Установка секционных ворот своими руками: замеры, подготовка проема, монтаж

Главная » Гараж » Монтаж секционных ворот в гараже — все тонкости установки

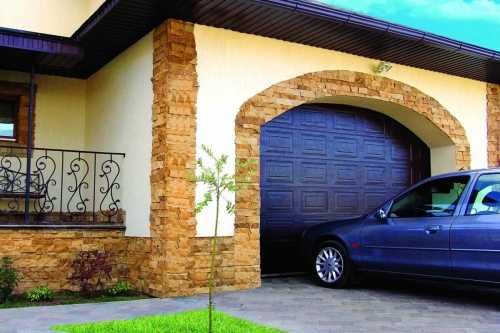

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича. И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Замеры и размеры

Содержание статьи

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

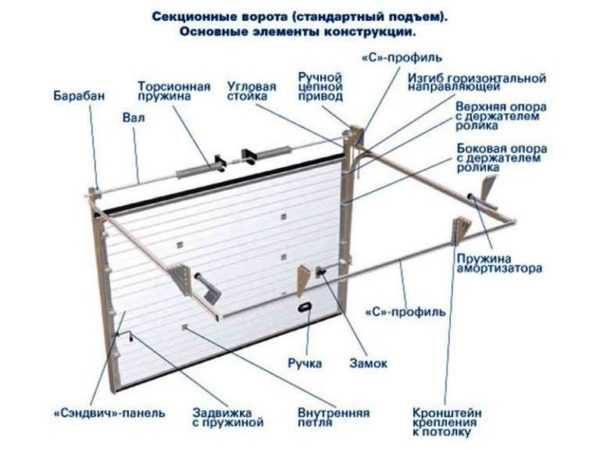

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

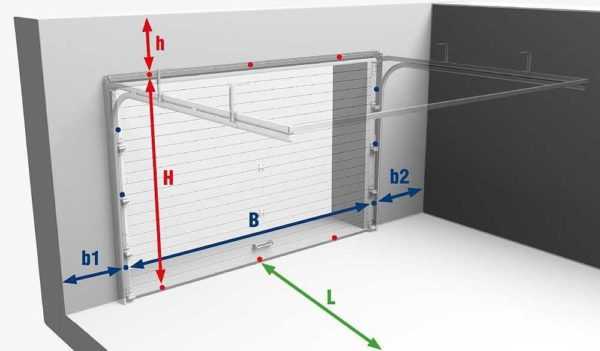

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

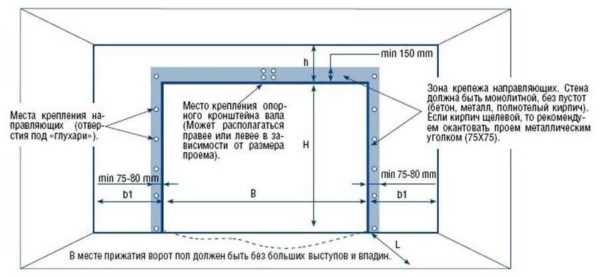

  Какие параметры нужны и важны

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
  • высокий подъем — прибавить надо 65 мм и 850 мм.

    При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины.

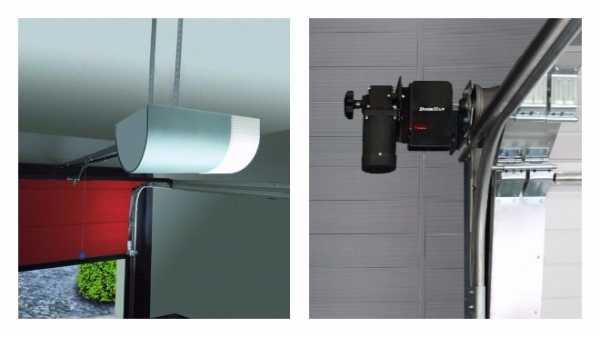

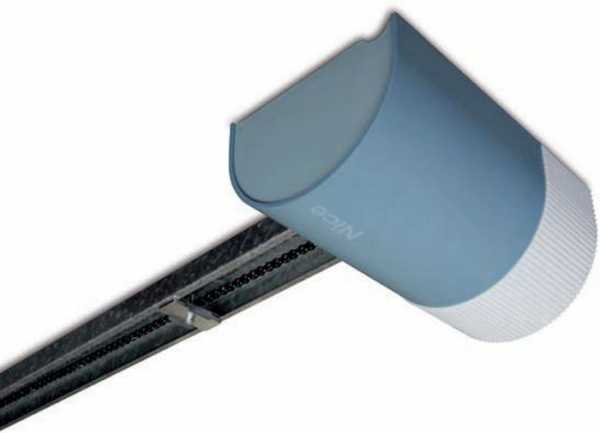

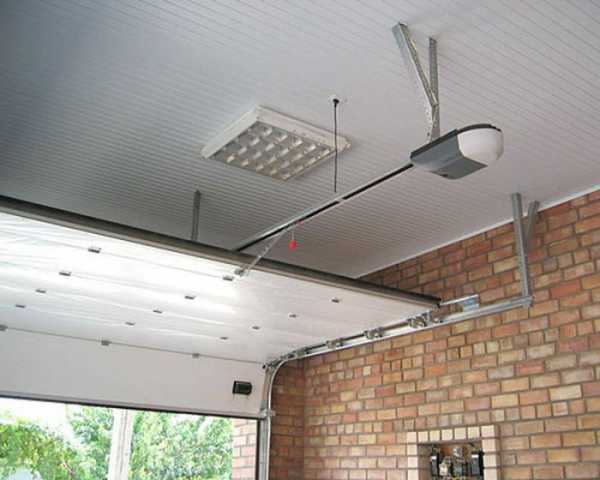

При установке привода

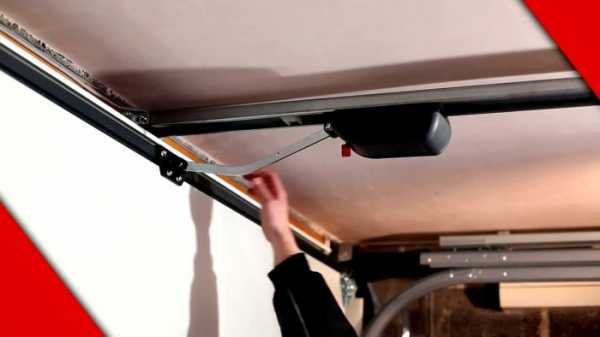

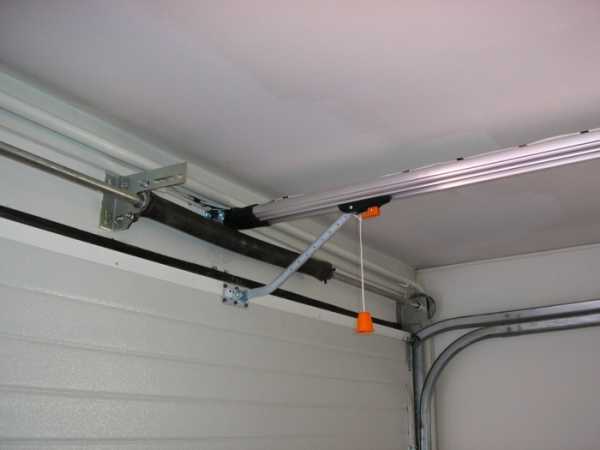

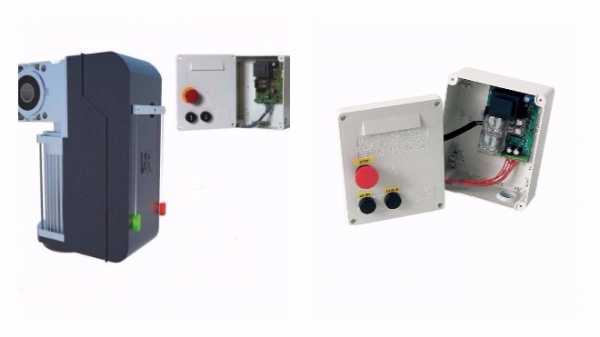

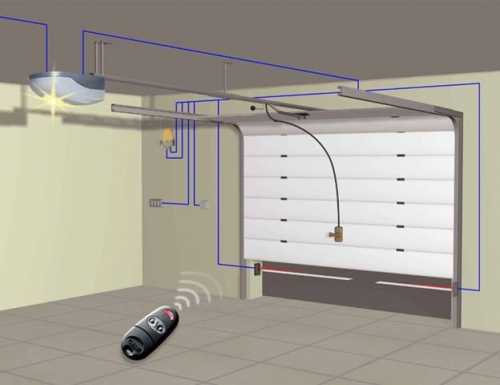

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

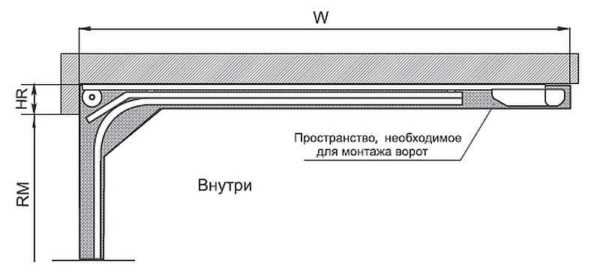

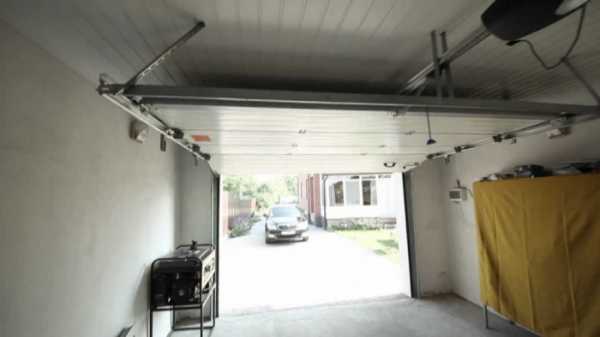

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

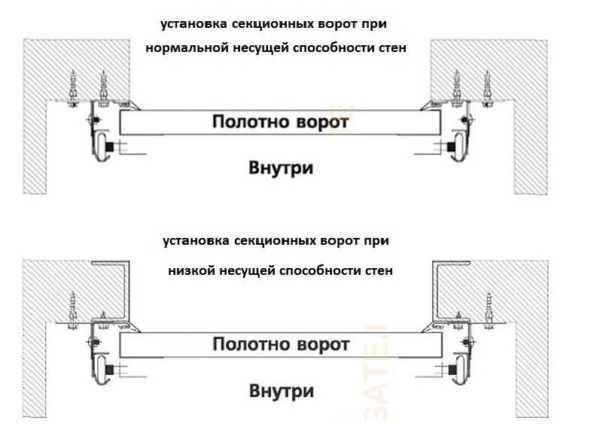

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

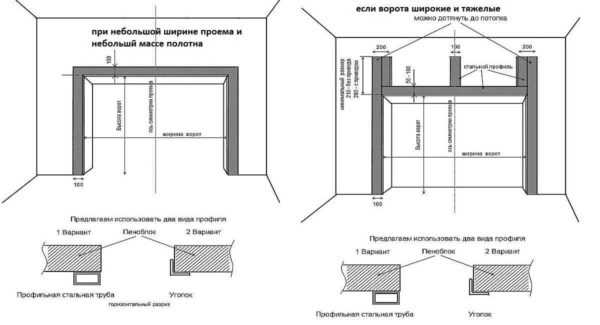

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

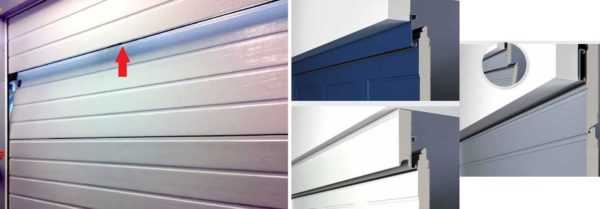

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

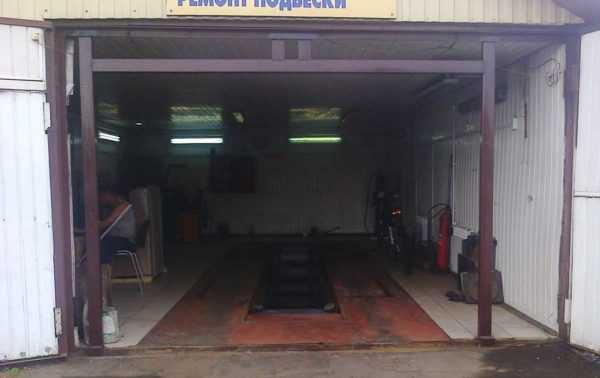

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

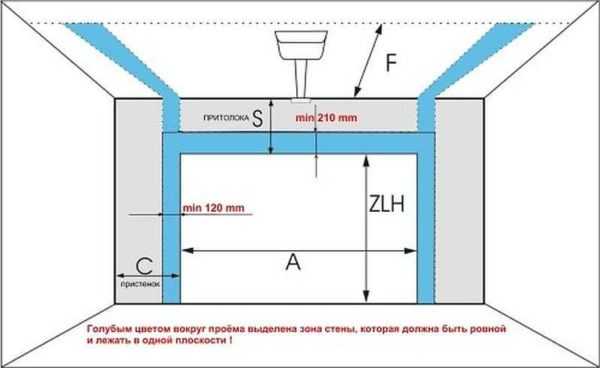

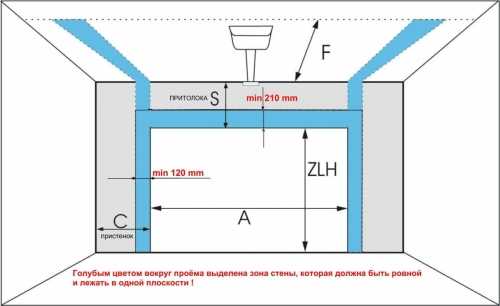

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

У разных производителей есть свои тонкости установки, но общие принципы все равно одинаковы

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

Далее работы такие:

• На высоте 1 м от уровня пола на стене возле проема ставим отметки.
• Собираем раму из несущих, которые крепятся к дверному проему.
  • На несущие надевается эластичная уплотнительная лента, которая с некоторым усилием вставляется в паз.
  • В месте соединения стоек и горизонтальной перемычки надо вырезать небольшой кусочек уплотнителя. Там, где две резинки перекрывают друг друга. При помощи карандаша обозначают лишний участок, острым ножом вырезают небольшой квадратик.

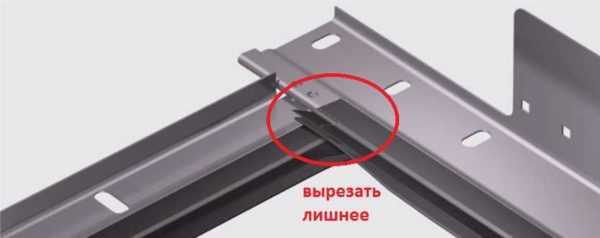

    Вырезать мешающий кусок уплотнителя

  • Вертикальные направляющие и верхняя перемычка соединяются при помощи шурупов. Отверстия под них уже есть, их надо только совместить.
  • Внизу устанавливается монтажная перемычка. Она временная, но придает конструкции жесткость и позволяет выдержать требуемые размеры.

    Ставим временную монтажную перемычку

• Крепим направляющие к проему.
  • Устанавливаем собранную конструкцию вплотную к стене. Ее внутренние размеры должны совпадать с имеющимся проемом. Допустимы отклонения в несколько миллиметров.
  • Проверяем вертикаль и горизонталь. На высоте одного метра, там где стоят отметки, закрепляем струбцинами.

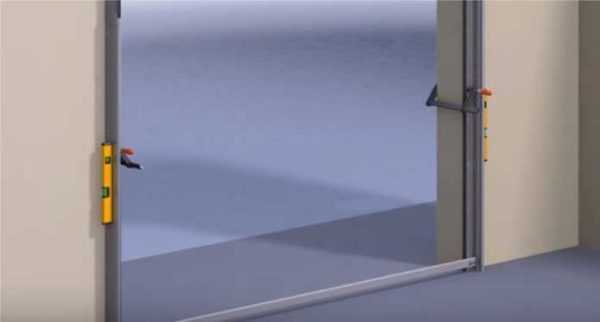

    Выравниваем, крепим струбцинами к проему

  • В верхней части стоек устанавливаем ролики. Их край совмещаем с краем стоек, сверлим отверстия в стене в тех местах, где есть отверстия под крепеж в корпусе роликов. Через отверстие в стойке (оно специально сделано широким) вставляем пластиковые вставки дюбелей (50*10 мм, потому сверло берем 8 мм), вставляем и закручиваем дюбель-шурупы.

    Крепление к стене при помощи уголка с роликами

• Установка крепежа стоек.
  • Каждая стойка крепится с двух сторон. С внешней стороны ставят специальные Г-образные крепежные пластины. Под них в боковой поверхности стоек проделаны отверстия. Совмещаем отверстия на монтажных пластинах с отверстиями в стойках, устанавливаем шурупы (М6*16 по 2 шт на каждую пластину).
  • Прикрепленная к стойке пластина должна фиксироваться к стене. Для этого в пластине имеется отверстие. Через него сверлим стену, вставляем заглушку дюбеля, ставим сам дюбель (50*10 мм).

    Установка секционных ворот начинается с крепления вертикальных направляющих

  • Закрепляем стойки с внутренней стороны. В самом профиле есть отверстия под крепеж. В каждое надо установить дюбель, предварительно сделав отверстие под пластиковую часть и установив ее.
  • Точно так закрепляем перемычку над проемом — в отверстия дюбелями.
  • Снимаем струбцины и нижнюю монтажную перемычку.

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.

• На обе потолочных направляющих крепим дополнительную полудугу. По ней будут скользить ролики, потому тщательно совмещаем края, чтобы не было зазоров. Совмещаем отверстия, устанавливаем и затягиваем болты.

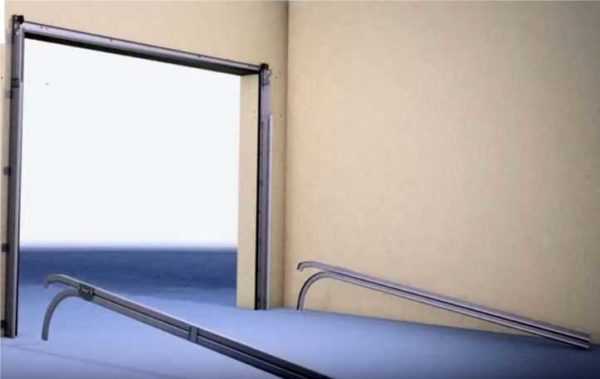

  Потолочные направляющие готовы к установке

• Собранные горизонтальные направляющие для секционных ворот крепим к стойкам. В пластинах с роликами есть специальные выступы под их фиксацию. Совмещаем отверстия, вставляем и затягиваем крепеж.
• Свободные края потолочных направляющих  соединяем перемычкой.

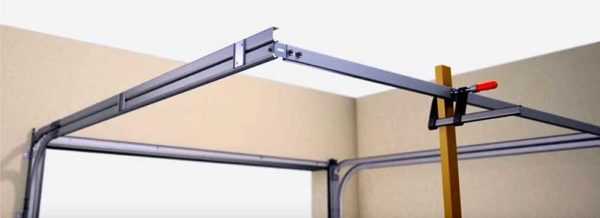

  Выравниваем конструкцию, подпираем планкой

• Выравниваем направляющие горизонтально. Для этого подпираем установленную перемычку, при помощи уровня регулируя высоту. Для подпорки можно воспользоваться любой пригодной для упора планкой, а в качестве фиксатора можно использовать струбцину.

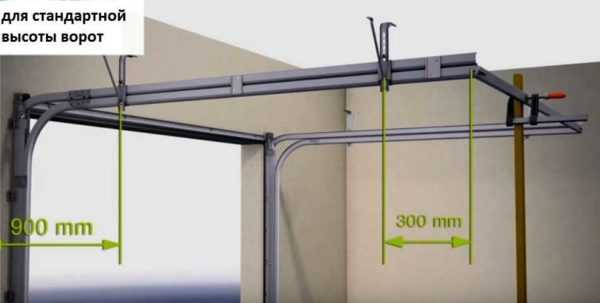

Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

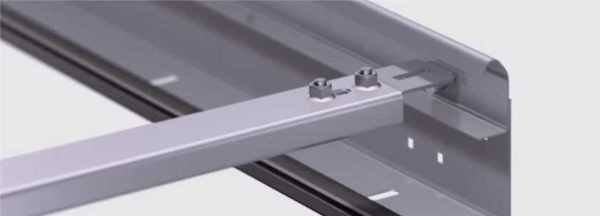

Установка крепления направляющих на потолке

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.

• Первая секция устанавливается на пол (он, кстати, должен быть ровным, допустимое отклонение — 5 мм на весь проем, без резких перепадов). Установив, проверяем горизонтальность ее верхнего края. Следим также за тем, чтобы края находились на равном расстоянии от края направляющих, чтобы не мешал крепеж.

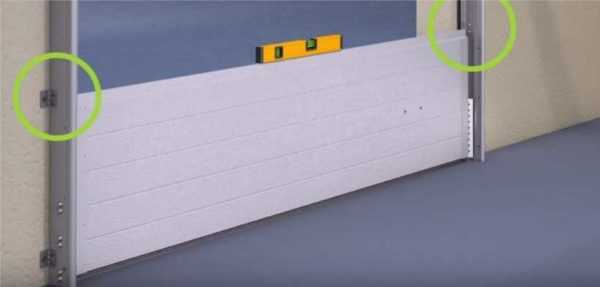

  Выставляем секцию ровно, строго по центру, с равными зазорами

• К выставленной секции крепим петлю с роликом. Ролик заправляем в направляющую, совмещаем отверстия, которые имеются на усиливающей полосе, закрепленной на краю сендвич-панели, закрепляем имеющимся крепежом.
• Готовим к установке нижний ролик. Он имеет особую форму — со штырем в нижней части. На штырь надеваем петли на конце двух тросиков, устанавливаем шайбу, закрепляем при помощи шпильки (отогнув торчащие концы в разные стороны).

  Нижние ролики: подготовка и установка

• Подготовленные ролики ставим внизу первой секции. Как обычно, есть отверстия, совмещаем, закручиваем винты.

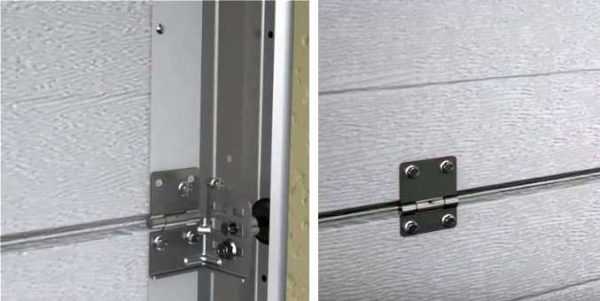

• Ставим вторую секцию. Ее ставим на первую, выравнивая края, закрепляем свободный конец петли. В верхней части устанавливаем такую же петлю.
• Ставим две (или больше, если полотно широкое) дополнительные петли.

  Монтаж полотна секционных ворот — дело нескольких минут

• Монтируем следующую секцию. И так до верха полотна.
• На последнюю секцию ставим ролики без петель. Сначала заправляем ролик в направляющую, совмещаем отверстия и закрепляем.

Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.

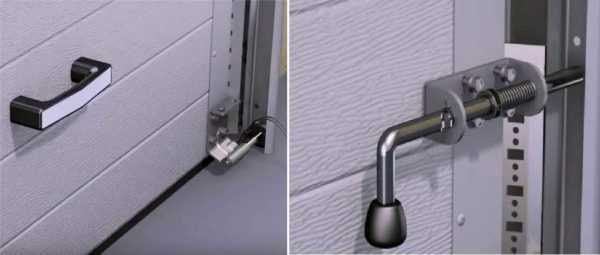

• Ставим ручку. Под нее, снова-таки, есть отверстия на нижней секции. Снимаем декоративную панель на ручке, совмещаем отверстия, закручиваем болты, ставим крышку на место.

  Ставим ручку и задвижку

• На второй или третей секции ставим запор — пружинную задвижку. Под нее надо будет в направляющей сделать отверстие диаметром, чуть больше чем диаметр штыря задвижки.

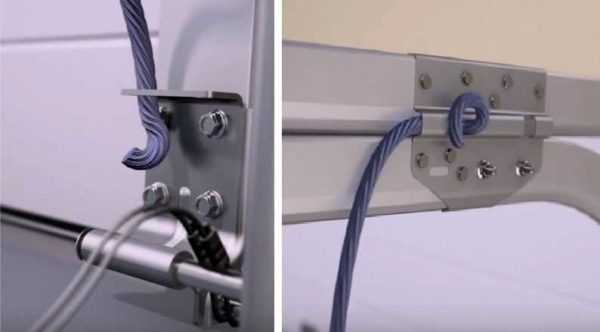

• Один край троса крепим к нижней петле с  роликом (там уже закреплены на штыре два тросика). Его продеваем в отверстие в петле, завязываем узел.

  Крепим трос

• Второй край троса закрепляем наверху. В том месте, где крепилась дуга потолочной направляющей, с наружной стороны есть выступ под трос. В него продеваем свободный конец, завязываем узел.

Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.

• Берем край тросика, прикрепленного к нижнему ролику, поднимаем его вверх, пропускаем по верхнему ролику (не тот, который прикреплен к полотну, а который установлен на стойке.
• Протягиваем вниз до второго ролика, который на заводе установлен внутри направляющей, огибаем его.
• Тянем тросик вверх, почти к месту установки перемычки. Тут внутри направляющей смонтирована крепежная пластина. Немного отпускаем нижний крепежный болт, заводим тросик в него, верхушка его ложится в специальную выемку, болт затягивается.

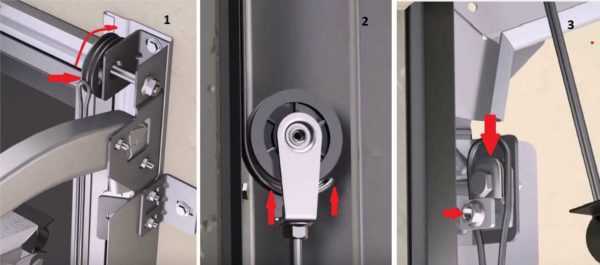

  Протягиваем тросик

• Натягиваем и регулируем пружину, которая прикреплена в стойке и крепим ее четырьмя болтами. Для начала выберите промежуточное положение где-то посредине, закрепите.
• Начинаем регулировку натяжения пружины. Поднимаем ворота до высоты 1 метр (там, где ставили отметки), отпустите полотно. Если оно само поднялось немного вверх, надо уменьшить натяжение пружины, прикрепив ее немного выше. Если на том же расстоянии отпустив полотно оно сдвинулось вниз, пружина слишком слаба, ее надо натянуть сильнее.

  Установка фиксатора полотна

• Последнее что надо сделать — установить фиксатор полотна. Поднимаем ворота так, чтобы нижний край находится на расстоянии 100 мм от верхнего края проема. Берем карандаш, отмечаем на потолочной направляющей место, где заканчивается полотно. Берем стопор/фиксатор/упор, прикладываем его к отметке, карандашом ставим метки под крепеж (в фиксаторе есть отверстия). Сверлим отверстия, устанавливаем фиксатор. Теперь открытые секционные ворота заходят на стопор примерно до половины и дальше не идут.

Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Видео-инструкции сборки других моделей

У DoorHan и Hörmann монтаж отличается. Отличия смотрите в роликах.

Чуть по-другому устанавливаются секционные ворота с торсионной пружиной. Разницу можно увидеть в демонстрационном ролике.

stroychik.ru

Монтаж секционных ворот в гараже — все тонкости установки

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича. И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Замеры и размеры

Содержание статьи

• 1 Замеры и размеры
  • 1.1 Что и зачем измерять
  • 1.2 При установке привода
• 2 Требования к проему и его подготовка
  • 2.1 Несущая способность и способы ее корректировки
  • 2.2 Если места для монтажа конструкции недостаточно
  • 2.3 Выравнивание проема и потолка
• 3 Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото
  • 3.1 Собираем и крепим вертикальные направляющие
  • 3.2 Устанавливаем потолочные направляющие
  • 3.3 Монтаж секций (собираем полотно)
  • 3.4 Установка органов управления
  • 3.5 Сборка и монтаж механизм подъема
• 4 Видео-инструкции сборки других моделей

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

  Какие параметры нужны и важны

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
  • высокий подъем — прибавить надо 65 мм и 850 мм.

    При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины.

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

У разных производителей есть свои тонкости установки, но общие принципы все равно одинаковы

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

Далее работы такие:

• На высоте 1 м от уровня пола на стене возле проема ставим отметки.
• Собираем раму из несущих, которые крепятся к дверному проему.
  • На несущие надевается эластичная уплотнительная лента, которая с некоторым усилием вставляется в паз.
  • В месте соединения стоек и горизонтальной перемычки надо вырезать небольшой кусочек уплотнителя. Там, где две резинки перекрывают друг друга. При помощи карандаша обозначают лишний участок, острым ножом вырезают небольшой квадратик.

    Вырезать мешающий кусок уплотнителя

  • Вертикальные направляющие и верхняя перемычка соединяются при помощи шурупов. Отверстия под них уже есть, их надо только совместить.
  • Внизу устанавливается монтажная перемычка. Она временная, но придает конструкции жесткость и позволяет выдержать требуемые размеры.

    Ставим временную монтажную перемычку

• Крепим направляющие к проему.
  • Устанавливаем собранную конструкцию вплотную к стене. Ее внутренние размеры должны совпадать с имеющимся проемом. Допустимы отклонения в несколько миллиметров.
  • Проверяем вертикаль и горизонталь. На высоте одного метра, там где стоят отметки, закрепляем струбцинами.

    Выравниваем, крепим струбцинами к проему

  • В верхней части стоек устанавливаем ролики. Их край совмещаем с краем стоек, сверлим отверстия в стене в тех местах, где есть отверстия под крепеж в корпусе роликов. Через отверстие в стойке (оно специально сделано широким) вставляем пластиковые вставки дюбелей (50*10 мм, потому сверло берем 8 мм), вставляем и закручиваем дюбель-шурупы.

    Крепление к стене при помощи уголка с роликами

• Установка крепежа стоек.
  • Каждая стойка крепится с двух сторон. С внешней стороны ставят специальные Г-образные крепежные пластины. Под них в боковой поверхности стоек проделаны отверстия. Совмещаем отверстия на монтажных пластинах с отверстиями в стойках, устанавливаем шурупы (М6*16 по 2 шт на каждую пластину).
  • Прикрепленная к стойке пластина должна фиксироваться к стене. Для этого в пластине имеется отверстие. Через него сверлим стену, вставляем заглушку дюбеля, ставим сам дюбель (50*10 мм).

    Установка секционных ворот начинается с крепления вертикальных направляющих

  • Закрепляем стойки с внутренней стороны. В самом профиле есть отверстия под крепеж. В каждое надо установить дюбель, предварительно сделав отверстие под пластиковую часть и установив ее.
  • Точно так закрепляем перемычку над проемом — в отверстия дюбелями.
  • Снимаем струбцины и нижнюю монтажную перемычку.

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.

• На обе потолочных направляющих крепим дополнительную полудугу. По ней будут скользить ролики, потому тщательно совмещаем края, чтобы не было зазоров. Совмещаем отверстия, устанавливаем и затягиваем болты.

  Потолочные направляющие готовы к установке

• Собранные горизонтальные направляющие для секционных ворот крепим к стойкам. В пластинах с роликами есть специальные выступы под их фиксацию. Совмещаем отверстия, вставляем и затягиваем крепеж.
• Свободные края потолочных направляющих  соединяем перемычкой.

  Выравниваем конструкцию, подпираем планкой

• Выравниваем направляющие горизонтально. Для этого подпираем установленную перемычку, при помощи уровня регулируя высоту. Для подпорки можно воспользоваться любой пригодной для упора планкой, а в качестве фиксатора можно использовать струбцину.

Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

Установка крепления направляющих на потолке

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.

• Первая секция устанавливается на пол (он, кстати, должен быть ровным, допустимое отклонение — 5 мм на весь проем, без резких перепадов). Установив, проверяем горизонтальность ее верхнего края. Следим также за тем, чтобы края находились на равном расстоянии от края направляющих, чтобы не мешал крепеж.

  Выставляем секцию ровно, строго по центру, с равными зазорами

• К выставленной секции крепим петлю с роликом. Ролик заправляем в направляющую, совмещаем отверстия, которые имеются на усиливающей полосе, закрепленной на краю сендвич-панели, закрепляем имеющимся крепежом.
• Готовим к установке нижний ролик. Он имеет особую форму — со штырем в нижней части. На штырь надеваем петли на конце двух тросиков, устанавливаем шайбу, закрепляем при помощи шпильки (отогнув торчащие концы в разные стороны).

  Нижние ролики: подготовка и установка

• Подготовленные ролики ставим внизу первой секции. Как обычно, есть отверстия, совмещаем, закручиваем винты.
• Ставим вторую секцию. Ее ставим на первую, выравнивая края, закрепляем свободный конец петли. В верхней части устанавливаем такую же петлю.
• Ставим две (или больше, если полотно широкое) дополнительные петли.

  Монтаж полотна секционных ворот — дело нескольких минут

• Монтируем следующую секцию. И так до верха полотна.
• На последнюю секцию ставим ролики без петель. Сначала заправляем ролик в направляющую, совмещаем отверстия и закрепляем.

Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.

• Ставим ручку. Под нее, снова-таки, есть отверстия на нижней секции. Снимаем декоративную панель на ручке, совмещаем отверстия, закручиваем болты, ставим крышку на место.

  Ставим ручку и задвижку

• На второй или третей секции ставим запор — пружинную задвижку. Под нее надо будет в направляющей сделать отверстие диаметром, чуть больше чем диаметр штыря задвижки.
• Один край троса крепим к нижней петле с  роликом (там уже закреплены на штыре два тросика). Его продеваем в отверстие в петле, завязываем узел.

  Крепим трос

• Второй край троса закрепляем наверху. В том месте, где крепилась дуга потолочной направляющей, с наружной стороны есть выступ под трос. В него продеваем свободный конец, завязываем узел.

Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.

• Берем край тросика, прикрепленного к нижнему ролику, поднимаем его вверх, пропускаем по верхнему ролику (не тот, который прикреплен к полотну, а который установлен на стойке.
• Протягиваем вниз до второго ролика, который на заводе установлен внутри направляющей, огибаем его.
• Тянем тросик вверх, почти к месту установки перемычки. Тут внутри направляющей смонтирована крепежная пластина. Немного отпускаем нижний крепежный болт, заводим тросик в него, верхушка его ложится в специальную выемку, болт затягивается.

  Протягиваем тросик

• Натягиваем и регулируем пружину, которая прикреплена в стойке и крепим ее четырьмя болтами. Для начала выберите промежуточное положение где-то посредине, закрепите.
• Начинаем регулировку натяжения пружины. Поднимаем ворота до высоты 1 метр (там, где ставили отметки), отпустите полотно. Если оно само поднялось немного вверх, надо уменьшить натяжение пружины, прикрепив ее немного выше. Если на том же расстоянии отпустив полотно оно сдвинулось вниз, пружина слишком слаба, ее надо натянуть сильнее.

  Установка фиксатора полотна

• Последнее что надо сделать — установить фиксатор полотна. Поднимаем ворота так, чтобы нижний край находится на расстоянии 100 мм от верхнего края проема. Берем карандаш, отмечаем на потолочной направляющей место, где заканчивается полотно. Берем стопор/фиксатор/упор, прикладываем его к отметке, карандашом ставим метки под крепеж (в фиксаторе есть отверстия). Сверлим отверстия, устанавливаем фиксатор. Теперь открытые секционные ворота заходят на стопор примерно до половины и дальше не идут.

Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Видео-инструкции сборки других моделей

У DoorHan и Hörmann монтаж отличается. Отличия смотрите в роликах.

Чуть по-другому устанавливаются секционные ворота с торсионной пружиной. Разницу можно увидеть в демонстрационном ролике.

yastroyu.ru

Установка секционных ворот: правильный монтаж своими руками

Секционные ворота монтируют для разных видов сооружений, например, технических помещений и хозблоков. Производитель выпускает модели как с утеплительной обшивкой, так и без нее. В первом случае теплоизоляционные свойства подъемного полотна приравниваются к стенке, толщина которой составляет 2 кирпича. Установку секционных ворот часто делают своими силами, поскольку обустроить гаражный проем таким образом предельно легко. На работу потребуется не больше 5 часов.

Подобные ворота можно поставить самому

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:

Производители выпускают подъемные ворота разной конфигурации, но порядок установки практически одинаковый. В некоторых случаях конструкции отличаются методом крепления, а в других — дополнительными комплектующими элементами.

Крепление вертикальных направляющих

На следующем шаге монтажа гаражных секционных ворот устанавливают металлические вертикальные направляющие. Собирают каркас, по которому смещается полотно. Специалисты уделяют повышенное внимание этому этапу работы, поскольку от него зависит легкость подъема конструкции.

Горизонтальное и вертикальное положение изделий контролируют строительным уровнем. Если требуется повышенная точность, пользуются лазерным нивелиром. Все детали между собой вымеряют рулеткой. Ориентиром служат ярко блестящие полосы: если мастер отклонится от заданного размера, то это сразу станет заметно. Ход сборки:

1. На стенах по бокам от проема ставят метки. Для этого от пола вверх отступают 100 см и карандашом чертят линию. Из несущих профилей сооружают раму, которую устанавливают во входное отверстие гаража. На детали надевают резиновые уплотнительные ленты, их прочно вставляют в пазы.
2. На место стыков перемычки и стоек отрезают лишний кусок эластичного уплотнителя. Достаточно удалить на углах маленький квадрат, именно в том участке, где две полосы накладываются друг на друга. Чтобы сделать это ровно, материал размечают карандашом и отрезают ножницами или ножом.
3. После удаления излишков ленты монтируют верхний профиль и вертикальные направляющие. Они оснащены отверстиями, поэтому остается ровно подогнать детали и скрепить их шурупами. Устанавливают временную монтажную перемычку, которая усиливает жесткость изделия и удерживает заданные параметры.
4. Собранную конструкцию монтируют с сильным прижимом к стене. Внутренний размер каркаса должен точно совпасть с величиной проема. Специалисты допускают отклонение на 2 мм. В процессе работы уровнем контролируют горизонталь и вертикаль рамы. Конструкцию фиксируют струбцинами там, где на уровне 100 см на стене стоят отметки.
5. Вверху опор монтируют ролики. На корпусе стоек есть отверстия для саморезов, поэтому мастер, воспользовавшись перфоратором, сверлит дыры именно в этих местах и совмещает край стойки и колес. Через широкое отверстие в направляющем устанавливают пластмассовый дюбель 5×1 см. Шуруповертом туда закручивают шурупы.
6. Каждую опору закрепляют с обоих боков. Крепежные пластины Г-образной формы устанавливают снаружи направляющих. Для них со стороны боковой поверхности производители заранее проделали отверстия. Мастер подгоняет конструкцию до нужного расположения между собой деталей и в одну пластину закручивает 2 шурупа. Этот элемент, зафиксированный на опоре, монтируется к стенке на дюбели и саморезы.
7. Изнутри опор проделывают аналогичную работу. В отверстия профиля ставят шурупы с пластиковыми заглушками и вкручивают. Устанавливают перемычку вверху проема. Временное монтажное приспособление и струбцины снимают.

Для стоек слишком большое отклонение недопустимо, иначе секционные ворота не смогут эксплуатироваться должным образом, а работу придется переделывать. Процесс монтажа опор постоянно регулируют уровнем и рулеткой.

Установка потолочных профилей

Здесь немного другая система монтажа направляющих. Детали закрепляют на перекрытиях гаража телескопическими подвесами. Они оснащены прорезями и винтом, который облегчает регулировку высоты конструкции.

Подвесные изделия делят на несколько типов, которые используют для разной величины притолоки. Если высота до потолка от верхушки проема 30 см, то применяют стандартный комплект для низкого монтажа CS1. Для других размеров притолоки предназначены такие варианты: CS2 — 50 см, CS3 — 80 см, CS4 — 150 см.

Детали прикрепляют к перекрытию, устанавливают на нужную высоту, излишки отрезают, но оставляют 2 см длины материала немного ниже крепежного болта. Потолочные профили имеют изгиб. Процесс закрепления:

1. К двум профилям монтируют полудугу так, чтобы не было зазоров. Она предназначена для перемещения роликов. На обеих деталях совмещают отверстия, вставляют болты и затягивают их.
2. Изготовленные горизонтальные изделия для подъемных ворот закрепляют к опорам. В качестве закрепителей выступают пластины, оснащенные отверстиями. На потолочных направляющих останутся свободные концы, их соединяют перемычкой. Отверстия в элементах выравнивают между собой, вставляют фиксаторы и закручивают их.
3. Конструкцию ровняют по уровню и ставят распорку под закрепленную перемычку. Высоту регулируют рулеткой. Подпоркой послужит простая деревянная планка. Фиксируют изделие струбцинами. Направляющие на потолке устанавливают предельно ровно. Монтируют их парами. Первую прикрепляют от проема в длину 30 см, а вторую — 90 см.

После сооружения каркаса мастер проверяет длину по диагонали. Отклонение допускается на 1 мм. Горизонтальность отдельных элементов регулируют уровнем.

Монтаж секций

Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:

1. Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
2. Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
3. Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
4. На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
5. По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.

Установка секционных гаражных ворот почти окончена. Осталось сделать подъемный механизм для панелей. Монтаж системы управления не займет много времени.

Сборка ручки

В комплект для ручного поднятия и опускания сэндвич-панелей входит пружинный запор и ручка. Человек тянет за трос, и механизм приводится в действие. Пошаговая инструкция:

1. Сначала закрепляют ручку. На ней есть отверстия для крепежных элементов, которые устанавливают на нижнюю секцию. Для этого извлекают декоративный корпус на самой ручке, отверстия подгоняются под полотно, ставят болты, которые сильно затягивают. Крышку устанавливают в исходное положение.
2. Пружинную задвижку приделывают на высоту 3 секции от пола. В направляющей изготавливают отверстие немного больше, чем сечение штыря.
3. На нижнюю петлю с роликом крепят основной трос.
4. Другой конец тросика завязывают узлом вверху конструкции, где монтировались потолочные направляющие дуги, они с внешней стороны обустроены специальным углублением.

Останется проверить прочность узлов. Если они ослаблены, то их затягивают пассатижами.

Устройство подъемного механизма

Ворота открывают до того уровня, пока нижняя сторона покрытия не приведет в действие ролик, установленный вверху направляющей. В таком приподнятом состоянии конструкцию фиксируют деревянными планками.

На нижнем ролике есть трос, его край приподнимают наверх, просовывают через верхнее скользящее колесо, прикрепленное к боковой опоре. Далее его заводят на второе колесо, монтированное изнутри профиля. Тросик протягивают поверху до перемычки. На пластинке во внутренней части направляющей ослабляют болт и пропускают край троса. В итоге его помещают в специальное углубление, а крепежный элемент максимально затягивают.

На этом этапе на стойке выбирают промежуточное положение, в идеале — в центре. Затем регулируют пружину и натягивают ее. Она установлена на опоре. Крепят изделие к 4 болтам. Чтобы установить нужное натяжение пружины, ворота приподнимают на высоту 100 см (на уровне первоначальных отметок) и полотно опускают.

Если ворота быстро опустились на пол гаража, это означает слишком слабое натяжение, т.е. пружину надо натянуть еще сильнее. Если сэндвич-панель на этом же расстоянии опустится, но останется небольшой зазор между основанием и первой секцией: следовательно, пружина чрезмерно натянута и не позволяет конструкции полностью закрыться, ее придется ослабить.

Финальная работа предполагает монтаж фиксаторов полотна. Изделие поднимают до того уровня, чтобы от верхней перемычки и низа ворот расстояние составляло 10 см. На направляющей, которая на потолке, карандашом делают отметины в том месте, где заканчиваются секции.

К отметке прикладывают упор, стопор и фиксатор, снова делают метки для крепежа. Фиксатор уже оснащен отверстиями, поэтому их делают только на перекрытии. В итоге подъемные ворота сдвинутся на стопоры и дальше не смогут открыться.

Установка секционных ворот своими руками окончена. Мастер проверяет сборку конструкции, болты, сэндвич-панели, тросы и несколько раз поднимает и опускает ворота, после чего ими можно свободно пользоваться.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[10] = []; blockSettingArray[10][«minSymbols»] = 0; blockSettingArray[10][«minHeaders»] = 0; blockSettingArray[10][«text»] = ‘

‘; blockSettingArray[10][«setting_type»] = 1; blockSettingArray[10][«element»] = «img»; blockSettingArray[10][«elementPosition»] = 1; blockSettingArray[10][«elementPlace»] = 2; var jsInputerLaunch = 15;

zaborprofi.com

Автоматические ворота установка секционных ворот своими руками

Одна из наиболее распространенных разновидностей гаражных автоматических ворот — секционные ворота, полотно которых разделено на ламели из металла или сэндвич-панелей. Они просты в использовании, прочны и устойчивы ко взлому, занимают меньше места, чем классические поворотно-откидные варианты, и более надежны, чем рулонные модели. Установить секционные ворота можно своими руками — конструкция их довольно проста. Нужно лишь разобраться в том, как выбрать и смонтировать электрический привод для ворот.

Виды электроприводов для секционных ворот

Автоматика гаражных ворот состоит из двух основных частей: электрического привода и блока управления. Привод — это мотор с небольшой мощностью, который заставляет полотно двигаться по направляющему профилю. Может использоваться двигатель одного из двух видов:

• навальный;
• потолочный.

Они отличаются механизмом действия и принципом установки. Привод потолочного типа оптимален для установки автоматических ворот своими руками. Он имеет меньшую мощность, чем навальный двигатель, и предназначен для конструкций с небольшой площадью полотна. За счет этого же и стоимость его несколько ниже.

Устанавливается потолочная автоматика в центральной части потолка гаража на расстоянии нескольких метров от воротного проема.

Привод соединяется с полотном тяговым рычагом, точкой крепления которого служит верхняя секция полотна. В систему встраивается стопорный механизм, который не дает полотну опуститься без соответствующей команды с пульта — это обеспечивает безопасность эксплуатации секционных ворот.

Навальный привод устанавливается сбоку от полотна. При включении он приводит в движение торсионный вал, который, вращаясь, поднимает и опускает ворота. Устройство этого типа имеет большую мощность и предназначено для оперирования массивными створками ворот в промышленных помещениях.

Управление приводом осуществляется посредством пульта, который может быть стационарным или дистанционным. Стационарный пульт подключить проще — это обычная кнопка. Если же нужна полная автоматизация работы, придется подключить к приводу реле, контролируемое пультом через RFID-считыватель. Дополнительно привод может комплектоваться цепным устройством для ручного управления в экстренных случаях, например, при отключении электроснабжения.

Правила выбора автоматики

Зачастую оптимальная автоматика для секционных ворот идет в комплекте с самими воротами. Однако если полотно было собрано самостоятельно, привод и другие части системы придется покупать отдельно. При выборе оборудования необходимо учитывать ряд важных моментов, чтобы механизм получился надежным и долговечным.

Критерии выбора электропривода

При самостоятельной сборке механизма можно использовать любой привод, способный поднять секционное полотно, например, старый электромотор от троллейбусных или трамвайных раздвижных дверей. Однако надежность такого механизма будет сомнительной. Если хочется получить качественные ворота, лучше обратить внимание на продукцию известных фирм — BFT, Hormann, Nice, Alutech. Эти производители используют современные технологии и качественные материалы.

Стоят их приводы дороже китайских, но зато гарантированно служат не меньше 10 лет.

Кроме репутации изготовителя оборудования, нужно учитывать:

1. Параметры ворот — массу и площадь секционного полотна. В технических характеристиках каждой модели привода указываются максимальные параметры. Для гарантии безопасности стоит выбрать устройство с запасом мощности в 30%.
2. Интенсивность эксплуатации.
3. Дополнительные функции. К ним относится ручной механизм управления воротами, а также система безопасности. Рекомендуется устанавливать привод с фотоэлементами — датчиками движения, которые не дадут воротам закрыться, пока рядом с ними находятся дети или животные.

Также важно учитывать репутацию магазина, в котором приобретается электропривод. Следует покупать автоматику только у официальных дилеров, которые гарантированно поставляют оригинальное оборудование для сборки автоматических ворот своими руками.

Выбор блока управления

В зависимости от модели электропривода блок радиоуправления может входить или не входить в комплектацию. Во втором случае блок нужно покупать отдельно, и нужно учесть один момент — тип используемого брелока.

Брелок, выполняющий функцию пульта дистанционного управления, может быть:

• с фиксированным кодом;
• с плавающей комбинацией, или роллинг-кодом.

Разница между ними заключается в принципе действия. Брелоки первого типа при активации излучают сигнал определенной частоты, который принимается блоком управления, и ворота открываются/закрываются. Брелоки с роллинг-кодом каждый раз меняют комбинацию, что обеспечивает повышенный уровень безопасности.

Плавающий код обычно используется в сложных системах безопасности, например, автомобильных сигнализациях. Однако подойдет он и для гаражных ворот. Он избавляет от проблем, связанных с системами с фиксированным кодом, среди которых:

• произвольное открытие или закрытие ворот;
• невозможность открыть ворота с расстояния из-за помех;
• невозможность исключить комбинацию утерянного брелока.

Связаны эти проблемы с тем, что на фиксированную частоту воздействуют любые мощные излучения, например, от работающего электрооборудования. Из-за этих помех сигнал «смазывается» и блок управления перестает принимать сигнал с брелока или работает бесконтрольно. В результате может случиться ситуация, что одним пультом получится открыть все ворота в радиусе его действия.

Таким образом, рекомендуется использовать системы дистанционного управления с плавающим кодом.

Запрограммировать его можно самостоятельно за несколько минут, используя универсальный программатор.

Монтаж автоматики своими руками

К каждому комплекту автоматики идет своя инструкция по монтажу. Разные модели оборудования могут иметь свои особенности. В общем случае автоматические секционные ворота устанавливаются следующим образом:

1. Собирается каркас из направляющего профиля и полотно гаражных ворот. Перед монтажом привода и блока управления нужно убедиться в правильности сборки — секционная створка должна плавно скользить, а все подвижные механизмы — быть смазаны. Между поднятым полотном и поверхностью потолка должно быть достаточно места для электропривода.
2. Привод собирается по инструкции от производителя.
3. Направляющая балка устанавливается точно по центру проема на потолке. Она должна быть ровной во всех плоскостях, что можно проверить при помощи строительного уровня. Если балка будет стоять под уклоном, автоматика не будет работать.
4. Рядом с концом направляющей, противоположным гаражному проему, в потолок вкручиваются дюбеля. С их помощью на потолке крепится привод.
5. Устанавливается тяговый рычаг, один конец которого прикручивается к верхней части полотна, а второй — прикрепляется к тросу привода.
6. Привод соединяется с блоком управления, вся система подключается к электросети через распределительную коробку.
7. Проводятся пусконаладочные работы.

Навальный привод устанавливается аналогичным способом, только прикрепляется он не к потолку, а к притолоке сбоку от торсионного вала.

Таким образом, оснастить свой гараж автоматикой самостоятельно несложно. Однако нужно быть уверенным в том, что это необходимо. В некоторых случаях лучше обратиться к специалистам, которые предоставят гарантию и избавят от проблем с настройкой блока управления.





ovorotah.com

пошаговая инструкция на века с приводом и автоматикой

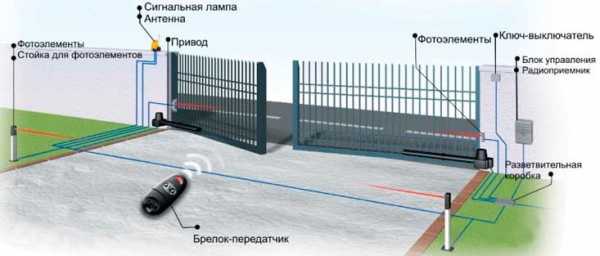

Монтаж и установка распашных ворот может производиться разными способами. В первую очередь, различия будут касаться метода установки и монтажа столбов. От определенного выбора способа установки будет зависеть срок использования въездной группы. Стоит отметить, что столбы для распашных ворот имеют разные характеристики и показатели.

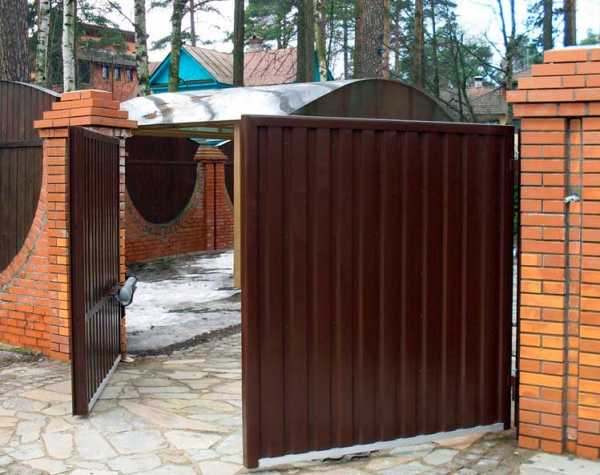

В настоящее время на рынке больше всего востребованы распашные ворота с обшивкой  профнастилом. Данные ворота устанавливают на дачных, садовых и загородных участках. Монтаж и установка их производится на металлические столбы с определенным сечением, например, 60×60 либо 80×80. Так как распашные ворота имеют малый вес, прочности металлических столбов вполне хватает, но при желании вы сможете легко заменить их столбами больших габаритов.

Установка и монтаж распашных ворот с забиванием металлических столбов

Такой способ установки имеет несколько основных плюсов, ниже перечислим их:

• экономически, монтаж получается очень выгодным;
• скорость установки увеличивается в несколько раз;
• появляется возможность замены или ремонта;
• самостоятельная установка.

Пошаговая инструкция установки распашных ворот

Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.

В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.

Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича.

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.



ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Монтаж секционных гаражных ворот своими руками

Автоматические секционные ворота на сегодняшний день являются важнейшим элементом экстерьера зданий. Большую популярность в гаражном строительстве они получили благодаря высокой взломоустойчивости. Элегантная воротная конструкция имеет привлекательный внешний вид и считается крайне удобной в эксплуатации. Функциональное значение подобных изделий достаточно широкое: секционные гаражные ворота используются для термоизоляции и герметизации различных помещений.

Оглавление:

1. Конструкция секционных ворот
2. Подготовка к установке ворот
3. Подготовка дверного проема
4. Установка секционных ворот



Конструкция секционных ворот

Секционные ворота для гаража состоят из направляющих, модулей и пружинного механизма, который уравновешивает колебание полотна. Дополнительно оснащают секционное полотно специальными механизмами, которые программируют на закрытие и открытие ворот с помощью дистанционного пульта. Операции по закрытию и открытию ворот по силе даже детям посредством одного нажатия на пульт управления.

Гаражные секционно-подъемные ворота подходят лучше всего для помещений с ограниченным свободным пространством. Поднятые вверх ворота, открывая въезд, экономят полезную площадь. Панели для секционных ворот производятся в любом цвете и с любым изображением по индивидуальному заказу покупателя.

Панели на заводе-изготовителе покрывают специальным полимерным покрытием, чтобы защититься от коррозии и обеспечить долговечную эксплуатацию. В полотно ворот при необходимости встраивается прочное и стойкое к ударам акриловое окно, которое обеспечивает естественное освещение помещения. Секционные ворота способны функционировать бесперебойно при разных температурных режимах (-50 — +70 градусов по Цельсию) благодаря оснащению изделия термоизолирующими сэндвич-панелями.

Если говорить по поводу безопасности, то запирание автоматических гаражных секционных ворот обеспечивают специальные замки запорной системы, что позволяет после закрытия блокировать полотно в автоматическом режиме. При правильной эксплуатации конструкции согласно инструкции пользователя секционные ворота способны прослужить как минимум 10 лет без совершения замены комплектующих деталей.

Подготовка к установке ворот

Итак, вы купили секционные ворота, теперь наступил черед их установки. Чтобы облегчить работу частному застройщику, вместе с комплектом поставляется и инструкция, в которой вся процедура монтажа расписана пошагово. Понадобится пара друзей для помощи, потому что производить замеры ширины и высоты воротного проёма удобнее вместе.

Из инструментов не лишними будут пассатижи, молоток, гаечные ключи, дрель с набором сверл, контрольно-измерительные средства – уровень и рулетка. Помните о средствах индивидуальной защиты – каске для головы, защитных очках и перчатках для рук.

Перед началом монтажа секционных гаражных ворот стоит убедиться в присутствии всех деталей соответственно инструкции, что прилагается в комплекте. Если крепежные изделия не предусмотрены в комплекте, то при их выборе необходимо следовать рекомендациям производителя, от которых откланяться никак нельзя.

Подготовка дверного проема

Работы по монтажу секционных ворот начинаются с подготовки помещения и подготовки дверного проема. Для комфортной установки и будущей безотказной работы секционных ворот, проем под них должен отвечать определенным критериям. Нужно, чтобы заплечники и притолока находились в одной плоскости, а вертикаль и горизонталь проема под ворота была точно выверенной при помощи измерительного уровня.

Для расчета минимально необходимой глубины гаража воспользуйтесь простой формулой – прибавьте к высоте ворот 50 сантиметров, в случае установки секционных ворот с приводом –- 100 сантиметров. Также нужно учитывать установку на потолке розетки, провод которой должен составлять в сечении хотя бы 1,5 квадрата.

Притолока и потолок должны быть выполнены из прочных материалов, потому что главный вес секционных гаражных ворот ляжет на них. Заплечники такой большой нагрузке не подвергнуться, но все равно должны быть достаточно прочными, так как к ним крепятся направляющие.

Оптимальный размер притолоки — 25-50 сантиметров. При меньшем или большем размере притолоки ворота устанавливаются соответственно с низким и высоким подъемом. Если вы решили купить секционные гаражные ворота этого типа, помните, что они имеют большую стоимость, чем стандартные изделия. Перед началом работ, связанных с монтажем секционных ворот, следует оштукатурить проем, что повышает плотность прилегания и теплоизоляцию.

Установка секционных ворот

При необходимости нужно убрать со стен проема непрочное покрытие и укрепить его. Проверьте горизонтальность пола: чтобы ворота вверху проема не имели зазоров, погрешность горизонтальности чистого пола может составить всего лишь 0,1 сантиметра. Если с ней всё в порядке, то вы можете панели готовить к монтажу. Помните, что цена секционных гаражных ворот достаточно высока, поэтому при работе осторожно обращайтесь с панелями, чтобы не нанести их внешнему виду ущерба.

Следующий шаг — нанесение разметки мест крепления и монтаж направляющих. Затем нужно собрать полотно, начиная работу с самой нижней панели. Тщательно производите замеры при установке, потому что данный тип воротных конструкций не терпит перекоса. Стоит избегать применения разных дощечек и запенивания зазоров при выравнивании конструкции, потому что это в дальнейшем скажется на нарушении размеров секционных гаражных ворот.

Идеальным вариантом является использование металлических прокладок, что имеют разную толщину. После этого нужно произвести крепеж деталей управления гаражными воротами и механизма подъема. Точность измерений рекомендуется по необходимости проверить повторно. Также стоит проконтролировать работоспособность всей системы. Установка секционных ворот зависимо от количества ассистентов и вашей подготовки занимает пару часов.

Чтобы собрать секционные ворота собственными силами необходимо, прежде всего, ознакомиться с инструкцией к их использованию. Монтаж следует производить согласно всем регламентам производителя, чтобы избежать в дальнейшем различных неприятностей, которые вызваны погрешностями в измерениях и становятся заметными только после установки.

strport.ru

Автоматические гаражные ворота

Благодаря автоматизации открытия гаражных ворот жизнь автовладельца становится намного комфортнее. При наличии автоматики не нужно покидать салон каждый раз, когда нужно выехать из гаража или въехать в него. Систему автоматического открытия может установить не только профессионал. Для этого достаточно знать, как устроена система открытия ворот. При желании выполнить все работы можно собственными руками.

Виды автоматических ворот

Работа автоматических ворот регулируется приводным механизмом, мощность которого подбирается в зависимости от типа конструкции и ее размеров. Различают следующие виды автоматических ворот:

1. Подъемные. Такие конструкции состоят из нескольких секций, соединенных шарнирами. Дверное полотно поднимается к потолку, поэтому оно не занимает лишнее пространство. Поднятие осуществляется за счет направляющих и пружин. Такое конструкции устойчивы к взлому.
2. Подъемно-поворотные конструкции. Описываемые изделия состоят из целого дверного полотна. При подъеме створки располагаются под потолком.
3. Распашные. Такие конструкции имеют две створки и не требуют больших затрат при создании системы автоматического открывания. Часто на такие конструкции устанавливается линейный или рычажный механизм. При выборе таких изделий следует учитывать, что для открытия створок необходимо свободное пространство.

4. Откатные конструкции представляют собой цельное полотно, которое передвигается на роликах. Недостатком такой конструкции является плохая герметичность. Также стоит отметить, что для створок требуется дополнительное пространство при открывании. Монтаж подобных конструкций осуществляется достаточно просто.
5. Рольставни. Такие конструкции отличаются компактностью. Дверное полотно представлено в виде рулона, который наматывается на вал. К преимуществам таких конструкций можно отнести долговечность и экономия пространства. Но стоит отметить, что рольставни не предназначены для использования в северных регионах, так как они имеют большое количество зазоров.Зимой подобные конструкции могут примерзать к полу, что создает проблемы во время открывания. Именно поэтому такие конструкции часто приобретаются владельцами автомобилей, которые живут в южных районах.

Выбирая разновидность ворот, стоит учитывать все особенности определенного типа конструкции. Часто устанавливаются автоматические гаражные ворота «Родвел», которые зарекомендовали себя как достаточно надежные конструкции.

Что необходимо учитывать во время выбора

Собираясь установить автоматические гаражные ворота своими руками, необходимо учитывать размер проема. Это особенно важно при выборе откатных конструкций.

Стоит помнить, что большинство конструкций автоматического открывания ворот сужают проем, поэтому важно правильно подобрать изделие, чтобы машина могла свободно помещаться в проходе. Расстояние между проемом и автомобилем с каждой стороны должно быть равно примерно 30 см при этом высота проема не должна быть меньше двух метров.

Во время приобретения ворот важно учитывать и надежность конструкции. Многие владельцы автомобилей выбирают подъемно- поворотные конструкции, так как они надежно защищают гараж от проникновения. Также важно учитывать и теплоемкость конструкции. Чем больше пластин, тем меньше теплоизоляционные характеристики. Если гараж планируется делать утепленным, стоит выбирать подъемно- поворотные ворота или конструкции с секционными створками. Лучше всего устанавливать автоматику, которой можно управлять дистанционно.

Как происходит установка автоматических ворот

Самостоятельная установка автоматических гаражных ворот происходит в несколько этапов:

1. Сначала происходит подготовка створки. Если выбраны секционные ворота, конструкция собирается перед установкой. Сначала панели вставляются в направляющие, а затем происходит закрепление створок на шарнирах.
2. После этого осуществляется подготовка проема для ворот. На этом этапе происходит закрепление силовой рамы при помощи анкеров. Важно следить за тем, чтобы все элементы рамы были расположены ровно.
3. Промежутки между стенами и рамой заполняются пеной. Стоит отметить, что если расстояние между рамой и стенами гаража небольшое, стоит использовать герметик. Если устанавливаются секционные ворота, на потолке необходимо закрепить направляющие.
4. После этого створки устанавливаются в раму, а затем закрепляются на ней. На этом этапе важно проверить плотность прилегания створки к раме.
5. На следующем этапе подключается автоматика для гаражных ворот. Стоит помнить, что питание должно осуществляться не только от сети. Если не будут установлены аккумуляторы, при выключении основного питания открыть створки не получится.
6. Затем происходит установка фурнитуры.
7. На последнем этапе происходит проверка работоспособности створок.

При правильном выполнении всех действий можно самостоятельно собрать конструкцию, которая прослужит не один десяток лет.

Особенности монтажа автоматических ворот

В процессе установки важно уделить внимание следующим моментам:

1. Производить измерение высоты проема необходимо в нескольких местах. При разности высоты необходимо учитывать больший параметр.
2. Стены гаража в проеме должны быть параллельными. Это необходимо для правильной установки рамы.
3. Закрепление рамы необходимо производить только теми крепежами, которые предназначены для определенного аппарата. Например, к стенам из кирпича рама присоединяется при помощи распорных анкеров. Если же стены сделаны из ячеистого бетона, стоит применять специализированные дюбели для этого материала или же химические анкеры. Это связано с тем, что хрупкость материала не позволяет использовать другие крепежные элементы.
4. Перед установкой необходимо проверить, выровнены ли направляющие по всей протяженности. Если не произвести выравнивание, во время открывания створки могут заклинивать.

5. Резиновый уплотнитель нужно закреплять таким образом, чтобы после закрытия створок он плотно прилегал к полу гаража. Чтобы проверить плотность прилегания, достаточно выключить свет в гараже. Если под створкой не будет видно полосы света, это будет означать, что створки закрыты достаточно плотно.

Установить автоматические ворота можно при наличии минимального опыта проведения строительных работ. При отсутствии возможности собрать конструкцию можно приобрести готовую.

Сборка раздвижных ворот

Для сборки автоматических раздвижных ворот можно использовать два рабочих привода от спутниковой системы. Выбирать стоить только те изделия, которые оснащаются длинными штоками. Такие устройства можно приобрести по относительно небольшой стоимости.

Также для сборки системы автоматического открывания раздвижных изделий потребуется пульт дистанционного управления и трансформатор. Сборка привода может происходить в течение нескольких часов. Чтобы автоматика была более качественной, стоит установить токовое реле. Оно будет способствовать предотвращению поломок при попадании различных предметов под створки. При отсутствии реле мотор может перегреваться, что приводит к выходу системы из строя. Также может повредиться и полотно.

Сделать автоматически открывающиеся ворота можно самостоятельно, не приобретая специализированное оборудование. Во время сборки гаражных ворот своими руками следует внимательно проверять надежность соединения всех элементов конструкции.

bouw.ru
