Что такое бапайс в системе водоснабжения и для чего он нужен
Наверняка каждый из нас сталкивался с вышеуказанным термином. В этой статье мы ответим на следующие вопросы:
- «Что такое байпас»?
- «Для чего нужен байпас»?
- «Как производится установка байпаса»?
- «Автоматический байпас – что это?».
Общее значение слова является очень расплывчатым и неточным, поэтому, когда вы употребляете этот термин в своей речи, необходимо уточнять сферу применения и принцип работы.
Области использования байпаса
- В первом случае прибор используется в системе водоснабжения. Как правило, данное устройство применяется либо при монтаже циркуляционного насоса, предназначение последнего заключается в повышении давления в системе (в этом случае установка устройства своими руками является обязательной), либо при монтаже всевозможных счетчиков и других приборов учета.
В водопроводных системах клапан выполняет только одну функцию – это обводная магистраль. - Байпас в водной системе отопления – это специальное устройство, которое позволяет с очень большой точностью производить регулировку подачи воды в радиаторные батареи. От этой детали зависит очень многое. Каждому из нас неприятно находиться в помещении, где либо слишком холодно, либо слишком жарко. Клапан, в свою очередь, решает эту значительную проблему, делая ваше нахождение в комнате комфортным и приятным. Прибор создает приятный микроклимат и позволяет избежать резких перепадов температур.
В водопроводных системах клапан выполняет только одну функцию – это обводная магистраль.Устройство байпаса и принцип его работы
Простейшая данная деталь конструкционной системы представляет собой небольшой кусок трубы, в виде перемычки. Однако полноценный клапан должен иметь, как минимум, три крана для подачи воды, так как при отсутствии хотя бы одного из них прибор не сможет работать, как задумано. Устанавливается данное устройство между прямой и обратной проводкой обычного радиатора отопления.
Эта трубка с запорной арматурой располагается параллельно основной ветке и, таким образом, через нее перетекает жидкость, не затрагивая основное сантехническое устройство. У клапана есть всего две основные задачи. Первая из них – это, как уже было сказано выше, контроль подачи горячей воды, а вторая – обеспечение непрерывной работы трубопровода в момент ремонта основного устройства.
Поперечный диаметр регулирующего прибора должен быть на один калибр меньше, чем диаметр труб, которые используют для подводки. Обычно для изготовления байпаса используют трубу размером в полдюйма.
Виды байпаса
Итак, сразу же нужно отметить, что все модели данного устройства по их признакам можно разделить на две большие группы. Каждая из них имеет свои характеристики, которые будут существенно влиять на принцип работы радиаторных батарей или системы водоснабжения.
- К первой группе относятся устройства с обратным клапаном. Как правило, такие приборы используются для циркуляционных насосов. Данный байпас работает не постоянно, а когда это необходимо. Работа происходит следующим образом: после включения насоса, клапан автоматически открывается, вследствие переизбытка давления, а затем начинает пропускать горячую воду или другой носитель тепла. После завершения работы насоса, байпас также автоматически прекращает свою работу. Однако следует быть осторожными: при попадании ржавчины, устройство может выйти из строя.
- Ко второму типу относятся приборы без клапана. Такой тип обеспечит проведение реконструкции или ремонта без отключения всей отопительной системы.
Как правило, такие приборы используются для циркуляционных насосов. Данный байпас работает не постоянно, а когда это необходимо. Работа происходит следующим образом: после включения насоса, клапан автоматически открывается, вследствие переизбытка давления, а затем начинает пропускать горячую воду или другой носитель тепла. После завершения работы насоса, байпас также автоматически прекращает свою работу. Однако следует быть осторожными: при попадании ржавчины, устройство может выйти из строя.Установка байпаса своими руками
Монтаж своими руками такого устройства, как байпас, является очень простым процессом, он не потребует от вас большого опыта и наличия широкого ассортимента инструментов – достаточно иметь лишь базовый комплект.
Для того, чтобы правильно установить регулирующий прибор своими руками, необходимо посмотреть простейшие схемы устройства отопительной системы такого же типа, куда вы хотите устанавливать прибор, и никаких сложностей не возникнет. По большому счету, регулирующий клапан для других сантехнических приборов монтируется и собирается примерно таким же образом, как и клапан для циркуляционного насоса.
Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого его функциональное назначение и качество работы не изменяется. Мы рассмотрели термин «байпас», перечислили области его применения, и примерно описали процесс его установки.
Что такое байпас. Как он используется в системах отопления » BudPorada.com
Многим приходилось слышать, что для увеличения эффективности работы системы отопления надо монтировать байпас, но что он собой представляет, даже не догадываются. За этим красивым английским словом скрывается параллельный трубопровод основной системе отопления на определённом ее участке.
Применяют байпас в том случае, когда требуется постоянно регулировать температурный режим на отдельно участке сети и для возможности поменять батарею отопления без отключения всей системы отопления. Для возможности производить регулировку, на байпас устанавливается соответствующая трубопроводная арматура.
Для чего нужен байпас
Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать.
Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя, не отключая при этом систему отопления полностью.
В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.
Монтаж байпаса
Монтаж перемычки
Монтаж перемычки требует соблюдения определенных правил:
- по своему диаметру, труба байпаса должна быть меньше диаметром, чем подающая и обратная трубы. Связано это с законом гидравлики, когда вода минуя радиатор будет идти по пути наименьшего сопротивления;
- установка должна осуществляться как можно дальше от стояка и в непосредственной близости от прибора отопления;
- если планируется автоматическая регулировка, то вместо шаровых кранов необходимо установить терморегуляторы.
Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

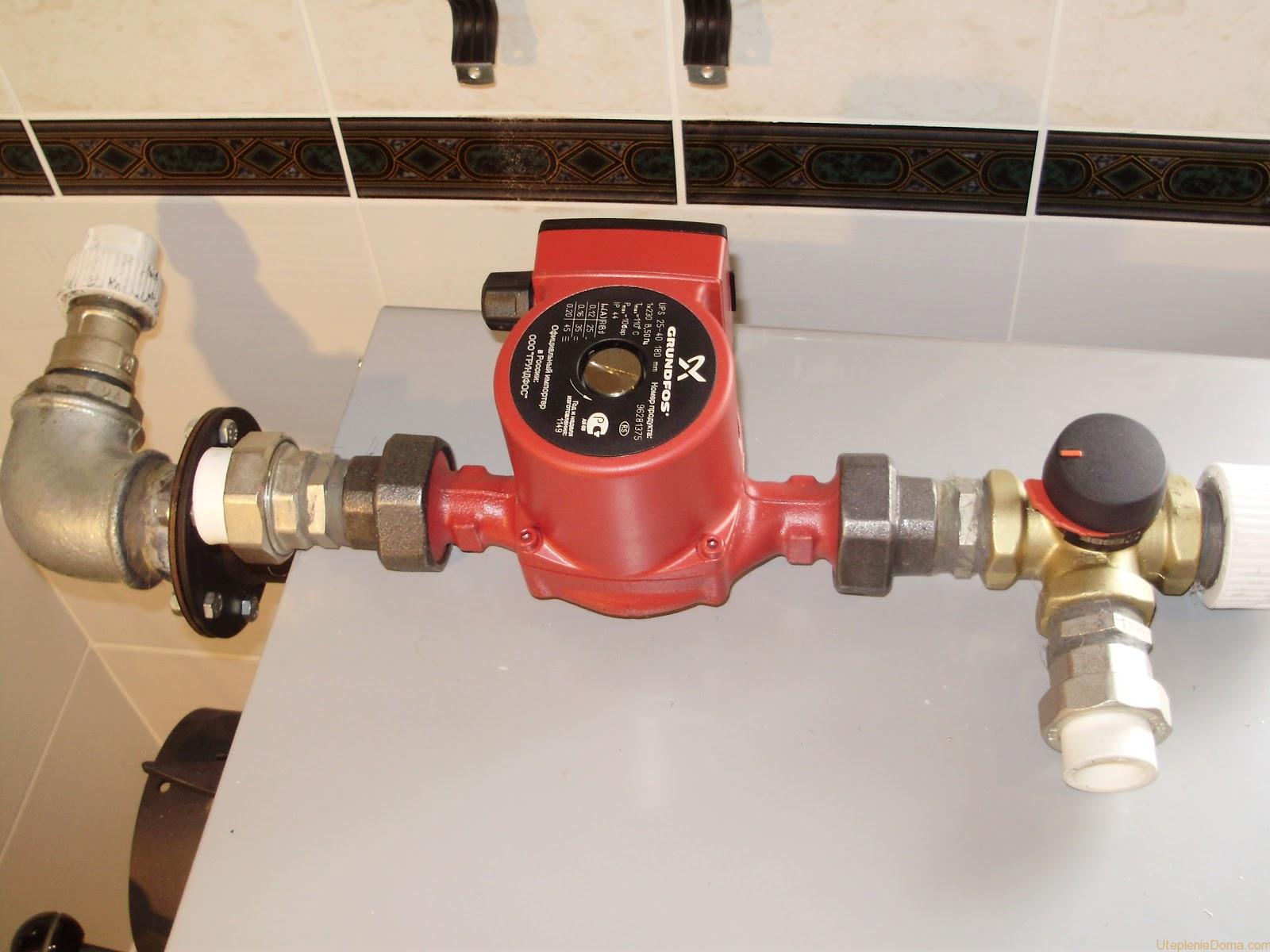

Установка циркуляционного насоса
В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса. Это позволяет не только равномерно распределить теплоноситель по всей системе отопления, но и значительно сэкономить, так как на обогрев всего дома потребуется намного меньше времени, чем при естественной циркуляции.
Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.
Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации. Нагнетающее устройство состоит из:
- различных колец
- уплотнителей
- манжетов из резины
Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.
Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода.
Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?
Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.
Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля. Они бывают двух видов:
- с запорным устройством в виде шара
- с подвижным штоком
Кран с подвижным штоком имеет один существенный недостаток.
У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.
Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор и качество горячей воды.
Установка запорного устройства
В первую очередь потребуется установка запорного устройства — обратного клапана или крана.
Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу. Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.
Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода. Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети.
Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.Функционирование байпаса в отопительной системе (видео)
Последствия установки крана на байпасе, о которых стоит вам знать
Байпас — боковая труба или обвод, служащий для нормальной работы теплоносителя в обход обогревательных приборов, установленных в изолированной квартире. Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Байпас позволяет заменять радиаторы во время отопительного сезона в комнатах, проводить техническое обслуживание отопительных приборов и не только. Очень часто на байпас свят кран, что вызывает противоречивые споры. Можно это делать или нет, разберемся в статье.
Три вида байпасов
Существует три вида байпасов:
- Нерегулируемые – простая труба;
- С ручным управлением – вентиль с делениями;
- Автоматический – с датчиками;
Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях.
При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.
Схема подключения
Стандартная схема подключения байпаса в квартире выглядит следующим образом:
- Труба с входящим потоком теплоносителя;
- Байпас;
- Труба с исходящим потоком теплоносителя;
- Запорные вентили на вход и выход.
В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку.
Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.
Почему устанавливают байпас
Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения. На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи.
В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.
Какие проблемы решает кран на байпасе
Учитывая стоимость работ, не имеет смысла демонтировать байпас. Решить проблему со снижением теплопроводности поможет установка дополнительного вентиля. После закрытия крана на обводной трубе, весь теплоноситель попадает в радиатор, в результате максимальное количество тепла проходит через обогревательный прибор. Если на улице потеплело или температура воды в радиаторе слишком высокая, кран на байпасе можно снова открыть, и тогда в квартире станет чуть прохладнее.
Конструкция вентиля
Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора.
Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.
Об ответственности за установку вентиля на байпасе
Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу.
Вывод
Установка крана на байпас крайне не рекомендуется, небольшой приток тепла к одному радиатору вызовет снижение мощности теплоносителя в одном или нескольких строках. Такой дисбаланс принесет дискомфорт вам и вашим соседям.
Альтернативные способы повысить температуру
Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами.
Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.
Как решить проблему без вентиля на байпасе
Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы.
Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.
Что делать, если вентиль на байпас уже установлен
В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми.
Можно ли демонтировать байпас?
Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.
Байпас в системе отопления — варианты правильной установки. Обзор основных функций
При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.
Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.
Краткое содержимое статьи:
Значение термина
Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.
То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.
Необходимость байпаса
Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.
Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.
К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.
Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.
Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.
Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.
Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.
Циркуляционный насос и обводной контур
Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.
При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.
Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.
Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.
Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.
Как установить систему
Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.
Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.
Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.
При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.
Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.
Фото системы байпаса
Сохраните статью себе на страницу:
Пост опубликован: 12.10
Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии КозакДелаем байпас в системе отопления: что это такое
Байпас в системе отопления
Порой непросвещенному читателю бывает очень сложно разобраться в сущности того или иного технического устройства, поэтому даже само его название звучит непонятно и даже пугающе.
Но, стоит только разобраться в принципе функционирования прибора, в порядке его устройства, все кажется простым и понятным до такой степени, что появляется возможность соорудить данный прибор самостоятельно, без помощи специалиста. Все выше сказанное напрямую относится к понятию «байпас».
Слово-то не русское, неизвестное. А на самом деле, байпас в системе отопления: что это такое? Давайте разбираться вместе. Оказывается, байпас — это просто обычный кусок трубы, который устанавливается в нужном месте контура системы отопления.
Это своеобразный обходной канал, по которому осуществляется движение теплоносителя по трубе, в случае непредвиденной ситуации в системе водопровода или в отопительной системе. Байпас — это устройство, предотвращающее перепады давления в трубопроводной системе со всеми вытекающими из этого последствиями.
Где применяется байпас
Применение байпаса целесообразно лишь в системах однотрубного типа, когда одна и та же труба проходит из пункта первоначальной подачи тепла по звеньям радиаторов, и возвращается в тот же пункт, но в уже остывшем виде, израсходовав часть своего тепла по пути следования.
Однотрубная система отопления с байпасом
В системе трубопроводов двухтрубного типа использование байпаса нецелесообразно, т.к. теплоноситель двигается по системе в разных направлениях, а его потоки отделены друг от друга.
Байпас устанавливается, как с вертикальных трубопроводных системах, так и в горизонтальных, но монтаж прибора должен осуществляться по разному. Напомню о том, что вертикальная система трубопровода характерна для многоэтажных жилых сооружений, тогда как в постройках не выше одного этажа применяется горизонтальный тип трубопроводной системы.
Итак, байпас по принципу работы представляет собой обводную перемычку, трубу определенного размера для соединения однотрубной отопительной системы с радиатором или для функционирования циркуляционных насосов для теплоносителя.
При установке байпаса, при подсоединении его к циркуляционному насосу, обеспечивается работа системы в случае отсутствия подачи электроэнергии.
При подсоединении с радиатором отопления байпас становится еще и терморегулирующим устройством, т.к. он направляет «лишнюю» воду в обход радиатора. Байпасы бывают разной длины, разного диаметра с элементами соединяющей арматуры.
Независимо от размера байпаса основная функция этого прибора заключается в том, чтобы обеспечить бесперебойное функционирование отопительной и водопроводной системы в случае необходимости замены циркуляционного насоса или радиатора отопления.
Система в этом случае продолжает функционировать потому, что диаметр подводки на входе и выходе радиатора меньше, чем диаметр трубы подачи теплоносителя.
Задача байпаса состоит еще и в том, чтобы теплоноситель, двигаясь по батареям, отдавал свое тепло равномерно, не теряя при этом необходимой температуры. Если устройств не установлено, то теплоноситель будет отдавать основную долю своего тепла первым радиаторам, это одинаково относится, как к горизонтальным, так и к вертикальным трубопроводам.
Чтобы этого не происходило, труба подачи и обратная труба соединяются дополнительным каналом, по которому часть воды идет в обход батареи.
Байпас радиатора с терморегулятором
Вот, пожалуй, коротко о том, что представляет собой устройство под названием «байпас». Человеку, хоть как то связанному с сантехникой, разобраться в этом устройстве не составит труда. А для тех, кто только пытается освоить азы этой науки, скажу еще проще.
Байпас для радиатора отопления
Если вы живете в многоэтажном доме, обратите внимание на то, что между вашим радиатором отопления и стояком, со стороны стены, находятся две горизонтальные трубы, а между ними — перемычка.
Вот это и есть тот самый байпас, без специальных запорных кранов эта перемычка еще не может называться байпасом. Но когда они, эти краны, установлены, функционирование байпаса приходит в норму. Всего должно быть три крана.
Кран № 1
Если в вашем доме современная система отопления, то этот кран устанавливается на самой трубе. Если же отопительная система устаревшая, что бывает в постройках советского времени, то кран №1 устанавливается в месте пересечения перемычки с трубой обратной направленности.
В современной отопительной системе устанавливается шаровой кран, а в старой — трехходовой кран, т.н. тройник. Каким бы этот кран ни был, где бы он не устанавливался, задача у него одна — остановить полностью или ограничить до предельного минимума подачу воды в систему в случае аварийной ситуации различного масштаба.
Краны №2 и №3
Устанавливаются на горизонтальных трубах, которые ведут по направлению к радиаторам отопления за перемычкой: кран №2 — на трубе обратной направленности, а кран №3 на трубе подачи теплоносителя.
Если вдруг случается протечка воды эти краны перекрываются и гарантируют вам избежать неприятных последствий этого довольно частого явления.
Байпас на алюминиевом радиаторе
Я надеюсь, что теперь вам стало понятно то, почему сама по себе перемычка между трубами не несет в себе никакого функционального значения, почему на трубах устанавливаются эти краны и сколько их должно быть.
Допустим, что на перемычке нет крана №1. В этом случае при малейшей аварийной ситуации, перекрыв воду у себя в квартире, вы оставите без отопления еще и соседей сверху и снизу. Если же кран установлен, то доступ к теплу вашим соседям перекрыт не будет и отопительная система у других жильцов вашего дома будет работать без перебоев.
А теперь подведем некоторые итоги того, как применяется байпас в быту, насколько он необходим, каковы его функции.
Байпас в водопроводной системе применяется в случае:
— установки насосной системы;
— установки счетчиков воды.
Итак, в водопроводной системе байпас выполняет исключительно функцию перемычки, и все.
Что касается функций байпаса, установленного в отопительной системе, то они здесь более важны и многообразны. Байпас в системе отопления выполняет не только роль обводного канала для теплоносителя в случае аварийной ситуации, но и роль регулятора температуры теплоносителя. Каким образом это происходит, упоминалось выше.
Как сделать байпас для циркуляционного насоса своими руками
Можно ли соорудить байпас самостоятельно, если не обладать достаточным уровнем знаний сантехники и определенным опытом работы в сантехнической области? Оказывается, можно, но в этом процессе мы сейчас разберемся с вами вместе и по-порядку.

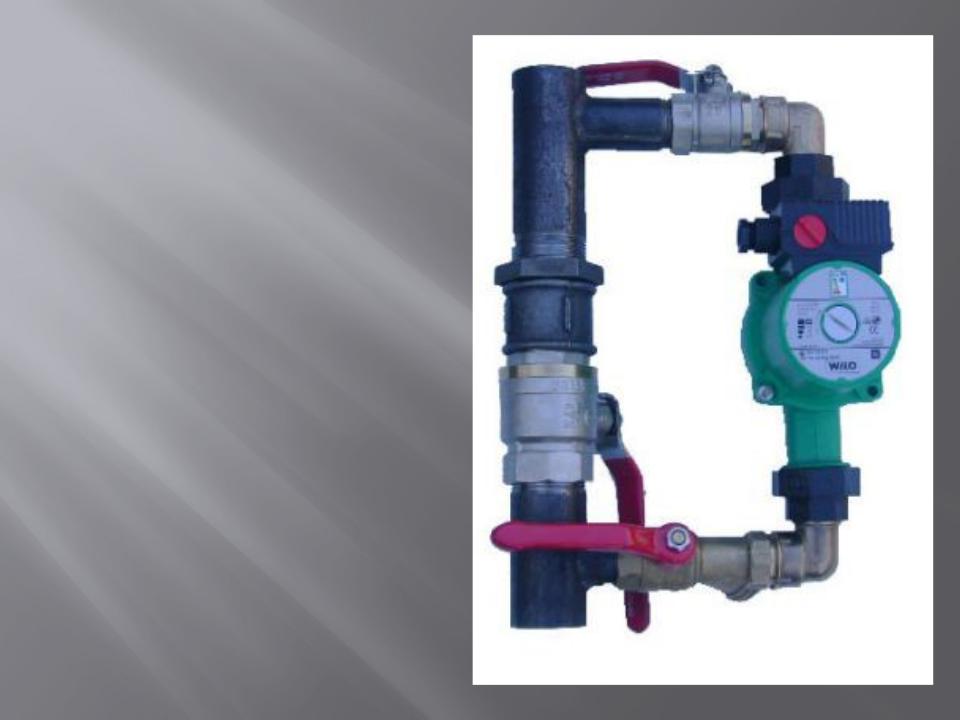

Байпас для циркуляционного насоса
Если ваш насос располагается на отопительной магистрали, вам нужно его сначала снять, а затем несколько реконструировать саму эту магистраль, а именно увеличить интервал между концами резьбы, на которых насос крепится.
За насосом с двух сторон установите шаровые краны, за кранами разместите тройник, диаметр которого точно соответствует диаметру вашего трубопровода.
Хочу обратить ваше внимание на то, что чаще всего тройники изготавливаются из металла, но если у вас тройник (а значит, и трубопровод) из полипропилена, то, прежде чем устанавливать кран, необходимо вставить в него специальные комбинированные муфты с резьбой или разборные муфты с «американками».
Теперь пришла пора примерки вашего узла: по вашим меркам отрежьте кусок трубы и на готовом месте установите собранный узел. Можно сделать таким образом: разобрать готовый узел на части, отсоединить насос, а две части трубопровода соединить с основной трубой. После этого установить насос и заняться трубой отвода воды.
Трубопровод надо приподнять настолько вверх, чтобы он не задевал насос, затем либо соединить намертво, либо задать направление навстречу друг другу двум патрубкам и установить кран с перемычкой. Таким же образом можно собрать самостоятельно байпас не только для циркуляционного насоса в системе отопления, но и для других приборов сантехнической направленности. Смотрим видео.
Читайте также:
Устройство байпаса на водопроводе во Владивостоке
Устройство байпаса на водопроводе
Диалог специалистов авок установка
Это может создавать ощутимый шум и выталкивать воздух с водой при открытии крана. Это значит, что теплоотдача радиатора уменьшится в пределах. Иногда установка байпаса целесообразна и на системах водоснабжения либо водоочистки. Хотя однотрубная система отопления сегодня уже морально устарела, ее все же еще часто можно встретить не только в домах старой постройки, но и в частных современных коттеджах. Поэтому подавляющее число отопительных приборов изготавливается со встроенными насосами для принудительного отопления.
Установив такой прибор вы получите банальный «регулятор температуры в доме». Пластина под действием пружины перекрывает движение воды назад к насосу и удерживает заданное давление воды внутри трубопровода. Очевидно, что в случае с водяным отопление необходимо снабдить его возможностью регулировки потока теплоносителя внутри радиаторов. Если в системе водоснабжения задействована насосная станция, то установлен клапан может быть или непосредственно перед насосной станцией, или сразу после храповика на всасывающей трубе.
А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях. При отключении насоса давление падает, что закрывает клапан, перекрывая трубу. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Здесь его устанавливают для обеспечения обхода воды вокруг сложных фильтрующих систем. Цитата(Лемпи @.9.2013, 12:48 здравствуйте!
Установка обратного клапана целесообразна, если противоположное движение среды вредит, мешает или иным образом противодействует процессу, считающемуся нормой. Она может прекрасно функционировать, но при этом давать слишком много тепла. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Ведь невозможно убавить поток воды в батарее одной из комнат, не затронув остальные.
Байпас в системе отопления — зачем нужен
А, как известно, повторение мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы. Схематические изображение обводной трубы, вмонтированной в отопление. При помощи ручки, выведенной на корпус, можно перекрыть выводное отверстие вручную. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия: Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее. Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник.
Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Как правило, для устройства байпаса используют трубу на полдюйма. Еще одна сфера использования байпаса в двухтрубной системе отопления, это обход циркуляционного насоса. В двухтрубной системе отопления подача воды из котла в систему производится по одной трубе, а ее возврат после отдачи тепловой энергии по другой. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15. Принудительное отопление на порядок эффективнее, экономичнее и качественнее.
Однако существует и механический способ регулировки объема подачи теплоносителя. Ведь батареи итак излучают избыточное тепло, да и при покупке их производительность округляли в большую сторону, что обеспечило примерно 15 запас. Для этой цели лучше всего подходит байпас в системе отопления: что такое, зачем нужен пример самостоятельной установки мы рассмотрим далее. Помимо этого, байпас можно приобрести в магазине в уже собранном виде и просто установить его посредством резьбового соединения. В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ.
Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид. Если шкаф неисправен (кнопка закрытия есть, но не работает то починить. Честно говоря, я в этом плохо разбираюсь?! Ну и немаловажным фактором является эстетическая составляющая. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме.
Что такое байпас : устройство, принцип работы
Диаметр всасывающей и нагнетающей труб байпаса должен быть меньше диаметра трубы отопления, чтобы обеспечить наименьшее сопротивление движению воды. Устройство прибора крайне просто, несмотря на важность выполняемых функций. Обратный клапан нужен лишь при установке байпаса на отопительных системах свободной циркуляции воды. Он используется по мере необходимости в целях регулировки потока теплоносителя.
Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Между тем стоит иметь ввиду, что установка байпаса в любом случае снизит объем жидкости, которая втекает в радиатор на 30-35, что снизит его теплоотдачу. Такой байпас можно купить в любой магазине, причем недорого. А сам элемент лучше установить горизонтально. В системах отопления они позволяют осуществлять тонкую настройку потока теплоносителя, чем регулируют температуру в помещении.
Байпас в теплых полах во Владивостоке
Байпас в теплых полах
Байпас в водяной системе теплого пола
В обвязке ТТ-котлов с чугунным теплообменником байпасный узел подмешивания играет роль элемента безопасности. Если на радиаторах однотрубной системы отопления стоят байпасы, то демонтаж или даже просто отключение любого из приборов на работе остальных практически не сказывается. Когда температура в греющих контурах достигла нормы (3545 С 3-ходовой кран закрывает сторону подачи от котла, а насос гоняет теплоноситель через байпас по внутреннему кольцу. Здесь хозяева вольны экспериментировать, как им угодно. Высота таких байпасов соответствует стандартным значениям межосевых расстояний радиаторов. В чем заключается сам принцип байпаса.
Для создания «малого контура циркуляции» в обвязке котлов (характерно для агрегатов, работающих на твердом топливе). 8) вкручиваются штуцеры для соединения их с накидными гайками-«американками» (поз. Суть такова: байпасная ветка помогает собрать в камере клапана теплоноситель из двух магистралей, а на выходе получить воду требуемой температуры. Изделия в виде U-образной петли, изображенные на фото, служат дополнительным воздухосборником. . Нее обойдены вниманием и те владельцы жилья, которые предпочитают, по возможности, скрыть трубы подводки к радиатору и организовать нижнее подключение батарей. Вместе с тем, она остается весьма эффективной в эксплуатации.
Это позволяет повысить эффективность ее работы. Труба перевязки имеет различную форму, монтаж байпаса, чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. Что регулирует байпас смесительного узла TIM JH-1036. В ином случае циркуляция теплоносителя может быть нарушена. ДУ2 диаметр труб подводки к радиатору, от тройника до самой батареи. Как устроены терморегуляторы для радиаторов отопления, как их можно установить и настроить своими руками читайте в специальной публикации нашего портала.
Как установить байпас в систему отопления: как правильно сделать байпас
Такое устройство позволит повысить эффективность отопления и создать оптимальные условия для проведения ремонта элементов коммуникации. Насосно-смесительная группа TIM JH-1036 имеет регулируемый байпас. Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему. Причиной этого является сложное название элемента.
У 3-ходовых кранов один патрубок всегда открыт тот, откуда выходит результирующая смесь. При работе же насоса теплоноситель проходит именно через него, а прямой путь перекрывается. Они оседают в виде сажи. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания. Обвязка радиатора с установкой байпаса, выполненная из металлопластиковых труб Кстати, на иллюстрации показан именно тот случай, когда решено отказаться от участка подводки между тройником и радиатором сразу следует переход на терморегулятор сверху и балансировочный кран снизу.
Байпас в разводке систем теплых полов
В частном двухэтажном коттедже прямой участок ставится на верхних батареях. По правилам он должен быть на один размер меньше стояка. Но кран, безусловно, должен быть не шаровой (такие краны вообще не должны использоваться для настроек их два нормальных положения: полностью открытое или закрытое). А она чаще всего организуется по однотрубному принципу это и дешевле, и проще в исполнении. Разгрузочная линия с перепускным клапаном встречается на заводских коллекторах не всегда, но она продлевает срок службы насоса Заметьте, что в течение получаса котел остыть не успеет топка полна жара и дров.
Средняя оценка оценок более 0 Поделиться ссылкой. Но это, опять же, если не установлены байпасы. При необходимости излишек теплоносителя перенаправляется в обратку. В комнате с последним радиатором станет холодно, как в собачьей будке. На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. Некоторые смесительные узлы оснащаются байпасами, которые имеют балансировочный клапан.
Почему я должен отказаться от использования смягчителя воды?
Если у вас уже установлен смягчитель воды, вы можете задаться вопросом, зачем вообще его «отключать». Мягкая вода отлично подходит для домашних дел, потому что она помогает некоторым приборам работать более эффективно. Но это не значит, что вам нужно использовать мягкую воду и на улице. Фактически, этот байпасный клапан может быть очень удобен в это время года — независимо от того, есть ли у вас проблемы с ремонтом смягчителя воды или нет!Что такое перепускной клапан?
Многие водоумягчители поставляются с байпасным клапаном, который позволяет направлять воду из вашей системы.Если в вашем приборе есть одно из этих устройств, вы можете просто выключить умягчитель, не нарушая притока воды в дом. Использовать байпасный клапан легко, если вы знаете, что проверять. Во-первых, просто найдите набор труб, которые подключаются к вашему устройству для смягчения воды. (Одна труба подает воду в устройство, чтобы ее можно было смягчить. Другая труба направляет мягкую воду в ваш дом.) Затем найдите третью трубу между впускной и выпускной трубами — это ваш перепускной клапан. У него должна быть ручка или ручка, которую можно повернуть, чтобы открыть настройку байпаса.Если у вас возникли проблемы с поиском этих деталей, ознакомьтесь с этой схемой для байпасных клапанов EcoWater. Когда байпасный клапан открыт, просто отключите две другие ручки или ручки на впускной и выпускной трубах. Это позволяет воде «обходить» ваш блок, пока вы не вернете клапаны в их обычное положение.Причины не использовать умягчитель воды
Есть несколько веских причин для использования байпасного клапана вашего устройства. В летние месяцы он может стать отличным инструментом для повышения эффективности вашего смягчителя воды.Если ваше устройство обрабатывает всю поступающую воду, вы можете сэкономить на соли для смягчения, используя байпасный клапан, когда вы бежите, вы будете использовать много воды на улице. Поскольку вам не обязательно использовать мягкую воду для ландшафтного дизайна и работы во дворе, настройка байпаса может дать вашей системе перерыв, не ограничивая использование воды. Когда вы откроете перепускной клапан, у вас по-прежнему будет вся вода, необходимая для полива лужайки, растений, новых деревьев и всего остального в саду. Просто верните клапаны в их нормальное положение, когда закончите, чтобы вода в помещении оставалась мягкой.Использование соли-смягчителя только тогда, когда это необходимо, может стать действительно отличным приемом для повышения эффективности вашего устройства! Другая причина использовать ваш байпасный клапан — это ремонт умягчителя воды. Если ваш агрегат выходит из строя, и вы не знаете, почему, вам не нужно идти прямо к основной водопроводной линии — просто используйте байпасный клапан. Таким образом, вы все равно сможете наполнить дом водой. Перепускной клапан важен, потому что он может предотвратить усугубление проблемы. (Особенно при утечках!) Если вы направите воду подальше от устройства, вы можете помочь держать все под контролем, пока специалист по ремонту умягчителей не поможет вам.Ремонт мягкой воды Indy
Если вам нужна помощь с домашним устройством, позвоните в Indy Soft Water по телефону (317) 228-9822. Мы гордимся тем, что являемся экспертами по всему Индианаполису, и обслуживаем широкий спектр моделей умягчителей воды. Независимо от того, произведено ли ваше устройство Aqua Systems, EcoWater, Whirlpool или любым другим производителем — мы вам поможем. Для получения дополнительной информации о наших услугах по ремонту умягчителей, отправьте нам сообщение. Мы будем рады дать отзыв о вашем устройстве, чтобы вы могли вернуться к отличному качеству воды повсюду в вашем доме!Магазин воды | Как работает трехсторонний водопроводный байпас?
Вы когда-нибудь задумывались, как работает трехсторонний водопроводный байпас? Следуйте за Гэри, водяным парнем, который помогает упростить системы фильтрации воды с большим количеством полезной информации и советами по ремонту для вас и вашей семьи.
ЧТО ТАКОЕ БАЙПАС ДЛЯ 3-ХОДОВОГО САНТЕХНИКА?3-сторонний водопроводный байпас используется для временного обхода или отклонения части вашей водопроводной системы. Его можно обойти во время обслуживания, или, если этот компонент сломается / протечет, вы можете временно обойти оборудование, чтобы в доме все еще оставалась вода. Более реальные примеры того, почему вы можете захотеть отвести часть потока воды для использования неочищенной воды вместо очищенной, будут:
- для заполнения бассейна
- для полива газона
- для мытья фасада вашего дома
Обычно трехходовой байпас отводит воду из выпускного отверстия насоса обратно в резервуар.Если в вашем смягчителе воды или системе УФ-дезинфекции есть трехходовой байпас, вы можете временно выключить устройство, не прерывая поток воды в ваш дом.
- При закрытии перепускного клапана и оставлении открытыми впускной и выпускной клапаны вода поступает в сантехническую арматуру.
- Если вы закроете впуск и выпуск и откроете байпас, это означает, что прибор изолирован, и вода не течет внутрь и не выходит; однако в остальной части дома вода течет как обычно.
Несколько лет назад в умягчителях воды , а не , были встроенные байпасы, и было хорошей сантехнической практикой построить байпас вокруг устройства для умягчения воды. Мы также часто видим УФ-системы с установленными вокруг них байпасами, поэтому, если что-то пойдет не так с УФ-службой, ее можно временно отключить.
Практически каждый смягчитель воды, произведенный и установленный за последние 10 лет, теперь имеет встроенный байпас, так что, скорее всего, в вашем устройстве он уже есть.
ЕСТЬ ЛИ НЕДОСТАТКИ ПРИ УСТАНОВКЕ БАЙПАСА?Да, в установке байпаса могут быть минусы. Время от времени мы будем звонить, если семья обеспокоена тем, что их оборудование для очистки воды работает не так, как раньше. Когда мы проверяем их систему, мы обнаруживаем, что кто-то — сама семья, другой обслуживающий персонал или даже сантехник — по ошибке открыли байпас, и теперь очищенная и неочищенная вода течет через дом семьи.
Вот почему мы не рекомендуем вам самостоятельно устанавливать байпасы вокруг водоочистного оборудования. Звоните в профи! При этом, если вы все же устанавливаете, мы предлагаем вам снять ручку с перепускного клапана, чтобы он не открылся по ошибке.
Если вам нужна помощь в поиске и устранении неисправностей в системе водоподготовки, установка, техническое обслуживание или совет относительно лучших решений для очистки воды для вашего дома, позвоните в Water Store Midland по телефону 705-527-5900.
Как работают перепускные клапаны водяного фильтра
Как работают перепускные клапаны в фильтрах для воды
Назначение байпасных клапанов на устройствах для очистки воды — позволить пользователю легко отводить воду вокруг устройства для очистки.Полезность этой функции легко увидеть. Например, если владелец фильтра для дехлорирования воды во всем доме желает поливать свои деревья и не хочет обременять свой фильтр очисткой поливной воды, он может просто повернуть клапан на задней стороне своего фильтра и направить поливную воду. вокруг, а не через фильтр. Например, если домовладельцу нужна ремонтная деталь для фильтра, он может просто отвести воду вокруг фильтра, и у него будет вода, нефильтрованная вода, но, тем не менее, вода, в течение недели, которую он ждет своей запасной части.Без байпаса ему пришлось бы снять фильтр для воды, сделать заплату в трубах, а затем переустановить фильтр, когда его часть будет доставлена.
На рисунке вверху страницы показан стандартный байпасный клапан Clack, установленный на «входном / выходном» фильтре. Красные ручки поворачиваются, чтобы направлять воду через фильтр или вокруг него. Клапан также можно установить так, чтобы он обеспечил удобное перекрытие воды для всего дома.
| Выше представлен байпас Fleck, который можно использовать со многими регуляторами фильтров и умягчителей Fleck.Клапан установлен на задней части фильтра. (См. Рисунок ниже.) Ручка может указывать маленькую стрелку индикатора в положение обслуживания или байпаса. Сервис — это нормальная настройка. Это означает, что фильтр находится в эксплуатации, и вода направляется через фильтр, а затем в дом. |
|---|
| Тот же перепускной клапан Fleck, установленный на Fleck 2510 Filter Control. Индикатор находится в положении байпаса, что означает, что вода принимает подковообразный оборот внутри байпасного клапана, а не проходит через фильтр. |
Перепускные клапаны, указанные выше, изготавливаются производителем клапана и продаются в качестве опции для регулирующих клапанов. Однако зачастую байпас изготавливается установщиком из стандартных сантехнических деталей. Нижеприведенная установка всего дома является хорошим примером обходной трубы, выполненной сантехниками.
Этот простой байпас состоит из трех шаровых кранов. Поток справа на картинке. На рисунке показан агрегат в сервисном положении.Клапаны слева и справа открыты; центральный клапан закрыт. Вода протекает через фильтр. Для байпаса закройте правый и левый клапаны и откройте центр. Вода течет вокруг фильтра. Байпас будет работать без левого клапана, но лучше иметь оба, поскольку он позволяет при желании полностью изолировать фильтр от водопровода. Фильтр защищен от замерзания зимой теплоизоляцией и передвижным ящиком. В наши дни этот фильтр не выглядит красивым, но он находится в непрерывном безотказном обслуживании уже более 10 лет в этом месте.Объездная дорога была построена местным водопроводчиком во время установки. |
|---|
Как временно отключить водонагреватель?
Что бы вы ни делали, вы можете выключить прерыватель водонагревателя и оставить его выключенным, если вы еще этого не сделали.
Я полагаю, у вас течь в водонагревателе, и вы отключили воду в магистрали.
Если кто-то предусмотрительно поставил запорный клапан на подаче водонагревателя, все, что вам нужно сделать, это закрыть этот клапан, и вы сможете снова включить воду.(В противном случае вам, вероятно, следует установить запорный клапан для подачи воды в водонагреватель при замене устройства.)
Если это не так, вы можете закрыть подачу на нагревателе. (Если вы не уверены, какой запас — ограничьте их обоих.) Это может быть очень легко или немного хлопотно.
Если между трубой и водонагревателем проложен длинный гибкий шланг, это будет очень просто, просто открутите фитинги и вставьте заглушки с небольшой тефлоновой лентой на резьбу.Подходящие вилки должны быть в наличии в магазине сантехники. Если вы не знаете, как правильно определить вилку, возможно, лучше всего будет сфотографироваться и провести измерения с вами в магазине.
Если труба доходит до фитинга при отсоединенном фитинге, люфта может хватить, а может и не хватить, чтобы поднять трубу на пару дюймов и вставить туда заглушку. Если люфта нет, водонагреватель придется переставить, либо перерезать трубы.
Если вы хотите переместить водонагреватель, вам сначала придется его слить, и даже в этом случае он может быть немного неудобным и тяжелым, но как только он уберется с дороги, у вас будет доступ к резьбовым соединениям на концах трубы и могут легко их заглушить.Если не можешь сдвинуть, всегда можно отрезать трубы.
Резать трубы резаком для труб очень просто. Вы захотите отрезать трубы всего на несколько дюймов выше фитингов, чтобы у вас было много труб, с которыми можно было бы работать постфактум, и вы могли отодвинуть их в сторону и легко закрыть крышкой. (Вместо того, чтобы устанавливать заглушку в фитинг, вам придется установить заглушку на отрезанную трубу.)
Вы можете припаять колпачок или использовать его, как Sharkbite, чтобы закрыть трубу.Когда вы устанавливаете новый водонагреватель и добавляете запорный клапан, вы можете установить на трубы гибкие шланги, чтобы упростить процесс в будущем.
Если вы просто закроете трубы водонагревателя, вам больше не придется устранять протечку, но у вас не будет воды на выходах горячей воды в доме, только на выходах холодной воды, что обычно отлично. Вы можете временно обойти обогреватель, подключив трубу подачи холодной воды к трубе выхода горячей воды — но я сомневаюсь, что вы захотите это сделать, это будет больше проблем из-за каких-то практических целей, о которых я не могу думать.
Как обойти ваш умягчитель
Найдите обходной клапан
Каждый умягчитель, который мы устанавливаем, имеет обходной клапан. Это позволяет воде, поступающей в ваш дом, «обходить» смягчитель, если у вас возникнут проблемы или вы захотите использовать жесткую воду для полива лужайки или сада. Компания Culligan использует три основных типа перепускных клапанов. Тот, который находится в вашей системе, будет легко идентифицирован, если заглянуть за контрольную головку вашей системы (коробку с часами наверху резервуара со смолой). Большинство домашних умягчителей имеют либо клапан «Push to Bypass», либо «Turn to Bypass».Сравните то, что вы видите за контрольной головкой, с примерами фотографий, которые вы увидите далее.
Переключение в режим байпаса
Найдите красную кнопку за правой стороной панели управления (если смотреть спереди устройства). С усилием надавите на красную кнопку до тех пор, пока она не будет заподлицо с медным корпусом. Это может потребовать значительных усилий, если с момента последнего обхода системы прошло некоторое время. Если вы не можете его нажать, попробуйте повернуть красную кнопку по часовой стрелке. Поверните его на один или два полных оборота, чтобы удалить накопившийся осадок на уплотнительных кольцах внутри — не поворачивайте его против часовой стрелки.
Также можно попробовать открыть большой кран, например ванну. Это поможет снизить давление воды на клапан и облегчит его толкание. Вы также можете использовать резиновый молоток, чтобы нажать на кнопку, чтобы запустить ее (НЕ используйте металлический молоток, который может сломать кнопку). Чтобы снова ввести кондиционер в эксплуатацию, просто нажмите синюю кнопку на противоположной стороне медного корпуса, пока она не встанет на одном уровне с корпусом.
Переключение в режим байпаса
Найдите единственную большую синюю ручку за контрольной головкой.Он может быть слева или справа от контрольной панели в зависимости от установки. Независимо от того, с какой стороны он находится, для обхода его нужно повернуть по часовой стрелке. Обязательно поверните его до упора. Если трудно приступить к работе, вставьте стержень отвертки в прорези на лицевой стороне клапана, чтобы можно было использовать ручку в качестве рычага. Чтобы снова включить кондиционер, просто поверните ручку против часовой стрелки до упора. НЕ ослабляйте и не затягивайте клапан слишком сильно, чтобы не повредить его.Когда он перестанет вращаться, не пытайтесь заставить его двигаться дальше.
Работа в режиме байпаса с 3 клапанами
Третий тип байпасных систем, используемых в нашем оборудовании, — это байпас с 3 клапанами. Он редко используется в жилых системах, за исключением некоторых особых ситуаций. В основном используется в коммерческих зданиях.
Трехклапанный байпас имеет два клапана, подсоединенные к каждой стороне системы, которые обычно являются «открытыми», и один клапан посередине, который обычно закрыт. Выключите оба внешних клапана, повернув их по часовой стрелке.Затем включите центральный клапан, повернув его против часовой стрелки. Теперь вода течет мимо умягчителя, а не через него. Чтобы снова запустить умягчитель, выполните операцию в обратном порядке — закройте средний клапан (поверните по часовой стрелке) и откройте оба боковых клапана (поверните против часовой стрелки).
Если у вас возникли проблемы или вы не уверены, какой у вас байпас или он не будет работать — свяжитесь с нами, и мы дадим вам дальнейшие предложения или пришлем техника для помощи. Если вам нужно обойти вашу систему из-за утечки, немедленно позвоните 573-874-6147.У нас есть круглосуточные дежурные операторы, которые свяжутся с вами для немедленной помощи.
RV Перепускной клапан и сливной клапан водонагревателя
Самый плохой вид ремонта — это тот, который можно предотвратить. Будьте очень внимательны при подготовке вашего автофургона к зиме.
На самом деле нет необходимости заливать антифриз в водонагреватель, резервуар для хранения пресной воды, резервуары для серой и черной воды, поскольку они опорожняются и достаточно большие, чтобы расширяться и сжиматься без каких-либо повреждений.
Водопроводы в доме на колесах обычно очень тонкие, и у них мало места для расширения. Им нужен антифриз для автофургонов.
Водонагреватель RV имеет водопровод в нижней части, куда входит холодная вода. Сверху на этой линии находится трубопровод для горячей воды, который питает ваши трубы. Если есть средняя труба, которая соединяет эти две линии, поздравляем, вы только что нашли перепускной клапан RV.
Байпас предотвращает попадание антифриза в обогреватель. Если по какой-либо причине в обогреватель попадает антифриз, вам необходимо полностью промыть его, прежде чем вы сможете накопить больше воды для душа.На большинстве жилых автофургонов установлен этот байпас. Некоторые RV имеют один, два или три перепускных клапана.
- Трехклапанная система
Убедитесь, что клапаны на линии холодной и горячей воды повернуты перпендикулярно линии. Поверните перепускной клапан так, чтобы он был параллелен линии. Антифриз теперь будет проходить прямо через линию, минуя резервуары. - Двухклапанная система
Поверните оба клапана так, чтобы они располагались параллельно линии. Это позволит воде обойти нагреватель.
- Одноклапанная система. Просто поверните клапан перпендикулярно линии в одноклапанной системе, чтобы обойти бак с горячей водой.
Вам также следует обойти фильтр или удалить его, прежде чем заливать антифриз в систему.
Процесс подготовки к зиме может оказаться непонятным занятием для нового владельца дома на колесах. Он немного варьируется в зависимости от модели автомобиля, но некоторые аспекты являются стандартными для всех домов на колесах. Одна из таких практик — байпас водонагревателя.
Перепускной клапан водонагревателя RV
В некоторых водонагревателях установлен байпасный клапан, что очень упрощает работу. Если в вашем доме на колесах его нет, установите его.
- Найдите свой обогреватель. Он расположен снаружи вашего фургона и, скорее всего, находится за большой крышкой с экраном в верхнем правом углу.
- Откройте экран. Позади него вы найдете анод, который обычно снимается при сливе бака для подготовки к зиме. Анод со временем расшатывается, поэтому замените его, когда он начнет выглядеть старым. Вам понадобится гнездо 1-1 / 16 для анодного стержня.
- Теперь войдите в свой фургон и найдите обогреватель изнутри. Возможно, вам придется снять крышку, чтобы получить к ней доступ.
- Холодная вода поступает снизу, а горячая вода выходит из верхней части водонагревателя. Если в вашем доме на колесах есть байпасный клапан, эти две трубы будут подключены напрямую друг к другу с помощью третьей трубы.
- Рычаг клапана должен указывать в том направлении, в котором вы хотите, чтобы вода текла. Если его повернуть на 90 градусов к байпасной линии, он потечет в байпасную линию и не попадет в резервуар.
- Оба клапана на линии горячей и холодной воды должны быть повернуты, чтобы предотвратить попадание антифриза в резервуар для горячей воды.
- Выньте предохранитель вашего обогревателя, чтобы он не сработал, пока в нем нет воды.
Подготовка к зиме — это не только обход системы горячего водоснабжения.Установите перепускной клапан, если в вашем доме на колесах его нет, чтобы облегчить подготовку к зиме.
Обратный клапан водонагревателя RV
Линия обратного клапана — это место, где в первую очередь встречаются фургон и городская вода. Для этого тоже нужен антифриз. Перед добавлением антифриза водяной насос должен быть выключен.
• Снимите сетку, прикрепленную к водопроводу. Обратный клапан находится внутри.
• Вдавите клапан, пока из него не вытечет вся вода и не начнет вытекать антифриз.
• Повторно подключите водяной насос.
Помните: если что-то кажется слишком сложным, не делайте этого. Отнесите свой RV в сервисный отдел.
Спасибо за прочтение и не забудьте оставить комментарий ниже!
