Как повысить давление воды в квартире 🚩 насосы для увеличения давления воды в квартире 🚩 Сантехника

Недостаточное давление в водопроводе – проблема, с которой нередко приходится сталкиваться владельцам квартир и частных домов. Низкий напор воды порой делает невозможным использование душевых кабин, посудомоечных машин и прочей бытовой техники. Существует несколько способов, которые позволяют регулировать напор воды в системе.

Основные причины нарушения напора воды в водопроводе:

• аварии на центральном водопроводе;
• нарушение герметичности трубопровода, протечки в общедомовой системе;
• изношенность и засоренность труб;
• несанкционированная модификация системы водоснабжения.

Несанкционированное изменение системы встречается, когда на нижних этажах многоквартирных домов устраивают сауны или автомойки, где подача воды рассчитывается без учета потребностей жильцов, только на основании нужд предприятия.

Самый действенный способ повысить давление в водопроводной системе – поставить дополнительный насос или даже насосную станцию с емкостью значительного размера. Оба варианта имеют свои преимущества и недостатки.

Для оценки уровня давления используются две основные единицы измерения – бар и атмосфера. Разница между ними заключается в том, что 1 бар равен 1,0197 атмосферы. Поэтому их можно считать почти тождественными. Одна единица измерения соответствует давлению, которое производит столб воды высотой 10,19 метра.

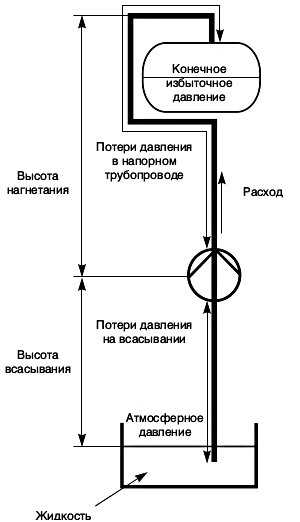

Если насосу нужно закачать воду на высоту четвертого этажа (это около 10 м), тогда при входе в водопровод потребуется давление в 2 атмосферы. Если при этом погружной насос качает воду из скважины глубиной 20 метров, то на выходе устройства должно развиваться давление около 5 атмосфер.

Главную роль при расчетах системы, посредством которой происходит подача воды в дом, играет сопротивление водопровода. Оно зависит от диаметра и длины труб, от числа поворотов и материала, из которого выполнен трубопровод.

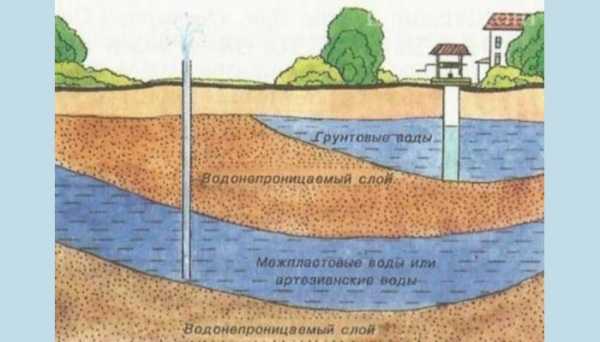

Владельцам частных домов следует знать, что артезианские скважины могут обеспечить напор до 10 атмосфер. Большинство запорных и регулирующих узлов под действием такого давления разрушаются, на участках водопровода возникают протечки.

Давление холодной воды в водопроводе в соответствии с нормами должно находиться в диапазоне от 0,3 до 6 атмосфер. Таковы допустимые границы напора воды. Владельцам частных домов приходится рассчитывать давление самостоятельно. Считается, что давление выше 6,5 атмосфер способно вывести из строя чувствительные бытовые приборы. Нормой для горячего водоснабжения считается давление в пределах от 0,3 до 4,5 атмосфер.

Определяя нормальное давление для частного загородного дома, необходимо помнить, что некоторые виды сантехники не будут работать при чрезмерно низком давлении. К примеру, стиральная машина требует 2 атмосферы, система пожаротушения – 1,5, а джакузи – уже 4 атмосферы. Для системы полива газонов напор должен быть еще более сильным, чаще всего – до 6 атмосфер.

Для загородного дома оптимальным уровнем давления в водопроводной системе будет нормативная отметка в 4 атмосферы. Такого напора вполне хватит для исправной работы подавляющего большинства устройств, в которых используется вода. Это давление вполне могут выдержать фитинги и узлы регулирующей и запорной арматуры.

В соответствии с установленными нормами давление в водопроводе централизованного типа составляет 4 атмосферы, но на практике оно находится в диапазоне от 2 до 6 атмосфер. Если сеть подвержена резким скачкам давления, это может отрицательно сказаться на состоянии сантехнического оборудования. Так называемые гидроудары в городских сетях водоснабжения случаются при резких скачках давления, например, при образовании воздушных пробок. Элементы сантехники, смесители, краны, стиральные и посудомоечные машины, как правило, рассчитываются на рабочее давление 6 атмосфер.

Для измерения давления в системе подвода воды используют манометр. Обычно его устанавливают при входе в дом, там же, где и счетчик расхода воды. Некоторые виды оборудования уже продаются в комплекте с манометром. Примером может служить нагревательный котел. Обычный манометр имеет шкалу, градуированную от 0 до 7 атмосфер (бар), что дает возможность использовать прибор в квартире или частном доме.

В целом нормы давления следует считать относительными; чаще всего они зависят от числа точек водопотребления. Чем больше таких точек, тем ниже будет давление в системе в случае одновременного открытия всех кранов и введения в работу всех устройств, потребляющих воду. Поэтому стараются рассчитать давление в водопроводе с некоторым запасом, чтобы при максимальном заборе воды насос мог гарантировать достаточное давление в каждой точке.

Выбирая бытовую технику, всегда необходимо уточнять по технической документации, каковы минимальные и максимальные параметры давления, в пределах которых оборудование может бесперебойно работать. Желательно, чтобы возможности техники имели необходимый запас по уровню допустимого давления в системе.

Для увеличения давления воды в домовых системах используют:

• насосы с ручным управлением;
• автоматические насосы повышенного давления;
• насосные станции.

Наиболее практичным способом считается использование насосной станции, к которой присоединяется дополнительный резервуар, имеющий большую емкость. Такое решение дает возможность устранить скачки давления. Установка накопительной емкости позволяет иметь достаточный запас воды, необходимый для бытовых нужд.

Насос повышенного давления может иметь не очень большую мощность, поскольку он увеличивает давление непосредственно перед точками, в которых проводится забор воды. Мощность некоторых моделей насосов можно регулировать в ручном режиме или автоматически. Второй вариант более практичен: питание насоса включается само, если давление падает ниже предела, установленного пользователем. Следует учитывать, что насос сможет поднять давление только в том случае, если она подается из городского водопровода. Увеличить давление таким способом можно на 1,5-2 атмосферы.

Предпочтение следует отдать вибрационным насосам. Модели центробежного типа способны создавать вредное разряжение, то есть качать воду, насыщенную воздухом. Ставить насос необходимо на трубу, ведущую к бытовому прибору, давление воды в котором требуется повысить. Для упрощения монтажа насоса нередко используют резиновый или полипропиленовый шланг, которые обычно идут в комплекте с данным оборудованием.

Обладая рядом преимуществ, насосная станция с емкостью имеет существенный недостаток: для ее устройства потребуется выделить значительное пространство в жилом помещении, на чердаке или в подвале дома. Еще один минус такого решения: автоматическое включение станции сопровождается высоким уровнем шума, чего не наблюдается при использовании компактного насоса.

Кроме того, емкость с водой (гидроаккумулятор) требует регулярного обслуживания, чистки и дезинфекции. Вода в резервуаре не должна стоять более трех суток. Преимущество использования такой системы в том, что заполнять емкость можно в ночные часы; при использовании счетчика с двумя тарифами это дает возможность значительно экономить электроэнергию.

Накопительную насосную станцию имеет смысл ставить, если вода в доме не поднимается до самых верхних этажей, а давление в системе не превышает 0,2 атмосферы. Монтаж станции осуществляется в точке, где соединяются внешняя и внутренняя ветки трубопровода. Принцип работы накопительной станции следующий. Вначале насос закачивает воду в гидроаккумулятор; жидкость поступает туда до тех пор, пока в баке не установится давление 1,5-2 атмосферы. После этого насосная станция автоматически отключается. Если давление упало ниже контрольной отметки, запускается насос.

Насосные станции дают возможность:

• установить в доме желаемое давление;
• использовать сантехнические приборы, которые требуют сравнительно высокого давления воды;
• обеспечить бесперебойную подачу воды, даже если она отсутствует в центральном водопроводе.

Насосная станция с накопительной емкостью имеет несколько достаточно сложных узлов, поэтому осуществить ее монтаж своими силами сможет далеко не каждый. Чтобы оборудование работало без перебоев, рекомендуется доверить его установку профессионалам.

www.kakprosto.ru

параметры, выбор, установка своими руками

Зачастую в существующей системе водоснабжения на даче давление недостаточное. Это обычное явление, если система построена на основе накопительного бака и поступает в систему самотеком. В лучшем случае имеем напор 0,8-1 атм. Этого не всегда достаточно даже для душа, а подключать бойлер или стиральную машинку можно только при 2 атм. Решить проблему можно двумя способами. Первый — установив насосную станцию, которая автоматически поддерживает заданные параметры. Способ хорош, но не всегда есть требуемое количество денег. Второй выход — встраиваемый в систему насос, повышающий давление в водопроводе на даче. Этот вариант гораздо менее затратный. О повысительных насосах и способах их использования и пойдет речь дальше.

Подкачивающий насос для водопровода на даче повысит давление в системе

Повысительный насос для дачи: какие бывают

Содержание статьи

Это устройство небольшого размера, которое повышает уже имеющееся невысокое давление. То есть, с нуля они его создавать не могут.

Врезается это устройство в существующий водопровод и подкачивает воду, поднимая давление на 1-3 атм. Есть несколько типов повышающих давление насосов:

• По типу охлаждения:
  • с сухим ротором — имеют более высокий КПД, но сильнее шумят и имеют большие размеры;
  • с мокрым ротором — уровень шумов невысокий, размеры небольшие, но не очень эффективны, хотя с повышением давления в дачном водопроводе (и не только) справятся на 100%.
• По способу включения:
  • ручное включение — когда необходимо повысить давление, включаете, не нужно — выключаете; не очень удобно: нужно следить за тем, чтобы насос не перегрелся;
  • автоматическое включение — наличие расхода контролируется датчиком потока; при открытии крана или другого потребителя и наличии определенного расхода в секунду, происходит включение насоса, когда расход отсутствует, насос выключен;
  • комбинированные модели, которые переводом переключателя работают то в одном, то в другом режиме.

    Повысительные насосы с горизонтальным и вертикальным расположением

• По способу установки:
  • горизонтально;
  • вертикально;
  • в обеих позициях.
• По наличию скоростей:
  • одноступенчатые — имеют одну скорость подкачки;
  • многоступенчатые — могут работать с разной интенсивностью, которая зависит от величины расхода.
• По типу конструкции:
  • ин-лайн — компактные, но малопроизводительные модели, встраиваемые в подающий трубопровод;
  • вихревые — производительные, но шумные и требующие специальной обвязки.

Как провести воду в дом из колодца читаем тут, об организации автоматического полива можно прочесть тут.

Как выбрать

Чтобы особо не путаться, подкачивающий насос для водопровода на даче, обычно берут ин-лайн (встраиваемые) с мокрым ротором. Это самый оптималный дачный вариант: небольшой шум, удобство монтажа.

Тип установки вертикальный или горизонтальный — зависит от того места, в котором его будете устанавливать. Относительно скоростей — лучше, конечно, многоступенчатая регулировка, но такие насосы стоят немало, потому в дачном водопроводе устанавливаются редко.

Еще можно обратить внимание на материал корпуса. Он может быть из чугуна или нержавеющей стали. Из нержавейки, естественно, лучше, но и дороже. Нужно обратить внимание на материал, из которого изготовлена крыльчатка насоса. В самых дешевых моделях она может быть из пластика, в более дорогих — из бронзы или латуни.

Вихревой насос для повышения давления на даче

Технические характеристики их значение

В первую очередь нужно помнить, что насос работает от электричества, и ему необходимо нормальное электропитание. В основном они требовательны к напряжению. Если, вдруг, выбранный повышающий насос не выдает требуемого давления, проверьте напряжение. Возможно, оно низкое и требуемая мощность работы просто не достигается.

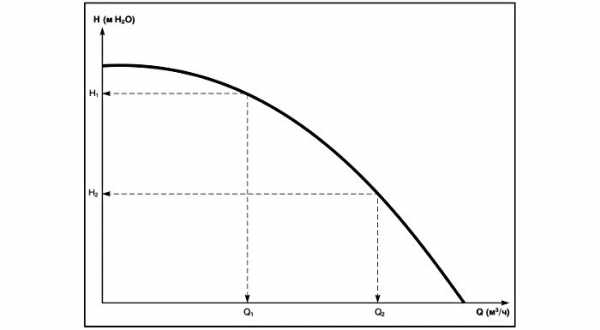

Основные технические характеристики, определяющие справится ли насос повышающий давление в водопроводе на даче с поставленной задачей — это максимальное рабочее давление. Это та величина, на которую на выходе может выдать оборудование.

Важны еще такие характеристики:

• Максимальная подача. Показывает, какое количество воды может прокачать насос за единицу времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м.куб/час). Чтобы сравнивать было удобнее, л/мин переведите в литры в час — умножьте цифру на 60, полученные литры разделите на 1000 и получите кубометры в час. Например, 30 л/мин переводим в м.куб/час: 30*60=1800 литров в час, 1800/1000=1,8 м.куб/час.
• Максимальный напор. Это величина, на которую повышающий насос может поднять воду относительно места установки. Это важно, если дача двух этажная или больше, а насос установлен, скажем в техническом этажи или подвале.

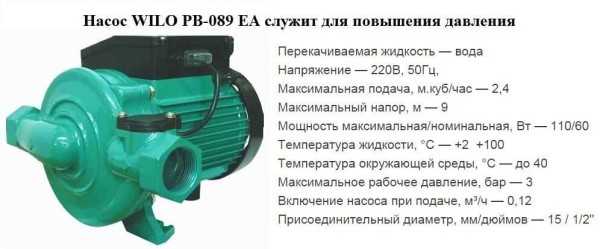

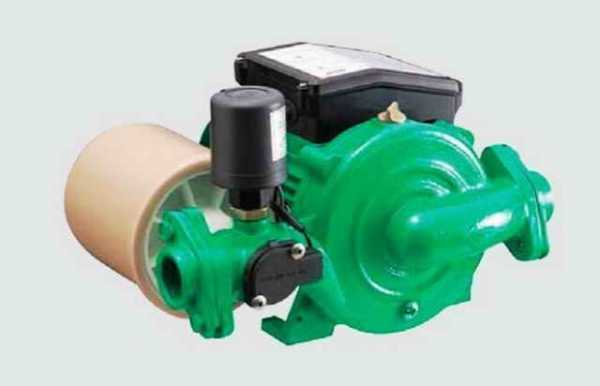

  Повысительный насос WILO PB-089 EA и его технические характеристики

Обращаем ваше внимание на то, что указываются обычно максимальные значения. Чтобы узнать реальные показатели, делите заявленные параметры на 2. Вот тогда вы точно не ошибетесь.

Еще важно — при какой величине потока включается автоматический повысительный насос для дачи. Значения могут быть разными: и 0,12 л/мин и 0,3 л/мин. От этой цифры зависит, будет ли включаться насос когда, например, набирается бачок в туалете, или он начнет работу только после того как откроется кран в душе.

Несколько слов о том, каких режимах должен работать насос повышающий давление в водопроводе на даче. Лучше всего брать те модели, которые могут работать и в ручном, и в автоматическом режиме. Вот почему: не все точки разбора создают требуемый для автоматического включения расход. Если устройство будет иметь только автоматический режим, ничем вы беде не поможете. А вот если его можно переключить в ручной — включили перед использованием и наслаждаетесь нормальным напором. Только нужно не забыть выключить.

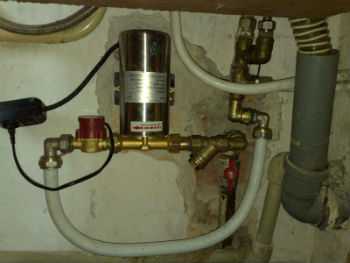

Пример установки вихревого насоса для повышения давления воды на даче

Следующий параметр — мощность максимальная и номинальная, измеряется в ваттах (Вт). Показывает насколько производительный мотор приводит в действие крыльчатку. В принципе, чем мощнее насос, тем большее давление он в состоянии обеспечить, но многое еще зависит от конструкции и используемых материалов.

Температура рабочей среды. Измеряется в градусах. Тут все более-менее ясно. Есть насосы для повышения давления только для холодной воды, есть для горячей. Это и отображает данный показатель.

Важны также посоединительные размеры. Монтаж повысительного насоса происходит в разрез — кусок трубы вырезается, на это место при помощи фитингов устанавливается устройство. Размер подсоединительных гаек в идеале должен соответствовать диаметру трубы.

Про устройство дачного водопровода (по участку) — выбор труб, разработку схемы и подключение — читайте тут.

Установка насоса, повышающего давление воды

Место установки насосов зависит от конкретной ситуации. Для нормальной работы крана и душа достаточно поставить подкачку на выходе из накопительного бака, если речь идет о такой системе. Если захотите на даче поставить бойлер или стиральную машинку, другие устройства, требовательные к давлению, скорее всего придется ставить перед ними. При достаточной мощности (при достаточном расходе) одного насоса может хватить на два устройства. Только тогда нужно соответственно продумывать схему.

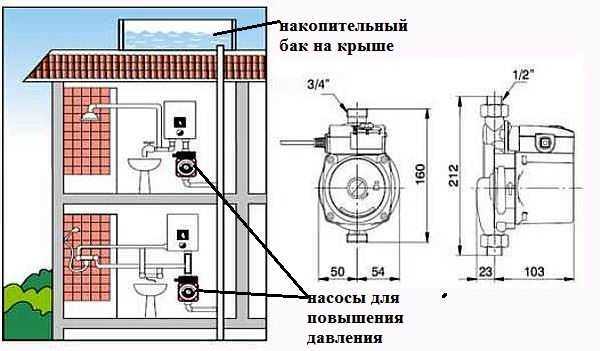

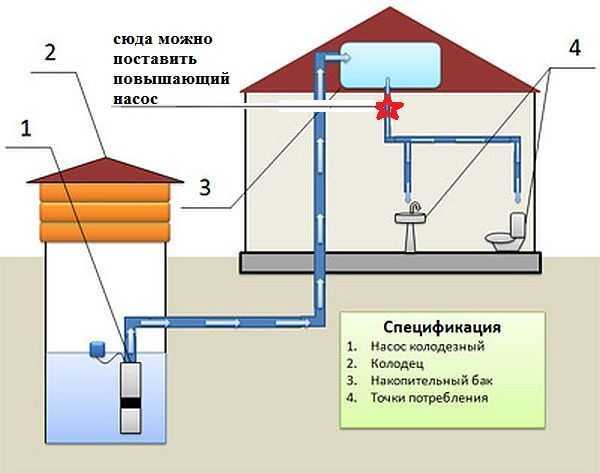

Где можно установить насос повышающий давление в водопроводе на даче при использовании системы с накопительным баком

В любом случае, при разработке схемы, предусмотрите возможность снятия или обхода насоса. Это делают при помощи байпаса (в байпасе должен стоять перекрывающий кран).

Установка нескольких маломощных повышающих насосов — не всегда лучшая идея. В таком случае может быть стоит рассмотреть более мощные и производительные модели, которые могут стабилизировать давление при значительном расходе. Некоторые из них обеспечивают даже поднятие воды из колодца или резервуара, заменяя в каком-то смысле насосную станцию.

Как не заморозить водопровод на даче читаем тут.

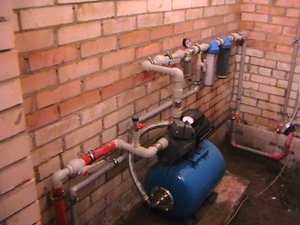

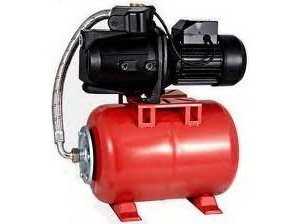

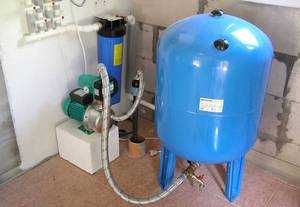

Насосная станция для повышения давления

Это выход очень удобный, но не очень дешевый, хотя есть недорогие модели (например, установки Джилекс Джамбо стоят от 130$).  Эти установки могут поднимать воду из колодца или скважины, но можно всасывающий шланг опустить и в резервуар. Тогда накопительный бак может стоять в любом месте, не обязательно наверху.

Их плюс в том, что давление поддерживается постоянно, без вмешательства человека (пока есть электричество). Главное — правильно подобрать параметры. Их можно даже использовать для повышения давления при подключении к централизованному водопроводу. Если у вас на даче такой вариант:

• вода подается по трубам, но ее давления не хватает даже на душ, не говоря уже о других нуждах,
• подача идет по часам, а вы не всегда можете находится в это время на даче, и соответственно, все остается без полива, о такой роскоши как душ тогда и речь не идет.
  Вопрос повышения давления на даче можно решить при помощи насосной станции и накопительного бака

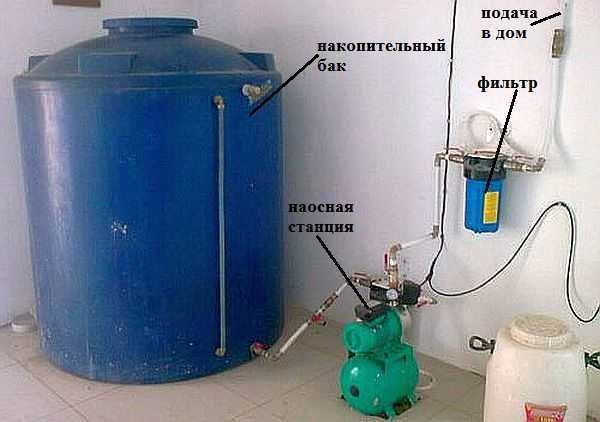

Все можно исправить, поставив объемный бак (литров на 1000) и насосную станцию. Вы будете иметь запас воды и душ в любое время, когда пожелаете. Для полива такой емкости может не хватить, но никто не мешает поставить большего размера или несколько поменьше. О выборе и установке насосной станции читаем тут.

stroychik.ru

Насосы для повышения давления воды в частном доме, квартире

Содержание

Едва ли не главным параметром в современной системе водоснабжения является уровень давления. Комфортный уровень давления воды в трубах дает нам возможность эксплуатировать всю систему без каких-либо проблем. Если же в водопроводе есть с этим неполадки, то они автоматически сказываются и на его эксплуатационных характеристиках.

Насос для повышения давления с сухим ротором

Но что делать, если в водопроводе не хватает давления воды? Ответ очень простой. Устанавливать насосы для повышения давления.

Особенности и назначение

Как мы все знаем, современный водопровод в квартире или загородном доме состоит из нескольких основных конструкций или элементов. Едва ли не самым главным из них считается непосредственно трубопровод.

По трубопроводу водяные потоки текут к кранам, которые затем можно добыть в любом пригодном для этого месте. За свободное течение воды по трубам отвечает давление в системе. По европейским стандартам давление в системе водоснабжения должно равняться минимум 4-5 атмосферам.

Это объясняется необходимыми требованиями, что предоставляются различными дополнительными сантехническими приборами. Так, стиральная машинка не сможет функционировать, если давление воды в системе не будет равняться 2 атмосферам. Она просто не запустится.

Душевые кабинки с напорной системой и разнообразные ванны джакузи требуют еще более серьезных условий. Они уже могут нормально эксплуатироваться, если давление воды в системе водоснабжения равняется минимум 4 атмосферам. Различные приборы для гидромассажа не ограничиваются и заявленными характеристиками.

Читайте также: что такое и как работает напорный насос для дома?

Как видим, к условиям в современном водопроводе предоставляются серьезные требования. Причем далеко не всегда они им отвечают. Так, в среднестатистической квартире давление воды в водопроводе может равняться всего лишь 2.5-3 атмосферам. Хороший напор тоже бывает, но здесь скорее все зависит от качества оборудования, что обслуживает многоквартирный дом.

В загородных домах, коттеджах и особняках ситуация осложняется тем, что заниматься созданием тамошних систем водоснабжения людям приходится самостоятельно. И далеко не всегда один единственный насос способен обеспечить нормальные условия в водопроводе. Особенно если схема прокладки труб была спланирована ошибочно или с нарушением определенных норм.

Читайте также: как создать систему водоснабжения из колодца своими руками?

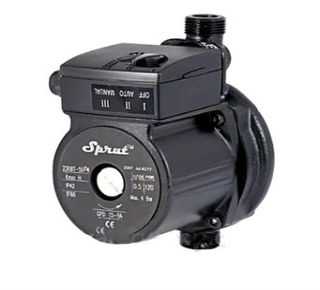

Циркуляционный насос от компании Спрут

Бывают и крайние случаи, когда уровень давления в водопроводе не просто упал. Его там попросту нет, так как вода не доходит до потребителя. Например, если стояк слишком длинный, и подкачивающие насосы на входе не способны поднять воду на достаточный уровень.

В этом положении монтировать насосы, повышающие давление смысла нет. Придется устанавливать повысительные насосные станции с мощным оборудованием, что, по сути, замкнет систему на вас самих. Такие насосы стоят довольно дорого, но они позволят вам организовать приток не только холодной, но и горячей воды.

А также сделать систему водоснабжения в квартире или доме полностью автономной. В таком случае про стандартный насос для повышения уровня давления в сети можно забыть, ведь его функции полностью заменит станция.

Используют насосы такого типа как в быту, так и в промышленности. Однако в быту повысительный насос встречается чаще, ведь и проблем с давлением у людей появляется намного больше. В промышленности же повысительные насосы являют собой крупные резервные установки, что работают на погашение аварийных ситуаций.

Насос включается в тот момент, когда система зафиксировала критическое падение давления, и выключается только после полной остановки циркуляции носителя, или устранения неполадок.
к меню ↑

Виды и характеристики

Как видим, насосы для повышения давления имеют разные конструкции и по этому параметру они очень серьезно отличаются друг от друга. Для начала рассмотрим их главное деление по типу конструкции и предназначению. По этим параметрам их делят на:

• Циркуляционные насосы повышения уровня давления;
• Самовсасывающие повысительные насосные станции для систем водоснабжения.

Насосная станция для повышения давления Grundfos

Первая разновидность – это стандартный повысительный насос. Циркуляционным его называют из-за его способствования циркуляции жидкости в трубах. Устройство имеет, как правило, небольшие габариты и очень компактно. Его врезают в определенный участок трубопровода, что повысить на нем уровень давления и скорость циркуляции жидкости.

Изначально эти насосы задумывались для обустройства систем подачи горячей воды и отопления. Это объясняется серьезной протяжностью отопительных контуров, а также их сопротивлением в местах узловых соединений.

В естественных условиях носитель просто не может нормально циркулировать в системе водоснабжения, поэтому используется специальный насос, повышающий давление.

В стандартном водопроводе ситуация аналогичная. Просто здесь уже устройство применяется не столько для подкачки горячей жидкости, сколько для стимулирования общего уровня движения воды.

Состоит циркуляционник из небольшого двигателя, что вращает роторную часть с крыльчаткой. Именно этот небольшой механизм способен нагнетать воду в камере и существенно улучшить характеристики всего трубопровода.

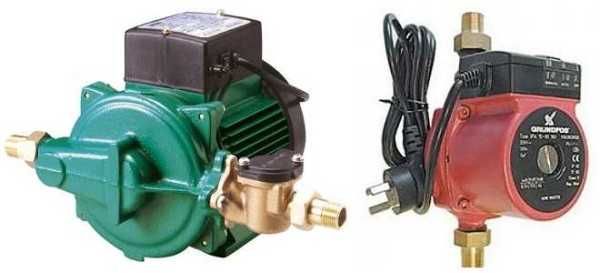

Самые популярные насосы повышения давления выпускает компания Wilo. В частности, линейки Wilo TOP, Wilo Star-RS, Wilo Star и т.д.

Теперь обратимся ко второй разновидности повысительных насосов. Это уже куда более серьезный агрегат, который отрезает систему водоснабжения от внешней подпитки.

Состоит он из поверхностного насоса и гидроаккумулятора. Поверхностный насос имеет самовсасывающий принцип действия, то есть он способен поднимать жидкость в трубах, даже если она у вас на этаже вообще недоступна.

Затем насос подкачивает достаточное количество воды в гидроаккумулятор, на котором система и замыкается. Гидроаккумулятор, за счет наличия воздушной мембраны и обратных клапанов, способен регулировать уровень давления в системе и поддерживать его на приемлемом уровне.

Читайте также: принцип работы и модельный ряд гидроаккумуляторов Джилекс.

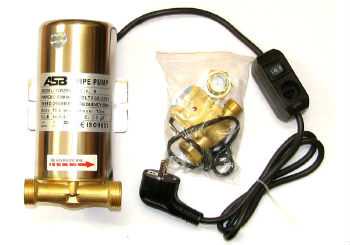

Насос для повышения давления ASB в базовой комплектации

Настройку его можно производить за счет настройки реле давления. Оно же осуществляет автоматизирование всех процессов.

Из моделей самовсасывающих насосов рекомендуем обратить внимание на образцы из линеек Wilo Jet, Wilo WJ и Wilo MHI. Хотя последние лучше применять только в крайних случаях, когда необходимо обеспечить крупную систему водоснабжения, у которой есть фундаментальные проблемы с напором воды в трубах.

Циркуляционный насос также разделяют по типу носителя на образцы, что подходят для стимулирования движения:

• Холодной воды;
• Горячей воды.

В первом случае мы имеем дело с простейшими моделями, что выполняются из довольно дешевого пластика. Они способны перекачивать жидкость с температурой до +40 градусов по Цельсию, но длительного контакта с горячей жидкостью не выдерживают.

Вторая разновидность уже стоит дороже и предназначается для обслуживания в системе отопления или горячего водоснабжения. Здесь уже производитель вынужден применять дорогие полимеры, нержавеющую сталь и качественную резину.

Если говорить о конкретных характеристиках, то циркуляционный насос отличается слабой мощностью. Он требует от системы меньше энергии, чем стандартная лампочка.

При этом повышать давление он может на 2-3 атмосферы. Образцы с мощными движками способны делать это намного эффективнее. Что же до производительности, то такое модели способны перекачивать до 2-3 кубометров жидкости в час.

Водяные станции для повышения давления имеют гораздо большую мощность. Самовсасывающий насос в этой системе будет потреблять минимум 2 кВт электричества во время работы, но и мощность у него соответствующая. Ведь он способен поднимать жидкость в трубах с расстояния до 12 метров, причем делает это быстро и качественно.
к меню ↑

Советы по выбору повысительных насосов

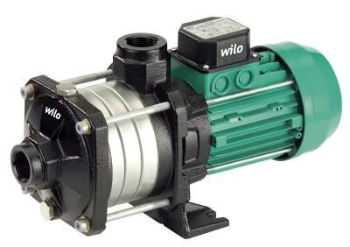

Самовсасывающий поверхностный насос для повышения давления Wilo

Если вам нужно выбрать бытовой насос для повышения давления в трубопроводе, то следует руководствоваться сухими расчетами и конкретными характеристиками оборудования. Для начала рекомендуется обратиться к специалисту, чтобы тот оценил состояние вашей системы.

В крайнем случае, измерьте давление самостоятельно. Это поможет вам выбрать водяные насосы оптимальной мощности. Ведь нет никакого смысла в том, чтобы переплачивать за слишком мощное оборудование, которое в вашем случае просто не сможет раскрыть свой потенциал.

Циркуляционный образец для повышения давления стоит покупать, если вода в трубах у вас имеется, но ее напор слишком слабый. Причем для нивелирования недостатка в 2-3 атмосферы хватит и одного образца. В некоторых случаях необходимо ставить два насоса. Но такое бывает довольно редко.

Насосные повысительные станции стоит выбрать, если воды в кране у вас вообще нет, но ниже по уровню в системе (например, у соседей снизу, если вы жилец многоквартирного дома) она имеется.

В таком случае самовсасывающий насос будет подкачивать жидкость на ваш уровень, а гидроаккумулятор полностью замкнет систему и даст вам возможность контролировать ее состояние самостоятельно.

Из популярных производителей лучше покупать насосы Wilo или Grundfos. Так как компании Wilo и Grundfos зарекомендовали себя на рынке с лучшей стороны и проверены временем.
к меню ↑

Особенности и технология подключения

Насосы для повышения давления в водопроводе монтируются довольно легко. Как правило, их врезают на входе в систему, чтобы стимуляция движения жидкости проходила максимально удобно и эффективно.

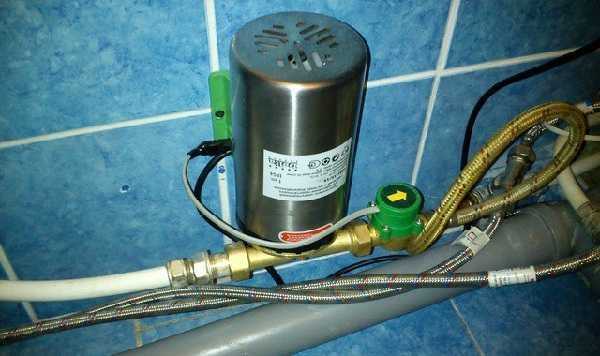

Пример подключения насоса для повышения давления воды

Так, циркуляционные модели врезают в трубы на определенном участке. Все что вам нужно – это подключить устройство к трубам, загерметизировать соединения и подвести электричество. Затем остается протестировать работу устройства на практике.

Стоит запомнить, что циркуляционные модели надо монтировать в единственном положении. Правильная позиция будет указана производителем на упаковке. Если вы установите устройство ошибочно, то оно либо будет работать плохо, либо вообще откажется запускаться.

Насосные станции самому лучше не подключать. Их придется тоже врезать в систему, но здесь уже нужно собирать всю конструкцию, подводить к насосу входящий и выходящий шланг. Затем подключать гидроаккумулятор и реле давления.

Причем все эти процессы нуждаются в качественной настройке, что далеко не каждому человеку по плечу. Впрочем, многие народные умельцы с такими задачами справляются. Делать ли это самостоятельно – решать вам.
к меню ↑

Монтаж насоса для повышения давления в системе (видео)

 Главная страница » Насосы

byreniepro.ru

рекомендации по выбору, установка и возможные ошибки

Среди всех коммуникаций, устанавливаемых в частном доме, наиболее важной считается система водоснабжения. Причем речь идет не о традиционном трубопроводе с краном. Так, специалисты рекомендуют использовать насос или даже насосную станцию, что сделает водопровод действительно производительным и эффективным.

Выбор насосного оборудования

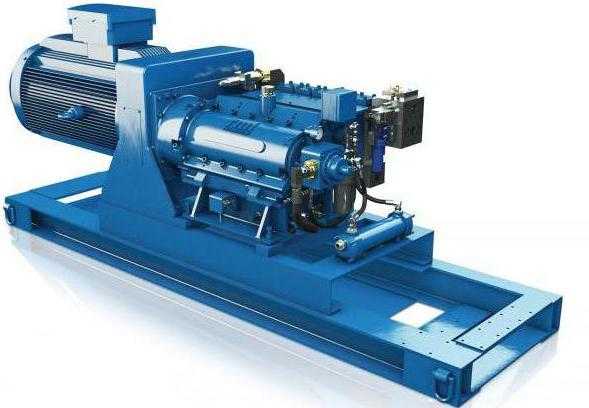

Специальные насосные станции делятся на 2 группы: бытовые и промышленные. При организации водоснабжения в частном доме рекомендуется использовать первую разновидность. Благодаря подобным насосам удается обеспечить всех жильцов питьевой водой, а также организовать полив огорода и позаботиться об удовлетворении различных бытовых нужд, включая использование санузла и стиральной машины. При выборе оборудования необходимо учитывать источник подачи воды. Это может быть централизованный водопровод, а также скважина либо колодец.

Все насосы делятся на ручные и автоматические. Для домашнего водоснабжения лучше выбрать вторую разновидность, ведь ее функционирование более простое и удобное, однако такие модели стоят дороже. Также следует учесть производительность и напор оборудования, а значит, перед покупкой нужно выполнить соответствующие расчеты.

Выбор места для оборудования

Насос или насосную станцию необходимо расположить в определенном месте. Это может быть кессон либо подвальное помещение. Чаще всего встречается второй вариант. В данном случае необходимо особое внимание уделить монтажу, чтобы избежать повреждения оборудования из-за возможного подъема воды. Другими словами, агрегат фиксируют на специальной подставке вдали от стен. При этом важно позаботиться об отоплении подвала.

Если вы выбрали кессон, то эта конструкция также должна быть утеплена. Более того, следует убедиться, что глубина, на которой будет выполнен монтаж кессона, составляет хотя бы 2 м.

Подключение насоса к водопроводу

Чаще всего жители частных домов решаются на самостоятельную установку насосного оборудования и его подключение к центральному водопроводу при недостаточном давлении. Подобная проблема возникает по таким причинам:

• изменение гидрогеологических условий;
• увеличение водопотребления, вызванное приростом населения;
• использование устаревшего оборудования.

Перед установкой насоса следует обратить внимание на характеристики воды, ведь здесь могут быть вредные примеси, которые необходимо отфильтровать, чтобы они не попали в насос. Подобное часто случается с вибрационными моделями.

Важно помнить о том, что монтаж выполняется в несколько этапов.

1. В первую очередь необходимо разъединить трубу водопровода в определенном месте.
2. Затем конец магистрали фиксируют к накопительной емкости.
3. После этого необходимо подсоединить второй конец трубы.
4. Далее наступает черед монтажа электропроводки и регулировки насосного оборудования.

Благодаря правильной настройке агрегата удастся достигнуть оптимального давления в системе водоснабжения. Если окажется, что станция отключается раньше времени, то необходимо немного уменьшить давление.

Ошибки при монтаже оборудования

Многие люди, которые решились впервые заняться установкой и подключением насоса, допускают несколько основных ошибок.

• Некорректный выбор оборудования часто приводит к необходимости покупки нового насоса. Также впоследствии может потребоваться ремонт скважины. Чтобы не столкнуться с такими неприятными последствиями, стоит выполнить несколько важных расчетов и проконсультироваться со специалистом.
• Распространенной ошибкой считается завышенное потребление воды. Другими словами, насос включается слишком часто из-за повышенных нагрузок, а значит, оборудование быстро сломается. Если обнаружить проблему до выхода из строя насосной станции, достаточно врезать дополнительный бак хотя бы на 20 л. Это поможет компенсировать нагрузку.
• Некоторые люди не задумываются о возможных скачках напряжения, из-за которых электрооборудование может быстро выйти из строя. Подобная проблема часто наблюдается в сельской местности. Чтобы избежать поломки насоса, необходимо во время монтажа установить стабилизатор либо дополнительный источник электропитания.

Неисправности и ремонт насосной станции

Выполнить ремонт оборудования можно самостоятельно. Для этого необходимо в первую очередь установить неисправность, а затем устранить ее.

• Если после самостоятельного монтажа насос функционирует, но вода не поступает, стоит проверить обратный клапан. Также важно убедиться в том, что между колодцем и насосом, а также в камере оборудования есть вода. В некоторых случаях для решения проблемы достаточно чуть ниже опустить агрегат.
• В случае когда устройство после установки слишком часто отключается, важно проверить давление. Также к данной проблеме может приводить разрыв диафрагмы. Соответственно, придется заменить этот элемент.
• Если оборудование работает, однако вода поступает рывками, то причиной является подсос воздуха. Устранить проблему поможет проверка всасывающего трубопровода, а также уровня воды в скважине.
• В ситуации когда насос не отключается, главной причиной является неисправность реле давления. Соответственно, придется отрегулировать данный элемент. В некоторых случаях достаточно почистить его входное отверстие.
• Когда насос перестает включаться, необходимо осмотреть двигатель. В дополнительной проверке также нуждаются электропитание, пусковой конденсатор и контакты реле давления. Если в процессе осмотра выяснится, что двигатель сгорел, его следует заменить.
• Во время эксплуатации насос может гудеть и не функционировать в том случае, если крыльчатка из-за долгого хранения склеилась с корпусом. Другой вероятной причиной может быть низкое напряжение в электросети или поломка конденсатора.

Благодаря самостоятельной установке насоса можно сэкономить немало средств при организации системы водоснабжения. Естественно, для этого необходимо выбрать подходящий агрегат и правильно его подключить его. В результате оборудование сделает систему водоснабжения действительно эффективной и прослужит довольно долго.

stoki.guru

Как установить насос для повышения давления воды в доме

Насос для повышения уровня давления воды в водопроводе

Работоспособность системы водоснабжения в доме в значительной мере зависит от давления в магистралях. При достаточно низком давлении нарушается функционирование бытовой техники, в частности стиральной и посудомоечной машин. Кроме этого, перебои в подаче воды вызывают дискомфорт и раздражение.

В связи с этим требуется принятие дополнительных технических мер по созданию в магистралях подачи воды необходимого напора. Для этого использую насос для повышения давления. Узнаем что это за агрегат.

Характеристика насосов повышения давления

Способы поддержания давления в системе водоснабжения

В соответствии с установленными требованиями к обслуживанию многоквартирных домов водоснабжением, давление в магистралях подачи воды должно составлять порядка четырех атмосфер. При подаче воды бывают ситуации, когда напор в трубах может быть достаточно высоким в пределах шести или семи атмосфер. Это приводит к разрывам мест соединения труб, выводит из строя бытовое оборудование. Если насос для повышения давления работает плохо, в пределах двух атмосфер, также нарушаются условия бесперебойной работы посудомоечной машины или стиральной.

Для обеспечения в магистральных системах водоснабжения требуемого уровня давления применяют дополнительные меры, путем установки устройств, способных поддерживать напор воды в соответствии с нормативными требованиями.

Определить первопричины перепадов давления в системах водоснабжения можно по наличию напора воды в кранах, например, слабое течение из крана или отсутствие воды на последних этажах высоток. Формы решения этих проблем могут быть различными, с учетом многих факторов, таких как пропускная способность труб, которые могут быть забиты грязью или известняком, объема потребления и других причин.

В случае если давления нет по естественной причине отсутствия напора, то потребуются дополнительные меры. Они заключаются в установке насоса, обладающего возможностями повышать давление или насосной станции самовсасывания. Монтаж этого оборудования позволит решить появившиеся проблемы, но для этого следует обеспечить его правильное подключение и умелое обращение в последующем.

Особенности насосного оборудования

Осуществляя выбор насоса, в первую очередь следует учесть причины падения давления. От этого зависит мощность выбираемой модели, способы ее установки в трубопровод. Иногда требуется монтировать центробежный насос с гидроаккумулятором, способный создать требуемое высокое давление.

Независимо от существующих моделей насос для повышения давления, может включаться одном из выбранных режимов:



• ручного управления. При этом необходимо постоянно следить за работой насоса с целью недопущения его перегрева, а также своевременного отключения при отсутствии воды;
• автоматический режим функционирования оборудования с помощью датчика протока. При открытии крана и поступлении воды, происходит автомат.подключение. При отсутствии воды насос находится в не рабочем состоянии, что продляет его срок эксплуатации. Кроме этого, оборудование этого типа достаточно экономичное.

Существующее насосное оборудование отличается также и по методу охлаждения их корпуса. Этот процесс может протекать с использованием крыльчатки мотора насоса. Охлаждение достигается с помощью лопастей на вале ротора. В этом случае работа двигателя практически бесшумна и с высоким коэффициентом полезного действия. Охлаждение двигателя можно достичь посредством перекачки жидкости, при этом насос также работает бесшумно.

При монтаже насосного оборудования первостепенное значение имеют и его размеры. Так как, установка довольно часто осуществляется в стесненных помещениях. Врезку в водопроводную магистраль проводят обычно у входа в дом или квартиру. При этом важно учитывать, что насосы могут использоваться для отдельной перекачки только холодной воды или горячей. Существуют и универсальные насосы для любого вида воды.

Кроме этого, выпускается оборудование с мощными двигателями, способное осуществлять подачу воды из скважины или с нижних этажей многоквартирных домов. Насосные станции с функциями самовсасывания бывают с гидроаккумулятором. Специалисты рекомендуют использовать именно эти насосные станции, даже с небольшой емкостью. Хотя большинство владельцев частных домов предпочитают насосы без них.

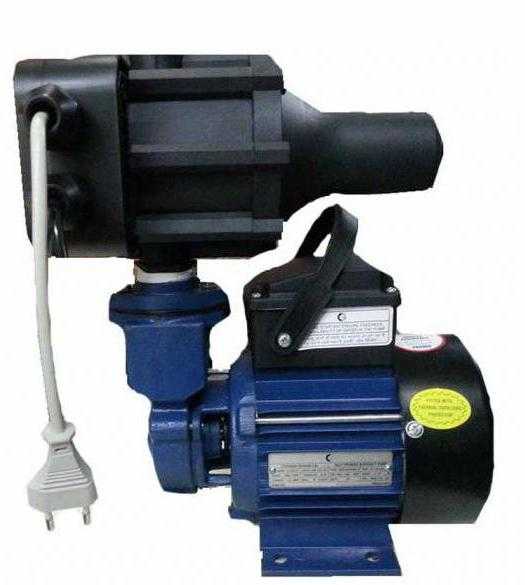

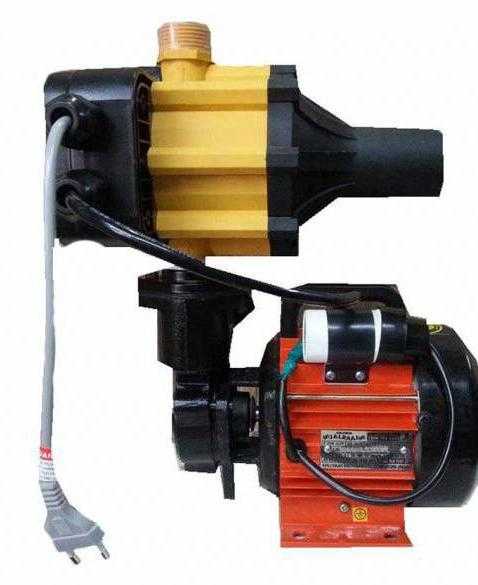

Насосная станция представляет собой центробежный насос поверхностного типа. Он подключается к гидроаккумулятору, а также к реле давления и повышает напор воды в системе водоснабжения.

С помощью станции производится забор воды и осуществляется ее поступление в специальную емкость. Это позволяет пользоваться водой при отключении насоса. В период пользования в системе водоснабжения постепенно будет падать давление, достигнув определенного показателя. После чего произойдет срабатывание реле и включение насоса.

Бытовые насосы повышения давления

При выборе насосной станции необходимо обратить внимание на следующие нюансы:

• определить предстоящую нагрузку оборудования;
• провести расчетные показатели требуемой мощности и пропускной способности насоса;
• определить размеры выбранного помещения для монтажа насосной системы;
• тщательно ознакомиться с деятельностью фирмы производителя.

Для проведения правильных расчетов лучше всего пригласить специалистов профессионалов. Причем большинство организаций, занимающихся реализацией насосного оборудования, эту услугу оказывают совершено бесплатно. Кроме того, приобретать насосное оборудование следует в фирменных магазинах, где можно получить профессиональную консультацию, гарантию на эксплуатацию и избежать подделок.

aquarem.ru

Какой повышающий насос для квартиры выбрать? Установка повышающего насоса на водоснабжение

Если в квартире отмечается достаточно низкое давление воды, то вы можете приобрести повышающий насос для квартиры. Проблемы малого напора могут доставить неудобства жильцам, а также негативно сказаться на работе техники бытового назначения. Из-за малого напора могут перестать функционировать бойлеры, посудомоечная и стиральная машины. Если вы столкнулись с подобной проблемой, то есть смысл задуматься о приобретении описываемого оборудования.

Определение задачи и выбор оборудования

Если вам необходим повышающий насос для квартиры, первоначально необходимо решить, какова природа проблемы. Это может быть низкое давление, а также частые его перепады. Если на последних этажах многоэтажной постройки и вовсе отсутствует напор, то, скорее всего, придется приобрести насосную самовсасывающую станцию.

Основные параметры при выборе оборудования

Первоначально необходимо определить задачу, которая будет поставлена перед насосом. Он может регулировать, понижать или повышать давление. На следующем этапе вы должны определить, какими характеристиками должно обладать устройство. Нельзя выбирать аппарат без информации о размерах обслуживаемой территории. Таким образом, важно узнать, каковы габариты помещения, где будет располагаться насос.

Компактное решение

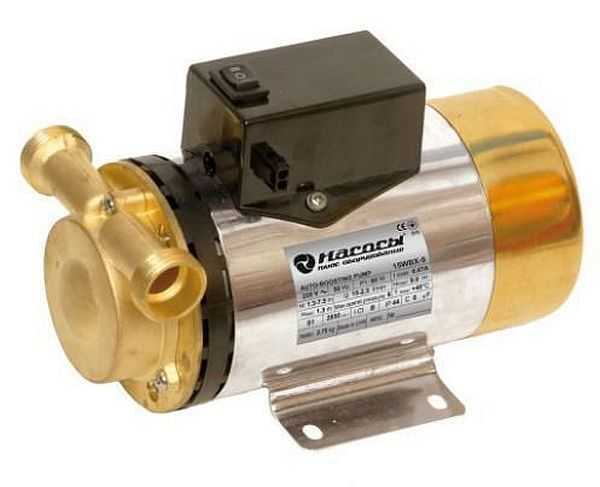

Повышающий насос для квартиры может использоваться для незначительного увеличения давления в системе. Такая необходимость может возникнуть в том случае, когда требуется повышение давления на 1,5 атмосферы. При этом установки компактного оборудования окажется вполне достаточно. Это устройство устанавливается непосредственно в водопроводную трубу. Подключение такого агрегата производится перед точкой фиксации труб, а также около бытовых приборов. Выбор устройства будет зависеть от необходимости усиления малого напора. Если есть необходимость поднять воду снизу наверх, то специалисты рекомендуют выбирать центробежный насос, снабженный гидроаккумулятором.

Выбор насоса по режимам работы

Повышающий насос для квартиры может работать в одном из двух режимов. В зависимости от этого вы сможете подобрать необходимую модель. Разные варианты оборудования обладают ручным управлением или автоматическим. Для того чтобы предотвратить возникновение перегрева в ходе работы, если насос предполагает ручное управление, есть необходимость постоянно следить за показателями и своевременно отключать оборудование. Если не соблюдать данные правила, то агрегат может перегреться, а впоследствии и вовсе выйдет из строя. Повышающий насос для воды в квартире может работать и в автоматическом режиме. При этом регулирование процесса происходит посредством датчиков в протоках. Включение оборудования происходит в тот момент, когда оказывается открытым водопроводный кран. Если вода не льется, то насос будет находиться в состоянии покоя. Специалисты советуют выбирать именно такие разновидности оборудования, так как использовать их гораздо удобнее по сравнению с ручной разновидностью. Агрегаты снабжаются специальными протекторами, которые исключают вероятность включения в тот момент, когда вода не течет. Это позволяет экономить и гарантирует долговечность устройству.

Выбор насоса по способу охлаждения

Повышающий насос для воды в квартире может охлаждаться разными способами. Среди прочих методов можно выделить крыльчатку двигателя, которая представляет собой лопасти, находящиеся на валу. Они и охлаждают устройство. Данный механизм, снабженный сухим ротором, позволяет оборудованию работать бесшумно и способствует повышению коэффициента полезного действия. Насос, повышающий давление в водопроводе, может охлаждаться за счет жидкости, которая перекачивается в процессе работы. Механизм, который снабжен мокрым ротором, почти не создает шума, в особенности если проводить сравнение с предыдущим вариантом.

Когда стоит выбрать насосную станцию

Перед тем как приобретать насос, повышающий давление в водопроводе, необходимо поинтересоваться, является ли проблемой именно низкое давление, а не засоренность трубы. Дело в том, что с годами трубы изнутри покрываются налетом и механическими частицами, которые остаются после фильтрации. Их объем увеличивается, что становится причиной низкой пропускной способности системы. Если причина состоит в этом, то сколь угодно современная и эффективная насосная станция не будет способна решить проблему. При этом нужно будет заменить всю систему водопровода. Однако если проблема все же в низком давлении, то можно предпочесть насосную станцию, которая обладает более высокой мощностью по сравнению с обычным насосом. С помощью нее можно будет поднять воду даже из самых нижних ярусов дома. Станция предполагает наличие центробежной конструкции, которая подсоединяется к реле гидроаккумулятора. В процессе работы жидкость перекачивается из системы, поступая в накопительный бак. Такой вариант пригоден в тех случаях, когда достаточно часто происходит аварийное выключение воды. В этом случае вы можете использовать запасенную в воду. При отключении воды давление будет со временем снижаться, пока не достигнет определенной отметки. После того как реле достигнет заданного уровня, реле автоматически сработает и поспособствует включению насоса. Если вы решили приобрести насосную станцию, то должны будете подумать и о том, какой объем должен иметь бак для воды. Чем больше его вместительность, тем дольше прослужит насос и тем реже он будет включаться и выключаться.

Почему стоит выбрать для квартиры насос с водным охлаждением

Если вы рассматриваете повышающие водяные насосы, то должны подумать, какую разновидность выбрать для своего жилища. Специалисты наиболее часто советуют приобретать модели, которые работают за счет водяного охлаждения. Эта рекомендация обусловлена тем, что маленький насос будет достаточно просто зафиксировать к водопроводной трубе, помимо прочего, произвести такие работы вы сможете самостоятельно. В качестве дополнительной положительной особенности таких насосов выступает мокрый ротор, который обеспечивает бесшумную работу. Поэтому его можно установить в любой точке квартиры, не опасаясь, что оборудование станет причиной дискомфорта. Установка повышающего насоса с водяным охлаждением рекомендована еще и по той причине, что он обладает низкой стоимостью. Поэтому при необходимости таких насосов может быть установлено несколько перед приборами, которые не могут работать без напора. Конструкция предполагает наличие умной автоматики, которая защищает устройство от сухого хода, это указывает на то, что оборудование выключится, когда в трубе исчезнет вода. Если вами будет производиться установка повышающего насоса на водоснабжение, то вы сможете выбрать оборудование, которое работает за счет водяного охлаждения. Наиболее часто такие агрегаты обладают возможностью работать в одном из двух режимов. Среди них можно выделить автоматический и ручной. Мастер должен помнить только о том, что такое устройство не терпит грязной воды. Поэтому если вода в трубах имеет посторонние включения, то насос придется периодически чистить.

Проведение монтажных работ

Установка повышающего насоса на водоснабжение производится в несколько этапов. Осуществить такие работы совсем несложно, однако перед началом манипуляций необходимо ознакомиться с технологией. Первым шагом станет проведение разметки в том месте, где предполагается производить монтажные работы. Далее мастер должен перекрыть воду и открыть кран смесителя, чтобы устранить лишнее давление. Используя углошлифовальную машину, нужно будет вырезать кусок трубы, следуя меткам. По краям должна быть нарезана резьба, а после ввинчены резьбовые переходники. Монтаж повышающего насоса на следующем этапе предполагает использование фитингов-американок, которые поставляются вместе с оборудованием. Их нужно будет соединить с переходниками.

Заключительные работы

Мастер должен будет установить насос на отведенное место. Для подключения кабеля электропитания нужно использовать влагозащищенную розетку. Рекомендуется произвести установку автомата в 10 миллиампер. Эти рекомендации позволят вам произвести работы правильно.

fb.ru

Правильный расчет и подбор насоса для обустройства водоснабжения в частном доме

Организовать включение в систему централизованного водоснабжения частного дома, дачи или коттеджа удается нечасто. Обычно их владельцам приходится решать вопрос об автономной системе водообеспечения своего жилища.

Но, даже если есть возможность подключения к проходящему рядом с домом городскому или поселковому водопроводу, иметь при этом на участке независимый источник воды — не самая плохая идея как с точки зрения экономической, например, используя его для полива, так и в качестве гарантии от внезапных отключений центральной системы.

Общая информация

Система автономного водоснабжения частного дома состоит из нескольких компонентов:

1. Водный источник:

• Колодец — искусственная выработка‑шахта, выкопанная для сбора подземных грунтовых вод в поверхностном водоносном слое до глубины 10~15 м и укрепленная от осыпания.
• Скважины. Выполняются методом бурения и бывают нескольких типов:
  • Безнапорные: «на песок» — до 50 м, «на известняк» — до 150 м.
  • Артезианские — свыше 150 м.
  • Абиссинские и др.
• Искусственные водоемы. Емкости для сбора талых, дождевых вод. При имеющемся поблизости ключе или роднике можно организовать углубленный отвод его русла.
• Естественные водоемы. Ручьи, реки, озера.

Потребители воды на участке и в доме: мойки, раковины, ванны, сауны‑бани, бассейны, полив.

Система подачи и распределения: насосы, накопительные емкости, трубопроводы.

При проектировании автономной системы первым встает вопрос о подборе насоса для водоснабжения частного дома, как одной из самых ответственных и, если уж говорить о качестве работы и долговечности, наиболее дорогостоящей части гидротехнического оснащения. И выбор его обусловлен, прежде всего, типом источника воды на участке, а затем — выбранной схемой водоснабжения.

Конструкционные различия

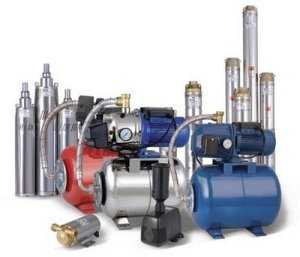

Гидронасосы бывают следующих конструктивных типов:

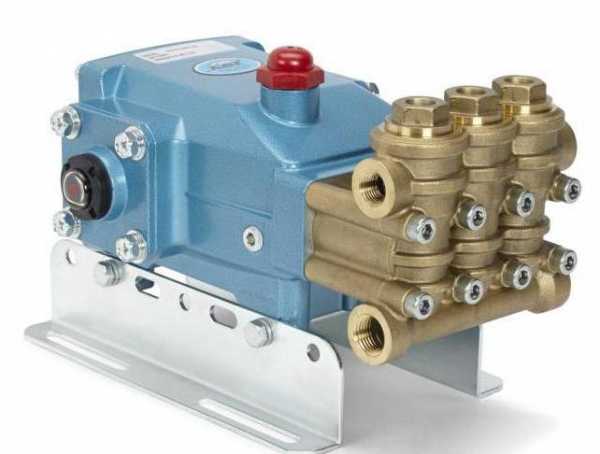

• Поршневые. Теперь уже практически не применяются для небольших насосных станций ввиду громоздкости, малого кпд, невысокого жизненного ресурса.

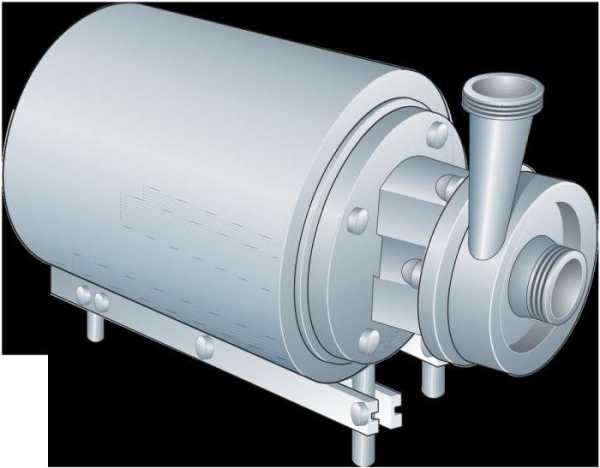

• Центробежные. Одни из самых популярных и востребованных благодаря простоте конструкции, экономичности и высокой надежности.
• Турбинные. Подобны центробежным, но не с боковым, а осевым расположением лопаток. Более мощные и производительные. Используются в основном на промышленных гидротехнических сооружениях.
• Роторные или так называемые винтовые насосы. Отличаются малыми габаритами по диаметру, потому наиболее пригодны для подъема воды из скважин.
• Вибрационные или мембранные. Дешевые, но малопроизводительные. Известны давно выпускающиеся для дачников модели «Ручеек», «Малыш».

Виды по типу размещения

По способу размещения водоснабжающие гидронасосы подразделяются на два класса:

1. Поверхностного типа. Располагаясь в стороне от источника воды, обеспечивают ее всасывание по опущенной в колодец или скважину трубе.

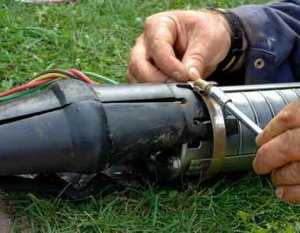

2. Погружные. Полностью опускаются в воду на некоторую глубину.

Иногда в отдельный класс выделяют насосные станции, которые по сути являются компактным самодостаточным водонапорным комплексом, состоящим из поверхностного насоса, накопительного мембранного бака‑гидроаккумулятора, реле давления воды и схемы управления.

Какой лучше выбрать?

Перед тем как выбрать водяной насос для дома, следует сравнить преимущества и недостатки двух их основных видов:

Поверхностные насосы	Погружные
Устанавливаются стационарно. Проще в обслуживании.	Для ремонтно‑профилактических работ требуют подъема из скважины или колодца на поверхность.
Нуждаются в двух трубопроводах: всасывающем и нагнетания.	Работают только на нагнетание.
Максимальная высота всасывания — 10 м. Реальная, с учетом потерь в трубопроводе и запаса на понижение уровня воды в колодце — не более 7~8 м.	Подъем с глубины ниже 10 м.
Нуждаются в заполнении жидкостью перед первым пуском или после ремонтных работ.	Готовы к работе сразу после погружения.
Существует опасность перегрева мотора при длительной работе.	Погруженный в воду насос охлаждается как наружной водой извне, так и прокачиваемой изнутри.
Необходимость консервации на зиму для летнего варианта водопровода.	На зиму достаточно слить воду из системы.
Работа сопровождается шумом.	Бесшумны.

Таким образом, для подъема воды из колодца проще использовать поверхностный насос или насосную станцию, а из скважины — погружной роторный либо центробежный.

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

• Максимальное значение расхода жидкости в л/мин или м³/ч.
• Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
• Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
• Начальное давление, для безнапорной скважины или колодца равное атмосферному.
• Конечное — требуемое давление в домашней системе водопровода.
• Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

• Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
• Уровень воды в колодце ниже нулевого на 4 м.
• Верхняя точка подъема воды на 15 м выше его.
• Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м + 4 м) / 10 = 1,9 м.
• Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен:

4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле:

Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

Включение в систему водоснабжения

Как говорилось выше, более других удобны в установке и эксплуатации готовые насосные станции, технические характеристики которых пригодны для водообеспечения небольшого дома на семью из 2~3 человек или дачи.

Подключение их сводится к нескольким простым шагам:

• Выбор места размещения.
• Подготовка надежного основания.
• Подведение необходимых трубопроводов.
• Всасывающую трубу, опускаемую в колодец, необходимо оборудовать сетчатым фильтром и обратным клапаном. Опустить ее следует на глубину не выше 1 м от поверхности воды.
• Подключение электрической сети и защитного заземления.

Внимание! Все водяные электронасосные агрегаты должны иметь защитное заземление или зануление, без которых их эксплуатация недопустима. Подключение их к силовому электрощиту необходимо производить через УЗО и автомат максимального тока.

Слабые места насосных станций и основные поломки

Выпускающиеся промышленностью насосные станции, или так называемые самовсасывающие насосы, привлекают:

• доступной ценой, меньшей, чем при отдельном приобретении всех комплектующих;
• компактными размерами;
• удобством установки и обслуживания;
• готовностью к эксплуатации сразу после приобретения.

Однако в их использовании имеются и недостатки:

• Ограниченная 7~8‑ю метрами высота всасывания. Ее можно увеличить на пару метров, расположив агрегат в заглубленном кессоне рядом с колодцем.
• Необходимость оборудования специального утепленного звукоизолированного помещения.
• Небольшая емкость гидроаккумулятора 20~50 л.
• Шум при работе.

Неисправности насосных станций могут быть вызваны следующими причинами:

• Внезапное отключение электроэнергии часто сопровождается гидроударом, способным нанести непоправимые повреждения.
• Загрязненность и низкое качество воды приводят к повышенному износу лопаток центробежного гидронасоса и заиливанию бака.
• Несоответствие условий эксплуатации техническим параметрам.

Например, одна из распространенных поломок связана с завышенным водопотреблением, когда частота включения/выключения станции значительно превышает паспортную. Это приводит к разрыву мембраны в баке‑гидроаккумуляторе.

Станция при этом не может создать требуемое давление в системе и частота включений еще больше увеличивается. Проверяется нажатием ниппеля на обратной стороне бака: если оттуда потекла вода — мембрана требует замены.

Еще одной распространенной неисправностью является поломка или неправильная регулировка реле давления, которая приводит к непрерывной работе станции без отключений.

Регулируется реле двумя пружинками разного размера. Большой устанавливают нижний порог, а маленькой — разницу между верхним и нижним.

Жители городских домов или квартир нечасто задумываются о том, что, подходя к крану на кухне либо в ванной и просто открывая его, они включают в работу отточенную для ее создания столетиями научных открытий, изобретений и инженерных решений огромную и сложную систему добычи водных ресурсов, их доставки и распределения.

Те же, кому приходится создавать для своего жилища такую систему в миниатюре, по‑настоящему дорожат ценностью этого поистине незаменимого источника жизни — воды.

sansovet.com
