Деревянные балки перекрытия и их размеры, виды и свойства

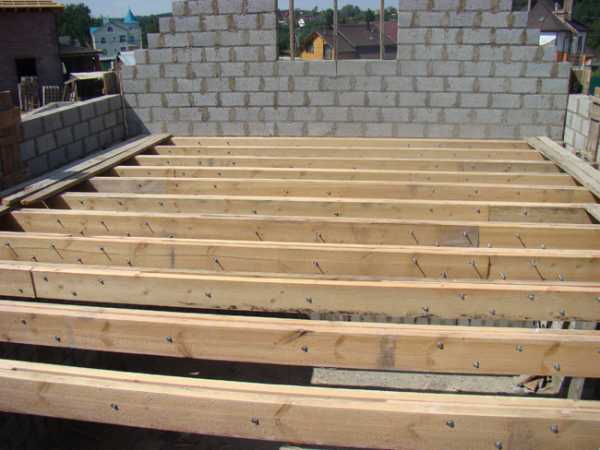

Перед возведением прочного строения требуется выполнить расчет балок перекрытия деревянных, которые задают параметры будущей конструкции.При расчете определяются оптимальные размеры сечения балок и расстояние между ними. Перекрытия из дерева получили широкое распространение при возведении частных домов и могут использоваться для брусовых, бревенчатых или каркасных конструкций.

Основное назначение балок перекрытия — принять на себя и распределить равномерно нагрузку по поверхности. Качественные показатели материала характеризуют прочность и устойчивость будущего дома. При выборе материала нужно учитывать его особенности. Поскольку дерево подвержено воздействию плесени и огня, то балки перед монтажом требуется обработать специальными защитными средствами.

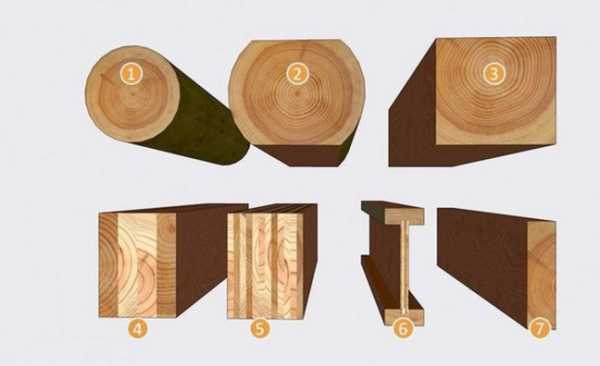

Виды деревянных балок и их свойства

Прежде всего, стоит выяснить, что же представляет собой перекрытие и для чего оно используется. Перекрытиями принято называть конструкцию, которая разделяет следующие части строения:

• жилые этажи, в том числе и мансардный этаж;
• подвал или цокольный этаж от жилых помещений;
• холодное чердачное помещение от пространства жилых комнат.

В результате верхняя часть перекрытия представляет собой основу, на которой будет монтироваться пол, а нижняя является основой для потолка. Деревянные балки используют при строительстве домов из бруса, поскольку нагрузку от железобетонных плит ни одна деревянная конструкция не выдержит.

Рассматриваемый материал может иметь разные размеры и виды, для него характерны свои плюсы и минусы. В первую очередь следует рассмотреть балки перекрытия из непрерывного массива. Для монтажа межэтажного перекрытия с применением данного материала используются только цельные изделия при длине пролета не более 6 м. Так достигаются высокие прочностные характеристики и в целом положительный эффект.

Если используются клееные балки перекрытия, то с их помощью можно перекрывать большие пролеты, что обусловлено технологией их изготовления. Для такого материала характерна высокая прочность. Используют их в ситуациях, когда на перекрытие будет воздействовать высокая нагрузка. Клееные балки имеют следующие положительные свойства:

• высокие показатели прочности;
• возможность перекрывать большие пролеты;
• простой монтаж;
• малый вес;
• длительный срок эксплуатации.

Клееная балка может достигать 20 м погонных в длину. Нет необходимости зашивать их снизу, так как изначально они имеют гладкую поверхность. Это придает особый стиль в дизайне интерьера. Обшивку выполняют только сверху.

Как определить длину деревянных балок?

Размеры, в частности длина балок, зависят от параметров будущего строения. В процессе расчета длина балки соответствует ширине перекрываемого пролета, также учитывается запас для заделки в стены, чтобы можно было закрепить конструкцию.

В зависимости от материалов, которые используются для возведения стен, и от пиломатериалов для перекрытия, будет отличаться и глубина заделки балок в стену. Если стена выполняется из бетона или кирпича, то глубина заделывания балок составляет 100 мм при использовании в качестве перекрытия досок. В случае применения бруса этот параметр увеличивается до 150 мм.

Если планируется перекрывать пролет в деревянном доме, то монтаж балок производится в специальные зарубки в стенах, глубина которых должна составлять минимум 70 мм. При монтаже балок с применением соответствующих крепежных элементов длина принимается равной ширине перекрываемого пролета. Для этого потребуется выполнить замер расстояния между двумя противоположными стенами, на которые будет выполняться крепление балок.

В зависимости от конструкции, балки могут выходить через стену наружу. К ним выполняют крепление стропильных ног, формируя скат крыши. Балка при такой конструкции может выступать на 300-500 мм. Брусом перекрывают балочный пролет шириной от 2,5 до 4 м. При этом максимально возможная величина перекрытия доской либо брусом составляет 6 м. Если требуется перекрытие пролетов большей длины (от 6 до 12 м), то применяется клееный брус, который, как уже было отмечено, отличается своей высокой прочностью. Из этого материала можно изготовить прямоугольные либо двутавровые балки. В случае использования обычного бруса либо досок требуется установка дополнительных опор для балок. Таковыми могут служить стены помещения или колонны.

Как рассчитать нагрузки на перекрытие?

Деревянные балки перекрытия, помимо собственного веса, испытывают нагрузку в процессе эксплуатации, состоящую из веса самого пола, мебели и передвигающихся людей. Данная нагрузка имеет непосредственную зависимость от типа перекрытия. Исходя из этого, рассчитывают возлагаемые на него нагрузки. Данный расчет выполняется на этапе проектирования, при этом его можно осуществить как при помощи специалистов, так и своими руками.

В первую очередь следует учесть вес материалов, которые используются для изготовления перекрытия. В качестве примера можно рассмотреть чердачное перекрытие, где в качестве утеплителя будет использоваться минеральная вата: такая конструкция способна выдержать нагрузку от собственного веса в пределах 50 кг/м².

Для вычисления эксплуатационной нагрузки необходимо обратиться к нормативной документации. Если чердачное перекрытие выполняется при помощи дерева, используется минеральная вата или пенопласт в качестве утеплителя и подшивка, то данный тип нагрузки согласно СНиП 2.01.07-85 рассчитывается следующим образом: 70*1,3=90 кг/м², где 70 — это нагрузка, соответствующая нормативам, в кг/м², а 1,3 — коэффициент запаса.

Чтобы определить общую нагрузку, производят суммирование: 50+90=140 кг/м². Для увеличения надежности значение округляют в большую сторону. В рассмотренном примере следует принять значение общей нагрузки за 150 кг/м². В случае интенсивной эксплуатации чердачного перекрытия при расчетах необходимо значение нормативной нагрузки увеличить до 150 кг/м². Итоговое значение составит 245 кг/м², округлив, получим 250 кг/м². Если в планах сделать чердачное помещение жилым, следует учесть вес мебели и пола. При расчетах значение общей нагрузки может составлять 400 кг/м².

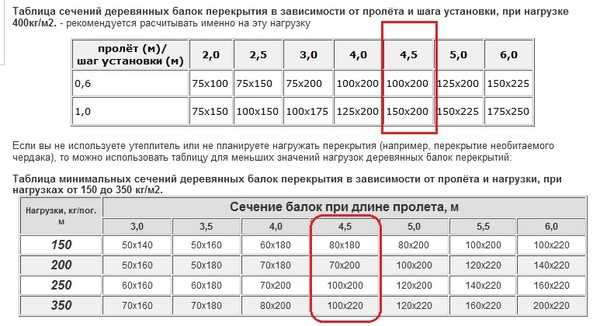

Как выбрать сечение и шаг между балками?

Измерив длину балок и ширину пролета, можно выполнять расчет шага укладки и сечения. Поскольку обозначенные величины связаны друг с другом, расчеты производятся при помощи одинаковых математических действий. Форма сечения может быть как прямоугольной, так и круглой. Оптимальной принято считать прямоугольную форму. Соотношение сторон прямоугольника должно быть следующим: 1:4:1, при этом высота должна быть больших размеров, чем ширина. Высота в большинстве случаев определяется толщиной применяемого утеплителя. Размеры балок по высоте могут находиться в пределах 10-30 см, по ширине — 4-20 см. Если перекрытия монтируются из круглого бревна, то его диаметр должен быть 11-30 см.

Что касается расстояния между балками, то минимальное значение должно составлять 30 см, максимальное — 1,2 м. При расчетах необходимо учесть ширину подшивки и применяемого утеплителя. Если есть необходимость, выполняют подгонку, чтобы обеспечить более простой монтаж. В случае возведения каркасного дома шаг между балками приравнивают к расстоянию между стойками каркаса.

Итак, расчет балок для перекрытия (деревянных) является важным и ответственным этапом, от правильности которого будет зависеть надежность конструкции. Расчеты должны проводиться с учетом существующих и утвержденных норм.

Если возникают сомнения в точности полученных значений, то их следует округлить в большую сторону. Таким образом удастся избежать аварийных ситуаций при эксплуатации строения. Если есть сомнения в полученных значениях при самостоятельных расчетах, рекомендуется обратиться к специалистам, которые сделают работу правильно и с учетом всех нюансов.

Видео: установка деревянных балок

derevostroika.ru

Размеры балки для опалубки

При возведении монолитных конструкций строителям часто приходится пользоваться несколькими разновидностями опалубочных систем, меняя их в зависимости от специфики заливаемого элемента. Для вертикальных перегородок оптимально использование щитовой опалубки, тогда как горизонтальные перегородки и колонны целесообразно возводить, используя балочные системы.

К балочным системам относятся опалубки, сформированные при помощи комплекса двутавровых балок, ригеля, вертикальных телескопических стоек и крепежных элементов. Используются балки и для опалубок вертикальных, в том числе с их помощью осуществляется заливка колонн и стен. Использование указанных комплексов обусловлено удобством при монтаже, за счет сравнительно небольшого веса балки, размерной вариативности, долговечности основных элементов и прочих факторов.

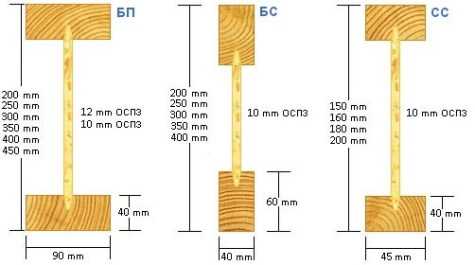

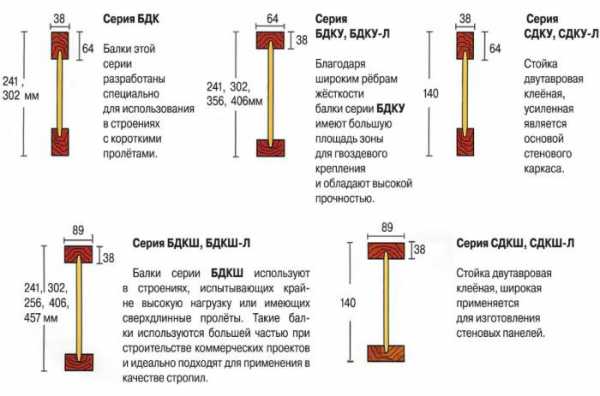

Основные типоразмеры деревянных двутавровых балок

Основные характеристики и разновидности балок для опалубки

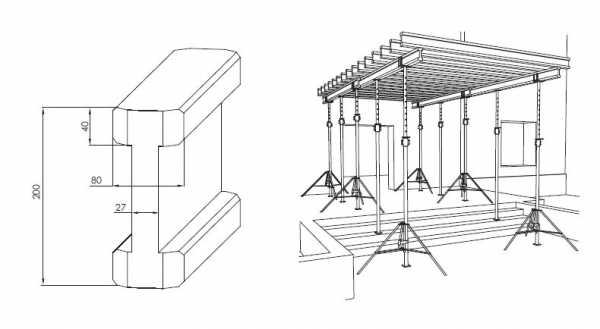

В настоящее время актуальны несколько разновидностей балок. В числе наиболее востребованных можно отметить балку отечественного производства – БДК-1. Данный элемент выполнен из бруса, окрашенного и обработанного защитными смесями. В стандартном исполнении балка обладает следующими параметрами:

• длиной от 1,5 до 4,5м;
• шириной — 8 см;
• высотой – 20 см.

На каждой балке имеется полка толщиной в 4 см и шириной плеча до 2,7 см. Благодаря конструкционным особенностям и используемому материалу, готовая конструкция из балок способна выдержать нагрузку, превышающую 400 кН.

Балка для опалубки перекрытий БДК-1

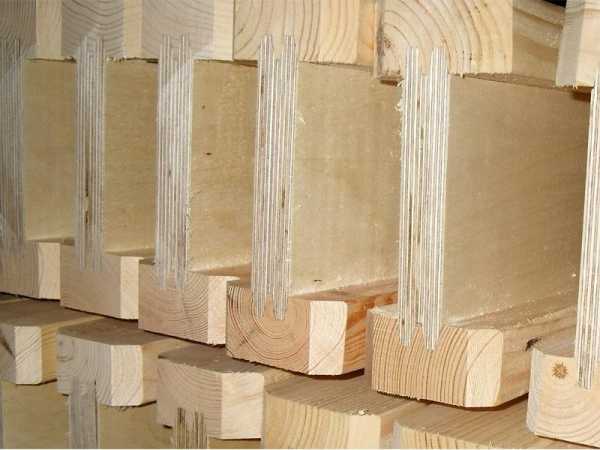

Изготавливается балка БДК-1 из LVL бруса и древесины хвойных пород, склеенных и обработанных синтетическими составами, блокирующими действие факторов среды и паразитарную активность. Классическую модель указанного типа можно узнать по характерной желтой окраске и соответствующей маркировке. Согласно ГОСТу балка БДК-1 должна обладать высокой плотностью (не ниже 450 кг/м3), показатель влажности не должен превышать 13%, а вес варьироваться в районе 6 кг/пог.м. Для того, чтобы готовая система соответствовала всем требованиям, собирая ее, следует выдерживать максимальный интервал между балками, который не должен превышать 1,5 метров.

Равноценным аналогом отечественной БДК-1 является балка Н-20, изготовленная из хвойного бруса и имеющая фанерную (ФСФ) сердцевину. Размеры балки для опалубки данной модификации колеблются в диапазоне от 1,8 до 4,5 метров, опалубки, собранные на её основе выдерживают нагрузку до 500 Н/пог.м. Качественная балка данной модификации должна отвечать требованиям ГОСТ 20850-84.

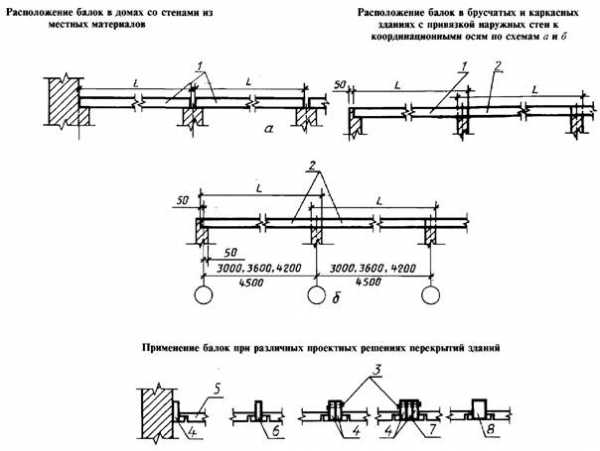

ГОСТ 20850-84 Конструкции деревянные клееные

Различают балки и по материалу, из которого они изготовлены, кроме деревянных – классических балок, встречаются балки из алюминия и пластика.  Возможно разделение и по эксплуатационным признакам. В данном случае можно отметить выравнивающие, несущие, формирующие, вспомогательные балки и т.д. Каждая разновидность обладает своими собственными параметрами, зависящими от размера, исполнения и материала.

Сферы применения

Каждая из разновидностей балки имеет определенную сферу применения, для которой её характеристики подходят наилучшим образом:

• классический вариант опалубки с деревянной двутавровой балкой – используется при заливки перекрытий, стен, крыши, колонн и т.д.
• металлические (стальные) балки – предпочтительны при формировании конструкций, которые рассчитаны на нагрузки, превышающие максимально допустимые для систем, сформированных из деревянных элементов.
• алюминиевая балка – применима при возведении объемных конструкций, функции которых заключаются в выравнивании.

Применение деревянной двутавровой балки

Срок службы и уход

Использование современных пропиток и наружных защитных составов делает срок службы деревянной балки практически неограниченным. В случаях с металлами или синтетическими материалами ситуация обстоит аналогично. Поэтому, причинами износа могут только быть:

• отсутствие должного ухода, заключающегося в своевременной очистки элемента от бетона и всяческих агрессивных жидкостей;
• ненадлежащее хранение, например, с нарушением рекомендаций по температурному режиму и влажности;
• использование ударного инструмента или чрезмерной силы при монтаже опалубки;
• механическое воздействие, сила которого превосходит прочность балки.

Соблюдая простейшие эксплуатационные требования и регулярно производя ревизию, можно снизить износ балки и сделать использование такого рода систем еще более эффективным и экономичным.

05.11.2016

opalubka-expert.ru

Калькулятор балок – основные расчеты для перекрытий и стропил + видео

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок.

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать перекрытие, во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Калькулятор балок

Укажите размеры балок перекрытий и шаг.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине. Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Вам также может быть интересна статья о расчёте количества необрезной и обрезной доски в кубе: https://remoskop.ru/kolichestvo-dosok-v-kube.html

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: f_нор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м², расчет предельного изгибающего момента выполняется по формуле М_max = (q · L²)/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Нагрузка на любую балку из достаточно однородного материала рассчитывается по ряду формул. Для начала высчитывается момент сопротивления W ≥ М/R. Здесь М – это максимальный изгибающий момент прилагаемой нагрузки, а R – расчетное сопротивление, которое берется из справочников в зависимости от используемого материала. Поскольку чаще всего балки имеют прямоугольную форму, момент сопротивления можно рассчитать иначе: W_z = b · h² /6, где b является шириной балки, а h – высотой.

Что еще следует знать про нагрузки на балку

Перекрытие, как правило, является заодно и полом следующего этажа и потолком предыдущего. А значит, нужно сделать его таким, чтобы не было риска объединить верхние и нижние помещения путем банального перегруза меблировкой. Особенно такая вероятность возникает при слишком большом шаге между балками и отказе от лагов (дощатые полы настилаются прямо на брус, уложенный в пролеты). В этом случае расстояние между поперечинами напрямую зависит от толщины досок, например, если она составляет 28 миллиметров, то длина доски не должна быть более 50 сантиметров. При наличии лагов минимальный промежуток между балками может достигать 1 метра.

Также обязательно следует учитывать массу утеплителя, используемого для пола. Например, если укладываются маты из минеральной ваты, то квадратный метр цокольного перекрытия будет весить от 90 до 120 килограммов, в зависимости от толщины термоизоляции. Опилкобетон увеличит массу такого же участка в два раза. Использование же керамзита сделает перекрытие еще тяжелее, поскольку на квадратный метр будет приходиться нагрузка в 3 раза больше, чем при укладке минеральной ваты. Далее, не следует забывать про полезную нагрузку, которая для межэтажных перекрытий составляет 150 килограммов на квадратный метр минимум. На чердаке достаточно принять допустимую нагрузку в 75 килограммов на квадрат.
