Камеры видеонаблюдения устройство – IP и аналоговых. Структурная схема, плюсы и минусы, популярные марки

Содержание

IP и аналоговых. Структурная схема, плюсы и минусы, популярные марки

В современном мире трудно представить обеспечение всесторонней безопасности без видеозаписи. Наблюдение при помощи высокотехнологических средств используются во всех сферах человеческой деятельности:

  • Общественный порядок – установка видеоустройств во всех местах массового скопления людей.
  • Правоохранительные органы – использование видеоконтроля в государственных целях.
  • Корпоративная безопасность – обеспечение соблюдению норм охраны труда, пожарной безопасности, сохранности имущества.
  • Частная собственность – наблюдение за домом, дачей или квартирой.
  • Видеонаблюдение за детьми и людьми преклонного возраста.

Техническое оснащение жилого или производственного здания, а также внешней территории комплексами видеонаблюдения выполняется с учётом требований к безопасности, физических характеристик охраняемого объекта и финансовых возможностей заказчика. Также нельзя забывать и о требованиях российского законодательства.

Классификация

Для удобства выбора видеоустройства, которое по всем параметрам подойдёт определенному потребителю, была разработана система классификации. Она представляет собой вводные данные и требования, характеризующие основные виды охранного видеонаблюдения.

Работа аналоговых и цифровых структур видеонаблюдения осуществляется по общему принципу. Сигнал с видеокамеры передается для синхронизации, обработки, записи, и, при необходимости, архивирования. Передача происходит тремя способами: проводным, беспроводным и оптическим.

Оптоволоконный способ передачи видеоданных используется на крупных предприятиях, деятельность которых напрямую связана с обработкой большого количества технической информации. В силу дорогостоящего оборудования, монтажа и обслуживания, такой метод не целесообразно применять для обычных бытовых потребностей.

Переданный сигнал проходит обработку при помощи видеорегистраторов, специального сервера для видеоданных или обычного ПК, со встроенной видеоплатой. На монитор сигнал уже поступает в виде изображения.

На масштабных предприятиях за видео наблюдает сотрудник службы безопасности, для того, чтобы своевременно принять меры по ликвидации угрозы. Там, где не требуется мониторинг в режиме реального времени, запись сохраняется в архив, с возможностью просмотра в любое время.

Камеры видеонаблюдения

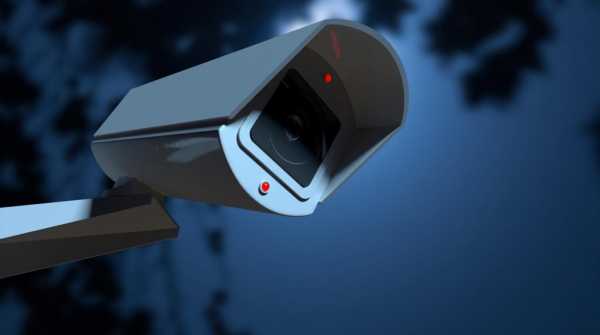

Видеокамера – основная деталь в охранных мероприятиях. Она обеспечивает преобразование оптических данных в электрический видеосигнал. С неё поступает вся информация о наблюдаемом объекте. От технических характеристик видеокамеры напрямую зависит качество конечного изображения.

Конструкция прибора представляет собой плату электронных компонентов, на которой находятся: фотопреобразователь, формирователь видеосигнала, видеоусилитель, система регулировки сигнала, источник питания и объектив.

Принцип работы аналоговых видеокамер

Несмотря на то, что аналоговые видеокамеры считаются устаревшей технологией, они продолжают пользоваться популярностью. Адаптированные к современным техническим требованиям, видеоприборы могут обладать широким спектром функций.

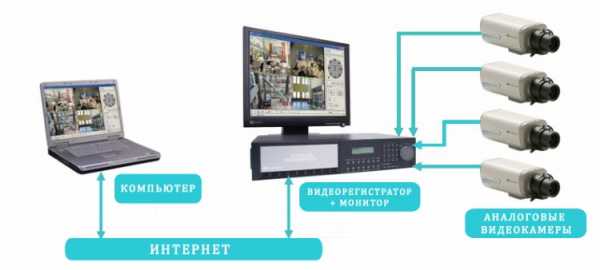

Аналоговая камера работает по следующей схеме:

  1. Оптическая информация, попадая на объектив камеры, усиливается светочувствительной линзой.
  2. Усиленный сигнал попадает на ПЗС матрицу.
  3. Пропущенный через матрицу световой поток преобразуется в электрические импульсы.
  4. Сигнал передаётся по сетевым кабелям к принимающему оборудованию.
  5. Аналоговое устройство передаёт всю информацию в первоначальном виде, без обработки двоичным кодом, в отличие от цифровых IP устройств.

Аналоговые камеры мониторинга делят на уличные и внутренние.

Уличные камеры выпускаются в усиленном корпусе, для защиты от неблагоприятных внешних факторов и актов вандализма. Внутри корпуса размещены модули, обеспечивающие бесперебойную работу в уличных условиях – очищение от грязи и пыли, системы вентиляции и обогрева, защита от влаги.

Несмотря на встроенные защитные устройства, аналоговая камера не прослужит долго, если будет находиться под открытыми солнечными лучами.

Осадки тоже существенно сокращают срок службы. Поэтому рекомендуется устанавливать видеоблоки под специальными навесами.

Внутренние камеры отличаются простотой конструкции и устанавливаются только в помещениях с плюсовой температурой. По форме могут быть купольными, цилиндрическими и бескорпусными. Последние – отличаются миниатюрными размерами и предназначены для скрытого видеонаблюдения.

Преимущества

Аналоговые камеры и в настоящее время обладают многими преимуществами:

  • Бюджетная стоимость.
  • Доступность установки и настройки – не надо обладать специальными знаниями и навыками.
  • Хорошая совместимость с различными устройствами.
  • Дают хорошее изображение в темноте.
  • Сервис и ремонт обходятся с минимальными затратами.

Недостатки

  • Отсутствует возможность изменять масштаб изображения.
  • Видеосигнал не защищён – не предусмотрена функция кодировки.
  • Изображение бывает с помехами.
  • Отсутствие дополнительных опций – поворот камеры под нужным углом, датчик движения, встроенное аудио.

Популярные марки и производители

Производители аналоговых видеосистем позаботились о популяризации своей продукции. Улучшение технических параметров, без увеличения стоимости – главная заслуга. Наряду с международными марками Samsung, Bosch, Sony и Panasonic, заслуженной популярностью пользуются камеры, следующих торговых марок: Alfa, Balter, Colarix, Covi Securiti, Green Vision, Tecsar. Представленные производители давно и успешно работают на рынке видеотехники.

Принцип работы IP-камеры

IP камера – современное устройство, совместившее в себе видеосъёмку, оцифровку информации и передачу данных по кабельной или беспроводной сети.

Принцип работы следующий:

  1. Световой поток попадает на матрицу CDD.
  2. ПЗС матрица преобразует сигнал в электрический.
  3. Видеозахват обрабатывает аналоговую информацию и переводит её в цифровую.
  4. Компрессионный блок производит необходимое форматирование видео, подготавливая его для сетевой передачи.
  5. Центральный процессор выводит сжатый видеосигнал.
  6. Передача видеоизображения происходит через Интернет.

Флэш-память и ОЗУ позволяют хранить резервные копии, дополнительно проводить буферизацию видео и временно сохранять данные.

IP прибор наблюдения может функционировать по уже имеющейся локальной сети – подходит для небольших объемов информации. Либо по вновь созданным интернет каналам – целесообразно для разветвлённого охранного комплекса, состоящего из 10 и более камер. Распространено подключение по wi-fi и другим беспроводным сетям, в том числе – радиорелейным каналам (для удалённого видеонаблюдения серьёзных промышленных и коммерческих объектов)

Преимущества

  • Видеоинформация не нуждается в дополнительной обработке.
  • Подключение по локальной сети обеспечивает неограниченную удалённость.
  • Не требует установки дополнительного оборудования.
  • Расширение системы без формирования соединительных систем – беспроводная связь.
  • Просмотр информации на любом ПК с выходом в интернет.
  • Высокое качество изображения в формате HD.
  • Стабильный уровень сигнала, не чувствителен к электромагнитным помехам.

Недостатки

  • Высокое качество изображения требует больших объёмов внутренних флэш-накопителей, для сохранения и архивирования данных.
  •  Сжатие видеопотока приводит к задержкам изображения на 2-3 секунды.
  • Зависимость от интернета сети. Сбой соединения приведёт к остановке работы системы видеонаблюдения.
  • Установка программного обеспечения, сложные настройки.
  • Высокая стоимость оборудования и обслуживания.

Популярные марки и производители

Лидерами проектирования и реализации систем цифрового видеонаблюдения являются компании – Honeywell Security (США), Bosch Security Systems (Германия). Продукция стабильно пользуется популярностью и высоким спросом.

Зарекомендовали себя надёжными производителями систем ip-видеонаблюдения: Fermax, Vivotek, Yoko Technology, Kocom, Commax, Everfocus Electronics, Avtech, CNB Technology, Tamron (Commercial & Industrial), Axis Communications, Samsung Techwin, Hikvision Digital Technology. У всех компаний развитая международная сеть. Представительства есть во многих странах. Это обеспечивает предоставление официальной гарантии и наличие необходимых комплектующих деталей.

Лишнего представления не требуют такие гиганты производства охранных систем как Panasonic и SONY. Японские марки много десятилетий удерживают лидирующие позиции в рейтингах популярности. SONY поставляет свои матрицы чуть ли не всем производителям видеокамер, а Panasonic является очень популярной маркой сектора высокобюджетных охранных концепций.

Полезное видео

Смотрите ролик о том, как устроена камера видеонаблюдения и каков принцип действия ПЗС-матрицы (CCD).

Заключение

Задачи, стоящие перед любыми системами видеонаблюдения, стандартные:

  • Наблюдение в режиме реального времени;
  • Дистанционный просмотр видео;
  • Работа с видеофайлами и архивами;
  • Запись изображения, при срабатывании охранной сигнализации и дополнительных датчиков.
  • Надёжная работа при различных уровнях освещения.

В техническом плане и аналоговый, и цифровой комплексы выполняют свои функции, согласно заданным параметрам. Выбор пользователя зависит от целей и назначений, которые он хочет достигнуть при помощи видеонаблюдения. Разнообразие современных видеосистем, даёт возможность подобрать необходимую модель, полностью соответствующую отдельному зданию, офису или дому.

Поделиться новостью в соцсетях



svs.guru

Устройство камеры видеонаблюдения

Схематично устройство камеры видеонаблюдения иллюстрируется рисунком 1, где

  1. объектив,
  2. матрица,
  3. схема обработки видеосигнала,
  4. устройство управления объективом *,
  5. ИК фильтр *.

* — не для всех камер

Объектив предназначен для фокусировки (формирования) изображения на матрице. Простейший его вариант представляет собой линзу (как правило, им оснощаются камеры со встроенным объективом, соответственно плата управления при этом отсутствует) , более сложные модели имеют ручные или автоматические устройства:

  • регулировки диафрагмы,
  • фокусного расстояния.

Качество объектива напрямую влияет на качество изображения, поэтому в дорогих моделях его стоимость составляет значительную часть общей стоимости устройства.

Матрица осуществляет преобразование оптического изображения в электрический сигнал. На сегодняшний день существуюет два их основных типа, определяемых различными принципами работы:

  • CCD (ПЗС) — формируют аналоговый сигнал, имеют хорошую светочувствительность, низкий уровень шумов.
  • CMOS (КМОП) — используются для цифровых камер видеонаблюдения, по светочувствительности и шуму при прочих равных условиях уступают CCD.

Любая матрица состоит из набора элементарных площадок (пикселей) и характеризуется их количеством, а также форматом, который определяет ее размер по диагонали в дюймах. Стандартные форматы имеют следующий ряд: 1/4″, 1/3″, 1/2″, 2/3″, 1″. Современные видеокамеры в большинстве своем используют матрицы первых двух типоразмеров.

Такие параметры камеры видеонаблюдения как разрешающая способность, чувствительность во многом определяются как раз этими двумя характеристиками матрицы следующим образом: чем больше количество пикселей тем выше разрешение и ниже светочувствительность (при одинаковом формате). Увеличение размера матрицы повышает чувствительность (для одинакового количества пикселей).

Схема обработки видеосигнала здесь не детализируется, но, тем не менее, выполняет множество функций:

  • управление режимом считывания,
  • формирование, усиление видеосигнала,
  • управление различными режимами работы камеры видеонаблюдения (день/ночь, автодиафрагма, компенсация засветки, электронный затвор и пр.).

Достаточно сказать, что те же самые IP камеры представляют собой компьютер в миниатюре, поскольку содержат процессор, оперативную память, компрессоры видеосигнала и т.д.).

Поскольку целью настоящего сайта является описание систем видеонаблюдения с точки зрения потребителя, которого, например, интересует как выбрать камеру видеонаблюдения, то функциональные возможности, принципы работы, параметры различного оборудования излагаются именно с точки зрения их потребительских характеристик, без описания технологических процессов производства и схемотехнических тонкостей.

  *  *  *


© 2014-2019 г.г. Все права защищены.

Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

video-praktik.ru

Устройство и принцип работы видеокамеры, как правильно снимать и скидывать видео на компьютер

Видеокамера – это востребованная техника, ассортимент которой на полке магазина может привести в замешательство. В настоящее время снимать видео может любое цифровое устройство – смартфон, фотоаппарат или планшет. Несмотря на это, ни один из видов перечисленной выше техники не сделает это так же качественно, как специально предназначенная для этого камера. Ниже будет рассмотрен принцип работы видеокамеры, ее устройство, а также приведены советы по съемке и эксплуатации.

Устройство и принцип работы видеокамеры

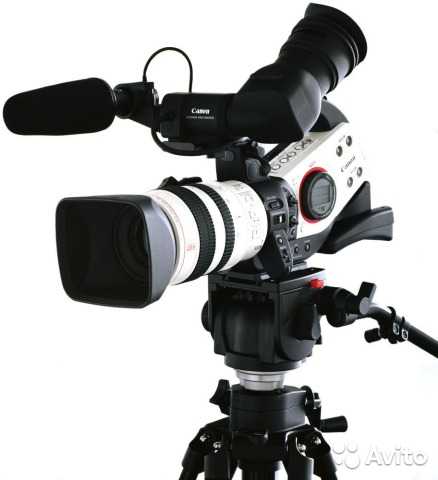

Цифровая видеокамера – это сложное устройство, которое состоит из нескольких важных элементов. К ним относятся:

  • объектив;
  • микрофон;
  • процессор;
  • светочувствительный сенсор;
  • видоискатель или дисплей для его замены;
  • аккумулятор;
  • запоминающее устройство.

Принцип работы видеокамеры

В некоторых моделях также присутствует оптический стабилизатор, который устраняет дрожание картинки при съемке видео во время движения или на весу.

В целом устройство видеокамеры не сильно отличается от строения цифрового фотоаппарата, и принцип работы здесь в некоторой степени аналогичный. Изображение, которое пользователь видит на экране или в видоискателе, проходит через объектив и диафрагму в виде света и улавливается специальным светочувствительным сенсором. Сигнал передается от матрицы (сенсора) в процессор, который преобразует его в изображение и выводит на экран, а также сразу записывает на носитель.

Все камеры можно разделить на несколько видов:

  • любительские;
  • полупрофессиональные;
  • профессиональные.

В зависимости от  типа видеокамеры, ее конструкция может незначительно меняться.

Любительские модели

Любительские – недорогие камеры с небольшими размерами. Они имеют небольшое количество настроек, слабый микрофон, а в качестве носителя информации чаще всего выступает SD карта. Такие камеры обычно не имеют оптической стабилизации и обладают плохой способностью снимать в темноте. Долгое время основным размером изображения, которое могли снимать такие устройства, являлся формат 720*576 точек на дюйм. В настоящее время даже любительские видеокамеры работают в FullHD или HD формате.

Полупрофессиональные камеры

Подобные модели имеют более внушительный вес и размеры. Здесь стоит минимум три матрицы с большим размером 1/4″, что дает лучшую цветопередачу и детализацию. В полупрофессиональных моделях стоят более мощные микрофоны, и есть оптическая стабилизация. Кроме того, меню настроек значительно шире. Запись видео также осуществляется на карту памяти.

Профессиональная техника

Профессиональные – серьезные модели с большим количеством настроек. Такие камеры весят от 4 до 15 кг, и их невозможно держать одной рукой. В устройстве подобной камеры три матрицы размером не менее 1/2”. Оптика всегда сменная, микрофон выносной и часто направленный. Запись осуществляется на жесткий диск, реже на карту памяти. Есть оптическая стабилизация. В подобных устройствах нет дисплеев, но всегда присутствует видоискатель.

Советы по съемке для новичков

Очевидно, что на качество видео, которое способна сделать камера, напрямую влияют ее характеристики. Однако не менее важно правильно снимать на видеокамеру, ведь даже самое профессиональное устройство с отличными характеристиками не даст хорошего результата при ошибках во время съемки. Ниже приведены советы по эксплуатации устройства, которые в первую очередь предназначены для новичков. С их помощью можно освоить азы видеосъемки, а в дальнейшем вывести это умение на уровень профессионала или как минимум уверенного пользователя.

Съемка на весу

Самая распространенная проблема при видеосъемке – это дрожание устройства и рывки изображения. Они возникают, когда пользователь держит камеру на весу. Логичным будет вывод, что устранить проблему можно путем использования штатива, но так же очевидно, что это существенно ограничивает возможность для перемещения. Следует запомнить ряд полезных советов, которые позволят получить качественное изображение, даже если съемка ведется с рук.

  1. Не стоит держать камеру на вытянутой руке.
  2. Для съемки нужно использовать обе руки: одна держит устройство, вторая подпирает первую руку.
  3. При съемке с рук удобно прижать локти к телу или упереться ими в живот.
  4. По возможности следует использовать и другие опоры – перила, стол, спинку стула.
  5. Следует как можно меньше ходить с камерой в руках или же освоить мягкую походку профессионального оператора, которая напоминает движение кошки – плавно и без резких движений.

Трансфокатор

Использование зума – это любимое занятие начинающих операторов. Обычно пользователи приближают изображение по делу и без него. Результат – смазанное изображение, резкие наезды, дрожание. Использование зума в камере всегда влияет на картинку: чем сильнее приближено изображение, тем менее четким оно получится.

Совет! Если есть необходимость сделать наезд, то он должен быть плавным, не слишком близким и всегда ограничен лишь оптическим зумом. Цифровое приближение существенно портит картинку, так как достигается не оптикой (то есть с помощью законов физики), а осуществляется процессором.

Движение камеры

Редко случаются ситуации, когда снимать нужно один объект. Чаще всего оператор снимает какое-то действо, а значит, камеру приходится перемещать. Делать это следует плавно, без рывков и строго соблюдать вертикаль и горизонталь. Для того чтобы изображение на видео не заваливалось, при съемке нужно выбрать ровные горизонтальные и вертикальные линии, которые могут стать своеобразными уровнями. Это может быть столб, угол дома и другие прямые предметы. При движении следует строго следить за тем, что отображается в видоискателе или на экране — это позволяет избежать потери картинки. При съемке панорамы в конце и начале видео рекомендуется сделать небольшие паузы, сама съемка не должна длиться более 8 секунд и двигаться следует очень плавно.

Совет! Если нужно резко изменить объект камеры, то здесь, наоборот, лучше просто резко сдвинуть камеру, чем ставить ее на паузу. Это помогает сэкономить время, а рывок можно удалить во время монтажа.

Длинный кадр

Под длинным кадром понимается непрерывная съемка одного объекта на протяжении длительного времени. В киноделе сверхдлинным кадром считается 12 секунд на одном объекте. Как показывает практика, смотреть на это скучно и неинтересно. Гораздо лучше воспринимаются кадры длительностью не более 5 секунд. Если пользователь не является гениальным и признанным режиссером, а длительный кадр – не «фишка» оператора, то злоупотреблять им не стоит, а в идеале лучше вообще забыть. При съемке рекомендуется обращать внимание на детали, менять планы, ракурсы. Все это позволяет во время монтажа отобрать материал, который лучше всего подойдет для задумки фильма или ролика. Правилом пяти секунд пользуются повсеместно – от съемки рекламы и программы новостей до производства высокобюджетных фильмов.

Свет

При съемке в помещении с искусственным освещением очень важно настроить баланс белого на камере, в противном случае лица и кожа людей будут иметь синеватый или желтый оттенок. Для того чтобы избежать падения тени одного человека на другого, следует использовать несколько источников света. Не рекомендуется резкий переход из освещенного места в темноту и наоборот. Камера просто не успевает отреагировать на изменения, кадр будет испорчен.

Еще немного полезных рекомендаций

Детей и животных не следует снимать с высоты роста оператора, это выглядит не очень красиво. Лучше для такой съемки присесть или положить камеру на стул. Еще одна распространенная проблема начинающих операторов – использование паузы. Достаточно часто пользователи думают, что сняли камеру с паузы и снимают, а потом видят, что устройство в этот момент бездействовало. Чтобы избежать таких ошибок, нужно смотреть на индикацию записи или паузы.

Закон о видеосъемке в общественных местах

Неопытные операторы иногда сталкиваются с ситуацией, когда им пытаются запретить съемку того или иного объекта. Насколько обоснованы такие запреты, помогут понять нормативные документы и прописанные в них регламенты. В настоящее время существует 3 документа, которые касаются разрешения или запретов на видеосъемку в общественных и прочих местах:

  • Конституция РФ;
  • федеральный закон «Об информации, информационных технологиях и защите информации»;
  • закон о защите прав потребителей.

Итак, снимать на видеокамеру по закону можно в любом общественном месте, и каких-либо ограничений здесь нет.

29 статья основного закона разрешает искать информацию свободно и без каких-либо ограничений, ее можно получить и передавать, а также распространять, но только законными методами. По сути, в законах не прописывается ни одного общественного места, которое может быть запрещено для съемки. Некоторые ограничения относятся к объектам, находящимся во владении РЖД, но и здесь ограничения устанавливаются непосредственно организацией, но не законами. При большом желании их можно обжаловать. Закон разрешает снимать должностных лиц при исполнении.

В статье 152 ГК РФ регламентируется охрана изображения личности, однако, и она не запрещает снимать людей. Проблемы могут возникнуть при попытках опубликовать видео с конкретным человеком без его согласия. Однако и здесь закон защищает право на съемку и публикацию конкретной личности. Формулировка «неприкосновенность частной жизни» теряет свою силу по причине того, что съемка ведется в общественном месте, где никакой тайны личной жизни быть в принципе не может.

Важно! В данном законе есть небольшое ограничение: если видеозапись конкретного человека предполагает ее использование в коммерческих целях, то необходимо письменное согласие объекта съемки.

Достаточно часто можно встретит запреты на съемку в концертных залах, музеях и в других местах связанных с произведениями культуры и защищенными авторским правом. Закон гласит, что такая съемка возможна при условии, что данные материалы будут использованы только в личных целях, которые не предполагают коммерческую деятельность, то есть получение прибыли. Кроме того, не запрещено снимать что-либо на фоне картин или других предметов искусства.

Совершенно законно можно снимать видео в следующих случаях:

  • создание материала направленного на благо государства;
  • использование видео как сюжет для новостей на ТВ;
  • личность попала в кадр случайно и не является главным действующим лицом;
  • изображение получено на массовом мероприятии;
  • съемка сотрудников государственной безопасности при исполнении.

Важно! Запрет действует на съемку в зданиях суда и исполнительных заведениях, на заседаниях Государственной думы, на военных и стратегических объектах, на таможне в пределах 5 км от границы.

В настоящее время не существует  наказания за съемку в общественном месте, однако, если видео каким-либо образом порочит или оскорбляет честь человека, то оно может быть изъято из общего доступа. Автор может быть привлечен к ответственности при условии, что объект съемки сможет доказать намеренную съемку с целью опорочить.

Как переместить видео на компьютер

Захват видео – это процесс переноса видеоматериала с камеры на компьютер. Данный термин не совсем точно передает суть процесса, так как передача осуществляется без каких либо изменений данных.

Многие пользователи не подозревают, что перенести данные с камеры на компьютер немного сложнее, чем фотографии: здесь не используется обычный usb-кабель и соответствующие разъемы, а требуется специальный контроллер IEEE-1394. Если по каким-то причинам его нет в ПК, то его можно приобрести отдельно в виде платы или же внешнего разъема.

Контроллер IEEE-1394 имеет несколько названий – FireWire или i-link. Данное устройство является высокоскоростной последовательной шиной для обмена информацией в цифровом виде между различными устройствами. Самое распространенное использование – запись с видеокамеры на компьютер.

Итак, для того чтобы скинуть видео с видеокамеры на компьютер, необходимо придерживаться следующего алгоритма действий.

  1. Подключить устройства с помощью специального кабеля, который чаще всего поставляется в комплекте с камерой. Этот кабель имеет штекеры разного размера с каждой из сторон. Большой штекер втыкается в материнскую плату через разъем 1394, маленький – в камеру. В некоторых случаях может быть наоборот, поэтому следует смотреть на конкретное устройство.
  2. Видеокамеру после подключения необходимо включить и нажать на Play.
  3. Далее весь процесс управления осуществляется с компьютера.

Совет! Если камера не подключается, то следует изъять кабель и выключить камеру, а после попробовать повторить процесс. При этом включать камеру следует уже после ее подключения к ПК.

Устанавливать драйвера для этого разъема или камеры не нужно: начиная от Windows XP, система сама определяет подключенное устройство. Для работы понадобятся специальные программы для захвата видео с видеокамеры. Как правило, каждый бренд прилагает в комплект к устройству диск с соответствующей программой, но многие предпочитают устанавливать сторонние бесплатные утилиты. Они имеют лучший и расширенный вариант функций по сравнению с родным софтом от производителя камеры.

Важный момент, который следует знать о видеозахвате – он идет в режиме реального времени, то есть длится ровно столько, сколько времени идет сама запись. Осуществлять процесс нужно при условии достаточного времени на это мероприятие, а также не будет лишним позаботиться о нужном количестве свободной памяти на ПК. Современные камеры пишут видео в очень хорошем качестве, поэтому размер файла может достигать десятков гигабайт.

Популярные программы для видеозахвата

В настоящее время существует множество программ для видеозахвата. По мнению многих лучшими в своем роде являются платные утилиты Pinnacle Studio и Adobe Premiere, однако, многие пользователи и особенно любители предпочитают постигать основы работы с видео с использованием бесплатного ПО. Ниже представлен краткий обзор самых популярных бесплатных программ для захвата и обработки видео.

ScenalyzerLive

Условно бесплатная программа, которая на первый взгляд может смутить очень простым дизайном. Утилита максимально проста с точки зрения использования, но обладает внушительным функционалом. С ее помощью можно:

  • по отдельности копировать с камеры аудио и видеодорожку;
  • захватывать видео с заданной частотой кадров;
  • сразу разбивать запись на ролики по несколько минут;
  • компилировать данные по тайм-коду, то есть включению и выключению камеры или же по смене картинки.

Немаловажное достоинство программы – она грамотно раскладывает материал таким образом, что его легко обрабатывать, например, вырезать ненужные сцены или наоборот склеивать несколько роликов в один. ScenalyzerLive позволяет делать монтаж видео без дополнительных программ, то есть уже в процессе захвата.

Стоит отметить, что программа распространяется платно, но никто не мешает пользоваться пробной версией. Единственный недостаток этого вариант – в углу постоянно появляется значок с напоминанием о покупке. Кроме того, на сайте создателя можно найти более старые версии софта, полностью бесплатные. Функционал у них будет несколько урезан, но основную задачу они выполнят не хуже самой последней версии.

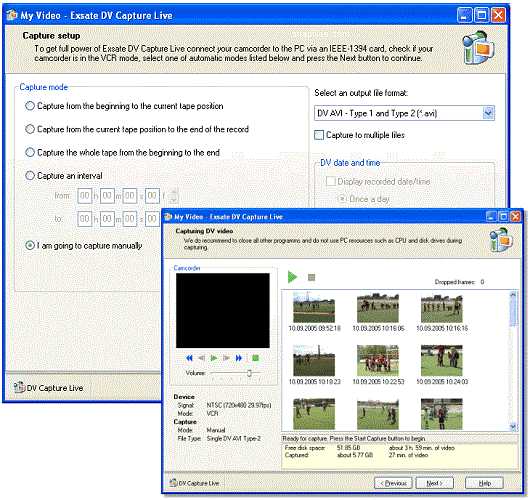

Exsate DV Capture Live

Полностью бесплатное приложение. Его особенностью является возможностью сразу сжимать видео в определенный формат (их выбор весьма велик). Управление софтом осуществляется по принципу «шаг за шагом», то есть буквально каждое действие пользователя сопровождается выбором установки: куда сохранить, какой формат выбрать для данных, с каким интервалом «нарезать» видео. Это существенно упрощает процесс работы и знакомство с программой. Немаловажный полезный момент – возможность нанести на запись дату и время видеозахвата.

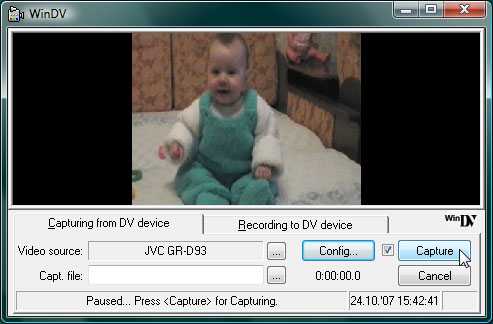

WinDV

Бесплатная и самая маленькая утилита с точки зрения места, которое она занимает на ПК. Данное приложение даже не требует установки. Здесь нет широкого функционала, и софт выполняет лишь главную задачу – захватывает видео.

Совет! Программа подойдет тем, кто планирует в более профессиональных программах заниматься монтажом и обработкой файлов. Также она незаменима в том случае, когда требуется быстро скинуть видео по причине того, что камера чужая, и ее необходимо отдать.

Благодаря простоте WinDV не требует от ПК мощных характеристик и работает даже с очень старыми устройствами. При всей своей простоте утилита умеет распознавать тайм-код и самостоятельно разбивает видео по полученным из него данным.

Заключение

Захват данных с видеокамеры не является очень сложной задачей и будет под силу даже начинающим пользователям. При этом стоит помнить, что если по какой-то причине видеозахват не удался, и камера при этом осуществляет запись на карту памяти, то сбросить видео можно путем простого подключения самого носителя информации к ПК. В таком случае необходимо просто открыть на ноутбуке карту памяти и скопировать из нее нужные видеофайлы. Также следует знать, что в данном случае система получает данные в исходном виде, и какая-либо обработка возможна только с использованием специального софта для монтажа.

tehnika.expert

Системы видеонаблюдения. Виды и применение. Устройство и работа

Окружающий нас мир и современный ритм жизни, угрозы террористов и криминальных элементов заставляют многие учреждения, организации, а также обычных людей осуществлять контроль окружающей обстановки. Поэтому все более популярными в нашей жизни становятся системы видеонаблюдения.

Их функция заключается не только в передаче изображения на монитор, но и в выделении некоторых важных элементов, например, распознавание лица человека или номера автомобиля. В этом случае системы видеонаблюдения – подобие зрения человека. Происходит взаимодействие с участием воспринимающего и анализирующего устройств.

Разновидности

Системы видеонаблюдения делятся на два типа:

  1. Аналоговые.
  2. Цифровые.

Главным отличием цифровой технологии в видеонаблюдении от аналоговой, является повышенное качество картинки на экране. Естественно, что стоимость таких систем намного выше.

Аналоговые

На рисунке изображена схема аналогового видеонаблюдения.

В настоящее время существует большое количество разновидностей аналоговых видеокамер:

  • Купольные.
  • Цилиндрические.
  • Микрокамеры.
  • Уличные.
  • Инфракрасные.

Кроме качества изображения, их отличие состоит в функциональности и стоимости. Регистратором видеосигнала может быть как отдельное устройство, так и компьютер, оснащенный платой видео захвата.

Пульт управления

Записывающее устройство

Плата видеозахвата

Достоинства
  • Простая установка и настройка.
  • Хорошая совместимость разных типов камер.
  • Низкая стоимость комплектующих.
  • Широкий выбор в торговой сети.
Недостатки
  • Затруднительное масштабирование крупных систем.
  • Невозможно зашифровать видеосигнал.
  • Нет защиты от помех.
  • Нет таких полезных функций: детектор движения, встроенное аудио, цифровое увеличение, наклон и поворот камеры по одному кабелю.
Цифровые системы видеонаблюдения

Цифровое видеонаблюдение делится на компьютерные системы и отдельное оборудование. Цифровая запись видео осуществляется устройствами, функционирующими на компьютере, с приложением плат видео захвата. Компьютерный вид видеонаблюдения имеет значительно больше функций, по сравнению с некомпьютерным.

На базе компьютера видеонаблюдение можно легко модернизировать, настроить широкие возможности управления. Особенностью некомпьютерных устройств видеонаблюдения является отсутствие аудио входов.

Преимущества
  • Возможность создать видеонаблюдение на основе локальной сети учреждения.
  • Возможность оперативного переноса видеонаблюдения на другие компьютеры.
  • Простое совмещение системы видеонаблюдения с разными системами безопасности, а также ее модернизация.
  • Видеосигнал защищен от несанкционированного доступа.
  • Повышенное качество изображения на мониторе, полученное от цифровой камеры.
Недостатки
  • Непростая настройка камер.
  • Требуется большой объем памяти для хранения видео файлов, ввиду их высокого качества.
  • Повышенная цена оборудования.
Устройство и принцип действия

Технические параметры различных видов видеонаблюдения могут значительно отличаться, в зависимости от сферы использования и технологии работы системы.

Основными элементами любого видеонаблюдения являются:

  • Видеокамеры.
  • Устройства для обработки данных видеоизображения (для аналоговых систем).
  • Видеорегистраторы обрабатывают и сохраняют информацию.
  • Мониторы для визуального вывода изображения в реальном времени, а также для работы с сохраненными данными.
  • Пульты управления камерами, оснащенными поворотным механизмом.
  • Кабели.
Камеры

Монтаж видеонаблюдения всегда начинается с проектирования схемы размещения и выбора камер. Эти этапы связаны между собой, так как от этого зависит работа всей системы.

Камеры видеонаблюдения можно разделить на два вида:

  • Открытые.
  • Скрытые.

Чаще всего системы видеонаблюдения устанавливают для профилактики каких-либо нарушений, поэтому открытые камеры более популярны и имеют более низкую стоимость.

Открытые камеры

Основные варианты открытых видеокамер показаны на фотографиях. Первая камера является беспроводной консольной, хотя существуют и проводные консольные камеры. Они имеют низкую стоимость, служат для фиксированного наблюдения в помещении. Такую камеру можно самостоятельно оборудовать антивандальными приспособлениями для внешней установки.

Вторая камера – наружная, оснащенная жестким кронштейном для крепления. Обычно такие камеры имеют инфракрасную подсветку, защиту от глушения, детектор движения, способный распознавать лица людей и номера автомобилей, функцию увеличения. Их стоимость довольно высока, поэтому применения таких камер не всегда оправдано. Они больше подходят для контроля больших территорий и площадей.

Третья камера является полноповоротной внутренней позиционируемой. Она имеет высокую стоимость. Однако она может заменить четыре консольных камеры, если ее установить на потолке.

Четвертый вид открытых камер относится к купольным моделям. Она предназначена для любой погоды, защищена антивандальными приспособлениями. Кроме функций внешней камеры, они оснащаются автономным позиционированием, которое дает возможность выполнить сканирование всей полусферы, вне зависимости от компьютера.

Стоимость купольных камер высока, однако большая функциональность делает их наиболее популярными. В любой системе видеонаблюдения должна быть хотя бы одна купольная камера.

Скрытые камеры

Первая камера имеет очень компактные размеры. Однако опытные нарушители быстро ее находят. Такая камера имеет очень слабую защиту от антижучков и глушилок. Ее чаще всего характеризуют как дорогую игрушку.

Следующие три вида камер обычно маскируются под светильник на потолке, детектор движения или пожарный датчик. Опытные нарушители быстро их находят, и делают на них различные издевательские надписи для хозяина. Для наблюдения за работой в цехе или офисе такие камеры вполне подходят, тем более, что стоят они недорого. Маскируемые камеры не раздражают работников, в отличие от открытых камер, так как они не видны.

Последние два вида камер являются потайными. Их встраивают в потолок, маскируют в поверхности стен и в других местах. Для профессиональных оперативников потайные видеокамеры являются мощным средством разработки. С их помощью разоблачают множество преступлений и секретов. Для профилактического видеонаблюдения такие камеры не подходят, стоимость их довольно высока. В бытовых условиях их применение является нецелесообразным.

Видеорегистраторы и платы видео захвата

Существует много различных устройств для видео захвата изображения. Наиболее популярными стали видеорегистраторы и платы видео захвата.

Видеорегистраторы производят в виде самостоятельного устройства. Они имеют такие же параметры, как и платы видео захвата, однако число функций у них намного больше. Это устройство может передавать информацию на компьютер, оснащено внутренней памятью для хранения файлов видео, может работать с сетевыми протоколами передачи информации на удаленный компьютер. Такой тип оборудования видео захвата применяется при необходимости подключения большого числа камер, а также при необходимости соединения с удаленным компьютером для хранения информации, например, в большом супермаркете.

Платы видео захвата являются наиболее простыми устройствами, которые не могут функционировать отдельно от компьютера, и без специальной программы. Они могут использоваться только в системе с малым количеством камер. В бытовых условиях плата видео захвата является оптимальным вариантом для использования в видеонаблюдении. Запись видео файла производится непосредственно на винчестер компьютера. Поэтому, необходимо заранее обеспечить наличие свободного объема памяти на диске. При подборе платы видео захвата обращают внимание на число камер и на формат файла видео, а также на скорость захвата и на разрешение видео изображения.

Видеомониторы

В новых недорогих системах видеонаблюдения чаще всего применяют мониторы, используемые для компьютеров. Однако их использование не является лучшим вариантом, так как они быстрее выйдут из строя, ввиду их круглосуточной работы. Для этого лучше применять специализированные мониторы, предназначенные для долговременной круглосуточной эксплуатации.

На монитор выводится изображение, поступающее от видеокамеры. Для вывода изображения используется специальное оборудование: видеокоммутаторы, мультиплексоры и другие устройства. Их отличие между собой состоит в степени сложности конструкции. Они способны выводить на экран изображения одновременно от нескольких камер.

Пульты управления

Эти устройства мало чем отличаются от пультов других устройств. На них имеется кнопочное управление режимами видеонаблюдения, включения и выключения системы, управления камерой и другими функциями.

Кабели

Разновидности кабелей для видеонаблюдения:

Оптоволокно является более дорогостоящим кабелем. Этот вариант обладает своими достоинствами и недостатками. Из достоинств можно отметить то, что оптоволоконный кабель можно применять как для аналоговых устройств, так и для цифровых. Качество передаваемого сигнала в этом кабеле очень высокое. Можно передавать информацию на большие расстояния. Из недостатков следует отметить его высокую стоимость. Он применяется в основном только в больших комплексах видеонаблюдения с большим числом камер, где необходима высокая скорость соединения.

Кабель «витая пара» целесообразно использовать для не слишком большого магазина, а также в виде смешанного с коаксиальным кабелем в промышленном производстве. Витая пара применяется для подключения камер на удалении более 200 метров, но для этого необходим вспомогательный приемник и передатчик сигнала. Это повышает стоимость всей системы.

Кабель коаксиального вида наиболее удобен при подключении камер с платой видео захвата на небольшом удалении (до 200 метров). Он дает возможность соединять между собой аналоговые устройства напрямую.

Вспомогательное оборудование

Иногда появляется необходимость расширить функциональность, которой обладает видеонаблюдение. Для таких целей используют различные микрофоны, записывающие аудио звучание.

Тепловизоры могут принимать область спектра, которая не может быть доступна глазу человека. В эту область входит тепловое излучение. Это является оптимальным вариантом обнаружения нарушителя, скрывающегося в темноте.

В настоящее время научные технологии развиваются быстрыми темпами, и создаются такие системы наблюдения, в которых не потребуется участие человека. Такие «умные» системы могут самостоятельно принимать необходимые данные, обрабатывать их, и сохранять в памяти устройства. Только при крайней необходимости они подадут сигнал для вызова бригады ремонтников или работников охраны.

Сфера использования
  • Видеонаблюдение в финансовых учреждениях: ломбардах, кассах, банках и т. д. Основной задачей является создание безопасности, учет времени работы, контроль доступа, сбор доказательств при спорах с клиентами.
  • На промышленных предприятиях с помощью видеонаблюдения контролируют качество продукции, обеспечивают сохранность имущества, происходит быстрая реакция в случае аварии. Это может сохранить жизнь людей и исправность производственного оборудования.

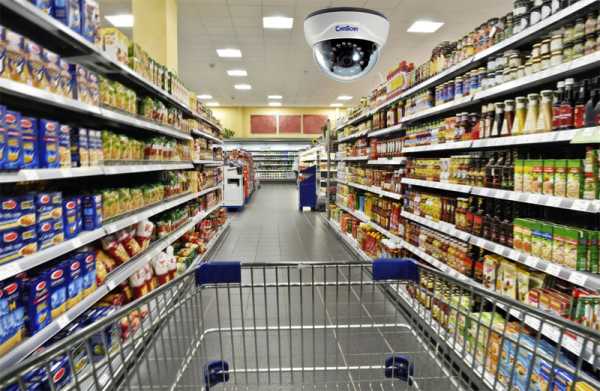

  • В магазинах и торговых центрах: прежде всего, обеспечивается безопасность работников и покупателей, контроль работы касс, сохранность товаров.
  • Видеонаблюдение в помещениях офисов обеспечивает контроль прилегающей к офису территории, безопасность посетителей и работников, быстрая реакция на хулиганские действия, сохранность имущества, контроль над передвижением клиентов.

Использование системы видеонаблюдения на улицах города на сегодняшний день является жизненной необходимостью. Это обусловлено сложной ситуацией с безопасностью, защитой людей от противоправных действий, террористических актов. Видеокамеры в городе чаще всего устанавливают на постах ДПС, в подъездах домов, в общественных местах, на улицах, вокзалах и площадях.

Городское видеонаблюдение выполняет следующие основные задачи:

  • Предупреждение аварий и чрезвычайных происшествий.
  • Контроль над инженерными сетями.
  • Предотвращение криминальных проявлений.
  • Недопущение угрозы террористов.
  • Обеспечение безопасности людей.
Достоинства видеонаблюдения

Применение системы видеонаблюдения любого типа оправдывает себя, и имеет преимущества, по сравнению с другими видами контроля.

  • Возможности специализированного видеооборудования намного выше человеческих органов чувств. Видеокамера никогда не сможет заснуть, не будет отвлекаться, и не допускает ошибок в своей работе.
  • Высокая эффективность контроля. Оборудование видеонаблюдения, настроенное квалифицированными специалистами, способно охватить значительную площадь территории, освободив несколько сотрудников охраны от необходимости непосредственного визуального контроля.
  • Видеокамеры не видны человеку, и поведения людей происходят естественным образом. На экран монитора передается реальная естественная обстановка, что невозможно получить в присутствии сотрудника охраны.
Похожие темы:

electrosam.ru

Характеристики и виды камер видеонаблюдения, их устройство, классификация, принцип работы и применение

ВИДЫ — ХАРАКТЕРИСТИКИ

Любая система видеонаблюдения состоит из видеокамер, каналов передачи информации, устройств обработки и записи и устройств отображения видеосигнала.

Камеры видеонаблюдения являются первичными и наиболее важными устройствами, от которых зависит качество получаемого изображения. На сегодняшний день разработано множество технологий для получения качественного изображения, его предварительной обработки и передачи.

Все камеры видеонаблюдения делятся на аналоговые и цифровые, как работают камеры видеонаблюдения? Оба типа устройств используют светочувствительную матрицу для обработки светового потока.

Устройство камер видеонаблюдения и принцип работы.

Аналоговые камеры видеонаблюдения используют в своей работе прибор с зарядовой связью — ПЗС-матрицу (CCD). Принцип ее работы заключается в аккумулировании фотонов светового потока в пикселях (потенциальные ямки), а затем в их обработке при помощи сдвиговых регистров.

Полученный таким образом сигнал направляется в аналогово-цифровой преобразователь (АЦП), а затем на устройства, формирующие и передающие аналоговый сигнал.

Основная классификация ПЗС матриц осуществляется по их размерам. ПЗС матрицы были актуальны до 2008 года, когда им на замену пришли КМОП-матрицы (CMOS), которые являются, фактически, полноценной интегральной схемой, осуществляющей полный цикл обработки светового потока.

Это позволяет делать камеры видеонаблюдения более компактными, а в процессе обработки видеосигнала получить доступ к выбранным группам или даже отдельным пикселям. На данный момент производителями наиболее популярных CMOS матриц являются AXIS, Arecont Vision и некоторые другие компании.

Следующим шагом развития аналогового видеонаблюдения стало появление PIXIM-матриц. Они осуществляют независимую микропроцессорную обработку поступающего светового потока в режиме реального времени благодаря наличию аналогово-цифровых преобразователей в каждом пикселе матрицы. Это дает существенные преимущества при работе с динамическим диапазоном.

Наиболее популярными производителями PIXIM-матриц являются:

  • Smartec;
  • MicroDigital;
  • Siemens;
  • Pelco;
  • Ever-Focus;
  • JVC.

IP видеокамеры осуществляют полный цикл обработки видеоинформации. Начиная от преобразования светового потока в электрический импульс в дальнейшем они производят оцифровку, сжатие и передачу информации пакетами.

Объектив — набор линз, которые фокусируют световой поток на светочувствительную матрицу. Основным параметром является фокусное расстояние, влияющие на угол обзора видеокамеры. Существует два типа объективов, с фиксированным фокусным расстоянием (монофокальные) и изменяемым (варифокальные).

ВИДЫ КАМЕР ВИДЕОНАБЛЮДЕНИЯ И ИХ КЛАССИФИКАЦИЯ

Классифицировать камеры видеонаблюдения можно по нескольким параметрам:

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Наружные (уличные).

Как правило все элементы располагаются в защитных корпусах (термо-, гермокожух), чтобы обеспечить бесперебойную работу устройства в условиях негативного воздействия внешней среды: осадки любого типа, отрицательные температуры и перепады температур, высокая влажность или запыленность и т.п.

Установка снаружи зданий и сооружений предполагает высокий уровень защищенности, в том числе и антивандальной.

Для осуществления наблюдения в ночное время такие устройства комплектуются дополнительными источниками света в видимом или инфракрасном диапазоне. Как правило, такие камеры видеонаблюдения находятся на значительном расстоянии от устройства обработки и записи информации.

Поэтому они оборудуются несколькими типами внешнего интерфейса, а некоторые и локальные средствами и сохранения информации.

Внутренние (для помещений).

Имеют значительно меньшие габариты при сопоставимых функциональных возможностях и качестве получаемого изображения. Корпус изготавливается из пластика и имеет низкий уровень защиты.

ЦВЕТОПЕРЕДАЧА

Чёрно-белые (монохромные).

На данный момент практически не встречается в чистом виде. Имеет значительные преимущества по светочувствительности. Некоторые модели могут осуществлять качественную стенку при освещении до 0,0001 Л люкс.

Цветные.

Осуществляют съемку, запись и передачу изображений в полноцветном режиме. При падении освещения ниже критического уровня срабатывает функция день/ночь. Камера видеонаблюдения переходит в черно белый режим с автоматическим включением интегрированного инфракрасного освещения.

ФОРМ-ФАКТОР

BOX (корпусные).

Как правило, реализуются без объектива, который необходимо подбирать отдельно, в зависимости от требований системы видеонаблюдения;

Bullet (цилиндрические).

Представляют собой моноблок в виде цилиндра с ИК подсветкой, кронштейном, несъемным объективом. Все функциональные элементы заключены внутри герметичного корпуса;

Бескорпусные.

Могут использоваться в качестве основного элемента уличных камер видеонаблюдения при установке в гермобоксе. Имеют довольно компактные размеры и могут быть использованы для скрытого видеонаблюдения;

Dome (купальные).

Корпус представляет собой полусферу, в которой расположена видеокамера с объективом. Как правило устанавливаются непосредственно на потолке , реже на стене, без использования кронштейна. В качестве крепежного элемента используется специальная пластина или основание купола;

PTZ (поворотная).

Устанавливаются на платформу с поворотным механизмом или имеют его в своем составе;

Pin Hole, Fish Eye (рыбий глаз).

Это обозначение относится больше к объективу. Но, как правило, такие объективы делаются несъемными и устанавливаются на видеокамеры миниатюрных размеров. Идеально подходят для организации скрытого видеонаблюдения.

СТЕПЕНЬ ЗАЩИТЫ КОРПУСА

Пыле- влагозащищенные.

Обозначаются как IPХХ, где IP — маркировка по международной классификации, а ХХ цифры показывающие степень защиты устройства от пыли (первая цифра) и влаги (вторая цифра).

Например, IP 65 означает, что устройство полностью защищена от проникновения пыли, но установка допускается только под навесом, защищающим от прямых струй дождя. IP68 ( на данный момент максимальные показатели) — устройство не только надежно защищено от пыли но и может быть на некоторое время погружено в воду, без негативных последствий для функционирования.

Герметичные взрывозащищенные.

Обозначаются кодом EX. Используются на различных производствах в цехах с особыми условиями эксплуатации. Как правило, это обычные типы камер видеонаблюдения, помещенные в соответствующие защитные кожухи.

Антивандальные.

Обозначение IKХХ, где IК — маркировка по международной классификации, а ХХ (от 0 до 10) обозначение степени защиты устройства.

ВИД ПЕРЕДАЧИ СИГНАЛА

Существует два способа передачи данных:

  • беспроводной;
  • проводной.

Беспроводные камеры видеонаблюдения осуществляют передачу информации по радиоканалу, WiFi или GSM. Проводные используют несколько носителей.

Коаксиальный кабель.

Максимальная дальность без использования усилителей до 400-500 м. Сильно подвержен внешнему влиянию электромагнитных наводок.

Витая пара.

Максимальное расстояние для IP камер без применения промежуточных коммутаторов до 100-150 м. Может быть использована стандартная Ethernet сеть организации. По кабелю осуществляется передача изображение, аудиосигнала, питания устройства (РоЕ технология). Имеет довольно высокую защищенность от внешних воздействий.

Для аналоговых видеокамер при использовании приемо-передающей аппаратуры дальность трансляции может увеличиться до километра и более.

Оптоволокно.

Сравнительно новый и весьма дорогостоящей способ передачи информации. Как правило, камеры видеонаблюдения, которые поддерживают эту технологию, являются гибридными и могут передавать информацию другим способом. Не подвержены внешнему влиянию, могут передавать изображение без потери качества на расстоянии до нескольких десятков километров.

ТИП ПРЕОБРАЗОВАНИЯ ИЗОБРАЖЕНИЯ

Цифровой (IP).

Каждая IP видеокамера имеет интегрированный кодер, преобразующий электрические импульсы, поступающие с ПЗС матрицы в цифровые пакеты. Далее передача изображения может осуществляться любым способом, который используется для обмена цифровыми пакетами: UPT, WiFi, CDMA, GSM(3G/4G).

Такой способ обработки сигнала имеет множество преимуществ:

  • высокая четкость изображения;
  • готовность информации для обработки аналитическими программами;
  • простота монтажа;
  • широкие возможности настроек.

Цена ip-видеокамеры несколько выше, чем аналоговой. Кроме того IP технологии тяжело совместимы с существующими аналоговыми системами видеонаблюдения на коаксиальном кабеле.

Аналоговый.

Обратим внимание только на те виды камер видеонаблюдения и их характеристики, которые могут составить конкуренцию цифре:

  • AHD — передача качественного изображения по коаксиалу на расстоянии до 500 м и с приемопередатчиками по витой паре до 1000 м.;
  • HDTVI — высокая детализация изображения и помехоустойчивость. Передача видеосигнала без задержек;
  • HDCVI — передача звука и изображения по одному коаксиальному кабелю.

В начало

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕР ВИДЕОНАБЛЮДЕНИЯ

Формат ПЗС матрицы (дюймы).

Наибольшее распространение получили 1/4ʺ, 1/3ʺ, 1/2ʺ. При этом нет прямой зависимости между размером диагонали и качеством получаемого изображения. Подавляющее большинство матриц, используемых в видеокамерах различных производителей, выпускаются на заводах компании Sony, Samsung, LG, Panasonic и Sharp.

Разрешение (ТВЛ-устаревшее, Pic, px — пиксели).

Для аналоговых камер старого образца максимальное разрешение составляло PAL-540 ТВЛ или CCIR-600 ТВЛ. Современные технологии (HDTVI, HDCVI, AHD) позволяют получать изображение с разрешением высокой четкости (High-Definition) HDTV — это 1280×720 (720p) и 1920×1080 (1080i).

Буквенные индексы означают частоту кадров: i (interlaced) — 50-60 полукадров в секунду, p (progressive scan) — 50-60 полных кадров в секунду. Разрешение IP-видеокамер показывают в пикселях. 1280×1024 — соответствует одному мегапикселю. Современные модели могут осуществлять запись с разрешением 12 Мpx и более.

Светочувствительность (Люкс).

Минимальный уровень освещения на объекте, при котором видеокамера передаёт распознаваемое изображение. Измерение осуществляется при светосиле объектива 1,4. Для черно-белых камер этот показатель составляет 0,4-0.01 люкс, для цветных — 0,2-3 люкс.

Некоторые специализированные модели высокочувствительных камер могут осуществлять съемку без дополнительной подсветки при освещенности 0,0015 люкс.

Многие производители указывают светочувствительность, как минимальную освещенность на матрице. Реальные же показатели в 10 раз ниже.

Отношение сигнал-шум (дБ).

Показывает логарифмическое соотношение амплитуд сигнала к шуму. К примеру, число 50 дБ означает, что амплитуда видеосигнала больше чем соответствующий показатель шума в 316 раз, этот показатель является оптимальным. При соотношении 40 дБ в изображении появятся заметные помехи, а при 20 дБ оператор на экране будет наблюдать сплошной белый шум.

Электронный затвор (сек).

При ярком освещении период накопления заряда в ячейках матрицы может достигать 1/10000 сек. После заполнения, матрица передаёт заряд для дальнейшей обработки, имитируя работу диафрагмы объектива. Экспозиция ПЗС матрицы для стандартов PAL составляет 1/50, а для NTFS 1/60.

Компенсация засветки (BLC).

Может быть как аппаратной, так и программной функцией, позволяющий качественно запечатлеть объект, находящийся на ярком фоне.

В начало

  *  *  *

© 2014 — 2019 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

alarm-ops.ru

особенности подключения, принцип работы системы, сравнение с IP

Несмотря на развитие цифровых технологий и интернета, появление IP-видеокамер и других современных систем безопасности, аналоговые видеосистемы уходить со сцены не собираются. Доступная стоимость и высокое качество оборудования позволяют с успехом использовать аналоговые варианты видеонаблюдения для охраны небольших или средних по площади объектов.

Стандартное разрешение уже в прошлом

Производители постепенно переходят от стандартного разрешения к высокому. Современные мониторы давно позволяют просматривать картинку в разрешении FullHD, поэтому устаревшие аналоговые камеры стандартов D1 и 960H (704х576 и 960х576 пикселей соответственно) выглядят неуместными. Производители охранного оборудования в настоящее время предлагают сразу три новых стандарта аналогового видеонаблюдения с разрешением высокой четкости. Это HDCVI, HDTVI и AHD.

Зачем нужны аналоговые системы?

Если весь мир переходит на использование цифровых форматов, так ли нужны устаревшие видеокамеры и сопутствующее оборудование? Не проще ли сразу перейти на «цифру»? Эти системы нужны и востребованы. Мало того, востребованными они останутся еще долгое время. На данный момент в мире развернуты миллионы систем аналогового видеонаблюдения. Все они смонтированы на основе кабельной инфраструктуры с применением коаксиального кабеля.

Цифровые камеры не поддерживают кабельные сети, поэтому модернизировать систему простой заменой камер на цифровые не получится – потребуется менять все оборудование, что равноценно полной установке системы видеонаблюдения «с нуля». В противовес цифровым, современные аналоговые камеры стандарта HD прекрасно работают со старой кабельной сетью и позволяют модернизировать любую аналоговую систему «малой кровью». Чего стоит только замена коаксиального кабеля на витую пару, которая требуется для цифровых камер. Вторым важным моментом является то, что аналоговые системы имеют ряд важных преимуществ над цифровыми.

Коротко о новых стандартах

Все современные стандарты аналогового видеосигнала высокой четкости подразумевают использование мониторов с соотношением сторон 16:9 и разрешения HD 720р и Full HD 1080р (1280х720 и 1920×1080 соответственно). По сравнению со старым форматом D1 (704х576), изображение с разрешением HD 720р по качеству в 2,3 раза лучше, а Full HD более чем пятикратно превосходит его. Очевидно, что переход на новые аналоговые камеры оправдан экономически и технически. Камеры с современным разрешением позволяют рассмотреть подробности, которые были недоступны старым аналоговым CCTV моделям:

  • номера автомобилей;
  • черты лица человека;
  • номинал денежной купюры;
  • другие мелкие детали.

Стоит сказать, что рынок развивается очень динамично и способствует тому не слишком высокая цена камер нового стандарта. Она не намного выше стоимости старых CCTV камер. Иногда цены даже сопоставимы. Важно и то, что некоторым производителям не удалось монополизировать рынок современных аналоговых камер путем регистрации патентов и других действий. Активно развиваются открытые стандарты, поэтому любые конструктивные решения доступны всем и стоят недорого.

Особенности и характеристики видеокамер

Характерным отличием этого типа оборудования является простота конструкции и более низкая стоимость по сравнению с IP-камерами. Ведущие мировые производители выпускаю множество моделей, отличающихся размером, формой, видом поворотных инструментов, объективами и аппаратной частью. О принципах действия и устройстве видеокамер предлагаем прочесть здесь.

Основной задачей любой аналоговой камеры является преобразование оптического изображения в сигнал. Это ключевой элемент любой подобной системы, от надежности и качества работы которого напрямую зависит эффективность охраны. В современных моделях для преобразования сигнала используются специализированные ПЗС-матрицы. В монохромном варианте камеры обладают чувствительностью к видимому и инфракрасному излучению. Основными характеристиками устройств являются:

  • Используемый стандарт видеосигнала.
  • Разрешение картинки.
  • Уровень минимальной освещенности (чувствительность).
  • Ширина диапазона яркостей.
  • Дальность передачи сигнала по кабелю.
  • Возможность передачи звука и управляющих сигналов по кабелю.
  • Потребляемая мощность и напряжение питания.
  • Тип корпуса.
  • Наличие дополнительных функций.
  • Надежность и простота

В отличие от цифровых систем, аналоговые варианты более просты в эксплуатации, при монтаже и настройке. Большинство комплектов уже имеют по умолчанию заданные параметры работы, поэтому не требуют присутствия специалиста для настройки программного обеспечения. Простоту систем можно назвать их главным преимуществом по сравнению с цифровыми вариантами.

Сотрудникам охраны не нужно проходить дополнительное обучение, а сама система сразу готова к работе после подключения. Надежность оборудования заключается в том, что проблемы с рабочим компьютером, локальной сетью или интернетом мало скажутся на работоспособности системы, позволяя продолжать контролировать объект в любой ситуации.

Минимальная комплектация

Минимально необходимый состав оборудования для запуска видеонаблюдения в работу следующий:

  1. требуемое число камер;
  2. видеорегистратор;
  3. источник питания;
  4. кабели подключения.

В качестве видеорегистратора может быть использован обычный компьютер, оснащенный платой видеоввода. Этот вариант теряет свою популярность, но был достаточно широко распространен ранее в стандарте CCTV. Новые камеры, например стандарта AHD, уже невозможно подключить через плату видеозахвата. Поставляемый в комплекте оборудования видеорегистратор, прост и удобен в настройке.

В комплект поставки любого видеорегистратора не включается жесткий диск для записи видео.

Состав стандартного комплекта

Обычно производители предлагают уже готовые решения для организации видеонаблюдения на небольшой площади с возможностью масштабирования в дальнейшем. В стандартный набор входят:

  1. гибридный видеорегистратор;
  2. две наружные камеры;
  3. две внутренние камеры;
  4. кабель с обжатыми концами для каждой из камер;
  5. блок питания.

В работу такой набор запускается очень просто и не требует наличия специальных знаний. К видеорегистратору подсоединяются камеры, монитор и мышка. Затем он подключается к розетке питания и после включения начинает транслировать передаваемое камерами изображение. При необходимости вести запись видео, потребуется приобрести и подключить к регистратору жесткий диск.

Монтаж и настройка. Требования к кабелю

Процесс монтажа достаточно трудоемок, поскольку отдельная соединительная линия требуется для каждой камеры. Максимальная длина линии зависит от типа кабеля, его качества и типа системы. Теоретически, в системах видеонаблюдения стандарта CCTV сигнал можно передать на расстояние до 300 метров. Современные стандарты HDCVI, HDTVI и AHD позволяют передавать сигнал по коаксиальному кабелю до 500 метров. В случае использования витой пары UTP CAT.5e расстояние колеблется от 100 до 150 метров.

При использовании специальных приемопередачиков, длина витой пары может составлять более километра.

Аналоговый сигнал довольно сильно зависит от уровня помех, поэтому получить изображение хорошего качества на слишком длинных линиях затруднительно.

Коаксиальный кабель более подвержен действию помех, чем витая пара. Это стоит учесть, если система видеонаблюдения устанавливается в помещениях с высоким уровнем помех, например, на производстве.

Аналоговое видеонаблюдение имеет очень высокую надежность, поскольку программная часть содержится только в устройстве отображения (записи) видео. «Подвисание» картинки, задержки изображения и выпадение кадров  случаются достаточно редко. Общая надежность всей системы напрямую зависит от аппаратной составляющей.

Снизить количество отказов можно качественным монтажом и приобретением фирменного оборудования у проверенных поставщиков.

Масштабировать уже построенную систему может оказаться слишком дорого, поскольку кроме дополнительных камер может потребоваться наращивание каналов регистрации изображения. Если отсутствует резерв каналов, то это выльется в приобретение нового видеорегистратора или дополнительной компьютерной платы видеоввода (для систем CCTV).

Особой подготовки для установки и настройки небольшой системы не требуется. Ее можно смонтировать самостоятельно на даче, в квартире или загородном доме. Материалы и оборудование имеют достаточно демократичную стоимость, а при необходимости можно подобрать даже бюджетный вариант системы.

Аналоговое или цифровое?

Стоит начать с того, что определение «цифровое» видеонаблюдение не очень точно отражает принцип работы этих систем. Скорее их можно назвать IP или сетевыми.

Разрешение

Явное преимущество в этом отношении имеет IP-видеонаблюдение, которое позволяет транслировать изображение вплоть до формата 4К. во многих случаях такой детализации не требуется. В небольшом магазине или на даче вполне достаточно будет разрешения аналоговых камер высокой четкости (HD). Технологии AHD, HDTVI и HDCVI обеспечивают разрешение картинки до 1920×1080 пикселей. Этого более чем достаточно для качественного изображения.

Очень часто передача мегапиксельного изображения возможно со скоростью не более 10-15 кадров в секунду.

Кроме того, такая картинка требует высокой вычислительной мощности для своей обработки. В пользу аналоговых камер можно сказать, что они стабильно передают видео с частотой 25 кадров в секунду.

Расстояние

Как говорилось выше, цифровые камеры способны транслировать сигнал на большое расстояние только при наличии коммутаторов, установленных через каждые 100 метров. Аналоговые устройства могут на несколько километров передавать изображение по витой паре. Среди дополнительных особенностей IP-систем стоит отметить:

  • большое количество программ для анализа изображений;
  • неограниченная возможность масштабирования системы;
  • удаленный доступ через интернет.

При выборе системы видеонаблюдения того или иного типа, следует определиться с кругом задач, которые эта система должна решать.

Полезное видео

Рекомендуем посмотреть сюжет о подключении аналогового видеонаблюдения от очаровательного эксперта.

В качестве заключения

Аналоговые видеосистемы внутреннего и наружного наблюдения выгодно использовать на небольших объектах, где не нужен монтаж сложного многоканального цифрового оборудования. Они будут выгодны там, где персонал не достаточно хорошо знаком с современными охранными устройствами, а средства на построение системы охраны ограничены. Подобный вариант видеонаблюдения можно назвать идеальным для небольших кафе, магазинов, гостиниц или заправок. Он окажется лучшим выбором для частного дома или квартиры.

Поделиться новостью в соцсетях



svs.guru

принципы действия, устройство и характеристики

Работа современной технологии должна быть понятна в действии человеку, мечтающему об установке камер для гарантии собственного спокойствия. Средства слежения применяются повсеместно: на территории частных домов, в магазинах, ресторанах, кафе и государственных учреждениях. Благодаря их действию удается вовремя выявить правонарушение и остановить его раньше, чем преступник бесследно исчезнет. Но как работают камеры видеонаблюдения и какие существуют виды? Особенности каждой системы и характеристики приведены ниже.

Для чего используются?

Современные технологии облегчают профессиональную деятельность сотрудников закрытых предприятий, общественных заведений и людей, решивших защитить свое жилье от недоброжелателей. Охраняемые объекты находятся под присмотром службы безопасности, а система слежения записывает материал от начала до конца, что становится преимуществом для пострадавшей стороны в судебном разбирательстве. Иначе говоря, наблюдение предназначено не для публичного просмотра, а для работы в закрытом режиме.

Оно выполняет функцию мониторинга имущества, людей и инвентаря. Например, элементарен принцип того, как работают камеры видеонаблюдения в гипермаркетах: они следят за цеховыми отделами (колбасные изделия, сыр, кассы) и направлены так, чтобы охватывать помещение, выставленную продукцию на прилавках для предотвращения кражи.

Другое использование включает в себя:

  • Мониторинг людей в оживленных районах (метро, концертные залы), чтобы избежать терактов, вандализма, публичных драк.
  • Наблюдение за животными в зоопарке.
  • Регистрацию активности клиентов в банке (ведется учет в случае инцидента).
  • Сбор доказательств, установление факта беспорядков по регистратору полицейских машин.
  • Проверка целостности товара в магазине.

Технические характеристики

Прежде чем приступить к процессу установки, следует узнать, как работают камеры видеонаблюдения, и структуру их связи. Владельцу напрямую предоставляется информация о том, что происходит внутри помещения, без его ведома.

В замкнутой телевизионной системе используется четыре основных компонента: камера, объектив, монитор и кабели. Как только изображение собрано, оно отправляется на монитор или видеорегистратор. Затем картинка передается на проигрывающуюся ленту с помощью нескольких экранов или цифрового телевизора.

Современное оборудование может быть оснащено:

  • Инфракрасным прибором ночного видения.
  • Облачными сервисами для сохранения внушительного объема информации.
  • HD-изображением.
  • Средствами видео-аналитики.
  • Удаленным доступом к системе с интернетом или без него.

Классификация. Разница между видами

Оборудование состоит из элементов захвата изображения, электронной схемы и объектива, предоставляющего визуализацию конкретной сцены. Некоторые камеры имеют встроенный микрофон, позволяющий улавливать звуки окружающей среды под наблюдением или отправлять их через сеть для прослушивания и записи.

На виды современная техника распределяется по конкретному использованию. В зависимости от условий местности характеристики могут отличаться. Например, вы не знаете, как работают камеры видеонаблюдения ночью. Инфракрасные объективы задействует светодиоды, расположенные вокруг линз, чтобы они смогли обнаружить тепловые волны и ретранслировать изображение в черно-белые кадры. Конкурентом им станут адаптируемые камеры, автоматически меняющие свой рабочий режим в зависимости от условий освещения.

Различные типы линз исполняют заложенную функцию в соответствии с целевыми требованиями установки. Предоставляются опции масштабирования, настройки изображения, повышение яркости, отсутствие шума на картинке, что способствует повышению точности отснятого материала.

Куполообразные виды камер, характерные для торговых центров, скрытые и другие типы доступны для каждого конкретного случая. Характеристики являются неотъемлемой частью установки, потому должны быть приняты во внимание, чтобы сделать правильный выбор и получить максимальный результат от технологии.

Дальность обзора

Важной деталью оборудования перед приобретением станет наличие функции увеличивать или уменьшать изображение на определенном расстоянии. Стоимость без нее окажется значительно ниже.

Существуют разные типы объективов камер с масштабированием на короткие или длинные дистанции. Техника с сильным увеличением устанавливается со специальным двигателем, помогающим максимально отрегулировать фокус, повысив четкость картинки. В тесных помещениях данная функция бесполезна, а на открытых пространствах, территориях частных домов, в общественных местах — эффективна.

Прежде чем решиться на покупку, важно знать, как работают камеры видеонаблюдения, чтобы не ошибиться с выбором.

Домашняя система

Использование средств для слежения стало чрезвычайно популярным в наши дни. Нередко встречаются здания или огражденные участки с табличками «ведется съемка», помогающими отпугивать недобросовестных людей одним наличием фиксирующей охраны, установленной в стратегически важных местах.

Оборудование для наблюдения за собственным жильем, как правило, включает камеру видеонаблюдения, цифровой телевизор, монитор и проводку. Запись может передаваться онлайн или на облако. Техника представляет собой специализированный объектив с такой функцией, как инфракрасное ночное видение. Изображение транслируется на экран монитора, но многие системы способны перенаправлять его на домашний телевизор.

Как узнать, что камера видеонаблюдения работает и вы находитесь в безопасности? Итак:

  1. Сзади оборудования замерцает маленький диод.
  2. Картинка местности будет транслироваться онлайн.
  3. Объектив станет подвижным, если он априори обладает такой характеристикой.

Как только камера получает изображение, она отправляет содержимое на цифровой видеорегистратор, который непрерывно записывает весь отснятый материал. В зависимости от типа объектива может присутствовать технология увеличения и уменьшения, обеспечивающая полноценное масштабирование.

Дополнительным бонусом домашней системы станет возможность установить более одной камеры, если вы планируете охватить большую площадь или отдельные комнаты.

Удаленный мониторинг: принцип действия

Одним из способов обеспечения безопасности 24 часа в сутки является постоянное наблюдение с профессиональным управлением. Оно имеет ряд преимуществ как в материально-техническом, так и в финансовом отношении.

Как работает камера видеонаблюдения на улице и на далеком расстоянии? Стоит отметить следующие детали:

  • Оборудование установлено в стратегически важных местах по периметру здания или участка. Оно охватывает все пространство.
  • Изображения напрямую передаются в центр удаленного мониторинга, где обученные операторы постоянно следят за изменениями и отмечают вторжения.
  • Когда камера фиксирует подозрительные действия, оператор может увеличить картинку, чтобы оценить ситуацию и мгновенно предпринять необходимые меры.

Часто ситуации решаются звуковым уведомлением, предупреждая злоумышленников о том, что они находятся в несанкционированной зоне. Если лицо проигнорировало обращение оператора и целенаправленно движется к цели, то к делу подключается полиция или другой персонал служебной безопасности. Обычно подобные инциденты реально урегулировать в кратчайшее время.

Беспроводные камеры

Данный вид обладает высокой гибкостью, позволяя мгновенно получить информацию. Принцип работы состоит в передаче изображения на экран через wi-fi, по локальной сети или в виде прямого эфира на мониторе телевизора. Мобильность и экономия денег при отсутствии необходимости подсоединения проводов станет преимуществом в выборе. Техника эффективна как и внутри помещения, так и снаружи.

Минусы того, как работает беспроводная камера видеонаблюдения, заключаются в следующем. Трансляция с других устройств, телефонов вне сети Интернет, радионянь может оборваться из-за синхронизации с техникой. Кроме того, если выбор пал на беспроводную систему слежения, то всегда есть вероятность, что видеопотоки могут быть перехвачены третьими лицами. Некоторые из производителей повышают систему безопасности оборудования дополнительным шифрованием.

Характеристики IP-камеры

Техника с подключением через сеть становится все более популярной из-за высокого разрешения и ряда других особенностей. Например, видео, захваченное в объектив, автоматически сжимается в размере и сохраняется в облаке. Подключение происходит через сетевую инфраструктуру, появляясь в окне рядом с принтером или сканером. Однако она также поддерживает соединение через wi-fi.

IP-камеры просты в установке. Они поставляются с предустановленным программным обеспечением и совместимы с операционными системами Windows, Android и iOS. Доступна опция удаленного мониторинга, позволяющая просматривать объект из любого места с бесплатным DDNS или статическим IP. Встроенная двусторонняя связь не только отпугивает нарушителей, но и действует в режиме скайпа для общения с домочадцами.

Благодаря специальному чипу камера видеонаблюдения, работающая от сим-карты, имеет медленную пропускную способность, но она надежнее защищена от взломов со стороны хакеров, чем беспроводная сеть. При обнаружении вторжения на территорию или движения опция немедленно отсылает уведомление или электронное письмо на телефон владельца.

Камеры оснащены приборами ночного видения. Так, они способны захватывать и передавать живое видео в темное время суток.

Подключение через Интернет

Если установлено несколько камер одновременно, сеть может не выдержать нагрузки — будет иметь место программный сбой. Потому следует открыть доступ через wi-fi. Первоначально рекомендуется провести дополнительную проверку на вирусы, чтобы убедиться в безопасности.

Встроенное в память техники программное обеспечение позволяет быстро найти оборудование в списке соединений и с легкостью разобраться, как работает ip-камера видеонаблюдения.

Сроки хранения материала: есть ли ограничения?

В зависимости от компании, записанные данные могут потребоваться для анализа тенденций, расследования, аудита и поиска. Различие состоит лишь во времени хранения информации в облаке.

Мы уже знаем, работает ли ip-камера видеонаблюдения без wifi, потому в ситуациях, связанных с гипермаркетами, где применяется рассматриваемый вид системы безопасности, отснятый материал может храниться до полной потери интереса компании. Например, если съемка понадобилась для проведения расследования из-за кражи или аудита, такие кадры не удаляются вплоть до официального желания владельца организации. Порой данные с оборудования выступают в качестве вещественных доказательств против отрицающих вину воров.

Материал с частных объектов действует по схожему принципу, бессрочному сохранению. Информация из военных и государственных организаций очищается под строгим контролем раз в два года или передается в архив.

Камеры видеонаблюдения полезны?

Настроенная система может использоваться для записи людей, животных, дорожного движения, самолетов, а также активировать постоянную функцию удаленного мониторинга. Разобравшись, какие виды съемки территории существуют и как работает wifi камера видеонаблюдения, следует отметить незаменимость механизма.

Она полезна по ряду причин: предотвращение преступности, прекращение беспорядков, контроль. Никто не застрахован от террористических угроз, характерных для нашего времени, что подчеркивает эффективность дополнительной безопасности.

fb.ru

РубрикаРазное

Добавить комментарий
