Банная печь из трубы 530 своими руками – проекты и инструкция по постройке

Содержание

Печь для бани из трубы 530

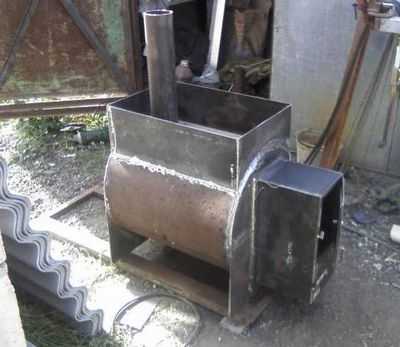

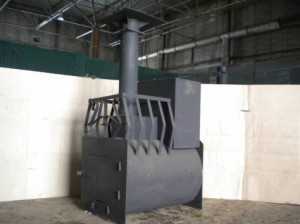

Печь для бани из трубы горизонтальная

Каждый, кто когда-либо занимался постройкой печи для бани, знает сколько труда нужно вложить в изготовление даже простенького корпуса из листового металла по собственным чертежам. Проще построить своими руками печь для бани из трубы, тем более что чертеж такой постройки найти не представляет проблемы. В большинстве известных конструкций печь для бани имеет вертикальное расположение корпуса. Чаще всего это связано с желанием рационально использовать место в парилке или расположить вывод трубы печи в бане вертикально по чертежам расположения дымохода и вентиляции в доме.

Чем горизонтальные печи отличаются от вертикальных моделей

В этом смысле горизонтальная печь для бани займет больше полезной площади в парилке, но специфическая форма корпуса позволяет получить ряд полезных преимуществ:

Удобная форма для загрузки топлива в камеру сгорания;
Небольшая высота, на которой расположена коробка каменки;

Благодаря оптимальному распределению топлива тонким слоем в горизонтальной печи для бани из трубы, это видно по чертежу, дрова сгорают более полно и равномерно.

К сведению! Большинство специалистов считают, что круглая печь для бани из трубы лучше обтекается воздухом, благодаря чему больше тепла с восходящим воздухом попадает к баку с водой и каменке.

Но, скорее, большинство умельцев изготавливают горизонтальные печи, потому что людям просто нравится необычный вид печи для бани из трубы 530 мм, как на фото. Простота устройства позволяет наладить изготовление печи бани руками по чертежам и видео, которых, при желании, можно найти немало.

Чаще всего для постройки подобной банной конструкции используются старые газовые баллоны или куски от водопроводной трубы, диаметром от 50 см и выше. Самой распространенной схемой является изготовление горизонтальной печи для бани из трубы в 530 мм. Горизонтально

superbany.ru

чертежи, видео инструкция, изготовление своими руками

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

Подготовка материалов и инструментов

Горизонтальная печь из трубы – видео

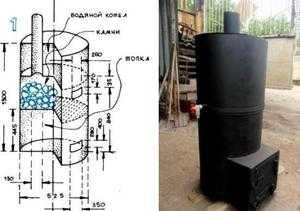

Вертикальная банная печь из трубы 530

Установка и эксплуатация печей из труб

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.

Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

топку;
предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
дымоходную трубу;
камеру для сбора золы;
водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.

Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.

За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.

С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.

Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.

Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.

Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.

Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.

Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.

Металлические навесные гаражные петли.

Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.

Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.

Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.

Ручной или полуавтоматический сварочный аппарат.

Набор слесарного инструмента.

Электрическая дрель.

Болгарка с зачистными и отрезными дисками.

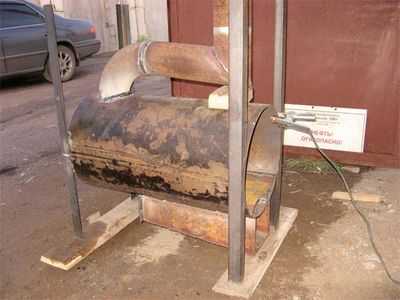

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

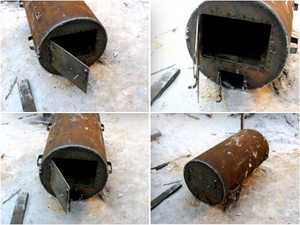

Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.

Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.

Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.

Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.

Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.

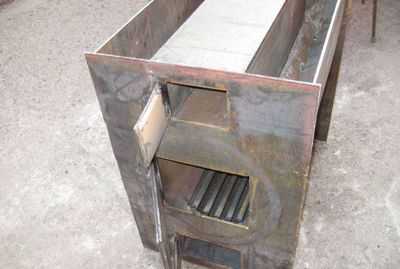

В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.

Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.

Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.

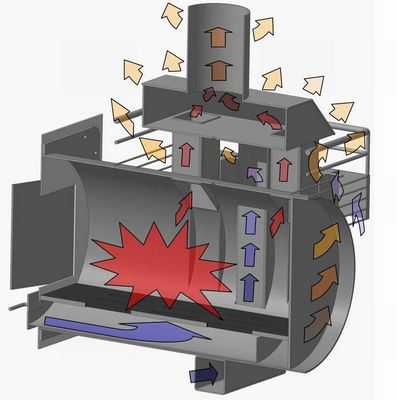

Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.

Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.

Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.

Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.

К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

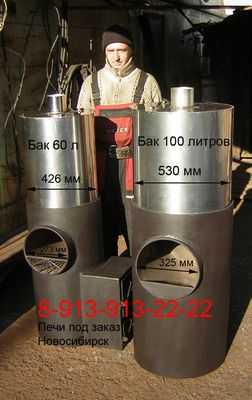

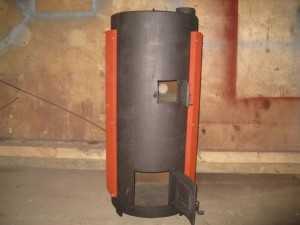

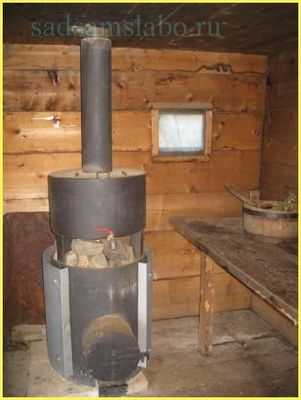

Вертикальная банная печь из трубы 530

Если помещение парной

небольшое, то его можно оборудовать вертикальной конструкцией.

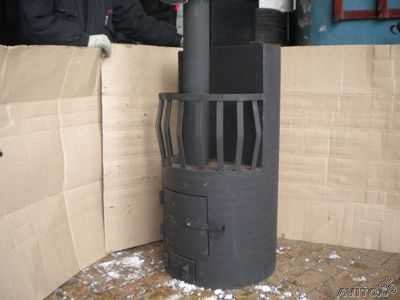

Технология изготовления своими руками:

Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.

Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.

Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.

Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.

Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.

Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.

Перед дверцами поддувала и топливника расположить металлический лист.

Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

Источник

openstroi.ru

Печь для бани из 530 трубы своими руками

Содержание статьи

Баня – это место для отдыха, главным элементом которого является печь. Тепло и своевременная подача влаги зависят от того, какую топливную конструкцию в парилке вы построите. Опытные печники рекомендуют строить печь для бани из 530 трубы. Простой и экономный вариант обеспечит высокую температуру и потребует минимум усилий.

Баня – это место для отдыха

Натопить баню – задача ответственная и важная. Необходимо создать надежную и удобную в использовании конструкцию. От этого зависит безопасность и комфорт отдыхающих в парилке людей.

Прежде чем сделать печь для бани своими руками из трубы, следует изучить до мелочей чертеж, выбрать трубу с нужным диаметром и подготовить необходимые инструменты. Печь в парильне может быть горизонтальной и вертикальной. Для изготовления любого вида понадобится листовое железо, сварочный аппарат, болгарка, дымовая труба, куски арматуры и основной элемент – труба диаметром 500-530 мм. Нужный отрезок трубы можно приобрести в пункте приема металлолома, что сэкономит ваши денежные средства.

Прежде чем сделать печь для бани, следует изучить до мелочей чертеж

Технология изготовления горизонтальной печи

Горизонтальная топка считается более удачной, чем вертикальная. У вертикальной печи размер топливного отсека больше, это позволяет быстро прогреть помещение. Дров туда тоже помещается больше. При этом устройство не занимает много места в ограниченном пространстве, так как отличается компактностью. Для постройки печи выполните следующие действия.

Горизонтальная топка позволяет быстро прогреть помещение

Отпилите отрезок трубы, приблизительно 80 см длиной, и выровняйте края.
Установите колосниковую решетку. Если готовой детали нет, можно сделать ее самостоятельно. В металлическом листе вырежьте отверстие и приварите кусок арматуры.
Приварите к трубе колосник.
Покройте печку сверху листом металла.
Вырежьте пару прямоугольных отверстий с дверцами. Одно – для загрузки дров, другое – для поддувала.
Приварите дымовую трубу к задней части печи.
По окончанию сварочных работ, готовую печь необходимо покрыть толстым слоем термоустойчивой краски, предварительно очистив металл от ржавчины. Это продлит срок эксплуатации печи. Краска защищает конструкцию от разрушения и коррозии.

Важно! Горизонтальные печи для бани из трубы устанавливаются на фундамент, основание которого состоит из бетона снизу и нескольких рядов кирпичей сверху.

Изготовление вертикальной печки

Изготовить вертикальную печь нетрудно. Этот вариант не самый практичный, но в некоторых случаях нужна именно такая модель. Все зависит от предпочтений хозяина бани и места в парной, предназначенного для печи. Процесс не составляет сложностей и состоит из нескольких этапов.

В некоторых случаях по дизайну подходит именно вертикальная печка

Изготовьте опалубки и выложите на них арматуру. Залейте все бетонным раствором, подготовив таким образом фундамент.
Бетонный фундамент накройте несколькими рядами кирпичной кладки с помощью глиняного раствора. Оставьте фундамент застывать.
Возьмите трубу и выровняйте один ее край. В дальнейшем он будет использоваться как основание.
Прорежьте мелкие отверстия для крепления колосника и одно большое для поддувала.
Если вы взялись за самодельную печь для бани из трубы, то для вас не составит труда изготовить колесник своими руками. Для этого понадобится несколько металлических прутьев.
Над топкой приварите отсекатель. Используйте лист металла, обрезанный по углам.
Десятью сантиметрами выше отсекателя сделайте каменку.
Подготовьте еще один лист металла с отверстием, и накройте каменку.

Установка конструкции в помещении

Когда самодельная печь для бани из трубы готова, ее устанавливают в помещение. Во время монтажа придерживайтесь технологических правил. Соблюдайте размер площадки, где будете устанавливать печь. Она должна быть в форме квадрата 70 на 70 сантиметров. Высота – не более 20 сантиметров.

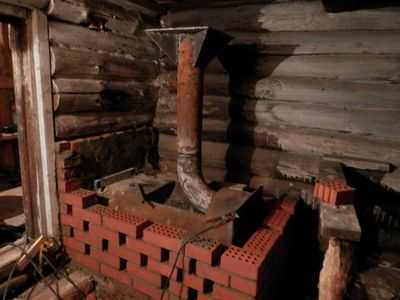

Конструкция обкладывается кирпичами для собственной безопасности

Печь устанавливается в 20 сантиметрах от стенки на подготовленный заранее фундамент. Крепится конструкция с помощью глины. В месте, где будет проходить вывод трубы, сделайте утолщенную кладку кирпича на 10-12 сантиметров.

Деревянные перекрытия покройте войлоком, предварительно пропитанным раствором глины. Вместо войлока можно использовать асбест или картон. Пропитка глиной – обязательная процедура. Это нужно для огнеупорности. Промежуток трубы, который находится между потолком и крышей, заштукатурьте и побелите известью. Наружную кладку трубы выводите более чем на 50 сантиметров над уровнем крыши. Иначе ветреную погоду не будет тяги. Дверцу каменки необходимо направить в угол бани (по диагонали), а топливные дверки направьте в сторону выхода.

Полки в парной расположите у той же стены, где установлена отапливающая конструкция. Чтоб не касаться головой горячего потолка, высоту полок необходимо рассчитать перед до того как сделать печь для бани из трубы.

Соблюдайте противопожарные правила. В деревянной бане металлическую печку обязательно обкладывают кирпичом или булыжниками. Вторые используют больше для красоты. Облицовка выполняется с обеих сторон конструкции, высота ее не менее 120 сантиметров. Далее можно возводить стенку и начинать топить баню. Испытание проводите без гостей.

Теперь, когда вы знаете, как изготовить из трубы печь для бани, можно применять свои знания и в других постройках. Отопление в теплице, во времянке или в гараже проводится по такому же принципу. Трубы для этого можно брать с меньшим диаметром. Удачи вам во всех начинаниях!

Видео: печь из трубы
