Беседка 3 на 4 своими руками чертежи и размеры из дерева – прямоугольных, шестигранных и восьмигранных, 46 ФОТО примера, а также советы как сделать схему беседки с мангалом, барбекю, камином

Содержание

фото, видео, чертеж с размерами, цены

Меньше месяца назад на видеохостинге Youtube было выложено отличное видео, в котором прекрасно показан процесс строительства беседки 3 на 4 метра. Было принято решение не изобретать велосипед, а воспользоваться данным подходом для создания подробной инструкции по строительству.

Помимо строительства, в данной статье будут выложены фотографии различных беседок 4 на 3 метра, некоторые из которых также были воздвигнуты своими силами. Также я приведу цены готовых построек, которые можно спокойно заказать, если вы не заинтересованы в строительстве своими силами.

Возведение своими силами

Я постарался разбить всё строительство на мелкие блоки, которые будут поясняться отдельно друг от друга. Они идут постепенно от фундамента и нижней обвязки до установки кровли и украшения декором.

Прежде чем переходить непосредственно к активной стадии, я опишу базовые характеристики беседки. Чтобы мы все заранее понимали, что собираемся строить.

Характеристики беседки

Основные характеристики и используемые строительные материалы представлены ниже.

Готовая беседка

  • Размеры; 4 на 3 метра.
  • Высота столбов: 2 метра.
  • Тип: полузакрытая.
  • Фундамент: блочный.
  • Нижняя обвязка: брус 150 на 100 мм.
  • Столбы: брус 100 на 100 мм.
  • Стропила: 6 штук с размерами 100 на 50 мм.
  • Крыша: двускатная.
  • Кровля: профнастил.
  • Внутренняя обшивка: ориентированно-стружечная плита (ОСП).
  • Внешняя обшивка: сайдинг.

Фундамент

Основание беседки состоит из блочного фундамента. Используется 9 фундаментных блоков 20 на 20 на 40 см, выставленных строго по уровню. Для того, чтобы выставить их ровно, необходимо заранее подготовить площадку под фундамент — убрать большую траву, мусор, корни и тому подобное.

Важный момент: поверх установленных блоков укладываются листы гидроизоляции из рубероида. Они защищают нижнюю обвязку от гниения.

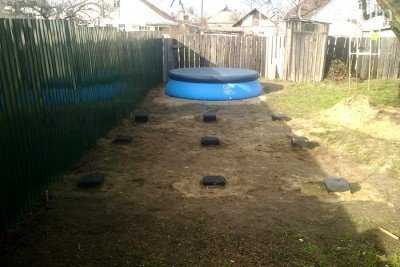

Установка фундаментных блоков

Нижняя обвязка

Нижняя обвязка представляет из себя деревянное основание из бруса 150 на 100 см, на котором держатся столбы. Внутри обвязки будут закреплены лаги, на которые будут крепится доски пола.

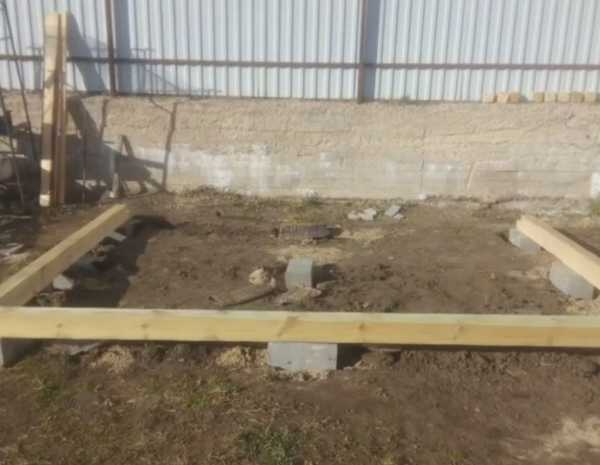

Укладка нижней обвязки

Столбы

Установить ровно столб и зафиксировать — более трудная задача, чем может показаться на первый взгляд. Для этого вам нужно будет:

  1. Поставить столб на обвязку.
  2. Зафиксировать его с помощью временных деревянных откосов.
  3. «Намертво» зафиксировать с помощью металлических уголков.
  4. Снять временные откосы.

Установка столба с помощью откосов

Лучше всего данная работа выполняется вдвоем-втроём, так как нужно делать одновременно несколько задач: держать столб, держать откосы и вкручивать саморезы.

Установленные столбы


Верхняя обвязка

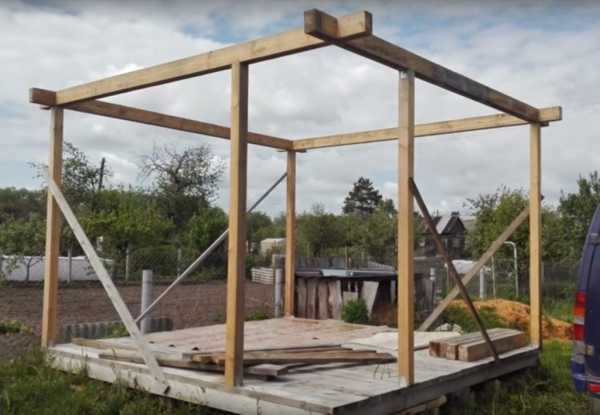

По аналогии с нижней обвязкой, на столбы крепится верхняя. Делается это сразу же после установки столбов. В перспективе верхняя обвязка будет основанием для стропильной системы крыши.

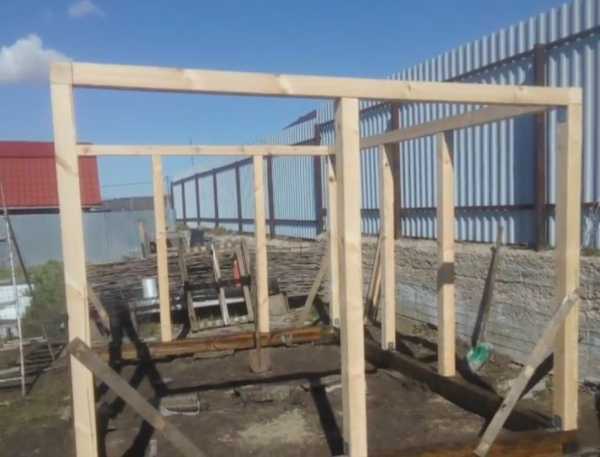

Верхняя обвязка на столбах

Поперечные перила

Далее между столбами устанавливаются поперечные перила, они также крепятся на металлические уголки. В дальнейшем эти перила послужат основой для обшивки ОСП и сайдингом.

Не забудьте оставить место для центрального входа.

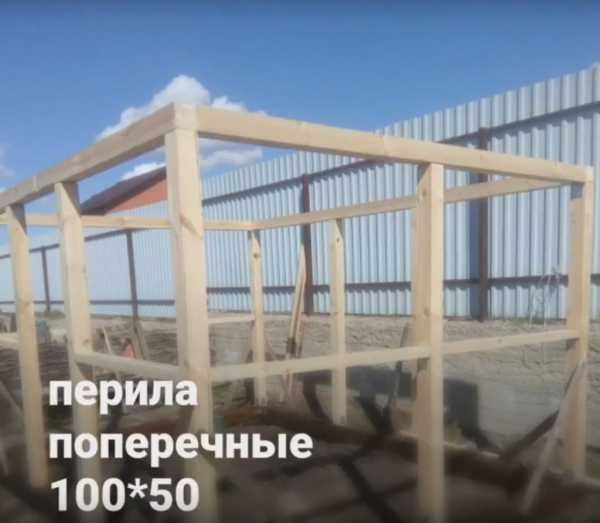

Закрепленные на металлические уголки поперечные перила

Лаги и пол

Когда беседка уже приняла свои очертания, можно начинать укладывать пол. Для этого необходимо к нижней обвязке прикрепить лаги — деревянные бруски, на которые сверху будут укладываться доски.

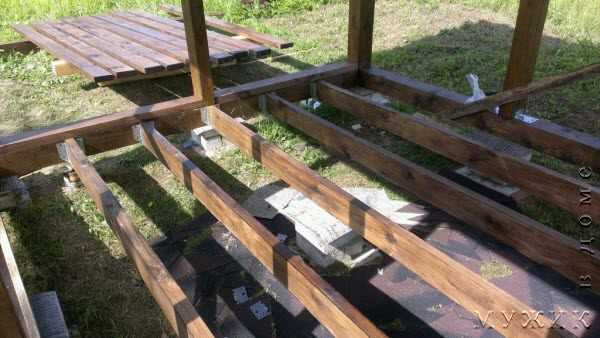

Установленные лаги

Хозяином видео не был указан размер доски, поэтому вам его необходимо будет подобрать самим. Можно использовать стандартную половую доску «сороковку» — 40 на 100 на 6000 мм.

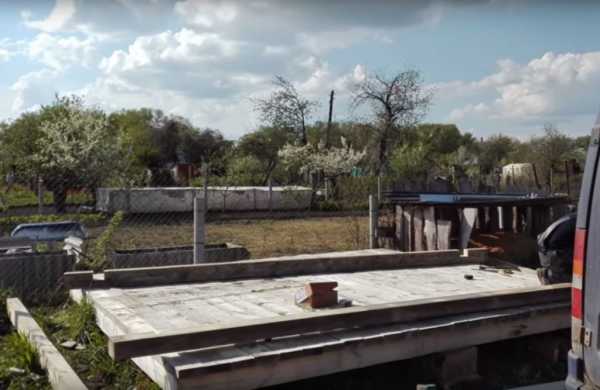

Уложенный пол


Стропильная система крыши

Для создания двускатной крыши используются 6 стропил с размерами 100 на 50 мм.

Перевернутые стропила

Правильная технология требует выпиливание всех углов и ровную установку стропил между собой стык в стык. В данном случае строители решили сэкономить время и силы и просто зафиксировали стропила на металлические уголки, дополнительно зафиксировав стропильные ноги с помощью затяжек.

Для обрешетки использовались шестиметровые доски 20 на 100 мм.

Готовая стропильная система

Обшивка ОСП и сайдингом

Заднюю стену беседки было решено закрыть, чтобы создать некий уют внутри помещения. Для этого использовались ориентированно-стружечные плиты, которые помимо глухой задней стены закрыли нижние проёмы в беседке.

Обшивка ОСП

Дополнительно нижние проёмы обшиваются сайдингом.

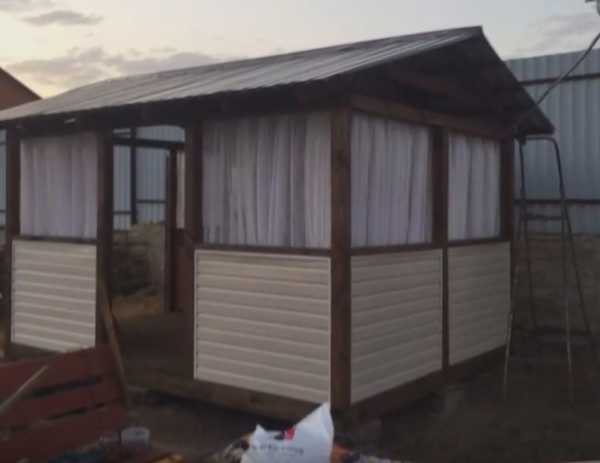

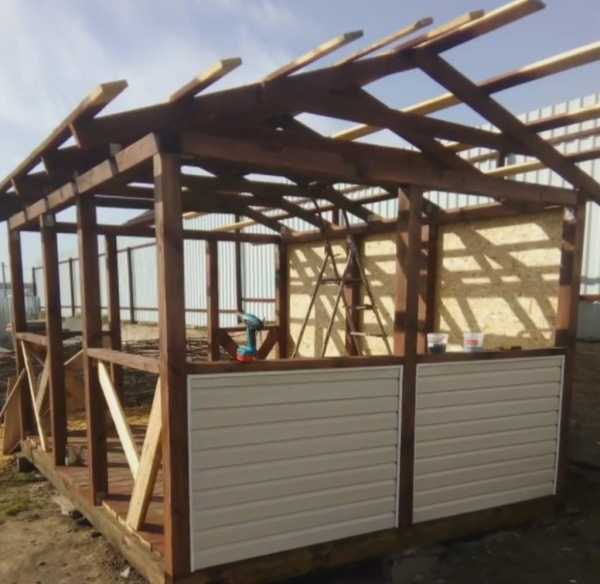

Обшивка сайдингом

Кровля

Профнастил — один из самых дешевых и надежных кровельных материалов, который используется для не утепленных крыш. Классическое крепление на саморезы с шайбой позволит надежно зафиксировать и уложить листы на деревянную обрешетку.

Несмотря на все преимущества профнастила у него есть один «недостаток»: он очень громко шумит во время дождя от попадающих на него капель.

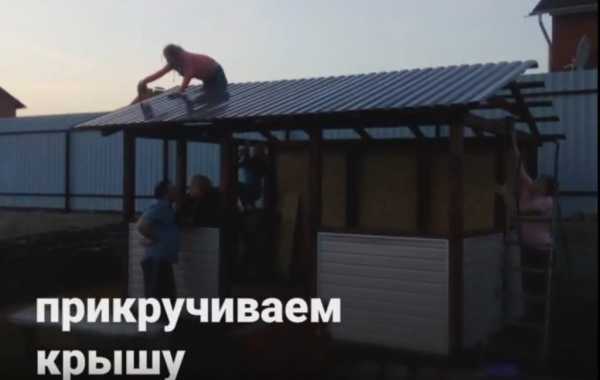

Прикручивание кровли

Декор и дизайн интерьера

Очень интересным решение было добавление декоративных штор и деревянной обрешетки на оконные проёмы. Это позволило практически полностью закрыть помещение от чужих взглядов, а также частично укрыть беседку от ветра и дождя.

Декорирование с помощью штор

Дополнительно внутри постройки было проведено освещение, установлены телевизор и микроволновка. В итоге получилось практически жилой домик для отдыха.

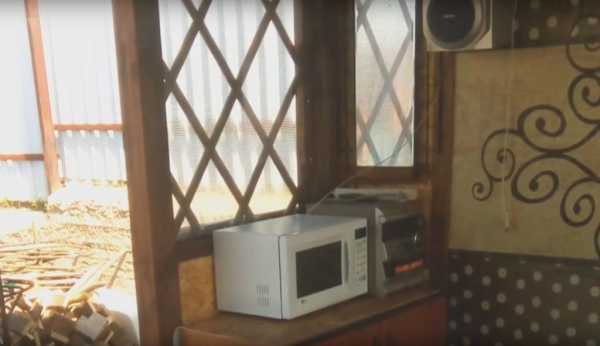

Микроволновка в беседке

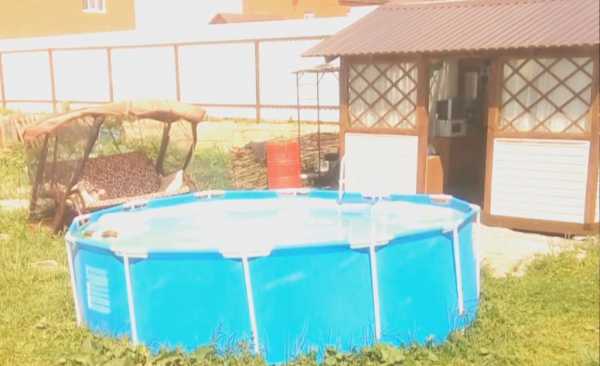

На улице был установлен переносной бассейн.

Видео

Вышеописанный подход к строительству беседки 4 на 3 метра был показан в видео, который представил пользователь с именем Ivan Ivanov.

Помимо поэтапной инструкции по строительству, на его канале я нашёл еще одно видео с данной беседкой, в котором показан внутренний интерьер беседки и установленный на улице бассейн. Фото были представлены выше.

Стоимость готовых беседок

Рассчитывая стоимость строительного материала и время на работу, важно держать в уме стоимость на готовую постройку, которую можно купить в любой момент.

Если ваша беседка получается слишком дорогой, а в её качестве и собственных силах вы сомневаетесь, то почему бы не заказать готовую конструкцию, которую вам соберут в течение одного дня?

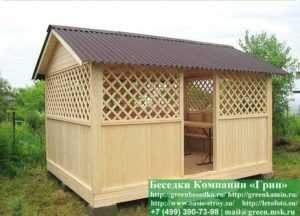

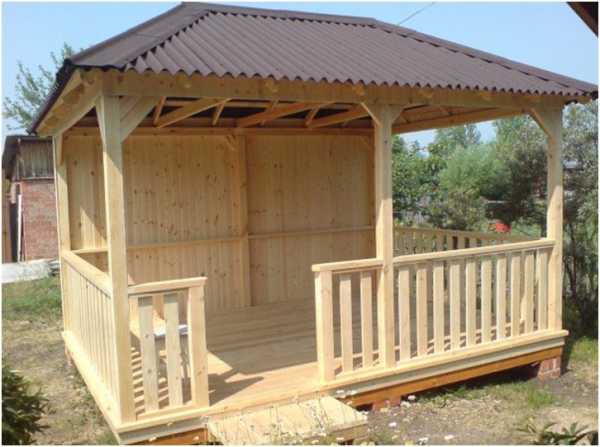

Садовая 3×4 метра (59 900 руб)

  • Размеры: 3 на 4 метра.
  • Высота: 2,7 метра.
  • Фундамент: блочный 20 на 20 на 40 см.
  • Пол: строганная доска из сосны.
  • Столбы: по углам брус 100 на 100 мм, по центру 100 на 50 мм.
  • Обшивка: вагонка.
  • Крыша: двускатная.
  • Кровля    : ондулин.
  • Декор: деревянная обрешетка.

Застекленная 3×4 метра (79 000 руб)

  • Размеры: 3 на 4 метра.
  • Высота: 2,7 метра.
  • Фундамент: блочный 20 на 20 на 40 см.
  • Пол: строганная доска из сосны.
  • Столбы: по углам брус 100 на 100 мм, по центру 100 на 50 мм.
  • Обшивка: вертикальная вагонка.
  • Крыша: двускатная.
  • Кровля: высококачественный ондулин.
  • Остекление: стекло на штапиках.

Фотографии различных вариантов

Напоследок подготовил подборку фотографий, которые помогут вам определиться с выбором той или иной беседки.

Прежде чем строить какую-нибудь стандартную беседку, рекомендуется изучить как можно больше вариантов. Возможно, среди них вы найдете ту конструкцию, которую непременно захотите построить у себя на дачном участке.

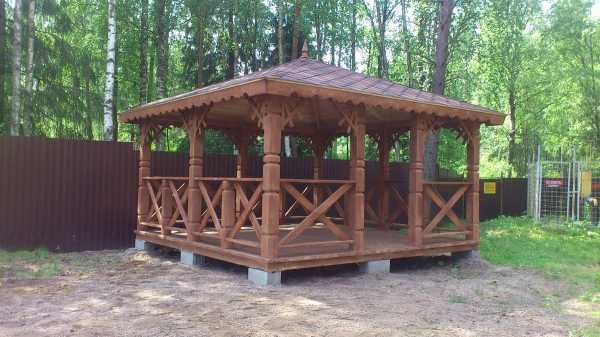

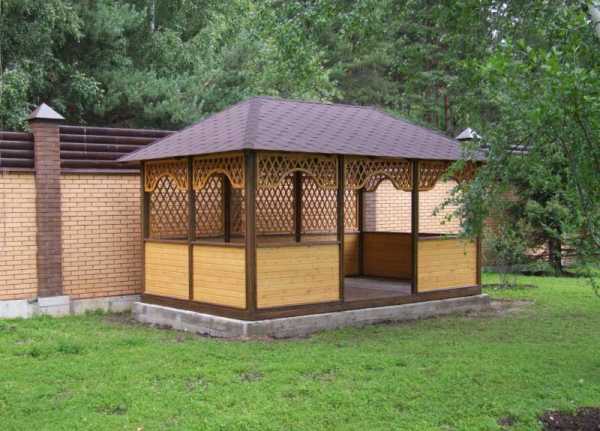

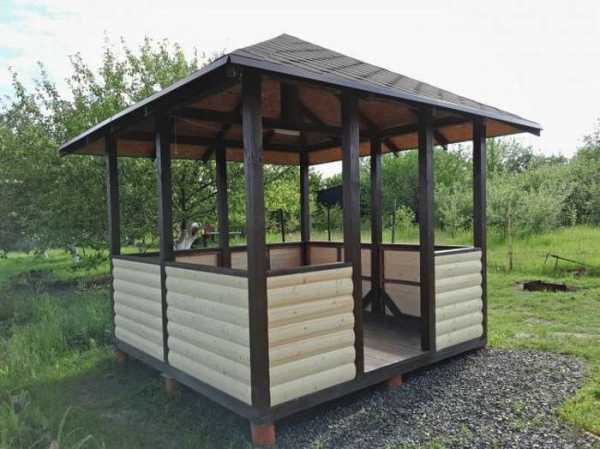

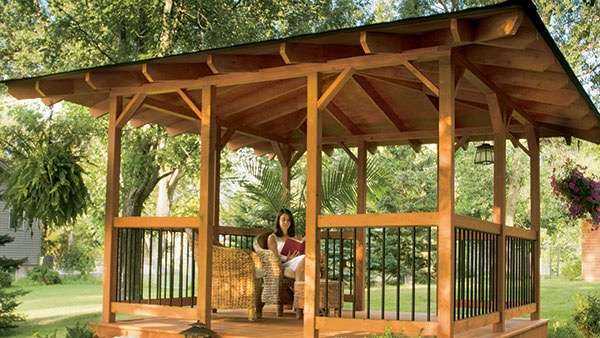

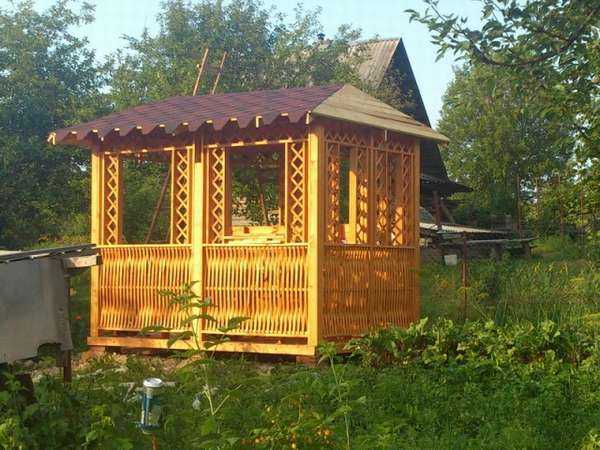

Простые и красивые

Представленные ниже беседки не отличаются какими-то серьезными архитектурными формами. Они сделаны в обычном стиле, из простого материала, но выглядят эффектно. В первой фотографии обратите на красивую декоративную обрешетку, сделанную полукругом.

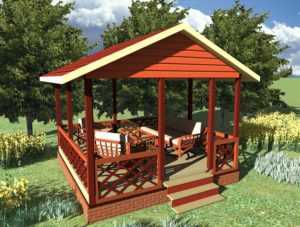

Проекты для дачи

Парочка примеров, которые идеально подойдут для дачи. Размеры 3 на 4 метра позволяют с комфортом поместиться двенадцати людям, то есть отдохнуть можно с размахом. Если площадь на вашем участке позволяет установить подобное строение, тогда его вполне можно рассмотреть.

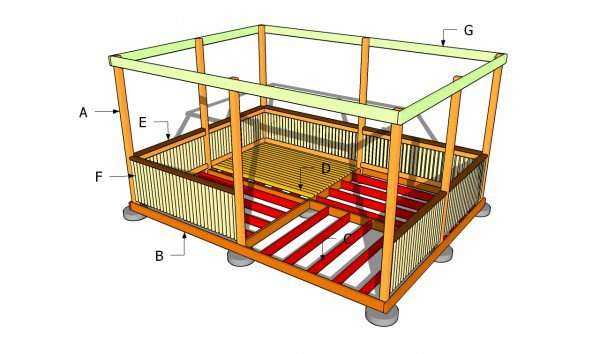

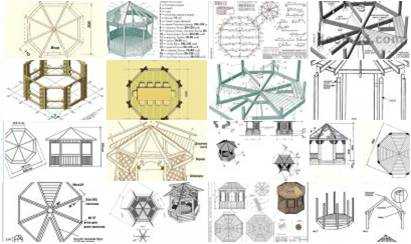

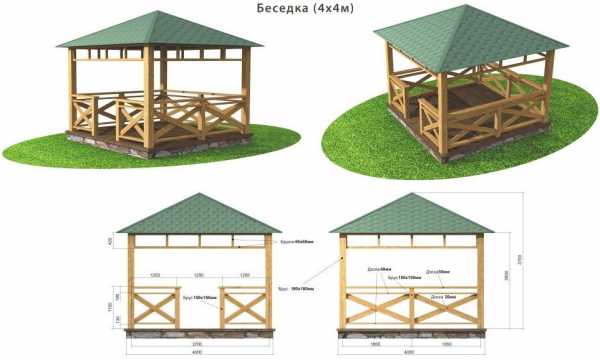

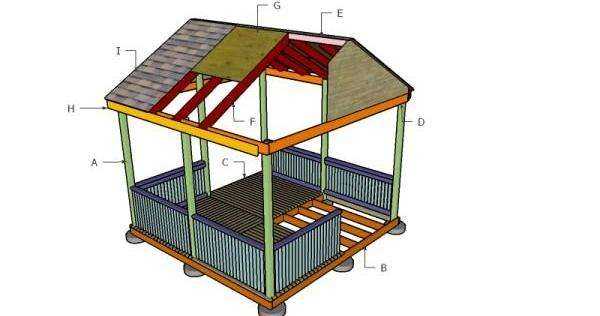

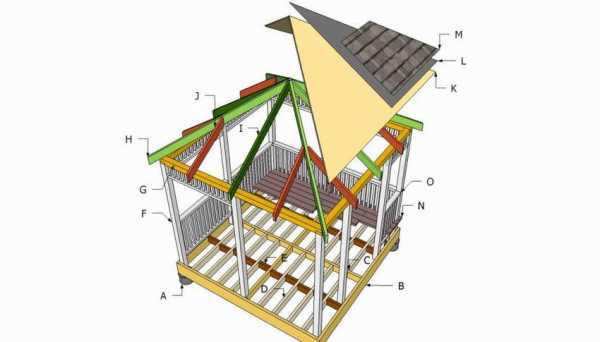

Чертежи с размерами

Ниже приведены несколько чертежей, которые помогут вам наглядно разобраться с конструкцией беседки.

besedkis.ru

Как я строил свою беседку: строительство беседки своими руками

Прошлым летом я задумал немного благоустроить дачный участок. Чуть уменьшил наделы под огородные грядки, зато выделил дополнительные метры под зону отдыха. Высвободившегося пространства хватило на небольшой цветник, пару кустарников, надувной бассейн. Но для полноценного отдыха этого оказалось недостаточно. Нужна беседка. Ее постройкой я и решил заняться во время отпуска.

Изначально я планировал делать что-то очень простое, по типу навеса на четырех столбах. Но потом, после консультации со знакомыми строителями, я понял, что вполне реально построить и более сложную конструкцию. Тоже на столбах, но со стенками и полноценной крышей.

Пришлось сесть за чертежи, набросать проект. На бумаге получилось следующее: деревянная беседка 3х4 м, на столбчатом фундаменте с двухскатной крышей, покрытой шифером. Проект был одобрен на семейном совете, после чего я засучил рукава и принялся за дело. Все этапы работы выполнял в одиночку, хотя, должен признаться, в некоторых моментах помощник бы не помешал. Поднести, подать, обрезать, придержать… Вдвоем работать было бы проще. Но, тем не менее, я справился и самостоятельно.

Попробую описать этапы строительства детально, так как мелочи в этом деле оказались очень важны.

По плану, беседка должна быть легкой по весу, построенной из досок и бруса, поэтому самый оптимальный фундамент для нее — столбчатый. С него я начал свое строительство.

Отвел для этого подходящую площадку возле забора под размеры беседки 3х4 м. В углах поставил колышки (4 шт.) – здесь будут находиться фундаментные столбики.

Разметка углов будущей беседки

Взял лопату и за пару часов выкопал 4 квадратные ямки по 70 см в глубину. Грунт на моем участке песчаный, сильно не промерзает, поэтому этого вполне достаточно.

Углубления под фундаментные столбики

В центре каждого углубления я выставил по арматурному пруту, диаметром 12 мм, длиной 1 м. Это будут углы беседки, поэтому их нужно устанавливать четко по уровню. Пришлось промерить диагонали, длину периметра и вертикаль арматурин.

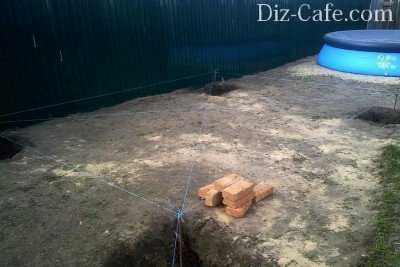

Разметка ниткой диагоналей и периметра основания беседки

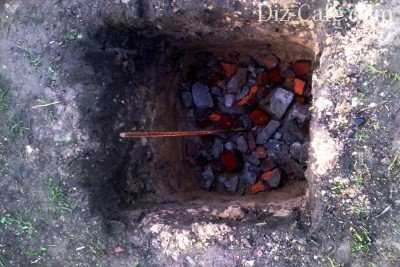

После демонтажа старых построек на участке, у меня осталась куча битого кирпича. Его я подсыпал на дно углублений, а сверху залил жидким бетоном. Получилось бетонное основание под столбики.

Подушка из битого кирпича под бетонное основание будет способствовать равномерному распределению давления между фундаментом и грунтом

Бетонное основание под кирпичные столбики

Через два дня бетон застыл, на полученных основаниях я выстроил 4 кирпичных столбика по уровню.

Готовы 4 столбика в углах, но все же расстояние между ними получилось слишком большое – 3 м и 4 м. Поэтому между ними я установил еще 5 таких же столбиков, только без арматуры в центре. В общей сложности, опор для беседки получилось 9 шт.

Каждую опору я оштукатурил раствором, а затем – промазал мастикой. Для гидроизоляции поверх каждого столбика проложил 2 слоя рубероида.

Кирпичные столбики-опоры послужат надежным фундаментом для основания беседки

Начал я с нижней обвязки, на ней, по сути, будет удерживаться весь каркас. Приобрел брус 100х100 мм, нарезал его по размерам. Чтобы была возможность соединения вполдерева, на концах брусьев я сделал запилы с помощью пилы и стамески. После чего, собрал нижнюю обвязку, по типу конструктора, нанизывая брус на арматуру в углах. Отверстия под арматуру предварительно высверлил дрелью (использовал сверло по дереву диаметром 12 мм).

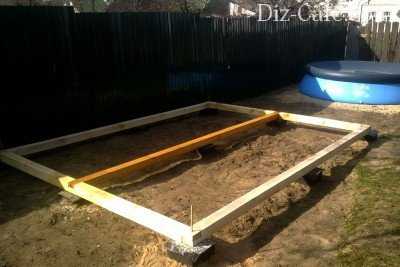

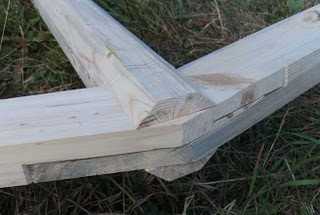

Сборка брусков в конструкцию нижней обвязки

Бруски были уложены на фундаментные столбики – 4 шт. по периметру беседки и 1 шт. в центре, вдоль длинной стороны. По окончании процесса, дерево было обработано огнебиозащитой.

Нижняя обвязка, уложенная на столбики фундамента, будет служить обрешеткой для дощатого пола

Пришло время перекрывать пол. У меня в хозяйстве еще с давних времен пылились дубовые доски как раз подходящего размера – 150х40х3000 мм, их я и решил использовать. Так как они были не совсем ровные и малость покореженные, пришлось прогнать их через реймус. Инструмент оказался в наличии у моего соседа, грех было не воспользоваться. После процесса выравнивания, доски оказались вполне приличные. Хотя стружки образовалось целых 5 мешков!

При выборе материала для беседки важно найти производителя, которому можно доверять. Например, качественные дубовые доски вы можете приобрести здесь: http://stroyassortiment.ru/shop/suhaya-dubovaya-doska/

Доски я прибил к брускам обвязки гвоздями. Получился ровный дощатый пол из дуба.

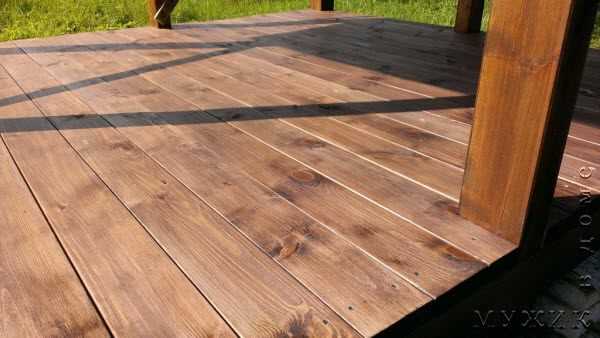

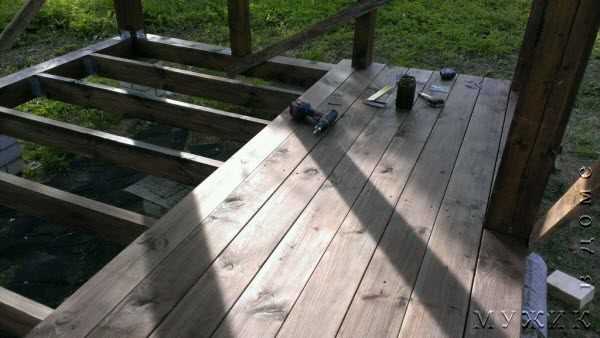

Пол беседки, набранный из дубовых досок

Из имеющегося бруса 100х100 мм я нарезал 4 стойки по 2 м. Они будут установлены в углах беседки. С торцов стоек я просверлил отверстия и надел их на арматурины. Вертикаль они особо не держали и норовили сдвинуться в самый неподходящий момент. Поэтому их я зафиксировал укосинами, специально подрезанными для этого дела в стусле. Укосины прибивал гвоздями к доскам пола и стойкам. Только после этого стойки уже не клонились в сторону и не раскачивались от ветра.

Стойки в углах будущей беседки

Когда угловые стойки были установлены, я закрепил еще 6 промежуточных стоек. Также зафиксировал их укосинами.

Далее — отрезал 4 бруса и, по аналогии с нижней обвязкой, закрепил на верхних концах стоек верхнюю обвязку. Соединение бруса выполнялось также вполдерева.

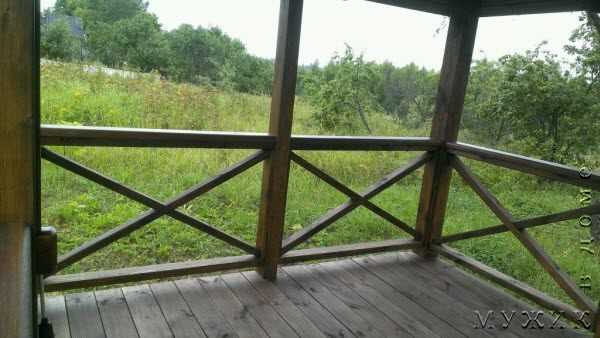

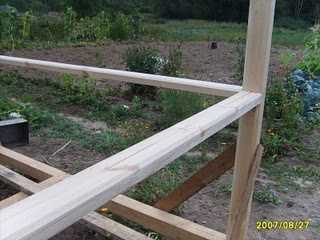

Подошел черед горизонтальных перил. Они сформируют стенки беседки, без которых вся конструкция будет выглядеть обычным навесом. Перила я нарезал из бруса 100х100мм, а для задней стенки решил немного сэкономить и взял доску 100х70 мм. Исключительно для обрешетки такой облегченный вариант сгодится.

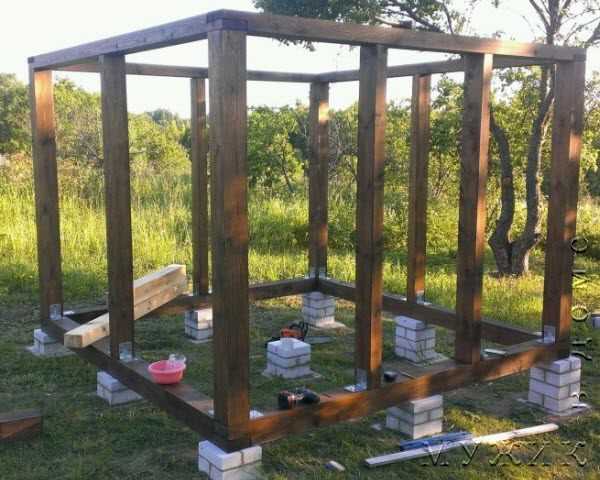

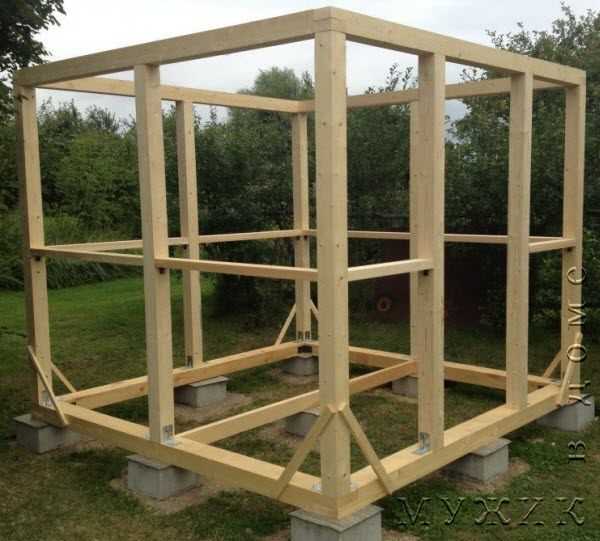

Каркас беседки со стойками, перилами и обвязкой

Чтобы установить перила, я делал врезки в стойках, устанавливал в них горизонтальные перекладины и забивал гвозди. Так как предполагается, что на перила будут облокачиваться, оставлять такое соединение нельзя. Нужны добавочные детали скрепления, для жесткости. В этом качестве я использовал дополнительные укосины, которые подбил снизу перил. На задней стенке укосины не ставил, там решил скрепить перила уголками снизу.

После всего сделанного, я занялся внешним видом деревянных элементов беседки. Для начала – зашлифовал все дерево с помощью болгарки. Другого инструмента у меня в наличии не было. Поэтому я взял болгарку, надел на нее шлифовальный круг и принялся за дело. Пока все зачистил, прошел целый день. Работал в респираторе и очках, потому что пыли образовывалось очень много. Вначале она взвивалась в воздух, а потом оседала, где ей вздумается. Вся конструкция оказалась покрыта ею. Пришлось брать тряпку и щетку и очищать все пыльные поверхности.

Когда от пыли не осталось и следа, я покрыл дерево лаком в 2 слоя. Использовал для этого лак-морилку «Ролакс», цвет «каштан». Конструкция заблестела и приобрела благородный оттенок.

Каркас беседки, окрашенный лаком-морилкой в 2 слоя

Пришло время закладывать основу будущей крыши, иными словами – выставлять стропильную систему. Крыша – обычная двухскатная, состоящая из 4-х треугольных стропильных ферм. Высота от конька до обвязки – 1м. После расчетов оказалось, что именно такая высота смотрится на беседке пропорционально.

Для стропил использовались доски 100х50 мм. Каждую ферму я составлял из двух досок-стропил, соединенных стяжкой. Сверху, с двух сторон, —  накладки из OSB, прибитые по периметру гвоздями. По плану, стропильные ноги опираются на верхнюю обвязку, поэтому на их торцах я сделал врезки – по размерам подходящие под брус обвязки. С врезками пришлось немного повозиться, но ничего, за 2 часа справился и с этим.

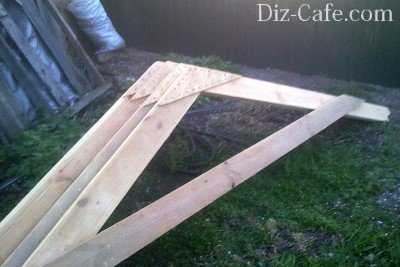

Стропильные фермы, собранные из досок и скрепленные сверху накладками из OSB

Фермы я устанавливал через каждый метр. Вначале выставлял, выдерживая вертикали, затем – фиксировал саморезами. Оказалось, что самому справиться со стропилами не так уж и легко. Тут я пожалел, что не взял никого в помощники. Промучившись битый час, я все же их выставил, но советую всем, кто пойдет по моим стопам, все же кого-то попросить помочь на этом этапе. Иначе можно получить перекос, тогда уж точно придется все переделывать, что явно не добавит вам энтузиазма в работе.

Так как крыша беседки не будет подвергаться усиленным нагрузкам, коньковый брус я решил не ставить, а скрепить стропила между собой обрешеткой из доски 50х20 мм. Досок пришлось по 5 штук на оба ската. Причем 2 из них я набил по обе стороны конька на расстоянии 2 см от вершин стропильных ферм. В общей сложности, обрешетка для каждого ската была составлена из 2-х крайних досок (одна «держит» конек, вторая – образует вынос ската) и 3-х промежуточных. Конструкция получилась достаточно прочной, расшатать ее уже не получится.

Обрешетка связывает стропильные фермы и будет служить основой для крепления шифера

На следующем этапе я вскрыл стропильные фермы и пол двумя слоями лака-морилки.

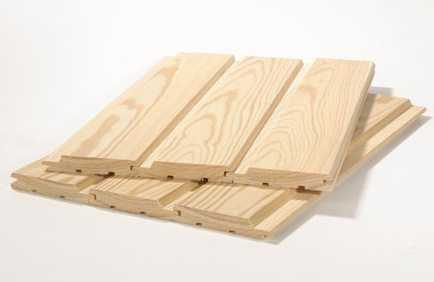

Далее – приступил к обшивке боковин сосновой вагонкой. Вначале набил под перилами по периметру бруски 20х20 мм, а к ним уже мелкими гвоздями прибивал вагонку. Заднюю стенку перекрыл полностью, а боковые и лицевую – только снизу, до перил. По окончании процесса, покрасил вагонку лаком-морилкой.

Незаконченной осталась только крыша. Ее я покрыл крашеным шифером с 5-ю волнами, цвет – «шоколад». На всю крышу пошло 9 листов шифера, сверху – коньковый элемент также коричневого цвета (4 м).

Обшивка стен сосновой вагонкой защитит внутреннее пространство беседки от ветра и солнца

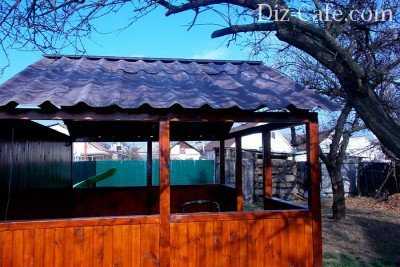

Цветной шифер выглядит не хуже современных кровельных материалов, а по долговечности — намного превосходит их

Чуть позже планирую сделать съемные окна в проемах для защиты пространства беседки в зимний период. Сколочу рамы, в них вставлю какой-нибудь легкий материал (поликарбонат или полиэтилен – еще не решил), а потом будут устанавливать их в проемы и снимать по мере необходимости. Возможно, нечто похожее сделаю и с дверями.

А пока, пожалуй, все. Думаю, что данный вариант понравится тем, кто хочет построить беседку быстро, просто и недорого.

Григорий С.

Оцените статью: Поделитесь с друзьями!

diz-cafe.com

Беседка 3 на 4: этапы строительства

Делаем простой проект: беседка 4 х 3

Если вы планируете обновить свой загородный участок, но не нет возможностей на дополнительные траты, можно попробовать соорудить самостоятельно небольшую конструкцию для отдыха. Самый оптимальный вариант, это беседка 3 на 4 для небольшого загородного дома.

Содержание статьи

Подготовка к работе

Перед тем, как приступить к работе, необходимо создать свой собственный проект беседки 3х4, который начинается с детального чертежа. Правильно, выполненный чертеж значительно облегчит все дальнейшие работы по строительству.

Некоторые готовые варианты чертежей, можно рассмотреть на фото:

После того, как мы определились с выбором модели, можно приступать к расчету материала.

Как рассчитать материал

Приведем пример деревянной беседки для дачи 3х4, но это лишь предварительные примерные показатели.

Примечание. Приведенные расчеты помогут вам проконтролировать примерную стоимость будущего строения.

Для начала разберем набор деревянных брусьев:

  • 3 штуки 10х10 (3 м).
  • 3 штуки 10х10 (4 м).
  • 4 штуки 10х10 (2,3 м).
  • 5 штук 10х10 (1 м).
  • 8 штук 5х10 (2 м).
  • 7 штук 5х10 (3 м).
  • 2 штуки 5х10 (1 м).
  • 2 штуки 5х10 (4,3 м).
Калькулятор необходимого материала для беседки 3х4 для дачи.

Дополнительный материал

Для работы нам также понадобятся дополнительные материалы:

  • Кирпичи.
  • Мешок цемента М400.
  • Для крыши любой материал, можно черепицу.
  • 20 мм на 30 мм рейки.
  • 22 квадрата вагонки.
  • Доски для кровли.
  • 12 квадратов доски.
  • Саморезы.

Примечание. Ассортимент материала напрямую зависит от выбранного проекта и задумки.

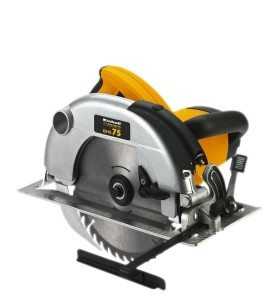

Инструменты для работы

Для того чтобы полноценно выполнить все работы своими руками, нам понадобится определенный инструмент:

Этапы работ

Беседка 3 на 4 своими руками начинается с обустройства фундаментного основания (см. Простой фундамент для беседки – выбираем какой). Далее, переходим к строительству каркаса, крыши и обшивки.

Несущее основание

Беседка 3х4 предусматривает строительство экономного столбчатого основания.

Заложить такой фундамент не сложно.

Инструкция по укладке:

  • Изначально делаем разметку на 12 свай с шагом 1 м.
  • Далее, копаем ямы, глубиной в 0,5 м.
  • Туда в 200 мм засыпаем гравия.
  • Заливаем тонким слоем бетонной смеси.
  • Делаем колонны из кирпича (2 на 2).
  • Все зазоры заливаются цементной смесью.

Примечание. Можно для свай использовать б/у кирпичи, чтобы сэкономить средства. Те дефекты, что будут на поверхности можно скрыть при помощи шпаклевки.

Переходим к каркасу.

Создаем «стены»

Беседка своими руками 3х4, каркас.

Проведение работ:

  • Строительство каркаса начинается с гидроизоляции пола. На столбы кладем слой рубероида.
  • Берем приготовленный материал (балки 3 и 4 метра и соединяем их в лапу, образуя прямоугольник).
  • Дерево (2,3 м) понадобится в качестве опорных столбов по углам.
  • Сверху делается по периметру диагональная связка.
  • Из балок (10 на 5) изготовляем перила.

Кровля

Схематический рисунок традиционной крыши.

Проведение работ:

  • Нам понадобится брус (10 на 10) и устанавливаем связки крестовины посередине.
  • Соединяем стропила с основным столбом.

Обшиваем конструкцию

Выбираем обшивку.

Готовая беседка своими руками 3 на 4, помимо каркаса и крыши  предусматривает обшивку:

Совет. Все работы рекомендуется проводить точными замерами. В противном случае, конструкция получиться со щелями и перекосами.

В завершении

Дачная беседка 3х4 – это самый оптимальный вариант для небольшого загородного участка. Для такой постройки хоть и требуются определенные столярные навыки, но вполне можно выполнить все самостоятельно, цена на постройку будет приравниваться затраченному материалу и личному времени.

Беседка 3 на 4, фото некоторых интересных моделей:

Если вы хотите сэкономить на материале, можно выбрать упрощенную форму, к примеру, сезонную конструкцию шатер. Для более полной информации рекомендуем вам посмотреть видео в этой статье, и ознакомится подробно со всеми деталями.

nasha-besedka.ru

Беседка своими руками 3х3 м из бруса

Многие владельцы дач и частных домов стремятся создать на своем участке хоть какую-то зону отдыха и проводить больше времени на свежем воздухе. В первую очередь внимание обращают на строительство беседки. Задумываются об этом и те, кто когда-то отказался от этой затеи в пользу установки на летний сезон разборного шатра и уже успел убедиться в ненадежности его конструкции. И правильно. Возведенной на совесть капитальной беседке не страшны ни ураганные ветра, ни проливной дождь.

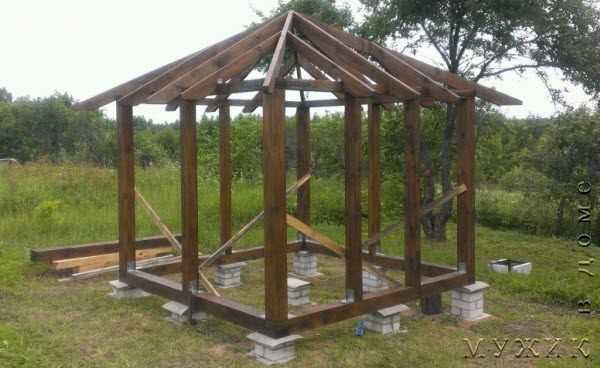

Как построить беседку 3х3 с шатровой крышей своими руками?

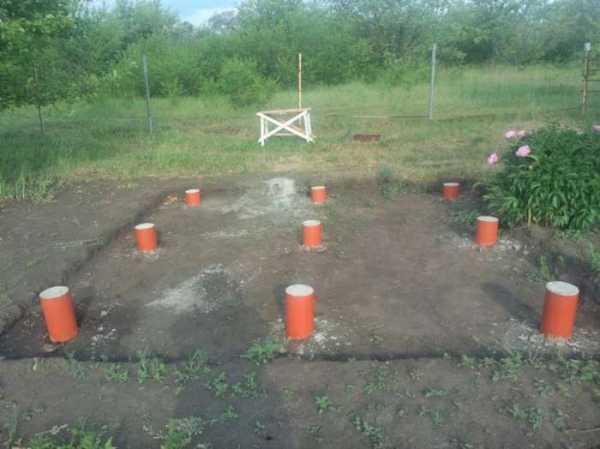

Фундамент беседки

Строительство любой деревянной беседки начинается с фундамента. Учитывая относительную легкость конструкции, достаточно выполнить столбики из кирпича или бетона.

Предварительно разметьте участок, натяните шнуры по периметру будущей беседки. В случае с квадратной беседкой замерьте диагонали, проверив тем самым перпендикулярность шнуров между собой. Натянув еще два шнура по диагоналям, отмечаем место пересечения — здесь будет находиться центральное основание.

Делаем ямки под устройство фундамента беседки

Необходимая глубина ям под фундамент определяется типом грунта. Так, если имеем дело с непучинистым грунтом, то не требуется бурить ямы под заливку бетонных столбов ниже глубины промерзания. Будет достаточно вырыть ямки глубиной около 200-300 мм, после чего засыпать в них песчано-гравийную смесь примерно до половины глубины, тщательно утрамбовав и выровняв засыпку по горизонтали.

Засыпать крупный песок, щебень или гравий следует примерно до половины глубины вырытых ямок

В основании каждого столба укладываем тротуарную бетонную плитку.

Следующим этапом нужно выложить кирпичные столбики. Тут нужно со всей ответственностью подойти к вопросу выбора подходящего кирпича, ведь для фундамента годится не любой тип. Лучше для этих целей применять либо белый силикатный, либо обожженный красный кирпич. При этом стоит отметить, что глиняный красный кирпич все-таки предпочтительнее в плане влаго- и морозостойкости, а по своим прочностным характеристикам обожженный тип красного кирпича ничем не хуже силикатного, прессованного из песка.

Следите за тем, чтобы кладка была строго вертикальна. Все столбики должны быль выведены в одну горизонтальную плоскость. Для этих целей можно использовать гидравлический уровень (прозрачную, заполненную водой трубку).

На выровненные площадки выкладываем столбики из кирпича

Если планируется закрепить брус нижней обвязки и стойки к бетонному основанию (кирпичным столбикам), то это можно сделать без применения специальных крепежных элементов, Г-образных болтов и прочего, а при помощи обычных прутков арматуры, зацементированных в кирпич примерно на 20 — 30 см. Примерно на столько же пруток должен выступать сверху, как видно на фото ниже.

Стойки и нижнюю обвязку беседки будем крепить на арматуру

Вообще, собственный вес беседки вряд ли позволит ей опрокинуться или съехать со столбов даже при сильном ветре, но на всякий случай хоть какое-то крепление не помешает. Разумеется, если вы не живете в сейсмически активной зоне, где без надежного крепления просто не обойтись.

Нижняя обвязка

Следующий этап — обустройство нижней обвязки. Для нее, как правило, применяется брус сечением 100х100 мм. Соединяем брус между собой «вполдерева». Все пазы, которых при строительстве беседки приходится делать немало, можно с легкостью вырезать с помощью электролобзика с длинной пилкой или сабельной пилы. На кирпичные столбики перед укладкой обвязки следует подложить гидроизоляцию — обычный рубероид. При креплении на вышеупомянутые арматурные прутки в местах установки будущих стоек сверлим в брусе отверстия и продеваем, как показано на предыдущем фото.

Предварительно собираем нижнюю обвязку, расположив ее на столбиках основания

Стропильная система

Стропильную систему крыши с верхней обвязкой, особенно при работе в одиночку, лучше предварительно собрать внизу, прямо на обвязке пола будущей беседки — так намного удобнее будет выполнять подгонку стропил и замков, а по лестнице еще успеете вдоволь «напрыгаться» на окончательном этапе сборки всей конструкции.

Саму верхнюю обвязку выполняем из доски 50х100 мм, соединяя брус «вполдерева» по углам. Для связки ее со столбами на соединение типа «шип-паз» (как показано на рисунке ниже) выдалбливаем стамеской соответствующие пазы.

Соединение «шип-паз»

Окрашенные бруски верхней обвязки. Хорошо видны квадратные пазы для крепления на шипы стоек

Для предотвращения съезжания крыши в стропилах необходимо сделать обычные треугольные выборки или же выпилить своеобразный шип, который входит в выбранные стамеской пазы бруса верхней обвязки.

Готовые стропила беседки в вырезанным «шипом»

Вооружившись шуруповертом и длинными саморезами, собираем элементы будущей крыши.

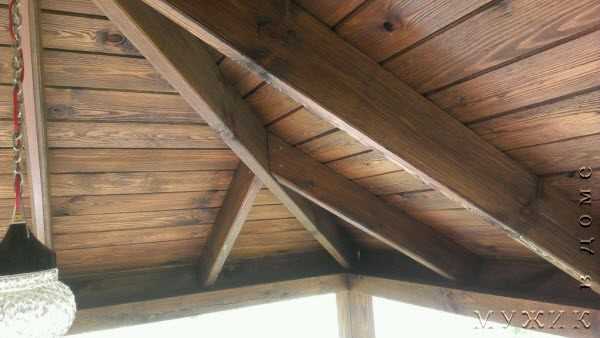

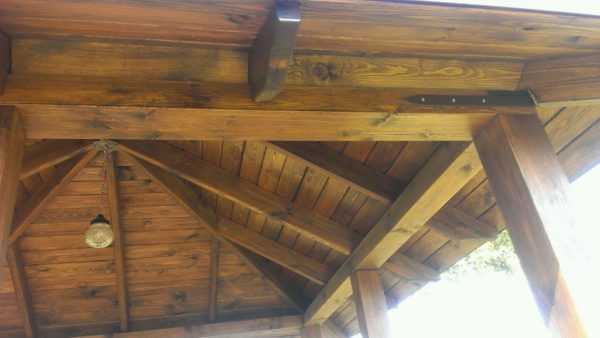

Стропильная система беседки в сборе

Готовый каркас крыши теперь можно разобрать и покрасить каждый элемент антисептиком (например, пропиткой для дерева «Пинотекс» или аналогичной), устойчивым к воздействию атмосферных осадков, солнечных лучей и перепадам температур.

Окончательный этап строительства беседки

Теперь, когда все элементы конструкции стропильной системы беседки полностью готовы, можно ее разобрать, отложить детали в сторону и заняться установкой стоек.

Монтаж вертикальных стоек

Для них используем такой же брус, как и для нижней обвязки — 100х100 мм.

Для удобства установки отпиливаем торцы бруса строго под прямым углом. С одной стороны бруса выполняем шип под установку на него верхней обвязки. Для этой цели лучше воспользоваться электрическим лобзиком, который просто незаменим при выполнении всех многочисленных пропилов. С другой же стороны бруса, если установка столбов беседки запланирована именно на прутки арматуры, высверливаем отверстие на необходимую глубину диаметром равным или чуть меньшим диаметра прутка. Для надежности крепления лучше использовать арматуру с насечками.

Выравниваем столбы по уровню строго вертикально, для надежности фиксируем их временными укосинами. Каждую стойку крепим к нижней обвязке на саморезы с помощью металлических уголков, как видно на фото.

Как установить столбы беседки одному

Установка стропильной системы

После установки всех столбов беседки поднимаем и крепим к ним верхнюю обвязку…

Каркас беседки готов

… а затем и стропила.

Устанавливаем стропила

Конструкция сразу станет жесткой и устойчивой и можно будет уверенно приступать к кровле крыши. Сплошной дощатый настил выполняем снизу вверх, прикручивая доски к лагам на саморезы. Для разметки досок удобно использовать вырезанный из картона шаблон.

Настил крыши беседки

Для устройства настила крыш также часто применяют плиты OSB-3 — все зависит от предпочтений и выбранного типа кровли.

Для покраски пола и деревянной мебели внутри беседки можно воспользоваться специальным  террасным маслом «Пинотекс», предотвращающим появление грибка и придающим древесине водоотталкивающее свойство.

Прекрасной кровлей для беседки послужит мягкая битумная черепица Shinglas (Шинглас). Не забудьте про коньковую и карнизную планки!

Монтируем карнизную планку

Покрываем крышу беседки черепицей

Устанавливаем коньковые планки

Настил пола, монтаж лестницы и перекладин

Монтаж пола начинаем с установки лаг. Крепим лаги к нижней обвязке при помощи П-образных кронштейнов.

Затем приступаем к настилу заранее обструганных и покрашенных половых досок.

Укладку досок начинаем от одной из стен беседки

Перед покраской половые доски тщательно обработаны электрорубанком и отшлифованы электрической шлифмашиной

Между опор крепятся предварительно подогнанные по размерам, обструганные электрорубанком, окрашенные и просушенные элементы перил.

Трудно представить, что такую красоту можно выполнить в одиночку. Но глаза, как говорится, боятся, а руки…

Перила беседки, тщательно оструганные рубанком, отшлифованные и окрашенные смотрятся даже очень эстетично

Монтируем лестницу.

Крыльцо беседки крепим снаружи к брусу нижней обвязки

Вот она, наша красавица!

Построить беседку своими руками на даче — не такое уж сложное занятие, как поначалу может показаться!

Пластиковые стулья и круглый стол в беседке

Беседка 3х3 только внешне выглядит небольшой, однако за этим столиком свободно помещаются 6 человек. А ведь можно и стол сделать побольше при желании! Но только свободного места почти не останется — гостям танцевать будет негде.

Остается только обтянуть беседку снаружи затемняющей сеткой вроде Тенакс Ямайка (Tenax Jamaica)…

На солнце обтянутая сеткой беседка выглядит вполне неплохо

Сетка не только спасает летом от комаров, но и неплохо защищает беседку от проникновения внутрь дождя, а зимой — и снега

… оградив тем самым себя от комаров и завистливых соседей!

muzhik-v-dome.ru

>100 чертежей, размеров и пошаговых фото сборки.

Беседки: более 100 схем и проектов эскизов. Фото сборки

Здесь представлены более 100 чертежей (с размерами), проектов, макетов и эскизов беседок для дачи, частого дома или сада, для того чтобы вы могли сделать их своими руками. Здесь есть дачные, садовые, деревянные, из труб и металлические беседки на любой вкус.



Из этой статьи вы узнаете:

70 чертежей эскизов и макетов с размерами Квадратных беседок

90 чертежей и макетов восьми— и шестиугольных беседок

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Пошаговые фото изготовления

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

Беседка на сваях из канализационных труб

Беседка с крыльцом
(инструкция по созданию)

Большая беседка
+чертежи крыши

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

Чертежи:

70 чертежей квадратных (прямоугольных) беседок для дачи

Здесь представлены чертежи и схемы квадратных и прямоугольных беседок для дачи (5х5, 3х3, 3х2, 3х4, 3х4, 4х4) как из дерева, так и из металла. Во многих эскизах указаны размерами частей конструкций. В данной коллекции есть макеты простых садовых беседок с двухскатными и односкатными крышами, со столом и лавками.



50 чертежей шестиугольных беседок

Ниже архив чертежей с размерами дачных шестигранных беседок, которые вы можете сделать своими руками. Здесь так же как и в предыдущих альбомах есть фото, макеты и эскизы садовых беседок из дерева и из металла.



50 чертежей восьмиугольных беседок

По этим чертежам с размерами вы поймете как сделать восьмиугольную (восьмигранную) садовую беседку для дачи своими руками. Среди макетов и эскизов вы найдете чертежи крыши, основания, стола, лавки и крыльца.



Макеты и пошаговые фото изготовления беседок:



Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.
  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Как сделать двускатную крышу для квадратной беседки.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans





Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем. Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

Беседка с четырехскатной крышей своими руками

Строительство квадратной беседки своими руками дело не простое, нужно учитывать навыки, которые вы должны освоить, а также инструменты и материалы, необходимые для выполнения работ. Тем не менее, если правильно составить план, который будет соответствовать вкусам и потребностям, и конечно бюджету, а также использовать правильные методы деревообработки, можно построить вполне приличную беседку. Купить готовый комплект или нанять профессионала, тоже вариант, но если бюджет ограничен, пожалуй, сделать беседку своими руками будет лучшим решением. Выбор правильных планов и дизайна является реальной проблемой, так как альтернатив масса. Поэтому вы с самого начала должны записать необходимые функции и бюджет на бумаге. Потом необходимо разработать план с учетом нужных материалов и инструментов. Купить правильные материалы для наружных конструкций, чтобы беседка через месяц не рассыпалась. В общем, пошаговые схемы в галерее, описание каждого шага можете прочитать на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/wooden-gazebo-plans

Еще один пример, как сделать квадратную беседку с четырехскатной крышей. В принципе, это то же, что и предыдущая, только более подробно показано, как сделать крышу для беседки и перила. Вам необходимо правильно спроектировать открытую беседку. Нужно решить, какие будут размеры и если, например, захотите добавить барбекю или мангал, это нужно учесть при планировании. Варианты практически безграничны, но вы должны помнить, что каждая  добавочная функция подразумевает дополнительные расходы, поэтому надо держать баланс между выгодами и затратами. Выбор правильного дизайна для беседки является жестким решением, так как есть много потенциальных альтернатив: с одной стороны, можете построить восьмиугольную беседку, прямоугольную конструкцию или просто квадратную. В этом статьей показано, как построить квадратную беседку за пару выходных, при этом значительно сэкономив. Все это не так сложно, при условии, что умеете держать в руках молоток и пользоваться ручной пилой.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo

Беседка для дачи своими руками из дерева

Здесь показано, как сделать квадратную садовую беседку с четырехскатной крышей уже не в схемах, а в наглядных пошаговых фото. Для постройки использовался стандартный материал – доска, брус, рубероид. Нестандартным было только решения использовать канализационную трубу диаметром 125 мм для строительства фундамента под опорные столбы. На фото показаны все этапы работы, от разметки и заливки столбчатого фундамента до крепления кровли. По-моему, отличный вариант для дачи, легкая и простая конструкция без особых претензий.

Источник фото usamodelkina.ru/8593-legkaya-sadovaya-besedka-svoimi-rukami.html

Красивая беседка из дерева своими руками

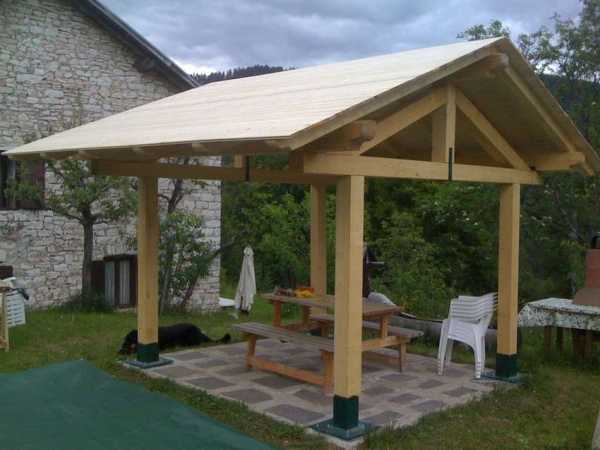

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.html
Автор forester86

Садовая беседка своими руками

Этот проект, конечно, более масштабный. Чтобы построить садовую беседку своими руками не обязательно быть столяром высокого разряда или мастером на все руки, хотя не помешало бы. Здесь показаны все этапы строительства.

  • Работы начинаются с разметки. Для обеспечения надлежащего дренажа и предотвращения роста травы и сорняков снимите дерн и около 10 см грунта.
  • Затем засыпьте подготовленный участок гравием.
  • Затем установите формы для точечного фундамента и залейте их бетоном наполовину.
  • Используйте уровень, чтобы убедиться, что вершина каждой формы находятся на одинаковой высоте.
  • В данном случае рельеф слегка наклонный, поэтому высота форм для каждого отверстия другая.
  • На втором фото вы видите прибор, лазерный уровень, который использовался для разметки.

Дальше все подробности описывать не буду, на фотографиях все показано довольно хорошо, а детальные инструкции можно прочитать на сайте, ссылка под галереей.

novamett.ru

поэтапная инструкция с фото и видео

Беседка 4 на 4 — интересная идея для дачного участка. Квадратная форма позволяет сделать процесс возведения своими силами проще, а размеры 4 на 4 метра позволят уместить приличное количество человек внутри.

Возможный вариант с размерами 4 на 4 метра

По сравнению с беседкой 3 на 3, данный вариант выглядит куда более масштабным и вместительным.

В данной публикации будут рассмотрены базовые основы строительства, а также показаны фотографии различных вариантов на дачу.

Согласитесь, прежде чем приступать к строительству, необходимо изучить чужой опыт. Поэтому мы предлагаем вам ответить на следующие вопросы.

  • В каком дизайне строить подобное сооружение?
  • Беседки в каком стиле сейчас популярны?
  • Какие вообще варианты строительства имеются?

С зоной барбекю

Подробно изучив многообразие подобных построек, вы сможете принять решение о выборе того или иного варианта. А уж с процессом возведения конструкции разберемся. Было бы желание и силы строить.

Идеи для строительства на даче

В первую очередь хотелось бы рассмотреть фотографии возможных беседок для строительства. На основе предложенных фото вы можете определиться с тем форматом сооружения, которое вас устроит.

  • Вам интересен самый экономный и бюджетный вариант или хочется чего-нибудь дороже и качественнее?
  • Хотели бы внести элементы декоративной обрешетки или резьбы по дереву?
  • Открытая или закрытая конструкция вас больше привлекает?

Я постарался собрать наиболее простые и красивые, но в то же время не «сельские» и «избитые» беседки, которые наиболее актуальны среди дачников в данное время.

Определившись непосредственно со строительным материалом, типом, формой и дизайном конструкции, можно уже переходить к более активным действиям — строительству.

Подготовка к стройке

Прежде чем взять в руки доски, саморезы и шуруповёрт, необходимо четко понимать, что и где вы собрались возводить. Для этого нам понадобится выбрать место, рассчитать размеры, нарисовать чертеж и подготовить полноценный проект беседки.

Выбор места

В зависимости от площади участка и ландшафта, необходимо выбрать участок, где будет возводиться будущая постройка. В идеале это ровная площадка с адекватным плотным грунтом, без пеньков и корней деревьев.

Чертежи с размерами

Для наглядности и расчёта строительных материалов, необходимо расчертить конструкцию беседки на бумаге. Это позволит вам высчитать необходимые размеры материалов и прикинуть их стоимость, если у вас нет подручных для стройки бревён, бруса или досок.

Проект беседки 4 на 4 метра

Проекты беседок 4 на 4

Последним этапом будет подготовка проекта — наглядно представленной постройки на вашем участке.

Сюда можно внести какие-либо элементы ландшафтного и интерьерного дизайна — например, украшение выложенной дорожкой вьющимися растениями или другими элементами декора. Примеры проектов представлены ниже.

Проект номер 1

Проект номер 2

Проект номер 3

Возведение своими силами

Далее будут рассмотрены основные этапы строительства, с которыми вы столкнетесь при возведении деревянной беседки. Представленная ниже инструкция содержит фото и видео, благодаря которым процесс будет выглядеть понятнее и объективнее.

Готовая беседка 4 на 4

Конечный результат вы можете увидеть по представленной фотографии. Обшивка блокхаусом будет показана далее в инструкции, а вариант кровли не указан. Поэтому вы сами можете выбрать тот материал, который вас устроит. Характеристики строения представлены ниже:

  • Фундамент: столбчатый;
  • Каркас: брус 150 на 150 мм;
  • Пол: доска 150 на 40 мм;
  • Крыша: четырёхскатная;
  • Обшивка: блокхаус;
  • Кровля: профнастил/гибкая черепица/ондулин и т. п.

Фундамент, нижняя обвязка

Для изготовления фундамента необходимо будет подготовить 9 ямок глубиной около 60 см. Изготовив опалубку, необходимо будет залить раствором ямы и сделать столбики, возвышающиеся над землей на высоту 20-30 см.

Основная задача сделать все столбы одинаковой высоты по уровню, что беседка стояла ровно и не косилась куда-либо в сторону. Установив доски для нижней обвязки, сверьтесь с уровнем, чтобы пузырек-индикатор стоял максимально ровно между рисками.

Пол

Для пола используется доска «сороковка» с размерами 150 на 40 на 6000 мм. Ровно забив прибив первую доску, остальные пойдут без косых щелей и ненужных отверстий. Зазор 1-2 мм необходимо оставить, чтобы вода могла спокойно стекать с пола, но больше не нужно. Отнеситесь серьезно к первой доске, так как это самое главное.

Возможно, в конце останется небольшая щель, в которую целая доска не поместится. Её необходимо будет обрезать и «впихнуть» в последнюю щель.

Готовый деревянный пол


Каркасные столбы

Основа стен будущего сооружения состоит из бруса 150 на 150 мм. Так как центральный вход выполнен не совсем стандартно, то столбы необходимо расставить с точностью так, как указано на картинке ниже.

Установка столбов

Для создания каркаса понадобится не 6 классических столбов (4 по углам и 2 для двери), а всего лишь 5. Последние два будут основой для входа, то есть парадная сторона будет угловая. Интересное архитектурное решение, которое нечасто встречается в подобных беседках.

Стропильная система и крыша

Для крыши используется стандартная стропильная система четырёхскатной крыши. Уже несколько раз данный вопрос рассматривался в различных публикациях, поэтому дублировать его смысла нет. Подробно про четырёхскатную крышу можно почитать здесь:

Возведение стен и обшивка блокхаусом

Так как конструкция открытая, то некоторые участки беседки полностью контактируют с окружающей средой. Довольно серьезно закрыта только задняя часть, в данном случае дальний угол постройки.

Для эстетики с наружной стороны стены дополняют блокхаусом — красивым строительным материалом для отделки.

Видео

Видеозапись строительства беседки 4 на 4 была представлена на Youtube пользователем с ником Roman Aliyev. Предположу, что первоисточником данный канал не является, так как количество просмотров крайне низкое, да и добавлено оно всего лишь полгода назад, что вызывает сомнения.

Тем не менее, поэтапный процесс строительства показан прекрасно, поэтому можете смело воспользоваться данной видеозаписью для дальнейших действий.

besedkis.ru

проект, видео-инструкция по монтажу своими руками, фото

Наиболее дешёвый и экономичный способ обустроить свой собственный участок земли – это построить на его территории красивую и удобную беседку своими руками. Какой же выбрать размер так, чтобы можно было разместиться небольшой компанией и при этом не сильно потратиться?

12 квадратных метров будет оптимальной площадью для задуманной постройки. Установку такой конструкции мы и рассмотрим в данной статье.

Беседка 3х4 из бруса

Подготовка

Проект беседки 3х4 в первую очередь нуждается в схеме. Её можно начертить самому, благо не многоэтажный особняк, или воспользоваться готовой планировкой.

Совет: если у вас сложности с начертательной геометрией обратитесь за помощью к специалисту или займитесь поисками подходящего вам проекта, которых предостаточно на нашем сайте, вы наверняка найдёте подходящий для ваших нужд.

План постройки

Имея схему-чертёж на руках можно приступать к расчёту материалов.

Статьи по теме:

Материалы

У вас количество тех или иных изделий может и, скорее всего, будет отличаться согласно вашим желаниям и финансовым возможностям. Здесь же мы разберём примерный проект.

Итак, нам понадобятся:

Деревянный брус

  • Брусья с сечением 10 см на 10 см трёхметровой длины – 3 шт.
  • Брусья с сечением 10 см на 10 см четырёхметровой длины – 3 шт.
  • Брусья с сечением 10 см на 10 см длиной 2,3 м – 4 шт.
  • Брусья с сечением 10 см на 10 см метровой длины – 5 шт.
  • Брусья с сечением 5 см на 10 см двухметровой длины – 8 шт.
  • Брусья с сечением 5 см на 10 см трёхметровой длины – 7 шт.
  • Брусья с сечением 5 см на 10 см метровой длины – 2 шт.
  • Брусья с сечением 5 см на 10 см длиной 4,3 м – 2 шт.

Фото вагонки из граба светлых тонов

  • Вагонка – не менее чем 22 кв. м.
  • Шпунтованная доска – 12 кв. м.
  • Дюймовые доски для кровельных работ.
  • Рейки с сечением 2 см на 3 см.
  • Битумная черепица для покрытия крыши.
  • Мешок цемента марки М 400.
  • Кирпичи для свай.
  • Саморезы.

Вот примерный состав всего необходимого, корректируйте согласно вашим задумкам. Тем более что для стен, фундамента и крыши вы можете выбрать вообще другие материалы в целях экономии, цена которых будет ниже.

Инструменты

Для того чтобы всё выше перечисленное собрать в единое целое нам понадобятся:

  • Циркулярная пила для распила древесины под нужные размеры.

Дисковая пила

Совет: если вы используете такие же строительные материалы, как и приведены в примере, то для компактности можно использовать электрический лобзик. Предел глубины его пропила обычно как раз 11 см, более толстые изделия он уже не потянет.

  • Электрический рубанок для обработки поверхностей.

Электрорубанок

  • Шуруповёрт.
  • Карандаш, рулетка и линейка для разметки.

Монтаж

Беседка 4х3 начинается с основания.

Фундамент

Свайный фундамент

Для нашей конструкции вполне подойдёт экономное столбчатое основание.

Инструкция по укладке:

  • Наносим разметку для двенадцати свай с шагом в один метр ровным прямоугольником.
  • Копаем полуметровые ямы.
  • Засыпаем подушку из гравия толщиной в двадцать сантиметров.
  • Заливаем тонкий слой бетона.
  • Сверху выводим колонны толщиной в два кирпича и высотой также на два кирпича над уровнем грунта.

Совет: в целях экономии вполне подойдут для создания свай кирпичи, бывшие в употреблении. Всё равно большая их часть будет не видна взору под землёй, а оставшейся будет не сложно привести в  эстетичный вид с помощью шпаклёвки.

  • Зазоры между землёй и столбами заливаем цементным раствором.

Каркас

Деревянный каркас садовой беседки

  • На получившиеся столбы для беседки стелем слой рубероида для создания гидроизоляции.
  • Берём балки 100 на 100 мм по три и четыре метра длиной и соединяем их «в лапу» между собой, образуя прямоугольник нижнего венца.

Соединение «в лапу»

  • Древесные изделия длиной 2,3 м устанавливаем в качестве опорных столбов по углам конструкции, предварительно сделав вверху пропил для фиксации диагональной связки.

Пропил на угловых столбах

  • Сверху монтируем диагональную связку и по периметру обносим верхним венцом.

Верх деревянного каркаса

  • Из балок 100 на 50 мм, тщательно обстругав, делаем перила на высоте одного метра.

Гладкие перила из древесины

Крыша

Кровельная четырёхскатная конструкция

  • Брус 100 на 100 мм и длиной 0,8 м устанавливаем посередине крестовины связки.
  • Сверху на нём делаем прорези под стропильные балки и устанавливаем их.

Соединение стропил с центральным столбом

Обшивка

Готовый каркас здания, включая и крышу, обшиваем. Первым идёт пол, на который укладываем шпунтованную доску, затем монтируем битумную черепицу на поверхность крыши и обшиваем вагонкой расстояние от пола до перил.

Получившаяся беседка

Совет: начиная от фундамента и заканчивая кровельными работами, все горизонтали замеряйте ватерпасам. Иначе отделка получится с щелями, неровностями и плохими креплениями.

Итог

Наиболее оптимальная беседка на собственном участке имеет 3 метра в ширину и четыре в длину. Её постройка — хоть и требует некоторых столярных навыков и внимательности — вполне выполнима самостоятельно, без помощи специалистов.

При ограниченном бюджете можно сэкономить на материале, тогда и работы будут проще. Наиболее экономична и легка в монтаже, например, беседка шатер 3х4, хотя такая конструкция сезонна.

Самый дешёвый вариант реализации беседки площадью 12 кв. м

Видео в этой статье предоставит вам дополнительную информацию. Удачных монтажных работ!

svoyabesedka.ru

РубрикаРазное

Добавить комментарий
