Вытяжка для квартиры – видео-инструкция по монтажу своими руками, восстановление системы, как рассчитать, нормы, варианты, экспертиза, для чего нужна, фото и цена

Важно! На кухне обязательно должен быть источник свежего воздуха!

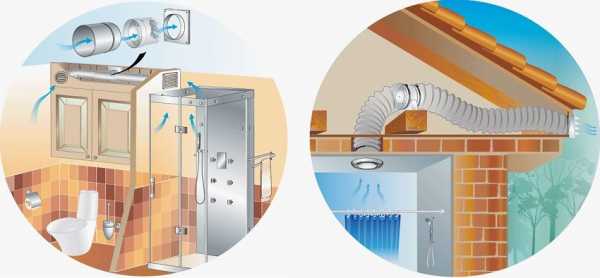

Вентиляция ванной

Установка вентиляции в ванной комнате сводится к монтажу вентилятора в отдушине под потолком. Для этого вам потребуется подвести электропитание, выбрать и установить нагнетатель.

Главным тут будет правильный выбор аппарата. Обязательно нужно обратить внимание на следующие моменты:

• Производительность (для ванных комнат не менее 70 м3/ч).
• Безопасность. Все вентиляторы, предназначенные для работы в ванной комнате, маркируются – IPx4.
• Шум, издаваемый во время работы, не должен превышать 40 дБ.

Во время подключения вентилятора воспользуйтесь схемой, предложенной ниже.

Схема подключения

Вентиляция в квартире, ликбез

provozdyx.ru

устройство, принцип работы, лучшие системы и способы монтажа установки в жилое помещение

Под вентиляцией подразумевают движение воздуха. Для того чтобы оно состоялось, необходимо побуждение, которое может быть естественным или принудительным. В первом случае это разница температур в отдаленных зонах помещения и вне его, во втором – нагнетание давления с помощью специализированных устройств. Приточная вентиляция в квартире необходима, если естественной недостаточно для создания благоприятного микроклимата.

Содержание статьи

Нужна ли приточно-вытяжная вентиляция в квартире?

Человек проводит в закрытых помещениях более 90% своего времени. Там его окружают пыль, пары бытовой химии, продукты сгорания газа и дыхания живых существ. Все это имеет тенденцию накапливаться, поэтому воздух в жилых помещениях может быть на несколько порядков более «грязным», чем на улице.

Для устранения этой неприятности необходимо проветривание квартиры, которое заключается в движении воздушных масс с улицы в комнаты. В холодное время года естественная тяга сильнее, так как значителен перепад температур и давления внутри помещения и снаружи. Летом разница температур минимальна, поэтому полноценное проветривание осложнено отсутствием тяги. Этому способствуют и повсеместно устанавливаемые пластиковые окна, которые наглухо закрывают внутренне пространство квартир от уличных воздушных масс.

Проектная документация любого многоквартирного дома включает систему вентиляции, состоящую из воздуховодов, проложенных в конструктивных элементах здания. В каждой квартире имеются выходы в обособленные вентиляционные каналы. Они необходимы для того, чтобы в помещение не поступали воздушные массы от соседей сверху или снизу. Конечная точка вентканала находится за пределами здания. Таким образом проектировщики предоставляют жильцам систему естественной вентиляции помещений.

В большинстве случаев ее недостаточно для своевременного вывода загрязненного воздуха и поступления свежего. Причин слабой естественной тяги множество:

• одинаковая температура воздуха в помещении и на улице;
• отсутствие перепада давления;
• ошибки в проектировании или монтаже вентиляционной системы;
• отсутствие щелевого проветривания в пластиковых окнах.

В такой ситуации необходимо спровоцировать движение воздушных масс посредством установки специализированных приборов, то есть, сделать принудительную вентиляцию.

Виды систем и их устройство

Под компактной вентиляцией подразумевают смонтированную на основе одного устройства – приточки. Полноценная система состоит из двух воздуховодов и вентиляторов. Если есть необходимость в сохранении тепла, в схему включают рекуператор.

Для того чтобы сделать правильный выбор, ориентируются на такие показатели, как:

• площадь помещения;
• количество проживающих;
• степень герметичности окон.

Специалистами подсчитаны оптимальные значения движения воздушных масс и на основе этих данных приняты нормы, отраженные в СНиП. Согласно им, оптимальные показатели скорости замены воздуха следующие:

• в рабочих кабинетах и офисах – 60 м³/час;
• в общественных помещениях с высокой проходимостью – 30-40 м³/час;
• в санузлах – 100 м3/час;
• в жилых помещениях – 30 м3/час из расчета на одного жильца;
• для кухонь с электроплитой – 60 м3/час.

Выбирая оборудование для устройства компактной или полноценной вентиляции, ориентируются на технические характеристики приточек и требования СНиП.

Принцип работы и устройство компактной вентиляции

Приточные вентиляторы (приточки) – аппараты, изготовленные в современном стиле и гармонично вписывающиеся в дизайн любого помещения. Функция этих устройств заключается в обеспечении стабильного притока воздуха. Отработанный выводится из помещения через имеющиеся в каждой квартире вентиляционные каналы.

Производители предлагают три вида компактных приточек.

1. Механические проветриватели.
2. Стеновые клапаны.
3. Бризеры.

Приток воздуха могут обеспечить и кондиционеры с соответствующей функцией.

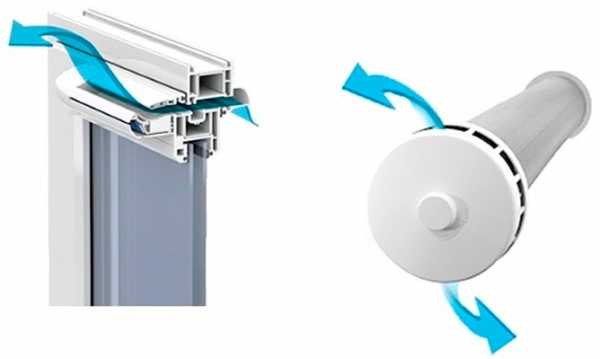

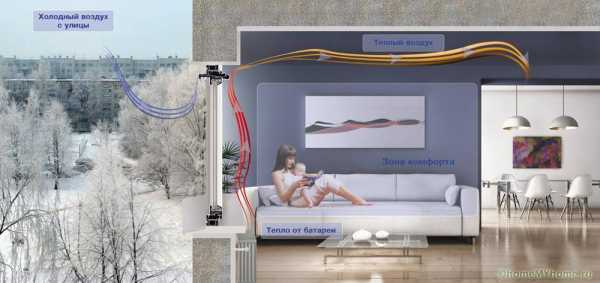

Механические проветриватели на окна

Механические проветриватели предназначены для установки на окна любого вида: пластиковые, деревянные, алюминиевые. Модели могут отличаться конструкционно, но не функционально. Есть устройства, устанавливаемые на поворотно-откидные створки. Эти приборы состоят из двухосновных элементов:

• электропривод;
• проветриватель.

Принцип работы механизма заключается в выталкивании и втягивании проветривателя. При этом происходит открывание или закрывание створки. Ширина зазора при открывании регулируется посредством фурнитуры оконного блока. Механизмы этого типа оснащены защитой от перегрузки, которая срабатывает, как только створка откроется до заданной ширины зазора.

Дорогостоящие модели механических проветривателей оснащены ПДУ (пультом дистанционного управления) и имеют дополнительные опции:

• быстрое проветривание при нажатии кнопки;
• программирование таймера, с помощью которого устанавливают периодичность и длительность открывания створки;
• автоматическое запирание окна по завершении заданного режима работы (для приборов на червячной передаче).

Разработаны модели механических поветривателей, которые одновременно выполняют функцию ручки створки и устанавливаются на соответствующее ей место. Эти приборы также подлежат программированию, управляются механически и дистанционно. Для повышения функциональности устройств с внешней стороны оконного блока устанавливают датчики дождя и ветра. В соответствии с их данными, прибор будет своевременно открывать или закрывать створку.

Есть еще один вид механических проветривателей – на червячной передаче. Они устанавливаются на раме распашных окон. Но самые современные из всех видов этих устройств – «невидимые», предназначенные для монтажа на стене под окном. Есть модели, которые можно устанавливать вместо стандартного подоконника. «Невидимые» проветриватели могут быть оснащены противоветровыми клапанами, автоматически закрывать окна в заданном режиме.

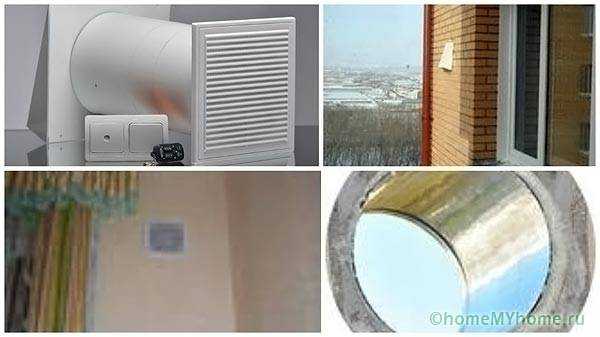

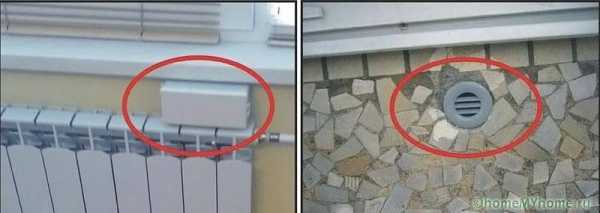

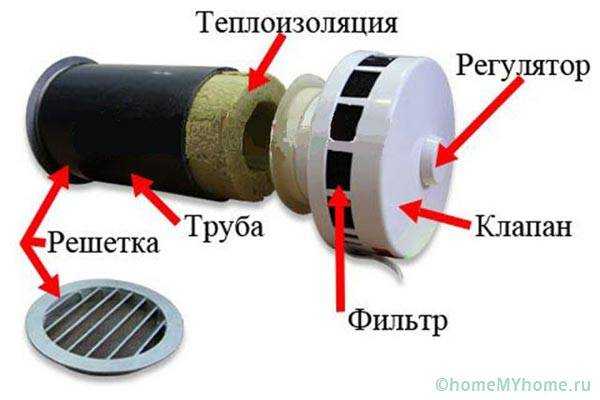

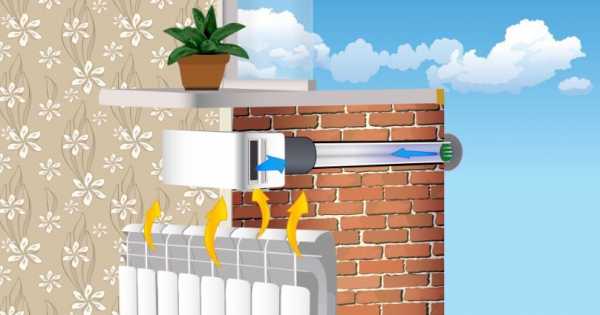

Стеновые клапаны

Стеновые капаны – встраиваемые воздуховоды, состоящие из нескольких элементов:

• клапан;
• регулятор;
• фильтр;
• теплоизоляция;
• решетка.

Это компактные устройства, для монтажа которых необходимо высверливание в стене отверстия соответствующего сечению клапана диаметра. Приборы устанавливают рядом с радиаторами отопления (для подогрева поступающего воздуха) или в верхней части стены (для усиления тяги). Более дорогие модели оснащают рекуператорами тепла и вентиляторами.

Бризеры

Бризеры – системы климат-контроля, функция которых состоит в подаче в помещение свежего воздуха. Приточные установки этого типа выполняют несколько функций:

• очищают воздух с помощью системы фильтрации;
• нагнетают воздух в помещение посредством вентилятора;
• нагревают поступающие воздушные массы.

Управляются дистанционно и механически. Монтаж бризеров более прост, чем установка кондиционеров. Оборудование навешивается на стену и подключается к воздуховоду (отверстию в стене).

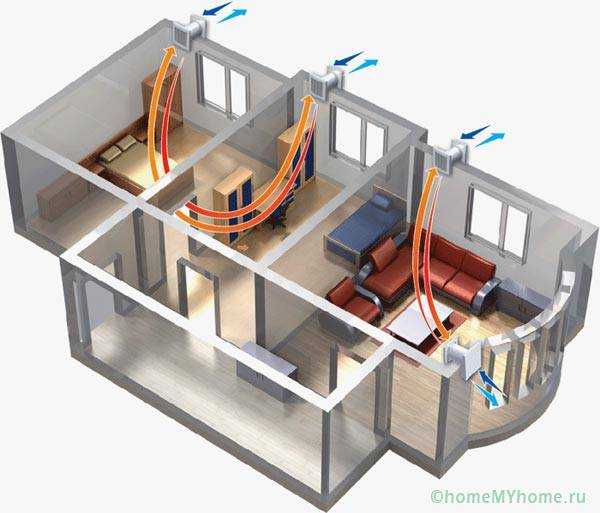

Принцип работы приточно-вытяжной вентиляции

Принцип работы приточно-вытяжной вентиляции заключается в нагнетании свежего воздуха и вывода загрязненного. Основным моментом работы системы является баланс между подаваемым и выводимым объемом воздуха.

Важный показатель работы вентиляции – скорость потока. Ее высчитывают, беря во внимание, что на 1 м² площади помещения приходится 3 м³ воздуха. Для жилых помещений допустима скорость потока не более 2 м/сек, для санузлов и кухонь – 3-4 м/сек.

Помимо своей основной функции – перемещение воздушных масс, приточно-вытяжная вентиляция может выполнять несколько дополнительных:

• охлаждение и подогрев воздуха;
• обеззараживание;
• фильтрацию.

Способы устройства принудительной вентиляции

Принудительный воздухообмен в помещении достигается несколькими способами.

1. В выходные отверстия вентканалов устанавливают малогабаритные осевые вентиляторы, которые в просторечии называют «вытяжкой». Для небольших помещений (санузел, ванная комната) этого достаточно. Неприятные запахи и избыточная влажность воздуха быстро устранятся. Это локальная механическая вентиляция.
2. Устанавливают на стену компактную приточную вентиляцию. Аппараты могут иметь функции рекуператора тепла, фильтрации воздуха от пыли и газов.

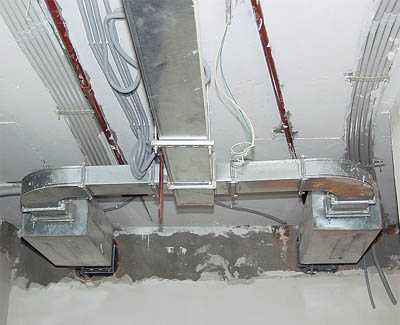

3. Под потолком квартиры монтируют систему воздуховодов, состоящую из приточного и вытяжного трубопроводов. В каждом их них устанавливают устройства, которые, в зависимости от назначения канала, нагнетают в помещение свежий воздух или выводят грязный на улицу. Это полноценная вентиляция.

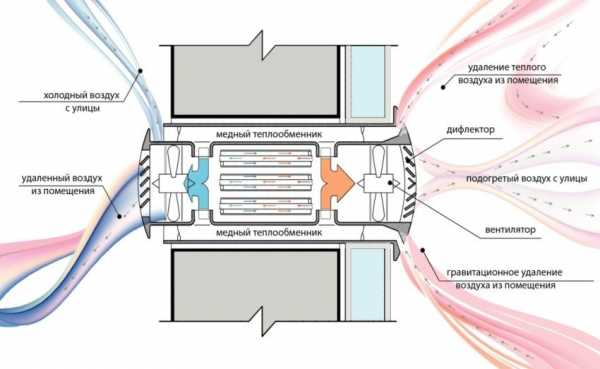

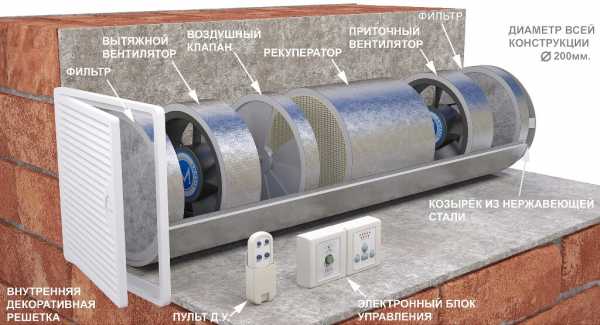

Для минимизации потерь тепла в зимнее время года необходима приточно-вытяжная вентиляция для квартиры с рекуперацией воздуха. Эта система обеспечивает такой процесс теплообмена, при котором происходит забор тепла из воздуха, выводящегося из помещения, и его (тепла) передача воздуху, входящему в помещение. Задачу выполняет специальное устройство – рекуператор тепла.

Приточная вентиляция в квартире своими руками может быть сделана за несколько дней. Но прежде нужно выбрать ее тип и знать все правила монтажа.

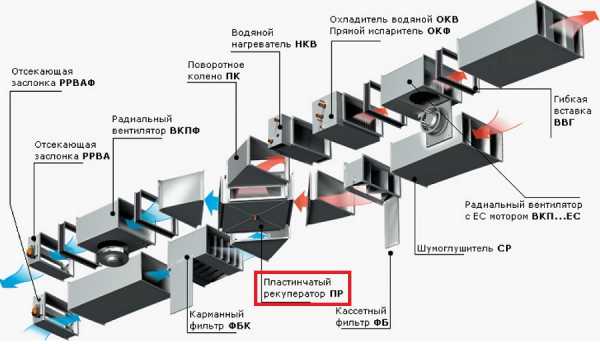

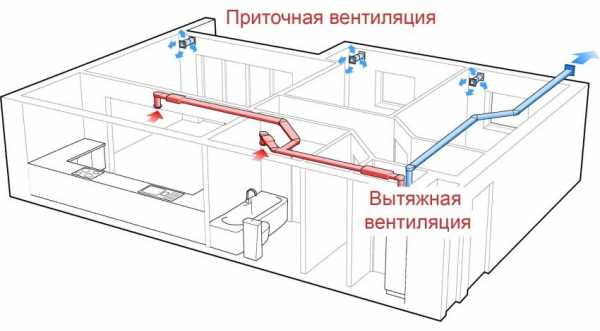

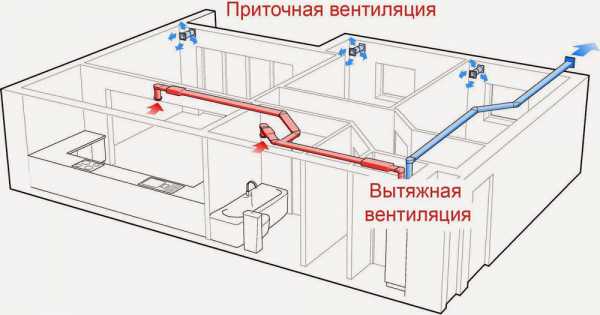

Устройство и принцип работы полноценной вентиляции

В отличие от компактной вентиляции, работающей только на приток воздуха, полноценная обеспечивает и его отток. Поэтому второе ее название – приточно-вытяжная вентиляция (ПВВ). Она обеспечивает наиболее комфортные условия в помещении.

Система состоит из нескольких элементов:

• приточный воздуховод;
• вытяжной воздуховод;
• вентиляторы.

Преимущества ПВВ:

1. Все элементы системы изготавливают из гипоаллергенных и экологически безопасных материалов.
2. На входном отверстии приточного канала устанавливают фильтр, очищающий поступающий воздух.
3. В любое время систему можно доукомплектовать устройствами для увлажнения, ионизации, обогрева, обеззараживания поступающего воздуха.
4. Простой монтаж.

Компактная или полноценная?

Первое, что нужно сделать, выбирая одну из двух систем вентиляции, – оценить свои финансовые возможности. Устройство принудительной приточно-вытяжной обойдется в несколько раз дороже. Это не единственный «минус» этой системы.

Еще один заключается в том, что она достаточно громоздка и займет немалую площадь под потолком каждой комнаты. Это существенное неудобство для малогабаритных квартир в многоэтажных домах. В остальном приточно-вытяжная по всем параметрам превосходит приточную.

1. Обеспечивает стабильный воздухообмен, в то время, как приточная в большей степени передвигает воздух по направлению от стены к стене.
2. Для обеспечения качественного воздухообмена с помощью приточки вентиляторы в вытяжных каналах должны работать в постоянном режиме. В ПВВ этом момент регулируется автоматически. При необходимости управляющий блок включает или выключает вентиляторы в обоих воздуховодах.

Можно сделать выводы:

• приточная вентиляция эффективнее естественной;
• приточно-вытяжная эффективнее приточной.

Расчет необходимой мощности и выбор подходящего оборудования

Проектирование системы вентиляции начинается с определения кратности воздухообмена. Этот показатель находят, исходя из объема воздуха в квартире, и норм СНиП, регламентирующих скорость замены воздуха в помещениях разного назначения. Кратность воздухообмена показывает, сколько раз произойдет полная замена воздуха в течение 1 часа в конкретном помещении.

Находят кратность по каждой комнате и суммируют полученные данные. Результат покажет требуемую производительность оборудования по объему притока воздуха в м³/час.

Следующий шаг – проектирование воздухораспределительной сети. Она состоит из следующих элементов:

• воздуховодов;
• соединителей;
• углов внешних и внутренних;
• разветвителей.

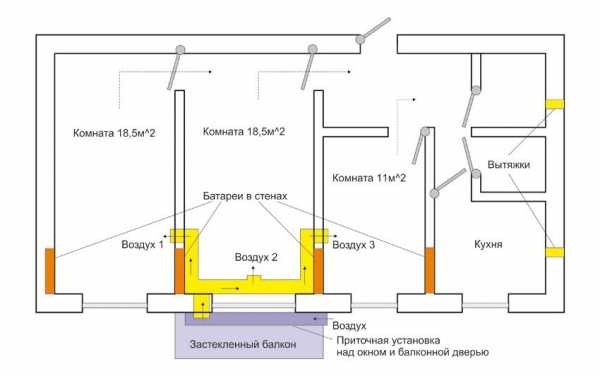

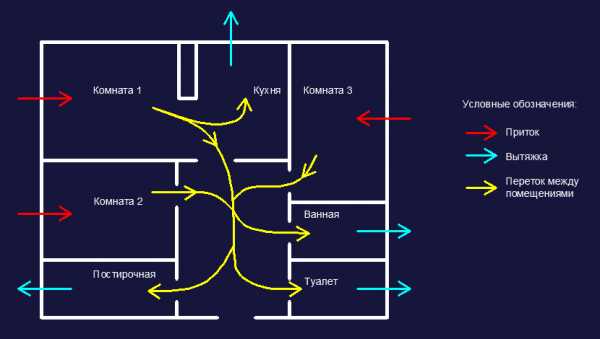

На листке бумаги составляют схему, включающую приточный и вытяжной трубопровод. Чем длиннее трасса, тем более мощные нужны вентиляторы. Скорость потока зависит от диаметра воздуховодов. Для монтажа бытовых приточно-вытяжных систем рекомендованы гибкие воздуховоды диаметром 160-250 см. Средняя скорость потока воздуха в них составляет 4-5 м/с. Вентиляторы выбирают с такой мощностью, чтобы была обеспечена требуемая скорость потока.

Лучшие приточные установки

• AEROPAC SN

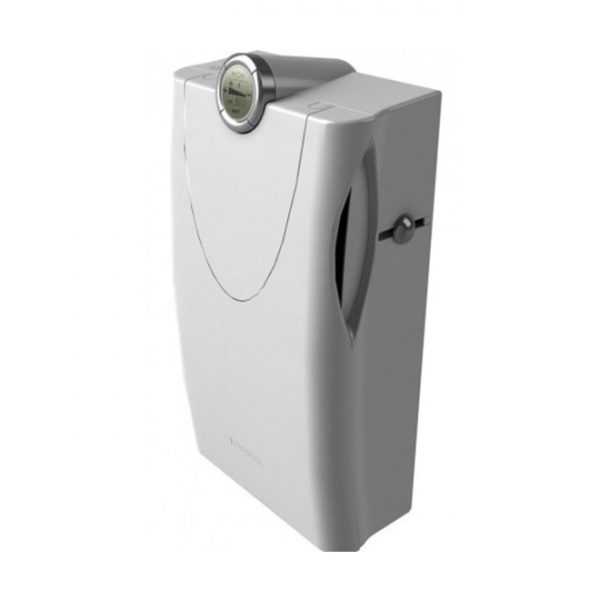

  Компактный и стильный настенный проветриватель немецкого производства. Оснащен трехступенчатой системой фильтрации воздуха, работает бесшумно. Есть функция пассивного режима, не предусматривающая включение вентилятора.

  На передней панели установлено электронное табло, на котором выводятся показатели работы прибора. Работает в нескольких режимах. На максимальном обеспечивает приток воздуха в объеме 140 м³/час.

• «СЕЛЕНГА ЕС ФКО»

  Бризер с корпусом плоской прямоугольной фирмы, стильным дизайном. Обеспечивает приток воздуха в объеме 20-160 м³/час. Имеет 5 ступеней фильтрации воздуха, оснащен функцией его подогрева. Производитель данного оборудования гарантирует не менее 5 лет безупречной работы бризера.



• Приточный клапан Regel-ai

  Предназначен для установки на пластиковые окна, монтируется на внутренней стороне рамы между створками. Состоит из двух элементов, которые фиксируют один над другим. Воздух поступает через нижний. Клапан легко устанавливается и обслуживается. Одно из достоинств этого проветривателя – невысокая цена.

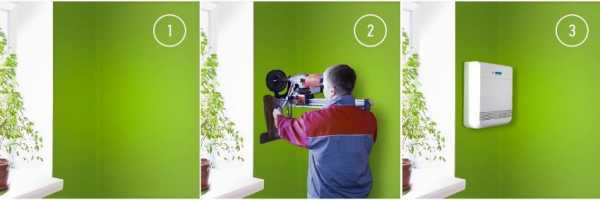

Грамотный монтаж системы

На стену

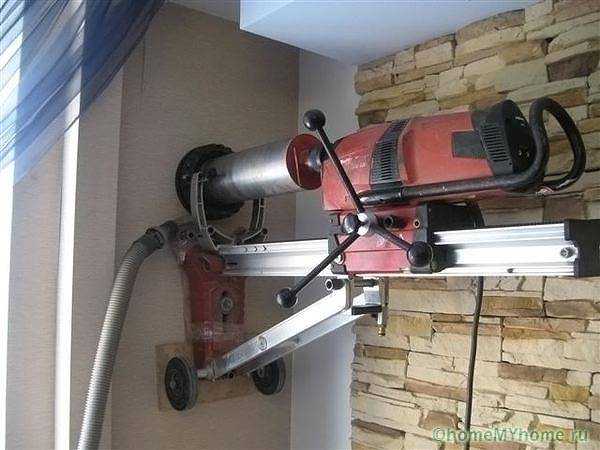

Самое сложное в установке стенового клапана – высверливание отверстия в стене. Эту задачу выполняют двумя способами:

• дробление кирпича или бетона перфоратором;
• формирование отверстия алмазным буром.

Далее выполняют ряд действий:

• вставляют в отверстие инфильтрационную трубу, предварительно обернув ее слоем гидроизоляционного материала;
• заполняют зазоры между трубой и стенками отверстия монтажной пеной;
• крепят наружную решетку на силикон;
• устанавливают в трубу приточный клапан;
• устанавливают внутри него фильтр;
• фиксируют переднюю панель.

На пластиковые окна

В комплектацию механического проветривателя air-box входят уплотнитель и саморезы, клапан. Модели этого производителя устанавливаются на окна с помощью ножа и отвертки.

Этапы работ:

• выбирают место установки;
• обрезают в этом месте оконный уплотнитель;
• устанавливают уплотнитель из комплекта проветривателя;
• снимают с клпана пленку;
• устанавливают клапан на уплотнитель;
• фиксируют саморезами.

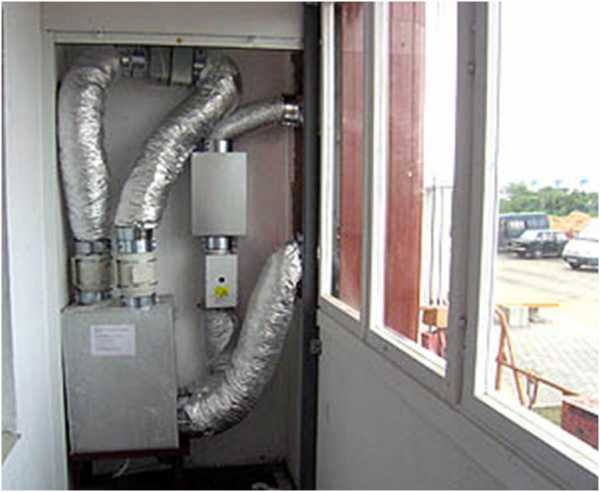

Приточно-вытяжная вентиляция

Монтаж ПВВ состоит из нескольких этапов.

1. Определяют место установки приточного клапана. Оптимально – 20-40 см над уровнем пола.
2. Высверливают в стене отверстие для установки воздуховода.
3. Вставляют в отверстие трубу и выводят ее на улицу.
4. Используя коленное соединение, наращивают трубу вертикальным отрезком длиной 40 см.
5. На верхний торец трубы устанавливают фильтр и защитный колпак.
6. Крепят в приточной трубе вентилятор.
7. Устанавливают вентилятор в вентканал квартирной системы вентиляции.
8. Делают разводку воздуховодов по квартире.
9. Подсоединяют воздуховоды к приточному и вытяжному каналу.

Монтаж принудительной вентиляции в квартире можно сделать самостоятельно. Важно правильно выбрать тип системы и необходимое оборудование. Подробные инструкции помогут справиться с этими задачами.

Фев 13, 2018Т С

ventilsystem.ru

7 советов по организации системы вентиляции в квартире и доме: виды и варианты

1. №1. Основные виды вентиляции в квартире
2. №2. Сколько свежего воздуха необходимо?
3. №3. Проверка естественной вентиляции в квартире
4. №4. Виды систем принудительной вентиляции квартиры
5. №5. Принудительная приточная вентиляция в квартире
6. №6. Принудительная вытяжная вентиляция в квартире
7. №7. Приточно-вытяжная вентиляция в квартире

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

• естественная;
• искусственная.

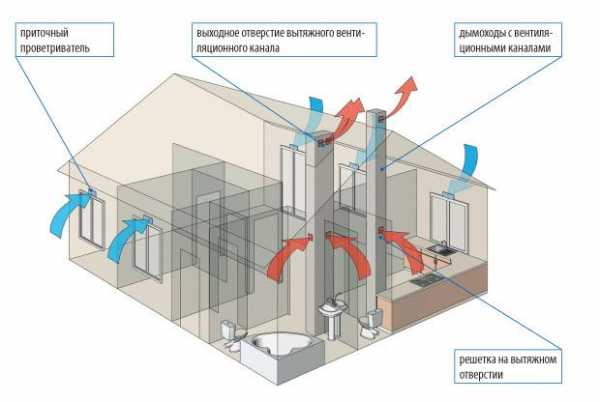

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

• приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;

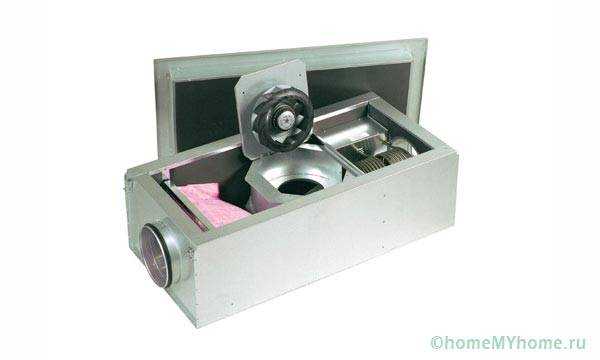

• моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

• для жилых зон воздухообмен должен составлять не менее 30 м³/час на каждого человека. Если площадь жилой зоны менее 20 м² на человека, то необходимо обеспечить воздухообмен на уровне 3 м³ на каждый квадратный метр помещения;
• для кухни воздухообмен должен составлять 90 м³/час, если используется газовая плита на 4 конфорки, и 60 м³/час при использовании электрической плиты;
• для ванной комнаты воздухообмен 50 м³/час при совмещенном санузле и по 25 м³/час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время,  при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру.

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

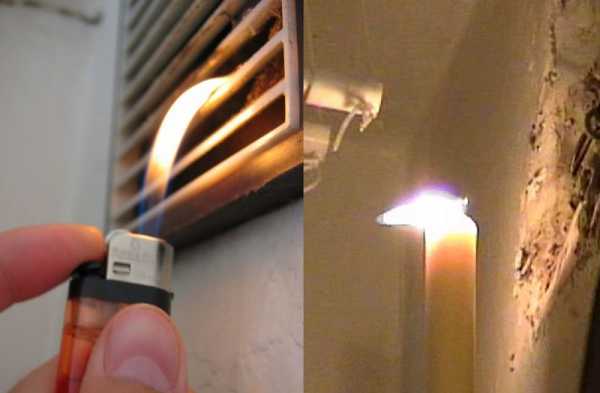

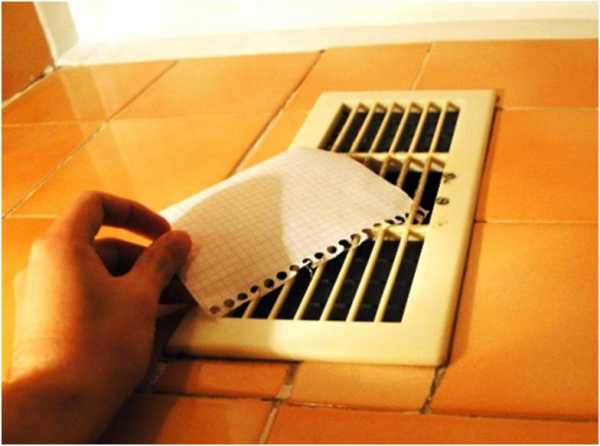

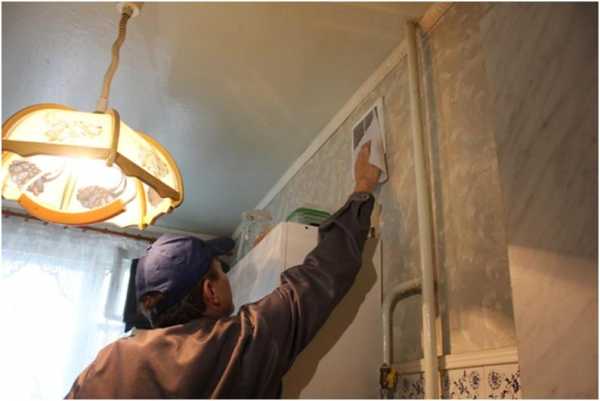

Проверить работу естественной вентиляции в квартире несложно:

• необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке;
• если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
• после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку.

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

• принудительно приточной с естественной вытяжной;
• принудительно вытяжной;
• принудительно приточно-вытяжной с рекуперацией тепла или без нее.

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

• клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;
• механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;
• бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;

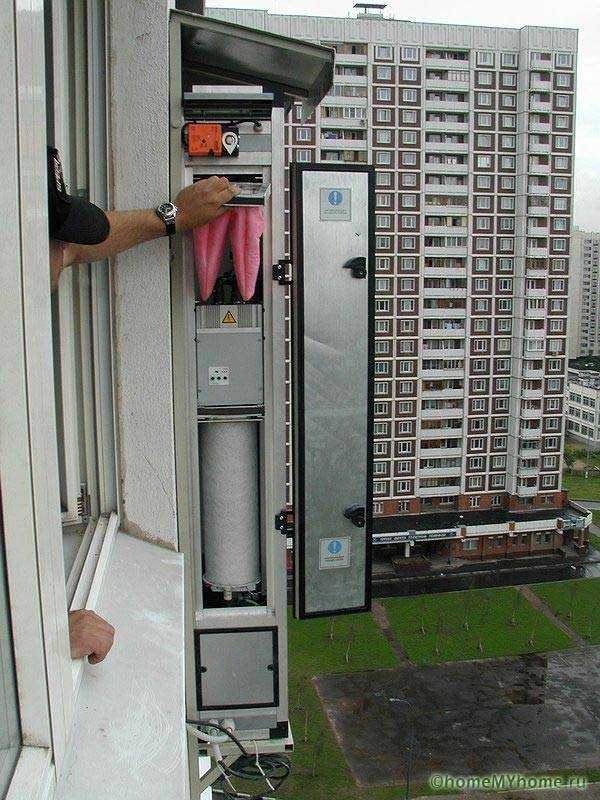

• приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

• настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
• кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

• производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
• наличие влагозащиты обязательно;
• распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
• обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

remstroiblog.ru

Приточная вентиляция в квартире с фильтрацией

Для нормальной эксплуатации многоэтажных домов достаточно однократного воздухообмена комнат в течение часа. Для этого в типовые проекты в обязательном порядке закладываются вентканалы естественной вытяжки. Однако приток воздуха по умолчанию должен обеспечиваться щелями окон, форточками, паропроницаемыми стеновыми материалами. Для многих владельцев недвижимости приточная вентиляция в квартире с фильтрацией становится реальной необходимостью при установке оконных ПВХ блоков со стеклопакетами, использовании паронепроницаемых настенных покрытий либо пленок под ними.

Организация вентиляции с помощью вентканалов

Содержание статьи

Видео: зачем нужна вентиляция в квартире

Требования, принцип работы

Становится необходима для повышения комфортности проживания приточная вентиляция в квартире с фильтрацией в отсутствие избыточного давления воздуха в помещениях. Вентканалы остаются незадействованными, поскольку не могут создать тягу без поступления свежего воздуха извне. Классической является схема естественной вентиляции:

• поступление воздуха через стены, оконные щели, форточки в жилых помещениях;
• перемещение воздушных масс в кухню через щели порогов;
• удаление избыточно влажного отработанного воздуха в вентиляционные каналы.

Классическая схема естественной вентиляции

Однако абсолютно герметичные стены, оконные блоки со стеклопакетами воздух не пропускают. Кратность воздухообмена нарушается. Это приводит к ухудшению самочувствия жильцов, увеличению влажности, порче мебели, интерьеров, распространению из функциональных комнат (санузел и кухня) запахов.

Нарушение воздухообмена может вызвать крайне неприятные последствия

Статья по теме:

Почему потеют пластиковые окна в доме? В отдельной публикации вы можете прочитать, какие причины вызывают это явление и как от них избавиться.

Проблема решается врезкой приточных клапанов в окна, установкой вентиляторов в отдельных помещениях.

Приточный клапан в окне

Разновидности приточной вентиляции

Для разного бюджета, потребностей владельцев недвижимости промышленность выпускает несколько типов вентиляционного оборудования. Наиболее востребована приточная вентиляция в квартире с фильтрацией следующих модификаций:

• вентилятор – всасывает уличный воздух, позволяет обойтись без монтажа вентканалов, однако пригоден для местного вентилирования;

Компактный вентилятор

• оконный клапан – встраиваются между профилем/стеклопакетом, в притвор (отдельная створка), внутрь профиля либо между стеной/блоком, имеют подачу 25 – 50 кубов ежечасно, на звукоизоляцию окна не влияют, обладают приятным дизайном, направляют воздух вверх для отсутствия сквозняков;

Устройство оконного клапана

• рекуператор – относится к приточной вентиляции условно, так как в этот агрегат заводятся еще и вытяжные каналы для нагрева всасываемого воздуха, существуют моноблочные, сборные модели оборудования.

Принцип работы рекуператора

Для улучшения характеристик воздуха используются калориферы, охладители, фильтрационное оборудование. Существуют электростатические, влажные, сухие фильтры карманного, панельного, кассетного типа.

Различные типы фильтров для вентиляционной системы

Проект, подбор элементов

Перед покупкой/монтажом приточной вентиляции в квартире с фильтрацией необходимо определиться с характеристиками вентилятора или клапана. Для этого достаточно простейшего расчета воздухообмена:

• по людям – в офисах требуется 40 кубов ежечасно для каждого сотрудника, в квартирах норматив снижается до 20 кубов, в промышленных цехах потребуется 60 кубов, цифра умножается на число постоянно присутствующих в комнате людей;
• по кратности обмена – вычисление объема помещения перемножением периметра стен на высоту потолков, это и будет оптимальным значением производительности вентилятора/клапана.

Перед покупкой и монтажом требуется выполнить расчет воздухообмена

В среднем для типовых квартир достаточно производительности осевого, радиального вентилятора 100 – 500 м³/ч. Здесь применяют однофазные маломощные колориферы 2 – 5 кВт. Водные модификации экономят электроэнергию, однако их сложнее монтировать, обслуживать, маскировать в интерьере.

Приточная установка с ТЭНами и фильтрацией

Пошаговая технология монтажа

В зависимости от выбранной конструкции устанавливается приточная вентиляция кухни в квартире с фильтрацией за несколько часов/дней. Проще всего врезать в форточку вентилятор или установить в профиль ПВХ приточный клапан. Для инсталляции рекуператора придется бурить несущую стену, крепить оборудование на вертикальную поверхность, протягивать короба вентканалов.

Монтаж вентиляционной установки на наружной стене

Установка приточной камеры

Отличным вариантом для квартиры является моноблочная приточная камера, внутри которой установлены фильтры, калорифер, вентилятор, автоматика.

Компактная приточная установка

Устройство достаточно компактно, монтируется в разрыв приточного вентканала (для нескольких комнат), либо в отверстие внутри несущей стены (для одного помещения).

Единственный недостаток – высокая стоимость, компенсируется самостоятельной установкой, простым обслуживанием, наличием автоматических режимов проветривания.

Обычный вентилятор обычно используется на кухне, монтируется по технологии:

• место установки – между или возле радиаторов обогрева;
• отверстие в стене – бурится алмазным станком или пробивается в кирпичной кладке перфоратором;
• приточный патрубок – труба, проходящая сквозь ограждающую конструкцию, наружное отверстие защищено жалюзи или решеткой, внутренняя часть крепится ко входу вентилятора;
• герметизация – щели между стеной и патрубком заполняются монтажной пеной;
• вентилятор – крепится на стене внутри кухни, включается пультом или вручную.

Устройство приточного вентилятора в стене

Недостатком обычного вентилятора является сквозняк, обусловленный отсутствием нагревающих приборов. Нахождение возле него в зимнее время некомфортно для жильцов.

Монтаж рекуператора

При выборе домашним мастером рекуператора полностью решаются проблемы холодной шумной свежести, теплой духоты в помещениях. Исчезают простудные болезни, грибок на стенах, аллергии, отводятся вредные выделения из мебели.

Для рекуператора достаточно изготовить в стене отверстие, выровнять его края, установить специальную гильзу, закрепить оборудование.

Для установки рекуператора необходимо сделать отверстие в наружной стене

Диаметр отверстия равен 22 см, поэтому понадобится алмазное бурение либо высверливание небольших отверстий по контуру с выбиванием пробки молотком. Монтаж возможен в любую погоду/сезон, занимает 30 – 90 минут в зависимости от стенового материала.

Высверливание отверстия специальной установкой

Врезка приточного клапана в пластиковое окно

Для удобства владельцев современных ПВХ оконных блоков приточный клапан поставляется производителем единым комплектом с тремя уплотнителями.

Устройство приточного клапана для врезки в стену

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном. Обзор современных вентиляторов для вытяжки с инструкцией по монтажу в специальной публикации нашего портала.

От домашнего мастера потребуется лишь канцелярский нож, шуруповерт или отвертка, четверть часа свободного времени и стремянка (устройство монтируется на верхнюю часть створки). Технология состоит из операций:

• установка стремянки возле открытой фрамуги;
• удаление на отдельном участке эксплуатируемого уплотнительного контура по длине клапана;
• крепление обрезанного резинового уплотнителя по краям специальными полимерными дюбелями, третий дюбель устанавливается посередине;
• монтаж клапана на дюбели, вкручивание в них 3 саморезов;
• крепление двух коротких уплотнителей между дюбелями;
• удаление ответного уплотнителя в верхней части оконного блока;
• монтаж вместо него специального уплотнителя, входящего в комплектацию клапана.

Состав вентиляционного клапана

Монтаж приточного клапана

Вид установленного клапана

Замена штатных резиновых деталей уплотнения новыми позволяет создать щель под клапаном, в которую и будет поступать уличный воздух.

Схема устройства оконного приточного клапана

Выводы

Таким образом, бюджетным способом организации нормативного воздухообмена внутри квартиры является оконный приточный клапан, который монтируется в блок несколькими движениями. в кухнях могут устанавливаться вентиляторы, решающие проблему для одной комнаты. Рекуператоры могут использоваться зонально, либо включаться в короба вентиляционных систем квартиры для нормализации микроклимата во всех эксплуатируемых комнатах.

Видео: монтаж приточной вентиляции в квартире

homemyhome.ru

Система вентиляции в квартире многоэтажного дома

Квартиры в жилых домах советской постройки, составляющими большую часть жилищного фонда, не отвечают современным требованиям к энергосбережению и комфорту проживания. Чтобы сделать свое жилище теплее и комфортнее, хозяева квартир традиционно ставят новые окна, меняют все двери и утепляют наружные стены. Выполняя эти мероприятия, немногие задумываются о том, как после этого будет функционировать система вентиляции в квартире.

Схема движения воздушных масс в жилом помещении

Содержание статьи:

Почему нарушается воздухообмен

В домах новой постройки зачастую проблемы такие же, поскольку проектировщики предусматривают общие мероприятия по обеспечению вентиляции в здании. Воздухообмен внутри квартир остается заботой их владельцев, которые в первую очередь обустраивают интерьер всех помещений.

О вентиляции, как правило, задумываются позже, когда сталкиваются с проблемами микроклимата. Эти проблемы возникают во всех квартирах, где предусмотрена естественная вентиляция помещений, после установки новых оконных блоков и межкомнатных дверей.

В многоквартирных домах для удаления отработанного или влажного воздуха имеются вытяжные стояки, входы в которые можно увидеть на кухне и в помещении санузла. Вытяжной стояк представляет собой вертикальную шахту, выходящую на кровлю дома. Плотность и вес нагретого воздуха в помещениях меньше, чем на улице, поэтому он устремляется вверх по стояку, в результате чего возникает естественная тяга.

На кухне и в санузле появляется разрежение, затягивающее воздух из других помещений и с улицы. Установив герметичные оконные блоки и новые межкомнатные двери без зазоров, мы преграждаем путь этому воздуху. По этой причине плохо работает вентиляция, из-за чего в квартире повышается влажность и становится душно. В идеале работа естественного воздухообмена выглядит следующим образом.

Стремясь улучшить микроклимат в помещениях, многие устанавливают вместо решеток вытяжных стояков вентиляторы, а над газовой плитой – специальные вытяжки. В целом эти мероприятия правильны и полезны, но при одном условии: нужно обеспечить приток свежего воздуха в комнаты.

Если этого не сделать, может появиться посторонний запах из вентиляции, приходящий из соседних квартир. Природа явления такова: вентилятор создает дополнительное разрежение в помещении санузла либо кухни и тогда воздух начинает подсасываться любыми путями. Например, в соседнем стояке опрокидывается тяга и к нам в дом заходит воздух из других квартир. Также сквозь малые щели в притворах входной двери подсасывается воздушная смесь из подъезда.

Как устроить вентиляцию в квартире

Для создания комфортных условий микроклимата применяются следующие варианты вентиляции для квартиры:

1. Организация естественного воздухообмена либо его восстановление после ремонта жилья.
2. Устройство общеобменной вентиляции децентрализованным методом, то есть, с помощью размещения вентиляционного оборудования в каждой комнате.
3. Централизованный метод, когда приток и вытяжка осуществляются одним устройством, а воздух распределяется по комнатам через сеть специальных каналов.

Организация естественного воздухообмена в помещениях

Это наиболее простой и наименее затратный способ. Изучив принцип перемещения воздушных потоков в вашей квартире, представленный выше, нужно создать условия для таких перемещений.

Суть заключается в том, чтобы дать возможность воздуху входить в квартиру через окна, переходить в коридор и далее в кухню и санузел, откуда он будет удаляться через вытяжную шахту.

Для прохода воздушных масс снаружи через металлопластиковые окна в них встраиваются приточные клапаны.

Схема работы приточного клапана

Устройство и принцип действия клапана следующие: в оконном профиле снаружи и внутри рамы выполняется прорезь под размер приточного устройства. С улицы к профилю крепят козырек, защищающий от осадков и сильных порывов ветра, а изнутри устанавливают приточное устройство. Воздух с улицы, проходя через оконный профиль, нагревается и смешивается с комнатным, после чего попадает в пространство помещения.

Другая разновидность оконных клапанов позволяет организовать в помещении не только приток, но и вытяжку.

Циркуляция воздуха через окна

В таких системах воздушные массы изнутри и снаружи могут обмениваться теплом, приток дополнительно нагревается перед входом в комнату.

Чтобы воздушный поток мог свободно переходить в другие помещения, раньше под полотном межкомнатных дверей делали просвет шириной в 2—3 см. Дабы не портить внешний вид современных межкомнатных дверных полотен, в их нижнюю часть надо встроить декоративные переточные решетки из пластмассы. На рынке эти изделия представлены в большом ассортименте и разных цветов, так что подобрать их под свой интерьер не составит труда.

Децентрализованный воздухообмен

Естественная вентиляция квартир – не панацея, поскольку при ее работе приточный воздух нагревается недостаточно и его количество постоянно изменяется в зависимости от ветровой нагрузки, разницы наружной и внутренней температуры, а также от работы квартирной вытяжки. С целью упорядочить приток в наружной стене каждой комнаты устанавливается отдельное приточное устройство. Эти изделия бывают двух типов: полностью встроенные в толщу стены и навесные.

Как монтируется в стене вентиляционная установка

Функции этих агрегатов – забор свежего воздуха с улицы, очистка его от пыли с помощью фильтра, нагрев до необходимой температуры и подача в комнату. Нагрев осуществляется электрическим ТЭНом, перемещение – осевым вентилятором. Его производительность можно регулировать, так же как и температуру притока с улицы. При этом вытяжка используется естественная, через вытяжные каналы, поэтому такую вентиляцию можно назвать комбинированной.

Использование местных приточных установок избавляет от беспорядочного притока и необходимости разгерметизации металлопластиковых окон, но для движения потоков внутри квартиры в межкомнатных дверях все равно придется ставить специальные решетки.

Существуют высокотехнологичные местные установки, выполняющие функции притока, вытяжки и утилизации тепла (рекуперации). Такое оборудование для вентиляции в квартире имеет 2 вентилятора и специальный теплообменник. Схема работы представлена на рисунке.

Вентиляционное устройство для подачи свежего и удаление теплого воздуха из квартиры

Внутренний воздух перед выходом наружу отдает свое тепло холодному потоку с улицы, встречаясь с ним в теплообменнике. При этом потоки полностью разделены, воздушные массы не смешиваются между собой. При необходимости воздушный поток после выхода из теплообменника догревается до комнатной температуры. Пример устройства такой системы вентиляции в квартире показан ниже  на рисунке.

Циркуляция воздуха в квартире

Централизованная принудительная вентиляция

Отличие такого воздухообмена заключается в том, что приток (а иногда и вытяжка) осуществляется централизованно с помощью одной установки, а распределение по комнатам происходит по сети воздуховодов. Вентиляционная установка очищает и подогревает необходимое количество воздуха для всей квартиры и подает его внутрь. Сам агрегат может быть в наружном или внутреннем исполнении, соответственно, его можно подвесить к потолку в комнате или снаружи, к стене. Самый простой вариант – это когда обработанный воздух принудительно подается в помещения, а загрязненный уходит через вытяжные шахты естественным образом. Так выполнена, например, система принудительной вентиляции в двухкомнатной квартире.

Устройство вентиляции

Приточная установка, подвешенная к потолку, и систему воздуховодов обычно прячут за подвесным потолком из гипсокартона, в нем же устанавливают воздухораспределительные решетки либо диффузоры. Управление установкой осуществляется с помощью дистанционного пульта, температура притока поддерживается автоматически.

Более сложные и высокотехнологичные центральные установки имеют 2 вентилятора и могут осуществлять принудительную вытяжку из всех комнат, а приточный воздух не только подогревать в зимнее время, но и охлаждать летом. Это достигается добавлением в вентиляционную установку специальной охлаждающей секции и таким образом обеспечивается кондиционирование и вентиляция в квартире.

Заключение

Благодаря множеству новых технических решений вариантов организации воздухообмена в собственной квартире достаточно много, выбор зависит от конкретных возможностей каждого человека. Недопустимо одно: при неработающей вентиляции оставлять все «как есть», это пагубно сказывается на комфорте, самочувствии и в целом на здоровье человека.
