Печной комплекс для беседки своими руками

С тех времен, когда наши предки готовили пищу на костре, прошло немало времени, но вкус мяса, приготовленного на открытом огне, так и не удалось ничем заменить. Поэтому много владельцев загородных участков стараются оборудовать их беседкой с печкой и мангалом, чтобы можно было порадовать себя и друзей вкусным шашлыком, или мясом на гриле.

О разновидностях печек для садовых домиков, а также технологии их строительства своими руками вы узнаете из данной статьи, а фото готовых сооружений продемонстрирует наша фотогалерея.

Виды печек для беседок

Чтобы оборудовать свой загородный участок комфортным и современным местом для отдыха, достаточно соорудить домик с печкой, на которой можно будет готовить пищу.

Беседки с печкой могут быть самыми разными. Различают открытые садовые постройки с барбекю или мангалом. Также существуют беседки закрытые с печкой, сооруженные из кирпича, дерева, или камня.

Типы печей

Какую печь выбрать для беседки? Самые распространенные варианты:

барбекю-печь с мангалом — разновидность мангала с железной решеткой, и поддоном для угля, оснащенная дровницей и дымоотводом;

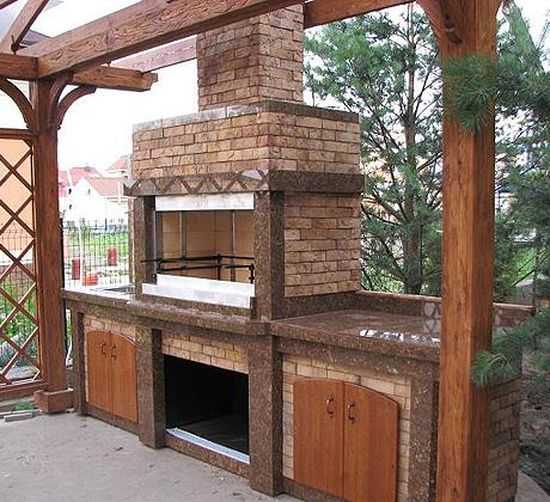

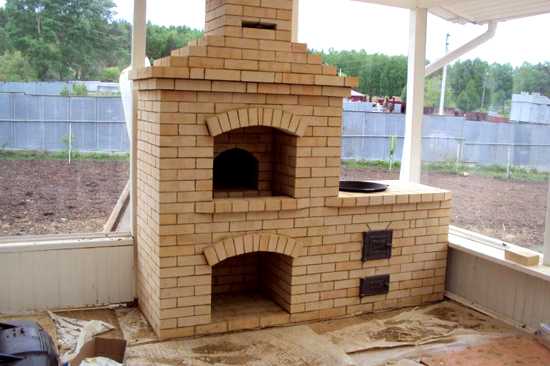

Сооруженная из кирпича печь-мангал для беседки, фото

барбекю с камином, мангалом или казаном. Его особенность – наличие широкой топочной части – портала. Используется такая печь и для приготовления пищи и для отопления помещения;

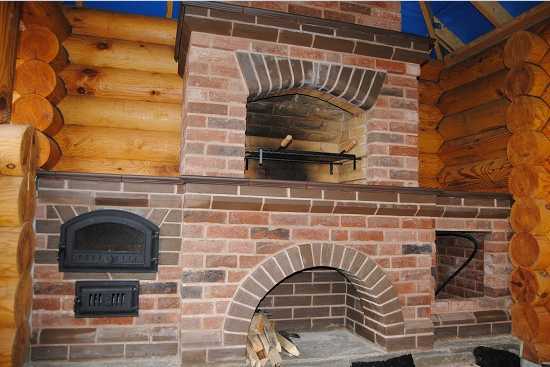

Печь-камин для беседки из клинкерного кирпича

русская печь в беседке с духовкой, мангалом или коптильней, которая позволяет не только приготовить разнообразную пищу, но и согреться зимними вечерами.

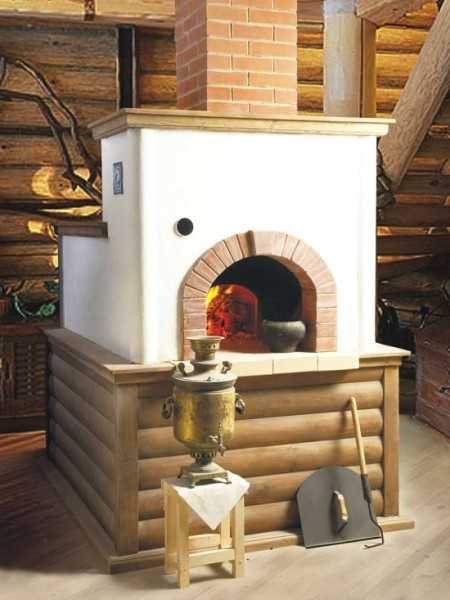

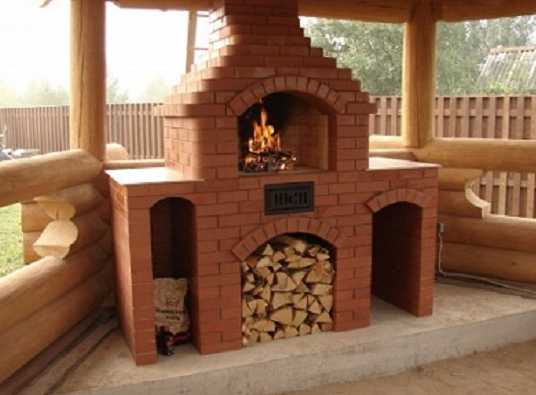

Мини русская печь для беседки – функционально и колоритно

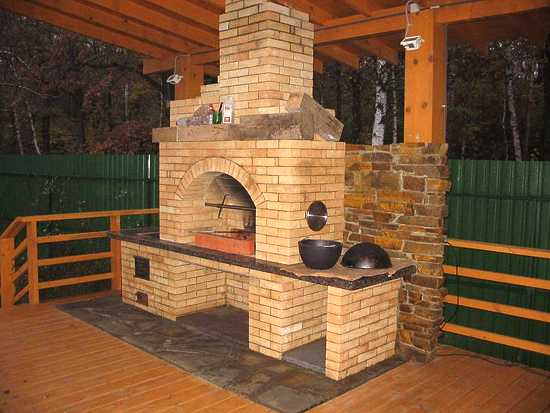

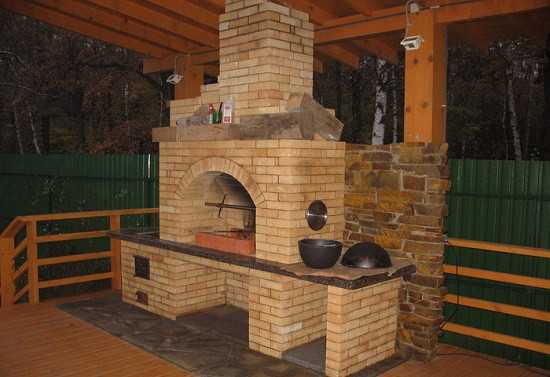

печной комплекс — барбекю с мангалом, казаном и вертелом. Это своеобразная мини-кухня с несколькими местами для приготовления пищи, хранения и мытья посуды;

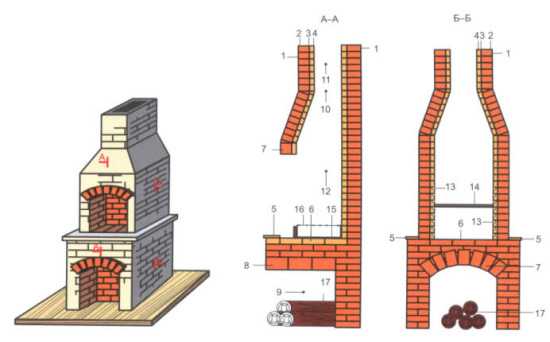

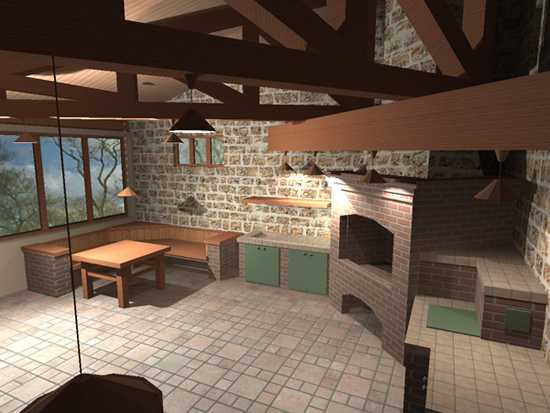

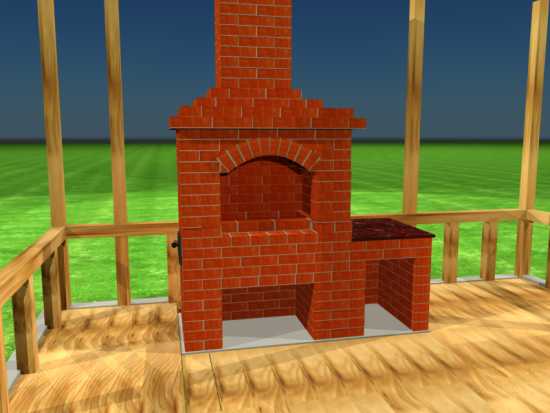

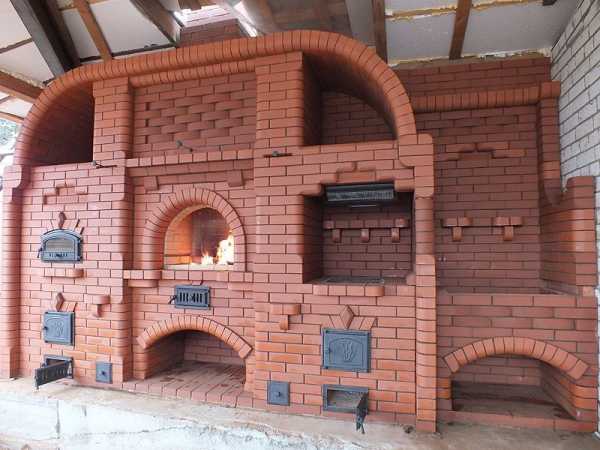

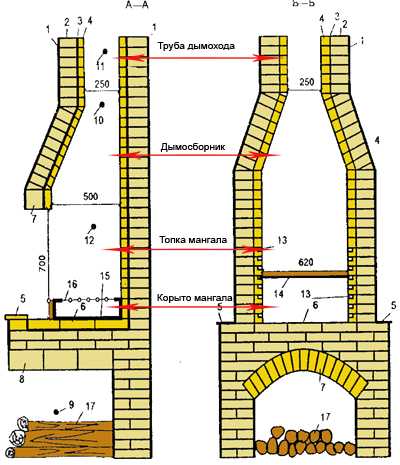

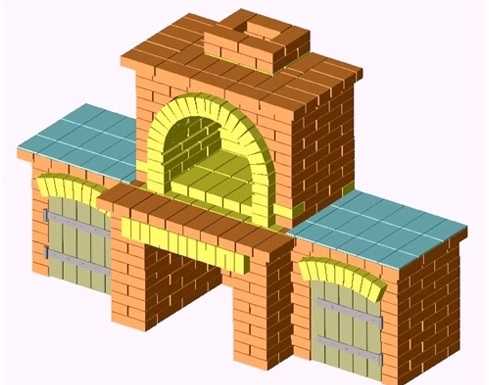

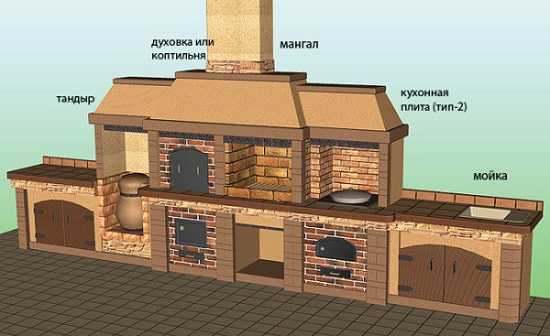

Пример проекта печного комплекса для беседки

Совет: при выборе печи для беседки, обращайте внимание не только на внешний вид изделия, но и на его функциональность и долговечность.

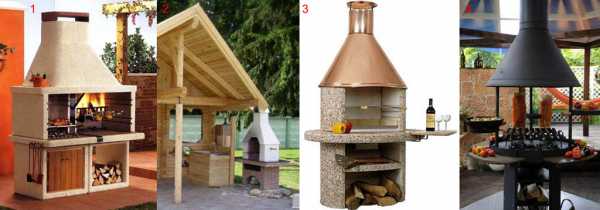

По типу конструкции печи-барбекю для беседки могут быть тоже разными. Переносные конструкции удобны для отдыха небольшой компанией и могут использоваться где-угодно .

На заметку: переносные мангалы компактны, но они не могут заменить полноценную печь.

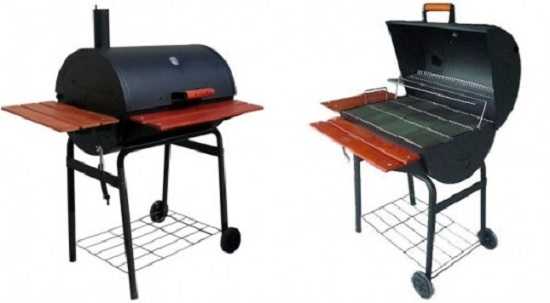

Переносное барбекю с грилем

Существуют сборные печи барбекю стационарного типа. Изготавливаются они из бетона с добавлением каменной крошки. Конструкция имеет устойчивое основание, столешницу, место для хранения поленьев. Очаг разжигается на металлической плите, а дым от огня выходит через вытяжку.

Внимание: устанавливать такие барбекю можно в домиках из дерева, кирпича, но только не брезентовых тентах, конструкции из поликарбоната.

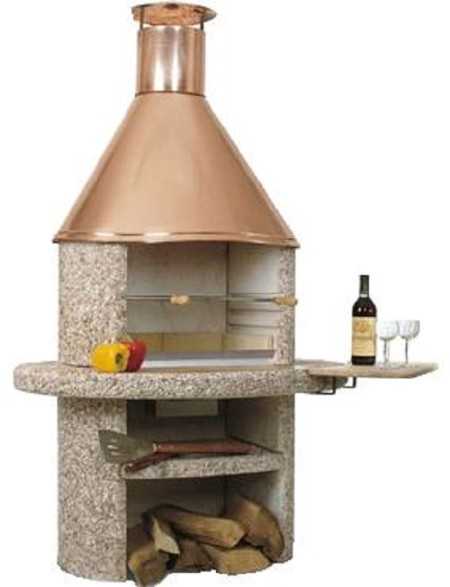

Сборная печь-барбекю, вес 500 кг

Любителям отдыха за городом придутся по душе финские беседки с барбекю. В центре застекленного деревянного садового домика располагается чугунная или стальная печь округлой формы – каждый может подойти к огню и пожарить себе мясо. Весь дым вытягивает специальная вытяжка, которая выходит наружу.

Это интересно: данная печь очень удобна в использовании и весит на порядок ниже своего бетонного аналога – около 100-150 кг.

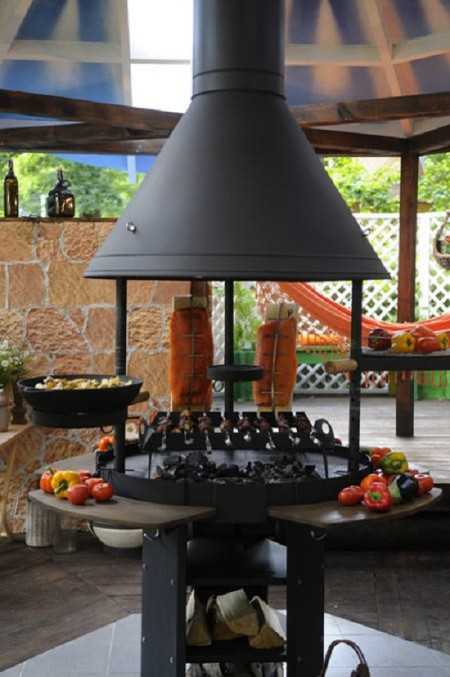

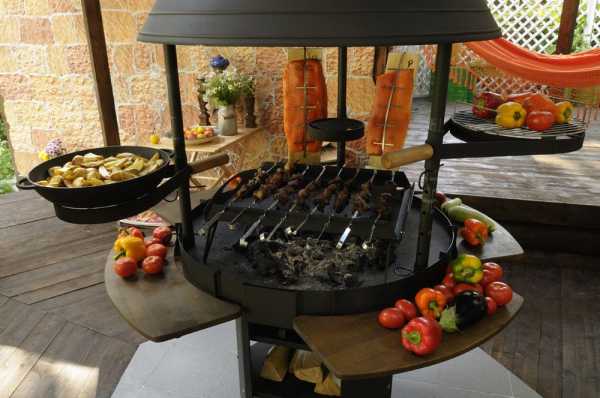

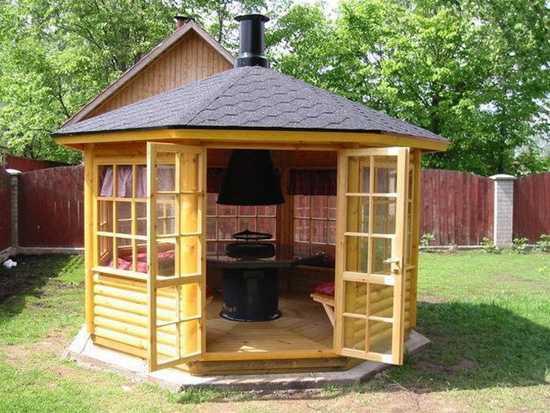

Финская беседка с очагом в центре

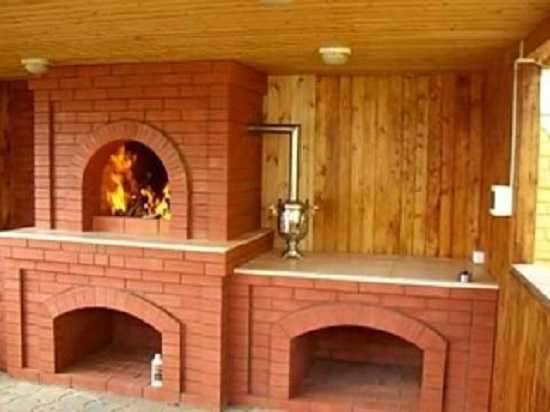

По эффективности и колориту нет ничего лучше стационарной печи для беседки из кирпича. При наличии опыта ее можно соорудить самостоятельно, или поручить возведение конструкции профессиональному печнику.

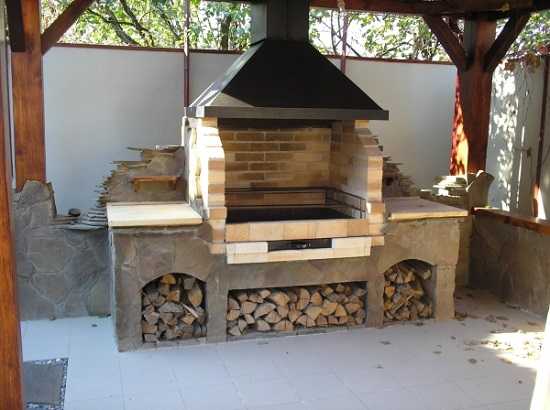

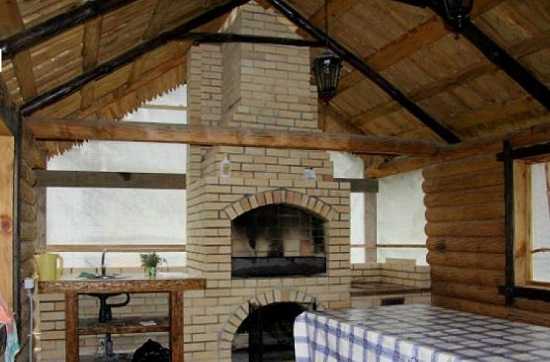

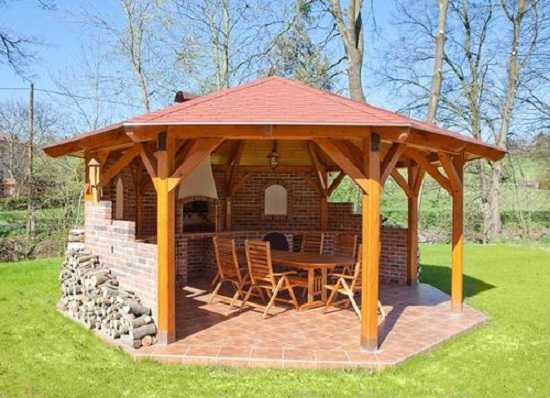

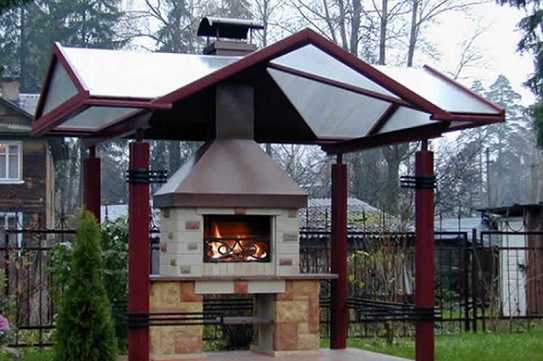

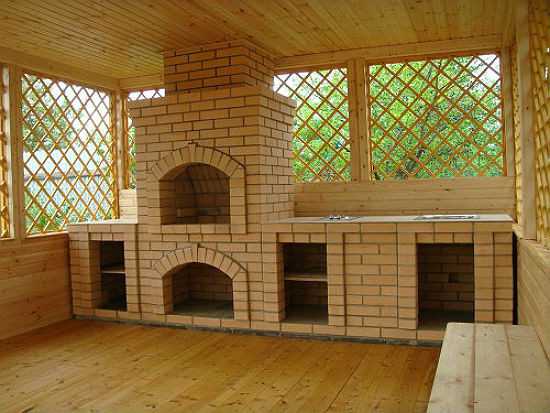

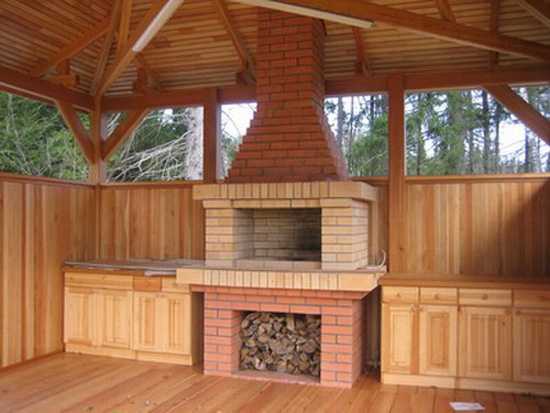

Кирпичное барбекю в открытой беседке

Печь, как правило, размещают по центру помещения, или у задней стены, чтобы огонь был защищен от ветра. Так изделие будет презентабельно выглядеть, и им будет удобно пользоваться.

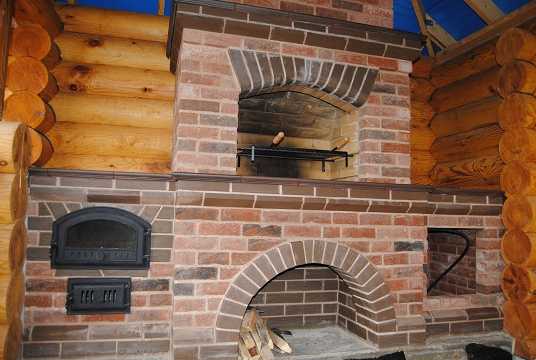

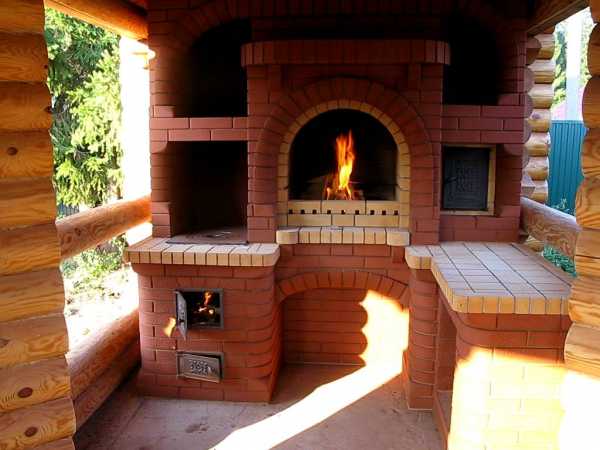

Фото печи для беседки с барбекю – дизайн в деревенском стиле

Строительство печки для беседки своими руками

Многих дачников интересует вопрос, как построить печь для беседки своими руками? Рассмотрим основные этапы возведения данной конструкции.

Планирование строительства беседки с печкой начинается с составления проекта. Это позволит определиться с размерами и сделать визуализацию сооружения.

Проект будущей постройки

Далее определяются с местом под строительство. Оптимальный вариантом будет ровное местечко в тени, защищенное от ветра.

Первым делом производиться разметка под фундамент. Его тип определяется весом постройки. Для садового домика с мангалом лучше всего подходит ленточный фундамент, глубиной 30 см.

Внимание: от момента заливки бетона до начала возведения стен и печки должно пройти не менее 5-7 дней – это срок застывания фундамента.

Между фундаментом и полом конструкции необходимо проложить слой гидроизоляции. Далее производится заливка бетонного пола. В месте, где будет печь, лучше уложить металлическую плиту.

В постройке из дерева сначала устанавливают опорные столбы, и формируют крышу конструкции. Стенку, возле которой будет установлена печка, лучше выложить из кирпича – так она будет надежно защищена от ветра, попадания жара и высоких температур.

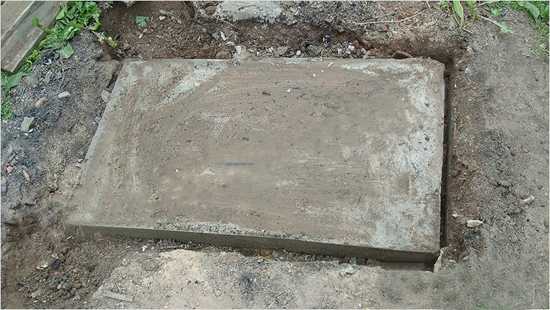

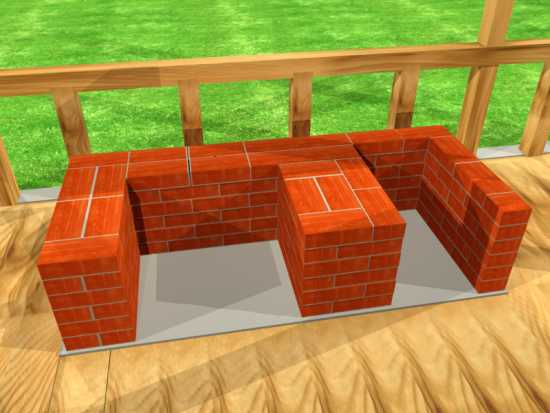

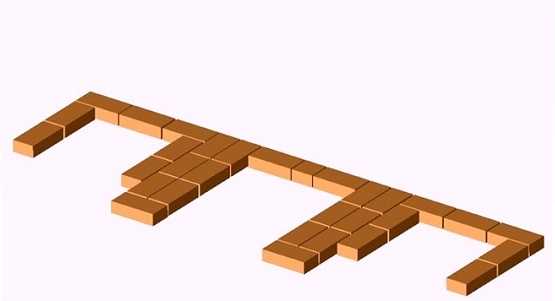

Основание для печи

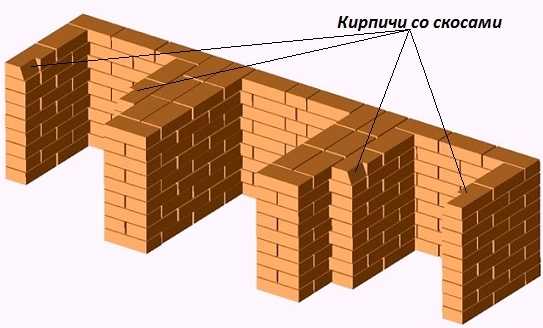

Далее производится кирпичная кладка. Согласно порядовке, следует выложить 6 рядов – это и будет основание для печи с место для дров. После этого устанавливается первое перекрытие.

Совет: первый ряд должен быть установлен особо аккуратно, соблюдая уровень кладки и углы.

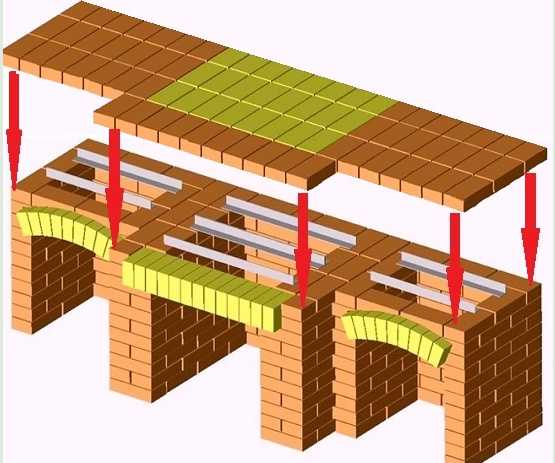

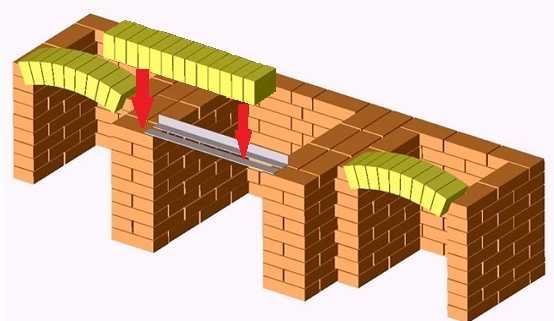

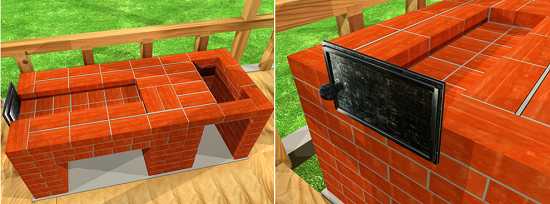

6-й и 7-й ряды – установка перекрытия

Далее выполняется футеровка – выкладывание топки, установка дверцы. Толщина швов не должна превышать 3 мм, если они будут толстыми, кладка может разрушиться.

Внимание: для футеровки и формирования внутренних стенок топки используются исключительно шамотные кирпичи.

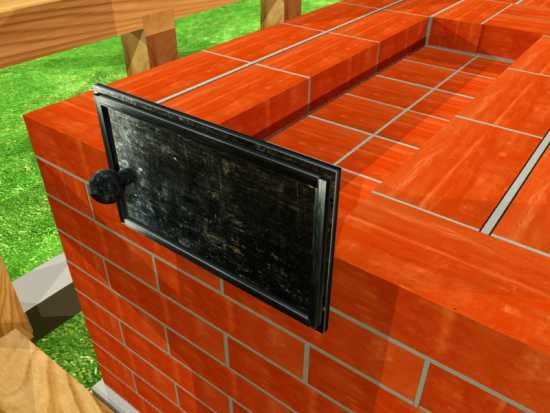

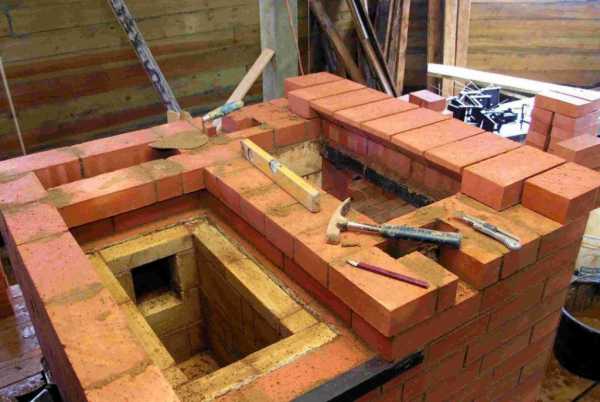

Выкладывание топки печки

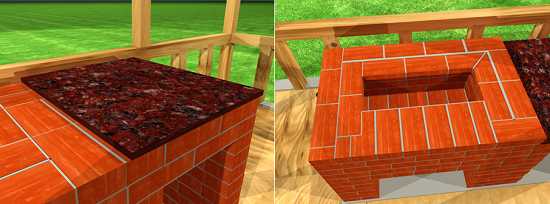

После 10 ряда с правого края печки устанавливают столешницу – каменную плиту. С левого края кладка топки продолжается.

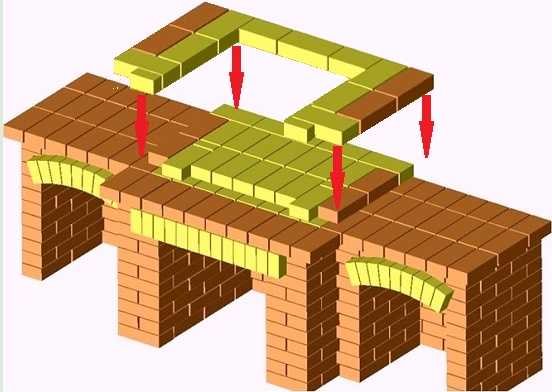

Установка столешницы

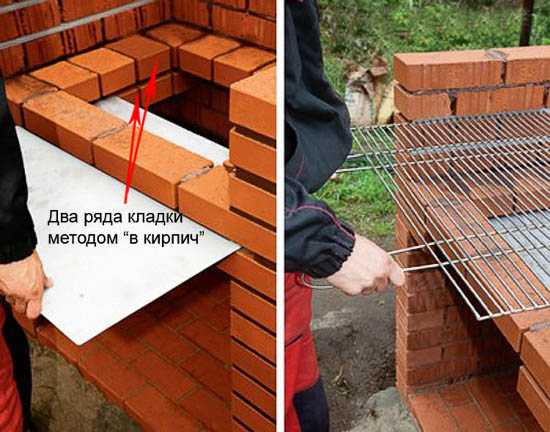

На одиннадцатом ряду формирование топки заканчивается. Сверху укладываются решетка для барбекю.

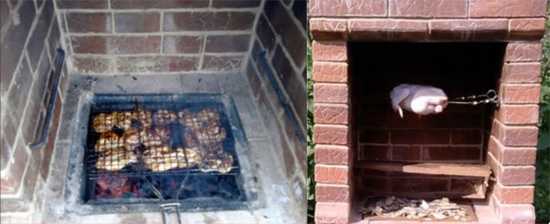

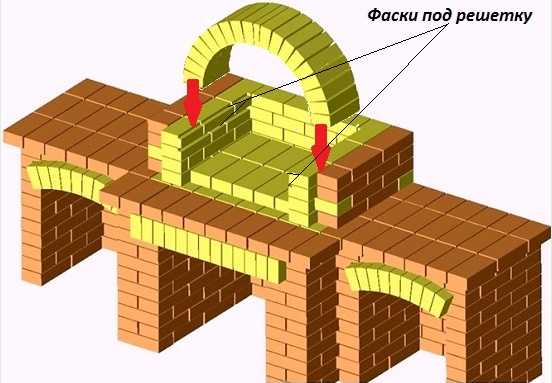

Обратите внимание: решетка должна быть съемной, чтобы ее периодически можно было чистить.

Вокруг решетки выкладывают жарочное пространство

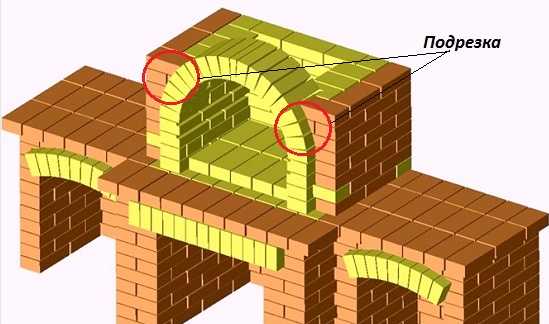

Формирование жарочной камеры заканчивается на 17-м ряду. Далее над ней возводится свод — кирпичная арка.

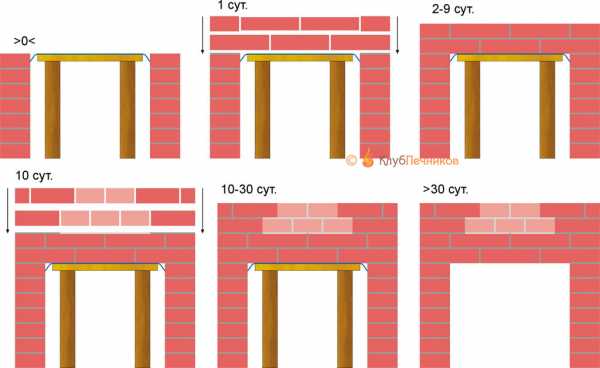

Совет: чтобы свод был плавным, его устанавливают на предварительно изготовленный деревянный каркас, который после застывания раствора снимают.

Оформление жарочного шкафа

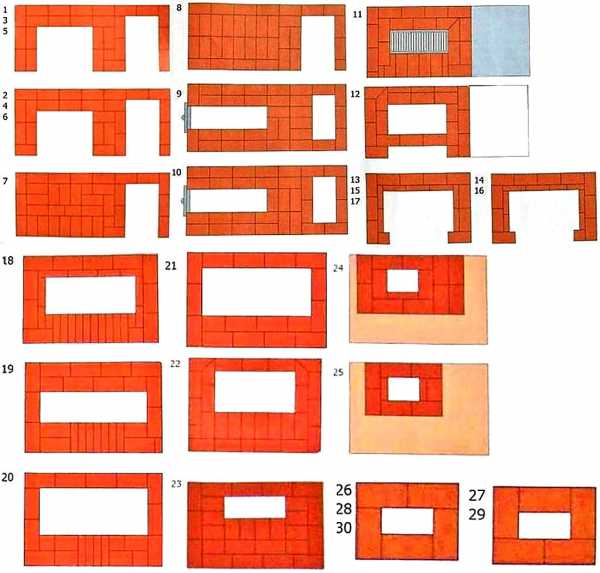

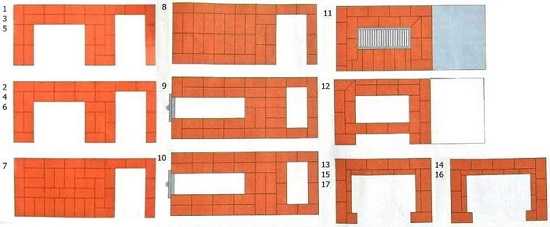

Ниже приведены точные порядовки – с 1-го по 17-й ряд. По данной инструкции построить печку сможет даже начинающий строитель.

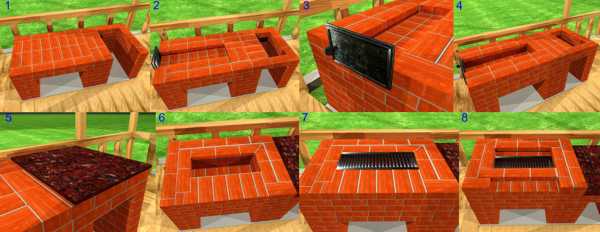

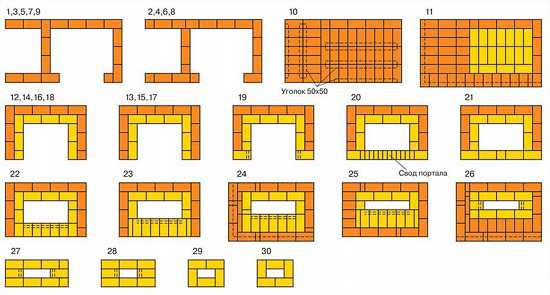

Порядовка – ряды 1-17

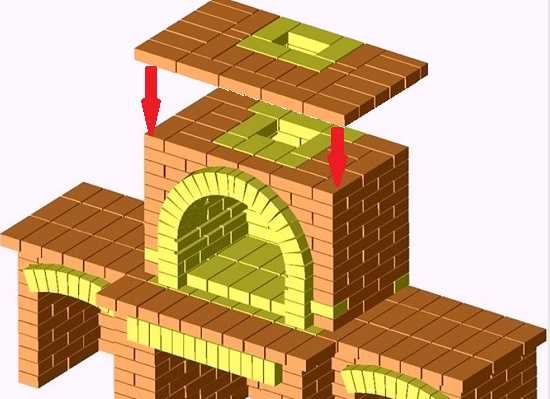

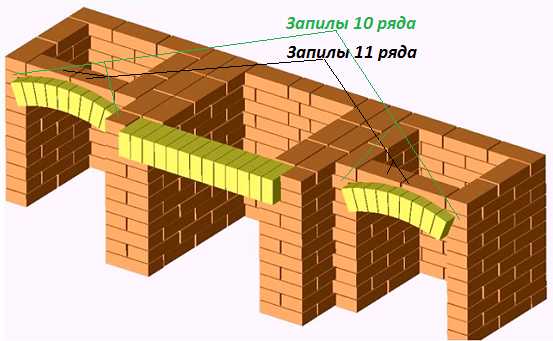

После 19-го ряда начинается выполнение перекрытия жарочной камеры. Заканчивается оно в 21-м ряду.

Перекрытие жарочной камеры печки

Далее по всему периметру печи выкладывается перекрытие. Крайний ряд кирпичей немного выдвигается вперед.

Формирование козырька

Постепенно отверстие над жарочной камерой сужается, пока не останется небольшой проем для дымохода.

Совет: ровность кладки периодически проверяют строительным уровнем.

Завершение жарочной камеры

Дымовая труба возводиться на необходимую высоту. Сечение дымового канала по всей его высоте должно быть одинаковым. В перекрытие беседки делается отверстие, через которое дымоход выходит наружу.

Внимание: при прокладывании дымохода через перекрытие беседки, необходимо соблюдать все строительные нормы и правила пожарной безопасности.

Формирование дымохода

Все ряды кладки выполняются строго по схеме. На помощь строителю — порядовка с 18-го по 29-й ряд.

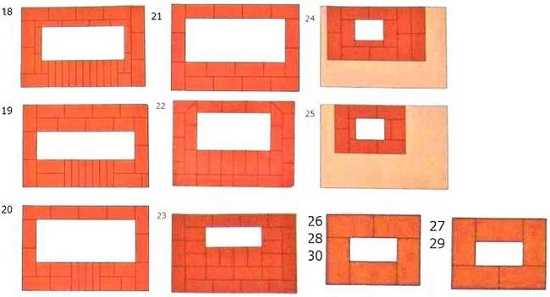

Порядовка кирпича – ряды 18-29

Внимание: в процессе работе следите за тем, чтобы швы между кирпичами были полностью заполненными раствором. Его излишки следует удалять немедленно, пока они не засохли.

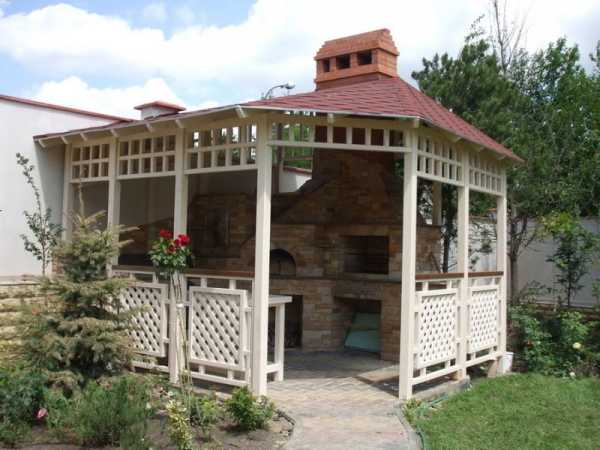

Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции. По ее периметру можно установить ограждения – парапет, декоративные решетки.

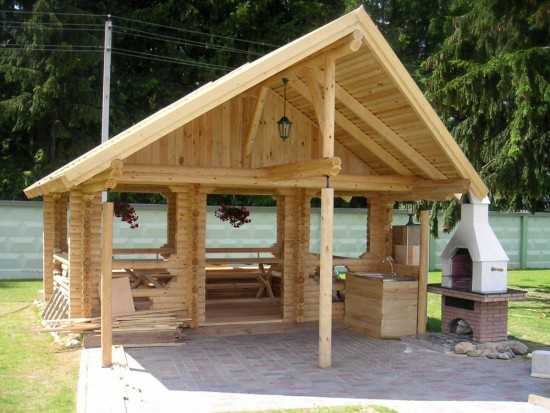

Пример того, как сделать деревянную беседку с печкой

Если печка построена из обычного кирпича, ее можно облицевать клинкерной плиткой, натуральным камнем. Саму беседку с печкой можно украсить цветами, обустроить живую изгородь.

Совет: при необходимости к беседке можно подвести воду – так готовить пищу и мыть посуду будет удобнее.

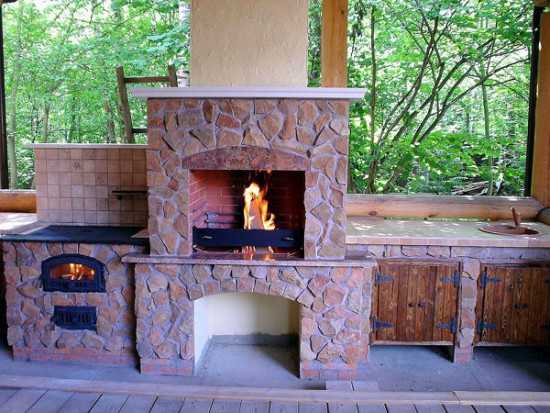

Варианты оформления печи в беседке, фото

Итог

Беседка с печкой – это уютной место для отдыха. Открытая постройка может использоваться для приготовления блюд летом, а в закрытой будет тепло и комфортно даже зимой. Печки для беседок могут быть разными – переносными, сборными и стационарными – все зависит от ваших предпочтений и финансовых возможностей. А, воспользовавшись нашими инструкциями, можно построить печку в садовом домике своими руками.

remonttool.ru

Обзор беседок с печкой и мангалом, с барбекю, фото готовых проектов

Садовая беседка – функциональный и эстетичный элемент дачного участка, который при должном исполнении станет уютным местом приёма гостей и проведения чаепитий в тёплое время года. Небольшой размер и многообразие архитектурных форм позволяют гармонично вписать печи барбекю для беседки или летней кухни в дачный ансамбль любого стиля.

Полноценный кухонный комплекс в беседке: решение для любителей готовить

Удачно подобранная и грамотно оформленная печь превратит беседку в пространство, обустроенное для проведения пикников. Оригинальный дизайн конструкции придаст пространству неповторимый колорит.

Функциональные особенности печи

Конструкция печи, установленной в беседке, зависит от кулинарных предпочтений хозяев, а также предполагаемого способа её использования. Например, небольшая кирпичная печка легко превратит беседку в летнюю кухню. Помещение с большим количеством окон будет хорошо проветриваться, что исключит обилие застоявшихся запахов, которые возникают на обычных кухнях после интенсивного приготовления.

Главное отличие печи для беседки от обычного домашнего агрегата – устойчивость к сильным перепадам температуры. Как правило, сооружения на дачном участке снабжают стационарными установками, которые должны стойко переносить суровые зимы с обилием осадков.

Стационарная печь в отапливаемой беседке стойко переносит зимнюю стужу

Рабочая область стационарной печи должна поддерживать стабильную температуру в течение всего цикла приготовления пищи. Требование особенно актуально для модификаций, оборудованных коптильнями, так как внезапно выпадающий кислый конденсат, образующийся в подобном шкафу, заметно портит вкус пищи.

Любители приготовления сложных блюд на углях и открытом огне предпочитают оборудовать беседки полноценными кулинарными комплексами. Такое решение требует вложения денежных средств, но позволяет использовать беседку в качестве профессиональной кухни в летний период.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги по изготовлению и монтажу печей для беседок загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Пример полноценного кулинарного комплекса на видео:

Разновидности печей для беседок

Различные стационарные и переносные конструкции позволяют оборудовать беседку всем необходимым для ценителей кулинарных изысков.

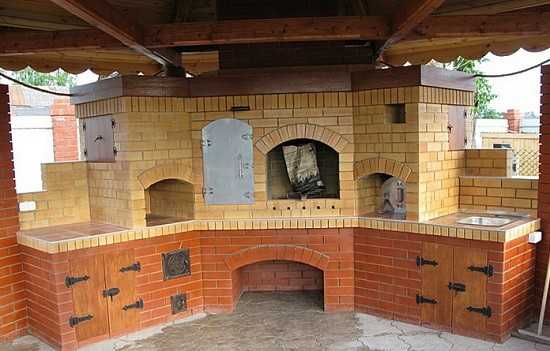

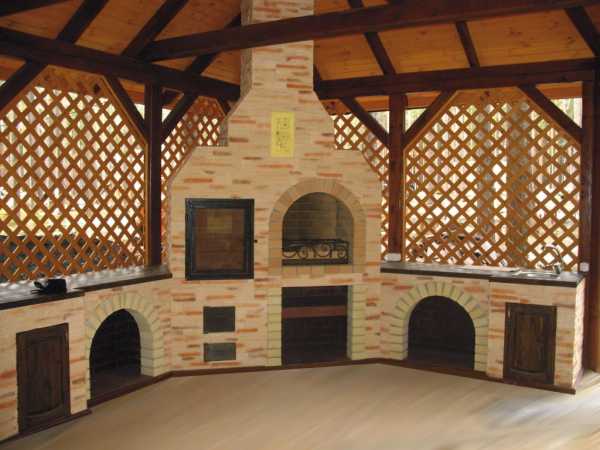

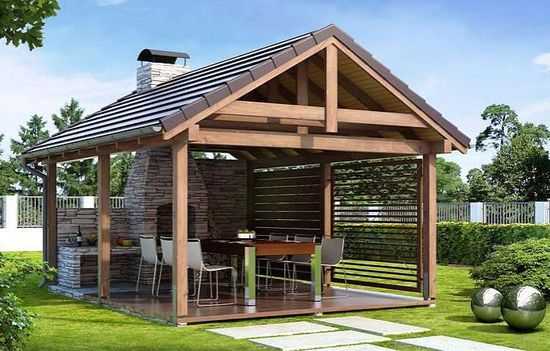

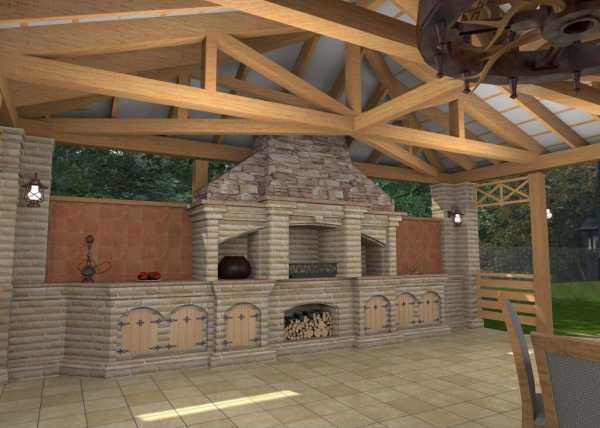

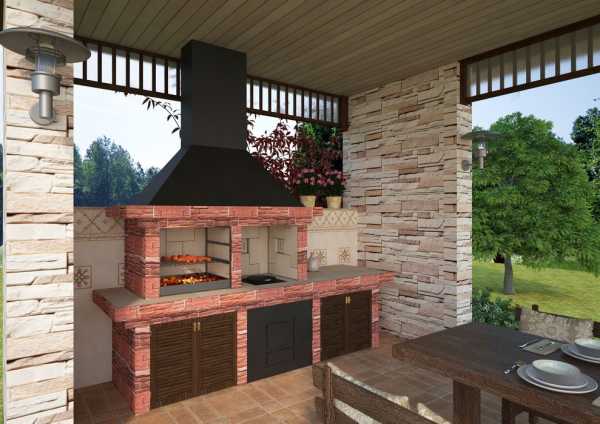

Полноценная летняя кухня в беседке с печкой и мангалом

Печь-мангал

Традиционный вариант для оборудования небольшой беседки – это переносной мангал, на котором размещается необходимое количество шампуров. Более эстетичный и долговечный вариант – стационарная печь-мангал, возводимая из кирпича. В основе подобной конструкции – ёмкость для угля и металлические ограничители, на которые устанавливаются шампуры. Устройство стандартного мангала с высоким дымоходом позволяет также встроить коптильню, превращая просторную беседку в полноценную кухню для заготовок и кулинарных экспериментов.

Проект каменной беседки с печью-мангалом

Печь-барбекю

Внешний вид функциональной части печи барбекю для беседки почти неотличим от мангала, но процесс жарки мяса производится на металлических решётках, а не шампурах. Подобная технология позволяет готовить большие куски мяса или рыбы, дополняя блюда обильными порциями специй и соусов. В использовании печь-барбекю более удобная, чем мангал, но регулярная чистка решётки прибавит работы хозяйке. Традиционные переносные печи имеют круглую форму и устанавливаются в центре беседки, а навесная вытяжка поддерживает тление углей. Стационарные конструкции удобно оборудовать раковиной и рабочей зоной для постоянного приготовления пищи.

Классическое расположение печи-барбекю в центре беседки

Русская печь

Полноценная русская печь – сложная конструкция, для правильной работы которой необходимо соблюдение технологии сборки и впечатляющая площадь. Поэтому для установки в беседках используются мини-версии, представляющие собой миниатюрный вариант с коротким подом (пространством, расположенным под топкой с дровами и углём). Конструктивно подобная русская печь представляет собой стилизованный мангал или барбекю, а полукруглый свод топки придаёт всей беседке оттенок традиционного русского дома.

Мини-версия русской печи легко уместится в просторной беседке

Это может быть интересно! В статье по следующей ссылке читайте про 9 разновидностей уличных печей для дачи и загородного дома.

Печь с коптильней

Устройство любой коптильни сочетает высокий дымоход, в котором над поддоном с помощью крюков или решёток размещаются куски мяса и рыбы. Дно установки посыпается опилками или щепой лиственных деревьев, дым от которых и пропитывает сырое мясо, придавая ему аромат. Визуально печи с коптильней легко отличить по высокому дымоходу, на котором оборудованы подвесы, крюки или полки для размещения продуктов. Подобная модификация требует просторной беседки, а также установки массивного фундамента.

Отличительная черта коптильни – массивный, высокий дымоход

Печь-казан

Особенностью приготовления блюд в казане является равномерный прогрев продуктов со всех сторон. Фактически, пища «томится», то есть тушится в посуде, напитываясь ароматами специй. В самой печи, по аналогии с тандыром, можно запекать различные блюда. Как правило, беседки для дачных участков оборудуют комплексами из установки для барбекю, мангала, казана и духового шкафа (для заядлых кулинаров – даже вертела).

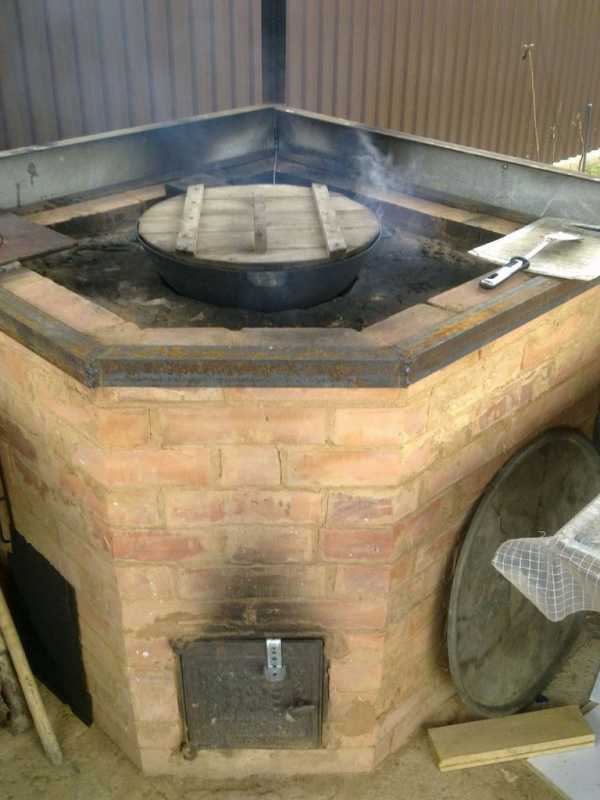

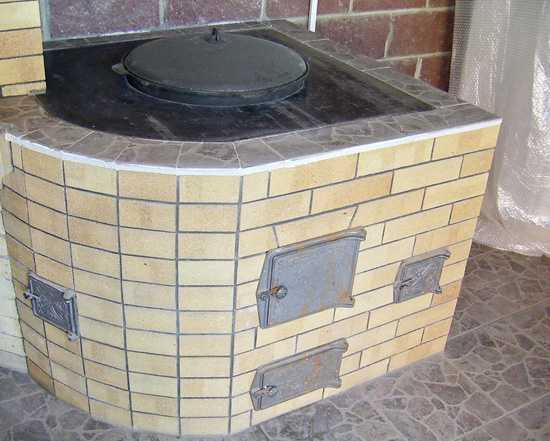

Небольшая печь с мангалом и казаном для беседки

Печь-камин для зимних беседок

В отличие от рассмотренных выше типов, печи-камины хорошо обогревают помещение, но при этом в них не представляется возможным приготавливать пищу. Отдельные архитекторы конструируют камин в качестве разновидности русской печи, и владельцы получают возможность готовить в специальной посуде. Чаще всего печи-камины используются для протапливания помещения и придания уюта в холодную зимнюю пору.

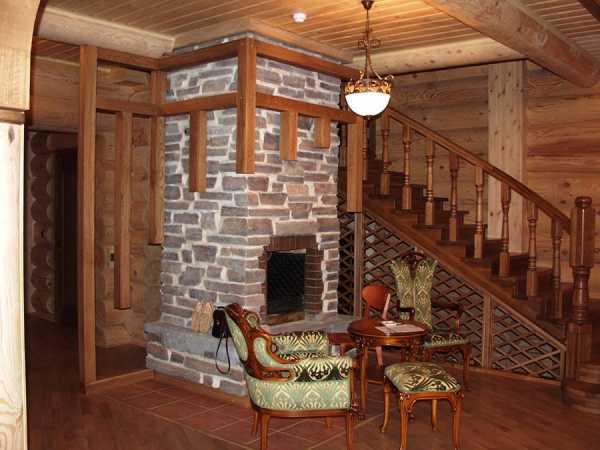

Зимняя беседка с печью, покрытой изразцами – дополнительное жилое помещение на дачном участке

Печные комплексы

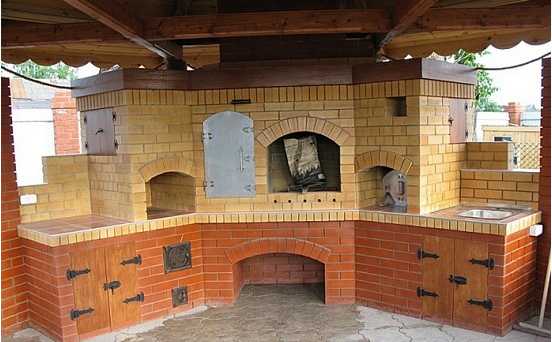

Если бюджет и свободное пространство беседки позволяют, лучше всего оборудовать печной комплекс. Подобные сооружения из кирпича представляют собой мини-версию обычной кухни. Например, беседки для барбекю с камином и печью оборудованы мойкой, иногда – коптильней или мангалом. Конструкция требует создания мощного фундамента, при этом хозяева смогут не только принимать гостей, но и делать кулинарные заготовки с помощью подобной установки.

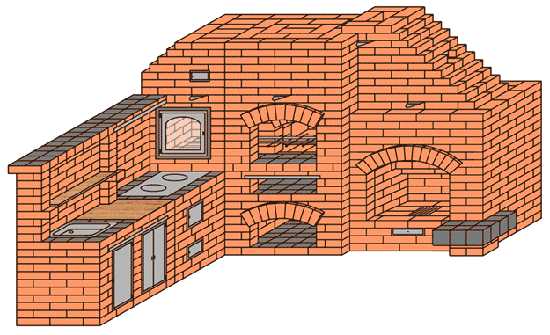

Небольшой кулинарный комплекс легко уместится в просторной зимней беседке

Это может быть интересно! В статье по следующей ссылке читайте про беседки с печью, мангалом или барбекю.

Как выбрать оптимальный тип печи для беседки

Установка любой из рассмотренных конструкций предполагает чёткое соблюдение строительных технологий, выбор оптимальных строительных материалов, а также услуги квалифицированных мастеров-печников.

В первую очередь стоит определиться, покупать ли готовую конструкцию или возводить печь усилиями профессиональных печников. Первый вариант экономичен, при желании подобную конструкцию можно на зиму перенести в утеплённое помещение.

Однако, большинство готовых печей относится к эконом-классу, поэтому качество запечённых блюд оставляет желать лучшего.

Второй вариант обеспечивает хорошие вкусовые свойства, также мастер сможет учесть все нюансы при создании печи. Но за качество и эксклюзив придется заплатить — надо быть готовым к тому, что постройка любой из выбранных модификаций печи потребует финансовых вложений.

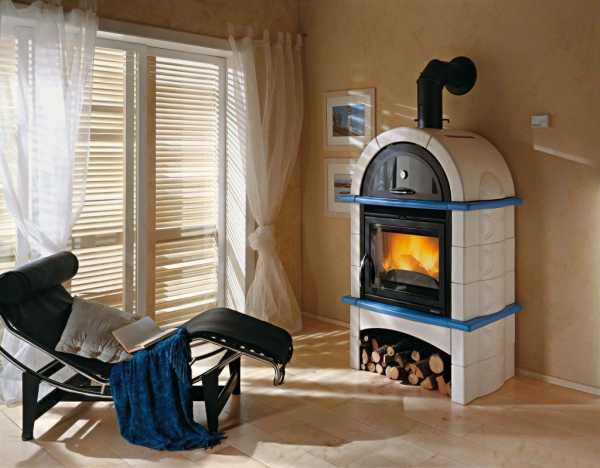

Готовая печь в интерьере загородного дома

Тип устанавливаемой печи зависит от кулинарных предпочтений хозяев и количества свободного места для постройки. Например, любители восточной кухни смогут остановиться на кулинарном комплексе с казаном, в то время как ценители тихих семейных вечеров довольствуются камином для беседки или в доме.

Заядлым гурманам и любителям готовить на большую компанию подойдут печные комплексы, оборудованные полноценной мойкой и рабочей поверхностью. Подобные конструкции стоят недёшево и требуют закладки массивного фундамента, но вкусовые свойства приготовленной пищи с лихвой окупят понесённые затраты.

Пример дизайнерских решений в оформлении печей в беседку на видео:

Основные этапы изготовления печи для беседки

Перед постройкой печного комплекса для беседки, проекты которого широко представлены в интернете, рекомендуется выбрать опытных специалистов. Кроме этого, для создания печи потребуются огнеупорные кирпичи, фундамент, металлические конструкции для дымохода, топки и отделки прилегающей поверхности. Элементы соединяются термостойким клеем, внешняя поверхность отделывается лаком.

Большинство современных печей не облицовывается, позволяя хозяевам наслаждаться естественной красотой кирпича

Строительство печи

Первый этап – подготовка фундамента на выбранном участке. Чем массивней и функциональнее будущая установка, тем более надёжной должна быть эта конструкция. Строители роют котлован глубиной до полуметра, в котором устанавливается железобетонный фундамент. Вся конструкция расположена на 1 см ниже уровня пола беседки и на 5 см превышает габариты основания печи по всем измерениям.

Гидроизоляционный материал выкладывается сразу на фундамент, при этом часто используют листы рубероида – плотного материала для отделки кровли.

Огнеупорные кирпичи (подобный вид называется «шамотный кирпич») выкладывают на фундамент, скрепляя элементы раствором из глины, песка и цемента.

Между стенками кладут 2 решётки: нижняя будет использоваться для углей, а верхняя – для расположения продуктов. Чуть ниже уровня решётки монтируется угольный поддон из листового металла, оптимальная высота которого составляет 15 см.

Создание кирпичной кладки камина в беседке – работа для опытного мастера

Монтаж печи одновременно с самой беседкой предполагает строительство вытяжки и дымовой трубы до установки крыши здания. В противном случае строителям придётся «прорезать» кровлю, что займёт время и будет стоить владельцам лишних денег. Некоторые конструкции, например, мангалы для беседки с дымоходом можно приобрести в готовом виде, а также сконструировать из листового металла.

Оформление разделочного стола

Большинство современных печей для беседок оборудованы разделочным столом, который сконструирован непосредственно справа от топки. При оформлении полноценного кулинарного комплекса используется правило «рабочего треугольника», облегчающего путь хозяев от места хранения сырых продуктов к подаче готового блюда для гостей. В целом, разделочный стол по своим характеристикам не отличается от рабочей поверхности кухни. Для столешницы используют покрытия из дерева, металла, искусственного камня и ДСП. Оптимальный вариант – плитка или керамогранит, устойчивый к перепадам температуры и очень лёгкий в уходе.

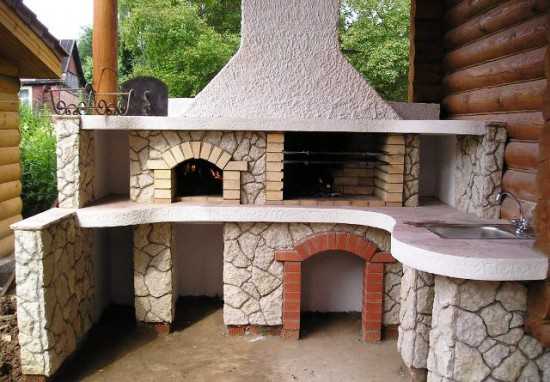

Правая секция кулинарного комплекса оборудована для встраивания мойки

Проекты постройки определённых видов печей широко представлены в архитектурных бюро, а также доступны у профессиональных печников. Необходимо подчеркнуть, что строительство кулинарного комплекса в беседке – трудоёмкий процесс, требующий слаженной работы нескольких профессионалов, качественных материалов и регулярного обслуживания. Поэтому строить такую эффектную и дорогую конструкцию имеет смысл для постоянного интенсивного использования. Владельцы «дачи выходного дня» сэкономят усилия и денежные средства, если остановятся на более доступной модификации, например, печи-барбекю.

Отделочные работы

Готовую установку можно покрыть слоем декоративной штукатурки, а также облицевать плиткой, декоративным кирпичом или изразцами.

Участок перед топкой отделывается металлом, керамогранитом или другим материалом, устойчивым к воздействию горячих углей и золы, выпадающих из печки.

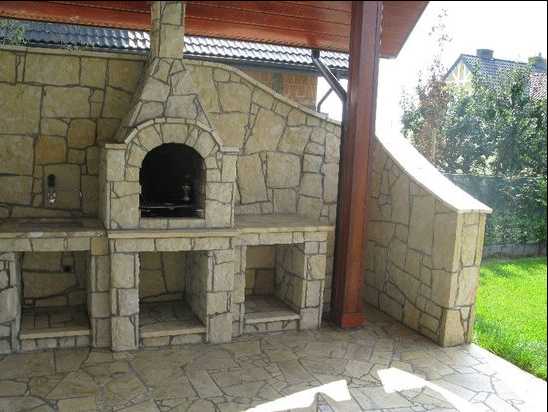

Каменная облицовка – универсальная отделка для печи и окружающего её пространства

Металлические дымоходы покрываются термостойкими красками различных цветов.

Чаще всего кирпичные кладки в современных домах оставляют без отделки, чтобы подчеркнуть «природную» эстетику материала.

Советы для желающих обустроить печь для дачной беседки

Любителям сезонного проживания в загородном доме и приёма гостей на открытом воздухе в тёплую погоду стоит остановиться на небольших переносных печах. Подобные конструкции доступны по цене, не требуют трудоёмкого встраивания, а также легко переносятся в тёплые сараи на зимний период.

Владельцы загородных домов для постоянного проживания и любители принимать гостей оценят возможности полноценного кулинарного комплекса. Монтаж подобной конструкции следует согласовывать с профессионалами, а саму беседку выстраивать вокруг неё.

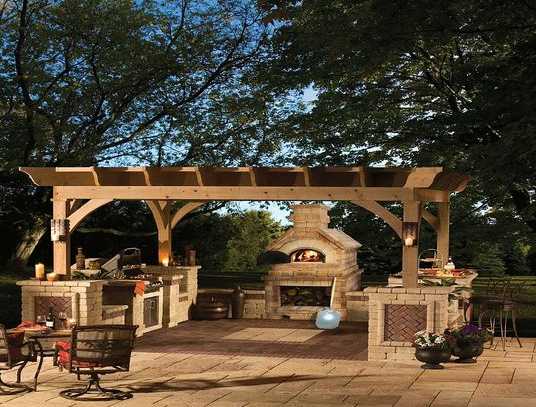

Массивный кулинарный комплекс в летней беседке – решение для жителей южных регионов

Встроенная раковина, массивная решётка для гриля или секция мангала помогут хозяйке сэкономить время на уборке и приготовлении пищи.

Архитектурное решение ограничено только фантазией владельцев: например, хозяева небольших участков легко поставят угловую печь в беседку самых изящных размеров.

Заключение

Садовая беседка, оборудованная приятной на вид и функциональной печью – украшение дачного участка, в котором семья проведёт массу приятных часов в кругу самых близких друзей. Последовательный подход к строительству печи – гарантия удобной и долговечной конструкции.

m-strana.ru

Выбор беседки с печкой и мангалом или барбекю, 30 ФОТО печных комплексов для беседки, а также технология строительства очага своими руками, примеры разных проектов

Какую печь выбрать для беседки? Самые распространенные варианты:

барбекю-печь с мангалом — разновидность мангала с железной решеткой, и поддоном для угля, оснащенная дровницей и дымоотводом;

Сооруженная из кирпича печь-мангал для беседки, фото

барбекю с камином, мангалом или казаном. Его особенность – наличие широкой топочной части – портала. Используется такая печь и для приготовления пищи и для отопления помещения;

Печь-камин для беседки из клинкерного кирпича

русская печь в беседке с духовкой, мангалом или коптильней, которая позволяет не только приготовить разнообразную пищу, но и согреться зимними вечерами.

Мини русская печь для беседки – функционально и колоритно

печной комплекс — барбекю с мангалом, казаном и вертелом. Это своеобразная мини-кухня с несколькими местами для приготовления пищи, хранения и мытья посуды;

Пример проекта печного комплекса для беседки

На заметку: переносные мангалы компактны, но они не могут заменить полноценную печь.

Переносное барбекю с грилем

Сборная печь-барбекю, вес 500 кг

Финская беседка с очагом в центре

Кирпичное барбекю в открытой беседке

Фото печи для беседки с барбекю – дизайн в деревенском стиле

Проект будущей постройки

Основание для печи

Совет: первый ряд должен быть установлен особо аккуратно, соблюдая уровень кладки и углы.

6-й и 7-й ряды – установка перекрытия

Выкладывание топки печки

На одиннадцатом ряду формирование топки заканчивается. Сверху укладываются решетка для барбекю.

Обратите внимание: решетка должна быть съемной, чтобы ее периодически можно было чистить.

Вокруг решетки выкладывают жарочное пространство

Формирование жарочной камеры заканчивается на 17-м ряду. Далее над ней возводится свод — кирпичная арка.

Оформление жарочного шкафа

Порядовка – ряды 1-17

После 19-го ряда начинается выполнение перекрытия жарочной камеры. Заканчивается оно в 21-м ряду.

Перекрытие жарочной камеры печки

Далее по всему периметру печи выкладывается перекрытие. Крайний ряд кирпичей немного выдвигается вперед.

Постепенно отверстие над жарочной камерой сужается, пока не останется небольшой проем для дымохода.

Совет: ровность кладки периодически проверяют строительным уровнем.

Завершение жарочной камеры

Все ряды кладки выполняются строго по схеме. На помощь строителю — порядовка с 18-го по 29-й ряд.

Порядовка кирпича – ряды 18-29

Пример того, как сделать деревянную беседку с печкой

Совет: при необходимости к беседке можно подвести воду – так готовить пищу и мыть посуду будет удобнее.

Варианты оформления печи в беседке, фото

vizada.ru

виды (с мангалом, барбекю), выбор, изготовление своими руками

Правильно подобранная или построенная собственноручно печь для беседки делает ее не только уютнее. Беседка с печью вполне справится с ролью летней кухни, не замызганной, наоборот, украшающей приусадебный участок.

Даже если просто поставить мангал в беседку, его возможно доработать таким образом, что кулинарные функции значительно расширятся, а задымление беседки сведется к минимуму, см. далее. Если же учесть все особенности эксплуатации варочного устройства на твердом топливе в открытом неотапливаемом помещении и немного потрудиться, то о летней кухонной духоте в доме можно будет забыть, лишь бы погода позволяла готовить на воздухе. О том, как выбрать покупную печь в беседку и что нужно знать, чтобы самостоятельно ее там построить, и написана данная статья.

Беседки с печами

Что требуется от печи

То, что уличная печь должна быть стойкой к внешним воздействиям, очевидно. Не вполне очевидна мера их воздействия на строение печи: к температурному диапазону, который печь должна выносить, снизу добавляется не менее 10-15 градусов, а то и все 30-50; печку-то на зиму в дом не заносят. Пластичности традиционного глиняного печного раствора на это уже не хватает; раньше уличные печи клали на глиняно-известковом и др. модификациях старинных минеральных кладочных растворов для печей. Добавляли в раствор яйца, но все равно, служила уличная печь без перекладки лет 10-15 от силы. Поэтому в наше время уличные печи кладут преимущественно не на глиняном растворе, а на печных клеях; это уже продукты современной химии. Внешне они похожи на строительный цементно-песчаный раствор, однако в их основе жаропрочный цемент или тонко молотый печной камень стеатит на особом связующем с добавками-пластификаторами. Печные клеи дороже старых печных растворов, но пластичнее лучшей белой глины, а предназначенные для наружных работ морозо- и влагостойки.

Еще менее очевидно требование стабильности температуры в рабочей области печи. Летом много чего пекут над углями и вообще готовят на открытом огне. Печь-барбекю для беседки или др. аналогичного назначения должна держать температуру в зоне расположения продукта не менее точно, чем позволяет газовая плита, иначе или подгорит, или невкусно получится. Это требование еще более ужесточается, если печь с коптильней: однократное кратковременное выпадение кислого конденсата в коптильном шкафу портит всю партию.

Вместе с тем печь в беседке чаще всего технически невозможно снабдить высоким дымоходом и сложной системой дымовых каналов, стабилизирующих тягу и сглаживающих задувание ветра в трубу. По эстетическим соображениям не всегда применим и дефлектор. Тогда приходится жертвовать экономичностью печи и обеспечивать ее технологические кулинарные качества другими способами, см. ниже.

И, наконец, если печь в беседке пригодна только для шашлыка, гриля и ростбифа, это умаляет значительную часть ее достоинств. Как следствие – беседочные печи часто строят в составе кулинарного комплекса, позволяющего приготовлять и повседневную пищу. Оптимальное, но достаточно трудоемкое решение в таком случае – постройка летнего кулинарного комплекса заодно с беседкой, см. также в конце.

Шамот и дымоход

Есть в общем 2 универсальных способа обеспечить должное качество пищи, приготовляемой в беседочной печи. Один из них – использование шамотного кирпича не только для жаростойкого ядра печи, но также для футеровки (внутренней облицовки) всей варочной камеры и в дымоходе. Теплоемкость и теплопроводность шамота велики: печь приходится довольно долго прогревать, но потом тепловое излучение от стенок жаровой камеры до некоторой степени парирует колебания температуры в ней, а тяга в шамотном дымоходе держится стабильнее.

Порядовка на печь-мангал для беседки, построенную по этому принципу, дана на рис. В этой же конструкции используется еще один принцип, см. ниже, но ее главный недостаток – довольно большое количество стальных закладных (10 ряд) и перевязок проволокой (ряды 22-28). Коэффициент термического расширения (ТКР) стали больше, чем у шамота и тем более у кирпича, а рабочий диапазон температур печи в беседке шире, чем у домовой, см. выше. Наличие стали в конструкции отрицательно сказывается на долговечности печи и требует особо тщательного выполнения работ по ее постройке.

Порядовка печи-мангала для беседки

Кроме того, шамот – материал в общем не для наружного применения. Практически вечен он в жаркой сухой атмосфере, а на открытом воздухе со временем разрушается. Тем скорее – в беседочной печи, которая зиму стоит нетопленой. Продлить жизнь выходящего наружу шамота можно термостойкой влагоотталкивающей пропиткой, напр., акриловой и оштукатуриванием водостойкой штукатуркой повышенной пластичности, напр., известковой с вермикулитом и полимерными добавками. Большая пластичность штукатурки необходима, т.к. ТКР шамотного кирпича больше, чем у других строительных материалов.

Примечание: как построить мангал-барбекю в беседку несколько иной конструкции, см. видео ниже:

Видео: пример строительства печи с мангалом и барбекю

С шамотом сложностей и возни в общем много, поэтому в печах для беседок часто обходятся без него, выполняя их с дымоходом, снабженным шатром-дымоулавливателем (дымовым зонтом). В этом случае роль температурного и ветрового демпфера берет на себя газовая подушка под шатром. Ее действие против задувания кратковременно, только при порывах ветра, поэтому в местах с долгими сильными ветрами ставить на печь только лишь дымовой шатер не рекомендуется.

В тихих краях достаточно бывает поставить шатер над обычным мангалом, чтобы шашлыки поспевали вовремя и не подгорали, поз. 1 на рис.:

Дымоходы для печей в беседку

Хотя бы простейший очаг (см. далее) с ветровой загородкой усиливает положительный эффект шатра. При этом следует соблюдать правило: чем более открыта печь ветру, тем выше должен быть шатер и ниже – труба, поз. 2 и 3. Особенно эффективен кирпичный шатер над закрытой жаровой камерой, поз. 4. Именно такая печь для беседки может держать температуру в кулинарной зоне не менее точно, чем газовая плита, и может быть оборудована коптильней, также см. далее.

Примечание: к сожалению, ставить в дымоход с зонтом шибер (регулятор тяги), нельзя – пойдет дым и угар.

Если покупать

Вышеприведенные сведения – общего характера, они пригодятся и при выборе покупной печи. Но главное, что нужно знать, решая, строить печь в беседку или купить – или вы выкладываете не менее 2000 у.е., или не избавляетесь от строительных работ, которые обойдутся ок. 1000 тех же самых денежных единиц, помимо стоимости печи. Либо придется пожертвовать вкусом пищи.

Готовые печи для беседок выпускаются в нескольких видах исполнения. Композитные модульные (поз. 1 на рис. ниже) очень легки: нагрузка на опорную поверхность от них не превышает жилищно-строительных 250 кгс/кв. м, поэтому композитные печи можно ставить просто на пол. Модули поставляются собранными, их можно расставлять, как мебель: кантовать, таскать. Композитная печь дышит и по всем эксплуатационным параметрам равноценна хорошей кирпичной, но $2000 за такую это еще дешево.

Готовые печи для беседок промышленного производства

Композитная мини-печь, поз. 2, обойдется в 2-2,5 раза дешевле, и на зиму ее заносит в сарай один человек; самое большее – двое. Это обязательно, т.к. мини-печи относятся к эконом-классу данной продукции большая их часть на морозостойкость не сертифицируется. По той же эконом-причине мини-печь не дышит и качество печеного из нее в лучшем случае чуть выше среднего.

Сборные каменные печи, поз. 3, делают из стеатита или его полноценных заменителей. Качество продукции обеспечивают высочайшее, поставляются частями. Стоимость комплекта лишь немного ниже, чем готовой модульной печи. Монтаж на месте от поставщика формально бесплатный, но перед этим нужно заказать постройку фундамента (печь весит более полутонны), что стоит $200-$900, смотря по типу существующего строения и местным условиям. Если фундамент самодельный – вам самовывоз и гарантия аннулируется.

Фирменную стальную печь-очаг для беседки (поз. 4) можно найти за $250-300, а б/у вполне годную – вдвое дешевле. Весит, в зависимости от модели, 100-250 кг, можно ставить на пол. Но качество продукции – не выше, чем с базарного мангала.

Если строить

Чтобы правильно построить печь для беседки своими руками, нужно, кроме описанных выше особенностей, знать еще кое-что о способах постройки. Как мы уже поняли, печь в беседке должна удовлетворять след. условиям:

В строении печи должно быть как можно меньше металла и шамота. Лучше вовсе без них обойтись;
Оптимальная конструкция – с жаровой камерой и дымовым шатром;
Качество печеной продукции (шашлык, гриль, барбекю) из печи должно удовлетворять высоким кулинарным стандартам;
Печь должна давать возможность готовить повседневную пищу.

Цельнометаллические печи полностью исключают п. 3, поэтому не рассматриваются. Печь в беседке, выдающая вкусненькое, должна строиться из кирпича.

Клеевые чудеса

Построить кирпичную печь в беседке, удовлетворяющую всем указанным требования, возможно, пользуясь современными печными клеями. Среди них есть быстротвердеющие, выпускаемые в тубах. Кирпичи ими можно приклеивать друг к другу на весу, что и позволяет сооружать плоские кирпичные перекрытия без закладных. Для печника-ортодокса это ересь – как это, кирпичи в потолке висят? Но многие современные проекты печей рассчитаны именно на такой способ кладки. Порядовки при этом рассчитываются на компьютере с учетом всех возникающих в строении печи усилий и напряжений.

Быстротвердеющие печные клеи дороги и применяются менее 15 лет, поэтому достоверных данных о долговечности сложенных на них печей нет. Но печку в беседку без закладных можно склеить и «обычным» высокопрочным влагостойким печным клеем, напр. ScannMix или отечественным К-77, если воспользоваться технологическим приемом, известным с глубокой древности, а именно – временной постелью под кладку. В старину строились на достаточно пластичном известковом растворе, и древние строения с потолками из кирпичей кое-где сохранились до наших дней. Когда к дело пошел прочный, стойкий и дешевый, но жесткий и хрупкий цемент из мергеля, метод временной постели остался в анналах технической эволюции, однако под компьютерный расчет порядовок и печные клеи он вполне годится.

Как сложить из кирпича плоское перекрытие без закладных

Схема постройки висячего плоского кирпичного перекрытия на временной постели дана на рис. Щит постели накрывается пленкой – хороший печной клей липкий почти как монтажный. Сроки в 7 (2-9) и 20 (10-30) сут. обозначают техперерывы для набора указанными выше клеями соотв. 50% и полной прочности; суточные сроки (1 и 10 сут.) – максимально допустимое время производства данного этапа работ для тех же клеев; для других они могут отличаться. Выкладывая клееный плоский свод способом временной постели, нужно неукоснительно соблюдать след. правила:

Перекрытие должно состоять не менее чем из 2-х рядов кирпичной кладки.
Оно же должно завершаться некой пустотелой конструкцией, вес которой распределяет напряжения в строении так, чтобы висячие кирпичи сжимались с боков.
Строиться нужно только по грамотно рассчитанному компьютерному проекту, никакой отсебятины!
Отступать от проектных порядовок, сроков и технологии производства этапов работы недопустимо ни на йоту!
Также недопустимо превышать проектную нагрузку на перекрытие – достраивать сверху что-то от себя, валить грузы тяжелее указанных в спецификации к проекту.

Какую строить?

Полнофункциональная печь в беседку нужна не всем. Если пиршества в беседке устраиваются нерегулярно в хорошую погоду, то, возможно, лучшим вариантом будет простой очаг для барбекю. Строится очаг для барбекю на описанном ниже фундаменте. Кладка – на любом кладочном печном растворе для уличных печей, не обязательно на клею. В беседке, во избежание задымления, этот очаг достаточно снабдить дымовым зонтом из оцинковки.

Устройство и чертежи очага для барбекю.

Устройство очага для барбекю показано слева на рис. Тычковый (впоперек) ряд кирпичей служит полозом для жаровни с решеткой-рашпером. Таких рядов желательно сделать несколько, чтобы рашпер можно было ставить на разной высоте над углями; при минимальном ее значении на рашпер ставят варочную посуду. Для приготовления шашлыка жаровни с рашперами удаляют, а в загородку ставят переносной мангал. Чертежи сдвоенного очага-барбекю даны справа на рис. В таком можно готовить сразу 2 блюда; правда, дров на это уйдет ненамного меньше, чем для костра.

Если же требуется удовлетворить всем указанным выше требованиям к печи для беседки, нужно строится серьезнее. Безо всяких современных новшеств им удовлетворяет малая русская печь, поз. 1 на рис; она же и достаточно экономична. Но, увы, конструкция русской печи сложна, а на самую маленькую нужно 2500 кирпичей.

Возможные варианты печи для беседки

Печи в беседках часто стилизуют под русскую, поз. 2 и 3. К сожалению, от «няшной» у них только чело с аркой. Жаровой камеры как таковой нет, поэтому печи «под русскую» часто дымят. Что не только портит их вид (поз. 3), но и опасно в пожарном отношении. Поэтому лучше возьмем за образец классическую печь-барбекю, поз. 4, но, во-первых, используем возможности клеевой технологии и метода временной постели. Во-вторых, постараемся все-таки стилизовать печь, облагородив ее чело аркой, но сохранив жаровую камеру и шатер. В-третьих, нужно будет, чтобы в этой печи можно было жарить шашлык и варить суп, ничего в ней не меняя.

Фундамент

Какую бы печку в беседке мы ни строили, сначалае нужно заложить под нее фундамент. Сделать фундамент под клееную печь несложно, т.к. она достаточно прочна, чтобы отыгрывать сезонные подвижки грунта, кроме сильно- и чрезмернопучинистого. Конструкция фундамента – железобетонная плита толщиной от 0,5 м. Той же глубины – котлован под нее; в нем – по 15 см щебневой и песчаной противопучинной подсыпки. Подсыпка послойно трамбуется. Фундаментная плита выводится на 1 см ниже уровня чистого пола, т.к. беседка – строение легкое, на незаглубленном фундаменте и тоже «гуляет» вместе с грунтом. Вынос плиты за контур печи в плане – от 5 см. На плиту укладывается гидроизоляция из 2-х слоев рубероида и противопожарная отмостка из стального листа на 6-мм асбестовой подушке; вынос отмостки – 60 см перед топкой и по 30 см с остальных сторон. Печь строится прямо на стали без постели (здесь – постоянной, под печь), т.к. адгезия печных клеев к металлу достаточно велика.

Примечание: если печь строится заодно с беседкой, настоятельно рекомендуется делать крышу после постройки печи. А то потом замаешься оборудовать проход дымохода сквозь кровельный пирог.

Строим печку

Компьютерный 3D проект печи для беседки, которую можно построить без металлических закладных, дан на рис. Ее же можно строить и со сталью, если боитесь висячих кирпичей или воспользуетесь гораздо более дешевым глиняно-цементным или известково-цементным печным раствором для уличных печей. В таком случае висячие края кирпичей должны опираться на закладные из уголка или 6-мм проволоки-катанки аналогично порядовке печи-мангала, см. выше. Материал – обычный печной кирпич, а для рядов до 6-го включительно даже рабочий пустотелый.

3D проект печи для беседки

«Изюминка» данной конструкции – боковая топка. Ее дверца является одновременно регулятором доступа воздуха. Строение печи включает в себя жаровую камеру, шатер над ней, а в декоративных целях снабжено аркой. Огонь можно разводить как на колосниковой решетке, так и под ней. На кирпичные полозки над колосником можно класть рашпер, шампуры, ставить варочную посуду. Если для зева (портала) жаровой камеры сделать заслонку, в данной печи можно приготовить даже настоящие суточные щи. Благодаря компактной теплоемкой жаровой камере с шатром печь мало чувствительна к высоте трубы – ее возводят сообразно высоте беседки. Фундамент – описанный выше (противопожарная отмостка в проекте не показана). Обратите внимание – в состав печи входит разделочный стол. Столешницу из искусственного камня можно заменить любой другой, но ради компактности убирать стол совсем нельзя!

Конструкция рассчитана на компьютере, и буквально каждый кирпичик в ней важен для общей прочности!

Порядовка данной печи в беседку приведена на след. рис.:

Порядовка печи для беседки

Далее иллюстрируются основные этапы постройки печи. «Пустые» швы на самом деле тоже заполняются клеем; они или окантовывают висячие края кирпичей или, возможно, на отдельных картинках просто дефект графики.

Кладка основания печи (ряды 1-7)

Здесь на рис. – кладка основания печи с подпечком. В рядах 1-6 можно использовать рабочий пустотелый кирпич на обычном цементно-песчаном растворе. Ряд 7 (постель топки) выкладывается только на клею с помощью временной постели или на стальных закладных. Если кладка ведется на обычном печном клею и по временной постели, после выкладки 7-го ряда (справа на рис.) нужно дать техперерыв для полного набора прочности клеем.

Кладка топки печи (ряды 8-12)

Кладка топки (см. рис.) имеет особенности. Временную постель убирают не ранее, чем на 100% упрочнится 8-й ряд, поз. 1. 9-й ряд частично перекрывает проем под столешницей, поз. 2. Ему (опять-таки, если печь кладется на обычном клею) дают техперерыв на 50% упрочнение клея. По выкладке стенок топки (10-й и 11-й ряды по счету, поз. 3 и 4) накладывается на том же клею прочная столешница (поз. 5), и снова техперерыв на 50% набор прочности. Тогда завершают топку и ставят колосниковую решетку, поз. 6 и 7. Обратите внимание за косо запиленные кирпичи в правом дальнем углу, это обязательно! Завершает кладку топки 12-й ряд; он же первый ряд жаровой камеры, поз. 8. После него – техперерыв на 100% набор прочности.

Кладка жаровой камеры печи (ряды 13-16)

Кладка стенок жаровой камеры (ряды 13-16, см. рис.) существенных особенностей не имеет. Техперерывов не требуется.

Кладка арки печи (ряды 18-20)

Декративная арка печи (см. рис.) циркульная секторная беззамковая. Пятки арки образованы частично запилами кирпичей 18 ряда, а частично подкладными обрезками кирпича. Арка в декоративных целях выдвинута на 50 мм из чела печи. В оригинальном руководстве к проекту ее рекомендуют класть из обычного кирпича, запиленного на клин болгаркой по шаблону. Однако лучше закупить для арки фасонных кирпичей трапециевидного сечения, они продаются поштучно.

Кладка шатра печи

Полка печи (см. рис.) на обычном клею выкладывается по временной постели или с подкреплением катанкой, усы которой замуровываются в швы 20-го ряда. Тут снова обратите внимание на косые запилы угловых кирпичей с тыльной стороны полки, их назначение то же, что и кладке топки – обеспечить прочность. После кладки полки – техперерыв на 50% упрочнение клея.

Кладка полки печи (ряды 21 и 22)

Шатер печи в 3 ряда высотой (см. рис.) выкладывается также с использованием временной постели или подшивки висячих кирпичей катанкой. Кладка дымовой трубы особенностей не имеет.

Примечание: как видим, на обычном печном клею постройка такой печи может отнять добрую часть лета. Зато обойдется много дешевле (быстротвердеющий печной клей в тубах очень дорог) и может быть выполнена неквалифицированным работником.

Если нужен комплекс

Полный летний кулинарный печной комплекс для беседки, сада, дачи (слева на рис. ниже) не просто громоздок, сложен и дорог. Строить его для индивидуального пользования имеет смысл только на приусадебном участке, когда семья в теплое время буквально живет в беседке.

Кулинарные комплексы для беседок, сада и дачи

Любому не то что печнику – пользователю печи – известно, что все свои качества печь проявляет только теплая, регулярно топимая. Чтобы такая громадина вошла в режим, ее нужно протапливать день, а то и более. На даче выходного дня рациональнее будет построить в беседке печь-барбекю, она протапливается менее чем за полчаса. Укомплектовать кухонный уголок мойкой и пр. можно мебелью, смотреться все вместе будет не хуже, в центре. Если же беседка используется в теплое время только как летняя кухня, оптимальным решением будет печь-мангал или барбекю с варочной плитой, справа на рис. Как построить печь-мангал с варочной плитой для беседки, см. видео руководство (оттуда же на YouTube по ссылке можно бесплатно скачать подробный проект со спецификацией):

Видео: печь-мангал для беседки с варочной плитой своими руками

Положение меняется, когда нужна коптильня. Простые конструкции обеспечивают стабильные условия в коптильном шкафу в лучшем случае на время горячего копчения в тихую теплую погоду. Если коптить в беседке предполагается регулярно, в строительстве печи не обойтись без шамота. Технологически строительство упрощается, а комплекс получается долговечнее, если строить его заодно с капитальной беседкой на нормально заглубленном фундаменте, т.к. вследствие большого размаха крыльев комплекса он намного чувствительнее к сезонным подвижкам грунта, чем компактная в плане печка.

Для качественного хотя бы полухолодного копчения коптильный шкаф должен быть достаточно высоким. В таком случае шатер над жаровой камерой уже не поместится. Для обеспечения требуемой стабильности тяги нужно, во-первых, вывести дымовую трубу не ниже 4 м над подом жаровой камеры. Во-вторых, дымоход делается 2-х или 3-х канальным, см. рис. Этот прием широко используется в домах с печным отоплением. Вероятность задувания ветром сразу 2-х дымовых ходов мала, а 3-х практически равна нулю.

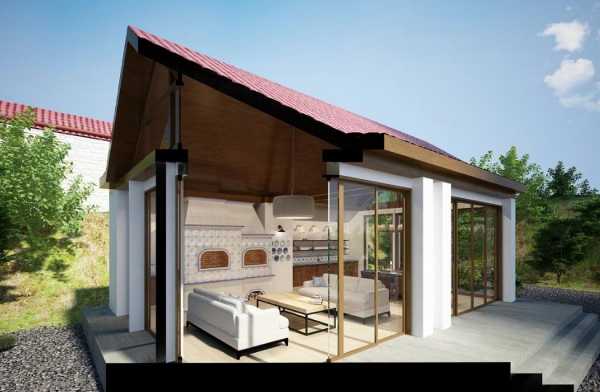

Беседка, построенная заодно с печным кулинарным комплексом

Достаточно подробное руководство по постройке беседки с кулинарным комплексом, показанной на рис., см. по ссылке: vosledoma.com/stroitelstvo-besedki-s-barbekyu/. Однако, при всем уважении к ее автору, безусловно знающему, умелому и трудолюбивому мастеру, одно замечание тут сделать необходимо: оставлять шамот открытым всем ветрам и дождям нельзя, никакая пропитка не спасет. Выходящие наружу стены комплекса в этой беседке надо бы облицевать на печном клею лицевым кирпичом или т.п. влаго-/морозостойким материалом, сходным по ТКР с шамотным кирпичом.

Обсуждение темы «Печь для беседки»

clubpechnikov.ru

Беседка с печкой и мангалом своими руками

Беседка с печью – конструкция очень удобная. Подобное сооружение хотели бы иметь на участке многие. Между тем построить его самостоятельно не особенно сложно. Важно на первом этапе правильно составить проект. Видов печей для беседки с точки зрения функционала существует несколько. В таких конструкциях можно жарить шашлыки, тушить мясо, коптить продукты или даже варить супы.

О достоинствах и недостатках всех этих разновидностей и поговорим далее. Также разберемся с технологией строительства печи мангала с коптильней для беседки.

Разновидности печей для беседок

Итак, какой вид печи выбрать для беседки? Чаще всего внутри этих дачных сооружений устанавливаются мангалы, камины, барбекю, казаны и мини русские печки.

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто кирпичный мангал совмещают с коптильней.

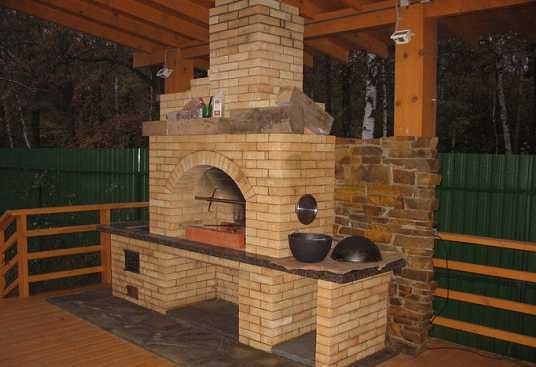

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

На заметку: Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной.

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие закрытые сооружения на самом деле очень удобны.

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

На заметку: Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо с мангалом и коптильней, с барбекю и казаном и т.д.

В большой беседке может быть установлен сборный печной комплекс

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

Важно: На первом этапе собирается собственно сам мангал. Беседка строится уже вокруг него.

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

Совет: Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Важно: Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

setroom.ru

Строительство печи, мангала для беседки, пошагово, фото, чертежи, видео

Сегодня строительство печей разного вида в беседках стало очень популярным. Существует множество названий и огромное количество разновидностей. Для беседок выбирают комбинированные печки, настоящие комплексы, которые сочетают несколько функций.

Печь для беседки своими руками

Виды печей для беседок

Предназначенные для приготовления пищи на углях очаги принципиально не различаются. К самым популярным относятся:

печка-гриль;
печь-барбекю;
печка-мангал;
печь-камин.

Нюанс различия состоит в способе приготовления пищи:

на шампурах либо вертеле – это мангал;
на решетке, то печь называется грилем или барбекю.

Сложно объяснить различие между барбекю и грилем. Обычно последний имеет крышку.

Сегодня очень популярны кухонные комплексы для беседок, объединяющие себя несколько функций.

Беседка с печью. Очень популярны сегодня

Печи

Русские печи имеют сложную конструкцию, занимают много места, поэтому в беседке не возводятся. Обычно сооружают мини русские печки, которые имеют меньшие габариты и короткий под. По принципу эта печка стилизована под русскую, а выполняет функции барбекю или мангала. Иногда также размещается вертел для гриля.

Мини русская печь — оптимальное решение

Мангалы

Под эту небольшую конструкцию можно сооружать столбчатый, мелкозаглубленный фундамент.

Печь с мангалом. Практичность и уют

В этом варианте оборудован зольник, который облегчает уход, но не предусмотрены плитка с раковиной.

Барбекю

Компактный, но удобный вариант. Соорудить можно и в летней кухне, потому что оборудован плиткой. Ее можно переоборудовать для установки казана.

Печка-барбекю. Удобно и компактно

Коптильня

В больших комплексах печь оборудуется даже коптильней. По бокам оборудованы специальные закрытые шкафчики для кухонных приборов. Этот универсальный и очень удобный комплекс обладает единственным недостатком – высокой ценой. Также необходимо обустраивать серьезный надежный плитный фундамент.

Пример печного комплекса с коптильней

Правильный выбор печи

Перед возведением беседки необходимо разработать проект или выбрать готовый. Выбор варианта печи зависит от следующих характеристик:

насколько комфортно с ней работать;
прочность материала этой конструкции;
размеры печи;
диапазон температур, который выдает печь;
гармонирует ли очаг с общим дизайном постройки.

Когда свободное пространство в беседке ограничено, и нет возможности оборудовать очаг внутри, то печь можно соорудить рядом, под навесом.

Печь под навесом. Когда беседку построили, а про очаг забыли

Постройка печи в беседке

Сооружение печи в уже готовом строении достаточно трудоемкое и дорогостоящее занятие. Легче остановиться на переносном варианте мангала или барбекю. Если же захотелось установить стационарный вариант, то необходимо:

из огромного количества вариантов выбрать приглянувшийся;
закупить соответствующий материал;
разобрать существующий пол в постройке там, где планируется сооружать очаг;
залить по размерам печи основание, на котором она будет сооружаться.

Видео: Печь для беседки своими руками

Строительство очага

Для дачной беседки всегда можно построить очаг своими руками. Даже небольшой комплекс, объединяющий жаровню, духовой шкаф и рабочий стол. Внизу обустроено пространство, куда можно вмонтировать полки для кухонных принадлежностей.
Прямо располагается камера для готовки, которая продумана так, чтобы легко было жарить шашлыки, гриль или что-нибудь коптить. Топка располагается слева, не мешает жарить и разделывать продукты. При установленной заслонке можно получить духовку, где можно легко блюда запекать. Ниже жарочной камеры находится под, который используется для хранения дров.
Спокойно готовить на мангале может мешать ветер. Печь размещается под навесом, поэтому для жарки непогода не страшна.

Проект размещения печи. Редактор поможет определится с планировкой

Обустройство фундамента

Идеальным является вариант, когда беседка с печью строятся одновременно. На этапе сооружения ленточного фундамента готовится основание под очаг.

На месте, где планируется располагать печь:

выкапывается грунт на глубину 500 мм;
дно заполняется щебнем или гравием;
основание разравнивается до толщины 30-50 мм;
обильно проливается;
тщательно трамбуется;
сверху укладывается арматура либо готовая металлическая сетка;
по периметру сооружается опалубка;
котлован заполняется бетоном.

Фундамент должен располагаться ниже пола на 5 см. Первую неделю застывания фундамента необходимо смачивать его регулярно водой, чтобы избежать растрескивания.
Через 20 дней фундамент застывает и можно укладывать гидроизоляцию. Обычно применяется рубероид.

Кладка очага

Печь в беседке располагает всем необходимым для комфортного процесса готовки пищи. Перед кладкой надо закупить весь необходимый материал:

жароупорный кирпич;
раствор для кладки этого кирпича;
столешницу по размеру.

Кладка подставки

Сначала выкладывается подставка непосредственно под печь (можно даже из пустотелого кирпича).

Выложить 1-ый ряд надо аккуратно, проверяя углы и уровень, учитывая порядовку. Выкладывается 2-ой ряд, контролируя и чередуя перевязку кирпичей, и так 6-ть рядов. Подставка выполнена, сформировался под, куда будут складываться дрова. Также определилось место для посудных полок.

Подставка под печь. Выполняется из любого огнеупорного материала

Формирование нижнего перекрытия

7-ым рядом перекрывается под, 8-ым перевязывается перекрытие, осуществляется формирование дна топки.

Создание топки

В очередном ряду начинается образование топки (применяются шамотные кирпичи) с правильно установленной дверцей. Топка выкладывается исключительно шамотными кирпичами. 10-ым рядом обустройство топки продолжается.

Формирование топки. Выбираем шамотный кирпич это залог безопасности

Обустройство разделочного стола

В процессе кладки уменьшается пространство над посудным шкафом. Здесь планируется обустроить рабочий стол, например, из искусственного камня под гранит.

Столешницу удобнее заказать по размеру готовую. Устанавливать ее надо на кирпичи рабочего стола. Обязательно необходимо тщательно промазать силиконовым водостойким герметиком стыки. Столешница может служить рабочим столом, или врезать внутрь мойку.
Проще выполнить разделочный столик из обычных тщательно обработанных досок.

Завершение кладки топки

11-ым рядом закрывается топка, сверху перекрывается ее железная дверца. Важной является особая перевязка кирпичей.

Наверх устанавливается решетка (даже с лифтом) для барбекю. Главное, чтобы ее было легко снять, чтобы обслужить.

Кладка жарочного пространства

12-ым рядом создается жарочный шкаф. Для удобства и защиты его передняя сторона выкладывается одним рядом кирпича, чтобы можно было разместить шампуры с шашлыком.

Ряды до 16-ого формируют и завершают жарочное пространство, они аналогичны. Осуществляется перевязка кирпича (этот процесс обязательно надо внимательно контролировать).

17-ым рядом завершается формирование стенок жарочного шкафа.

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Формирование свода жаровни. Выглядит сложно, выполняется элементарно

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

надо предварительно изготовить картонное лекало;
разрезать его по размерам кирпича;
пометить маркером очередную часть на конкретном кирпиче;
обрезать кирпичи по меткам;
изготовить оправку для формы свода и закрепить;
уложить кирпич;
подождать, пока раствор схватится;
разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек. Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой.

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода.
В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Кладка дымохода

В 26-ом ряду начинается сооружение дымохода, в 27-ом осуществляется перевязка первого ряда дымохода.
После этого возводится дымовая труба на нужную высоту. Необходимо постоянно следить за перевязкой. Чем выше труба, тем лучше тяга у печи. Внутри дымоход должен быть размером где-то 20х20 см, если топочное отделение составляет 70х70 см. Также это может быть металлическая труба, обложенная кирпичом

Формирование дымохода. Чем выше труба, тем лучше тяга у печи

Порядовки кладки

Здесь можно ознакомиться с порядовками обустройства печи (ряды с 1-го по 17-ый).
Далее порядовки (ряды с 18-го по 29-ый).

Очень важно знать и соблюдать правила обустройства печей. Без большого опыта осуществить кладку довольно сложно.

Особенности футеровки

Когда начинает формироваться топка, выполняется футеровка, правильности кладки кирпичей надо придать особое значение. Выдерживать швы толщиной не более 3 мм. Тогда печь прослужит долго и без ремонта.

Обустройство перекрытий

Выполнить любое кирпичное перекрытие, например, жарочная камера начинающему специалисту не удастся. Значительно облегчает выполнение этой работы создание деревянного поддерживающего и направляющего разборного каркаса. Крепится он саморезами, а разбирается после полного высыхания раствора.

Видео: Пошаговое изготовление печи барбекю с мангалом

Контроль параметров кладки

В процессе кладки обязательно необходимо использовать уровень, отвес и угломер, тогда не должно возникнуть проблем с геометрией печи. После 1-ого ряда дымохода необходимо:

тщательно выкладывать последующие;
соблюдать одинаковый размер дымового канала по всей высоте;
контролировать качество заполнения швов (они должны быть плотными, излишки же необходимо быстро убирать).

Водопровод

Водопровод в беседке — дополнительный комфорт

Дополнительный комфорт обеспечивает подвод в беседку воды и сооружение канализации. Это дает возможность установить мойку рядом с разделочным столом.
Разумнее проложить водопровод с канализацией до этапа заливки фундамента. Для этого надо заранее тщательно рассчитать место нахождения мойки. Водопровод проще протянуть пластиковыми трубами, чтобы проще потом было произвести подключение смесителя и слива.

Водопровод в такой постройке используется исключительно летом. Поэтому надо предусмотреть возможность перекрывать подачу и слив воды по окончании сезона. Иначе зимой трубопровод выйдет из строя.

Отделочные работы

Необходимость отделки печи зависит от предпочтений владельца. Ее можно оштукатурить, оклеить керамической плиткой, или не делать этого. Когда использовался ровный кирпич, а печь получилась красивой, то она прекрасно смотрится вообще без отделки. Использовать необходимо жаростойкие материалы.
Чтобы исключить возгорание пола беседки, если он выполнен из легко воспламеняемых материалов, надо настелить лист жести пере печью. Лучше смотрится керамогранит или плитка в качестве жаропрочного покрытия.

sambesedka.ru

корядовка, схема, чертежи, фото и видео пошаговая инструкция

Поскольку в России постепенно увеличивается процент частных домовладельцев, столько же неуклонно растет количество вариаций по оформлению придомовых беседок, где особое внимание уделяется теплогенераторам. Печь для беседки – почти обязательный элемент, который позволяет не только наслаждаться уютом живого огня, но готовить разнообразные блюда и даже делать выпечку.

Барбекю, гриль, мангал, русская печь, камин – это лишь малая часть того, что можно построить в беседке, при этом некоторые модели могут быть даже многофункциональными.

В статье мы расскажем, какие вообще бывают агрегаты и как строят печи для беседок своими руками.

Примеры печей и беседок

Деревянная беседка и русская печь

Каменка

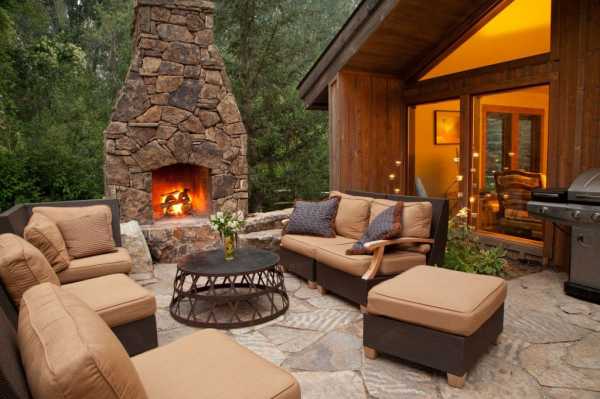

На открытой площадке

Брусовая беседка-павильон

Кирпичная печь в бревенчатой беседке

Комплекс с мангалом

В России традиционными считаются русские печи, удобными и достаточно простыми в эксплуатации – барбекю и мангалы.

Барбекю и русская печь

Именно настоящая русская печь в беседке маловероятна. Для такого небольшого помещения она слишком массивна, громоздка, да и не требуется большое количество свободного места. Гораздо более рациональной является русская мини печь, которая в несколько раз меньше и удобнее. Конструктивно, это скорее мангал, который выполнен в стиле а-ля рус, и выполняет те же функции.

Удобным для эксплуатации является барбекю с плитой. Такой теплогенератор вполне подойдет не только для беседки, но и кухни, поскольку позволяет готовить все, включая гриль. Не предусмотрен под выпечку хлебобулочных изделий.

Печи – мангалы для беседки

Классический стационарный мангал – находка для любой дачи. Мало того, что при таких габаритах, он достаточно легкий и не требует мощного фундамента, он позволяет одновременно готовить до трех блюд – на гриле, шампурах и плите.

Кухонный комплекс

Это действительно настоящий поварской комплекс, где присутствует вертел гриль, мангал с отверстиями для шампуров, коптильня и плита, размер которой позволяет разместить даже казан. Из недостатков – мощный монолитный фундамент на глубину ниже уровня промерзания грунта и достаточно хлопотное строительство.

Печь-камин никакой практической пользы не несет. Это тот же самый камин, который обустраивают в доме для эстетики, но только оформленный на улице. Стильно, красиво, но бесполезно.

Как построить своими руками

Самый удобный вариант печи в беседке, который позволит и готовить пищу на гриле или плите, и наслаждаться треском поленьев и вводом живого огня. По размеру эта конструкция относительно невелика, но требует достаточно серьезного фундамента. О том, как сделать фундамент под барбекю, вы найдете в статье «Фундамент в бане под печку», где описана вся технология поэтапно с указанием компонентов и очередности.

Необходимые инструменты и материалы:

обыкновенный кирпич – 360 штук;
шамотный кирпич Ш-47 – 120 штук;
раствор на основе шамотной глины и речного песка;
мастерки;
пила по камню;
строительный уровень.

Подготовленный фундамент застилается двумя листами рубероида внахлест для гидроизоляции.

Порядовка

1 ряд- формируется ниша под дрова и 2 одинаковые по размеру ниши под различные кухонные мелочи.

2-8 ряд – по рисунку с обязательными перевязками, чтобы кирпичи укладывались в шахматном порядке.

9 ряд – кладете точно по рисунку, а по краям спиливаем два кирпича под будущую арку.

10 ряд – строительство арки из шамотного кирпича Ш-47, для основания используете стальной уголок, рядом с которым прокладываете полосу, сюда ляжет ряд шамотного кирпича. При строительстве арок над нишами спиливаете кирпичи по бокам таким образом, чтобы арка получалась полукруглая.

11 ряд — закладываете арочные перекрытия, выпиливая соответственно кирпичи, которые укладываются за ними. Обратите внимание на рисунок, где отмечены запилы каждого ряда.

12 ряд – полностью закрываются кладкой все ниши. Для того, чтобы в промежутках кирпич не провалился, его фиксируют металлическими уголками и полосами. На центральную часть берете шамонтный (жаропрочный) кирпич, на который будет приходиться основная нагрузка в виде топливной камеры.

Кладка должна проводиться таким образом, чтобы кирпичи как будто нависали над 11-м рядом. Этого можно добиться увеличением шва на 0,5-0,8 сантиметра с каждого кирпича.

13 ряд – боковины идут из обычного кирпича, основная – шамотного Ш-47. Также по краям припускаете немного швы, чтобы кирпичи слегка выдавались наружу.

14 ряд – собственно основание топливной камеры. Боковины также выкладываем из простого, а центральную часть из шамотного кирпича.

Переход между двумя видами кирпичей должен быть минимум 20 мм, чтобы обеспечить температурное расширение шамотного кирпича. Если этого не сделать, со временем шамот начнет лопаться и деформироваться в процессе эксплуатации. Этот температурный зазор можно проложить базальтовым шнуром – теплоизоляционный негорючий материал.

15-16 ряд – по рисунку, а по краям шамота нужно вырезать 2-сантиметровые фаски в разных местах. Это место будущего крепления решетки-барбекю. Желательно делать в несколько уровней, чтобы можно было готовить разнообразные блюда.

17 ряд — арочное перекрытие топливной камеры из шамота с одновременным поднятием всех его стенок. Между внутренними кирпичами делаете шире кладку, чтобы они выступали внутрь, а боковины выпиливаете четко по форме арочного перекрытия.

18-20 ряд – по рисунку.

21 ряд – начало возведения дымоотводной трубы.

22-24 ряды по рисунку с постепенным смещением кирпичей внутрь. В 24 ряду дымоходное отверстие должно быть в 1 кирпич. Контур трубы обычно собирается из шамотного, внешняя часть – из обычного полнотелого кирпича. Обратите внимание на то, как правильно собирается труба, чтобы в дальнейшем это не привело к разрыву связок.

Высота трубы зависит исключительно от высоты беседки. Строгих правил относительно высоты трубы над крышей нет, но лучше ее делать не меньше 100 сантиметров, чтобы просто не глотать едкий дым во время отдыха на природе.

На этом строительство печи, в принципе, закончено, осталось сделать несколько финальных штрихов для окончательного ее оформления.

Столешница – подойдет как керамическая плитка, так и каменная плита, изготовленная из натурального или искусственного сырья. По опыту цельная столешница из камня предпочтительнее плитки. Со временем межплиточные швы загрязняются и их просто невозможно вычистить. Конечно, периодически их можно расшивать и заново закладывать шпатлевкой, но надо ли это? Камень, особенно искусственный – очень прочный материал, который очень сложно механически повредить, даже если просто на нем резать хлеб и мясо.
Дверки в ниши. Этот материал полностью на усмотрение хозяйки, так как никаким критическим нагрузкам не подвергается и нужен лишь для эстетического оформления пространства.

При желании можно вместо столешницы сделать каркас раковины для мытья посуды. Для этого правую или левую нишу в 12 ряду не перекрываете, а продолжаете выкладывать кирпич по рисунку. Сюда можно будет установить раковину, подвести к ней воду и устроить себе настоящий комфортный кухонный комплекс на природе.

www.portaltepla.ru

РубрикаРазное
