Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств.

Содержание статьи:

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуализированная редакция СНиП 31-01-2003.

Минимальный объем воздухообмена жилых помещений

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры. Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков. Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

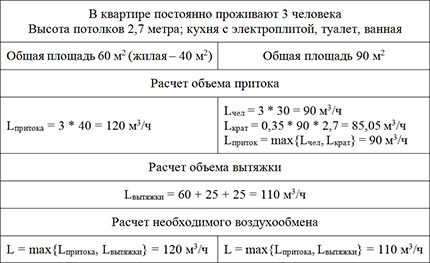

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции. При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

  • избыток влаги в воздухе (можно измерить с помощью гигрометра) выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
  • недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

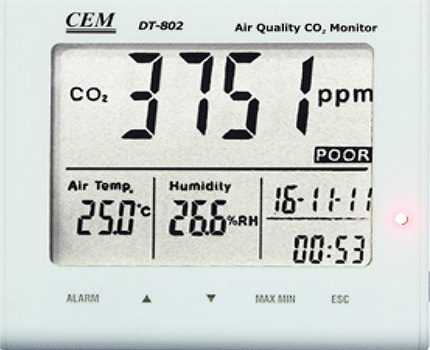

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Обеспечение циркуляции воздуха

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных. При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

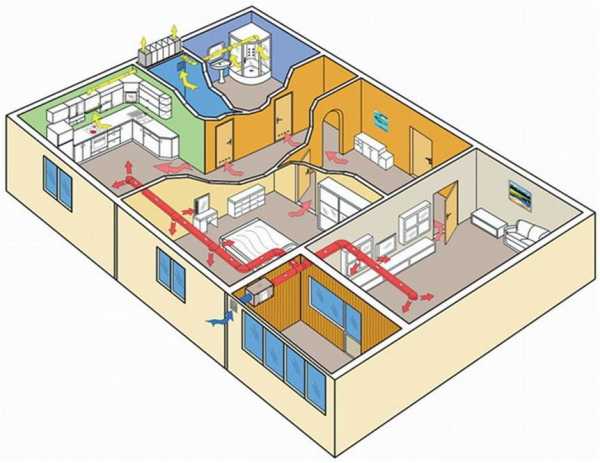

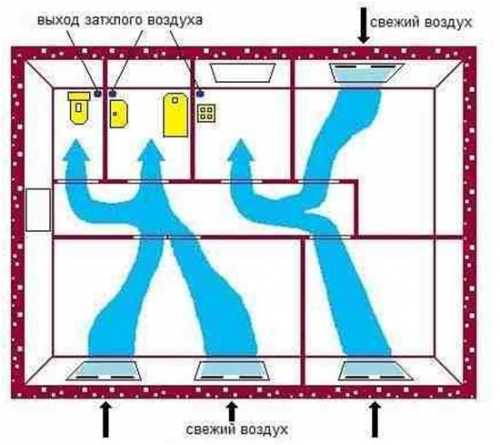

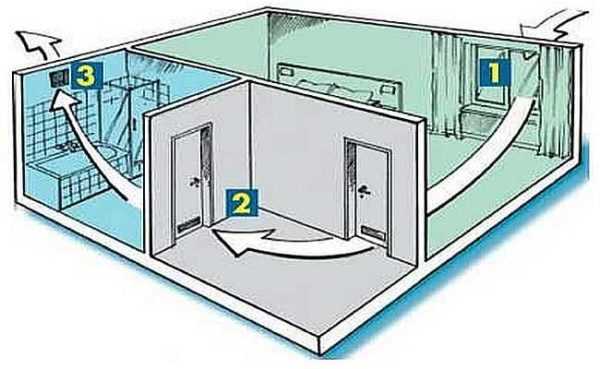

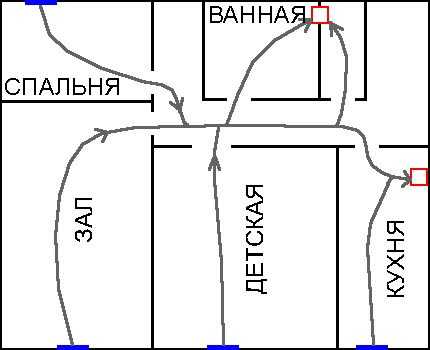

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях. Для этого можно выполнить следующие действия:

  • монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
  • использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
  • владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца. Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

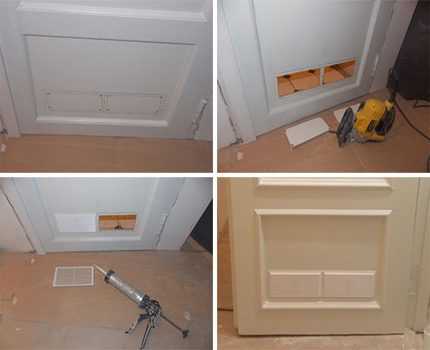

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу. Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена. Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

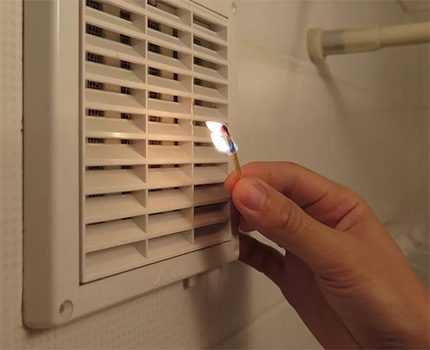

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке. В этом случае существует два варианта:

  • если бумага «прилипла» к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
  • если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

  • в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
  • даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
  • в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
  • самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

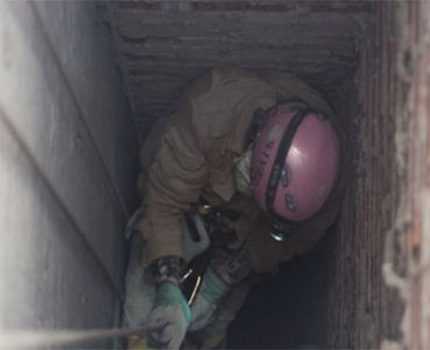

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

Обустройство вытяжных отверстий

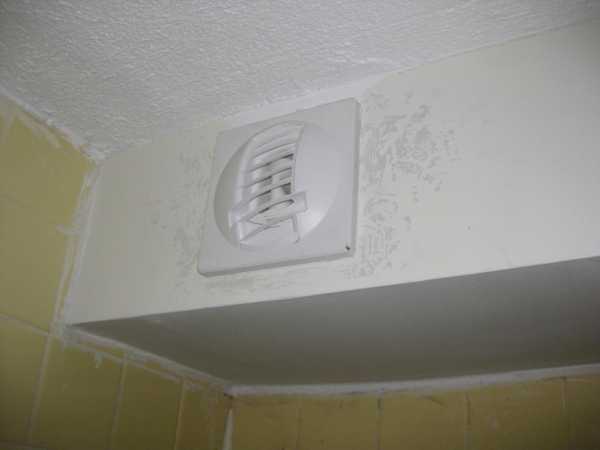

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы. При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов. При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой. Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить обратный клапан. Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам. Реверс потока может произойти по следующим причинам:

  • постепенное уменьшение живого сечения канала шахты в результате засорения;
  • резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
  • увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата. Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей. Для окон лучшим решением является установка перепускного клапана приточной вентиляции при монтаже оконного блока.

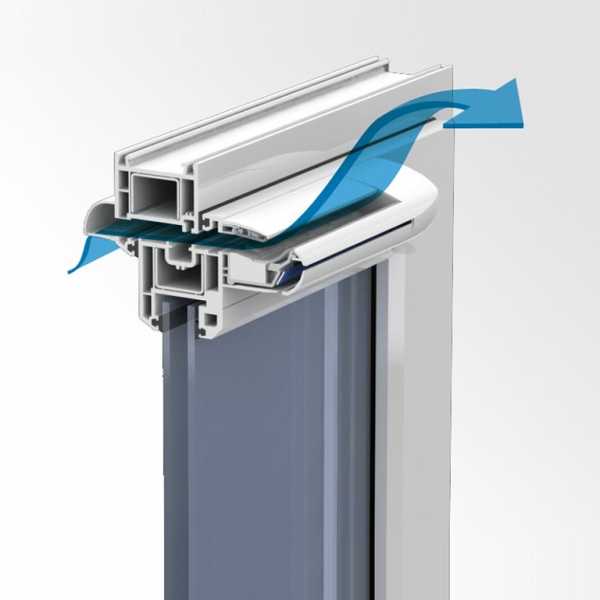

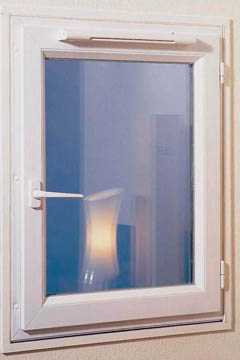

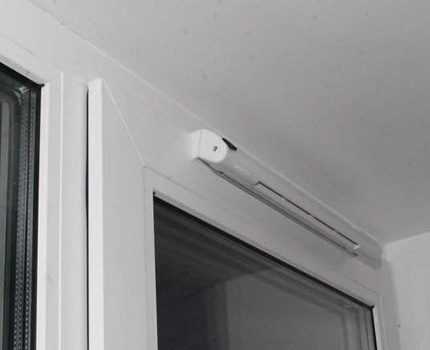

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

  • Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
  • В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

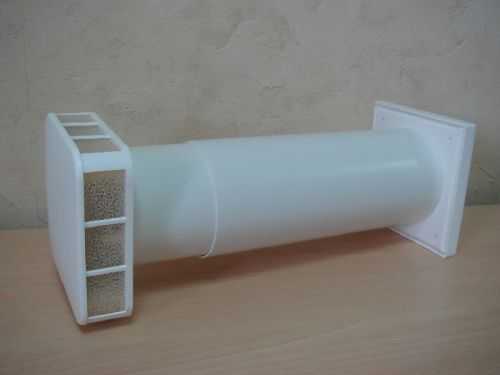

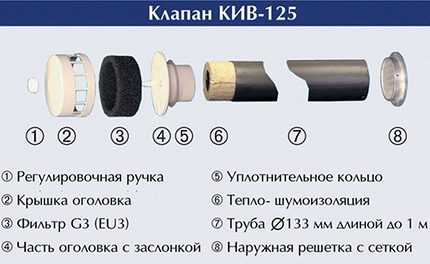

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

  1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
  2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
  3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

При выборе места установки клапана необходимо учитывать следующие моменты:

  • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
  • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
  • возможность нагрева поступающего воздуха от стационарных приборов отопления.

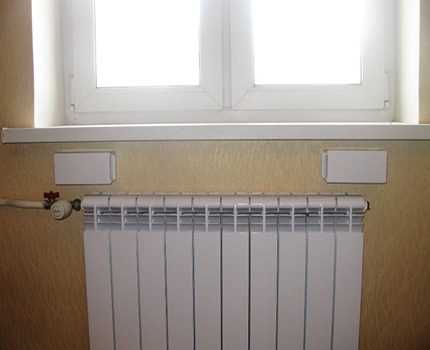

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

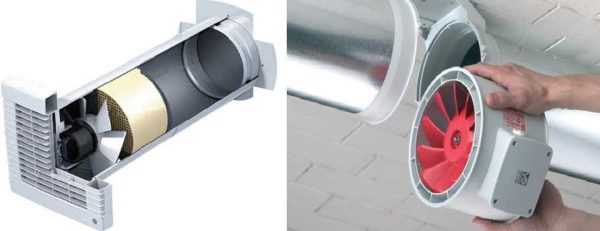

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении. Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

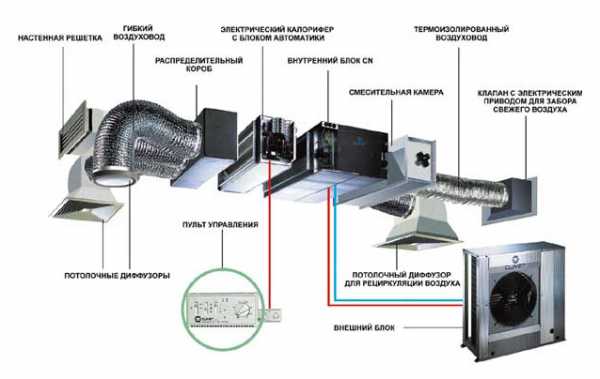

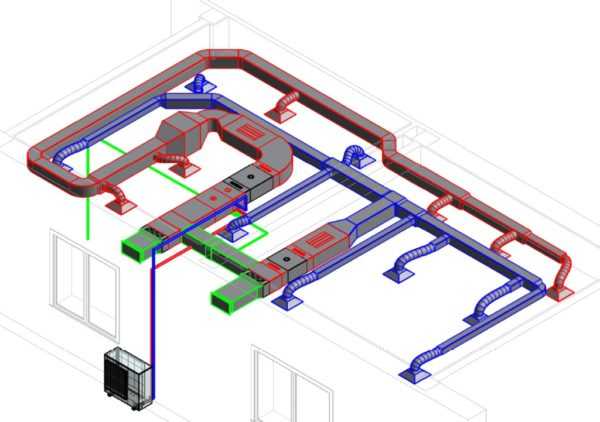

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы. Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

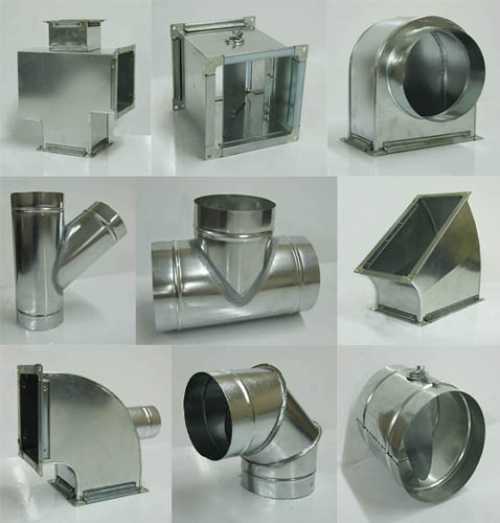

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения. Можно найти множество предложений, отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален. Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

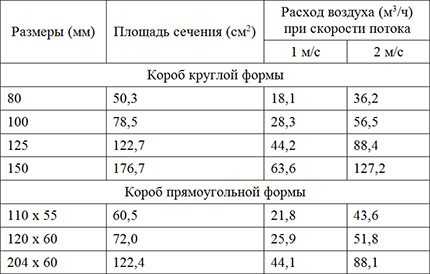

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

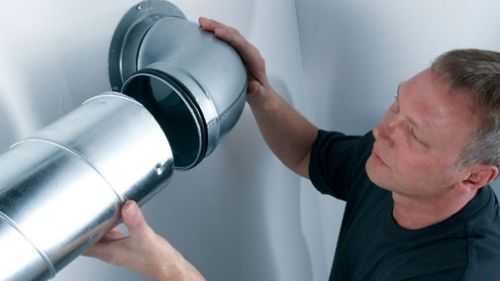

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют. В зависимости от места их расположения монтаж происходит следующим образом:

  • Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
  • Над шкафами элементы крепят с помощью любых держателей и саморезов.

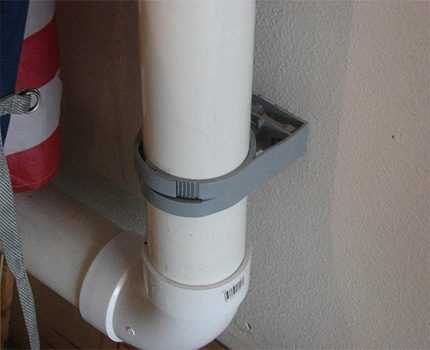

  • К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции. Для этих целей не надо использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

sovet-ingenera.com

Вентиляция в квартире своими руками

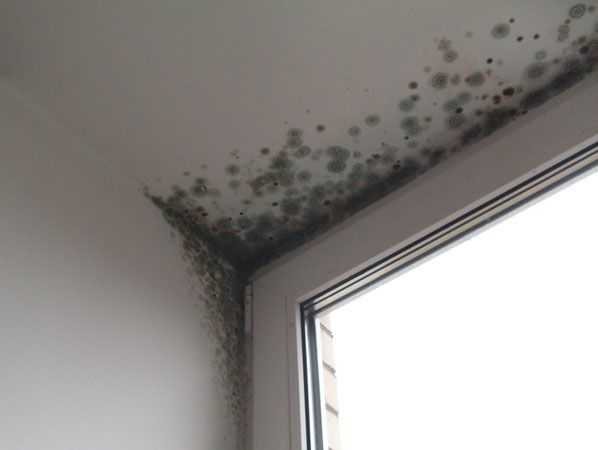

В квартире стало слишком душно, окна начали запотевать, а характерные кухонные и туалетные запахи подолгу остаются в помещениях? Причина всех бед одна – недостаточно эффективная вентиляция.

Вентиляция в квартире своими руками

Эта проблема требует скорейшего решения. В противном случае вы рискуете распрощаться с обоями, мебелью и прочими предметами обустройства квартиры, которые попросту начнут гнить в условиях чрезмерной влажности.

Обустроить эффективную и надежную вентиляционную систему в квартире можно собственными силами. Владеть какими-то специализированными навыками для выполнения такой работы абсолютно необязательно – нужно лишь иметь основные знания по проведению соответствующих мероприятий и уметь работать с элементарными строительными инструментами.

Плохая вентиляция в квартире

Плохая вентиляция

Ознакомьтесь с представленным руководством, сделайте все в соответствии с приведенными рекомендациями, и вы навсегда забудете о проблемах, возникающих в условиях недостаточно эффективного вентилирования квартиры.

Содержание статьи

Требования к вентиляции в квартире

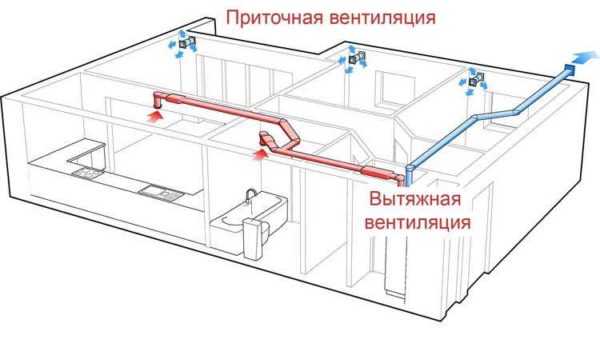

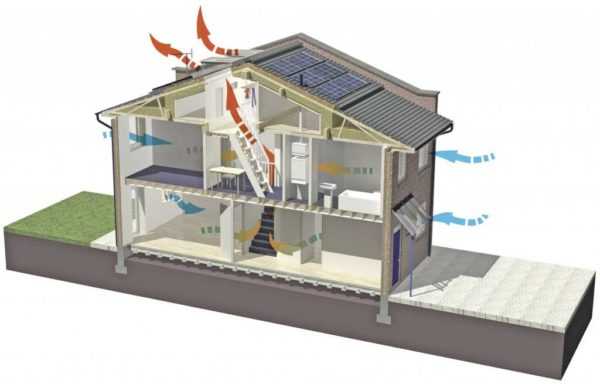

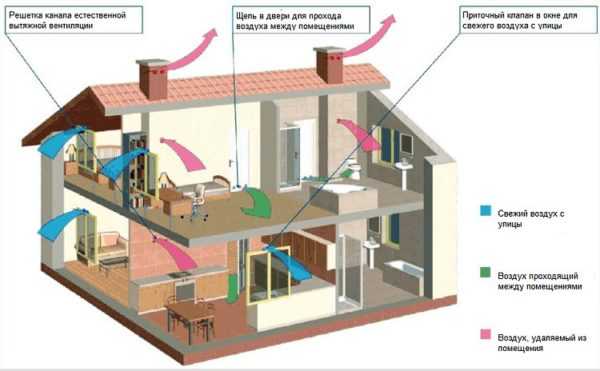

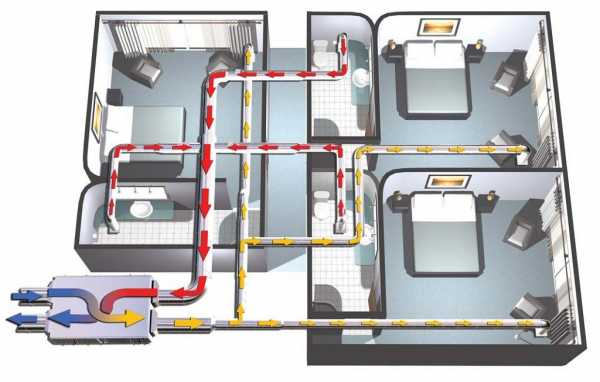

Схема работы приточной и вытяжной вентиляции в квартире

В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении отработанный воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подведена в каждую квартиру от общего вентиляционного канала. Однако в некоторых ситуациях мощности такой системы оказывается недостаточно для обеспечения требуемого уровня воздухообмена.

Для проверки эффективности работы вентиляционной системы вовсе необязательно вызывать специалистов. Вы можете воспользоваться элементарными приемами и сделать выводы о качестве воздухообмена самостоятельно.

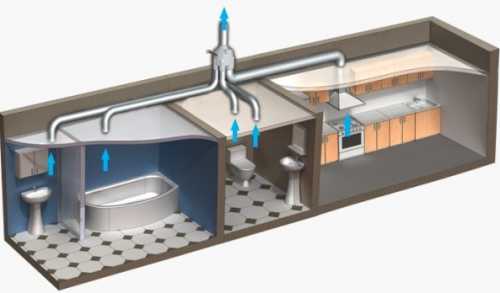

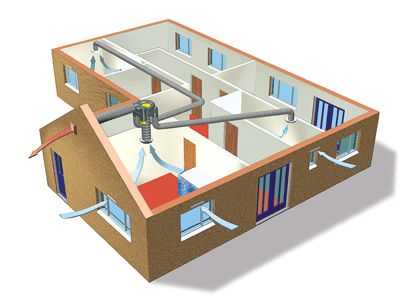

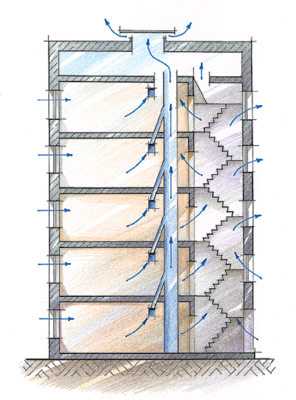

Типовая схема вентиляции квартир

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

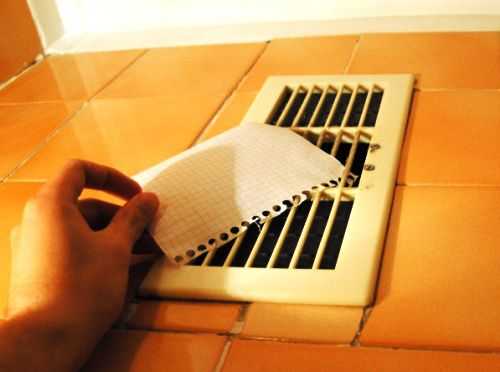

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Настоятельно не рекомендуется использовать для проверки эффективности воздухообмена зажженные свечи или спички, т.к. в вентиляционных каналах могут скапливаться горючие газы. Это случается крайне редко, но игнорировать подобную вероятность нельзя – неосторожное обращение может привести к катастрофическим последствиям.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Чистка каналов

О необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

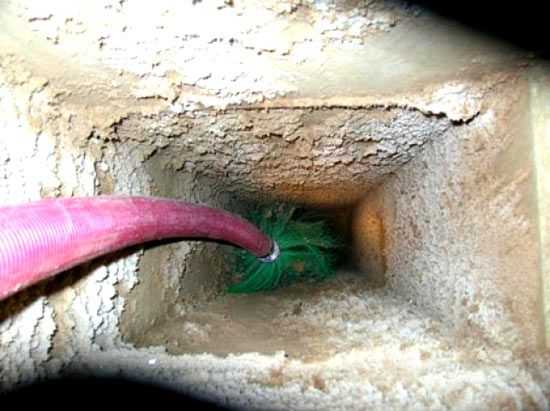

Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

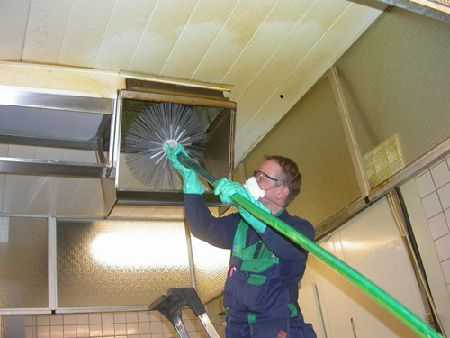

Чистка вентиляции

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

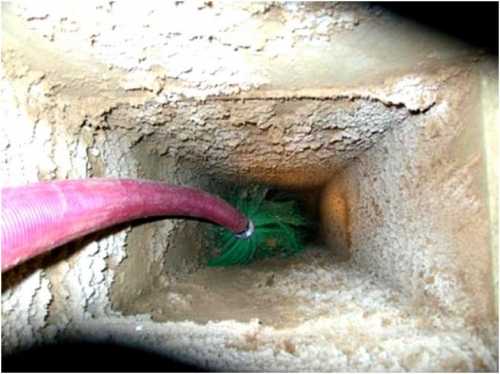

Очистка вентиляции от жировых отложений

Учитывайте и тот факт, что в большинстве случаев жильцам многоквартирных домов запрещается самостоятельно лезть в главный вентиляционный ход – уход за ним входит в обязанности организации, на балансе которой находится строение, либо же домовладельца. Поэтому лучше сразу подайте заявку в соответствующее место, чтобы избежать в дальнейшем неприятных разбирательств и не заниматься выполнением лишней работы, не входящей в ваши обязанности.

Руководство по обустройству вентиляционной системы

В приведенном руководстве будет рассмотрен порядок самостоятельного обустройства простейшей вентиляционной системы, состоящей из приточного клапана и вытяжного вентилятора. Набравшись опыта, вы сможете самостоятельно монтировать и более сложные воздухообменные комплексы, а пока ознакомьтесь с инструкцией и пошагово выполните все ее пункты.

Монтаж приточных вентиляционных клапанов

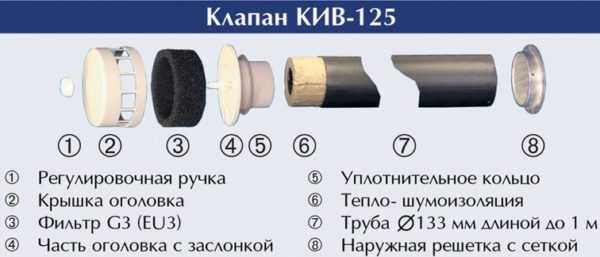

Клапан природной приточной вентиляции

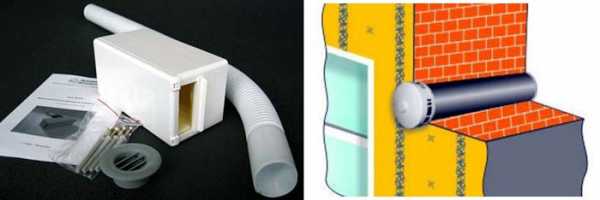

Комплектация

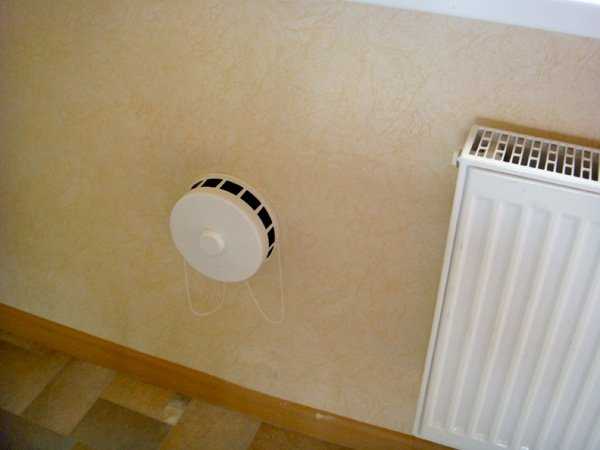

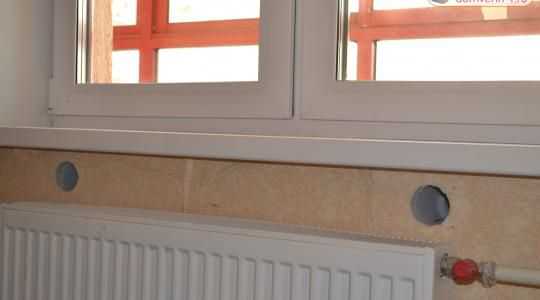

Традиционно клапаны устанавливаются над отопительными батареями в пространстве до подоконника.

Работа клапана основывается на предельно простой схеме: посредством трубы в клапан поступает уличный воздух. Ввиду близкого расположения клапана к вентилятору, воздух будет подогреваться при прохождении мимо батареи до приемлемой температуры.

Конструкция клапана выполнена таким образом, что воздух в помещение попадает уже без частичек пыли.

Порядок обустройства приточного клапана

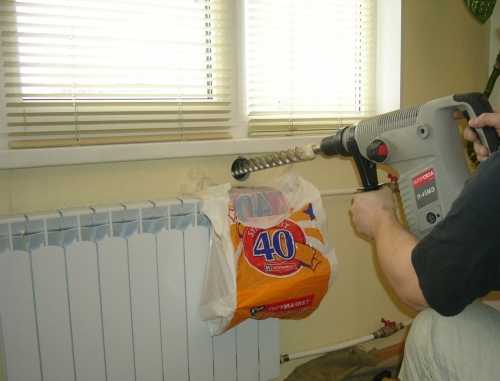

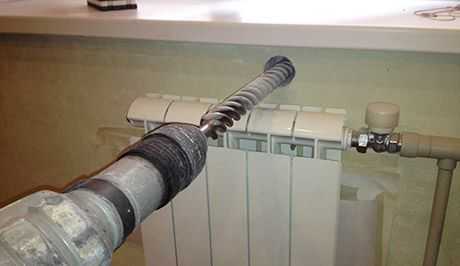

Первый шаг. Пробурите в стене отверстие диаметром порядка 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, в противном случае в помещение будет попадать наружная влага.

Пробурите в стене отверстие диаметром порядка 60-70 мм

Отверстия

Перед началом работы откройте окно. В противном случае через только созданное отверстие в комнату начнет затягивать пыль.

Второй шаг. Вставьте в готовое отверстие подходящую по размерам трубу. Внешний конец трубки должен быть расположен заподлицо с поверхностью стены, а уже внутри комнаты выступать приблизительно на 10 мм.

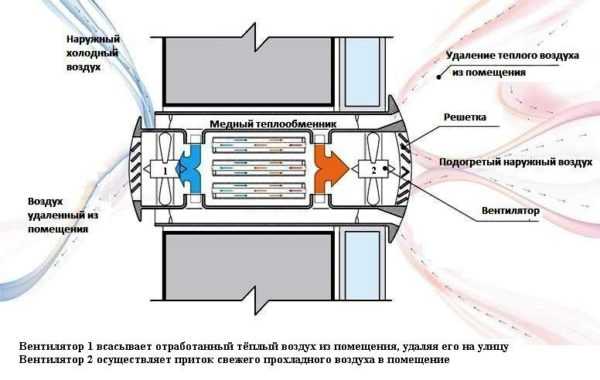

Установка моноблочной системы вентиляции не займёт много времени

Третий шаг. Заполните свободное место между стенками пробуренного отверстия и трубкой монтажной пеной.

Четвертый шаг. Прикрепите к стене короб из комплекта. Для фиксации используйте дюбеля.

Пятый шаг. Вставьте в коробку шумопоглощающий материал из комплекта.

Порядок обустройства приточного клапана

Порядок обустройства приточного клапана

Порядок обустройства приточного клапана

Шестой шаг. Закройте установленный клапан лицевой крышкой.

Для обеспечения достаточного и равномерного притока чистого кислорода подобные клапаны необходимо оборудовать в каждом помещении. Один клапан способен обеспечивать приток свежего воздуха в среднем на уровне 30-45 м3 за час. Одному человеку для нормальной жизнедеятельности нужно 30 м3 воздуха в час.

Владея приведенными выше данными, вы сможете установить требуемый приток воздуха и нужное количество клапанов конкретно для вашего жилья.

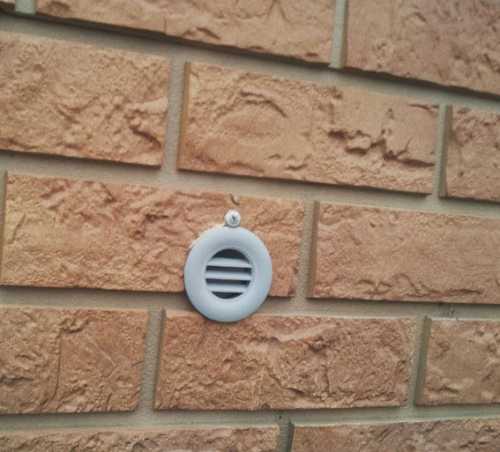

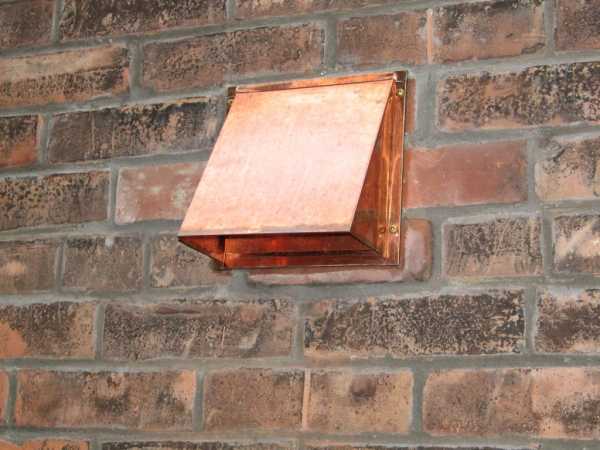

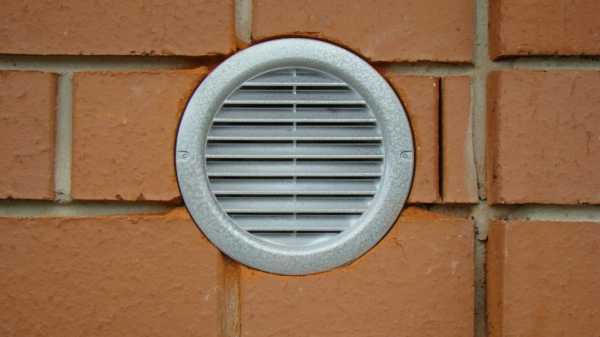

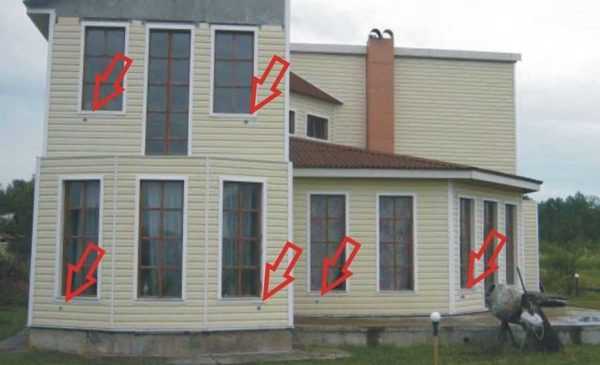

Вытяжной клапан, вид с улицы

Монтаж вытяжного вентилятора

Для обеспечения максимальной эффективности и производительности вентиляционной системы, смонтируйте в санузле и кухне современные вытяжные вентиляторы. На сегодняшний день в специализированных магазинах доступен большой выбор таких устройств с разнообразными характеристиками.

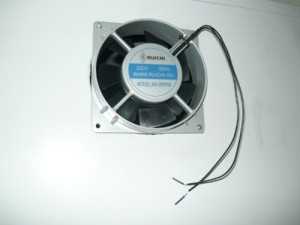

Вытяжные вентиляторы

Для определения подходящей мощности вытяжного вентилятора вам нужно умножить объем помещения на 7 для санузла, для кухни умножайте на 10.

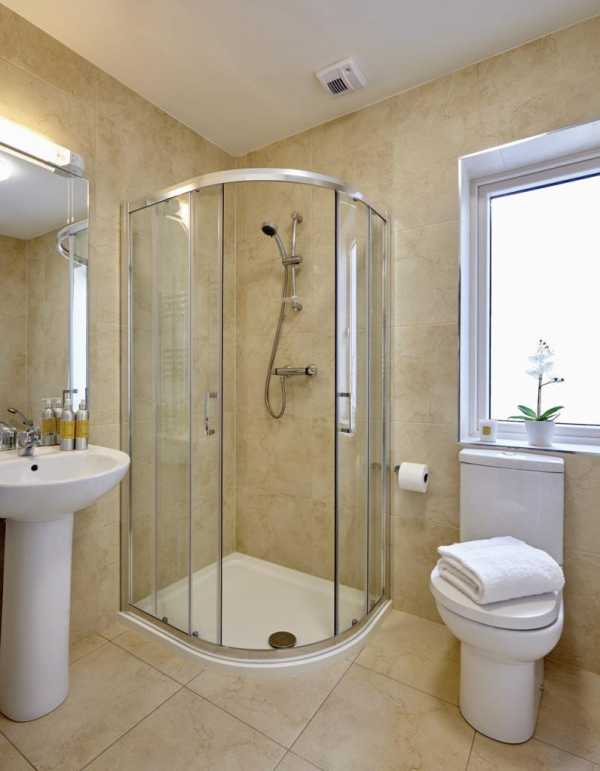

Для установки в ванной комнате лучше всего приобрести агрегат, оснащенный датчиком влажности. Такое приспособление будет автоматически запускаться при повышении уровня влажности воздуха выше допустимого показателя.

Вытяжные вентиляторы

Для туалета хорошо подойдет вытяжной вентилятор с предустановленным таймером. Благодаря таймеру агрегат будет автоматически выключаться спустя некоторое время после запуска.

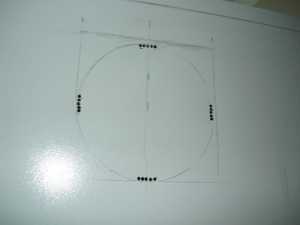

Разметка установки вытяжного вентилятора

Для установки в кухне постарайтесь найти модель вентилятора, оснащенную сеткой. Благодаря сетке будет исключена вероятность проникновения в комнату разного рода насекомых и мусора. Такие сетки легко снимаются и промываются обыкновенной водой.

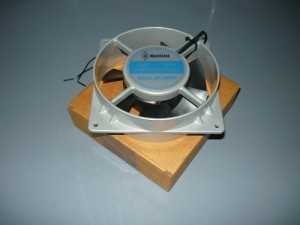

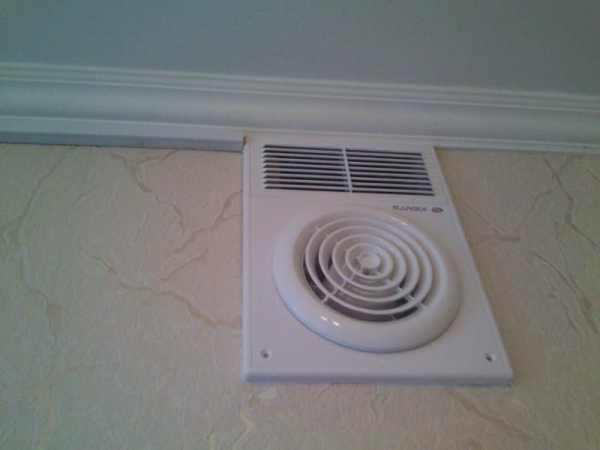

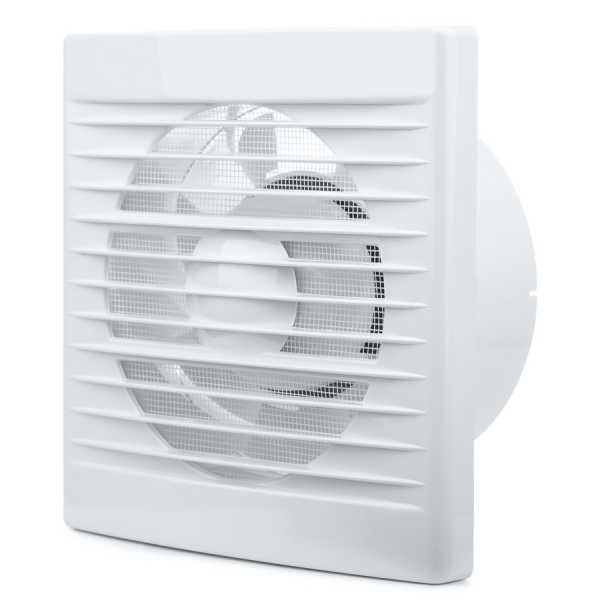

Вытяжной вентилятор

В случае если вам не удалось найти в продаже описанные выше вытяжные вентиляторы либо же если вы не можете купить их по причине отсутствия достаточных денежных средств, приобретите обыкновенную модель. В санузле вентилятор рекомендуется подключать напрямую к выключателю – в результате вытяжка будет запускаться вместе с включением света.

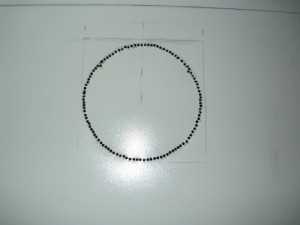

Засверленные отверстия по окружности

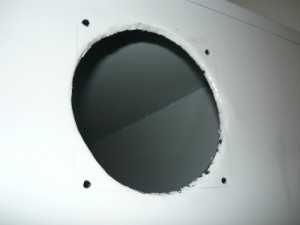

Обработанное отверстие для вентилятора

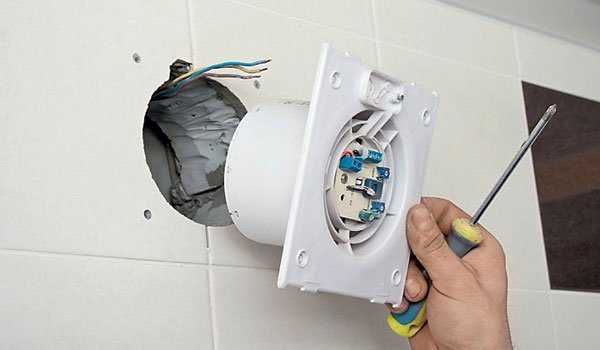

Установка агрегата выполняется в соответствии с инструкцией, ничего сложного в этом нет. Обычно достаточно попросту прикрепить корпус и сопутствующие детали к стене с помощью саморезов. В целом же следуйте рекомендациям производителя выбранной вами модели вентилятора.

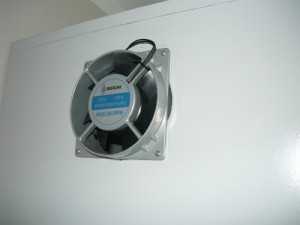

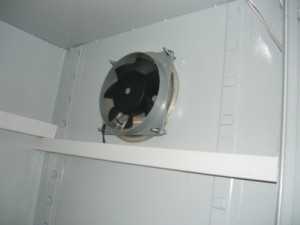

Смонтированный вентилятор

Панель для вентилятора

Для дополнительного повышения эффективности воздухообмена рекомендуется создать 1-1,5-сантиметровые зазоры между полом и нижними гранями межкомнатных дверей. Такие зазоры нужны везде, за исключением санузлов. Для маскировки зазора можете установить специальную декоративную перфорированную панель или сетку.

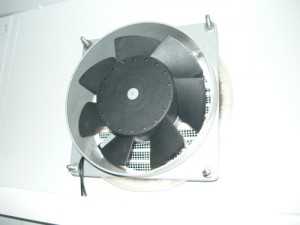

Установка вентилятора с внутренней стороны

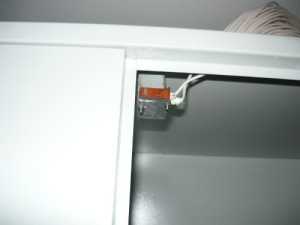

Концевой выключатель для отключения вентилятора

Монтаж проводов в кабель каналы

Теперь вы владеете информацией, необходимой для самостоятельного обустройства простой приточно-вытяжной вентиляции. Следуйте полученным рекомендациям, и вы навсегда забудете о проблемах, связанных с неэффективным воздухообменом.

Установка вытяжного вентилятора

Удачной работы!

Видео – Вентиляция в квартире своими руками

stroyday.ru

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Содержание статьи

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

    Один из вариантов организации притока свежего воздуха — клапан в стене

  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

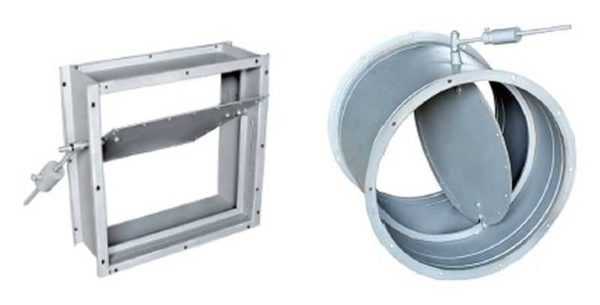

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

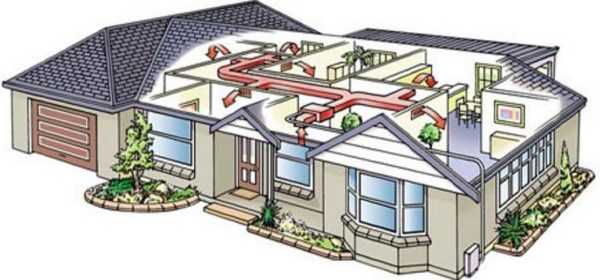

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

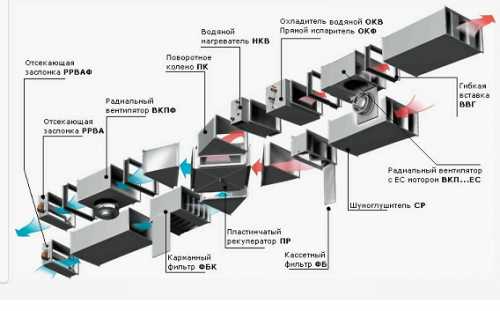

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

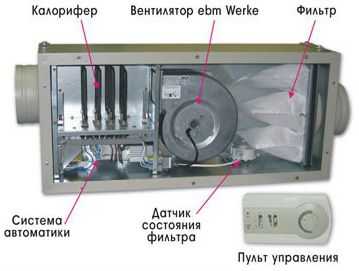

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

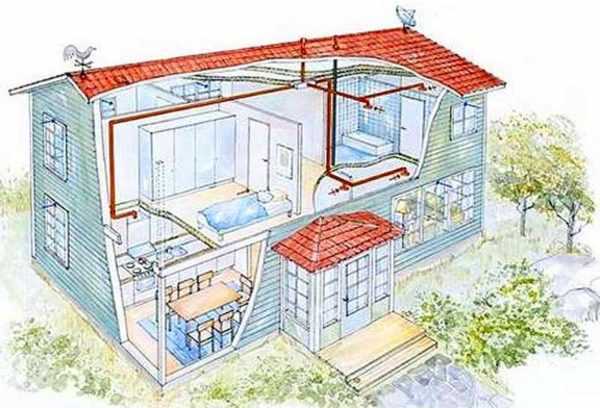

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

stroychik.ru

Вентиляция в квартире своими руками: естественная, приточно-вытяжная, схемы

Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по помещению как парной волной даст. Смириться? Пойдет коробиться мебель, отслаиваться обои, книги плесневеть, а там и до мокреца по стенам недолго. И все это бьет по здоровью. Причина ясна: плохая вентиляция в квартире. Своими руками тут можно что-то поправить, или нужно изыскивать деньги в уплату мастерам?

Да, самому можно сделать в квартире отличную вентиляцию. Никаких особых навыков для этого не требуется. Достаточно элементарных знаний по строительным работам и умения обращаться с простым обиходным инструментом.

Рассмотрим, как улучшить вентиляцию в жилом помещении, в порядке возрастания сложности работ и затрат. Сначала покажем, что и как нужно делать, если не работает вентиляция, которая все же есть. А затем расскажем, как устроить вентиляцию там, где ее пока нет – в частном доме, гараже, на даче.

Для справки: вентиляция жилых помещений по санитарным нормам считается достаточной, если в каждой комнате обеспечивается не менее двух обменов воздуха в час. Если же ощущается сквозняк, в холодное время года при надлежащем поступлении тепла от системы обогрева температура в помещении падает ниже санитарной нормы (+18 градусов), или заметно поступление снаружи пыли и запахов – вентиляция избыточна.

Первый этап: проверка

Прежде чем думать да гадать, как сделать вентиляцию в квартире, нужно убедиться, что действующая действует как надлежит, но почему-то уже не справляется. А затем разобраться, чего же ей не хватает для нормальной работы.

Сначала подносим к имеющимся вентиляционным отдушинам полоску газетной бумаги длиной 15-20 см и шириной 2-3 см на расстоянии 5-7 см от отверстия. Конец полоски при исправной вентиляции должен касаться среза отдушины, или затягиваться в него.

Предупреждение 1: нельзя проверять вентиляцию пламенем спички или свечи. В вентиляционном ходе может оказаться горючий газ. Такие случаи бывают редко, но без серьезных последствий (вынесенный взрывом кусок стены у соседей, например) не обходятся.

Помимо гниения в замусоренных вентходах, в последнее время отмечены случаи загазованности вентиляции от кустарного химического производства в домашних условиях. Занимаются этим наркоманы, любители-пиротехники и прочие безответственные субъекты.

Положим, бумажка либо не отклоняется, либо отклоняется слабо. Значит, у нас все же плохая вентиляция.

Теперь проверяем, в порядке ли вентиляционные ходы, или ухудшился приток. Открываем настежь двери и окна и опять проверяем бумажкой. Отклонилась, даже затянуло ее в отдушину – ходы чистые, нужно искать дальше. Ток воздуха в отдушины не увеличился – где-то там засор, и вентходы нужно чистить.

Видео: самостоятельная проверка работы вентиляционных шахт

Второй этап: чистка

Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу. Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.

Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.

Предупреждение 2: При чистке главных вентходов соблюдайте осторожность! Там может оказаться гнездо ос или скопище других опасных тварей.

стандартная схема вентиляции в многоквартирном доме

Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.

Третий этап: обеспечиваем циркуляцию

Допустим, естественная вытяжка есть. Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.

Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.

Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.

Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.

Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.

Четвертый этап: создаем приток воздуха

Естественная система притока воздуха в жилые помещения – форточки, щели и щелки в дверях и окнах. Но на зиму их, тепла ради, стараются заделать, а форточки держат закрытыми. Современные же двери и окна закрываются так плотно, что в такой квартире можно в космос лететь. Поэтому приток воздуха в холодное время года приходится обеспечивать дополнительными мерами.

Старые окна

Если у вас окна старого типа, в деревянных рамах, на зиму их не заклеивайте. Утепляйте полосками поролона на клейкой основе, они специально для этого есть в продаже. При покупке нужно следить, чтобы поролон был достаточно рыхлый, воздухопроницаемый.

Погодите, зачем так зимой? Нужно же заделываться поплотнее! Поплотнее, но с умом и знанием физики. Ветер, или разность температур, проталкивают воздух сквозь поролон в дом. В мелких извилистых порах возникает т. наз. дроссельный эффект. Попросту, воздух нагревается от трения сам об себя. И злющий ветер, который раньше выстуживал дом, теперь может его даже обогревать. Чем сильнее свирепствует, тем сильнее дроссельный эффект.

Раньше, когда не было поролона, для этой цели между рамами укладывали валики из ваты. На них еще ставили маленькие фигурки: снеговичков, елочки, Деда Мороза со Снегурочкой и пр. Некоторые умельцы создавали такие композиции, что прохожие долго застаивались перед их окнами.

Стеклопакеты

Современные ПВХ окна специально утеплять не нужно, они и так закрываются очень плотно. В большинстве моделей, кроме совсем уж дешевых, от которых даже оффшорные китайцы шарахаются, предусмотрены вместо форточки приточные регулируемые щели (см. рисунок справа). Расположение такой щели вверху физически правильно. Система эта действует в холодное время, воздух из щели идет вниз, смешивается с теплым воздухом от батареи, и температура в помещении выравнивается.

ПВХ окна с притоком рассчитаны на совместное использование с алюминиевыми отопительными радиаторами современного типа. При их работе в паре какого-то дополнительного притока воздуха в жилые комнаты, скорее всего, не понадобится.

Приточные клапаны

В помещениях общественного назначения, где толпится много народу (офисы, магазины и т.п.) и в кухнях (см. иллюстрацию 1), где от плиты выделяется много тепла, а от продуктов и в процессе готовки источаются всевозможные испарения, притока воздуха из окон может не хватить. В таком случае придется ставить стеновые приточные клапаны.

Приточные клапаны бывают двух типов: прямые жесткие и угловые с гибким воздуховодом (см. иллюстрацию 2). И те, и другие – с регулируемыми заслонками (вьюшками). Прямой клапан дополнительно может оснащаться воздушным калорифером или лабиринтом, в котором действует тот же дроссельный эффект.

Угловые клапаны чаще всего дешевле, в помещении не бросаются в глаза – их монтируют над батареями, и действуют они аналогично щелям в ПВХ окнах. Гибкий воздуховод можно проложить в стене с уклоном наружу вниз, что исключит попадание внутрь влаги при ненастье и резко уменьшит поступление в комнату пыли. Заборная решетка такого клапана мало заметна на наружной стене.

Прямые клапаны понадобятся, если в помещении народу бывает, что сельдей в бочке. Помимо меньшего сопротивления притоку, в них легко встраиваются калорифер, фильтр, увлажнитель. Но есть у них, кроме цены, еще один минус: наружная часть такого клапана, воздухозаборник – довольно сложная и заметная конструкция. Она может испортить внешний дизайн здания и стать объектом вандализма.

Видео: выбор приточного клапана

Пятый этап: дополнительная вытяжка

Если усиления притока оказалось недостаточно, чтобы освежить воздух, значит, нужна дополнительная вытяжная вентиляция в квартире. Принцип ее устройства прост: либо нагнетающие («тянущие») электровентиляторы в отдушинах, либо блок-вентилятор в виде секции вентиляционного короба.

Устройство такой вентиляции для помещений разного назначения имеет свои особенности:

    • Вентиляция на кухне должна затягивать воздух через раструб – улавливатель над плитой. Иначе от чада не избавиться. Многие кухонные запахи быстро распространяются путем диффузии, поэтому раструб («вытяжка») должен быть снабжен также нейтрализаторами запахов. Надежны, долговечны и совершенно не опасны для здоровья, но потребляют электричество нейтрализаторы ультрафиолетовые, со специальными лампами. Ультрафиолета от них в несколько раз меньше, чем от Солнца на пляже летом в средних широтах. С химическими нейтрализаторами нужно быть осторожнее: даже в продукции известных европейских производителей иногда обнаруживаются канцерогены.
    • Вытяжная вентиляция в туалете и в ванной, ради экономии электроэнергии, должна включаться одновременно с лампочкой. При частом включении/выключении лампочка-экономка быстро сгорает, но в туалете она и не нужна, даже вредна. Тут лучше маломощная лампа накаливания. Ныне считается доказанным, что неравномерный, «изрезанный» спектр экономок подавляет перистальтическую активность кишечника, а вот неяркий очень теплый свет с гладким спектром, наоборот, ее активирует. Включаются же лампочки в туалете и ванной нечасто и ненадолго. Впрочем, это смотря у кого.
  • Если вентиляция в туалете и ванной выполнена в виде общего короба с одним выходом в главный вентход (так чаще всего делается в городских квартирах), то, чтобы вентиляторы не гоняли зря воздух оттуда-сюда, они должны быть с клапанами-хлопушками. Клапан-хлопушка – легкая, свободно вращающаяся на вертикальной оси на 75-80 градусов заслонка. Любой домашний умелец сможет сделать ее самостоятельно. При поддуве из короба внутрь комнаты хлопушка захлопывается. И зимой она не даст холодному воздуху через главный вентход выстудить помещения, где люди раздеваются.
  • Вентиляция в ванной, где в вытяжку идет насыщенный влагой воздух, требует особенно тщательного выбора вентилятора.

Видео: вентиляция на кухне и вытяжка

Выбор вентилятора для вытяжки

Идеальный по всем параметрам, кроме одного (ниже) – старый советский промышленный вентилятор ВН-2. По габаритам он как раз подходит к квартирной вытяжке. Электричества потребляет немного – 22 Вт, а воздух гоняет хорошо: 2,5 куб. м. в час. «Неубиваемый», десятилетиями работает в самых чудовищных условиях: в металлообрабатывающих и литейных цехах.

Но есть у «вээнки» недостаток: немного шумит. Правда, это скорее шуршание, чем шум: негромкий, с мягким спектром, для здоровья не чувствительный. Но слышать в «службах» шелест над собой не всякий согласится. В таком случае нужен современный малошумящий вентилятор.

«Настоящие» бесшумные вентиляторы – низкооборотные с саблевидными лопастями. Прочие ухищрения потребительской аэродинамики при накоплении на лопастях пыли начинают шуметь больше промышленных. И все бесшумные вентиляторы потребляют больше электричества, чем обычные.

При покупке вентилятора обратите внимание на материал корпуса, если он пластиковый. Надежны корпуса из акрила и АВС (полиизопропилена). Корпуса из ПВХ прочих пластмасс общего назначения долго не выдерживают, а вентилятор с покоробленным корпусом ремонту не подлежит.

Вентилятор для ванной нужно покупать во влагостойком исполнении (вентилятор должен быть пригоден для наружной установки).

Видео: вентилятор в ванной комнате

Приток воздуха в служебные помещения

Кухни, кладовки, чуланы, туалет и ванная чаще всего с наружными стенами не контактируют. Поэтому приточная вентиляция в них обеспечивается через дверь, как было описано выше. Если же вы хотите поставить в них приточные клапаны, то воздух должен забираться не из кухни, и обязательно снизу. Вспомните – внутри жилья нет существенной разности температур, и при заборе из-под потолка воздух пойдет из верха в верх, а там, где он больше всего нужен, получится застой.

Централизованная воздушная сплит-система

В особняках и пентхаузах обеспеченных домовладельцев удобна, незаметна и экономична принудительная вентиляция с кондиционированием воздуха (сплит-система). Это, в порядке следования секций-коробов: общий воздухозаборник, фильтр, нагнетатель, охладитель/калорифер двухстороннего кондиционера, увлажнитель/осушитель, магистральный короб, распределительные патрубки, потолочные отдушины с вьюшками в комнатах.

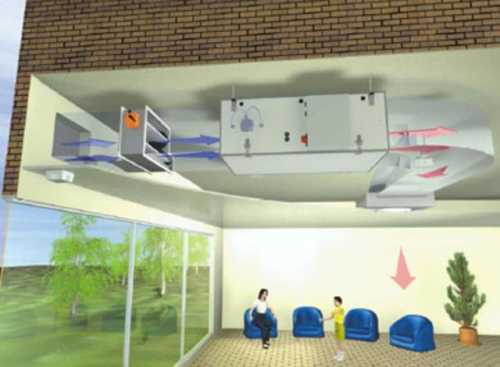

Монтируется такая система в запотолочном пространстве (на чердаке или между подвесным декоративным потолком и капитальным перекрытием). Практически незаметна, не портит как внешний, так и внутренний дизайн. Но проектирование и монтаж вентиляции такого типа – дело рук профессионалов, так что ее установка обойдется недешево. В процессе эксплуатации такая вентиляция требует ухода, поэтому ее чаще всего заказывают в специализированных фирмах с абонентским обслуживанием.

типичная схема построения сплит-системы

Хозпостройки и подсобки

В сарае, погребе, гараже также нужна вентиляция. Меньше будут портиться и дольше храниться продукты, не возникнет опасность возгорания. Вентиляцию в надворных постройках вполне по силам устроить самостоятельно любому домашнему мастеру.

Естественная вентиляция своими руками для помещений такого рода делается, как описано выше: приток – через щели или отверстия с регулировкой или без; вытяжка – из-под потолка. Но, поскольку главного вентхода нет, нужно сделать вытяжную трубу.

По СНиП (Строительные Нормы и Правила) вентиляция нежилых помещений, где есть продукты и горючее, должна также обеспечивать не менее 2-х обменов воздуха в час. Вместо расчета трубы, довольно сложного, можно принять простое правило: 130 мм диаметра трубы на 10 куб. м объема помещения. Если больше – не повредит.

Трубу нужно брать асбоцементную или металлическую. Пластиковая долго не продержится, а выкладывать из кирпича или пустотелых блоков хлопотно, разве что у вас они от стройки остались и девать некуда.

Труба, по тем же СНиП, должна выступать не менее чем на 1,5 м над высшей точкой плоской или односкатной крыши и не менее чем на 60 см над коньком крыши двухскатной или вальмовой. Трубу нужно снабдить грибком, коническим, полусферическим или эжекторного типа. Плоская «нахлобучка» не подходит по аэродинамике.

Делать верх трубы изогнутым вниз, «гусем», как, например, выхлопные трубы дизель-генераторов, нельзя. Без сильного поддува в трубу гусек может сработать как незаполненный сифон, образуется воздушная пробка, и вентиляция прекратится.

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Вентиляция в квартире своими руками, схема (фото, видео)

Эффективная вентиляция в помещениях обеспечивает постоянный приток свежего воздуха, что помогает не только избавиться от появления неприятных запахов, но и предотвращает возникновение сырости. Это самым положительным образом сказывается на условиях эксплуатации бытовых приборов, обоев, мебели, а также предотвращает развитие целого ряда болезней. Вентиляция в квартире своими руками может быть сделана правильно, быстро и профессионально. Однако для этого необходимо четко понимать принцип действия всех элементов системы и особенности их функционирования.

При качественной работе вентиляции весь воздух, который находится в квартире, должен быть полностью заменен за 1-2 часа. Для каждого помещения нужно производить расчет мощности вентиляции таким образом, чтобы обеспечить приток свежего воздуха в размере 3 м3 на 1 м2 помещения (в квартирах, где на одного человека приходится до 20 м2 площади). Кроме того, нужно учитывать, что для каждого взрослого человека необходимо около 30 м3 воздуха в час. Такие расчеты легко выполнить, зная производительность вентиляторов приточных или вытяжных устройств.

Все эти данные обязательно должны быть учтены при составлении схемы вентиляции в квартире. Кроме того, следует принимать во внимание, что циркуляция воздуха между помещениями может быть затруднена вследствие плотного закрытия дверей.

Типы вентиляционных систем

На сегодняшний день различают два основных типа вентиляционных систем:

  • Системы естественной вентиляции. Принцип их действия основан на движении воздуха, которое возникает из-за разности температур на улице и в вытяжном вентиляционном канале. Таким типом вентиляции оборудовано большинство квартир в многоэтажных домах. При этом предполагается, что воздух будет поступать в помещение через щели в балконных и оконных рамах или через открытые для проветривания окна. Удаляется воздух из помещений через специальные вытяжки, при этом его циркуляция обеспечивается естественным путем, то есть без применения вытяжных вентиляторов. Поскольку в современных квартирах устаревшие оконные и балконные блоки заменяются герметичными стеклопакетами, то эффективность естественной вентиляции резко снижается. Особенно это актуально зимой, когда большую часть времени окна в помещениях закрыты.

Типовая схема циркуляции воздуха в квартире представлена на рисунке.

  • Системы принудительной вентиляции. В настоящее время такой тип вентиляции наиболее востребован. Он предусматривает использование специальных устройств, обеспечивающих принудительное движение воздуха вне зависимости от температурных и погодных условий.

В свою очередь, принудительная вентиляция помещений может быть выполнена одним из следующих способов:

  1. Вытяжная система. Предусматривает использование вентиляторов, устанавливаемых в воздуховодах для принудительного удаления воздуха из квартиры. При этом создается область разреженного давления, позволяющая обеспечить проникновение свежего воздуха в помещения через специальные вентиляционные отверстия.
  2. Приточные системы. Нагнетание воздуха в квартиру выполняет вентилятор, устанавливаемый в приточных устройствах.
  3. Приточно-вытяжные. Это комбинированные системы, в которых используются одновременно приточные и вытяжные вентиляторы. Также в таких системах возможен монтаж моноблочных вентиляционных установок.

Распространенной причиной низкой эффективности вентиляционных систем может стать засорение их воздуховодов. Также к снижению качества работы вентиляции приводит установка мощных кухонных вытяжек отдельными жильцами.
Чтобы правильно подключить кухонную вытяжку, не нарушая при этом естественной вентиляции помещений, необходимо организовать выведение воздуха наружу через специально сделанный воздуховод с обязательным использованием обратного клапана.

Для того чтобы повысить эффективность работы вентиляции в квартире, следует в первую очередь определить причину, из-за которой система не справляется со своими функциями. Для этого нужно проверить работу вентиляционных каналов путем поднесения к их отверстиям небольшого листа бумаги. Если вытяжная система работает нормально, то бумага притягивается к отверстию и даже удерживается на нем. В противном случае следует принимать меры по обеспечению нормальной работы вытяжной вентиляции.

Для этого, в первую очередь, необходимо прочистить воздуховод с помощью специального ерша, одетого на гибкий резиновый шланг. Что касается прочистки общих вентиляционных каналов многоэтажных домов, то за нее отвечают представители специальных служб, которых и нужно привлекать для выполнения подобных работ.

Чтобы обеспечить необходимое движение воздуха в квартире, можно установить вытяжные вентиляторы, а также приточные клапаны.

Использование приточного клапана

Приточный клапан может быть установлен в современный оконный блок или в наружную стену помещения. В первом случае возможна его самостоятельная установка или покупка оконных систем, уже имеющих такое устройство в своей конструкции.

Что касается установки приточного клапана во внешней стене помещения, то она также не представляет особой сложности и может быть выполнена своими силами. Такой клапан монтируется над батареей отопления или под потолком. В первом случае появляется возможность несколько повысить температуру поступающего в квартиру воздуха в зимний период.

Для повышения эффективности функционирования такого клапана может использоваться вентилятор. В тех местностях, где средняя температура зимой опускается до низких значений, используют электрический подогрев воздуха в приточных клапанах.

С внешней стороны стены отверстие для забора воздуха закрывается решеткой, что позволяет избежать попадания в него пыли, мелкого мусора, насекомых и т. д.

Монтаж вытяжного вентилятора

Для осуществления качественной циркуляции воздуха в помещениях целесообразно использовать вытяжные вентиляторы. Такие устройства устанавливаются на вентиляционные отверстия воздуховодов в кухнях, туалетах и ванных комнатах.

Поскольку для работы этого устройства необходима электроэнергия, то его можно подключить к ближайшей распределительной коробке. В этом случае вентилятор должен быть снабжен автоматикой, реагирующей на изменение температуры или давления. При использовании более дешевых моделей, не предусматривающих автоматическое включение и отключение устройства, его можно подсоединить к цепи выключателя света. Таким образом, вентилятор будет включаться при каждом включении освещения в туалете или ванной комнате.

Монтаж приточно-вытяжной вентиляционной системы

Принудительное нагнетание и удаление воздуха в помещения квартиры на сегодняшний день позволяет добиться наиболее эффективной вентиляции помещений. Монтаж такой системы позволяет не только обеспечить квартиру свежим воздухом, но и дает возможность сделать дополнительную его фильтрацию, увлажнение, а также рекуперацию тепла. Для этих целей можно применять компактные моноблочные вентиляционные установки.

При использовании подобных устройств эффективная вентиляция осуществляется только в том помещении, где они установлены. Поэтому для обеспечения требуемого движения воздуха во всей квартире может понадобиться прокладка воздуховодов, которые монтируются под прикрытием подвесного потолка. Такое решение требует значительных финансовых затрат, однако обеспечивает абсолютно автономную вентиляцию всех помещений квартиры, не зависящую от состояния общей системы.

Таким образом, монтаж вентиляции в квартире вполне можно сделать самостоятельно. В большинстве случаев для обеспечения необходимого движения воздуха достаточно установить несколько приточных клапанов и вытяжной вентилятор.

mr-build.ru

Вентиляция в квартире своими руками

Исправно работающая вентиляция в доме может не напоминать о себе годами. Однако малейшие сбои в этой системе мгновенно отображаются на качестве воздуха в квартирах – окна запотевают, на стенах появляется плесень, а запахи из кухни или санузла распространяются во все помещения. Как организовать воздухообмен в квартире самостоятельно и повысить эффективность существующей вентиляционной системы? Попробуем разобраться в этих вопросах.

  1. Как устроена вентиляционная система многоквартирных домов
  2. Требования к вентиляции в квартире. Нормы воздухообмена
  3. Проверка эффективности вентиляции
  4. Варианты обустройства вентиляции в квартире своими руками
  5. Улучшение воздухообмена – прочистка вентиляционных каналов

Как устроена вентиляционная система многоквартирных домов

Вентиляционная система в частных и многоквартирных домах важна не меньше, чем отопление, электричество и водопровод. Эффективное функционирование этих составляющих – залог комфортного проживания. Вентиляционная система – комплексное и достаточно сложное понятие. Поэтому перед тем, как приступить к ее организации, необходимо понимать ее устройство и принцип работы.

В большинстве случаев жильцы квартир не задумываются об обустройстве вентиляции – это забота застройщика. На этапе строительства монтируются вентиляционные каналы и проходы, выходящие в ванну и кухню. Поступление свежего и удаление отработанного воздуха происходит естественным образом – посредством «сквозняка» через приоткрытую форточку, дверь или окно.

Естественный воздухообмен: схема вентиляции в квартире

Естественная вентиляция имеет ряд существенных достоинств:

  • автономность – воздухообмен не зависит от электричества;
  • невысокая стоимость оборудования и установки;
  • создание естественных условий, благоприятных для здоровья человека.

К минусам такой системы можно отнести зависимость функционирования от погодных условий:

  • сильный ветер провоцирует обратную тягу и из вентиляционного канала может «лететь» мусор с улицы;
  • для нормальной работы естественной вентиляции должно выполняться условие – температура в помещении выше, чем на улице.

Использование при возведении дома «недышащих» стройматериалов, установка герметичных, шумоизоляционных окон и дверей негативно влияет на воздухообмен в квартире. Естественная вентиляция не в полной мере выполняет свои функции и возникает необходимость в применении дополнительных устройств.

Альтернатива естественной вентиляции – обустройство принудительно-вытяжной и принудительно-приточной системы.

Принудительная вентиляция в квартире: фото

Принудительная вытяжная вентиляция в квартире основана на работе вентиляторов, которые способствуют эффективному выведению отработанных воздушных масс. Приборы монтируются в вентиляционные шахты санузла/кухни.

Особенность принудительной приточной вентиляции в квартире – подача воздуха через установленное приточное устройство (клапан), а удаление посредством естественной тяги.


Требования к вентиляции в квартире. Нормы воздухообмена

Согласно действующим санитарным нормам вентиляция считается достаточной, если в каждой комнате квартиры отработанный воздух полностью замещается свежим в течение 30 минут.

Можно самостоятельно определить оптимальное количество приточного воздуха. Необходимо сопоставить установленные нормы организации вентиляционной системы с площадью квартиры и количеством проживающих.

На 1 квадратный метр площади поток воздухообмена должен составлять не менее 3-х куб.м./час, а на 1 жильца – 30 куб.м./час

Исходя из описанных норм получится просчитать воздухообмен для конкретного случая и составить проект вентиляции квартиры.

Проверка эффективности вентиляции

Изначально в многоэтажных домах вентиляционный подвод есть в каждую квартиру от единого приточно-вытяжного канала. Однако иногда мощности действующей системы недостаточно для нормального уровня воздухообмена.

Проверить эффективность системы вентиляции и сделать вывод о качестве воздухообмена можно самостоятельно. Способы проверки:

  1. В любой комнате открыть форточку. К решетке вентиляционного прохода на кухне/санузле поднести лист бумаги (можно салфетку). Если бумага удерживается, то вентиляция работает исправно. В случае, когда салфетка падает, «воздушная» система нуждается в чистке или реконструкции.
  2. Зажженную свечку или спичку поднести к вентиляционному отверстию. Активное движение пламени свидетельствует о рабочем состоянии вентиляции. Если направление огонька не меняется – требуется чистка вентиляционных каналов.

Важно! Данные способы не целесообразно использовать в жаркую погоду, когда воздухообмен минимален

Варианты обустройства вентиляции в квартире своими руками


Монтаж вентиляции в квартире: принудительная приточно-вытяжная установка

Принудительная система вентиляции в квартире может быть реализована несколькими способами:

  • моноблочная установка;
  • наборная система.

В моноблочном комплексе все элементы собраны в единый корпус, оснащенный хорошей звукоизоляцией. Различают моноблоки приточно-вытяжного и приточного типа. Такая вентиляционная система оптимально подходит для квартир, так как она бесшумна и малогабаритна.

Моноблочный комплекс дополнительно можно оборудовать фильтром, увлажнителем воздуха и рекуператором. Через рекуператор проходит вытяжной и приточный воздуховод. Благодаря устройству отработанный воздух подогревает входящие потоки – это позволяет снизить расходы на обогрев помещения.

Совет. Приточная вентиляция в квартире с фильтрацией обеспечивает приток чистого, очищенного воздуха. Устройство фильтра выбирается исходя из качества втягиваемого воздуха

Наборная вентиляция собирается из отдельных деталей. Обычно она включает:

  • приточные/вытяжные вентиляторы;
  • теплообменник;
  • фильтр приточного/вытяжного воздуха;
  • систему автоматики;
  • калорифер;
  • увлажнитель/осушитель/обеззараживатель воздуха и другие устройства.


При условии незначительной мощности установку вентиляции в квартире по наборной схеме можно выполнить под фальш потолком. Размещение более мощной системы требует отдельного помещения, что в условиях квартиры затруднительно.

Расчет сечения воздуховода

Выбор размера сечения воздуховода желательно доверить специалисту. Однако при большом желании эту работу получится выполнить и самостоятельно.

На размер воздуховода оказывают влияние следующие факторы:

  1. Расход приточного/вытяжного воздуха за единицу времени.
  2. Пропускная способность. Значение параметра колеблется в диапазоне 1,5-8 м/с.
  3. Материал изготовления воздуховода. Чаще всего этот элемент делают из оцинкованной стали, но встречаются системы с воздуховодом из пластика, нержавеющей/черной стали.

Черная сталь обладает шероховатой поверхностью, которая повышает сопротивление воздушному потоку. Эта особенность требует увеличения диаметра приточного канала

Трубы воздуховода бывают круглой, овальной или прямоугольной формы. Их размеры определяются через значение эквивалентного диаметра.

Порядок расчета габаритов воздуховодов:

  1. Определить количество вытяжного или приточного потока по формуле: L=V*K, где L – искомое значение расхода воздуха; V – объем помещения; K – количество обновлений воздуха за час. Например, в квартире площадью 65 кв.м. и высотою потолка 2,5 м, оптимальный расход воздуха составляет (65*2,5)/2=81,25 куб.м./час.
  2. Произвести расчет вентиляционного канала по формуле: S=L/(W*3600), где W=1 м/с, а значение 3600 используется для связки единиц времени. Итак, S=81,25/3600=0,02257 кв.м.
  3. Перевести полученную величину в значение радиуса по формуле: R= √S/π. Согласно примеру радиус воздуховода будет равен: √0,02257/3,4=0,085 м или 8,5 см.
  4. Диаметр надо брать с округлением в большую сторону – около 20 см.

Совет. При выборе трубы нестандартного сечения (прямоугольного/квадратного) ее размеры должны составлять около 18*18 см (согласно условий примера)

Рекомендации по монтажу воздуховода

Крепление воздуховодов проводится специальными хомутами. Последовательность установки воздуховода можно разбить на несколько этапов:

  1. Определить высоту фиксации трубы.
  2. Первый воздуховод вставить в предусмотренное отверстие – обычно под потолком. Сделать самостоятельно такое отверстие вряд ли получится. Можно прибегнуть к помощи компаний, осуществляющих алмазное бурение.
  3. Около стены выполнить крепеж воздуховода. Опутать хомутом трубу и проверить ровность ее расположения.
  4. В потолке просверлить отверстие и закрепить один край хомута.
  5. Выполнить еще одно отверстие в потолке и зафиксировать второй край хомута так, чтоб воздуховод располагался горизонтально.
  6. Отступить расстояние от хомута 1,5-2 м и дополнительно зафиксировать трубу. Сборный воздуховод надо крепить в местах начала и конца каждой секции. Особое внимание следует уделить соединению секций – они фиксируются между собой винтами.

Горизонтальные воздуховоды следует обустроить вентиляторами. Выбор месторасположения и мощности вентилятора лучше доверить профессионалам.

Реконструкция системы вентиляции: монтаж приточного клапана и вытяжного устройства

Самостоятельно получится сделать вентиляцию в квартире, состоящую из приточного клапана и вытяжного устройства – вентилятора. Клапан монтируется в стене, обычно в промежутке между подоконником и батареей. Через встроенное отверстие поступает уличные воздух, немного прогревается ввиду близости батареи, и передается далее в помещение.

Порядок монтажа приточного клапана:

  1. В стене выбурить отверстие диаметром около 6-7 см под небольшим наклоном (5°) в сторону улицы.
  2. Вставить в отверстие воздуховод и утеплитель. Теплоизоляцию выполнить так, чтоб вокруг трубы не было щелей.
  3. На воздуховод надеть корпус клапана и отметить места крепления.
  4. Просверлить по разметке отверстия, установить дюбеля, приложить корпус и прикрутить к стене.
  5. В корпус вставить шумопоглотитель и прикрыть лицевой крышкой клапана.
  6. Снаружи стены на трубу установить наружную решетку.

Для повышения производительности вентиляционной системы используют вытяжные вентиляторы. При выборе и установке прибора следует руководствоваться некоторыми правилами:

  1. Мощность вентилятора для санузла равна семикратному объему помещения, для кухни – площадь комнаты надо умножить на 10.
  2. В ванной комнате лучше установить прибор, реагирующий на повышение влажности.
  3. Для туалета подойдет агрегат с таймером. После запуска через определенный промежуток времени вентилятор будет выключаться.
  4. В кухню желательно подобрать модель с мелкой сеткой – это убережет помещение от частичек мусора и насекомых.
  5. Вытяжной вентилятор санузла можно подключить к выключателю. Устройство будет запускаться одновременно с включением света в ванной.

Монтаж «вытяжки» выполняется согласно инструкции. Достаточно прикрепить корпус к стене при помощи саморезов.

Совет. Улучшению работы вентиляционной системы способствуют зазоры между полом и межкомнатными дверьми. Оптимальный размер щелей – 1-1,5 см

Улучшение воздухообмена – прочистка вентиляционных каналов

Если дом построен достаточно давно, то высока вероятность, что проблемы в работе вентиляции связаны с загрязнением воздуховодов. Для прочистки проходов надо обратиться в жилищное управление и вызвать соответствующих специалистов – самостоятельно полностью решить проблему не удастся.

Со стороны своей квартиры можно выполнить чистку широким ершиком, присоединенным к тонкому стальному или гибкому тросу. Самодельной конструкцией следует пройтись по видимому вентиляционному ходу. Незначительное загрязнение убирается и с помощью пылесоса с длинной трубой.

Важно! В процессе чистки вентиляционного канала надо быть крайне осторожным. Нередки случаи, когда в этих проходах обустраивают свои гнезда осы и мыши

strport.ru

Вентиляции в квартире своими руками: виды и особенности монтажа

Иногда в квартире или доме становится душно, или начинают надоедать кухонные и туалетные запахи, которые распространяются по всей жилой площади. Если такие проблемы имеют место быть, то пришло время задуматься о вентиляции в квартире или доме. Сегодня мы рассмотрим, как организовать все это самостоятельно. Приточная вентиляция в квартире с фильтрацией – это оптимальный вариант, но начнем разбираться с вопросами постепенно. Сначала рассмотрим вопрос о неполадках существующей вентиляции. Затем поговорим о том, как сделать вентиляцию в квартире своими руками.

Актуальность

Вообще, наличие вентиляция в квартире – это очень положительный момент. Вентиляция поможет не только избавиться от ненужных ароматов, но и удалит лишнюю влажность. Влажность – это очень опасный аспект для жилища. Дело в том, что она может привести к плесени и образованию грибка. Из-за этого обои могут начать вздуваться и отваливаться от стен. Ну, и в целом, влажность в квартире должна быть в пределах нормы, излишние показатели не идут на пользу вашему здоровью.

Сложность процесса

Вентиляцию в квартире можно организовать своими силами. Это совсем несложное мероприятие, оно не требует от вас каких-то особенных навыков и узкоспециализированного образования. Вы справитесь с задачей, если имеете базовые навыки работы со строительным инструментом. Сегодня мы подробно опишем процесс организации системы вентиляции в квартире. Если вы будете придерживаться этого плана, то у вас все получится.

Требования

Существуют специальные санитарные нормы, которые регламентируют все показатели данного вопроса. Считается достаточной вентиляция, если она во всех помещениях справляется с удалением отработанного воздуху и полностью заменяет его свежим, как минимум, два раза в час.

Если мы ведем речь про городское многоквартирное жилье, то тут система вентиляции в квартире изначально должна быть вмонтирована, из каждой квартиры она выводится в общий вентиляционный канал. Но бывают случаи, когда мощности стандартной системы мало. Иногда это — издержки планировки системы, а иногда данная ситуация усугубляется с годами. В любом случае, проблема сводится к тому, что системы вентиляции воздуха в квартире становится недостаточно, и она попросту начинает не справляться со своими задачами.

Для проверки эффективности системы не обязательно приглашать специалистов, можно выяснить этот момент самостоятельно. Вы можете использовать элементарные приемы, которые позволят вам судить о качестве воздухообмена самостоятельно.

Проверка вентиляции

Способ проверки прост – это обыкновенный лист бумаги. Начните с элементарной проверки вытяжки при помощи бумаги. Лист бумаги прикладывается к вытяжной вентиляции в квартире. В идеальном состоянии вытяжной системы, лист бумаги притянется к ней примерно с расстояния пяти сантиметров и будет удерживаться там.

Если лист не притягивает, то это значит, что ваша система не идеальна, но она все равно может быть достаточной. Приложите лист к системе вплотную, если он будет удерживаться, то не все так печально. Если лист упадет, то ваша система бесполезна и неисправна.

Диагностика проблем

Если диагностика вентиляции в квартире своими руками на чистоту каналов системы с листом бумаги зашла в тупик, то пора искать проблему. Делается это очень просто. Вам нужно открыть окна и двери в своей квартире, после этого нужно повторить вышеописанную проверку с листом бумаги. Если лист бумаги начнет прилипать к отдушине вентиляции, то с ходами системы полный порядок. При отсутствии изменений с проверкой с листом бумаге можно сделать вывод, что причина неполадок – это засор в канале вентиляционной системы.

Чистка каналов

Проверку с бумагой нужно провести у каждой отдушины. Если поведение листа бумаги будет различным, то проблема во внутренних каналах. Для устранения проблемы можно обойтись посудным ершиком, его нужно присоединить к гибкому и тонкому стальному тросу. Этим инструментом нужно будет пройтись по вентиляционному ходу. Кроме этого, можно удалить мусор из принудительной вентиляции в квартире, используя пылесос с длинной трубкой. Можно присоединить на шланг пылесоса обычный шланг для полива.

Если после таких манипуляций проблема не решится, то это значит, что проблема кроется на уровне главного вентиляционного хода. Читка аналогична описанным выше действиям. Если не удастся решить проблему самостоятельно, следует обратиться в соответствующие службы. Теперь поговорим о монтаже вентиляции в квартире своими собственными силами.

Планировка установки вентиляционных клапанов

Традиционно установка вентиляции в квартире планируется таким образом, что клапаны системы устанавливаются над радиаторами отопления (в пространстве до линии подоконников). Работу клапана можно описать простой схемой: посредством трубы системы вентиляции в клапан попадает уличный воздух, так как клапан находится близко к радиатору, то он (уличный воздух) будет прогреваться до комнатной температуры. Клапан конструктивно выполнен таким образом, что воздух, который поступает с улицы, будет очищен от частичек пыли. Это так называемая приточная вентиляция в квартире с фильтрацией.

Монтаж клапанов

Изначально требуется пробурить в стене отверстие, его диаметр должен равняться примерно 60-70 мм. Бурить нужно таким образом, чтобы будущее отверстие имело легкий уклон вниз (в сторону улицы), это необходимо для удаления конденсата. Бурить нужно при открытом окне, чтобы в созданное вами отверстие не начала засасываться пыль от выполняемых работ.

После того, как отверстие готово, нужно в него вставить подходящую по размерам трубу. Внешний конец этой трубы должен быть сделан заподлицо с общей стеновой поверхностью. А уже внутри помещения трубка должна выступать на расстоянии, которое приблизительно равно одному сантиметру.

Все зазоры между стеной трубкой необходимо заполнить монтажной пеной, трубку на стене с наружной стороны нужно закрыть специальной декоративной решеткой и заштукатурить вокруг, если это требуется. Далее, внутри помещения крепится короб из комплекта клапана, он фиксируется к стене на дюбеля. После этого короб заполняется шумопоглощающими материалами, которые также должны входить в комплект поставки клапана. Далее устанавливается клапан, и короб закрывается лицевой крышкой.

Чтобы добиться достаточного и равномерного поступления и распределения притока чистого свежего воздуха, такие клапаны нужно сделать в каждом помещении жилища. Один клапан может обеспечивать приток свежего воздуха около 30-45 м3 в час. По нормативам считается, что одному взрослому человеку для нормальной жизнедеятельности необходимо получать около 30 м3 свежего воздуха в час.

Ванная или туалет

Вентиляция в ванной в квартире имеет свои нюансы, впрочем, как и туалет. Тут необходима установка вентилятора вытяжного типа. В таких помещениях, как туалет или ванная комната, нужно получить максимальную эффективность и производительность приточно-вытяжной вентиляции для квартиры. Современные вытяжные вентиляторы – это стопроцентное решение такой задачи. Монтаж вентилятора прост, его можно производить самостоятельно.

Важно подобрать модель вентилятора, которая будет соответствовать помещению. Расчет прост. Объем помещения умножается на семь, и получаем необходимую мощность. Также нужно сказать, что для ванной лучше купить вентилятор, который дополнительно оснащен датчиком влажности. Датчик будет срабатывать автоматически, когда уровень влажности превысит норму.

Если говорить про туалет, то можно порекомендовать вытяжной вентилятор с таймером. Таймер настраивается таким образом, чтобы вентилятор периодически включался и выключался. Практика говорит о том, что это очень актуально и удобно.

В санузле многие специалисты рекомендуют подключать вентилятор напрямую к выключателю. Таким образом, вентилятор будет включаться тогда, когда включится свет. Но, если мы говорим про модели с таймерами, то такое подключение не актуально.

Установка вентилятора проста, она выполняется по указаниям в инструкции. Обычно все заключается в креплении корпуса вентилятора и сопутствующих деталей к стене с помощью саморезов или дюбелей.

Кухня

Зачастую на кухне достаточно вытяжки, но иногда этого мало, и требуется дополнительная вентиляция. Для кухни также подойдет вентилятор, аналогичный моделям в туалет или ванную комнату. Отличие составляет лишь подбор модели по мощности. В случае с кухней, ее объем умножают на десять и получают необходимую мощность электровентилятора для вытяжной системы. Монтаж аналогичен вышеописанному процессу по установке вентилятора вытяжки в ванной комнате или туалете.

Модель для кухни можно выбрать с дополнительной сеточкой. Это будет некая вентиляция в квартире с фильтрацией, сеточка защитит от просачивания различного мусора, насекомых и прочего.

Возвращаясь к разговору про кухонную вытяжку, все же это — локальная мера. Вытяжка удаляет запахи лишь с рабочей зоны, поэтому желательно решать вопрос для кухни глобально и дополнять вытяжку системой вентиляции кухни с вентилятором.

Вентиляция в частном доме

Если вы хотите организовать в своем доме систему вентиляции, то это необходимо делать еще на стадии проектирования. Таким образом вы сможете провести каналы системы в стенах и перекрытиях. Если говорить про уже готовые дома и создание в них системы вентиляции, то, к примеру, короба с каналами можно разместить под самым потолком, для каналов используется специальная вентиляционная труба. Для большей эстетичности трубу можно убрать в короб квадратной формы, такой короб можно создать, к примеру, из листов гипсокартона, выглядит все это эстетически привлекательно.

Важно понимать, что ваши каналы вентиляции должны быть всегда расположены выше, чем отдушины, это создает тягу, которая и является принципом работы всей системы вентиляции. Далее ваши каналы должны соединяться в один главный, и он (главный канал) должен подниматься вертикально вверх, желательно вывести этот канал выше конька крыши дома. Внешне его нужно оформить таким образом, чтобы в систему не попадали осадки. Для таких целей можно использовать уже готовые специальные трубы для вентиляций, они выполнены в виде «зонтика».

Подвал

Вентиляция в подвале дома – это качественная и надежная защита от образования плесени и сырости в помещении. Требования к подвальной вытяжке формулируются с учетом назначения помещений в подвале. Если площадь подвального помещения не превышает сорока-пятидесяти квадратных метров в малоэтажном строении (дом три и менее этажей, не считая цокольного этажа), то достаточно будет установить естественную вентиляцию.

Входное отверстие вентиляции закрывают декоративной решеткой, которая одновременно является защитой от проникновения в подвал грызунов. Отверстие приточной трубы в подвальном помещении обычно монтируется на расстоянии выше уровня пола приблизительно на тридцать сантиметров.

Вытяжку рекомендуется устанавливать по диагонали. Вход трубы делается приблизительно на двадцать сантиметров ниже потолка в подвальном помещении. На зиму устанавливается специальная заглушка (для защиты от попадания в подвал холодного воздуха). Система выводится на крышу, по возможности выше уровня ее конька, на крыше ставится труба типа «зонтик» с защитой от попадания в нее осадков.

Типы вентиляции

Различают два основных типа вентиляции. Первый тип – это естественная вентиляция (природная). Второй тип – это механическая вентиляция (принудительная). У каждого типа вентиляции есть свои особенности. Начнем с особенностей естественного вентилирования помещения.

Природный воздухообмен в жилых зданиях основан на разнице давления внутри помещения и на улице. Кроме этого принципа, в основу положены также воздействия ветра на здание. Температура в жилом помещении выше уличной, а это означает, что кислород в доме имеет более легкую структуру. Это заставляет его подниматься по шахтам вентиляции и выходить на улицу.

В жилом помещении происходит разрежение воздуха, оно затягивает свежий поток воздуха с улицы через специальные отверстия в конструкции дома. Поступившие воздушные массы имеют более тяжелую структуру, поэтому располагаются внизу помещений. Они воздействуют на легкий теплый воздух, и он (легкий теплый воздух) вытесняется из комнат наружу.

Ветер является ускорителем для такого воздушного обмена. С возрастанием разницы в температуре в помещении и на улице скорость воздушного обмена также растет. Этот же эффект наблюдается при повышении влажности вне дома.

Раньше организация такой вентиляции не требовалась, потому как она образовывалась сама. Местами поступления уличного воздуха в том случае являлись негерметичные окна, двери, а также пористые стены. Но современные материалы и технологии строительства полностью убирают эти дефекты. Именно по этой причине в наше время очень актуально организовывать приток свежего уличного воздуха через специальные клапаны, которые монтируются или в окна, или в стены здания.

Отработанный кислород в помещении в таком случае уходит через вертикальные вентиляционные каналы дома, их располагают обычно в кухне и санузле. Именно по ним воздух выводится наружу. Дополнительно проветривание можно устраивать с помощью открывания не некоторое время форточек окон.

Сильные стороны такой системы:

  • Экономичность. По сути, нет никаких дополнительных трат на покупку дополнительного оборудования.
  • Отсутствие аварий. Система простая, ломаться нечему, а также нет перебоев из-за отключения электроэнергии.
  • Надежность. Нет никакого регулярного технического обслуживания системы.
  • Работа системы бесшумна.
  • Есть возможность сочетания системы с очисткой воздуха и его кондиционированием.

Минусы системы:

  • Главный недостаток такой системы – это слабый воздухообмен. Это будет приводить к конденсату, накоплению неприятных запахов, образованию плесени, грибков и прочего. Все это грозит не только медленным разрушением дома, но и подрывает здоровье людей, которые проживают в таких условиях.
  • Естественная система циркуляции воздуха никак не регулирует объем удаляемого и подаваемого воздуха. Переработанный воздух или не успевает вовремя выводиться наружу, или же удаляется слишком быстро, а это потеря тепла в помещении.
  • В летнее время, когда образуется почти равенство температур как внутри помещения, так и снаружи, пропадает тяга воздуха, а это сводит движение воздуха в системе к нулю. Дома становится душно.

Природная (естественная) циркуляция в современном домостроении почти не применяется. Если она встречается, то только в сочетании с механической (принудительной) системой.

Принудительная система циркуляции воздуха организовывается человеком искусственно. Циркуляция воздуха осуществляется с помощью специальных нагнетательных приборов (различные вентиляторы, воздушные насосы, компрессоры). Такая система встречается в частных домах. Преимущества системы:

  • Система не зависит от колебания уличных температур, силы ветра и прочего.
  • Система позволяет подготавливать воздух, который попадает в помещение. Его можно сделать комфортным, предварительно подогреть или охладить, также есть возможность увлажнять и осушать воздушные массы и дополнительно их очищать.

Недостатки у принудительной схемы вентиляции также можно найти:

  • Дороговизна. Обустройство системы очень затратное, также сюда добавятся дополнительные траты на электропотребление системы.
  • Требуется регулярное эксплуатационное профилактическое обслуживание.

Итог

Теперь вы полностью владеете информацией в вопросе о том, как сделать вентиляцию в квартире. Это очень серьезный вопрос. Не стоит недооценивать важность системы вентиляции в квартире или доме. От чистого свежего воздуха многое зависит. Все познается в сравнении, есть такие категории людей, который себе в ущерб живут без системы вентиляциями годами, дыша плохим воздухом.

Этому нет объяснения, ведь, как выясняется, организовать систему вентиляции совсем не трудно и не слишком затратно в финансовом плане. Более того, вытяжная система не требует никаких вложений с годами, а ее обслуживание практически сведено к нулю. Требуется лишь устранение засоров, которые возникают крайне редко.

www.nastroy.net
