Беседка из дерева своими руками пошагово

простая беседка своими руками

Если есть свой сад, огород, значит, вам нужна беседка, это без вариантов! Сегодня все можно купить, но даже простая беседка может стоить значительных денег, не буду называть цены, в интернете море рекламы на эту тему. Зато помимо рекламы готовых конструкций, в сети также можно найти множество инструкций и мастер классов, как сделать беседку своими руками. Из множества вариантов мы рассмотрим только беседки из дерева, как самые популярные.



Из этой статьи вы узнаете:

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

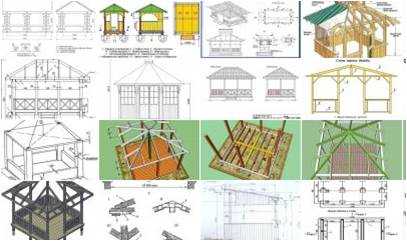

70 чертежей и макетов Квадратных беседок

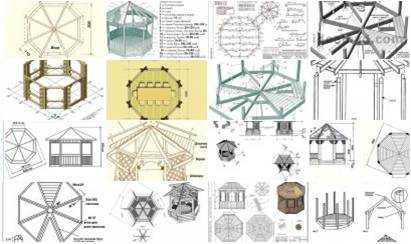

90 чертежей и макетов восьми- и шестиугольных беседок

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

В статье представлены в основном схемы, чертежи, есть также пошаговые фотографии и инструкции, все что удалось найти интересного в интернете. Под каждой галереей размещена ссылка на сайт, откуда взята информация, так что если заинтересуют подробности, всегда можете зайти на сайт первоисточника.


Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

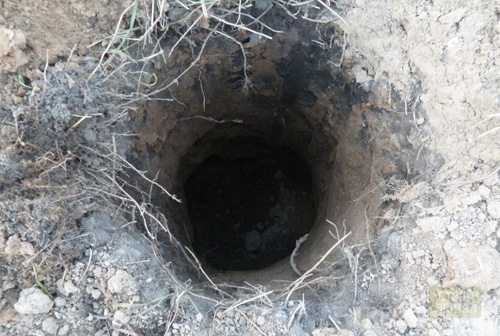

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.
  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Пошаговая инструкция в схемах по созданию двускатной крыши для квадратной беседки.

  1. Первый этап проекта заключается в изготовлении стропил. Обрежьте оба конца под углом 60 градусов, как показано в планах. Сделайте бороздки в нижней части стропил, чтобы они подходили к опорным балкам. Отметьте линии и обрежьте циркулярной пилой. Края обработайте наждачной бумагой.
  2. Установите стропила в верхней части беседке. Убедитесь, что они расположены равномерно Сделайте отверстия и вставьте винты, чтобы зафиксировать стропила к раме.
  3. Для сборки фронтонов нарежьте листы фанеры по форме и размеру и обработайте края наждачной бумаги. Установите листы на двускатные концы беседки. Совместите края и прибейте гвоздями не оставляя никаких зазоров между листами.
  4. При монтаже кровельных листов приложите листы фанеры к стропилам, используя шаблон, показанный на диаграмме. Дрелью просверлите направляющие отверстия и вставьте винты вдоль стропил, не оставляя зазоров.
  5. Покройте крышу рубероидом, убедившись, что полосы перекрываются, по крайней мере, на 5 см. Закрепите рубероид на листы фанеры кровельными скобами. Кроме того, необходимо вырезать кусок для верхнего гребня.
  6. Прикрепите балясины с грунтозацепами, убедившись, что вы поместили их на одинаковом расстоянии. Дрелью сделайте отверстия и закрепите балясины к рейкам с помощью винтов.
  7. И последнее, прикрепите поручни в верхней части компонентов. Просверлите отверстия и вставьте винты для фиксации ламели на место. Заполните отверстия деревянной замазкой и выровняйте поверхность наждачной бумагой.
  8. Покройте древесину краской или морилкой, чтобы защитить от порчи и улучшить внешний вид беседки. Необходимые материалы для строительство здесь не указаны, их очень много, если  интересует, посмотрите на сайте, ссылка под галереей.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans

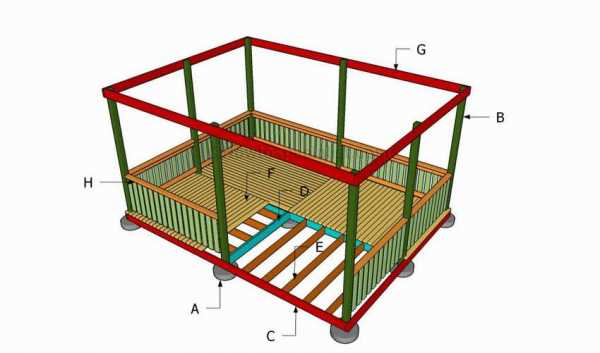

Прямоугольная беседка своими руками

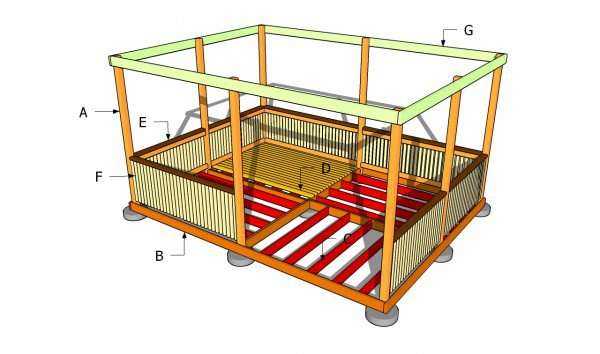

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

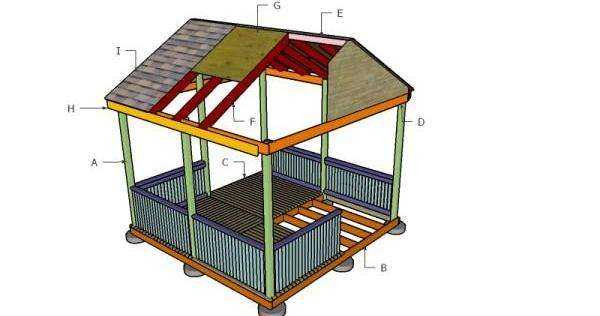

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день. Этапы, которые вы видите на пошаговых схемах, включают в себя:

  • Разметку, где необходимо проверить углы, используя столярный квадрат и измерения диагоналей прямоугольника.
  • Монтаж столбов.
  • Установка внешних балок.
  • Установка промежуточных балок.
  • Следующий шаг монтаж средних балок, где вам нужно прикрепить лаги к середине столбов и зафиксировать оцинкованными винтами.
  • Установка промежуточных стропил, здесь очень важно выровнять лаги, чтобы распределить  правильно вес.
  • Монтаж настила, где важно правильно забить гвозди между планками, чтобы был естественный стек, это защитит компоненты от лишней влаги. Монтаж верхних перекладин, при этом используйте уровень, чтобы убедиться, что верхние пластины в горизонтальном положении.
  • Установка перил, это не сложно, но основная задача состоит в том, чтобы выбрать дизайн, который соответствует стилю вашего дома и сада.
  • Установка балясин.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

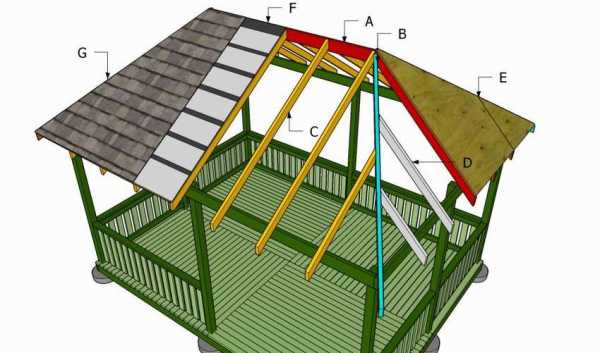

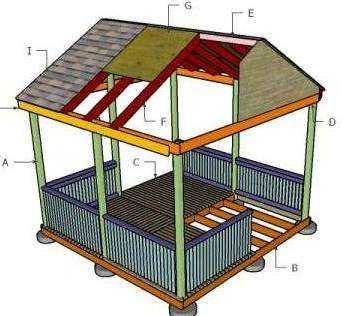

Здесь показано, как построить двускатную крышу для прямоугольной беседки. Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем. Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

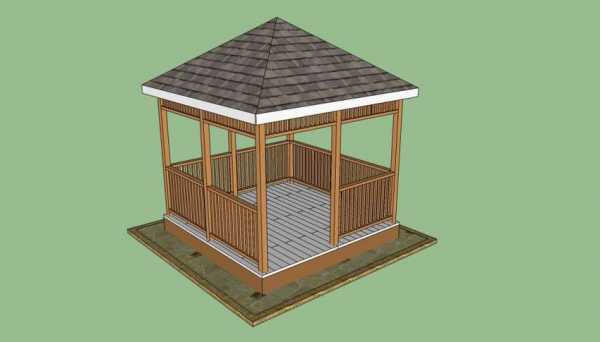

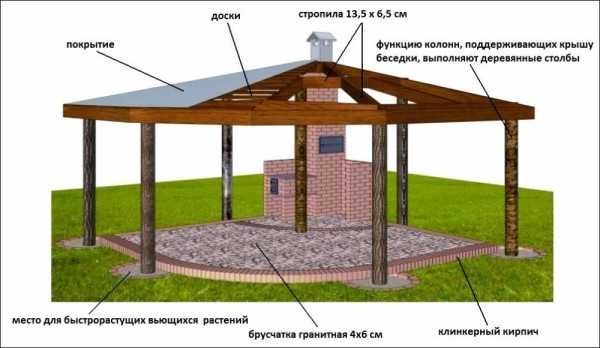

Беседка с четырехскатной крышей своими руками

Строительство квадратной беседки своими руками дело не простое, нужно учитывать навыки, которые вы должны освоить, а также инструменты и материалы, необходимые для выполнения работ. Тем не менее, если правильно составить план, который будет соответствовать вкусам и потребностям, и конечно бюджету, а также использовать правильные методы деревообработки, можно построить вполне приличную беседку. Купить готовый комплект или нанять профессионала, тоже вариант, но если бюджет ограничен, пожалуй,

сделать беседку своими руками будет лучшим решением. Выбор правильных планов и дизайна является реальной проблемой, так как альтернатив масса. Поэтому вы с самого начала должны записать необходимые функции и бюджет на бумаге. Потом необходимо разработать план с учетом нужных материалов и инструментов. Купить правильные материалы для наружных конструкций, чтобы беседка через месяц не рассыпалась. В общем, пошаговые схемы в галерее, описание каждого шага можете прочитать на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/wooden-gazebo-plans

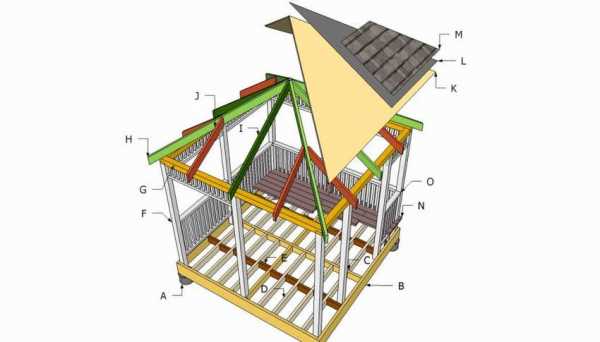

Еще один пример, как сделать квадратную беседку с четырехскатной крышей. В принципе, это то же, что и предыдущая, только более подробно показано, как сделать крышу для беседки и перила. Вам необходимо правильно спроектировать открытую беседку. Нужно решить, какие будут размеры и если, например, захотите добавить барбекю или мангал, это нужно учесть при планировании. Варианты практически безграничны, но вы должны помнить, что каждая  добавочная функция подразумевает дополнительные расходы, поэтому надо держать баланс между выгодами и затратами. Выбор правильного дизайна для беседки является жестким решением, так как есть много потенциальных альтернатив: с одной стороны, можете построить восьмиугольную беседку, прямоугольную конструкцию или просто квадратную. В этом статьей показано, как построить квадратную беседку за пару выходных, при этом значительно сэкономив. Все это не так сложно, при условии, что умеете держать в руках молоток и пользоваться ручной пилой.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo

Беседка для дачи своими руками из дерева

Здесь показано, как сделать квадратную садовую беседку с четырехскатной крышей уже не в схемах, а в наглядных пошаговых фото. Для постройки использовался стандартный материал – доска, брус, рубероид. Нестандартным было только решения использовать канализационную трубу диаметром 125 мм для строительства фундамента под опорные столбы. На фото показаны все этапы работы, от разметки и заливки столбчатого фундамента до крепления кровли. По-моему, отличный вариант для дачи, легкая и простая конструкция без особых претензий.

Источник фото usamodelkina.ru/8593-legkaya-sadovaya-besedka-svoimi-rukami.html

Красивая беседка из дерева своими руками

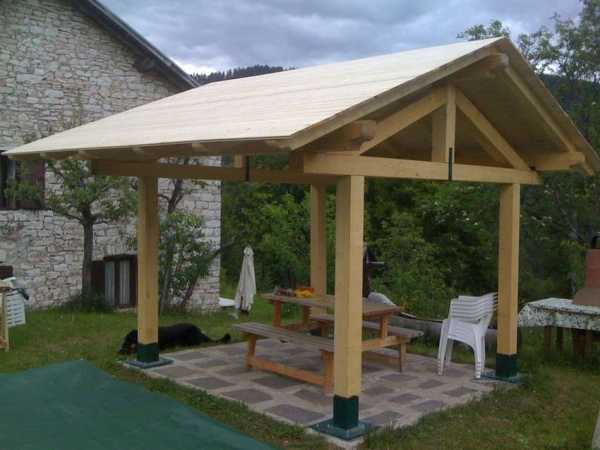

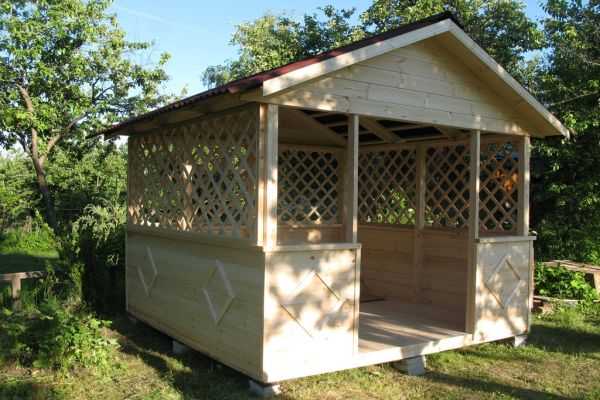

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.html
Автор forester86

Садовая беседка своими руками

Этот проект, конечно, более масштабный. Чтобы построить садовую беседку своими руками не обязательно быть столяром высокого разряда или мастером на все руки, хотя не помешало бы. Здесь показаны все этапы строительства.

  • Работы начинаются с разметки. Для обеспечения надлежащего дренажа и предотвращения роста травы и сорняков снимите дерн и около 10 см грунта.
  • Затем засыпьте подготовленный участок гравием.
  • Затем установите формы для точечного фундамента и залейте их бетоном наполовину.
  • Используйте уровень, чтобы убедиться, что вершина каждой формы находятся на одинаковой высоте.
  • В данном случае рельеф слегка наклонный, поэтому высота форм для каждого отверстия другая.
  • На втором фото вы видите прибор, лазерный уровень, который использовался для разметки.

Дальше все подробности описывать не буду, на фотографиях все показано довольно хорошо, а детальные инструкции можно прочитать на сайте, ссылка под галереей.

Источник фото www.scout.com/home/build/story/1386859-build-a-hip-roof-gazebo

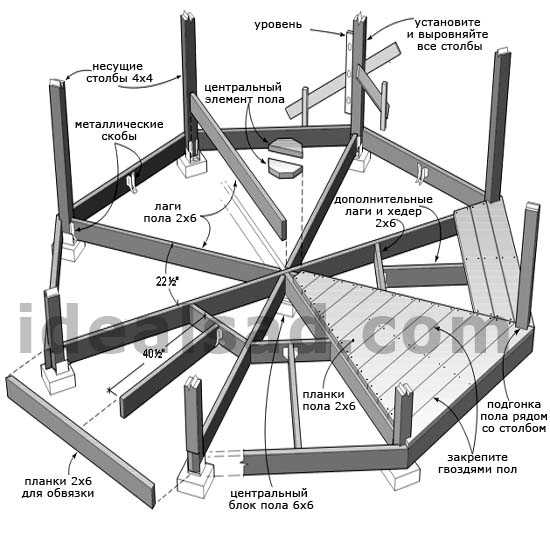

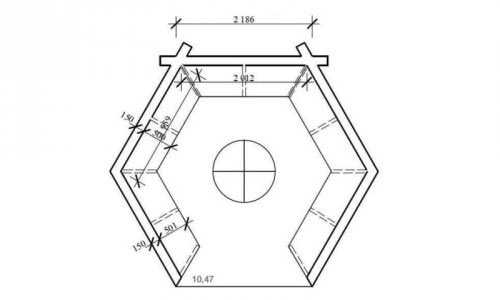

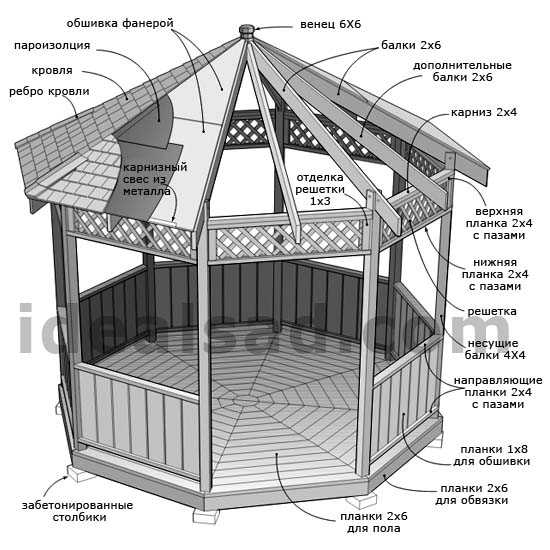

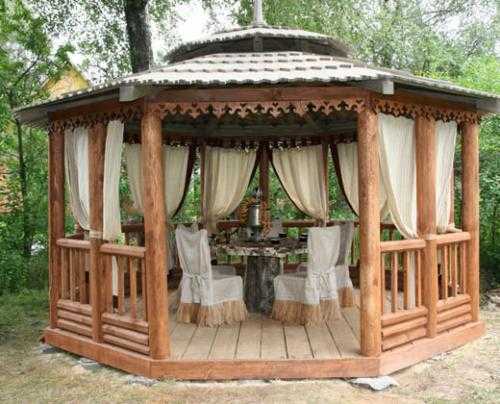

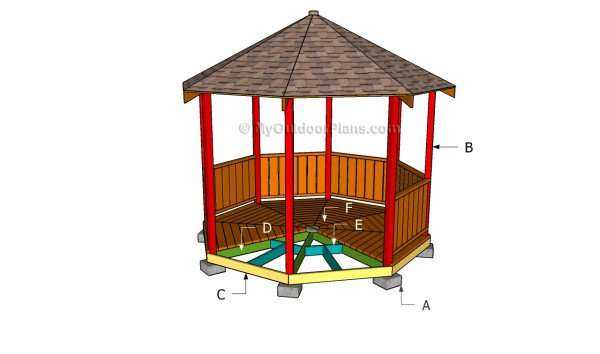

Восьмиугольная беседка своими руками

Здесь показаны три этапа строительства – основной части, крыши и перил. Восьмиугольная беседка это более сложная конструкция по сравнению с прямоугольной или квадратной формой, так как требует больше материалов и более сложных операций с древесиной. Тем не менее, это не повод, чтобы отказываться от строительства, если использовать правильные чертежи для работы и планировать каждый аспект проекта. По представленным планам можно построить восьмиугольную беседку своими руками за 2 – 3 дня. Подробные инструкции писать не буду, вы их можете прочитать на сайте, но несколько советов.

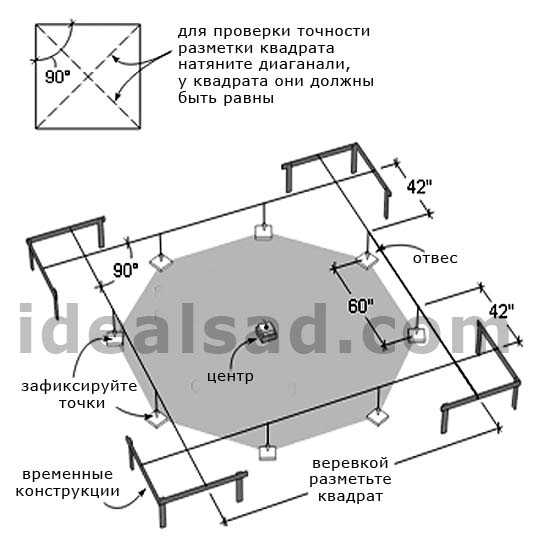

  • Первый шаг, это разметка. Самый простой способ выложить восьмиугольник – сделать квадрат и обрезать углы, пока не получите нужную форму.
  • Средние балки устанавливайте с использованием шаблона, показанного на картинках.
  • Используйте хорошую пилу, чтобы сделать порезы углов, это необходимо для создания жестких швов.
  • Используйте водостойкий клей для соединений, чтобы укрепить связь.
  • Проверьте, чтобы основные балки были перпендикулярными с помощью столярного угольника.
  • При установке настила не забудьте про зенковку винтов и про небольшой зазор между досками для дренажа.
  • При установке верхних перекладин обрежьте концы верхних планок под углом 67.5º. Установите деревянную планку между стойками и зафиксируйте оцинкованными винтами.
  • При установке нового компонента на место проверти отвесом каждую опору.

Источник фото myoutdoorplans.com/pergola/free-gazebo-plans

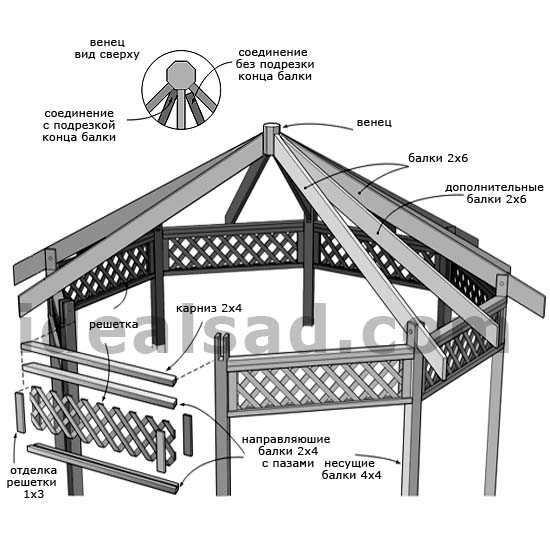

Как сделать крышу на беседке

Установки крыши, это следующий этап строительства восьмиугольной беседки своими руками. Представленные схемы поэтапного строительства дадут вам лучшее представление о процессе. Если планировать каждый аспект как можно более подробно, вы сможете, во-первых, предотвратить возможные ошибки, и во-вторых, сделать крышу даже с минимальным опытом. Как установить столбы и накрыть настил пола вы уже знаете, для строительства крыша, конечно, надо больше навыков, так что если есть возможность, обратитесь к друзьям, у которых, возможно больше опыта в этом деле. Строительство крыши для восьмиугольной беседки на первый взгляд кажется сложным, но все не так страшно, главное, внимание и точный расчет.

  • Начинайте со стропил, необходимо обрезать оба конца на 63.5 градуса с помощью торцовочной пилы. Один конец закрепляете к столбам, а второй должен быть зафиксирован в центре стропил. Убедитесь, что вы идеально  все выровняли, иначе крыша не будет симметричной.
  • В общем, крепление стропил и крепление кровельных реек, но не забывайте, что все лучше фиксировать оцинкованными винтами. В качестве альтернативы, вы можете вырезать треугольники из фанеры и закрепить их гвоздями.
  • Независимо от выбора, необходимы точные измерения и делать соответствующие разрезы циркулярной пилой.
  • Затем накройте всю поверхность крыши толем, начиная с нижней до верхней части. Убедитесь, что полоски толя перекрываются по меньшей мере на 5 см, чтобы создать водонепроницаемую крышку для обрамления крыши.
  • После того, как покроете всю поверхность, закройте края полосками рубероида и зафиксируйте их с помощью скоб.
  • Одним из последних этапов является установка черепицы. Для этого лучше почитать инструкцию, если нет опыта в этой области.

Источник фото myoutdoorplans.com/gazebo/gazebo-roof-framing

Перила для беседки

Перила, это завершающий этап. Есть много планов, по которым можно сделать перила для восьмигранной беседки, поэтому убедитесь, чтобы их внешний вид соответствовал стилю беседки и вашим вкусам. Первый шаг заключается в создании нижних и верхних направляющих. Используйте фрезер, чтобы сделать широкий и глубокий канал в рейках, как показано на схеме. Эти каналы будут плотно фиксировать балясины. Затем идет установка нижних поперечин, проверьте уровнем, чтобы они лежали строго горизонтально. Повторите процесс на остальных 6-ти сторонах беседки. И последний шаг установка перил. Перед сверлением направляющих отверстий и затяжки винтов убедитесь, что они равномерно распределены. Поместите деревянный блок между планками, чтобы получились последовательные пробелы. Очень важно зафиксировать планку с помощью винтов перед установкой верхней перекладины.  Проверьте, чтобы все детали плотно прилегали, винты находились на одном уровне с деревянной поверхностью.

Источник фото myoutdoorplans.com/gazebo/how-to-build-gazebo-railings

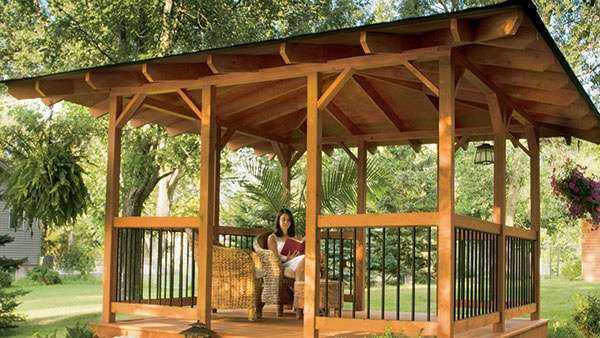

Как сделать деревянную беседку

Здесь показано, как построить восьмиугольную деревянную беседку своими руками с шатровой крышей. Это не является исчерпывающим трактатом всего процесса, хотя на пошаговых фото автор постарался отобразить все этапы довольно подробно. Примечание: неизбежные изменения в процессе строительства потребуют изменить некоторые детали. Все размеры приведены для этой конкретной беседки, вы же можете изменять их по своему усмотрению. Все пиломатериалы рассчитаны для внешнего использования, а крепежные детали оцинкованы. Крыша изготовлена из фанеры «CDX», что по рейтингу означает низкое качество, но, безусловно, это самый сильный вид фанеры в строительной области. Теперь о планировании, схема довольно проста. Восьмиугольник это просто квадрат со срезанными углами. Начните с создания квадрата. Для этого с помощью рулетки, колышков и шнура размечается квадрат, делится на 8 частей и с помощью строительного уровня и шнура срезаются углы. В результате получим правильный восьмиугольник. Дальше порядок работы смотрите на пошаговых фото, если что-то непонятно, очень подробные инструкции вы найдете на сайте, ссылка под галереей.

Источник фото homefixated.com/build-your-own-gazebo

Как построить беседку своими руками 3 проекта

Здесь представлено три проекта с пошаговыми фото, как построить деревянную шестиугольную беседку своими руками. Все этапы строительства уже описывались выше, они простые и понятные. Вариантов для строительства, как и видов деревянных беседок, естественно, очень много, у каждого проекта есть свои нюансы. Эти три проекта особой сложностью не отличаются, но если заинтересует более подробное описание каждого этапа, ссылки на сайты находятся под галереями. Вот первый проект, шестиугольная беседка с «крыльцом».

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

Здесь представлены несколько схем и ознакомительные фото с этапами строительства.

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

15 шагов, как построить деревянную беседку своими руками. Это проект, который каждый может реализовать с небольшой помощью за два дня. Из инструментов вам понадобится в основном дрель и молоток.

Источник фото www.diynetwork.com/how-to/outdoors/structures/how-to-build-a-gazebo-from-a-kit

Беседка разборная для дачи

Портативная беседка разборная для дачи на все случаи. Конструкция легко складывается и подходит для любого рельефа. Является хорошим дополнением для любого участка, можно устанавливать в разных местах, обеспечивая новую точку зрения, с которой приятно наслаждаться садом или ландшафтом. Прекрасно обеспечивают тень от солнца и укрытия от дождя, что дает  больше времени наслаждаться природой. Части беседки не занимают много места и могут легко храниться в гараже или под навесом. Данная конструкция исключает столярную фантазию, которая обычно ассоциируется с восьмигранной крышей и стенами. Вместо этого автор использовал петли, на которые крепятся стены и зонтик для крыши. Стоимость конструкции приблизительно 200$,ну и плюс зонтик. Готовая конструкция раскладывается на четыре навесных пары стеновых панелей и восемь комплектаций плат. Секции стен соединяются с двенадцатью петлями, это занимает менее 30 минут, чтобы собрать или разобрать беседку. Тем не менее, структура очень ус

www.novamett.ru

своими руками проектируем и строим

Содержание статьи

Древесина является самым популярным строительным материалом. Сделав чертеж беседки из дерева своими руками, можно без особого труда возвести это сооружение. Без беседки невозможно представить двор дачи или частного дома. Как правило, в летнее время она становится центром притяжения для всех обитателей загородных апартаментов. В беседке проводятся обеды и ужины, чаепития, душевные беседы по вечерам. Правильно спланированная работа позволит построить беседку из дерева быстро и недорого.

Виды дачных беседок

Прежде, чем приступить к строительству, необходимо определиться с местом расположения, типом и размером будущего сооружения.

Беседки могут примыкать к какому-нибудь зданию (дом, гараж, сарай, баня) или стоять отдельно.

Беседка своими руками может быть изготовлена в таком виде:

  1. Открытом. Как правило, подобные строения делаются на дачах, где хозяева живут только в теплое время года. Конструкция таких построек довольно проста. Они состоят из опор, крыши и легкого ограждения.
  2. Полузакрытом. Такие беседки имеют одну или две глухие стены, которые защищают пространство от ветра, солнца и осадков. В них можно находиться в любую погоду, ставить мебель, бытовую технику и барбекю.

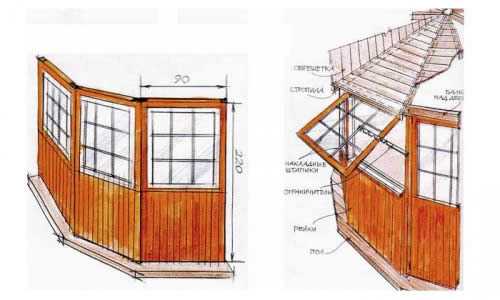

  3. Закрытом. Строения этого типа напоминают трансформеры. В холодную пору года они полностью закрыты стенами, дверями и окнами. С приходом тепла часть стен и оборудования демонтируется и убирается в сарай. При наличии электричества в беседках закрытого типа можно жить даже зимой.

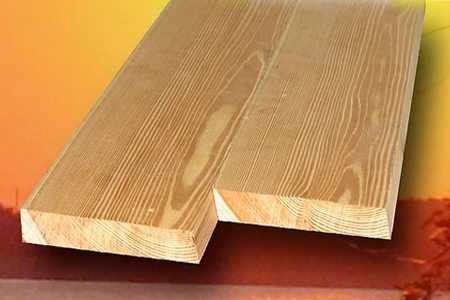

Если с материалом для строительства каркаса все понятно — это брус, то кровля может быть изготовлена из самого разнообразного материала.

Как правило, наиболее часто встречается такой тип кровли:

  • шифер;
  • сотовый поликарбонат;
  • глиняная и металлическая черепица;
  • профилированный лист;
  • рубероид;
  • битумная плитка;
  • пластик;
  • листовое железо.

У каждого материала есть своя цена, плюсы и минусы. Кроме этих факторов, следует ориентироваться на окружающий ландшафт двора. Кроме практических качеств, беседка должна нести определенную эстетическую нагрузку.

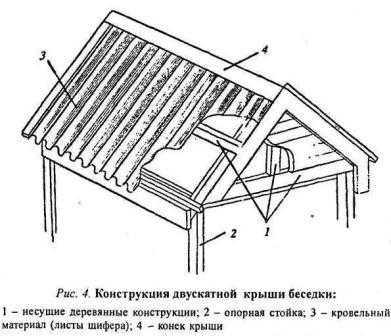

Беседка своими руками может быть изготовлена с крышей такой формы:

  • односкатной;
  • двускатной;
  • куполообразной;
  • вогнутой;
  • выгнутой;
  • волнистой;
  • пирамидальной.

Выбор формы крыши проводится с учетом ветровой и снеговой нагрузки, архитектурных особенностей строений во дворе и собственных строительных навыков.

Проектирование беседки

Любое строительство начинается с листа бумаги. Начать нужно с определения места, где будет стоять беседка. Для этого делается схема двора, на которой опытным путем определяется место расположения строения. Не следует его устанавливать рядом с дорогой, туалетом и высокими деревьями. Следует убедиться, что под беседкой не проходят коммуникации. В случае неисправности добраться до них будет крайне затруднительно.

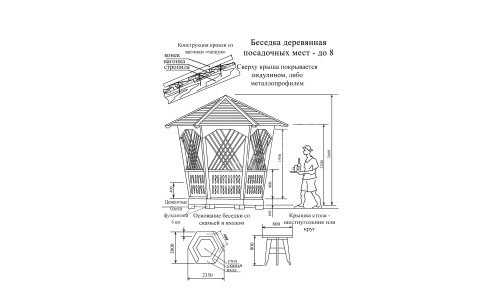

Для того, чтобы выполнить своими руками чертежи деревянной беседки, достаточно навыков, полученных в средней школе.

Чертежи беседок из дерева обязательно должны включать в себя такие элементы:

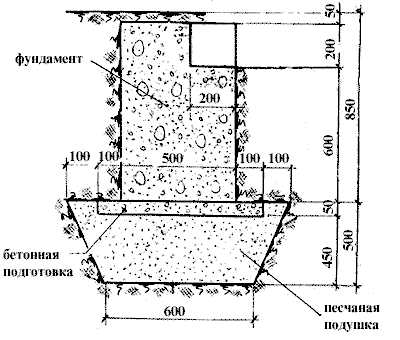

  1. Фундамент. В дачном строительстве применяются плиточные, ленточные, столбчатые и свайные фундаменты. Для легких строений из дерева вполне достаточно обустроить ленточный или столбчатый фундамент. Если строение будет временное, то лучше использовать винтовые сваи. После демонтажа беседки их можно выкрутить из грунта и использовать на новом месте.
  2. Опоры. Для возведения опор используется оцилиндрованное бревно, массивный или клееный брус. Чтобы повысить их устойчивость к огню и сырости, древесина пропитывается антипиреном и антисептиком. Хороший эффект дает применение древесного лака. Если наносить его каждый год, то сооружение из дерева может простоять несколько десятилетий.
  3. Ограждение. Для него используется брус, плоский шифер или вагонка. Желательно делать ограждение из плотных материалов, чтобы во внутреннее пространство беседки ветром не наносило сухие листья, мусор и пыль.
  4. Каркас для кровельного покрытия. Как правило, для его изготовления используется брус и доска.
  5. Расположение кровельного материала. При проектировании следует учитывать перекрытие листов.

На основе чертежа проводится расчет строительных материалов. Габариты беседки целесообразно подогнать под размеры стандартного бруса, чтобы избежать большого количества отходов.

Последовательность строительства

Беседка своими руками может быть построена без посторонней помощи и привлечения строительной техники.

Для работы потребуется:

  • лопата;
  • строительный уровень;
  • болгарка;
  • сварочный аппарат;
  • ножовка по дереву;
  • шуруповерт;
  • молоток;
  • брус 150×150 мм, 50×50 мм;
  • доска 20 мм;
  • кровельный материал;
  • гвозди и саморезы.

Строительство проводится в такой последовательности:

  1. Площадка очищается от травы, кустов и мусора. Снимается верхний слой грунта.
  2. Проводится разметка. Проверяется правильность измерений по сторонам контура и его диагоналям.
  3. Выкапывается котлован для фундамента. В канаву засыпается песок, монтируется опалубка и укладывается арматурный каркас. По углам устанавливаются закладные для крепления опор. Проводится непрерывная заливка бетона.
  4. Пока бетон набирает прочность, внутри фундамента выкладывается тротуарная плитка. Такое покрытие успешно выдерживает любые климатические и погодные условия. Если беседка закрытого типа, то лучше обустроить пол из досок, уложенных на лаги.
  5. К закладным деталям прикрепляются опоры. Проводится их выравнивание и обвязка по верхнему краю.
  6. Между опорами закрепляются две поперечины из бруса 50×50 мм. Они устанавливаются на высоте 10 см и 100 см от фундамента.

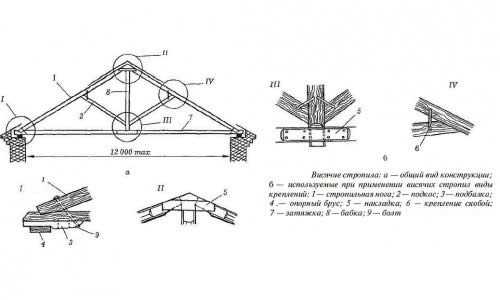

  7. Согласно проекту изготавливается система стропил и обрешетка.
  8. Проводится окончательное покрытие дерева морилкой, лаком или краской.
  9. На обрешетку крыши укладывается кровельный материал.
  10. К поперечинам прикрепляется выбранный листовой материал или вагонка.

После этого в беседку можно заводить электричество и устанавливать мебель.

chudesniydom.ru

видео-инструкция как построить, проекты, фото

Сегодня беседка является одной из самых востребованных построек на загородном участке, поскольку это не только украшение и дополнение к ландшафту, но строение незаменимое для отдыха компанией.

Однако, купить готовую беседку далеко не всем доступное решение, поэтому мы рассмотрим вариант, как построить конструкцию самому, используя чертежи простых беседок своими руками.

Фото очень простого строения, которое не требует сложных расчётов и чертежей

От чертежа до финального аккорда

Чертеж, пусть даже самый простой, в виде наброска, является отправной точкой любого строительства.

Можно определить основные моменты, которые должны быть в чертеже:

  • Общая площадь постройки.
  • Длина сторон. В данном случае можно говорить не об обязательно квадратном строении с равной длиной каждой стороны.
  • Сечение выбранного материала, бруса, металлической трубы, доски.
  • Расположение входа, перил.
  • Количество и площадь застеклённого пространства стен, если речь идет о беседке из ПВХ.

Пример простого чертежа простой конструкции

Конструкция беседки

Беседки классифицируются:

  • Переносные — устанавливаются в начале сезона, и разбираются в конце.
  • Стационарные — строятся на постоянной основе, поэтому, особое внимание необходимо будет уделить основанию.

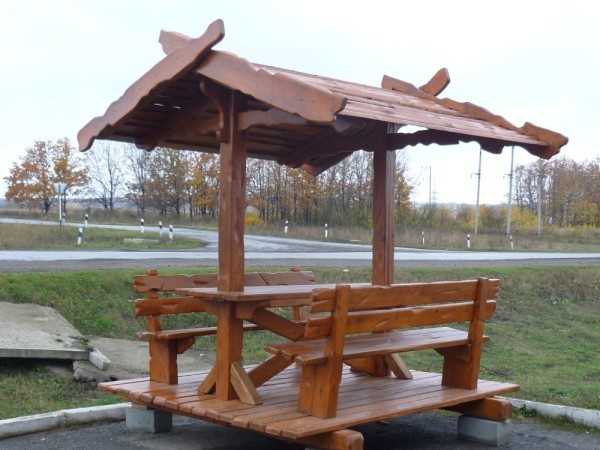

Простая переносная конструкция, которую можно устанавливать в любой части загородного участка

Если беседка планируется легкой, тогда достаточно небольшого заасфальтированного участка, если же, строение будет основательным, тогда необходимо делать опору на сваях или фундамент.

Преимущество первого варианта состоит в его мобильности, недостаток, дважды в год надо монтировать и демонтировать. Второй вариант более монументальный и дает больше возможностей, однако, и стоить будет значительно дороже.

Первые шаги

Определив место расположения, можно приниматься за чертежи самой простой беседки своими руками. Для этого потребуется указать все основные цифры и сразу все подсчитать.

Для примера, можно взять простое строение 3х4 из бруса разного сечения, и все указать в чертеже вместе с фундаментом.

  • Указывается место для установки свай-столбов.
  • Рассчитывается нижняя обвязка, для этого нужен периметр, а это 14 погонных метров бруса.
  • Указывается сечение бруса. В принципе можно использовать для всего каркаса брус сечением 100х100 мм, или специально для нижнего венца, купить брус 100х150 мм.
  • Указывается расположение дополнительных опорных столбов, если они есть, помимо угловых.

Что касается кровли, то здесь может быть огромное количество проектных предложений:

  • от простых, двускатных,
  • до сложных решений настоящего «кровельного ансамбля».

Выбор остается за застройщиком.

Статьи по теме:

Фундамент

Процесс пошагово можно описать следующим образом:

  • Участок под фундамент для беседки необходимо очистить от мусора, камней, растений.
  • Срезать верхний слой почвы на 10 см.
  • Затем по углам беседки и в центре двух широких стен выройте ямы для бетонирования столбов, глубиной около 0,5 метра, и размерами 30х30 см.

Пример чертежа под фундамент в виде бетонных столбов

  • Вырытые для фундамента ямы на 10% засыпьте щебнем и тщательно утрамбуйте, это создаст надежное основание и хороший дренаж.
  • В яму устанавливается арматура, можно заранее связанную, можно просто воткнуть в грунт по несколько штырей.
  • Далее устанавливается «стакан» из рубероида, который будет выполнять и функцию опалубки.
  • Замешивается бетонный раствор в пропорциях 1х4х4, где на одну часть цемента марки от М200 приходится по 4 части песка и гравия.
  • Бетон заливается и вибрируется, чтобы в теле будущего столба не оставались воздушные карманы.

Яма под будущую бетонную сваю, на которой и будет стоять конструкция

Совет!
Вокруг беседки обязательно оставьте небольшое пространство, свободное место, даже в самых узких местах оставьте проход, так, чтобы спокойно мог пройти человек.
Простое дополнение позволит упростить ход строительных работ и последующие ремонты.

Пол и крыша

Простой проект беседки предусматривает первым шагом обвязать нижний и верхний венец. Производится обвязка не только при помощи простого замка, но и дополнительно усиливается металлическим уголком.

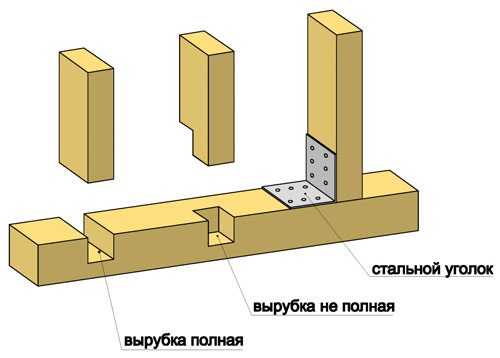

Несколько схематических примеров стыковки бруса

Пол можно сделать как приподнятый над поверхностью земли, так и на одном уровне. В первом случае необходимо сформировать его основу. Для этого между опорными столбами прокладывают брус, а для дополнительной стяжки, еще один брус, посередине противоположной стороны.

Основанием для пола послужит обрезная доска. Если пол будет на уровне земли, то основанием может служить тротуарная плитка.

Обрезанная доска идеально может подойти для пола в беседке

Крыша может быть:

  • Двухскатной, из 4 стропил, проложенных от каждой из сторон, и соединенных горизонтальной поперечиной.
  • Четырехскатной, из 8 стропил: 4 – от каждого угла, и 4 – от центра с каждой стороны.

Простая двускатная крыша в виде понятного чертежа

Важно!
Перед началом строительства пропитайте все изготовленные из дерева элементы изолирующими от влаги составами (к примеру, олифой) – таким образом, вы увеличите срок их эксплуатации.

Статьи по теме:

Кровля

Изучая чертежи — как построить простую беседку своими руками,можно отметить, что многие предусматривают в качестве основания крыши для беседки использовать фанеру. Она крепится на оцинкованные саморезы.

В качестве материала для кровли можно использовать гибкую черепицу, кроме того, ее обрезки можно использовать для перекрытия стыков на углах. Не забудьте сделать отводы для дождевой воды.

Коммуникации

О коммуникациях стоит побеспокоиться заранее. Все зависит от того, какого уровня беседку вы планируете строить, но электричество будет нужно в любом случае, поэтому, стоит позаботиться о разводке кабелей до начала отделочных работ.

Кабель прокладывайте только в гофрошланге, что обезопасит беседку от пожара от короткого замыкания. Не забудьте установить закладные для розеток и выключателей, подготовить гнезда для светильников.

Стены

При возведении стен беседки необходимо учесть планы на ее дальнейшую эксплуатацию:

  • Будет ли она использоваться только летом, или в зимний период тоже планируются выезды на природу.
  • В любом случае одну из стен надо сделать глухой, поскольку это создаст препятствие ветру и избавит от сквозняков.
  • Если вы планируете построить всесезонную беседку, тогда придется проводить внутренние, отделочные работы. Постарайтесь подгадать хорошую погоду для проведения отделочных работ, иначе повышенная влажность может свести усилия на нет.
  • Самым приемлемым вариантом напольного покрытия может послужить линолеум, но если позволяют средства, то можно использовать и ламинат или ковролин. В таких случаях, как основание можно использовать ДСП, предварительно обработанное олифой и хорошо просушенное. Инструкция работы с напольными покрытиями достаточно проста.
  • Если вы строите всесезонную беседку, то пришло время для подготовки оконных проемов, крепления оконных ригелей, подоконников, вставить рамы и запенить щели. Для эстетического эффекта вы можете перерыть рамы наличниками из дерева или пластика.

Потолок можно оштукатурить, отделать рейкой или вагонкой, но если смущает цена, то можно использовать декоративные панели из пенополистирола.

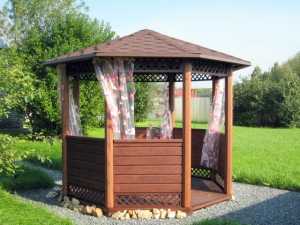

Деревянный пол, занавески, чайный столик – один из вариантов оформления конструкции

Статьи по теме:

Мангал и оформление

Это необходимый атрибут беседки, он может быть стационарным и переносным. Кроме того, вы можете построить полноценный камин для беседки, однако, для этого все же придется прибегнуть к услугам опытного печника.

Чертеж простой беседки не предусматривает каких-либо эстетических изысков, и тут уже вам придется включать свою фантазию. Однако стоит помнить, что внутреннее оформление долгие годы будет радовать глаз и может стать гордостью хозяина, выслушивающего похвалы от друзей восхищающихся смелыми и нетрадиционными решениями.

Вывод

Строительство беседки своими руками — дело весьма непростое, требующее специальных знаний и навыков, однако, не смотря на это, не стоит пугаться, потому, что удача улыбается смелым.

Стоит только поставить цель и весь путь к ней разбить на маленькие шаги, чтобы поэтапно, шаг за шагом двигаться к поставленной цели. Нет ничего невозможного, дерзайте и все у вас получиться, а поможет вам в этом видео в этой статье, которое обязательно даст много подсказок.

svoyabesedka.ru

Садовые беседки своими руками: чертежи и варианты дизайна

Ищите для своей дачи варианты садовой беседки своими руками с чертежами? Предлагаем вам подробный базовый проект 8-угольной беседки. На основе этих чертежей вы сможете создать и свой вариант дизайна, который больше подходит к стилю вашего сада и дома.

Выбор дизайна беседки — дело неспешное и серьезное. Надо выбрать и проект, и материалы и запланировать место для беседки в саду. Предлагаем вам познакомиться с проектом классической деревянной беседки, которая  будет хорошо смотреться в любом саду.

В процессе строительства тщательно измеряйте все составляющие беседки. Аккуратно сделайте разметку площадки под беседку.


Все размеры на чертежах даны в дюймах (1дюйм=2,54см). Любая небольшая погрешность, допущенная вами на начальных этапах, имеет обыкновение накапливаться и превращаться на заключительных этапах в настоящую проблему.

Для защиты готовой деревянной конструкции беседки используйте специальные пропитки, которые предохранят дерево от гниения и помогут сохранить красивый оттенок дерева. Если вы планируете покрасить беседку, то перед этим обязательно покройте ее специальной грунтовкой для дерева для наружных работ на масляной основе.

Взяв за основу этот базовый чертеж, вы можете менять варианты дизайна беседки в соответствии с вашим вкусом. Ведь садовая беседка жарким днем может стать самым комфортным уголком на вашей даче. Когда вдали от кондиционеров и прочих благ цивилизации вы сможете отдохнуть в тени, обдуваемые легким  ветерком.

При строительстве беседки своими руками у вас будет много забот и хлопот, поэтому заранее правильно выберите место для беседки: чтобы из нее был красивый вид на сад, чтобы сама беседка не привлекала излишнего внимания, а гармонично вписывалась в общий стиль усадьбы.

Четко определите основное назначение беседки. Если вы планируете каждое утро завтракать в ней или проводить вечеринки с шашлыками, то лучше беседку поставить ближе к дому, проложив к ней удобную дорожку.

Если беседка для вас — место для уединения и спокойного отдыха, то лучше беседку поставить в дальнем углу сада, дополнительно посадив возле беседки быстрорастущие высокие кустарники и лианы.

Поскольку у садовода зима — сезон затишья, то вы это время можно спокойно поискать свой вариант беседки своими руками. Надеемся, наши чертежи и варианты дизайна помогут вам в создании своего уютного уголка в саду.



idealsad.com

Беседка своими руками: чертежи и этапы строительства

Беседка своими руками, чертежи которой представлены в данной статье, является одним из самых удобных мест для отдыха на дачном или приусадебном участке. Садовая беседка, созданная своими руками, не только выглядит как отличное украшение, но и является идеальным местом для веселого времяпрепровождения дружной компанией. Если садовая беседка будет правильно построена, то она гармонично впишется в окружающий интерьер и хорошо дополнит ландшафтный дизайн возле дома. К тому же, если садовая беседка будет использоваться в качестве места для провождения разнообразных праздничных мероприятий, нужно предусмотреть устройство мангала. Своими руками можно построить такую беседку для дачи, которая выполняла бы все возлагаемые на нее функции и служила бы местом для прекрасного отдыха.

Изображение 1. Схема и план беседки.

Виды беседок для дачи, которые можно построить своими руками

Беседки для дачи бывают очень разнообразными и по составу материала, используемого для их возведения, и по своим размерам.

Самый простой вариант конструкции — прямоугольная постройка, которая возводится своими руками в течение нескольких часов.

По размеру и форме выделяют большие и маленькие, квадратные, прямоугольные и круглые беседки. По составу материала постройка для дачи может быть каменной, деревянной, стеклянной и металлической. По разновидности беседки для дачи могут быть с застекленными и незастекленными стенами, с одной либо несколькими комнатами, с камином или мангалом. Какую бы беседку вы ни решили строить своими руками, вам обязательно понадобится схема и соответствующие чертежи. Чертеж постройки для дачи вы можете сделать самостоятельно или заказать у специалиста.

Беседки для дачи могут возводиться на длительное время или же быть разборными, временными. Постоянные беседки для дачи требуют устройства бетонного или железобетонного фундамента. Основание должно быть достаточно крепким, чтобы выдержать тяжелую конструкцию.

Схема внешней отделки беседки.



Временные беседки для дачи возводятся своими руками только на теплый период года, от конца весны и до осени. После этого она разбирается и складывается на зиму в защищенное от плохой погоды место. Чертеж для возведения подобной постройки своими руками может и не понадобиться.

В настоящее время очень популярны постоянные деревянные беседки для дачи, которые легко и быстро строятся своими руками и имеют свои преимущества. Среди достоинств постоянной беседки можно выделить ее крепкий фундамент, возможность использовать ее в качестве места для постоянного времяпровождения, устойчивые стены к непогоде, в то время как временные постройки необходимо постоянно разбирать в холодное время года. Причины, по которым люди выбирают для строительства на даче именно деревянные беседки, очевидны. Во-первых, такие конструкции легко монтируются своими руками, для их возведения может даже понадобиться чертеж, они очень красиво смотрятся, а в жаркую погоду не нагреваются и сохраняют прохладу.

Вернуться к оглавлению

Материалы, чертежи и инструменты для строительства беседки своими руками

Для строительства беседки для дачи своими руками нужно подготовить соответствующие чертежи, материалы и инструменты.

Схема сборки беседки.



Среди инструментов вам понадобятся:

  • пила;
  • электрорубанок;
  • молоток;
  • рулетка;
  • электролобзик.

Из материалов:

  • деревянные брусья;
  • доски для перекладин и перил;
  • вагонка для стен;
  • гвозди разного размера.

Чертеж беседки составляется в зависимости от желаемого типа конструкции.

Прежде чем приступать к строительству, изучите рекомендации от профессионалов. Лучше всего располагать беседку в удобном затененном месте, возле крон деревьев, тогда проводить в ней время будет действительно комфортно. Не нужно упускать из вида и общий дизайн, беседка для дачи должна стать его частью и отличным дополнением, чтобы не портился общий вид. Замечательно будет смотреться постройка возле водоема, это создаст необходимую прохладу и свежесть, а водный пейзаж принесет спокойствие и умиротворение при его созерцании.

Перед выбором места для строительства беседки необходимо убедиться в том, что поблизости не будет источников сильного шума.

Чертеж фундамента беседки.



Что касается особенностей почвы, то наиболее надежным считается песчаный и скальный грунт. Устойчивого положения можно добиться при достаточно низком расположении подводных вод. Строительство беседки на участке, через который проходят пылеватые водонасыщенные грунты, невозможно.

Особенности строительства на глинистых грунтах заключаются в следующем:

  • обязательное количество стоек для постройки должно составлять около 6;
  • стойки должны быть расположены вдоль постройки, по ее периметру, чтобы основание не имело возможность перекоситься.

При возведении беседки своими руками все деревянные элементы обязательно нужно пропитать специальным изолирующим раствором, к примеру, олифой. Это поможет надолго сохранить конструкцию в хорошем состоянии.

Вернуться к оглавлению

Планирование работ по строительству беседки

На этапе планирования нужно решить, какой тип беседки вы хотите построить: отдельную или же пристроенную к дому. Также определите необходимую вам форму постройки.

Расположение постройки на участке также имеет значение. Будет ли конструкция пристроена к дому или же будет являться самостоятельной постройкой? В случае если это будет независимая беседка, то ей лучше выделить угол участка или же небольшое место в его центре. Тогда можно будет использовать беседку как центральный компонент дизайна участка.

Схема крыши беседки.

Второй вариант конструкций — пристроенные. Такие постройки имеют общую с домом стену, а иногда вход в беседку делается прямо из дома.

Прежде всего нужно подготовить чертеж беседки, который составляется в зависимости от типа и особенностей конструкции. Когда будут подготовлены чертежи и основание, приступайте к закладыванию фундамента. Для беседки можно использовать обычный свайный фундамент. Очистите место будущей постройки от мусора и грунта, отметьте контур будущей беседки и поставьте отметки в тех местах, где будут в дальнейшем вбиты сваи. Достаточно полуметровых кирпичных, деревянных или каменных столбиков. Главное, чтобы расположение столбиков было идеально ровным вертикальным. После установки столбиков их нужно покрыть гидроизоляцией. Для этого хорошо подойдет большой кусок рубероида. По завершению устройства фундамента, на гидроизоляцию можно закладывать основание беседки.

Вернуться к оглавлению

Этапы строительства беседки своими руками

Рассмотрим поэтапно строительство деревянной беседки своими руками. Для удачного и легкого строительства нужно подготовить чертеж. Взяв за основу базовый чертеж, представленный на ИЗОБРАЖЕНИИ 1, вы можете менять варианты дизайна постройки в соответствии с вашими вкусовыми предпочтениями. Ведь жарким днем садовая беседка может стать самым комфортным уголком на вашем участке. В ней вы, вдали от кондиционеров и других благ цивилизации, сможете отдохнуть в тени, обдуваемые приятным легким ветерком.

Изображение 1. Схема устройства садовой беседки.

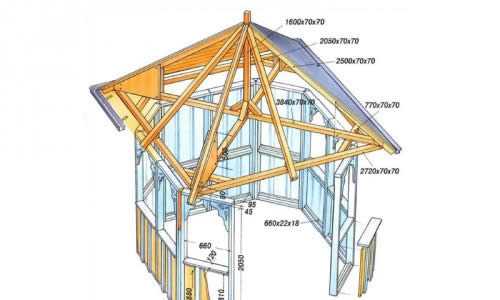

На ИЗОБРАЖЕНИИ 2 представлен чертеж популярной шестигранной конструкции. Данная форма является более чем традиционной, однако особым любителям все-таки удается создать прямоугольные и квадратные формы беседок.

Строительство беседок своими руками, как уже было сказано, начинается с формирования фундамента, а затем установки несущих конструкций. Наилучшим вариантом являются столбы из камня или бетона. Участок земли под постройку нужно хорошо отчистить от мусора и растений, убрать слой почвы в 10-15 см, после чего все тщательно разровнять и подготовить ямы для бетонирования столбов основания. Можно делать ямы глубиной 50 см и размерами 30х30 см.

Материалом для данных столбов может служить брус, изготовленный из дуба или другого материала. Нижнюю часть столба следует окунуть в гудрон или битум. В подготовленные ямы насыпается щебень, трамбуется и обеспечивается надежное основание. Каждая яма покрывается пленкой, после чего в ней фиксируется брус с помощью нескольких реек. Далее насыпается гравий и создаются необходимые слои, которые затем тщательно утрамбовываются. После этого ямы заливаются бетонным раствором. Чтобы бетон как следует схватился, нужно подождать несколько суток.

Взятые столбы, из которых, собственно, будет состоять беседка, нужно закрепить на фундаменте. Крепеж столбов может быть выполнен двумя способами. вы можете выстрогать в столбе отверстие и прикрепить его к основанию гвоздями или же закрепить несущие конструкции при помощи металлических уголков.

Перед установкой столбов в них сразу делаются пазы для будущих перил и скамейки. Сразу после установки столбов они закрепляются при помощи специальных досок, что обеспечивает надежность конструкции. Обязательно необходимо проследить за тем, чтобы столбы были установлены строго по уровню и выпиленные пазы для лавочки и перил располагались на одном уровне от земли.

Бока постройки закрываются вагонкой по всему периметру, получается более устойчивая конструкция. Далее нужно выполнить установку креплений для скамейки. Для этого к несущей конструкции присоединяются брусья и уже на них укладываются строганые доски для скамейки. Как только лавочка будет готова, ее края обязательно подпиливаются и выравниваются.

Далее нужно сделать крышу беседки. Для конструкции крыши потребуется несколько брусков. В случае строительства шестиугольной беседки нужно 6 брусьев размером 100х50 см, которые скрепляются между собой при помощи центрального бруска и образуют особенную крышу.

Чтобы бруски хорошо держались на основании, нужно делать специальные выемки и закреплять их на несущей конструкции. Для большей надежности бруски можно забить гвоздем к столбу. Основание кровли формуется при помощи фанеры по всему периметру. Одним из лучших материалов для кровли является гибкая черепица.

На этом беседка для дачи готова. Остается лишь положить напольное покрытие и кровельный материал. При желании, посередине беседки можно установить аккуратный деревянный столик. Для защиты готовой деревянной конструкции нужно использовать специальные пропитки, которые защищают дерево от гниения и позволяют сохранить красивый оттенок материала. Если вы планируете покрасить постройку, то перед этим ее нужно обязательно покрыть грунтовкой для древесины для наружных работ на масляной основе.

1landscapedesign.ru
