Бетон температура – Температура бетонной смеси — Технология товарного бетона

Температура бетонной смеси — Технология товарного бетона

Температура бетонной смеси – один из важных технологических показателей качества бетонной смеси. Наибольшее внимание температуре бетонной смеси необходимо уделять в холодное время года при пониженных положительных и отрицательных температурах воздуха, а также в теплое время года при повышенных положительных температурах.

В холодное время года при изготовлении бетонной смеси температура исходных компонентов и готовой бетонной смеси должна обеспечить качественное перемешивание. Необходимо учесть потерю температуры смеси при последующей транспортировке и формовании. Температура смеси после формовки должна быть такой, чтобы в условиях применяющегося режима твердения обеспечить прогрев бетона.

В теплое время года при повышенных положительных температурах необходимо не допустить быстрой потери подвижности бетонной смеси из-за перегрева.

Обратимся к нормативной документации.

В ГОСТ 7473-2010 «Смеси бетонные технические условия» не указан рекомендуемый диапазон температур бетонной смеси при производстве. Температура бетонной смеси должна соответствовать значению, указанному в договоре на поставку (п. 5.1.8). Допустимое отклонение температуры бетонной смеси не должно превышать 3 °C (п.5.1.7). Более ранний вариант этого документа, ГОСТ 7473-85 (отменен) по приложению 4 (справочному) устанавливает продолжительность транспортирования бетонной смеси при температуре воздуха 20-30 °С, причем температура бетонной смеси принимается 18-20 °С. Эти же температуры принимаются и по редакции ГОСТ 7473-94 (приложение Е – рекомендуемое). В последней редакции ГОСТ 7473 этих данных не приводит. Очевидно, что температура бетонной смеси 18-20 °С принимается за базовую в теплое время года.

СН 386-74 «Типовые нормы расхода цемента для бетонов сборных бетонных и железобетонных изделий массового производства» (отменен) в п.2.13: «подвижность и жесткость бетонной смеси определяются по ГОСТ 10182-62 не позднее 30 мин с момента ее приготовления при температуре смеси в пределах 10-30 °C». При этом ГОСТ 10181-2014 «Смеси бетонные. Методы испытаний» не устанавливает температуру бетонной смеси при испытаниях, единственно уточняя в п.3.6 «Температура бетонной смеси от момента отбора пробы до момента окончания испытания не должна изменяться более чем на 5 °C». Считается, что нормальные температурные условия твердения бетона от +15 до +25 °С (по п.2.14 СН 386-74). Отсюда и температура бетонной смеси после укладки должна быть близка к этим значениям.

По п.2.18 СНиП 5.01.23-83 «Типовые нормы расхода цемента при приготовлении бетонов сборных и монолитных бетонных и железобетонных изделий и конструкций» (отменен) температура бетонной смеси влияет на расход цемента. Нормальной считается температура до 25 °С, при более высоких температурах для расхода цемента вводится повышающий коэффициент: от 26 до 29 °С – 1,03; 30 и более – 1,06. Эти коэффициенты применяются и согласно п. 5.18 действующего СНиП 82-02-95 «Федеральные (типовые) элементные нормы расхода цемента при изготовлении бетонных и железобетонных изделий и конструкций».

Температура бетонной смеси устанавливается нормативными документами:

1. В холодное время года

По п.3.4.3 ГОСТ 26633-2012 — не менее 5 °C в момент поставки. В редакции ГОСТ 26633-2015 (вступает в силу с 01.09.16 г.) этого требования уже нет.

В СНиП I-В.3-62 «Бетоны на неорганических вяжущих и заполнителях» (отменен) указано: «Минимальная температура затворенных водой товарных бетонных смесей на месте выгрузки должна быть не ниже 5 °С». В заменяющих указанный СНиП документах подобного требования нет, по всей видимости, оно перенесено в п.5.11.16 СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87»: «Температура бетонной смеси, уложенной в опалубку, к началу выдерживания или термообработки: при методе термоса — не менее 5 °C, с противоморозными добавками – не менее чем на 5 °C выше температуры замерзания раствора затворения; при тепловой обработке – не ниже 0 °C». Указанный раздел СП входит в «Перечень национальных стандартов  и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений»

(утв. постановлением Правительства РФ от 26 декабря 2014 г. N 1521) и является обязательным к применению.

Температура бетонной смеси не менее 5 °С должна быть обеспечена уже после укладки, поэтому при отгрузке на бетонном заводе необходимо учесть длительность транспортировки, выгрузки и укладки бетонной смеси. Определения термина «раствор затворения» в нормативной документации нет. По всей видимости, под ним понимается смесь воды затворения и вводимых химических добавок. Методика определения температуры замерзания раствора затворения не указана. Сама формулировка «раствор затворения» не совсем удачна, поскольку не учитывается часть воды, вводимая с заполнителями естественной влажности.

Температура бетонной смеси, доставленной на объект при температуре наружного воздуха от минус 5 °C до минус 10 °C и от минус 10 °C до минус 15 °C соответственно должна составлять не менее +10 °C и +15 °C – п.4.7.9 ТР 147-03 «Технические рекомендации по устройству дорожных конструкций из литых бетонных смесей».

Температура бетонной смеси при укладке должна быть не ниже 5 °C – по п.8.2 СП 78.13330.2012 «Автомобильные дороги. Актуализированная редакция СНиП 3.06.03-85». Указанный документ устанавливает это требование не только для зимнего времени года. Но данный пункт СП не входит в «Перечень…» и поэтому является рекомендательным.

Верхнюю границу температуры бетонной смеси устанавливает п.5.11.16 СП 70.13330.2012: «При отрицательных температурах окружающей среды на выходе из смесителя бетонная смесь на нормальнотвердеющем цементе по ГОСТ 10178 и ГОСТ 31108 – не более 35 °C; на быстротвердеющем цементе по ГОСТ 10178 и ГОСТ 31108 – не более 30 °C; на глиноземистом портландцементе – не более 25 °C».



2. При производстве бетонных работ при температуре воздуха выше 25 °C

По п.5.12.2 СП 70.13330.2012 температура бетонной смеси при бетонировании конструкций с модулем поверхности более 3 не должна превышать 30 °C, а для массивных конструкций с модулем поверхности менее 3 не должна превышать 25 °C.

Не уточняется – температура ли это бетонной смеси в момент поставки или уже уложенной в опалубку.



3. При производстве отдельных видов бетонных работ

При напорном бетонировании температура бетонной смеси должна быть от 5 до 20 °C  — по п.3.2.4.2  МДС 12-65.2014 «Проект производства работ. Бетонирование железобетонных конструкций здания (сооружения) с применением бетононасосов».



4. В производстве бетонных и железобетонных изделий

При проектировании заводских технологических линий необходимо предусматривать начальную температуру бетонной смеси для конструкций, подвергаемых тепловой обработке, в пределах от 20 до 35 °C – Приложение И  «Тепловая обработка сборных конструкций» СП 46.13330.2012 «Мосты и трубы», а также п.8 приложение 8 СНиП 3.06.04-91 «Мосты и трубы».

Для остальных видов изделий и конструкций заводской готовности подобных требований нет.



Методика измерения температуры бетонной смеси приведена в ГОСТ 10181-2014 «Смеси бетонные. Методы испытаний».

1. Средства испытания

Для определения температуры бетонной смеси применяют стеклянный термометр по ГОСТ 13646 «Термометры стеклянные ртутные для точных измерений. Технические условия» или другой прибор для измерения температуры с ценой деления не более 1,0 °C.

Допустимо использовать не ртутные жидкостные термометры, а также электронные термометры с соответствующей точностью измерений.

2. Проведение испытания

2.1. Измерение температуры бетонной смеси должно быть начато не позднее чем через 2 мин после отбора пробы.

2.2. Прибор для измерения температуры погружают в бетонную смесь на глубину, определяемую техническим требованием к прибору для измерения температуры. Это требование особенно актуально для жидкостных термометров — необходимо обращать внимание на длину рабочей части термометра.

Согласно п 7.2 ГОСТ 7473-2010 «Смеси бетонные. Технические условия» температуру бетонной смеси измеряют термометром, погружая его в смесь на глубину не менее 5 см.

2.3. Толщина слоя бетонной смеси вокруг прибора для измерения температуры должна быть не менее 75 мм. Диаметр емкости, заполненной бетоном отсюда – не менее 16 см.

2.4. Температуру измеряют через 3 мин после погружения прибора для измерения температуры в бетонную смесь до ее стабилизации.

2.5. Температуру одной пробы бетонной смеси измеряют два раза с интервалом 5 мин. Разность между результатами двух определений температуры не должна превышать 2 °C.

Теплообмен пробы с окружающей средой до окончания измерений должен быть минимизирован. Температура бетонной смеси от момента отбора пробы до момента окончания испытания не должна изменяться более чем на 5 °C (п.3.6 ГОСТ 10181-2014).



Измерение температуры бетонной смеси в производстве производится при первой загрузке в смене (прил. Г ГОСТ 7473-2010). Согласно п.14.6.4 СП 78.13330.2012 температура цементобетонной смеси контролируется не реже одного раза в смену, а также при изменении качества материалов (в данном случае их температуры).

Температура бетонной смеси при укладке замеряется и записывается в журнал бетонных работ при укладке в зимних условиях, а также при бетонировании массивных конструкций согласно требованиям СП 70.13330.2012. По п.3.2.3.15  МДС 12-65.2014 «Проект производства работ. Бетонирование железобетонных конструкций здания (сооружения) с применением бетононасосов» температура бетонной смеси при укладке фиксируется в журнале работ независимо от сезона и вида конструкций.

Помимо требований нормативных документов необходимо учитывать и изменение свойств бетонной смеси от температуры (см. Шадрин В.В. Влияние температуры бетонной смеси на параметры пористости и морозостойкость бетонов с добавками. Автореферат диссертации. Ленинград, 1990. 25 с.)

stroytechnolog.ru

Температура бетона, при какой температуре заливать бетон — Стройфора

Температура бетона — очень важный момент. Температура бетонной смеси должна быть в пределах от +5⁰С до +30⁰С. При температуре +5⁰С процесс твердения бетона сильно замедляется. Замедляется и первая фаза – схватывание, и последующий набор прочности. Если среднесуточная температура бетона +5⁰С, то нужно вдвое больше времени, чтобы бетон набрал такую же прочность, как при +20⁰С.

При температуре близкой к 0⁰С, бетон практически перестает набирать прочность, а если замерзнет свежий бетон, то могут произойти невозвратимые структурные разрушения. Реакция гидратации идет долго, вода не сразу вся реагирует с цементом, и несвязанная вода при замерзании образует в бетоне поры и капилляры. Замерзшая в этих капиллярах вода увеличивает свой объем до 9% и разрушает бетон, разрывая кристаллическим льдом связи цементного камня с зернами заполнителя. Результатом будет сильное снижение прочности бетона после оттаивания, этот бетон уже никогда не наберет марочную прочность.

Бетонирование при низких температурах

Для бетонирования при низких температурах применяют различные меры – используют быстротвердеющий цемент, увеличивают расход цемента, предварительно греют заполнители до +35⁰С и воду до +75⁰С и выше. Воду, нагретую до +80⁰С и более, добавляют в цемент, предварительно смешав с крупным заполнителем, считается, что иначе можно запарить цемент. Хотя, по лабораторному и строительному опыту, портландцемент М400 и М500 «запарить» не так просто.

Кроме того, при зимнем бетонировании греют опалубку и основание, добавляют в бетон противоморозные добавки и укрывают бетон «термосом», или строят над конструкцией парники. Часто этого далеко не достаточно. Хотя реакция гидратации экзотермическая, то есть идет с выделением значительного количества тепла, этого на морозе мало. Поверхностный нагрев бетона и внутренний прогрев – электродный или нагревательными проводами – дело сложное, затратное. И выгод у зимнего бетонирования по сравнению с летним – никаких.

Прочность бетона в разные сроки твердения при различных температурах

Приведем таблицу для отображения относительной прочности бетона (за единицу принята прочность 28-дневного бетона, твердеющего при +15 гр. С) в разные сроки твердения при различных температурах

Срок твердения бетона, сут	5 ⁰С	10 ⁰С	15 ⁰С	25 ⁰С	35 ⁰С
3	0,15	0,2	0,3	0,37	0,45
5	0,25	0,32	0,45	0,54	0,6
7	0,35	0,44	0,6	0,7	0,72
10	0,45	0,52	0,7	0,77	0,77
15	0,55	0,65	0,8	0,85	0,85
28	0,8	0,92	1	1,05	—

Для индивидуальных строителей, еще не набравшихся опыта, можно привести такое правило:Если ожидается среднесуточная температура ниже +5⁰С на ближайшие 28 суток, заливать фундамент не рекомендуется.

Оставлять малозаглубленный и незаглубленный фундамент на зиму без нагрузки недопустимо. Если это все же произошло, нужно хорошо утеплить сам фундамент и грунт возле него любой насыпной теплоизоляцией – керамзитом, шлаком, или минватой, любым способом уменьшить промерзание грунта возле фундамента. Все арматурные выпуски из фундамента также нужно утеплять, на всю высоту.

Бывают случаи, когда бетонировать нужно именно зимой – это может быть связано с ценами на материалы, невозможностью доставки в теплое время года, или же с особенностями грунтов основания. Методы и технология зимнего бетонирования и прогрева бетона – долгая отдельная тема.

Бетонные работы при высоких температурах воздуха

Повышение температуры бетонной смеси выше +30⁰С ничего хорошего бетону не несет. Цемент активируется значительно быстрее, реакция гидратации ускоряется, и тем выделяет еще больше тепла. Слишком сильный нагрев бетона при этом является избыточным – начинается сначала резкое расширение вместе с фиксацией цементного камня и крупного заполнителя. Когда бетон начнет остывать – в ночное время, или если жара спадет, то он будет сжиматься, но образовавшаяся структура бетона будет этому сжатию противостоять.

Внутренние напряжения могут привести к деформациям бетона. Сверху бетон нагрет значительно сильнее, и избыточные остаточные напряжения у поверхности вызывают появление усадочных трещин. Время появления усадочных трещин – наступает примерно через 40-60 минут с момента заливки смеси в опалубку и продолжаться может от 3 до 18 часов.

Если нужно бетонировать в жару

В случае, когда температура воздуха выше +25⁰С, а относительная влажность менее 50%, следует:

Применять для приготовления бетонной смеси цементы с марочной прочностью, превышающей требуемую прочность бетона не меньше, чем в полтора раза, а также пластифицированные быстротвердеющие цементы (требуют ускорения технологического процесса). Для повышения удобоукладываемости смеси возможно вводить модификаторы.

• Также возможный вариант – замедлять схватывание и твердение бетона введением добавок — замедлителей.
• Бетонировать во время суток с самой низкой температурой воздуха или ночью, днем закрывать бетон от солнца.
• Возможно охлаждение бетона льдом. Нельзя допускать, чтобы температура бетонной смеси повышалась больше +35⁰С.
• Если вследствие усадки бетона произошло поверхностное растрескивание, возможно вибрировать смесь или простучать опалубку, но не позже, чем через 30-45 мин после завершения бетонирования.
• Свежеуложенный бетон нужно закрывать от солнца и ветра, чтобы как можно больше уменьшить обезвоживание. Бетон нужно прикрыть материалом, удерживающим влагу, и постоянно его увлажнять, возможно установить газонный распылитель. До схватывания бетон поливать нельзя. После того, как бетон схватится, нужно организовать постоянный полив, периодически поливать и оставлять бетон сохнуть недопустимо. Поливают водой и бетон, и все доступные поверхности опалубки.
• От солнца можно закрывать бетон по слою увлажненного материала (геотекстиля, дорнита, мешковины и т.д.) сверху отражающими фольгированными покрытиями.

Чем больше массив бетонной конструкции (и меньше модуль охлаждаемой поверхности, измеряемый отношением площадь/объем), тем с более сильной экзотермией проходит гидратация. При габаритах конструкций более 75 см минимального сечения бетон может перегреться и при температуре в +20⁰С, и для предотвращения усадочных трещин меры по охлаждению бетона нужно принимать в том же порядке. Строительные нормы регламентируют для конструкций с модулем поверхности меньше 3 держать верхний предел температуры бетонной смеси не более +25⁰С. Измеряют температуру бетонной смеси термометром на глубине не меньше 5 см от поверхности.

stroyfora.ru

Температура бетона при укладке

Оптимальная температура бетонной смеси при укладке

Для того чтобы бетон не тратил свои свойства, его нужно транспортировать с помощью специальных машин и поддерживать нужную температуру. Правильное соблюдение температурного режима позволит создать благоприятные условия твердения смеси, предотвратить опасное трещинообразование не только в период выполнения строительных работ, но и в дальнейшей эксплуатации всего строения.

Изображение 1. Таблица времени твердения бетона.

В материале данной статьи речь пойдет о том, какой должна быть температура бетона для того, чтобы он смог затвердеть и набрать необходимую прочность.

Температура свежеприготовленного бетона

Итак, свежеприготовленный бетон должен иметь температуру не более 30°C. При укладке смеси из бетона в условиях температуры воздуха окружающей среды от +5 до -3°C ее температура должна быть не меньше +5°C. Здесь следует учесть, что данный температурный показатель, характерный для массы цемента как минимум 240 кг/м³ (марка М200 и более), при использовании меньшего количества цемента температура приготовленной смеси должна быть не меньше +10°C.

Соответствующей температурной средой для твердения специалисты считают +15+20°С. Время схватывания бетона, которое напрямую зависит от его температуры, можно посмотреть в таблице.

Схема твердения конуса бетонной смеси.

Конечно, при укладке смеси из бетона с пониженной температурой окружающей среды ее прочность нарастает намного медленнее. А если температура ниже нуля, то твердение будет практически прекращено, если только в смесь не включены соли, которые способны снизить точку замерзания влаги.

Бетон, который начал уже твердеть, а после этого замерз, после оттаивания в теплой среде будет продолжать твердеть только в том случае, если в начале его твердения не было повреждения замерзающей водой. По мнению специалистов, допускается одноразовое замораживание бетона и, соответственно, его оттаивание только в том случае, когда температурный режим бетонной смеси на протяжении не менее 72 часов поддерживался на отметке не ниже +10°C.

При бетонировании с повышенной температурой окружающей среды бетон твердеет намного быстрее, особенно это характерно в условиях повышенной влажности. Обогрев бетонной смеси до температуры более 80°C приводит к быстрому ее высыханию. Исключением является лишь обработка бетона насыщенным паром в специально герметизированной камере с температурой 90-100°C или изготовление изделий на заводах в автоклаве под давлением.

Зимний период

К укладке бетонной смеси в холодное зимнее время года есть одно главное требование – приобретение бетоном прочности, достаточной для распалубки, полной или частичной нагрузки конструкции. Следствием замерзания бетонной смеси в начальной стадии является существенное снижение ее прочности после того, как произойдет оттаивание.

Данное явление происходит из-за того, что свежеприготовленный бетон насыщен влагой, которая при низкой температуре замерзает и расширяется, результатом этого становится разрыв связи между слабо схватившимся цементным камнем и поверхностью заполнителей.

График усадки при высыхании бетона.

Кроме того, при сооружении железобетонных конструкций раннее замораживание бетонной смеси значительно снизит ее сцепление с металлической арматурой.

Читайте также:  Качественные бетонные полы

При выполнении бетонных работ в зимний период нужно обеспечить твердение бетонной смеси во влажной и теплой среде на протяжении определенного времени. Этого можно достичь двумя способами:

• применение внутренней температуры бетона;
• дополнительная подача тепла.

В первом способе нужно использовать быстротвердеющий и высокопрочный портландцемент. Специалисты рекомендуют применять различные ускорители твердения цемента, например, хлористый кальций. Таким образом, ускорение твердения бетонной смеси добивается путем уменьшения количества воды, добавления в нее воздухововлекающих и пластифицирующих добавок, а также использование при укладке высокочастотного вибратора.

Выполнение всех этих мероприятий непременно позволит ускорить твердение и даст возможность добиться достаточной прочности бетонной смеси прежде, чем она замерзнет.

Запас внутренней теплоты создается путем нагревания материалов, из которых состоит бетонная смесь, кроме того, в застывающем бетоне тепло выделяется и в результате химической реакции, которая происходит между водой и цементом (экзотермия цемента).

Следует знать, что для замешивания бетонной смеси подогревать можно только воду или воду и составные (щебень, гравий, песок). Вода подогревается до 90°С, наполнители – до 40°С.

Обогрев бетона

Таблица ускорителей и замедлителей схватывания бетонных смесей.

Нужно учесть, что температура смеси при выгрузке из бетономешалки должна быть не более 30°С, так как при большей температуре она просто застынет и потеряет необходимую для укладки подвижность. Также следует знать, что не рекомендуется добавлять воду в приготовленную смесь, потому что это приводит к снижению ее прочности.

Непосредственно перед тем, как уложить бетон в конструкцию, его можно подогреть в специальном бункере – использовать электропрогрев. Электрический ток проникает через бетонную смесь, и она разогревается до температуры 50-70°С.

Разогретая смесь должна быть сразу же уложена, так как она достаточно быстро густеет. Процесс твердения составляет 3-7 дней, при этом бетон будет выделять весомое количество тепла. Для того чтобы на некоторое время это тепло сохранить, опалубку и открытые ее места нужно накрыть хорошим изоляционным материалом (минеральная вата, шевелин, опилки и т.д.). Данный способ называется термос. Таким способом обогрева бетонной смеси специалисты рекомендуют пользоваться для сооружения конструкций со средней толщиной.

vest-beton.ru

Температура бетонной смеси при укладке

Температурный режим при заливке бетона

Чтобы готовое изделие из бетона, после заливки, набрало необходимую проектную прочность и прослужило долгие годы, необходимо соблюдать температурный режим во время твердения. Оптимальная температура для твердения бетона +20С, при которой бетон набирает прочность за 28 суток. Но что делать, если вы заливаете фундамент осенью, когда температура воздуха чуть выше нуля? Современные технологии позволяют справиться с этой проблемой. Более того, при соблюдении определённых мер, бетонные работы можно производить даже зимой.

Процесс набора прочности бетонных конструкций

Чтобы ответить на вопрос: «При какой температуре можно заливать бетон?», необходимо понять, что происходит с бетоном во время твердения. После приготовления бетонной смеси в ней начинает происходить химическая реакция между водой и цементом. Этот процесс называют гидратацией цемента, которая проходит две стадии:

При схватывании в реакции участвуют алюминаты (С3А). В результате образуются иглообразные кристаллы, которые связываются между собой. Спустя 6 — 10 часов из этих кристаллов образуется подобие скелета.

С этого момента начинается твердение бетона. Здесь уже вступают в реакцию с водой клинкерные минералы (C3S и C2S) и начинает формироваться силикатная структура. В результате этой реакции образуются мелкие кристаллы, которые объединяются в мелкопористую структуру, что по сути и является бетоном.

Влияние отрицательной температуры на твердение бетона

Скорость течения гидратации сильно зависит от температуры. Снижение температуры с +20С до +5С увеличивает время твердения бетона до 5 раз. Но особенно резко замедляется реакция при дальнейшем снижении до 0С. А при отрицательной температуре гидратация прекращается, т.к. вода замерзает. Как известно, вода при замерзании расширяется. Это приводит к увеличению давления внутри бетонной смеси и разрушению сформировавшихся связей кристаллов. Как следствие происходит разрушение структуры бетона. Также образовавшийся лёд обволакивает крупные элементы заполнителей смеси (щебень, арматуру), разрушая их связи между цементным тестом. Это приводит к ухудшению монолитности конструкции.

При оттаивании воды процесс твердения возобновляется, но уже при деформированной структуре бетона. Что может привести не только к отслоению арматуры и больших элементов заполнителя бетонной смеси, но и к трещинам. Естественно, прочность такой бетонной конструкции будет гораздо меньше расчетной.

Следует заметить, что чем раньше бетон подвергся замораживанию, тем меньше будет его прочность.

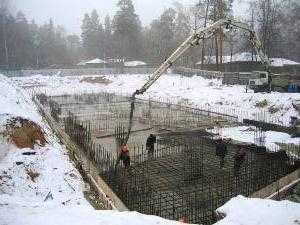

Бетонирование зимой

Так как низкая температура значительно снижает скорость твердения, а мороз губительно сказывается на конструкции в целом, значит бетон надо согреть. Причем необходимо обеспечить равномерный прогрев. Минимальная температура для заливки бетона должна быть выше +5С. Если температура внутри смеси будет больше температуры снаружи смеси, то это может привести к деформации конструкции и образованию трещин. Прогревают бетон до момента набора критической прочности. При отсутствии данных в проектной документации о значении критической прочности она должна быть не менее 70% от проектной прочности. Если установлены требования по показателям морозостойкости и водонепроницаемости, то критическая прочность должна быть не менее 85% от проектной.

При заливке бетона в минусовую температуру используют разные технологии прогрева бетона. Чаще всего применяют способы:

• Термоса
• Электронагрева
• Паропрогрева

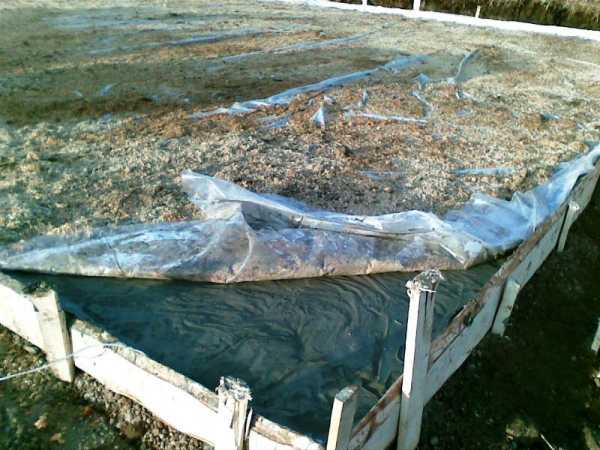

Метод термоса

Данный метод используется при массивных конструкциях. Он не требует дополнительного обогрева, но температура укладываемой смеси должна быть более +10С. Суть данного метода состоит в том, чтобы уложенная смесь, остывая, успела набрать критическую прочность. Химическая реакция твердения бетона является экзотермической, т.е. выделяется тепло. Поэтому, бетонная смесь подогревает сама себя. При отсутствии теплопотерь бетон может разогреться до температуры более 70С. Если опалубку и открытые поверхности защитить теплоизолирующим материалом, снизив таким образом теплопотери твердеющего бетона, вода не замерзнет и бетонная конструкция будет набирать прочность.

Для реализации метода термоса не требуется дополнительного оборудования, поэтому он является экономичным и простым.

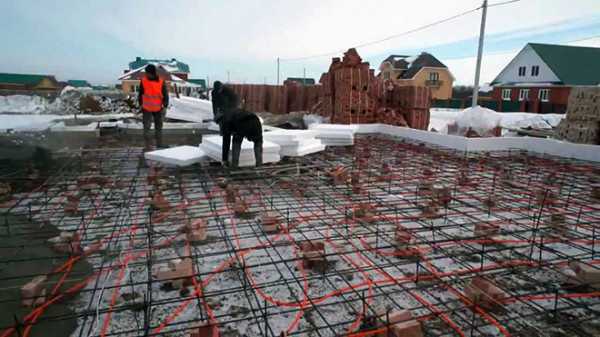

Электронагрев бетонной смеси

Если в установленные сроки нельзя обеспечить набор критической прочности методом термоса, то прибегают к электронагреву. Разделяют три основных способа:

• прогрев электродами
• индукционный нагрев
• использование электронагревательных приборов

Способ прогрева электродами заключается в следующем, в свежеуложенную смесь вводят электроды и подают на них ток. При протекании электрического тока электроды нагреваются и обогревают бетон. Следует отметить, что ток должен быть переменным, т.к. при постоянном токе происходит электролиз воды с выделением газа. Этот газ экранирует поверхность электродов, сопротивление тока возрастает и нагрев существенно снижается. Если в конструкции используется железная арматура, то её можно использовать в качестве одного из электродов. Важно обеспечить равномерность прогрева бетона, и осуществлять контроль температуры. Она не должна превышать 60С.

vest-beton.ru

Температура бетона: технологические особенности процесса.

Оглавление:

Технологические особенности процесса

Температура бетона при зимнем бетонировании

Бетонирование при жаркой погоде

Итоги

---

В строительстве важно соблюдать правильную температуру бетона. От нее зависит, насколько хорошо раствор сохранит свои свойства, как быстро будет затвердевать и наберет необходимую прочность. Идеальная температура набора прочности бетона составляет 18-20°.

В этой статье разберемся, как делают измерение температуры бетона и как добиться подходящих условий при зимнем бетонировании и при строительных работах жарким летом.

Технологические особенности процесса

Набор прочности бетона в зависимости от температуры может происходить быстро или медленно. По нормативам ГОСТа и СНиПа нормальные условия для правильного твердения бетона составляют 15-25° тепла и 90-95% влажности. Если температура заливки бетона больше 25°, необходимо вводить повышающий коэффициент.

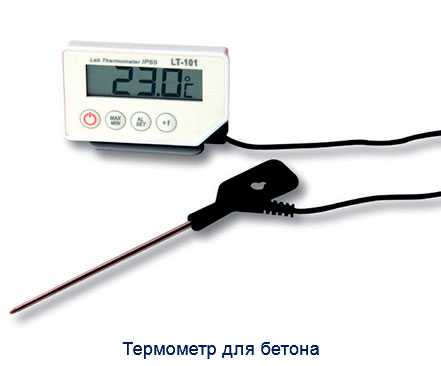

Для измерения температуры набора прочности бетона используют специальные технические термометры. Они бывают разных видов: инфракрасные, биметаллические, беспроводные.

Процесс созревания бетона можно разделить на два этапа:

• Схватывание – внутренние химические процессы в растворе уже начинаются, но сама смесь все еще сохраняет подвижность. Постоянное помешивание раствора на этом этапе не дает начаться процессу твердения. Срок схватывания напрямую зависит от температуры окружающий среды: при +20° – схватывание начинается через 1,5 – 2 часа и длится около часа, а при 0 – +1° процесс запустится лишь через 6 – 10 часов и будет длиться около 15-18 часов.
• Твердение бетона начинается сразу после схватывания. Для того чтобы раствор набрал прочность, соответствующую маркировке продукта, необходимо подождать от двух недель до нескольких месяцев. Существует прямая зависимость прочности бетона от температуры окружающей среды – чем холоднее на улице, тем дольше будет нарастать прочность.

Спустя месяц после заливки набор прочности не заканчивается, а продолжается еще несколько лет. 28 дней необходимо лишь для набора заявленных характеристик.

Температура бетона при зимнем бетонировании

Одна из основных сложностей зимнего строительства – соблюсти необходимую температуру заливки бетона.

Если бетон замерз, то процесс твердения остановится, и начнется снова только после оттаивания. Характеристики такого раствора могут существенно снизиться. Это происходит потому что вода, входящая в состав раствора, превращается в лед и разрушает хрупкие связи внутри смеси.

Технология строительства допускает один цикл заморозки – оттаивания. При этом для полноценного оттаивания бетону необходимо прогреться хотя бы до +10° в течение 3 суток. В более теплых условиях срок может быть чуть меньше.

Чтобы не допустить заморозки состава при зимнем бетонировании используют разнообразные способы сохранения температуры бетона. Всех их можно выделить в две большие группы:

1. Внутренние. Этот способ подразумевает использование специальных противоморзных добавок (ПМД). В состав ПМД входят особые химические соединения, которые не дают раствору замерзнуть раньше, чем закончится схватывание смеси. При использовании такого способа важно понимать, что даже самые качественные добавки не дадут смеси набрать марочную прочность при серьезной минусовой температуре. Они лишь помогают бетону схватиться, набрать около 25-30% прочности, затем смесь замерзает. После разморозки процесс твердения запустится снова.
2. Внешние. К этому типу относятся прогрев залитого бетона тепловыми пушками, использование полиэтилена для укрывания строительной площадки, электропрогрев раствора с помощью погружных электродов, инфракрасный прогрев и другие способы.

Зависимость прочности бетона от температуры вынуждает использовать разные методы прогрева. Практика опытных строителей показывает, что сочетание внешних и внутренних способов дают наиболее стабильный и предсказуемый эффект.

Бетонирование при жаркой погоде

Не только мороз, но и слишком жаркая погода могут помешать правильному процессу твердения бетона. Твердение – химический процесс, если вода из раствора под воздействием высокой температуры, испаряется раньше, чем будут созданы прочные цементные связи, бетон может покрыться трещинами и даже раскрошиться.

Чтобы избежать этого, нужно придерживаться нескольких принципов:

• соблюдать режим строительства и все работы по заливке бетона вести утром или вечером, но не в полдень;
• использовать быстротвердеющие портландцементы, марка которых в 1,5-2 раза больше марки бетона;

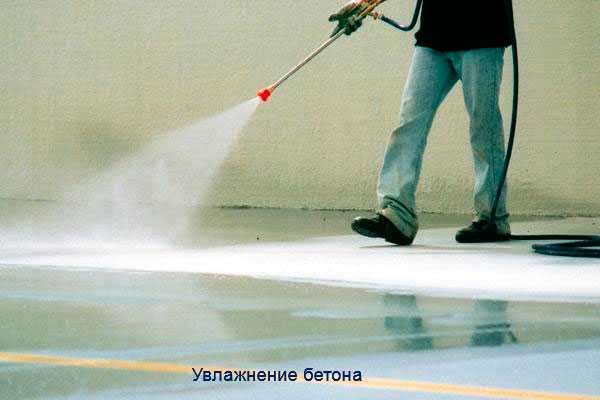

• постоянно увлажнять заливку, например, поливать поверхность водой из шланга со специальной рассеивающей насадкой;
• регулярно делать измерение температуры бетона, чтобы не пропустить момент, когда потребуются кардинальные меры по охлаждению, например, использование чешуйчатого льда.

Итоги

Набор прочности бетона в зависимости от температуры может быть быстрым и медленным. Если раствор заливают в холодное время года, нужно позаботиться о внешних и внутренних способах обогрева площадки. При летнем бетонировании важно не допустить пересыхания. Для этого используют специальные быстротвердеющие портландцементы и постоянно увлажняют состав водой.

---

Если Вас интересует наш бетон или бетонная смесь позвоните нам — +7 (495) 505-46-60

Также вы можете ознакомиться с ценами и нашей продукцией

---

rus-stroy.net

Температура плавления бетона

Температура для бетона: особенности проведения работ в экстремальных внешних условиях

Для того чтобы отлитый бетонный монолит приобрел прочность, соответствующую его марке, необходимо точно соблюдать технологию заливки, в том числе процедуру гидратации бетона. Наилучшими условиями для этого процесса является среда со средней влажностью воздуха и температурой + 20 оС.

Но что делать, если необходимо проводить строительные работы в холодный сезон? Что гласит строительная инструкция по бетонированию о работе при слишком жаркой погоде? Рассмотрим эти вопросы более подробно.

Заливка бетона зимой требует соблюдения особых температурных условий

Оптимальные условия для бетонирования

Согласно ГОСТ на температуру бетонной смеси, этот показатель должен составлять + 30 оС. Но такого удается достичь лишь только в том случае, когда столбик термометра находится около отметки в + 20 оС.

Совершенно другая ситуация возникает поздней осенью и зимой, когда ртуть в термометре опускается до показателей от + 5 оС до — 3 оС.

В этом случае температура бетонной смеси на выходе из бетоносмесителя может составлять:

• при объеме цемента в бетонной смеси более 240 кг/куб. метр (марка бетона М200 и выше) – не менее + 5 оС;
• во всех остальных случаях – не менее + 10 оС.

Температура подаваемой после транспортировки смеси должна соответствовать СНИП

В наиболее экстремальных условиях, когда воздух охлаждается до отметки -3 оС допускается проведение работ только в том случае, когда свежеприготовленный бетонный раствор вызревал не менее 3 суток при внутренней температуре не менее + 10 оС. Иначе отлитая бетонная конструкция не будет соответствовать требованиям СНИП по прочности.

Совет! Если вы проводите строительство частного дома или иного сооружения своими руками, воздержитесь от бетонирования при температуре ниже -3 оС. Этот процесс требует применения специального оборудования и четкого соблюдения технологии, чего тяжело достичь в домашних условиях.

Бетонные работы в экстремальных условиях

Низкие температуры

Особенность работы в таких условиях состоит в том, что бетон при низких температурах схватывается медленнее. Для набора прочности, указанной в нормативной документации, монолиту необходимо больше времени.

Например:

1. При показаниях термометра в течение суток около + 5 оС готовая конструкция застывает в два раза больше, чем в обычных условиях.
2. Когда воздух на стройплощадке остывает до 0 оС, процесс затвердевания и набора прочности практически прекращается.
3. Если только что уложенная бетонная смесь замерзает (что происходит при несоблюдении технологии ее изготовления или перевозки), монолит может полностью разрушиться.

Разрушение бетона вследствие замерзания в нем воды

Содержащаяся в растворе вода при отрицательных температурах кристаллизуется, вследствие чего в бетоне образуются пустоты и поры, снижающие прочность бетонного изделия. Кроме того, лед оказывает повышенное давление на стенки бетонной конструкции.

В готовом монолите могут образоваться трещины и расколы. Кроме того, замерзшая вода разрывает связи между цементом и заполнителем бетона (щебнем, гравием и так далее).

Созревание бетона при низких температурах должно завершиться до момента замерзания.

В противном случае появляется сразу два негативных момента:

• готовая конструкция не сможет набрать прочность, предусмотренную маркой бетонной смеси;
• после оттаивания затвердевание будет происходить неправильно, существует возможность разрушения.

Для того чтобы продолжать работы в холодное время года, необходимо пользоваться специальными марками бетона и соответствующими добавками. Они не только улучшат качество монолита, но и позволяет сократить время застывания.

Рассмотрим таблицу, составленную согласно СНИП 3.03.01-87, которая показывает время затвердевания различных марок бетона в зависимости от температуры окружающего воздуха.

Марка	Прочность	Кол-во дней при температуре +5 оС	Кол-во дней при температуре +10 оС
Бетон с добавками	20	4	3
М400	30	6	4
M150 –М350	40	9	6
М100	50	14	10
Бетон в водонасыщенном состоянии	70	25	20

Повысить качество бетона в холодный сезон можно следующими способами:

• при производстве бетона использовать цемент, способствующий быстрому набору прочности готовым монолитом;
• повышать процентное содержание цемента в готовой строительной смеси;
• снижать количество воды, добавляемой в раствор;
• производить предварительный подогрев сырья (до +35 оС) и воды (до +70 оС) – это требование регламентировано СНиП 3.03.01-87;
• использовать противоморозные добавки для бетона (их цена невелика, потому не слишком увеличивает сметную стоимость строительства).

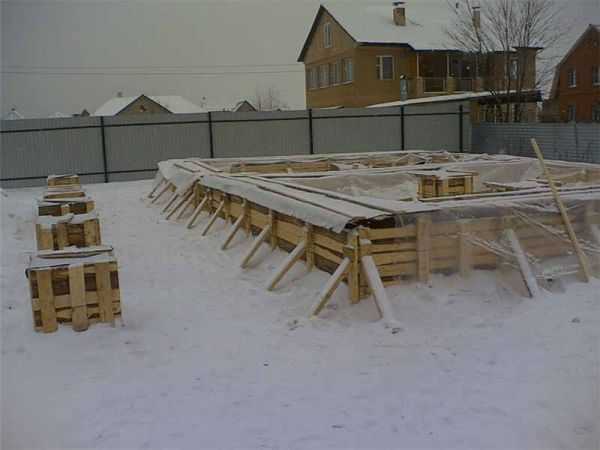

Фото затвердевающего бетона в фундаменте после заливки

Высокие температуры

После окончания укладки бетона на строительной площадке, вследствие воздействия воды на цементный порошок, начинается затвердевание раствора. Жаркая погода ускоряет этот процесс. Однако если этот показатель поднимается выше отметки в +25оС (температура высыхания бетона), происходит расширение строительной смеси, которое фиксируется после окончания процесса затвердевания.

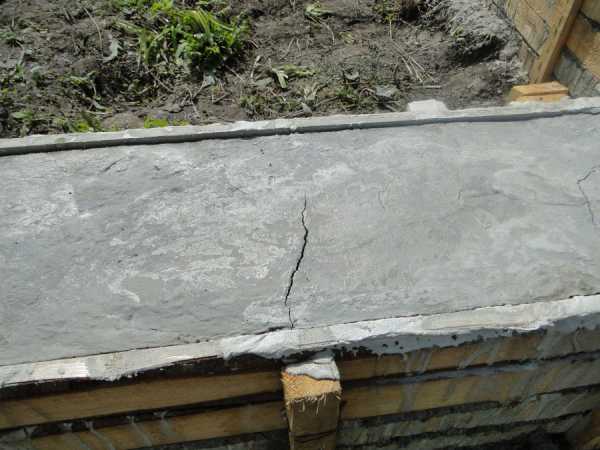

Позже, после остывания, бетонный монолит начинает сжиматься, чему препятствует возникшая твердая структура. Как результат – появление усадочных трещин и деформация. Этот процесс может продолжаться вплоть до 12-16 часов, что крайне отрицательно сказывается на прочности.

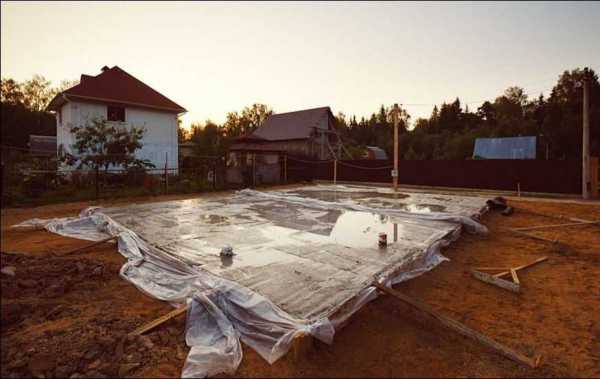

Полиэтилен препятствует преждевременному испарению влаги из бетона

Если прогноз погоды в месте п

vest-beton.ru

Оптимальная температура бетонной смеси при укладке

Для того чтобы бетон не тратил свои свойства, его нужно транспортировать с помощью специальных машин и поддерживать нужную температуру. Правильное соблюдение температурного режима позволит создать благоприятные условия твердения смеси, предотвратить опасное трещинообразование не только в период выполнения строительных работ, но и в дальнейшей эксплуатации всего строения.

Изображение 1. Таблица времени твердения бетона.

В материале данной статьи речь пойдет о том, какой должна быть температура бетона для того, чтобы он смог затвердеть и набрать необходимую прочность.

Температура свежеприготовленного бетона

Итак, свежеприготовленный бетон должен иметь температуру не более 30°C. При укладке смеси из бетона в условиях температуры воздуха окружающей среды от +5 до -3°C ее температура должна быть не меньше +5°C. Здесь следует учесть, что данный температурный показатель, характерный для массы цемента как минимум 240 кг/м? (марка М200 и более), при использовании меньшего количества цемента температура приготовленной смеси должна быть не меньше +10°C.

Соответствующей температурной средой для твердения специалисты считают +15+20°С. Время схватывания бетона, которое напрямую зависит от его температуры, можно посмотреть в таблице.

Схема твердения конуса бетонной смеси.

Конечно, при укладке смеси из бетона с пониженной температурой окружающей среды ее прочность нарастает намного медленнее. А если температура ниже нуля, то твердение будет практически прекращено, если только в смесь не включены соли, которые способны снизить точку замерзания влаги.

Бетон, который начал уже твердеть, а после этого замерз, после оттаивания в теплой среде будет продолжать твердеть только в том случае, если в начале его твердения не было повреждения замерзающей водой. По мнению специалистов, допускается одноразовое замораживание бетона и, соответственно, его оттаивание только в том случае, когда температурный режим бетонной смеси на протяжении не менее 72 часов поддерживался на отметке не ниже +10°C.

При бетонировании с повышенной температурой окружающей среды бетон твердеет намного быстрее, особенно это характерно в условиях повышенной влажности. Обогрев бетонной смеси до температуры более 80°C приводит к быстрому ее высыханию. Исключением является лишь обработка бетона насыщенным паром в специально герметизированной камере с температурой 90-100°C или изготовление изделий на заводах в автоклаве под давлением.

Зимний период

К укладке бетонной смеси в холодное зимнее время года есть одно главное требование – приобретение бетоном прочности, достаточной для распалубки, полной или частичной нагрузки конструкции. Следствием замерзания бетонной смеси в начальной стадии является существенное снижение ее прочности после того, как произойдет оттаивание.

Данное явление происходит из-за того, что свежеприготовленный бетон насыщен влагой, которая при низкой температуре замерзает и расширяется, результатом этого становится разрыв связи между слабо схватившимся цементным камнем и поверхностью заполнителей.

График усадки при высыхании бетона.

Кроме того, при сооружении железобетонных конструкций раннее замораживание бетонной смеси значительно снизит ее сцепление с металлической арматурой.

При выполнении бетонных работ в зимний период нужно обеспечить твердение бетонной смеси во влажной и теплой среде на протяжении определенного времени. Этого можно достичь двумя способами:

• применение внутренней температуры бетона;
• дополнительная подача тепла.

В первом способе нужно использовать быстротвердеющий и высокопрочный портландцемент. Специалисты рекомендуют применять различные ускорители твердения цемента, например, хлористый кальций. Таким образом, ускорение твердения бетонной смеси добивается путем уменьшения количества воды, добавления в нее воздухововлекающих и пластифицирующих добавок, а также использование при укладке высокочастотного вибратора.

Выполнение всех этих мероприятий непременно позволит ускорить твердение и даст возможность добиться достаточной прочности бетонной смеси прежде, чем она замерзнет.

Запас внутренней теплоты создается путем нагревания материалов, из которых состоит бетонная смесь, кроме того, в застывающем бетоне тепло выделяется и в результате химической реакции, которая происходит между водой и цементом (экзотермия цемента).

Следует знать, что для замешивания бетонной смеси подогревать можно только воду или воду и составные (щебень, гравий, песок). Вода подогревается до 90°С, наполнители – до 40°С.

Обогрев бетона

Таблица ускорителей и замедлителей схватывания бетонных смесей.

Нужно учесть, что температура смеси при выгрузке из бетономешалки должна быть не более 30°С, так как при большей температуре она просто застынет и потеряет необходимую для укладки подвижность. Также следует знать, что не рекомендуется добавлять воду в приготовленную смесь, потому что это приводит к снижению ее прочности.

Непосредственно перед тем, как уложить бетон в конструкцию, его можно подогреть в специальном бункере – использовать электропрогрев. Электрический ток проникает через бетонную смесь, и она разогревается до температуры 50-70°С.

Разогретая смесь должна быть сразу же уложена, так как она достаточно быстро густеет. Процесс твердения составляет 3-7 дней, при этом бетон будет выделять весомое количество тепла. Для того чтобы на некоторое время это тепло сохранить, опалубку и открытые ее места нужно накрыть хорошим изоляционным материалом (минеральная вата, шевелин, опилки и т.д.). Данный способ называется термос. Таким способом обогрева бетонной смеси специалисты рекомендуют пользоваться для сооружения конструкций со средней толщиной.

Существует обогрев бетона с использованием пара. Водяной пар пропускается посередине двойной опалубки, которая его окружает, или по трубкам, расположенным внутри бетонной смеси. Пар может пропускаться и по каналам, которые заблаговременно вырезаются на внутренней стороне опалубки. Как правило, температура пара колеблется в пределах от 50 до 80°С.

Обогрев бетонной смеси с помощью пара позволяет достичь ее твердения в сравнительно короткое время (2 суток).

Пластинки-электроды

Схема процессов при твердении бетонной массы.

В данном способе подогрева используется переменный ток. Специальные пластинки-электроды из стали соединяются с электрическими проводами и укладываются с боку или сверху конструкции на начальном этапе схватывания бетона. Также могут быть использованы продольные электроды или короткие стержни из стали, которые вбиваются в бетон с последующим подключением к электрическим проводам. После того как бетон затвердеет, концы стержней просто срезаются.

Пластинки-электроды применяют, как правило, для прогрева плит и стен, поперечные стальные стержни и продольные электроды – для обогрева колонн и балок.

На начальной стадии прогрева необходимо подавать ток с низким напряжением (50-60 В). Свежеуложенная бетонная смесь при прохождении через нее электричества подогревается и затвердевает. Следует учесть, что подогрев нужно выполнять очень медленно, это позволит избежать преждевременного высушивания бетона и появления в нем трещин. Температуру бетонной смеси повышают не больше чем на 5°С/ч, таким путем необходимо довести его температуру до 60°С. При этом способе обогрева бетонной смеси она на протяжении 1-2 дней твердения наберет необходимую прочность.

Обогрев бетонной смеси можно выполнить путем нагревания воздуха, который ее окружает. Для этого необходимо создать брезентовый или фанерный тепляк, в котором соорудить временную печь (газовая горелка, калорифер и т.д.). В сооруженном тепляке ставится сосуд с водой для создания влажной среды. Такой способ намного дороже предыдущего и используется при очень низкой температуре и небольших объемах бетонирования.

Использование противоморозных добавок

Существует и холодный способ бетонирования в зимних условиях. Данный способ не предусматривает подогрев материалов бетонной смеси. Суть его заключается в добавлении в воду большого количества солей: хлористый кальций, поташ, нитрит натрия, хлористый натрий. Эти соли способны снизить точку замерзания влаги и обеспечить бетонной смеси необходимые условия набора прочности на морозе. Но здесь следует учесть, что бетон, приготовленный с добавлением поташа, очень быстро застывает, а быстрое схватывание приводит к трудностям его укладки в опалубку. Поэтому для удобства работы с бетоном, в котором присутствует данная добавка, добавляется сульфитно-дрожжевая бражка или мылонафт.

Самым простым и экономичным вариантом использования бетона зимой является замешивание бетонной смеси с добавлением противоморозных добавок. Но здесь существуют и свои недостатки, к примеру, большое количество химических элементов (соли) ухудшает структуру бетонной смеси, а это приводит к уменьшению долговечности конструкции.

При эксплуатации конструкции во влажной среде возможно возникновение коррозии арматуры из-за воздействия на нее хлористых солей. Следует знать, что применение для замешивания бетонной смеси нитрита натрия и поташа не вызывает коррозии.

Специалисты не рекомендуют использовать бетон, в приготовление которого включены противоморозные добавки, для сооружения ответственных бетонных конструкций и в сооружениях, которые будут эксплуатироваться во влажной среде.

o-cemente.info
