Бетонные кольца размеры – Таблицы размеров бетонных колец для колодцев. ГОСТ

Армирование колец необходимо для увеличения срока их службы. Армированные элементы изготавливают тем же методом вибропрессования, в ходе которого они приобретают более плотную структуру и становятся крепче.

Кроме того, такие изделия обладают повышенной водонепроницаемостью, что позволяет использовать их для устройства септиков, предотвращающих попадание воды в грунт. То же можно сказать и о грунтовых водах: плотное прилегание составных частей друг к другу исключает возможность образования больших щелей, и грунтовые воды не попадут в колодезный источник.

Размеры

Вся выпускаемая продукция производится согласно ГОСТу 8020-90 и имеет стандартную маркировку колец:

Выпускается продукция по ГОСТу.

• КВГ — для водо- и газопроводного колодца;
• КЛК — для ливневой системы и водостока;
• КО — опорное;
• КС — стеновое;
• КФК — дренажное и коллекторное.

Дополненные (доукомплектованные) элементы имеют в аббревиатуре букву Д: КСД — кольцо стеновое дополненное (с дном).

Кроме того, маркировка изделий содержит числовые обозначения. Например, КС-10-9 читается как «кольцо стеновое 1000 мм, высотой 900 мм».

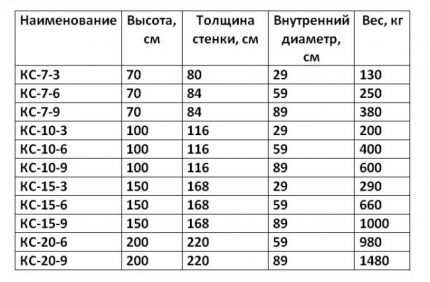

Таблица: параметры железобетонных колец

Параметры, которые имеют кольца ЖБИ, тоже стандартны и определяются табличными значениями.

Все изделия по ГОСТу имеют параметры, находящиеся в пределах:

• наружный и внутренний размеры — 84-220 мм, 70-200 мм;
• толщина стенок — 70, 80, 90, 100 мм;
• высота — 290, 590, 890 мм;
• вес бетонного кольца — 130-600 кг, 550-1470 кг;
• объем ЖБ, затраченного на изготовление 1 элемента, — 0,05-0,59 м³.

Также выпускаются по ГОСТу:

• Плиты днища (низа).

• Опорные элементы.

• Заготовки с крышками.

Кроме стандартных встречаются нетиповые кольца железобетонные, изготовленные на заказ. Они отличаются индивидуальными размерами.

Что еще нужно приобрести

Помимо самих колец для устройства системы водоснабжения, канализации или газопровода необходимо приобрести дополнительные элементы, такие как:

• днище — плита низа обеспечит прочное основание колодцу;
• перекрытие — этот элемент предназначен для установки кольца меньшего размера на большее;
• доборное изделие — оно позволяет увеличить высоту колодца с меньшим весом.

Доборные элементы имеют стандартный диаметр, но меньшую толщину стенок, и могут быть использованы в качестве верхних составных частей для колодца, например, кольцо с крышкой. Дополнительные элементы помогут обеспечить герметичность сооружению и защитят трубы от промерзания в зимнее время года.

1beton.info

виды, технология производства, маркировка + лучшие производители

Человеку, привыкшему к удобствам, трудно обойтись без гидротехнических сооружений в своем загородном хозяйстве.

Чтобы соорудить простой септик, коллектор или колодец, часто применяют бетонные кольца для канализации, как самый оптимальный и экономичный вариант. Бетонные изделия привлекают невысокой ценой, простотой и скоростью монтажа.

Из этой статьи вы узнаете о видах колец для канализации, их размерах, особенностях. Мы познакомим вас с лучшими производителями этой продукции и ценами на нее.

Содержание статьи:

Общие характеристики колец

Бетонные кольца нужно выбирать, исходя из проекта канализации, где размер колодца и его тип обоснован расчетами. При этом изделие должно иметь светло-серый цвет, свидетельствующий о том, что оно хорошо высушено.

На поверхности канализационных бетонных колец исключается наличие видимых дефектов в виде пустот, торчащего щебня, других изъянов.

Бетонные изделия — отличный материал для сооружения канализационной системы. Но следует знать, что в этой категории стройматериалов существует много видов, отличающихся характеристиками и размерами. Остановимся на этом подробней.

Классификация по конструкции

По конструктивному исполнению бетонные кольца делят на два больших класса: фальцевые, с соединением в виде замка и прямые.

Первые из них имеют выступы в верхней части и пазы в нижней. При монтаже изделия вставляют одно в другое. Выступ совмещают с пазом и в итоге получают прочное герметичное соединение, не подверженное сдвигам в любых условиях.

Фальцевые кольца для канализации могут быть разных размеров, неизменно одно — соединение настолько прочное, что изделия не нужно дополнительно соединять друг с другом

Используя кольца с замковым соединением, можно получить не только герметичный устойчивый ствол, но и идеально ровный. В случае неустойчивых грунтов это лучшее решение.

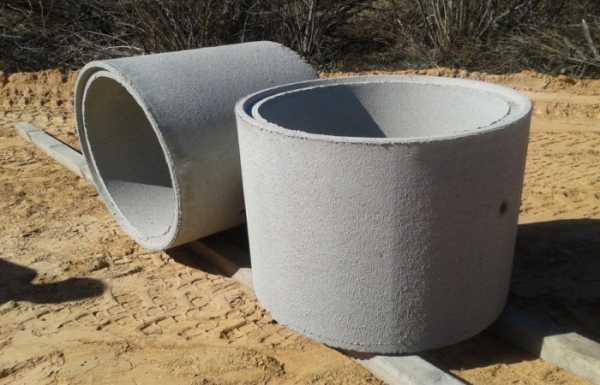

Прямые или сплошные кольца имеют гладкие стенки. Стыкуют их между собой посредством дополнительных элементов — металлических скоб, а затем замоноличивают шов цементом. Кольца этого вида дешевле первых, но и менее надежные.

Отличаются эти изделия друг от друга не только способом соединения, но и наличием дна. В одних оно есть, а в других отсутствует. Первые выгодны тем, что при помещении их на дно котлована отпадает надобность в бетонировании.

Размеры бетонных колец

Для того чтобы избежать проблем при монтаже из-за неправильного выбора колец, нужно знать, что в основном они разнятся внутренним диаметром. Толщина стенки у разных изделий также существенно отличается — 70-200 мм.

Облегчит выбор размеров бетонных колец для сооружения канализации таблица с основными параметрами.

Планировать место для канализации можно только с учетом габаритов кольца. Подходит ли бетонный элемент по параметрам, можно определить, подсчитав его объем

Регламентирует все параметры ГОСТ 8020-90. Кроме вышеприведенной, есть специальные таблицы, в которых, кроме линейных размеров кольца, обозначен полезный объем, класс бетона, из которого его изготовили.

Поскольку в основном для домашней канализации используют кольца высотой в диапазоне от 0,8 до 0,9 м, отличия в высоте не очень заметны.

Имея готовые параметры, можно выполнить предварительные расчеты относительно рационального устройства канализационной системы.

Вид соединения – не единственное отличие в конструкции колец. Встречаются изделия с дном, что является отличным решением для устройства первой камеры отстойника.

Маркировка изделий по ГОСТу

Производители наносят на бетонные кольца маркировку, соответствующую нормам ГОСТ. Ее прочтение даст возможность определить назначение изделия.

Обозначения расшифровываются так:

• КС — кольцо стеновое;
• КЛК — элемент ливневой канализации или водостока;
• КО — кольцо для фундамента или опорное;
• КВГ — изделие или газопровода;
• КФК — бетонное кольцо для устройства коллекторов или дренажных систем;
• КСД — бетонное кольцо с дном.

Вслед за этими символами следуют две цифровые группы. В первой — диаметр изделия, а во второй — высота в дециметрах. Так обозначение КС 20 – 9 прочитывается, как кольцо стеновое диаметром 20 см, высотой 90 см.

Иногда присутствует в маркировке и степень проницаемости в виде символов «О», «П», «Н». Первый указывает на особо низкое значение параметра. Второй — на пониженное, а третий — на нормальное.

По толщине стенок кольца выбирают, исходя из типа грунта. Если пренебречь этим правилом, канализационный колодец может быть разрушен из-за сжимающих нагрузок

Наиболее часто автономную канализацию устраивают из колец, размеры которых соответствуют нормативным требованиям.

Назначение бетонных колец

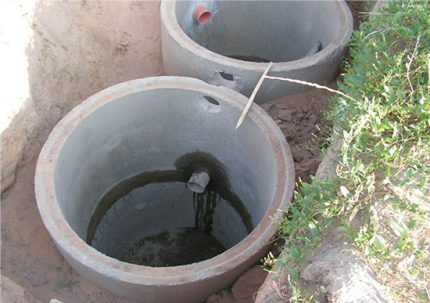

Канализационные колодцы-отстойники — основная сфера, в которой используют бетонные кольца, но далеко не единственная.

Так как проницаемость их стенок низкая, изделия применяют для устройства:

• коллекторов, как главного элемента канализационной системы города;
• смотровых колодцев;
• газопроводных установок;
• точек забора воды;
• ;
• прокладки всевозможных кабелей под землей.

Закапывать бетонные кольца можно в любой тип грунта. Изделия легко переносят агрессивную среду.

Основные плюсы и слабые стороны

Несмотря на различия бетонных колец в конструктивном исполнении, размерах, предназначении и цене, недостатки, а также минусы у них общие.

Достоинством этих изделий является:

1. Длительный срок службы. Если кольцо изготовлено из качественных компонентов и оснащено надежным арматурным каркасом, оно не изменит своих прочностных характеристик до 20 и более лет.
2. Более чем удовлетворительная степень сопротивляемости сжимающим воздействиям.
3. Простой и быстрый монтаж.
4. Влагонепроницаемые стенки при условии правильно выполненной гидроизоляции.
5. Ровная, качественная, удобная в уходе поверхность.
6. Устойчивость к воздействию грунтовых вод и сдвигу.
7. Высокая морозостойкость.

Поскольку бетонные кольца в канализационных системах эксплуатируются в агрессивной среде, для них очень важен такой показатель, как низкая поверхностная проницаемость.

Несмотря на то, что в последнее время очень популярными стали кольца из пластика, бетонные изделия не потеряли своей актуальности. Особенно широко их применяют в личных хозяйствах

Железобетонные кольца имеют и недостатки. К ним относятся:

• Большой вес из-за чего при монтаже никак не обойтись без использования специальной техники.
• Для доставки к месту установки нужно устраивать подъездные пути.
• При использовании колец без замка возникает необходимость в тщательной заделке стыков.
• Когда на изделия воздействуют неравномерные нагрузки, могут появиться трещины.

Чтобы сделать крепление колец между собой более надежным, их с внутренней стороны скрепляют пластинами. Один из концов фиксируют на нижнем элементе, а второй — на верхнем.

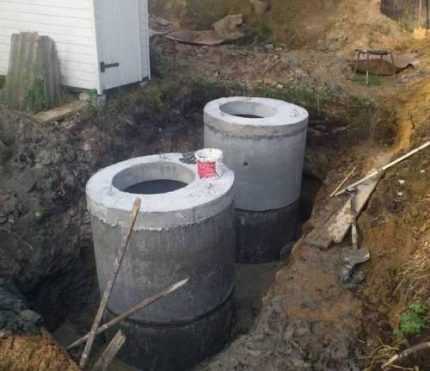

Для устройства канализационного колодца дно котлована трамбуют, устраивают 30 см песчаную подушку, а на нее помещают кольцо с днищем или опорную плиту. Обязательно выверяют горизонтальность, в противном случае получится перекос, выровнять который непросто

Колодец из колец большого диаметра накрывают плитой перекрытия с . Для небольшого сооружения перекрытием служит сам люк.

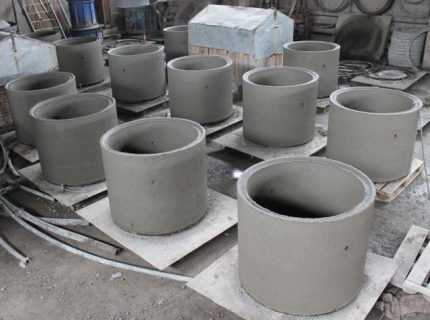

Технология производства колец из бетона

Производят кольца из цемента марки не ниже М200. Для изготовления колец в соответствии с ГОСТ 7473-2010 применяют марку М400. В качестве дополнительных ингредиентов идет песок, щебень, вода, пластификатор.

Существует два метода получения бетонных колец: путем вибролитья и вибропрессованием. Первый применяют при небольшом объеме производства, а второй считается промышленным.

Общим для этих двух технологий является арматура, которую укладывают перед тем, как заполнять виброформу или вибропресс бетонной смесью. Предварительно ее связывают в кольцо, по высоте равное высоте готового изделия. Это придает кольцам дополнительную прочность.

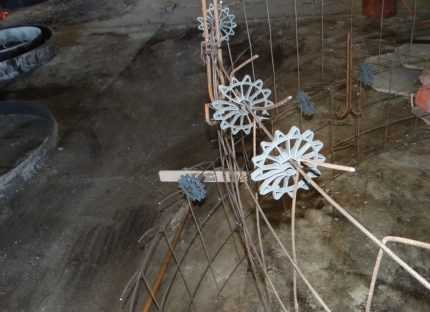

Чтобы арматурную сетку не прижал к стенкам формы бетон, существуют специальные пластмассовые фиксаторы арматуры. Их надевают на проволоку

Чтобы прочно связать заполнители бетона и превратить его в крепкий цементный камень, после формирования бетонные кольца пропаривают. Это ускоряет гидратацию вяжущих компонентов. После достижения кольцами опалубочной прочности, их снимают с поддона и направляют к месту хранения.

Ж/б кольца помещают в камеру для пропарки после окончания формирования. Температуру в закрытой камере на этапе разогрева постепенно повышают — в течение часа на 20-25 °C.

При несоблюдении этого правила на поверхности изделий могут образоваться трещины в результате появления избыточных напряжений в бетоне из-за резкого скачка температуры.

Собственно пропарка осуществляется при температуре от 70 до 90 °C. Далее происходит постепенное остывание. По принципу функционирования различают периодические и непрерывные камеры для пропарки.

Хранят кольца на складе закрытом или открытом. Их можно размещать рядами или вставлять друг в друга, если позволяют размеры.

Технология #1 – метод вибролитья

Преимущества этого метода заключаются в том, что для организации производства не требуются большие площади. Достаточно небольшого участка с твердым покрытием.

Кроме того, используемые формы имеют небольшой вес. Они разборные, поэтому не нужен ни кран, ни кран-балка чтобы вынуть готовое изделие.

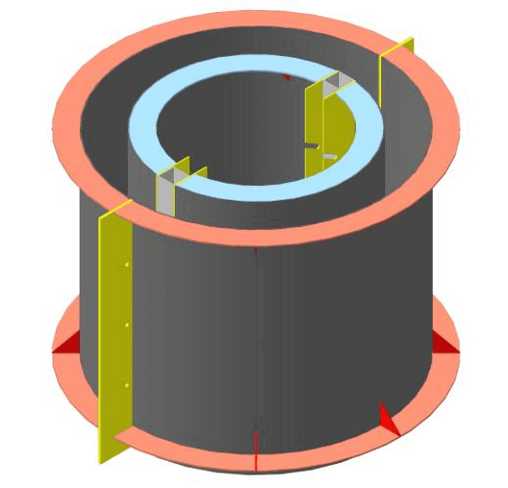

Форма объемом 6 м³ для железобетонных колец разбирается легко. Изготовлена она из 2-миллиметрового металла. Сверху и снизу конструкция оснащена кольцевыми усилителями. Сборка выполняется при помощи замковых клиновых соединителей

Процесс изготовления состоит из нескольких этапов:

1. Смазывают и собирают формы на месте заливки.
2. Заполняют формы бетоном.

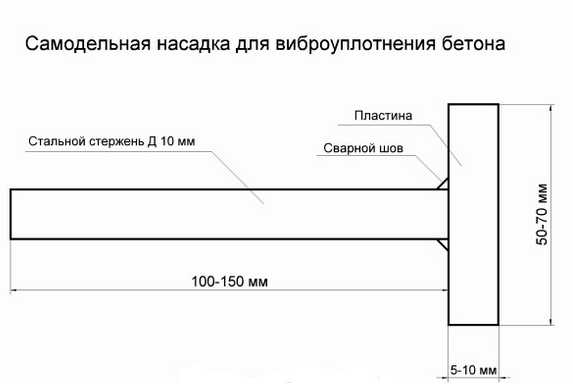

3. Уплотняют бетон с применением глубинного вибратора.
4. Оставляют смесь в формах до затвердевания. Обычно время ожидания составляет от 6 до 8 часов.
5. Разбирают конструкцию силами 2-4 человек.

Обычно цикл заливки в формы объемом 6 – -6,5 м³ занимает от 4 до 5 часов.

Технология #2 – вибропрессование колец

Изготовление по этому методу не требует много форм, поскольку производительность вибропресса позволяет за 8 рабочих часов получить около 35 изделий. Бетонную смесь в стационарный вибропресс подают механизированным способом, посредством ленточного конвейера или бетоноукладчика.

В случае использования конвейера в форму смесь укладывают вручную, а бетоноукладчик позволяет обойтись без применения ручного труда.

Технологический процесс состоит из нескольких операций:

1. Помещают внутрь вибропресса наружную съемную опалубку и замковую часть поддона.
2. Подводят к форме разбрасыватель бетоноукладчика.
3. Выгружают смесь в форму и убирают разбрасыватель в сторону.
4. Устанавливают над формой гидравлический пуансон.
5. Запускают процесс прессования. При этом затирочное кольцо осуществляет повороты и формирует замковую часть. На нем имеются ограничители, позволяющие четко формировать размеры.
6. Отводят от формы пуансон.
7. Выполняют распалубку изделия. Используют для этого специальное приспособление. Иногда применяют приспособление от автопогрузчика, закрепив его на кран-балку или используют сам автопогрузчик.
8. Демонтируют нижние захваты, удерживающие кольцо.

После того, как форма с кольца снята, в нее помещают другой поддон и снова возвращают в вибропресс.

С целью равномерной укладки бетона его распределение по форме выполняют посредством вибрации. Вибраторы расположены как сверху, так и внутри. Они поднимают бетонную смесь снизу, а пуансон сверху дожимает ее

Если сравнить вибропресс с виброформой, становятся очевидными его преимущества, влияющие не только на производительность, но и на качество конечной продукции.

Гидроцилиндр (пуансон), установленный на поворотной балке, обеспечивает сильное прессование. Поскольку на фракции заполнителя, отличающиеся по размерам, поочередно воздействует вибрация разной частоты, виброуплотнение получается более качественным.

Результат — качественная поверхность, которую невозможно получить при использовании виброформы. Замок, сформированный путем прессования, отличается высокими показателями прочности.

Технология #3 – изготовление в домашних условиях

Железобетонные кольца можно изготовить и в домашних условиях. Для этого, кроме материалов, потребуются специальные формы. Их также можно сделать собственноручно.

Проще всего использовать толстостенные бочки. Одна из них большого диаметра, а сечение другой должно отличаться в меньшую сторону насколько, чтобы получилась стенка толщиной около 8 мм.

У обеих посудин удаляют дно. Внутреннюю бочку делают выше внешней сантиметров на 10. Для удобного съема опалубки с готового изделия делают продольный пропил на бочках, разделяя их на две части.

Элементы бочек соединяют при помощи «ушек», забив в них клинья. Можно сделать это и посредством уголков, которые сначала приваривают, просверливают в них отверстия и стягивают болтами

Чтобы стенки формы не искривились, нужны распорки, удерживающие опалубку от деформации. При подготовке к использованию, малую часть формы вставляют в большую. При этом следят, чтобы зазор был равномерным по всему кругу.

Сверлят отверстия под фиксирующие шпильки. Далее, в подготовленные места вставляют шпильки, крепко затягивают гайками.

Есть и другой вариант изготовления формы — из металлической полосы и деревянных брусков. Из полосы делают заготовку, ширина которой равна высоте железобетонного изделия с добавлением 10 см.

Сбоку по краю полосы, снизу и сверху на форме нужно отогнуть бортики. Эта деталь сбоку нужна, чтобы просверлить отверстия под стягивающие болты

По верхнему бортику делают надрезы, а после этого из заготовки делают кольцо. Чтобы придать ему жесткость, выполняют деревянный каркас, нарезав деревянные отрезки длиной около 23 см и прикрепив их под бортик. Чтобы не прогибались стенки, укрепляют и высоту.

Если есть опыт работы с деревом, можно изготовить и деревянные формы. Для фиксации деревянных планок используют металлическое кольцо. Крепят его снаружи формы большего диаметра и изнутри меньшей части опалубки.

Также рекомендуем прочесть статью, где мы привели подробную инструкцию по изготовлению бетонных колец своими руками. Подробнее – переходите по .

Лучшие производители бетонных колец

Бетонные кольца выпускают многие предприятия России. Среди них можно выделить компании, продукция которых пользуется особым спросом.

Место #1 – компания «ВТГ Строй» в МО

Компания «ВТГ Строй» в Мытищах с недавних пор стала выпускать железобетонные кольца разного назначения, в том числе и канализационные. Здесь изготавливают стеновые изделия, с дном, доборные, бетонные крышки, отдельное дно колодезное.

Есть кольца фальцевые и без замка. На все имеются паспорта и сертификаты.

Особо популярна следующая продукция:

• кольцо КС фальцевое и прямое сечением 90 – 100 см в комплекте с крышкой и люком;
• изделие КС с замком и без него диаметром 90 – 150 см в той же комплектации;
• кольцо КС как с замком, так и без замка с крышкой и люком диаметром 90 – 200 см.

Мощность предприятия достаточно большая для того, чтобы отгружать продукцию во все регионы России. Стоимость одного кольца около 2,1 т. р.

Место #2 – фирма “Диалог Строй”

Компания из Новокузнецка «Диалог Строй» обеспечивает железобетонной продукцией весь регион.

Предприятие предоставляет льготы своим клиентам на зимний период. При условии внесения предоплаты, действуют заморозки цен, всевозможные скидки

В ассортименте присутствуют следующие наименования изделий:

• КС 7-9 – с толщиной стен 80 мм;
• КС 10-9 – с такими же стенками;
• КС 15-9 – со стенками 100 мм;
• КС 20-9 – со стенками такой же толщины.

По индивидуальным заказам возможно изготовление колец и с другими параметрами. Цена на изделия начинается от 1,7 т.р.

Место #3 – компания «ООО “ТСК” Синегорье”»

Среди потребителей популярной является продукция компании «ООО “ТСК” Синегорье”». Здесь выпускают ж/б кольца для канализационных колодцев, люки для них, днища, кольца доборные.

Средняя стоимость кольца — около 2,7 т. р. Находится компания в г. Киров, но поставки осуществляются по всей территории России.

Место #4 – предприятие «ЮгСтройКомплект»

Краснодарская компания «ЮгСтройКомплект» также выпускает большой ассортимент железобетонных изделий. Высота колец 0,9 м, диаметр от 100 до 200 см. Цена одного изделия от 1,4 т. р.

Выводы и полезное видео по теме

Технологический процесс изготовления канализационных колец методом вибропрессования:

Процесс изготовления колец своими руками в следующем видеоролике:

Чтобы выполнить безупречный , нужно заблаговременно изучить информацию об этих изделиях, особенностях их установки. Следующий важный этап — подготовка, включающая расчет системы, проектирование.

Для предотвращения возникновения аварий в автономной канализационной системе, при ее устройстве нужно следовать существующим нормам.

Если после прочтения материала у вас появились вопросы, задайте их в расположенном ниже блоке, а мы постараемся на них оперативно ответить. Там же вы можете дополнить эту статью интересными сведениями по теме.

sovet-ingenera.com

Бетонные кольца для канализации: размеры, цены и монтаж

На сегодняшний день практически невозможно представить, как можно обойтись без канализации. Передовые технологии представляют нашему вниманию очень большой перечень материалов, которые позволяют сделать канализацию прочной, долговечной и простой в обустройстве.

Невзирая на сильную конкуренцию со стороны других видов септиков, бетонные кольца для канализации на протяжении долгих лет не сдают свои позиции и по-прежнему пользуются спросом у клиентов.

Перед монтажом канализации нужно тщательно изучить технические характеристики материалов, ведь канализация сооружается не на один год, а от качества выбранного материала напрямую зависит срок службы канализационной системы. Читайте статью «ПВХ трубы для канализации: цены и размеры».

Производство бетонных колец и технические характеристики

Бетонные кольца изготавливаются из всевозможных смесей бетона разных марок, различных фракций щебня и песка.

Производство колец осуществляется строго по ГОСТу.

В целом, на бетонные кольца для канализации размеры и цены разнятся. Конечно же, клиент всегда акцентирует свое внимание на том, сколько стоят бетонные кольца для канализации по сравнению с его аналогами. И зачастую выбирается оптимальный вариант, согласно которому клиента устроит цена и качество бетонного изделия.

Также возникает вопрос, где купить бетонные кольца для канализации, как можно ближе к участку. Конечно, для многих основной фактор, от которого зависит продажа бетонных колец для канализации – цена, но далеко не всегда стоит экономить. В таком деле лучше обратить внимание на технические характеристики и гарантийный талон бетонных изделий. Так как акцентируя внимание на низкой цене, можно попасть на низкокачественное изделие, изготовленное каким-то подпольным предприятием.

До того как начинается выполняться монтаж канализации, нужно выбрать место для установки септика. Для этого выполняются все необходимые инженерные расчеты. Часто такие расчеты выполняются еще на стадии планирования строительства дома.

Выбирая место для установки бетонных колец для канализации, нужно учитывать такие показатели:

1. Размещение септика должно быть на расстоянии не ближе 5 м от дома.
2. Размещение септика от скважины на расстоянии не менее 30 м.
3. Монтаж септика должен быть в месте, где есть небольшая возвышенность. Это обусловлено тем, чтобы избежать стока дождевых или талых вод.
4. Должен быть выдержан угол наклона для канализационной трубы.
5. Использовать только прямую трубу, чтобы не спровоцировать образование засорений на внутренних стенках трубы.

Безупречное качество бетонных колец позволяет их использование практически в любой климатической зоне. Но, как и другие изделия для канализации, они имеют свои положительные черты и отрицательные.

Положительная характеристика бетонных изделий:

• Приемлемая цена.
• Скорость выполнения монтажных работ.
• Наличие правильной геометрической формы.
• Прочность.
• Долгосрочный срок эксплуатации.
• Устойчивость к морозу и коррозии.

Казалось бы, разве это не идеальный вариант? Но есть некоторые отрицательные характеристики данного изделия.

Отрицательные качества бетонных колец:

1. Большой вес бетонных плит создает трудности в транспортировке, и канализацию из таких изделий невозможно выполнить самостоятельно, не обращаясь за помощью спецтехники.
2. При неравномерно прилагаемых нагрузках появляется риск хрупкости.

В целом, положительных качеств значительно больше, поэтому бетонные кольца для канализации являются востребованными. К тому же, цена на бетонные кольца для канализации вполне приемлема для капитального строительства. Формируется цена и стоимость бетонных колец для канализации на основании затрат, понесенных предприятием на изготовление бетонного изделия, а также от габаритов изделия и качества материалов для производства бетонных колец.

Размеры бетонных колец

Каждому типу колодца соответствуют определенные размеры бетонных колец. Чтобы знать, какого размера кольца нужны для вашего колодца, нужно исчислить суточный расход воды на всех членов семьи. Без проведения расчетов не обойтись, иначе выбрать подходящий размер бетонных колец будет затруднительным.

Обычно для канализации используют бетонные кольца, диаметр которых колеблется в пределах от 70 см до 200 см. При этом средняя высота составляет 50 см, но при индивидуальном заказе размеры кольца можно увеличить.

Всем кольцам для канализационных колодцев присвоены соответствующие марки, и это является обязательным условием ГОСТа.

Все бетонные кольца должны пройти тестирование на прочность, водонепроницаемость и устойчивость к низким температурам. Проводится такое тестирование с помощью ультразвукового метода и механического воздействия.

Схема канализации из бетонных изделий

Для обустройства канализации нужно составить схему. Вообще, схема канализации из бетонных колец визуально проста. Основная схема и устройство канализации из бетонных колец включает в себя несколько секционных колодцев:

• Накопительная секция. Для первой секции используется колодец, в основу которого заложены бетонные кольца с дном для канализации, к нему подведена труба, выводящая все стоки. Важно учитывать, что труба должна проходить под уклоном. Нормальный угол наклона должен составлять 2 см на 1 метр. Задача этой секции заключается в разложении твердых отходов. Это возможно за счет анаэробных бактерий. После образования густого осадка жидкость переходит во второй колодец.
• Фильтрующая секция. Обустройство второй секции сделано аналогично первой. Задачей этого колодца является осуществление фильтрации. В колодце находятся гравий и керамзит, которые способствуют природной фильтрации отходов.
• Дренажная секция. В третий колодец поступает жидкость, прошедшая фильтрацию в предыдущем резервуаре. Устранение жидкости из этой секции осуществляется 2-мя способами: естественным путем в грунт или в принудительном порядке с помощью насоса. Также сточные воды из дренажной секции можно выкачать, воспользовавшись услугами ассенизаторской машины, но в таком случае размещение третьего колодца должно быть как можно ближе к дороге. Обустроить канализацию на основании такой схемы несложно, да и цена бетонных колец с дном для канализации вполне оправдана.

Канализация из бетонных изделий

Однозначно канализация в частном доме из бетонных колец будет служить долго и надежно. Чтобы правильно обустроить канализацию из бетонных изделий, лучше обратиться к компаниям, которые профессионально выполнят работу в кратчайшие сроки. Но не всех цена канализации из бетонных колец под ключ устраивает. Поэтому принимается решение выполнить монтаж канализации самостоятельно. Но для этого нужно иметь хотя бы малейшее представление, как сделать канализацию из бетонных колец своими руками.

В данном разделе в виде пошаговой инструкции распишем, как установить бетонные кольца для канализации на вашем участке. Перед монтажом нужно купить бетонные кольца для канализации в количестве 9 штук, а также 3 канализационных люка (если будет оборудоваться 3 колодца).

Затем нужно выкопать 3 котлована в ряд. Выкопанные ямы должны быть немного больше, чем размеры бетонных колец для канализации, допустим глубиной 3 м и 2,8 м в диаметре.

Одному человеку выкапывать котлованы очень сложно физически, так как гораздо проще будет построить работу таким образом: один человек выкапывает яму, а второй извлекает грунт на поверхность земли.

Далее нужно сделать бетонную подушку внутри ямы и после этого можно приступать к монтажу канализации из бетонных колец.

Выполнить монтаж такой канализационной системы вручную не получится. На этом этапе монтажных работ не обойтись без помощи спецтехники. Понадобится подъемный кран, который будет устанавливать бетонные кольца друг на друга. На каждую яму понадобится по 3 бетонных кольца.

После установки колец в котлован нужно устранить все возможные щели, используя жидкое стекло. Расстояние от стенок колец до стенок котлована нужно заполнить землей или щебнем.

Монтаж канализационных труб

Обустроить канализационные трубы нужно таким образом, чтобы гарантировалось беспрепятственное перемещение сточных вод из одного колодца в другой. Сделать это нужно так:

1. Подвести канализационную трубу к первому колодцу, соблюдая небольшой угол наклона.
2. Разместить канализационную трубу между 1-ой и 2-ой секциями, должно быть ниже 20 см.
3. Канализационная труба, которая соединяет 2-ую и 3-ю секции, должна находиться еще на 20 см ниже по уровню.

Перед монтажом канализации нужно обязательно изучить экологию участка, чтобы при установке колодцев не нарушить ее.

Именно таким образом переливная канализация из бетонных колец устанавливается и немаловажно, что в такой канализации степень очистки сточных вод достигает показателя 90%.

Как показывает практика, стоимость бетонных колец для обустройства канализации полностью оправдана, и на качество таких колец пожаловаться может, наверное, лишь тот покупатель, который в целях экономии приобрел бетонные изделия у подпольного производителя. И то, на чем акцентирует внимание человек, который собирается купить бетонные кольца для канализации — цена, далеко не всегда выступает главным показателем экономии.

alikar.ru

Бетонные кольца: сфера применения, размеры и цены, изготовление своими руками

Одним из самых популярных железобетонных изделий является бетонное кольцо. Его используют для самых разных целей. В первую очередь это обустройство различных колодцев для водоснабжения. В не меньшей степени бетонные кольца применяют для устройства канализационных колодцев и для защиты узлов водопровода и теплоснабжения под землей. Внутри них размещают задвижки, запорные вентили, пескоуловители, а также применяют для прокладки кабельных и тепловых магистралей. Частные застройщики использует их для монтажа самодельных септиков. Для этого они имеют специальные бетонные крышки с люком.

В связи с этим необходимо знать геометрические параметры и разновидности бетонных колец. Особенно полезно для тех, кто начинает самостоятельное строительство или реконструирует инженерные сооружения. Бетонные кольца: сфера применения, размеры и цены, изготовление своими руками. Эти вопросы мы рассмотрим в данной статье.

Септик из бетонных колец

Как маркируются бетонные кольца

Регламентирование таких железобетонных изделий, как бетонные кольца осуществляется посредством ГОСТ 8020-90. Там подробно описано назначение изделий, их маркировка и размеры. Нормирование прочности бетона, который служит для изготовления колец, производится ГОСТом 100180. Определение морозостойкости изделий осуществляется в соответствии с государственным стандартом 10060, а его водонепроницаемости ГОСТом 12730.

Современная промышленность выпускает несколько железобетонных конструкций кольцевой формы:

• Кольца для колодцев с плоским торцом.
• Кольца для колодцев с замковым торцом.
• Доборные кольца.
• Ремонтные кольца.
• Опорные кольца.

Маркировка железобетонных колец является стандартной. Она состоит как из буквенного, так и из цифрового ряда символов. Буквенное обозначение отражает область применения. Ряд цифр обозначает габаритные размеры.

Расшифровка буквенной маркировки следующая:

• КС — кольцо стеновое, предназначено для рабочей камеры либо горловины колодцев.
• КСД — кольцо стеновое, имеющее глухое днище.
• КО — кольцо опорное.
• КФК — фекальное кольцо, предназначенное для устройства рабочих камер колодцев хозяйственно-бытовой канализационной системы.
• КЛК — кольцо, предназначенное для сооружения ливневой канализации.
• КВГ — кольца для газопроводных и водопроводных сетей.

Данный перечень говорит о том, что как таковые колодезные кольца отсутствует, все они относятся к стеновой категории. Нет в стандарте и ремонтных колец. В качестве них используются обычные стеновые кольца с меньшим диаметром, которые помещают в шахту для углубления колодцев.

Что касается цифровой маркировки бетонных колец, то в ней содержится информация о габаритах изделия, выраженная в дециметрах. А внутреннем диаметре говорит первая цифра, вторая отвечает за высоту. К примеру, маркировка КС 6-10 обозначает, что это бетонное стеновое кольцо внутренним диаметром 6 дециметров и высотой 10 дециметров. На заводах железобетонных изделий чаще всего выпускаются бетонные кольца, имеющий диаметр от 0,7 до 2 м, а высоту от 0,1 до 2 м при толщине стенки 7 -20 см.

Кольца отливают из бетона марки 200 — 500. Армирование в стеновых железобетонных кольцах практически не используют, так как бетон прекрасно выдерживает сжатие и боковое давление грунта. Только изделия, работающие в тяжелых грунтовых условиях, армируют стальной арматурой диаметром 10 мм, которая не дает образовываться трещинам.

Стоимость бетонных колец находится в прямой зависимости от их размеров и марки применяемого бетона. Кроме того, разные изготовители могут вести сильно отличающуюся ценовую политику.

Пример стоимости бетонных колец у одного из производителей

Бетонные кольца, имеющие торцовый замок

Одной из самых популярных разновидностей колодезных бетонных колец является конструкция, снабженная торцевыми замками. Они имеют вид своеобразных углубление на торце кольца и не дают сдвигаться изделиям друг относительно друга под действием грунтовых нагрузок или подземных вод. Кроме того, замок прекрасно повышает герметичность стыков.

Бетонные кольца с торцевыми замками

В отличие от них, кольца имеющие плоский торец не так хорошо выдерживают подвижки грунта. Они могут быть настолько сильными, что сдвинут кольца чуть ли не на половину диаметра септика или колодезной шахты. Такие случаи нередки, когда в месте расположения объекта под землей имеется мощный плывун. Так называют очень непрочный глинистый, песчаный или илистый грунт, разжижающийся под действием грунтовых вод.

Как самостоятельно изготовить бетонные кольца

Купить 4 — 5 колец для септика не составит большого труда, а вот если нужно не менее 10 изделий, то целесообразно будет изготовить их самостоятельно. Нужно понимать, что процесс этот довольно трудоемкий, так как для изготовления колец потребуется соорудить очень сложную по конструкции опалубку. Кроме того, сама работа по заливке опалубки бетоном требует очень большой аккуратности. Это позволит избежать возникновения пустот и неровностей в бетоне.

Для того чтобы приготовить раствор берется стандартное соотношение компонентов: 1 часть цемента, 3 части песка и 1 часть щебня. Сухие компоненты засыпают в бетономешалку и тщательно перемешивают. После этого туда мелкими порциями постепенно добавляют в воду, доводя консистенцию бетонной смеси до нужной, позволяющей бетону равномерно распределятся внутри формы.

При производстве самодельных бетонных колец требуется соблюдать следующие технологические требования, чтобы получить ожидаемое качество:

• Стальная разборная форма должна быть очень прочной.
• Для приготовления качественной смеси нужно использовать цемент с маркой не ниже 500.
• В качестве заполнителя нужно брать мелкофракционный щебень не более 5-10 мм в размере и мытый песок.
• Бетонную смесь необходимо уплотнять вибратором.
• Если вы открываете изделие в холодное время года, то обязательно нужно использовать электроподогрев.

Отливочная форма для изготовления бетонных колец

Изображенная на рисунке отливочная форма представляет собой два полукольца, которые изготовлены из очень прочный листовой стали толщиной 1,5 — 2 мм. К торцам привариваются ребра жесткости, а по длине устанавливаются соединительные пластины, стягивающие полукольца в единую конструкцию перед началом бетонирования.

Снятие внешней опалубки не является сложным процессом: достаточно только открутить болты и постучать по стенкам молотком. Удаление внутренней части более сложное. Для облегчения этого процесса внутрь формы помещают две узкие стенки или трубы квадратного сечения. Для удаления деталей достаточно будет просто выбить эти распорки.

Разборка металлической опалубки

Использование мелкого заполнителя для бетона оправдана тем, что толщина кольца не очень большая. Она составляет всего от 7 до 9 см. Поэтому засыпка в раствор крупного щебня может все испортить, так как образуются пустоты и кольцо способно разрушиться. Очень важную роль играет виброуплотнение, без которого невозможно полностью удалить пузырьки воздуха и раковины, которые сильно снижают прочность бетона. Решить проблему простым штыкованием можно лишь отчасти. Если в наличии нет специального строительного вибратора, то можно применить обычный перфоратор. В него вставляется обрезок арматуры, к концу которого приваривают толстую стальную пластинку.

Схема изготовления самодельной насадки для виброуплотнения бетона

Для проведения уплотнения нужно включить инструмент и поступательными движениями упереть его во внешнюю верхнюю часть формы снаружи. Металл передаст вибрацию бетону. В результате он станет оседать и уплотняться.

Так как бетонные кольца получаются очень тяжелыми, то их монтаж без использования специальной техники практически невозможен. Поэтому для удобства необходимо в процессе заливки установить в форму не менее 4 монтажных петель из проволоки диаметром 8 — 10 мм. Концы проволоки загибаются и заглубляются в бетон не менее чем на 40 — 50 см.

Таким образом, если вы решили самостоятельно изготовить бетонные кольца для колодца или для септиков, сделать это вполне реально, если есть специальная металлическая опалубка.

stroyvopros.net
