Блок питания для светодиодных лент. Виды и подключение. Мощность

Большинство светодиодных лент рассчитаны на напряжение питания 12 В или 24 В. Бытовая сеть дает 220 В, поэтому напрямую подключать к ней осветительный прибор никак нельзя. Чтобы решить задачу, предусмотрен блок питания для светодиодных лент. Он понижает напряжение и делает его стабильным, важно лишь правильно подобрать мощность.

Блок питания для светодиодных лент: основные характеристики

При покупке устройства обращают внимание на его напряжение и мощность. Для бытовых нужд чаще всего применяются светодиодные ленты на 12 вольт. Таким и должно быть выходное напряжение блока питания.

Минимальная мощность источника напряжения составляет 5 Вт, далее идет повышение до 15, 30, 60 Вт и так далее. Наиболее мощные модели характеризуются показателем в 200 и 350 Вт. Иногда блоки называют LED драйверами, поскольку они запускают работу ленты.

Для охлаждения электронной системы в открытые модели могут устанавливать вентилятор. Надо учитывать, что в процессе работы вентилятор шумит, поэтому в жилых комнатах его применять не рекомендуется.

Самый обычный блок питания для светодиодных лент обеспечивает только требуемое напряжение и мощность. Но встречаются модели со встроенным диммером или с возможностью дистанционного управления.

Габариты LED драйверов тоже отличаются, поэтому лучше уточнять их при заказе через интернет. В этом случае не возникнет проблем с размещением устройства. Под него заранее можно будет выделить место.

Отличие по герметичности
Для любого электрического прибора важно, чтобы в него не попадала влага. В зависимости от защищенности от внешних воздействий блок питания бывает:

  • В пластиковом кожухе.

  • Герметично закрытый в металлическом корпусе.

Блоки в пластиковой оболочке отличаются легкостью и небольшими размерами. В основном у них мощность не более 75 Вт, хотя последние время встречаются и 100-ватные модели. Их легко замаскировать, спрятать в нишу, что важно при оформлении интерьера жилого помещения или выставочного зала.

Герметичные блоки питания применяют на улице и в помещениях с повышенной влажностью. У них высокая мощность (100 Вт и выше), что позволяет подключать ленты большой длины и высокой яркости. Степень защиты достигает уровня IP67.

Открытые блоки стоят дешевле герметичных, хотя по мощности они не уступают. Чтобы предотвратить попадание внутрь воды, пыли и посторонних предметов, открытые LED драйверы помещают внутрь шкафов управления.

Как рассчитать мощность

Одна из основных характеристик импульсного блока питания – мощность. Ее обязательно учитывают при покупке. Но вначале надо определить потребляемую мощность ленты или системы лент, которые вы собираетесь подключать.

Допустим, необходимо подключить 5 метров ленты SMD 3528 с плотностью светодиодов 60 штук на метр. Один метр такой ленты потребляет 4,8 Ватт. Необходимо умножить метраж на мощность единицы метра.

5×4,8=24 Ватт

Блок питания всегда берут с запасом. Коэффициент запаса составляет 1,25 или добавляют 20-30% мощности, чтобы не допустить перегрева.

24×1,25=30 Ватт

Итак, мощность источника питания для ленты SMD 3528 длиной 5 м должна составлять не менее 30 Ватт.

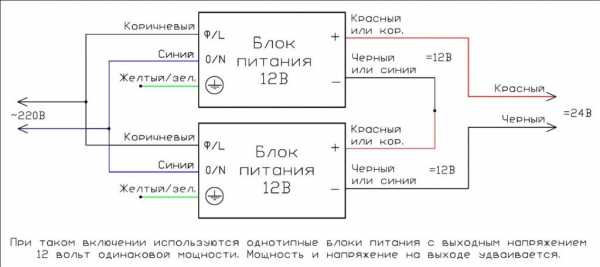

Если мощности одного блока не хватает, то можно запитать осветительный прибор от двух, трех и так далее источников, которые соединены между собой параллельно. А чтобы запитать ленту на 24 вольта от двух драйверов на 12 вольт, надо соединить их последовательно.

Если блок будет неправильно рассчитан, то это приведет к перегрузкам, скачкам тока. Повышение тока заставит светодиоды перегреться. Постоянный перегрев приведет к тому, что лента выйдет из строя через 1-2 недели эксплуатации.

Правильный блок питания для светодиодных лент помогает сделать срок службы светодиодной ленты максимально долгим. Лента светит стабильно, не перегревается, не мерцает, она защищена от скачков напряжения.

 Похожие темы:

electrosam.ru

Блок питания для светодиодной ленты 12В

Сделать светодиодную подсветку проще простого. Собственно нужно будет приобрести светодиодная лента того цвета который нам хочется, нужной длинны и мощности. Скорее всего выбранная лента потребует питания постоянным напряжением 12В, для неё мы выберем и подключим блок питания для светодиодной ленты 12В.

Выбор блока питания для светодиодной ленты 12В.

Блоки питания на 12В не трудно найти, они применяются со многими устройствами (системы видеонаблюдения, некоторые ноутбуки и планшеты и т.п.) и часто именуются адаптерами. Кроме того нужный блок питания можно купить на радио-рынке, в отечественных или зарубежных интернет магазинах, например на алиэкспрессе. Но перед покупкой нужно определиться с параметрами блока питания.

Первое с чем нужно определиться – мощность. Выходная мощность блока питания должна быть равна или быть больше мощности подключаемой светодиодной ленты. Мощность ленты обычно указывают на метр длинные [Вт/м] или для всей ленты [Вт]. Чтобы получить мощность, потребляемую всей лентой, нужно удельную мощность умножить на длину ленты в метрах. Например, для ленты потребляющей 7 Вт/м, длинной 3 м, потребуется блок питания мощностью не меньше 21 Вт (7 Вт/м * 3м).

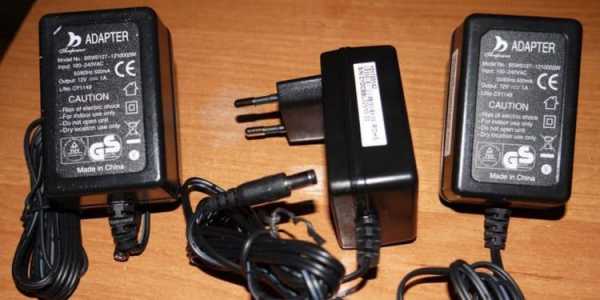

Вот два блока питания на 12В заказанные в Китае. И тот и другой можно использовать для питания светодиодной ленты, отличия только в мощности ленты которую можно подключить.

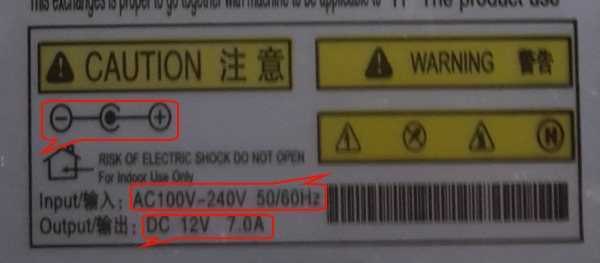

Обратите внимание и на входные параметры — входное напряжение, например ‘AC 100V – 240V’ означает что блок питания будет работать от сети переменного тока напряжением от 100 В до 240 В. Это хороший большой диапазон и даже в сельском доме с плохой низкой сетью этот блок питания обеспечит светодиоды стабильным напряжением, чтобы они горели и не мигали.

Меньший блок питания способен отдавать в нагрузку ток 2 А, соответственно мощность нагрузки может достигать 24 Вт. Этого будет вполне достаточно, для подсветки одной комнаты. Обошелся он мне примерно в 3 доллара.

Второй блок питания рассчитан на максимальный выходной ток 7 А и мощность 84 Вт, используя светодиодные ленты на такую мощность можно хорошо осветить одну комнату или подсветить несколько. На момент покупки цена была около 10 долларов.

Для освещение целой квартиры можно применить блок питания на большую мощность, например на 350 Вт. Такой блок питаний уже будет стоить около 30 долларов. Правда такой блок, скорее всего, будет содержать вентилятор, который будет шуметь и потребует периодической чистки от пыли.

В случае большой мощности лучше разделить нагрузку на части, а каждую часть подключать к своему блоку питания.

Подключение светодиодной ленты к блоку питания

Небольшие и средние блоки питания на 12 В, чаще всего комплектуются круглым штекером с наружным диаметром 5,5 мм и внутренним 2,1 мм. Если светодиодная лента уже имеет припаянные провода, то для подключения светодиодной ленты к блоку питания достаточно будет приобрести вот такой адаптер:

Ищется на алиэкспрессе или ибее по запросу ‘Female DC Power Jack Connector Plug Adapter 5.5×2.1mm’ и стоит от двух с половиной долларов за десяток.

Впрочем можно откусить штекер от блока питания и подключиться к ленте любыми другими клеммами или просто подпаять.

Подсоединить нужно всего лишь два провода, минус питания от блока питания к минусу светодиодной ленты, плюс блока к плюсы ленты.

На штекере блока питания на внешний контакт обычно подается минус, а на внутренний плюс. И это видно на наклейках двух блоков питания приведенных выше. Но все равно лучше полярность напряжения и его величину проверить мультиметром, ведь никто на 100% не гарантирует что этикетка соответствует содержимому корпуса.

Что касается светодиодной ленты, то к ней часто припаивают выводы: минусовой провод обычно черного цвета, а плюсовой – красного.

Внимание!!! Обязательно соблюдайте полярность подключения, иначе светодиодная лента может выйти из строя!

Если нужно к одному блоку питания подключить несколько светодиодных лент, то их можно соединить двумя способами: параллельно и последовательно.

Собственно параллельное включение получается в самой ленте, каждый последующий участок подключен к предыдущему. Но это не есть очень хорошее включение: при большой длине светодиодной ленты путь который проходит электрический ток возрастает и на последнем участке напряжение может быть значительно ниже чем в начале пути.

Насколько последовательное подключение светодиодной ленты к блоку питания подходит в данном конкретном случае лучше всего проверить с помощью мультиметра. Измеряем напряжение на первом участке и на последнем. Если разность напряжений больше чем на 0,5 В, то стоит подумать о переходе к параллельному подключению или усилению токоведущих частей схемы параллельными проводниками.

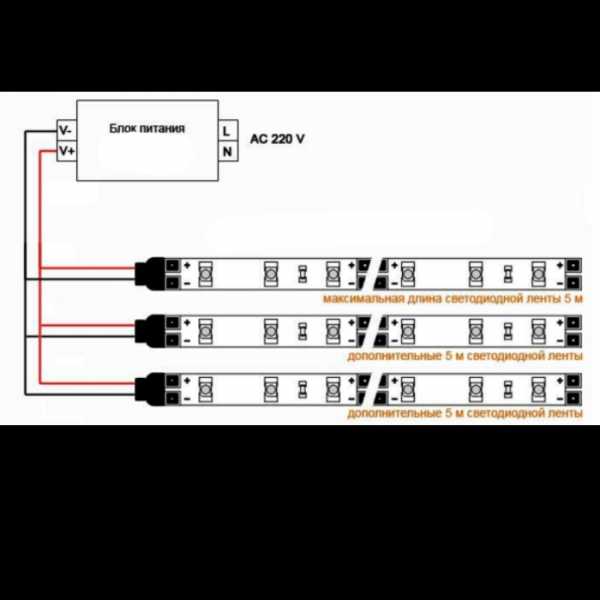

А вот и параллельное подключение светодиодной ленты к блоку питания. Напряжение на каждый участок попадает ленты независимо.

hardelectronics.ru

Блоки питания для светодиодных лент 12 вольт

Широкое разнообразие современной осветительной техники впечатляет даже людей с очень богатым воображением. С космической скоростью появляются новые, все более технологичные разработки, обеспечивающие не только качественное и безопасное освещение, но и максимальную экономию энергоресурсов.

Одним из таких прогрессивных направлений является LED технология. В настоящее время на рынке представлен широкий выбор светодиодных лент, ламп и светильников, отличающихся дизайном и техническими характеристиками. Эти устройства стали отличной альтернативой привычным лампам накаливания и энергосберегающим осветительным приборам.

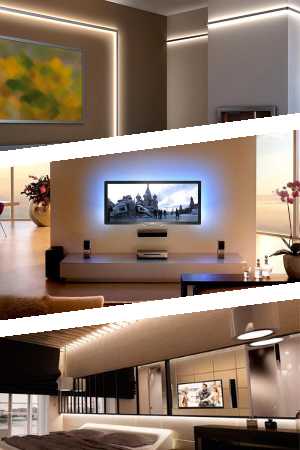

Светодиодная подсветка сегодня широко применяется в рекламной и производственной сферах, в интерьерном дизайне, при оформлении салонов автомобилей, оснащении бытовой техники и т.д. Огромный ассортимент предлагаемых вариантов светодиодной подсветки позволяет без проблем подобрать необходимый вариант, но вот его подключение к сети у многих вызывает массу вопросов.

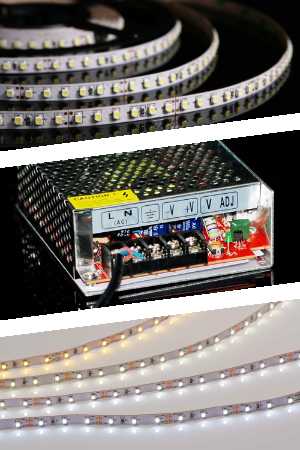

Главным компонентом LED системы является блок питания, представляющий собой трансформатор миниатюрных размеров, обеспечивающий электропитание светодиодов. Маленькие габариты позволяют незаметно размещать этот прибор в любых удобных местах, не нарушая эстетичности светодиодной конструкции.

Назначение блока питания

При использовании светодиодных лент в оформлении интерьеров, необходимо учесть некоторые особенности такого решения.

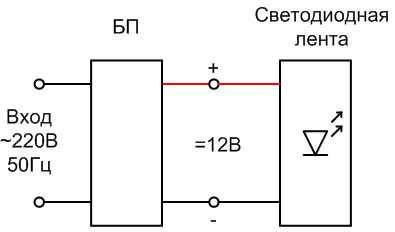

Прежде всего, следует знать, что напрямую подключить светодиодную ленту в розетку, как обычную лампочку, не получится. Это связано с тем, что рабочее напряжение ленты далеко не 220 В. Если включить ее в обычную розетку она просто выйдет из строя.

Так, если обычная лампа накаливания работает от 220 В, то светодиодам требуется всего лишь 12 В (это самый распространенный вариант, но существуют и 24-вольтовые модели). Следовательно, чтобы подключить 12-вольтовый осветительный прибор в стандартную бытовую сеть, требуется понизить напряжение до необходимого значения. Справиться с данной задачей сможет блок питания для светодиодной ленты 12В.

Типы блоков питания для светодиодных лент

  1. 1. Блок питания в компактном герметичном пластиковом корпусе. Главными достоинствами устройств данного типа являются компактные размеры, приятный внешний вид, герметичность и минимальный вес. К недостаткам относится, конечно же, высокая стоимость, затрудненный теплообмен, обусловленный конструктивными особенностями, и ограничение по мощности (моделей, мощнее 100 Вт, не бывает).

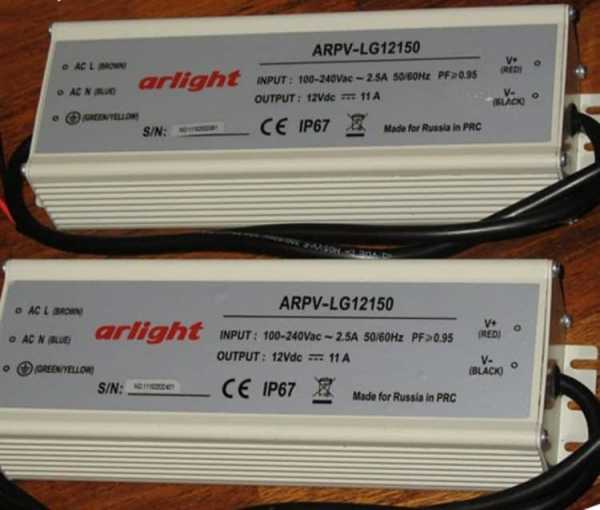

  2. 2. Блок питания в компактном герметичном алюминиевом корпусе. Обладает массой достоинств, хоть и является самым дорогостоящим и довольно тяжелым вариантом. Главными преимуществами данного трансформатора являются надежность, герметичность и прочность. Алюминиевый корпус способствует хорошему теплообмену. Прибор устойчив к негативному влиянию различных факторов: влаги, резких перепадов температур, прямого солнечного излучения. Основная сфера применения – профессиональное производство внешней световой рекламы.

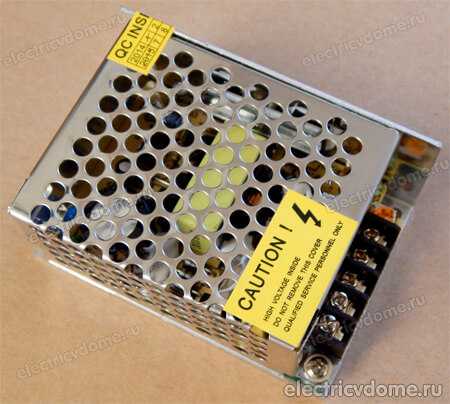

  3. 3. Блок питания открытого типа. Самый популярный и недорогой вариант. Чаще всего используется для организации домашнего светодиодного освещения. Главными недостатками являются габаритные размеры, вдвое превышающие предыдущие варианты, неэстетичный внешний вид и отсутствие защиты от прямого попадания влаги и пыли.
  4. 4. Сетевой компактный блок питания. Представляет собой миниатюрное, простое и недорогое устройство, не требующее стационарного монтажа. Мощность большинства таких моделей не превышает 60 Вт. Чаще всего они используются для обеспечения питания светодиодных ленточных конструкций, длина которых не превышает 5 метров. Главное преимущество – простота использования: лента подключается к блоку питания и включается в розетку.

Подключение светодиодной ленты к блоку питания

При выборе блока питания необходимо учесть два важных параметра: мощность (зависит от и мощности светодиодов на 1 м.п. и длины ленты) и напряжение (обычно это 12 или 24 В).

Перед монтажом светодиодной ленты и размещением ее на выбранной поверхности нужно подключить ленту к блоку питания.

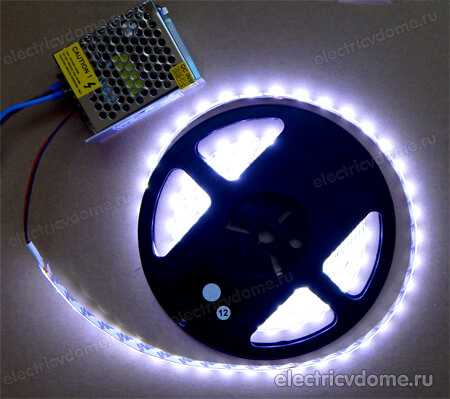

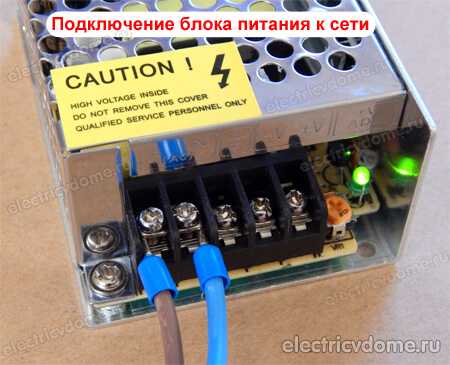

Данный процесс мы рассмотрим на примере модели блока открытого типа. Его корпус выполнен в виде перфорированной металлической коробки, через отверстия которой циркулирует воздух, и охлаждаются радиокомпоненты и клеммный модуль с винтами. Есть такие модели, в которых внутри корпуса для охлаждения размещают вентилятор (кулер).

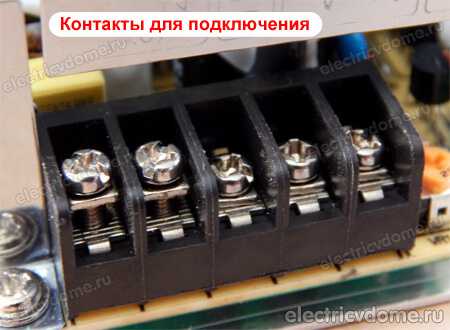

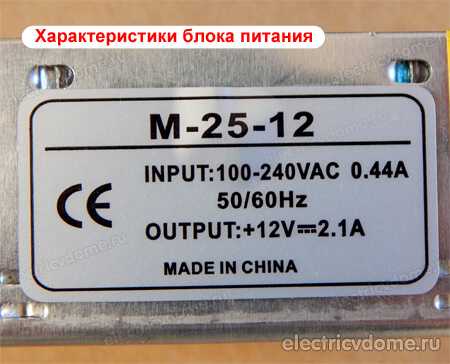

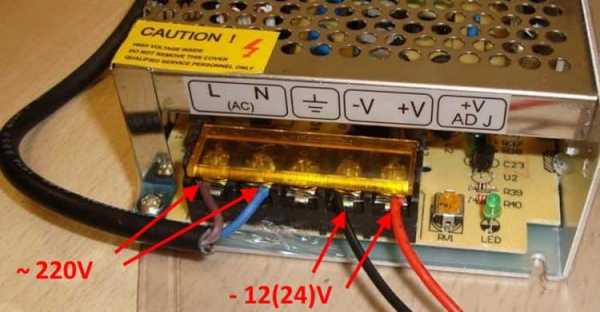

Блок питания для светодиодной ленты имеет маркировку с указанием назначения прибора и его основных технических характеристик. Около каждого клеммного винта находятся обозначения для обеспечения корректного подключения проводов:

  • L – фаза, N – ноль – это вход блока питания. Через эти клеммы устройство подключается к сети 220 В.
  • G – клемма для провода заземления. При отсутствии в доме заземления, данную клемму оставляют свободной.
  • Клеммы +V и –V – это выход с преобразованным напряжением в 12 В.

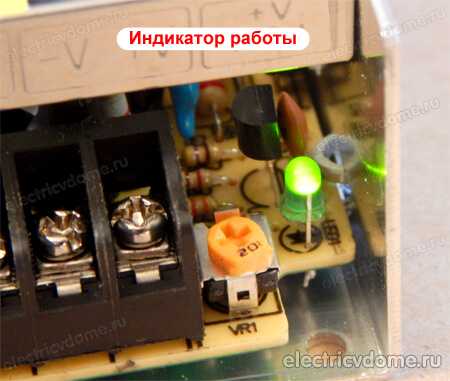

Блоки питания данного типа оснащаются индикатором включения – горит зеленая лампочка. Также имеется специальный поворотный механизм, обозначается как «V adj». С его помощью можно немного отрегулировать выходное напряжение, в приделах от 12 до 13 Вольт.

После подключения ленты к блоку питания, необходимо надежно изолировать все контакты. Для эффективной и аккуратной защиты от случайного прикосновения можно использовать отрезок кабель-канала подходящей толщины. Если же эту процедуру выполнить обычной изолентой, то готовый результат будет выглядеть довольно непривлекательно, а при использовании специальных защитных крышек, идущих в комплекте с блоком питания, невозможно обеспечить должный уровень электробезопасности.

Конечно, в жилых помещениях желательно устанавливать более надежные, компактные и внешне привлекательные приборы в пластиковых влагозащищенных корпусах. Они характеризуются высокой электробезопасностью, поэтому не представляют угрозы для детей или животных при случайном прикосновении.

Как рассчитать блок питания для светодиодной ленты

Как было сказано выше, при выборе блока питания следует ориентироваться на технические характеристики светодиодной ленты, подключение которой будет выполняться. Основными критериями являются потребляемая мощность и номинальное напряжение.

12-вольтовые ленты могут иметь разные показатели потребляемой мощности. Это объясняется тем, что они прямо пропорциональны мощности и количеству светодиодных элементов на ленте.

Для удобства подсчета принято брать за основу номинальную мощность светодиодной ленты длиной в 1 метр. Таким образом, чтобы правильно подобрать блок питания, следует номинальную мощность одного погонного метра ленты умножить на ее общую длину.

Рассмотрим небольшой пример расчета блока для ленты SMD 3528

Имеется герметичная светодиодная лента SMD 3528, 60 светодиодов на 1 метр. Рабочее напряжение стандартное – 12 В. Мощность данного типа ленты 4.8 Вт/1м. Т.е. 1 метр ленты потребляет 4.8 Вт. Любая лента продается в бабинах стандартной длины – 5 м. В моем случае мощность всей ленты будет равна 24 Вт (4.8 * 5 = 24).

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 5 м и полной мощностью 24 Вт. Некоторые скажут, что здесь рассчитывать, нужен БП мощностью 24 Вт, но как говорится, есть одно но.

Если взять блок питания мощностью равной мощности ленты существует угроза перегрева БП, особенно если к нему не будет доступа необходимого количества воздуха, например, при его расположении в ограниченном пространстве под потолком.

Если мощность блока питания будет меньше расчетной мощности ленты она просто не включиться из-за срабатывания внутренней защиты блока.

Поэтому выбирая блок питания для ленты нужно к рассчитанной мощность добавлять 25 – 30 % запаса. Получим: 24 Вт + 30 % = 31.2 Вт. Округляем до ближайшей стандартной мощности БП — 30 Вт.

Мне для подключения необходимо 3.5 метра ленты (в двух словах на потолке будет каркас из гипсокартона в виде полукруга, по периметру этого каркаса будет расположена лента). Мощность куска ленты длиной 3.5 м — 16.8 Вт, округляем до целого числа – 17 Вт.

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 3.5 м и полной мощностью 17 Вт.

Запас по мощности берем 30 %, получим: 17 Вт + 30 % = 22 Вт. Выбираем ближайший блок стандартной мощностью 24 Вт.

Правильная и бесперебойная работа светодиодной ленты и блока возможна лишь при наличии у данного прибора 25 — 30-процентного запаса мощности это обеспечить блоку питания необходимый запас мощности для его корректной работы.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Трансформаторы для светодиодных лент 12 вольт: виды, подключение, выбор

Применением светодиодных лент для освещения жилых, офисных и торговых помещений сегодня никого не удивишь, но популярность LED технологий обусловлена не только данью моде. У полупроводниковых источников света низкое потребление электроэнергии и длительный срок службы. Их единственный недостаток – более высокая стоимость по сравнению с другими видами осветительных приборов. При этом на ценовой фактор оказывает немалое влияние цена электронного балласта (трансформатора), блока питания, необходимого для работы светодиодной ленты.

В данной публикации мы рассмотрим ряд вопросов, связанных с БП для светодиодных источников света. Собранная информация поможет подобрать адаптер по мощности и напряжению, правильно подсоединить к нему ленту, а также сделать своими руками простейший блок питания для освещения.

Что такое электронный балласт и зачем он нужен?

Необходимость данного устройства связана с тем, что напряжение питания ленточных светодиодов – 12 вольт (или 24 вольта). Соответственно, для подключения к домашней электросети понадобится понижающий блок питания на 12 вольт, снабженный преобразователем напряжения из переменного в постоянное.

Несмотря на то, что для работы устройств можно использовать как импульсные, так трансформаторные источники питания, последние не получили широкого распространения. Это связано как с большим и габаритами и весом, порождающими проблему, куда спрятать такой адаптер, так и низким КПД. Помимо этого силовой трансформатор «жужжит», чем вносит изрядную долю дискомфорта. Но за счет простоты реализации такие схемы популярны среди начинающих радиолюбителей.

Производители блоков питания для диодов предпочитают использовать импульсные схемы, что позволяет повысить мощность адаптеров и уменьшить их габариты и стоимость. Подробную информацию об импульсных источниках питания можно найти на нашем сайте.

Иногда такие БП называют «трансформаторами» для LED-лент, что не совсем корректно, ведь речь идет именно об импульсных преобразователях напряжения, но поскольку такой термин прочно закрепился, мы также будем его использовать.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

  • В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств. Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

  • Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности. Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли. Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом).

  • Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП – освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована. Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

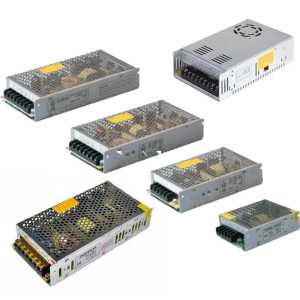

  • Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах. БП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство – диммер, например такой, как представлен на рисунке ниже.

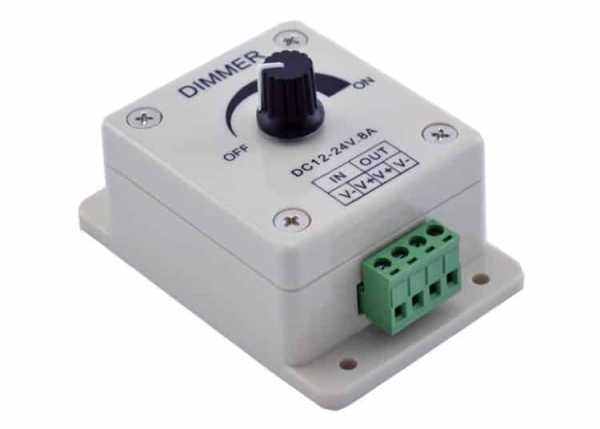

Диммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

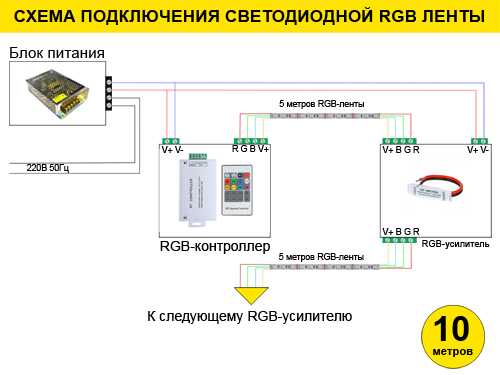

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

RGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как выбрать трансформатор для светодиодной ленты?

В первую очередь необходимо определиться с основными характеристиками БП. Для нас значащими являются:

  • входное напряжение.
  • напряжение на выходе.
  • сила тока номинальной нагрузки.

С первым параметром сложностей не возникнет, он должен отвечать стандартам домашней электросети. Напряжение на выходе необходимо подбирать соответственно питанию ленты, оно должно быть 12 или 24 вольта. Что касается мощности адаптера, то он рассчитывается по току номинальной нагрузки с учетом характеристик ленты и ее предполагаемой длины. Расскажем подробно, как он делается.

Расчет мощности блока питания для светодиодов

Чтобы посчитать, какой мощности нужен БП, для начала вспомним производную от закона Ома:  , в нашем случае Р – это расчетная мощность, I – номинальный ток нагрузки, U – напряжение питания.

Спрашивается причем тут длина ленты, объяснить проще на примере. Допустим, для реализации проекта нам требуется три метра монохромной ленты SMD 3528 на 12 вольт. В таблице ее характеристик указана мощность 4,8 Вт/м. Исходя из этого, расчетная мощность для 3 метров составит 14,4 Вт. Учитывая оптимизм производителей, добавим запас 30%, получим 18,42 Вт. Следовательно, нам понадобится блок питания с током нагрузки не менее 1,5 А (18,42/12).

Как видите, ничего сложного в расчетах нет, главное учитывать характеристики нагрузки. В качестве примера нижа представлена таблица, где показано, какие бывают светодиоды на 12 вольт.

Таблица: пример характеристик LED-лент на 12 вольт

Обратим внимание, стандартная длина ленты 5 метров, но допускается использовать куски меньшие по размеру (как производится разрез указано на нашем сайте) или подключить сразу два полноразмерных куска или более. О том, как это сделать пойдет речь ниже.

Подключение трансформатора к светодиодной ленте

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

Схемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

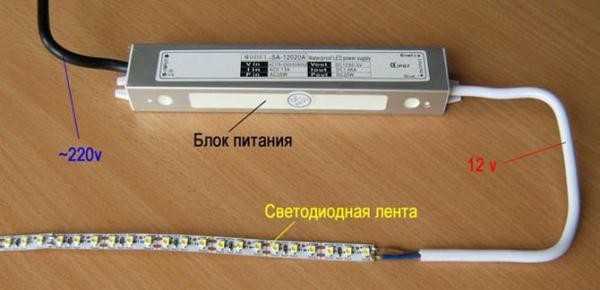

Пример подключения ленты к БП

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Самодельный трансформаторный блок питания на 12 вольт

В завершении приведем простую схему БП для питания светодиодного источника света мощностью до 120 Вт на основе интегрального стабилизатора КР142ЕН8Б.

Схема блока питания для светодиодной ленты на 12 вольт

Обозначения:

  • Резисторы: в схеме не задействованы.
  • Конденсаторы: С1 и С2 – 100 нФ; С3 – 1000 мкФ х 25 В; С4 и С5 -2200 мкФ х 25 В.
  • Выпрямитель: VD1 – диодный мост КВРС 15005 или любой другой, рассчитанный на ток не менее 10 ампер;
  • Диод VD2 – 1N4005 (в качестве альтернативы подойдет любой кремневый диод).
  • Транзистор VT1 – TIP 3005, собственно подойдет любой биполярник, у которого ток коллектора от 10,0 А и более.
  • Микросхема DA1 – интегральный стабилизатор КР142ЕН8Б, в качестве альтернативы можно использовать МС7812ВТ или подобные аналоги.
  • ТР1 – допускается использование любого понижающего трансформатора со вторичной обмоткой рассчитанной на напряжение 12-18 В и ток нагрузки от 10,0 А.

Собранная схема не требует настройки, если сборка была произведена правильно. Этот БП может запитать как обычную ленту на 12 вольт 60 ватт, так и более мощные источники света.

Собирать с нуля импульсный инверторный БП бесперспективно. Проще приспособить для этой цели готовое устройство, например, взять со сгоревших в люстре ламповых энергосберегающих светильников электронный баланс и отремонтировать его, внеся небольшие изменения (увеличить напряжение и потребляемый ток). По сути, это готовые импульсные БП.

Сопутствующие вопросы

Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.

Что делать, если сгорел один или несколько диодов? Ремонт в данном случае не требует больших усилий. Необходимо визуально найти сгоревший сегмент, определить его довольно просто по внешнему виду, далее он вырезается по меткам на ленте. Оставшиеся куски следует соединить проводом соответствующего сечения, соблюдая полярность. SMD элементы довольно маленькие, перепаивать их не имеет смысла, выгоревший сегмент лучше удалить. Потеря одного из них глобально не отразится на суммарной мощности источника света.

Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.

Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.

www.asutpp.ru

как выбрать, виды, фото и видео-инструкция по подключению своими руками

Тот, кто приобрел светодиодную ленту для интерьера своего дома и решил провести ее монтаж своими руками, должен знать, что подсоединять ее к сети переменного тока напряжением 220 В нельзя. То есть, подключать ее напрямую в розетку противопоказано. Все дело в том, что этот тип осветительного прибора работает от напряжения в 12В или 24В. Если включите в розетку, то лента сгорит, выделяя едкий дым. Поэтому стоит позаботиться о том, чтобы приобрести блок питания для светодиодной ленты 12В или 24В.

Но, какой из них выбрать на 12 вольт или на 24? В принципе, разницы никакой нет. Единственное отличие – на 12В лента и блок питания дешевле, плюс они более распространены в торговой сети. Поэтому многие выбирают изделия именно с этим напряжением. Итак, с одним показателем разобрались. Теперь необходимо рассмотреть другую характеристику – это мощность.

Мощность блока питания

Мощность светодиодной ленты зависит от количества диодов, которые установлены на одном метре светильника. Конечно, от этого зависит и яркость источника света в целом. Производители сегодня выпускают ленты, в которых установлены диоды разного размера. Отсюда и две марки самой ленты:

Что обозначают цифровые обозначения? Это именно размерные показатели светодиодов. То есть, на первой ленте установлены источники света размерами 3,0×2,8 мм, на второй 5,0×5,0 мм. А вот теперь и о количестве диодов на одном метре изделия.

Что касается лент марки SMD 3028, то на одном метре может быть установлено 60, 120 или 240 штук. С маркой SMD 5050 есть изменения: 30,60 и 120 штук.

Марки светодиодной ленты

То есть, потребляемая мощность светодиодного ленточного источника света на 12 вольт будет зависеть от того, какая модель была выбрана для освещения и украшения комнаты. Для этого уже производителями и специалистами разработаны таблицы, в которых определена зависимость двух показателей. Вот она снизу.



Тип светодиодаКоличество светодиодов на 1 м лентыМощность, Вт
SMD 3528604,8
SMD 35281207,2
SMD 352824016
SMD 5050307,2
SMD 50506014
SMD 505012025



Давайте рассмотрим, как подобрать блок питания для светодиодной ленты, скажем для изделия марки SMD 3528 с количеством лампочек в 60 штук. Будем считать, что к блоку придется подключать две ленты.

Внимание! Любое подключение светодиодных лент (двух и более) к одному импульсному блоку питанию должно проводиться только параллельно.

Длина каждой ленты стандартная и равна 5 м. То есть, получается, что к блоку придется подсоединять сразу 10 м осветительной ленты. Смотрим в таблицу, в ней данной марке и количеству диодов соответствует показатель мощности, равный 14 Вт. И это потребляемая мощность одного метра, значит, данный показатель необходимо увеличить в десять раз. В конечном итоге получается 140 Вт.

Специалисты рекомендуют приобретать прибор с запасом в 30%. Значит, конечный результат: 140×1,3=182 Вт.

Виды блоков питания

Сегодня в продаже можно найти три основных типа блоков питания:

  1. Открытого типа. Это самый дешевый вариант, но и самый громоздкий. Максимальная мощность, выдаваемая этим аппаратом – до 100 Вт. В настоящее время этот прибор редко используется для организации освещения. Его тяжело спрятать, поэтому под него специально устанавливают шкаф или делают нишу. Иногда его монтируют в распределительный шкаф.
  2. Закрытого типа в пластиковом корпусе. Герметичный корпус и небольшие габаритные размеры дают возможность уложить это устройство в полость между подвесной конструкцией и базовым потолком. Максимально выдаваемая мощность – 75 Вт. Кстати, под наши расчеты придется приобретать сразу три прибора. И в этом его минус.
  3. То же самое, что и во втором случае, только в алюминиевом корпусе. Правда, данный прибор обладает большими размерами, да и весит он больше одного килограмма. Его мощность – до 100 Вт. Чаще всего этот вариант применяется для освещения уличных вывесок. Может устанавливаться в открытом виде прямо на улице. Его герметичность и алюминиевый корпус – отличная защита от природных осадков.
Виды блоков питания

Как правильно провести подключение

Теперь один из самых простых, но в то же время важных вопросов. Он касается схемы подключения светодиодных лент. Не будем вдаваться в подробности, просто обозначим некоторые важные моменты. Но опять-таки напомним, что перед тем как подключить блоки питания светодиодной ленты на 12 вольт своими руками, необходимо провести расчет мощности.

  • Как уже было сказано выше, две и более ленты подключать к одному блоку питания надо только параллельно.
  • Концы проводов светодиодной ленты имеют разный окрас: синий и красный. Точно такие же провода есть и на блоке питания. Соединение производится по идентичности расцветки. Менять полярность нельзя, световой прибор просто не будет работать.
  • При параллельном подключении двух лент, необходимо до второго изделии довести провод с сечением 1,5 мм². Большое сечение – меньше потерь напряжения.
  • Если устанавливаются два параллельных источника света с двумя источниками питания, то для второго элемента можно использовать удлиняющий провод сечением 0,75 мм².
Схема подключения светодиодной ленты

Что касается установки двух светодиодных лент с отдельными блоками питания, то специалисты считают, что это самый оптимальный вариант. Во-первых, у каждого прибора свой источник питания электричеством, что в конечном итоге влияет на качество подачи напряжения. Во-вторых, чем меньше мощность, тем меньше размеры самого блока, а, значит, его легко можно будет спрятать. Хотя монтаж в данном случае немного усложняется. Но даже его своими руками можно будет провести без особых проблем.

Что касается схемы подключения RGB-ленты, то она повторяет предыдущий вариант, с одним единственным отличием. Между блоком питания и светодиодной лентой устанавливается дополнительный прибор – контроллер. Он отвечает за регулировку разноцветного свечения. От блока до контроллера идут два провода, от последнего до ленты четыре. Здесь, как и в предыдущем варианте, важно правильно соблюсти полярность подключения.

Обратите внимание, что контроллеры бывают разного вида. Отличаются модели по мощности, по способу управления светом и цветом, по форме исполнения корпуса. Но принцип работы у них один и тот же. Но учитывайте тот факт, что контроллер необходимо подбирать по количеству диодов на одном метре ленты. Это, как с мощностью в таблицу. Чем больше светодиодов, тем мощнее контроллер придется приобретать.

Заключение по теме

Итак, из статьи становится понятно, как рассчитать мощность блока питания, как подобрать его, и как подключить правильно все элементы системы своими руками. Не стоит заниматься самодеятельность и использовать какие-то сложные и неправильные схемы. Одна небольшая ошибка, и ничего работать не будет. Так что в точности следуйте нашим рекомендациям.


onlineelektrik.ru

Как выбрать блок питания для светодиодной ленты 12В?

Светодиодные ленты – более экономичная, энергоэффективная и оригинальная альтернатива традиционным источникам света.

Подобрать подходящее решение не составит труда. Гораздо сложнее грамотно подключить такую ленту, для чего и потребуется соответствующий блок питания.

Использование неправильного устройства электропитания может не только повредить ленту, но и стать причиной возгорания. Важно подобрать аппарат, который будет полностью соответствовать требованиям конкретной схемы.

Чтобы купить блок питания для светодиодной ленты 12 вольт, необходимо рассчитать такие параметры:

Чаще всего на рынке представлены нерегулируемые контроллеры, которые выдают стабильное напряжение без возможности его изменения. Это не влияет на возможность изменения яркости, а наоборот упрощает функционирование блока.

Устройство должно быть рассчитано на те показатели, которыми обладает выбранная лента.





Потребляемая мощность рассчитывается, в зависимости от метража ленты. Для ее подбора существуют стандартные соответствия, а все характеристики указываются на упаковке.

Чем выше потребляемая мощность, тем ярче будет освещение (световой поток), так что не стоит экономить на приобретении.

Длина светодиодной ленты напрямую влияет на расчет ее мощности, так что масштабы будущей схемы также необходимо продумывать заранее. Измеряется длина в обычных метрах.

  • Тепловой поток

Тепловой поток рассчитывается путем перемножения мощности и длины ленты, а также прибавления к полученному показателю 10-15% погрешности. Это защитит схему от перегорания и коротких замыканий.

Цена блока пропорциональна его мощности и эффективности. Она может варьироваться в широких пределах, но уже в кратчайший срок окупается за счет экономичности светодиодного освещения.

  • Влагозащищенность

При использовании влагозащищенной светодиодной ленты в помещениях с повышенной влажностью или на улице, необходимо подобрать соответствующий источник питания. Существуют герметичные блоки, которые идеально дополняют подобные схемы.

 К содержанию ↑

Устройство блока питания для LED ленты

Наличие гасящих резисторов в светодиодной ленте позволяет эффективно использовать блоки питания для работы.

Такими блоками называются электротехнические приборы, вырабатывающие напряжение в 12В для нормального функционирования системы.

Для обеспечения питания диодной ленты используется два основных вида блоков:

  • Трансформаторные;
  • Импульсные.

Трансформаторный блок состоит из:

  • Понижающего трансформатора;
  • Выпрямителя;
  • Сглаживающего фильтра;
  • Схемы стабилизации напряжения.

Понижающий трансформатор необходим для преобразования традиционных 220В в необходимые 12В.

Выпрямитель представляет собой мостовую схему включения для выпрямления переменного тока. RC или LC фильтры сглаживают пульсирующее напряжение, а стабилизаторы обеспечивают окончательный результат.

Основные преимущества такого блока – проста конструкции и неприхотливость к условиям эксплуатации. Система может работать без нагрузки или в развязке от сети переменного тока. Основные проблемы – значительные габариты и неустойчивость к перегрузкам.

Импульсный аналог отличается меньшими размерами и весом за счет работы на высоких частотах. Конструкция также базируется на трансформаторе и подсоединяется к сети в 220В. Основные недостатки – плохая переносимость холостого хода и сложная схема.

Типы блоков питания

По исполнению выделяют три основных типа блоков питания для светодиодных лент:

  • Открытые, пригодные для использования только в помещениях. Самые габаритные, но и самые дешевые конструкции с корпусом из перфорированного металла. Для установки таких блоков требуется место, зато их можно спрятать в мебели, нишах или аппаратных отсеках.
  • Закрытые, подходящие для использования на улице. Герметично закрыты в прочном алюминиевом корпусе, обеспечивающем защиту от воздействий внешней среды. Средняя мощность – 20-150Вт.
  • Компактные, подходящие для декоративной подсветки. Маленький размер и небольшой вес позволяют легко спрятать блок, заключенный в герметичный пластиковый корпус.

  К содержанию ↑

Подключение светодиодной ленты к блоку питания

От концов светодиодной ленты расходятся два провода. Чаще всего это красный и черный или синий (плюс и минус, соответственно). Такие же провода предусмотрены на самом стабилизационном блоке.



При отсутствии кабелей, фрагмент ленты можно подключить специальными коннекторами или припаять. Даже если перепутать плюс с минусом, ничего не произойдет. Светодиоды просто не будут работать.



Лента RGB имеет четыре выхода: один плюс и три минуса от трех цветных диодов. Чтобы не перепутать провода, они окрашиваются в соответствующие цвета. Такая лента сперва присоединяется к контроллеру, а уже потом контроллер подключается к блоку.

Контроллер необходим для управления свечением ленты. Можно включать как один, так и все цвета сразу, установить режим мерцания или другие программы. Простейший пример такой схемы – новогодняя елочная гирлянда.

Схема конкретной модели блока всегда указана в прилагающейся документации. Наличие инструкции позволяет легко и правильно установить устройство даже неспециалисту.

Несколько лент подключаются параллельно, по тому же принципу.

Рекомендуется, чтобы их длина не превышала пяти метров, ведь в обратном случае можно добиться перегрузки схемы или неравномерного свечения.

Гарантия стабильного питания – правильно подобранный и установленный блок.

Преимущества блоков питания для светодиодных лент 12 вольт

  • Универсальность. Большинство блоков питания совместимы с разными видами светодиодов.
  • Компактность. Блок можно расположить в различных скрытых местах, не нарушая дизайн помещения или объекта.
  • Прочность. Некоторые блоки полностью защищены от влаги и попадания посторонних частиц.
  • Многоуровневая защита. Прибор будет функционировать стабильно, без угрозы короткого замыкания или перепадов напряжения.
  • Разнообразие моделей. Можно подобрать устройство, идеально дополняющее схему любой сложности и масштаба.

Недостатки блоков питания

Основной недостаток блоков питания сводится к общей проблеме организации светодиодного освещения. Это высокая стоимость, сравнительно с альтернативными светильниками.

Качественная и надежная продукция требует значительных вложений, ведь только такие приборы будут исправно и бесперебойно функционировать долгие годы.

На практике все расходы окупаются за счет энергоэффективности и небольшого потребления электроэнергии. Однако, в любом случае, при создании светодиодной системы с нуля, придется потратить время и ресурсы.

Область применения

За счет своей незаменимости блоки питания для светодиодов используются повсюду, где могут использоваться ленты: в интерьере, экстерьере, при оформлении рекламных конструкций, отдельных элементов и композиций, при подсветке дорог, вывесок и любых других объектов.









Заключение

Блоки питания для светодиодной ленты – простейший и доступный способ организации стабилизированного напряжения для работы всей схемы освещения.

На данные момент многие компании которые занимаются светодиодным освещением имеют в своем модельном ряду различные светодиодные ленты, например к таким компаниям можно отнести CREE.



220В, подающиеся напрямую, не подходят для таких схем, так что невозможно обойтись без специальных трансформаторов.

К содержанию ↑

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

zavodsvetodiodov.ru

Подбор блоков питания для светодиодной ленты.

Общие вопросы выбора блока питания

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент, имеющихся в нашем ассортименте, варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут всё просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

С выходным напряжением всё просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.

Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт.

А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.



Для наглядности, давайте рассмотрим расчет требуемого БП на примере.



1.     Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.

2.     Выбираем ленту не самую слабую, но и не самую яркую, например, ленту  с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3.     Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3.5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4.     Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)

5.     Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.

6.     Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.

7.     Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).

8.     Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) — 238x130x60 мм.

9.     Далее возможны варианты:

a)  нормально, габариты устраивают  – оставляем как есть;

b)  ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности — по 100 ватт каждый — и подключаем к каждому блоку питания по 9 метров ленты;

c)  опять не помещается — делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.



Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

В рассмотренном примере мы использовали герметичный блок питания. Вы можете спросить, зачем в обычной комнате ставить герметичный блок. Ведь есть же блоки в защитном кожухе, они дешевле. Да, есть. Да, дешевле. Но они незащищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Всё это неблагоприятно сказывается на надежности системы в целом. Кроме того, на сегодняшний момент все блоки питания для светодиодной ленты это импульсные преобразователи напряжения. Поэтому от открытых блоков питания, как бы качественно они не были сделаны, в полной тишине может быть слышен слабый «комариный» писк. Правда блоки питания в защитном кожухе бывают большей мощности, чем герметичные блоки, но и здесь есть свои подводные камни. Негерметичные блоки с мощностью более 200 ватт требуют принудительного охлаждения и снабжаются встроенными вентиляторами. Как гудит куллер системного блока компьютера у Вас под столом, слышали? Хочется Вам по ночам, при включении подсветки слышать аналогичное жужжание? В общем, делайте свой выбор.

И ещё одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надёжность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.



Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.  Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить ещё одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер. Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И всё это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить всё как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.





При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому. В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

ТОВАРЫ СВЯЗАННЫЕ СО СТАТЬЕЙ



arlight.ru
