Погрешность счетчик электроэнергии – в чью пользу считают счетчики электроэнергии?
Погрешность электросчетчика, погрешность измерений электросчетчика, допустимые погрешности электросчетчиков, класс точности
Счетчик – неотъемлемый элемент электросетей, функцией которого является учет потребления энергии. Как и любое другое измерительное устройство, он обладает определенным значением точности производимых замеров и склонен к погрешностям при подсчете. В норме отклонения, как правило, не превышают 1-2 процентов в ту или иную сторону. Но что делать, если показатели счетчика откровенно не соответствуют реальному потреблению электроэнергии? Ведь, если устройство завышает показания – это чревато лишними расходами на счета за свет, а при заниженных цифрах – возможны претензии и санкции со стороны компании, осуществляющих электроснабжение. Разобраться с этим, а также определить корректность работы измерительного прибора поможет эта статья.
При проверке электросчетчика первым делом следует выяснить, не склонно ли устройство к самоходу – самопроизвольной работе при отсутствии электрических нагрузок. Для этого необходимо отключить всех потребителей, а еще лучше – выкрутить пробки или перевести автоматические предохранители в неактивное положение. Важно, чтобы сам счетчик оставался под напряжением. Затем следует обратить внимание на индикаторы прибора: диск индукционного электросчетчика не должен самопроизвольно осуществлять движения, а светодиодный индикатор электронного устройства – не должен мерцать.
Если в течении 15 минут отключения электроприборов наблюдались заметные передвижения диска или импульсы светового индикатора – можно говорить о присутствии самохода. В таких случаях рекомендуется обратиться к компании-поставщику электроэнергии, с целью временной замены учетного прибора и его ремонта.
Если явление самохода не было выявлено – следует переходить к следующему этапу проверки.
Для этого эксперимента необходим любой электроприбор, мощность которого вы точно знаете. Подойдет лампа накаливания, мощностью 100 Ватт или другое устройство, потребляемая мощность которого отличается стабильным показателем, а также – секундомер.
Предварительно необходимо отключить все потребляющие электроприборы из сети. Те из них, что находятся в режиме ожидания и неактивны на данный момент – следует полностью обесточить, вынув вилку из розетки.
Необходимо включить в сеть только то устройство, которое послужит экспериментальным эталоном измерения. Запускаем секундомер и отсчитываем время совершения счетчиком 5-10 полных оборотов диска или время между 10-20 импульсами светодиода электронного прибора.
Затем вычисляем время одного импульса/оборота, по формуле t=T/n, где T – общее время, n-количество оборотов/импульсов.

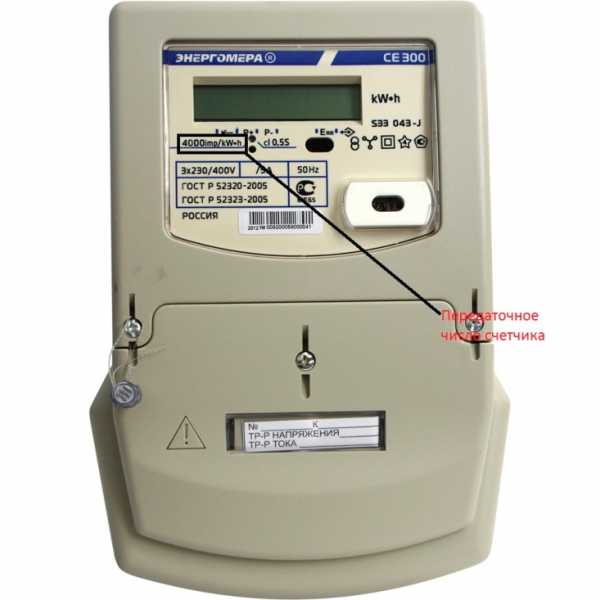

После этого необходимо узнать передаточное число счетчика (количество оборотов/импульсов, равное потребленной энергии в объеме 1 кВтч). Как правило, эта характеристика наносится на панель прибора.
Погрешность счетчика подсчитывается с помощью следующей формулы:
E = (P*t*x/3600 – 1) *100%
Где E – погрешность электросчетчика в процентах (%), P – Мощность потребляющего устройства в киловаттах (кВт), t – время одного импульса в секундах (с), x – передаточное число учетного прибора, а 3600 – количество секунд в одном часу.
Например, проверим электронный счетчик, с передаточным числом 4000 импульсов/кВтч (как на иллюстрации). В качестве тестового прибора – используем «лампочку Ильича», мощностью 100 Ватт (0.1 кВт). Засекаем с помощью таймера время, за которое счетчик совершит 20 импульсов, получаем T=186 с. Рассчитываем время одного импульса, поделив 186 на 20, получаем 9.3 с.
Значит, E = (0.1*9.3*4000/3600 – 1)*100%, что на практике равно 3.3%. Так как результатом стало отрицательное число – счетчик работает с отставанием, которое составляет немногим более 3%.
Так как погрешность небольшая, а потребление лампы составляет не точно 100 Вт (может быть 95 или 110, например) – столь малым отклонениям значения придавать не следует, и можно считать работу учетного прибора нормальной.
В случае если электроприбор, используемый для проверки, обладает фиксированным потреблением, которое остается стабильным, а секундомер дает абсолютную точность — то счетчик может считаться таким, который имеет погрешность выше нормы — в случае отклонения полученных результатов от нормы более, чем на показатель, соответствующий классу точности (класс точности 2, например, означает допустимыми отклонения +-2%).
elektro-prof.ru
Класс точности электросчетчика — что это такое и какой необходим?
Приборы учёта электрической энергии могут быть классифицированы в зависимости от типа измеряемых величин, способа подключения, а также конструкционных особенностей.
Класс точности электросчетчика – один из наиболее важных показателей, который в обязательном порядке должен быть учтён при выборе прибора перед самостоятельной установкой.
Что такое класс точности электросчетчика?
Современные электрические счётчики помимо простых измерений мощности электроэнергии, способны самостоятельно применять тарифы с учётом основных характеристик окружающей среды. Также такие приборы могут отслеживать качественные характеристики всей подаваемой энергии и делают возможным удаленный доступ к показателям.
По своей сути, класс точности является параметром, определяющим показатели степени погрешности устройства.Такие показатели в обязательном порядке отображаются на передней панели устанавливаемого прибора учёта и отражают уровень погрешности всех выполняемых устройством замеров.
Правильно выбранный прибор позволяет определить наибольшую возможную относительную погрешность в процентном соотношении.
На сегодняшний день повсеместно осуществляется замена уже полностью устаревших, с технической точки зрения, электрических счетчиков более современными и качественными устройствами.
В первую очередь такая массовая замена объясняется недостаточной точностью старых приборов учёта электроэнергии, а также значительно возросшими нагрузками на электрические сети.В соответствии с указаниями, прописанными в Постановлении РФ, обязательной замене подлежат электрические счётчики, класс точности которых составляет 2,5. Разрешены к применению приборы учёта, имеющие показатели 1 и 2 класса точности.
Какие бывают классы точности?
В соответствии с установленными нормами и правилами, первичную поверку выполняет завод-изготовитель.
Класс точности прописывается в паспорте, который является сопроводительной документацией любого прибора учёта электроэнергии.
Именно с такой заводской отметки и отсчитывается стандартный временной интервал.
Дальнейшие проверки проводятся:
- для электрических счётчиков – 9-15 лет;
- для механических однофазных электрических счетчик – 16 лет;
- для электрических счётчиков с показателями класса точности 0,5 единиц – 5 лет;
- для трехфазного счетчика – 5-9 лет;
- для современных электрических счетчиков – 15 лет и более.

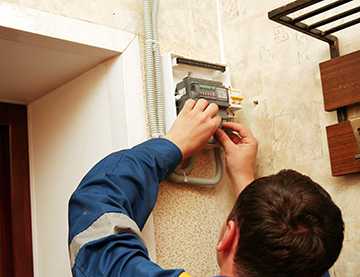

Поверка предполагает демонтаж прибора учёта электроэнергии и сдачу его в специальную лабораторию, имеющую аккредитацию для выполнения такого вида работ.

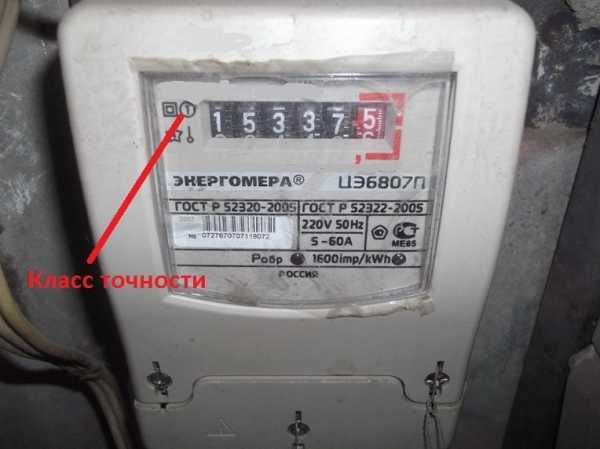

Указание класса точности на приборе учета
По результатам проверки выдаётся документ, который является свидетельством исправности прибора или отражает необходимость в обязательном порядке приобрести новый электросчётчик. В настоящее время есть пять классов точности: 0.2, 0.5, 1.0, 2.0 и 5.0, что является отображением процента погрешности, возможной при подсчёте электрической энергии прибором учёта.
Показатель 5.0 является полностью устаревшим, поэтому в индукционных электросчётчиках применяется класс точности 2.0, а в электронных приборах учёта – класс точности равен единице.
Какой класс точности должен быть у электросчетчика
Правильный выбор электрического счетчика для квартиры или частного домовладения является достаточно сложной задачей и предполагает учёт очень многих факторов, включая также класс точности.
При замене старого электрического счетчика, который устанавливается в квартиру, частный дом или гараж, очень важно ориентироваться не только на показатели мощности, но и класс точности, который обратно пропорционален указываемому производителем цифровому значению. Таким образом, нужно помнить, что чем меньше цифра обозначения на лицевой панели, тем выше уровень класса.
Электронные модели электросчетчиков постепенно вытесняют старые индукционные. Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества.
Что такое трансформатор тока и как он работает, читайте тут.
Расчет электроэнергии по однотарифному и многотарифному счетчикам различается. О том, как правильно снять показания, вы узнаете из этой информации.
Для квартиры
От показателей класса точности прибора учёта напрямую будут зависеть все колебания таких параметров, как процентное отклонение от настоящего количества всего потребляемого объёма электрической энергии.
Бытовое применение такого прибора в квартирных условиях предполагает приемлемый средний уровень класса точности в пределах двух процентов.
Например, реальное потребление электроэнергии в 100кВт предполагает наличие показателей на уровне от 98кВт до 102кВт. Чем меньшая цифра, указываемая с сопроводительной технической документации, обозначает класс точности, тем меньше будет погрешность. Следует отметить, что вариант электрических счётчиков с максимальной точностью отображения погрешностей, как правило, выше по стоимости, чем другие модели.
С целью правильного определения основных показателей квартирного счётчика при выборе модели очень важно получить разъяснения у специалистов организации, занимающейся энергетическим снабжением данного жилого помещения. Чаще всего, все нюансы обязательно прописываются в договоре, который заключается при поставке электрической энергии между организацией и потребителем.
Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности. В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются.
В любых жилых многоквартирных домах в обязательном порядке устанавливаются вводные общедомовые приборы учёта электроэнергии с классом точности единица или выше.Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки.
Для частного дома
Прежде чем приступить к самостоятельному выбору определенной модели прибора учёта расходуемого электричества, требуется уточнить основные технические характеристики устройства, а также выяснить все условия энергоснабжения частного домовладения.
При отсутствии необходимых данных в сопроводительной документации, целесообразно привлечь специалистов, которые помогут уточнить тип напряжения, а также учтут количество подключаемых бытовых приборов и энергозависимой техники.
Желательно заблаговременно позаботится о составлении грамотной схемы электрической проводки в частном доме.
Для бытового потребления используются электросчетчики, обладающие точностью измерений в 2.5% или более. Именно такие пределы установлены для приборов учёта индукционного или электромеханического типа. Для наиболее точных электронных и цифровых моделей характерным является измерение потребляемой электрической энергии с уровнем погрешности — 1.0 или 1.5. Бытовые модели счетчиков, имеющие более высокие показатели класса точности, в настоящее время не производятся.
Для установки в условиях частного дома, безусловно, наилучшим вариантом являются приборы, обладающие классом точности на уровне 2.0% и имеющие функцию подсчёта электроэнергии в зависимости от ночного и дневного режима.
Как определить?
В большинстве квартир и частных домах установлены электрические счётчики с классом точности в 2.5%.
В настоящее время такие устаревшие приборы учёта относятся к категории нерасчётных, поэтому энергоснабжающие организации уполномочены отказывать в приёме показаний расхода электричества для выполнения расчёта.Нерасчётные электросчётчики подлежат обязательной замене на более новые и современные приборы.
Самостоятельно определить класс точности достаточно просто при помощи обычного визуального осмотра приборной панели устройства.

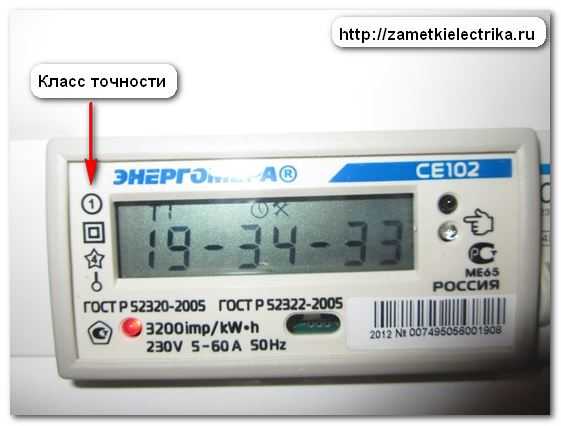

На циферблате любой модели, в кружочке, есть две цифры, которые разделены запятой.
Определение процента погрешности, а также установка факта превышения стандартных пределов осуществляется посредством технической поверки, в процессе которой обязательно выполняется сравнительный анализ показаний проверяемого электрического счетчика с образцовым прибором учёта.
Такой способ проверки является затратным, поэтому специалисты рекомендуют отдавать предпочтение приобретению новой модели и полной замене устаревшего прибора.
Видео на тему
proprovoda.ru
Класс точности электросчетчика | Заметки электрика
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В сегодняшней статье я хотел подробно разъяснить Вам о том, какой класс точности должен быть у расчетного счетчика электрической энергии для разных категорий потребителей.
Это один из самых актуальных вопросов, на которые мне приходится отвечать.
Дело в том, что при покупке счетчиков электроэнергии продавцы-консультанты порой дают не правильные рекомендации, а скорее всего преднамеренно заставляют покупать счетчики с более высоким классом точности, нежели этого требуют правила. А ведь это дополнительные финансовые затраты.
Не реже этим «грешат» и сами энергоснабжающие организации при выдаче технических условий (ТУ) на подключение. Самому неоднократно приходилось доказывать, что класс точности прибора учета по ТУ выбран явно «завышенным».
Итак, обо всем по порядку.
Существует Постановление Правительства РФ №442 от 04.05.2012 «О функционировании розничных рынков электрической энергии…», в котором четко определены классы точности для приборов учета (ПУ).
Чтобы Вам самостоятельно не искать информацию в этом достаточно объемном документе, я составил таблицу, где указал необходимые классы точности для расчетных счетчиков активной электроэнергии.

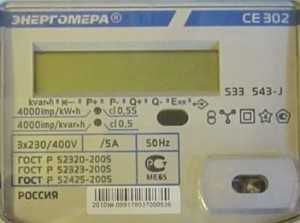

Если по договору необходимо учитывать не только активную мощность, но и реактивную, то счетчики реактивной мощности должны иметь класс точности на одну ступень ниже, чем активные, но не ниже 2,0.
Ниже читайте разъяснения с примерами.
Класс точности (КТ) электросчетчика — это максимально-допустимая погрешность при измерении электрической энергии, которая выражается в процентах. Например, счетчик с классом 2,0 должен иметь погрешность не более ±2%. КТ счетчика можно узнать в паспорте или на его шкале (чаще всего он изображается в кружочке).
Класс точности счетчиков электроэнергии для граждан-потребителей
Граждане-потребители — это физические лица, проживающие в своих квартирах, частных домах, коттеджах. В этих помещениях не ведется никакой предпринимательской или производственной деятельности.
Итак, читаем п.138 из Постановления №442:
Приведу несколько примеров.

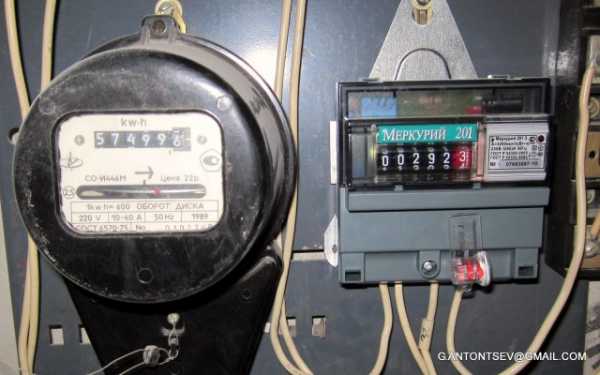

Вы проживаете в квартире или частном доме (коттедже). Предположим, что у Вас все еще установлен старый индукционный счетчик типа СО-И466 1980 года выпуска с классом точности 2,5. Работает он исправно, но срок его службы уже давно истек.
Согласно приведенному выше п.138, его класс точности не соответствует требованиям, а значит его в обязательном порядке нужно заменить на счетчик с классом 2,0 или выше.

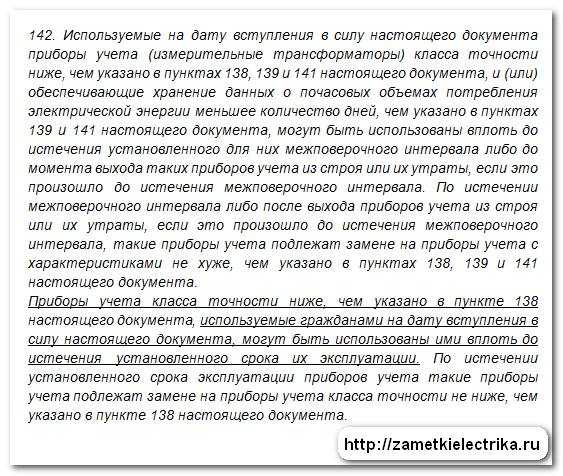

Но здесь есть небольшое исключение, которое описывается в п.142 (ключевые слова я подчеркнул):
Например, у Вас установлен все тот же СО-И466, но только 1993 года выпуска. По паспорту срок его службы составляет 25 лет. А это значит, что производить его замену можно по истечении срока службы, т.е. в 2018 году.
Если Вы хотите установить новый электронный счетчик, то не обязательно ждать наступления 2018 года, произвести замену можно в любое удобное для Вас время.
Читайте полезные статьи по данной теме:
Теперь по поводу вводных счетчиков в жилых многоквартирных домах.
В каждом жилом доме должен быть установлен вводной общедомовой электросчетчик. Обычно он устанавливается в ВРУ-0,4 (кВ). Он должен иметь класс точности 1,0 или выше. Например, при проведении капитального ремонта электропроводки жилого дома мы устанавливали ПСЧ-3ТА.07.612.
Если в Вашем жилом доме на данный момент уже установлен общедомовой счетчик с классом 2,0, то он подлежит замене только в случае выхода его из строя или при очередной поверке.
Класс точности электросчетчиков для организаций
Читаем п.139 из Постановления №442:
Что это значит?
Этот пункт относится к потребителям электрической энергии, которые не относятся к гражданам-потребителям из п.138, т.е. это лица, осуществляющие какую-либо производственную или предпринимательскую деятельность.
Они делятся на потребителей мощностью:
- до 670 (кВт)
- выше 670 (кВт)
Потребители электроэнергии мощностью до 670 (кВт) напряжением до 35 (кВ) включительно должны иметь приборы учета с классом точности 1,0 и выше.
Например, Вы являетесь индивидуальным предпринимателем и у Вас есть магазин. Ваш магазин получает питание от местной трансформаторной подстанции (ТП). В таком случае, вводной счетчик должен иметь класс точности 1,0 и выше.
Потребители электроэнергии мощностью до 670 (кВт) напряжением 110 (кВ) и выше должны иметь электросчетчики с классом точности 0,5S и выше. Случай редкий, потому что при напряжении 110 (кВ) мощности электроприемников гораздо больше, чем 670 (кВт).
Потребители электроэнергии мощностью выше 670 (кВт) независимо от класса напряжения должны иметь расчетные электросчетчики с классом точности 0,5S и выше, но с возможностью замеров часовых объемов потребления и хранения их более 90 суток, или же подключенные в автоматизированную систему учета АСКУЭ (АСТУЭ).
На подстанциях нашего предприятия с передаваемой мощностью более 670 (кВт) мы используем СЭТ-4ТМ.03М.01 (схема подключения) с классом 0,5S для активной мощности и 1,0 для реактивной.
Производители электроэнергии
Читаем п.141 из Постановления №442:
Для производителей электроэнергии (ТЭС, ГЭС, АЭС) приборы учета должны иметь класс точности 0,5S с возможностью измерений почасовых объемов потребления и хранения их более 90 суток, или включенные в автоматическую систему АСКУЭ (АСТУЭ).
P.S. Все что говорилось в данной статье относится, как к однофазным счетчикам, так и к трехфазным.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
zametkielectrika.ru
Проверка электросчетчика | Заметки электрика
Добрый день, гости сайта заметки электрика.
Сегодня я Вам представляю очень интересную и познавательную статью, которая будет полезна практически всем.
Мы с Вами регулярно покупаем в свои квартиры и дома различную бытовую технику, причем немалой мощности. При этом ежедневное потребление электроэнергии повышается. И каждый месяц мы производим оплату за электроэнергию по показаниям нашего домашнего электросчетчика.
Если вдруг у Вас возникло подозрение, что электросчетчик считает неправильно, то Вы можете самостоятельно проверить его, не вызывая контроллера или инспектора.
Проверка электросчетчика — это сравнение двух показаний: реальное (фактическое) показание потребления электрической энергии и показание, которое мы списываем со счетчика.
Как проверить электросчетчик
1. Схема подключения электросчетчика
В первую очередь необходимо знать и проверить схему подключения электросчетчика.
2. Самоход
Самоход — это явление, когда диск индукционного счетчика или световой индикатор у электронного счетчика без остановки начинают вращаться или моргать при отсутствии нагрузки и наличии напряжения на электросчетчике.
Проверяется это легко. Нужно оставить включенным вводной автомат (расположен перед электросчетчиком) и отключить все отходящие автоматы в квартирном щитке.
Внимательно наблюдаем за диском или световым индикатором электросчетчика. Если самоход у электросчетчика отсутствует — то диск совершит не более 1 полного оборота, а световой индикатор за 15 минут должен моргнуть всего 1 раз.
3. Секундомер и электрический прибор
Во всей квартире отключаем все электрические приборы из розеток (телевизор, холодильник, компьютер, телефон и т.д.) и включаем все отходящие автоматические выключатели в квартирном щитке.
В качестве электрического прибора воспользуемся лампой накаливания, мощность которой мы точно знаем. Для примера возьмем 3 лампы накаливания мощностью 100 (Вт) каждая по которым и будем проверять свой счетчик.
Использовать для проверки электросчетчика электродвигатели и энергосберегающие лампы запрещено, т.к. они дают искажение в измерении.
Применив секундомер, засекаем время при включенной нагрузке 3 х 100 (Вт):
- 5-ти оборотов диска индукционного счетчика
- 10-ти интервалов между импульсами светового индикатора электронного счетчика
4. Передаточное число
Передаточное число — это количество оборотов диска индукционного счетчика или импульсов электронного счетчика за 1 (час) при нагрузке 1 (кВт).
Единица измерения:
- у индукционных счетчиков: [оборотов/1кВт*ч], [об/kW*h], [r/kW*h]
- у электронных счетчиков — [imp/kW*h], [имп/кВт*ч]
Передаточное число Вашего электросчетчика Вы можете посмотреть на его лицевой стороне.
5. Расчет погрешности электросчетчика
Расчет погрешности работы электросчетчика определим по следующей формуле:
6. Пример расчета погрешности индукционного счетчика электрической энергии
В качестве примера для расчета погрешности индукционного счетчика воспользуемся картинкой выше, т.е. с передаточным числом А = 600 (r/kw*h).
Суммарная мощность ламп накаливания составляет: P = 300 (Вт) = 0,3 (кВт).
Время, полученное за 5 полных оборотов диска составляет: T ‘ = 102,5 (с).
Время одного полного оборота диска: T = T ‘ / 5 = 102,5 / 5 = 20,5 (с).
Полученная погрешность: Е = (0,3 х 20,5 х 600/3600 — 1) х 100% = 2,5%.
Вывод: в данном примере электросчетчик работает с торможением на 2,5%.
7. Пример расчета погрешности электронного счетчика электрической энергии

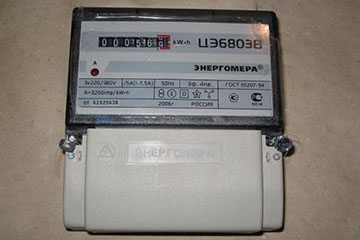

В качестве примера для расчета погрешности электронного счетчика воспользуемся картинкой выше, т.е. с передаточным числом А = 3200 (imp/kW*h).
Суммарная мощность ламп накаливания составляет: P = 300 (Вт) = 0,3 (кВт).
Время, полученное за 10 интервалов между импульсами светового индикатора составляет: T ‘ = 36,4 (с).
Время одного интервала между импульсами: T = T ‘ / 10 = 36,4 / 5 = 3,64 (с).
Полученная погрешность: Е = (0,3 х 3,64 х 3200/3600 — 1) х 100% = -2,93%.
Вывод: в данном примере электросчетчик работает с опережением на 2,93%.
Если полученная Вами погрешность не превышает 10%, то электросчетчик можно считать исправным.
Если после проверки электросчетчика своими силами, Вы обнаружите, что у него большая погрешность и переплата за электроэнергию получается существенная, то замените электросчетчик на новый. Как правильно выбрать и купить электросчетчик я Вам уже рассказывал в предыдущих статьях (переходите по указанным ссылкам).
Если Вы своим расчетам не доверяете, то можно вызвать представителя метрологической службы. За определенную сумму они проведут все расчеты и выдадут предписание, если счетчик не пройдет проверку.
P.S. Устали? Тогда давайте немного отдохнем и посмотрим интересный видеоролик о спортсменах.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
zametkielectrika.ru
Класс точности электросчетчика | Блог инженера теплоэнергетика
Здравствуйте! Приборы учета потребляемых ресурсов – необходимость, позволяющая контролировать расходы как самих ресурсов, так и оплату за потребленное количество. Счетчики воды, газа, электроэнергии стали неотъемлемой часть жизни простых обывателей. Как же правильно выбрать прибор учета электроэнергии, чтобы значительно сэкономить на оплате и в то же время не переплатить за сам электросчетчик? Один из показателей, который сказывается на стоимости прибора, а последствии отражается на показаниях потребленного электричества – класс точности электросчетчика.
Для чего нужен класс точности?
Класс точности – понятие необходимое для характеристики любых приборов, позволяющих измерять те или иные величины. В принципе, приборы учета любых показателей могут иметь два вида погрешностей. Один расскажет о погрешностях в самих измерениях, показатель этот учитывается в процентах. Такая погрешность называется относительной. Другой же показатель — погрешность шкалы измерения в ее наивысшей точке, так называемая приведенная погрешность.
Класс точности прибора учета определяет наибольшую допустимую погрешность, зависящую от максимального показателя, измеряемого данным прибором. Как понятие класс точности используется во многих технических областях. В зависимости от того, в какой сфере используется прибор, класс точности обозначается по-разному – арабскими, римскими цифрами или же буквенными символами. И бытовые приборы учета потребляемых ресурсов не исключение.
Домовые электросчетчики
Электросчетчики установлены в каждом домовладении еще с советских времен. Тогда для каждого такого прибора контроля потребленного электричества существовал один класс точности ±2,5. В настоящее время приборы учета электроэнергии имеют достаточно высокий показатель учета погрешностей в измерении. Но вот для установки в обычном домовладении нужны и допустимы ли такие приборы?
В решении вопроса об установке электросчетчика следует руководствоваться Постановлением Правительства Российской Федерации от 04 мая 2012 года за № 442 «О функционировании розничных рынков электроэнергии». Именно в этом документе расписаны правила и порядок установки, подключения и постановки на учет в ресурсоснабжающую организацию прибора учета потребляемой электрической энергии.
В Постановлении Правительства РФ №442 от 04.05.2012 года указаны допустимые классы точности электрических приборов учета для различных категорий потребителей электроэнергии.
• погрешность прибора учета электричества для частных домовладений (граждане или физические лица) должен быть 2,0 и выше при любом классе напряжения.
• погрешность прибора учета электричества, установленного при вводе в многоквартирный дом должен быть 1,0 и выше при любом классе напряжения.
• погрешность прибора учета электричества для потребителей с мощностью до 670 кВт должен быть 1,0 и выше при классе напряжения до 35 кВт включительно.
• погрешность прибора учета электричества для потребителей с мощностью до 670 кВт должен быть 0,5s и выше при классе напряжения свыше 110 кВт.
• погрешность прибора учета электричества для потребителей с мощностью свыше 670 кВт должен быть 0,5s и выше с возможностью замера часовых объемов потребления и хранения их более 90 суток при любом классе напряжения.
Из этих данных становится понятно, что для простых обывателей установка прибора учета с высоким классом точности и минимальной погрешностью измерений не рациональна. Да, к физическим лицам относятся домовладельца помещений, в которых не ведется предпринимательской деятельности.
Как узнать класс точности счетчика потребляемой электроэнергии
Как уже упоминалось, класс точности маркируется по-разному в зависимости от назначения прибора учета. Для электрических счетчиков класс точности маркируется арабской цифрой и латинской буквой s при необходимости. Так, для электросчетчиков в домах и квартирах граждан устанавливается класс точности 2, обозначающий погрешность измерения потребленного электричества в пределах ±2%.
Погрешность конкретного прибора можно узнать из паспорта с указаниями технических характеристик, а также посмотрев на приборную панель. Класс точности обозначается арабской цифрой 2, обведенной в кружок.
Такая маркировка класс точности электросчетчиков считается общепринятой и обязательна для всех производителей таких приборов.
Каким может быть счетчик электроэнергии
Для потребителей электроэнергии существует возможность выбора из двух типов электросчетчиков, различающихся принципами работы:
• Индукционный или механический электросчетчик.
• Электронный электросчетчик.
Каждый тип электросчетчика имеет свои характеристики, как положительные, так и отрицательные. Индукционный счетчик надежен, но обладает высокой погрешностью 2,5%. Такие счетчики громоздки, их конструкция позволяет воровать электроэнергию, если счетчик установлен в местах общего доступа, например, на площадке парадной. Срок службы индукционного электросчетчика составляет 25 лет.
Электронный же достаточно точный, компактный, но имеет меньший срок службы, 16 лет, и более высокую стоимость. Его ремонт из-за электронной начинки так же будет дорогостоящим или невозможным в принципе. Электронный прибор учета использованного электричества позволяет снимать показания дистанционно, без посещения домовладения представителями контролирующей организации.
На каком типе счетчиков остановить свой выбор – решать потребителю.
Класс точности электросчетчика и бюджет семьи
Для простых граждан установка приборов учета потребляемых ресурсов в домовладении становится не только обязанностью, но и необходимостью. Рациональное расходование электроэнергии, а значит и уменьшение ее оплаты, позволяет экономить материальные средства, предназначенные на оплату коммунальных услуг. Именно поэтому, класс точности электросчетчика должен быть высоким, а погрешность, как можно более низкой.
Но выбор счетчика потребляемой электроэнергии с классом точности 0,5 или 0,2 не оправдан из-за его высокой стоимости. Многие домовладельцы предпочитают установку двухфазного прибора учета, позволяющего контролировать потребление электричества в разное время суток. Ночные киловатты получаются по стоимости дешевле, чем дневные, а граждане используют эту возможность сэкономить, хотя бы на стирке белья и зарядке мобильны телефонов.
Класс точности электросчетчика – важный показатель прибора, предназначенного для учета потребляемой домовладением электроэнергии. Он позволяет экономить деньги, которые тратятся на оплату коммунальных услуг, что позитивно отражается на семейном бюджете.
teplosniks.ru
|
ТОП 10: |
Точность измерений электрической энергии счетчиком можно оценить погрешностью счетчика, которая определяется его систематической составляющей, порогом чувствительности, самоходом, точностью регулировки внутреннего угла, дополнительными погрешностями. Погрешность счетчика δс зависит от значений тока и cosφ. Зависимость погрешности от тока и cosφ называют нагрузочной характеристикой счетчика. На рис. 10 изображены нагрузочные характеристики двух индукционных счетчиков (1 и 2) типа СА3У-И670М, 100 В, 3×5 А, класс точности 2. Эти характеристики получены при проверке счетчиков на установке типа МК6801 класса точности 0,05, при cosφ = 1, частоте переменного тока 50 Гц и токах нагрузки от 25 мА до 4 А.
Рис. 10. Нагрузочные характеристики индукционных счетчиков типа СА3У-670М (100 В, 5А, класс точности 2) В эксплуатации на присоединениях с низким cosφ (меньше 0,5 инд) и малыми токами нагрузки (меньше 0,5 А) при проверке эталонным счетчиком типа ЦЭ6806П наблюдались плюсовые погрешности измерений электроэнергии индукционными счетчиками до +30 %. Также в этих же режимах отдельные счетчики дают отрицательные погрешности до -8 %. Такой большой разброс объясняется во многом регулировкой компенсации трения в индукционном счетчике. Характеристика 2 на рис. 10 показывает, что компенсации трения нет.
На рис. 11 изображены нагрузочные характеристики электронного трехфазного счетчика типа СЭТЗа-01-02 (100 В, 3×5 А, класс точности 1), полученные при проверке счетчика на поверочной установке типа МК6801 класса точности 0,05, в режимах, близких к эксплуатационным. Кривая на рис. 11 при cosφ = 0,17 соответствует режиму холостого хода силового трансформатора. При изменении тока и cosφ в широких диапазонах погрешность счетчика δс не выходит за допускаемые пределы класса точности.
Рис. 11. Нагрузочные характеристики электронного счетчика типа СЭТ3а-01-02 (100 В, 5 А, класс точности 1)
Порог чувствительности — наименьшее значение мощности, при которой счетчик измеряет электрическую энергию. Для индукционного счетчика класса точности 2 с номинальным током 5 А предел порога чувствительности по току составляет 25 мА при cosφ = 1. Для электронного счетчика он значительно меньше и практически 6. Точность измерений электрической энергии счетчиком достигает 1-5 мА. Порог чувствительности счетчика может оцениваться по погрешности измерений на токе 25 мА и cosφ = 1 с помощью эталонного счетчика типа ЦЭ6806П. Самоход. При включении счетчика на напряжение 80 — 110 % номинального (при Uном — 220 В от 176 до 242 В) с отключенными токовыми цепями диск индукционного счетчика не должен совершить более одного полного оборота за время наблюдения 10 мин. Для электронного счетчика не должны мигать индикаторы основного и поверочного передающих устройств. Причины, вызывающие самоход индукционного счетчика в эксплуатации: обратный порядок чередования фаз напряжений; отсутствие напряжения на одной из фаз на клеммной колодке счетчика; разные значения фазных напряжений на клеммной колодке трехфазного счетчика, например UA= 220 В, UB = 240 В, UC = 260 В; схема включения трехфазного счетчика выполнена с совмещенными цепями тока и напряжения; неправильная регулировка счетчика. Точность регулировки внутреннего угла индукционного счетчика активной энергии проверяется на стенде при номинальном токе, напряжении и cosφ = 0 для углов фазового сдвига 90 и 270°. При этом счетчик не должен измерять энергию. |
infopedia.su
ЭЛЕКТРОСЧЕТЧИК: МЕНЯТЬ ИЛИ НЕ МЕНЯТЬ, ЕСЛИ ТОЧНОСТЬ НЕ ТА?..
В последнее время вопрос о замене электросчетчиков – один из самых частых. Очевидно, что идет массовая кампания по замене приборов учета. Горожане в большинстве случаев сомневаются в необходимости замены приборов, и подозревают управляющие компании в нехорошем стремлении заработать. Потому что гражданам ненавязчиво предлагается купить приборы у конкретного продавца, а обходится счетчик и услуга по его замене недешево…При каких условиях электросчетчик меняется на новый, и кто оплачивает замену прибора, если он установлен не в квартире, а на лестничной клетке?
«ОФИЦИАЛЬНО»: НУЖНО МЕНЯТЬ…
Листовка на стенде «Ульяновскэнерго» в РИЦ (на Фестивальном, 12) уже прошлом году сообщала, что в связи со вступлением в силу постановления Правительства РФ №530 от 31.08.2006 г., изменились требования к классам точности электросчетчиков граждан. Суть требований: потребитель ДОЛЖЕН использовать приборы с классом точности не менее 2,0 (и выше). Если точность прибора меньше (в большинстве случаев – это 2,5), то, сообщает листовка, счетчик должен быть заменен. За счет потребителя.
Если прибор не прошел очередную ПОВЕРКУ, то, в случае установления этого факта на основании постановлений 530 и 307 гражданину предоставляется 30 дней для «приведения прибора в соответствие с действующими правилами». Оплата в этот период производится ПО СРЕДНЕМУ за последние 6 месяцев. Но, если гражданин не устранил замечания и не заменил прибор, то станет платить за электроэнергию по НОРМАТИВУ…
Вывод: если класс точности вашего прибора меньше 2,0 – МЕНЯЙТЕ, иначе будете платить по нормативу
Есть еще документ, которым руководствуются, например, энергетики. Документ этот – письмо Государственного Комитета РФ по стандартизации и метрологии (Госстандарта России) от 15.01.2001 г. №410/30-78. В письме говорится, что в соответствии с ГОСТ 6570-96 ВЫПУСК счётчиков электрической энергии класса точности 2,5 ЗАПРЕЩЕН с 1 июля 1997г. Решением НТК (научно-технической комиссии) указанные приборы с 1 октября 2000 года НЕ ПОДЛЕЖАТ ПОВЕРКЕ. Приборы с точностью 2,5 и должны быть постепенно (до 2016 года) ЗАМЕНЕНЫ современными счётчиками класса точности 2,0. Далее в этом письме сообщается о необходимости разработки РЕГИОНАЛЬНЫХ программ по замене приборов классом точности 2,5.
Некоторые ульяновские коммунальщики еще помнят, что в Ульяновске БЫЛА городская программа по замене счетчиков с классом точности 2,5. Вспоминают, что замена прибора должна была производиться за счет городского бюджета. Однако, программу свернули. Отыскать ее следы просто не успел…
Вывод из письма Госстандарта: производить поверку счетчиков класса точности 2,5 с 2000 года НЕЛЬЗЯ. По мере окончания срока поверки приборы должны быть заменены в соответствии с региональными программами.
Объективности ради. В письме Госстандарта объясняется ПРИЧИНА замены счетчиков: «приборы с максимальным током до 20 А являются источником возгорания при подключении мощных бытовых приборов. Более 50% всех поверенных счетчиков с точностью 2,5 надо браковать по порогу чувствительности и превышению предела допускаемой основной погрешности».
В итоге: если ваш счетчик не прошел поверку по причине ее запрета с 2000 года (то есть, не по вашей вине – Г. А.) и не был заменен в соответствии с письмом Госстандарта, меняйте сегодня САМИ и за свой счет. Иначе – НОРМАТИВ.
НЕ ВСЕ ТАК ОДНОЗНАЧНО
Лучше всего – показывать на примере…
На необходимость замены моего счетчика не раз намекал контролеры. Мол, прибор старый. Но, пока никаких «бумажек» мне не приходило, я не тороплюсь: есть на что деньги потратить.
Модель моего счетчика — СО-И446М (на фото), класс точности – 2,5, дата изготовления – 1989 год, ГОСТ 6570-75, срок службы – 25 лет. То есть, по всем указанным выше документам выходит, я просто ОБЯЗАН его заменить. Причем, сделать это НЕМЕДЛЕННО!
Однако, не все так однозначно.
Действительно, подавляющее большинство проанализированных ситуаций, вопросов и ответов на тему – обязательно ли менять счетчик с точностью 2,5 на 2 — содержат утвердительный ответ: МЕНЯТЬ. Но. Самое интересное обнаружилось в документальной практике споров.
В деле № 09-01-10-04/394-ВО антимонопольной службы (УФАС) по Волгоградской области о 29 декабря 2009 года «фигурировала» именно модель моего счетчика. Суть спора: волгоградские энергетики потребовали от гражданина Д. заменить счетчик. Основные аргументы энергетиков изложены выше.
Однако, УФАС с ними не согласилась, и приняла следующее решение: «ОАО «Волгоградоблэлектро» в срок до… прекратить нарушение части 1 ст. 10 Федерального закона от 26.07.2006 № 135-ФЗ «О защите конкуренции», выразившееся в ущемлении интересов гражданина Д. посредством требования замены прибора учета электрической энергии и направления уведомления на замену приборов учета электрической энергии по основаниям, не предусмотренным действующим законодательством… В срок до… отозвать направленные ранее гражданину Д. уведомления на замену прибора учета электрической энергии… и не требовать его замены ДО ИСТЕЧЕНИЯ СРОКА ЭКСПЛУАТАЦИИ прибора. При очередном направлении гражданам-потребителям уведомления на замену прибора учета электрической энергии не требовать его замены до истечения срока эксплуатации прибора…»
Интересующимся деталями сообщу и другие выводы УФАС:
«В настоящее время действуют ГОСТ Р 52320-2005 «Электромеханические счетчики активной энергии. Классы точности 0,5, 1, 2.». Согласно п. 1 указанного ГОСТа действие данного стандарта распространяется на электросчетчики класса 0,5, 1, и 2. На электросчетчики класса 2,5 данный ГОСТ не распространяется.
ГОСТ Р 52320-2005 был введен впервые и не отменял ГОСТ 6570-96, действовавший на момент установления счетчика у гражданина Д.
Счетчики класса точности 2,5 могут быть использованы в течение срока их эксплуатации, установленного п. 1.38.5 ГОСТ 6570-75 (средний срок службы счетчиков класса точности 2,5 произведенных с 01.01.1989 — 25 лет), так как на момент установления электросчетчика абоненту Д. действовал именно ГОСТ 6570-75.
В соответствии с Положением о научно-технических комиссиях (НТК) Госстандарта России, утвержденным Приказом Госстандарта РФ от 11.02.2003 № 57, документы, исходящие от научно-технической комиссии, носят рекомендательный характер.
Протокол № 12 научно-технической комиссии (НТК) Госстандарта не является актом, применение которого общеобязательно.
Срок эксплуатации, как видно из материалов дела, истекает у счетчика, установленного у абонента Д, в 2015 году.
Таким образом, ОАО «Волгоградоблэлектро» не располагало достаточными фактами, имеющими значение для направления абоненту уведомления на замену прибора учета».
Справедливости ради: есть и судебные решения не в пользу граждан. Так, Нижегородский областной суд оставил в силе решение Балахнинского районного суда от 4 мая 2009, решив, что обязание гражданина произвести замену устаревшего счетчика (точности 2,5 на 2) правомерно. Правда, в этом решении суда я не увидел подробного, как это было сделано в решении Волгоградской УФАС, анализа аргументов и документов…
ЕСЛИ СЧЕТЧИК – НА ЛЕСТНИЧНОЙ КЛЕТКЕ
Кто оплачивает в этом случае его обслуживание и замену?
Версий и споров по этому поводу тоже много. Логика в рассуждении «если счетчик — не в моей квартире, я не могу отвечать за его сохранность и поэтому не должен платить за его замену», конечно, есть. Но житейская логика – это одно, а смысл законодательства — другое.
Одни, ссылаясь на статью 543 Гражданского Кодекса, утверждают, что обязанность обеспечивать надлежащее техническое состояние приборов учета потребления энергии возлагается на энергоснабжающую организацию, если иное не установлено законом или иными правовыми актами. Другие, почитатели Жилищного Кодекса, утверждают: если в договоре с управляющей организацией счетчики на лестничной клетке включены в перечень общедомового имущества, то за его замену вы не должны платить.
Обнаруженная мною судебная практика – не на стороне потребителя. Упомянутый Нижегородский суд решил, что ОТВЕЧАЕТ за счетчик на лестничной клетке ПОТРЕБИТЕЛЬ электроэнергии (поскольку электросчетчик — собственность потребителя). Решение Верховного Суда РФ от 26 мая 2008 г. №ГКПИ08-1022 также не поддержало претензий собственника…
Уважаемые собственники, внимательно проанализируйте технические данные ваших электросчетчиков, и, если понадобится, перечитайте статью.
Уважаемые энергетики и директора управляющих компаний. Если я в чем-то не прав (или неточен) сообщите об этом. Пока же я заполняю информационный вакуум. На мой взгляд, процесс замены счетчиков не настолько однозначен, чтобы сводить его до примитивной и молниеносной замены приборов класса точности 2,5.
Левый счетчик – вовсе не «левый»: несмотря на класс точности 2,5, служить ему еще три года…
antontsev.livejournal.com
