Содержание

3 вида блока питания светодиодной ленты

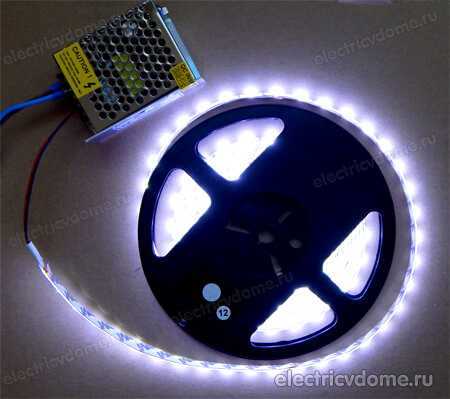

Источником напряжения для большинства светодиодных лент (кроме Led лент 220В), являются блоки питания. Сами ленты непосредственно в сеть не подключаются.

Для них нужно устройство, которое преобразует переменное напряжение 220В в постоянное 12V или 24V. Это своего рода понижающий электронный трансформатор.

Безусловно, есть ленты работающие и от других напряжений, но самыми ходовыми являются 12-ти вольтовые модели.

Драйверы и блоки от компьютера — можно или нет

Давайте рассмотрим подробнее вопрос какие блоки питания бывают и где лучше использовать те или иные БП. Ведь для подключения светодиодной подсветки в спальне, на улице или в бассейне, применяются совершенно разные экземпляры.

При этом не путайте блоки питания и драйверы. Это совершенно разные устройства и выполняют они разные задачи.

Подключив светодиодную ленту от драйвера, можно запросто ее спалить и вывести из строя. Почему так происходит, объясняется в отдельной статье.

Еще часто задаются вопросом, а можно ли вместо стандартного магазинного блока, использовать блоки питания от компьютера?

Если у него характеристики совпадают с характеристиками led ленты — есть постоянное стабилизированное напряжение 12В + достаточная мощность, то подключайте.

Все будет светиться и работать исправно. Однако для качественно подсветки, лучше подбирать специализированные виды. Давайте к ним и перейдем.

Негерметичный блок питания

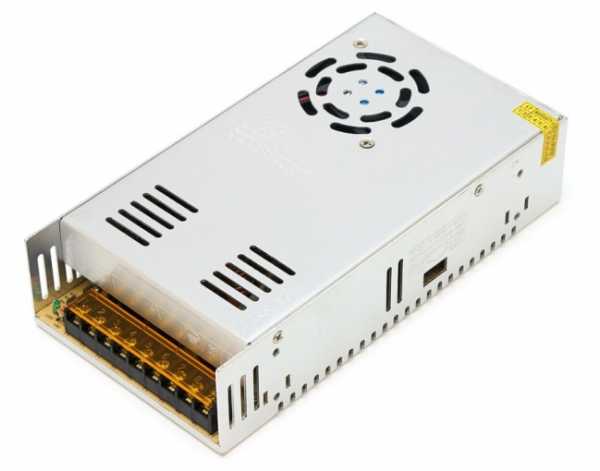

Начнем с самого распространенного — негерметичного блока питания. Он представляет из себя металлическую коробочку с перфорированным корпусом.

Такие виды чаще всего используются для подсветки внутри сухих помещений — спальни, залы, коридоры, офисы. Они не имеют никакой влагозащиты и снабжены значком IP20.

Популярность данных блоков объясняется тремя факторами:

  • более долгий срок службы из-за лучших условий охлаждения
  • легко можно найти экземпляры большой мощности (свыше 100Вт)

Если вы купите подобный блок у качественного производителя - это будет оптимальный вариант для вашей подсветки. Правда все равно не надейтесь что он прослужит дольше самой ленты.

Рано или поздно они выходят из строя. Из-за каких причин это происходит и как подобного можно избежать, читайте в статье по ссылке ниже.

Такие блоки еще выпускаются в формате Slim. Причем весьма габаритная модель шириной 10-15см, может быть одинаковой по мощности с моделями Slim, которые не шире спичечного коробка.

Правда качество сборки и долговечность от этого проигрывает. Если большие экземпляры нужно выбирать с запасом по мощности в 30%, то для Slim девайсов этот запас уже составит минимум 50%.

Подробнее о том, как грамотно подобрать мощность, используя всего одну универсальную формулу, читайте ниже.

Ну а еще не забывайте, что чем больше коробочка, тем больше функциональности она может в себе нести. Помимо простого трансформатора в ней можно установить как диммер, так и дистанционное управление.

Покупаете одно устройство, а получаете 3 в 1.

Все габариты конечно же зависят от мощности. Например для маломощной подсветки (60-80Вт), подойдут даже миниатюрные модели устанавливаемые на din-рейку.

Но самое главное запомните, что все подобные блоки используются только в сухих помещениях. Их нельзя монтировать:

  • на кухне возле раковины
  • и тем более на улице

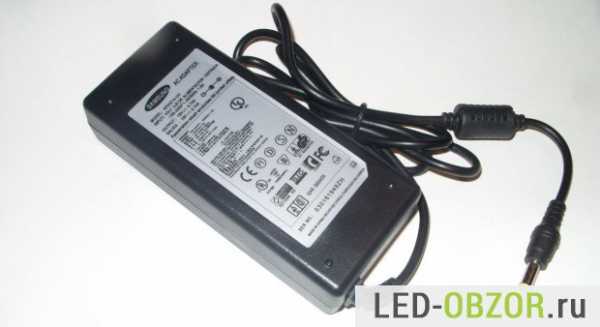

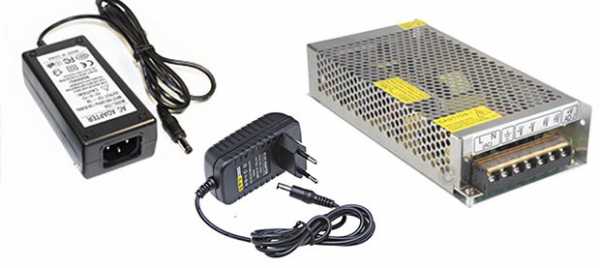

Еще часто можно встретить небольшие БП ноутбучного исполнения.

Для коротких отрезков маломощной светодиодной ленты - их также можно считать вполне приемлемым вариантом.

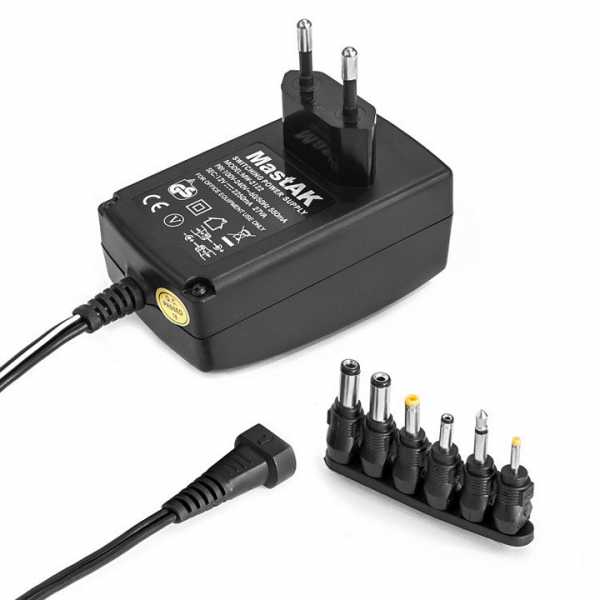

Миниатюрные же адаптеры, напоминающие зарядку от телефонов, рассматривать не будем.

Они рассчитаны на очень специфичное и маломощное освещение, и зачастую продаются вместе с лентой в комплекте.

Ничего здесь выбирать и ломать голову с подбором мощности не нужно.

Герметичные блоки питания

Герметичные модели полностью запечатаны в водонепроницаемом корпусе.

Внутри них помещается схема со всей электроникой и заливается силиконовым компаундом. Доступ влаги или влажного воздуха внутрь таких изделий перекрыт на 100%.

С одной стороны это и хорошо, но с другой стороны, вы тем самым ухудшаете условия охлаждения. Нагревающиеся электронные компоненты, просто не будут успевать толком охлаждаться.

И стоит хоть чуть-чуть нагрузить такую модель даже до номинальных параметров, как вам тут же будет обеспечен поход в магазин за новым экземпляром.

Чтобы подобного избежать, выбирайте БП не в пластиковых корпусах, а в алюминиевых.

Теплоотвод у них на порядок лучше. И на улице им не страшен не только дождь, но и солнце и мороз.

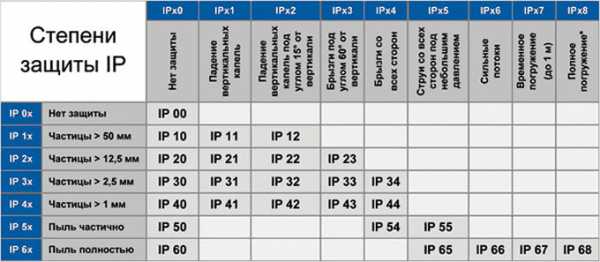

Эти блоки питания имеют степень защиты IP67. Их можно устанавливать:

  • во влажных помещениях

Однако при этом их запрещено погружать в воду. Для подводной подсветки бассейнов, прудов или фонтанов, лучше воспользуйтесь иными устройствами.

Из-за своих компактных размеров их часто применяют для подсветки потолка. Они хорошо встают в узкую нишу и без проблем прячутся за не высокими бортиками.

Главный их недостаток - это стоимость. Они дороже не герметичных моделей минимум в 2-3 раза.

Второй существенный минус - малая мощность. В пластиковом корпусе можно найти разновидности до 75Вт включительно. В алюминиевом - до 100Вт.

Если же у вас подсветка чуть мощнее, да еще с учетом необходимого запаса, придется покупать уже 2 или 3 блока питания. После чего, мудрить с параллельным подключением схем.

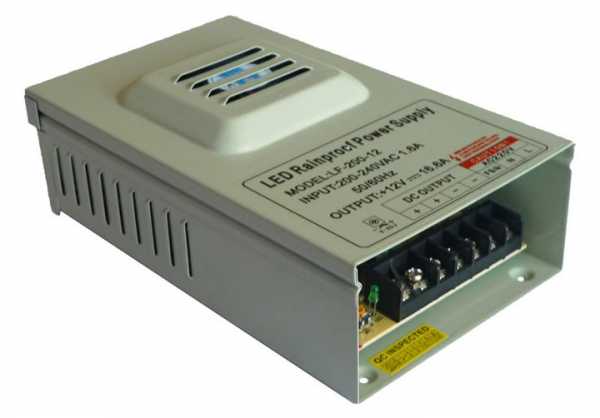

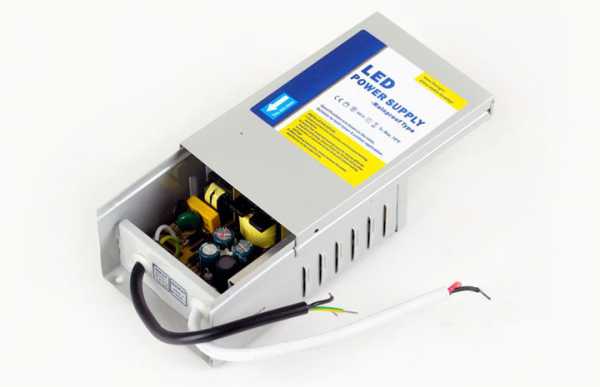

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели.

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

  • большие склады
  • садовые беседки
  • подсобные и неотапливаемые помещения

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных "дырок" в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП - наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток - шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

svetosmotr.ru

Подбор блока питания для светодиодной ленты: типы, расчёт, схемы подключений

В последние годы светодиодная лента стала особо популярной. Имея невысокую стоимость и будучи поистине универсальной в плане применения, она успешно используется как для декоративной подсветки, так и для освещения. Основной трудностью, с которой сталкиваются начинающие мастера, является выбор блока питания для светодиодной ленты (СЛ). Сегодня мы попробуем решить этот вопрос.

Принцип действия импульсного блока питания

На сегодняшний день для питания светодиодной ленты применяются блоки, использующие принцип импульсного преобразования напряжения. Суть работы блока питания такого типа заключается в следующем:

  1. Выпрямление сетевого напряжения.
  2. Подача напряжения на первичную обмотку трансформатора в виде высокочастотных импульсов. Они следуют с частотой более 20 кГц, а продвинутые схемы дорогих ИИП работают на частотах в 100 кГц.
  3. До нужного уровня напряжение понижается при помощи импульсного трансформатора.
  4. На выходном каскаде происходит выпрямление и стабилизация величины пониженного напряжения.

Для примера рассмотрим классическую схему импульсного преобразователя переменного напряжения 220 В в постоянное 12 В, собранного на микросхеме Top242.

Схема импульсного блока питания AC220/DC12 В

Входное сетевое напряжение поступает на выпрямитель, состоящий из диодного моста BR1 и сглаживающего фильтра С1-С4, L1. Полученное таким образом постоянное напряжение поступает на микросхему DA1, на которой собран высокочастотный (до 100 кГц) генератор, нагруженный на импульсный трансформатор Т1. Принцип работы трансформатора тот же, что и у классического. Единственное отличие – он работает на высокой частоте, но об этом позже.

Пониженное до 12 В напряжение высокой частоты поступает на выпрямитель (диод D3) и сглаживающий фильтр (С9, С10, L1). Одновременно это же напряжение через оптрон U1 поступает на цепь стабилизации, встроенную в микросхему DA1. Стабилизация производится при помощи широтно-импульсной модуляции (ШИМ), суть которой заключается в следующем.

При увеличении выходного напряжения цепь стабилизации (ШИМ-контроллер) изменяет скважность (длительность) импульсов, поступающих на трансформатор, и его действующее выходное напряжение уменьшается. При чрезмерном понижении выходного напряжения длительность импульсов увеличивается. В результате на выходе блока устанавливается ровно 12 В, что и необходимо для правильного питания светодиодной ленты.

В чем преимущества импульсного блока питания перед трансформаторным? Поскольку преобразование напряжения производится на относительно высокой частоте, соответственно, уменьшаются габариты и масса трансформатора, а значит и всего блока. Причем уменьшаются существенно – в десятки раз. По этой же причине уменьшаются и габариты сглаживающих конденсаторов. ШИМ-модуляция же позволяет отказаться от классических линейных стабилизаторов, имеющих низкий КПД и требующих громоздких радиаторов охлаждения.

В результате мы получаем исключительно компактный и надежный блок питания с КПД до 95%.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Нередко можно услышать вместо «блок питания» выражение «трансформатор», хотя это далеко не одно и то же. Блок питания, по сути, – преобразователь, который обычно изменяет не только величину напряжения, но и род тока. Название «трансформатор» изначально получили устройства, изменяющие лишь величину напряжения без изменения других его характеристик. Тем не менее словом «трансформатор» нередко подменяется выражение «блок питания».

к содержанию ↑

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

  1. Метод преобразования напряжения.
  2. Принцип охлаждения.
  3. Исполнение.
  4. Выходное напряжение.
  5. Мощность.
  6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если ты увидишь в магазине недорогой трансформаторный адаптер небольшой мощности, устраивающий тебя по размерам, то это тоже неплохой вариант. Стоит он недорого и тяжеловат, но не в кармане же его носить. Главное, чтобы в проект вписался.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Герметичный пластиковый блок питания (слева), открытый металлический защищенный от пыли, влаги, ударов блок питания (справа)

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

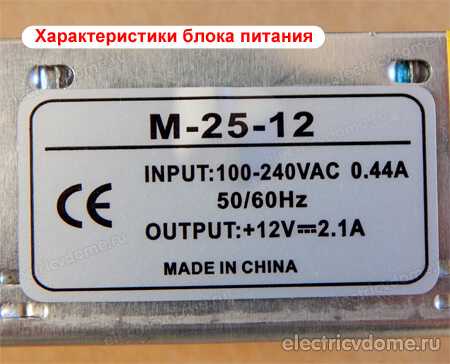

На этом блоке питания указаны и ток, и мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

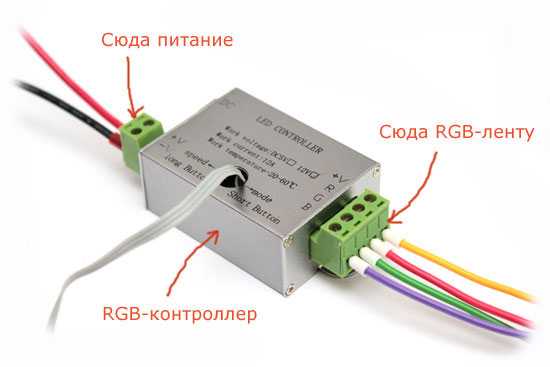

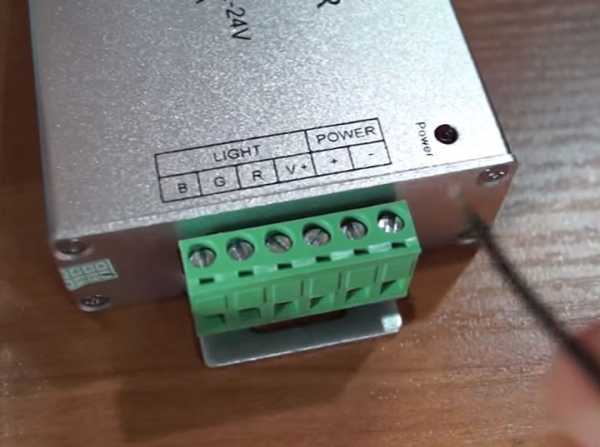

Блок питания для СЛ с беспроводным пультом дистанционного управления и встроенным диммером

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

к содержанию ↑

Как рассчитать мощность блока питания для светодиодной ленты

Если у тебя под рукой калькулятор или даже просто лист бумаги с ручкой, расчет мощности блока питания займет не более минуты. Причем никаких специальных знаний для этого не потребуется, достаточно 3-х классов средней школы.

Прежде всего рассчитай потребляемую СЛ мощность. Для этого тебе понадобятся два параметра: длина будущего осветителя и его удельная мощность. Длину, само собой, ты выбираешь сам в зависимости от дизайнерской задумки. Удельная же мощность светодиодной ленты указывается в сопроводительной документации и нередко прямо на упаковке. Единицы измерения этого параметра — Вт/м.

Предположим, ты купил СЛ с удельной потребляемой мощностью 14.4 Вт/м. Это означает, что каждый метр такой ленты «съест» 14.4 Вт. При этом напряжение питания прибора значения не имеет. Для подсветки ты решил использовать 3 метра СЛ. Считаем: 14.4*3=43.2 Вт. Итак, твоя задумка будет потреблять 43,2 ватта. Для надежной работы источника питания он должен иметь некоторый (15-20%) запас мощности. Добавляем к результату еще небольшой запас и получаем 50 Вт.

Таким образом, тебе нужен адаптер мощностью не менее 50 Вт. Скорее всего, в стандартном ряду БП именно такой мощности не окажется, поэтому покупаешь ближайший по значению с большей мощностью. К примеру, на 60 Вт.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не стоит выбирать блок питания с очень большим (в 2 и более раз) запасом мощности. Это увеличит габариты конструкции, снизит ее КПД и обойдется намного дороже.

Если ты решил обеспечить питание одним адаптером нескольких СЛ, то рассчитай потребляемую мощность каждой, а результаты сложи. Ленты будут включаться параллельно (о схеме включения см. ниже), а значит, их мощности суммируются.

к содержанию ↑

Подключение светодиодной ленты

Подключение «трансформатора» (адаптера) к светодиодной ленте совсем несложное, и вряд ли вызовет у тебя трудности. Здесь достаточно решить 3 основных вопроса:

  1. Разобраться с полярностью подключения.
  2. Подобрать провод нужного сечения.
  3. Выбрать схему включения.

Полярность подключения

Внимательно осмотри блок питания и найди, где у него на выходных (output или out) клеммах обозначение «плюс», а где «минус». Если вместо клемм у блока провода, то дополнительно они расцвечены: красный «плюс», черный «минус» соответственно. То же самое сделай и со светодиодной лентой:

Полярность подключения СЛ и ее блока питания

Важно! Расцветка проводов – красный и черный – условна. Очень многие производители не придерживаются этого стандарта, провода у их БП могут быть любого цвета, поэтому ориентируйся только на маркировку.

Выбор сечения провода

Теперь по сечению. То, что СЛ питается относительно низким напряжением, не говорит о том, что током, протекающим по питающим проводам, можно пренебречь. Напротив, чем ниже напряжение питания, тем больший ток потребуется для развития мощности.

Если, к примеру, через 70-ваттную лампочку на напряжение 220 В будет течь ток всего 300 мА (70\220=0.31), то для питания 12-вольтовой светодиодной ленты той же мощности потребуется ток почти в 6 А!

Если подключить такую ленту тонкими проводами, то, во-первых, на них упадет напряжение и лента будет светить вполнакала. Во-вторых, перегруженные провода могут нагреться и устроить пожар. Поэтому сечением провода пренебрегать нельзя.

Как узнать, какой ток будет течь по питающим СЛ проводам? Расчет несложен. Для этого достаточно мощность ленты в ваттах разделить на напряжение ее питания в вольтах. Этот расчет я сделал выше, показав, что 70-ваттная 12-вольтовая лента потребует тока в 5.83 А. Если СЛ несколько, то мощность их перед расчетами нужно сложить.

Как сечение провода зависит от тока? Тут даже расчет не нужен, просто обратись к приведенной ниже табличке и выбери провод с сечением не ниже рекомендуемого:

Зависимость сечения провода от тока и длины линии (провод медный многожильный)

Ток, А

Сечение провода мм², не менее, при длине линии

2 м

3 м

4 м

5 м

6 м

8 м

10 м

1.60.30.40.60.70.91.11.4
30.50.81.01.31.52.02.5
4.10.71.11.41.82.12.93.6
8.51.52.33.03.84.56.07.5
122.13.24.35.46.48.610.7
162.94.35.77.18.611.414.3
203.65.47.18.910.714.317.9
254.36.48.610.712.917.121.4

Очень часто диаметр питающего провода выбирают такой же, какой имеют выходящие проводки из адаптера. Так делать нельзя! Чем длиннее питающая линия, тем большее должно быть сечение провода.

Выбор схемы включения

Если СЛ одна, то схема подключения будет элементарной, ее даже стыдно рисовать:

Схема подключения блока питания к одной СЛ

Немного сложнее, если лент несколько. Типичная ошибка начинающего дизайнера – последовательное соединение нескольких СЛ в одну длинную линию:

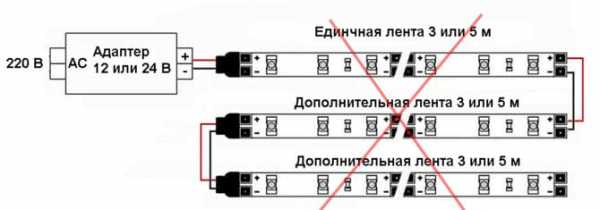

Неправильное подключение нескольких СЛ к одному адаптеру питания

Такое подключение перегружает питающие шины первой ленты и они, как правило, сгорают. И тогда СЛ можно выбросить. Если лент несколько, единственно правильным решением может быть только такое:

Правильное подключение нескольких СЛ к одному адаптеру питанияк содержанию ↑

 Отличия блока питания от драйвера

Нередко блок, обеспечивающий питание СЛ, путают с драйвером для питания светодиодов. Блок питания и драйвер – абсолютно разные приборы, и путать их ни в коем случае нельзя!

Светодиодный драйвер – это, по сути, стабилизатор тока. Он ограничивает величину протекающего через светодиоды тока и обеспечивает стабилизацию этого тока на заданном уровне независимо от величины входного напряжения. Они не боятся КЗ, но могут сгореть от холостого хода (ХХ).

Адаптер для СЛ не следит за выходным током: он выдает его столько, сколько потребует сама лента. Устройство занимается лишь стабилизацией напряжения, а за током в СЛ следят специальные токоограничивающие резисторы. Если ленте нужно, скажем, 12 В, то блок питания выдаст ровно 12, поскольку именно от этого параметра зависит качественная работа ленточных осветителей. Такие блоки питания боятся КЗ, но отлично  себя чувствуют на ХХ из-за нулевого выходного тока.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Блок питания выдаст нужный СЛ ток только в том случае, если он (ток) не превышает максимально допустимый для конкретного БП. В противном случае источник питания будет перегружен и сгорит.

Таким образом, спутав адаптер с драйвером и поставив один вместо другого, ты в лучшем случае получишь неработоспособную конструкцию. В худшем же лишишься либо осветительного прибора, либо источника питания – все будет зависеть от характеристик и мощности оборудования.

Вот мы и разобрались с блоками питания для светодиодных лент. Теперь ты знаешь, какие они бывают, и при необходимости сможешь выбрать нужный тебе без посторонней помощи.

lampaexpert.ru

Блоки питания для светодиодных лент 12 вольт

Широкое разнообразие современной осветительной техники впечатляет даже людей с очень богатым воображением. С космической скоростью появляются новые, все более технологичные разработки, обеспечивающие не только качественное и безопасное освещение, но и максимальную экономию энергоресурсов.

Одним из таких прогрессивных направлений является LED технология. В настоящее время на рынке представлен широкий выбор светодиодных лент, ламп и светильников, отличающихся дизайном и техническими характеристиками. Эти устройства стали отличной альтернативой привычным лампам накаливания и энергосберегающим осветительным приборам.

Светодиодная подсветка сегодня широко применяется в рекламной и производственной сферах, в интерьерном дизайне, при оформлении салонов автомобилей, оснащении бытовой техники и т.д. Огромный ассортимент предлагаемых вариантов светодиодной подсветки позволяет без проблем подобрать необходимый вариант, но вот его подключение к сети у многих вызывает массу вопросов.

Главным компонентом LED системы является блок питания, представляющий собой трансформатор миниатюрных размеров, обеспечивающий электропитание светодиодов. Маленькие габариты позволяют незаметно размещать этот прибор в любых удобных местах, не нарушая эстетичности светодиодной конструкции.

Назначение блока питания

При использовании светодиодных лент в оформлении интерьеров, необходимо учесть некоторые особенности такого решения.

Прежде всего, следует знать, что напрямую подключить светодиодную ленту в розетку, как обычную лампочку, не получится. Это связано с тем, что рабочее напряжение ленты далеко не 220 В. Если включить ее в обычную розетку она просто выйдет из строя.

Так, если обычная лампа накаливания работает от 220 В, то светодиодам требуется всего лишь 12 В (это самый распространенный вариант, но существуют и 24-вольтовые модели). Следовательно, чтобы подключить 12-вольтовый осветительный прибор в стандартную бытовую сеть, требуется понизить напряжение до необходимого значения. Справиться с данной задачей сможет блок питания для светодиодной ленты 12В.

Типы блоков питания для светодиодных лент

  1. 1. Блок питания в компактном герметичном пластиковом корпусе. Главными достоинствами устройств данного типа являются компактные размеры, приятный внешний вид, герметичность и минимальный вес. К недостаткам относится, конечно же, высокая стоимость, затрудненный теплообмен, обусловленный конструктивными особенностями, и ограничение по мощности (моделей, мощнее 100 Вт, не бывает).
  2. 2. Блок питания в компактном герметичном алюминиевом корпусе. Обладает массой достоинств, хоть и является самым дорогостоящим и довольно тяжелым вариантом. Главными преимуществами данного трансформатора являются надежность, герметичность и прочность. Алюминиевый корпус способствует хорошему теплообмену. Прибор устойчив к негативному влиянию различных факторов: влаги, резких перепадов температур, прямого солнечного излучения. Основная сфера применения – профессиональное производство внешней световой рекламы.

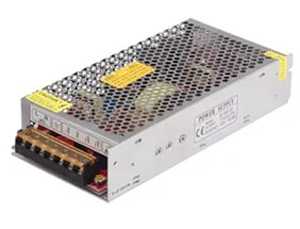

  3. 3. Блок питания открытого типа. Самый популярный и недорогой вариант. Чаще всего используется для организации домашнего светодиодного освещения. Главными недостатками являются габаритные размеры, вдвое превышающие предыдущие варианты, неэстетичный внешний вид и отсутствие защиты от прямого попадания влаги и пыли.

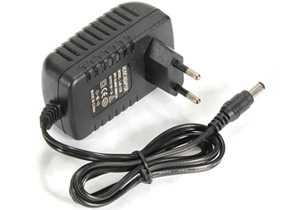

  4. 4. Сетевой компактный блок питания. Представляет собой миниатюрное, простое и недорогое устройство, не требующее стационарного монтажа. Мощность большинства таких моделей не превышает 60 Вт. Чаще всего они используются для обеспечения питания светодиодных ленточных конструкций, длина которых не превышает 5 метров. Главное преимущество – простота использования: лента подключается к блоку питания и включается в розетку.

Подключение светодиодной ленты к блоку питания

При выборе блока питания необходимо учесть два важных параметра: мощность (зависит от и мощности светодиодов на 1 м.п. и длины ленты) и напряжение (обычно это 12 или 24 В).

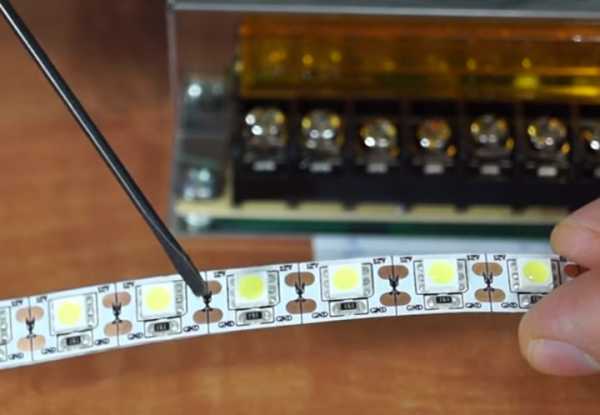

Перед монтажом светодиодной ленты и размещением ее на выбранной поверхности нужно подключить ленту к блоку питания.

Данный процесс мы рассмотрим на примере модели блока открытого типа. Его корпус выполнен в виде перфорированной металлической коробки, через отверстия которой циркулирует воздух, и охлаждаются радиокомпоненты и клеммный модуль с винтами. Есть такие модели, в которых внутри корпуса для охлаждения размещают вентилятор (кулер).

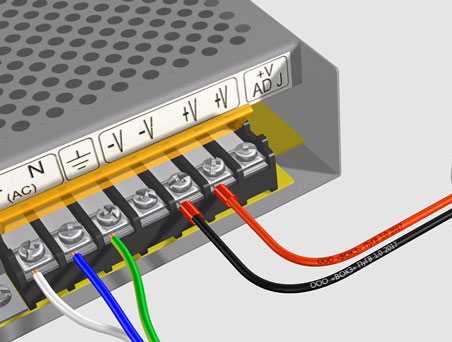

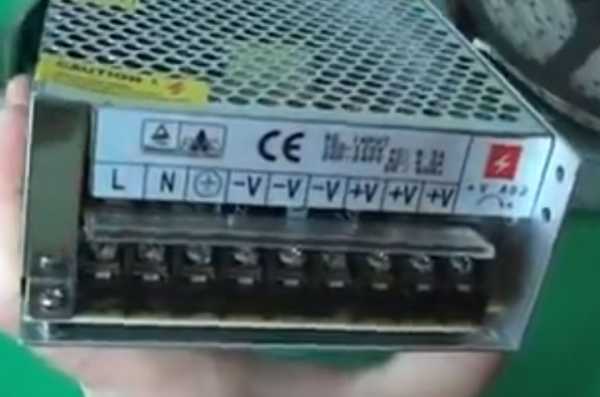

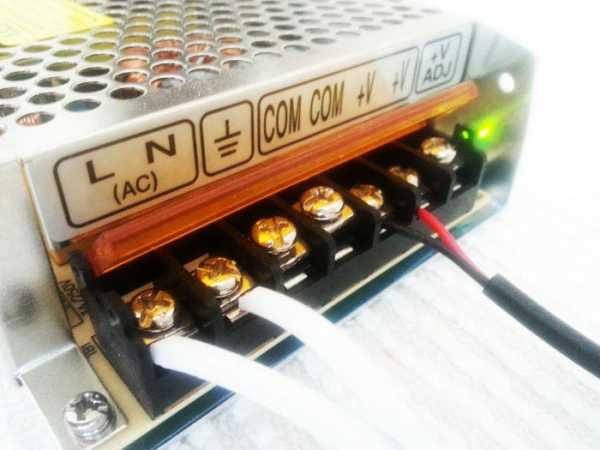

Блок питания для светодиодной ленты имеет маркировку с указанием назначения прибора и его основных технических характеристик. Около каждого клеммного винта находятся обозначения для обеспечения корректного подключения проводов:

  • • L – фаза, N – ноль – это вход блока питания. Через эти клеммы устройство подключается к сети 220 В.
  • • G – клемма для провода заземления. При отсутствии в доме заземления, данную клемму оставляют свободной.
  • • Клеммы +V и –V – это выход с преобразованным напряжением в 12 В.

Блоки питания данного типа оснащаются индикатором включения – горит зеленая лампочка. Также имеется специальный поворотный механизм, обозначается как "V adj". С его помощью можно немного отрегулировать выходное напряжение, в приделах от 12 до 13 Вольт.

После подключения ленты к блоку питания, необходимо надежно изолировать все контакты. Для эффективной и аккуратной защиты от случайного прикосновения можно использовать отрезок кабель-канала подходящей толщины. Если же эту процедуру выполнить обычной изолентой, то готовый результат будет выглядеть довольно непривлекательно, а при использовании специальных защитных крышек, идущих в комплекте с блоком питания, невозможно обеспечить должный уровень электробезопасности.

Конечно, в жилых помещениях желательно устанавливать более надежные, компактные и внешне привлекательные приборы в пластиковых влагозащищенных корпусах. Они характеризуются высокой электробезопасностью, поэтому не представляют угрозы для детей или животных при случайном прикосновении.

Как рассчитать блок питания для светодиодной ленты

Как было сказано выше, при выборе блока питания следует ориентироваться на технические характеристики светодиодной ленты, подключение которой будет выполняться. Основными критериями являются потребляемая мощность и номинальное напряжение.

12-вольтовые ленты могут иметь разные показатели потребляемой мощности. Это объясняется тем, что они прямо пропорциональны мощности и количеству светодиодных элементов на ленте.

Для удобства подсчета принято брать за основу номинальную мощность светодиодной ленты длиной в 1 метр. Таким образом, чтобы правильно подобрать блок питания, следует номинальную мощность одного погонного метра ленты умножить на ее общую длину.

Рассмотрим небольшой пример расчета блока для ленты SMD 3528

Имеется герметичная светодиодная лента SMD 3528, 60 светодиодов на 1 метр. Рабочее напряжение стандартное – 12 В. Мощность данного типа ленты 4.8 Вт/1м. Т.е. 1 метр ленты потребляет 4.8 Вт. Любая лента продается в бабинах стандартной длины – 5 м. В моем случае мощность всей ленты будет равна 24 Вт (4.8 * 5 = 24).

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 5 м и полной мощностью 24 Вт. Некоторые скажут, что здесь рассчитывать, нужен БП мощностью 24 Вт, но как говорится, есть одно но.

Если взять блок питания мощностью равной мощности ленты существует угроза перегрева БП, особенно если к нему не будет доступа необходимого количества воздуха, например, при его расположении в ограниченном пространстве под потолком.

Если мощность блока питания будет меньше расчетной мощности ленты она просто не включиться из-за срабатывания внутренней защиты блока.

Поэтому выбирая блок питания для ленты нужно к рассчитанной мощность добавлять 25 – 30 % запаса. Получим: 24 Вт + 30 % = 31.2 Вт. Округляем до ближайшей стандартной мощности БП - 30 Вт.

Мне для подключения необходимо 3.5 метра ленты (в двух словах на потолке будет каркас из гипсокартона в виде полукруга, по периметру этого каркаса будет расположена лента). Мощность куска ленты длиной 3.5 м - 16.8 Вт, округляем до целого числа – 17 Вт.

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 3.5 м и полной мощностью 17 Вт.

Запас по мощности берем 30 %, получим: 17 Вт + 30 % = 22 Вт. Выбираем ближайший блок стандартной мощностью 24 Вт.

Правильная и бесперебойная работа светодиодной ленты и блока возможна лишь при наличии у данного прибора 25 - 30-процентного запаса мощности это обеспечить блоку питания необходимый запас мощности для его корректной работы.

Похожие материалы на сайте:

Понравилась статья - сохрани на стену!

electricvdome.ru

Блок питания для светодиодной ленты своими руками

Современная электроника часто комплектуется внешними источниками питания на 5В, 12В, 19В. После того как прибор выходит из строя, они часто валяются в кладовке или тумбочке.

  • 5V — это напряжение зарядных устройств для телефонов и USB;
  • 12V — используется в компьютерах, некоторых планшетах, ТВ, сетевых маршрутизаторах.
  • 19V — в ноутбуках, мониторах, моноблоках.

Мы будем рассматривать, каким образом можно адаптировать любой блок питания для светодиодной ленты на 12В. Будут только простые и бюджетные варианты доступные каждому. Зарядники на 5В не подходят. Но из таких зарядников я делаю ночники, на корпус приклеивается от 3 или 6 диодов. Ночью светит не ярко, в самый раз.

Содержание

  • 1. Источники питания на 12V
  • 2. БП на 19V
  • 3. Характеристики импульсных стабилизаторов
  • 4. Простые схемы своими руками
  • 5. Видео, как доработать своими руками
  • 6. Готовые модули из Китая
  • 7. Питание и драйвер в одном модуле
  • 8. Где купить дешево?

Источники питания на 12V

БП от маршрутизатора 12V, 1А

Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности светодиодной лентой на кухне. Такие блоки делятся на 2 основных вида:

  1. старые на трансформаторах, отличаются большим весом;
  2. современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.

Использовать на трансформаторах не рекомендую. При установке светодиодной ленты я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.

БП на 19V

БП ноутбучного типа на 19В, 90W

Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.

У меня давно валяется отличный блок питания для светодиодов на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим  небольшой  понижатель со стабилизатором. Существует два типа.

Тип №1

Стабилизатор  на 7812

Стабилизатор на микросхеме типа КРЕН 7812 (lm317), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.

Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:

  • LM2596 power supply;
  • 12v switching regulator;
  • voltage regulator 12v 7a;

Характеристики импульсных стабилизаторов

Специалист на видео инструкции расскажет основные технические характеристики современных импульсных стабилизаторов, схемотехнику и рекомендации по их правильному использованию. Чтобы вы своими руками не спалили его во время экспериментов.

Простые схемы своими руками

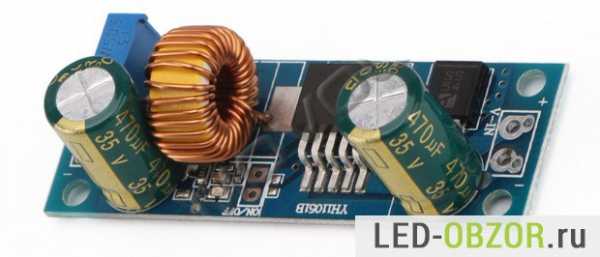

Примеры готовых импульсных модулей на 36W

..

Если вышеописанные БП вам не подходят, то блок питания для светодиодной ленты 12в можно спаять по схеме своими руками. Для самодельного потребуется много времени и немало деталей, не буду рассматривать полные схемы для подключения к сети 220B. при современном развитии электроники их проще купить у китайцев. Есть схемы для сборки своими руками еще на TL594 и других новых элементах. Но мне больше нравится описанный ниже, легко повторяется за 10 минут.

Рассмотрим оптимальный и современный на LM2596. Потребуется установить всего 4 радиоэлемента. Аналоги, схожие по функционалу, это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

  • фиксированное 12 V, LM2596-12, указано в конце маркировки;
  • регулируемый вариант LM2596ADJ;
  • цена в России одной 170 р.. В Китае весь собранный блок на LM2596 стоит 35р. включая доставку.

Характеристики

Параметр Значение
Входное напряжение, не более 40В
Вольт на выходе 3-37В
Выходной ток
Срабатывание защиты по току
Частота преобразования 150 кГц

Видео, как доработать своими руками

Коллега подобно расскажет, как подключить и настроить стабилизатор к блоку питания от ноутбука на 19V.

Готовые модули из Китая

Вариант с регулятором  на выходе от 3 до 37В

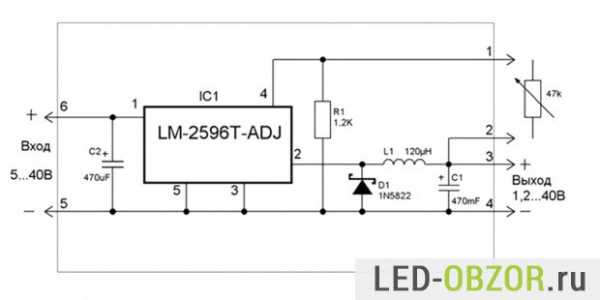

В первой схеме будем использовать LM2596ADJ с регулируемым вольтажом на выходе. Выпускаться она может в разных корпусах, но самый оптимальный как на картинке. Плюсом такой конструкции будет возможность регулировать яркость led ленты без диммера.

Схема с фиксированным 12B

Стабилизатор на микросхеме LM2596-12, отсутствует переменный резистор для регулировки, на выходе ровно 12B. Схема проще на одну детальку.

Питание и драйвер в одном модуле

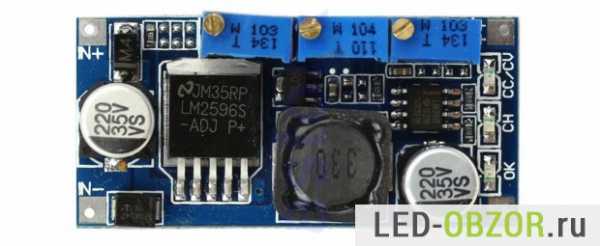

Универсальный блок с 3 регуляторами

Универсальный вариант, регулируется сила тока и напряжение. Можно запитать не только диодную ленту, но и светодиоды. то есть может выступать в качестве драйвера и электронного трансформатора.

На видео ролике вам покажут как пользоваться и настраивать самостоятельно универсальный вариант модуля с драйвером, регулируемой силой тока.

Где купить дешево?

Бывает, что у вас дома не оказалось БП подходящего от бытовых приборов, но точно есть у других, тоже валяется без дела. Сперва спросите у знакомых или соседей, наверняка что то есть. За пару сотен или жидкую валюту вы можете сними договорится.

Большой ассортимент  вы найдете на Авито и на местных форумах. Многие избавляются от ненужного хлама и продают БП за символическую цену, потому что выбрасывать жалко, а реальную стоимость не знают. Таким образом, я часто покупаю хорошие приборы, тем более торг никто не отменял. Недавно мне удалось купить фирменный ACER от моноблока на 190W за 400 р. Он герметичен и высокого качества, так как компьютерная электроника требует очень стабильного и качественного питания в отличие от диодной ленты.

led-obzor.ru

Как выбрать блок питания для светодиодной ленты. Формула расчета мощности.

Что такое блок питания для светодиодных лент? Это прежде всего преобразователь сетевого напряжения 220В, в рабочее напряжение ленты 12 или 24В.

Блоки питания (сокращенно БП) бывают:

  • открытыми
Те, которыми пользуются большинство. Они устанавливаются в помещениях без повышенной влажности.



  • полугерметичными
Они не полностью защищены от проникновения влаги. Их можно размещать на улице, но при условии, что вода напрямую не попадет на их корпус, т.е. ставятся под навесом, в прихожей и т.д.



  • герметичными
Их спокойно можно монтировать на улице и в помещениях с повышенной влажностью (ванные, бассейны и т.п.)



Отличаются они между собой только корпусом. Вся начинка, принцип подключения у них практически одинаковы.

Поэтому выбирают их в зависимости от места установки.

Расчет мощности

Приобретается БП отдельно от ленты и в комплекте с ней не идет. Главный параметр выбора - его номинальная мощность. Как же подобрать и рассчитать необходимый под ваши нужды соответствующий блок?

Для этого в первую очередь необходимо знать мощность всей ленты. Плюс прибавить к ней определенный запас по ваттам. Минимум этого запаса - 30% от общей мощности.

Как подсчитать мощность светодиодной ленты? Для начала узнайте сколько потребляет 1 метр. Эти данные обычно указываются на упаковке.

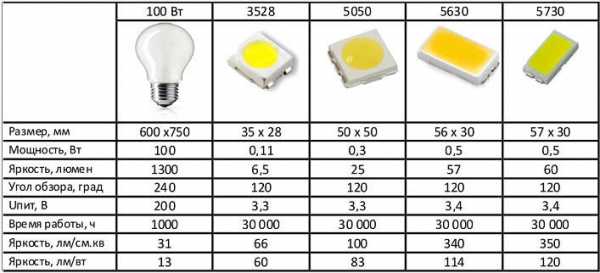

Если упаковки нет, то можно воспользоваться таблицей и примерно рассчитать мощность, в зависимости от типа светодиодов и их количества на 1 метр.

После этого замерьте длину всех отрезков, которые будут подключаться к блоку.

Далее расчет мощности блока питания нужно сделать по формуле:

мощность блока питания

мощность 1 метра ленты

ее общая длина

K

коэффициент, минимум=1,3

Для примера: у вас есть лента 4,8Вт/м. Ее протяженность - 18 метров. Формула расчета мощности показывает, что вам необходим БП мощностью в 112Вт.

Pб=4,8Вт/м*18м*1,3=112,32Вт

При этом всегда выбирайте блок, ближайший в большую сторону. Для данного случая это 120Вт.

Коэффициент запаса мощности

Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?

Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго. И то, если это качественное изделие.

Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!

При этом вполне возможны появления посторонних звуков.

Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков - ни свистеть, ни трещать.

Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.

Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.

И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.

Подключение проводов и клемм

После того, как определились с типом и мощностью, необходимо выполнить правильное подключение. На всех блоках обязательно идет маркировка клемм. Перепутать бывает сложно. Главное разобраться, что означают эти надписи.

Первые клеммы обозначают как L и N. Это контакты подключения напряжения питания 220 Вольт. L - это фаза, N - ноль.

Но по-большому счету, фазировка или полярность здесь не важны. Поэтому не обязательно выяснять, где у вас в проводке ноль, а где фаза. Блок будет работать одинаково.

Конструктивно в БП на входе стоит мостовой выпрямитель, и ему все равно к какой паре диодов будет подана фаза. Хотя предохранитель изначально и стоит в фазной цепи L.

Обратите внимание, что некоторые блоки могут подключаться как в сеть 220В 50Гц, так и 110В 60Гц (напряжение в США). Для этого у них сбоку имеется переключатель.

Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора.

Затем идет значок заземления. Это место куда подключается заземляющий проводник, если у вас трехпроводная сеть и дома есть нормальный контур заземления.

Когда в розетках дома только фаза и ноль, без заземляющего провода Pe - данная клемма остается пустой. Ничего подключать на нее не нужно.

После, расположены клеммы со значками "+V" и "-V". Это как раз таки выход на светодиодную ленту.

Иногда вместо "-V" может быть надпись "COM".

При подключении светодиодной ленты 12-24В обязательно соблюдайте полярность.

Соответственно "+V" это место, куда подключается плюсовой провод, а "-V" - минусовой.

На тех корпусах, где +V и -V по 4шт и более, все эти выхода запараллелены. Поэтому без разницы, куда вы подключите 4 провода от 2-х лент, под две клеммы "+" и "-" или под четыре.

Однако производители рекомендуют при параллельном подключении нескольких лент, использовать все клеммы блока питания.

Чем мощнее БП, тем больше у него выходных клемм для подключения светодиодных лент.

Когда для вас не принципиальны габариты, то можно даже поставить б/ушный блок питания от компьютера. Главное, чтобы его характеристики подходили.

То есть, выходное стабилизированное напряжение 12 или 24В, и необходимая мощность с 30% запасом. Правда, такие модели обычно идут с вентилятором и будут сильно шуметь, имейте это ввиду.

Чтобы понять на самой ленте, где какие контакты, внимательно посмотрите на ее подложку. Если там нет явных надписей с "+" "-", то ищите другие обозначения.
Например, там где будет надпись 12V - это плюсовой контакт, а где буквы GND - минусовой.

Когда лента уже идет с припаянными проводами, то как правило, черный цвет обозначает минус, а красный - плюс.

Однако доверяться только цветам не стоит. Всегда проверяйте саму ленту.

Регулировка напряжения на блоке питания

Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.

Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.

Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.

Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.

Причины выхода из строя светодиодной ленты

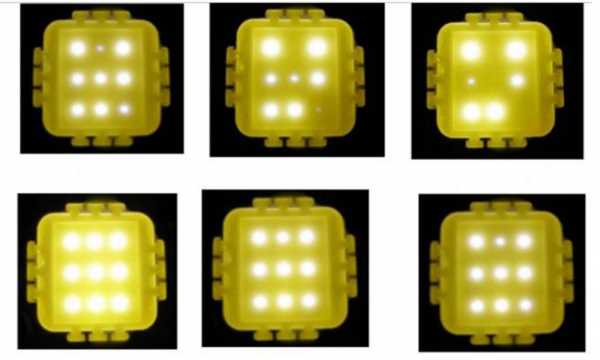

Светодиодные ленты выходят из строя по разному. Если от перенапряжения - то сгорают все элементы сразу, или перестают светить некоторые сегменты.

Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.

Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.

Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно - причина в блоке питания. Если сегментами - то проблема в самой ленте.

Подключение RGB ленты

Если у вас лента многоцветная - RGB, то в этом случае еще нужно подключить контроллер.

Он устанавливается всегда после БП. Его входное напряжение - 12 или 24Вольт.

То есть, теперь вы подключаете RGB ленту не к источнику питания, а к контроллеру. У многоцветной ленты всего 4 провода.

Каждый провод отвечает за свой цвет:

  •  синий Blue  - клемма "В" на контроллере
  •  зеленый Green  - клемма G
  •  красный Red  - зажим R
  • черный или другого цвета провод отличный от первых - клемма V+

Разъем Power (питание) - это место куда подключаются провода питания.

Здесь тоже нужно соблюдать полярность. Плюс с блока на "+V" контроллера, минус к "-V".

Как видите, ничего сложного в подключении блока и светодиодной ленты нет. Главное разобраться в надписях и клеммах.

Место установки

Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:

  • в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.
  • нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.
  • если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.
  • не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
  • не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.

svetosmotr.ru

Выбираем блок питания для светодиодной ленты 12 В

Светодиодную ленту на 12 В можно подключить к сети переменного тока 220 В множеством способов. Но правильное решение всего одно – это подключение через блок питания (БП) с функцией стабилизации напряжения. БП можно сконструировать своими руками, но для большинства это неподходящий вариант. В данной статье рассмотрим подробно, как подобрать блок питания для светодиодной ленты на 12 вольт в любом специализированном магазине электроники.

Забегая вперед, хочется отметить, что обычно сделать правильный выбор несложно – достаточно узнать о существующих моделях и сделать пару простых расчетов. Но обо всем по порядку.

Виды

Блоки питания для светодиодных лент с питанием от 12 вольт не имеют единой классификации, но все их условно можно разделить исходя из технических, конструктивных и функциональных особенностей. Рассмотрим этот момент более детально.

Вариант исполнения

Негерметичный блок питания представляет собой конструкцию открытого типа, чаще в перфорированном стальном корпусе. В таком исполнении все элементы печатной платы прекрасно охлаждаются естественным путём. Открытый БП для светодиодной ленты имеет наибольшие габариты, поэтому требует достаточно много места для монтажа. Однако этот недостаток не влияет на работу и является следствием применения недорогих радиодеталей большего размера с низкой плотностью монтажа. Положительным моментом негерметичных блоков питания с выходным напряжением 12 В является возможность их выбора в широком диапазоне выходных мощностей от 6 до 400 Вт.

Полугерметичный источник питания (ИП) для светодиодной ленты защищен от мелких посторонних предметов и изготавливается в корпусе из пластмассы или пластика. При равных соотношениях мощностей, полугерметичный БП обладает меньшими габаритами, чем его аналог в открытом исполнении. Минимальный порог мощности, отдаваемой в нагрузку, составляет примерно 60 Вт, так как выпускать маломощные устройства экономически нецелесообразно.

Сетевой адаптер является разновидностью полугерметичных блоков питаний, отличающийся форм-фактором. По внешнему виду он очень похож на зарядное устройство для мобильного телефона. Минусом является то, что компактный размер корпуса ограничивает нагрузочную способность в подключении светодиодной ленты на отметке в 2 А (24 Вт).

Герметичный блок питания имеет сразу несколько положительных аспектов. Корпус, выполненный из качественного материала, который защищает начинку устройства от любого воздействия внешней среды. Его размеры соизмеримы с полугерметичным вариантом исполнения. Источники напряжения на 12 В с отдачей в нагрузку не более 36 Вт могут выпускаться в герметичном пластмассовом корпусе. Корпуса более мощных моделей делают из сплавов алюминия. Алюминиевый корпус дополнительно выполняет функцию радиатора для силовых элементов схемы блока питания.

Степень защиты от влаги и пыли

Любой промышленно выпускаемый корпус для электрического оборудования проходит тест на возможное проникновение внутрь твердых предметов и влаги по утвержденным международным стандартам. В результате устройству присваивается определенная степень защиты (сокращенно IPxx, где xx – это двузначное число), которая определяет возможные допустимые условия его эксплуатации. Уровень защиты по стандарту IP является обязательной характеристикой блоков питания для светодиодной ленты, так как этот параметр указывает на допустимые условия эксплуатации и является одним из ключевых при выборе изделия. Рассмотрим три наиболее распространенных степени защиты блоков питания для LED-лент с напряжением питания 12 вольт:

  1. IP 20, источник питания имеющий открытый тип корпуса. Элементы схемы защищены металлическим кожухом с отверстиями диаметром не менее 12,5 мм. Электрическая схема хорошо защищена от прикосновений пальцев и крупных предметов, защита от воды и мелких предметов отсутствует.
  2. IP 54 блок питания для светодиодной ленты на 12 В с частичной герметизацией. Имеет полную защиту от контакта с предметами и частично с пылью. Брызги воды любой направленности не способны проникнуть внутрь устройства.
  3. IP67 или IP68. Изделия в герметичном корпусе с полной защитой от пыли. В первом варианте допускается кратковременное погружение в воду, во втором устройство может длительно работать под водой. Обычно применяются в подсветке с помощью светодиодных лент на улице.

Выбирая источник питания нужно помнить: чем выше IP-защита, тем дороже изделие. Если необходимости в защите от влаги и пыли нет, рекомендуется выбрать блок питания с IP20.

Особенности схемотехники БП

По принципу действия все блоки питания делятся на 3 вида: линейные, импульсные и бестрансформаторные (ниже представлено по одному варианту их схем). БП линейного типа, как изобретение прошлого века, активно применялись до появления импульсных источников питания. Их схема предельно проста: понижающий трансформатор, выпрямитель, фильтр и интегральный стабилизатор. Изготовленные с приличным запасом прочности, они выдерживают перегрузки и длительно работают на холостом ходу. Но громоздкий и дорогой трансформатор большой массы в тандеме с низким КПД натолкнули ученых на создание импульсных блоков питания.

Импульсный блок питания для светоизлучающей LED-ленты на 12 В схемотехнически немного сложнее, но выгодно отличается высоким КПД, малым весом и компактными размерами. Единственный серьёзный недостаток – это запрет на включение без нагрузки. В этом режиме большая вероятность выхода из строя силового транзистора. Но эта проблема уже решена путем введения обратной связи. В результате на холостом ходу выходное напряжение не выходит за рамки допустимого значения.

Блоки бестрансформаторного типа – практически не применяются для питания светодиодных лент. В них сетевое напряжение 220 В понижается с помощью RC-цепочки с дальнейшей стабилизацией. Несмотря на то что это самый дешевый способ получения напряжения нужного уровня, он ещё и самый опасный. Бестрансформаторные источники не имеют гальванической развязки с сетью. Это свидетельствует о невидимом присутствии высокого потенциала на всех элементах электрической цепи. По этой причине они не продаются отдельно, а являются составной частью электронных устройств, например, дешевых светодиодных ламп.

Для светодиодной ленты на 12 вольт рекомендуется использовать импульсный блок питания.

Дополнительные функции

Сегодня на рынке можно встретить блоки питания с самыми разнообразными дополнительными функциями: от простого индикатора напряжения на светодиоде, до дистанционного управления напряжением. В одних случаях дополнения могут быть очень кстати, в других – совершенно бесполезны. Перед выбором изделия рекомендуется четко определиться с требованиями и функциями изделия.

Расчет мощности блока питания

В некоторых случаях расчет БП для светодиодной ленты попросту не требуется. К примеру, если требуется подключить 1 метр светодиодной ленты на SMD светодиодах 3528 с питанием от 12 вольт. Рассчитывать нечего – подойдет любой источник питания со стабильным выходным напряжением 12 В. Если же идет речь о боле мощной нагрузки, то тут уже придется немного «повозиться» с цифрами.

Мощность блока питания подбирается, отталкиваясь от максимальной длины и мощности потребления одного метра LED-ленты. Чтобы упростить задачу с расчетом мощности, предлагаем воспользоваться справочными данными в таблице ниже. Так как рассчитать блок питания для светодиодной ленты? Произвести расчет можно самостоятельно по формуле Pобщ. = Pотр. × L × 30%. В данной формуле Pотр. – потребляемая мощность 1 метра LED-ленты, L – полная длинна отрезка, 30% — запас мощности.

Пример расчета. Допустим, необходимо рассчитать мощность БП для трёхметрового отрезка светодиодной ленты SMD 3528 с плотностью LED-чипов 60 штук в 1 метре. Отрезок длиною в 1 метр потребляет 4,8 Вт, следовательно, 3 метра будут потреблять 14,4 Вт. Если приобрести блок питания близкой к расчетной мощности, то он будет работать на пределе и прослужит недолго. Поэтому полученный результат должен быть дополнительно увеличен минимум на 30%. В нашем случае получится 18,7 Вт, что соответствует ближайшему стандартному значению в 20 Ватт.

Средняя стоимость

Есть четыре основных определяющих момента, от которых зависит стоимость блока питания для светодиодной ленты:

  • мощность;
  • вариант исполнения;
  • наличие дополнительных функций;
  • производитель.

Сегодня, средняя стоимость устройства на 36 Вт в открытом исполнении – 400 р., в герметичном – 900 р. За аналогичную продукцию в 150 Вт придется заплатить около 800 р. и 3500 р. соответственно.

Полугерметичные блоки примерно на 30% дороже негерметичных. Причем наличие активного охлаждения в некоторых моделях не сильно влияет на цену (видимо из-за шума вентилятора).

Приведенные цены являются средними по России.

Полезные советы

Выбор источника питания светодиодной ленты на 12 вольт европейского бренда с мировым именем – это большой плюс, но дорого и не всегда оправдано. Китайские компании, известные во всем мире, выпускают вполне надёжные устройства по доступной цене. Для большинства случаев – это подходящий вариант по приемлемой стоимости. Совершать покупку лучше в местном магазине с гарантией или через интернет на одном из популярных магазинов. Не рекомендуется заказывать БП на 12 В напрямую из Китая. Такая экономия, как правило, обернется в лучшем случае низким качеством сборки.

Читайте так же

ledjournal.info

Как подобрать блок питания для светодиодной ленты – База знаний Novolampa.

В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты, а также кратко освещаются вопросы о том, что такое PFC и как вычислить диаметр токопроводящей жилы.

Блок питания - это источник напряжения(трансформатор), который преобразует 220В в 12В, 24В или другое необходимое значение рабочего напряжения. Для питания светодиодных лент и модулей чаще всего используются импульсные блоки питания, где в качестве ограничителей тока работают резисторы, в отличие от драйверов, которые представляют собой источники тока, используемые для светодиодов, модулей и ламп, которые не имеют ограничителей тока.

Чтобы подобрать блок питания к выбранной светодиодной ленте нужно обратить внимание на следующие факторы:

  1. Рабочее напряжение светодиодной ленты.
  2. Суммарная мощность светодиодной ленты.
  3. Необходимость защиты корпуса блока питания от воды и пыли.
  4. Габаритные размеры блока питания.

Рассмотрим подробнее каждый фактор.

1. Рабочее напряжение (U)

Рабочее напряжение светодиодной ленты может быть 12 В, 24 В, иногда 36 В, управляемые ленты SPI обычно 5 В. Соответственно оно должно соответствовать выходному напряжению блока питания.

Существуют также блоки питания с возможностью плавной регулировки выходного напряжения, например источники напряжения Arlight серии JTS, такие можно применять в специальных проектах, где требуется нестандартное значение выходного напряжения, а также там, где необходимо скомпенсировать падение напряжения на длинных проводах.

Еще из нестандартных решений можно отметить блоки питания с несколькими каналами, в которых разное выходное напряжение, это может быть полезно, если нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

2. Мощность светодиодной ленты (PСД)

Подбор блока питания по мощности осуществляется по следующему принципу: мощность должна быть равна суммарной мощности светодиодной ленты, умноженной на коэффициент запаса КЗ, равный 25÷30%, если пренебрегать коэффициентом запаса и использовать блок питания на пределе, то он не проработает долго из-за постоянного перегрева элементов.

Суммарная мощность светодиодной ленты вычисляется путем умножения мощности ленты на 1 метр длины PСД на общую длину L.

Таким образом, получаем следующую формулу:

PБП = L*PСД*Kз, где

L - длина ленты (м)

PСД - удельная мощность светодиодной ленты на 1 метр (W/м)>

Kз - коэффициент запаса (ед.)

3. Степень защиты корпуса блока питания от проникновения жидкости и пыли (класс защиты IP)

При выборе блока питания следует учитывать условия, в которых он будет находиться, если это обычное сухое жилое помещение, то подойдет блок питания в защитном кожухе с IP20 (защита от проникновения твердых предметов >12,5 мм, защиты от влаги нет).

Зачастую в блоках питания мощность более 250Вт в исполнении "Защитный кожух" IP20-IP40 используется активное охлаждение в виде кулера(вентилятора). Если Вы планируете рассматривать данные блоки питания, необходимо выбрать конструктив, когда кулер расположен перпендикулярно элементам платы в изделии, следовательно обдув воздуха будет более равномерный (воздух идет вдоль платы), и элементы будут меньше греться. На неудачных моделях вентиляторы расположены над платой и обдув платы источника напряжения происходит неравномерно.

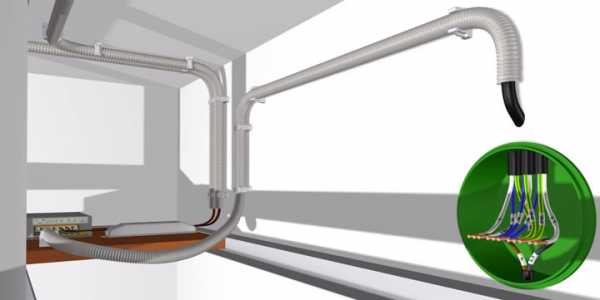

Блоки питания и комплектующие для лент рекомендуется устанавливать в щитовые.

Установка светодиодной ленты в ванную комнату или помещение с повышенной влажностью требует класса защиты не менее IP65 (пылезащищен, защита от струй воды).

А. Б.

(А) Герметичный алюминиевый блок питания IP67 и (Б) блок питания в защитном кожухе IP20.

В условии использования на улице нужно предусматривать степень защиты IP67, такая степень обеспечивает защиту от струй воды под давлением во всех направлениях, возможно даже кратковременное погружение в воду до 1 м. Если необходима работа в погруженном режиме, то тогда используется максимальная защита IP68 или IP69 (при большом давлении воды).

При подборе мощный источников напряжения для светодиодных лент необходимо учитывать, что на блоках питания без защиты от влаги и пыли стоят вентиляторы. Данные вентиляторы сильно шумят при работе и могут создавать дискомфорт. Поэтому в дорогих проектах мы рекомендуем использовать источники напряжения в алюминиевом корпусе с пассивным охлаждением.


4. Габаритные размеры

Также следует обращать внимание на габаритные размеры блоков, в зависимости от того, куда Вы хотите его установить, мощные блоки питания могут достигать достаточно больших размеров, и спрятать такие будет затруднительно, к тому же часто они имеют вентилятор. Поэтому если требуется подключить длинный участок ленты, то можно пересмотреть схему подключения ленты и использовать несколько меньших по мощности блоков.

Также при выборе места установки следует учитывать то, что чем мощнее блок питания, тем больше он нагревается, поэтому рекомендуется обеспечивать достаточно места для теплоотвода, чтобы блок не перегревался.

Пример подбора источника напряжения для светодиодной ленты:

Рассмотрим следующий пример: нужно сделать декоративную светодиодную подсветку в ванной комнате по периметру потолка общей длиной 8 м.

Выбираем подходящую светодиодную ленту с защитой IP65, например, лента Arlight RTW 2-5000SE 24V White 2X (5060,300 LED,LUX), мощность 72 Вт на 5 м.

Основные параметры ленты:

  1. UСД = 24V
  2. PСД = 14,4 W/m

Подбираем мощность блока питания:

PБП = 8m*14,4W/m*1,3 = 149,8 W

Округляем в большую сторону и получаем, что нужно взять блок питания мощностью 150 Вт, его выходное напряжение 24 В, защитане менее IP65, например, блок питания ARPV-SS24150 (24V, 6.3A, 150W).

Что такое PFC в характеристиках трансформаторов(блоков питания)?

Иногда в маркировке блока питания можно увидеть буквы PFC, это аббревиатура PowerFactorCorrection или коррекция коэффициента мощности (коррекция реактивной мощности).

Не углубляясь в технические особенности, это означает, что блок питания выполнен в определенном схемотехническом решении, которое позволяет уменьшить потребление реактивной мощности (мощность имеет активную и реактивную составляющие, на показания счетчика обычно влияет только активная составляющая, но на общее потребление энергоресурсов влияют обе составляющие).

Такие блоки питания имеют высокое значение коэффициента эффективной мощности (Λ)>0,9, что позволяет отнести их к блокам питания высокого класса, низкий пусковой ток, они позволяют сократить нагрузки на токопередающие линии, уменьшить требования к толщине подающего питание провода. При большом количестве используемых блоков не требуется применять специальные пусковые автоматы.

Блоки питания с корректором мощности более экологичны, т.к. эффективнее расходуют электроэнергию.

Как вычислить и подобрать диаметр(или сечение) кабеля между светодиодной лентой и блоком питания?

Расчет сечения и диаметра кабеля для исключения падения напряжения(вольтажа):

При использовании светодиодной ленты важно, чтобы свечение было равномерным по всей длине, для этого падения напряжения на конце линии обычно не должно превышать 0.5 В, при условии, что длинные участки ленты запрещается подключать последовательно.

При расположении блока питания в непосредственной близости от ленты, проблемы, как правило, не возникает, но при удаленном расположении блока необходимо увеличивать толщину жилы для компенсации падения напряжения.

Ниже представлен алгоритм вычисления для блока питания(источника напряжения для светодиодных изделий) максимальной выдаваемой мощностью 150 Вт, выдаваемому напряжению 24 В, падение напряжения не более 0.5 В, расстояние от блока до ленты 10м:

  • Общее сопротивление линии R.

Допустимое падение напряжение делим на максимальный ток, ток вычисляется как мощность/напряжение:

Общее сопротивление линии R = 0,5V / (150W/24V) = 0,08 Om.

  • Сечение жилы S.

Длину линии умножаем на удельное сопротивление материала (для меди 0,018 Ом*мм2/м), делим на сопротивление R.

Сечение жилы S = (10m*0,018 Om*mm2/m )/ 0,08 Om = 2,25 mm2.

  • Диаметр жилы D.

Используем формулу площади круга: радиус равен корню из частного площади и Πи.

Диаметр жилы: D= 2 х √(2,25 mm2/ 3,14) = 1,75 mm.

Таким образом, получаем, что для 10 метрового кабеля от блока питания до истока света (led ленты) падение напряжения составит 0,5В при использовании провода сечением 2,25mm2 (что соответствует диаметру 1,7 мм).

Также из приведенных вычислений видно, что компенсировать падение напряжения можно, используя ленту с большим рабочим напряжением, 24 В или 36 В.

Выбор сечения и диаметра кабеля для исключения потерь мощности при нагревании кабеля:

Если подключать блок питания и светодиодную ленты на большом расстоянии друг от друга, то необходимо не только исключать падение напряжения питания на соединяющем кабеле, но закладывать потери мощности, которые может создавать данный кабель.

Важно: чем больше сечение кабеля, тем меньше потерь мощности при этом сопровождается. При сложным проектах - необходимо довериться профессионалам для расчета потерь мощности на кабелях. При больших расстояниях подбор максимальной выдаваемой мощности блока питания будет сопровождаться с большим запасом и кабель с большим сечением жилы.



Возврат к списку

novolampa.ru
