Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Содержание

Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши

После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.

Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.

Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

Любой проект начинается с составления схемы стропильной системы.

Начинают всегда с вычерчивания базового плана вальмовой крыши

Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.

Выполняется разметка стен под монтаж стропильной системы.
Самый важный этап — установка всей системы в соответствии с проектом.
Завершающая стадия — устройство кровли.

Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
Тип стропильной системы (наслонная или навесная).
Размер сечения стропил и брусков для других элементов системы.
Угол наклона скатов и расстояние прогона между стропил.
Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

Высота конька:

Формула высоты конька

Длина промежуточных фронтальных стропил:

Определение длины стропил

Длина торцевых, вальмовых стропил:

Длина вальмовых стропил

Площадь скатов крыши:

Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы

Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами

Для изготовления деревянных элементов понадобится:

Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

Сорт	Сечение	Расстояние между стропилами в мм
	мм	300	400	600	300	400	600
Снеговая нагрузка		1,0 кРа			1,5 кРа
Высший	38×89	3.22	2.92	2.55	2.81	2.55	2.23
	38×140	5.06	4.60	4.02	4.42	4.02	3.54
	38×184	6.65	6.05	5.28	5.81	5.28	4.61
	38×235	8.50	7.72	6.74	7.42	6.74	5.89
	38×286	10.34	9.40	8.21	9.03	8.21	7.17
1 и 2	38×89	3.11	2.83	2.47	2.72	2.47	2.16
	38×140	4.90	4.45	3.89	4.28	3.89	3.40
	38×184	6.44	5.85	5.11	5.62	5.11	4.41
	38×235	8.22	7.47	6.38	7.18	6.52	5.39
	38×286	10.00	9.06	7.40	8.74	7.66	6.25
3	38×89	3.06	2.78	2.31	2.67	2.39	1.95
	38×140	4.67	4.04	3.30	3.95	3.42	2.79
	38×184	5.68	4.92	4.02	4.80	4.16	3.40
	38×235	6.95	6.02	4.91	5.87	5.08	4.15
	38×286	8.06	6.98	6.70	6.81	5.90	4.82
Снеговая нагрузка		2,0 кРа			2,5 кРа
Высший	38×89	4.02	3.65	3.19	3.73	3.39	2.96
	38×140	5.28	4.80	4.19	4.90	4.45	3.89
	38×184	6.74	6.13	5.35	6.26	5.69	4.97
	38×235	8.21	7.46	6.52	7.62	6.92	5.90
	38×286	2.47	2.24	1.96	2.29	2.08	1.82
1 и 2	38×89	3.89	3.53	3.08	3.61	3.28	2.86
	38×140	5.11	4.64	3.89	4.74	4.31	3.52
	38×184	6.52	5.82	4.75	6.06	5.27	4.30
	38×235	7.80	6.76	5.52	7.06	6.11	4.99
	38×286	2.43	2.11	1.72	2.21	1.91	1.56
3	38×89	3.48	3.01	2.46	3.15	2.73	2.23
	38×140	4.23	3.67	2.99	3.83	3.32	2.71
	38×184	5.18	4.48	3.66	4.68	4.06	3.31
	38×235	6.01	5.20	4.25	5.43	4.71	3.84
	38×286	6.52	5.82	4.75	6.06	5.27	4.30

Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.

Цены на различные виды бруса

~~Брус~~

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крыши

Молоток, желательно с гвоздодером.
Шуруповерт на электрической зарядке.
Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
Маркер или карандаш для отметок.
Электролобзик, ножовка и электропила.
Уровень строительный, отвес.
Рулетка и линейка.
Стамеска для выдалбливания пазов.
Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.

Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.

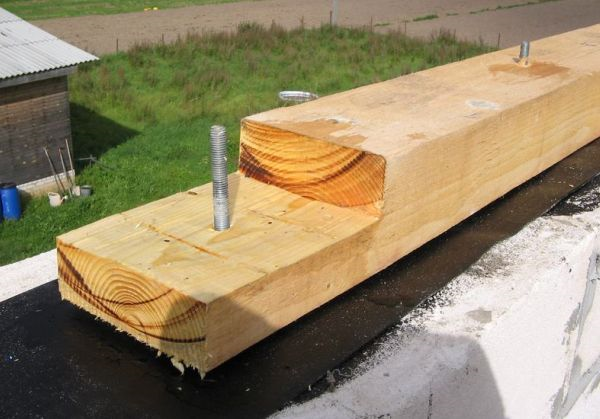

Установка мауэрлата производится на анкерные крепления

После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха — правильно проведенная разметка

Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.

Установка балок перекрытия

Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.

Затяжки между противоположными брусьями мауэрлата

После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.

Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

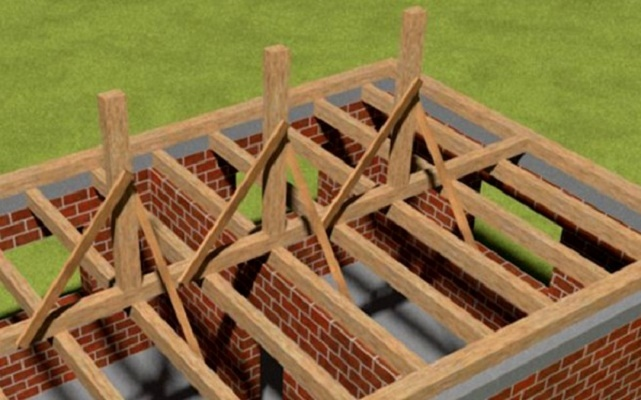

Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.

Установка стоек и стропил на фронтальных сторонах крыши

Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.

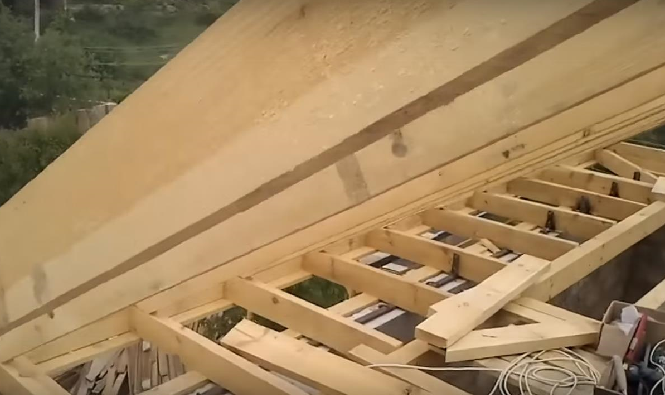

Монтаж диагональных стропил

На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.

Настил кровельного материала

Структура кровельного «пирога» вальмовой крыши

Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.

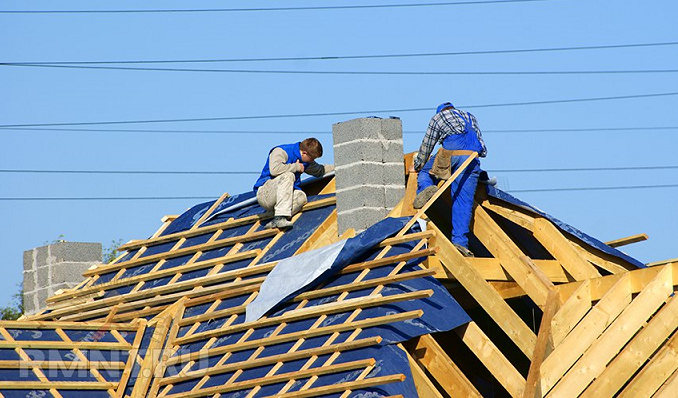

Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
Сверху стропил растягивается и закрепляется пленка пароизоляции
Далее, поверх нее на стропила прикручиваются рейки обрешетки.
Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
Затем, следует закрепление контробрешетки.
Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.

Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

Несколько способов соединения деталей и узлов крыши

Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

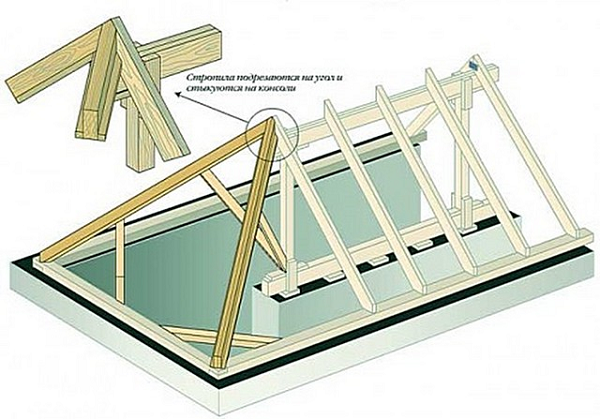

Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Цены на различные виды крепежа для стропил

~~Крепеж для стропил~~

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция, плюсы и минусы. Решившимся на самостоятельное возведение вальмовой крыши владельцам стоит помнить о ее сложности и обязательном обосновании параметров расчетом. Данные работы в любом случае не проводятся в одиночку, монтаж, изоляцию и обшивку четырехскатных каркасов выполняет бригада из 2-3 человек, но в задействовании спецтехники нет необходимости. К приобретению материалов и любым практическим действиям приступают после составления и проверки проекта, при отсутствии серьезного опыта следует быть готовыми к перерасходу сметы и затягиванию работ.

Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

• Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.
• Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.
• Равномерном прогреве подкровельного пространства.
• Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.
• Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция. Работы начинаются с выбора типа стропильной системы (наслонной или навесной) и расчета параметров кровли (высоты конька, длины, сечения и шага прогона стропил, угла наклона скатов и обосновании потребности в дополнительных подпорках).

При составлении проекта кровли обязательно указываются места размещения дымовых и вентиляционных каналов, слуховых и осветительных окон и заранее выбираются способы ее изоляции и обшивки. Чем больше мелочей будет учтено при расчете, тем меньше проблем возникнет потом, в идеале этот этап полностью доверяют профессионалам или как минимум согласовывают с ними готовый проект.

Основные работы ведут пошагово:

1. По периметру защищенных от влаги стен крепится мауэрлат.

2. Поверх основного бруса набиваются балки перекрытия и временный дощаной настил.

3. Монтируются вертикальные опоры и коньковый брус.

4. Диагональные стропила собираются в каркас вальмы и крепятся к коньку.

5. Последовательно устанавливаются нарожники, рядовые стропила, подкосы и дополнительные крепления.

6. Выполняются работы по утеплению, гидроизоляции и обшивке крыши.

Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

• Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.
• На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.
• Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).
• По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.
• К коньку крепятся центральные стропила торцевых скатов.
• Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.
• Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.
• К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.
• Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).
• В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.

Финишное покрытие пирог из мягкой черепицы

Мягкая битумная черепица считается оптимальным по цене, надежности и внешнему виду кровельным материалом для вальмовых крыш. Благодаря хорошей эластичности и низкому проценту отходов при раскрое ее с равным успехом используют для отделки треугольных скатов и сложных участков. Для достижения планового срока службы (25-30 лет) и получения красивого покрытия при ее монтаже на вальмовые кровли:

• Мягкая черепица укладывается на практически сплошную (с зазорами между элементами -6-10 мм) обрешетку из фанеры, обрезной доски или качественных листовых древесных материалов. Необрезная доска для этих целей не подходит, настил на скатах должен быть максимально ровным и гладким. По этим же причинам в ходе монтажа обрешетки избегают образования изломов или острых углов. Вентиляция пространства под настилом обеспечивается с помощью контробрешетки

• При уклоне кровли свыше 18 ° обеспечивается обязательная гидроизоляционная защита проблемных участков (конек, ребра, карнизные свесы, места примыкания к трубам закрываются самоклеящимися лентами или рулонными материалами, промазываемыми битумными мастиками), при меньшем уклоне помимо этих работ вся площадь настила закрывается сплошным ковром. Полотнища монтируются снизу-вверх с 10-15 нахлестом по бокам, стыковки материала по длине всячески избегают.

• Одновременно с набивкой настила и до монтажа мягкой черепицы в пирог закладываются вентиляционные элементы (вытяжные отверстия у конька и в верхней части кровли, приточные продухи – у карнизов, каналы и зазоры для ввода влаги их теплоизоляционной прослойки при ее наличии).

• Мягкая черепица разрезается после тщательных замеров и монтируется с нижней части свесов исключительно по разметке, со смещением каждого ряда до полуметра (точный шаг зависит от узора лепестков). Нижние части с самоклеящейся полосой тщательно придавливаются, для крепления верхних сухих краев используются специальные мягкие гвозди (не менее 4 для каждой мертвой полосы).

Стоит отметить, что расчет количества мягкой черепицы и доборных элементов при обустройстве вальмовых крыш по возможности доверяется специалистам. Из-за сравнительно сложной конфигурации кровли материал приобретается с запасом, на одном скате настилается черепица из одной партии. Игра с оттенками и комбинирование разных цветов допускается лишь при высоком профессионализме кровельщика.

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

конструкция, устройство, шаг стропил кровли, накосные и висячие элементы, мауэрлат, диагональная стропильная нога, схема опирания

Содержание:

Вальмовая крыша характеризуется большим количеством преимущественных моментов, среди которых выделяют привлекательную геометрию, равномерный прогрев и защита строения от осадков. Даже сильные порывы ветра не оказывают воздействия на такую конструкцию, так как она не имеет фронтонов. Если сравнивать ее с двускатной крышей, то можно отметить, что вероятность деформации вальмовой крыши намного меньше. Перечислять преимущества такой крыши можно очень долго, но нельзя забывать, что система стропильная вальмовой кровли — это достаточно сложная конструкция. Этот факт может стать весомой причиной при выборе типа крыши. Несмотря на это частные застройщики очень часто сооружают именно вальмовую конструкцию, благодаря ее сходству с четырехскатным остовом.

Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия — четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название — диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
Нарожники — элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Описание диагональных стропил

Учитывая расположение диагональных стропилин, можно определить, что их длина будет больше, чем аналогичный параметр рядовых стропилин. К тому же, являясь опорой для нарожников, они принимают на себя довольно большую нагрузку. Все это приводит к выводу, что диагональные стропильные ноги должны стать усиленными. Чаще всего для этого используют доски, предназначенные для рядовых стропилин, но спаренные между собой.

Спаренные накосы позволяют решить одновременно три задачи:

Увеличение нагрузки без риска деформации стропильной системы.
Получение цельного диагонального элемента (наращивание стропилин приводит к ослаблению отдельных участков).
Снижение расходов на монтаж стропильной системы (две доски будут стоить гораздо дешевле, чем цельный брус).

Значительная длина диагональных стропилин требует установки дополнительных опор, количество которых определяется длиной диагонали.

Опоры для диагональных элементов

Конструкция вальмовой стропильной системы независимо от размеров предполагает обязательное наличие опор, усиливающих диагональные стропильные ноги. При длине накоса больше 9 метров, то требуется установка не менее двух опор. Пролеты меньшей длины могут опираться на одну опору, расположенную в верхней части.

Опорой для диагональных стропильных ног могут служить:

Вертикальные стойки, устанавливаемые непосредственно на перекрытие. Если перекрытие железобетонное, то под стойку обязательно подкладывают кусок гидроизоляционного материала.
Подкосы, которые нижней частью упираются в лежень и располагаются под углом 45 градусов, причем величина угла наклона особой роли не играет.
Шпренгели, которые выполнены в виде литеры «Т» в перевернутом виде. Этот элемент используется в тех случаях, когда диагональ нуждается в двух и более опорах (прочитайте также: «Элементы стропильной системы – из чего состоит конструкция, правила устройства»). При установке важно следить, чтобы основание шпренгеля располагалось перпендикулярно накосу. В большинстве случаев такие опоры размещают ближе к углу крыши, то есть в нижней части накосных стропил.

Дополнительные опоры лучше всего изготовить из спаренных досок и установить в местах, где предполагается наибольшая нагрузка.

Конструкция опорных точек накосов стропил

Верхней частью накосная стропильная нога упирается в коньковый брус. Конструктивные особенности вальмовой крыши позволяют сделать это несколькими способами:

Если конструкция крыши имеет один коньковый прогон, то накос упирается на консоль конька.
Если стропильная система имеет два коньковых прогона и рядовые стропилины из досок, то накосы должны упираться на шпренгель, основание которого лежит на коньковых прогонах.
Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо шпренгеля используют прибоину. Этот элемент выполняется из обрезка доски толщиной более 5 см и соединяет между собой рядовые стропилины недалеко от конька.

В зависимости от способа посадки верхнюю часть накоса подрубают. Крепить диагонали можно гвоздями, при этом допускается усиление скруткой из проволоки или металлическим хомутом.

В нижней части диагональные стропилины вальмовой крыши с опиранием на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.

Устройство нарожников

Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу — на мауэрлат или балки перекрытия.

Нарожники устанавливаются двумя способами:

С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.

Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.

Монтаж простой вальмовой стропильной системы

Самым простым способом возведения вальмовой крыши является покупка готовой стропильной системы и ее установка. Но строительство вальмовой стропильной системы своими руками доставит большее удовольствие и позволит создать конструкцию, соответствующую всему строению. Чтобы убедиться в собственных силах, можно потренироваться на небольших постройках, например, возвести четырехскатную крышу над беседкой или летней кухней.

Создание простейшей вальмовой крыши проходит в несколько этапов.

Этап 1. Создание модели крыши и составление проекта.

Строительству любой конструкции предшествует этап проектирования. Это помогает определить форму конструкции и приобрести нужное количество материала. Простая вальмовая крыша не требует составления сложного чертежа, достаточно от руки нарисовать примерную схему стропил вальмовой крыши.

Чтобы составить простейший проект вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

Определяются параметры строения, согласно которым составляется примерный чертеж крыши в профиль и анфас. Чтобы рисунок соответствовал реальным параметрам, необходимо выбрать масштаб, чаще всего выбирают 1:25. Это означает, что размера в действительности следует разделить на 25.
Выбрать оптимальную высоту крыши помогает рисунок контура крыши, причем в нескольких вариантах. У наиболее подходящего рисунка измеряют угол наклона скатов.
Далее на рисунке отмечают точки установки наслонных стропильных ног, при этом каждую сторону нужно разделить на равные участки. Шаг стропил вальмовой крыши должен быть оптимальным, чтобы не увеличивать расход строительного материала, но и не усиливать конструкцию дополнительной контробрешеткой.
Следующим шагом определяют длину конька. При этом следует помнить, что эта часть конструкции должна соединять целое количество стропильных ферм. С обеих сторон длинной стороны нужно отложить одинаковые отрезки.
На основании рисунка высчитывается необходимое количество материала.

Количество крепежных элементов определяется числом стропильных ног, с учетом всех узловых креплений. Для каждой стропилины нужно приобрести по два уголка. Доски лучше всего покупать с небольшим запасом, чтобы была возможность устранить случайные ошибки в строительстве. Если конструкция возводится на бетонной или кирпичной коробке, то следует позаботиться о приобретении бруса, из которого будет сооружаться мауэрлат для вальмовой крыши.

Этап 2. Монтаж основной части.

Для удобства работы опытные строители рекомендуют сделать вспомогательные леса.

Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

Непосредственно посередине стенок, к которым будут примыкать вальмы, прибивают по одной доске. Между ними натягивают строительный шнур, который должен проходить строго по центральной оси.
С одного из торцов строения прикладывают две стропилины, их пересечение должно проходить под шнуром. Отмечают линию спила верхней пятки стропильной ноги с учетом конькового прогона толщиной около 5 см. Спиливают необходимую часть элемента, чтобы конвертная крыша получилась необходимой формы.
По сделанной заготовке напиливают остальные стропилины. При этом следует помнить, что при возведении вальмовой крыши с висячими стропилами учитывается длина карнизного свеса.
Собирают фермы из двух стропильных ног и крепят их на один гвоздь.
Через все фермы устанавливают коньковый брус и прибивают к нему стропилины.
В нижней части наслонные стропилины крепятся к мауэрлату, висячие стропила вальмовой крыши — к балкам перекрытия. В обоих случаях крепление выполняют с помощью металлических уголков.
Ранее прибитые вспомогательные доски можно убрать, так как нужды в их потребности больше нет.

Этап 3. Строительство вальмовых скатов.

Стропила вальмовой части крепятся по аналогии рядовых стропильных ног: верх фиксируется гвоздями, низ — посредством уголков к мауэрлату или верхнему бревну.

Установку выполняют следующим образом:

Выставляют первую диагональную стропилину и ставят отметку на месте спила. При этом нижняя часть элемента должна располагаться в углу крыши.
Отпиливают элемент по намеченной линии и фиксируют его: верх — с помощью гвоздей, низ — уголками.
Остальные диагональные стропила устанавливаются по аналогичной схеме.
Для заполнения вальмового ската нарожники примеряются и устанавливаются индивидуально.
После этого переходят к монтажу нарожников основных скатов.

После установки всех элементов стропильной системы выполняют следующее: с помощью проволочной скрутки каждую вторую стропилину привязывают к бревну второго ряда или к деревянным пробкам, которые предварительно закладывались в стены. Кроме того проволочная скрутка может быть заложена в кирпичную кладку или между блоками в процессе возведения стен. При этом следует помнить, что от верха до места расположения скрутки должно быть не меньше трех рядов кирпича или двух рядов блоков.

Готовую стропильную систему закрывают обрешеткой. Если покрытие будет мягким, то обрешетка должна быть сплошной из досок, фанеры или плит OSB. Жесткие кровельные материалы можно укладывать на обрешетку из бруска, прибитого с определенным шагом.

Возведение сложной вальмовой кровли

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.

Вальмовая крыша своими руками: пошаговое руководство как сделать

Сегодня многие люди, решив обзавестись собственным домом, считают, что вальмовая крыша своими руками является лучшим решением. С одной стороны процесс монтажа не слишком сложен – даже человек без богатого строительного опыта справится с этой задачей. С другой – смотрится такая крыша просто великолепно, значительно лучше, чем обычная, двускатная.

Что такое вальмовая крыша?

В последние годы архитекторы ищут новые ходы, улучшения и в результате вальмовая крыша приобрела множество оригинальных разновидностей, которые весьма мало напоминают изначальную конструкцию.

В классическом же исполнении такая крыша состоит из четырех плоскостей, соединяющих карниз здания с его коньком. Две из них устанавливают от узких карнизов – они имеют треугольную форму и называют вальмами. Поэтому вся конструкция получила название именно от них. Две другие плоскости имеют большие размеры и форму трапеции.

Сравнительно недавно в нашей стране получили распространение полувальмовые крыши, которые также называют ещё голландскими. В этом случае карнизы вальмов расположены значительно выше, чем карнизы трапециевидных скатов. Чаще всего такой прием используется в случаях, когда хотят оборудовать на чердаке дома просторную, уютную мансарду. Смотрится такая крыша значительно привлекательнее, чем классическая вальмовая, но в производстве значительно сложнее – к тому же нужно дополнительно наращивать стены, чтобы они сформировали две стены будущей мансарды.

Основы конструкции вальмовой крыши

Схема вальмовой крыши существенно отличается от обычной. Поэтому ей следует уделить особенное внимание – не зная теории, невозможно построить конструкцию своими руками.

Для наглядности приведем подходящую картинку:

Конструкция вальмовой крыши

Здесь приведена наиболее простая разновидность вальмовой крыши. Но, разобравшись с её устройством, можно приступать и к строительству более сложных модификаций.

Начинается все с угловых стропил. Для них лучше всего брать прочную доску сечением 50х150 мм. Укладывается она под меньшим углом, чем промежуточные стропила.
Короткие стропила фиксируются не на коньковом брусе, а на угловом стропиле.
Размер конька в сечении должен быть не меньше, чем у угловых стропил – на него также приходится довольно большая нагрузка, как постоянная (от кровельного материала), так и временная (от снега, ветра).
Стропила, которые сходятся с разных сторон и надежно фиксируют конек, называют центральными – они тоже должны иметь серьезный запас прочности.
Для промежуточных стропил обычно берется более тонкий брус – между ними нагрузка от кровли распространяется более равномерно, что позволяет избежать перегрузок и выхода отдельных элементов конструкции из строя.

Все это будет полезно запомнить каждому человеку, желающему разобраться, как построить вальмовую крышу своими руками. Как видите, ничего особенно сложного здесь нет.

Руководство по возведению вальмовой кровли

Теперь переходим непосредственно к вопросу, как строится вальмовая крыша своими руками пошагово. Всю работу можно разделить на несколько этапов. Опишем каждый из них максимально подробно, чтобы даже человек, не имеющий опыта в сфере строительства, смог разобраться в этом непростом вопросе.

Разметка

Как и при любом строительстве, все начинается с разметки. От того, насколько правильно она произведена, зависит и то, будут ли допущены ошибки при дальнейшей работе.

Начинается всё с нанесения осей верхней обвязки стен со стороны торца.
После этого определяется половина толщины конькового прогона – определите, где и как будет установлен первый элемент стропильной системы.
Воспользовавшись длинной измерительной рейкой, нанесите точки расположения промежуточных стропильных ног. Прикладывать её нужно к намеченной ранее линии и продолжать вдоль стенки.
Чтобы определить нужную длину стропильного свеса, уложите один конец бруса на наружном углу, а второй – на кровельном свесе.
Следующий этап – определение местоположения центральной стропильной ноги. Для этого нужно переместить разметочную рейку на край боковой стены, определим, как будут располагаться центральные элементы системы.

Эту процедуру следует повторить с четырех сторон здания. В результате вы без труда определите, где и как будут уложены торцы и промежуточные стропила.

Расчет

Расчетная таблица

Чтобы быстро и безошибочно определить длину стропил, вам пригодится такая таблица:

Имея её под рукой и зная планируемый угол наклона скатов крыши, можно максимально точно определить, какую длину будут иметь стропила – ведь они расположены не ровно, а под небольшим углом. Ну а чтобы знать, как сделать вальмовую крышу своими руками, следует помнить – мелочей здесь просто нет.

Теперь воспользуйтесь известной со школы теоремой Пифагора – А2+Б2=С2. А и Б в данной формуле играют роль горизонтальной и вертикальной проекции стропил. Проще говоря – одним катетом является расстояние от мауэрлата (на котором крепится нижний конец стропил) до конька – самой высшей точки крыши. Другой же катет это расстояние под прямым углом от конька до пола чердачного помещения. Оба отрезка можно легко замерить, используя рейку или рулетку. А зная их, по приведенной выше формуле, можно узнать примерную длину стропил.

Чтобы получить максимально точное значение, увеличьте его на коэффициент, соответствующей углу наклона вашей крыши.

Вальмовая крыша

Вот и всё. На этом расчет длины стропил завершен и можно смело приступать к следующему шагу – их установке.

Установка стропил

Прежде чем приступать к монтажу, убедитесь, что стропила имеют одинаковую длину и угол спила в месте, которым они будут стыковаться к коньку. Даже небольшая погрешность приведет к тому, что всю стропильную систему придется разбирать и собирать заново.

Установите коньковый брус – он фиксируется на опорных стойках. Чтобы зафиксировать на ней прочие элементы, используйте подкосы.
Максимально аккуратно стыкуйте вальмы и накосные стропила с коньковым брусом – лучше всего использовать для этого длинные, тонкие саморезы.
Когда установка накосных ног завершена, начинайте монтаж стропильных ног – оптимальное расстояние между ними составляет 60 сантиметров. С мауэрлатом и коньком они соединяются путем врубки. Для повышения надежности соединения применяются ригели и стяжки.
Прикрепите к накосным стропилам нарожники (короткие стропила). Именно через них накосные стропила будут соединены с мауэрлатом. Следите за тем, чтобы нарожные и рядовые стропила располагались строго перпендикулярно относительно конькового бруса.

Основной каркас уже собран. Дальше будет значительно легче.

Усиление стропильной конструкции

Чтобы усилить стропильную конструкцию, можно использовать различные варианты:

По углам конструкции крепятся шпренгели, имеющие вертикальные стойки – они будут выполнять роль дополнительной опоры, на которую лягут накосные стропила. Фиксируются они непосредственно на мауэрлате.
На доске затяжки устанавливают стойки, являющиеся опорами для промежуточных стропил.
В случаях, когда длина накосной стропильной ноги достаточно велика, её можно использовать, чтобы изготовить наборные или склеенные балки.

Благодаря такому усилению стропильная конструкция легко выдержит любую нагрузку – как от кровли, так и от снега или ветра.

Вентиляция

На чердаках жилых помещений всегда присутствует влага. Она поднимается вместе с теплым воздухом из кухни, ванной комнаты, спальни, гостиной. Конденсируясь на деревянных элементах стропильной системы, влага может стать причиной появления плесени и даже гнили, что снизит надежность и срок службы всего дома. Чтобы этого не произошло, нужно позаботиться о качественной вентиляции помещения.

Проще всего сделать это, оборудовав отверстие в пленке, защищающей чердак от ветра. Оптимальное местоположение – возле конькового прогона. Кроме того, если для ветровой подшивки используется дерево, укладывать его рекомендуется с небольшим зазором – 2-3 миллиметра. Если используется пластиковый материал, в нем следует проделать небольшие отверстия.

Схема вентиляции кровли

Если при укладке ветровой кровли не были предусмотрены зазоры, следует установить в ней небольшие вентиляционные решетки.

При установке вентиляционных решеток желательно расположить несколько решеток по длине ветрозащиты с промежутком 0,8 метра. Только после этого можно начинать укладывать утеплитель и гидроизоляцию.

Последним, завершающим этапом является укладка кровли дома своими руками.На этом работа закончена. Теперь вы знаете, как пошагово смонтировать вальмовую крышу своими руками и наверняка не растеряетесь при работе.

Вальмовая крыша своими руками: пошаговая инструкция

Четырехскатные или, как их еще называют вальмовые крыши выглядят гармоничнее двухскатных и имеют лучшее сопротивление ветровым нагрузкам. Однако их стропильная система имеет гораздо более сложную конструкцию. Перед возведением каркаса подобной кровли нужно будет произвести несколько обязательных расчетов.

Конфигурация вальмовой крыши

Состоит такой каркас из:

1. Диагональных или накосных стропил. Таких элементов в системе четыре.
2. Промежуточных или дополнительных стропил. Они могут иметь различную длину в зависимости от того, крепятся ли к коньковому элементу или к накосным ногам.
3. Собственно самого конькового элемента.
4. Центральных стропил, служащих основой системы. Данных элементов шесть – по три с каждой стороны.

Составление проекта

Собирают вальмовую крышу, разумеется, с предварительным составлением схемы. Расчеты выполняются поэтапно:

Сначала необходимо определить длину конькового элемента. Находят центры коротких стен и проводят осевую линию дома (1 на рисунке ниже).
От нее по стене отмеряют пол толщины конькового прогона.
К поставленной точке прикладывают мерную рейку.
Напротив пересечения торцевой стены с внутренней поверхностью продольной (2) на ней ставят отметку.
Далее от первой метки отмеряют необходимую длину свеса.
Затем мерную планку кладут на смежную стену одним концом к внутреннему краю торцевой. Напротив первой метки делают отметку (3).
Подобным же образом размечают четыре квадрата с обоих концов осевой линии справа и слева от нее.

После разметки будут найдены в том числе и места расположения шести центральных элементов на мауэрлате.

Совет: Рейку можно сделать из обычной фанеры. Но лучше брать не слишком тонкую. Деформация получившегося инструмента может стать причиной неточности замеров. Зная высоту стойки под конек (а) и длину заложения (проекции на плоскость перекрытия) (в), несложно вычислить длину центрального элемента, пользуясь теоремой Пифагора – с= √(а2+в2). По той же формуле находится размер всех остальных – угловых и дополнительных ног.

Необходимые материалы

Для установки вальмовой крыши необходимо подготовить:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Материал	Параметры	Для чего нужен	Примечание
Брус	150*50мм	Каркас	Все элементы, собираются из материала одинакового сечения. В противном случае возможны искривления скатов в последующем
Утеплитель	Пенополистирол или мин. вата
Гидро — и пароизоляционная пленка	Полиэтилен или мембрана	Защита теплоизолятора от влаги
Профлист, металлочерепица и т.д.
Доска	20*40мм	Изготовление обрешетки	Не стоит брать широкую

Порядок установки

Составив схему вальмовой крыши можно приступать собственно к ее возведению. Работу производят в несколько этапов:

На армопояс стен кладется мауэрлат.
Укладывается центральная опорная балка.
Ставятся стойки под конек.
Фиксируется сам этот элемент.
Набиваются центральные элементы.
Монтируются угловые.
Крепятся промежуточные. Шаг между ними зависит от размеров конструкции. Обычно он составляет 60 — 70см.

Раскрой

Для того чтобы работу было выполнять удобнее, предварительно стоит сделать специальный шаблон. Стропила в месте примыкания к прогону или угловым элементам срезаются под соответствующим углом.

Важно: Никаких нахлестов допускать нельзя. Все ноги должны быть установлены только встык. Иначе конструкция получится неустойчивой и недолговечной. На мауэрлате стропила закрепляются обязательно в посадочные гнезда.

Заключительный этап

Продолжают монтировать вальмовую крышу загородной постройки своими руками подшивкой «пирога». Предварительно изнутри все обтягивается пароизоляционной пленкой. Далее между стропил вставляется выбранный утеплитель. Затем монтируется гидроизоляционный материал. Подшивать его нужно на бруски — для устройства вентиляционного слоя. Далее на них монтируется обрешетка из доски. На нее устанавливается кровельный материал.

Итак, мы с вами выяснили, как сделать надежную вальмовую крышу. Как видите, процедура это довольно-таки сложная технически. Поэтому выполнять работу по возведению стоит самостоятельно только тогда, когда у вас имеется в этом достаточный опыт. В противном случае лучше пригласить специалистов либо обратиться за помощью к знакомому, умеющему собирать такие кровли.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

пошаговая инструкция, чертежи, фото, видео

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Далее предложены наиболее распространённые таблицы и схемы

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово:

Монтаж конькового прогона к стойкам. Крепежами здесь служат длинные гвозди. К прогону монтируются стандартные стропила. Крепежами являются металлические накладные элементы, либо уголки.
К скатам присоединяются центральные стандартные стропила, после чего и ДС, которые образованы из сдвоенных досок. Схема ниже:

К одному или двум скатам монтируются: торцевые ПС, ветровая доска, нарожники и кобылки
Монтаж контр-обрешётки. На неё полосами стелется гидрозащитная мембрана. Она крепится с помощью строительного степлера. Схема:

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
Ветровая доска.
Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

угол наклона скатов;
высота конька;
нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

Опора и распределение массы крыши – это функция верхней обвязки.
Шаг между стандартными стропилами, которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
Нарожники, образующие скат, ставятся с шагом 60-80 см.
Нет необходимости в опалубке и её бетонировании.

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.

Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Вальмовая крыша своими руками пошагово + видео

Стремление сделать крышу своими руками может только приветствоваться, но даже простая двухскатная крыша требует серьезных навыков в работе с элементами деревянного каркаса. Построить вальмовую крышу своими руками с первой попытки, не имея практического опыта, не менее сложно, чем сделать фундамент двухэтажного дома или сложить коробку здания из силикатного кирпича.

Но, к сожалению, другого способа приобрести ценные навыки, как только своими руками поучаствовать в практическом строительстве вальмовой крыши, не существует. Большинство знаний приходится получать через практику, поэтому сведения, приведенные ниже, помогут не совершать грубых ошибок, прежде всего. Для этого подойдет обычная садовая беседка или небольшой сарай, но лучше все же учиться на вальмовой крыше настоящих объектов у реальных мастеров.

Подготовка к установке вальмовой крыши

Для нормальной работы по установке вальмовой крыши нужно наладить хороший личный контакт с ближайшей приличной строительной фирмой, у которой есть свой столярный цех. Будьте готовы к дополнительным заказам по сосновому брусу и 50 мм доске, так как, скорее всего, брака в порезке балок и стропил при работе своими руками будет достаточно. Перерасход строительной древесины на вальмовой крыше из-за отсутствия опыта работы своими руками составит не менее 5-7% от количества материала, заложенного в смету.

Изготовление вальмовой крыши будем выполнять пошагово примерно в следующем порядке:

Установим своими руками на стены мауэрлат;
Уложим балки перекрытия;
Установим коньковый брус вальмовой крыши на вертикальных опорах;
Соберем своими руками пары диагональных стропил в вальмовый треугольник и закрепим его на коньковой балке;
Последовательно установим нарожники на каждую из вальмовых плоскостей крыши;
Установим рядовые стропила и подкосы;
Выполним своими руками обрешетку настилов вальмовой крыши.

Почему именно в такой последовательности следует выполнять работы своими руками на вальмовой крыше, можно более детально узнать из видео

Важно! Большинство операций по замеру, нарезанию и установке каждого элемента лучше выполнять от начала до конца своими руками, без разбиения на операции, например — один меряет, а другой режет и устанавливает балку на вальмовой крыше. Только так можно обеспечить надлежащий уровень качества работы.

Устанавливаем вальмовую крышу

Самым распространенным способом построить вальмовую крышу является монтаж ее стропильной системы и каркаса на подготовленное перекрытие из прямоугольного бруса. Набор балок укладывается непосредственно на мауэрлат. Сами доски мауэрлата лучше закрепить своими руками с помощью анкерных болтов на гидроизоляционной мастике.

Брус укладываем своими руками с шагом в 60-65 см. Крайние балки не доходят до стен примерно на полметра, поэтому на стену приходится укладывать дополнительные короткие брусья длиной 110 см.

Для надежной фиксации балок перекрытия из короткого бруса сделаем своими руками небольшое приспособление из уголка. Для этого в стену забиваем короткие куски арматуры, которыми и будем крепить мауэрлат под вальмовую крышу. К выпущенным и загнутым отрезкам металла привариваем своими руками согнутые буквой Г отрезки стального уголка. Ширины полки в 4 см вполне достаточно для надежной фиксации всего набора из балок перекрытия под вальмовую крышу с помощью саморезов и гвоздей. На видео отдельные элементы перекрытия под вальмовую крышу можно рассмотреть более детально.

Для увеличения поперечной жесткости перекрытия вырежем своими руками и вставим в шахматном порядке короткие перемычки между балками. Крепление перемычек лучше сделать с помощью уголков и саморезов. Концы балок по периметру крыши обшиваем доской – сороковкой. Особое внимание обращаем на то, чтобы все четыре угла перекрытия находились в одной плоскости, и не было приподнимания или опускания угловых точек соединений.

Внимание! В каждом из углов мы своими руками вырезаем в размер из бруса и устанавливаем по дополнительному диагональному силовому элементу. В дальнейшем на него будет установлена пятка диагонального стропила вальмовой крыши, поэтому выравниваем его положение и крепим с максимальной тщательностью.

Устанавливаем коньковый брус и диагональные стропильные балки

На следующем этапе необходимо построить так называемую скамейку вальмовой крыши, состоящую из трехметровой коньковой балки, опирающуюся на три вертикальные стойки. Для этого размечаем срединные линии и находим центр стопы здания. Средняя балка будет находиться точно на середине, две другие стойки будут отстоять от нее на расстояние чуть более метра от центра.

На стойки вырезаем и укладываем коньковую балку вальмовой крыши. Сечение бруса выбираем такое же, как и у вертикальных стоек. Такая конструкция достаточно неустойчива, поэтому к каждой стойке прибиваем по две доски, работающие, как подкосы.

Прежде чем браться за установку угловых или диагональных стропил, выполним небольшой расчет длины накосной стропильной ноги вальмовой конструкции. Для этого своими руками измеряем длину от середины места опоры в угловом секторе перекрытия до ближайшей вертикальной балки «скамейки» и высоту самой опоры. С помощью формулы геометрии получаем «черновую» длину диагональной балки крыши. Процесс расчета сложный, поэтому можно предварительно попробовать свои силы на каркасе вальмовой крыши беседки или аналогичной постройке.

Существует один надежный способ точного определения длины вальмовой стропильной ноги своими руками. Для этого используется строительная шестиметровая рулетка, с помощью которой измеряется расстояние от верхней точки торца конькового прогона до средней точки опоры в углу перекрытия. Далее следует точно, как на видео выполнить своими руками подрез угла на верхней части вальмового стропила так, чтобы она максимально плотно, без зазоров прилегала к коньку.

При этом точность и качество получается намного выше, чем в случае использования шаблона для вальмового стропила.

В обязательном порядке вырезаем и устанавливаем два дополнительных элемента: подпоры на диагональные балки и подкосы, удерживающие пару угловых стропил и коньковый прогон, пока с противоположной стороны не будет собрана и установлена вторая пара угловых стропил вальмовой крыши.

Важно! Прежде чем закрепить диагональные балки, следует точно выровнять углы между ними и соответствие наклона левой и правой вальмы.

Если этого не сделать, у крыши будут несколько разные углы наклона скатов, таким образом, испортим своими руками внешний вид вальмовой конструкции окончательно и бесповоротно. Закрепляем две диагональные балки к коньку с помощью саморезов, гвоздей и металлических накладок. Установленные ранее подпоры под угловые стропила переносим в точку, находящуюся на расстоянии в четверть длины от угла до вертикальной стойки.

Установка нарожных и рядовых стропил

Нарожки устанавливают так же, как и диагональные балки, чередуя опоры в шахматном порядке. Более детально увидеть процесс установки можно на видео:

Несмотря на сведения о длине каждой нарожки, почерпнутые из чертежа, заготовку приходится многократно примерять и подрезать, пока не попадаем в нужный размер и угол надреза.

При монтаже нарожных стропил контролируем уровень прогиба диагональной балки, и если выбранный размер сечения бруса под накосную стропилу оказался мал, обязательно усиливаем ее, набив сверху дополнительную доску — сороковку. Зачастую диагональные балки, из-за значительной длины и большой нагрузки, сразу изготавливают из двух 50-миллиметровых досок.

Далее устанавливаем рядовые стропила. В верней части вырезам опорный паз на каждой из двух парных рядовых стропил и опираем их на коньковую балку. С нижней стороны с помощью угольника и карандаша размечаем угол обреза и подрезаем край балки так, чтобы он беспрепятственно становился на брус перекрытия. Намеченные и вырезанные рядовые стропила попарно выставляем и выравниваем так, чтобы каждый из скатов образовывал практически ровную плоскость. По окончании прихватываем выставленные балки саморезами и начинаем сшивать каркас вальмовой крыши гвоздями и металлическими накладками.

Завершающие работы

После установки рядовых стропил проверяем и убеждаемся, что геометрия диагональных балок, их взаимное расположение и углы наклона не изменились. После этого все точки крепления как на диагональных, так и на рядовых балках вальмовой крыши, еще раз проходим и усиливаем саморезами, гвоздями и накладками из дерева и обрабатываем антикором.

Заключение

Сборка вальмовой крыши, даже если это беседка в саду или парке, требует скрупулезного выравнивания геометрии всех элементов. Без навыка правильно вырезать и выставить каждый элемент каркаса браться за подобную работу только своими руками, без помощи и советов специалиста, – дело бесперспективное. Все равно это приведет к ошибкам, которые обязательно проявятся в конструкции вальмовой крыши с течением некоторого времени.

Как покрыть черепицей модную крышу | Домашние направляющие

Стандартная модная крыша напоминает четырехгранную пирамиду. Классическая конфигурация тазобедренной крыши имеет четыре гребня, где четыре наклонные стороны встречаются, образуя точку. Шатровая крыша также может иметь пять гребней: два бедра и покатая сторона на каждом конце дома, встреченная в верхней части гребнем, который проходит между бедрами. Опоясывающий лишай — также известный как ребристая или остроконечная черепица — это последняя черепица, установленная на крыше после наложения кровли на рубероид, фальцовку и черепицу.Изучите эти методы для безопасной черепицы.

Безопасность

Наденьте страховочный ремень и привяжите веревку там, где он будет вас поддерживать. Если вы упадете, страховочный трос должен выдерживать ваш вес и удерживать вас от удара о землю. При работе на крыше надевайте перчатки и шапку, чтобы защитить руки и голову. Если у вас есть шипы на крыше, наденьте их на обувь. Держите много питьевой воды под рукой, потому что вы должны работать на крыше, когда тепло и гибкая черепица.Протяните меловую линию на 6 дюймов ниже и параллельно гребню на тазобедренной крыше. Привязать его, чтобы создать линию для подражания.

Черепица

Используйте ножницы или универсальный нож, чтобы разрезать черепицу с тремя лепестками на три отдельных черепицы, которые будут использоваться в качестве черепицы для шатровой крыши. Три пучка черепицы с тремя вкладками равны одному квадратному или 100 квадратных футов. Начните с самого нижнего гребня на одной стороне крыши и поднимитесь до самого верхнего гребня. Поскольку каждая черепица перекрывает одну под ней, вода течет поверх черепицы и не попадает под черепицу внизу.Установите первый гонт на гребень так, чтобы он равномерно перекрывал каждую сторону гребня, выравнивая одну сторону по линии мела.

Гвозди

Вставьте спиральные кровельные гвозди в пневматический пистолет. Поместите два гвоздя в гальку на расстоянии 1 дюйм от концов по обеим сторонам гряды в выступающей части гальки. Вкладка находится под следующей установленной галькой, которая закрывает гвозди. Наложите первый гонт на следующий, пригвождая так же, как и к первому.Повторяйте это, пока не достигнете самого верхнего гребня, а затем повторите для каждого бедренного гребня. Когда закончите, выложите верхний гребень на вершине каждого бедренного гребня. Если у вас есть четыре бедра, которые достигают вершины, просто обрежьте последний гонт, чтобы соответствовать вершине, прибейте его и покройте головки гвоздя кровельным цементом.

Соображения

Планируйте свой проект крыши на день, когда будет солнце, но нет ветра. Солнечное тепло защищает каждую гальку от той, что лежала перед ней. Не держите все черепицы на солнце во время работы, так как они будут плотно прилегать друг к другу и к крыше.Просто держите дранку, которую вы планируете использовать, когда вы работаете. Найдите партнера, который поможет с мелом и принесет вам черепицу и расходные материалы по мере их использования.

КАК ПОСТЕПИТЬ КРОВЕЛЬНУЮ КРЫШКУ

Самостоятельно почесать тазобедренную крышу поможет вам сэкономить много времени и средств. Если вы точно знаете, как укладывать черепицу на модной крыше, тогда вы наверняка достигнете желаемого профессионального вида.

Переделка вашей черепицы на тазобедренной крыше не только сохранит Ваш дом в отличной форме на долгие годы, но и защитит Вашу крышу от всех погодных факторов.

Установка черепицы на модной крыше занимает больше времени, чем ее установка на крышах любого другого типа.Это потому, что вам нужно обрезать и определить размер черепицы для этой крыши и положить ее по углам.

Те из вас, кто интересуется, как рассчитать количество черепицы для тазобедренной крыши, должны следовать этим нескольким указанным шагам, и вы узнаете, как самостоятельно обрабатывать тазобедренную крышу.

ПОДГОТОВКА ВАШЕЙ КРОВЕЛЬНОЙ КРОВЛИ ДЛЯ ПЕРЕСТРОЕНИЯ

Первое, что вам нужно сделать, это приобрести необходимое количество черепицы, необходимое для работы. Обычно 3 пучка черепицы могут занимать площадь около 9.29 кв.

Тем не менее, было бы разумно измерить вашу крышу, прежде чем купить эту черепицу. Если вам интересно, как измерить шатровую кровлю на опоясывающий лишай, сделайте следующее.

Сначала измерьте длину и ширину отдельных участков вашей крыши, и вы можете легко определить точную площадь крыши, умножив их.

Теперь вам нужно сложить площадь отдельных секций вместе, а затем разделить ее на 100, чтобы узнать количество кровельных квадратов, необходимых для работы.

Расчетная черепица на тазобедренной крыше

Необходимо определить длину черепицы, когда она лежит на крыше, чтобы определить, как они будут лежать на ширине крыши. Обычно асфальтовая черепица имеет длину 3 фута. Так что, если ширина вашей крыши не кратна длине черепицы, то вам нужно установить частичную часть в конце каждого ряда.

Очистка крыши

Используйте кровельную или садовую лопату, чтобы быстро снять старую черепицу. Удалите все металлические осколки в области дымохода, долин и вентиляционных отверстий.

Тем не менее, вы можете сохранить некоторые из долин, которые находятся в лучшей форме. Далее вам нужно почистить крышу. Удалите все гвозди, установите на место незакрепленные доски, осмотрите обшивку и замените поврежденные участки.

Подготовка поверхности под черепицей является чрезвычайно важным аспектом кровли. Правильная чистка и разрыв крыши позволят вам увидеть любую потенциальную проблему, требующую внимания.

Например, если вы прибиваете гонт на гнилой доске, то гвоздь не собирается удерживаться.

Теперь вы должны положить асфальт, водостойкую подложку или войлочную бумагу на крышу. Основой надежной кровли является правильная установка качественной защиты настила крыши.

Теперь, когда ваша крыша готова к работе, давайте перейдем к самому важному разделу нашей статьи, а именно. Как установить асфальт на черепичной крыше.

Как уже упоминалось ранее, замена черепицы может потребовать гораздо больше времени и усилий с вашей стороны.

Это связано с тем, что нужно больше обрезать черепицу и подгонять ее под бедренную крышу. Кроме того, укладка черепицы включает в себя укладку их по краям.

В идеале вы должны попытаться подобрать опоясывающий лишай на своей бедренной крыше таким образом, чтобы это соответствовало естественному течению вашей кровли. Как сделать гальку на ребре хип-крыши, будет сделано следующим образом:

Первый шаг: добавить защиту

Если вы хотите, чтобы ваша крыша не получила потенциальный ущерб от воды, то вам нужно начать свой проект кровли, добавив проблескивание к гребням и добавив полоски олова по краям тазобедренной крыши.

Второй шаг: первая черепица

Второй шаг — установка первой черепицы на крышу. Это необходимо сделать так, чтобы нижняя часть черепицы лежала ровно с нижним краем тазобедренной крыши. Теперь нужно аккуратно обрезать края черепицы.

Опять же, вы должны сделать это таким образом, чтобы он соответствовал углу ребра тазобедренной крыши, против которой он лежит.

Например, если вы начинаете с левой стороны, то нужно обрезать левый угол черепицы.Точно так же, если вы начинаете с правой стороны, то вы должны обрезать правую часть черепицы. Эту работу нужно делать очень аккуратно и точно.

Теперь, когда вы уверены, что ваша первая черепица правильно выровнена с краем и выступом вашей крыши, вы должны прибить эту первую черепицу к своей тазобедренной крыше.

Гвоздь должен быть размещен на верхнем краю черепицы, который должен находиться примерно в полутора дюймах от верха и боков.

После того, как вы поместите этот гвоздь, вам нужно будет разместить еще один прямо в центре гальки.Однако, если вы живете в ветреной местности, вам нужно поместить 2 гвоздя в центр черепицы.

Продолжайте добавлять черепицу и прибивать ее гвоздями до тех пор, пока на нижнем краю вашей крыши не появится полоса черепицы. Затем вам нужно будет обрезать последние оставшиеся черепицы таким образом, чтобы вы могли установить их в соответствии с углом наклона крыши.

Третий шаг — продолжить добавление черепицы

Четвертый шаг — крышки и клеи

На этом последнем шаге необходимо прикрепить последний гальку, которую вы поместили на свою тазобедренную крышу, с помощью асфальтового цемента для кровли. ,Этот последний гонт также должен быть правильно прибит, чтобы держать его на месте.

Прибивание гальки обеспечит закрепление остальной части черепицы.

работая на основании краев вашей тазобедренной крыши, используя 2 сложенных черепицы. Вы должны урезать эту черепицу так, чтобы они подходили правильно.

Удостоверьтесь, что вы начинаете с первого ребра, лежащего на дне ребра вашей тазобедренной крыши. Теперь используйте одну шапку в каждом месте, когда будете подниматься по гребню.

Несколько важных кровельных наконечников

Одной из наиболее распространенных причин отказа в системе скатных кровель является неправильная установка черепицы стартера.

Черепица для начинающих — ваша первая линия защиты от сильных ветров, поэтому при установке их необходимо соблюдать осторожность.

Ошибки гвоздя могут также привести к проблемам с черепицей в будущем. Поэтому вам необходимо убедиться, что тип гвоздя, его длина, сила нанесения и угол наклона — все правильно.

Всякий раз, когда поверхность на вашей крыше пересекается, есть большая вероятность утечки воды. Поэтому перепрошивка обязательна, если вы заинтересованы в гидроизоляции критических участков вашей крыши.

Правильная вентиляция поможет сохранить ваш чердак свежим и воздушным, и поэтому для вас важно установить ребристые вентиляционные отверстия. Тем не менее, установка вентиляционных отверстий для гребня предполагает работу на самой высокой части вашей крыши, поэтому вы должны обязательно использовать соответствующее защитное оборудование для предотвращения падения.

Обязательно планируйте проект заранее и постарайтесь, чтобы хотя бы один человек помог вам с работой. Даже одна рука помощи может создать много различий и привести к более эффективному использованию времени.

Профессиональные кровельщики имеют собственное оборудование и технику для уборки рабочей площадки. Однако, когда вы предпринимаете этот проект самостоятельно, вам необходимо принять несколько мер безопасности.

Укрытие области вокруг вашего дома, которая может пострадать от падения материала во время работы.Запустите магнит в зоне падения, чтобы собрать гвозди, которые могли упасть.

Hip Roofs — Шатровые крыши — Стоимость установки

Что такое модная крыша?

При выборе каркаса и конструкции для новой установки крыши, вы, скорее всего, будете выбирать между новой модной крышей или двускатной крышей для вашего дома. Шатровые крыши являются одними из самых популярных в Соединенных Штатах из-за их чистых, современных, дизайнерских линий и невероятной долговечности. Шатровая крыша имеет уклоны со всех четырех сторон. Стороны имеют одинаковую длину и собираются вместе наверху, образуя гребень.«Бедро» — это область, где одна часть крыши встречается с другой. Шатровые крыши идеальны в ветреных и заснеженных районах, так как наклон крыши позволяет снегу легко соскальзывать и предотвращает образование стоячей воды, которая может привести к обрушению крыши. Есть много типов черепицы, которые могут быть встроены в этот тип конструкции крыши.

«Шатровая крыша против двускатных крыш»

Основным отличием между модной крышей и двускатной крышей будет общий дизайн и функциональность каждого.Шатровые крыши имеют стиль, при котором все стороны крыши спускаются вниз по стенам вашего дома. У двускатных крыш есть две стороны или вершины, которые наклонены вниз к Вашему дому.

Поговорите с подрядчиками

Шатровые крыши

Средняя цена монтажа кровли для шатровой кровли стоит в любом месте от до 20 000 долларов США в зависимости от уклона, уклона и размера вашей кровли, а также используемого кровельного материала. Вы можете рассчитывать заплатить от до 8 долларов за кв.фут или от 80 до 120 долларов за квадрат , установленный в одноэтажном доме стандартного размера. Шатровые крыши дороже, чем каркасные крыши. Получите смету расходов на кровлю от местных подрядчиков ниже.

Модульная кровля дороже в строительстве, чем двускатная кровля, потому что это более сложная конструкция, для которой требуется больше строительных материалов, включая сложную систему стропил или стропил. Тем не менее, вы ощутите некоторую экономию, поскольку каркас дома с модной крышей намного проще из-за того, что все наружные стены имеют одинаковую высоту.

Шатры с крышей Преимущества

При сильном ветре наклон тазобедренной крыши глохнет, поскольку он должен подниматься и подниматься над крышей, уменьшая его эффект. Шатровые крыши дают домовладельцам возможность использовать в своем доме элементы дизайна премиум-класса, например, сводчатые потолки. Они обеспечивают отличную вентиляцию по всему дому и дают домовладельцам возможность вносить простые дополнения, такие как воронье гнездо или слуховое окно. Еще одно преимущество шатровых крыш состоит в том, что они имеют одинаковую фасцию со всех четырех сторон, поэтому водосточные желоба можно легко установить по всему дому.С закругленными желобами сайдинг полностью защищен от повреждения водой, а ваш подвал и имущество хорошо защищены от затопления.

Вы можете распознать тазобедренную крышу по отсутствию вертикальных сторон или «фронтонов». Шатровые крыши почти всегда имеют одинаковый уклон или наклон, что делает их симметричными относительно осевых линий. Степень тангажа или уклона называется «скосом» бедра. Шатровые крыши бывают разных стилей. Если верхняя часть вашего дома выглядит как пирамида, у нее, вероятно, квадратная шатровая крыша.Если это похоже на пирамиду с длинным гребнем на вершине, то это, вероятно, прямоугольная шатровая крыша. Тентовые крыши и мансардные крыши также являются вариантами модных крыш. Шатровые крыши могут быть построены практически из любого типа кровельного материала, такого как черепица, металл или черепица. Они часто используются в современной архитектуре, особенно для бунгало, домов ранчо и домов в стиле коттеджа. Шатровые крыши являются одними из самых конструктивных из всех конструкций крыши. Всегда разумно поговорить с ближайшими к вам подрядчиками на крышу, чтобы получить приблизительную стоимость и дать несколько советов, если шатровая крыша — ваш лучший вариант установки крыши.

Двускатные крыши

Двускатные крыши — это остроконечные крыши с треугольной рамой крыши, которые просты в изготовлении и, как правило, дешевле, чем более сложные конструкции рам кровли. Двускатные крыши более подвержены повреждениям в очень ветреных районах или климате, где часто случаются ураганы, такие как Флорида или другие прибрежные районы. Двускатные крыши легко защищают от непогоды, такой как дождь или снег, предлагают вам место для сводчатых потолков, дополнительное пространство на чердаке и домашнюю вентиляцию.

Поговорите с подрядчиками

Типы двускатных крыш

Существует несколько типов двускатных крыш на выбор, как показано на диаграмме ниже. Двускатные крыши представлены в 5 типах рам: двускатная коробка, поперечная двускатная, голландская двускатная крыша, летящая двускатная крыша, фасонная крыша и открытая двускатная крыша (один из самых распространенных двускатных кровель).

Конструкция шатровых крыш

Надлежащая конструкция и техническое обслуживание являются обязательными для предотвращения превращения мелких проблем в серьезные проблемы.Например, у шатровых кровель больше швов, чем у двускатных, что облегчает образование утечек воды, если крыша установлена неправильно.

Одна из претензий к тазобедренным крышам в том, что они оставляют мало чердачного пространства. Тем не менее, важно отметить, что вы можете потерять в мансарде, вы получите улучшенную вентиляцию для своего дома, а также вертикальное пространство для элементов дизайна премиум-класса, таких как сводчатые потолки, или простых дополнений, таких как воронье гнездо, которые могут дать вашему дому еще одна уникальная особенность дизайна.

РубрикаРазное

Как собрать крышу вальмовую крышу: Вальмовая крыша своими руками чертежи и порядок работы

Что такое вальмовая крыша?

Основы конструкции вальмовой крыши

Этапы работы по монтажу вальмовой крыши

Подготовка схемы крыши

Расчет параметров системы

Материалы для возведения крыши

Цены на различные виды бруса

Инструменты для работы

Проведение монтажных работ

Настил кровельного материала

Сложные узлы системы вальмовой крыши

Цены на различные виды крепежа для стропил

Видео: секреты конструкции вальмовой крыши

Вальмовая крыша что это такое, отличия, плюсы и минусы

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Стропильная система и мауэрлат

Финишное покрытие пирог из мягкой черепицы

Финишное покрытие пирог из металочерепицы

Некоторые особенности вальмовой крыши

Описание диагональных стропил

Опоры для диагональных элементов

Конструкция опорных точек накосов стропил

Устройство нарожников

Монтаж простой вальмовой стропильной системы

Этап 1. Создание модели крыши и составление проекта.

Этап 2. Монтаж основной части.

Этап 3. Строительство вальмовых скатов.

Возведение сложной вальмовой кровли

Что такое вальмовая крыша?

Основы конструкции вальмовой крыши

Руководство по возведению вальмовой кровли

Разметка

Расчет

Установка стропил

Усиление стропильной конструкции

Вентиляция

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

пошаговая инструкция, чертежи, фото, видео

Специфика крыши такого типа

Стропила и опоры

Расчеты, чертежи, проекты

Монтаж мауэрлата

Стадии возведения

Для беседки

Обязательные стройматериалы

Конструкция стропильной сети

Стадии воздвижения вальмовой крыши на беседку

Как создать проект

Вальмовая крыша своими руками пошагово + видео

Подготовка к установке вальмовой крыши

Устанавливаем вальмовую крышу

Устанавливаем коньковый брус и диагональные стропильные балки

Установка нарожных и рядовых стропил

Завершающие работы

Заключение

Безопасность

Черепица

Гвозди

Соображения

КАК ПОСТЕПИТЬ КРОВЕЛЬНУЮ КРЫШКУ

ПОДГОТОВКА ВАШЕЙ КРОВЕЛЬНОЙ КРОВЛИ ДЛЯ ПЕРЕСТРОЕНИЯ

Расчетная черепица на тазобедренной крыше

Очистка крыши

Первый шаг: добавить защиту

Второй шаг: первая черепица

Третий шаг — продолжить добавление черепицы

Четвертый шаг — крышки и клеи

Несколько важных кровельных наконечников

Hip Roofs — Шатровые крыши — Стоимость установки

Что такое модная крыша?

«Шатровая крыша против двускатных крыш»

Шатровые крыши

Шатры с крышей Преимущества

Двускатные крыши

Типы двускатных крыш

Конструкция шатровых крыш

Добавить комментарий Отменить ответ
