Бойлер это что – Бойлер — Википедия

внутреннее устройство и принцип работы

Чтобы по ошибке, закрыв на секунду кран во время принятия расслабляющей ванны, не оказаться под струёй ледяной воды — незаменимо такое устройство, как бойлер.

Что такое бойлер

Накопительный водонагреватель, он же бойлер — это устройство для нагрева и хранения горячей воды, в зависимости от типа: встраиваемый в систему отопления; работающий вне зависимости от неё; комбинирующий в себе обе эти функции. Это практичное, простое в эксплуатации устройство, обеспечивающее дополнительный комфорт и удобства, как в частном доме, так и в квартире. Представляет собой бойлер цилиндрическую, прямоугольную или кубическую ёмкость, с элементами управления и индикаторами температуры на внешней панели, наполненную горячей водой.

Для чего нужен бойлер и принцип его работы

• В случае недостаточного напора, температуры или банального отключения, что, к сожалению, не редкость. Принцип его работы предельно прост.
• Накопительный бойлер предназначен для нагрева и поддержания заданной температуры воды с помощью газа, электричества, или за счёт основной системы отопления, в которую может быть встроен.
• Внутри бака может располагаться газовая горелка, электрический ТЭН (тепловой энергетический нагреватель), либо трубчатый теплообменник, который подсоединяется к отопительной системе, забирает у неё часть тепла, но сохраняет воду горячей.
• Подаваясь в ёмкость напрямую, холодная вода подогревается или сохраняется благодаря специальному материалу, удерживающему тепло.
• При достижении нужной температуры встроенный термостат отключает подогрев, и наоборот, как только вода становится холоднее установленной, включает, а система рециркуляции восполняет затраченную жидкость новой.

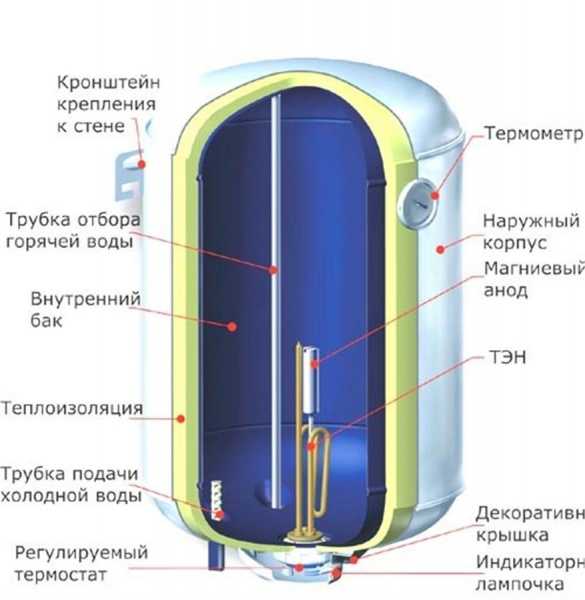

Устройство и конструкция бойлера:

Важно: Конструктивно бойлеры отличаются не так уж и сильно, гораздо больше различий в используемых материалах, способах сохранения/подогрева воды до нужной температуры и используемых для этого видов энергии. Накопительные водонагреватели могут быть напольными, настенными, подвесными, совсем небольшими и занимающими целое помещение.

Бак бойлера изготовляется из нержавеющей стали, покрытой сверху специальной эмалью или титановым сплавом. С внешней стороны накопительной ёмкости нередко используют дополнительные теплоизолирующие материалы: поролон или вспененный полиуретан. Чтобы защитить покрытие стенок бака от коррозии, внутри накопителя применятся магниевый анод.

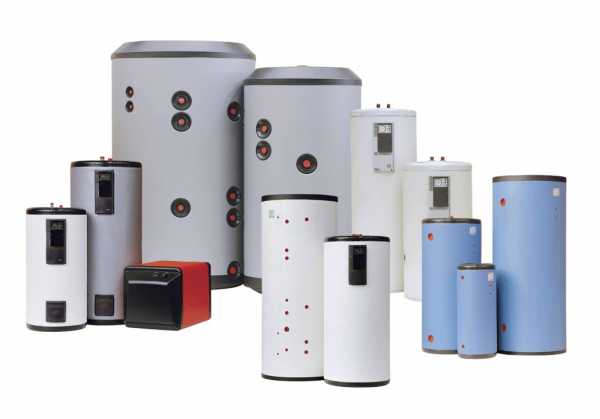

Виды

Накопительные нагреватели делятся на несколько представленных выше типов. Это бойлеры косвенного нагрева, прямого нагрева и комбинированного:

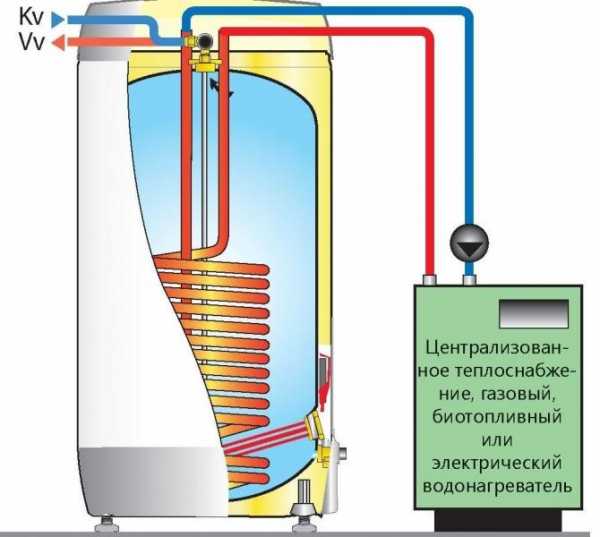

Бойлер косвенного нагрева

Этот бойлер не имеет возможность греть воду сам — он использует внешнюю отопительную систему, будучи подсоединённым к котлу или центральному отоплению. Такой агрегат имеет корпус из стали или пластмассы, стальной, латунный или медный змеевик и специальное теплоизоляционное покрытие с внешней стороны бака.

Служить этот нагреватель будет долго. Он прост в эксплуатации, неприхотлив в обслуживании и не потребляет электроэнергию, так как работает напрямую от отопительной системы, но, к сожалению, бойлеры косвенного нагрева весьма недёшевы, а первоначальный нагрев воды внутри ёмкости может занять несколько часов.

Важно: Многие бойлеры косвенного нагрева оснащаются специальными фланцами, что позволит добавить в их конструкцию электрический ТЭН. Такая модернизация весьма дорогостоящая, но позволит выиграть на сэкономленном топливе, когда за окном тепло и необходимость в работе котла отпадает.

Бойлер прямого нагрева

Основным отличием прямого нагрева от косвенного является независимость от источника теплоснабжения. При этом тепловая энергия передаётся непосредственно на нагреваемую жидкость благодаря нагревательному элементу, расположенному внутри или в специальной камере снизу. Функционировать аппараты прямого нагрева могут как на газу, так и от электросети.

В электрическом бойлере роль нагревательного элемента играет ТЭН. Он может контактировать непосредственно с жидкостью, ИА также размещаться в керамической или стеклянной трубке, поэтому их подразделяют на сухие и мокрые модели.

Важно: сухие нагреватели намного дороже мокрых, но имеют ряд неоспоримых достоинств. Главное их преимущество заключается в том, что благодаря отсутствию контакта теплового элемента с водой не образуется накипь, а сам элемент не подвергается воздействию коррозии.

Есть у таких устройств и существенный минус — необходимо выделить отдельный дымоход для отвода отходов, а это порой невозможно. Главный нагревательный элемент в газовых бойлерах выполняет горелка, расположенная непосредственно под ёмкостью с водой, в специально отведённой камере сгорания. От неё через весь бак бойлера идёт труба для отвода отходов горения.

Бойлер комбинированного нагрева

Как видно из названия, нагреватель такого типа сочетает в себе функции прямого и косвенного нагреве воды. Здесь, помимо ёмкости с жидкостью и трубчатого змеевика, имеется ещё и ТЭН, и хотя существует немало моделей, имеющих в своём арсенале газовую горелку, самыми распространёнными являются комбинированные бойлеры с электрическим нагревательным элементом. Они оптимальны в цене, сроке службы и обслуживании.

Такой накопительный водонагреватель сочетает в себе экономию косвенного и независимость прямого нагрева, используемые по мере необходимости. Так, например, в зимний период бойлер комбинированного нагрева отлично отработает в связке с центральным отоплением или котлом, не перегружая электросеть, а в летний период, когда нет никого смысла в постоянной работе котла, бойлер будет работать самостоятельно.

Не всегда приятно дожидаться нужной температуры воды, подкручивая краны, чувствуя себя хирургом, проводящим сложнейшую операцию и вслушиваться в журчание воды. Что бы всегда быть уверенным, открывая кран с горячей водой — такое устройство, как бойлер, просто незаменимо.

kladempech.ru

Что такое бойлер, типы бойлеров, принципы работы

В современном обществе очень возросла потребность в горячей воде, люди хотят комфортно обустроить свои бытовые условия существования. Поэтому бойлеры пользуются большим спросом, так как удобны в пользовании, и горячая вода в доме течет из крана круглосуточно.

Бойлер или водонагреватель является специальным устройством для нагрева необходимого количества воды до определенной температуры в  местной системе водоснабжения.

Типы бойлеров

Существует несколько типов водонагревателей, каждый из которых востребован в определенных условиях:

• водонагреватели косвенного типа. Они работают без подключения газа и электричества, а используется тепло, которое вырабатывают другие источники энергии. Присоединяются к отопительному котлу. Удобно использовать при автономном отоплении;
• проточные электрические водонагреватели. Они компактны, не занимают много места. Потребляют много электроэнергии и для их работы необходим сильный напор воды;
• проточные газовые водонагреватели. Это многим известные газовые колонки. Безопасны в эксплуатации и легки в применении;
• накопительные газовые нагреватели воды. Вода в емкости нагревается с помощью газовой горелки. Различаются по типу камеры сгорания. Существует закрытая и открытая камера сгорания. Закрытая не требует вспомогательной подачи воздуха;
• накопительные электрические водонагреватели, в которых используется ТЭН для нагрева воды.

Наиболее популярный из всех типов водонагревателей, используемых в бытовых целях – электрический бойлер с накопительным баком. Бак представляет собой емкость, в которой происходит нагрев воды до нужной температуры с помощью тэна (теплового энергетического нагревателя).

Накопительные бойлеры могут быть двух типов:

• закрытые напорные. Этот тип бойлеров может использоваться одновременно на нескольких точках в системе водоразбора. Например, для ванны и для кухни.
• открытые безнапорные. Обеспечивают горячей водой только одну точку, но такие модели отлично подходят для мест с постоянным перебоем подачи воды. Поэтому, даже если нет давления в водопроводной трубе, пользоваться горячей водой возможно.

Принцип работы бойлера

Состоит электрический бойлер из таких частей: корпус нагревателя, термоизоляционый слой, накопительный бак, ТЭН, магниевый анод, термодатчик.

Накопительный бак изготавливается из нержавеющей стали и покрывается специальной эмалью или титаном. С внешней стороны бака применяются теплоизолирующие материалы. Это может быть вспененный полиуретан или поролон. Чтобы внутреннее покрытие бака не поддавалось коррозии, применяется магниевый анод. Емкость бака для накопителя воды может варьироваться от 10 до 200 литров.

Работает бойлер по следующему принципу – ТЭН, который размещается в накопительном баке, нагревает холодную воду, поступающую снизу. С верхней части бойлера выводится горячая вода. Получается, что подогреваемая вода постепенно по мере пользования выталкивается напором из системы водоснабжения.

Если вода нагрелась до нужной температуры, нагреватель, благодаря термостату, отключается. При снижении температуры воды на несколько градусов, термостат снова включает нагреватель. Нужная температура задается с помощью регулируемой поворотной ручки. Термостатами или термодатчиками называется биметаллическая пластина, размыкающая электрическую цепочку при нагреве до заданной температуры. Могут быть механические или в электронном виде.

Время нагрева воды в бойлере зависит от емкости нагревательного бака, от мощности ТЭНа и от их количества, так как в некоторых моделях может быть несколько нагревателей.

Нагревание ТЭНа возможно двумя способами:

• сухим, когда ТЭН не контактирует с водой, а помещен в стеклянную или керамическую трубку, выполняющую защитную функцию. Бойлеры с сухим ТЭНом более долговечны, так как устойчивы к возникновению накипи, также отличаются своей высокой ценой;
• мокрым, когда ТЭНы, внешне очень похожие на кипятильник, опущены непосредственно в воду. Бойлеры с таким нагревателем подвержены к возникновению коррозии и накипи, но имеют оптимальную стоимость.

Бойлеры по способу крепления могут быть подвесными, которые устанавливаются горизонтально или вертикально, в зависимости от размещения бака, и напольными.

Для семьи из трех человек из расчета нужд горячей воды на умывание, мытье посуды, душ и ванну требуется бойлер с емкостью  в среднем 100 литров.

Таким образом, бойлер незаменим в городских и сельских условиях проживания и обеспечивает своевременный и быстрый нагрев воды. Их популярность возросла, так как многие модели водонагревателей обладают оптимальными ценами, хорошим качеством и простотой эксплуатации.

bouw.ru

назначение, виды, подключение, советы по выбору

В статье будет рассказано о сантехническом устройстве, под названием бойлер. Рассмотрим назначение данного устройства, технические характеристики, а так же будут приведены разновидности бойлеров, и советы как правильно выбрать водонагреватель, непосредственно для нужд пользователя.

Содержание статьи:

 Что такое бойлер, его назначение

Бойлер, это устройство для нагрева воды, полностью автоматизированное. Имеет разные формы, округлые, квадратные, плоские или вытянутые. Крепится могут, как вертикально, так и в горизонтальном положении (отдельные модели). Бойлеры различаются по способу нагрева, особенностям крепления и объёму. Так же по типу покрытия: стеклофарфор, эмаль, титановая эмаль, нержавеющая стать. Еще по принципу действия: проточные и накопительные.

Предназначение агрегата, это забор воды, нагрев, поддержание нужной температуры. Используется как для домашнего (квартира, загородный дом, дача), так и для общественного пользования (бары, рестораны, сауны, офис).

Задача таких устройств, снабжение горячей водой пользователя в полностью автономном режиме.

Электрический бойлер

Нагрев жидкости в таком приборе, происходит при помощи ТЭНа. Устройство следующие: ёмкость из нержавеющей стали, (или выше перечисленных материалов) цилиндрической формы, с округлыми торцевыми сторонами. У всех видов одинаковая внутренняя форма, несмотря на внешние различия наружной оболочки. Такая форма продумана для равномерного распределения давления внутри. Эта ёмкость, утеплена снаружи пенополиуретаном, или поролоном, и заключена в пластиковый или металлический корпус. Внутри ёмкости, устанавливается ТЭН, заливной патрубок (на конце снабжен распылителем струи, что бы избежать перемешивания холодной и нагретой жидкости), выходной патрубок (конец которого достигает верхней части ёмкости, для забора горячей воды), терморегулятор, и магниевый анод (предназначен для нейтрализации накипи).

Следует добавить, что в электрических бойлерах, используют два вида ТЭНов, «сухие» и «мокрые». Различие в том, что сухой нагреватель расположен в специальном корпусе впаянном в бойлер, а мокрый располагается непосредственно внутри ёмкости в водной среде.

Газовый бойлер

Основная конструкция мало чем отличается от электрического. Единственное кардинальное различие, это вид топлива, и система нагрева. Нагрев производится при помощи газовой горелки, расположенной в нижней части устройства. Продукт горения, пройдя сквозь специальную систему «лопаток» установленных в сквозной трубе проходящей по центру ёмкости, нагревает стенки трубы, а та, в свою очередь, жидкость. Далее сгоревший газ выходит в вытяжную трубу. Если в электрическом бойлере регулировка температуры происходит при помощи электронных датчиков, то здесь, автоматикой подачи газа. В некоторых моделях, автоматикой управляет, электрическая система.

Проточные или накопительные?

Как уже выше было сказано, из всех отличий между нагревателями для воды, есть эти два немаловажные параметра. Рассмотрим их. Накопительные аппараты, имеют ряд преимуществ, как собственно и недостатков. Все зависит от сферы и возможностей их использования. Первый плюс таких приборов, это объём. Если предусматривается большой расход Н2О, то накопительные агрегаты имеют запас (отдельные модели) более 200 литров. Второй плюс, это наличие анода, который позволяет смягчить воду, и тем самым продлить срок эксплуатации оборудования, и отдельных модулей. Еще один плюс, такие приборы работают под давлением, что позволяет питать целую систему разветвлений и сантехнических точек.

Теперь к минусам. Самый большой из них, это размер. Хотя в продаже существуют нагреватели разных форм и способов крепления, при выборе такого электро водонагревателя, нужно учитывать, что места он займет не мало. Так же накопительные нагреватели (из-за объёма), дольше нагреваются, в сравнении с проточными.

Помимо традиционных, круглых или квадратных агрегатов вертикального расположения, есть также плоские, которые можно крепить горизонтально. Эти приборы более компактны, за счет своей формы. Достигнуто это путем уменьшения диаметра ёмкости, но добавления еще одной. То есть внутри такого устройства, два цилиндра, соединенных между собой. Так же есть плоские водонагреватели, которые поддерживают два способа крепления, вертикальный и горизонтальный. Это существенно облегчает их расположение, однако следует учитывать одну деталь, такой аппарат можно поворачивать на 90% лишь в определённую сторону. Обусловлено это отличием расположения нагревательного элемента, и выводного патрубка. По этому, при покупке такого устройства, следует точно рассчитать, в какую сторону он будет повернут, и обязательно уточнить у торгового представителя особенности крепления.

Проточный бойлер

Этот аппарат, выгодно отличается от накопительного, своим компактным размером. Размер такого нагревателя может быть предельно мал, не более листа формата А4. Это неоспоримый плюс для расположения и крепления. Так же, он почти моментально начинает нагревать воду. Однако следует быть готовым к небольшому напору, и огромному потреблению энергии. Хотя существуют совсем миниатюрные (по сравнению с накопительными) приборы, устанавливаемые непосредственно на кран мойки. И потребляющие не более 1кВт. энергии.

Такие электро водонагреватели, более подойдут для обслуживания кухни. И если предусматривается небольшой расход воды, то водонагреватель такого типа, незаменим. Но многие пользователи, устанавливают проточные агрегаты, и для нужд ванной комнаты. Особенно в случае, если уставить накопительный водонагреватель, не представляется возможным.

Выбор накопительного водонагревателя

Итак, рассмотрев все варианты, как же все таки правильно выбрать агрегат, что бы его хватило на все, и на что следует обратить внимание? Для городских условий, больше всего подойдет накопительный нагреватель, так как его можно подключать непосредственно к квартирному водоснабжению, а электрический элемент внутри, позволяет нагнетать и поддерживать достаточную температуру в диапазоне от 50 до 90% по Цельсию. А правильно подобранная мощность позволяет питать аппарат от обычной розетки. То есть, достаточно для мытья посуды, в момент когда работает душ, и проводку для этих благ менять не нужно.

Выбор водонагревателя, следует начать с подходящего места в квартире. Дело в том, что вешать бойлер для нагрева воды, можно только на несущую стену, учитывая его вес 15-20 кг., плюс объём воды, и того получим больше 100 килограмм. Поэтому, в целях безопасности, устройство должно быть надёжно закреплено, что бы избежать несчастного случая.

Обратите внимание на форму, если есть возможность установить электроприбор в какую нибудь нишу, лучше всего подойдет квадратный или плоский.

Определившись с местом, нужно подобрать объём. Это сугубо индивидуальный параметр, и зависит от таких факторов как, количество людей которые будут им пользоваться, количество точек забора нагретой жидкости (

умывальник, душ, раковина, и т.д.), или наполнение ванны.

Например: для принятия душа одному человеку нужно 20-25л., плюс на разные процедуры (помывка посуды, умывание, помыть руки) еще 12-15л. В сумме 35-40 литров. Отсюда вывод, если вы живете один, вам вполне подойдёт ёмкость на 30-50 литров. Так же хорошо подходит для пожилых людей.
Для семьи из двух человек достаточно 50-80 литров, этого хватит, что бы принять душ по очереди, или набрать ванну.Если в семье есть ребенок, бак нужен от 80 до 120 литров. В случае когда малыш только появился, горячей воды потребуется больше. И желательно поставить предфильтр, который будет очищать воду перед нагревателем.

Если же ваша семья гораздо больше, отталкивайтесь от 150л., вплоть до 200.
Второе на что следует обратить внимание — мощность. Популярностью пользуются агрегаты мощностью 1.5-2.5 киловатта, ее вполне достаточно что бы быстро нагреть воду. Например, двух киловаттный ТЭН, нагреет 50 литров воды до состояния кипятка, примерно за полтора, два часа.Соответственно 80 литров нагреется приблизительно за 2.5-3 часа.

Как правило, в электро водонагревателях, используют 2 ТЭНа, 1.5 и 2 киловатта. Если требуется быстро нагреть воду включают 2 сразу. А для автономного поддержания температуры нагреватель 1.5 кВт.

Третий критерий выбора, это тип нагреваемого элемента. Как уже упоминалось, он бывает открытого и закрытого типа. Открытый(мокрый) ТЭН, это по сути «кипятильник» который стоит прямо внутри бака. Плюс, это его цена. Минус, он подвержен накипи и быстрее выходит из строя.

Закрытый ТЭН гораздо дороже, но за счет того что не контактирует напрямую с водой, безопасен, и очень долговечен. К тому же не создаёт шипящего шума при нагреве.

Ну и еще один параметр, на который стоит обратить внимание при выборе, материала бака. От материала напрямую зависит срок службы ёмкости. Чаще всего для этого используют эмаль. Более долговечные материалы, это нержавеющая и высоколигированная сталь, так же встречаются модели со стеклокерамическим покрытием, биостеклофарфоровым, сталью с напылением из серебра, стеклоэмали, эмали с содержанием серебра и кобальта, и т.д.
Они отличаются долговечностью, гарантией в 5-7 лет, но в более дорогом сегменте.

Тип управления

От типа управления, зависит, насколько точно вы можете устанавливать температуру. В большинстве моделей, не устанавливается точное значение в градусах, а выбирается примерный уровень, с градацией от «холодно» до, «горячо». Электронная система управления, позволяет выставить значение, с точностью до 1-2 градусов. В некоторых моделях, есть возможность программирования температуры, к определённому времени, и само очистка от бактерий.

Полезная статья? Оцени и добавь к себе в закладки!

vashavannaya.ru

Бойлер что это такое и как выбрать: виды и принципы работы

В настоящее время горячая вода очень востребована, она обеспечивает людей комфортом и является неотъемлемой частью любого дома. Бойлер это водонагревательный прибор, который подогревает воду до необходимой температуры. С применением бойлера в вашем доме всегда будет горячая вода.

Виды водонагревателей, что такое бойлер:

В зависимости от типа бойлера они могут применяться в различных условиях. Работают водонагреватели от различных источников энергии, поэтому для каждого случая необходимо подбирать совершенно индивидуально.

• Косвенные водонагреватели. Такие бойлеры работают без использования газа и электричества. За частую такие устройства подключаются к отопительному котлу. Такие приборы выгодно устанавливать, если подключено автономное отопление.
• Бойлеры проточного типа имеют электрический нагреватель, благодаря которому вода нагревается до нужной температуры. Особенностью таких устройств является их компактность и удобство в эксплуатации. Такие приборы потребляют достаточно большое количество электроэнергии, и также нужен напор воды.
• Газовый проточный водонагреватель. Такие приборы легки в использовании, при этом абсолютно безопасные. Нагрев воды происходит за счет горения газа.
• Накопительный газовый нагреватель. В таких бойлерах вода находится в емкости, и нагрев производится при сгорании природного газа. Такие нагреватели могут иметь открытые и закрытые камеры сгорания. В зависимости от требований можно подобрать наиболее подходящий вариант.
• Накопительный водонагреватель с электрическим тэном.

Среди всего разнообразия особой популярностью пользуются накопительные электрические водонагреватели. В зависимости от требований можно подобрать наиболее подходящий размер емкости. Конструкция бака для воды сделана таким образом, что нагретая вода длительное время сохраняет температуру, а когда она понижается, автоматически срабатывает теромостат и нагревательный элемент снова работает.

Как выбрать бойлер, бойлер это:

В конструкции бойлера имеется регулятор, который дает возможность выбрать оптимальную температуру нагрева воды в баке. Время нагрева воды в баке напрямую зависит от того какой мощности используется тэн. Чем мощнее нагревательный элемент, тем быстрее греется вода в баке.

Тэны могут быть сухими и мокрыми. В первом случае нагревательный элемент не вступает в контакт с водой, поэтому он более долговечный. Сухие нагреватели не подвергаются окислению, а значит срок эксплуатации у них больше. В случае с мокрыми тэнами, он погружен непосредственно в воду и подвергается негативным воздействиям накипи и окислению. Однако, несмотря на такой недостаток, стоимость нагревательного элемента вполне доступная, и в случае перегорания можно легко произвести замену.

Бойлеры могут различаться по способу крепления.

Они могут быть настенными, то есть крепиться в подвешенном состоянии, или же напольные. Если выбирать водогрейку по количеству членов семьи, то на трех людей нужен бак емкостью в 100 литров. Такого бака вполне хватить для мытья посуды, принятия ванны или душа.

В настоящее время без горячей воды сложно представить комфортную жизнь, как в квартире, так и частном доме. Производители бойлеров предлагают большой выбор приборов, которые в полной мере обеспечивают вас горячей водой, и вы самостоятельно выбираете тип водогрейки и ее объем.

Когда вы выбираете для своего дома бойлер

то очень важно изначально рассчитать количество потребляемой воды и какой объем бака при этом вам понадобится. Электрические водогрейки сейчас находятся на пике популярности, так как они продуктивны и имеют доступную стоимость. Разнообразие товара дает возможность подобрать именно то, что вам нужно.

Если вы выбираете водогрейку, то также необходимо смотреть на производителя. Желательно покупать продукцию известных производителей, так как они предоставляют гарантию на свой товар. Сейчас большой выбор электрических водогреек предлагают интернет магазины, где можно заказать товар высокого качества непосредственно от производителей. Такой товар имеет все необходимые документы и сертификаты качества.



Видео

stroitelinfo.ru

что такое бойлер, устройство и принцип работы (фото)

Обновлено:

2016-09-14

Многие люди не раз задавались вопросом, что такое бойлер и для чего он нужен? Иными словами бойлер – это водонагреватель накопительного типа. Такая система включает в свой состав элементы, нагревающие воду и бак до определенной температуры. Они способны поддерживать такое состояние воды длительное время. Бойлеры незаменимы там, где нередко случаются незапланированные перебои подачи горячей воды.

Содержание статьи

Конструкция бойлеров

Фото принципа работы и устройства бойлера

В состав современного водонагревателя входит:

• бак с нагреваемой водой;
• змеевик греющего контура, способствующий равномерному прогреву всей воды;
• высокоэффективная теплоизоляция, которая обеспечивает минимальные тепловые потери;
• магниевый анод, благодаря чему бойлеру не страшны разрушительные коррозии и электрохимические процессы.

Еще одна неотъемлемая часть водонагревателя представлена погруженным датчиком, который осуществляет контроль над температурой воды и термометром, показывающим текущую температуру нагрева.

Типы бойлеров

Выделяют следующие типы бойлеров:

1. По конструкции водонагреватели бывают горизонтальные и вертикальные.
2. По количеству змеевиков, они могут быть: моновалентными, то есть иметь всего один змеевик от котла; бивалентными, то есть иметь два змеевика от котла и гелиоустановки.
3. По типу материала водонагреватели могут быть стальными, где внутренняя часть покрыта эмалью или могут быть сделаны из нержавеющей стали.
4. По типу места установки, они могут отдельно стоять или встраиваться в котел.

Электрический бойлер

Схема подключения водонагревателя

Такой водонагреватель включает в свой состав металлический бак, ТЭН (тепловой электрический нагреватель), магниевый анод и терморегулятор. Внутренняя часть бака находится под надежной защитой магниевого анода. Поверхность бака покрывает теплоизолирующий материал. В зависимости от выпускающей фирмы, электрические модели могут отличаться наличием дополнительных элементов.

Принцип работы бойлера здесь следующий:

• с помощью ТЭН нагревается вода;
• холодная вода подается снизу, а вывод горячей происходит в верхней части бака;
• сильным напором выталкивает подогретую воду в точку использования;
• с помощью терморегулятора осуществляется контроль температуры воды.

Именно благодаря низкой стоимости, простоте в установке, отсутствию необходимости в дымоходе обусловлена популярность электрических бойлеров. Также стоит отметить возможность установки в любом доступном месте, даже под потолком. Такое оборудование лучше всего подойдет для использования в быту.

Газовый бойлер

Принцип работы бойлера в данном случае не отличается от предыдущей модели. Только вода нагревается при помощи газовой горелки и для установки оборудования требуется наличие дополнительного дымохода. Поэтому такой вид водонагревателя менее популярен, он занимает много времени при монтаже, и ограничивает в выборе места установки.

Несмотря на высокую стоимость оборудования, газовый бойлер экономнее электрического, так как цена газа во много раз ниже стоимости электроэнергии. Еще одним преимуществом стоит назвать мощность, более высокую, нежели в предыдущем виде. Вода в газовом бойлере нагревается быстрее, благодаря чему нет необходимости в покупке большой модели.

Недостатком в покупке газового бойлера считается то, что его невозможно произвольно разместить, он требует наличия дополнительной документации для монтажа. К тому же далеко не каждый дом газифицирован.

Бойлер косвенного нагрева

Такой водонагреватель своими руками можно установить как горизонтально, так и вертикально, в зависимости от того, какая модель. Внутри бойлера размещена труба змеевидной формы. По ней осуществляется циркуляция теплоносителя, нагревающего воду.

В продаже можно встретить модели без трубок. Вместо них используются два сосуда, вставленные один в другой. Внутренняя часть сосуда находится согреваемая вода, а в наружном сосуде циркулирует теплоноситель.

Холодная вода попадает в бак. В змеевике происходит циркуляция жидкости-теплоносителя, нагреваемой при помощи отопительного котла. Она нагревает воду и поддерживает ее постоянную температуру. В каждом водонагревателе с подобным типом нагрева есть специальные патрубки ввода и вывода, соединяющие его с отопительным котлом. Горячая вода выходит из бойлера через трубку вывода.

Стоит отметить следующие положительные стороны бойлера с косвенным нагревом:

• он отличается высокой производительностью;
• благодаря заранее подготовленной специальной жидкости-теплоносителю, негативное воздействие на теплообменник практически не ощутимо;
• такой вид водонагревателя позволяет пользоваться разными источниками тепловой энергии и переходить с одного источника на другой;
• также в продаже можно встретить модели с встроенным ТЭНом.

Но есть и свои недостатки:

• стоимость оборудования и его монтажа неприлично высока;
• когда нагревается большой объем воды, значительно уменьшается количество тепла, необходимого для отопления;
• установку бойлера может осуществлять исключительно специалист.

Как чистить бойлер

У разных производителей детали водонагревателя могут располагаться по-разному, хотя система и устройство бойлера практически однотипно. Всю работу по очистке бойлера своими руками можно поделить на четыре этапа:

1. Отключите подачу питания. Отсоедините бойлер от сети, выдернув шнур от розетки.
2. Слейте воду. Используя сбросный клапан, слейте всю воду из водонагревателя. Слив воды будет медленный, но уверенный. Если ваше оборудование довольно старое и слишком засорено, вам потребуется снять сбросный клапан, отвинтив болты. Отключите перед этим подачу холодной воды. Проверните кран с горячей водой. Воздух начнет поступать в бак, освобождая его от жидкости. Также слить воду с бака вы можете, подсоединив трубку к сбросному клапану. Вся вода вытечет через шланг.
3. Очистите оборудование от накипи. По возможности, снимите бойлер. Раскрутите декоративную крышку, отсоедините проводку сигнальной лампы и проводку к электросети. Чтобы не перепутать провода при обратной сборке, можете сфотографировать их положение перед началом работы. Открутите поддон и снимите ТЭН. Если вы ни разу не чистили оборудование, ТЭН мог сильно обрасти накипью. Поэтому извлекая его, аккуратно проворачивайте прибор вправо и влево. Деформировавшийся и заржавевший ТЭН придется заменить на новый. Своими руками очистите бочок изнутри, промойте бак и просушите чистой тряпкой.
4. Соберите все в обратном порядке. После ее окончания наполните водонагреватель водой и убедитесь, что он работает исправно.

Вот несколько весомых причин того, почему бойлер время от времени необходимо чистить:

• вы улучшите его производительность, нагрев воды будет происходить быстрее, чем обычно;
• увеличите срок службы оборудования;
• снизите свои растраты на коммунальные услуги.

Какого производителя выбрать?

Современный рынок готов предоставить вам бойлеры самых разнообразных производителей. Наиболее популярными и надежными марками считаются:

• «Viessmann»;
• «Buderus»;
• «Vaillant»;
• «Junkers Bosch Gruppe».

Первое место среди производителей занимают французские марки предприятия «Saunier Duval». Польские фирмы знамениты торговой маркой «Galmet», а итальянские получили признание благодаря «Beretta», «Baxi». При выборе того или иного производителя водонагревателей, учтите его рейтинг на мировом рынке. Вы не ошибетесь, если остановите свое внимание на немецких производителях, так как их многолетняя практика доказывает высокое качество, долговечность и надежность выпускаемой продукции.

Марки турецких производителей находятся несколько ниже вышеописанных, хотя и о них оставлено много положительных отзывов. Такую разницу можно объяснить тем, что в оборудовании были использованы детали китайских производителей. Хотя такая продукция вовсе не является плохой, просто срок ее службы несколько меньше, нежели у конкурентов.

etapech.ru

Что такое бойлер и его принцип работы?

Накопительный водонагреватель, или бойлер (от англ. boiler) представляет собой сравнительно большую емкость с размещенным в ней или, реже, под ней, источником тепла. Нагрев может производиться при помощи парового или водяного теплообменника — в нем циркулирует горячая вода в замкнутом контуре, нагреваемая, например, с помощью отопительного котла. Такие бойлеры называют бойлерами (водонагревателями) косвенного нагрева.

Бойлер может также нагреваться с помощью размещенного внутри него ТЭНа или расположенной под нагревательной емкостью газовой горелкой.

Существуют также комбинированные модели, включающие два или реже более видов нагревательных элементов. Например: ТЭН + теплообменник; теплообменник, работающий от системы отопления + теплообменник, нагреваемый солнечным коллектором.

Водонагревательная емкость снаружи защищена слоем теплоизоляции и защитным кожухом. Снаружи к нагревательному элементу подсоединяется пульт управления, обязательно включающий управление температурой. Обычно это биметаллический термостат. Нагрев включается, когда термодатчик регистрирует в баке температуру ниже установленной.

Различают водонагреватели закрытого (напорного) и открытого (безнапорного) типов.

Бойлер закрытого типа можно использовать в системе централизованного водоснабжения нескольких водоразборных точек. Нагревательная емкость в них изготовлена из металла (эмалированная сталь, нержавеющая сталь, медь).

Для того, чтобы избежать повреждения емкости из-за повышения давления, возникающего в результате расширения воды при нагреве, вместе с бойлером может применяться бак-экспанзомат (расширительный бак) или группа безопасности, состоящая из предохранительного, сбросного и обратного клапанов, при необходимости также дополняется редуктором давления, манометром, термосмесителем. При повышении давления выше номинального значения предохранительного клапана открывается пружинная задвижка, и лишняя вода стравливается в канализацию. Обратный клапан мешает расширившейся воде, а, значит, обладающей более высоким давлением по сравнению с подающейся холодной водой, уйти обратно в холодную трубу. Группа безопасности размещается на подающем патрубке непосредственно на входе в бойлер.

В стальных баках для предотвращения коррозии применяется катодная защита на основании жертвенного анода, как правило, из магния или цинка, или анода с внешним питанием.

Бойлер открытого типа может снабжать только одну водоразборную точку и только посредством специальной водоразборной арматуры (спецсмеситель). Основным принципом действия такой арматуры является перекрывание сетевой воды, находящейся под давлением, не на выходе, а на входе в бойлер. Это позволяет изготавливать емкость из менее прочных материалов, чаще всего пластмассы. Спецсмеситель также выполняет роль группы безопасности, стравливая в раковину избыточную воду при расширении во время нагрева.

Бойлеры закрытого типа могут использоваться со спецсмесителями, но бойлеры открытого типа с группой безопасности и расширительным баком работать не могут.

Понятие «безнапорный» вовсе не означает, что емкость можно предварительно заполнить. а затем отключить от источника водоснабжения и расходовать воду до тех пор, пока бак не опустошится.

Для того, чтобы водоразбор состоялся, и горячая вода полилась из бака, холодная вода должна подаваться в емкость под давлением. При этом сам бак будет полностью заполнен водой в любой момент времени. Если напор на входе отсутствует, вода физически не сможет выйти наружу, т.к. трубка для выхода горячей воды открывается в самой верхней точке бойлера (несмотря на то, что с внешней стороны водонагревателя штуцер горячей воды может находиться где угодно, даже в днище бака).

Холодная вода, напротив, подается снизу, при этом на конце штуцера установлен рассекатель, в результате чего поступающая вода как бы «стелется» по дну емкости. Нагревательный элемент также расположен внизу. В результате за счет естественной конвекции осуществляется постепенное увеличение те

otvet.mail.ru

Бойлер — Википедия. Что такое Бойлер

Материал из Википедии — свободной энциклопедии

Настенный бытовой бойлер

Бойлер (англ. boiler — котёл) — водонагревающее устройство в системе снабжения теплом и горячей водой^[1]. Как правило, при этом в русском языке «бойлер» предполагается как нечто отличное от котла, хотя встречаются и другие мнения^[2]. Согласно Правилам устройства и безопасной эксплуатации паровых котлов, бойлер — это синоним слова водоподогреватель: «устройство, обогреваемое паром или горячей водой, служащее для нагревания воды, находящейся под давлением выше атмосферного». Соответственно, котёл-бойлер — это паровой котёл, в барабане которого размещено устройство для нагревания воды, используемой вне самого котла, либо в естественную циркуляцию которого в процессе работы включён отдельно стоящий бойлер.

На ТЭЦ, АЭС и некоторых котельных бойлеры — это сетевые подогреватели, в которых вода теплосети обогревается паром от отборов турбин или от паровых котлов. Помещение, где они стоят, называется бойлерная^[1].

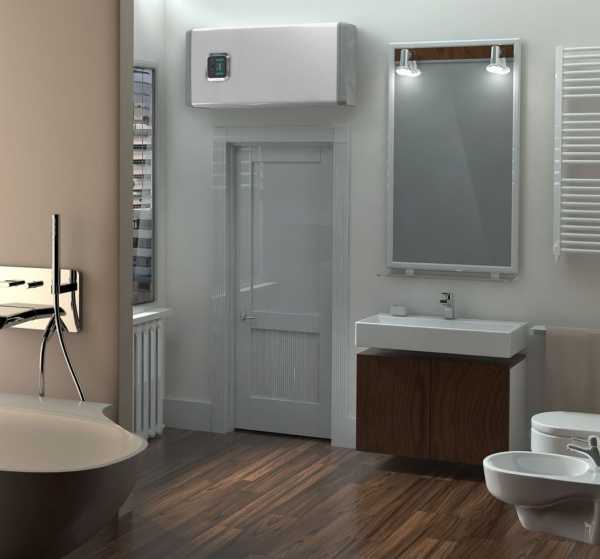

В быту бойлером часто называют любой водонагреватель: бойлер косвенного нагрева (греющим теплоносителем, получаемым от местного котла или теплосети), электроводонагреватель и даже газовую колонку.

Относительно недавно появились электрочайники с режимом бойлера и термопоты, в которых поддерживается постоянная температура воды, достаточная для заварки чая или кофе.

Примечания

1. ↑ ^{1 2} Бойлер — статья из Толкового словаря Ожегова
2. ↑ Бойлер — статья из Научно-технического энциклопедического словаря

wiki.sc
