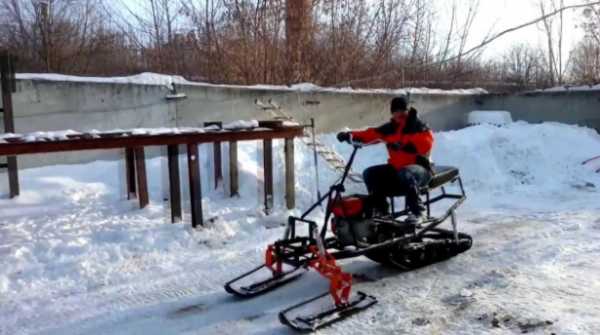

Снегоход из мотокультиватора — особенности изготовления, видео

Снегоход – это незаменимое транспортное средство, которое станет особенно полезным для жителей северных регионов. С его помощью можно преодолевать высокие снежные сугробы и участки с обледеневшим покрытием. Из-за высоких цен на большинство моделей снегоходов, их покупку могут позволить себе далеко не все желающие. Оптимальным выходом станет сборка техники из культиватора. Для этого не нужно покупать дорогие материалы и оборудование, а вся работа отнимет не более одного дня.

Сегодня культиватор есть почти у каждого владельца земельного участка. Весной, летом и осенью техника исправно служит фермеру, однако зимой она простаивает без дела. В этот период ее двигатель можно использовать для изготовления самодельного снегохода.

Чтобы собрать снегоход из культиватора, двигатель последнего должен обладать достаточной мощностью. Помимо этого мотор должен быть оборудованным тягово-сцепным устройством, органами ручного управления. К примеру, всеми этими узлами оснащен мотор культиваторов Нева, Салют, Zirka. При их производстве используются качественные японские детали. Кроме того, их двигатели довольно просты в ремонте и обслуживании. Подходящие для сборки снегохода моторы представлены на фото.

Все эти двигатели работают под контролем систем принудительного воздушного охлаждения. Это крайне важно для их интенсивного использования. В результате применения моторов от этих культиваторов, фермер сможет собрать надежный снегоход с мощностью не менее 7 л. с., а также солидным запасом крутящего момента. Такое транспортное средство будет способно перевозить двух человек, или одного водителя с грузом, весом не более 50 кг.

Мотособака из культиватора – подготовка к сборке

В случае с самостоятельной сборкой техники, подготовка к ее изготовлению должна начинаться с изучения схемы. Чертеж должен указывать на размеры всех используемых деталей. Важно, чтобы в схеме также были указаны способы крепления элементов в конструкцию.

Помимо чертежа, для работы потребуется подготовить перечень определенных элементов.

Самодельный снегоход должен состоять из таких узлов:

  • несущая рама;
  • двигатель с топливным баком и выхлопной системой;
  • механизм трансмиссии;
  • тормозная система;
  • органы управления;
  • рукоятки, водительское сиденье;
  • лыжи, гусеничные механизмы.

Для подгонки деталей и их монтажа в конструкцию техники изготовителю потребуется подготовить такие инструменты:

  • сварочный аппарат;
  • болгарку;
  • трубогиб;
  • дрель и сверла к ней;
  • набор гаечных ключей и отверток.

Из материалов при работе понадобится листовой металл, стальные трубы и уголки, резиновые прокладки, а также 2 куска толстой фанеры.

Как сделать снегоход из культиватора своими руками?

Самодельная техника будет состоять из двух основных частей: ведомой и ведущей. Первая часть включает в себя рулевую колонку, полозья, амортизаторы.

Сборка снегохода выполняется в таком порядке:

  1. Сначала необходимо сделать прочную несущую конструкцию. Для этого подходят водопроводные трубы средней толщины и уголки, которые нужно скрепить между собой методом сварки. Сначала детали рамы должны фиксироваться при помощи точечной сварки. Если конструкция создана правильно, далее ее элементы нужно полностью приварить друг к другу. При их соединении нужно рассчитать места для монтажа двигателя, а также других узлов техники. Сварные швы понадобится зачистить. На детали рамы необходимо нанести грунтовку. После ее высыхания все металлические элементы каркаса нужно покрасить, чтобы защитить их от ржавчины;
  2. После к окрашенному каркасу нужно приварить кронштейны. Они необходимы для фиксации двигателя, сиденья, полозьев, рулевой колонки, других деталей. От качества крепления кронштейнов зависит устойчивость деталей в общей конструкции техники;
  3. На следующем этапе необходимо сделать полозья. Для этого следует взять 2 куска толстой фанеры и вырезать из них две одинаковые лыжи. Они будут установлены в передней части конструкции и должны соединяться с рулевым управлением посредством шарнирного соединения;
  4. В задней части снегохода потребуется установить 2 гусеничных механизма. Их можно взять в уже готовом виде, или самостоятельно сделать элементы из транспортерной ленты;
  5. Далее потребуется установить амортизаторы. Для этого подойдут детали от старого мотоцикла;
  6. Затем в готовую конструкцию необходимо установить двигатель, коробку передач и тормозную систему. Между мотором и рамой потребуется постелить резиновый коврик, который будет гасить вибрации ДВС. Двигатель и трансмиссию следует заранее расположить так, чтобы у водителя был прямой доступ к сливным и заливным отверстиям. Мотор и коробку нужно закрепить в передней части техники. Трубу от выхлопной системы потребуется вывести в сторону от водителя и пассажира;
  7. Далее следует установить сиденье. Для удобства при использовании снегохода из культиватора, лучше взять старое подрессоренное сиденье от старого минитрактора;
  8. Под рулевым колесом понадобится установить педали газа, тормоза и сцепления. Результаты сборки снегохода покажет видео.
Готовый снегоход из культиватора следует протестировать. Для этого в соответствующие баки необходимо залить топливо и смазочные материалы. Далее нужно завести двигатель и дать ему несколько минут поработать на холостом ходу. После этого можно начать движение на снегоходе. Важно не стартовать слишком резко, чтобы не спалить мотор. Лучше всего медленно тронуться с места, и постепенно набирать скорость.

Как пользоваться снегоходом из культиватора?

Существует ряд правил, соблюдение которых поможет продлить сроки применения самодельного оборудования.

В их перечень входит:

  • регулярная замена смазочных материалов. От этого зависит состояние всех трущихся элементов техники. При интенсивном использовании транспорта, масла в его баках следует менять не реже двух раз в месяц. Перед тем, как снять двигатель и установить его обратно на культиватор, нужно полностью слить топливо и прочистить карбюратора от нагара. То же самое нужно сделать перед монтажом мотора на снегоход;
  • тщательная проверка металлических деталей. Самодельная техника регулярно используется в условиях повышенной влажности. Из-за этого ржавчина может появиться даже на месте малейших потертостей краски. Чтобы этого не допустить, все дефекты нужно закрасить сразу же после их обнаружения;
  • своевременное устранение поломок снегохода. Если запустить неисправность, то она перерастет в куда большую проблему. Справиться с ней будет уже гораздо сложнее, чем с маленькой поломкой.

Соблюдая эти правила, владелец снегохода из культиватора избежит типичных проблем и сможет использовать технику на протяжении длительного времени.

pro-traktor.ru

Мотособака своими руками – выбор деталей и самостоятельное изготовление

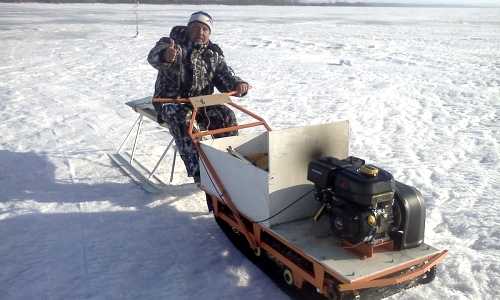

Мотобуксировщик или мотособака – нужная вещь для охотника. Этот вид транспорта можно приобрести в специализированном магазине, но цены на подобную технику высокие. Выход есть: собрать изделие можно самому, тогда затраты будут небольшими. Чтобы мотособака своими руками была сделана качественно, служила долго, нужна подробная схема и чертежи, ряд инструментов и деталей.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

к содержанию ↑

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

  • экономия топлива и общее удешевление конструкции;
  • более высокая скорость движения;
  • возможность сделать дополнительные отсеки для снастей.
к содержанию ↑

Основные элементы мотособаки

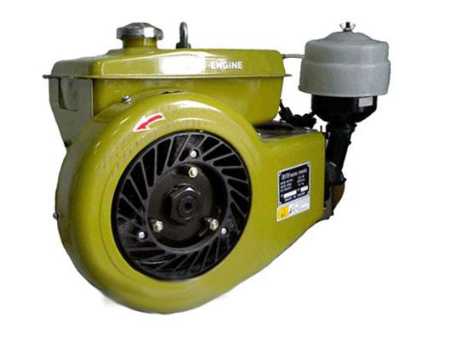

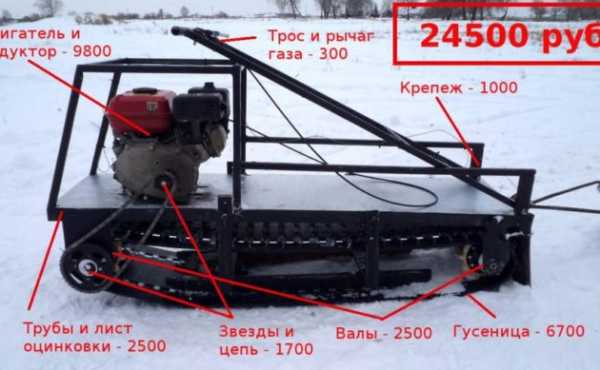

Самая важная деталь техники – двигатель. Обычно для создания мотособак применяется одноцилиндровый карбюраторный бензиновый мотор. Не менее важной частью является резинометаллическая гусеница – движитель с подвеской. С помощью гусеницы можно ездить по снегу, льду, мягкому грунту в теплое время. Стоит подробнее рассмотреть все составляющие мотособаки.

Двигатель машины

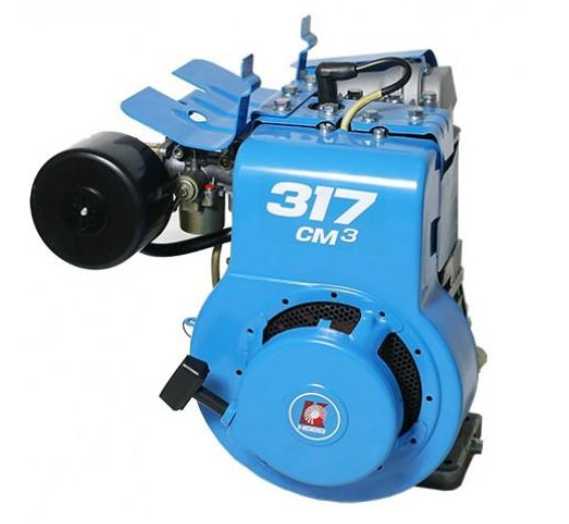

Чаще всего для мотособак используются двигатели марок «Хонда», «Ямаха» (дорогие) или китайских брендов (MTR, «Лифан» и другие бюджетные). Эти силовые агрегаты сильно различаются по цене, хотя мощность их обычно равнозначна. Отлично себя зарекомендовали двигатели «Лифан» с центробежным (сухим) сцеплением. Некоторые применяют для создания мотособак мотор из мотоблока, снимают двигатель с бензопилы «Урал», пилы «Дружба».

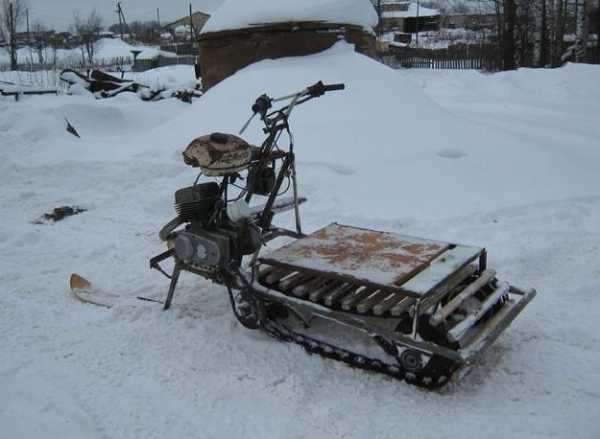

Популярным считается мотор с мопеда Ш-58, рассчитанный на ручное переключение коробки. Также можно применять двигатели для скутеров. Главное, чтобы у изделия были хорошие тяговые характеристики, мощность не менее 6 л. с. Этого достаточно для перевозки на мотособаке одного человека и груза на 30-50 кг. Для поездки двух человек и груза на 150-200 кг лучше выбрать двигатель мощностью более 9 л. с. В качестве элемента тюнинга мотора часто используют натяжитель цепи.

к содержанию ↑

Несущая рама мотособаки

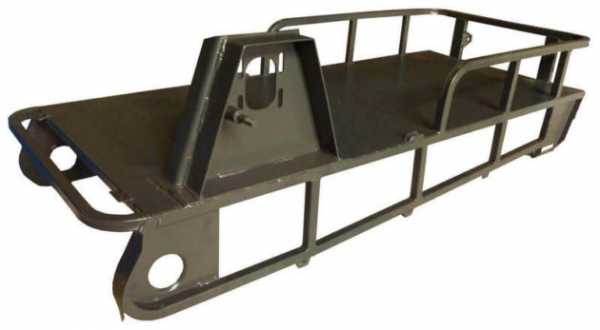

Рама должна иметь отличное качество, ведь в пути она испытывает высокие нагрузки, особенно при движении по бездорожью. Эта конструкция делается полностью своими руками, варится из металлических труб прямоугольного сечения. Обычно хватает толщины трубы 3 миллиметра, более тонкий металл не годится, он быстро деформируется.

Как сделать раму своими руками, можно посмотреть на фото, видео. Берут две трубы сечением 20*20 мм, дополняют еще двумя размерами 20*40 мм, формируют каркас. Вваривают в него два уголка по 40 мм, сверху приваривают защитный каркас для двигателя, который не даст ему повредиться при опрокидывании техники. К раме также желательно присоединить заклепками лист оцинковки для закрытия гусеницы.

к содержанию ↑

Подвеска мотособаки

Подвеска служит важным показателем работы ходовой части. По конструкции она может быть катковой, склизовой. Катковая хуже показывает себя на снегу, зато идеальна для движения в теплое время года. Подвеска на склизах не позволяет забиваться гусеницам, но применяется только зимой: ей нужен снег, который охлаждает систему (лыжный модуль).

Для домашнего изготовления мотособаки и поездок в любой сезон года стоит выбирать современную катковую подвеску, но не с жестким, а с пружинным опиранием катков. Такая мотособака будет более мягко перемещаться на замерзшей дороге. При движении придется избегать слишком рыхлого снега.

к содержанию ↑

Трансмиссия мотособаки

Трансмиссия отвечает за передачу вращения вала на основную звездочку гусеницы. Коробка может быть вариаторной, механической, автоматической редукторной, некоторые имеют реверс (возможность заднего хода). Преимущество автоматической трансмиссии – большое тяговое усилие, минус – быстрый износ ряда деталей, необходимость регулярного техобслуживания.

В качестве механической можно применять коробку от ВАЗ, иного старого автомобиля. Ее плюс – простота обслуживания, отсутствие необходимости в частом ремонте, но использование такой трансмиссии менее комфортно. Вариатор обеспечивает плавную передачу усилия от двигателя на гусеницу, что помогает снизить скорость износа деталей, сэкономить на бензине. Минус – слабый приводной ремень, который приходится регулярно менять.

к содержанию ↑

Гусеница мотособаки

Такие устройства могут быть снегоходными и специализированными, созданными именно для мотособак. Они различаются шириной, высотой, длиной. В продаже есть сменные гусеницы от снегоходов, которые можно применять в изготовлении мотобуксировщиков. Популярны гусеницы от «Бурана», но высокой проходимостью они не отличаются, эксплуатировать мотособаки придется только на замерзшем водоеме, хорошо накатанной дороге.

Приобретать следует не слишком узкие гусеницы. Оптимальным считается изделие на 50 см, поскольку оно делает мотособаку устойчивой, проходимой, маневренной. Есть в продаже и «агрессивные» гусеницы повышенной проходимости, их ширина – от 55 см, выполнен особый рисунок протектора. У изделий повышена высота грунтозацепов – она равна 32 мм (стандартная составляет 21 мм). Можно также сделать гусеницы самостоятельно из транспортерной ленты. Траки выполняют из березовых планок, иных материалов.

к содержанию ↑

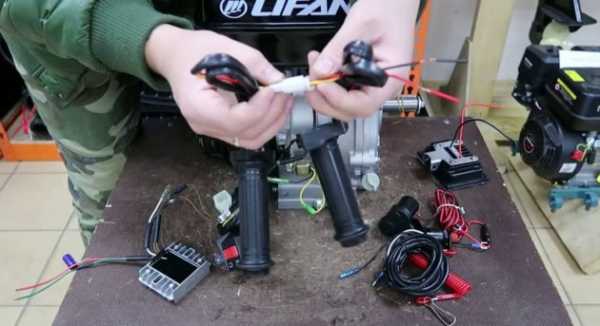

Электрооборудование и системы управления машины

Для управления мотособаки используют руль, имеющий связь с КПП, ручкой сцепления, газом, которые следует взять с любой подходящей старой техники. Обычно в базовых комплектациях буксировщиков оборудован ручной пуск, но по желанию его могут поменять на электростартер, добавить катушку освещения. Все это легко сооружается самостоятельно, но затраты на изготовление мотособаки повысятся.

Без электростартера вполне можно обойтись, к тому же ручной пуск считается более надежным в плане поломки. Зато без освещения ночью на мотособаке точно придется плохо, эту систему нужно предусмотреть обязательно. Машину надо снабдить катушкой на 7 ампер, чтобы проблем с подпиткой фар не возникало.

к содержанию ↑

Мотособака собственного изготовления: технология

Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

  • грузоподъемностью;
  • мощностью двигателя;
  • типом трансмиссии;
  • системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями. Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

к содержанию ↑

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.

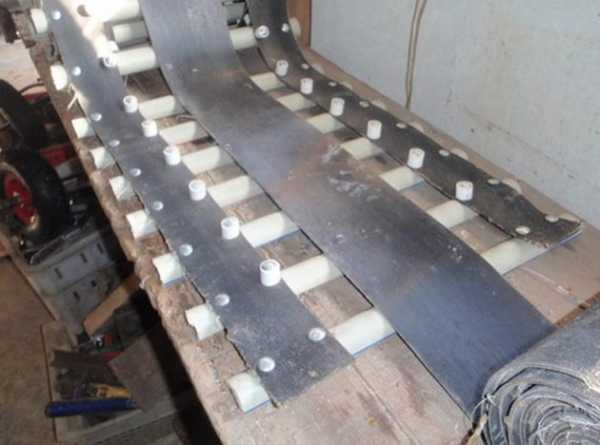

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

brakonyerov.net

Снегоход из культиватора — алгоритм изготовления своими руками

Снегоходы являются зимней техникой, которая отличается высокой маневренностью и проходимостью. Благодаря отличной эффективности и нетребовательности, такая техника будет хорошим помощником на участке, позволит с легкостью убирать снег и расчищать территорию.

Сегодня производители предлагают большой выбор снегоходов, которые не всегда по карману обычному потребителю. Если вы имеете небольшой мотокультиватор, то можете сделать снегоход собственными руками.

Как сделать снегоход из культиватора своими руками?

Чтобы создать снегоход, следует использовать агрегаты с моторами среднего класса, которые также оснащены тягово-сцепным устройством и имеют управление ручного типа. Например, такими элементами оснащаются мотокультиваторы Робикс, они также отличаются высокой мощностью работы и выдерживают высокие нагрузки.

Для создания снегохода необходимы такие элементы:

  • Мотор.
  • Трубогиб.
  • Сварочный аппарат.
  • Колеса или гусеницы.
  • Другие элементы.

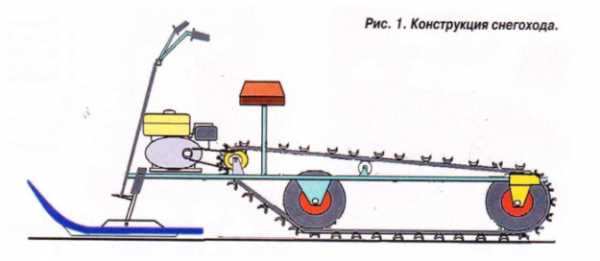

Чтобы сделать снегоход из мотокультиватора, нужно подготовить чертеж или использовать уже готовую схему.

Это позволит придерживаться четкой последовательности работ.

  1. Делаем раму. Для основного каркаса используйте толстые трубы или мотоциклетные рамы. Их закрепляют посредством сварки непрерывным швом.
  2. Привариваем к раме кронштейны. Они нужны для удерживания мотора, сиденья, полозья и рулевой колонки.
  3. Изготовление полозьев. Можно использовать широкие лыжи, которые соединяют с рулевой колонкой с помощью шарниров.
  4. Установка амортизаторов. Для этих целей можно использовать элементы из старого мотоцикла или новые.
  5. Установка двигателя и коробки передач. Оборудование берем из культиватора и закрепляем на ведущей части конструкции, что позволит ей правильно работать.
  6. Установка гусениц и колес. Конечно, для использования снегохода лучше выбирать гусеницы, ведь они обеспечивают лучшую устойчивость техники и проходимость. Но следует учитывать, что оборудование становится очень тяжелым и его маневренность практически теряется. Использование колес, наоборот, обеспечивает маневренность снегохода.

Гусеницы можно создать и своими руками. Для этого вполне подойдут цепи от мотоцикла или конвейерные ленты.

Мотособака из культиватора предусматривает наличие сцепки. Это позволяет крепить такое дополнительное оборудование, как ковш для уборки снега.

Когда все элементы снегохода будут соединены, его нужно протестировать. Если наблюдаются какие-то недостатки, доработайте машину. Следует учитывать, что снегоход должен получиться надежным, прочным и достаточно легким.

Вы также можете просмотреть небольшое видео о том, как сделать снегоход из культиватора.

Самодельные снегоходы могут развивать скорость до 60-70 км/час, помогают убирать снег и расчищать лед на участке. Они будут хорошей альтернативой покупной технике и позволят с высокой эффективностью выполнять все необходимые работы.

sadovaja-tehnika.com

Сделать мотобуксировщик самому

Чтобы тянуть волокуши, проще приобрести готовый мини-снегоход, мотобуксировщик или толкач, чем делать его своими руками. Однако, как показывает практика, заводские модели имеют множество недостатков, начиная с низкого качества деталей и заканчивая конструктивными недоработками. Тянуть волокуши такие мотособаки не хотят. Не удивительно, что в инструкциях к мотобуксировщикам можно увидеть предостережение не уезжать от дома дальше, чем на километр без сопровождения другого водителя. Согласитесь, застрять в снегу вдали от дома ? не очень ободряющая перспектива.

В китайских мотособаках постоянно ломается карбюратор, расстраивается сцепление, ослабляется гусеница или ломается что-либо другое. Поэтому, чтобы избежать подобных неприятностей, лучше всего сделать своими руками собственную мотособаку или толкач полностью с нуля, или переделать заводской вариант. Главный минус ? это трудоемкое, требующее времени и навыков изготовление рамы и подгонки деталей.

Почему самодельные мотобуксировщики предпочтительнее

Каких недочетов получится избежать, разрабатывая собственную модель? Из-за неправильной конструкции гусеницы буксировщиков могут забиваться снегом. В другом случае мотособака встает на дыбы и зарывается в глубоком снегу, бросая его на ездока и волокуши. Самодельные мотобуксировщики с передним расположением двигателя, в отличие от большинства заводских, где он размещается в задней части, гораздо предпочтительнее. Сцепление с дорогой гораздо лучше, что позволяет экономить топливо и шустрее тянуть волокуши. Кроме того, в буксировщике или толкаче для рыбалки и работы можно предусмотреть дополнительные отделения для припасов и снастей.

Кроме того, сцепление буксировщика с дорогой напрямую зависит от установленной гусеницы. Хорошее сцепление у гусеницы от ?Бурана?, которая, к сожалению, ставится не на все современные буксировщики. Чтобы улучшить сцепление с дорогой, при желании, вы можете поставить на гусеницы шипы.

Ну и главное преимущество ? по цене самого дешевого китайского буксировщика вы можете сделать более прочный самодельный буксировщик или толкач. За те же деньги получаем отличный двигатель, мощную гусеницу и более качественные детали.

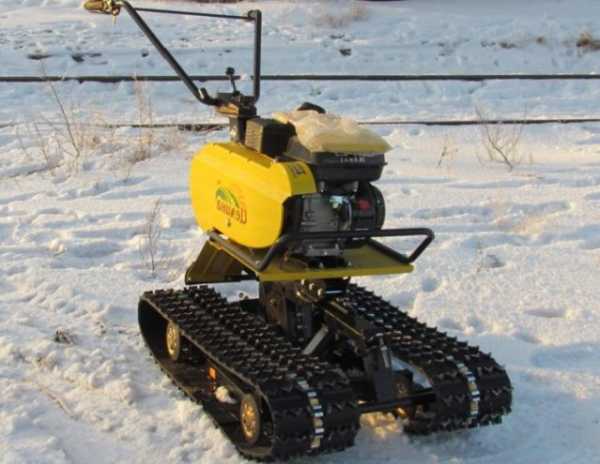

Использование снегоходной приставки для мотокультиваторов

Если вы владелец мотоблоков ?Салют?, ?Нева?, ?Каскад?, ?Целина?, МБ-2, ?Луч? или ?Фаворит?, то можете приобрести двухгусеничную снегоходную приставку. Пока что это лучший способ сделать буксировщик или толкач из мотоблока. Прошлые модели таких приставок были раскритикованы пользователями. Однако эти разительно отличаются от своих предшественников. В отличие от цепной передачи, как у обычных мотособак, на оси мотоблока насаживаются две пластмассовые звездочки, на которые надеваются гусеницы. Для этих ведущих звезд в каждой гусенице предусмотрены специальные прорези.

Использование мотоблока, чтобы тянуть волокуши, очень удобно. Конструкция быстро разбирается, что позволяет разместить ее в легковом автомобиле. Однако, минус мотоблока в том, что установленный в нем двигатель имеет мощность 6 или 7 л. с. Мотобуксировщик из мотоблока и волокуши будут двигаться со скоростью до 15 или 20 км/ч, а средняя скорость может быть и того ниже. Такой буксировщик с трудом тянет одни волокуши, не говоря уже о вторых.

Как сделать мотобуксировщик своими руками

Чтобы собрать самодельную модель, некоторые запчасти лучше купить готовыми. Гусеницу и ролики можно взять от ?Бурана?. Двигатель тоже можно приобрести отдельно ? сегодня в Интернете их огромный выбор. Среди множества китайцев предпочтение лучше отдать мотору от Honda на 9?13 л. с. Чтобы карбюратор хорошо работал, обращайте внимание на наличие надписи Design in Japan. Такой карбюратор создаст вам меньше проблем при обслуживании. Этот карбюратор лучше настраивается и регулируется.

Для изготовления мини-снегохода, буксировщика или толкача вряд ли сгодится двигатель от бензопилы ?Урал?, так как тянуть волокуши он будет в лучшем случае со скоростью пешехода. Мощность бензопилы ?Урал? 5 л. с., а этого недостаточно для полноценной мотособаки. Мотор от бензопилы ?Урал? сгодится разве что для установки на детский или взрослый облеченный снегокат. Вместо этого можно использовать двигатель от мопеда или мотоцикла. Скорее всего, он будет мощнее, чем у бензопилы ?Урал?, однако не переусердствуйте, так как слишком тяжелый мотор ? это тоже плохо.

В отличии от других деталей, раму буксировщику необходимо сделать самостоятельно. Для этого, можно использовать металлические квадратные трубы 20 х 40 х 120. На готовую раму нужно приварить крепления для коробки скоростей, двигателя и гусеницы. Как и раму, из 120 металлической трубы нужно сделать рычаги для управления. Однако для этого лучше взять трубу круглого сечения. Две трубы скрепляются перемычками, а на одну из них ставится сцепление и газ.

Корпус для защиты двигателя мотобуксировщика изготавливают из жести, однако в некоторых случаях можно обойтись без него. Если двигатель установлен в передней части, то корпус не так нужен. Если же мотор сзади, то защита от снежной пыли обязательно понадобится. В любом случае, делать корпус или нет, решать вам. Можно также использовать корпус от старого мотобуксировщика.

Итак, для создания самодельной мотособаки нужно не так уж много. Главное, это умение работать со сварочным аппаратом, чтобы сварить раму, и некоторое понимание в механике. А настроить карбюратор, отрегулировать сцепление или подтянуть гусеницу ? все это дело практики.

motoaria.ru

Мотобуксировщик своими руками: фото изготовления

Самодельный мотобуксировщик: пошаговое изготовление своими руками с фото и описанием.

Мотобуксировщик — это простое транспортное средство для передвижения по снегу и льду. Конструкция состоит из двигателя от мотоцикла или мотоблока, грузовой платформы и гусеницы с помощью которой устройство передвигается. К мотобуксировщику цепляются сани волокуши на которых размещается ездок, повороты осуществляются наклоном мотособаки в сторону поворота.

Для постройки самоделки автор использовал материалы:

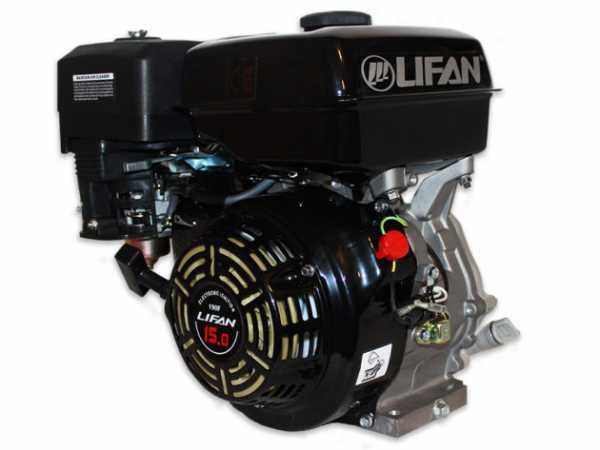

  • Двигатель Lifan (9 л.с).
  • Вариатор Safari.
  • Гусеница от мотобуксировщика Райда.
  • Звёзды от снегохода Буран.
  • Цепь и звёзды от мотоцикла.
  • Профильная труба.

Далее сам процесс изготовления самодельной мотособаки.

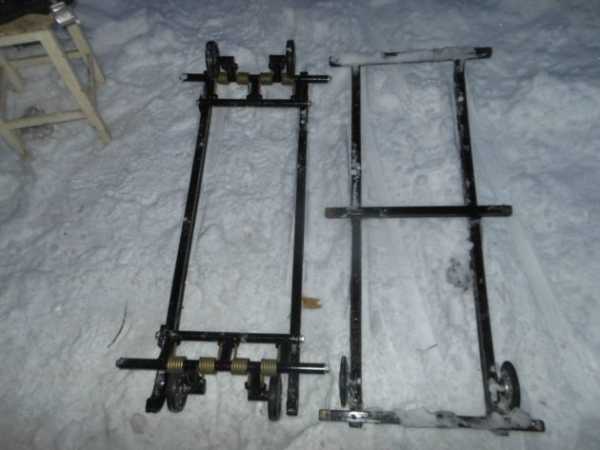

Из профильной трубы сварена рама для буксировщика.

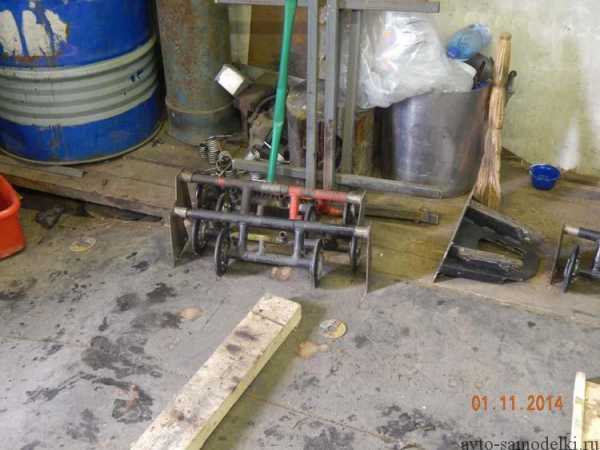

Опорные катки и звезды для гусеницы взяты от снегохода.

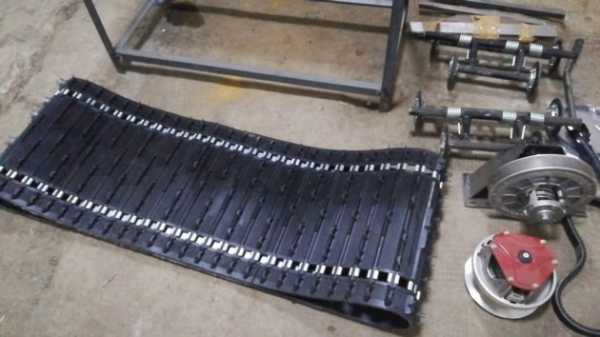

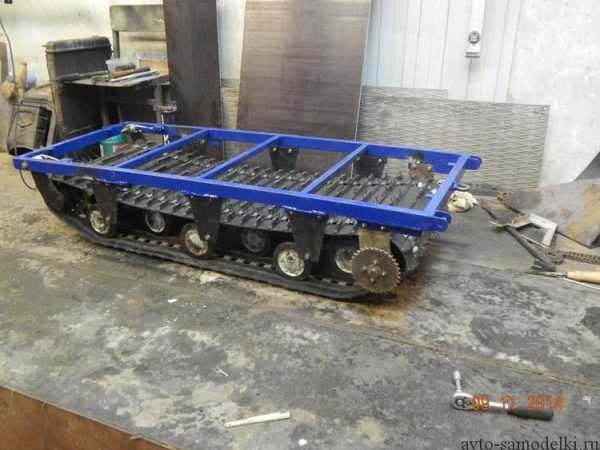

Установлены звёзды и гусеница.

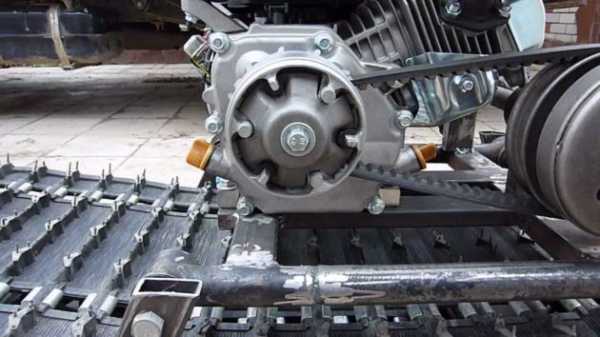

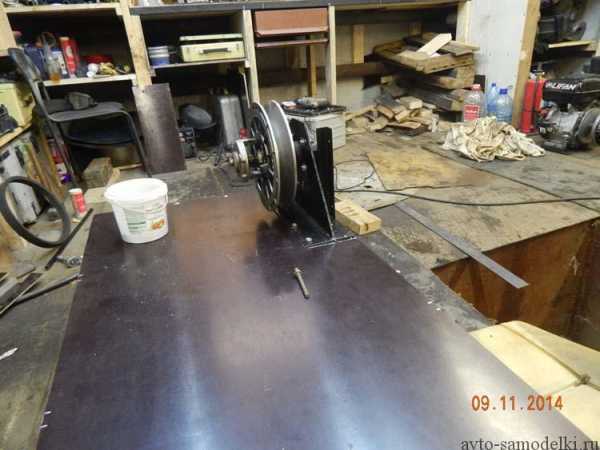

Подгонка вариатора.

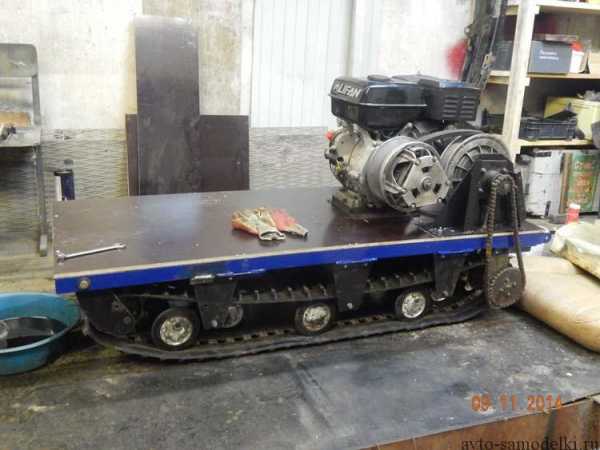

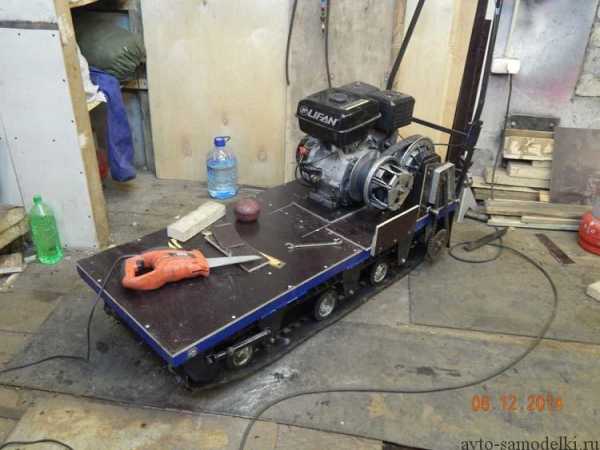

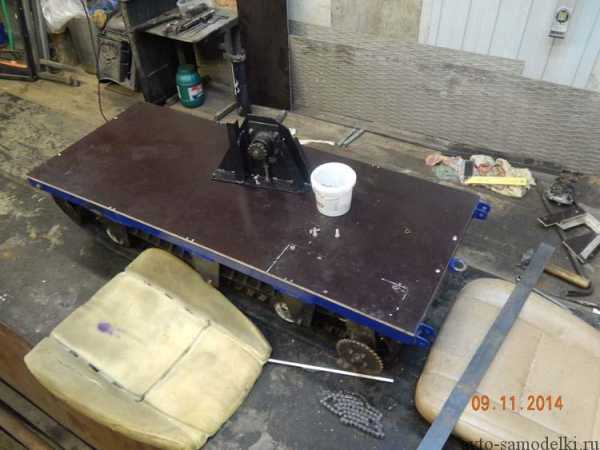

Установили двигатель, вариатор, цепную передачу от вариатора на ведомую звезду гусеницы.

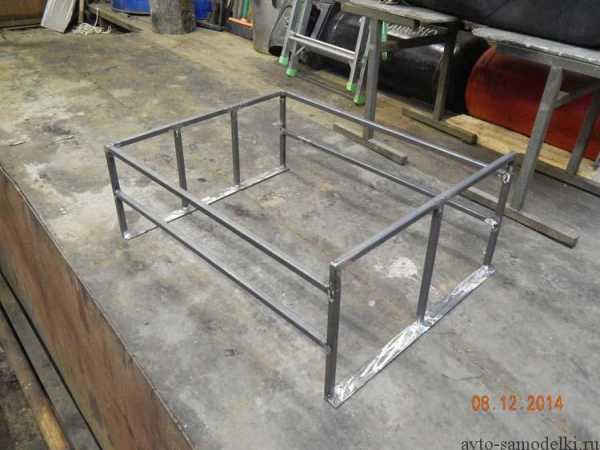

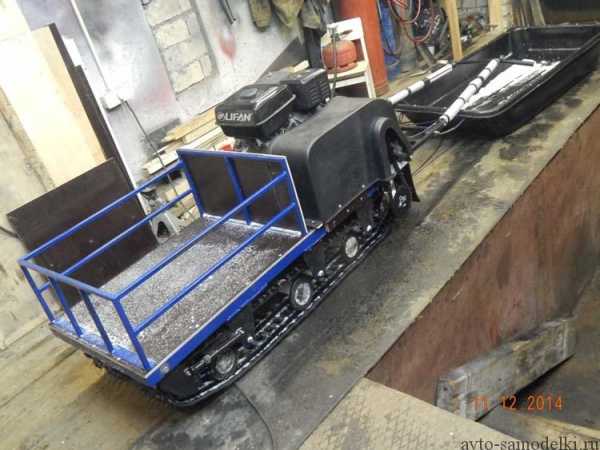

Сварили из проф труб багажник.

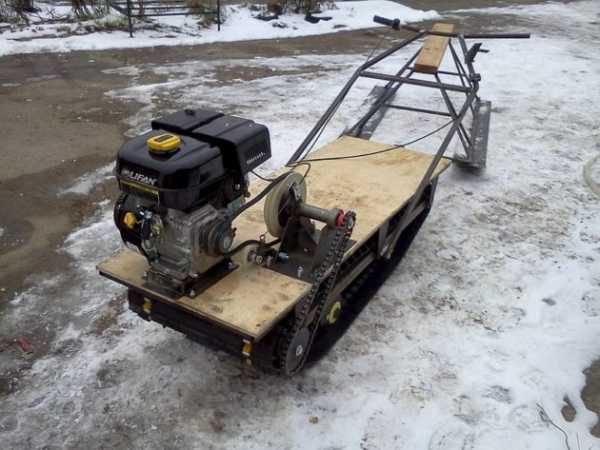

Поставили ручку для управления мотобуксировщиком, чтобы сделать поворот, достаточно ручкой наклонить мотособаку в сторону поворота, управление вариатором осуществляется наклоном ручки вперёд-назад.

Сани волокуши.

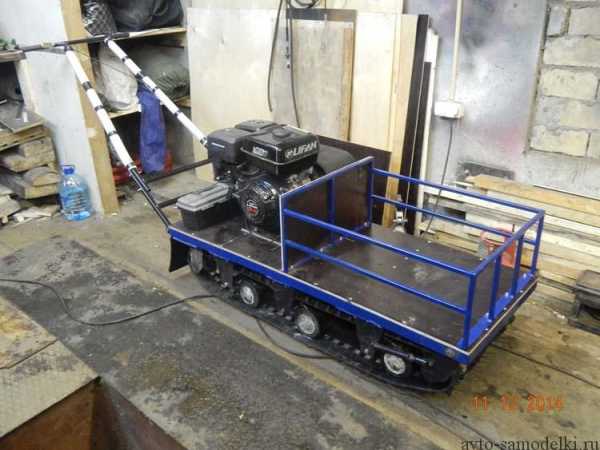

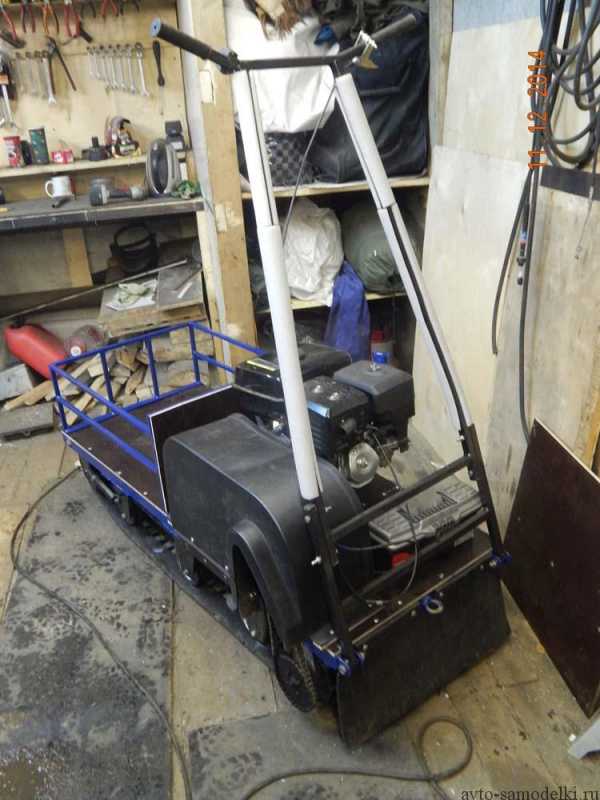

Вот такой простой мотобуксировщик изготовил умелец своими руками, теперь на нём можно ездить на зимнюю рыбалку и брать нужное количество груза.

Автор самоделки: Владимир из Северодвинска.

Поделиться в соц. сетях

avto-samodelki.ru

чертежи и инструкция по изготовлению

Сделать мотобуксировщик своими руками приходит в голову многим людям, особенно в северных регионах страны, где снежный покров держится устойчиво и долго. В народе за таким агрегатом закрепилось жаргонное название «мотособака», имеется в виду ездовая собачья упряжка. Это компактная, малогабаритная снегоходная гусеничная машина, способная буксировать по снежной поверхности сани с грузом или человеком. Как вид техники она появилась сравнительно недавно, около 20 лет назад, но уже успела завоевать устойчивую популярность. Она неприхотлива, компактна, не требует много места и особых условий хранения.

Наличие даже самодельных мотобуксировщиков способно существенно облегчить жизнь в первую очередь охотникам и рыболовам, равно как и другим любителям активного зимнего отдыха. Собрать его своими руками из подручных средств намного рентабельнее, чем покупать модель заводской сборки. В торговых сетях она стоит немалых денег, а технические характеристики при этом далеко не всегда могут соответствовать требованиям конкретного потребителя. Для этого нужно иметь только определенные знания и навыки технического характера.

Предварительные действия перед сборкой

Прежде чем приступать к сборке мотобуксировщика своими силами, нужно определиться с тем, какие именно характеристики он должен будет иметь. Необходимо решить, какой грузоподъемностью он будет обладать, какова необходимая мощность двигателя, каков будет тип трансмиссии, будет двигатель запускаться вручную или электрическим стартером. Стоит помнить, что, собирая мотобуксировщик своими руками, можно оснастить его множеством дополнительных приспособлений, отвечающих конкретным запросам владельца. Это может быть и лебедка различной мощности, и дополнительный свет, защита цепи или что-то другое. Возможно, нужен будет просто мотобуксировщик-толкач. В зависимости от этого нужно подобрать детали и инструменты.

Схема мотопогрузчика.

Затем надо изготовить подробные чертежи устройства и всех его деталей или подобрать подходящие в литературе или иных доступных источниках. Нередко подобный чертеж приходится адаптировать под уже имеющиеся детали и конструкции, которые есть под руками и могут быть использованы. Существует возможность заказать уже готовый комплект деталей, который нужно только самостоятельно собрать. В этом случае подробный чертеж прилагается к инструкции по сборке, как и полное техническое описание. Но такой комплект по стоимости не намного отличается от уже готового мотобуксировщика заводской сборки.

Запас инструментов должен быть достаточно серьезный. Это в первую очередь электродрель с набором сверл по металлу, болгарка и набор режущих дисков к ней, напильники, отвертки, гаечные ключи. Вместе с этим нужен будет сварочный аппарат, а также доступ к фрезерному и токарному станкам. Качество сборки самодельных мотобуксировщиков обычно зависит только от аккуратности и технических навыков тех, кто будет их собирать.

Сборка основы и подбор двигателя

Для начала нужно собрать раму, на которую будет установлен двигатель, коробка скоростей и ходовая часть. С этой целью можно взять металлическую балку или швеллер, из которых собирается прямоугольная рама с помощью болгарки и сварочного аппарата. На ней нужно из стального уголка изготовить и приварить крепления для мотора и коробки скоростей. Двигатель можно установить совершенно различный. Он может быть снят с бензопилы «Урал» или «Дружба», как делали производители первых самодельных мотобуксировщиков. Возможно взять и более сильный, от отечественного мопеда или импортного скутера.

У отечественного двигателя Ш-58, предназначенного для установки на мопед, главным преимуществом считается возможность применения коробки передач с ручным переключением. Если ставить двигатель зарубежного производства, то нужно следить, чтобы он был малолитражным и желательно двухтактным, поскольку четырехтактный при одинаковой мощности имеет заметно большую массу. Что касается мощности, то вполне достаточно 6,5 л. с., чтобы обеспечить скорость движения мотобуксировщика 30 км/ч даже по глубокому снегу.

Монтаж ходовой части и управления

У мотобуксировщика ходовая часть основывается на опорных подшипниках. Исходя из подобранных подшипников нужно будет выточить на токарном станке втулки, имеющие толщину стенок 5 мм. С их помощью опорные подшипники устанавливаются по углам рамы. На токарном станке вытачиваются передняя и задняя оси, образующие вкупе с подшипниками и втулками валы. Большая часть нагрузок у мотобуксировщика приходится на заднюю часть, поэтому задний вал нужно сделать ведущим, надев на него приводную звездочку, закрепленную сваркой. Она цепью будет соединена с коробкой передач.

Для изготовления гусеницы может подойти транспортерная лента шириной не менее 22 см, которую желательно усилить металлическими шинами. Можно также взять гусеницу от снегохода «Буран», однако для расширения ходовой части ее придется разрезать пополам и сделать вставки. Гусеничные траки можно сделать из твердой древесины или снять 3 каретки вместе с катками с того же «Бурана» и тоже распилить их и соединить вставками. На мотор и четырехступенчатую коробку скоростей ставятся шкивы, соединенные с помощью ременной передачи.

Руль желательно оснастить встроенными органами управления, такими как ручки сцепления и газа, а также переключатель коробки передач. Его можно снять со сломанного мопеда или скутера. Рукоять газа обычно крепится на правой стороне, а ручка переключения коробки передач и сцепления — на левой. Сам руль закрепляется на раме посредством двух труб, приваренных к имеющей вид буквы «П» вилке. Эта вилка закрепляется к задней оси стальными шайбами, прихваченными сваркой. В результате практически отсутствует разница между управлением мотобуксировщика и обычного мопеда.

Так можно сделать мотобуксировщик-толкач или любой другой мотобуксировщик своими руками. Разница только в навесном оборудовании. Для этого вполне можно применить различные детали и узлы с других технических устройств и механизмов, пришедших в негодность. В результате себестоимость его будет достаточно низкой.

Потребительские же качества самодельной мотособаки ничем не уступят модели, выпущенной самыми известными мировыми производителями.
