При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Содержание статьи

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

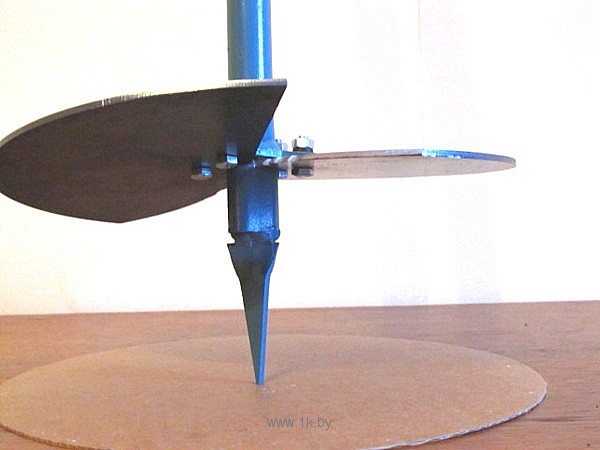

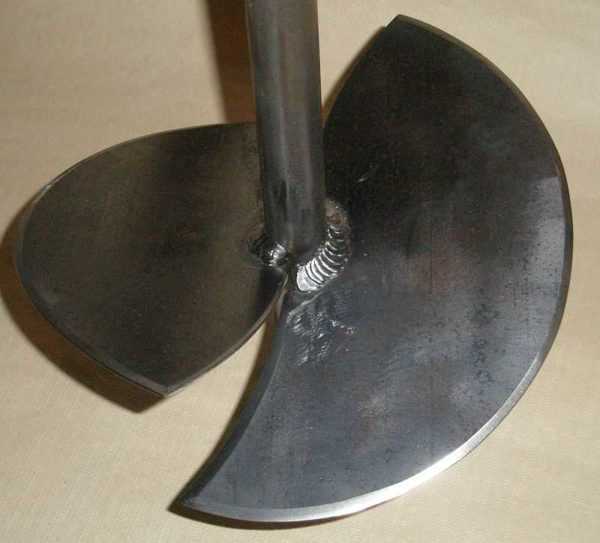

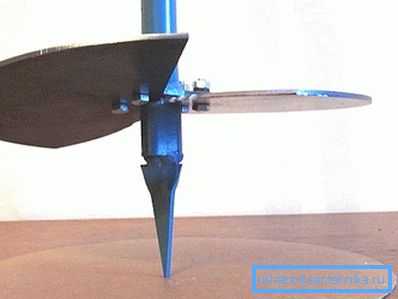

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

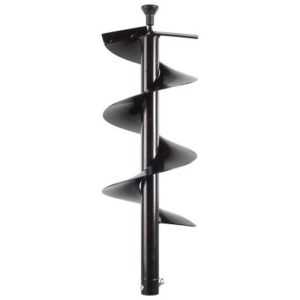

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

• Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

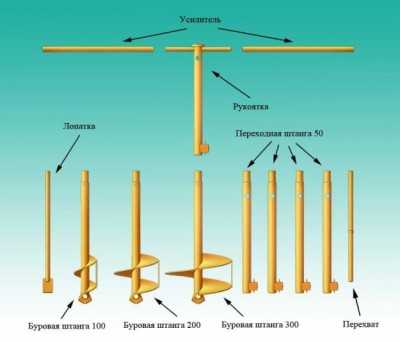

  Бур для столбов может быть со сборной штангой

• Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно.  Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
• Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
• Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;

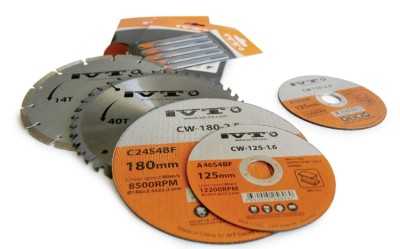

• пильного диска для болгарки подходящего диаметра.

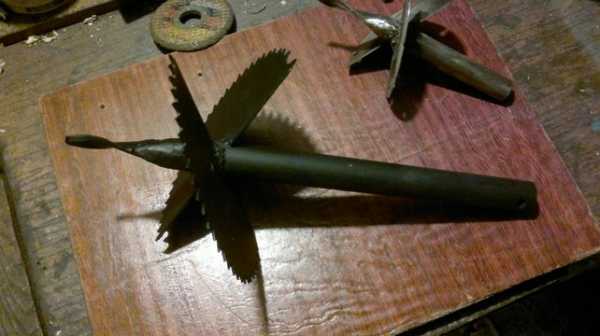

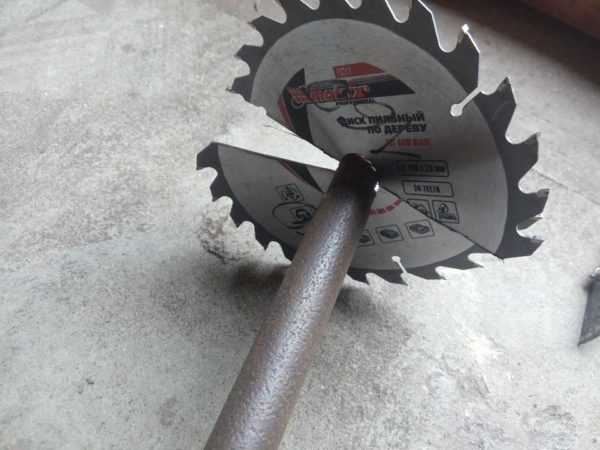

  Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали

Пика — один из вариантов наконечника

Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

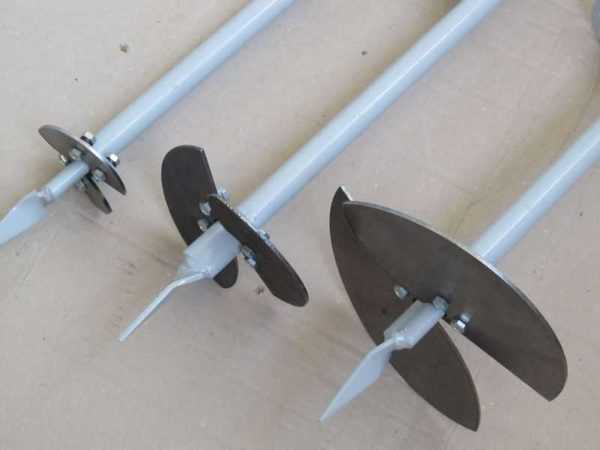

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

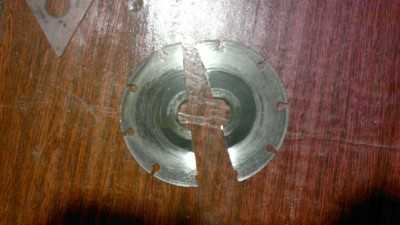

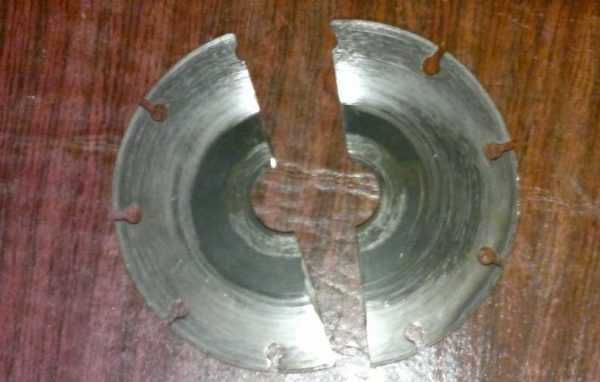

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

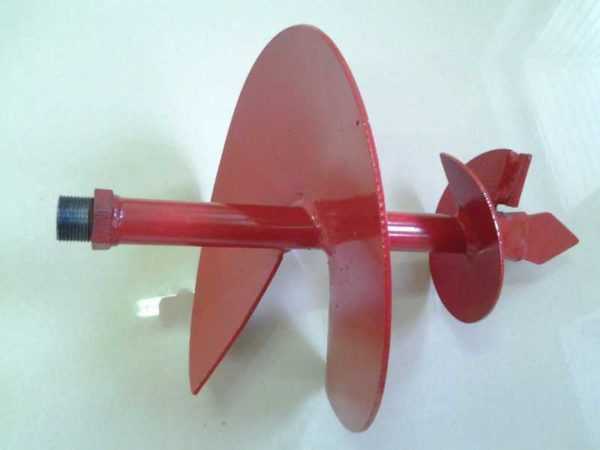

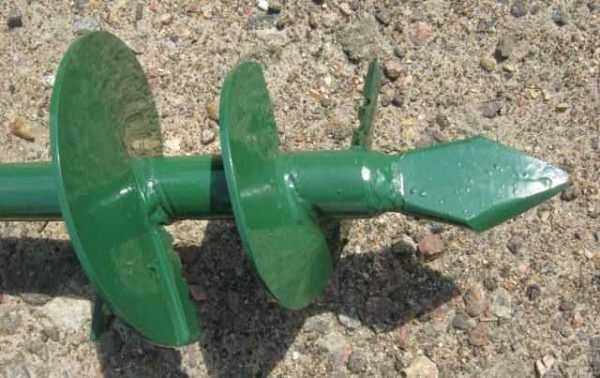

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

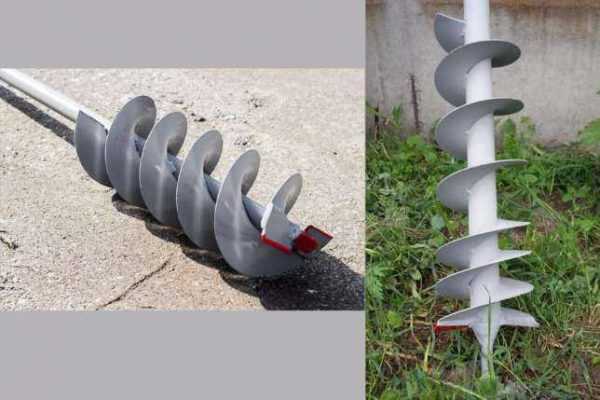

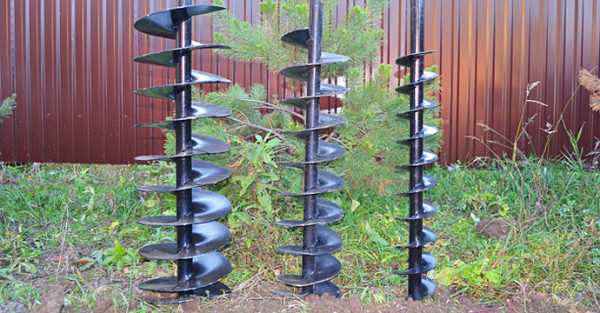

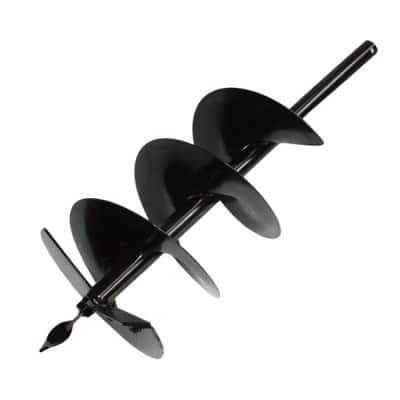

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

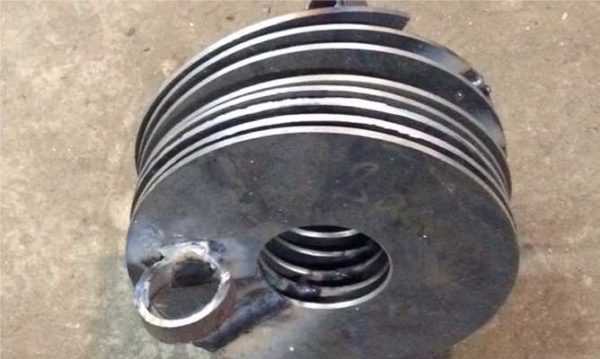

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

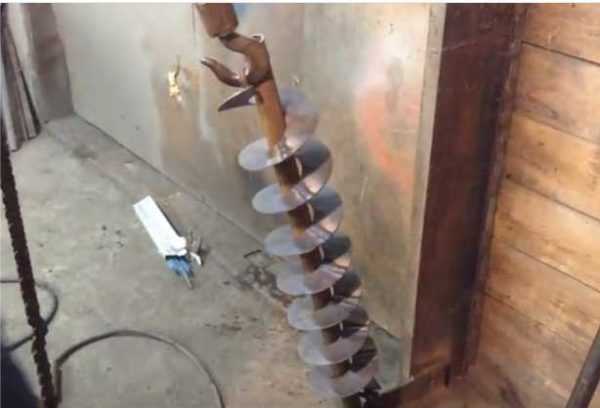

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

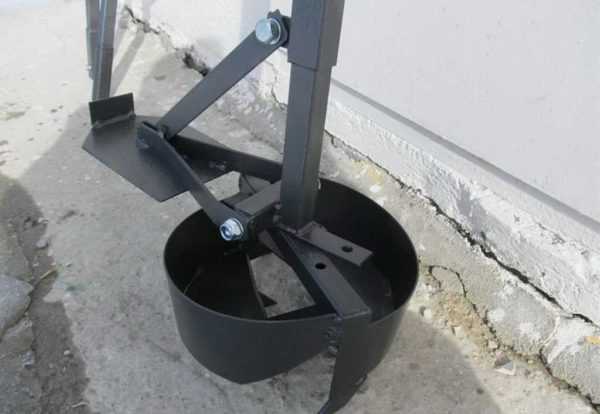

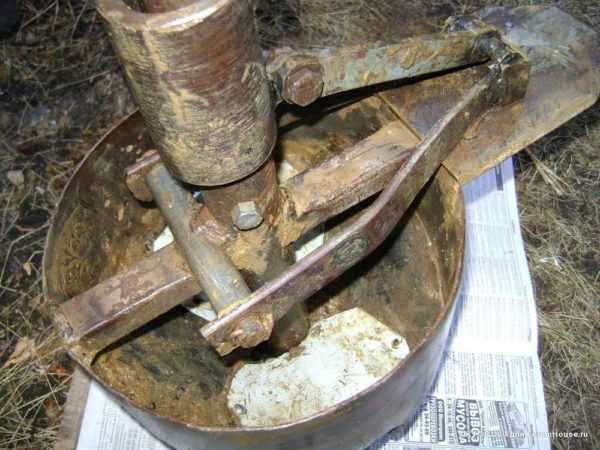

Более сложная конструкция

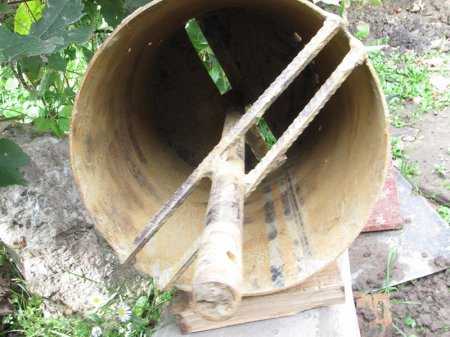

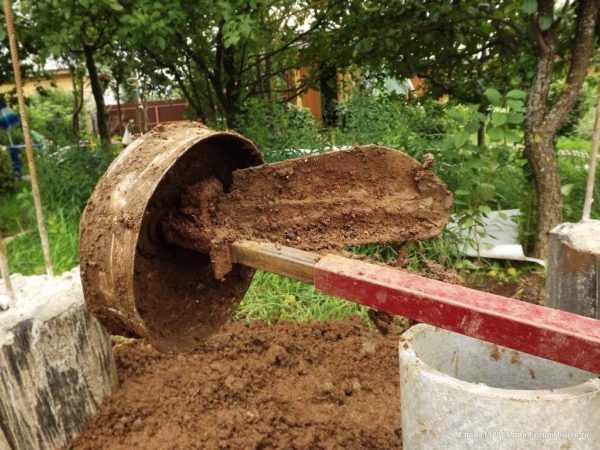

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

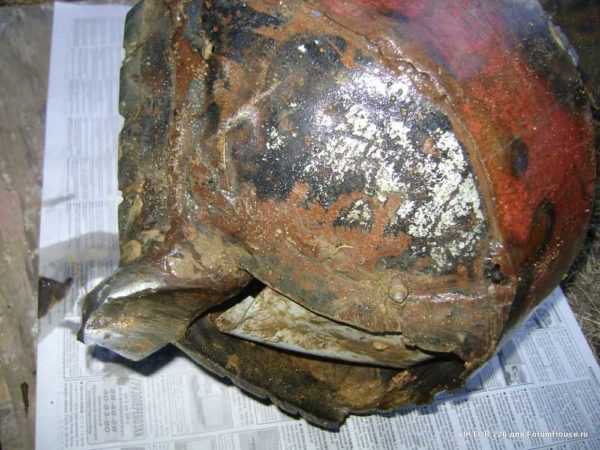

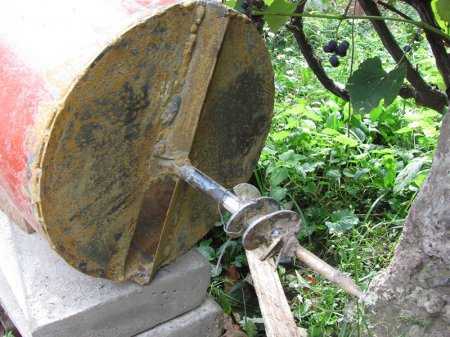

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

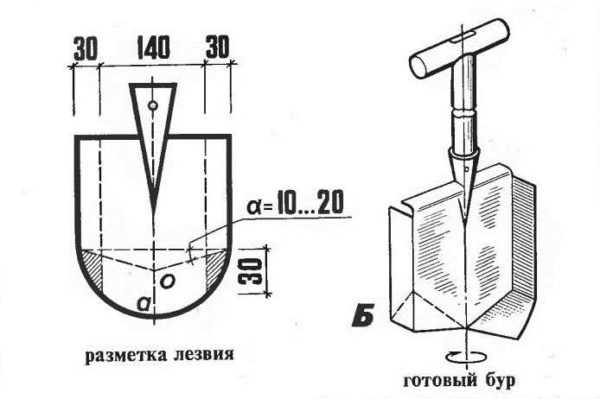

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

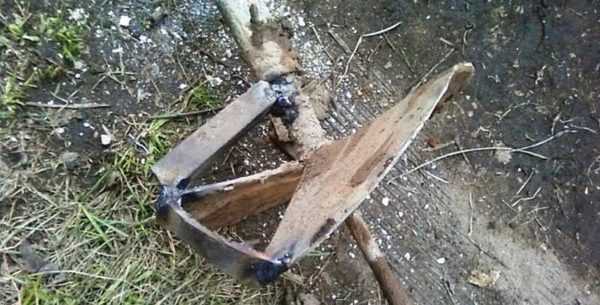

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

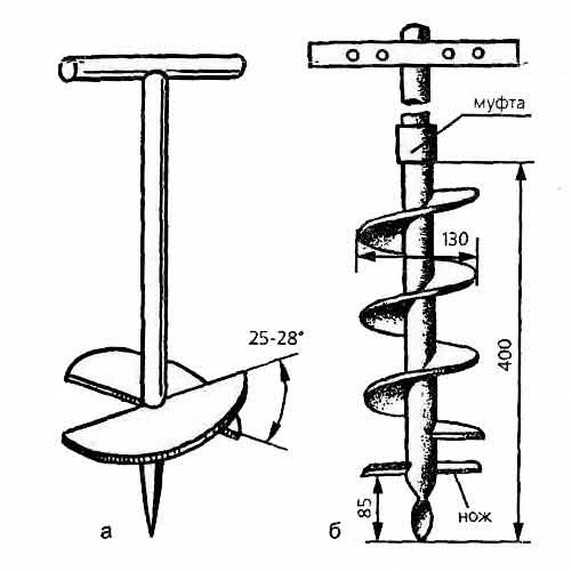

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

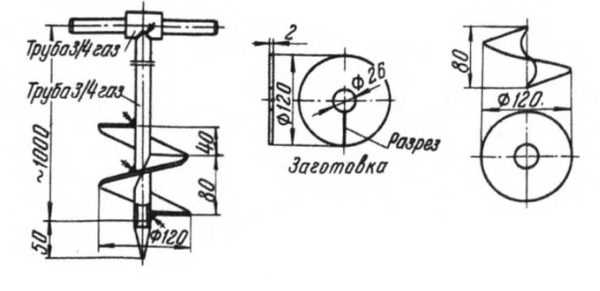

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы



stroychik.ru

Бур для скважины своими руками: инструкция и чертежи

На участках, которые используются только в качестве огорода и места для сезонных летних пикников, обустраивать дорогой глубинный водозабор – нецелесообразно. Подготовка документации и проведение работ требуют значительных вложений. Поэтому дачники используют традиционные методы обеспечения участка водой для полива – строят колодцы и забивают поверхностные скважины. Для оборудования неглубоких водозаборных точек не нужно получать разрешения, готовить технический план, а установку и бур для скважины можно сконструировать и собрать своими руками, используя готовые чертежи.

содержание h3 h4]

Самостоятельно можно обустроить неглубокий технический водозабор

Чтобы выбрать правильный способ забоя скважины и подготовить инструмент, необходимо минимум исходных данных:

1. Состав верхних слоев грунта – для каменистых пород лучше применять готовое заводское оборудование и доверить работу мастеру.
2. Наличие и глубина первых водоносных слоев – пробурить грунт самодельным буром можно на глубину до 20 – 25 м.

Виды буров для самостоятельного бурения неглубоких скважин на дачном участке

Выбор способа бурения зависит от количества влаги в грунте, его сыпучести и твердости. В плотных, не перенасыщенных верховодкой слоях, легче проводить забой вращательным шнековым способом. В качестве бурового наконечника применяют спиральный бур или бур-ложку – металлические стержни со спиральным или ступенчатым лепестковым режущим элементом. Ложка дополнительно оборудуется емкостью с целью удержания глины внутри инструмента и предотвращения осыпания внутрь ствола.

Ручной самодельный спиральный бур

Классический спиральный бур, изготовленный своими руками, применяют и в самодельных электрических или бензо-бурах для скважин. Инструмент соединяют с электродвигателем (шуруповерт, дрель, перфоратор) или корпусом бензопилы. Работать таким устройством гораздо легче и быстрее, чем вручную.

Когда работать приходится в песчаных или глинисто-песчаных слоях, вязком грунте с большим количеством воды, рыхлой осыпающейся породе – лучше применять ударный (канатно-ударный) способ. Для прохождения до 20 м используют наконечники, которые после удара под собственным весом углубляются в породу. Глина остается в емкости и поднимается на поверхность. Своими руками можно сделать любой из применяемых в ударном методе забоя скважин бур:

• Стакан, расширительный стакан.

• Иглу с фильтром.

Желонку несложно смастерить самостоятельно

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.

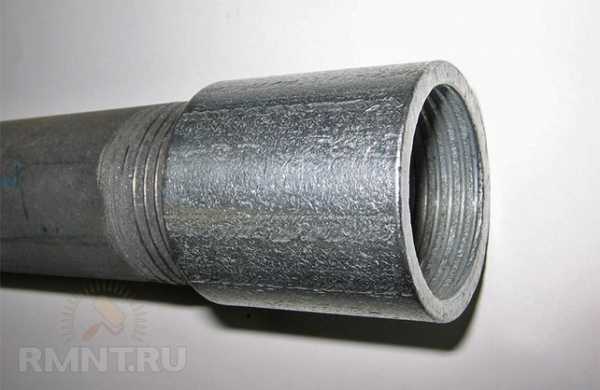

2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

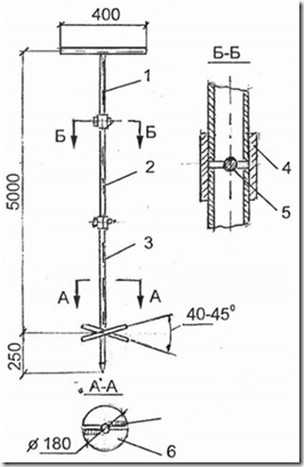

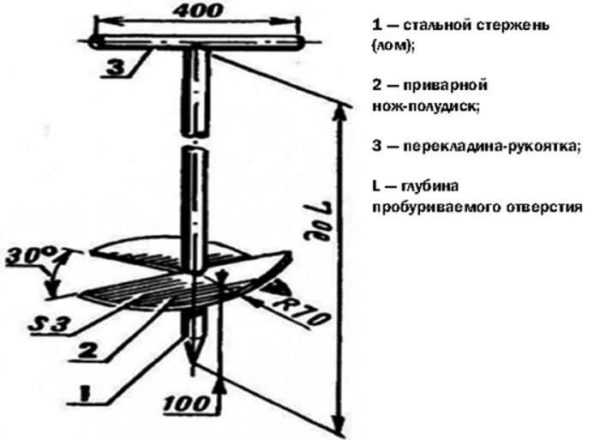

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Бур

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30^о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

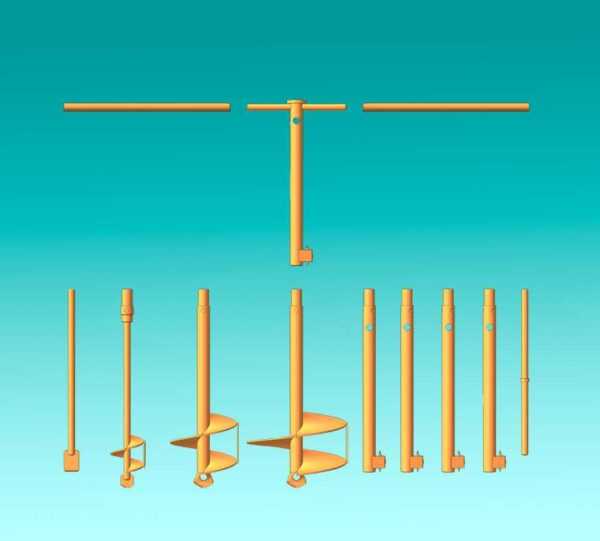

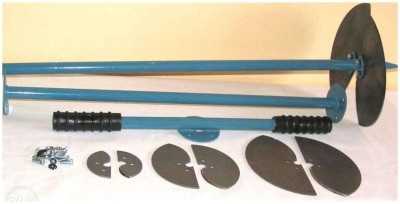

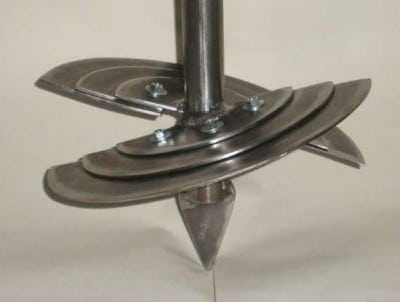

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

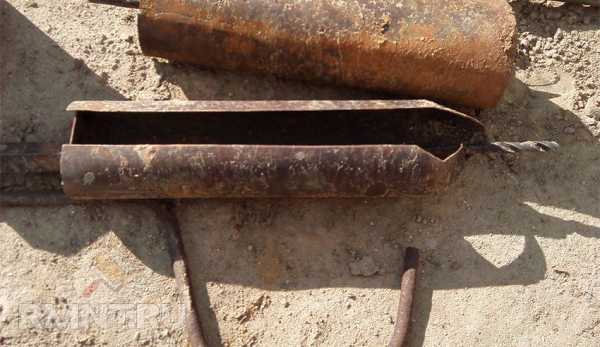

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Обычную ложку можно оборудовать наконечником-разрыхлителем для облегчения работы

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Вместо окна можно просто разрезать боковую стенку

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

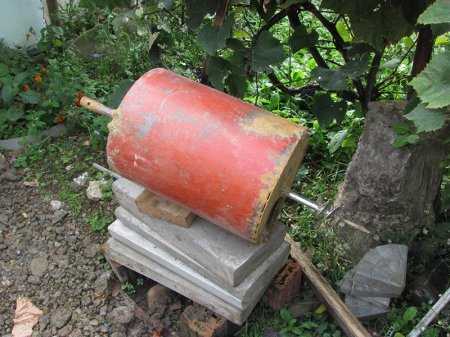

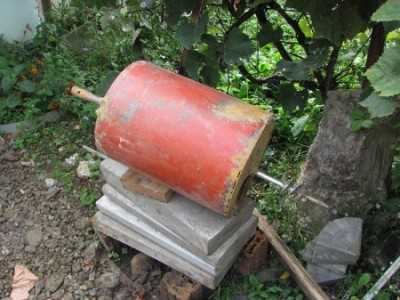

Металлический баллон

Изготовление буров для ударного способа пробивки скважин

В ударном методе используют два основных инструмента: желонку и стакан. Инструменты изготавливают из прочной стали или чугуна – из-за ударов штанги требования к прочности и стойкости к деформации снаряда повышены.

Схема изготовления пустотелых снарядов для ударной забивки скважин

Конструкционное отличие между стандартной желонкой и стаканом – в наличии клапанной системы и длине инструмента.  Оба типа бура для мелких скважин на воду могут быть сконструированы и собраны своими руками.

Желонка и стакан: простые инструменты своими руками

Стакан-бур изготавливают 2 видов: прямой и конусоподобный с расширением книзу. Бур с расширителем нужен для увеличения диаметра по ходу бурения. В качестве корпуса используют трубу необходимого диаметра с толщиной стенок от 2 мм. Верхний край заглушают и приваривают к соединительному элементу, который выполняет функцию крепежа к штанге. Нижний край оставляют цельным, или формируют несколько зубьев. Затачивают по направлению внутрь. На стенке вырезают одно или несколько узких овальных отверстий для выемки глины.

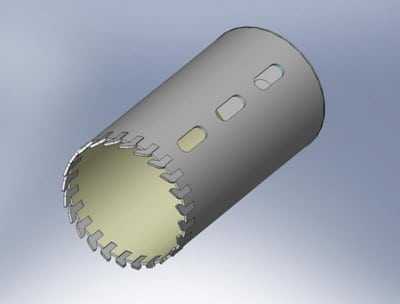

Такой бур-стакан для скважины на воду можно сделать своими руками из куска газовой трубы

Желонка – инструмент, состоящий из режущего стакана, шарнирного или шарового клапана, корпуса-резервуара и крепежа. Длина трубы для изготовления – до 2 м. Важно учитывать вес конструкции: масса снаряда должна быть достаточной для врезки в глину под собственным весом, но не стоит делать слишком тяжелый инструмент, ведь придется неоднократно поднимать его для отсыпки породы.

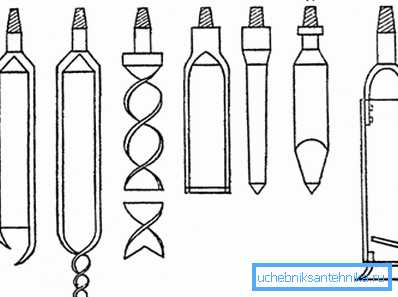

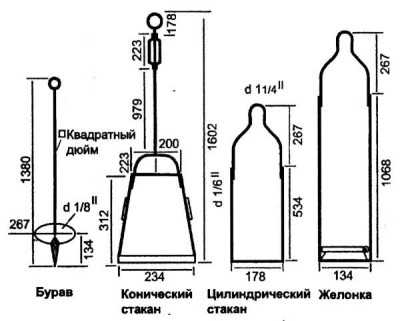

Чертежи инструментов дают возможность сравнить размеры разных типов буров

Нижний край оборудуют съемным стаканом, сверху обустраивают клапан. Выбирают конструкцию, для которой есть необходимые инструменты. Шаровидный запор выполняют из металлического тяжелого шара, упирающегося в сужающийся конус.

Конструкция сферического клапана

Плоский клапан изготавливают из шарнира-крепежа и пластины, равной внутреннему диаметру трубы. Иногда формируют двухлепестковый запор.

Клапан на крепеже

Функция клапанной системы – удержание внутри устройства глины из пробуренной шахты.

Игла: острый бур и обсадная колонная из одной трубы

Самый экономичный способ устроить водоснабжение – сделать бур-иглу для песчаной абиссинской скважины. Инструмент – одновременно бур и обсадная труба. После завершения работ устройство остается внутри ствола в качестве обсадной колонны.

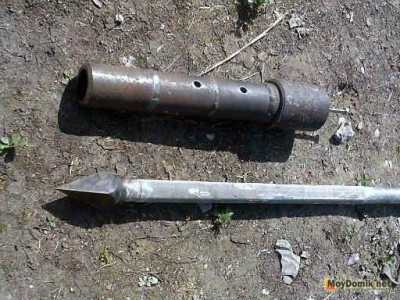

Игла-бур, сделанная своими руками

Толстостенная труба оборудуется фильтром и острым наконечником. По верхнему краю нарезают резьбу для соединения со следующим элементом обсадной колонны. Наконечник из прочной стали приваривают к основанию. Форма ударного наконечника может быть разной: гладкий конус, многогранник, сужающийся книзу. Специалисты советуют выбирать готовые наконечники из закаленной стали – такой бур достаточно острый, не сломается в твердом грунте.

Многогранный бур приваривают к основанию

Формируют фильтр. На нижней части трубы длиной до 1 м, отступив 30 см от соединения с наконечником, начинают просверливать отверстия диаметром до 4-5 мм. Сверло держат под углом к стенке: оптимальный наклон – 45^о. Расстояние между отверстиями в ряду – 3-5 см, междурядный интервал – до 5 см.

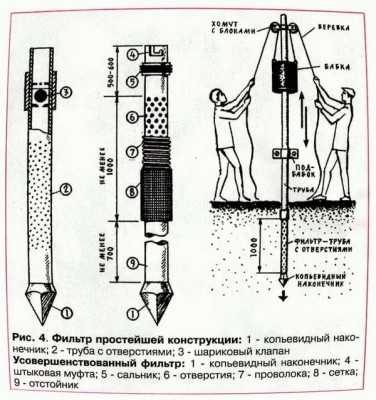

Схема изготовления иглы

Поверх части трубы с отверстиями наматывают мелкоячеистую стальную или полиэтиленовую сетку. Фиксируют фильтр стальной проволокой, припаивая витки к основанию, или крепят хомутами.

Мелкая сетка не пропустит внутрь трубы ил, песок и грязь

К верхней части трубы при прохождении на глубину до 1,5 м, прикручивают следующий кусок обсадной колонны и продолжают проходку грунта до необходимой глубины.

Видео: комбинированный бур для скважин из остатков труб

Конструкцию бура для неглубоких садовых скважин можно изменять. На видео – как сделать комбинированный бур для скважин и садовых работ своими руками за 45 минут.

Самодельный снаряд может пригодиться не только для обустройства скважин: если использовать диски и трубы большего диаметра, то получится инструмент для формирования углублений для высадки деревьев, установки столбиков и свай. Для забоя глубоких скважин, воду из которых будет можно использовать не только как техническую, но и для питья, лучше использовать заводские инструменты и не проводить бурение без помощи специалистов. Некачественный инструмент может сломаться и застрять в стволе, и извлечь его на поверхность не удастся – всю работу придется переделывать.

strmnt.com

Бур для скважины своими руками: как сделать правильно

Отсутствие в загородном доме централизованного водопровода, колодца или скважины значительно усложняют жизнь. Один из оптимальных вариантов, чтобы обеспечить дом питьевой водой достойного качества – изготовить бур для скважины своими руками и самостоятельно пробить скважину. Такой способ возможен только в том случае, если водоносные жилы залегают на небольшой глубине, а почва сравнительно мягкая, тогда Вы можете сделать всю работу самостоятельно. В противном случае без помощи специалистов с профессиональными бурильными установками, для обустройства колодца или скважины под воду, обойтись будет очень сложно.

Чтобы бурить неглубокую скважину до 20 метров в мягком грунте, можно использовать самодельный бур для скважины. На данный момент существует несколько типов таких установок, которые мы рассмотрим в нашей статье. Также расскажем, как сделать самому бур для бурения скважин.

Что собой представляет установка для скважин своими руками

Далеко не всегда возможно оборудовать загородный дом артезианской скважины. Главная причина – отсутствие финансовых возможностей. Тем более, если дом используется в теплое время года, то такая конструкция нецелесообразна. Чтобы найти воду своими руками для небольшого домика, достаточно оборудовать неглубокую скважину в верхних водоносных слоях.

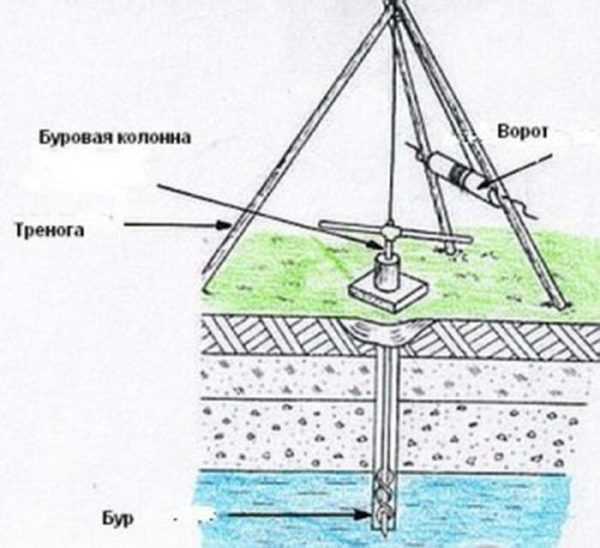

Малогабаритная буровая установка

Главные условия для бурения скважин на воду являются:

• грунтовые воды не должны залегать глубже от поверхности, чем на 20 метров;
• в процессе бурения не должно быть твердых пород, поскольку самодельная установка может бурить только мягкую почву.

Для того чтобы изготовить самостоятельно такое оборудование, нужно обладать знаниями, а также слесарным опытом. Для того, чтобы облегчить работу, рекомендуем воспользоваться нашими советами. На данный момент существуют три типа буровых установок, о которых мы расскажем в нашей статье. Но самостоятельно можно сделать два из них – это вращательные и ударно-канатные.

Ударно-канатные проще в изготовлении, поскольку для этой работы не нужно применять никакое сложное оборудование. Для этого нужно просто сделать несложную установку из тех материалов, которые наверняка есть у Вас. Кроме того, сделать скважину при использовании данного типа оборудования можно даже самостоятельно, Вам не нужны будут помощники.

Процесс бурения заключается в том, что с большой высоты вниз опускается труба, на конце которой есть острый наконечник. Другой конец этой трубы нужно привязать канат и закрепить к корпусу. На практике это выглядит следующим образом: при падении трубы с высоты и удара о почву, часть грунта отслаивается и поднимается вверх. Таким образом, происходит процесс углубления. Так продолжается до тех пор, пока не получиться скважина достаточной глубины. После того, как сделаете несколько ударов, трубу нужно поднять наверх для того, чтобы удалить грунт, который находится внутри трубы. На поверхность нужно вытащить с помощью лебедки. Чтобы прочистить, нужно использовать тяжелый молоток, которым бьют по корпусу трубы. Данный способ известен очень давно, он использовался еще в Древнем Китае.

Для вращательного типа бурения используется бур. Он врезается в почву вращательными движениями, а также подает наверх грунт. Для такого типа бурения Вам потребуется помощь по крайней мере одного помощника. Вместе с помощником, который находится на другой стороне штанги, Вы должны крутить с помощью лома или металлической трубы.

Такой метод характеризуется высоким уровнем продуктивности. Если грунт мягкий, скважину возможно пробурить на протяжении очень короткого времени. Для установки нужны будут бур соответствующего диаметра, штанги, которые будут использоваться по мере углубления, а также трубы или ломы, чтобы привести в движение установку.

Можно использовать два типа бура: ложковый и спиральный. Сделать их можно самостоятельно. Об этом мы расскажем в нашей статье.

Как сделать ударный бур

Чтобы сделать своими руками ударный бур, нужно полностью следовать нашим рекомендациям. С его помощью Вы сможете значительно сэкономить на обустройстве скважины.

Первое, что нужно сделать – это соорудить треногу в том месте, где будете бурить. Она должна быть высотой примерно 3 метра. Сверху закрепляем канатный блок. Чтобы поднимать трубу (патрон), нужно использовать лебедку, поскольку имеет достаточно большой вес. Лебедку закрепляем на одну из опор треноги.

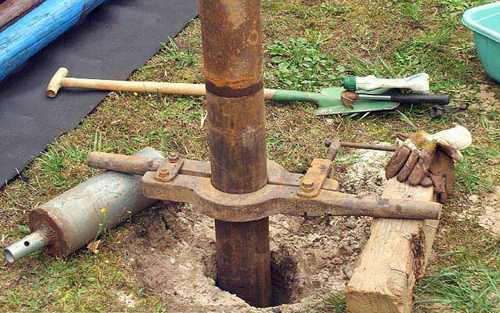

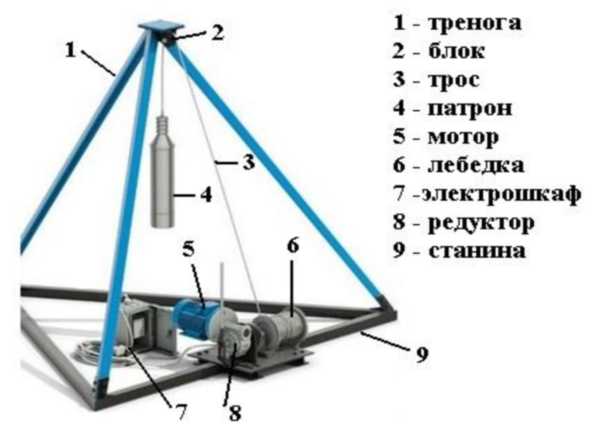

Установка для ударного бурения скважины

Чтобы сделать патрон для данной конструкции, нужно использовать толстостенную трубу. Она должна быть достаточно тяжелой, чтобы могла пробивать почву. Нижний конец нужно хорошо заострить, а сверху делаем отверстие, где будет крепиться канат для поднимания и опускания. Нижняя часть будет подвергаться сильным нагрузкам, поэтому, чтобы она в процессе работы не деформировалась, её нужно хорошо закалить. Затачивать можно несколькими способами. В первом случае только стенку, а во втором – сделать зубцы.

Чтобы было проще вынимать почву из патрона, который накапливается в процессе, в верхней части нужно проделать радиальные отверстия или прорези.

Для того чтобы работа была более продуктивной, по возможности можно использовать более мощную лебедку, соответственно патрон можно сделать тяжелее. Сверху можно установить грузы из стали.

Как изготовить винтовой бур

Спиральный бур еще называют шнековым. Для того, чтобы его сделать самостоятельно, потребуется толстостенная труба, которая будет использоваться в качестве вертикальной штанги, режущий инструмент из твёрдосплавного материала внизу трубы, а также витков спирали вдоль всей штанги. Для витков нам потребуется закаленная сталь.

Чертеж винтового бура

Чтобы углубляться в грунт, устройство нужно вращать. В процессе режущая часть будет врезаться в почву, а витки подавать грунт на поверхность. Таким образом, грунт, который выталкивается на поверхность, будет создавать дополнительный груз при бурении. Чтобы эффективность была максимальной, бур нужно периодически вынимать на поверхность и прочищать.

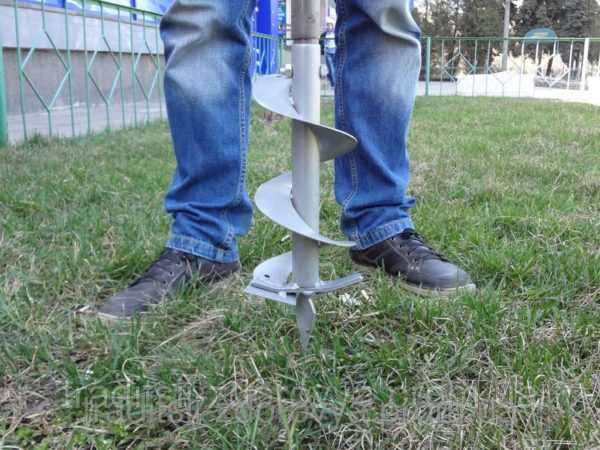

Пример шнекового бура

Одним из самых простых и часто используемых типов самодельных буров является дисковый. Чтобы его сделать, нужна будет толстостенная труба и диск из стали. Толщина диска должна быть от 4 до 6 мм диаметром, соответствующим диаметру скважины.

Нижняя часть трубы затачивается, можно приварить острый наконечник из закалённой стали. Диск нужно распилить пополам. Внешнюю часть обеих половин нужно хорошо заточить или сделать зубцы. Затем их привариваем с разных сторон к штанге. Расстояние от диска к наконечнику должно быть 12,5 см. Они должны располагаться к продольной оси под углом 70⁰, таким образом, между половинками получиться угол 40⁰.

Сверху на вертикальной штанге делаем резьбовую муфту для того, чтобы наращивать длину бура в процессе углубления.

При изготовлении шнека лучше подойдет диск циркулярной пилы. При этом нужно, чтобы диаметр был подобран правильно в соответствии с диаметром будущей скважины.

Изготовление винтового бура – процесс сложнее. Для его изготовления нам потребуются стальные полосы, которые в процессе нагревания скручиваются. Соседние витки должны располагаться на расстоянии друг от друга равной ширине лопасти.

Как сделать ложковый бур

Если Вы хотите сделать скважину в мягких породах грунта, лучше всего для этого дела подойдет такой тип бура. Бур-ложка разрыхляет грунт одновременно внизу и по бокам отверстия. Почва собирается в цилиндрическом корпусе, поэтому нужно иногда вытаскивать бур и прочищать от накопившейся почвы.

Для изготовления также потребуется толстостенная труба соответствующего скважине диаметра. В процессе изготовления нужно будет использовать сварочный аппарат, а также слесарные инструменты.

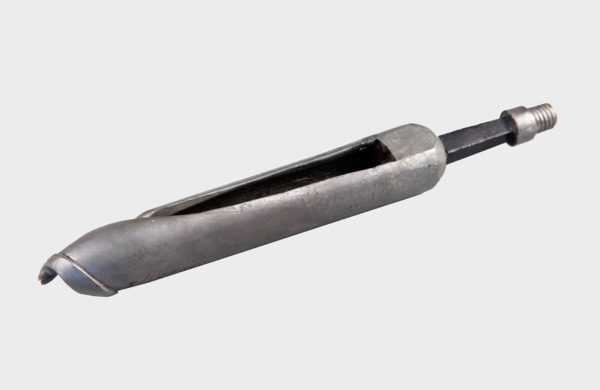

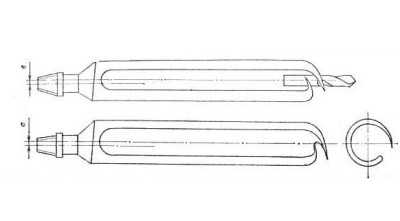

Образец ложкового бура

В трубе делаем продольный надрез, затем придаем трубе вид, напоминающий ложку. Для этого используется тяжёлый молот и лом. Нижнюю часть нужно заточить и приварить по центру толстое сверло. Сверху привариваем штангу таким образом, чтобы она была сдвинута в сторону примерно на 1 сантиметр. Все части, которые будут участвовать в разрезании грунта, нужно закалить. Размер выреза подбирается в соответствии твердости грунт. Чем мягче и суше грунт, тем размер должен быть меньше.

kolodeconline.ru

Бур для скважины своими руками – чертежи

Различные земляные работы, а также бурение скважин могут проводиться как автоматизированной буровой установкой большой мощности и с большой глубиной бурения, так и небольшим ручным буром. В тех случаях, когда необходимо выполнить глубокую скважину на воду, без крупной передвижной буровой установки обойтись не удастся. Однако в ряде случаев можно обойтись небольшим самодельным буром.

Содержание:

1. Применение ручного бура
2. Конструкция бура, особенности

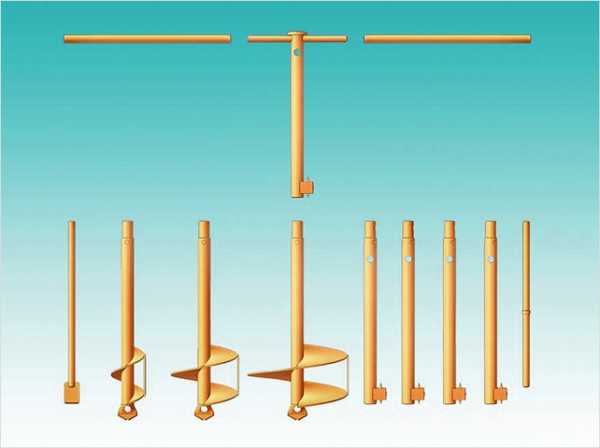

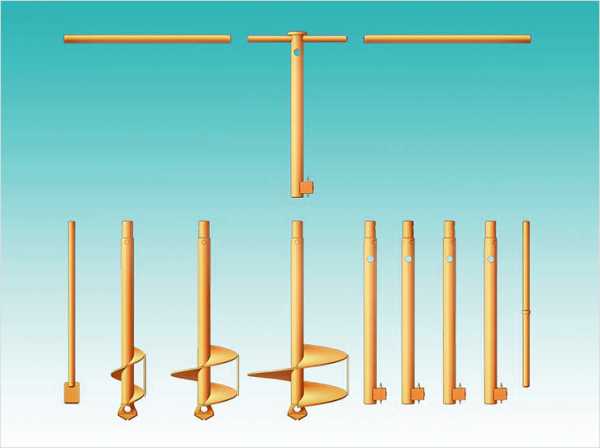

3. Разъемная буровая труба
4. Спиральный и ложковидный бур

Применение ручного бура

Бур для скважины небольших размеров сможет быть полезен не только для бурения самодельных скважин для воды, но и при выполнении других земляных работ на участке: для установки опорных столбов, возведении временных конструкций и прочих работ, где необходимо выполнить обычную лунку небольшого диаметра. Буры такого типа не получится применять на твердой или каменистой почве, но с их помощью можно сделать скважину до 20 метров глубиной. Глубина скважины будет зависеть и от характеристик почвы, но в первую очередь от прочности разъемной буровой трубы.

Буровая труба — один из главных элементов конструкции ручного бура в том случае, если стоит задача устроить довольно глубокую скважину. Длина трубы будет увеличиваться по мере того, как сам бур будет уходить в почву. Есть также и предел физических возможностей, после которого выемка почвы и прокручивание резца будет довольно проблематичным.

Конструкция бура, особенности

Немаловажным конструктивным элементом ручного бура станет также ручка, которая отвечает за удобство использования. Она может быть рассчитана как на одного человека, так и на двоих, в зависимости от сложности почвы и глубины бурения.

Соединение ручки и верхней части разъемной буровой трубы производится сваркой, а прокат, из которого ручка будет выполнена, должен иметь хороший запас прочности, чтобы выдержать высокую нагрузку, не пружинить и не демпфировать прикладываемое усилие.

Разъемная буровая труба

Остановимся вначале на технологии изготовления этих двух элементов. В зависимости от того, для каких целей будет применяться бур, размер штанги, буровой трубы, может быть различным. Для посадки кустарников и вкапывания столбов будет достаточно полутораметровой трубы. Длиннее ее делать не всегда имеет смысл, поскольку длина штанги обратно пропорциональна способности металла сопротивляться усилию на скручивание. Слишком длинная штанга, состоящая из одной секции, будет попросту неудобной в работе. Если же глубина лунки или скважины превышает полтора метра, тогда есть смысл делать разъемное соединение. Длина секции разъемной штанги может быть 1-1,2 м. Этого вполне достаточно, чтобы подобрать необходимую длину буровой трубы и постепенно наращивать ее по мере продвижения в глубину.

Если необходим длинный буровой стержень, тогда можно поступить по нескольким сценариям:

1.  Оптимальный вариант для соединения штанг между собой — резьбовая муфта. Внутри каждой из секций нарезается резьба в соответствии с размерами трубы, изготавливается резьбовая муфта необходимой длины. Чтобы исключить самопроизвольное раскручивание соединения, применяют шплинтовой фиксатор. Просто и надежно.
2. Если диаметр буровой трубы не сильно большой, к торцам каждой из секций можно приварить болт и гайку соответствующего диаметра. Такой вариант проще, но он менее надежен, поскольку сварочное соединение на тонкостенной трубе может иметь недостаточную прочность. Да и с фиксацией резьбового соединения придется поиграться.
3.  Самый простой метод — нарезать муфты из трубы большего диаметра, чем сама штанга, после этого на одном конце секции муфта наглухо приваривается к трубе, с другой стороны в муфту свободно входит следующая секция, а чтобы секции не проворачивались, поперек вставляется болт и фиксируется с другой стороны гайкой.

Чтобы изготовить бур для скважин своими руками чертежи которого мы привели на страничке, естественно, одной штанги будет недостаточно.

Спиральный и ложковидный бур

Основным рабочим органом все же будет нож для бурения. Изготовит его можно тоже несколькими способами. Выбор конкретного способа зависит от типа почвы, глубины бурения и мастерства при изготовлении ножа для бура своими руками. Есть три доступных для изготовления типа ножа:

1.  Листовой спиральный короткий бур. Самая простая конструкция. Диаметр бура выбирается произвольно, в зависимости от поставленных задач, только стоит учесть, что чем больше будет диаметр бура, тем тяжелее буде вращать ручку. Такой нож выполняется из листового металла толщиной 1,5-3 мм. Режущая поверхность затачивается, а кромки располагаются под углом 35-40 градусов к буровой трубе.
2.  Фактически тот же эффект будет достигнут, если найти старые металлические диски от циркулярной пилы. Они не гнутся, но их можно разрезать пополам и расположить половины под тем же углом, что и простом спиралевидном буре.
3.  Более амбициозная конструкция — бур ложкового типа. Его не используют для устройства мелких скважин. Как правило, ложковидным буром бурят скважины на воду до 20 метров глубиной. Фото и чертежи такого бура представлены на страничке.

Такой бур выполняется из трубы диаметром, который будет достаточным для размещения в скважине оборудования, а длина бура может быть до метра. На конце такого бура приваривается сверло большого диаметра для центровки и правильного направления бурения.

Таким образом можно выполнить бур для скважины своими руками с небольшими временными м финансовыми затратами. Хорошей и продуктивной работы!

Читайте также Водоочистка скважинной воды для коттеджа

nashprorab.com

Как сделать бур для скважины своими руками

Из года в год все больше людей приходят к выводу, что сделать скважину на своем приусадебном либо дачном участке несложнее всего без привлечения экспертов. Это разрешает сэкономить большие средства на работе, но оборудование и оснастка для бурения стоят довольно много. Как раз исходя из этого самое рациональное решение – сделать раму, подъемный механизм и бур для скважины своими руками.

без сомнений, ответственной частью всей системы есть бур – без него нереально бурить скважину. Хорошее приспособление существенно облегчает работу, и этому вопросу направляться выделить самое внимание.

Основные изюминки изготовления буров разного типа

Перед тем как приступить к работам, необходимо решить, какой бур для бурения скважин оптимальнее подходит к вашим условиям. Узнать это возможно, проконсультировавшись у экспертов, осуществляющих услуги по бурению, либо у тех, кто самостоятельно делал источник. Рассмотрим пара самых распространенных, хорошо зарекомендовавших себя вариантов.

Спиральный бур

Таковой инструмент частенько употребляется экспертами-специалистами, что говорит об эффективности и надежности данного типа конструкции. Не обращая внимания на кажущуюся сложность, его возможно изготовить и дома, и пускай самодельный бур для скважин не будет прекрасным и аккуратным, но со своей основной функцией он справится превосходно.

Процесс его изготовления достаточно несложен, для этого пригодятся болгарка, сварочный аппарат и нужные материалы.

Инструкция по изготовлению выглядит приблизительно так:

• Сначала подбирается стальной круг либо прочная толстостенная труба, которая и будет основной осью приспособления. Заготовка должна быть достаточно прочной, поскольку нагрузки на оборудование в ходе бурения высоки.
• Потом нужно изготовить направляющий наконечник, в случае если у вас имеется готовая деталь, то данный пункт возможно пропустить. В случае если же его нет, берется полоса металла, нагревается и загибается в спираль, по окончании чего один конец обрезается для придания острой формы наконечнику, в итоге должно оказаться что-то, подобное изображенному на фото:

• Потом в торце трубы либо круга делается прорезь таковой ширины, дабы в том направлении вставлялся наконечник, по окончании чего детали свариваются.
• Следующим этапом есть изготовление режущей спирали. Дома сложно выгнуть полосу металла, но выйти из обстановки возможно достаточно : уже использованный диск по дереву или бетону и разрезается пополам, по окончании чего половинки привариваются приятель напротив приятеля под углом 20 градусов. В большинстве случаев хватает 1-2 дисков диаметром 180-200 мм.

• Потом стоит позаботиться о креплении бура к ручке и удлиняющих секциях, поскольку он будет работать на большой глубине. оптимальнее

uchebniksantehnika.ru

Бур для скважины: как сделать своими руками

Бурение скважин на воду в мягких грунтах можно выполнять без вызова специализированных бригад, делая это своими силами. Глубина скважины не может превышать двадцати метров, этого достаточно для забора хорошей воды. Бурение вполне возможно, если сделать бур для скважины своими руками, приложив некоторое старание и имея необходимые инструменты, умение обращаться с металлом, сварочным оборудованием и слесарными инструментами.

Основными рабочими элементами самодельного бура являются: буровая труба, которая должна быть разъемной для удобства работы с нею, а также рукоятка, позволяющая производить бурение одному-двум работникам. Но основным рабочим органом все же служит металлический бур, который изготавливается в различных вариантах.

Прежде, чем начинать работу по изготовлению инструмента для бурения скважины, следует определиться с его типом и выполнить его чертежи.

Буры спирального типа

Ручной бур спирального типа сделать своими руками достаточно несложно, если заранее подготовить необходимые материалы и инструменты. Подбирается основной элемент конструкции в виде длинной трубы небольшого диаметра либо металлического стержня, после чего к нему привариваются два полудисковых ножа на расстоянии около 200 миллиметров от нижнего заостренного края.

Ножи изготавливаются из разрезанного пополам металлического диска и привариваются к трубе или стержню под углом около 20° к горизонту. Располагаются они напротив друг друга, что в итоге составит оптимальный для бурения угол. Нижние кромки полудисковых режущих элементов хорошо затачиваются для облегчения резания почвы. От этого зависит и скорость и простота выполнения работы.

Классическая схема строения бура спирально типа

Принцип работы спирального бура состоит в том, что во время вращения осевого элемента, выполняемого при помощи рукояти, полудисковые ножи врезаются в почву и разрыхляют ее. Через определенное количество пройденных вглубь почвы сантиметров, что определяется опытным путем, буровая конструкция вытаскивается, и разрыхленная земля ссыпается в стороне от будущей скважины. Далее операция повторяется вновь вплоть до достижения нужной глубины скважины и достижения поставленной задачи – бурения скважины на воду.

Очищается ручной бур от налипшего грунта также несколько в стороне от места выполняемого бурения, после чего он вывозится с участка. С увеличением глубины производства работ производится наращивание длины штанги бура. Отдельные элементы штанги надежно соединяются при помощи резьбового соединения или крепления шплинтами, а для облегчения процесса подъема штанги дополнительные ее звенья снимаются.

Самодельные буры спирального типа прекрасно справляются с рыхлым грунтом, который содержит небольшое количество гравия и мелких камней. Такой конструкцией можно пробурить рабочую скважину на воду глубиной до второго горизонта водоносного слоя.

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

Ложковый бур

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Нижняя часть конструкции делают в виде загибающегося ковша, кромки по направлению вращения бура затачиваются. К корпусу ложкового бура может быть приварено сверло для обеспечения направления движения, его диаметр – до 36-ти миллиметров.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

• металлическую трубу нужного диаметра;
• металлические уголки;
• углошлифовальную машинку;
• слесарные тиски;
• рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

Режущие кромки бура выносятся наружу при помощи металлических уголков, на которых надо делать прорези длиной до 40-ка миллиметров и шириной, которая равна толщине стенок баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Самодельный бур для канатно-ударного способа бурения

Ударный бур выглядит как труба из толстой стали, диаметр которой соответствует требуемому диаметру скважины. Сверху к трубе по осевой линии приваривается металлическая полоса с отверстием для крепления подъемного каната, нижний торец затачивается по кольцу, либо на нем вырезаются косые зубцы. По возможности торцевая часть бура закаляется в печи.

Конструкция бура Канатно-ударного типа

Ударно-забивной способ применяется гораздо реже, чем роторный или ложковый способ бурения скважин. Дело в том, что рыхлые и водянистые грунты плохо удерживаются внутри стального стакана, резко снижая производительность работ.

vodosistema.ru

как достать мотобур, стоимость, видео-инструкция по бурению, фото

С каждым годом все больше людей приходят к выводу, что сделать скважину на своем приусадебном или дачном участке проще всего без привлечения специалистов. Это позволяет сэкономить значительные средства на работе, но оборудование и оснастка для бурения стоят очень много. Именно поэтому самое рациональное решение – сделать раму, подъемный механизм и бур для скважины своими руками.

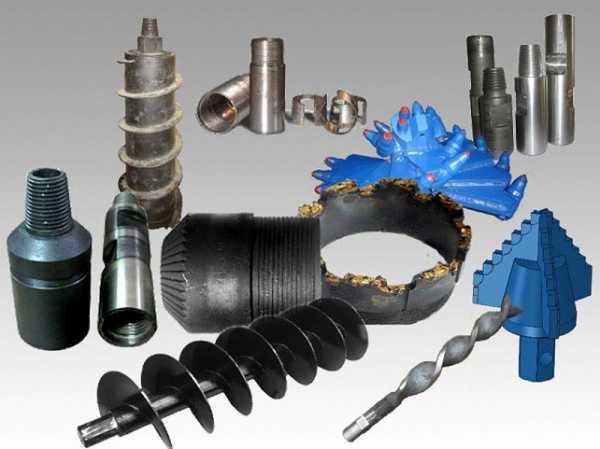

Своими руками можно сделать буры с самой разнообразной конфигурацией

Несомненно, важнейшей частью всей системы является бур – без него невозможно бурить скважину. Хорошее приспособление значительно облегчает работу, и этому вопросу следует уделить самое пристальное внимание.

Основные особенности изготовления буров различного типа

Прежде чем приступить к работам, нужно решить, какой бур для бурения скважин лучше всего подходит к вашим условиям. Выяснить это можно, проконсультировавшись у специалистов, осуществляющих услуги по бурению, или у тех, кто самостоятельно делал источник. Рассмотрим несколько самых распространенных, хорошо зарекомендовавших себя вариантов.

Спиральный бур

Такой инструмент очень часто используется специалистами-профессионалами, что говорит об эффективности и надежности данного типа конструкции. Несмотря на кажущуюся сложность, его можно изготовить и в домашних условиях, и пусть самодельный бур для скважин не будет красивым и аккуратным, но со своей основной функцией он справится отлично.

Процесс его изготовления достаточно прост, для этого понадобятся болгарка, сварочный аппарат и необходимые материалы.

Инструкция по изготовлению выглядит примерно так:

• Вначале подбирается стальной круг или прочная толстостенная труба, которая и будет основной осью приспособления. Заготовка должна быть достаточно прочной, так как нагрузки на оборудование в процессе бурения весьма высоки.
• Далее необходимо изготовить направляющий наконечник, если у вас есть готовая деталь, то этот пункт можно пропустить. Если же его нет, берется полоса металла, нагревается и загибается в спираль, после чего один конец обрезается для придания острой формы наконечнику, в итоге должно получиться что-то, подобное изображенному на фото:

Наконечник будет направлять приспособление прямолинейно

• Далее в торце трубы или круга делается прорезь такой ширины, чтобы туда вставлялся наконечник, после чего детали свариваются.
• Следующим этапом является изготовление режущей спирали. В домашних условиях сложно выгнуть полосу металла, но выйти из ситуации можно довольно просто: берется уже использованный диск по дереву либо бетону и разрезается пополам, после чего половинки привариваются друг напротив друга под углом 20 градусов. Обычно хватает 1-2 дисков диаметром 180-200 мм.

• Далее стоит позаботиться о креплении бура к ручке и удлиняющих секциях, ведь он будет работать на значительной глубине. Лучше всего использовать резьбовые соединения, которые для обеспечения большей надежности дополнительно фиксируются шплинтовыми соединениями. Количество удлинителей зависит от предполагаемой глубины.

Совет! Ручка – также немаловажная деталь ввиду того, что процесс достаточно тяжелый. Она должна быть удобной для работы двух человек, лучше сделать ее в виде двух труб, между которыми вварена муфта, внутренняя резьба которых соответствует резьбе на удлинителях. Можно использовать самозажимную муфту, тогда рукоятка будет крепиться на любом участке бура.

Бур из газового баллона

Бур для скважины под воду большого диаметра можно сделать из баллона для газа и сэкономить сотни долларов

Зачастую для качественного водозабора требуется скважина диаметром около 300 мм, купить такое приспособление весьма проблематично, так как его цена начинается от 10 000.

Но его можно сделать самостоятельно из неисправного газового баллона:

• Берется ненужный или неисправный 50-литровый баллон, который необходимо разметить и разрезать с помощью болгарки, должен получиться кусок 70-80 см.
• Один из торцов заваривается металлическим листом толщиной 3-5 мм.
• Далее следует вварить ось, очень важный нюанс – она должна быть смещена на 1 см от центра для лучшей работы. Лучше всего использовать трафарет из картона, по нему определяется положение как снизу, так и сверху, где он фиксируется распорками.

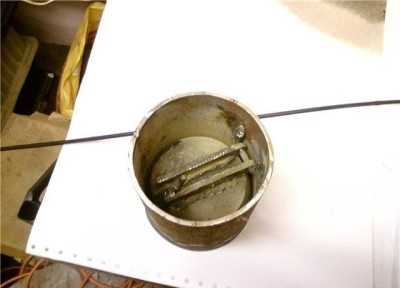

Распорки из арматуры надежно зафиксируют ось и укрепят конструкцию

• Поперек нижней части делается прорезь шириной около 5 сантиметров, с одной стороны которой привариваются режущие ножи под углом примерно 20 градусов. Также не стоит забывать и о направляющем наконечнике – для него подойдет любая небольшая спираль, которую можно сделать самому или приспособить уже готовый узел.

Ножи и направляющий наконечник – важные части устройства

Статьи по теме:

Ложковый бур

Чертеж бура-ложки

Если грунт в месте расположения скважины осыпающийся и в почве присутствует много глины, работу лучше осуществлять с помощью бура-ложки. Изготовить его можно и самостоятельно, для этого понадобится кусок трубы нужного диаметра.

Последовательность работ такова:

• Берется кусок трубы длиной 70-80 сантиметров, и на 2/3 длины на нем делается продольный разрез шириной 6-8 сантиметров.
• В нижней части один конец загибается в виде ложки пол углом примерно 20 градусов, а второй располагается параллельно, такая конструкция позволяет подрезать грунт и проходить ему внутрь.
• Многие делают небольшое смещение оси – до 5 мм, тогда устройство делает отверстие на 1-2 сантиметра шире собственного диаметра.

Важно! Направляющей может служить любое крупное сверло, а некоторые и вовсе обходятся без него, делая окончание полукруглым, как показано на фото.

Самодельный бур-ложка без направляющей спирали

Рамочный бур

Очень простая, но, по отзывам пользователей, эффективная система. Стоимость бура для скважин рамочного типа очень низкая, что делает его самым привлекательным вариантом при малом количестве средств.

Простейшая система отлично подходит для работы, правда, на большой глубине может понадобиться использование желонки для удаления грунта

По фото видно, что сделать конструкцию достаточно просто: берется ось, к которой приваривается рамка, один из торцов которого делается в виде ножей под углом 20 градусов. В конце приваривается небольшой наконечник.

Другие типы оборудования и особенности работы

Многих интересует, можно ли использовать мотобур для скважины. Стоит отметить, что проделать отверстие в верхних слоях почвы с его помощью достаточно удобно. Но дальше его трудно держать в ровном положении, кроме того, работа на большой глубине сильно перегружает оборудование.

И еще один момент, который следует предусмотреть: чтобы перед вами не вставала проблема, как достать бур из скважины, когда он ушел достаточно глубоко, следует сделать специальный каркас, к которому прикрепляется ручная или электрическая лебедка. Так вы значительно облегчите себе труд.

Вывод

Изготавливая приспособление для бурения самостоятельно, вы экономите значительные средства и получаете орудие нужной вам конфигурации.

Видео в этой статье расскажет о некоторых особенностях процесса изготовления.

kolodec.guru
