Как работает и устроен бойлер электрический

Чтобы не отказывать себе в комфорте во время летнего отключения горячей воды, жители квартир и обладатели загородных домов покупают водонагреватель. Наибольшую популярность получил электрический водонагреватель накопительный, поскольку эти устройства более  безопасны в эксплуатации и менее «прожорливы» по сравнению со своими проточными «собратьями».  Попробуем разобраться в принципе действия накопительного водонагревателя и как его выбирать.

Как работает бойлер (водонагреватель накопительный)

Итак, сложные технические процедуры выполнены: бойлер купили, установили и подключили к водопроводной и электрической сетям. Рассмотрим процессы, происходящие внутри водонагревателя.

1. Набор воды происходит через входную трубку. Под давлением жидкость поступает во внутренний бак, где нагревается и хранится до того момента, как нам потребуется горячая вода. Именно поэтому приборы с баком называют накопительными.

Попав в резервуар, вода начинает греться. Её подготовка происходит благодаря ТЭНу – нагревательному элементу. Их может быть сразу два: в этом случае процесс нагрева значительно ускоряется. Например, в POLARIS STREAM IDF V/H установлены ТЭНы мощностью 1000 Вт и 1500 Вт. Когда пользователь выбирает один из трёх режимов работы, электроника запускает нужный нагревательный элемент: в «экономичном» включается ТЭН мощностью 1000 Вт (30 л за 1 час 55 мин.), в «стандартном» – 1500 Вт (30 л за 1 час 18 мин.), а в «ускоренном» задействованы сразу оба (30 л за 44 мин.).

С помощью панели управления можно задать необходимую температуру нагрева от 40 до 75°С. В более современных приборах встроен LED-дисплей, отображающий текущие параметры работы. Если в модели предусмотрена функция «отложенного старта», то вы сможете нагреть воду, например, к возвращению с работы. Для этого следует установить таймер на нужное время. При достижении заданной температуры встроенный термостат автоматически отключает нагревательный элемент.

Вода, хранящаяся в баке водонагревателя, активно вступает во взаимодействие с разными химическими элементами, поэтому резервуар должен быть надёжным, устойчивым к коррозии и разрушению внутренних и внешних элементов. Поэтому в изготовлении водонагревателей широкое распространение получила нержавеющая сталь. Её механические свойства позволяют производить прочные, но тонкостенные баки. Благодаря их малому весу снижается нагрузка на крепления. К примеру, в современных моделях POLARIS используется высококачественная сталь AISI 304. Хром, входящий в её состав, образует прочный антикоррозионный защитный слой.

Дополнительной преградой на пути электрохимической коррозии во время нагрева прибора становится специальное покрытие бака – например, биостеклоэмаль COLOROBBIA. Этот материал устойчив к воде любого качества, в том числе богатой железом и азотом. Он не влияет на свойства воды, даже если водонагреватель не использовался несколько дней.

Одно из слабых мест приборов – сварные швы бака, так как именно они в наибольшей степени подвержены коррозионным процессам. И чтобы продлить срок службы бойлера, нужно внимательно изучить технологии, используемые производителем, и оценить их. Так, чтобы обеспечить герметичность сварных швов баков STREAM от POLARIS, в производстве используются роботы. Такое решение позволяет минимизировать количество брака. Применяемая при этом особая вольфрамовая сварка обеспечивает защиту швов от коррозии.

2. После окончания процесса нагрева оборудование находится в режиме поддержания температуры: электроника включает ТЭН, когда вода остывает ниже заданного показателя.

Чтобы на постоянный подогрев воды не тратилось много энергии, между внешней и внутренней частями бака бойлера предусмотрен слой теплоизоляции. Благодаря ему бойлер часто сравнивают с термосом. Чем толще слой и равномернее структура изоляции, тем экономичнее водонагреватель. Например, в моделях POLARIS применяется пенополиуретан CCS III (Closed Cell Structure III – полимер с закрытой клеточной структурой третьего поколения). Этот современный материал не деформируется под действием перепадов температур, возникающих при нагреве и остывании воды в баке. Этим пенным материалом заполняется полость бойлера между внешним корпусом и внутренним. А чтобы обеспечить равномерность слоя, производители используют специальное оборудование. Оно гарантирует водонагревателю качественную теплоизоляцию без уплотнений или пузырей.

3. В тот момент, когда мы открываем кран, горячая вода поступает из бака водонагревателя через специальную выходную трубку. В то же время, под действием давления в водопроводе, снизу в резервуар набирается новая порция холодной. Конструкция водонагревателя обеспечивает забор воды из верхней части бака, где сохраняется горячий пласт. Но в некоторых водонагревателях под напором входящей струи слои перемешиваются. Из-за этого, моясь в душе, приходится постоянно крутить кран, добавляя напор горячей воды. Предотвратить это неудобство помогает специальная технология подачи холодной воды в бойлер. Специальный рассекатель струи снижает напор потока, поступающего в бак. В результате вода набирается равномерно, образуя два слоя: сверху – горячий, а снизу – холодный. Смешения не происходит. Холодная вода плавно вытесняет нагретую воду наверх. И до тех пор, пока она не закончится в баке, из крана будет течь вода постоянной температуры.

4. Водонагреватели бывают разного объёма: модели на 5-15 литров – как правило, используются на кухне, на 30-150 л – подойдут для душа, на 200-400 л – применяются, когда нужно подключить сразу мойку, душ и ванну. Ещё одним важным фактором выбора модели служит количество людей, проживающих в квартире или приезжающих на дачу. Так, для семьи из трёх человек, использующих водонагреватель только в ванной комнате, подойдёт бойлер ёмкостью 80 литров. Если выбрать меньший объём, то после принятия душа одним-двумя домочадцами последнему придётся подождать, пока нагреется новая порция воды. Но часто приходится жертвовать комфортом  и покупать маленький водонагреватель, чтобы уместить его в небольшом помещении. Решением проблемы могут стать компактные модели с баком плоской формы.

Как защищен электрический водонагреватель

Одной из причин широкого распространения электрических водонагревателей в квартирах и загородных домах стала высокая степень безопасности приборов, которую обеспечивает комплекс защитных устройств.

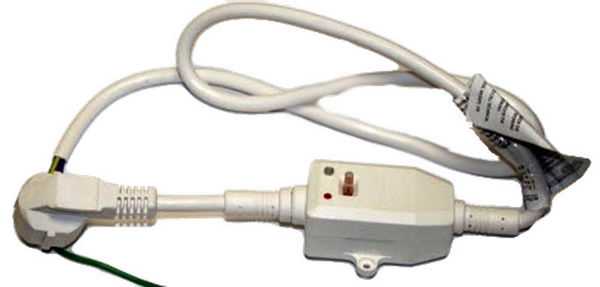

• Электрозащиту от повреждений сети (а также при незначительных повреждениях оболочки ТЭНа или электроизоляции) обеспечивает устройство защитного отключения (УЗО), которым комплектуются водонагреватели некоторых производителей – например, POLARIS.

• Перегрев воды (в случае выхода из строя штатного термостата) контролирует резервное устройство, отключающее ТЭН при превышении предела в 95 градусов.
• В случае включения водонагревателя без воды срабатывает биметаллический размыкатель, который защитит водонагреватель от пожара.

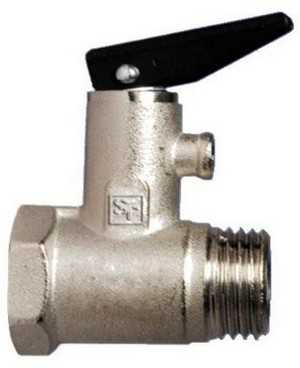

• Защитный клапан предотвращает последствия скачков давления воды в водопроводе. Через него излишки воды стравливаются обратно в подводящие трубы.

• Чтобы дополнительно защитить стенки и швы бака от повреждений, в накопительном водонагревателе устанавливается специальный стержень. Он выполнен из материала, который вступает в реакцию с кислородом гораздо активнее железа. Таким образом, стержень «перетягивает» на себя коррозию со стального бака. На этом же стержне откладываются соли, содержащиеся в воде. В ходе эксплуатации он окисляется и полностью разрушается, поэтому требует замены примерно раз в год.

Многоэтапная защита делает водонагреватели абсолютно безопасными, несмотря на соседство в нём воды и электричества. Залогом же приятной и многолетней эксплуатации являются технологии, применяемые производителем, а также следование потребителя рекомендациям по регулярному обслуживанию. Современные материалы и дополнительные полезные опции, встроенные в эти приборы, позволяют настроить их в соответствии с собственным ритмом жизни и потребностями.

anynews.ru

принцип работы, устройство, как выбрать электрический водонагреватель

Основной параметр современной бытовой техники – экономичность. Выбирая микроволновую печь, холодильник, или водонагреватель, следует обратить внимание не только на его цену, но и минимальное потребление электроэнергии с максимальной отдачей в полезную работу. Поэтому расчёт качественного электродного водонагревателя должен начинаться с такого пункта как коэффициент полезного действия бытового прибора.

Электрический водонагреватель

Расчёт электродного водонагревателя

Перед тем, как приступить к выбору и покупке электрического водонагревателя, следует правильно произвести его расчёт. Расчёт не займёт много времени, следует только точно разобраться в процессе.

Как правильно рассчитать параметры электрического водонагревателя:

1. Определение оптимальной мощности. Основным нагревательным элементом данного бытового прибора является ТЭН, который состоит из спирали или трубки, пропускающей через себя электрический ток, и нагревающейся при этом. Всё тепло ТЭН передаёт в жидкость, которая находится в накопительном резервуаре.

От мощности ТЭНа зависит скорость, с которой нагревается воды до требуемой температуры. Но также данный параметр влияет и на расход электроэнергии: чем больше мощность, тем больше расход. Для примера: ТЭН, мощностью 2-2.5 кВт нагреет 100 литров воды за 3 часа. Но следует знать, что недостаточно мощный нагревательный элемент просто не справится с большими объёмами. ТЭН на 1 кВт просто не сможет нагреть 100 литров воды.

Оптимальным вариантом является водонагреватель с ТЭНом, мощность которого не превышает 2.5 кВт.

1. Определение объёма накопительного резервуара и его соотношения с мощностью ТЭНа. В водонагревателях объёмом до 60 литров допускается использование нагревательного элемента мощностью в 1.5 кВт. От 80 до 120 литров – не менее чем 2.5 кВт. Бойлеры на 200 литров требует одного мощного ТЭНа (5-7 кВт), или нескольких поменьше (3-4 кВт), а также прокладки отдельной электрической линии.

Вышеуказанные рабочие параметры являются основными, но также важно знать примерное потребление воды в доме или квартире которое вычисляется исходя из количества жильцов. Для средней семьи (3 человека) потребуется бойлер объёмом не менее 100 литров. На принятие душа уходит в среднем 4 литра в минуту, на мытьё посуды – 2-2.5 литра в минуту. Также следует учесть такие мелочи как мытьё рук и другие потребности. Поэтому лучшими водонагревательными объёмами приняты 80 и 100 литров.

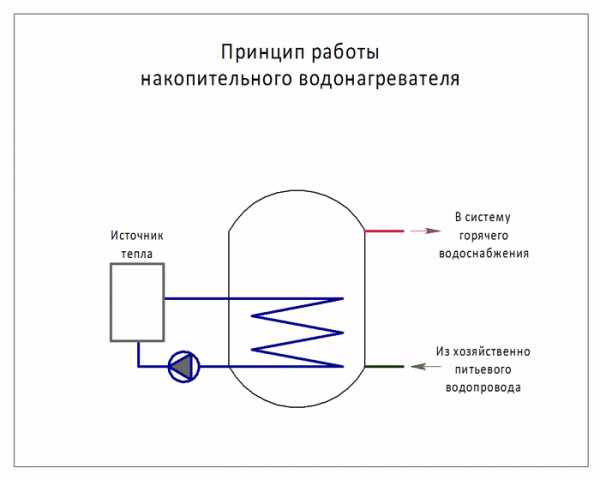

Принцип работы электрического водонагревателя

Как работает данное устройство? В накопительный резервуар поступает холодная вода из центрального водопровода. Следует напомнить, что процесс нагрева начнётся только тогда, когда прибор будет подключён к электрической сети.

Холодна вода поступает в прибор по одному контуру, второй контур отвечает за транспортировку уже нагретой жидкости. В каждом водонагревателя установлен специальный элемент – рассекатель струи, который равномерно распределяет водяной поток по внутреннему объёму прибора. Равномерное распределение воды позволяет осуществить её постепенный нагрев. Жидкость нагревается снизу и постепенно поднимается наверх.

Установленный в каждом бойлере термостат, контролирует нагрев жидкости до заданной температуры. Некоторые производители бытовой техники устанавливают сразу 2 термостата в водонагреватель: один для регулировки нагрева жидкости, второй в качестве защитного (если первый придёт в негодность). В современных моделях бойлеров монтируются регулируемые термостаты, с помощью которого пользователь может установить требуемую температуру жидкости на выходе.

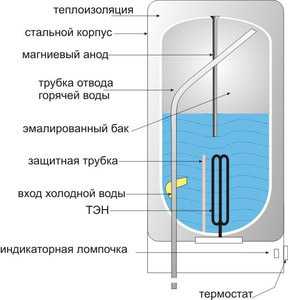

Устройство электрического водонагревателя

Принцип работы устройства, описанный выше, достаточно прост, именно поэтому любой водонагреватель обладает длительным эксплуатационным сроком – чем меньше элементов в системе, тем она больше работает. Теперь необходимо разобраться с общим устройством водонагревателя, это поможет своевременно определить неисправный элемент и, при необходимости, заменить его.

Как устроен электрический водонагреватель:

• Наружная часть устройства. В зависимости от стоимости устройство изготавливается из тонколистовой стали или твёрдого пластика повышенной прочности. Наружная часть устройства несёт больше дизайнерский характер, чем практический.
• Слой утеплителя. В зависимости от качества утеплителя определяется количество времени, за которое остынет нагретая жидкость. Чаще всего применяют пенополиуретан в жидком виде, который после заправки быстро превращается затвердевает. Утеплитель позволяет создать эффект термоса, а соответственно – необходимость частого включения нагревательного элемента.
• Внутренняя часть устройства. Сейчас для изготовления внутренних баков электрических водонагревателей использую нержавеющую сталь, стеклофарфор или дорогостоящее титановое напыление. В зависимости от качества используемого материала, повышаются не только теплоизоляционные качества, но и срок эксплуатации устройства.
• Электронагреватели. Наиболее распространённый нагревательный элемент – ТЭН. Основной принцип работы такого устройства – преобразование электрической энергии в тепло, соответственно – нагрев жидкости.

Пример качественного ТЭНа

• Трубки холодной и горячей воды. Расположены практически по всей внутренней поверхности бойлера.
• Электрическая часть прибора, в которую входит термостат, электронный термометр, лампы индикации, а также схема, обеспечивающая автоматический режим работы водонагревателя.
• Элементы крепежа. Две металлические пластины и набором дюбелей устанавливаются на стену, а на них крепится сам водонагреватель.

Основными врагами любого бытового прибора для нагрева воды являются коррозия и образование накипи на внутренних поверхностях бака. И если накипь можно устранить посредством «сухого нагрева» (ТЭН устанавливают в закрытую колбу), то для предотвращения коррозии используют магниевый анод. Магниевый анод – это элемент, который берёт на себя практически весь кислород из воды, что позволяет сохранить материал внутреннего бака.

Магниевый анод

Как правильно выбрать водонагреватель для частного дома

Жизнь в частном доме подразумевает большое количество забот, одной из которых является постоянное обеспечение горячей воды, так как горячей воды в центральном водопроводе практически никогда не бывает. Перед тем как выбирать водонагреватель для частного дома, необходимо обратить внимание на некоторые важные вещи.

Бытовое помещение для бойлера

Если водонагреватель не будет использоваться исключительно для бытовых нужд, например, для мытья посуды, то такой прибор должен обладать большой мощностью – не менее 5-7 кВт. Только такая мощность обеспечит нагрев воды объёмом до 200 литров за 2.5-3 часа, при условии, что в доме проживает семья из 4-5 человек.

Очень редко в частном доме живут 2-3 человек. Но если семья небольшая, то достаточно будет смонтировать бойлер объёмом до 100 литров, которых вполне хватит не только для членов семьи, но также и для решения бытовых проблем.

Перед тем, как обзавестись бойлером с большим объёмом, обязательно следует уточнить о его рабочем напряжении, ведь для работы мощного нагревательного элемента может потребоваться подвод рабочего напряжения в 380 В. Для 380 В, в домашней электрической сети должно быть минимум 2 рабочих фазы, что не всегда предусматривают хозяева домов.

Выбираем электрический водонагреватель для дачи

Наличие дачи или небольшого загородного дома также требует установки минимального количества необходимых бытовых приборов. Хозяевам вряд ли потребуется посудомоечная машина, но водонагреватель просто незаменим.

Обыкновенно дача представляет из себя небольшой одноэтажный домик, внутренняя площадь которого не превышает 25 м². Многие хозяева предпочитают даже сделать душ на улице, вода в котором нагревается на протяжении всего дня. Поэтому количество горячей воды может быть минимальным.

Небольшой бойлер для дачи

Хорошим вариантом для дачи станет бойлер, объёмом до 35 литров, нагрев которого до высокой температуры происходит максимум за 40-50 минут. Нагрев большего количества воды приведёт только к перерасходу электроэнергии и лишним тратам, а 35 литров вполне хватит, чтобы принять душ и помыть посуду.

Схема обвязки электрического водонагревателя

Одним из важных факторов, влияющих на срок эксплуатации водонагревателя, является колебание давления воды в накопительном резервуаре прибора. Для правильной эксплуатации устройства, необходимо правильно и точно выполнить его обвязку.

Правильная схема обвязки с подробным указанием рабочих элементов

И если со схемой обвязки проблем возникнуть не должно, то не все пользователи знают значение элементов, расположенных на ней.

Описание основных элементов обвязки:

• Обратный клапан. Монтируется на водонагреватели объёмом до 80 литров. Основная работа обратного клапана заключается в пропускании воды только в одну сторону. При снижении давления в системе, обратный клапан закрывается и не пропускает сквозь себя водяной поток.

Обратный клапан

• Предохранительный клапан. Принцип работы немного отличается от обратного клапана. Заключается в том, что при превышении установленного давления, клапан открывается и сбрасывает теплоноситель. Для этого в системе водонагревателя должен быть предусмотрен отдельный патрубок.
• Регулятор давления. Регулятор давления является одним из основных элементов системы водонагревателя, который не только продлевает его срок эксплуатации, но также позволяет сократить расход воды. Принцип работы регулятора давления заключается в контроле потока воды на вводе в устройство.

Регулятор давления для бойлера

• Расширительный бак. Устанавливается на системах, объём которых превышает 80 литров, когда обратный клапан уже не справляется. Состоит из двух камер (воздушной и водяной), а также пропускной мембраны.

Пример расширительного бака для бойлера

• Термостатический смеситель. Обеспечивает более быстрое смешение горячего и холодного потоков. После установки такого элемента не только увеличивается производительность водонагревателя, но и снижается расход электроэнергии.

Термостатический смеситель

Также очень важно установить в системе и вовремя производить замену фильтра тонкой очистки, который позволяет продлить эксплуатационный срок водонагревателя.

Плюсы и минусы электрического водонагревателя

Основные плюсы электрических водонагревателей:

• Разнообразие продукции. Сейчас практически все производители бытовой техники выпускают электрические водонагреватели. Поэтому пользователь может выбрать как недорогие устройства объёмом до 30 литров, так и большие ёмкости до 200 и более литров. Функционал у приборов разный, что также влияет на цену.
• Доступная ценовая политика. Электрические водонагреватели со стандартным функционалом вполне доступны по своей цене. Многие производители бытовой техники предоставляют пользователям кредит или хорошие условия рассрочки на определённый период.
• Длительный срок эксплуатации. Из-за своей простоты и минимального количества элементов в системе, электрические водонагреватели достаточно долговечны. Чаще всего в негодность приходит нагревательный элемент, который можно быстро заменить.
• Удобство и быстрота монтажа. Водонагреватель можно установить и подключить к электрической сети самостоятельно, для этого следует только ознакомиться с инструкцией. Может понадобиться второй человек только когда бак необходимо будет повесить на стену.

Помимо преимуществ, у электрических водонагревателей есть и свои недостатки. Например, при больших объёмах внутреннего бака существенно усложняется процесс монтажа, также может потребоваться отдельное помещение, так как ёмкость объёмом в 200 литров достаточно проблематично повесить в ванной комнате.

technosova.ru

Устройство водонагревателя: накопительного или проточного

Рынок бытовой техники в наше время может предложить покупателям огромный выбор различных инженерных новинок, в том числе и водонагреватели. Эти приборы являются предметом первой необходимости в частном доме, жизнь без них становится крайне некомфортной. Однако перед тем как сделать покупку, стоит лучше изучить устройство водонагревателя и его основные параметры. Обладание всей полнотой информации поможет сделать правильный выбор.

Экономьте деньги вместе с электрическим нагревателем

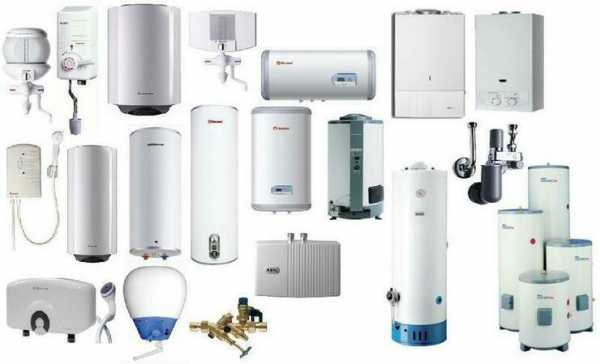

Виды и типы водонагревателей

Прежде всего, установки для подогрева воды различаются по типу потребляемого ресурса. Например, существуют дровяные, газовые водонагреватели и даже устройства, использующие солнечную энергию.

Все эти виды бойлеров встречаются редко и используются больше в частных домах. Намного более распространенными являются электрические водонагреватели. Ими можно пользоваться как на дачах, так и в квартирах. По способу нагрева их делят на два вида:

• проточный водонагреватель;
• накопительный водонагреватель.

Друг от друга эти две разновидности отличаются ценой, размерами и принципом работы. Накопительный бойлер работает по принципу термоса. То есть, вода в нем нагревается, затем подача тепла уменьшается до минимального уровня, достаточного, чтобы поддерживать нужную температуру жидкости.

В проточных же нагревателях вода греется при прохождении через тепловые элементы. При этом она оказывается холоднее, чем в накопительном, но зато процесс нагрева проходит значительно быстрее.

В данном видео рассмотрим виды водонагревателей:

Особенности конструкции

Чтобы понять, какой вид нагревателей следует выбрать для своего дома, стоит лучше ознакомиться с принципом работы и устройством накопительного электрического водонагревателя.

Такой нагреватель состоит из следующих конструктивных элементов:

1. Корпус бойлера. Обычно делается из пластика или нержавейки. Может быть выполнен в горизонтальном или вертикальном варианте. Изнутри имеет толстый слой теплоизолятора.
2. Внутренний бак водонагревателя. Именно в нем хранится вода. Основные требования к нему — устойчивость к коррозии и перепадам температуры.
3. Трубка для подачи горячей воды. Так как теплые слои жидкости всегда расположены вверху, соответственно, и трубка крепится к верхней части бойлера.
4. Трубка подачи холодной воды. Располагается в нижней части водонагревателя.
5. Нагревательный элемент. Состоит из термостата и термоэлектронагревателя. Последний греет воду, а термостат контролирует ее температуру и при превышении верхнего предела отключает подачу электроэнергии.
6. Анод для сбора накипи. Из названия ясно, для чего он предназначен. Состоит из сплава с большим содержанием магния.
7. Индикатор температуры воды. Может быть цифровым и стрелочным.
8. Защитная крышка.

Так выглядит стандартное устройство накопительного водонагревателя. Конечно, в зависимости от модели и фирмы-изготовителя какие-то отдельные элементы могут отличаться, но общий принцип одинаков для всех модификаций.

Выбор оптимального варианта

Чтобы понять, какой аппарат нужен: накопительный или проточный, перед покупкой стоит обратить внимание на несколько факторов. Знание этих параметров облегчит выбор устройства при покупке и сделает работу бойлера более безопасной.

Первым делом нужно оценить состояние проводки в доме и нагрузки в сети. Если проводка новая, то можно смело брать нагреватель проточного типа. Также можно приобретать его, если дома подключена электрическая плитка, так как она потребляет около 5-6 кВт, как и электронагреватель. Если сеть спокойно выдерживает работающую электроплиту, значит, и с нагревателем не будет проблем. Однако включать одновременно оба этих устройства все же нежелательно.

В случае же, когда состояние проводки под вопросом, накопительный водонагреватель будет более обоснованным выбором. В случае внезапного отключения электроэнергии он может поддерживать нужную температуру воды еще 2-3 суток. Если проводка старая и с ней возможны проблемы, рекомендуется купить менее мощный бойлер, на 2,5-3,5 кВт. Устройство прекрасно справится со своими функциями, просто нагрев будет происходить чуть медленнее.

Важно также учитывать количество людей, проживающих в доме. На одного жильца достаточно бойлера с объемом бака 30 литров, а вот классической семье из трех человек с ребенком стоит присмотреться к 100-150-литровым нагревателям.

Также нужно обратить внимание на количество точек доступа, подключенных к устройству. Если вода будет тратиться только на мытье посуды и больше ни на что другое, то лучше купить малолитражный бойлер. Если параллельно с мытьем посуды планируется стирать белье и мыться в душе, то нужна более объемная разновидность.

Перед покупкой можно также почитать отзывы пользователей на ту или иную модель бойлера. Обычно с их помощью можно составить подробную картину достоинств и недостатков каждого водонагревателя.

Преимущества и недостатки

Как и все на свете, механизмы для нагрева воды имеют свои положительные и отрицательные стороны, напрямую связанные с устройством электроводонагревателя накопительного типа.

Среди достоинств установки можно выделить такие:

1. Экономичность. Нагревшись в бойлере, вода может долгое время сохранять свою температуру даже без дополнительного нагрева.
2. Запас горячей воды, которым можно пользоваться даже при отсутствии электричества.
3. Большое количество модификаций с разным объемом бака, различной ориентации в пространстве и разнообразных расцветок.
4. Малая мощность потребления, что позволяет его устанавливать даже в домах со старой электропроводкой.
5. Обеспечивает подачу горячей воды в большое количество точек приема одновременно.
6. Стабильная температура воды по сравнению с проточным электронагревателем.

Конечно, не обошлось и без минусов. Среди них — большой вес и крупные габариты установки, в связи с чем возникают некоторые сложности с ее размещением. Кроме того, более сложными являются работы по установке и монтажу по сравнению с проточным водонагревателем. Бойлер можно монтировать только на надежную стену, которая выдержит вес конструкции.

Другие недостатки накопительного нагревателя:

1. Долгое ожидание момента, когда вода нагреется, после того как автомат был включен.
2. Необходимость в регулярном обслуживании бойлера и очистке его от накипи, которая постепенно снижает КПД прибора.
3. Режим поддержания заданной температуры воды увеличивает расход электричества.

Все же плюсов больше, чем минусов. Отсюда вывод — электронагреватель накопительного типа весьма полезная в хозяйстве вещь.

Советы по эксплуатации

При пользовании устройства электрического водонагревателя стоит учесть несколько рекомендаций по его использованию. Следование им увеличит бесперебойную эксплуатацию механизма и сохранит финансы, которые не придется тратить на ремонт бойлера.

Перед тем как уехать из дома на длительный срок, необходимо обязательно слить воду из бака водонагревателя. Особенно это актуально для зимнего сезона. В противном случае она замерзнет внутри бака, что приведет к полному и окончательному выходу из строя бойлера.

Противопоказано использовать воду из бойлера для питья или приготовления еды, если она застоялась. За это время в ней могут завестись опасные микроорганизмы. Также желательно минимум раз в месяц в качестве профилактики нагревать воду в баке до максимальной температуры.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 1; blockSettingArray[11][«element»] = «img»; blockSettingArray[11][«elementPosition»] = 1; blockSettingArray[11][«elementPlace»] = 2; var jsInputerLaunch = 15;

kaminguru.com

Принцип работы электрического водонагревателя: накопительный и проточный бойлер

Не так давно централизованное отопление являлось исключительным благом, приходящим в каждый дом. Со временем практика пользования коммунальными ресурсами показала некоторые недостатки существующей системы обеспечения. Это плановые выключения, недоступность за городом и не всегда приемлемые тарифы. Ориентируясь на принцип работы водонагревателя накопительного электрического, можно выбрать бесперебойный источник горячей воды, доступной в любое время при наличии подключения к холодному водоснабжению. В зависимости от предпочтений пользователей и условий места эксплуатации современные производители предлагает различные модели.

Основные разновидности водонагревателей

В классификации бытовой техники используется вид энергии как основной критерий группировки. В практике обустройства частных и многоквартирных хозяйств хорошо зарекомендовали себя газовые, электрические модели накопительного и проточного нагревов, а также бойлеры косвенного нагрева.

Электричество как основной источник энергии подходит под типовое устройство водонагревателя. К тому же подключение к сетям является первоочередным. Котлы на электричестве практичны и бесшумны, характеризуются высоким КПД. В отличие от газовых моделей, не требуют оборудования вытяжки. Основным принципом работы водонагревателей является преобразование электрической энергии в тепловую через ТЭНы.

К сведению! Недостатки приборов — зависимость от подключения и высокие тарифы на коммунальные услуги.

В газовых котлах подогрев воды во внутренних баках происходит за счет энергии, выделяемой при горении газа. Современные производители климатического оборудования делают упор именно на этих моделях. Они безопасны, экономичны, имеют привлекательный дизайн и высокий КПД. Примерно один раз в год требуют сервисного обслуживания (проверки разводки подключения, чистки конфорок).

По способу нагрева воды различают два вида: накопительные и проточные системы. Первый тип оборудования работает в режиме ожидания, постоянно поддерживая заданную пользователем температуру. При выборе модели рассматривают объем бака и материал, из которого он изготовлен, вертикальное или горизонтальное исполнение корпуса, а также способ управления. Учитывая устройство бойлера для нагрева воды, проточные системы являются более экономичными. В газовых колонках расход энергии происходит только в рабочем режиме.

Бойлеры косвенного нагрева были задуманы как пассивный элемент системы горячего водоснабжения.

Обратите внимание! Принцип работы устройства заключался в отборе тепла от змеевика, работающего от системы отопления. Учитывая то, что централизованное снабжение работает не круглый год, косвенный нагрев подходит не всем.

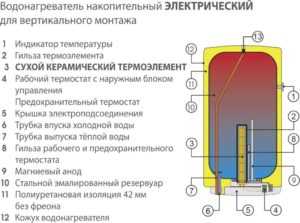

Устройство электрического водонагревателя

Накопительные системы представляют собой взаимосвязанные компоненты, обеспечивающие потребителя подогретой водой. Комплектация техники следующая:

• корпус цилиндрической формы, в котором умещаются остальные компоненты. До 15 л пластиковый, для большего объема используют металлопластик;
• нагревательные элементы или ТЭНы;
• стальная накопительная емкость или бак, оснащенный специальным теплоизолирующим слоем (для уменьшения потерь тепла). Изнутри покрывается стеклофарфором. Для предупреждения коррозии в системе предусмотрен анод из магниевого сплава;
• блок управления с индикацией режима работы;
• схема подключения к электричеству;
• план подключения к водоснабжению, выходные патрубки;
• встроенная система защиты внутренних компонентов.

Устройство бойлера обеспечивает горячую воду только после полного нагрева бака. Принципиальная схема работы оборудования строится на принципе разделения жидкостей, имеющих различные показатели температуры. Для отвода подготовленной воды используется специальный патрубок (клапан) снабжения.

Обратите внимание! В зависимости от того, где будет использоваться нагреватель, подбирают необходимый объем бака в литрах. Для дачи будет достаточно емкости до 15 дм³, а для частного дома лучше приобрести нагреватель большим объемом.

Принцип работы электрического накопительного водонагревателя

Оборудование этого типа функционирует по особому принципу. Внутри накопительного нагревателя происходит перемешивание воды. По законам физики более подогретая жидкость устремляется вверх резервуара. Внизу накапливается холодная или менее нагретая вода, это зона нагрева, где работает нагревательный элемент. Пассивный сдвиг жидкости обеспечивает периодическую активацию оборудования, то есть подогрев до готовности.

К сведению! Прибор имеет постоянное подключение к сети. Нагрузка на нагревательное оборудование контролируется через термостатные контакты. Их задача состоит в размыкании цепи при достижении водой необходимой степени нагрева.

Для блокировки инверсии (рециркуляции) в системе оборудования работает обратный клапан. Именно он не дает подогретой воде двигаться в другом направлении. На выпускной магистрали (на потребителя) работает водораспределительная арматура. После раздачи патрубком внутри системы бойлера снижается давление. Реакцией на это является открытие наливного клапана для заполнения бака холодной водой из водопровода.

Обратите внимание! Решающее значение для КПД электроводонагревателя обеспечивает рассекатель. Он контролирует процесс перемешивания воды за счет ограничения скорости.

Принцип работы электрического проточного водонагревателя

Проточные нагреватели имеют простую конструкцию. Почти для всех моделей применяется единая концепция, при которой жидкость проходит через корпус теплового оборудования, получая тепло от ТЭНов. В момент, когда пользователь открывает кран, запускается специальное реле давления, за ним срабатывает нагреватель. Его задача — быстро подогреть воду до заданной температуры.

В конструкции есть прерыватель, функция которого состоит в принудительном отключении питания. Это происходит при перепадах давления в системе или превышении степени нагрева воды. Дополнительный предохранитель — стабилизатор. Его задача — обеспечить нормализацию давления при достижении критических значений.

Конструктивные особенности

Главной составляющей электрических водогрейных приборов остается ТЭН. Сплав этой детали обеспечивает отдачу тепла при прохождении через него электрического тока. Спирали изолируются для упреждения коррозии, для чего помещаются в специальный пластиковый блок. При разогреве нагревательного элемента генерируемое тепло забирается проходящей через него холодной водой.

Конструкция активного блока исключает остаточное тепловыделение. Это происходит из-за небольшого объема проходящей жидкости и массы самого устройства. Образования накипи на спиралях не происходит, что значительно продлевает срок службы изделий.

Обратите внимание! Если посмотреть водонагреватель в разрезе после долгих лет использования, можно заметить лишь небольшой налет на поверхности спиралей.

В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули. Такое строение обеспечивает безопасность в противопожарном отношении.

Рассматривая, как работает бойлер, следует различать тип управления. Гидравлическое манипулирование происходит вручную, через шесть ступеней мощности. Более точное управление действиями техники электронное. Такая система работает автономно, под заданную пользователем температуру контролируется степень нагрева воды в бойлере. Такой принцип лучше гидравлики, поскольку все процессы контролируются электроникой вне зависимости от напора.

Основные правила эксплуатации электрических водонагревателей

Вне зависимости от того, как работает накопительный электрический водонагреватель, пользователям надлежит следовать рекомендациям по эксплуатации.

Они устанавливаются производителями:

• монтаж следует производить в правильном положении;
• второе правило состоит в том, что не нужно переводить технику в максимальный режим. Особенно это касается оборудования, процесс нагревания в котором поддерживается двумя элементами. Один лучше всего использовать в качестве резервного;
• подключение к водопроводу рекомендуется только через защитную арматуру (клапан предохранительный);
• даже если пользователь знает, как устроен водонагреватель, не стоит проводить самостоятельный ремонт. Это сократит гарантийный срок и может нарушить режим подогрева;
• следует обращать внимание на качество водопроводной воды. При необходимости следует поставить фильтр;
• проведение ремонта и техобслуживания возможно только после отключения от водопровода, системы отопления и электрической сети;
• заземление обязательно;
• запрещается включение техники при отсутствии водоснабжения;
• в ремонт лучше отдавать в специализированный сервис. Это гарантирует замену вышедших из строя компонентов на оригинальные запчасти и умелое обращение с дорогой техникой.

Советы и рекомендации по выбору водонагревателей

Приобретение бытовой техники всегда сопряжено с подбором под бюджет и необходимые параметры для снабжения объекта.

Обратите внимание! Практика использования водонагревателей обозначила четкие критерии, согласно которым покупка будет радовать пользователей экономичностью и исполнением своих функций, а не просто состоять на учете.

Для начала покупателям важно понять, за счет чего будет нагреваться вода. В этом отношении выигрывает газовая техника, так как тарифы на газ ниже. Правда, если в районе потребителя отсутствует подключение к магистрали голубого топлива, лучше всего ориентироваться на электрические модели. Кроме того, такая техника проще в монтаже на место эксплуатации.

Далее нужно определиться с типом водонагревателя. По статистике более популярны накопительные агрегаты. Да, они не могут быстро подогреть и выдать горячую воду. Но при условии выбора достаточного объема бака можно спокойно пользоваться запасом бойлера. Хватит на целую семью. Если по условиям места использования не подходит громоздкая техника, лучше взять проточный агрегат. Они экономичные и компактные, но не обеспечивают максимальный разогрев рабочей среды.

Количество ТЭНов и производительность важны при большом потреблении горячей воды в доме. Модели с двумя спиралями более эффективны, к тому же позволяют иметь резервный источник обеспечения при выходе одного из строя. Мощные (свыше) 15 кВт приборы могут покрыть потребности в горячей воде на нескольких объектах: на кухне, в ванной, бане и других помещениях.

Обратите внимание! Практичность и управление — об этих параметрах лучше всего узнать заранее. В магазинах об этом могут умолчать или слишком приукрасить свойства товара.

Материал бака можно узнать из паспорта изделия, лучше всего нержавеющая сталь, а не пластик. Тем, кто испытывает сложности, можно обратить внимание на модели надежных производителей.

www.tproekt.com

устройство, плюсы и минусы, правила эксплуатации.

Накопительный водонагреватель – это сравнительно небольшая ёмкость, в которой, или реже под ней находится источник подогрева. Эти устройства могут устанавливаться в любых помещениях – от жилых до производственных. Работа возможна как от газа, так и от электросети.

Принцип работы накопительного водонагревателя

Содержание статьи

Принцип работы у всех водонагревателей одинаков, основан на косвенном подогреве воды до определённой температуры, которая поступает из водопровода в бак.

ВАЖНО! Самым комфортным считается режим работы при температурах в диапазоне от 60 до 65°С. Это обеспечивает низкий уровень теплопотерь, чем при работе устройства на полных мощностях.

Весь принцип работы можно описать следующим образом. Изначально холодная вода под давлением поступает в бак, внизу находится ТЭН, который начинает её нагревать. После того как вода нагрелась, она подымается вверх бака, а снизу прогревается следующая порция холодной. И таким образом происходит постепенный прогрев всей ёмкости бака. Когда вода полностью нагрелась до необходимой температуры, срабатывает термостат, ТЭН автоматически отключается.

Вода заданной температуры будет находиться в баке до тех пор, пока потребители не включат горячую воду на кухне или в ванной. В это время будет происходить водозабор в верхней части бака с одновременным поступлением новой порции холодной воды снизу, опять-таки сработает термостат и заново будет осуществляться нагрев воды. Так циклично работает водонагреватель. Благодаря данному принципу естественной циркуляции и обеспечивается равномерный прогрев в баке. Однако для прогрева водонагревателя по всему объёму потребуется некоторое время.

Устройство накопительного водонагревателя электрического

Самым главным в конструкции является ТЭН, благодаря которому и происходит нагрев воды. Внешний кожух служит для защиты водонагревателя, после него идёт слой теплоизоляции, необходимый для экономии электроэнергии. Если производителем предусмотрена хорошая теплоизоляция, то вода может оставаться тёплой до 2 суток. Традиционными материалами для теплоизоляции служит жёсткий вспененный полиуретан либо поролон. Если нужно обогревать воду в больших количествах, то теплоизоляции поставляется отдельно от бака, что позволяет увеличить рабочий объём.

ВАЖНО! При производстве за основу конструкции водонагревательной ёмкости берут нержавеющую сталь или углеродистую сталь с эмалевым покрытием. Эти материалы являются самыми практичными, успевшими зарекомендовать себя с хорошей стороны после длительной эксплуатации.

К основным элементам устройства относят:

• внешний кожух;
• слой теплоизоляции;
• водонагревательная ёмкость;
• рассекатель;
• вход холодной воды;
• выход горячей воды;
• погружная трубка датчика;
• магниевый анод;
• ТЭН (элемент для нагревания).

ВАЖНО! Дополнительно к бойлеру советуют покупать для установки редуктор давления воды. Благодаря этому прибору, вода подаётся не такой большой струёй во время мытья посуды или принятия душа, соответственно расход в разы меньше, то есть получается экономить.

Плюсы и минусы накопительного устройства

К основным плюсам следует отнести:

• работает на небольших мощностях, поэтому нет необходимости в отдельной проводке;
• можно использовать горячую воду одновременно и с кухни, и с ванны;
• простота эксплуатации;
• можно устанавливать на определённом расстоянии от точки забора воды;
• наличие защитной функции от перегрева, при достижении крайнего значения температуры, срабатывает автоматика;
• чтобы получить необходимую температуру, нет надобности менять напор, поскольку в комплектации предусмотрен смеситель.

Среди минусов следует выделить:

• размеры габаритов, которые могут занимать много места, что нужно учитывать при планировке жилья;
• после того как вода полностью израсходовалась, чтобы нагреть следующую партию, потребуется время.

ВАЖНО! Для удобства эксплуатации лучше использовать термостат для плавной регулировки температуры.

Правила эксплуатации водонагревателя электрического

Чтобы обеспечить безопасность, эффективность, надёжность эксплуатации, продлить срок службы используемого устройства нужно придерживаться рекомендаций производителя. При этом не только в ходе эксплуатации, но и на этапе установке. Нужно в точности соблюдать все пункты в инструкции. Например, если сказано о заземлении, то это нужно сделать в обязательном порядке. Правильная эксплуатации также позволит сократить энергетические затраты.

Частые включения и выключения будут способствовать быстрому износу автоматики, поэтому при ежедневной нужде в горячей воде, лучше вообще не отключать электропитание. Также это рационально и из других соображений – если в баке всё время горячая вода, то он будет в меньшей степени подвержен коррозии. Оптимальной температурой для нагревания считается значение выше 55˚С, таким образом вы предупреждаете развитие бактерий плесени на стенках бака и в воде.

После покупки устройства, возникает вопрос его установки. Даже если вы имеет опыт в подобных работах или наблюдали за установкой раньше и уверены в своих силах, лучше обратиться за помощью к специалисту. Это убережёт от возможных проблем в будущем. После установки специалист также должен сделать первый пробный запуск и убедиться в правильности подключения.

Водонагреватель может использоваться в местностях с разными условиями, и если приходиться иметь дело с жёсткой водой, то рекомендуют перед бойлером поставить фильтр. В помещениях с повышенной влажностью (бани, сауны) во время установки нужно проследить, чтобы конденсат пара не попадал на устройство.

setafi.com

Как функционируют бойлеры накопительного типа? Принцип работы

При отсутствии системы централизованного горячего водоснабжения или во время проведения работ по ее профилактическому обслуживанию, выходом из ситуации может стать бытовой водонагреватель. Благодаря конструктивной простоте, удобству монтажа и использования, наибольшее распространение получили электрические бойлеры накопительного типа. Их модели отличаются формой, емкостью, мощностью нагревательного элемента (ТЭНа) и порядком подключения. Особой популярностью на отечественном рынке пользуется продукция брендов Термекс и Аристон.

Оглавление:

1. Устройство и функционирование водонагревателя
2. Нюансы безопасной эксплуатации
3. Основы самостоятельного монтажа, советы специалистов

Принцип функционирования и свойства

Обычный электрический водонагреватель накопительного типа представляет собой классический термос. Он состоит из внутренней колбы, ТЭНа и внешнего корпуса из металла или прочного пластика. Так как принцип работы накопительного водонагревателя заключается в максимально быстром подъеме температуры и длительной поддержке ее на нужном уровне, свободное пространство между его наружной и внутренней частью заполняется теплоизолирующим материалом, чаще всего плотным пенополиуретаном. Чем толще его слой, тем эффективнее работа и меньше энергозатраты.

Традиционный бойлер оснащается устройствами контроля и управления нагревом, а некоторые модели — переключателями мощности. Термостаты, используемые компанией Термекс, позволяют гибко регулировать температуру в диапазоне от +7 до +75 ºС, а водонагреватель Аристон имеет увеличенный верхний порог до +85 ºС. В момент достижения установленного значения, ТЭНы отключаются от электрической сети, а при остывании жидкости в накопителе — вновь включаются в работу. Практически каждый бойлер премиального уровня имеет встроенную систему защиты от замерзания. Принцип работы прибора напорного типа прост: при открытии крана смесителя, горячая вода из верхней части накопительной колбы выталкивается наружу напором холодной, поступающей снизу. Чтобы не допустить смешивания слоев с разной температурой, над подающим патрубком располагается защитный козырек.

Линейка водонагревателей Термекс предлагает расширенный выбор накопительных емкостей, объемом от 10 до 300 литров, а в модельном ряду Аристон предел — 100 литров. Чтобы воспрепятствовать развитию коррозии, производители используют различные технологии защиты внутренней колбы. В водонагреватель Аристон внедряют термостойкие эмалевые составы, а в Термекс — элементы из нержавеющей стали. Последние дополнительно покрывают биостойким стеклофарфором. Самым уязвимым местом любых накопительных баков, даже нержавеющих, являются сварные швы. К тому же, применение особо стойких сортов стали делает бойлер слишком дорогим, а производители предпочитают экономить.

Комплект безопасности

В связи с тем, что принцип работы водонагревателя связан с неблагоприятными внутренними электрохимическими процессами, для их нейтрализации используют специальный магниевый анод. Обладая более низким электрическим потенциалом (по сравнению со сталью накопителя и медью ТЭНа), он играет роль элемента, постепенно разрушающегося вместо них. В зависимости от химического состава жидкости и концентрации солей, рекомендуется менять его каждые 1–2 года. Это достаточно трудоемкая работа: необходимо отключить водонагреватель от сети, опустошить бак и демонтировать фланец, поэтому чаще всего она выполняется мастером из сервиса. Так как магниевые аноды отличаются физическими размерами и диаметром шпильки, лучше их приобретать в фирменном магазине производителя.

Для правильного функционирования накопительный электрический водонагреватель требует установки на канал подачи холодной воды группы безопасности, включающей в себя обратный и предохранительный клапаны. Работа первого — блокирование слива водонагревателя при прекращении подачи жидкости из центральной магистрали, что может привести к перегреву и выходу из строя ТЭНа. Второй выравнивает внутреннее давление в накопительной колбе, вызванное тепловым расширением. Обычно обратный и предохранительный клапаны конструктивно объединяются в единое устройство, входящее в комплект поставки.

Тонкости самостоятельной установки

Схема монтажа, а также технические условия, при которых водонагреватель накопительного типа включается в работу, указаны в сопроводительной документации производителя. Их невыполнение приводит к потере права на бесплатное гарантированное обслуживание в случае выхода системы из строя. В первую очередь надо выбрать место, где будет установлен бойлер. Главный принцип — это удобство доступа для проведения профилактического обслуживания и ремонта.

Штатная работа накопительного водонагревателя вызывает рост внутри него избыточного давления пара, который затем конденсируется и удаляется из сливного отверстия предохранительного клапана в виде капель. Ввиду этого, к нему необходимо подсоединить дренажную трубку, а ее свободный конец вывести в канализацию. Рекомендуется также установить на входе водонагревателя (накопительного) фильтр грубой или тонкой механической очистки жидкости от взвеси и мусора. При избыточной концентрации солей поможет специальный фильтр умягчения. Стандартная схема монтажа коммуникаций предполагает использование жестких полипропиленовых (диаметр 20 или 25 мм) или металлопластиковых труб (16 или 22 мм).

Не желательно выбирать гибкие резиновые шланги в металлической оплетке из-за их узкого сечения и недолговечности. Обычный бытовой водонагреватель накопительного типа, объемом до 100 л, потребляет от 1,2 до 2 кВт мощности. Если он не оборудован штатным проводом, то для подсоединения к сети рекомендуется трехжильный кабель, сечением не менее 1,5 мм2. Так как работа накопительного электрического водонагревателя связана с потенциальной опасностью поражения током, то схема его подключения подразумевает проведение отдельной силовой линии от щитка питания и оборудование ее дифференциальным автоматом или УЗО.



termoframe.ru

Как устроен накопительный водонагреватель — znayteplo.ru

Оглавление статьи

Виды водонагревателей.

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель! В качестве дополнительного  материала приведу ссылку из википедии по этой теме. Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные. Принцип их работы следует из их названия — один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип), а второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип). Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

Так выглядит проточный водонагреватель



Примерно так выглядит накопительный водонагреватель



Подбор накопительного водонагревателя для вашей квартиры.

Выбор водогрейки начинается с объема емкости! Эта емкость выбирается исходя из количества проживающих в квартире или в частном доме людей, которым утром надо будет по очереди принять душ. Если же нагреватель используется для кухонных нужд, то там будет достаточно 15 — 30 литров. Для ванной комнаты принцип выбора объема следующий:

• Для двоих человек будет необходим бак 50 литров
• Для троих оптимальным выбором является 80 литров
• для 4 и более человек необходим водонагреватель от 100 и более литров

Какая мощность у водогрейки??

Мощность большинства бытовых приборов лежит в пределах от 1,5 до 2,5 кВт. Водонагреватели с такой мощностью можно включать в розетку без прокладки отдельной линии от щитка и без установки отдельного автомата. На многих моделях производители устанавливают шнуры электропитания с установленным УЗО (устройство защитного отключения). УЗО защищает потребителя от удара током из-за  пробоя на корпус. По законам физики, чем больше мощность нагревательных элементов (чаще всего ТЭНов), тем быстрее будет нагрета вода в баке. То есть если вам необходимо часто пользоваться горячей водой, то следует выбирать мощность 2-2,5 кВт, в другом случае вполне хватит 1,5 кВт.

Электробезопасность для водонагревателя.

Накопительный водонагреватель это прибор, который может ударить человека током. Поэтому при его установке важно соблюдать следующие простые правила:

• Электрическая розетка, используемая для подключения водонагревателя, должна быть с крышкой. Корпус розетки должен быть герметичным.
• Накопительный водонагреватель должен подключаться через УЗО!!! Для многих бюджетных моделей водонагревателей, УЗО в комплекте не идет и его нужно приобретать отдельно.
• Если нет УЗО, но есть контур заземления, то можно заземлить водонагреватель. Контур заземления — дорогое удовольствие. В многоэтажных домах его чаще всего нет, а заземлять водонагреватель через трубы отопления, водопровода или (не дай Бог!) газоснабжения категорически нельзя! Это может вызвать преждевременный выход из строя металлических труб в результате коррозии.

Внешний вид устройства защитного отключения
Теперь расскажу немного про то, что такое УЗО (расшифровывается как устройство защитного отключения). УЗО — устройство, которое отключает питание прибора в случае, если значение  дифференциального тока превышает определенный предел (чаще всего 30 или 35 мА). Если говорить проще, то внутри УЗО есть две катушки — по одной ток втекает в прибор, а по другой вытекает из прибора. Если нет утечки, то эти токи практически равны друг другу, а в случае утечки появляется разность, которая заставляет УЗО отключить питание.Устройство защитного отключения будет срабатывать одинаково вне зависимости от того, есть ли «земля» в розетке, которой подключена водогрейка.

Вертикальные, горизонтальные и «универсальные» баки.

Для нужд потребителей производители водонагревателей делают разные варианты установки. Наиболее популярны «вертикальные» баки (см. рисунок ниже).

Горизонтальные и вертикальные водогрейки

В вертикальных баках, из-за меньшей площади соприкосновения горячей и холодной воды внутри бака, количество горячей воды будет больше, чем в горизонтальных баках. Это значит, что при всех прочих равных (объеме и мощности) вертикальный вариант даст большее количество горячей воды. Есть так же хитрые агрегаты, которые можно устанавливать как вертикально, так и горизонтально ( у компании Ariston это модели под названием Velis).

Плоские или круглые водонагреватели…? Вот в чем вопрос!

По форме водонагреватель может быть плоским или круглым (цилиндрическим если говорить правильно). Они устроены немного по-разному, но суть одна и та же! Чаще всего выбор формы определяется предпочтением покупателя, либо габаритами того или иного бака. По цене плоские водогрейки ощутимо дороже, чем круглые. Это связано с тем, что внутри плоского прибора находится две водосодержащие емкости, а не одна, как у его круглого собрата. К тому же, почти во всех плоских аппаратах, внутренний бак сделан из нержавеющей стали, а среди цилиндрических водогреек большая часть имеет емкость, которая покрыта изнутри эмалью. Скажу сразу — нержавейка живет дольше, чем эмаль. Например у компании Термекс гарантия на нержавейку 7 лет, а на эмаль 3 года. Советую выбирать именно нержавеющий бак.

Внутреннее устройство водонагревателей.

В качестве ликбеза, все-таки посмотрим как изнутри устроен бытовой водонагреватель. Смотрите на рисунок ниже. На нем изображено внутреннее устройство круглого нагревателя воды.

Внутреннее устройство круглого бака

Сильно вдаваться в подробности не будем. Заострим внимание на главном:

•  Внутри бака расположен нагревательный элемент (обычный или «сухой» ТЭН).
• Вторым по важности после ТЭНа будет стоять термостат — он включает и выключает нагрев в зависимости от температуры воды. Термостатов может быть два: основной и аварийный на случай поломки основного.
• К ТЭНу крепится магниевый анод — он нужен для торможения коррозии внутреннего бака.
• Ёмкость, содержащая воду снаружи покрыта полиуретановой пеной для теплоизоляции. Это помогает экономить электроэнергию плюс наружная поверхность будет холодной и об нее никто не обожжется.
• Так же на фото видно две трубки (одна длинная другая короткая). По длинной трубке из верхней части бака забирается горячая вода, а по короткой трубке подается холодная вода из водопровода.

А теперь рассмотрим «внутренности» плоского горизонтального водонагревателя на следующем рисунке

внутреннее строение плоского горизонтального водонагревателя

Тут изменилось только строение самой емкости — она состоит из двух больших сообщающихся баллонов, а все остальное устроено также.

Если вы собираетесь самостоятельно устанавливать данный бытовой, то попрошу внимательно прочитать следующую часть статьи!

Схема подключения накопительного водонагревателя.

Если вы хотите, чтобы ваш водонагреватель радовал вас горячей водой долгие годы, его необходимо правильно подключить к водопроводу в вашей квартире или частном доме. Ниже будет приведена стандартная схема подключения, которая прописана в руководствах по эксплуатации. Смотрим  на следующий рисунок:

схема подключения накопительного водонагревателя

У себя дома я установил водонагреватель пользуясь этой схемой, чего и вам советую. Эта схема приведена в паспорте на водонагреватели фирмы Термекс, а этот ведущий производитель глупостей не посоветует.

Главное не забудьте установить защитный клапан (он идет в комплекте) на вход холодной воды. Этот клапан защитит емкость от разрушения излишним давлением. Внутренняя емкость может быть рассчитана на 6, 7 или 8,5 атмосфер в зависимости от производителя. Информацию об этом параметре можно найти в паспорте изделия.

Кроме того, на схеме показана установка сливного вентиля. Этот вентиль понадобится если нужно будет слить воду из бака для его ремонта или обслуживания. Остальные вентиля нужны для включения или выключения нагревателя из системы водоснабжения.

Для монтажа можно использовать полипропиленовые или металлопластиковые трубы и фитинги.  Как их использовать поговорим в другой раз!

На этом закончим сегодняшний пост. До новых встреч!









znayteplo.ru
