Инструкция по монтажу своими руками

Даже сегодня многие еще не знают, что это за устройство – диммер, для чего он нужен и как его правильно устанавливать. Сегодня мы попытаемся детально все это объяснить, также будет приведена схема подключения диммера (точнее, даже сразу несколько возможных схем) и пошаговая инструкция по установке своими руками.

Схема подключения диммера

Содержание статьи:

Современный ассортимент диммеров, присутствующий на прилавках магазинов световой техники, огромен, а потому выбрать подходящий вариант – достаточно сложная задача. Мы рассмотрим особенности и разновидности данного прибора, но вначале отметим один важный момент. Диммер (или светорегулятор) – это устройство, предназначающееся для плавного регулирования яркости освещения и, как правило, его устанавливают вместо простого выключателя.

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

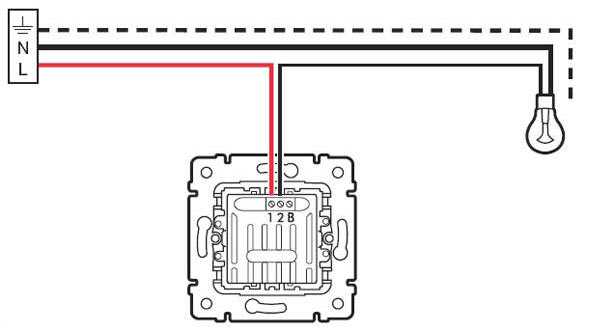

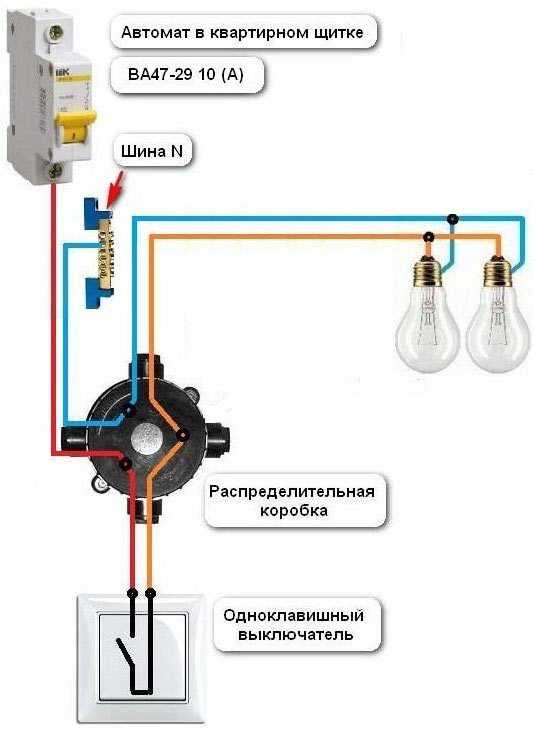

Схема первая

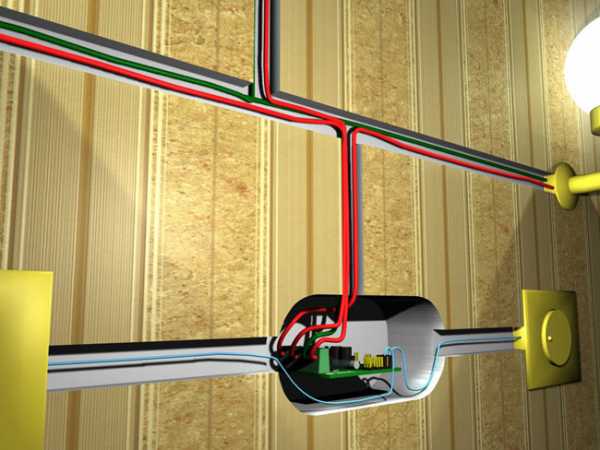

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Обратите внимание! Стоит еще раз напомнить вам о том, что в этом пункте описывается наиболее простой способ подключения светорегулятора, а потому и применяются он в преимущественном большинстве случаев (особые навыки для работы в данном случае не требуются). Грубо говоря, технология здесь практически идентична процедуре замены розетки либо же выключателя.

Схема вторая

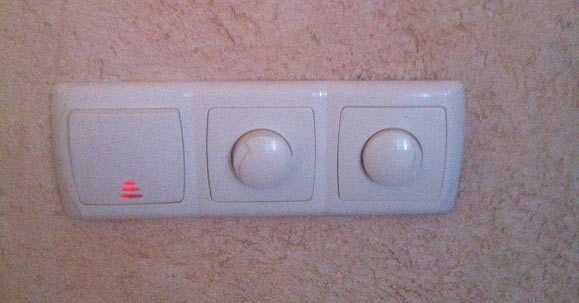

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Видео – Как установить диммер вместо выключателя

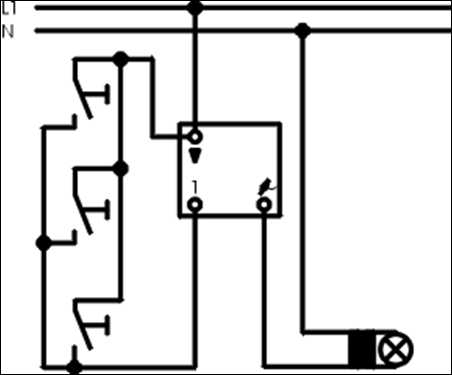

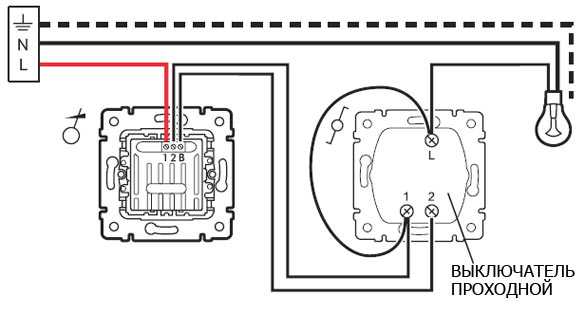

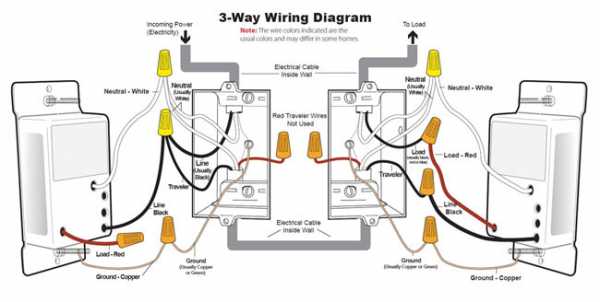

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

На заметку. Если в схеме будет присутствовать три размыкателя (или больше), то провод, который к ним прокладывается, должен быть четырехжильным.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

Важная информация! Никто не соединяет проходные выключатели напрямую! Это необходимо делать только через распределительную коробку, в которой кабели соединяют попарно.

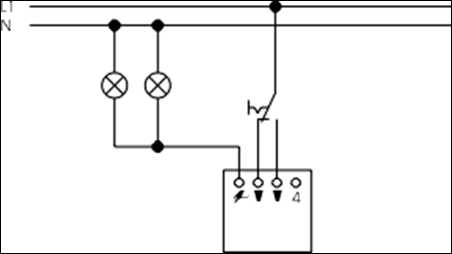

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

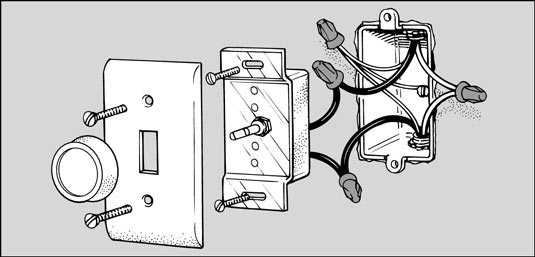

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1. Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

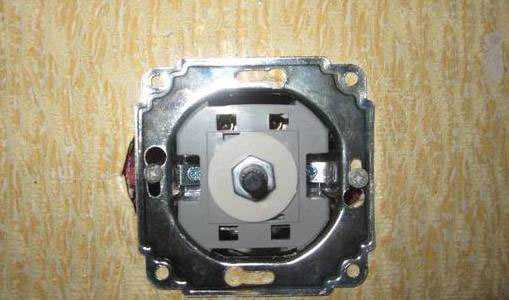

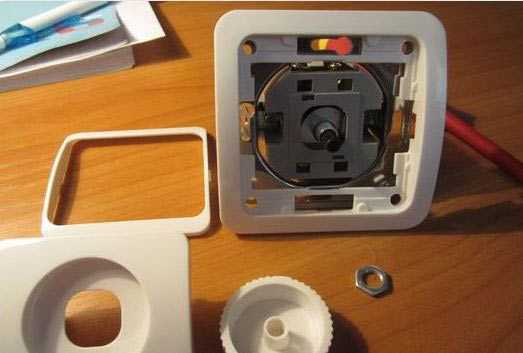

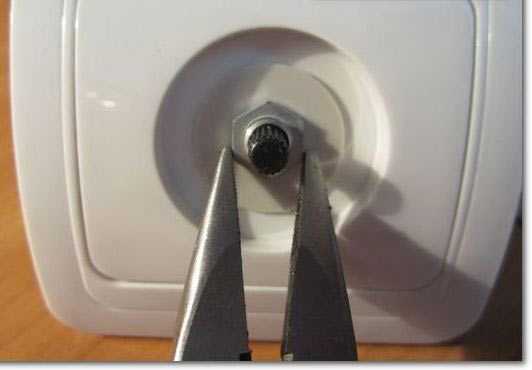

Шаг №2. После этого можете снять кнопку размыкателя, который установлен.

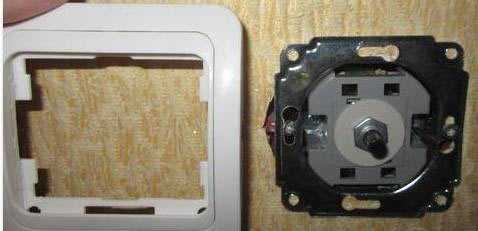

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

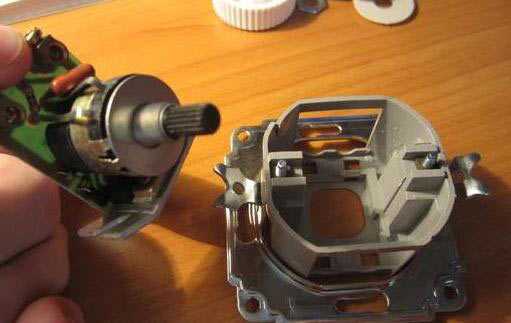

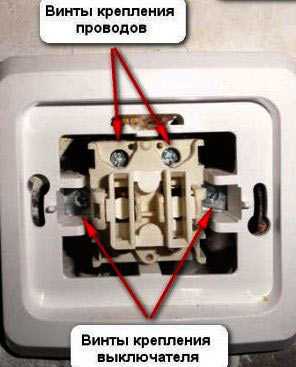

Шаг №4. Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

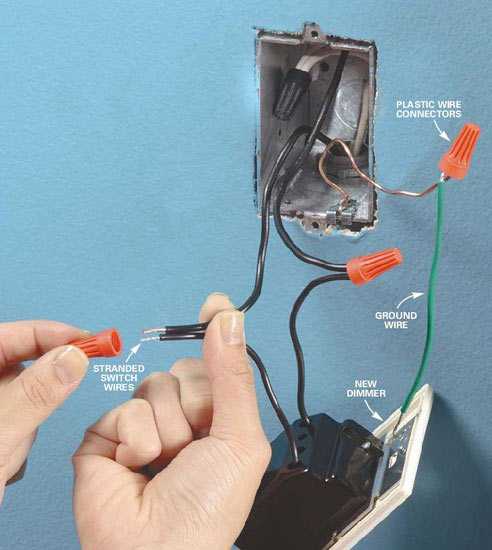

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

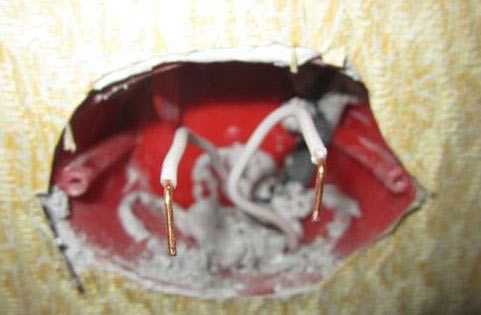

Шаг №6. После этого вы увидите пару свободных проводов.

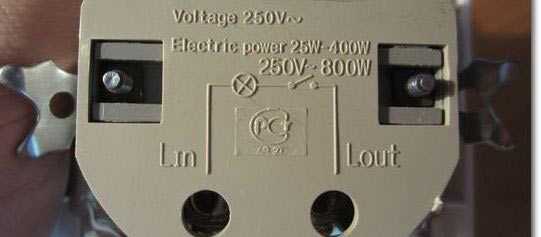

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой  L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

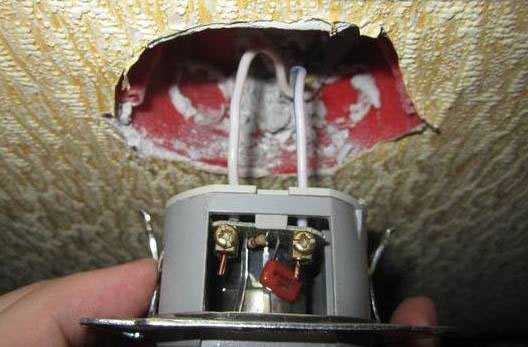

Шаг №7. Поместите диммер в оставшуюся монтажную коробочку. Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов. Теперь остается только установить регулирующее колесико.

Шаг №8. По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии. Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки. Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Принцип действия и основные разновидности диммеров

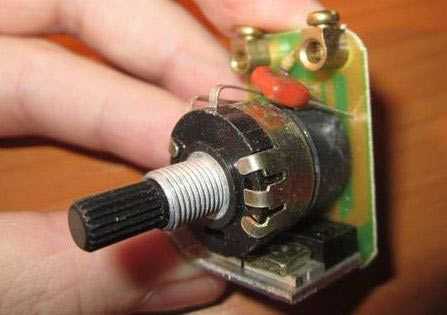

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

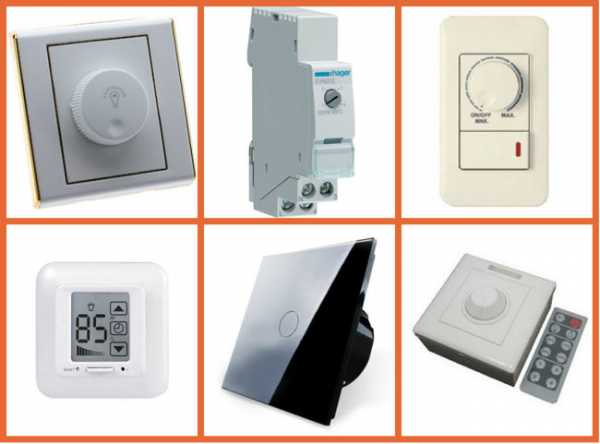

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

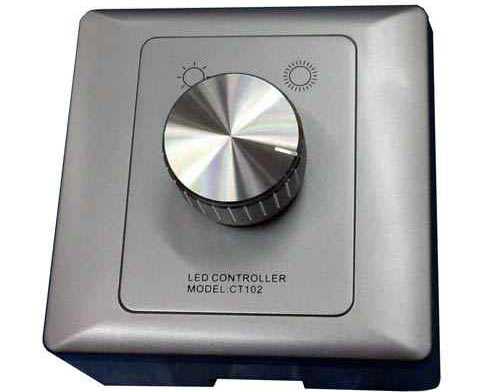

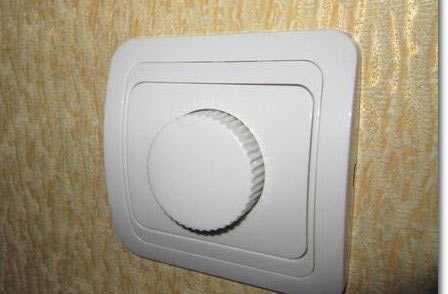

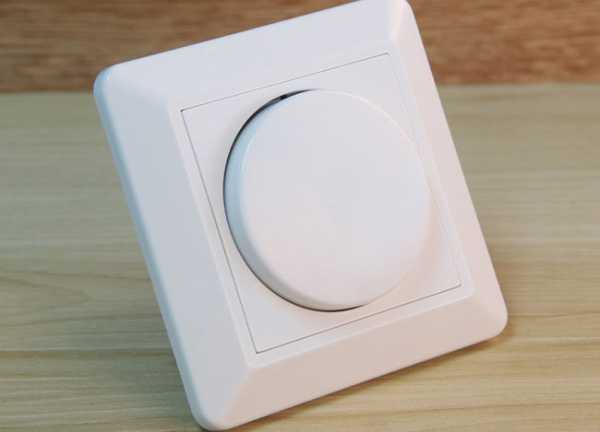

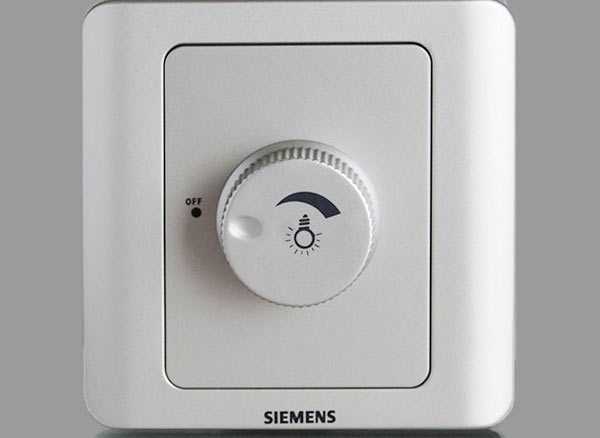

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Обратите внимание! Еще не так давно появились сенсорные светорегуляторы, быстро обретшие популярность из-за того, что выглядят очень даже современно. Подобные устройства могут с легкостью вписаться практически в любое оформление (в особенности, если речь идет о стиле хай-тек).

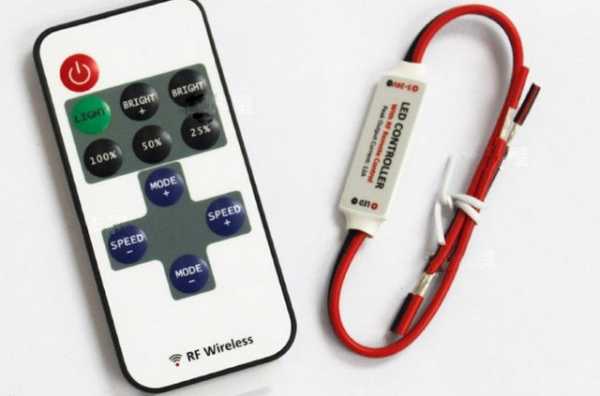

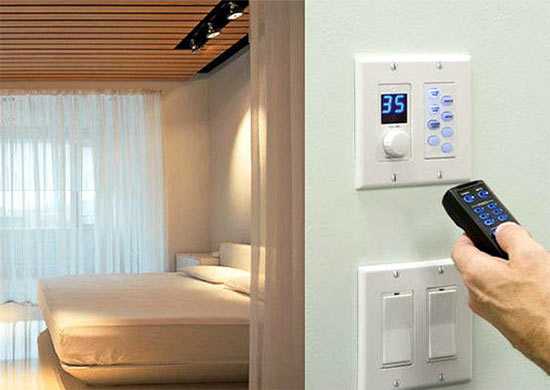

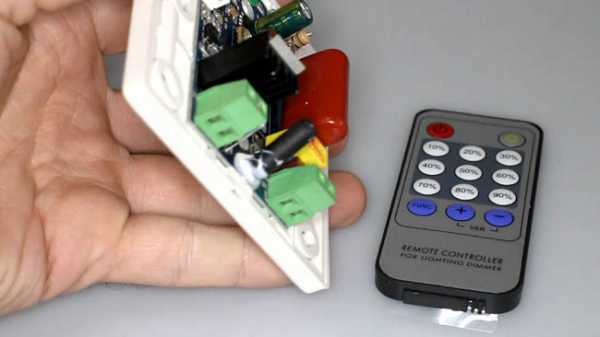

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

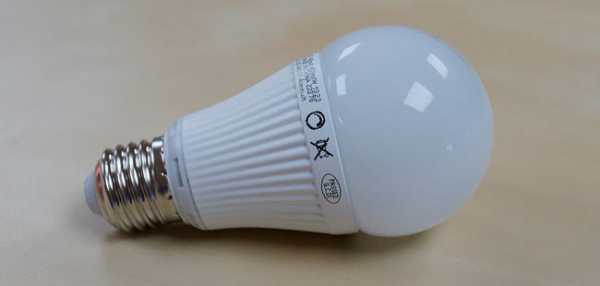

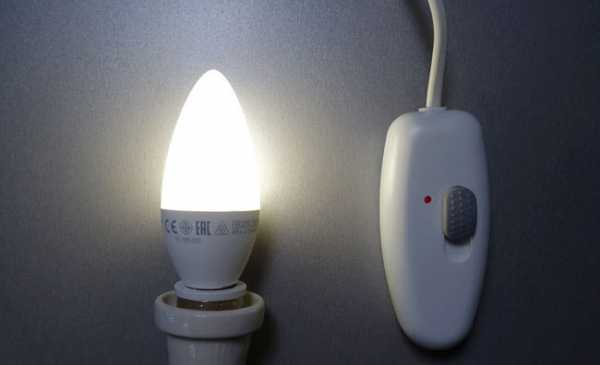

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

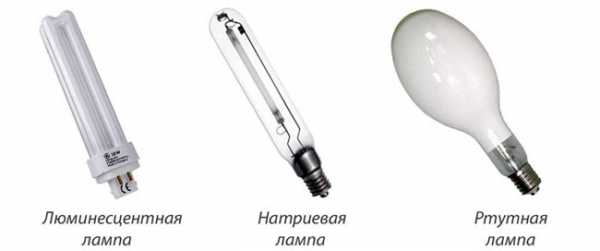

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Обратите внимание! Выбирая светорегулятор, принимайте во внимание не только конкретную разновидность ламп, которые будут с данным устройством применяться, но также и предельную расчетную нагрузку. Помимо этого, советуем отдавать предпочтение моделям с запасом мощности.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

1. Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
2. Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
3. Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
4. Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

1. Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт. Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
2. Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
3. Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
4. В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный. В противном случае он может попросту не справляться с регулировкой освещения.
5. Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Обратите внимание! Если вы намерены самостоятельно подключить светорегулятор, то в обязательном порядке должны придерживаться всех вышеназванных требований. Сделав все это, вы заметно продлите эксплуатационный срок данного устройства.

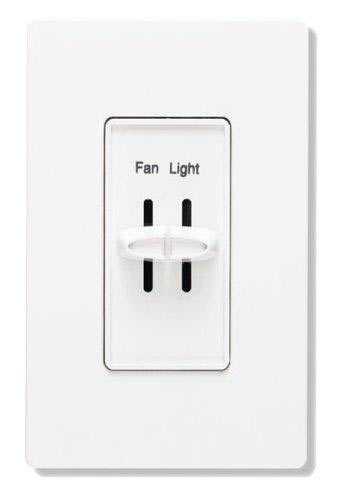

А как насчет диммеров для потолочных вентиляторов?

Если вы будете покупать регулятор для того, чтобы управлять работой потолочного вентилятора, то ни в коем случае не отдавайте предпочтение стандартной модели, поскольку срок его (вентилятора) службы существенно уменьшится, более того, он может даже перегореть в рекордно короткое время. Есть несколько разновидностей типичных диммеров, которые допускаются к использованию вместе с потолочными вентиляторами (с переменной скоростью вращения, тихие трех- и семискоростные полюса, прочие).

В качестве небольшого заключения

Теперь вы знаете о том, что собой представляет светорегулятор, как он функционирует и какие его разновидности существуют. Помимо того, вы знаете, какой должна быть схема подключения диммера в той или иной ситуации, а также как правильно произвести установку описываемого в статье устройства. Поэтому в конце статьи еще раз обратим ваше внимание на том факте, что простые светорегуляторы запрещается применять вместе с энергосберегающими лампами – дело в том, что в подобной ситуации их эксплуатационный срок заметно сократится! Вместо этого отдавайте предпочтение специальным диммерам либо, как вариант, вовсе откажитесь от их применения.

На этом все, удачи вам во всех ваших начинаниях! И не забудьте посмотреть еще один тематический видеоролик, который приведен ниже.

Видео – Особенности правильного выбора диммера
