Дымоходы из нержавеющей стали сэндвич – цены на трубы и детали
Описание сэндвич дымохода из нержавеющей стали, монтаж
Печное отопление применяется в хозяйстве многие столетия. Еще относительно недавно, когда не были так развиты города, инфраструктура, обогрев помещения осуществлялся за счет отдельных отопительных конструкций. И на сегодняшний день в деревне можно увидеть, как над крышами домов развевается дымок. Если говорить конкретно о конструкции печи, то она может варьироваться в зависимости от индивидуальных предпочтений, условий, пространства и многого другого. Одним из самых популярных материалов, который используется в кладке – кирпич.
Вся конструкция состоит из, грубо говоря, двух элементов:
- Непосредственно основания. Здесь происходит сгорание топлива, нагрев самой печи, а, соответственно, отдача затем тепла помещению
- Дымоход. Он чаще всего также выкладывается из кирпича. Он может быть полностью выложен из кирпича, а может быть частично. Если частично, то на выходе, как правило, используется труба
Мы привели пример традиционного дымохода. Хотелось бы остановиться на более инновационном варианте, как сэндвич дымоход из нержавеющей стали. Сэндвич вариант известен на рынке не первый год. Однако, знают о нем не многие. В основном, с ним сталкиваются профессионалы, которые специализируются на кладке печных дымоходов.
-
- монтаж дымохода-сэндвича в бане
-
- одностенный и двухстенный дымоход
-
- описание сэндвич дымохода из нержавеющей стали
-
- сэндвич-дымоход из нержавеющей стали
На самом деле, все гораздо проще, чем может показаться на первый взгляд. Вначале стоит пояснить, что же из себя представляет вышеназванная конструкция. Сэндвич – это две трубы разного диаметра, между которыми располагается специальный материал термоизоляционного свойства. Как правило, в качестве термоизоляционного материала используется базальт. Материал, из которого производится оболочка (труба) – нержавеющая сталь. Она не подвержена воздействию окружающей среды, не ржавеет, а, следовательно, долговечна.
Остановимся на том, почему на сегодняшний день зачастую прибегают именно к использованию сэндвич дымохода из нержавеющей стали.
Приведем следующие преимущества:
- за счет того, что имеется теплоизоляционный слой – практически полностью исключена возможность нагрева трубы до такого уровня, что может произойти возгорание помещения
- Простота установки (монтажа)
- Отсутствие необходимости чистки сэндвич дымохода
- Отличный эстетический вид и долгий срок службы (не менее 15 лет)
После того, как мы узнали о самой системе сэндвич, проанализировали ряд преимуществ использования рассматриваемого варианта, следует рассказать о том, как осуществить монтаж такого дымохода.
-
- методы монтажа дымоходов-сэндвичей
Не для кого не секрет, что любую работу можно сделать как самостоятельно, так и при помощи привлечения специалистов, которые на этой работе, так сказать, «съели собаку». По долгу службы мне приходилось устанавливать несколько раз сэндвич дымоходы из нержавеющей стали. Сложного в этой работе ничего нет. Однако, есть свои тонкости, нюансы, без учета которых невозможен качественный монтаж. Еще один момент, на который хотелось бы обратить внимание – это то, что будет лучше, если данную работу будут выполнять несколько человек. Соответственно, если вы сами надумала осуществить монтаж, заранее позаботьтесь о напарнике, который сможет что-то подать, поддержать и т.д.
После того, как все вышесказанные условия выполнены, можно приступать к работе. Рассмотрим монтаж на конкретном примере, а именно на установке дымохода в бане. Заметим, что баню мы берем просто в качестве примера. Описанный нами ниже способ применим и к другим строениям (дома, бытовки и т.п.).
-
- схема соединения дымоходов-сэндвичей
-

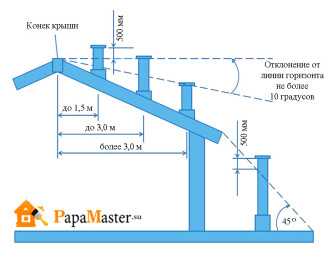

- высота дымовой трубы над крышей бани

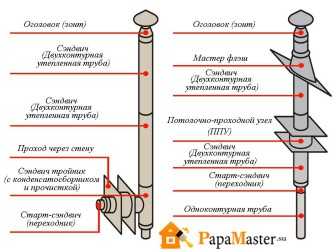

Сэндвич дымоход может устанавливаться двумя способами:
- Расположение вдоль стены снаружи с выходом на крышу

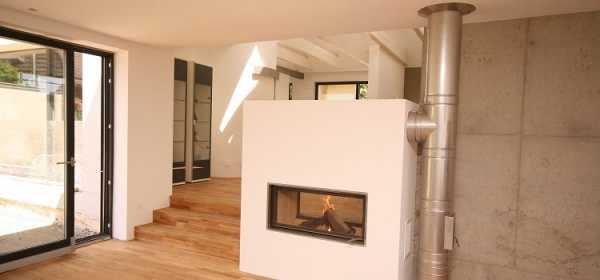

- Расположение внутри помещения с выходом на крышу через отверстие в потолке и крыше
Опишем алгоритм монтажа вдоль стены снаружи:
- Следует сделать все необходимые замеры на стене, где будет располагаться печь. Отмеряем место, где располагается ось дымоотводящего патрубка.
- В месте патрубка делаем сквозное отверстие в стене, чтобы вывести конструкцию наружу. Деревянная стена, где располагается печь, необходимо оградить негорючим экраном. Все это делается во избежание возгорания.
- В отверстие в стене устанавливается горизонтальная часть конструкции. Снаружи она закрепляется к стене при помощи крепежа (саморезов). Для качественного крепления необходимо использовать уровень.
- Далее осуществляется сборка непосредственно трубы. Она состоит из секций. Секции между собой скрепляются хомутами. Труба к стене крепится с помощью специального крепежа. Стыки промазываются герметиком, стойкому к высокой температуре.
- Чтобы дымоход располагался на безопасном расстоянии от стены, используются так называемые дистанционные шпильки.
- Огибания свеса кровли осуществляется за счет двух отводов.
- В самом конце трубы устанавливается дефлектор или зонт, который препятствует попаданию влаги в трубу.Мы описали основные шаги, которые помогут вам осуществить монтаж самостоятельно. Нужно не забывать о том, что у завода изготовителя дымоходов есть свои инструкции и рекомендации. Следуйте им во избежание всякого рода недоразумений.
papamaster.su
Дымоходы сэндвич из нержавеющей стали Стандарт
<<< назад
Дымоходы сэндвич из нержавеющей стали «Стандарт»
Дымоход сэндвич из нержавеющей стали Стандарт производится из стали марки AISI 304 толщиной стенки 0,5 мм. и 0,8 мм.
Сталь марки AISI 304 — это аустенитная сталь с низким содержанием углерода в состав которой входит 19% никеля и 10% хрома. Нержавеющая сталь марки AISI 304 является кислотостойкой и выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию.
Такой дымоход имеют небольшую толщину, нагревается очень быстро, имеет зеркальную гладкую поверхность, на которой ничего не остается и которой не вредит контакт с агрессивным кислым конденсатом. Применение такого дымохода гарантирует его высокую эффективность, надежность и долговечность и как следствие правильную и эффективную работу отопительного оборудования в тех режимах и с теми характеристиками, для которых они предназначены.
Дымоходы изготовленные из этой стали подходят для любого отопительного оборудования (дрова, газ, дизель).
Цены на комплектующие дымоходов из стали марки AISI 304.
Диаметр 110/200 (110 — диаметр внутренней трубы/200 — диаметр наружной трубы.
AISI 304(0,5мм) — нержавеющая сталь толщиной 0,5 мм.
AISI 304(0,8мм) — нержавеющая сталь толщиной 0,8 мм.
AISI 430(0,5мм) — нержавеющая сталь толщиной 0,5 мм.
Наименование | Диаметр ø | труба внутр. AISI 304(0,5мм)/ труба наружн. AISI 430(0,5мм) | труба внутр. AISI 304(0,8мм)/ труба наружн. AISI 430(0,5мм) |
| Труба сэндвич 1 м | 110/200 | 1680 | 1960 |
| 115/200 | 1750 | 2100 | |
| 120/200 | 1750 | 2100 | |
| 130/200 | 1820 | 2240 | |
| 150/230 | 2100 | 2590 | |
| 180/260 | 2450 | 3010 | |
| 200/280 | 2660 | 3290 | |
| 250/330 | 3220 | ||
| 300/380 | 3780 | 4130 | |
| 350/430 | 4340 | 5460 | |
| 400/480 | 4900 | 6160 | |
| 500/580 | 5950 | 7630 | |
| Труба сэндвич 0,5 м | 110/200 | 1050 | 1190 |
| 115/200 | 1050 | 1190 | |
| 120/200 | 1050 | 1190 | |
| 130/200 | 1120 | 1260 | |
| 150/230 | 1260 | 1680 | |
| 180/260 | 1470 | 1820 | |
| 200/280 | 1610 | 1960 | |
| 250/330 | 1960 | 2100 | |
| 300/380 | 2240 | 2450 | |
| 350/430 | 2590 | 3290 | |
| 400/480 | 2940 | 3710 | |
| 500/580 | 3570 | 4620 | |
| Колено сэндвич 135 | Диаметр ø | труба внутр. AISI 304(0,5мм)/ труба наружн. AISI 430(0,5мм) | труба внутр. AISI 304(0,8мм)/ труба наружн. AISI 430(0,5мм) |
| 110/200 | 1120 | 1330 | |
| 115/200 | 1120 | 1330 | |
| 120/200 | 1120 | 1330 | |
| 130/200 | 1260 | 1540 | |
| 150/230 | 1400 | 1680 | |
| 180/260 | 1680 | 1960 | |
| 200/280 | 1820 | 2240 | |
| 250/330 | 1960 | 2450 | |
| 300/380 | 2240 | 2660 | |
| 350/430 | 2520 | 3150 | |
| 400/480 | 2940 | 3500 | |
| 500/580 | 3500 | 4200 | |
| Колено сэндвич 90 | 110/200 | 1610 | 1960 |
| 115/200 | 1610 | 1960 | |
| 120/200 | 1610 | 1960 | |
| 130/200 | 1750 | 2100 | |
| 150/230 | 1960 | 2380 | |
| 180/260 | 2240 | 2730 | |
| 200/280 | 2520 | 3010 | |
| 250/330 | 2800 | 3360 | |
| 300/380 | 3220 | 3850 | |
| 350/430 | 3780 | 4480 | |
| 400/480 | 4480 | 5180 | |
| 500/580 | 5600 | 6510 | |
| Тройник сэндвич 90 | Диаметр ø | труба внутр. AISI 304(0,5мм)/ труба наружн. AISI 430(0,5мм) | труба внутр. AISI 304(0,8мм)/ труба наружн. AISI 430(0,5мм) |
| 110/200 | 2310 | 2800 | |
| 115/200 | 2310 | 2800 | |
| 120/200 | 2310 | 2800 | |
| 130/200 | 2450 | 2940 | |
| 150/230 | 2660 | 3360 | |
| 180/260 | 2940 | 3850 | |
| 200/280 | 3360 | 4340 | |
| 250/330 | 3850 | 5180 | |
| 300/380 | 4550 | 6370 | |
| 350/430 | 5600 | 7560 | |
| 400/480 | 7140 | 9240 | |
| 500/580 | 8890 | 11900 | |
| Тройник сэндвич 135 | 110/200 | 3780 | 4900 |
| 115/200 | 3780 | 4900 | |
| 120/200 | 3780 | 4900 | |
| 130/200 | 4060 | 5040 | |
| 150/230 | 4340 | 5460 | |
| 180/260 | 4900 | 6160 | |
| 200/280 | 5740 | 7000 | |
| 250/330 | 6580 | 7980 | |
| 300/380 | 7700 | 9240 | |
| 350/430 | 8960 | 10929 | |
| 400/480 | 10500 | 12600 | |
| 500/580 | 13300 | 16800 | |
| Старт-сэндвич | 110/200 | 700 | 840 |
| 115/200 | 700 | 840 | |
| 120/200 | 700 | 840 | |
| 130/200 | 770 | 910 | |
| 150/230 | 910 | 1050 | |
| 180/260 | 980 | 1190 | |
| 200/280 | 1120 | 1470 | |
| 250/330 | 1330 | 1820 | |
| 300/380 | 1540 | 2170 | |
| 350/430 | 1820 | 2450 | |
| 400/480 | 2240 | 2800 | |
| 500/580 | 2800 | 3360 | |
Труба 1 м | Диаметр ø | AISI 304(0,5мм) | AISI 304(0,8мм) |
| 100 | 630 | 1050 | |
| 110 | 630 | 1050 | |
| 115 | 630 | 1050 | |
| 120 | 630 | 1050 | |
| 130 | 700 | 1120 | |
| 140 | 760 | 1190 | |
| 150 | 810 | 1260 | |
| 160 | 900 | 1400 | |
| 180 | 980 | 1540 | |
| 200 | 1050 | 1750 | |
| 250 | 1330 | 2100 | |
| 300 | 1610 | 2520 | |
| 350 | 1960 | 3080 | |
| Тройник 90 | 110 | 910 | 1120 |
| 115 | 910 | 1120 | |
| 120 | 910 | 1120 | |
| 130 | 910 | 1260 | |
| 150 | 1120 | 1540 | |
| 180 | 1330 | 1890 | |
| 200 | 1470 | 2100 | |
| 250 | 1820 | 2660 | |
| 300 | 2100 | 3360 | |
| 350 | 2380 | 3920 | |
| Колено 135 | Диаметр ø | AISI 304(0,5мм) | AISI 304(0,8мм) |
| 110 | 390 | 490 | |
| 115 | 390 | 490 | |
| 120 | 390 | 490 | |
| 130 | 420 | 560 | |
| 150 | 450 | 630 | |
| 180 | 530 | 770 | |
| 200 | 600 | 870 | |
| 250 | 700 | 1050 | |
| 300 | 840 | 1260 | |
| 350 | 1010 | 1540 | |
| Колено 90 | 110 | 420 | 560 |
| 115 | 420 | 560 | |
| 120 | 420 | 560 | |
| 130 | 460 | 630 | |
| 150 | 560 | 770 | |
| 180 | 630 | 910 | |
| 200 | 700 | 980 | |
| 250 | 980 | 1400 | |
| 300 | 1330 | 1820 | |
| 350 | 1680 | 2310 | |
| Шибер поворотный | Диаметр ø | AISI 304(0,5мм) | AISI 304(0,8мм) |
| 100 | 770 | 1120 | |
| 110 | 770 | 1120 | |
| 115 | 770 | 1120 | |
| 120 | 770 | 1120 | |
| 130 | 840 | 1260 | |
| 150 | 980 | 1400 | |
| 180 | 1120 | 1540 | |
| 200 | 1330 | 1890 | |
| 250 | 1610 | 2100 | |
| 300 | 1960 | 2660 | |
| 350 | 2520 | 3360 |
dymohodof.ru
элементы конструкции » Сделай камин
Дымоход — обязательный элемент любой печи, позволяющий выводить наружу продукты сгорания и обеспечивать тягу для поддержания горения. Современные сэндвич дымоходы из нержавеющей стали получили большое распространение у владельцев печей и каминов. Попробуем разобраться почему.
Сэндвич-дымоход
Описываемый дымоход представляет собой конструкцию из двустенных труб, между которыми проложен слой теплоизолирующего материала. Материал труб — нержавеющая или оцинкованная сталь, а в качестве теплоизолятора чаще всего используют базальтовую минеральную вату или вспученный перлитовый песок.
Преимущества сэндвич дымоходов
Главная задача дымохода — обеспечивать стабильную и эффективную работу печи. Для её выполнения необходимо соблюдение множества условий.
Огнестойкость
Так как температура дымовых газов, проходящих через дымоход, очень велика, материалы для его изготовления должны обладать высокой огнестойкостью, не загораться и не разрушаться под действием высоких температур. Кроме того, они должны быть устойчивыми к резкой и регулярной смене температурных режимов.
Качественная сталь как нельзя лучше соответствует этим условиям. Поэтому двухконтурные дымоходы из нержавеющей стали — идеальное решение для комплектации печей и каминов, устроенных в деревянных домах или зданиях, построенных из других легковоспламеняющихся материалов. Слой теплоизоляции принимает на себя основную температурную нагрузку, не давая внешнему контуру разогреваться до критических параметров.
Устройство сэндвич труб для дымоходов
Влагостойкость
Дымовые газы состоят не только из продуктов сгорания, но и из водяных паров, которые конденсируются на внутренней поверхности дымохода при его остывании. Конденсат, стекающий по стенкам дымового канала, со временем может привести к его разрушению, поэтому материал дымохода должен быть устойчив к воздействию влаги. Нержавеющая сталь, из которой сделаны сэндвич дымоходы, как раз обладает этим свойством, что и дает ей преимущество перед некоторыми другими материалами. Дымоходы из неё могут эксплуатироваться долгие годы, не ржавея и не требуя ремонта. А сэндвич-структура, благодаря наличию теплоизоляции. снижает вероятность появления конденсата на внутренних стенках дымохода. Это особенно важно, если осуществляется монтаж дымоходного канала для отопительного оборудования с прямой вытяжкой.
Устойчивость к агрессивным веществам
В процессе горения дров и другого топлива в дымоход выносятся различные агрессивные кислоты, часть которых оседает на стенках и может вызвать коррозию и разрушение материала дымохода. Устойчивость к их воздействию — залог длительной службы не только дымохода, но и всей печи или камина. Дымоходы из нержавеющей стали сэндвич и после многолетнего использования остаются прочными внутри и не меняют внешнего облика снаружи, отлично выдерживая серьезную «химическую атаку». Мало того, на их гладких внутренних стенках задерживается намного меньше сажи, что позволяет реже проводить профилактическую чистку канала.
Легкость конструкции, простота монтажа
По сравнению с традиционными дымоходами из кирпича, сэндвич дымоходы из нержавеющей стали обладают небольшим весом, поэтому не требуют устройства прочного фундамента под камин или печь. Малый вес отдельных элементов конструкции существенно облегчает монтаж, с выполнением работы может справиться один человек (см. Установка дымоходов различных видов). Все детали двухконтурного дымохода легко соединяются между собой, что позволяет осуществлять монтаж сложных конструкций, огибающих препятствия и изменяющих угол наклона. Кроме того, можно легко нарастить дымовой канал, если его размеры не соответствуют нужной длине. И это далеко не полный перечень достоинств дымоходов из нержавеющей стали.
К ним также можно отнести привлекательный внешний вид, простой монтаж, совместимость с самыми разными моделями печей, котлов и каминов. Недостатком можно считать разве что стоимость, превышающую стоимость устройства кирпичных дымоходов. Но она окупается долгими годами беспроблемной эксплуатации.
Устройство сэндвич дымоходов

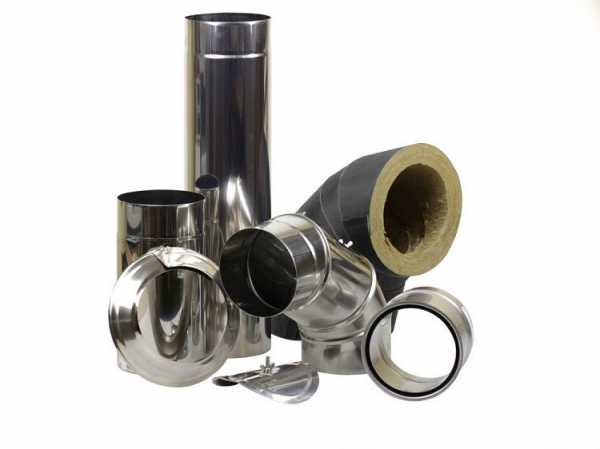

Основные элементы конструкции
Дымоход не может состоять только лишь из прямой трубы. Необходимы дополнительные элементы, позволяющие стыковать трубы между собой, осуществлять изгиб канала для обхождения элементов конструкции здания, его прохождение через перекрытия и кровлю и т. п. (см. Сэндвич труба для дымохода). К основным конструктивным элементам такого дымохода относятся:

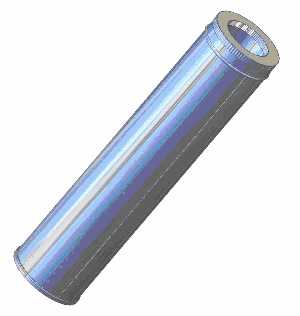

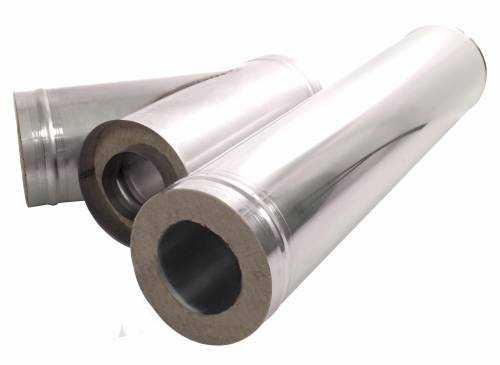

- Труба сэндвич. Производители выпускают такие трубы из нержавеющей стали, они могут иметь разные размеры (длину и диаметр), что позволяет подобрать их к отопительному устройству разной мощности и модификации.
- Тройники. Эти элементы используются для подключения дымоходов к топкам каминов, печей и других отопительных приборов, а также если необходим монтаж разветвления дымового канала.
Сэндвич тройник
- Колено. Необходимо для устройства изгиба дымохода. В зависимости от того, какой угол изгиба необходимо сделать, используют коленья-отводы на 15, 30, 45 или 90 градусов.
Сэндвич колено на 45 градусов
- Элементы прохождения кровли. Позволяют устраивать прохождение дымохода сквозь перекрытия и кровлю с организацией тепло- и гидроизоляции.

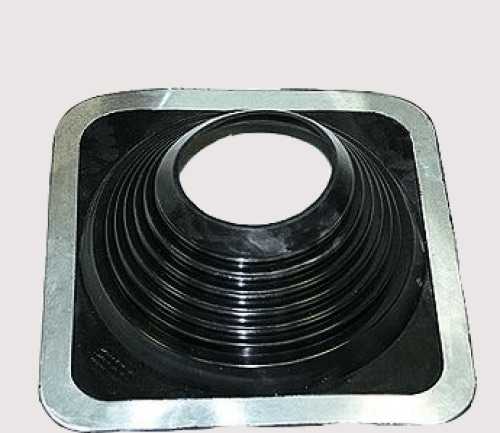

Кровельный проходник

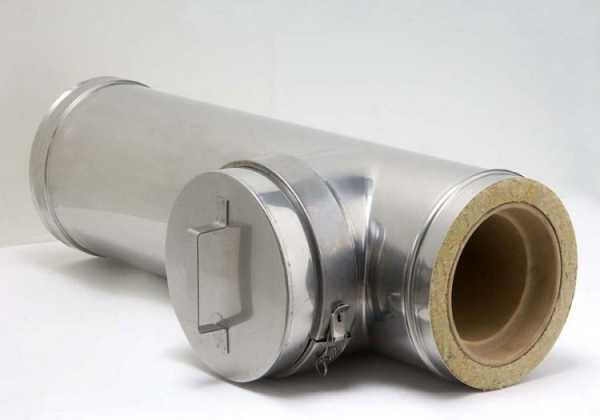

- Ревизионный тройник. Это тройник с дверцей, предназначенной для ревизии и очистки дымохода от грязи и сажи, монтаж ревизии осуществляется в нижней части дымохода.
- Конденсатосборник. Предназначен для сбора и удаления конденсата, который образуется на внутренних стенках дымового канала.
Конденсатоотвод

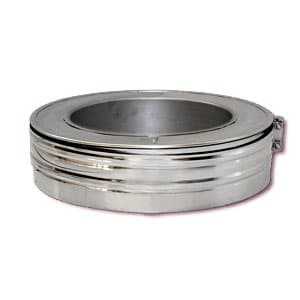

- Устье. Этот элемент с закрытой с одной стороны теплоизоляцией необходим для устройства окончания дымохода.
Устье (стакан) для сэндвич дымохода
- Стеновой хомут. Предназначен для фиксации дымохода к стене, размеры хомутов выбирают в зависимости от диаметра дымоходной конструкции.
- Опорная консоль. Настенное или напольное основание, на котором держится конструкция дымохода.
Сэндвич труба с кожухом из оцинкованной стали
Определение диаметра дымохода
Диаметр дымохода определяется по его внутренней трубе. Он рассчитывается исходя из мощности отопительного прибора: на каждый киловатт мощности требуется 8 квадратных сантиметров сечения дымового канала. Определять необходимый диаметр дымохода для самодельных печей и каминов должен специалист, ориентируясь на площадь топки и высоту трубы. Рекомендуемый диаметр дымохода для готовых отопительных приборов указывается в их паспортах.
Внимание! Если в паспорте указана номинальная мощность прибора, необходимо добавить к ней 30–40% для определения максимальной мощности, по которой и рассчитывается необходимое сечение дымохода.
Варианты конструкции
Трубы для двухконтурных дымоходов могут изготавливаться как только из нержавеющей стали, так и из других материалов. Например, материалом для внешней трубы (кожуха) часто служит оцинкованная сталь. Дымоходы сэндвич из оцинкованной стали снаружи и нержавеющей стали внутри удешевляют конструкцию, но выглядит она не так презентабельно.
Как выбрать?
При покупке элементов дымохода из нержавеющей стали обязательно нужно удостовериться в наличии заводского сертификата. Если приобретаются элементы для сборки дымохода для твердотопливного кота, то нужно выбирать вариант, в котором швы выполнены методом лазерной сварки. Если запланирован монтаж системы дымоотведения для газовых агрегатов можно брать элементы, в которых швы выполнены методом катания.
Таким образом дымоходы, собранные из двухслойной трубы, отличаются долгим сроком службы и высоким уровнем надежности. Это обусловлено свойствами нержавеющей стали – огнестойкостью и устойчивостью к коррозии. Кроме того, дымоходы из нержавейки имеют привлекательный внешний вид. Собрать дымоход из готовых элементов достаточно просто, монтаж сможет осуществить и неопытный мастер.
sdelaikamin.ru
Сэндвич дымоходы из нержавеющей стали ВУЛКАН
Двухконтурная система дымоходов «Вулкан», или как их еще называют – двустенные сэндвич дымоходы, являются наиболее распространенным видом дымоотводов из-за широкой области их применения, а также универсальности. Так, двухконтурные дымоходы применяются для эффективного отведения продуктов сгорания от большого диапазона отопительного оборудования: котлов, печей домашних и банных, каминов, дизель-генераторов, работающих на твердом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.
Конструкция, материалы и методы производства нержавеющих дымоходов позволяют этим дымоотводам выдерживать следующие рабочие параметры дымовых газов:
- номинальная температура до 750°С
- максимальная (краткосрочная) температура 1000°С
Давление внутри системы дымоходов из нержавейки должно составлять до 5000 Па, при этом, основной контур системы устойчив к агрессивной кислотной среде. Стоит отметить, что дымоходы из нержавеющей стали предназначены для установки как внутри, так и снаружи строений, с закреплением как к стене, так и к специальным мачтам. Это свойство нержавеющих дымоходов делает их очень удобными с точки зрения монтажа и установки в соответствии с индивидуальными параметрами объекта, для которого требуется система качественного дымоотведения.
Конструктивные особенности дымоходов из нержавеющей стали:
- Материал внутреннего контура: нержавеющая сталь AISI 321 (AISI 316, AISI 310 — по запросу) толщиной 0,5 — 1,0 мм
- Материал наружного контура: нержавеющая сталь AISI 304 или высококачественная гальванизированная сталь толщиной 0,5 — 0,8 мм
- Теплоизоляция сэндвич дымоходов: огнестойкая базальтовая вата Rockwool (Дания) и Paroc (Финляндия) толщиной 50/100 мм
- Система внутренней термокомпенсации дымоходов «Вулкан», исключающая деформацию линейных элементов при естественном температурном расширении металла
- Высокая герметичная точность и дымоходов из нержавеющей стали, и всех частей дымоотводящей системы, в целом
- Двухконтурные дымоходы характеризуются повышенной прочностью конструкции при минимальном весе
- Возможность использования специальных силиконовых колец для герметизации системы
- Уникальный стыковочный профиль раструбно-профильных соединений
Нержавеющие дымоходы «Вулкан» производятся на оборудовании последнего поколения с применением последних технологий. Так, трубы и элементы изготавливаются на уникальной автоматической роботизированной линии фактически без участия человеческого фактора. Нержавеющие дымоходы сэндвич конструкции производятся на территории России, что позволяет существенно снизить себестоимость продукции, обеспечивая невысокую цену. Заказать и купить недорогие, доступные дымоходы из нержавейки под торговой маркой «Вулкан» можно у многочисленных дилеров и дистрибьюторов завода по всей России.
dymohodvulkan.ru
Дымоходы из нержавейки: виды, характеристики, монтаж
Монтаж любой обогревательной системы котла, камина, печи и т. д., которая работает на жидком, твердом либо газообразном топливе, обязательно требует организации путей отводов продуктов горения. Наиболее универсальным и приемлемым вариантом решения этого вопроса является установка своими руками дымохода из нержавеющей стали. Такие трубы отвечают требованиям стандартов и позволяют быстро произвести монтаж дымоотводной системы котельных.
Дымоходы из нержавейки применяются для отвода продуктов горения из печей, каминов и котлов
Достоинства дымоходов из нержавейки
Дымоходы из нержавейки обладают рядом преимуществ:
- долгий срок службы;
- высокая прочность;
- возможность реализации системы любой сложности;
- многофункциональность;
- невысокая стоимость.
Дымоходы из нержавеющей стали для каминов или печей являются более прочными, чем кирпичные. Последние очень восприимчивы к колебаниям температуры, что приводит к их разрушению. Дымовая труба из нержавейки устойчива к коррозии. На изделия из стали не влияет повышенная влажность или сухость воздуха, высокие значения температур, химически агрессивные среды.
Для дымоходной системы из нержавейки характерна модульная структура, что позволяет легко заменить своими руками какую-либо деталь конструкции в случае необходимости. Установка дымоходов из стали производится с использованием специальных отводов. Благодаря этим элементам можно обойти инженерные блоки или архитектурные конструкции.
Дымоходы из нержавейки практичнее и надежнее кирпичных, их можно использовать в домах разных типов постройки
При монтаже дымохода из нержавейки своими руками есть возможность сдвига оси трубы в каком угодно направлении без изменения расположения котла либо камина. Круглое сечение дымоотвода из нержавеющей стали снижает интенсивность оседания продуктов горения на его внутренней поверхности. Такие трубы реже нуждаются в проведении чистки.
Виды труб для дымоходов
Для монтажа дымоходов из нержавеющей стали своими руками используются три варианта комплектующих:
- Однослойная стальная труба.

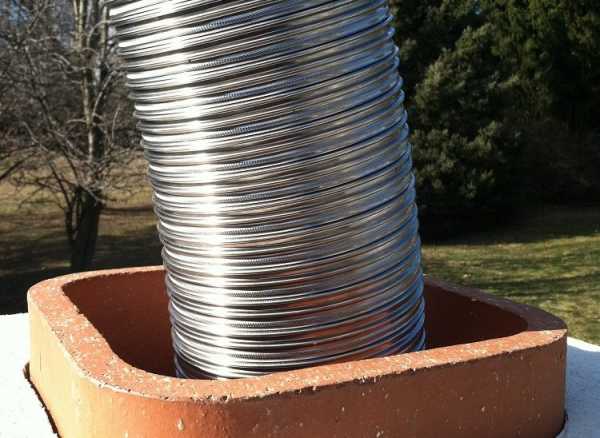

- Гофрированная нержавеющая труба.
- Сэндвич-труба.
Однослойная дымовая труба из нержавеющей стали имеет толщину 0,6-2 мм. Она отличается невысокой стоимостью, но при этом ограниченной областью применения.
Обратите внимание! Такую нержавеющую трубу для дымохода можно использовать только внутри утепленных помещений.
Значительная разница температур с наружной и внутренней стороны приводит к перерасходу энергоносителей, а обильное образование конденсата влияет на общую производительность и эксплуатационный срок отопительной системы.
Наиболее приемлемой для дымохода является гладкая труба круглого сечения
Гофрированные трубы для дымоходов из нержавеющей стали применяются для обустройства криволинейных переходов. Такие изделия из других материалов не всегда достаточно прочны и термоустойчивы. Гофрированная труба из нержавейки выдерживает температуру до 900 градусов и эффективно удаляет продукты сгорания газового прибора, котла, камина, печи на других видах топлива.
Наиболее универсальными трубами из нержавеющей стали для дымоходов являются сэндвич-системы. Их монтаж может проводиться своими руками как внутри, так и снаружи помещения. Труба имеет между внешним и внутренним нержавеющим покрытием специальный слой из негорючего материала. Он обладает высокими показателями термоизоляции. Зачастую этот слой выполнен из минеральной ваты.
Марки нержавеющей стали
Марка используемой стали для нержавеющих дымоходных труб влияет на эксплуатационные характеристики изделия.
Таблица 1
| Марка стали | Характеристики |
| 304 | Похожа на марку стали 316, но содержит меньше легирующих добавок. Отличается хорошей свариваемостью, сопротивлением коррозии и высокой прочностью при достаточно низких температурах. |
| 310S | Отличается устойчивостью к температуре до 1 тыс. градусов. |
| 316 | Обогащена включениями молибдена и никеля. Это повышает стойкость стали к химическому воздействию, термоустойчивость. Хорошо подходит для организации дымоотвода камина и котельных, отопительные агрегаты в которых работают на дизельном топливе, дровах либо газе. |
| 316i, 321 | Наиболее универсальны. Отличаются хорошей пластичностью, стойкостью к температурам до 850 °С и кислотному воздействию. Рекомендуется использовать трубы этих марок стали для печей на дровах. |
| 409 | Подходит для прибора, который работает на твердом топливе (камина, печи). |
| 430 | Используется для деталей, которые в наименьшей мере подвержены агрессивным воздействиям. Обычно из нее изготавливают внешние кожуха, поскольку влажная окружающая атмосфера на нее не влияет. |
Ассортимент элементов для дымохода
Нержавеющие детали для дымоходов разнообразны как в ассортименте, так и возможностях. С их помощью можно произвести монтаж системы практически любой конструктивной сложности.
Для монтажа дымоотвода понадобятся трубы и элементы для их соединения
Прямые нержавеющие трубы для дымоходов бывают длиной от 33 до 100 см. Для них всех характерно раструбное сопряжение, которое не требует дополнительных элементов. Отвод (колено) 45° используется при необходимости отклонения направления дымоотвода на вертикальном участке. Отводы 90° зачастую применяются для осуществления перехода от горизонтального короткого участка отопительного устройства к базисной части дымоходной трубы из нержавейки.
Тройник под углом 45 или 87° монтируется в месте установки сборника конденсата или, при использовании двух отопительных агрегатов, при их подсоединении к общей дымоходной системе.
Важно! Подключение двух устройств к единой системе требует отдельного согласования контролирующих органов.
Установка сборника конденсата необходима для освобождения дымоходной трубы из нержавеющей стали от влаги и производится в нижней части основного вертикального участка. Ревизионные элементы предназначены для осуществления чистки и регулярного контроля системы дымоотвода котельных.
Монтаж дымохода из нержавеющей стали предполагает использование его верхних частей – искрогасителя, колпака, гидроизоляционной юбки, а также специальных элементов для прохождения через перекрытия, кровлю, стены.
Дымоход, выведенный на кровлю, стоит оборудовать искрогасителем
Установка дымоотвода из нержавеющей стали
После выполнения проектирования прокладки дымовых труб для котельных из нержавеющей стали, согласования схемы с контролирующими органами и покупки необходимых деталей можно начинать монтаж системы своими руками.
При монтаже дымохода из нержавейки стыки труб желательно дополнительно усиливать герметиком, который выдерживает температуру до 1-1,5 тыс. градусов. Это предотвратит снижение тяги и проникновение опасных продуктов сгорания в помещение из канала из нержавейки. Трубы для дымоходов снабжены специальными участками сопряжения, поэтому их соединение не является сложной задачей.
Места соединения сегментов дымохода нужно загерметизировать специальным средством
Если своими руками ведется установка внутри помещения, то особое внимание уделяется прохождению труб из нержавейки для дымохода через перекрытия. Некоторые изготовители выпускают элементы специально для этих целей, но в случае необходимости можно их изготовить своими руками.
Для крепления дымоходных труб из нержавеющей стали на внешней стене используются кронштейны, которые располагаются на расстоянии менее 2 м друг от друга. Обязательной является опора в месте прохождения канала через стену и креплении ревизионного отсека.
Правила установки дымоходов
Для обеспечения хорошей тяги высота трубы дымохода из нержавеющей стали должна быть больше 5 м. Горизонтальные участки не должны превышать длину 1 м. В случае установки своими руками на открытом пространстве или в не отапливаемом помещении канала из нержавейки, необходимо термоизолировать дымоходную трубу. При прохождении дымохода камина, печи, котельных через кровлю с наличием горючих материалов обязательно необходима установка искрогасителя.
В месте стыка дымовой трубы с перекрытием из горючего материала нужно закрепить стальной лист
Выполняя монтаж системы своими руками, необходимо особое внимание обратить на прохождения через перекрытия, стены, кровлю. Если каналы не изолированы и выполнены из нержавейки, трубы дымохода должны располагаться на расстоянии не меньше 1 м от перекрытия.
Важно! Недопустимо выполнять стыковку труб в толще стен.
Минимальное допустимое расстояние от потолка, стены, пола – 70 см. Если труба из нержавейки для дымохода проходит сквозь негорючую кровлю, то минимально допустимый зазор между ней и перекрытием должен составлять не меньше 13 см.
Общее число поворотов дымоотвода – не больше трех. При установке дымохода из нержавеющей стали своими руками диаметр трубы не должен быть меньше выходного патрубка отопительного прибора.
Важные принципы монтажа дымоходов
Гофрированная труба из нержавейки может применяться для внутреннего и наружного дымохода, перехода от выходного патрубка прибора к основному каналу, ремонта кирпичного дымохода, имеющего изгибы.
В дымоходных системах допустимо использовать и гофрированные стальные трубы
При монтаже горизонтального или наклонного участка от отопительного устройства или камина труба надевается на предыдущую от прибора. Это обеспечивает свободное передвижение продуктов сгорания по каналу. При установке вертикальной части дымохода последующий отрезок трубы вставляется в нижестоящий.
Если кровля имеет некоторый угол с горизонтом, то отверстие под нержавеющие трубы должно иметь эллипсовидную либо прямоугольную форму. Выполняя монтаж, необходимо, чтобы дымоотводный канал проходил ориентировочно по центру между потолочными балками и стропилами. Особое внимание уделяется требованиям к высоте над кровлей среза дымохода.
В случае использования канала из нержавейки, труба для дымохода должна иметь гидроизоляцию сверху для того, чтобы влага либо атмосферные осадки не проникли на чердак.
Каналы из нержавеющей стали являются наиболее приемлемым вариантом устройства дымоотводной системы. Ее монтаж несложный, если четко выполняются все требования и рекомендации.
trubamaster.ru
Дымоходы из нержавеющей стали сэндвич: ваш правильный выбор дымохода
Главным элементом любой отопительной системы основанной на сжигании твердого, жидкого или газообразного топлива является дымоход, предназначенный для отвода газов образующихся при горении.
Традиционно его выполняют из камня (искусственного или натурального, кладка кирпичного дымохода) либо металла. Оба материала имеют свои достоинства, и недостатки рассмотрим их. К дымоходам любых отопительных систем предъявляется несколько требований:
- Обеспечение минимального сопротивления потоку газов.
- Стойкость к агрессивному воздействию веществ образующихся при сгорании топлива.
- Обеспечение достаточной теплоизоляции, для того чтобы дым, движущийся внутри дымохода, почти не остывал до среза трубы.
Для чего нужна теплоизоляция дымохода
Если первые два пункта понятны любому человеку, то последний вызывает вопросы у неспециалистов — для чего нужна теплоизоляция отходящих газов? Объясним.
Для нормальной работы топки нужна тяга (отрицательное давление в зоне горения) обеспечивающая подачу воздуха и удаление продуктов сгорания. Она обеспечивается естественной тягой либо дымососными устройствами. Естественная тяга основывается на том простом принципе, что любой нагретый газ легче холодного и согласно закону Архимеда устремляется вверх (за счет этого летают воздушные шары и дирижабли). Даже при наличии дымососов желательно обеспечить хорошую естественную тягу позволяющую уменьшить мощность привода этих устройств и повысить КПД отопительной установки.
Вторая задача теплоизоляции дымохода — обеспечить температуру на срезе трубы ниже точки росы для данного вида топлива (колеблется в районе 200 градусов). Если дым остынет меньше этого значения в дымоходе будет происходить конденсация водяного пара, усиливающая отложения на внутренних поверхностях, уменьшающая морозостойкость конструкционных материалов, стекающая в топку либо в другие технологические отверстия (лючки, шибера).
Совет: Если вы не профессионал в теплотехнике то при большой длине дымоходов желательно обратиться к специалистам. Они произведут расчеты и изготовят проект, обеспечивающий нормальную работу вашей печи или отопительной установки с учетом всех нюансов. Если же протяженность газоотводов небольшая, то достаточно просто обеспечить требуемую теплоизоляцию.
С конденсатом в дымоходе связано и ускоренное разрушение материалов, из которых собран дымоход. При сгорании любого вида топлива в дымовых газах содержаться оксиды серы и других, похожих по химическим свойствам веществ. Если в газообразном виде они неактивны то растворяясь в конденсирующейся воде образуют кислоты разрушающие материал стенок дымохода.
Каменные дымоходы
К преимуществам можно отнести долговечность и хорошую теплоизоляцию, но подобный тип имеет и недостатки:
- Большая масса — монтаж возможен только на прочные и крепкие конструкции.
- Вкупе с возможным образованием конденсата низкая морозостойкость материала.
- Трудоемкость монтажа.
Дымоходы, (хотя дымоходы из нержавеющей стали сэндвич, о которых будет рассказано ниже их частный случай) сделанные из металла имеют три неоспоримых преимущества — небольшая масса, легкость монтажа и неограниченная морозостойксть. Но есть два недостатка:
- большая теплопроводность стенок. Это вносит обязательное применение при их использовании ряда мер противопожарной безопасности, обязывает рассчитывать остывание дыма во время прохождения по ним;
- сталь химически активна. Она быстро разрушается при взаимодействии с агрессивными составляющими отходящих газов (особенно если одновременно в дымоходе происходит конденсация влаги).
Дымоходы из нержавеющей стали сэндвич разумный компромисс
Исходя из вышесказанного, напрашивается вывод — найти компромисс между каменными и металлическими дымоходами. И такое решение есть, это дымоходы из нержавеющей стали сэндвич. Они представляют собой две оболочки из нержавеющей стали (внутреннюю и внешнюю) пространство между которыми заполнено теплоизоляционным материалом, способным выдерживать высокую температуру. Сэндвич дымоходы, сохраняя все преимущества металлических, избавлены от их недостатков. Перечислим плюсы в пользу выбора подобных конструкций:
- небольшая масса. Они незначительно тяжелее чисто металлических дымоходов;
- легкость монтажа. Используя специальную фасанину можно быстро и просто собрать дымоход любой конфигурации.
Совет: Закупая материал для дымохода из нержавеющей стали сэндвич заранее просчитайте количество и виды необходимых соединительных элементов и приобретите их в комплекте.
- отличные теплоизоляционные свойства, даже выше чем у некоторых каменных дымоходов;
- высокая морозостойкость, аналогичная чисто металлическим конструкциям;
- стойкость к агрессивному воздействию дымовых газов. Нержавеющая сталь благодаря легирующим добавкам, практически не подвергается коррозии. Сэндвич дымоходы можно использовать даже с конденсационными котлами, выпускающими отработанные газы с температурой ниже точки росы.
Вывод
В заключение можно сказать — современные дымоходы из нержавеющей стали сэндвич это наиболее оптимальное решение для отопительных систем, как для небольших коттеджей, так и для мощных котельных установок, имеющее множество преимуществ перед более традиционными материалами для газоотводящих конструкций.
rems-info.ru
Сэндвич дымоходы из нержавеющей стали в Москве.
Сэндвич дымоходы
В этом разделе сайта представлены современные универсальные нержавеющие трубы сэндвич типа, а также конструктивные элементы к ним, предназначенные для монтажа дымоходов в различных областях применения.
Двустенные нержавеющие дымоходы линейки «Проект316» от компании «Альянс СТ» отлично подходят для эффективного дымоудаления от широкого спектра отопительного оборудования. Благодаря своему строению, сэндвич дымоходы нашего производства имеют высокие эксплуатационные характеристики.
В чем суть инновации «сэндвич»
Английское слово «sandwich» появилось и прижилось в строительном лексиконе достаточно давно. Им принято называть многослойную конструктивную структуру. Так, в строительной индустрии можно встретить сэндвич-панели, которые используются в возведении зданий, и сэндвич-дымоходы, нашедшие свое применение в системах обогрева.
Если говорить о многослойности сэндвич труб, то, по сути, речь идет о двустенных дымоходах с прослойкой изоляции в межстенном пространстве. Трубы для дымоходов типа сэндвич имеют более передовую конструкцию по отношению к классическим одностенным дымоходам. Двустенный тип дымоходных труб выгодно отличается от труб обычного типа, т.к. имеет негорючую утепляющую прослойку из высококачественных базальтовых волокон между внутренней и наружной трубой. На практике это обеспечивает быстрый нагрев внутреннего дымового канала, и скорое достижение температурой в дымоходе показателей, превышающих точку росы, что предотвращает конденсатообразование и продляет жизнь дымоходу.
Как появились двухконтурные сэндвич дымоходы?
Активное внедрение труб типа сэндвич пришлось на период, когда пользователи перешли на использование тепловых агрегатов с циклическим режимом работы и, как следствие, с низкими температурами отходящих топочных газов. Имея в то время кирпичные и металлические дымоходы, владельцы печей сталкивались с обильным образованием конденсата, быстро повреждающего поверхность «старого» дымохода. Это требовало восстановление дымового канала посредством гильзования: его полностью или частично разбирали, вставляли стальную или полимерную гильзу.
Новый вид дымоходов оказался достаточно дешевым и легким в монтаже, поэтому быстро занял свою нишу на рынке теплотехнической продукции. Для примера: установка дымохода из двустенных труб занимает до одного дня, а процесс гильзования каменного канала – до двух дней.
Когда нужен дымоход-сэндвич
Двустенные дымоходы универсальны, что позволяет использовать их для устройства дымовых каналов, как вне, так и внутри помещения. Также актуальны они тогда, когда часть дымового канала пролегает через неотапливаемые помещения или снаружи строения, проходит через чердак и выходит сквозь кровлю. В целях предотвращения потерь тепла, замерзания дымохода, накопления влаги, оседающей на холодных участках дымовой трубы, эти зоны целесообразно утеплять. Для таких участков наиболее подойдут трубы-сэндвич, имеющие готовый встроенный изолирующий слой из минеральной ваты на основе базальтовых волокон. Это предотвратит избыточную конденсацию паров и, как следствие, коррозию труб, а значит, гарантирует долгий век всему дымоходу, а владельцу дома – безопасность и комфорт.
Сэндвич дымоходы Проект316
К выбору всего, что связано с отопительным оборудованием, подходить следует ответственно, ведь речь идет о безопасности жизни. Экономить нужно разумно, и уж точно не на безопасности жилища. Компания «Альянс СТ» занимается производством и продажей труб и элементов для дымоходов типа сэндвич. Наши изделия практичны, функциональны и, вместе с тем, эстетичны. Но, прежде всего, они доступны в ценовом отношении.
Что касается материала, из которого изготовлены наши двустенные трубы и необходимые элементы к ним, то разновидность предлагаемых сэндвич труб относится к линейке дымоходов «Проект316», а значит, имеет в своей основе коррозионно-устойчивые и жаропрочные стали высокого качества.
Мы выпускаем сэндвич дымоходы с толщиной изолирующего слоя в 25, 50, 100 мм и плотностью наполнения 120-240 кг/м. куб, что делает их применимыми для любого российского климатического региона. Толщина прослойки изоляции может быть изменена с учетом пожеланий клиента.
Изоляцией в межтрубном пространстве сэндвичных труб служит специальное базальтовое волокно с высокими теплоизолирующими характеристиками. Для изоляции дымоходов, монтируемых к твердотопливным печам или каминам, может быть применена каолиновая вата, пригодная для рабочих температур до 1100°С.
Сэндвич трубы для дымоходов, приобретаемые у нас, как и все дымоходы серии «Проект316», имеют непререкаемые геометрические характеристики, т.к. изготовлены на высокоточной автоматизированной линии. Это обстоятельство гарантирует безошибочный и легкий монтаж модулей дымохода, а также надежность и герметичность системы дымоотведения в целом.
Все плюсы двустенных труб дымоходов
- Трубы-сэндвич, в высшей степени, надежны и безопасны.
- Срок службы системы, включающей дымоход плюс отопительное оборудование напрямую зависит от толщины материала дымоходной труб, марки стали и толщины изоляции.
- Возможность подбора диаметров, углов, длин элементов и толщин изоляции дымовых сэндвич труб в зависимости от используемого вида топлива и температурного режима работы отопительной системы.
- Двустенные трубы при правильном монтаже пригодны для строений из любых стройматериалов.
- Дымоходы из нержавейки годятся для устройства дымовых каналов и внутри здания и с улицы, где могут прекрасно отслужить не один десяток лет.
- Не требуют возведения фундамента.
- При наличии элементарных монтажных навыков могут быть подрезаны под требуемый размер прямо на строительной площадке.
- Двустенная труба многофункциональна и совместима с любым отопительным прибором, работающем на любом виде топлива.
- Многообразие номенклатуры дымовых сэндвич труб, крепежа и дополняющих их элементов систем дымоотвода позволяет собирать дымовые каналы любой сложности.
- Круглый профиль трубы обуславливает наилучший газоотвод.
- Правильно смонтированный дымовой канал из двустенных труб герметичен, устойчив к конденсатообразованию.
- Изоляция препятствует остыванию дымового канала. В результате в нем обеспечивается устойчивая тяга, высокая скорость удаления топочных газов, снижается образование конденсата в холодных зонах.
www.alians-st.ru
