Чердачная лестница раздвижная – Лестница раскладная на чердак своими руками

Содержание

Лестница складная на чердак

Особенности складных лестниц
Как сделать своими руками
Варианты конструкций
— Раздвижная
— Раскладная пружинная
— Телескопическая
— Упрощенная
Выбор конструкции лестницы на чердак
Складные и раскладные лестницы — полезные рекомендации
Инструкция по изготовлению мансардной лестницы

Раньше для чердаков использовались большие приставные лестницы, они занимали довольно много места. Сейчас же на их смену пришли складные варианты. О них и пойдет речь в статье.

Такие лестницы занимают гораздо меньше места не только в сложенном, но и в раскрытом виде. При этом их можно замаскировать за чердачным люком. Кроме того, поскольку получится сделать лестницу на чердак своими руками, использование данных конструкций позволяет сэкономить. Они не будут уступать рыночным изделиям, а в некоторых моментах их превосходят.

Особенности складных лестниц

Одной из главных особенностей изделия является возможность маскировки чердачной лестницы за люком. Конструкция изделия должна включать в себя минимальное количество секций.

Раскладные лестницы на чердак стали популярными в загородных и дачных домах из-за того, что занимают мало пространства. Их установка не портит внешний вид потолка. Это действительно важно, поскольку вход на чердак очень часто находится в одном из жилых помещений. Складные лестницы отличаются функциональностью, надежностью, а также компактностью.

Чтобы раздвинуть такую конструкцию, достаточно просто схватиться за стержень и продеть его в кольцо. Затем нужно достать нижнюю ступеньку лестницы и потянуть за нее, пока она не выедет целиком. Для закрытия надо проделать все действия в обратном порядке. Лестница просто складывается и прячется в потолке. А в некоторых конструкциях установлен электропривод, значительно повышающий удобство эксплуатации изделия.

Отдельно стоит выделить безопасность складных лестниц. Данный вариант гораздо надежнее других, ступеньки не сломаются. Также не случится неожиданного закрывание конструкции.

А заключительным преимуществом складной чердачной лестницы является легкость. Меньше всего весят конструкции, изготавливаемые из алюминия или стали со специальным покрытием. Это значительно снижает нагрузку на чердачное перекрытие, что является очень важным фактором, влияющим на долговечность. Такую лестницу получится изготовить исключительно из-за металла. Это связано с особенностями конструкции.

Как сделать своими руками

В продаже имеются готовые складные лестницы. Такие изделия довольно удобные, в сети имеется множество положительных отзывов. Но их не рекомендуется использовать, когда планируется частая эксплуатация лестницы. Например, когда на чердаке находится личная мастерская.

С чем это связано? Все дело в надежности конструкции. Лестницы производятся промышленным способом, а значит, массово. При изготовлении в основном не уделяется внимание надежности, поскольку это нерентабельно. Лестницы проектируются для минимальной нагрузки, не учитываются различные факторы и возможные обстоятельства. Они отлично подойдут для использования, когда планируется просто подъем и спуск. А вот, например, затаскивание тяжелого груза по лестнице может привести к ее поломке, что очень опасно для здоровья и жизни людей.

Среди недостатков промышленных лестниц можно выделить крутость подъема. Спускаться с них получится только вперед. При этом необходимо придерживаться одной рукой. Что очень неудобно, например, когда нужно поднять на чердак или спустить какую-то вещь.

Перечисленные недостатки очень даже важные. Поэтому многие домашние мастера, привыкшие к работе руками, интересуются, как сделать лестницу на чердак своими руками. Самодельный вариант получится гораздо надежнее готового магазинного, отличающегося хрупкостью и дороговизной. Процедура создания лестницы довольно простая. Это отличный способ сэкономить, получив довольно качественное и надежное изделие.

Главное преимущество такого варианта — возможность самостоятельного выбора конструкции, материалов изготовления, механизма, а также крепежных элементов. Первый шаг — грамотный расчет размеров раскладной лестницы на чердак. Для этого необходимо провести замеры, а потом определенные калькуляции. Нужно помнить, что конструкция должна свободно открываться и закрываться.

У промышленных лестниц часто довольно ненадежные ступеньки, они буквально скрипят, что не добавляет им доверия. Поэтому многие люди решают самостоятельно их делать, чтобы получить качественную и долговечную конструкцию.

Чтобы изготовить мансардную складную лестницу самостоятельно, потребуются деревянные обрезки. В первую очередь необходимо заняться проемом в чердаке, а также люке. Ведь именно к нему нужно будет прикрепить лестницу. С обеих сторон желательно оставить свободное пространство примерно по восемь миллиметров.

Складная чердачная лестница своими руками

Варианты конструкций

Существует множество вариантов лестничных конструкций для чердака. Рассмотрим четыре из них, самых простых в реализации, при этом надежных.

Раздвижная

Раздвижные конструкции обычно включают в себя две секции. Первая закрепляется непосредственно на самом люке, а вторая исходит из нее. Она раздвигается по направляющим. Когда лестница закрывается, одна секция едет по другой, такая конструкция довольно удобная. А главный ее минус — громоздкость складной лестницы, для нее нужно сделать широкий чердачный проем с большим люком.

Раскладная пружинная

Самой популярной на данный момент конструкцией является раскладная пружинная лестница, которая еще называется секционная. Изделие включает в себя от трех до четырех секций, при ее открытии получается лестничный марш. Все они соединены продуманным пружинным механизмом.

У такого варианта самая сложная конструкция. У лестницы много крепежных элементов, сложность составляет соединение изделия с люком. Материалом изготовления служит металл, а также дерево.

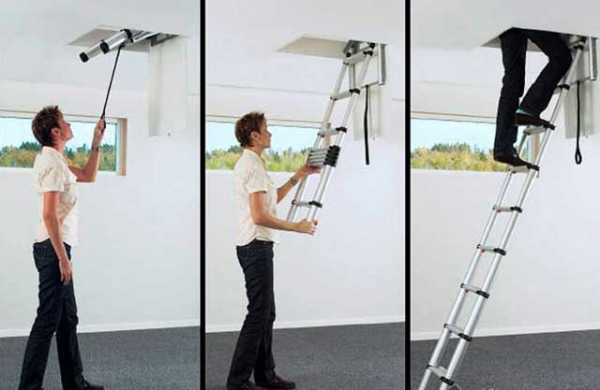

Телескопическая

Распространенными считаются телескопические лестницы на чердак. Они отлично подходят для частого использования, когда довольно часто люди поднимаются. Данный вариант идеален для технического чердака, например, мастерской или библиотеки. Но если речь идет о жилой мансарде, то предпочтительнее использовать все же металлическую или деревянную винтовую лестницу с перилами, она будет намного надежнее.

Телескопическая конструкция включает в себя несколько блоков, выдвигаемых поочередно. И тут всплывают главные преимущества такого варианта. Сама по себе конструкция занимает мало пространства. Телескопическую лестницу получится сделать любой длины, данное качество особенно важно для помещений с высокими потолками.

Но подниматься по телескопической конструкции не получится у детей и возрастного поколения, поскольку для начала нужно вытянуть нижнюю секцию. Это главный недостаток такой чердачной лестницы.

Упрощенная

Есть еще разновидность чердачных лестниц, которая не встраивается в люк. Они отставные, поэтому нужно подготовить специальное место неподалеку, чтобы спрятать изделие. По факту это обычная стремянка на чердак, которую нужно установить у люка при эксплуатации, а затем убрать.

Основное преимущество такой конструкции заключается в простоте реализации. Потребуется минимум ресурсов, изготовление займет гораздо меньше времени, если сравнивать с предыдущими вариантами.

Главный недостаток — плохая функциональность. Лестницу необходимо каждый раз доставать и убирать, а конструкция не самая легкая. Это весьма утомительное занятие, которое вскоре надоест. Недостаток довольно существенный недостаток, поэтому рекомендуется выбирать складные конструкции, встраиваемые в чердачный люк.

Выбор конструкции лестницы на чердак

Первый шаг при создании изделия — планирование. Необходимо продумать для изготовления раскладной лестницы на чердак своими руками чертеж.

Несколько рекомендаций по планированию конструкции:

При расчете размеров будущей лестницы необходимо брать во внимание механизм люка. Ведь он может незначительно выдвигаться и задвигаться при эксплуатации.
Для помещений с высокими потолками (не менее 3.5 метров), предпочтительно устанавливать маршевый или приставной вариант, также подойдет винтовая лестница. Данные варианты являются самыми безопасными.
Особое внимание стоит уделить механизму открывания-закрывания люка. В изделиях, продаваемых магазинах, предусмотрены специальные пружины, поэтому ход у них плавный. Это делает люк довольно безопасным. Стоит продумать данный момент, реализация такого механизма довольно дешевая.

От угла наклона зависит крутизна лестницы. От размера выступа зависит высота и количество ступенек. И наличие большого выступа не обозначает, что такая лестница будет удобнее. Рекомендуемый подъем ступенек составляет 20 сантиметров.

Складные и раскладные лестницы — полезные рекомендации

Если речь об основном материале изготовления, то самый бюджетный вариант — лестница из дерева. При этом главную ставку нужно сделать на прочность крепления. Для создания деревянной лестницы потребуется два длинных и коротких бруска и 10-миллиметровый кусок фанеры.

Для любых конструкций, раскладывающих лестницу вместе с люком, требуются специальные механизмы, а также амортизирующие элементы. Последние призваны упростить закрывание и открывание лестницы. Все необходимые компоненты получится купить в строительном магазине. Самый простой вариант — перфорированные металлические полосы. А конструкция с алюминиевой раздвижной системой является продвинутой и дорогостоящей.

Теперь рассмотрим требования, которые выдвигаются к креплению лестницы. Конструкция должна быть чрезвычайна надежной, способной выдержать вес изделия вместе с человеком. При этом необходимо учитывать динамическую нагрузку, ведь предполагается активное использование лестницы.

Открывание и закрывание изделия должно происходить легко. Поэтому необходимо продумать механизм конструкции. Проще всего использовать специальные пружины для закрытия. Это сильно облегчит задачу.

Инструкция по изготовлению мансардной лестницы

Теперь перейдем непосредственно к изготовлению деревянной или металлической лестницы на чердак. Потребуется следующее: шуруповерт, лестница, болты, металлический крюк, шарниры, саморезы и пара брусов.

Сам процесс состоит из семи последовательных этапов:

С помощью петель зафиксировать верхний брус, для нижнего использовать саморезы. Причем крепежи надо размещать с обратной стороны лестницы.

Затем все посадить на болты, 6 или 8 мм. Нельзя выбирать крепления меньшего диаметра, так как они не выдержат нагрузку, со временем вырвутся из конструкции. А большой размер просто не нужен. Саморезы не подойдут, они недостаточно надежные.
Разметить лестницу на 3 равных отрезка. На 2/3 выполнить распил, в месте между ступеньками.
Распиленные детали нужно соединить, для этого используются петли.
Большие бруски нужно прибивать к обратной стороне конструкции наискосок, а не параллельно полу.
Затем конструкция подставляется под люком, фиксируется на верхний брусок. Его нужно закрутить болтами.
Остается установить крючок. Конструкция раздвижной лестницы на чердак должна легко раскрываться и складываться.

Складная лестница на чердак своими руками чертежи

Складная лестница на чердак своими руками, чертежи и порядок сборки конструкции – связующего элемента между чердачным пространством и комнатой.

Представленная модель, позволит сэкономить межкомнатное пространство вашего жилища и обеспечить безопасный подъем. По мере надобности, ее можно быстро разложить или сложить. В сложенном состоянии, лестница оградит маленьких детей от проникновения на чердачное пространство вашего дома.

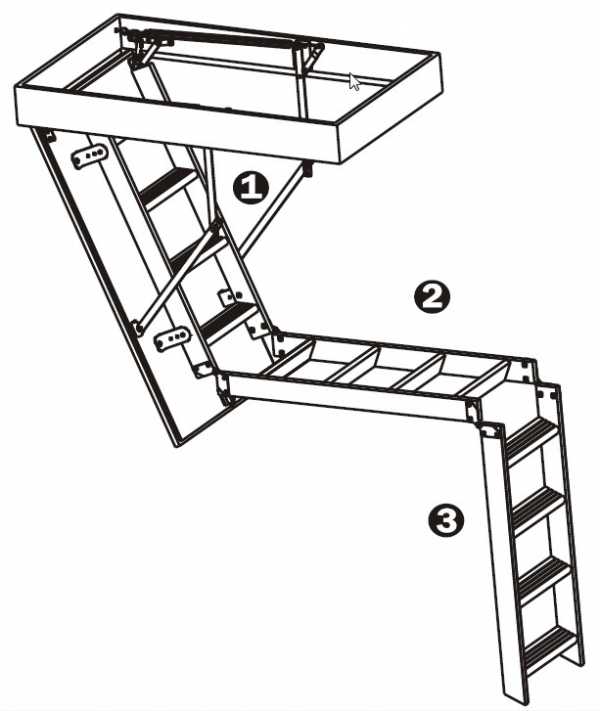

Она состоит из трех частей:

• потолочный брусок (1)
• верхняя секция (2)
• нижняя секция (3)

ПОТОЛОЧНЫЙ БРУСОК

Потолочный брусок упирается в стену и крепится к потолку. Его необходимо устанавливать, если дверка люка на одном уровне с потолком комнаты. Если дверка люка на одном уровне с полом чердачного помещения, то потолочный брусок можно не устанавливать, а поворотные петли крепить к потолку комнаты.

Делаем сами складную лестницу на чердак с люком

ВЕРХНЯЯ СЕКЦИЯ

Состоит из двух опорных досок и ступеней.
Ступени вставляем в пазы, которые фрезеруем заранее, точно по установленным размерам представленного чертежа. Сверху и снизу опорных досок, выберем пазы для установки осей на завесы.

Оси могут быть любыми: болт; шпилька; шплинт.
Скрепляем опорные доски и ступени между собой при помощи саморезов по дереву.

Расчет ступеней произведен на высоту 2500 (мм) от пола до потолка. Как правильно рассчитать лестницу любой конфигурации, подробно описано в статье: «Проектирование лестниц».

НИЖНЯЯ СЕКЦИЯ

Изготавливается аналогично верхней.

Поворот секций относительно оси, осуществляется при помощи петель:

• прямая
• с загибом

Петли для лестницы, изготовим из стандартной металлической полосы 20х3 (мм).

ПЕТЛЯ ПРЯМАЯ

ПЕТЛЯ С ЗАГИБОМ

Справка:
В складной лестнице на чердак, можно использовать только прямые петли.
Для этого, противоположную петлю необходимо установить в паз, глубина которого должна совпадать с толщиной петли, в нашем примере она составляет 3 (мм).

Поэтому выбор делаем сами, что легче, согнуть полосу или сделать в опорной доске пазы.

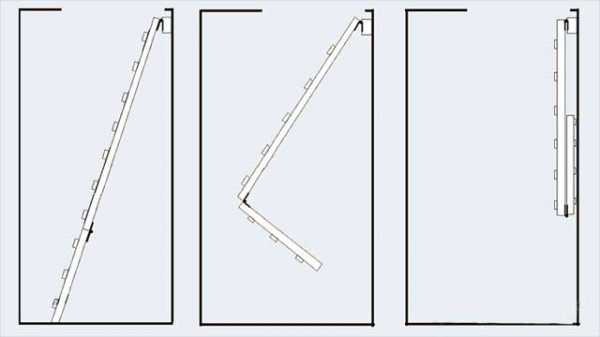

Порядок разборки:

1. Верхнюю секцию поднимаем вверх.

2. Нижнюю секцию опускаем вниз.

3. Устанавливаем в рабочее положение.

4. Порядок сборки – в обратной последовательности.

Складная лестница на чердак, своими руками сделанная по представленным чертежам – не такая уж и сложная работа.
Чтобы исключить самопроизвольное раскладывание, необходимо предусмотреть крепежный механизм, при помощи которого будем фиксировать ее относительно стены.

Заказать чертеж

Поделитесь с друзьями!

Лестница на чердак раскладная своими руками

Делаем складную лестницу на чердак самостоятельно

astgift.ru

чердачные люки раздвижные, чертежи своими руками, высота

Раньше вход в чердачные помещения располагался в наружной части крыши дома. Чтобы взобраться на чердак, необходимо было приставлять тяжелую и неудобную приставную лестницу. Однако современные частные дома зачастую имею входные люки прямо в потолке. Именно на эти люки и монтируется складная лестница, которая появляется лишь тогда, когда это действительно необходимо.

Преимущества и недостатки чердачных люков с выдвижной лестницей

Выдвижная лестница на чердак в сложенном положении совершенна незаметна. Она располагается на крышки люка, которая является каркасом такой конструкции. При необходимости вам нужно лишь открыть вход на чердак, и потянуть за ножки лестницы.

Преимущества раздвижной лестницы на чердаке:

Раздвижная лестница занимает минимум свободного пространства. В сложенном виде она вообще ни как не влияет на размеры помещения.
Цена на раздвижные лестницы гораздо ниже стоимости полноценных стационарных конструкций.
Такие лестницы очень просты в использовании. Для того, чтобы привести конструкцию в рабочее состояние, вам необходимо лишь откинуть крышку люка и потянуть за ножки лестницы.
Выдвижные лестницы весят очень мало. Благодаря этой особенности вам не придется волноваться за напольное покрытие и прочность основания.
При желании вы можете дополнить такую лестницу элементами повышающими удобство ее эксплуатации. Например, заказать конструкцию с перилами и антискользящими ступенями.
Монтаж такой лестницы настолько прост, что вы вполне сможете его выполнить своими руками.

Помимо большого количества плюсов, выдвижные чердачные лестницы имеют и некоторые минусы. Они не обладают особой значимость, но о них должен знать каждый.

Недостатки выдвижных чердачных лестниц:

По выдвижной чердачной лестнице нельзя перемещаться, держа в руках тяжелые предметы. При давлении свыше 150 килограмм ступени даже самой прочной конструкции деформируются.
Данная конструкция затрудняет эвакуацию с чердака.
Частое использование лестницы может привести к скрипу и заеданию механизма. Чтобы избежать данной проблемы, необходимо периодически смазывать места соединения элементов конструкции.

Несмотря на эти недостатки, выдвижные лестницы считаются самыми популярными устройствами для подъема на второй этаж. Согласитесь, что с установкой стационарных вариантов для чердака могут возникнуть некоторые проблемы.

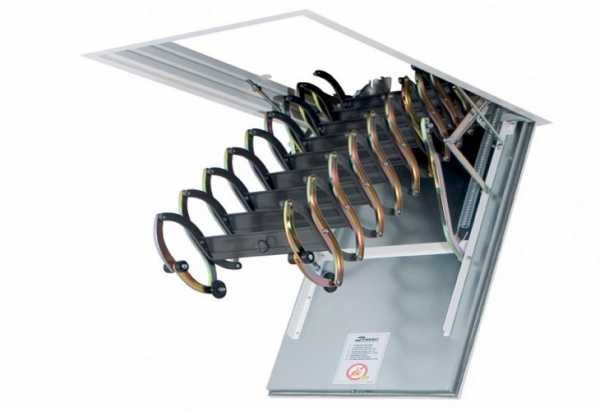

Виды раздвижных лестниц на чердак

Выдвижные лестницы для подъема на чердак, однозначно используются чаще, чем стационарные. Однако прежде чем отправляться в магазин для покупки такого устройства, необходимо определиться наиболее подходящим для вас видом конструкции.

Модификации раскладных лестниц:

Выдвижная лестница используется для подъема на чердак наиболее часто для помещений с невысокими потолками. Такая конструкция состоит из нескольких секций, которые, выдвигаясь одна за другой, фиксируются затворами. После использования, устройство складывают в том же порядке, производя при этом фиксацию затворами.
Складные лестницы наиболее сложен в изготовлении. Однако такие конструкции обладают высокой надежностью и прочностью. Так как такая конструкция располагается в крышке люка, и имеет немаленькие размеры, для нее понадобится люк соответствующей ширины. Для изготовления таких лестниц чаще всего используется сосна или алюминий.
Откидные лестницы имеют небольшое количество секций. В разложенном виде она напоминает обычную приставную конструкцию, а в сложенном фиксируется специальными металлическими приспособлениями. Чтобы изготовить такую конструкцию своими руками, необходимо грамотно составить чертежи, в противном случае, она просто не войдет в люк в потолке.

Данные виды лестницы обладают своими достоинствами и недостатками. Их выбор должен зависеть от вашего вкуса и размеров потолка в квартире.

Помимо приведенных нами вариантов бывают и другие виды раздвижных лестниц. Наиболее известной конструкцией считается телескопическое устройство. Такие алюминиевые лестницы представляют собой тубусы, в которых расположены такие же тубусы с меньшим диаметром. Однако такие конструкции не обладают особой прочностью, а потому редко используются для чердачных помещений.

Размеры выдвижной чердачной лестницы

Раздвижные чердачные лестницы, конечно, можно сделать своими руками. Однако такие конструкции имеют достаточно низкую стоимость, а потому доступны широким массам.

Чтобы не ошибиться в выборе раздвижной лестницы, необходимо составить план с ее расположением в люке потолка, а также снять все необходимые замеры. Последний пункт наиболее важен, так как только при наличии правильных замеров, продавцы-консультанты строительных магазинов вам смогут помочь подобрать подходящую конструкцию.

Прежде всего, для подбора лестницы, вам будет нужно снять замеры дверного проема чердака. Он может иметь разную ширину и высоту, однако минимальными параметрами считается 50х60 см.

Если вы хотите сделать выдвижную лестницу самостоятельно, то вам еще придется выяснить ширину ступеней, их количество и расстояние между ними.

Также немаловажное значение имеет высота лестницы. Она будет зависеть от высоты потолков. Стандартная длина лестницы равна 290 см. Однако в идеале полностью разложенная конструкция должна касаться пола, поэтому в некоторых случаях размеры подбираются индивидуально.

Еще одним значением, на которое вам необходимо обратить внимание – это уровень наклона лестницы относительно пола. Идеальным считается наклон в 75 градусов. Именно такой показатель максимально удобен для подъема.

Монтаж раздвижных лестниц на чердак своими руками

Для того, чтобы произвести монтаж раздвижной лестницы вам необходимо приобрести следующие инструменты и материалы: Крышка люка, утепление крышки люка, монтажная пена, набор раздвижной конструкции, отвертки. Также не забудьте проверить комплектацию выдвижной лестницы, в нее должны входить: лестница, люк, болты, фурнитура, кронштейны.

Этапы установки раздвижной лестницы на чердак:

Закрепите короб лестницы в чердачном проеме при помощи болтов и кронштейнов;
Закрепите ручки лестницы на коробе с помощью шурупов;
Проверьте работу конструкции;
Задуйте зазоры между коробом и чердачным проемом монтажной пеной.

Данная инструкция по установке приведена в дополнение к основной инструкции, которая прилагается к каждому покупному комплекту раздвижных лестниц. Последовательно выполняйте порядок действий, и вы соберете конструкции за несколько часов.

Раздвижные лестницы очень просты в установке. Однако если вы неуверенны в своих силах, лучше обратиться к профессиональному мастеру.

Монтаж готовой раздвижной лестницы не займет много времени. Однако, чтобы такое изделие служило вам долгие годы, и подъем по нему был максимально безопасным, необходимо правильно выполнить последовательность всех этапов установки.

Конструкция выдвижной лестницы на чердак (видео)

Раздвижные лестницы – это отличный вариант для современных чердаков. С их помощью вы сможете попасть в мансардное помещение, не выходя из дома. Ищите новые возможности, и добавляйте в свой дом комфорт!

homeli.ru

выбор размеров, инструкция по монтажу своими руками (фото и видео)

В последнее время на последних этажах появляются раздвижные лестницы на чердак, что связано с удобством в процессе эксплуатации. Они представляют собой незамысловатые конструкции с двумя секциями, которые выкидываются благодаря направляющим элементам.

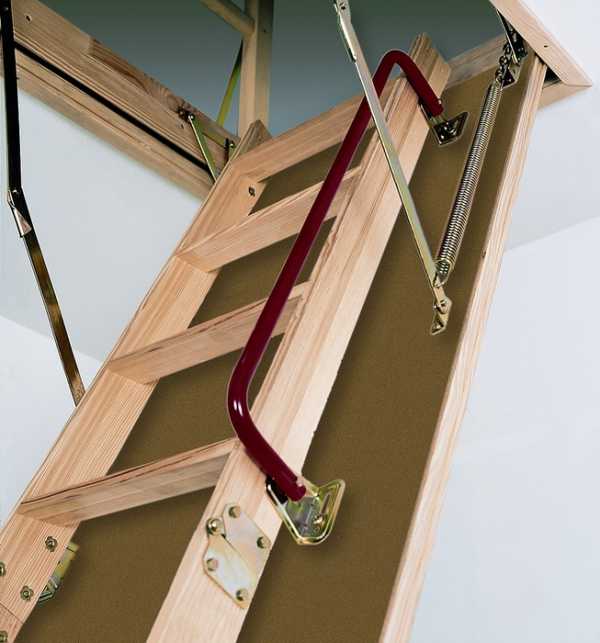

В целях безопасности новые изделия снабжаются специальными поручнями.

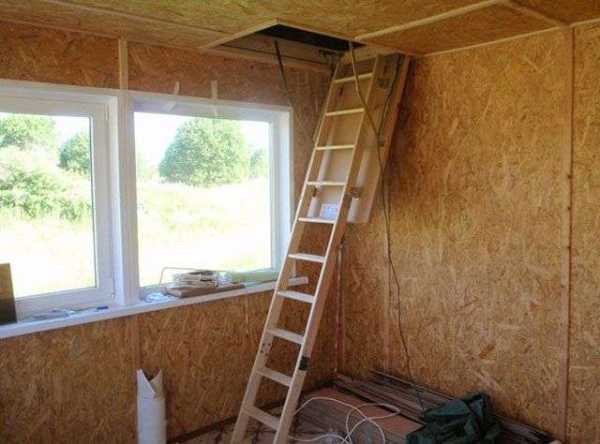

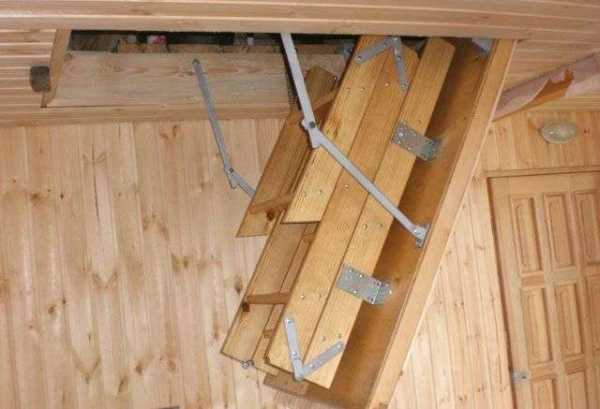

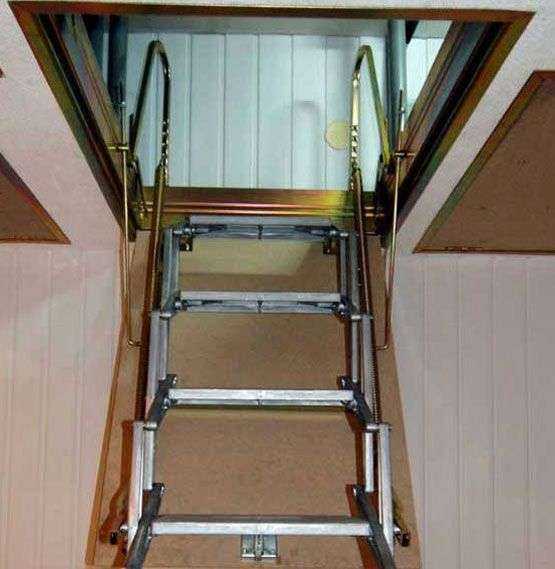

На фото пример раздвижной лестницы для чердака.

Общие положения

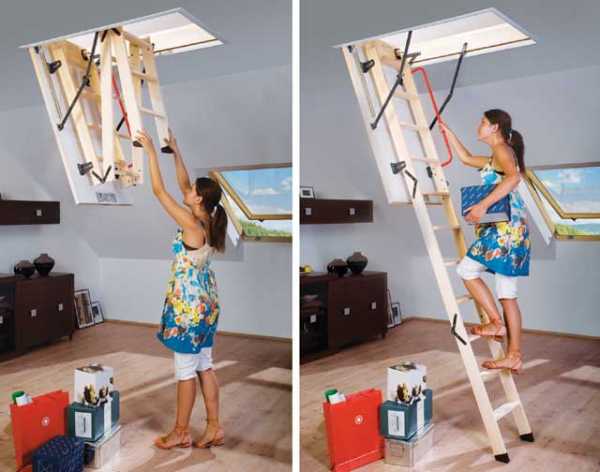

Чтобы воспользоваться данным приспособлением, достаточно потянуть за один край веревочной петли, пока верхняя часть не коснется поверхности пола. После этого все фрагменты фиксируются при помощи особой защелки. Однако верхняя секция в обязательном порядке должна перекрывать другую часть хотя бы на три ступени.

Предъявляемые требования

Стараясь изготовить конструкцию своими руками, необходимо придерживаться определенных условий, ведь от них зависит безопасность, а также функциональные возможности.

Подобные приспособления могут служить альтернативой традиционным маршевым сооружениям.

Прочность и безопасность ценятся выше всего. По возможности рекомендуется оборудовать систему дополнительными перилами, поручнями, а также противоскользящими накладками на подъемы.
Простота в эксплуатации является следующим важным параметром, так как использоваться раздвижная лестница на чердак (да и любая другая) будет многими членами семьи.
Немаловажную роль играет эргономичность. Если это мало интересует, то можно просто инсталлировать обычную стационарную конструкцию.
Пожарная безопасность, которая очень часто упускается из виду при установке деревянных аналогов.

Конструкции размеры чердачной: лестница на самый верх.

Примечание!
Для максимального комфорта хозяев современные разработчики создали системы с электрическим приводом.
Управление осуществляется при помощи специального пульта.

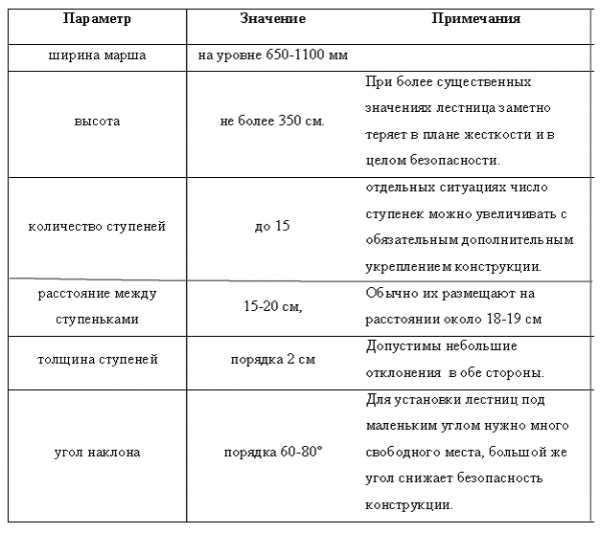

Приемлемые габариты

Прежде чем заняться установкой вышеприведенного приспособления, следует знать оптимальные размеры чердачных лестниц, благодаря которым обеспечивается безопасность перемещения. (см. также статью Особенности складных чердачных лестниц: компактное решение)

Кроме того, значение имеет компактность, позволяющая создавать эстетичные интерьеры.

Рекомендуемая ширина колеблется около 650 мм.
Стандартный угол наклона равен 60-75 градусам.
Трансформирующаяся конструкция должна выдерживать массу не менее 150 кг.
Желательно делать примерно пятнадцать ступеней.
Нормальная ширина проема люка составляет 70-120 см.

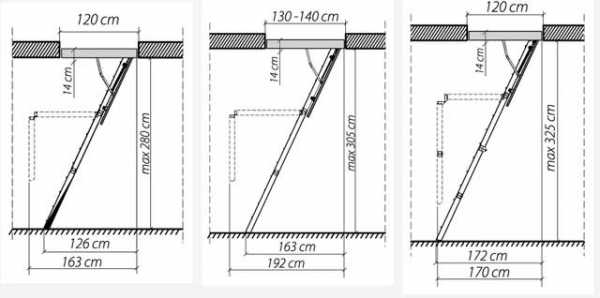

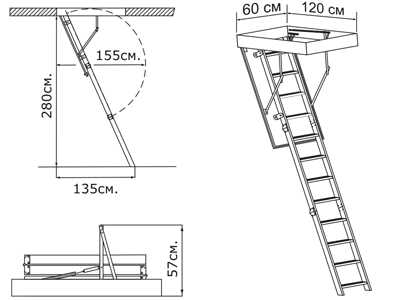

Подробные размеры на основной схеме.

Внимание!
В процессе приобретения следует понимать, что параметры продукции должны соответствовать габаритам крышки люка, в противном случае отдельные элементы будут мешать.

Монтажные работы

Нужно знать, что раздвижные чердачные лестницы от производителей могут иметь самые различные модификации и в большинстве случаев поставляются совместно с крышкой. Ниже представлена инструкция, предусматривающая порядок работ по инсталляции. (см. также статью Лестницы Оман для чердачных помещений)

Этапы установки

Исходя из параметров помещения, подбирается определенная модель, которая удачно впишется в интерьер.
В обязательном порядке вычисляется квадратура, необходимая для организации подножья.

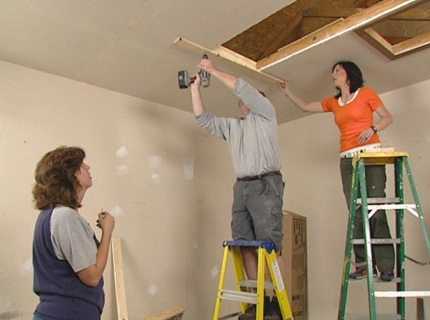

В потолочном перекрытии сверлится отверстие для будущего люка, включающего готовую систему.
Потолочная часть временно усиливается обычными брусьями.
Непосредственно в люк внедряется лестничный пакет.

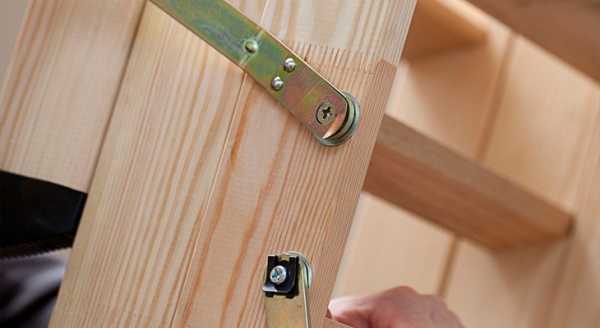

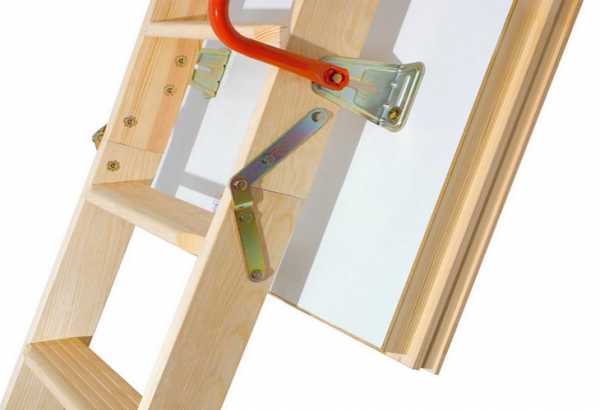

Вариант крепления базовых элементов.

Дополнение!
Рама дополнительно укрепляется и встраивается в проем, после чего производится юстировка.
Угол поворота должен быть свободным, поэтому измеряется точная глубина.

Проведение работ

Первым делом измеряются все необходимые расстояния, чтобы осуществить правильный выбор модели.
Проем тщательно подготавливается, при этом может быть произведена подгонка. В нижней части фиксируются дополнительные бруски, служащие опорой для готовой продукции.
После завершения предварительных работ конструкция поднимается наверх и укладывается на подготовленные ранее бруски. Установив между коробкой и боковыми плоскостями распорки, можно осуществлять крепление саморезами.
В связи с фиксацией рамы опорные планки убираются, а само изделие полностью раскладывается. Крепятся боковые стороны, а щели между коробкой и торцом перекрытия заполняются монтажной пеной.

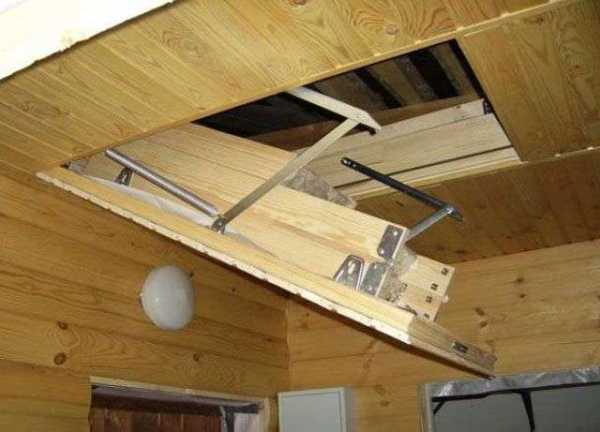

Фиксация дополнительной планки к потолку.

Внимание!
Вся лестничная система подгоняется при помощи шаблона, который обычно поставляется в наборе.
Осуществляется регулировка наклона и высоты относительно первой ступени.

Дополнительные рекомендации

В основном работы по монтажу проводятся профессиональными бригадами, но в целях экономии все действия можно выполнить самостоятельно, тем более что цена самой продукции достаточно высока.

В этом случае пригодятся некоторые советы, которые акцентируются внимание на основных положениях.

Хотя размеры лестницы на чердак вполне компактны, желательно производить установку вдвоем, чтобы обезопасить себя от различных сложностей.
Первостепенным моментом в процессе работ считается правильность измерений проема, поэтому к определению всех расстояний следует подойти серьезно.
Не нужно забывать про отладку конструкции, так как только после учета всех тонкостей гарантируется качественная эксплуатация.
Приобретенное изделие должно быть на один или два сантиметра уже лестничного проема. Что касается промежутка, то он заполнится пеной. (см. также статью Люк на чердак с лестницей: советы и рекомендации)

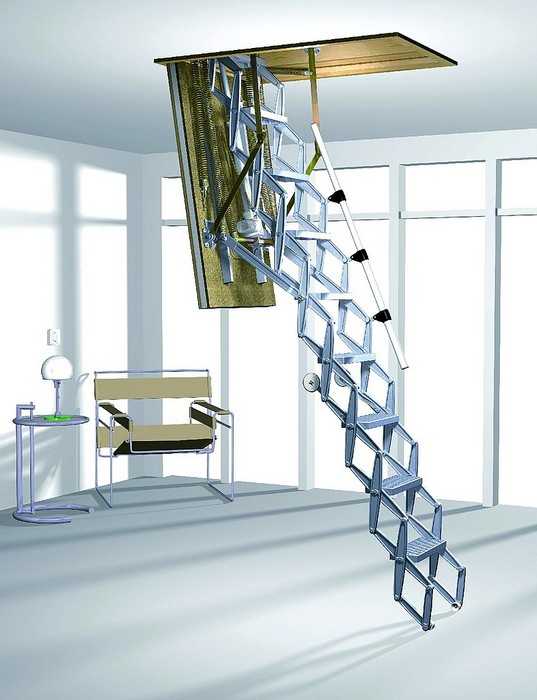

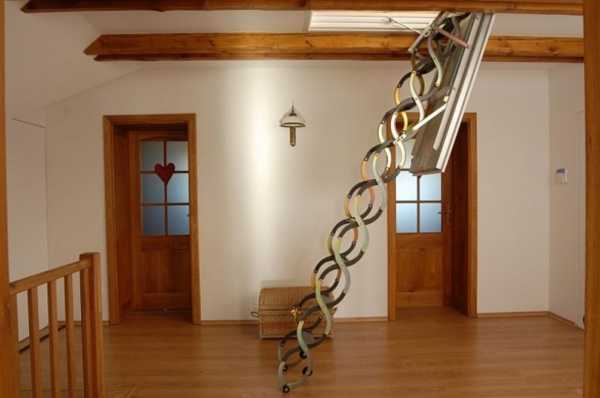

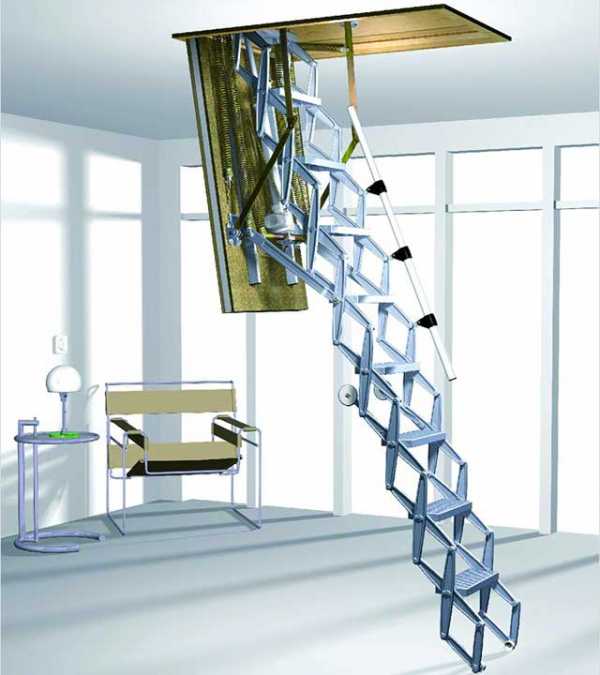

Демонстрируется интересная модель раздвижной конструкции.

Важно!
При желании перенести или расширить люк необходимо подпереть балку, которая соединяется при помощи перемычки с другой планкой.
Перекладина способна распределить вес.

В заключение

Другую полезную информацию по теме можно почерпнуть, ознакомившись с видео в этой статье. К инсталляции данной системы нужно подойти ответственно, ведь она является также важной частью жилища. Удостовериться в ее необходимости удастся, когда захочется окинуть взглядом собственный участок.

sdelai-lestnicu.ru

с люком, складные, телескопические, установка

Разнообразие конструкций

Размеры

Как установить

Коттеджи, загородные частные дома и дачи часто оборудуют чердаками. Его можно использовать под склад, мастерскую или жилую комнату. Что бы ни подсказала ваша фантазия, для входа в это помещение понадобится надежная и удобная лесенка.

Лестница на чердак может проходить не только снаружи дома, но и внутри. Последний вариант имеет массу преимуществ. Отметим хотя бы то, что попасть туда можно, не выходя во двор.

Листая журналы с фото чердачных лестниц, невольно задаешься вопросом, а насколько реальна чердачная лестница своими руками. Разберемся, как сделать чердачную лестницу своими руками. Сразу отметим, что совсем необязательно, чтобы она была стационарной, ее прекрасно может заменить аккуратная складная чердачная лестница.

Разнообразие конструкций ↑

Отметим наиболее популярные конструкции лесенок на чердак:

Стационарные. Наиболее удобный в эксплуатации и надежным вариантом, несомненно, является маршевая конструкция с перилами. Однако в некоторых случаях устройство такой лесенки обременительно и даже невозможно, скажем, на малых площадях.

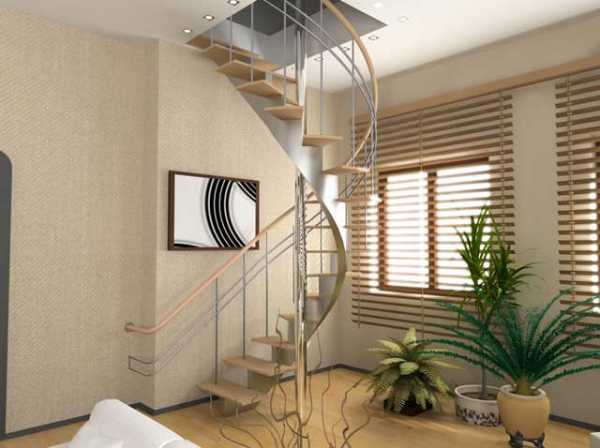

Намного меньше пространства в помещении отнимают чердачные винтовые лестницы. К тому же расход материалов на них гораздо меньше, чем на маршевые.

Переносные. Стремянки и приставные варианты используют преимущественно для мало эксплуатируемых чердаков, причем в основном в качестве временного решения. Переносные варианты не столь надежны.
Складные. Это оптимальный вариант установки чердачной лестницы своими руками. Сегодня можно купить готовые комплекты для изготовления чердачных лестниц, фурнитуру, механизм управления, крепежи и многое другое, что максимально упрощает их изготовление.

Поскольку чердачная лестница своими руками, металлическая (алюминиевая) или деревянная чаще всего бывает именно складывающиеся, стоит остановиться на них подробнее.

На заметку

Для чердака более популярны металлические модели, так как они менее подвержены износу.

Использование фурнитуры из пластика позволяет максимально уменьшить трение комплектующих при работе с чердачной лестницей, герметизирует проем, когда лесенка сложена. Утепленный люк для теплого чердака можно получить, заполнив его крышку пенополистеролом.

По способу управления различают ручные, а также автоматические чердачные лестницы с электроприводом.

Рекомендуем

В изделиях с ручным управлением к механизму рекомендуется присоединять груз. При этом процесс сборки лесенки заметно облегчается – во-первых, она как бы затягивается в нишу, а во-вторых, плавно опускается, поскольку вес конструкции компенсируется грузом.

Такая чердачная лестница компактная, прочная и скрытая – она полностью сливается с поверхностью потолка.

Чердачные лестницы раздвижные.

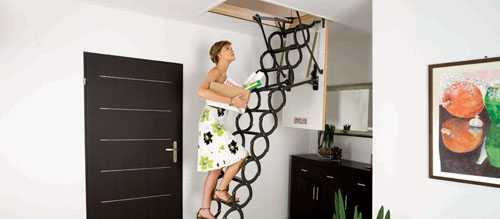

Ножничные. Среди популярных вариантов установки чердачной лестницы можно выделить также люки с выдвижным маршем. Их еще называют «гармошкой». Они, конечно, очень удобны, но со временем по мере износа некоторых деталей лестничный марш начинает неприятно скрипеть. Поэтому следует постоянно следить за состоянием рабочих соединений, своевременно всех их смазывать.
Телескопическая. Такая конструкция имеет множество секций. Они выдвигаются и складываются друг в друга, и сложенная, она почти не занимает места. Как правило, их изготавливают из алюминия, который облегчает конструкцию, обеспечивает изделию жесткость и высокую прочность.

Раскладная — секционная или шарнирная. Раскладные конструкции могут иметь две, три или четыре секции. Это зависит от их особенностей. Первый сегмент, который жестко закреплен на крышке люка чердака, должен соответствовать ее размерам. Другие секции раскрываются и образуют при этом прямой лестничный марш. Их подвижность обеспечивается за счет специальных петель и шарниров.
Откидывающаяся. В условиях, когда катастрофически не хватает места, лучшим решением станет откидная лесенка. В сложенном виде конструкция крепится к стене и выдвигается исключительно по мере необходимости.

Размеры ↑

Собираясь купить чердачные складные лестницы, нужно обратить внимание на соответствие размеров: габариты изделия должны совпадать с размерами крышки люка. В противном случае раскладывающиеся элементы заденут люк. Оптимальными принято считать размеры проема, которые соответствуют раздвижной лесенке со следующими размерами: ширина – 0,7 м и длина – 1,2 м. Проем меньшего размера создаст определенные неудобства при подъеме на чердак, а больший размер приведет к росту теплопотерь.

Как установить ↑

Прежде всего для этого понадобятся чертежи и стандартный набор инструментов: ножовка, шуруповерт и другие.

Вариант №1

Как установить простейшую двухсекционную чердачную лестницу своими руками ↑

Конструкцию такого типа можно изготовить за два-три часа. Из материалов нужно запастись:

четырьмя карточными петлями;
двумя брусками толщиной в 20–30 мм, которые по длине совпадают с шириной люка;
саморезами, анкерами, крючками с петельками.

В процессе работы необходима также обычная лесенка, длина которой больше расстояния от пола до уровня люка на чердак примерно на 300 мм.

Рекомендуем

Можно собрать простую приставную конструкция самому: взять две длинные стойки и зафиксировать на них с определенным шагом поперечные ступеньки.

Монтаж начинают с установки брусков: один из них крепят по верхнему краю лесенки на петлю, другой — жестко крепят по нижней части.

Отмерив 2/3 от длины изделия, аккуратно делают распил. Полученные сегменты соединяют, используя металлические петли.

Важно

Важно выбрать правильную сторону при закреплении петли, иначе лесенка будет складываться в неправильном направлении.

По обратной стороне марша закрепляют длинные рейки. Их нужно расположить наискосок. В этом случае ничего не будет препятствовать движению конструкции и ей будет обеспечена достаточная жесткость.
Верхний брус крепят к стене на анкеры, расположив его непосредственно под проемом.
Чтобы не дать лесенке самопроизвольно раскрываться, ее нижний сегмент фиксируют на крючок, который закрепляют к стене на соответствующей петле расстоянию. Петлю при этом располагают на косоуре над чертой распила.

Самодельная чердачная лестница такой конструкции имеет большой минус – она со всеми брусьями и элементами крепежа практически на виду. А вот со своими прямыми задачами она справляется на отлично.

Вариант № 2

Как сделать чердачную лестницу с люком на тетивах ↑

Начнем с устройства люка

Прежде всего определяются с местом устройства люка и рассчитывают для него оптимальные размеры. Его крышка должна свободно и бесшумно закрываться, поэтому проем устраивают по размерам, которые превосходят размеры люка примерно на 0,7–0,9 см по его периметру.
Деревянный брус сечением 5 * 5 сантиметров делят на части соответственно известным размерам люка.
На их концах проделывают пазы. Смазав их клеем, имеющиеся куски бруса соединяют в единую конструкцию в форме прямоугольника (квадрата). Соединения необходимо дополнительно усилить саморезами. Для обеспечения жесткости прикручивают косынки.

К полученному прямоугольнику (квадрату) закрепляют крышку, вырезанную из листа фанеры. Затем проверяют ее соответствие проему.
Проем выравнивают и в него крепят на петли крышку чердачного люка, предварительно врезав туда обыкновенную защелку.

Переходим к монтажу.

Точно так же, как и в первом варианте работают с готовой приставной лесенкой. Ее делят на три части следующим образом: первый сегмент должен в точности соответствовать длине люка, следующий – немного меньше, а третий должен покрывать все оставшееся пространство от секций в разложенном виде вплоть до уровня пола.
Наклон люка чердака отмеряют при помощи малки. Затем полученный угол наносят на обе доски, размечая места расположения ступеней. Чтобы отметки нанеслись равномерно, доски можно скрепить между собой, к примеру, скотчем.
Отдельные секции собирают на шарниры, поэтому в местах их размещения предварительно просверливают отверстия. Они должны быть с обеих сторон.
Грани конструкций зашлифовывают.
В местах, где разместятся шарниры, доски распиливают.

Предлагаем посмотреть фото из слайдера (наведите мышкой на фото, и появится управление стрелками):

Нарезают и отшлифовывают ступеньки.

В тетивах под них подготавливают углубления.
Полученные выемки заполняют клеем и вставляют туда ступеньки. Соединения дополнительно усиливаются саморезами.
Секции укладывают на выровненную устойчивую поверхность и соединяют, используя специальные петли.
Выполнив проверку работы всех сегментов, деревянные поверхности отшлифовывают и наносят лак.
Когда он окончательно высохнет, конструкцию устанавливают в проеме чердака. В случае необходимости проводят окончательную подгонку конструктивных элементов.

© 2019 stylekrov.ru
stylekrov.ru
раздвижная с люком, чертежи своими руками, размеры и высота
Выдвижная лестница полностью находится за крышкой чердачного люка, не нарушая интерьер помещения
Практически в каждом собственном доме есть чердачное помещение, которое используется, как склад для малоиспользуемых вещей или это, наоборот, хорошо обустроенная отдельная комната для жильцов или гостей дома. В любом случае, нужно иметь отдельный доступ на чердачное помещение. Чтобы подняться наверх, нужна удобная, но в то же время компактная лестница. Именно поэтому выдвижные лестницы на чердак очень популярны среди современных дизайнеров.
Содержание материала:
Металлическая раздвижная лестница на чердак: преимущества и недостатки
Раздвижная лестница на чердак поможет освободить как можно больше свободного пространства, так как прячется за крышкой люка и абсолютно незаметна.
Лестница складывается в виде гармошки и пользоваться нею очень удобно – достаточно лишь потянуть за нижнюю ступеньку и она автоматически раскроется.
Раздвижные лестницы, ведущие наверх, очень удобны в использовании и помимо этого имеют много преимуществ:
Не занимает много места – в сложенном виде довольно компактно умещается на крышке люка, а в разложенном аккуратно располагается под выходом на чердак.
Выдвижные лестницы очень удобны и просты в эксплуатации.
Лестницы, ведущие на чердак, довольно легкие. Несмотря на сложность конструкции, они изготовлены из небольшого количества материалов
Стоимость выдвижной лестницы гораздо ниже, чем стационарной. К тому же, при монтаже можно учесть множество нюансов для более удобной эксплуатации изделия, например перила или нескользящие ступени.
Раздвижная лестница может быть изготовлена только из металла!

Металлическая раздвижная лестница удобна в использовании и имеет ряд преимуществ
Раздвижные лестницы практически не имеют недостатков, но при покупке и монтаже стремянки на чердак следует обращать внимание на определенные нюансы.
Минусы выдвижных чердачных лестниц:
Нагрузка на лестницу 150 кг, при большем весе существует вероятность прогибания ступеней и деформации всей лестницы.
При необходимости эвакуации с чердака, спуск по выдвижной лестнице может стать затруднительным и небезопасным.
При частом использовании выдвижной лестницы, механизм начинает издавать скрип, поэтому нужно периодически смазывать его.
В любом случае, выдвижные металлические лестницы на чердак считаются более удобными и внешне привлекательными, чем стационарные.
Компактные чердачные люки с выдвижной лестницей: особенности изделия

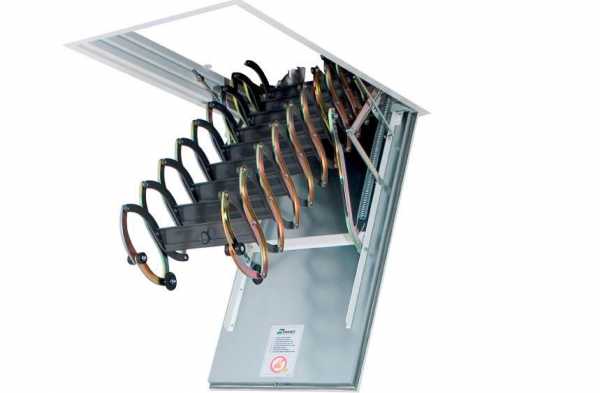

Металлические выдвижные лестницы на чердак складываются по принципу «сжатия», поэтому они очень компактные и легкие. Обычно каркасом для выдвижных лестниц является металлический короб с крышкой-люком.
Лестница прочно крепится к крышке чердачного люка и при необходимости достаточно лишь потянуть за кольцо на нижней ступени – и стремянка раскроется.
Люк на чердак следует утеплить, так как через него может выходить тепло. Кроме того, устанавливая лестницу на чердак, нужно позаботиться о замке на люке. Это станет мерой безопасности от посторонних людей, которые могут попасть в дом через крышу.

Чердачные люки с выдвижной лестницей компактные и легкие
Ступеньки, ведущий наверх, могут иметь антискользящее покрытие или покрыты специальной краской.
Чердачные люки могут быть оборудованы одной из разновидностей выдвижных лестниц – телескопической. Изготавливается они только из алюминия, что обуславливает их легкий вес. Отличие телескопический лестницы от выдвижной в том, что она состоит из секций, которые складываются одна в другую. На сегодняшний день эти лестницы используются довольно редко, поскольку при частой эксплуатации алюминиевые ступени не выдерживают нагрузки.
Как установить раздвижные лестницы на чердак своими руками
Если у вас есть чердак, вам однозначно нужно иметь лестницу для подъема наверх. Приставные лестницы небезопасны, стационарные – массивные и занимают пространство или не вписываются в интерьер. В этом случае отличным решением выступает раздвижная металлическая лестница.
Раздвижная лестница довольно легко монтируется. Обязательно нужно подготовить все материалы до монтажа лестницы. Желательно эту работу проводить вдвоем во избежание несчастных случаев.
Для установки чердачной раздвижной лестницы необходимо:
Коробка для чердачного люка, высотой в 18 см;
Теплоизоляция на крышку люка;
Комплект выдвижной лестницы;
Набор отверток и гаечных ключей;
Монтажная пена.

Прежде чем установить раздвижную лестницу на чердак своими руками, необходимо проверить комплектацию
Прежде чем приступать к монтажу, необходимо проверить комплектацию. В набор входит непосредственно сама лестница на металлическом коробе с люком, болты-крепления, поручни, кронштейны и инструкция по установке.
Приступаем к установке:
Достать все составляющие и просмотреть их на наличие дефектов. Важно, чтобы все детали были ровными и качественно изготовлены – от этого зависит безопасность эксплуатации лестницы.
В отверстия металлического короба нужно вставить болты для фиксации к чердачному проему.
Установить выдвижную лестницу в чердачный проем, закрепив короб лестницы при помощи четырех кронштейнов. Крепко закрутить крепежные болты.
Чтобы установить поручни в чердачном проеме, нужно закрепить их на коробе лестницы специальными шурупами.
Проверить, как работает лестница. Она должна легко складываться и не скрипеть.
Если между коробом лестницы и чердачным проемом остается зазор, нужно задуть его монтажной пеной. Это поможет избежать потери тепла.
Не забывайте, важно учитывать высоту помещения – от этого зависит правильное размещение ступеней при монтаже лестницы. Расстояние между ними не должно превышать 25 см.
Удобная выдвижная лестница на чердак своими руками: чертежи подъемника
Раздвижные ножничные лестницы на чердак продаются в готовом виде, их нужно лишь установить в проеме. Однако прежде чем покупать такую стремянку, нужно составить чертеж, как она будет размещаться при выходе на чердак.
Прежде всего, при строительстве чердака, нужно продумать и учесть размеры чердачного проема. От этого зависит, какую модель чердачной лестницы придется покупать. Минимальный размер проема в потолке – 0,5м х 0,6м.

Удобную выдвижную лестницу на чердак можно сделать своими руками, но перед этим необходимо сделать чертеж
Затем, нужно определиться с высотой будущей лестницы. В идеале она должна доставать до пола. Высота стремянки, ведущей на чердак, стандартная – 2,9 м. Однако, при необходимости можно убрать ненужные ступеньки или добавить их, поэтому высота лестницы может варьироваться от 2,5 м до 3,2 м.
Угол наклона лестницы 65-75 градусов считается оптимальным для удобного передвижения вверх и вниз.
Не стоит делать слишком крутой подъем на чердак, это может затруднить подъем.
Выдвижная металлическая лестница на чердак упирается в пол, поэтому на ножки нужно надеть резиновые колпаки, чтобы не поцарапать покрытие.
Как монтируется выдвижная лестница на чердак (видео)
Каждый хозяин дома старается максимально выгодно использовать пространство своего жилища, поэтому компактные выдвижные лестницы на чердак – это отличный способ освободить пространство под люком. Металлическую лестницу можно покрасить абсолютно в любой цвет, что поможет органично вписаться в интерьер, когда лестница будет находиться в разложенном виде. Помните, что такая лестница обойдется вам в разы дешевле стационарной.
kitchenremont.ru
размер, видео, фото, цена проема велюкс складного

Современное чудо технологий
В каких ситуациях пользуются чердачными лестницами с люком? Прежде всего, они необходимы в тех случаях, когда установка стационарных лестниц невозможна. Такая ситуация имеет место быть в случае не достаточного количества площади для них в доме. Что касается цены, то она сможет вас порадовать – подобное чудо техники вполне доступно. Установка чердачных лестниц сможет помочь вам существенно сэкономить полезную площадь и использовать ее более рационально. Кроме всего прочего, на видео можно заметить, насколько удобно ими пользоваться ввиду того, что есть возможность регулировать их длину в зависимости от потребностей. Приобретая подобный полезный элемент вашего интерьера, следует понимать, что он будет достаточно прочным, а также чрезвычайно надежным даже в самых жестких условиях эксплуатации.

Приобретая такую лестницу убедитесь, что крепления и материал весьма надежны
Особенности чердачных лестниц

Легкая алюминиевая лестница
Лестница с люком на чердак одним движением руки легко убирается в потолок благодаря специальному стержню. Многие производители стремятся к тому, чтобы оборудовать крышку люка утеплителем, а также уплотнителем. При этом формы проемов для этого люка могут быть совершенно разными.
Подобные меры утепления отлично справляются с функцией сохранения тепла в помещении, что также немаловажно. Кроме всего прочего, по своим размерам лестницы относительно компактны, поэтому легко можно убирать их вовсе в проем чердачного люка так, что они становятся совершенно незаметными.
Цены на подобные лестницы достаточно широко варьируются в зависимости от компании производителя и использованных при их изготовлении материалов. Судя по множеству фото, наиболее популярными брендами являются MAN, FAKRO, VELTA, ведь их ценовая политика находится в пределах разумного в соотношении с прекрасным качеством их продукции. Именно поэтому они так популярны на территории не только стран СНГ, но и всего мира.

Деревянная конструкция
Определенная особенность присутствует у чердачных лестниц с люком – размеры их могут быть самыми разными, а также и их цена, которая чаще всего регулируется, опираясь на этот факт. Кроме того, на нее значительно влияет и функциональная особенность выбранной вами лестницы.
Главные преимущества складных лестниц:
чрезвычайная прочность;
надежность;
качество;
экономят место;
простота использования.
Виды чердачных лестниц
Размеры подобных лестниц могут быть совершенно разными в зависимости от того, что же все-таки вам необходимо. Специалисты выделяют всего три их типа, которые отличаются друг от друга своими функциональными и техническими особенностями.
Стационарные
Первым типом чердачных лестниц можно назвать именно стационарные – цена на них значительно больше, чем на остальные виды. Как известно, некоторые люди всегда остаются в своем роде консерваторами и предпочитают определенную стандартность в интерьере своего дома. Подобное себе можно позволить только при наличии огромного свободного пространства.
Складные
Второй вид, который является более распространенным — чердачные складные лестницы с люком. Их главное преимущество состоит в том, что они полностью убираются в проем люка. Изготавливаются из алюминия либо же дерева. Помните, что специалисты рекомендуют устанавливать складную лестницу из алюминия в том случае, если вы знаете, что будете ее использовать достаточно часто.
Чердачные лестницы имеют размеры проема совершенно разные, но наиболее оптимальным вариантом будет 60 см на 120 см. Конечно же, многие пытаются его сделать как можно больше, но не следует забывать о чувстве меры.
Раздвижные
Также есть специальные раздвижные лестницы, который изготавливаются из металла и именно поэтому цена на них может быть несколько завышена. Главным преимуществом подобных приспособлений состоит в том, что требуется проем для люка значительно меньше, чем для лестниц второго типа. К тому же они раскладываются по принципу гармошки.
Функциональность и надежность
Главное преимущество, из-за которого складные лестницы выбирают пользователи со всего мира, это их функциональность. Они практически не занимают свободное место, а при этом все так же исправно могут исполнять свои функции и становиться полноценными лестницами для того, чтобы вы смогли подняться на чердак, мансарду и в другие помещения, которые расположены выше.

Расположение лестницы в люке
Вас может приятно удивить то, насколько они надежны в эксплуатации. Они обладают огромной устойчивостью к негативному воздействию внешних факторов, поэтому будут служить вам верой и правдой достаточно долгий период времени. При этом их цена вас точно не испугает – она является приемлемой абсолютно для каждого.
Производители заранее побеспокоились о вашей безопасности – складные лестницы обладают высокой степенью прочности. Именно поэтому несчастных случаев, связанных с их поломкой, практически нет – компании производители прилагают все усилия, чтобы подобного в принципе не было. Подобный вывод следует хотя бы из того факта, что лестницы могут выдерживать вес вплоть до 250 кг. А ступени заранее оборудованы специальными насечками, из-за которых исключается возможность случайно поскользнуться и упасть.
Цена, которую вы выплачиваете за свою же безопасность, комфорт, а также практичность, является вполне адекватной.
Простота во всем – монтаж и использование

Металлическая раздвижная модель
Главное удобство чердачных лестниц с люком – их можно подобрать таким образом, что они идеально подойдут под окружающий интерьер. Такой факт не может не радовать тех людей, которые усердно работают над внутренней обстановкой своего дома.
Многие же специалисты их любят за то, что складные лестницы очень просто устанавливать. Процесс монтажа занимает минимум времени и является простым даже для обыкновенных пользователей.
Следует обратить внимание на то, что нравится многим – это компактность и удобность в использовании.
Складную лестницу практически невозможно заметить в сложенном виде на потолке. При этом те лестницы, цена которых несколько повыше остальных, могут раскладываться с помощью обычного шнурка. За него достаточно легко потянуть и все уже готово. Процесс складывания также не заставляет вас прилагать огромных усилий – стоит приподнять лестницу, а уже система автоматически все сделает за вас.
То, что беспокоит многих потенциальных покупателей в чердачных лестницах с люком, а именно их цена – она может быть совершенно разной в зависимости от производителей, а также от количества секций в них. Наиболее распространены модели с количеством секций не более 4. Сами лестницы в таком случае могут напоминать знаменитых матрешек – секции различаются по размерам и меньшая секция входит в большую.
Потолочные люки
На самом деле при желании пользователь может получить что угодно за определенную цену. И это утверждение напрямую касается формы люков – на фото можно заметить разнообразные их формы. Именно благодаря потолочным люкам полностью решается проблема с тем, каким образом можно попасть в помещение, которое расположено ярусом выше.
Достаточно часто люди жалуются на то, что из-за проема люка в помещении постоянно холодно и становится значительной проблема шумоизоляции. Люк на чердак может иметь действительно разные размеры, но все это разнообразие объединяет то, что стоит запомнить абсолютно каждому. Следует проверять люки на наличие тепло- и шумоизоляции заранее, чтобы их отсутствие вы заметили еще в магазине, а не у себя дома.
Стоит учитывать, что никаких щелей между проемом люка и им самим при установке быть не должно, благодаря этому факту полностью исключается возможность возникновения сквозняка.
Цена лестниц с люком может огорчить, но зато обязательно понравится то, как эстетично они смотрятся. Привлекательный внешний вид – это то, над чем прекрасно поработали дизайнеры. При этом вы даже самостоятельно сможете декорировать люк так, как вам будет по душе. Его наиболее традиционный дизайн — в первую очередь белый цвет и квадратная форма. На заказ, конечно же, можно получить что угодно.

Крепеж чердачной лестницы
Доступность чердачных лестниц – миф или реальность
Цена на лестницу с люком большинства производителей хоть и ориентирована в большей степени на Европу, но является вполне демократичной и для стран СНГ. Такое возможно благодаря тому, что компании производители постоянно мониторят рынок и определяют то, что сейчас наиболее востребовано, пытаясь найти наиболее оптимальное соотношение цены и качества. Именно поэтому можно с уверенностью утверждать, что такие лестницы являются доступными абсолютно для каждого.
Вы можете выбрать как деревянные, так и металлические складные лестницы с разными размерами проемов. Абсолютно каждая компания трепетно относится к своей репутации, поэтому, выбирая подобные конструкции, можете не беспокоиться ни о чем. О вашей безопасности побеспокоились заранее.
Загрузка…
makeladder.com
