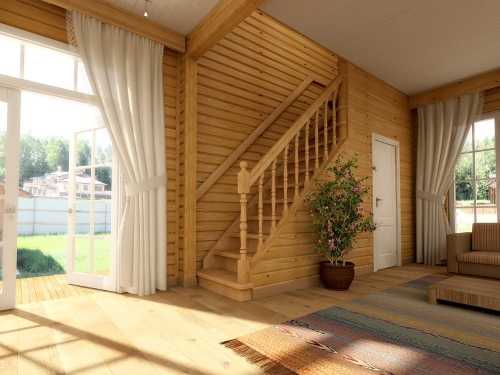

Деревянная лестница является отличным украшением загородного дома. Для рационального использования пространства часто устанавливают Г-образную лестничную конструкцию с забежными ступенями или промежуточной площадкой. Поворотная лестница имеет достаточно сложную конструкцию, а ее изготовление требует точных расчетов основных параметров и грамотного монтажа.

1. Выбор оптимального вида лестницы для дома
2. Основные требования к лестницам
3. Конструкция поворотной лестницы
4. Расчет лестницы на второй этаж своими руками
5. Делаем лестницу на второй этаж своими руками: подробная инструкция
   • Подготовка необходимых материалов и инструментов
   • Изготовление и монтаж простой лестницы на второй этаж своими руками

Выбор оптимального вида лестницы для дома

К выбору типа лестничной конструкции следует подойти взвешенно, учитывая планировку и габариты дома, возраст жильцов и дизайн помещения. Необходимо заранее определить материал изготовления, габариты конструкции и то, как будет использоваться пространство под лестницей.

Каждый тип лестничного сооружения имеет свои особенности в плане установки и использования. К числу наиболее популярных лестниц для дома относятся следующие конструкции.

Маршевая лестница проста в изготовлении и монтаже, но занимает большую площадь в комнате. Такую конструкцию можно разместить вдоль стены или установить посредине помещения. Прямая конструкция не подходит для маленьких домов, где на счету каждый квадратный метр. Ее удачной альтернативой является поворотная лестница на второй этаж. Своими руками создать такой подъем не сложно, главное – выполнить правильные расчеты.

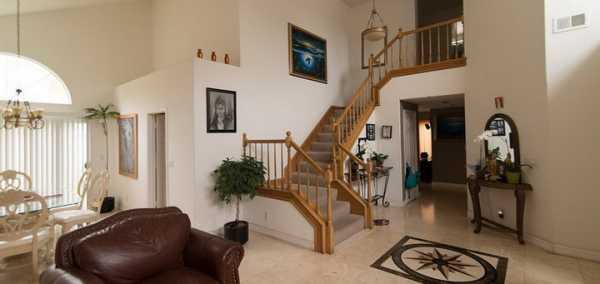

Поворотные лестницы обладают рядом достоинств:

• компактность – занимают немного места, при этом оптимальные параметры конструкции сохраняются;
• удобство эксплуатации – безопасны для ходьбы детей и людей пожилого возраста;
• эстетичность – поворотные лестницы красиво смотрятся в интерьерах разного стилевого направления.

Важно! Лестница поворотной конфигурации на 90° обычно размещается в углу. Вывести поворот можно на любом участке. Направление движения для идущего человека практически незаметно и не снижает удобство передвижения.

Поворотные лестницы бывают двух типов: с площадкой или забежными ступенями. При выборе надо учесть, что чем меньше число поворотных ступеней, тем удобнее перемещение по ним.

Винтовые лестницы незаменимы при обустройстве ограниченного пространства. Минусы конструкции: низкая пропускная способность и сложности в подъеме крупных предметов.

Интересный вариант – комбинированная лестница с элементами маршевой и винтовой конструкции. Смотрится очень красиво и изысканно.

Основные требования к лестницам

Угловые лестницы проектируются с учетом общих требований:

1. Рекомендуемая высота просвета от лестницы до потолка составляет 2 м. Если габариты помещения не позволяют, то расстояние от ступеней до потолка рассчитывается так: рост самого высокого члена семьи плюс 10 см.

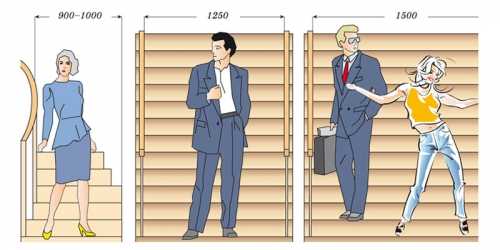

2. Ширина лестницы во многом определяет комфортность передвижения:
   • 1,5 м – высокий уровень комфортна, возможность подъема по лестнице сразу нескольких человек;
   • 1-1,2 м – средняя степень комфортности;
   • 0,8-1 м – допустимо только для маршевых конструкций, установленных вдоль стены;
   • 1,1 м – минимально возможная ширина для маршевых лестниц.
   • менее 0,8 м – уместно для вспомогательных лестниц.
3. Угол наклона лестницы в жилых помещениях должен составлять от 20° до 45°. Наиболее комфортным считает подъем под углом в диапазоне 24-37°.
4. Оптимальная высота ступеней – 12-22 см.
5. Край проступи не должен быть меньше 4-х см.
6. Требования к забежным ступеням:
   • максимальная глубина в широкой части – 40 см;
   • минимальная глубина в узкой части – 10 см;
   • глубина всех ступеней в середине должна быть одинаковой, минимальная ширина – 20 см.
7. При разработке чертежа лестницы на второй этаж своими руками необходимо контролировать выполнение трех важных правил (h – высота подступенька, s – глубина ступени):
   • формула безопасности: h + s = 46 см;
   • формула удобства: s — h = 12 см;
   • формула шага: 2h + s = 62 см (допустимо 60-64 см).

Кроме существующих нормативов, при планировании и расчете лестницы желательно учитывать советы профессионалов:

1. В жилой комнате лестницу лучше не размещать – это создаст определенные неудобства. Оптимальный вариант – непроходное место, которое задействовано меньше всего.
2. К лестничной конструкции необходимо обеспечить свободный подступ.
3. При самостоятельном строительстве предпочтение лучше отдать простому сооружению с площадкой, а не забежными ступенями.
4. Сразу надо предусмотреть возможность заноса по лестнице крупной техники и мебели.
5. Практичное решение для коридора – закрытая лестничная конструкция, пространство под которой можно использовать для хранения вещей. В небольшой комнате лучше размещать открытую лестницу – визуально пространство будет казаться больше.
6. Заранее надо выяснить материал перекрытия (потолка), где будет выполняться проем под выход на чердак или мансарду. Работа с монолитной плитой создает существенные сложности.
7. Металлическую лестницу на второй этаж своими руками в деревянном доме можно возводить только тогда, когда дом дал усадку. Как правило, это через 1-1,5 года после постройки. В противном случае, конструкция деформируется.

Конструкция поворотной лестницы

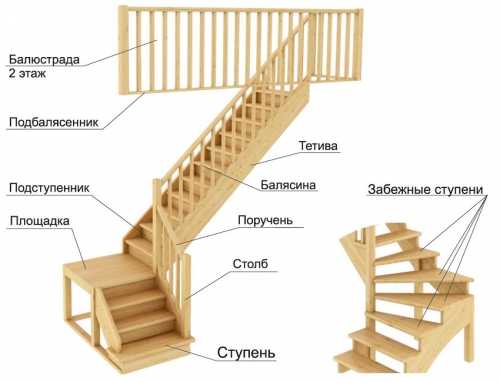

Все конструктивные элементы лестницы можно разделить на три группы:

• несущие компоненты;
• ступени и площадки;
• ограждающие элементы.

К несущим составляющим относят:

• косоуры – опоры, на которые монтируются ступени;
• тетива – боковой элемент для поддержания ступеней с торцов и снизу; балка устанавливается под наклоном;
• больцы – металлические болты для фиксации ступеней к стенам дома.

Несущая конструкция – основа лестницы, которая принимает на себя вес остальных элементов и нагрузку от передвижения по ней людей.

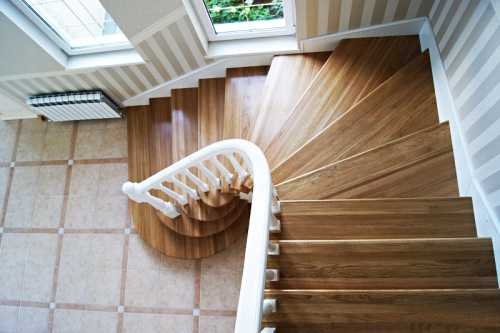

Ступени состоят из проступи и подступенька. В поворотных лестницах на 90° используются забежные ступени или промежуточная площадка.

Ограждающие элементы обеспечивают безопасность передвижения. Система ограждения включает:

• балясины – вертикальные стойки, на которые опираются перила;
• перила – используются для ограждения маршей и промежуточных площадок;
• поручень – устанавливается на балясины или крепится к стене.

Важно! Согласно строительным нормам высота перил должна быть в диапазоне 86-110 см.

Расчет лестницы на второй этаж своими руками

Выполнить расчет и создать схему лестницы на второй этаж своими руками можно разными способами:

1. Математические формулы. Сложный метод, для реализации которого необходимы знания сопромата.

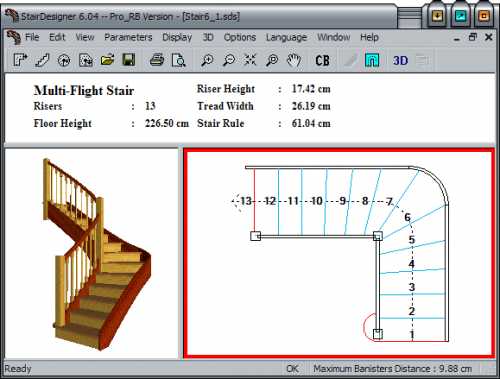

2. Онлайн-калькулятор. Для вычисления достаточно в программу ввести основные параметры лестницы: высоту ступеней, ширину/длину проема, размер выступа ступеней и толщину косоура.
3. Графический способ. Наиболее простой вариант, который подходит для самостоятельного расчета.

Для создания чертежа необходимо подготовить лист миллиметровки, простой карандаш и линейку. На бумаги будет отображен подробный план лестничной конструкции в проекции. С помощью схемы можно будет точно установить нужные размеры.

Чтобы сделать расчет лестницы руками дачи второго этажа надо определиться с основными параметрами:

1. Средняя линия марша. Эта линия проходит на прямых отрезках марша по центру. На криволинейных отрезках линия проводится на расстояние равном ? ширины ступени параллельно внутреннему краю лестничной конструкции.
2. Радиус закругления линии забежных ступеней. Эта величина напрямую зависит от диаметра окружности между двумя перпендикулярными маршами лестницами.
3. Угол поворота проецируется между внешними гранями ступеней.
4. Ширина ступеней определяется по средней линии.

Для построения чертежа понадобятся базовые параметры лестницы:

• L – длина проекции лестничного марша в горизонтальной плоскости на расстоянии от вершины угла поворота до последней ступени;
• S – ширина марша;
• R – радиус закругления;
• B – ширина проступей.

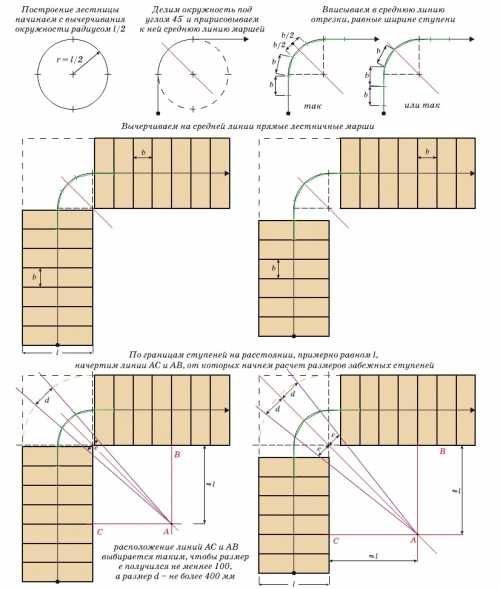

Порядок действий:

1. Начертить окружность с радиусом L/2.
2. Разделить круг напополам – провести линию под углом 45°. Дорисовать к окружности две линии – это будет центр лестничного марша.
3. В среднюю линию вписать отрезки, длина которых равна ширине ступеней.
4. На средней линии вычертить прямые лестничные марши.
5. По границам ступеней начертить две перпендикулярные линии AC и AB.
6. От точки А провести две линии к краям центральной забежной ступени. Размер полученного отрезка «е» должен быть не менее 100 мм, а отрезка «d» — не больше 400 мм.

Делаем лестницу на второй этаж своими руками: подробная инструкция

Подготовка необходимых материалов и инструментов

Древесина не утрачивает популярность в производстве лестниц и сегодня, несмотря на появление большого количества современных строительных материалов. Для изготовления лестничной конструкции рекомендуется использовать твердые породы древесины:

• клен – отличается прочностью на изгиб и устойчивостью, однако предрасположен к появлению трещин;
• бук – рекомендован для помещений, где нет повышенной влажности;
• дуб – достаточно тяжелый материал, обладающий твердостью и прочностью;
• лиственница – устойчива к гниению.

Совет. Сделать лестницу на второй этаж своими руками можно из недорогой древесины, например, сосны. Главное выбрать качественный материал без сучков. Со временем из-за температурного колебания может произойти незначительная деформация лестничной конструкции. В результате сучки могут выпасть, что повлечет за собой ослабление конструкции.

Итак, из материалов понадобятся:

• доска обрезная – толщина 40-50 мм;
• несущий брус сечением 100*100 мм;
• перила, поручни, балясины;
• клей столярный для заделки зазоров и стыковочных линий.

Чтоб построить лестницу на второй этаж своими руками надо подготовит следующие инструменты:

• ножовка по дереву, стамеска, напильник и комплект сверл;
• перфоратор, электролобзик, дрель и шуруповерт;
• молоток и топор;
• строительный уровень, линейка,угольник;
• боковые кусачки и газовый ключ;
• уголки, анкера, саморезы и шурупы.

Важно! Работа с электроинструментом требует строго соблюдения техники безопасности. Необходимо пользоваться защитными средствами, не держать работающий инструмент за шнур и следить за положением провода.

Изготовление и монтаж простой лестницы на второй этаж своими руками

Этап 1. Изготовление косоуров. Работы выполняются в следующей последовательности:

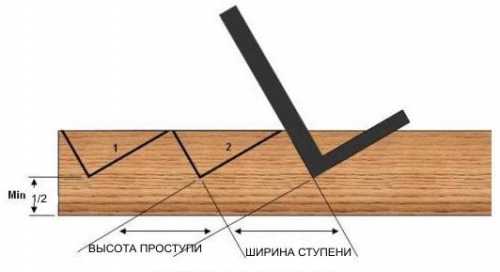

1. Изготовить шаблон в форме прямоугольного треугольника. Катеты фигуры равны глубине и высоте ступени. Для удобства пользования заготовку лучше зафиксировать на направляющей рейке.
2. С помощью шаблона нанести разметку на деревянную балку и вырезать электролобзиком или ножовкой по дереву. Нельзя забывать, что наименьшая по ширине часть косоура должна быть не менее 15 см.

Этап 2. Установка косоуров. Порядок выполнения работы:

1. В опорном столбе выдолбить паз для установки косоура.
2. Установить опору, а в углу смонтировать основу для забежных ступеней.
3. С верхней стороны прикрепить косоуры металлическими уголками к потолочной балке, а с нижней – к опорным балкам. При монтаже косоуров надо контролировать, чтоб пазы под ступени находились четко друг напротив друга. В противном случае ступени получаться перекошенными. При выравнивании ориентироваться надо не на поверхность пола, а на уровень.

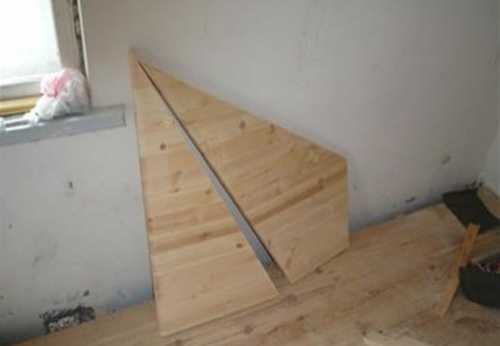

Этап 3. Вырезание забежных ступеней. Для поворотной конструкции на 90° можно использовать три ступени. Изготовить эти элементы можно из доски размером 90*90 см, толщина – 4 см.

1. Деревянное полотно разделить линиями на три сектора. Все линии должны идти из одного угла.
2. Ступени вырезать по линиям и подкоректировать их длину.
3. Ступени вскрыть лаком.

Этап 4. Сборка лестничной конструкции. Алгоритм действий:

1. Для фиксации поворотных ступеней в столбе вырезать пазы.
2. Со стороны стены из досок выложить опоры под забежные ступени.
3. Внутреннюю сторону поворотных ступеней обработать клеем ПВА и вставить в распилы. Внешнюю часть ступеней прикрепить к основе на стене и зафиксировать саморезами.
4. Обычные ступени (прямые) закрепить длинными саморезами. Чтобы скрыть выступающий угол поворотной ступени нижний лестничный марш желательно изготовить на тетиве, конец которой обрезается под углом 90°.

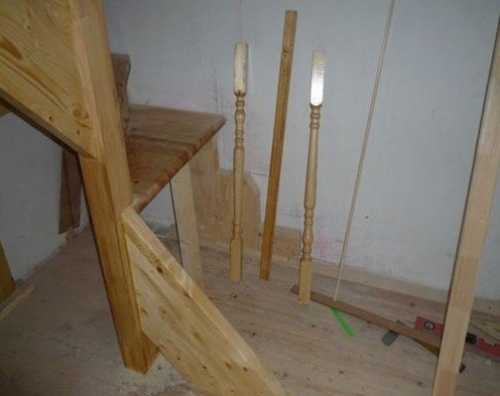

Этап 5. Установка перил выполняется в такой последовательности:

1. Крепление балясин иногда выполняют при помощи саморезов. Но более надежный способ – применение шкантов (деревянных стержней).
2. В ступенях высверлить отверстия – размер диаметра должен быть немного меньше сечения шканта. Такое же отверстие сделать в центре балясин. В прямоугольных балясинах центр определяется как пересечение его диагоналей. Отверстие должно быть строго вертикальным.
3. Заполнить отверстия клеем ПВА, установить шкант и зафиксировать балясины.
4. Натянуть веревку между первым и последним столбом. На балясинах отметить угол наклона перил и согласно нанесенной разметке срезать верхушки стоек.
5. Закрепить поручень саморезами впотай. Места крепления зашпаклевать.

Совет. Для безопасной ходьбы по лестнице рекомендуется устанавливать балясины на каждой ступени. Это особенно актуально, если в доме есть дети.

tolkostroyka.ru

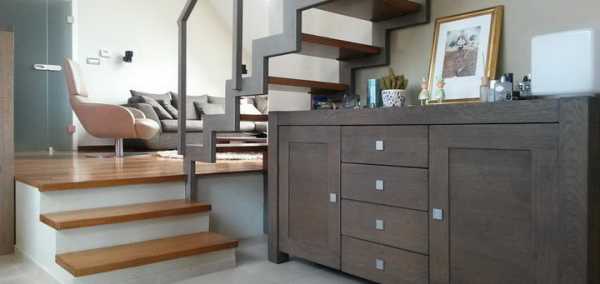

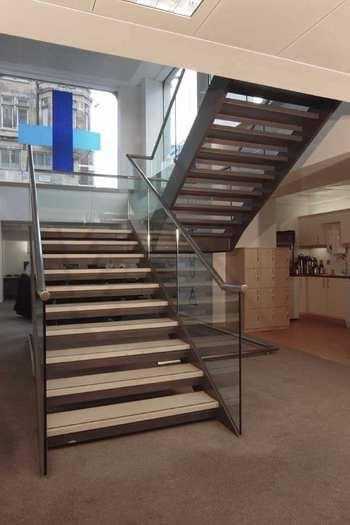

Лестница из металла с поворотом 90

Изготовление и монтаж деревянной лестницы с поворотом на 90 и 180 градусов

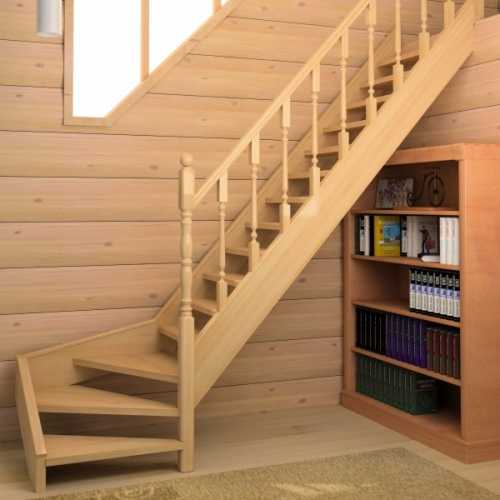

Конструкция лестницы с поворотом — практичный и экономный вариант для частных домов или дач. Она занимает гораздо меньше площади, чем маршевая, и может размещаться в центре помещения. Деревянную лестницу на второй этаж вполне по силам сделать своими руками.

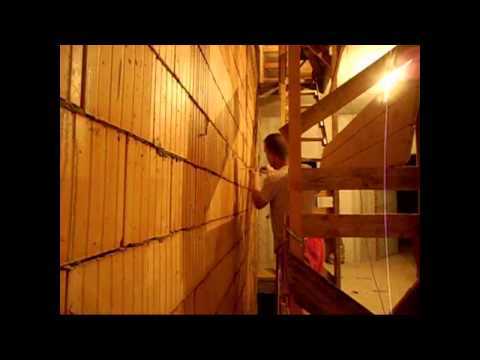

В этой статье вы найдете теоретическую информацию, видео-урок, а также ссылку на онлайн калькулятор для самостоятельного расчета лестницы. Также Вам может понадобиться ГОСТ.

Материалы

Оптимальным материалом для этой модели является дерево.

Забежные ступени, как показывает практика, почти всегда нуждаются в некоторой корректировке, как бы тщательно не выполнялись первоначальные расчеты.

Для любого другого материала, особенно плит из натурального или искусственного камня, коррекция невозможна. Древесина позволяет вносить поправки на любом этапе изготовления. На фото представлен вариант с поворотом на 180 градусов.

• Строительные магазины предлагают множество разнообразных заготовок, в том числе, и готовые деревянные лестницы с поворотом на 90 и на 180 на второй этаж. К сожалению, это не означает, что при установке можно обойтись без подгонки к конкретным размерам. А процесс этот, в итоге, всегда оказывается хлопотным и долгим. Второй момент — не всегда удовлетворительное качество материала, при достаточно высокой стоимости изделия.
• Можно сделать лестницу на второй этаж своими руками. В этом случае строитель сам подбирает материал и комплектующие. Отдельные деревянные детали вполне можно приобрести и в магазине, например, балясины сложной формы.

Для изготовления потребуются некоторые материалы.

• Дерево — предпочтительно дуб или бук, допустимы сосна, лиственница, клен. Дерево должно быть хорошо просушено, иначе в будущем тетивы будут деформироваться, ступени скрипеть и требовать ремонта. Ширина доски не менее 50 мм.
• Деревянные бруски толщиной не менее 40 мм.
• Саморезы, крепежные металлические уголки, винты, шурупы, монтажный клей.

Изготовление лестницы с поворотом на 90 и на 180

После расчетов и составления подробной схемы, можно приступить к изготовлению элементов конструкции. На фото демонстрируется схема лестницы с поворотом на 90 градусов.

1. Из досок нарезаются ступени и подступени. При изготовлении забежных ступеней рекомендуется предварительно сделать лекала для каждой ступени, особенно, если это — первый проект начинающего мастера. Так проще избежать ошибок. На забежных ступенях в узкой части вырезается уголок, размерами совпадающий с величиной угла опорного столба.
2. Для каждой ступени изготовляются два подпорных бруса и откладываются четыре крепежных уголка.
3. Изготовляется лекало, с помощью которого наносят отметки для ступеней на косоур или тетиву.
4. Изготовляется косоур или тетива.
5. Опорные столбы (тетивы опираются на столбы в месте поворота и лестничной площадки) — диаметр столбов не менее 50 мм. Высота столба определяется на стадии проектирования, когда рассчитывается угол наклона.

Монтаж лестницы с поворотом на 90 и на 180 градусов

Установка начинается с элементов, доступ к которым в последствие, будет затруднен. Рекомендуется начинать монтаж с верхней части, чтобы сконцентрировать возможные ошибки к первой ступеньке.

1. Пристенный косоур закрепляется на стене с помощью винтов, чтобы обеспечить наименьшую деформацию ступеней возле несущей стены. Рекомендуется предварительно разметить на косоуре места крепления ступеней.
2. Опорные столбы либо бетонируются в пол, либо крепятся анкерными болтами.
3. Внешний косоур (тетиву) устанавливают на опорные столбы и тщательно выравнивают с помощью угольника и уровня.
4. Ступени и тетива соединяются при помощи двух подпорных брусьев и четырех металлических уголков и крепятся болтами. Все крепления деревянных деталей необходимо обязательно проклеивать. Ступени должны быть строго горизонтальными.
5. Забежные ступени должны очень плотно прилегать к опорному столбу. Если соединение не жесткое, рекомендуется либо подкорректировать ступень, либо вырезать новую. Монтируются подступени.
6. Устанавливаются балясины и перила. На видео представлен подробный процесс монтажа лестницы с поворотом на 90 градусов.

Сборку конструкций с поворотом на 90 и на 180 градусов можно осуществить своими руками, но трудно произвести в одиночку, так как детали лестницы имеют немалый вес. Для качественной установки рекомендуется найти или нанять помощника.

postupenkam.ru

Расчет размеров лестницы с поворотными ступенями

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
Z — ширина лестницы
F — выступ ступеней
W — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

www.zhitov.ru

Расчет лестницы на второй этаж с поворотом на 90

Если вы хотите произвести расчет лестницы на второй этаж с поворотом на 90 градусов, мы вам поможем. Точные подсчеты и монтаж с нужными коррекциями гарантирует вам красивый внешний вид лестницы и что более важно – ее прочность и надежность.

Независимо от того, какую именно лестницу вы хотите, вам нужно обеспечить два условия:

• сохранить полезное пространство;
• предусмотреть свободное передвижение по ступеням.

Если получится, то выйдет не просто хорошо, а очень хорошо.

Маршевые лестницы

Вы уже определились с типом лестницы? Скорее всего вы остановите выбор на маршевом типе, которая конструируется на тетивах или косоурах. В последнем случае ступеньки будут находиться сверху, на несущем элементе. Если говорить про тетивные системы, то в них формируются углубления, специально созданные под ступени.

Маршевая система обычно состоит из двух – трех маршей и соединяется в поворотном месте площадкой. Если площадка не предусмотрена, конструируется маршевая лестница забежного типа.

Обычно маршевые лестницы выполняют из дерева, хотя подойдет совершенно любой материал, который используют для конструирования лестниц. Дерево хорошо легкостью, интерьерной привлекательностью и главное – деревянную лестницу можно изготовить своими руками.

Деревянные поворотные системы лестниц обычно бывают двух типов:

Поскольку нас интересуют именно Г-образные лестницы с поворотом на 90 градусов, то вам еще нужно знать о типах соединений:

• площадками;
• соединение двумя поворотными системами;
• соединение тремя поворотными (забежными) системами.

Помните, что количество поворотных ступеней напрямую связано с удобством перемещения по ним. Чем больше забежных ступеней, тем дискомфортнее подниматься.

Правильный расчет и конструкция

Большое преимущество современного мира – готовые наборы конструкций для дальнейшего строительства. Очень многие производители готовы предложить вам такие наборы лестничной системы, но вам со своей стороны нужен правильный расчет.

Вам нужно:

• замерить высоту пролета;
• рассчитать ширину лестницы;
• рассчитать общую длину лестницы.

Эти конструктивные шаги потребуются вам даже в том случае, если вы хотите строить лестницу самостоятельно с нуля.

Поскольку для лестницы своими руками как нельзя лучше подходит дерево, нам нужно также определиться с конкретным видом. Экологичность, прочность и надежность – это преимущества любой древесины, но каждая из них отличается:

• бук – подходит только для помещений, где не будет слишком высокой влажности;
• дуб – хорошо подходит для любых температурных условий, но очень тяжелый;
• клен – хорошо смотрится, но со временем появятся трещинки;
• лиственница – очень твердая и не гниет;
• сосна – хороший материал, но нужно следить за отсутствием сучков (если они выпадают в процессе работы над конструкцией, это ослабляет всю систему).

Допустим, вы готовы к расчетам. С чего начать? Способов произвести расчеты много, мы вам предлагаем все, а вы уже решите, что больше подходит. В общей сложности, вы можете воспользоваться:

• геометрическими формулами;
• графическими конструкциями;
• онлайн-калькуляторами.

Если вы решили конструировать лестницу с забежными ступенями, то помните о следующих нюансах, независимо от размеров и типа:

• ширина поворотной ступени в ее самом узком месте не должна быть меньше 10 см;
• разница между самой узкой и самой широкой ступенями не должна превышать 10 см;
• ширина одного марша (пролета) не может быть меньше 90 см;
• ширина середины ступени в повороте не может быть меньше 20 см;
• высота ступени оптимально должна быть равна 10 – 20 см;
• крутизна лестницы может быть не больше 45 градусов, а то и меньше, чтобы гарантировать удобство передвижения.

По поводу последнего пункта будьте внимательны, потому что комфортность подъема должна быть таковой не только для взрослого здорового человека, но и для детей со стариками.

Средний шаг человека равен 60 см, таким образом:

2b + c = 60

• B – это высота ступеней;
• C – ширина ступеней.

Так вы сможете определить ширину поступи. Если ширину ступени сделать больше, то возникнет неудобство и сбитый шаг, при более зауженной ступени спуск станет в разы опаснее.

Должны вас предупредить: не экономьте на угле наклона. С одной стороны, кажется, что чем круче лестница, тем больше экономится пространства, но при этом передвижение по такой лестнице будет очень трудным.

Самый простой расчет лестницы без программ и калькуляторов

Не все умеют пользоваться специальными компьютерными программами, а онлайн-калькуляторы не всегда надежны. Если вы хотите найти вариант попроще, но при этом не платить специалистам за проект в силу сохранения бюджета на строительство, попробуйте следующее:

1. Нарисуйте план дома с сохранением масштаба 1:10. По сути вам нужна только коробка.
2. Внутри коробки начертите балки (лаги), как они будут идти у вас по плану. Лестница должна располагаться вдоль балок, чтобы не перерезать их и не биться об них головой.
3. Возьмем за основу, что высота этажа у нас – 3 м. Если брать рост человека с запасом до 2х м, то последняя ступенька (она же – пол второго этажа) должна быть где-то на 2 м 80 см, чтобы не ударятся головой об балку при подъеме на второй этаж. Считайте, что подъем на одну ступеньку равен 20 см, тогда до первой поворотной ступени у нас получится 4 ступени, расположенные перпендикулярно балкам, а дальше уже поворот 2 – 3 ступенями или площадка с еще несколькими ступенями, уже параллельными балкам.

Чтобы наглядно посмотреть, как подсчитать, посмотрите видео:

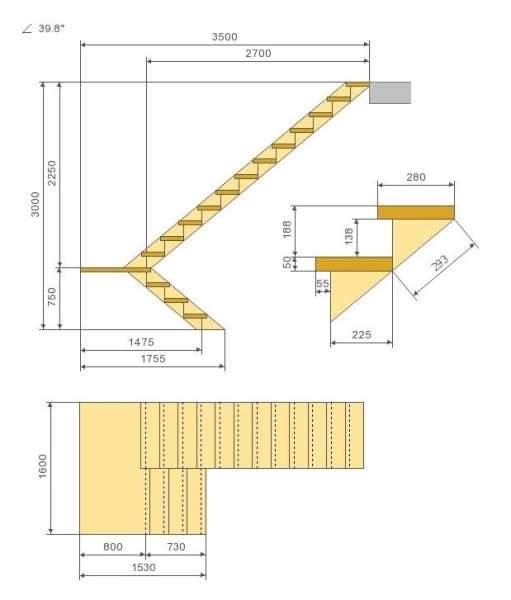

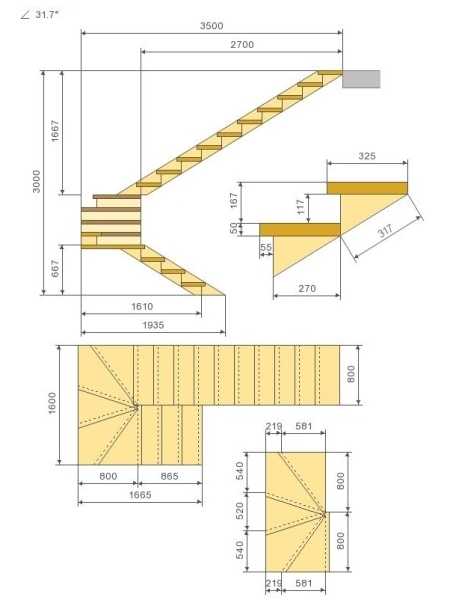

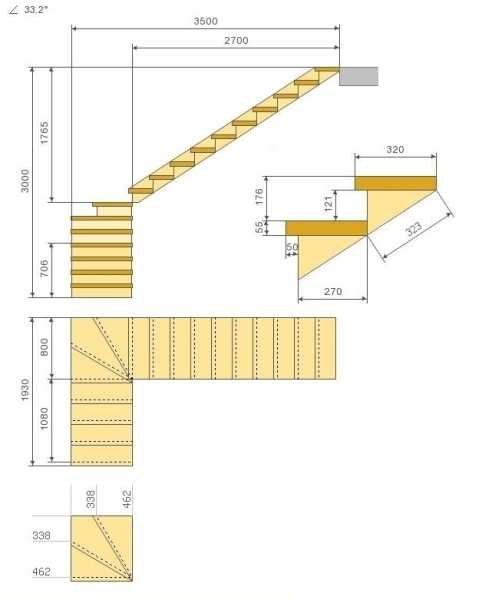

Посмотрите также пример забежной лестницы на рисунке и попробуйте самостоятельно произвести все замеры.

На этом у нас все. Теперь вы сможете произвести расчет лестницы на второй этаж с поворотом на 90 градусов. Если остались вопросы, задавайте их в комментариях.

v-mire-doma.ru

Лестница на второй этаж своими руками из дерева с поворотом на 90 градусов: расчет и монтаж

x

Check Also

Три конструктивных способа сделать гамак для дачи Давайте воспользуемся сезонной возможностью наслаждаться ароматами сада в теплое время года. Ведь здорово нежиться в гамаке на даче все лето, укрывшись от горячих солнечных лучей под тенью густой листвы, не спеша потягивая коктейль.

Ремонт мебели своими руками Повреждение домашней мебели происходит довольно часто и по разным причинам. К примеру, если она находится недалеко от нагревательных либо отопительных приборов, если в комнате недостаток влажности воздуха либо повышенная температура – мебель способна попросту расклеиться, а шпон на ней будет отслаиваться или пузыриться.

Выбор мебели для современной кухни Для такого многофункционального помещения, как кухня выбор мебели является крайне важной и ответственной задачей. От того, насколько практична, удобна и проста в уходе будет меблировка кухонного пространства, будет зависеть и уровень комфорта пребывания в этом помещении для вас и ваших домочадцев.

Кухня цвета венге – роскошь для консерваторов Название «венге» происходит от наименования африканской древесины – одного из самых ценных и дорогих материалов в мире.

Как правильно делать соединения проводов Правильно сделанные соединения это один из китов, на которых держится долгая и качественная служба электропроводки. Что же надо знать для того, чтобы сделанная вами проводка гарантированно прослужила долгие годы.

Беседки для дачи: изобилие вариантов дизайна на фото Беседка – важный элемент ландшафтного дизайна. Владельцы домов на земле или дач стремятся к тому, чтобы на участке красовалась беседка для приятного времяпрепровождения в кругу семьи или друзей за чашечкой кофе, а возможно и чего покрепче… В данном вопросе имеется огромное количество вариаций.

Как сделать цветок – бант из ленты своими руками Цветы всегда украшали нашу жизнь, они вдохновляют нас и будят в нашем сознании самые прекрасные чувства. И неважно живой это цветок или искусственный, ведь они всегда прекрасны.

Современный дизайн коттеджа в Мюнхене Представляем вашему вниманию дизайн-проект одного немецкого дома, оформленного в современном стиле. Если вам нравится использование офисных дизайнерских идей в рамках частных апартаментов, но вы не знаете как интерпретировать современную стилистику в оформлении собственного жилища, не потеряв индивидуальности интерьера и сохранив уютную обстановку, то эта фото-экскурсия сможет стать вдохновением для вас.

Ковролин или ковер Ковер и ковролин. Казалось бы, два этих слова означают разные покрытия. Но, в действительности, это одно и то же, за исключением нескольких различий.

Необычный дизайн деревянного дачного домика Предлагаем вашему вниманию дизайн одного дачного домика, особенность которого состоит в том, что вся отделка внутренних помещений выполнена из дерева, как впрочем, и большая часть меблировки, предметов декора и аксессуаров интерьера.

Малярная кисть: виды, уход и подготовка Очень часто, при окраске поверхности, используют малярную кисть. При правильном использовании и уходе с помощью кисти можно легко получить ровную, без разводов поверхность.

Правила сочетания серого цвета Построение интерьера в сером цвете является одной из самых трудных, но интересных задач. Конечно, все остальные цвета тоже имеют свои нюансы, но серый чересчур чувствителен к цветам, которые находятся с ним рядом.

Уютный интерьер небольшого датского домика Приглашаем вас на небольшую экскурсию по внутренним помещениям одного датского домика, оформленного в миксе скандинавского стиля с элементами эклектики.

Отделка квартиры декоративным камнем Использование камня в дизайне интерьера уже давно не диковинка. Такая отделка пришлась по душе большинству дизайнерам, которые высоко оценили достоинства натурального материала.

Чехлы на стулья: красивые идеи на фото и оригинальный мастер-класс Когда дизайнеры говорят «поиграть с текстилем», чаще всего подразумевают замену штор или декоративных подушек на диван.

Виды ремонта квартир Ведь каждый согласится, что зайти в квартиру с авторским ремонтом, куда приятнее нежели туда где ремонт не делался со времён войны… Штукатурка крошится, побелка сыпется на голову и розетки искрят — вот чего хочется меньше всего когда приходишь домой уставший.

vizada.ru

Лестница на второй этаж своими руками из дерева с поворотом на 90

Деревянная лестница является отличным украшением загородного дома. Для рационального использования пространства часто устанавливают Г-образную лестничную конструкцию с забежными ступенями или промежуточной площадкой. Поворотная лестница имеет достаточно сложную конструкцию, а ее изготовление требует точных расчетов основных параметров и грамотного монтажа.

1. Выбор оптимального вида лестницы для дома
2. Основные требования к лестницам
3. Конструкция поворотной лестницы
4. Расчет лестницы на второй этаж своими руками
5. Делаем лестницу на второй этаж своими руками: подробная инструкция

Выбор оптимального вида лестницы для дома

К выбору типа лестничной конструкции следует подойти взвешенно, учитывая планировку и габариты дома, возраст жильцов и дизайн помещения. Необходимо заранее определить материал изготовления, габариты конструкции и то, как будет использоваться пространство под лестницей.

Каждый тип лестничного сооружения имеет свои особенности в плане установки и использования. К числу наиболее популярных лестниц для дома относятся следующие конструкции.

Маршевая лестница проста в изготовлении и монтаже, но занимает большую площадь в комнате. Такую конструкцию можно разместить вдоль стены или установить посредине помещения. Прямая конструкция не подходит для маленьких домов, где на счету каждый квадратный метр. Ее удачной альтернативой является поворотная лестница на второй этаж. Своими руками создать такой подъем не сложно, главное – выполнить правильные расчеты.

Поворотные лестницы обладают рядом достоинств:

• компактность – занимают немного места, при этом оптимальные параметры конструкции сохраняются;
• удобство эксплуатации – безопасны для ходьбы детей и людей пожилого возраста;
• эстетичность – поворотные лестницы красиво смотрятся в интерьерах разного стилевого направления.

Важно! Лестница поворотной конфигурации на 90° обычно размещается в углу. Вывести поворот можно на любом участке. Направление движения для идущего человека практически незаметно и не снижает удобство передвижения.

Поворотные лестницы бывают двух типов: с площадкой или забежными ступенями. При выборе надо учесть, что чем меньше число поворотных ступеней, тем удобнее перемещение по ним.

Винтовые лестницы незаменимы при обустройстве ограниченного пространства. Минусы конструкции: низкая пропускная способность и сложности в подъеме крупных предметов.

Интересный вариант – комбинированная лестница с элементами маршевой и винтовой конструкции. Смотрится очень красиво и изысканно.

Основные требования к лестницам

Угловые лестницы проектируются с учетом общих требований:

1. Рекомендуемая высота просвета от лестницы до потолка составляет 2 м. Если габариты помещения не позволяют, то расстояние от ступеней до потолка рассчитывается так: рост самого высокого члена семьи плюс 10 см.
2. Ширина лестницы во многом определяет комфортность передвижения:
   • 1,5 м – высокий уровень комфортна, возможность подъема по лестнице сразу нескольких человек;
   • 1-1,2 м – средняя степень комфортности;
   • 0,8-1 м – допустимо только для маршевых конструкций, установленных вдоль стены;
   • 1,1 м – минимально возможная ширина для маршевых лестниц.
   • менее 0,8 м – уместно для вспомогательных лестниц.
3. Угол наклона лестницы в жилых помещениях должен составлять от 20° до 45°. Наиболее комфортным считает подъем под углом в диапазоне 24-37°.
4. Оптимальная высота ступеней – 12-22 см.
5. Край проступи не должен быть меньше 4-х см.
6. Требования к забежным ступеням:
   • максимальная глубина в широкой части – 40 см;
   • минимальная глубина в узкой части – 10 см;
   • глубина всех ступеней в середине должна быть одинаковой, минимальная ширина – 20 см.
7. При разработке чертежа лестницы на второй этаж своими руками необходимо контролировать выполнение трех важных правил (h – высота подступенька, s – глубина ступени):
   • формула безопасности: h + s = 46 см;
   • формула удобства: s — h = 12 см;
   • формула шага: 2h + s = 62 см (допустимо 60-64 см).

Кроме существующих нормативов, при планировании и расчете лестницы желательно учитывать советы профессионалов:

1. В жилой комнате лестницу лучше не размещать – это создаст определенные неудобства. Оптимальный вариант – непроходное место, которое задействовано меньше всего.
2. К лестничной конструкции необходимо обеспечить свободный подступ.
3. При самостоятельном строительстве предпочтение лучше отдать простому сооружению с площадкой, а не забежными ступенями.
4. Сразу надо предусмотреть возможность заноса по лестнице крупной техники и мебели.
5. Практичное решение для коридора – закрытая лестничная конструкция, пространство под которой можно использовать для хранения вещей. В небольшой комнате лучше размещать открытую лестницу – визуально пространство будет казаться больше.
6. Заранее надо выяснить материал перекрытия (потолка), где будет выполняться проем под выход на чердак или мансарду. Работа с монолитной плитой создает существенные сложности.
7. Металлическую лестницу на второй этаж своими руками в деревянном доме можно возводить только тогда, когда дом дал усадку. Как правило, это через 1-1,5 года после постройки. В противном случае, конструкция деформируется.

Конструкция поворотной лестницы

Все конструктивные элементы лестницы можно разделить на три группы:

• несущие компоненты;
• ступени и площадки;
• ограждающие элементы.

К несущим составляющим относят:

• косоуры – опоры, на которые монтируются ступени;
• тетива – боковой элемент для поддержания ступеней с торцов и снизу; балка устанавливается под наклоном;
• больцы – металлические болты для фиксации ступеней к стенам дома.

Несущая конструкция – основа лестницы, которая принимает на себя вес остальных элементов и нагрузку от передвижения по ней людей.

Ступени состоят из проступи и подступенька. В поворотных лестницах на 90° используются забежные ступени или промежуточная площадка.

Ограждающие элементы обеспечивают безопасность передвижения. Система ограждения включает:

• балясины – вертикальные стойки, на которые опираются перила;
• перила – используются для ограждения маршей и промежуточных площадок;
• поручень – устанавливается на балясины или крепится к стене.

Важно! Согласно строительным нормам высота перил должна быть в диапазоне 86-110 см.

Расчет лестницы на второй этаж своими руками

Выполнить расчет и создать схему лестницы на второй этаж своими руками можно разными способами:

1. Математические формулы. Сложный метод, для реализации которого необходимы знания сопромата.
2. Онлайн-калькулятор. Для вычисления достаточно в программу ввести основные параметры лестницы: высоту ступеней, ширину/длину проема, размер выступа ступеней и толщину косоура.
3. Графический способ. Наиболее простой вариант, который подходит для самостоятельного расчета.

Для создания чертежа необходимо подготовить лист миллиметровки, простой карандаш и линейку. На бумаги будет отображен подробный план лестничной конструкции в проекции. С помощью схемы можно будет точно установить нужные размеры.

Чтобы сделать расчет лестницы руками дачи второго этажа надо определиться с основными параметрами:

1. Средняя линия марша. Эта линия проходит на прямых отрезках марша по центру. На криволинейных отрезках линия проводится на расстояние равном ½ ширины ступени параллельно внутреннему краю лестничной конструкции.
2. Радиус закругления линии забежных ступеней. Эта величина напрямую зависит от диаметра окружности между двумя перпендикулярными маршами лестницами.
3. Угол поворота проецируется между внешними гранями ступеней.
4. Ширина ступеней определяется по средней линии.

Для построения чертежа понадобятся базовые параметры лестницы:

• L – длина проекции лестничного марша в горизонтальной плоскости на расстоянии от вершины угла поворота до последней ступени;
• S – ширина марша;
• R – радиус закругления;
• B – ширина проступей.



Порядок действий:

1. Начертить окружность с радиусом L/2.
2. Разделить круг напополам – провести линию под углом 45°. Дорисовать к окружности две линии – это будет центр лестничного марша.
3. В среднюю линию вписать отрезки, длина которых равна ширине ступеней.
4. На средней линии вычертить прямые лестничные марши.
5. По границам ступеней начертить две перпендикулярные линии AC и AB.
6. От точки А провести две линии к краям центральной забежной ступени. Размер полученного отрезка «е» должен быть не менее 100 мм, а отрезка «d» — не больше 400 мм.

Делаем лестницу на второй этаж своими руками: подробная инструкция

Подготовка необходимых материалов и инструментов

Древесина не утрачивает популярность в производстве лестниц и сегодня, несмотря на появление большого количества современных строительных материалов. Для изготовления лестничной конструкции рекомендуется использовать твердые породы древесины:

• клен – отличается прочностью на изгиб и устойчивостью, однако предрасположен к появлению трещин;
• бук – рекомендован для помещений, где нет повышенной влажности;
• дуб – достаточно тяжелый материал, обладающий твердостью и прочностью;
• лиственница – устойчива к гниению.

Совет. Сделать лестницу на второй этаж своими руками можно из недорогой древесины, например, сосны. Главное выбрать качественный материал без сучков. Со временем из-за температурного колебания может произойти незначительная деформация лестничной конструкции. В результате сучки могут выпасть, что повлечет за собой ослабление конструкции.

Итак, из материалов понадобятся:

• доска обрезная – толщина 40-50 мм;
• несущий брус сечением 100*100 мм;
• перила, поручни, балясины;
• клей столярный для заделки зазоров и стыковочных линий.

Чтоб построить лестницу на второй этаж своими руками надо подготовит следующие инструменты:

• ножовка по дереву, стамеска, напильник и комплект сверл;
• перфоратор, электролобзик, дрель и шуруповерт;
• молоток и топор;
• строительный уровень, линейка,угольник;
• боковые кусачки и газовый ключ;
• уголки, анкера, саморезы и шурупы.

Важно! Работа с электроинструментом требует строго соблюдения техники безопасности. Необходимо пользоваться защитными средствами, не держать работающий инструмент за шнур и следить за положением провода.

Изготовление и монтаж простой лестницы на второй этаж своими руками

Этап 1. Изготовление косоуров. Работы выполняются в следующей последовательности:

1. Изготовить шаблон в форме прямоугольного треугольника. Катеты фигуры равны глубине и высоте ступени. Для удобства пользования заготовку лучше зафиксировать на направляющей рейке.
2. С помощью шаблона нанести разметку на деревянную балку и вырезать электролобзиком или ножовкой по дереву. Нельзя забывать, что наименьшая по ширине часть косоура должна быть не менее 15 см.

Этап 2. Установка косоуров. Порядок выполнения работы:

1. В опорном столбе выдолбить паз для установки косоура.
2. Установить опору, а в углу смонтировать основу для забежных ступеней.
3. С верхней стороны прикрепить косоуры металлическими уголками к потолочной балке, а с нижней – к опорным балкам. При монтаже косоуров надо контролировать, чтоб пазы под ступени находились четко друг напротив друга. В противном случае ступени получаться перекошенными. При выравнивании ориентироваться надо не на поверхность пола, а на уровень.

Этап 3. Вырезание забежных ступеней. Для поворотной конструкции на 90° можно использовать три ступени. Изготовить эти элементы можно из доски размером 90*90 см, толщина – 4 см.

1. Деревянное полотно разделить линиями на три сектора. Все линии должны идти из одного угла.
2. Ступени вырезать по линиям и подкоректировать их длину.
3. Ступени вскрыть лаком.

Этап 4. Сборка лестничной конструкции. Алгоритм действий:

1. Для фиксации поворотных ступеней в столбе вырезать пазы.
2. Со стороны стены из досок выложить опоры под забежные ступени.
3. Внутреннюю сторону поворотных ступеней обработать клеем ПВА и вставить в распилы. Внешнюю часть ступеней прикрепить к основе на стене и зафиксировать саморезами.
4. Обычные ступени (прямые) закрепить длинными саморезами. Чтобы скрыть выступающий угол поворотной ступени нижний лестничный марш желательно изготовить на тетиве, конец которой обрезается под углом 90°.

Этап 5. Установка перил выполняется в такой последовательности:

1. Крепление балясин иногда выполняют при помощи саморезов. Но более надежный способ – применение шкантов (деревянных стержней).
2. В ступенях высверлить отверстия – размер диаметра должен быть немного меньше сечения шканта. Такое же отверстие сделать в центре балясин. В прямоугольных балясинах центр определяется как пересечение его диагоналей. Отверстие должно быть строго вертикальным.
3. Заполнить отверстия клеем ПВА, установить шкант и зафиксировать балясины.
4. Натянуть веревку между первым и последним столбом. На балясинах отметить угол наклона перил и согласно нанесенной разметке срезать верхушки стоек.
5. Закрепить поручень саморезами впотай. Места крепления зашпаклевать.

Совет. Для безопасной ходьбы по лестнице рекомендуется устанавливать балясины на каждой ступени. Это особенно актуально, если в доме есть дети.

strport.ru

Самые востребованные чертежи лестницы на второй этаж с поворотами

Если в доме нельзя поместить прямую лестницу с одним пролетом, для которой необходимо много места, приходится изготавливать лестницы с несколькими пролетами. За счет того, что пролеты лестниц расположены под углом друг к другу места для нее потребуется меньше. Изготовить лестницу с поворотом без ошибок сложно и дело не в том, что это требует больше времени. Точно рассчитать чертежи лестницы на второй этаж с поворотами, можно только учитывая множество параметров.

Какими могут быть лестницы с поворотами

В зависимости от того под каким углом друг к другу расположены пролеты и от способа перехода между ними лестницы бывают нескольких видов, которые можно считать основными.

Типы лестниц с поворотами:

При одинаковых величинах проема и ширине лестницы, каждая из них отличается количеством ступеней и их габаритными размерами.

Лестницы с поворотом на 90 ^оС между пролетами

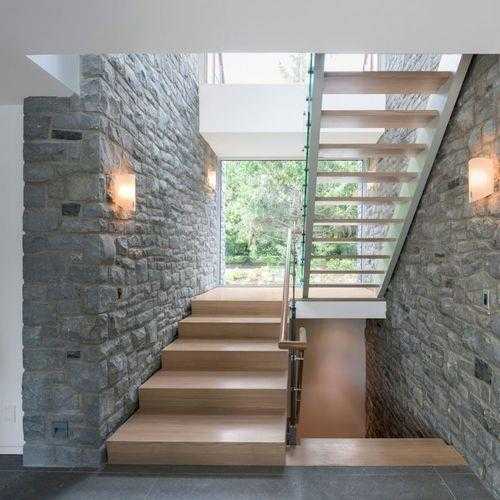

Лестницы такого типа располагают в небольших домах, например, на даче в угловой части комнаты, где они занимают меньше места. Для дач, как правило, используют самый практичный и более простой в изготовлении вариант с промежуточной площадкой.

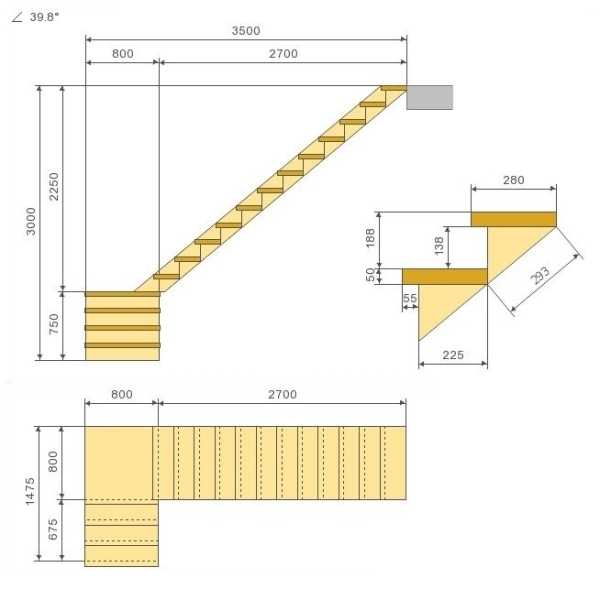

Чертеж с площадкой и поворотом на 90 оС

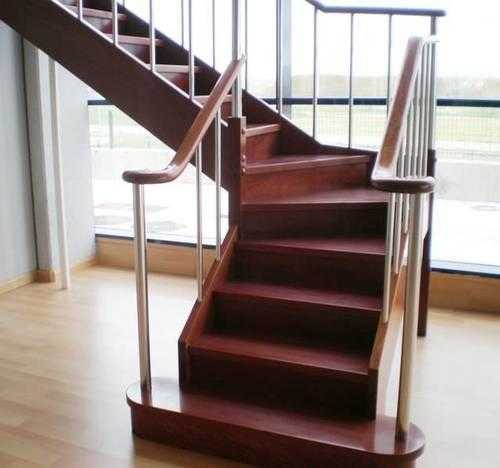

Поворотные лестницы с тем же углом поворота без площадки имеют большее количество ступеней за счет дополнительных забежных ступеней, которые имеют особую клинообразную форму и за счет которых выполняется поворот.

Чертеж с забежными ступенями и поворотом на 90 оС

Лестницы с поворотом на 180 ^оС между пролетами

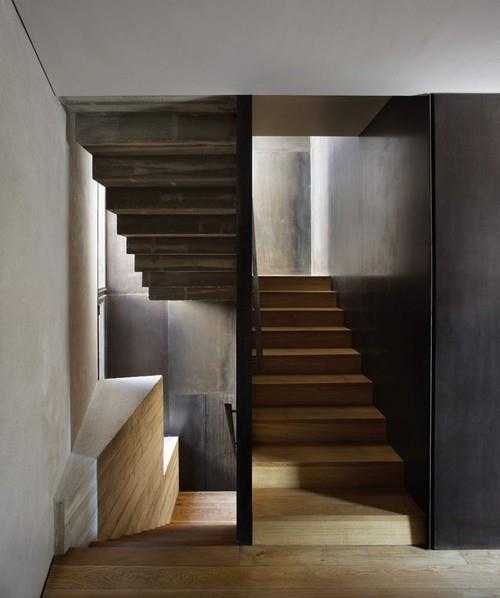

Такой вид поворотной лестницы с площадкой между пролетами обычно можно увидеть в офисах, школах и в подъездах жилых домов. В этом случае два пролета расположены рядом и лестница в результате выглядит достаточно компактной. Это позволяет экономить место в помещении. Кроме того, место под верхним пролетом удобно использовать как дополнительное помещение для хранения. Можно оборудовать закрытый шкаф.

Чертеж с площадкой и поворотом на 180 оС

Лестницы поворотные на 180 ^оС в загородных домах могут быть и без ровной площадки между пролетами. В этом случае потребуется больше забежных ступеней, чем при повороте на 90 ^оС.

Чертеж с забежными ступенями и поворотом на 180 оС

Отличия в характеристиках поворотных лестниц

Надо отметить, что есть особенности, которые отличают лестницы поворотные с забежными ступенями от лестниц с теми же параметрами с площадкой – это меньший угол наклона при отсутствии площадки. За счет того, что пролеты не имеют ограничений, переход между ними получается плавным, а крутизна лестницы меньше. Например, при повороте на 180 ^оС при высоте три метра и длине проема второго этажа в три с половиной метра, угол наклона лестниц отличается на 8^о.

Обратите внимание! Лестницы с меньшим углом наклона потребуют большего количества ступеней, высота которых будет меньше. Это делает подъем более комфортным для детей и пожилых людей. Пологая лестница удобна и при подъеме тяжестей.

Преимущества типовых чертежей лестниц

Типовые чертежи лестниц дают общее представление о конструкции не содержат ошибок и могут быть использованы как база для изготовления лестницы с любым оформлением. Кроме того типовой чертеж поворотной лестницы помогает правильно рассчитать количество необходимого материала для изготовления, не допуская лишних затрат на приобретение «с запасом», когда точные размеры окончательно не определены и корректируются в процессе строительства.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru
