Как сделать 4-х скатную крышу: устройство, узлы, чертежи

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам.

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Голландская крыша: классика четырех скатов

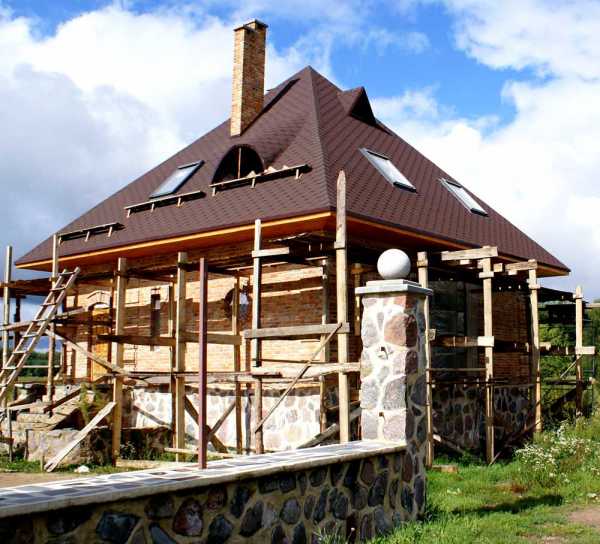

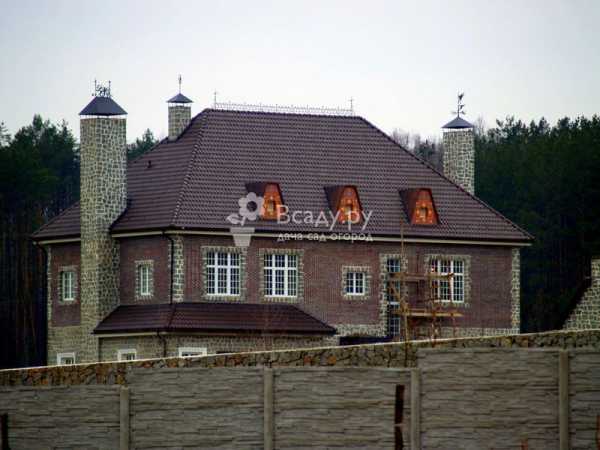

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

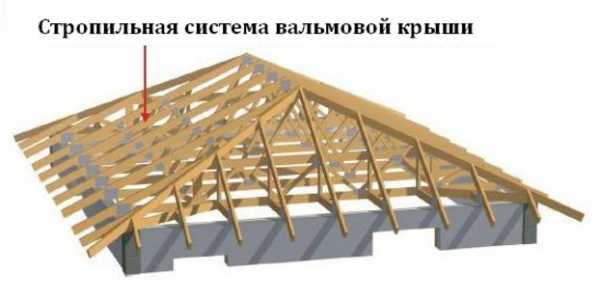

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

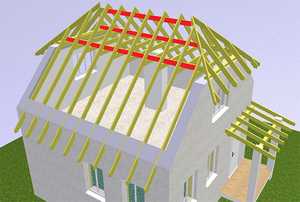

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

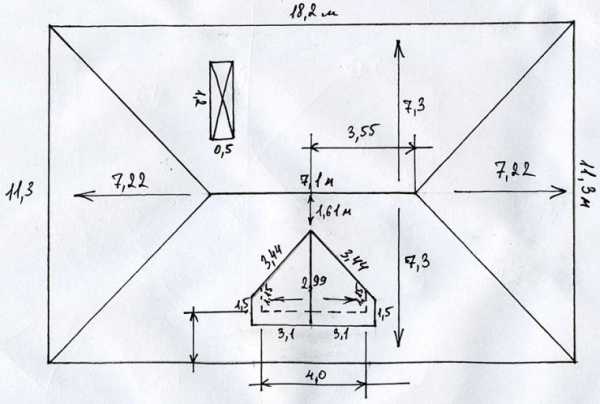

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

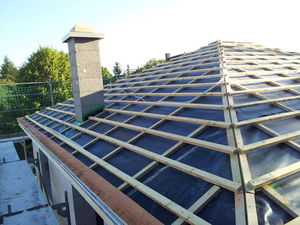

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

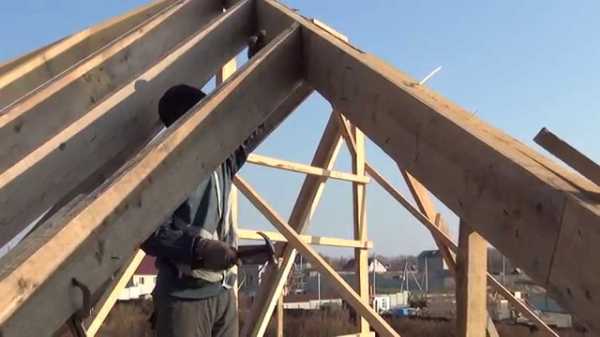

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

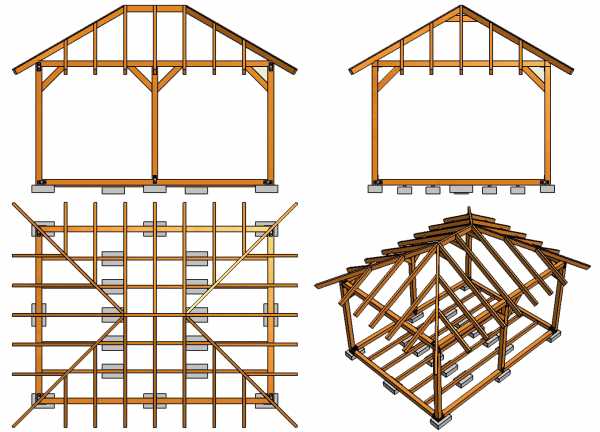

Схема стропильной системы шатровой крыши для беседки

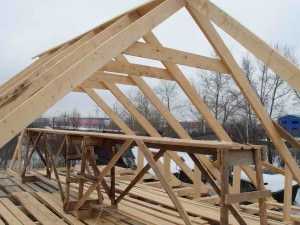

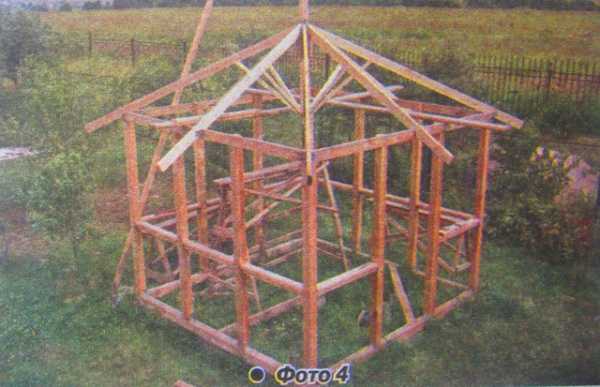

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

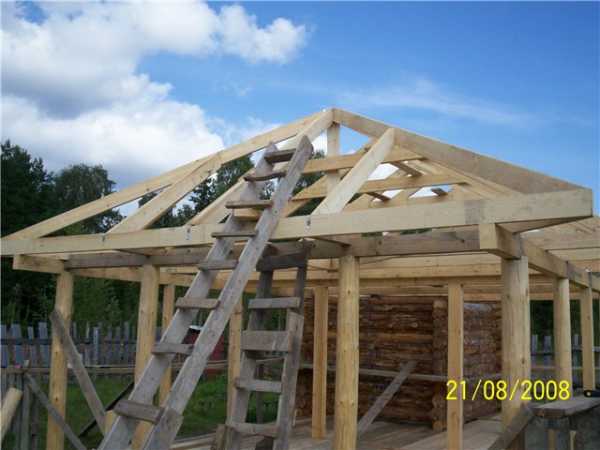

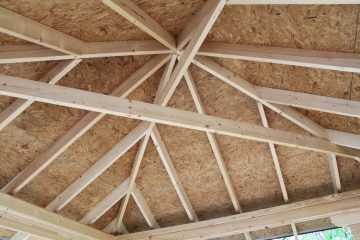

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Видео-инструкция

Источники:

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

http://krovlyakrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

http://krovlyakrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

myprofnastil.ru

Стропильная система четырехскатной крыши чертежи

Стропильная система четырехскатной крыши: особенности монтажа

Крыши с четырьмя плоскостями (скатами), каждая из которых располагается со стороны одной из стен сооружения, сложнее в устройстве и монтаже по сравнению с двухскатными. Стропильная система четырехскатной крыши отличается высокой прочностью и жесткостью. Готовая кровля имеет привлекательный внешний вид и способна противостоять высоким атмосферным нагрузкам.

Разновидности четырехскатных крыш

Конструктивные особенности стропильной системы зависят от конфигурации крыши. Сегодня наиболее распространены такие типы четырехскатных крыш, как :

• вальмовая;
• полувальмовая голландская;
• полувальмовая датская;
• шатровая.

Вальмовая кровля считается классическим вариантом скатной крыши, устойчивой к ветру и снегу. Ее конструкция предполагает устройство скатов в форме трапеции вдоль длинных стен дома, и треугольных скатов на торцах дома. Стропильная система вальмовой кровли требует использования четырех накосных стропил – диагональных опорных элементов, которые идут от двух вершин скатов к углам здания.

Полувальмовая голландская кровля нередко рассматривается как вариант двухскатной крыши. Ее отличительная особенность – наличие усеченных вальмов (треугольных торцевых скатов). Длина вальма голландской крыши в 1,5 – 3 раза меньше длины трапециевидных боковых скатов. Преимущество данной конструкции состоит в возможности установить обычное вертикальное окно в мансарде дома. При этом острый выступ, характерный для двускатной кровли, отсутствует, что увеличивает способность крыши выдерживать высокие ветровые нагрузки.

Полувальмовая датская крыша – вариант четырехскатной вальмовой конструкции. В этом случае монтируется нижняя часть торцевого ската, а под коньком выполняется вертикальный фронтон. Такая конструкция также позволяет отказаться от мансардных окон в кровле и обеспечить естественное освещение помещений под крышей за счет установки полноценного вертикального остекления.

Шатровая крыша обычно устанавливается на постройках, имеющих одинаковую длину стен (квадратный периметр). Все скаты такой четырехскатной крыши по форме являются одинаковыми равнобедренными треугольниками.

Четырехскатные крыши эстетично выглядят и обладают отличными функциональными характеристиками. К недостаткам конструкций данного типа можно отнести достаточно высокую сложность расчетов и монтажа стропильной системы.

Сложности проектирования

Каркас четырехскатной крыши включает в себя большое количество элементов, каждый из которых имеет свою функцию. Чтобы создать конструкцию, способную выдерживать высокие нагрузки, необходимо выполнить серию сложных вычислений. Даже планируя строительство кровли своими руками, расчет стропильной системы четырехскатной крыши рекомендуется доверить профессиональному архитектору.

В проекте указывается специализация всех элементов стропильной системы, их точные размеры. Кроме того, полноценный проект, выполненный специалистом, включает подробное описание всех узлов и соединений, благодаря чему значительно упрощается и ускоряется монтаж конструкции. Исполнителям остается приобрести необходимые материалы и подготовить инструменты, после чего можно приступать к возведению крыши.

Если предполагается выполнить необходимые расчеты самостоятельно, лучшим вариантом станет использование программы для расчета вальмовой крыши. Это позволит избежать критичных ошибок в проектировании.

Важно не только правильно рассчитать конструкцию, но и максимально точно выполнить разметку. Исправление ошибок, допущенных на данном этапе, потребует значительных финансовых издержек.

При проектировании каркаса вальмовой крыши в первую очередь следует определиться с углом уклона скатов. Чем больше угол наклона, тем выше расход материалов на строительство кровельной системы. При этом малый угол наклона требует создания более мощного каркаса, так как возрастает снеговая и ветровая нагрузка на крышу. Таким образом, важно определить оптимальные параметры четырехскатной крыши и выполнить соответствующие расчеты. Это позволит возвести внешне привлекательную конструкцию с высокими функциональными характеристиками.

Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются :

• мауэрлат;
• прогон;
• опорная доска;
• затяжки;
• нарожники;
• обрешетка;
• стропила рядовые;
• стропила диагональные (накосные).

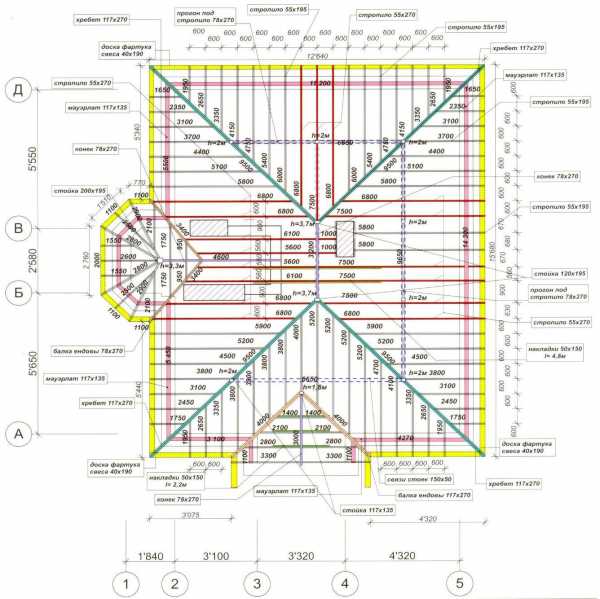

Разрабатывать план стропил четырехскатной крыши можно самому – при наличии определенного уровня навыков и подготовки. Но в основном такой работой занимается специалист, который сделает схему плана под ваши предпочтения для кровли.

Виды стропильных систем

Конструкция вальмовой крыши, как и любой другой, состоит из каркаса и стропильной системы, на которую опирается кровельный пирог. Важно, чтобы нагрузка на кровлю равномерно передавалась на всю конструкцию, а затем на стены и фундамент сооружения. Этого позволяет добиться грамотное проектирование и качественный монтаж.

При возведении четырехскатной конструкции могут использоваться стропильные системы разных типов. Выбор стропильной системы в первую очередь обусловлен размерами сооружения и наличием в конструкции дома несущих внутренних стен или опор. Различаются висячие и наслонные стропила.

Висячие стропильные конструкции

Висячие конструкции опираются на две опоры и не имеют промежуточной поддержки. Обычно опорами служат стены сооружения. Вальмовая система с висячими стропилами работает на изгиб и сжатие. Кроме того, конструкция создает горизонтальное распирающее усилие, передающееся стенам. Чтобы его снизить, применяются так называемые затяжки – деревянные или металлические перемычки, соединяющие стропильные ноги.

Затяжка может располагаться в основании стропил, в этом случае она исполняет роль балки перекрытия. Данный вариант популярен при возведении чердачной или мансардной крыши. Затяжка может располагаться и выше, но в этом случае ее функция сводится к закрепляющей. Чем выше расположены элементы затяжки, тем прочнее и мощнее должны быть сами балки и крепления всей стропильной системы.

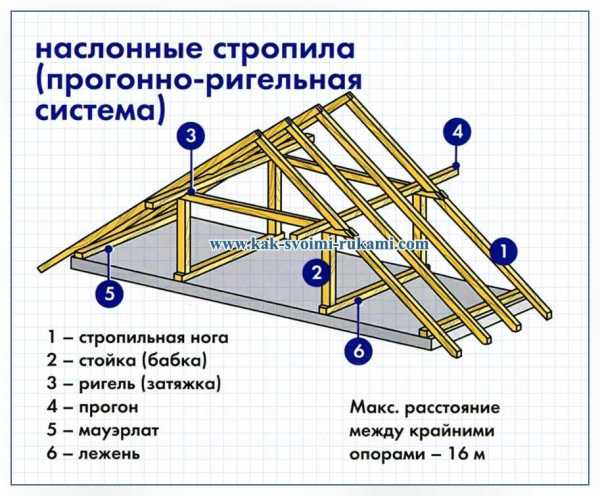

Системы с наслонными стропилами

Стропильная система четырехскатной крыши с наслонными стропилами обычно устанавливаются в домах, внутри которых имеется несущая средняя стена либо специально предусмотренные столбчатые опоры. Наслонные стропила нижними торцами опираются на мауэрлат, уложенный по периметру наружных стен здания.

Средней частью стропила опираются на конструкцию, установленную на средней несущей стене или столбчатых опорах. Элементы наслонной стропильной системы работают подобно балкам – на изгиб. Такая конструкция, в отличие от висячих стропил, имеет суммарно меньший вес и требует меньших затрат на приобретение пиломатериалов. Таким образом, применение наслонных стропил экономически более эффективно. Кроме того, конструкция вальмовой или полувальмовой крыши, выполненная с использованием наслонных стропил, отличается более высокой жесткостью и прочностью.

На этапе проектирования можно предусмотреть чередование наслонных и висячих ферм. В этом случае висячие стропила монтируются в местах, где отсутствуют промежуточные опоры (т.е. если расстояние между опорами превышает 6 метров).

Особенности монтажа вальмовой крыши

Детали крыши вальмового типа образуют сложную стропильную ферму, в основании которой лежат треугольники. Известно, что треугольник является наиболее жесткой геометрической фигурой, и за счет этих свойств обеспечиваются необходимые показатели жесткости всей стропильной конструкции. В качестве ее основных несущих элементов выступают стропильные ноги, установка которых выполняется в соответствии с запроектированным углом наклона кровельных скатов.

Монтаж стропильной системы четырехскатной крыши начинается с укладки мауэрлата, который позволяет равномерно передавать нагрузку кровельной системы строительным конструкциям и фундаменту здания. Если при возведении двускатной крыши мауэрлат укладывается только на длинные стены, то строительство четырехскатной конструкции требует монтажа мауэрлатных досок или бруса по всему периметру сооружения.

Стропильные ноги своими торцами опираются на промежуточные прогоны либо подконьковый брус. Данные элементы, расположенные в горизонтальной плоскости, не только позволяют закрепить стропила, но и способствуют равномерной передаче нагрузки на несущие стены благодаря наличию системы стоек. Также немаловажную роль играют скользящие опоры для стропил – за счет их использования кровля надежнее закрепляется на доме и лучше противостоит внешним нагрузкам.

Чтобы смонтировать коньковый пролет, на балках, уложенных поперек здания, строго вертикально устанавливаются коньковые стойки и закрепляются укосинами. Важно соблюсти высоту расположения конькового пролета, предписанную проектом.

Диагональные стропила четырехскатной крыши требуется точно замерить: нижняя часть данных стропил должна выступать за край стены на 40-50 см, образуя козырек, защищающий строительные конструкции от попадания осадков. На следующем этапе выполняется установка промежуточных стропил: центральных и угловых.

Угловые (нарожники) опираются верхней частью на диагональные стропила и имеют различный размер, уменьшаясь по мере приближения к углу здания. Центральные укладываются поверх конькового бруса. Расположение центральных стропильных ног зависит от целого ряда факторов, но в любом случае шаг крепления стропил не должен превышать 2-х метров. Конкретные значения определяются исходя из :

• выбранного сечения стропильных ног;
• особенностей монтажа кровельного материала.

С каждой стороны конькового пролета должно быть смонтировано не менее трех центральных стропил, независимо от длины стены здания.

Возведение стропильной системы, согласно требованиям СНиП, должно выполняться в соответствии с установленными правилами безопасности!

Похожие новости

Комментарии (0)

Четырехскатная крыша: возведение прочной стропильной системы

Для зданий большой площади двускатная крыша не обеспечивает требуемой защиты и надежности. Ввиду опоры наклонных плоскостей только на две внешние несущие стены, нагрузка на эту стропильную систему велика и неустойчива. Четырехскатная крыша своими руками – проект для большого дома. Она эффективно выдерживает атмосферные нагрузки и придает эстетике здания завершенный вид.

Конфигурации четырехскатных крыш

Геометрическое исполнение четырехскатной крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение скатов:

Вальмовая крыша

Наиболее проста и пользуется высокой популярностью. Внешне она отчасти напоминает двускатную конструкцию: параллельно длинным стенам формируют две поверхности, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция подходит для крупных по площади зданий, две стороны которых значительно превышают другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под крышей просторную мансарду и установить стеклопакет.

Шатровая крыша

Удел квадратных домов или тех, у которых все стены приблизительно равны. 4 ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш своими руками, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую крышу. Почему такая малая по сравнению со зданием площадь накрывается именно четырехскатной конструкцией, объясняется ее эстетической завершенностью. Строить крышу своими руками с двумя наклонными поверхностями здесь непрактично: отсутствие закрытых фронтонов оставит часть беседки незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Виды стропильных систем

Различают висячую и наслонную системы. Первый тип конструкции отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности нужно сделать стяжки между противоположными стропилами, использовать стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

Различия стропильных систем: 1) Висячая 2) Наслонная

Описание стропильной конструкции

Вальмовая конструкция сложна, ее возведение своими руками требует от мастера профессиональных знаний и опыта. Чертежи стропильной системы четырехскатной крыши данного типа включают следующие элементы:

1. Мауэрлат – основание каркаса, укладываемое на несущие стены. Так как опорными являются все стороны дома, элемент крепится по периметру здания. Поскольку четырехскатные крыши строят на больших объектах, система требует от мауэрлата высокой прочности. Обычно используют деревянный брус 150×150 или 100x Мауэрлат не требуется, если строение выполнено из дерева. В этом случае основанием служит верхняя обвязка стен.
2. Коньковый прогон устанавливается горизонтально на линии пересечения трапециевидных скатов. Он служит элементом их соединения.
3. От каждого конца прогона отходят 3 опоры, называемые центральными стропилами. Их возводят независимо от шага остальных элементов.
4. Диагональные (угловые) стропила соединяют коньковый брус с углами здания. Это самые длинные опоры, имеющие наибольший уклон.
5. Параллельно направлениям скатов на вальмах возводят короткие стропила, скрепляющие угловые опоры (стороны треугольников) с мауэрлатом.
6. Боковые стороны трапеций с основанием соединяют нарожниками, а две параллельных стороны – промежуточными опорами.
7. Шпренгель используют для повышения прочности. Он представляет собой брусок, расположенный ближе к углу здания, концы которого устанавливают на смежные стены.
8. При снабжении шпренгеля подкосами и стойкой, образуется шпренгельная ферма – дополнительный узел конструкции.
9. Затяжки применяют в висячей стропильной системе. Они крепятся на двух противоположных опорах.
10. Стойки и подкосы, устанавливаемые на стяжках, усиливают узел.
11. В наслонной системе присутствует лежень, он укладывается на несущую стену по центру здания и принимает на себя часть нагрузки.

Особенность полувальмовой крыши в том, что нижний край каждого треугольного ската поднимается на высоту фронтона, тем самым укорачивая диагональные стропила. Четырехскатная крыша шатрового типа более проста. В конструкцию ее каркаса входят аналогичные составляющие вальм и внутренняя связка. Все элементы усиления предназначены для одной цели – стянуть каркас в узлы и сделать его жестким.

Особенности системы и расчет

Крыша с 4-мя скатами способна выдерживать высокие снеговые нагрузки и ветровые усилия. Обеспечить выполнение сооружением своих функции можно благодаря практическому подходу и точному расчету всех элементов. Уклон скатов вальмовой крыши не превышает 40°. Возведение шатровой системы своими руками предусматривает угол от 40 до 60°.

Расчет опорной конструкции основан на взаимной зависимости длины пролета, стропильного шага и сечения бруса. Второй параметр выбирается индивидуально, исходя из имеющегося материала и удобства крепления. В самых протяженных конструкциях шаг стропил составляет 2,15 м, а в большинстве случаев выбирают 90 см.

Расстояние определяет сечение опор. Чем дальше друг от друга сделать стропила, тем толще потребуется доска. Сечение зависит и от длины самих опор. Связь – прямо пропорциональная. Чтобы стропила могли выдержать усилие изгиба, нужно выбирать материал большего сечения. У 6-метровых опор с шагом 90 площадь в разрезе равна 75×200 мм, а у 3-метровых всего 50×150.

Проведение строительных работ

Материал для каркаса должен быть хорошо просушенным. Влажность древесины ограничивается 20%. Порядок выполнения работ определяется удобством быстрого монтажа своими руками и точностью установки отдельных элементов:

• Первый шаг – укладка мауэрлата. Если стены – каменные, основанием для элемента должен служить железобетонный пояс с гидроизоляцией.
• Установка лежня необходима в наслонной стропильной системе. В его качестве используют брус сечением 100×200
• К лежню вертикально укрепляются стойки. Если внутренние стены отсутствуют, их своими руками устанавливают на балки перекрытий. Для временной фиксации элементов рекомендуется сделать подпорки, которые при помощи саморезов удерживают опоры в ровном вертикальном положении. Шаг стоек – не менее 2 метров. Шатровая крыша предусматривает установку опор на диагоналях.
• Прогон вальмовой системы крепится на вершинах стоек.
• Первыми возводятся диагональные стропила. Во время строительства своими руками они служат средством создания жесткости центральных опор и соединяют коньковый брус с мауэрлатом. Для крепления промежуточных стропил используют уголки и скобы.
• Последними в каркасе возводят шпренгели. Они принимают на себя нагрузку нижней четверти угловых стропил.
• Последний этап – укладка обрешетки под кровлю. Она крепится перпендикулярно поверх стропил. Оптимальный шаг – 50 см.

Профессиональный подход в сборке прочного каркаса своими руками определяет эксплуатационные качества четырехскатной крыши. От надежности конструкции зависит сопротивляемость погодным условиям и срок службы.

Беседки из клееного бруса

Устройство шатровой и вальмовой кровли

Стропильная система четырехскатной крыши выполняется как наслонная и висячая, все зависит от того, какой способ крепления стропил выбран. Монтаж последней стропильной системы сложен, и в последующем ремонте она тоже достаточно трудоемка. Такая стропильная система используется в домах без внутренних простенков. Для висячей стропильной системы наружные стены служат опорой. Наслонную же стропильную систему кровли изготовить намного легче, и по материальным вложениям такая кровля дешевле. Используют данную конструкцию в случае, если в середине дома есть несущая стена или промежуточные столбчатые опоры на железобетонном перекрытии. Такая опора позволяет увеличить длину пролета, перекрываемого наслонными стропилами. Чаще всего, если уклон крыши менее 40°, применяют наслонную стропильную систему для устройства четырехскатных крыш .

Вальмовые крыши — это крыши с четырьмя скатами. Причем, два из них имеют форму равнобедренной трапеции, а следующие два треугольной формы.

В зависимости от вида пересечения четырех скатов крыши, она может быть вальмовой или шатровой.

Четыре треугольника, которые сходятся вершинами в одной точке, образуют шатровую крышу. Устройство такой стропильной системы выполняется на зданиях квадратной формы. Пересечением двух трапеций и треугольников образуется вальмовая крыша. И монтаж ее выполняется на зданиях прямоугольной формы. Пересекаясь короткими основаниями, трапециевидные скаты образуют ребро, которое располагается вдоль длинной части дома, а треугольные скаты покрывают оставшееся пространство торцов.

Особенности конструкции четырехскатной крыши

Конструкция вальмовой крыши. Для такой крыши используют конструкцию с балками и двойной затяжкой.

Конструкция наслонной стропильной системы крыши собирается из:

• направленных к углам стен диагональных (накосных) стропил;
• нарожников – укороченных стропил скатов крыши;
• стоек, подкосов;
• прогонов, лежней;
• шпренгелей;
• ригелей.

Мауэрлат – элемент кровельной системы. Это деревянный брус, который укладывают поверх периметра наружной стены. Является крайней нижней опорой стропил. Он распределят нагрузку от точек опирания стропил на верхнюю часть стены, а также служит креплением крыши к стенам. Мауэрлат – это опора под диагональные (накосные) стропила четырехскатной вальмовой или шатровой крыши. Такие стропила четырехскатных крыш изготавливаются длиннее обычных, так как они несут большую нагрузку, являясь опорой для нарожников. Нарожники – это укороченные стропильные ноги, опорой для которых с одной стороны является накосная нога, а с другой – мауэрлат. При ширине строения, превышающей 4,5 м, стропильные ноги делают составными по длине и называют многопролетными. Для уменьшения длины пролета приходится прибегать к подкосам и стойкам.

Богатство фантазии частных застройщиков часто вызывают восхищение. Свежих идей много, но самая надежная конструкция – вальмовая стропильная система крыши.

Вальмовые конструкции крыш

Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.

Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.

Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.

Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.

Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.

Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.

Составляющие конструкции каркаса

Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.

Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.

Схема разметки крыши вальмового типа.

Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.

Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.

Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.

Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.

Шатровые конструкции крыш

Конструкция шатровой крыши.

Шатровая крыша – это четырехскатная конструкция, в основе которой четырехугольник, к которому сходятся равнобедренные треугольники в верхней центральной точке. Такое устройство кровли помогает сэкономить на материалах, так как не требует дополнительного обустройства фронтонов. Конструкцию шатровой крыши можно изготовить самостоятельно независимо от типа здания, но удобнее будет работать с квадратными основаниями. Перед началом возведения такой конструкции следует правильно выполнить все расчеты. Расчет площади для шатровой крыши просто выполнить, достаточно лишь посчитать площадь одного ската, а затем умножить ее на 4, если основание крыши квадратной формы. Площадь ската – равнобедренный треугольник, следовательно:

где b – длина основания треугольника;

S – площадь ската;

Далее произведем расчет площади свесов карнизов (равнобедренные трапеции). Умножаем высоту фигуры на полсуммы длин ее оснований. Устройство крыши предполагает два варианта расчетов:

1. Можно использовать высоту конька и длину основания кровли.
2. Можно учитывать длину диагональной ноги и длину основания по периметру.

Пример расчета площади шатровой крыши:

Формула расчета карнизного свеса шатровой крыши.

• здание – 6*6 м;
• h конька – 2,97 м;
• угол уклона скатов – 35°;
• длина диагональной ноги – 5,21 м;
• ширина свеса карниза – 60 см.

Расчет длины высоты треугольника по теореме Пифагора:

h 2 = a 2 – (b/2) 2

a – длина ската

h – высота треугольника

b – ширина основания

Площадь одного ската в форме треугольника равна 12,72 м 2. так как основание у нас квадратное, умножаем еще на 4. Соответственно, общая площадь составит 50,88 м 2. Теперь можно выполнить расчет площади свеса карниза. Для вычисления общей площади свесов следует умножить полученную площадь 4,76 м 2 на 4. Следовательно, общая площадь шатровой крыши составит 50,88 + 19,03 = 69,91 кв. м

Устройство пароизоляции

Устройство пароизоляции крыши – это один из важнейших этапов строительства крыши, точность выполнения которого влияет на длительность срока службы материалов кровли. Пароизоляция не допускает проникновения влаги от конденсата в «пирог» крыши, благодаря чему увеличивается срок службы крыши без ремонтных работ и сохраняются теплоизоляционные свойства, что, в свою очередь, позволяет экономить на отоплении.

Есть определенные правила установки пароизоляции. которые помогут сделать ее эффективной:

1. Монтаж пароизоляции производится на внутренней части крыши, под другими слоями. Поверх нее располагается потолочное покрытие.
2. Необходимо выдерживать промежуток между теплоизолирующим слоем и пароизолирующей пленкой для сохранения тепла.
3. Так как пароизолирующая пленка выпускаются в рулонах, стыки и зазоры необходимо склеивать специальной лентой, чтобы добиться целостного покрытия без щелей.
4. Пароизоляция устанавливается сразу за потолочным покрытием.
5. Помещения должны быть вентилируемые, иначе конденсат будет оседать в них.
6. Пароизолирующая пленка укладывается гладкой стороной внутрь, иначе она теряет все свои свойства.

Поделитесь полезной статьей:

Источники: http://vseokrovle.com/valmovaja/67-stropilnaja-sistema-chetyrehskatnoj-kryshi.html, http://besedkibest.ru/o-kryshah/stropilnaya-sistema-chetyrehskatnoj-kryshi.html, http://kryshikrovli.ru/konstrukciya/chetyrexskatnaya/chetyrexskatnaja-stropilnaya-sistema.html

stroykrishu.ru

как сделать 4х-скатную крышу своими руками, типы конструкций, монтаж

В нашей стране можно встретить постройки самого разного типа. Это относится и к видам кровли домов. Четырехскатная крыша, как самый распространенный вид верхней части строений, пользуется заслуженным авторитетом по своей относительной простоте конструкции. Ее возведение не требует архитектурных познаний. Поэтому строительство такой конструкции своими силами не отнимет много времени, сил и даже не потребует серьёзных денежных затрат.

Проектирование сложной конструкции

Перед началом работ потребуется эскиз будущей конструкции. Более рациональным следует рассчитать проектирование крыши вместе с самим строением, когда в стены заблаговременно монтируется система ее крепления.

Эскиз внешнего вида крыши должен учитывать местные особенности соседних домостроений, чтобы будущее творение не выглядело вычурным. При этом оно может иметь свой оригинальный дизайн, тем самым выделяясь на фоне похожих строений.

Самым простым и дешевым вариантом является крыша скатная с одной «рабочей» поверхностью. Такой вариант применяют для некапитальных, подсобных помещений и пристроек к основному строению. Для жилой или презентабельной капитальной недвижимости односкатная постройка неприемлема.

Проектирование такой постройки лучше всего передать в руки профессиональным строительным компаниям, которые помогут создать не только красивый вид здания, но и предусмотреть высокое качество и долговечность покрытия. Специалисты помогут определиться и с покрытием для такой крыши, посоветуют лучших производителей по приемлемым ценам, а также позаботятся о том, чтобы дальнейший монтаж был простым и быстрым.

Многоскатные крыши

Разнообразие современных построек поражает. При этом для каждого типа строения сегодня проектируется отдельный вид крыши. Они считаются наиболее практичными и обладают эстетичным видом.

Крыша многоскатная имеет две и более наклонных поверхностей, отчего образуется чердак с системой крепления такой крыши. Стоит отметить, что чердачное помещение в этом случае можно выгодно использовать под полезную жилую площадь в жилище.

Конструкций многоскатных крыш достаточно много, их выбор зависит от желания и финансовых возможностей будущего ее хозяина. Наиболее распространенными являются крыши четырехскатные. Они всегда изящны, надежны и удобны в ремонте.

Шатровая, вальмовая и датская

Не удивительно, что именно эти покрытия для домов заняли почетное место лидера в нашей стране. Они не только гармонично смотрятся, но и имеют долгий срок эксплуатации. А ремонтные работы на них можно проводить как своими силами, так и пользуясь услугами квалифицированных специалистов и профессиональных строительных компаний.

Основные виды такого типа конструкций:

1. Шатровая.
2. Вальмовая.
3. Полувальмовая (голландская или датская).

Особенностью шатровой крыши является один верхний угол над центром строения. Он образован путем схождения в него наклонных поверхностей крыши.

Для вальмовых крыш присущи две формы наклонных поверхностей:

• трапециевидная;
• треугольная.

Треугольная поверхность называется «вальмой». При этом соединяющиеся между собой трапециевидные поверхности сверху образуют горизонтальный стык в виде линии, называемой «коньком». Если вальма имеет ломаную поверхность, например, под вертикальное остекление (датский вариант), или трапециевидные стороны крыши имеют скосы (голландский вариант), то такие виды кровли именуются полувальмовыми.

Полувальмовая крыша является прекрасным штрихом в художественном оформлении всего строения.

Особенности монтажа

Четырёхскатная крыша, как и иные виды крыш, монтируется на деревянный квадрат или прямоугольник, сложенный из брусьев. Он называется мауэрлат. Мауэрлат жестко крепится к верхней части стен и фиксируется на них так, чтобы предотвратить его сдвиг или срыв вместе с крышей под действием ветров.

Схождение наклонных поверхностей у шатровой крыши обеспечивается вертикальным брусом, стойкой, установка которого может составлять конструкцию мауэрлата. Для легких строений типа беседок вертикальный брус иногда отсутствует.

Схождение трапеций у вальмовой крыши фиксируется на брусе коньковом. Это самая верхняя часть крыши (не считая дымовой трубы). Диагональные стропила соединяют углы мауэрлата с двумя краями конька. К ним фиксируются стыки треугольной и трапециевидной сторон крыши.

Самые длинные вертикально-наклонные балки, на которые укладывается мягкая и жесткая кровля, называются стропилами вальмовыми и трапециевидными. При этом вторые делятся на основные и промежуточные. Основные фиксируют оба края конька, промежуточные располагаются между ними. Стропила меньшей длины называются укороченными или «нарожниками». Первые монтируются на края трапециевидных скатов, вторые — на вальму.

Фиксация мауэрлата, всех видов стропил, конька между собой производится раскосами, затяжками, подкосами, представляющими собой короткие балки. Иногда используются «косынки», прибоины, вырезаемые из широких досок. По форме они являются треугольниками или трапециями и применяются как дополнительная фиксация к наклонным балкам.

Крепление всех указанных частей конструкции кровли производится гвоздями длиной не менее 200 мм и соответствующего этому размеру скобами. Толщина боковых и несущих брусьев имеет размеры в поперечнике 150 на 200 мм. Для остальных достаточно иметь поперечник размерами 50×100 мм и 100×150 мм. Доски, которые несут на себе кровлю, имеют размеры 20×100 мм в поперечнике. Расстояние между стропилами под скаты в большинстве случаев равно 200 мм.

Обязательно следует предусмотреть карнизные свесы для водостока — продолжающиеся части наклонных поверхностей кровли, выступающие за габариты самого здания.

Вальмовая конструкция поверхности дома

Четырёхскатная крыша вальмовая может иметь остекление на вальме или без нее. Остекление треугольной формы располагается непосредственно под краями конька и обеспечивает удовлетворительную видимость на чердаке в дневных условиях. Кроме того, смонтированные форточки позволяют периодически проветривать чердак. Остекление чердака позволяет его оформить в виде мансарды.

Если выбирается голландская или датская полувальмовые крыши, то длина малой части вальмы должна быть 2,5−3 раза меньше остальной части наклонной поверхности.

С привязкой к торцовому относительно крыши распределению розы ветров целесообразно строить голландский вид полувальмы. Тогда окно монтируется в твердую стену, а вальмовый верхний скос крыши воспринимает торцовые ветровые нагрузки лучше, чем со встроенным окном по-датски.

Монтаж кровли своими руками

Крыша четырехскатная своими руками, вполне выполнимая задача. Уникальность такого вида конструкций заключается в том, что все строительные работы без труда можно выполнить самостоятельно. Впрочем, эксперты рекомендуют как минимум проконсультироваться со специалистами, прежде чем приступать к работе.

Для начала работ требуются следующие условия:

• просторная строительная площадка с местом отдыха;
• зона для подъема стройматериалов в места строительства купола;
• ручные грузоподъемные механизмы;
• отсутствие источников открытого огня с подветренной стороны.

После готовности эскиза желательно провести пробную примерку по месту мауэрлата и стойки со шпренгелем, стропил и подкосов. Это даст возможность оценить фактическую сложность работ и заблаговременно дополнить места их монтажа вспомогательными средствами для обеспечения техники безопасности.

Процесс создания

Монтаж мауэрлата производится в первую очередь. Обычно его фиксация к стенам строения производится на анкерные болты или на заранее подготовленный армированный пояс со шпильками, на которые и насаживается мауэрлат. Под него укладывается гидроизоляционный материал.

Для обеспечения карнизных свесов на мауэрлат монтируют затяжки. Они могут иметь цельную длину и впоследствии образовать собой основание пола, лаги.

Параллельно идет изготовление шпрендельной фермы. Ее фиксацию следует проводить в монтируемые затяжки. Ферму и стойки фиксируют балками-подкосами. Вертикальность установки стоек проверяют отвесом и прибором-уровнем.

Крыша четырехскатная вальмовая потребует дальнейшего крепления конька на обе стойки. Конек укрепляется раскосами и косынками. Для шатровой четырехскатной конструкции потребуется косынка по периметру стойки.

После этого шпагатом от установленного верха до края затяжки проверяется требуемый угол скоса конька или стойки с косынкой, при необходимости он доводится вручную. Дальнейшая укладка балок начинается с диагональных стропил. В них вырезаются посадочные места под затяжки и скашиваются углы под конек.

Основные и вальмовые стропила монтируются с максимальной точностью, обеспечивающей образование ими с боковыми стропилами единой плоскости ската. После визуальной проверки монтируются остальные стропила и нарожники. Обеспечение крепости голландской или датской вальмы достигается наклонными подпорками, балками-откосами и косынками.

По завершении укладки всех балок производится монтаж досок обивки поверхности. Если предусматривается внутренняя отделка, то она производится в первую очередь. На такую подшивку укладывается пароизоляционный слой, далее — утеплитель, на него — гидроизоляция. И только после этого выполняется крепеж фиксирующих горизонтальных досок. На получаемую решетку укладывается мягкая кровля или металлочерепица.

Водослив на крышах

Завершающим этапом монтажа кровли является оборудование его водосточной системой. Здесь возможна дополнительная отделка всей конструкции за счет выступающих за габариты здания частей скатов или балок затяжки.

Крепление водосборных желобов производится по месту с учетом их наклона к водосборным вертикальным трубам. Стоит отметить, что такие конструкции чрезвычайно важны для домов любого типа. Так, водосливы не только обеспечивают сухость фундаменту дома, но и позволяют в зимнее время года избежать образования наледи и обмерзания.

С помощью простого монтажа водосливов можно не только уберечь свой дом от сырости, но и значительно увеличить его срок эксплуатации.

planken.guru

Четырехскатная крыша своими руками: система, проекты

Несмотря на более сложную конструкцию стропил, четырехскатная крыша своими руками – вполне осуществимая задача для постройки на небольшом собственном доме. Отсутствие фронтонов у такой кровли позволит владельцу сэкономить дополнительные финансовые ресурсы.

Виды четырехскатных крыш

Разновидностей четырехскатных крыш достаточно много. Они очень широко используются, популярны и что самое главное практичны. Мы же остановимся на двух основных ее типах.

1. Первый тип – это вальмовые кровли, использующиеся для различных зданий прямоугольной формы. Они состоят из четырех плоскостей разной геометрической формы -2 трапециевидных и 2 треугольных. Треугольные элементы-плоскости, заменяющие фронтоны четырехскатной крыши, называют вальмами. Благодаря отсутствию фронтонов в конструкции, вальмовые крыши помогут владельцу сэкономить средства при покупке стройматериалов для стен. Однако монтаж наклонных ребер на стыках вальмовых и фронтальных плоскостей требует установки сложной системы стропил и очень тщательной подгонки покрытия кровли. Поэтому-то стропильная конструкция вальмовой кровли — самая сложная среди четырехскатных крыш. Вальмовая кровля, в свою очередь, имеет несколько подвидов. Одним из них можно назвать ломаную вальмовую кровлю, которая состоит из трапециевидных скатных плоскостей с разными углами уклона. Для строительства мансардной вальмовой крыши используются ломаные скатные плоскости, иногда дополняемые над фасадами треугольными маленькими вальмами. Полувальмовая (датская) кровля отличается наличием усеченного поверху вальмой фронтона. Такой вид кровли отлично защищает от повышенной ветровой нагрузки конек.

Шатровая четырехскатная крыша

2. Второй основной тип таких крыш – шатровые. Их применяют для зданий, имеющих либо квадратную форму, либо правильного многоугольника. Шатер этой крыши фактически представляет собой пирамиду: в одну точку сходятся четыре плоскости его треугольных плоских скатов. У таких крыш тоже отсутствуют фронтоны, а чаще всего их обустраивают на небольших по площади строениях, форма которых четырехугольная (с одинаковыми сторонами) или квадратная. Главный недостаток этой кровельной конструкции – сложная система стропил.

Важно правильно выбрать подходящий для домостроения вид четырехскатной крыши еще на этапе планирования строительства.

Составляем проект кровли

Работы по возведению кровли начинают с тщательных и продуманных расчетов всех конструкций четырехскатной крыши и составления проекта кровли. Также подготавливают чертежи будущего дома. Процесс проведения расчетов четырёхскатной крыши – довольно сложный, он требует знаний тригонометрии и геометрии, но при взвешенном и вдумчивом подходе ничего невозможного в нем нет. Продумать следует все детали и мелочи. В процессе создания проекта определяется тип используемых стропил для такой кровли — наслонные или висячие. Также в проекте обосновывается и рассчитывается необходимость установки вспомогательных элементов: раскосов, уменьшающих нагрузку на стропила, или затяжек, обеспечивающих устойчивость всей системы.

Важно: самостоятельно проект кровли сделать непросто — если возникнут затруднения с составлением плана, разумнее будет привлечь специалистов с опытом.

Монтаж системы стропил четырехскатной крыши

Стропильная система четырехскатной крыши — ее основа основ — включает такие составляющие, как стропильные ноги, брусья, балки, распоры, стойки и множество других элементов и деталей, необходимых для создания жесткой и устойчивой конструкции.

Приобретаемый для изготовления стропильных ног пиломатериал должен быть высушенным, некрученым, без признаков гниения и не иметь других серьезных дефектов. Сечение профиля брусьев, используемых для стропил — не меньше 5×15 сантиметров. Такие параметры бруса позволяют получить в собранном виде очень надежную конструкцию.

Крепление стропил к мауэрлату

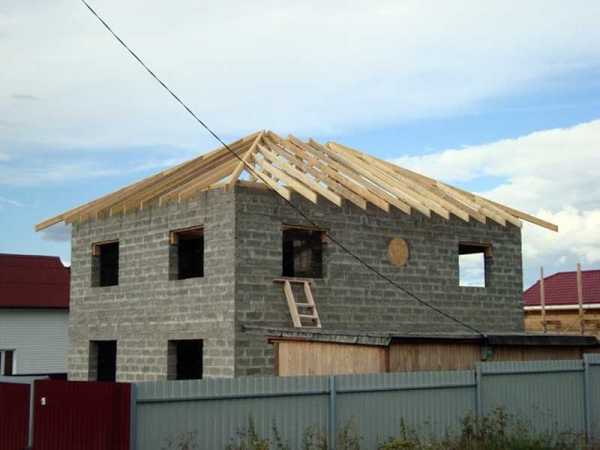

Работы по возведению кровли проводятся снизу вверх. Начинают их с монтажа мауэрлата (или опорных балок), к которому затем будут закреплены стропила. Обязательно проводят проверку установленных балок мауэрлата уровнем. Нижняя часть каркаса должна выходить за периметр стен дома на 40-50 сантиметров (для эффективной защиты стен от осадков). Если будущее задание имеет стены из дерева, то мауэрлат не устанавливают, так как его роль выполняет самый верхний ряд брусьев сруба.

После этого по углам устанавливаются каркасные основные стропила, называемые еще накосными (диагональными). Верх стропил, по необходимости, поддерживают обустроенной системой специальных элементов – раскосов и стоек. Последние при возведении многоскатных крыш как бы разгружают стропила, перераспределяя часть веса на внутридомовые капитальные стены или опоры. Эти элементы делают всю систему еще более жесткой. При отсутствии капитальных стен нижняя часть стропил опирается на продольные брусья (иначе еще — боковые прогоны), по центру размещается балка на 3 опорах (по краям и центру). Высоту будущей кровли и ее уклона определяет высота накосных стропильных ног, а также верхней балки (конькового прогона).

Схема возведения наслонных стропил

После монтажа направляющих стропил начинают возведение основного каркаса. К верхней и к опорным балкам крепятся нарожные (наклонные) стропила. Они монтируются с промежутком в 40-50 сантиметров — не более. Большие промежутки могут привести к разрушению стропильной конструкции в результате перегрузки, например, из-за значительного количества снега.

При монтаже четырехскатной кровли на расстоянии 1 м от верхней стропильной балки необходимо перекрепить друг с другом наклонные стропильные ноги. Можно сделать это досками, с поперечным сечением не менее чем 4×12 см. Такая операция нужна, что сделать конструкцию еще более жесткой (чтобы крыша выдерживала нагрузки от ветра), и исключить возникновение нежелательных вибраций.

Когда каркас кровли будет смонтирован, можно монтировать обрешетку, кровельный пирог и затем кровельное покрытие.

Важно четко соблюдать последовательность монтажа кровли, не экономя на крепежном материале.

www.krovlyakrysh.ru

Стропильная система четырехскатной крыши: расчет, чертежи и устройство

Особенности четырехскатной крыши

Крыша, являясь спроектированным сооружением, должна не только защищать здание от воздействия окружающей среды, но и иметь достаточно привлекательный вид, чтобы украсить дом и придать ему оригинальности.

Одно-двухскатные системы кровли часто используются в самостоятельном строительстве в силу своей несложной стропильной конструкции. Чего не скажешь о четырехскатных сооружениях, которые отличаются сложностью возведения и стоимостью проекта в целом.

Несмотря на это, такие крыши имеют определенную популярность, и преимущества четырехскатных крыш состоят из следующих моментов:

1. Хорошая устойчивость к нагрузкам (снег, ветер), благодаря уклону и отсутствию прямых торцевых сторон.
2. Возможность обустройства таких свесов (1 метр), которые будут защищать стены от дождя и снега.
3. Устойчивость к деформации.
4. Появляется возможность устройства полноценной жилой мансарды.
5. Солнечный, равномерный прогрев скатов, что позволяет экономить на теплозатратах, при жилом помещении наверху.
6. Крышу можно сделать на любой вкус, который прибавит общему виду дома красоты и оригинальности.

Виды стропильных систем

При строительстве четырехскатной стропильной системы особенное внимание должно уделяться достаточно мощному основанию начиная с фундамента и заканчивая несущими стенами объекта. Данная конструкция возводится на мощных опорных сооружениях, которые должны соответствовать строительным нормам.

Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа. Виды четырехскатных стропильных систем:

• Шатровые — это четыре треугольных ската, сходящиеся вверху в одной точке, отсутствие конькового прогона;
• Вальмовые, классические конструкции — состоит из двух скатов треугольной формы и двух условно напоминающих трапецию, имеют конек, в отличие от шатровой;
• Полувальмовые — состоят из четырех скатов, но торцевые скаты (вальмы) не доходят до карниза.

Шатровые крыши

Шатровая крыша бывает не только четырехскатной, она может иметь несколько необычную форму со множеством скатов и соответственно углов. Такой «шатер» органично смотрится на круглом строении, так как сам является симметрично круглым. Мы же будем рассматривать шатровую крышу с четырьмя скатами, каждый из которых имеет форму равнобедренного треугольника.

На шатровой кровле, при правильно выполненном уклоне, снеговые сугробы не задерживаются, что не создает дополнительной нагрузки. Также при качественно выполненном «скелете», такая система устойчива к ветровым нагрузкам.

Данную конструкцию не рекомендуют возводить на объектах с большой площадью, так как устройство может получиться непрочным. Такую кровельную систему возводят, если соблюдены следующие условия:

• покрываемый объект должен иметь квадратную форму;
• внутри объекта обязательное наличие несущей опоры либо стены.

Последний пункт подразумевает собой наличие в конструкции стойки, которая будет опираться на опору, а сверху будет поддерживать место соединения стропил.

Есть другой метод возведения, без стойки, но здесь применяется технология подвешенных стропил, с дополнительными крепежными элементами, придающими прочность всей конструкции.

Вальмовые

Вальмовыми называют торцовые скаты. Они проходят от конька до карниза. Другие скаты имеют трапецеидальную форму. Вальмовая конструкция предполагает угол уклона менее 40 градусов, а также присутствие диагональных усиленных стропил, которые крепятся к углам постройки.

Диагональные (накосные) стропила исполняют роль основных поддерживающих элементов, поэтому изготавливаются из крепкого бруса или сдвоенной доски.

Монтировать стропильную систему достаточно не просто. Прежде чем приступать к монтажу следует тщательно произвести расчет. Уделить внимание следует соотношению двухскатного и вальмового элементов. Это определит, насколько качественным будет сооружение.

Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции.

Полувальмовые — ломаные

Также этот тип конструкции относят и к двухскатной ломаной конструкции. Полувальмовые крыши очень удобны для строительства большой мансарды, является самым популярным вариантом для загородного строительства, поскольку полезное пространство умножается почти на два раза.

Полувальмовая четырехскатная кровля

При устройстве данной системы в первую очередь возводят каркас, который будет играть роль опорной базы для прогонов, поддерживающих стропильные ноги. Рекомендуется разбить строительство «скелета» на три этапа:

1. Создать п-образные элементы, состоящие из стоек и мансардных балок перекрытия.
2. Монтаж трех прогонов, два из которых крепятся к углам п-образных элементов, а один выступает в роли конькового прогона и укладывается по центру мансардных балок на две стойки.
3. Завершающая часть — монтируются стропильные ноги.

Составляющие стропильной конструкции:

• Мауэрлат – основание всей системы;
• Прогон – рекомендуется применять не менее трех прогонов;
• Кобы́лка — удлиняет стропильную ногу – элемент для свеса и обрешетки;
• Наро́жник — укороченная стропильная нога;
• Затяжки – используются для крепления элементов системы;
• Обрешетка – монтируется после устройства и укрепления всей системы;
• стропила рядовые – крепятся от мауэрлата к коньковому прогону;
• стропила диагональные (накосные) – монтируются от углов мауэрлата.

Чертежи и схемы

Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.

Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

Расчет конструкции

Для того чтобы построить четырехскатную крышу, необходимо выяснить массу конструкции, площадь, количество требуемого материала, приемлемый угол и т. д. Если вы составили чертеж, то для проведения точных расчетов выводятся следующие моменты:

• все значения – основания, толщина мауэрлата:
• высота подъема конька;
• длина и ширина всех свесов;
• шаг и толщина стропил;
• шаг и толщина досок обрешетки;
• сорт древесины;
• тип местности.

Чтобы выяснить какая нагрузка предстоит на несущие стены, нужно воспользоваться онлайн-сервисом в интернете.

Онлайн-калькуляция для четырехскатных крыш происходит быстро, и вам точно скажут — правильно ли вы хотите подобрать материал, сколько лучше использовать стропил и т. д. К тому же вам объяснят какой материал лучше подходит в вашем регионе, какой выбрать угол для вашей местности. Для онлайн-расчетов используются данные СНиП – «Нагрузки и воздействия».

Крепление мауэрлата

Данный элемент является важной составляющей любой скатной кровли. Существует два варианта его установки – армировать или использовать бетонные блоки, деревянное основание.

Первый вариант подразумевает собой укладку армопояса на прочных стенах из бетонных материалов. В бетон вставляются шпильки для монтажа мауэрлата. Укладывается пояс уже, чем стены, чтобы осталось место для утеплителя. Перед установкой мауэрлата прокладывается гидроизоляция.

Второй способ – для крепления можно использовать скобы, шпильки, проволоку.

Монтаж – пошаговая инструкция

1. Измерить диагональность и горизонтальность, если есть неровности, то устранить. Лежень, мауэрлат, прогон должны иметь строгую горизонтальность.
2. Брус, доски, стропила и прочие деревянные элементы обработать антисептиком.
3. Укладываем и крепим мауэрлат.
4. Лежень, как и мауэрлат, кладут на гидроизоляцию, к нему крепят болтами стойки, на которые устанавливают прогон.
5. Установить сойки.
6. Прогон закрепить на стойках металлическими пластинами.
7. Разметить на мауэрлате места для крепления стропильных ног.
8. Стропила нужно начинать монтировать снизу, а потом к прогону.
9. Проверить точность конструкции можно обычным способом, натянув веревку.
10. Установить обрешетку.

Подведем итог, если будете следовать этой простой инструкции, то возведете отличную четырехскатную кровлю. Также воспользуйтесь советом, как произвести расчет, так как вы строите для себя, то используйте самый благоразумный вариант.

homehill.ru

Четырехскатная крыша, стропильная система: чертежи

Четырехскатная крыша частного дома

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант — крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант — простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Проект дома с вальмовой четырехскатной крышей

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество — большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Шатровая крыша — конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша — стропильная система

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Шатровая крыша, стропильная система — расчет

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат — брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками — чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.

vsadu.ru

Чертежи крыши: полувальмовая, четырёхскатная

На заключительном этапе возведения дома наступает ответственный момент — обустройство крыши, от качества которой будет зависеть не только срок ее эксплуатации, но и всего здания в целом. А также то, насколько комфортным будет проживание в доме хозяев. А для этого обязательно должен быть план кровли дома. Чертеж кровельной конструкции поможет правильно организовать строительные работы, сделать в итоге привлекательную, надежную крышу.

Требования к чертежам для крыш

На чертежах должна быть не просто схема кровельных конструкций, которые могут быть плоскими, одно-, двух-, четырехскатными (вальмовыми) шатровыми и т. д.

• При работе с чертежами должны быть обязательно учтены конструкционные особенности каждого элемента кровельной конструкции, проведены и описаны соответствующие расчеты. Обязательно производится расчет необходимого количества строительных материалов и фиксируется в проектной документации.
• Часто происходят такие ситуации, когда застройщику готовый проект крыши понравился, но он не имеет финансовых возможностей для его реализации. В результате начинается экономия на качестве стройматериала, чтобы снизить стоимость проекта в целом; соответственно, степень надежности такой крыши значительно снижается.
• Не рекомендуется самостоятельно вносить какие-либо изменения в готовый проект крыши, так как над ним работали профессиональные проектировщики, архитекторы с большим опытом создания подобных строительных проектов и учли множество различных моментов, которые неизвестны рядовому монтажнику.

Какая будет возведена крыша, насколько эффективно она будет защищать дом от различных воздействий внешней среды — зависит от выбора самого владельца. При реализации любого строительного проекта нужно уделять внимание всем без исключения этапам проведения монтажных работ, начиная с проектирования и заканчивая укладкой кровельного покрытия, обустройством системы отвода дождевых вод.

Наиболее востребованные кровельные конструкции

Односкатная крыша

Крыши подобной конструкции являются достаточно простыми в монтаже. Их успешно используют в частном домостроении в южных регионах, в которых редко и в небольших количествах выпадают атмосферные осадки. Постройки с такой кровлей, как и с плоской, имеют общие характерные достоинства и недостатки.

Преимущества

1. Значительная экономия строительного материала, в отличие от обустройства кровель сложной конструкции.
2. Простота конструкции позволяет выполнять работы самостоятельно, без привлечения профессиональных кровельщиков.
3. Небольшой вес крыши не требует усиления фундаментного основания, несущих стен дома, соответственно, ощутима экономия на стройматериале.
4. Хорошая устойчивость к ветровым нагрузкам.

Недостатки

1. Способствуют скапливанию атмосферных осадков.
2. Имеют не очень привлекательный внешний вид.

Чтобы сделать чертеж крыши, нужно определиться со следующими параметрами: размерами здания, типом кровельного материала, который будет использоваться для перекрытия здания. Высота системы стропил будет зависеть от уклона кровли. Но при этом нужно учитывать возможность выхода кровельной системы за пределы стен из-за особенностей конструкции самого здания.

Численность стропил будет зависеть от размеров дома. Стропильный шаг — от сечения используемого пиломатериала. Провисание системы стропил под весом кровельного покрытия, например из металла, можно предотвратить дополнительными элементами усиления — ригелями, подкосами.

Выбирая наиболее оптимальные чертежи для обустройства односкатной кровли, нужно проследить, чтобы в них была отражена полная информация обо всех без исключения элементах конструкции. Дополнительно к чертежам должны прилагаться методики крепления отдельных деталей кровельной конструкции — как к самому зданию, так и между собой. В таком случае простота сборки односкатной крыши обеспечена.

Двухскатная крыша

При помощи двухскатной кровельной конструкции обустраивают большинство частных домов, прочих зданий, даже крытый металлический мангал. Достаточно большую популярность конструкция завоевала благодаря таким достоинствам, как:

1. Относительно небольшая стоимость проекта.
2. Более привлекательный внешний вид, в отличие от плоских или односкатных крыш с небольшим уклоном ската.
3. Прекрасная устойчивость к атмосферным осадкам.
4. Простота выполнения кровельных работ.

В стропильную систему входят сами стропила, мауэрлат, дополнительные усиливающие балки, коньковый брус. Чертежи крыш двускатной конструкции, к которым предъявляются жесткие требования, дополнительно учитывают подпорки, подкосы, прогоны.

Двухскатные кровли бывают разных видов, поэтому могут отличаться конструктивно. Например, более сложен чертеж двухскатной конструкции для домов с мансардой.

Важно! При создании проектов кровель двухскатной конструкции для домов, построенных в северных районах, для которых характерны обильные осадки в зимний период, рекомендуется планировать обустройство более крутых скатов, чтобы снег не задерживался на крыше, а также усиление стропильной системы.

Вальмовая крыша (четырехскатная)

Загородный дом благодаря четырехскатной кровле имеет более эстетичный внешний вид. Такая кровельная конструкция полностью обтекаемая и способна выдержать любые ветровые нагрузки. Такие крыши называют вальмовыми из-за наличия в конструкции торцовых скатов — вальмов, которые имеют треугольную форму.

Преимущества четырехскатных (вальмовых) конструкций:

1. Полное отсутствие сопротивления ветровым порывам. Благодаря этому достоинству такие кровельные конструкции нашли широкое применение для перекрытия домов, расположенных в регионах, где преобладают сильные ветры.
2. Вальмовая, полувальмовая крыша имеет достаточно оригинальный, привлекательный внешний вид.
3. Фасад здания благодаря такой кровельной конструкции полностью защищен от влияния атмосферных осадков.
4. Под четырехскатной (вальмовой) крышей можно обустраивать вместо чердака жилое помещение.

Недостатки вальмовой конструкции:

1. Сложность проведения кровельных работ, требуется привлечение опытных строителей.
2. Такая крыша обходится намного дороже, если сравнивать с двухскатной кровлей.
3. При проектировании мансардного помещения могут возникать определенные трудности. Из-за наличия четырех скатов на чердаке получается меньше свободного пространства, чем при обустройстве двухскатной кровельной конструкции.

Обустройство вальмовой кровли или полувальмы требует предварительного создания проекта, тщательного проведения всех необходимых расчетов конструкции, наличия чертежей. Проект должен содержать данные об особенностях региона, необходимых строительных материалах, их количестве и общей стоимости. Также в проект такой кровли должен входить расчет площади готовой кровли.

Для проектирования четырехскатной кровельной конструкции, а также создания чертежа кровли, требуются определенные знания. Соответственно, лучше к этому делу привлечь специалиста, чтобы в результате возвести не только красивую, но и максимально надежную, долговечную крышу из металла, мягкой черепицы или другого материала.

stroicod.ru
