Содержание

Дымники, дымоходы флюгеры, колпаки, навершия

Каждый человек мечтает о то, чтобы жить в красивом и комфортном доме. Причем, эстетическая привлекательность должна наблюдаться не только внутри, но и снаружи. Казалось бы, после того, как здание было отделано соответствующими материалами, весь процесс можно считать законченным. Но, это не так. Необходимо позаботиться о каждой отдельной детали. К примеру, далеко не все обращают должное внимание на дымники, флюгеры. И зря, ведь такие элементы также являются частью дома. Соответственно, надо сделать все для того, чтобы они выглядели красиво.

Изысканность и практичность

Первое, на что обращает внимание потенциальный покупатель – функциональность изделия. Это правильно. На каждую вещь ложатся определенные ожидания. Те же дымники и флюгеры должны отлично справляться с конкретными заданиями. То есть, практичность – цениться всеми, в независимости от того, какие предпочтения у того или иного человека.

Наверное, не обязательно быть экспертом в соответствующих вопросах для того чтобы понимать, насколько качественными являются кованые изделия. Такой материал уже давно пользуется большим спросом и это не удивительно. Отрасль применения – огромнейшая. Из ковки производят сотни различных предметов. Не исключением являются дымники и флюгеры.

Хотелось бы понять, почему стоит обращать внимание на изделия, изготовленные именно из ковки. Следует сделать акцент на двух основных критериях:

  • эстетическая красота;
  • практичность.

Теперь более подробно. Что касается первого пункта, то здесь, пожалуй, лучше один раз увидеть, нежели семь услышать.  На протяжении многих лет предметы, изготовленные из таких материалов, привлекали внимание настоящих ценителей изысканности, помпезности. К сожалению, когда-то далеко не каждый имел возможность приобрести кованые вещи. Сегодня их стоимость на порядок ниже, чем десятки лет назад. Дымники и флюгеры из ковки отличаются не только эстетической привлекательностью, но и индивидуальным стилем. Сразу чувствуется, что владелец имеет прекрасный вкус.

По поводу практичности, то здесь также все довольно однозначно. И флюгеры и дымники будут прекрасно справляться со своими непосредственными функциями. Ковка характеризуется отличным качеством. Изделия, созданные из такого материала, будут надежно служить на протяжении многих сотен лет. Ковка обладает стойкостью к любым погодным явлениям, в частности резким перепадам температур, погодным осадкам. Не стоит переживать по поводу вредных насекомых. Говорить о стойкости к механическим повреждениям, наверняка, и вовсе не стоит. Любой человек знает, насколько прочными являются дымники и флюгеры из ковки.

Не стоит даже раздумывать. Вышеизложенной информации окажется вполне достаточно для того чтобы понять, насколько правильным решением будет приобретение кованых изделий. Зачем рисковать, приобретая предметы из сомнительных материалов. Дымники и флюгеры из ковки удовлетворят потребности наиболее взыскательных клиентов.

kovkaprezident.ru

Изготовление дымников, флюгарок и колпаков на трубу

Дымник (флюгарка или колпак на трубу) предназначен для защиты вентиляционных, печных и других труб от попадания осадков и мусора в отверстия трубы. Кроме того, флюгарка на плоскую кровлю препятствует преждевременным разрушениям конструкции, а также выполняет декоративные функции. Благодаря использованию флюгарок на крышу можно придать дому эстетический вид, создавая законченный архитектурный образ.  Правильно созданная конструкция способствует выходу дыма и препятствует попаданию даже косых дождей.  Каждый дымник на трубу имеет специальную форму, позволяющую беспрепятственно стекать влаге по поверхности флюгарки на трубу дымохода. Фото конструкции наглядно демонстрируют данную функцию конструкции. Дымник-флюгер используется как для печных дымоходов, так и защиты труб из других материалов.

Дымники на кирпичные трубы размещаются на некотором расстоянии от трубы, поскольку между крышкой дымника и краем трубы должен будет проходить дым, в противном случае получается заглушка, не позволяющая дыму выходить наружу. Колпаки дымники устанавливаются на 3 см выше основной крышки, позволяя уменьшать обледенение в зимнее время года. К тому же, изготовление дымников осуществляется таким образом, чтобы предотвратить обгорание лицевого декоративного покрытия конструкции. Дымник на трубу дымохода делают со специальным выходом газоходов, расположенном в верхней крышке флюгарка на трубу. При этом газоход может также быть смонтирован таким образом, чтобы движение производилось и в основном направлении.

Если вы предпочитаете дымники медные, то стоит учесть очень важный факт при заказе этого вида конструкции.  Дымник из меди в обязательном порядке должен устанавливаться исключительно на медные крепежные элементы, в противном случае произойдет окисление и быстрое разрушение конструкции в целом.

Наша компания осуществляет изготовление дымников на трубу по вашему индивидуальному заказу. К услугам наших клиентов не только производство дымников стандартных форм и размеров, но и изготовление флюгарок в необходимом заказчику дизайне.  У нас вы сможете заказать: флюгарка для вентиляционных труб, круглые дымники на газовые трубы, флюгарка на плоскую кровлю, флюгарку для мягкой кровли и прочие красивые дымники на любой вкус и кошелек.

Мы являемся производителем дымников и предлагаем  купить дымник на трубу в Москве по выгодной цене.  Мы не заинтересованы в повышении стоимости услуг, поскольку в первую очередь мы заботимся о комфорте клиента. Доступность цен достигается благодаря собственному производству (мы не перекупщики).  Обращаясь к нам и приобретая дымник на дымоход, вы можете быть полностью уверены, что все работы будут выполнены качественно и вентиляционная флюгарка будет вас радовать своей красотой долгие годы.  Профессиональный монтаж флюгарки выполняется таким образом, чтобы разобрать флюгарку без использования инструментов было невозможно.  Данный факт обеспечивает надежность и долговечность конструкции, которая несмотря на снега и ветра будет оставаться на своем месте и не сместится в сторону. Обращайтесь к нам, если хотите купить дымник на трубу и надежно установить его, не заботясь о длительности эксплуатации. Компания «Дымник» — это надежность, качество, демократичная цена и команда профессионалов в одном лице.

dymnik-kolpak-na-trubu.ru

Дымники флюгарки колпаки на дымоходную трубу

Как заказать красивый и прочный дымник?

① Выбирайте любую базовую модель на нашем сайте или нарисуйте свой эскиз.

② Определитесь с цветом по RAL или RR >>

③ Напишите заявку на e-mail: [email protected] или позвоните по телефону 8 (800) 301-20-08

④ Договоритесь с менеджером о форме оплаты и сроках изготовления

⑤ Заказ можно забрать в одном из наших офисах или заказать доставку на ваш объект

Р. S. Можно вызвать нашего специалиста для замера и последующего монтажа

В наличии следующие цвета:

RAL 1014   RAL 5005   RAL 7024
RAL 1015   RAL 6002   RAL 8017
RAL 3005   RAL 6005   RAL 9003
RAL 3009   RAL 7004   RAL 9004
RAL 3011   RAL 7005   RAL 9006
RR 32   RR 11
RR 29


Другие цвета и покрытия — под заказ

Если вы выбираете цвет из складских позиций, то планки (доборные элементы и отливы) можно забрать на следующий день. Заборные колпаки и дымники делаем в течение 5 рабочих дней. Если цвет заказной, то срок изготовления индивидуальный, но в любом случае увеличивается на 1-3 недели за счёт доставки материалов.

Возможна порошковая покраска в любой цвет RAL в том числе с дополнительными эффектами.


Главное назначение дымника (флюгарки) – закрывать жерло дымоходной трубы от осадков. Но защита от дождя и снега – не единственное достоинство этого колпака: с ним кровля становится просто красивой, приобретает законченный вид. Многие конструкции дымников позволяют усиливать тягу.

Эстетика и прочность –главное для флюгарки

Красота наших дымников обеспечивается индивидуальным раскроем и большим выбором цветовых решений. У других – 2 стандартные модели, 2 стандартных размера в полтора и два кирпича. У нас – 10 базовых классических моделей и любой размер!

Прочность наших колпаков на трубы обеспечиваем усиленным двойным фальцем и дополнительным внутренним швом крышки. Зимой на дымоходный колпак может давить более 150 килограмм снега. Круглый год дует ветер – и всё это наши колпаки выдерживают минимум 10 лет!

Нашли флюгарку дешевле? Мы знаем почему! У других изготовителей используются непрочные соединения, крайне низкая герметичность и жесткость конструкции, не учитываются движения влаги. Дымник без капельника – деньги на ветер, вода стекает в трубу и появляется даже на стенах жилого помещения.

Предназначение дымника

Еще с древних времен люди обогревают свои жилища с помощью печей, каминов. Немного позже стали использовать котлы, но труба для выхода продуктов сгорания необходима в любом случае. Для бесперебойного выхода дыма их дымохода необходимо установить дымник, представляющий собой надежную защиту дымоходной трубы:

  • от попадания в нее осадков,
  • мусора,
  • птиц,
  • для усиления тяги,
  • защиты дымоходной трубы от разрушения.

Также дымники выполняют декоративную функцию, украшая крышу здания, потому что современные флюгарки имеют различные формы и красивую декорацию. Колпак на дымоходную трубу устанавливают не только на дымоходы, но и на газоходы, вентиляционные выводы. Для качественного выполнения своих функций дымники должны иметь правильную конструкцию.

ПРИМЕРЫ НАШИХ РАБОТ ДОСТУПНЫ ПО ССЫЛКЕ>>


Разновидность материалов для изготовления флюгарок

Для изготовления защитных колпаков используют:

  • нержавеющую сталь;
  • медь;
  • оцинкованное железо.

Выбор пал именно на эти материалы, потому что они устойчивы к неблагоприятным климатическим условиям и очень прочные.

ВЫ МОЖЕТЕ ОЗНАКОМИТЬСЯ С ПОЛНЫМ ПЕРЕЧНЕМ УСЛУГ ПО ИЗГОТОВЛЕНИЮ И МОНТАЖУ

Виды колпаков на дымоходную трубу

Разновидностей флюгарок существует несколько: одни напоминают домик с четырехскатной крышей, другие выполнены в виде зонта, третьи сделаны колпаком с полукруглым или плоским навершием. Бывают также флюгарки со щипцовой крышей, с открывающейся крышкой. Колпаки для дымоходных труб могут быть одноярусными и двухъярусными. У каждого из вариантов есть свои преимущества. Одноярусные колпаки подходят для домов с хорошей тягой. Флюгарки с двумя ярусами преимущественно устанавливают на дымоходы с меньшим сопротивлением тяги, усиливающейся при боковом ветре. Как правило, дымники в два яруса устанавливаются на трубах, выполняющих и вентиляционную функцию, и дымоотводную. Если дымоходная труба имеет круглую форму, то мы делаем флюгарки такой же формы. Одним словом, для наших специалистов нет невыполнимых задач. Мы стараемся удовлетворить пожелания каждого клиента наилучшим образом.

От клиента поступает заказ, который необходимо спроектировать, учесть угол наклона поверхности крыши и уточнить назначение трубы. Особое внимание следует обратить на пожарную безопасность. Если дымник изготовлен неправильно, то это может повлечь за собой неприятные последствия.

Чтобы установить флюгарку или дымник, необходимо поставить кожух для защиты трубы от внешних воздействий, чтобы она не разрушилась. Таким образом, срок службы трубы дымохода намного продлится.

Стоит отметить, что колпаки и флюгарки могут подойти к любой крыше, к примеру, из металла, профиля, меди или оцинковки, черепицы. От назначения колпака зависит выбор материалов, при выборе которых решающими факторами становятся их механические и химические свойства.

По желанию клиента специалисты замеряют, проектируют и выполняют дизайн колпаков не только на территории России, но и за ее пределами. Также происходит доставка и монтаж с гарантией долговечности конструкции.

Вы можете ознакомиться с ценой на продукцию, обратившись к нашим менеджерам. В специальном каталоге представлены образцы, которые выполнены из качественных материалов и по особым технологиям.

Узнать цену и купить нашу продукцию можно прямо сейчас

МЫ ИСПОЛЬЗУЕМ ТОЛЬКО СОВРЕМЕННЫЕ, КАЧЕСТВЕННЫЕ МАТЕРИАЛЫ И ТЕХНОЛОГИИ.

Колпак на дымоход, флюгарки представленные на фото помогут выбрать вам лучший вариант

Читайте также:

eurogib.ru

Дымник, выбираем, устанавливаем, как правильно это сделать. Как выбирать дымник, дымник своими руками, рекомендации. Как правильно выбрать дымник: материал, конструкция, полезные советы

«Зонт на трубу», «Флюгарка на трубу», «Колпак на трубу» — вот только несколько названий дымника — довольно интересного элемента оформления крыши. Что это такое, зачем устанавливать дымник на трубу, как правильно выбрать и установить дымник – ответы на все эти вопросы вы найдете в нашей публикации.

Цель установки дымника на трубу

Данная конструкция используется не только на дымоходах. Дымниками также закрывают вентиляционные выводы, газоход, и.т.д. Выглядят они как небольшие навесы на трубе. Вариантов оформления дымников очень много, и человеку, далекому от технических тонкостей строительных работ, он может показаться всего лишь простым украшением, использовать которое необязательно.

На практике дела обстоят совсем иначе, а красивый внешний вид дымника – отнюдь не самая главная его характеристика. Кроме того, что этот элемент, вне всякого сомнения, украшает кровлю, он еще и защищает трубу от попадания внутрь атмосферных осадков и мусора – опавших листьев, веток, и.т.д. Кроме того, дымник защищает верхнюю часть трубы от преждевременного разрушения. Это особенно важно когда устанавливается дымник на кирпичную трубу. Проще говоря, дымник предназначен для защиты трубы от мусора и преждевременного разрушения (кирпич). Одновременно он выполняет эстетическую функцию, являясь украшением кровли.

Классификация дымников по материалу изготовления

Выбирая дымник, необходимо в первую очередь ориентироваться на его функциональность, а не внешний вид.

Медный дымник


Характеристики изделия и его внешний вид находятся в прямой зависимости от материала, из которого оно изготовлено. Наиболее интересны в этом плане медные дымники. Такой навес прослужит очень долго, не переставая радовать хозяев своим внешним видом, при условии, что все работы по его монтажу были произведены правильно и в точном соответствии с требованиями.

При установке медного дымника необходимо учитывать тот факт, что медь при контакте с другими металлами начинает интенсивно окисляться, что может привести к преждевременному выходу изделия из строя. Поэтому в процессе монтажа нужно использовать только медные или обмедненные детали крепежа. Если установка дымника произведена правильно, то он без проблем прослужит несколько десятилетий. Более того – со временем медный дымник становится привлекательней, покрываясь патиной, что придает ему схожесть со старинными изделиями.Медный навес рассчитан на срок службы не менее 50 лет.

Стальной дымник

Стальные колпаки на трубы дымохода не столь долговечны, как их медные аналоги. Но и стоят они на порядок дешевле. При правильной комплектации и соблюдении условий монтажа изделие из стали прослужит 10-15 лет. Дымник из нержавейки рассчитан примерно на 30 лет службы.

Дымник из цинк-титана

Цинк-титан пользуется заслуженной популярностью при выполнении кровельных работ. Это объясняется его эксплуатационными и техническими характеристиками, которые очень близки к меди. Дымник, изготовленный из цинк-титана, очень долговечен, также как и медный и служит не менее 50-ти лет при условии соблюдения правил монтажа. Разновидности дымников по особенностям конструкции

Дымники различаются не только по материалу изготовления, но и по конструктивным особенностям. Так, самый простой, стандартный дымник выполняется в виде простого навеса в виде плоской крышки или конуса, установленного на верхнюю часть дымовой трубы. Современные изделия отличаются разнообразием форм и конструкций, среди них  часто можно встретить настоящие произведения искусства, например, кованые дымники.

Кроме того, новые формы современных дымников обеспечивают дымникам некоторые технологические преимущества по сравнению с более старыми моделями.

Современные архитектурные формы строений выдвигают новые условия для внешнего вида флюгарок. Например, на крыше дома, построенного в стиле «модерн» уместно будет выглядеть дымник с плоской крышкой.

На крышу здания, построенного в европейском стиле, лучше всего установить дымник с верхней частью в виде полусферы.

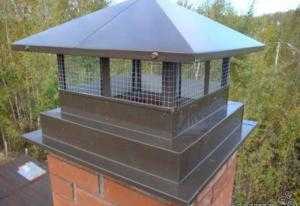

Довольно часто используются дымники с крышкой, имеющей несколько скатов.

Такая конструкция обеспечивает хорошее проветривание и защиту от скопления снега и льда в зимнее время.

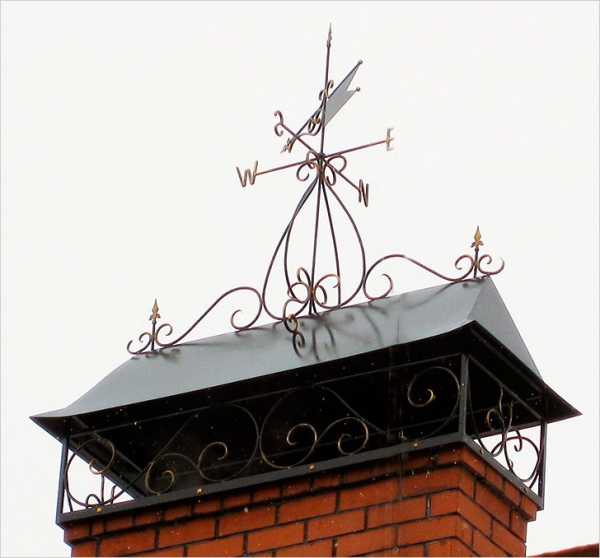

Немалой популярностью пользуются дымники, оснащенные флюгерами.

Флюгеру часто придают форму животных, сказочных персонажей, какого-либо божества, и т.д. В любом случае выбор остается за хозяином и зависит от общего стиля здания и внешнего вида кровли.

Иногда хозяева предпочитают модели, не отличающиеся особой декоративностью, но обеспечивающие больше удобств в процессе эксплуатации. К таковым можно отнести, например, дымники с вентиляционным отверстием, которое позволяет продуктам горения беспрепятственно выходить из дымовой трубы.

Если в качестве топлива в доме используют дрова или торф, а кровля сделана из горючих материалов ( солома, дранка, гонт), при выборе и монтаже дымника необходимо предусмотреть наличие искроулавливателя.

Проблемы с искрами очень часто встречаются при использовании мангалов. Причина тому – недостаточная высота трубы. Искроулавливатели делают из мелкоячеистой (5х5, 6х6 мм) сетки и з нержавеющей стали. Сетка крепится на металлической рамке. Искроулавливатель устанавливают непосредственно в шахте дымохода, или по периметру дымника. Во втором случае возникнут некоторые трудности при очистке дымохода от сажи.

Полезный совет: Если дом отапливается дровами, не используйте дымники из окрашенного металла: они быстро покрываются копотью, а слой краски выгорает под воздействием высокой температуры. Для печной, каминной и любой другой дымовой трубы, которая имеет длину меньше пяти метров, подойдет дымник из жаростойких материалов – меди, нержавейки. Эти материалы мало подвержены процессам окисления и коррозии, и имеют очень продолжительный срок службы.

Изготовление дымников своими руками – общие советы и рекомендации

Одна из функций дымника – повысить эстетическую привлекательность дымохода. Поэтому довольно часто при оформлении изделия используются разнообразные кованые и вырезанные из металла элементы. С этой же целю на верхнюю часть дымников устанавливают флюгеры. Хотя к флюгерам у профессиональных строителей отношение зачастую негативное, так как, по их утверждениям, постоянная вибрация от вращающихся элементов не лучшим образом влияет на трубу (особенно это касается кирпичных труб).

Любой дымник имеет достаточно простую основную конструкцию:

крышка-зонт, которая обеспечивает защиту от атмосферных осадков и мусора, ножки-стойки, которые крепятся к трубе, изогнутый уголок – капельник. По капельнику от дымоходной трубы отводится вода. Выглядит такая конструкция красиво, эффектно, и стоит недорого.

Можно выбрать купить дымник, выбрав из многообразия предоставленных производителями моделей, а можно сделать дымник своими руками, с помощью простых инструментов и материалов.

При изготовлении дымника своими руками вам предоставляется хорошая возможность проявить фантазию и смекалку, украсив красивым и полезным изделием. Конечно, это не единственный плюс, так как самодельный вариант обойдется, скорее всего, значительно дешевле заводского. Если вы раньше не имели дело с подобными конструкциями, то лучше всего сделать простую модель, для приобретения опыта и навыков. Позже можно сделать более красивый и сложный дымник. Например, довольно прост в изготовлении полукруглый сводчатый навес.

подготовительный этап

Желающих сделать дымник на трубу самостоятельно существует довольно много. Но не у всех это получается. Благодаря обилию информации в Интернете по вопросу изготовления дымников, большинства ошибок можно избежать даже неопытному человеку. Так, для изготовления сложной конструкции необходимо, в первую очередь, сделать чертеж, и вырезать детали изделия из плотного картона.


Нужно проверить, насколько хорошо стыкуются детали, возможность выполнения всех необходимых узлов, и.т.д. Только после этого можно приступать к работе с металлом.

Важное условие работы – неукоснительное соблюдение всех размеров. Замеры необходимо производить очень тщательно, так как в случае ошибки готовый дымник просто не подойдет по размерам.

необходимые инструменты и материалы

Для начала приведем требования к металлу, который будет использоваться при изготовлении дымника:

  • Долговечность.
  • Прочность.
  • Устойчивость к высоким температурам.
  • Устойчивость к коррозии.

Соблюдение всех требований необходимо, кроме всего прочего, еще и потому, что постоянно контролировать состояние дымника проблематично. Поэтому нужно выбирать материал с максимальным запасом прочности.

При изготовлении дымников чаще всего используются:

  • Цинк-титан.
  • Медь.
  • Оцинкованная сталь.
  • Нержавейка.

Медные изделия, конечно, вне конкуренции – выглядят очень красиво, служат долго, но при этом и стоят они соответственно. Стоимость оцинковки намного меньше, металл может иметь полимерное покрытие, что позволяет выбирать расцветку, соответствующую кровельному материалу. Кроме того, слой полимерного покрытия на порядок увеличивает срок службы изделия.

На длительность срока эксплуатации очень сильно влияет толщина металла – чем она больше, тем дольше прослужит дымник. Однако чем толще металл, тем сложнее с ним работать. В этом плане оптимальное значение составляет 0.5 мм.

Для работы понадобятся следующие инструменты и материалы:

  • Ножницы по металлу.
  • Перфоратор или электродрель.
  • Линейка.
  • Молоток.
  • Маркер.
  • Рулетка.
  • Металлические листы.
  • Металлический уголок для изготовления стоек.
  • Алюминиевые заклепки, заклепочный пистолет.

производим необходимые замеры

Перед началом работ необходимо правильно просчитать все параметры будущего дымника, и сделать чертеж. При этом особенно важно правильно измерить диаметр дымовой трубы. Очень важно, чтобы дымник полностью перекрывал все верхние горизонтальные части дымохода. Для этого необходимо также измерить: длину и ширину дымохода, расстояние от расширенной части трубы до верха (если дымоход имеет расширение). Для того чтобы готовая конструкция без осложнений одевалась на трубу, к полученным размерам добавляем 5 мм.

изготовление дымника

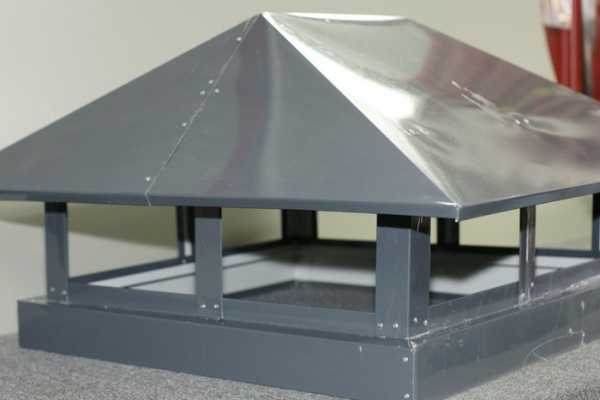

Основание дымника проще всего сделать из уголка в форме прямоугольника, в соответствии с размерами. Далее подготавливаем четыре ножки с предварительно просверленными отверстиями для крепежа.

С помощью ножек основание соединяется с крышкой (крепление производится по углам прямоугольника-основания.) Чтобы соединить ножки с основанием, монтажная кромка ножки выгибается в нижней части.

Далее, из листа оцинкованной стали, вырезаем ножницами прямоугольник необходимого размера, сгибаем его дугой. Таким образом, у нас получится крышка овальной формы. Все детали соединяем с помощью заклепок и пистолета.

Чтобы сделать по краям крышки «лепестки», делаем ножницами надрезы с отступом в 4-5 см, затем края надрезов выгибаем вверх. Эта несложная операция позволит сделать готовое изделие намного привлекательней.

монтаж готового изделия

Последний этап работ – установка готового дымника на трубу. Если все сделано в правильно, то сложностей, как правило, не возникает – готовый дымник просто надевают на дымоход и крепят с помощью анкерных болтов.

В представленных ниже видеоматериалах рассказывается об еще одном, довольно простом варианте самостоятельного изготовления дымника.

svouimirukami.ru

Дымник на дымоход своими руками

Система отведения дыма важна для эффективной работы печки. Открытая труба дымохода беспрепятственно пропускает внутрь осадки, в нее могут попасть посторонние предметы, принесенные ветром. Все это нарушает тягу и требует обязательно прочистки дымохода. Чтобы избежать ненужных проблем, верх трубы накрывают специальным устройством, называемым дымник или оголовок. Изготовить дымник на дымоход своими руками вполне посильная задача – это одна из простейших по конструкции частей в системе отведения продуктов горения.

Назначение

Колпак на кирпичную трубу
  1. Колпак на кирпичную трубу предохраняет ее от влаги и замерзания, которое быстро разрушает верхний край постройки.
  2. Правильно сконструированный оголовок усиливает тягу.
  3. Дымник защищает трубу от птичьих гнезд и другого мусора.
  4. Оригинальный оголовок служит декоративным элементом дизайна крыши.

Материалы для изготовления колпака

Дымник из оцинкованного железа

Дымник устанавливается в труднодоступном месте и эксплуатируется в сложных условиях, поэтому для долгой и надежной службы устройства необходимо выбрать подходящий материал. Самым доступным и практичным вариантом является изготовления дымника из оцинкованной стали. Такое изделие прослужит не менее 10 лет. Втрое дольше вашу трубу будет защищать колпак из нержавейки, а конструкция из меди послужит не одному поколению. Последний материал имеет высокую стоимость, поэтому при изготовлении дымника из меди нужно учитывать, что крепление должно быть из того же металла.

Полимерное покрытие стали продлевает срок службы и улучшает внешний вид оголовка.

Виды

Разновидность дымника

Стандартный дымник – это металлическая конструкция, основание которой выполнено по форме и размеру печной трубы, а верхняя часть представляет собой крышу, защищающую от попадания осадков. Одна из важных функций дымника – защита пространства около трубы от попадания искр и возгорания. Практичные качества по отведению влаги и препятствию попадания в трубу птиц, совмещаются с декоративным исполнением. Верхняя часть трубы, выполненная в форме оригинальной конструкции, является украшением дома. Защитные колпаки на трубу отличаются не только материалом и конструктивными дополнениями – это может быть кованый флюгер, решетка, защищающая пространство между основанием дымника и его крышей от птичьих гнезд, откидная крышка для чистки дымохода. Крыша конструкции различается разнообразием форм:

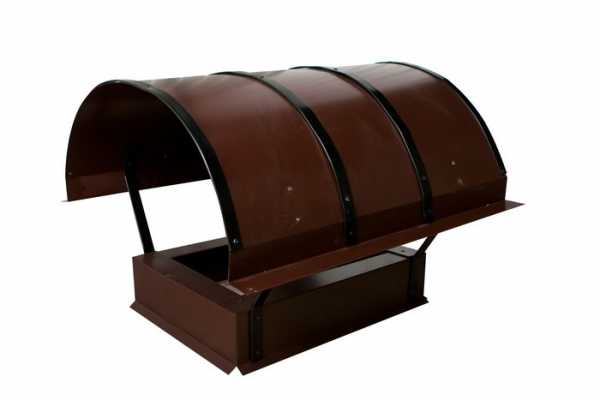

  • сводчатая;
  • двускатная;
  • щипцовая;
  • четырехскатная;
  • шатровая;
  • шпилеобразная.
Устройство дефлектора

Одной из разновидностей защитного колпака является флюгарка или дефлектор, с круговой защитой от дующего ветра. Порывы ветра, попадающие в незащищенный оголовок, уменьшают тягу в дымоходе. Устройство на трубу действует по аэродинамическому принципу, оно изменяет вектор движущегося воздуха и повышает эффективность дымохода. Флюгарка состоит из нижнего цилиндра, верхнего стакана в форме усеченного конуса и колпака, защищающего конструкцию. Дефлектор имеет два канала для выхода дыма – нижний кольцевой канал между цилиндрами и верхний, которым заканчивается конструкция. В зависимости от того, с какой стороны дует ветер, продукты сгорания выводятся через один из них. Изготавливается устройство из оцинкованной стали, способной долго прослужить в агрессивных условиях эксплуатации. Диффузор крепится к нижнему цилиндру при помощи хомута. Зонтик-колпак устанавливается на диффузор при помощи кронштейнов.

Изготовление

Дымник из жести

Выбрав материал и конструкцию оголовка, разберемся, как сделать его своими руками. Для самостоятельного изготовления подойдет дымник с двускатной крышей на квадратную или прямоугольную трубу. Выполнение работы потребует следующие инструменты и материалы:

  1. Ножницы по металлу.
  2. Перфоратор.
  3. Рулетка.
  4. Тиски.
  5. Металлический лист для крыши.
  6. 4 отрезка профильной трубы 20×20 мм.
  7. Металлический уголок.

Первый этап – это замер отверстия трубы, чтобы готовое изделие надежно одевалось на нее, к размерам прибавляем 5 мм. В соответствии с размерами сваривается основание для дымника из 4 кусков металлического уголка. По углам приваривают стойки длиной 50 см, они станут опорой для крыши. Размер стоек и уголков для основания одинаковый – 20×20 мм. Подпорки для колпака привариваются не у края, а на высоте 20 см, их нижняя часть опустится в трубу примерно на три кирпича для лучшей фиксации конструкции. Верхняя часть длиной 30 см послужит для закрепления крыши. Стальной лист для крыши дымника, вырезанный в соотношении 2×3, изгибается в тисках под углом 90 градусов и образует два ската. Этот колпак будет крепиться к стойкам при помощи пластин и заклепок. В каждой из четырех металлических пластин шириной 20 мм сверлится по два отверстия под крепеж. Они прикладываются к заготовке крыши и на нее переносятся метки. По этим меткам в металле колпака пробиваются отверстия под заклепки.

Все детали основания покрывают грунтовкой, а затем специальной краской по металлу. Крышу обрабатывают таким же способом и красят в цвет основания. Крепежные пластины приваривают к стойкам под углом. На них надевается крыша и после совмещения отверстий фиксируется заклепками. Готовый дымник устанавливают на трубу и крепят анкерами. Конструкция требует надежной фиксации, чтобы ее не сорвало ветром.

Простую модель дымника может изготовить каждый, кто умеет пользоваться инструментом. С защитным колпаком система отопления будет работать эффективней. Для стильного дизайна конструкцию украшают коваными элементами.

Видео

Посмотрите, как можно сделать дымник для дымохода своими руками без специальных инструментов:

Фото

Медное изделие Дымник с вальмовой крышей Конструкция с элементами ковки Дымник с полукруглой крышей Жестяное устройство Макет дымника с вальмовой крышей

Последняя редакция: 08.12.2015 Автор: Олег Посольский

kryshasvoimirukami.ru

история возниконовения, критерии выбора и установка, фото

С ростом цен на услуги элетричества, газа и ГВС, все большее количество потребителей переходит на альтернативные виды отопления, по примеру западных соседей, снабжающих свои дома печами и каминами. Часто изготовление таких приборов отопления становится не только мастерством, но и настоящим искусством, так как это несет как функциональную, так и эстетическую нагрузку.

Какими бы ни были отопительные системы, все они нуждаются в отводе продуктов сгорания топлива. А, значит, должны быть трубы, которые выводили бы эти отходы. Одним из элементов этих систем является дымник на трубу.

Дымники для трубы

Что такое дымник и для каких целей он служит?

Дымник — это устройство, которое надевается на трубу и обеспечивает защиту дымохода. Основной функцией дымника является искрозащита, то есть исключение возгорания прилегающего к трубе пространства. От чего еще необходимо защищать дымоход? От таких вещей и явлений, как:

  • атмосферные осадки и ветер;
  • птицы;
  • крупный мусор.

Величина и форма дымника зависят от дымохода.

История появления

Если посмотреть в прошлое, то можно увидеть, что история развития дымников начиналась с деревянных конструкций, они были недолговечными и пожароопасными. С одной стороны, они гнили от атмосферных осадков, а с другой стороны, горели от пламени, вырывающегося через дымоход. Чаще всего они имели форму домика. В дальнейшем к этому домику стали добавлять эстетическую составляющую, домики становились изысканнее и красивее.

Позднее добавилась механическая составляющая и появились флюгеры, которые имели основанием дымник и были с ним единым целым. Флюгера вместе с дымниками помимо основного своего назначения указывали направление ветра. Кроме того, дымник указывал на статус его владельца. Позднее начали изготавливать дымники на трубы из металла, а в начале прошлого века они были даже кованными. По своей форме они были одноярусными и многоярусными. Некоторые были настоящим произведением искусства, а специалисты по изготовлению и проектированию дымников были очень востребованы.

Дымник сегодня

В настоящее время на смену дорогим и тяжелым предшественникам пришли изделия из более легкого и надежного материала. Появились дымники, изготовленные из меди, нержавеющей или оцинкованной стали. Кроме того, с помощью специальных красок возможен даже компьютерный дизайнерский подбор цвета, согласованный с цветом крыши. Существуют целые базы различных форм и видов дымников. И рассматривая эти базы, можно заказать не только готовую модель, которая приглянулась, но и придумать собственный оригинальный вариант.

Важно, чтобы выбранный дымник отвечал функциональности конкретного дымохода и крыши в целом. Кроме того, он должен подходить строению по стилю. На сегодняшний день эта услуга настолько актуальна, что ее можно найти практически в любом городе. Лучше выбирать такую компанию, в которой инженеры-консультанты не только ответят на все вопросы, но и помогут сделать правильный выбор.

Критерии выбора дымника

Если же хочется подобрать дымник самостоятельно, помимо просмотра фото, нужно ответить на несколько вопросов и узнать немного информации об этом изделии.

Чем топим?

Первое, от чего будет зависеть выбор — это энергоноситель, который будет использован в системе отопления. Это могут быть традиционные уголь и дрова или же совсем недавно появившиеся дровяные брикеты. А, может, это будет газ, или жидкие углеводороды?

Дело в том, что газовые дымоходы обычно делают круглой формы, используя оцинкованную сталь. И дымник в этом случае делают в виде грибка, как правило, без различных излишеств. Но владельцы таких газовых систем сталкиваются с определенными проблемами. Горячий выхлоп котла разогревает трубу, а если на улице температура ниже нуля, то на стенках трубы образуется конденсат, который, соприкасаясь с выхлопом, образует кислоту, за несколько сезонов разъедающую и трубу, и дымник. Поэтому в таком случае полезно обеспечить трубе хорошую теплоизоляцию, а дымник изготовить из нержавеющей стали и, таким образом, продлить срок его службы.

В случае с использованием твердого топлива, трубы каминов обычно изготавливают из кирпича и особых требований к дымнику по химической коррозии не возникает. Определяющим будет защита от атмосферных осадков и в этом отношении дымники из меди и нержавеющей стали значительно превосходят модели из других металлов. Срок службы таких дымников может достигать пятидесяти лет, хотя их стоимость будет на порядок выше.

Форма

Формы этих изделий бывают различными: от прямоугольных домиков и круглых зонтиков до причудливых фигур в восточном или западном стиле. Интересным примером может служить дымник на трубу, фото которого представлено ниже.

Выделяют следующие разновидности крыш дымников:

  • сводчатая;
  • шатровая;
  • двускатная;
  • вальмовая или четырехскатная;
  • шпилеобразная;
  • плоская.

На фото представлены некоторые из названных вариантов.

Эстетика

В нынешнее время системы отопления и вентиляции превратились в сложнейшие конструкции, которые требуют не только высококачественного проектирования, но и обслуживания специалистами высокого уровня. Кроме этого, такого рода системы несут еще декоративную и эстетическую нагрузку. Например, камин, представленный на фото, идеально вписывается в интерьер, придавая ему изысканность и намек на роскошь.

Очень важно, чтобы внешний вид дымника не только обеспечивал бесперебойную работу систем отопления, но и радовал глаз совершенством своих форм. Для создания цельной и гармоничной архитектурной композиции, можно обратиться к специалистам, которые изготовят конструкцию, подходящую по стилю всему строению. Существуют также мастера, которые могут сделать дымник по оригинальному дизайну. Прекрасным примером тому, что даже самая обычная вещь может стать предметом искусства, служит дымник, изображенный на фото. Очевидно, что мастер потратил не один день на создание этого шедевра.

Финансы

Понятно, что дымник, особенно эксклюзивного дизайна, не может стоить дешево. Принцип, что жадный платит дважды, действует и в этой сфере. Поэтому, если есть возможность, лучше сразу покупать дымник из качественных материалов, чем каждый год тратиться на новый.

Кроме того, не нужно скупиться на профилактические меры, которые позволят в дальнейшем сэкономить на ремонтных работах.

Если учесть все приведенные моменты, можно выбрать качественный дымник самостоятельно или с минимальной помощью специалистов. Хорошая конструкция будет не только служить верой и правдой много лет, но и каждый день радовать глаз.

pechi.guru

Дымники на трубу своими руками: фото, чертежи.

Выбираем материал и конструкцию

Давайте рассмотрим основные материалы, с помощью которых ваш дымник на трубу будет не только красивым, но прослужит долго и надежно.

  1. Самыми практичными принято считать медный колпак на трубу. Однако, примите во внимание, что медь, контактируя с другими металлами, вызывает коррозию. Это значит, что крепеж для медного дымника должен быть из меди или хотя бы считаться омеднелым. Если выполнить все правильно, такой колпак прослужит очень много лет, дозревая и покрываясь патиной.
  2. Зонт из стали более дешевый вариант, но прослужит около десяти лет, а в случаи из нержавеющей стали, то целых двадцать. Характерный своей устойчивостью к высоким температурам, кислотам и влажному климату. Единственный минус – в неблагоприятных условиях нержавейка теряет изначальный блеск.
  3. Колпак из цинк-титана – по характеристикам близок к медному, однако прослужит до пятидесяти лет.

Если речь идет о разновидностях, то самым популярным считается дымник, похожий на четырехкаскадную крышу. Некоторые умельцы создают особые формы с применяют декоративную отделку.

Популярность завоевали флюгарки, изготовленные из меди с плоским навершием. Применяют в домах, дизайн которых соответствует стилю модерн. На дома с европейским стилем устанавливают зонт с полукруглым навершием.

Колпаки с щипцовой крышей также смотрятся отлично, имеют в своей конструкции два ската. Они защищают трубу от скопления на ней снега, эффективно проветриваются.

Можно установить уже готовый флюгер с зонтом, в виде животных, мифических персонажей или символов.

Изготовление зонтов на трубы своими руками. Как сделать дымник оригинальным

Изготовленная флюгарка своими руками порадует не только окружающих, но и владельца дома. Процедура не такая сложная, как может показаться на первый взгляд. Если вы приступаете к данному процессу впервые, потренируйтесь на бумаге, чтобы избежать ненужных расходов и лишней траты времени.

И так, следуем примерно такой инструкции:

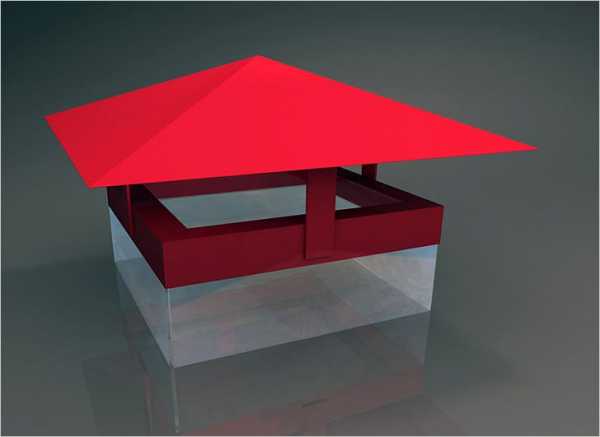

  1. Возьмите квадратный лист бумаги и сложите его таким образом, чтобы получилось четыре треугольника с одной вершиной, т.е. четырехгранная пирамида. Это самая простая модель зонта. Чтобы сделать более сложную, можете еще несколько раз согнуть лист. Однако помните, что вы работаете с бумагой, а не куском метала. Не переусердствуйте.
  2. Произведите расчет угла наклона в точке соединения ребер, чтобы определится с размером метала.
  3. Приступайте к работе с металлическим листом. Чтобы придать особый вид дымнику, можно сделать кружевные края, что довольно-таки просто. Достаточно взять ножницы по металлу, нарезать определенные лепестки и выгнуть их в разные стороны.
  4. Смастерите проволочный каркас по форме дымника. Сделайте отверстия у основания и на вершине каждого ребра. Пропустите проволоку толщиной в 5мм через отверстия в верхних кирпичах трубы (их также нужно просверлить).
  5. Скрепите дымник и каркас.

Как видите идей для флюгарки уйма. Помимо привлекательного вида, она будет служить защитой для вашего дымохода и обеспечит хорошую тягу.

Чертеж установки дымника на трубу

Пример схемы установки дымника на трубу.

ogodom.ru
