Чертеж верстака для гаража своими руками – фото, чертежи, виды (металлический, деревянный), делаем стол своими руками

Прочный и надежный верстак для гаража своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» в представленном материале вам будет показано, как самостоятельно сделать прочный и надежный верстак в мастерскую либо гараж.
Без верстака в гараже, ну никак не обойтись, постоянно что то нужно отремонтировать, разобрать, собрать, а где это делать если не на верстаке, тиски прикручены к столешнице и инструмент весь необходимый всегда находится под рукой.

Верстак предназначен для слесарных работ, имеет металлический каркас из уголка и профтрубы, а так же удобные ящики для хранения мелкого инструмента, болтов, гаек и прочей полезной мелочи, так же имеются удобные полочки, а сама столешница обязательно должна быть отделана железом 1.5-2 мм толщиной. Дополнительно к задней части стола крепится панель для инструмента, что тоже очень удобно ибо необходимое будет висеть прямо перед вами, так же желательно вывести на панель розетку или тройник, чтобы можно было подключить электроинструмент.

Необходимо защитить металлические поверхности от коррозии, а именно покрыть их антикоррозийным составом и краской, таким образом стол будет выглядеть всегда опрятным и прослужит вам долгие годы.

И так, давайте рассмотрим, что конкретно понадобится для изготовления верстака?

Материалы
1. проф труба квадратного сечения
2. уголок 40х40 мм
3. металлический лист 2 мм
4. фанера
5. саморезы по металлу
6. краска
7. пропитка для дерева
8. саморезы по дереву
9. антикоррозийное покрытие
10. металлическая пластина
11. мебельные направляющие для ящиков

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. рулетка
5. ножовка по дереву
6. электролобзик
7. кисть
8. молоток
9. шуруповерт
10. линейка
11. маркер
12. уровень
13. уголок
14. наждачная бумага
15. шлифовальная машинка

Пошаговая инструкция по созданию верстака своими руками.

Сборка и установка данного стола в гараже или же мастерской, дело серьезное и ответственное. При его изготовлении нужно прежде всего знать, что он должен быть устойчивым и выдерживать нагрузку порядка 200 кг, проверять уровнем нет ли перекосов, потому как желательно чтоб стол в итоге получился ровным. Перед началом работ следует изучить чертежи и схемы предоставленные автором.

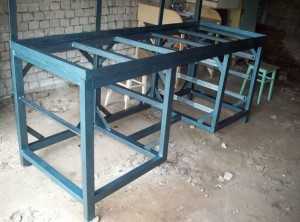

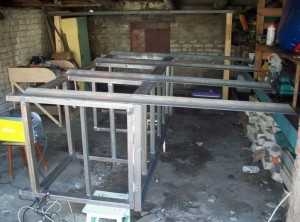

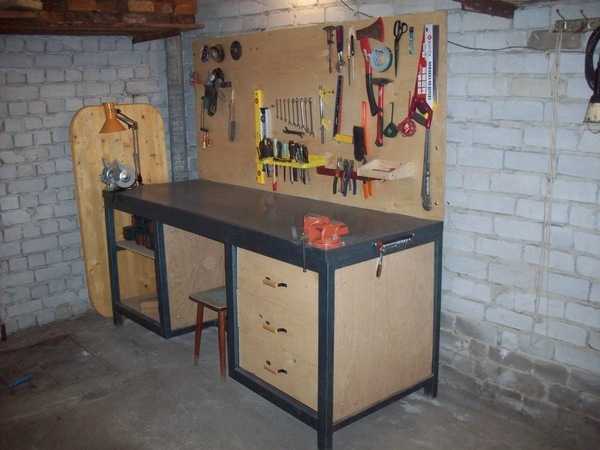

После чего мастер из проф трубы квадратного сечения сварил основу для будущего верстака.Места сварки тщательно зачистил при помощи болгарки (УШМ)К задней части стола наварил металлические уголки, на них будет закреплена панель для инструмента.Затем усиливается зона под столешницу, а именно навариваются дополнительные трубы. Сама столешница будет из доски 50 мм и под ее размещение автор сделал раму из уголка.После чего все места соединения необходимо усилить металлическими пластинами.В углы навариваются распорки.На верстак будут действовать различные нагрузки: вес, удары, вибрация итд, на этапе создания все эти моменты надо учесть и перестраховаться. Для удобства хранения малого инструмента, запчастей, болтов и гаек мастер сделал специальные ящики из фанеры.Поверхность верстака окрашивается краской.На ящики по бокам прикручиваются мебельные направляющие.Столешницу автор делает из дерева, доска 50 мм, если у вас нет длинной доски, то можно уложить короткие поперек. Дерево будет принимать на себя часть нагрузки от ударов, вибрации и веса.Полученную поверхность следует хорошо зашлифовать, мастер для этого использовал болгарку (УШМ) с шлифовальным кругом.Чтобы дерево долго прослужило и не загнило под металлом, то его следует обработать специальной пропиткой для дерева.Автор использовал вот «Барьер»После чего по размеру столешницы выпиливается лист металла 2 мм.Металл необходимо с обеих сторон обработать антикоррозионным составом, чтобы металлический лист не ржавел.Ящики устанавливаются в полость стола где мастер вмонтировал салазки под каждый ящик.Таким образом ящики будут удобно открываться и закрываться.В передней части каждого ящика прикручена ручка для удобного открывания.На готовый верстак можно разместить к примеру наждак прикрутив его болтами к столешнице.В нижней части сделаны открытые полки, где можно хранить электроинструмент.Очень удобно работать когда у тебя все под рукой и собрано в одном месте.Так же на верстак можно установить тиски, которые так же прикручиваются к столешнице болтами и стягивается гайками. После чего автор переходит к созданию панели для инструментов, по размеру выпиливает фанеру и покрывает ее защитным составом для дерева.Далее болтами прикручивает к уголкам и стягивает гайками.Получилась удобная панель для разного инструмента.Затем нужно вкрутить саморезы или сделать специальные крючки, чтобы инструменты можно было легко подвесить.Вот собственно что получилось в итоге проведенной работы.Верстак в мастерской или гараже просто незаменим, а сделать его можно самостоятельно, что собственно и доказал наш автор наглядным примером. Мастер старался сделать все максимально качественно и надежно, потому как делал для себя. Многие скажут потрачено много металла, да это так, но качество превыше всего.

Как видите при желании все можно сделать своими руками, инструкция и пример у вас есть, так что берем и делаем. Дерзайте друзья!

На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!
Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Чертеж верстака для гаража — основные размеры для любого бокса

Как правило чертеж верстака для гаража необходим лишь в том случае, если свободное место в помещении ограничено и необходимо изготовить рабочий стол по своим размерам. Для начала необходимо понять, с какой целью Вы будете его чаще всего использовать:

• Мелкий ремонт и незначительные столярные работы – подойдет стол размером до 1,5 метров;
• Планируете постоянно проводить работы в мастерской — необходимый длинный верстак от 3 до 4 метров;
• Нужен постоянный ремонт автомобиля и место под слесарные работы – требуется изготовить полноценную систему стеллажей и рабочий стол с ящиками.

Все сделанные Вами самодельные верстаки с чертежами для гаража должны соответствовать следующим требованиям:

1. Компактность конструкции;
2. Устойчивость каркаса и всех элементов;
3. Универсальность в применении любого из оборудования;
4. Хорошая освещенность;
5. Много места под хранение запчастей и инструментов;
6. Обустройство нескольких безопасных мест под электросети.

Делаем верстак в гараже своими руками с фото и чертежами

Размеры верстака для гаража

Перед начало работ по варке или сколачиванию каркаса рабочего стола нужно приблизительно описать параметры и размеры на чертеже. В первую очередь на чертеже отображают материалы для каркаса и его размеры. Далее планируется толщина и высота верстака в гараже вместе со столешницей.

В основном делают столярный верстак в гараж своими руками размером 55 на 155 см. Однако для массивного оборудования можно увеличить длину в 2-2,5 раза. По всей длине закрепляется металлический уголок и по контуру столешницы укрепляют полосу из металла.

Какая должна быть высота верстака в гараже? Обычно планируют под рост человека, чтобы столешница была на уровне пояса человека. Если Вы хотите делать мелкие столярные изделия, тогда прикрепите к верстаку рабочий стол поменьше, в котором можно будет шкурить и распиливать мелкие детали.

Внимание! Сейчас популярно вкладывать в гаражный верстак своими руками чертежи с автоматически регулировкой высоты стола. Простой метод определить высоту состоит в следующем: опустите обе руки вниз и направьте параллельно напольному покрытию свои ладони. Именно высота между ладоней и полом будет являться итоговой высотой каркаса.

Размеры верстака для гаража

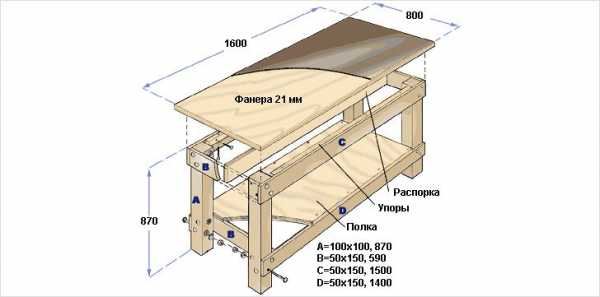

Чертеж верстака для гаража

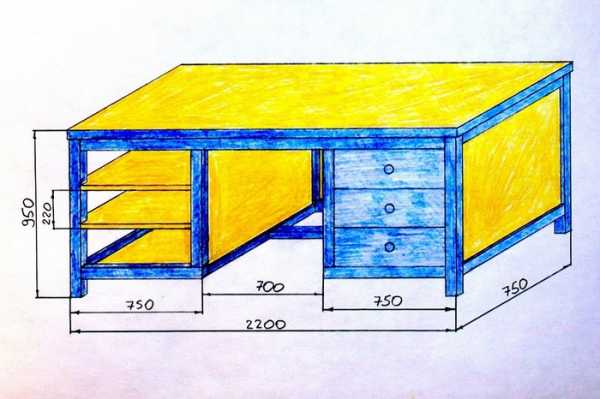

Чертеж верстака для гаража позволяет отобразить все 3 параметра – высоту, ширину и длину рабочего стола. Толщину столешницы в основном выбирают не менее 5 см, в качестве материалу лучше всего подойдет доска из дуба или сосны. Основой конструкции будет служить каркас из металлического уголка, так как в основном необходимо проводить слесарные и столярные работы.

Для достижения наибольших показателей устойчивости рекомендуется верстак для гаража своими руками на чертеже сделать с дополнительными поперечными опорами. Несущая рама должна быть не менее 4 и не более 8 метров. Также помните о расположении рабочего стола. Удаление верстака от автомобиля должно выйти не меньше 1,5 метров.

Самое главное планируя размеры верстака в гаража своими руками, не забывать о максимальном использовании свободного пространства. Только правильно расставив всю мебель в гараже Вы сможете обеспечить необходимый уровень комфорта и доступности всех инструментов для ремонта.

garazhtyt.ru

Слесарный верстак своими руками 300 фото, чертежи, инструкции

верстак слесарный своими руками

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.



Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.

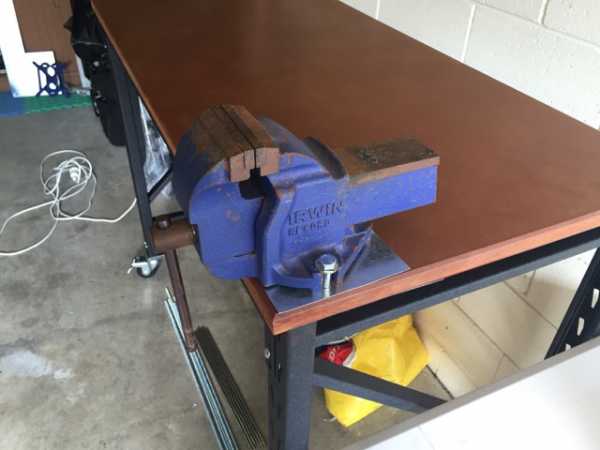

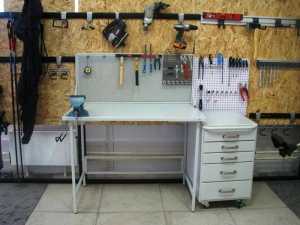

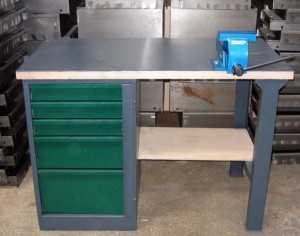

Верстак слесарный с тисками

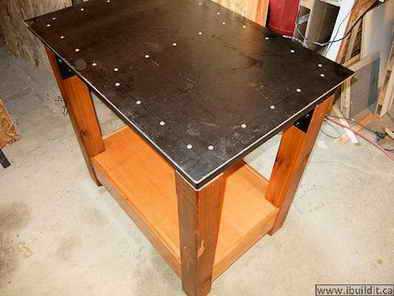

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.



Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

• Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.

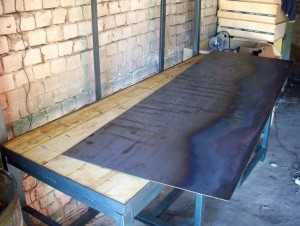

• Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
• Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
• Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

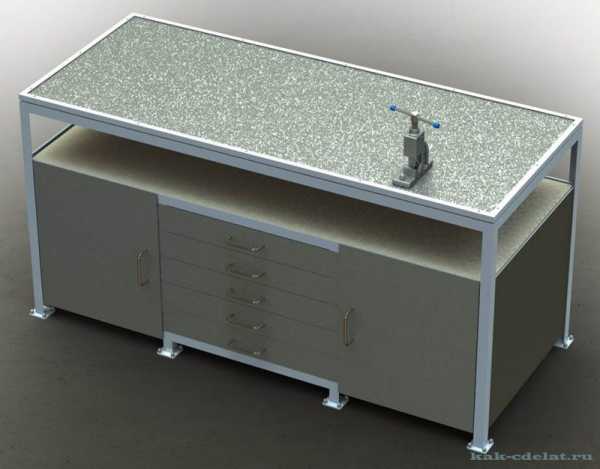

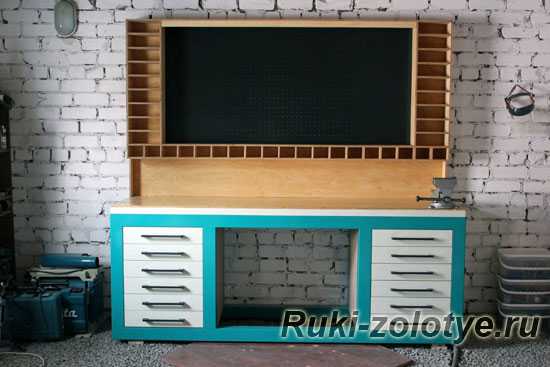

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

Верстак слесарный своими руками

Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части. Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок. Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».



Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов. Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла. В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

Источник фото littlehobby.livejournal.com/14188.html

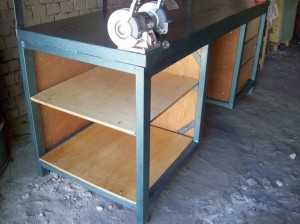

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Слесарный верстак для гаража

Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.





Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

Источник фото www.drive2.ru/c/1329075/

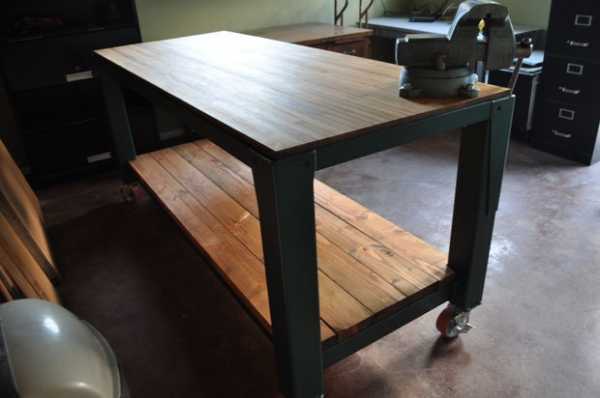

Металлический верстак

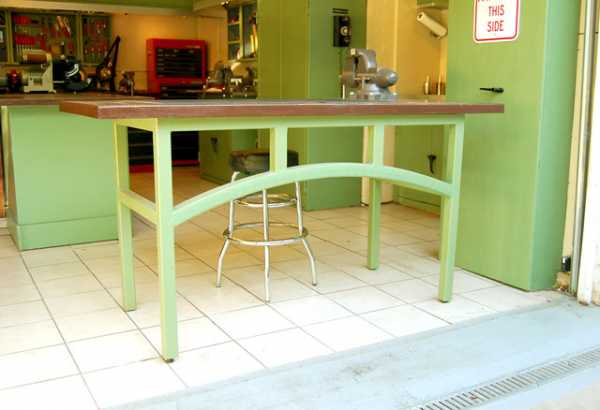

Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция. В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

Источник фото www.12-gaugegarage.com/blog-5/index.html

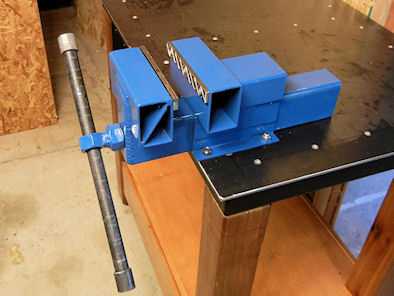

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

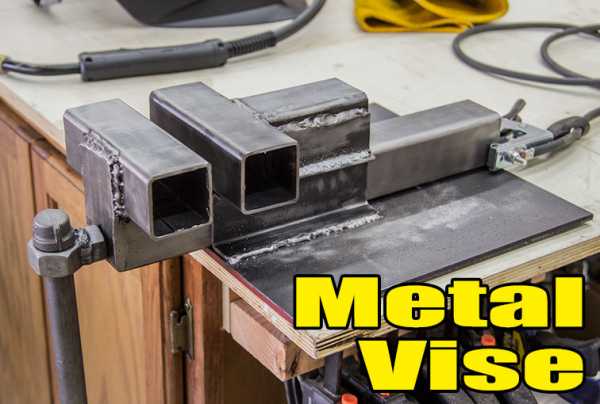

Как сделать стальные тиски для слесарного верстака

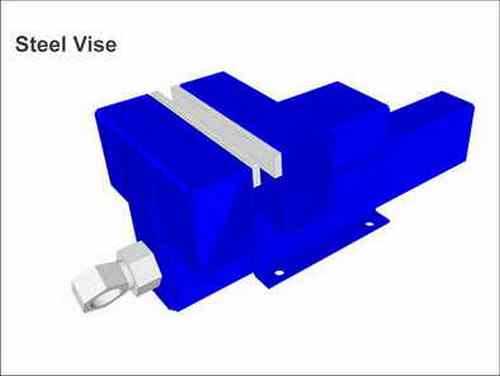

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.
Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

Слесарный верстак своими руками 100 фото

novamett.ru

Верстак своими руками из дерева или металла, не важно

Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.

Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место. Машина так же должна помещаться в гараж, с запасом места для ее обслуживания.

Сложность обустройства помещения еще и в том, что одна сторона (на которой расположены ворота), полностью исключена из функционала. Ограничения, с которыми сталкивается любой владелец бокса в гаражном кооперативе:

1. Запас места у стены, противоположной въезду – ограничен длиной автомобиля. Это значит, что организовать полноценную рабочую зону в самом практичном месте невозможно;
2. Вдоль одной продольной стены всегда расположены стеллажи, а вторая сторона должна обеспечивать свободное открывание дверей;
3. Верстак в гараж проектируется таким образом, чтобы можно было работать, не выгоняя автомобиль на улицу. В плотно застроенных кооперативах не всегда есть возможность надолго перегородить общий проезд;
4. Рабочее место, как правило, плохо освещено, и его сложно оборудовать вентиляцией;

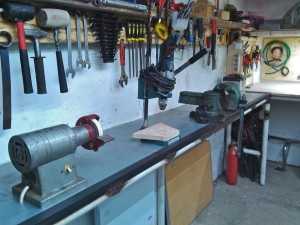

Тем не менее, стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже. И, как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.

Как правильно изготовить гаражный верстак своими руками?

Стопроцентного рецепта нет, слишком много противоречий. С одной стороны – необходимо зонировать место для обработки деталей с помощью стационарных инструментов (наждак, сверлильный станок, тиски):

С другой стороны – стол должен быть как можно более компактным, а стало быть, универсальным и не таким удобным:

Как обычно бывает – истина где-нибудь посередине.

Форма и размеры определяются конфигурацией помещения. Складной стол исключаем сразу, он подойдет лишь под нарезку колбасы для закуски. Рабочее место автолюбителя должно быть прочным и устойчивым.

Одним из главных принципов является максимально эффективное использование пространства. Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).

Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ. Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.

Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.

Причем желательно, чтобы не было жесткой связи между организованным «панно» для приспособлений, и рабочим столом. Иначе от вибрации (а по столу иногда приходится стучать, не говоря уже о работе точильного станка) инструмент будет падать.

С формой и конфигурацией определились, но прежде чем рисовать чертеж – надо решить, из какого материала вы будете делать верстак своими руками. Сразу оговоримся – и металлический, и деревянный верстак имеют право на жизнь.

Первый вариант позволяет не слишком беспокоиться о сохранности столешницы, и выполнять грубые работы с материалами любой формы и тяжести. Зато на втором столе приятнее работать с хрупкими деталями, да и руки целее будут.

Правда машинное масло и острые края запасных частей быстро приведут столешницу в негодность. Если нет возможности изготовить два стола – хотя бы разделите его на две зоны, или имейте сменное покрытие.

На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.
Рассмотрим оба варианта изготовления.

Металлический верстак в гараж

Вам предлагается классический проект рабочего места, который можно изготовить за пару выходных дней самостоятельно (хотя с помощником сподручней). Разумеется, перед началом работ надо нарисовать чертеж, или хотя бы эскиз. В противном случае можно испортить материал.

В первую очередь, определяемся с эргономикой рабочего места. Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки. Советуем присмотреться к столешнице у жены на кухне.

Если вам комфортна эта высота – смело проектируйте габариты вашей рабочей зоны. Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.
Для изготовления вам понадобятся материалы:

• Уголок стальной 40мм или 50 мм, для окантовки столешницы, длину рассчитаете по чертежу;
• Профтруба 50*30 мм или 60*40. В зависимости от предполагаемых нагрузок. Этот материал пойдет на создание силового каркаса, или станины;
• Фанера или качественная OSB плита. Предназначается для изготовления стенок и ящиков под инструмент;
• Стальной лист 2-3 мм и доска 40-50 мм для столешницы;
• Роликовые направляющие для стола (поверьте, упавший на ноги ящик с гаечными ключами заставит вас забыть об экономии). Поэтому о старых добрых уголках, по которым скользят деревянные коробки, надо забыть;
• Ассортимент винтов, болтов, саморезов по металлу и шурупов по дереву;
• В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист. Если не хочется вкладывать лишние средства – можно обойтись фанерой 6-8 мм или листом OSB.

и разумеется инструменты:

• Угловая шлифовальная машинка (болгарка) с набором режущих и зачищающих дисков и щеток;
• Сварочный аппарат (электродуговой). ВАЖНО! Для такой ответственной конструкции точечная или газовая сварка не подойдет;
• Рулетка, уровень, измерительный угол;
• Мощная электродрель;
• Шуруповерт.

Смотрите видео: «Надежный верстак для гаража из уголка».

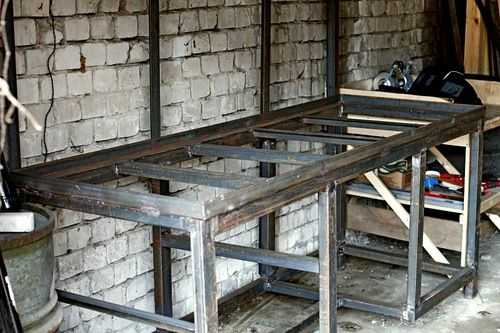

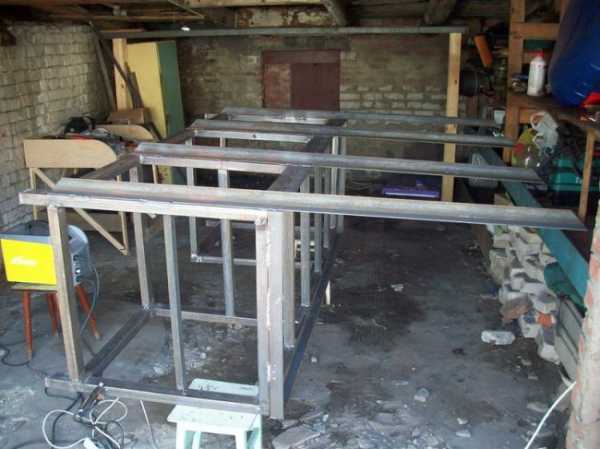

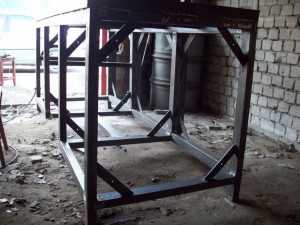

Раскроить заготовки следует до начала сварочных работ. При изготовлении каркаса вам не обойтись без помощника. Есть правда народный способ – забить ножки в грунт для фиксации, и затем при помощи угловых струбцин приваривать горизонталь.

Однако покрытие в гаражном кооперативе может быть асфальтовым, да и заносить самодельный верстак в помещение, в одиночку не получится. Подготовленные детали каркаса маркируются малярным скотчем с указанием места (по чертежу) и стороны (верх, низ, лево-право).

[note]СОВЕТ! Окончательную сборку (сварку) разумнее проводить либо в самом гараже, либо в максимальной близости к нему.[/note]

Заносим каркас в помещение, примеряем по месту. Если задняя стенка (под инструмент) будет единым целым с верстаком – навариваем направляющие.

Сверху на плоскость предполагаемого стола, по контуру навариваем уголок под укладку основы стола. Данная конструкция предполагает т.н. сэндвичевую конструкцию – доска + стальной лист.

ВАЖНО! Все сварные стыки усиливаем уголком или стальной полосой. Можно приварить косынки, кому как сподручнее.

Главное – усилить все 90° соединения. При этом не забываем про установку выдвижных ящиков. Им ничего не должно мешать при выдвижении.

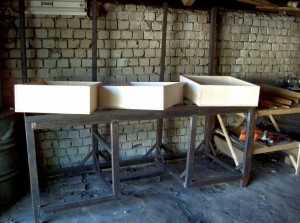

На этом этапе верстак должен занимать окончательное место, поскольку дальше он будет становиться все тяжелее. Изготавливаем ящики. Их размеры абсолютно индивидуальны, все зависит от предполагаемого наполнения.

Крепим направляющие для ящиков. Зачищаем от коррозии и красим конструкцию.

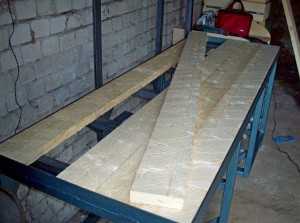

Набираем столешницу из досок. Напоминать о том, что материал должен быть сухим – нет смысла. Иначе выгнутая пропеллером доска может покоробить даже стальную раму верстака.

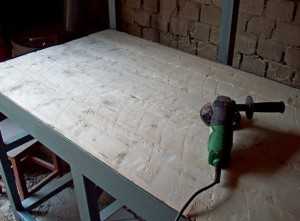

Шлифуем поверхность при помощи УШМ. Доски крепятся к раме снизу, при помощи саморезов.

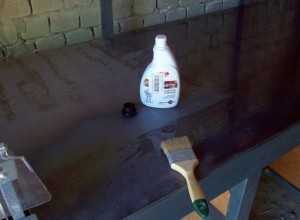

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой. Сверху укладываем заранее раскроенный стальной лист, не забыв обработать тыльную сторону антикоррозийным раствором.

Столешница крепится к доскам шурупами с потайной головкой. Отверстия, понятное дело – зенкуются. Покрываем лицевую сторону листа антикоррозийкой.

ВАЖНО! Не рекомендуется красить стальное зеркало верстака. Иначе краска, которая непременно будет отбиваться с поверхности, обязательно попадет внутрь обрабатываемой детали при ремонте.

Устанавливаем полки. На столешницу крепим необходимое оборудование: тиски, точильный станок и прочее.

Крепим вертикальную стенку для размещения инструмента.

Стол готов. На вертикальной стенке постепенно устанавливаем кронштейны и подвесы для различного инструмента.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками. Компромисс по всем составляющим: изделие прочное, сделано из доступных материалов и занимает немного места.

Как сделать деревянный верстак в гараж

Рассмотрим более доступный как в материале, так и в технологии изготовления вариант.
Для изготовления понадобятся материалы:

• Доска сухая, обработанная 30-40 мм;
• Брус квадратный 80-100 мм и прямоугольный 50*100 мм;
• Шурупы, болты, саморезы.

Инструмент:

• Ручная дисковая пила;
• Шуруповерт;
• Молоток;
• Измерительные инструменты.

И все…

В этом достоинство конструкции – простота изготовления. Раскраиваем материал.

Важно! Качество и обработка древесины имеет решающее значение. Сначала бревно сохнет, а затем из него кроится доска или брус.

Собрать деревянный верстак своими руками можно и в одиночку. Главное – соблюдать последовательность. Изготавливаем вертикальные сегменты – ножки.

Собираем две пространственные конструкции. Это основа стола – рама. Соединив половинки между собой – получаем готовую станину.

Заносим конструкцию в гараж, и устанавливаем по месту. Собираем столешницу. Для жесткости соединяем доски с тыльной стороны при помощи бруса. Главное – не попасть в места поперечин рамы.

ВАЖНО! В таких конструкциях использование гвоздей недопустимо. Только шурупы по дереву.

В нижней части изготавливаем сплошную полку. Доску можно использовать потоньше, нагрузки на это место не предполагаются.

Пустующие ниши под силовой столешницей заполняются по собственному усмотрению. Можно наделать мелких полок, или установить ящики.

Поверх рабочей поверхности крепятся инструменты – тиски, электродвигатель для точила.

Все деревянные детали пропитываются противопожарной жидкостью и красятся лаком на водной основе. Глянец наводить не следует, поверхность должна быть матовая, а покрытие полностью впитаться в древесину.

Главное – защитить доски от технических жидкостей, которые неизбежно будут попадать на поверхность при ремонте запасных частей автомобиля.

Если вы решили сделать верстак из дерева – необходимо предусмотреть покрытие для тяжелых деталей. Это может быть стальной лист толщиной 2 мм, или толстый текстолит. Выполняя ударные работы, положив заготовку на незащищенное дерево – можно быстро привести его в негодность.

Учитывая относительную легкость конструкции – можно прикрутить деревянный верстак к стене гаража анкерными болтами.

Видео пример простого деревянного верстака в гараж из хлама найденного там же. Просто, быстро и со вкусом.

obinstrumente.ru

Верстаки для гаража своими руками

Можно утверждать наверняка, что каждый мужчина, который умеет что-то делать руками, знает, что такое верстак. Очень часто, при слесарных или столярных работах, без этого элемента оборудования мастерской бывает не обойтись. Поэтому почти со стопроцентной вероятностью можно говорить, что у большинства домашних мастеров верстаки есть, но вот у тех, кто только вступает на этот путь, есть возможность изготовить верстаки для гаража своими руками.

Общее описание

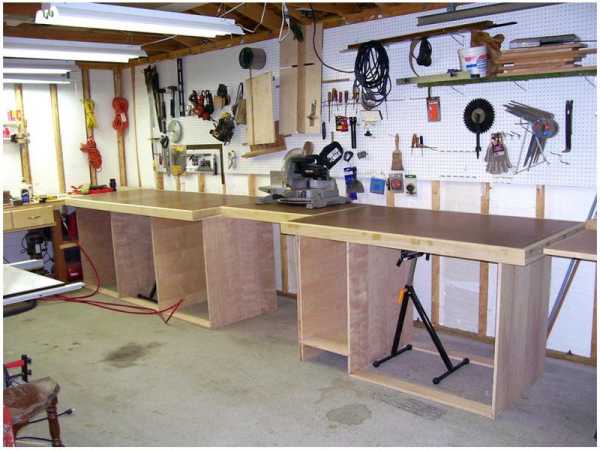

Так выглядит деревянный верстак

Прежде чем перейти к описанию процесса изготовления верстака, стоит несколько слов сказать о том, что под этим определением следует понимать. Верстаком принято называть элемент оборудования мастерской, предназначенный для работ с металлическими или деревянными материалами. Грубо говоря, это массивный стол, который имеет специальное покрытие рабочей поверхности и крепления для инструментов вроде тисков или наждака. Могут быть оборудованы дополнительные полки и ящики для хранения инструментов и принадлежностей.

По своему предназначению и некоторым конструкционным особенностям верстаки можно разделить на слесарные и столярные. Устанавливаются они, как правило, в хозяйственных постройках и мастерских, а также в гаражах. Здесь стоит добавить, что наиболее универсальным для большинства случаев бытового использования является слесарный верстак, о некоторых особенностях изготовления которого и пойдёт речь ниже.

Изготовление

Если решено изготовить верстак своими руками нужно знать, как это делать, какие материалы применять и определить особенности проведения работ.

Подготовка

Прежде всего, необходимо определиться с габаритами и конструкцией будущего элемента оборудования. Главным образом это касается крышки верстака, наиболее оптимальные размеры которой составляют 55×155 см.

Также нужно определиться с высотой, на которой она будет расположена. Следует сказать, что этот показатель является сугубо индивидуальным, т.к. рост у всех разный.

Обратите внимание! Сделать верстак с изменяемой высотой крышки вряд ли будет под силу каждому, поэтому нужно сразу определить подходящую высоту. Для этого необходимо опустить руки вниз и направить ладони параллельно поверхности пола. Это и будет подходящая высота верстака.

На этапе подготовки не будет лишним сделать хотя бы общий чертёж будущего изделия, в котором нужно отразить все важные показатели и величины. Все дальнейшие работы лучше всего проводить, сверяясь с ним.

Помимо прочего, стоит подготовить все необходимые материалы и инструменты. В качестве материала, подходящего для изготовления каркаса верстака, можно упомянуть металлический уголок или профильную трубу. Оба этих материала доступны и универсальны. Такой выбор обусловлен тем, что слесарный верстак должен иметь внушительный вес. Для изготовления крышки можно использовать толстый металл, но, если его нет, то подойдёт и обрезная доска толщиной от 5 см, причём лучше всего дубовая.

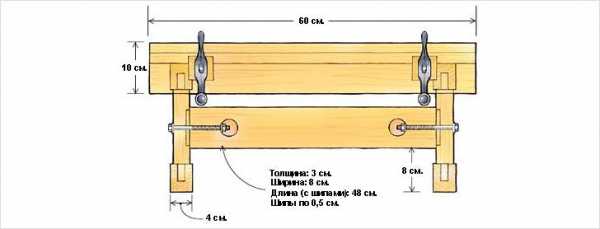

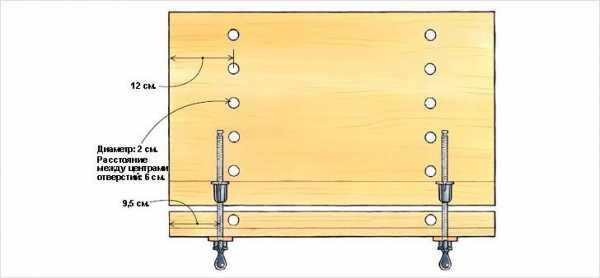

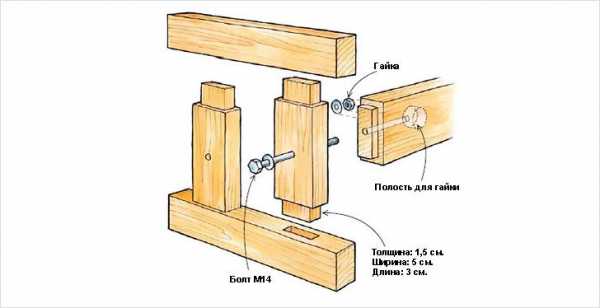

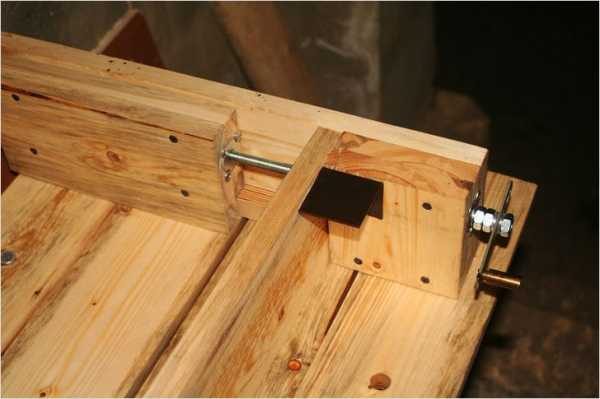

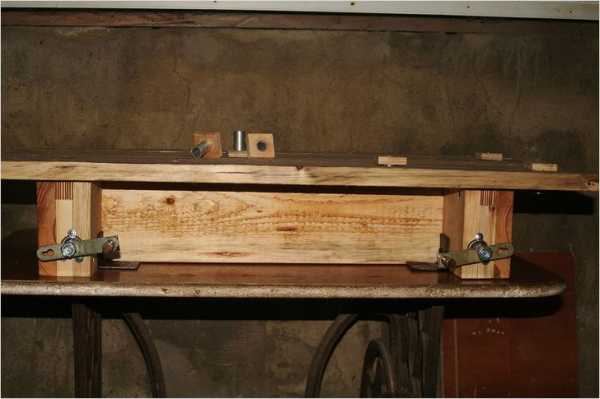

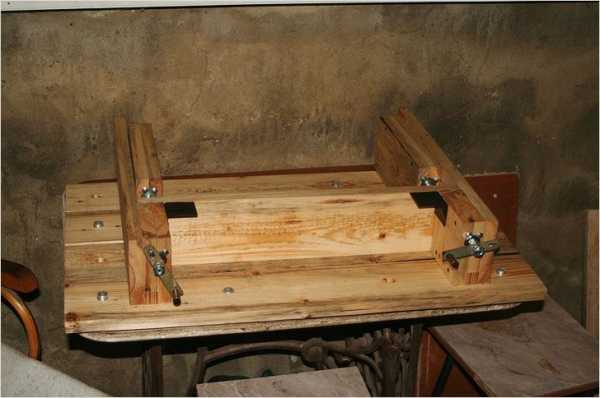

Схемы изготовления верстака из дерева

Складной верстак вид сверху Общий вид механизма Он складывается Сборка Схема сверху Спереди Сбоку Сборка передней части Установка ножек Крепление гайки винта тисков, прикрепление ножек

Еще несколько альтернативных вариантов:

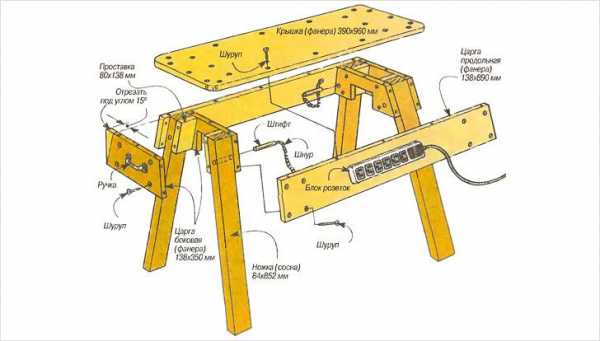

Настенный верстак с фрезером схема Деревянная конструкция Схема верстака-скамьи Верстак-скамья сбоку

Каркас

Когда подготовка будет завершена, можно начинать делать каркас верстака.

• Для этого нужно взять 4 опоры. Изготовить их можно из стального уголка. Равные по размеру ножки верстака необходимо в верхней их части скрепить между собой, при помощи того же уголка и сварки. Таким образом, если смотреть сверху, должен получиться прямоугольник, примерно 100×50 см.
• То же самое нужно сделать снизу. Точнее говоря, на высоте около 10–15 см от пола привариваются обрезки уголка, которые будут служить для обеспечения дополнительной жёсткости всей конструкции.
• В случае необходимости можно приварить дополнительные стойки для крепления полок и ящиков.

Крышка

После того как каркас будет изготовлен, можно начинать делать крышку верстака.

• Нужно взять обрезные дубовые доски, толщиной около 5 см и шириной около 25 см. Длина досок выбирается исходя из проведённых ранее расчётов.
• Доски укладываются сверху на каркас и закрепляются вплотную друг к другу. Для этих целей нужно по периметру верхних соединительных элементов каркаса сделать ряд отверстий под болты.
• В досках «столешницы» тоже сверлятся отверстия, через которые они будут крепиться к каркасу. Важно добавить, что с верхней стороны отверстия нужно рассверлить, так чтобы в них могли поместиться шляпки болтов.
• После закрепления крышки её необходимо обшить металлом. Для этого вполне подходит оцинкованное железо. Лист металла, подходящий по размеру, крепится на поверхность при помощи простых саморезов. Следует добавить, что края металла могут иметь заусенцы, которые образуются при резке, поэтому в целях обеспечения безопасности их необходимо обработать напильником.

На этом основные работы по изготовлению простейшего слесарного верстака можно считать завершёнными. С большинством работ такая конструкция вполне справится. Для наибольшей устойчивости, снизу к ножкам верстака можно приварить металлические прямоугольники или уголки, через которые прикрутить конструкцию к полу.

Для того чтобы рабочее место стало более удобным и универсальным, его можно оборудовать дополнительными полками, ящиками и креплениями для инструмента. Так, например, к той части верстака, которая ближе к стене, можно прикрутить специальный экран, для размещения на нём различных мелочей вроде отвёрток, пассатижей, кусачек и прочего. Простор для фантазии есть всегда. Важно отметить, что самодельный верстак, если его аккуратно и правильно изготовить, будет ничем не хуже покупного.

Видео

Смотрите видеоматериал, в котором вы увидите, как собирался верстак сходной конструкции:

Последняя редакция: 07.07.2015 Автор: Александр Попов

kaksdelatgarazh.ru

Верстак в гараж своими руками

Часто гараж – это не только дом для автомобиля. Но и место хранения ненужных вещей, маленькая мастерская. Поэтому полок и стеллажей в этом помещении необходимо установить соответствующее оборудование. Есть множество разновидностей верстаков в гараж своими руками, фото, чертежей, которые помогут выбрать подходящую разновидность инструмента. Процесс создание несложный, а польза от такого инструмента будет очень заметна.

Что необходимо?

Сделать верстак в гараж своими руками можно металлическим или деревянным.

Верстак из металла надежный, более устойчив к различным воздействиям. Но изготовить такую конструкцию сложнее, вес ее значительно больше. Потребуется не только сварочный аппарат, но и опыт обращения с ним.

Для создания деревянного изделия необходимо желание и стандартный набор инструментов. Но изделие получается непрочным и недолговечным.

Поэтому лучшим вариантом верстака в гараж своими руками (фото предварительно можно посмотреть в сети) является комбинированная модель. Основу сделать деревянной, а столешницу – из листа железа. Оптимальная толщина металла – от 1,5 до 2 мм. Такая конструкция позволит закрепить даже тиски без особого вреда.

Если верстаком планируется пользоваться редко, то лучше сделать его полностью деревянным. Это значительно дешевле.

Как сделать?

У верстака нет стандартных размеров, ориентироваться необходимо на площадь гаража и собственные физиологические особенности. Комфортно работать на излишне высоком или низком столе не получится.

Простой вариант сборки

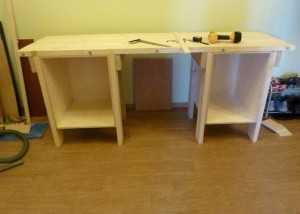

1. Взять доску 40×80 мм и сделать из нее прямоугольник. Параметры должны соответствовать размерам столешницы. Для этого необходимо распилить доски на нужные куски, и скрутить их между собой. Можно воспользоваться саморезами, но тогда потребуется предварительно высверлить отверстия (чтобы избежать растрескивания древесины). Иди же сбить конструкцию гвоздями.
2. Теперь к деревянному прямоугольнику необходимо прикрепить ножки. Для этого из такой же доски нужно сделать 4 или 6 заготовок в соответствии с предполагаемой высотой верстака. Их необходимо прикрутить к углам прямоугольной основы. При этом ножки не должны выходить за пределы конструкции вверх. Если инструмент для гаража своими руками получается длинным, то дополнительные ножки закрепляются внизу, посередине конструкции.
3. Для придания верстаку жесткости необходимо установить распорки между ножками. Также они послужат опорой для дополнительных полок, которые можно разместить снизу столешницы. Для этого необходимо сделать такой же прямоугольник, как для столешницы. Только расположить его на расстоянии 150 мм от пола.
4. Из шунтованной доски сделать обшивку для столешницы и полок.

Если внимательно пересмотреть старые вещи, то легко можно найти основания для верстака. Это могут быть старые тумбы, ящики, поломанные сейфы. Останется только прикрутить столешницу к основанию. Такой верстак прослужит долго, а стоить будет совсем недорого.

koffkindom.ru

Слесарный верстак своими руками 300 фото, чертежи, инструкции

верстак слесарный своими руками

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.



Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.

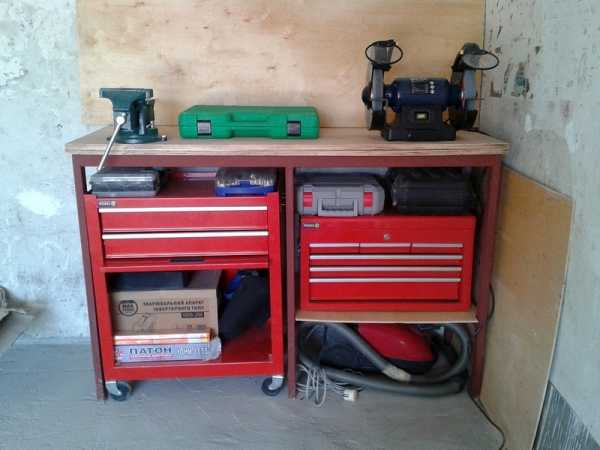

Верстак слесарный с тисками

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.



Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

• Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
• Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
• Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
• Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

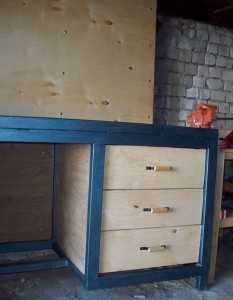

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

Верстак слесарный своими руками

Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части. Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок. Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».



Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов. Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла. В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

Источник фото littlehobby.livejournal.com/14188.html

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Слесарный верстак для гаража

Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.





Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

Источник фото www.drive2.ru/c/1329075/

Металлический верстак

Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция. В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

Источник фото www.12-gaugegarage.com/blog-5/index.html

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.
Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

Слесарный верстак своими руками 100 фото

www.novamett.ru
