Как стыковать брус на углах – способы и виды угловых креплений (фото и видео)

способы и виды угловых креплений (фото и видео)

Тема нашей статьи — способы соединения бруса в углах и сращивания на прямых участках стен. Мы разберем несколько способов различной сложности и опишем их достоинства и недостатки.

Для начала можно рассчитить необходимое количества бруса при помощи калькулятора:

Сечение бруса

150х150 мм.180х180 мм.200х200 мм.

Длина бруса

5 м.6 м.7 м.8 м.9 м.10 м.11 м.12 м.

Начнем, однако, с общих требований к соединениям.

Надежно соединить деревянные стены в углах — непростая задача.

Требования

Какими свойствами должно обладать соединение?

  • Прочностью. Понятно, что брус удерживается собственным весом, массой перекрытий и кровли; однако соединениям предстоит противостоять неизбежным колебаниям линейных размеров бруса при изменении атмосферной влажности и температуры.

Обратите внимание: дом, построенный из бруса так называемой естественной влажности, наиболее подвержен деформациям и испытывает максимальные внутренние напряжения.
Напротив, просушенный до 16-20% материал создает строителям и владельцу минимум проблем.

  • Герметичностью. Как минимум прямые и угловые соединения бруса не должны продуваться: сквозняки едва ли порадуют жителей дома. Практический вывод из этого требования очевиден: чем сложнее форма соединения, тем меньше вероятность появления сквозняков.

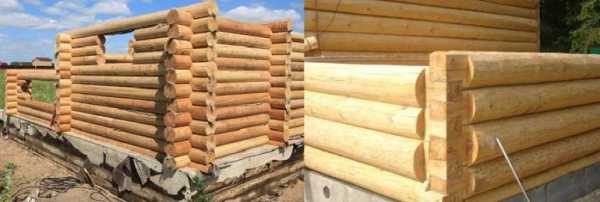

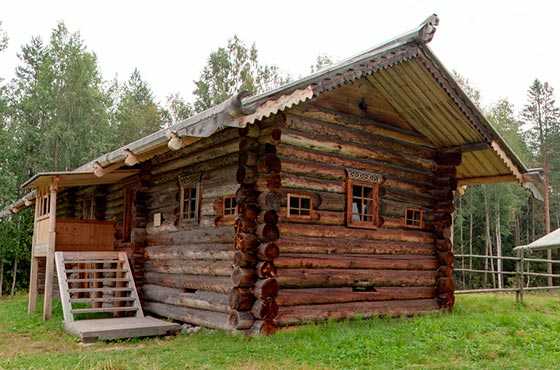

Угловые соединения с остатком

Угловое соединение бруса с остатком имеет пару важных достоинств:

  1. Оно практически не продувается.
  2. Оно крайне надежно даже без дополнительной фиксации. В этом случае масса верхних венцов достаточно надежно удерживает нижние. Смещение элементов стен делается невозможным даже при умеренной силы сейсмической активности.

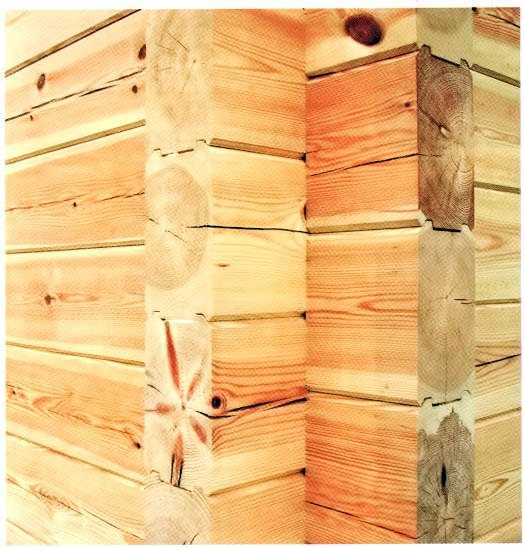

Здесь мы видим соединение углов профилированного бруса с остатком.

Какие виды угловых соединений бруса с остатком существуют?

Односторонний замковый паз

Собственно, способ соединения исчерпывающе описан самим его названием. С одной стороны бруса выпиливается перпендикулярный ему паз ровно на половину толщины. Длина паза равна его ширине: ему предстоит вместить половину следующего, перпендикулярного бруса.

В результате такого соединения каждый брус надежно зафиксирован относительно лежащего ниже в одном направлении. С учетом дополнительной фиксации нагелями для бруса угол можно считать достаточно прочным. Соединение может применяться и для материала квадратного сечения, и для профилированного бруса.

Двусторонний замковый паз

Несколько сложнее угловое соединение профилированного бруса с выборкой пазов и с верхней, и с нижней стороны. Ширина пазов та же; глубина в этом случае равна 1/4 толщины.

Зачем усложнять себе задачу? Чем это соединение лучше?

Тем, что при двухсторонней выборке пазов каждая пара брусьев жестко зафиксирована уже в двух направлениях. В результате сдвиги при изменениях влажности и колебаниях температуры практически невозможны.

Максимальная прочность без дополнительной фиксации.

Четырехсторонний замковый паз

Неоднозначное решение. С одной стороны, четырехсторонний паз вроде бы должен еще более надежно зафиксировать угловое соединение и сделать его абсолютно непродуваемым. С другой же — на практике больших преимуществ относительно двухстороннего паза нет, процесс же обработки заметно усложняется.

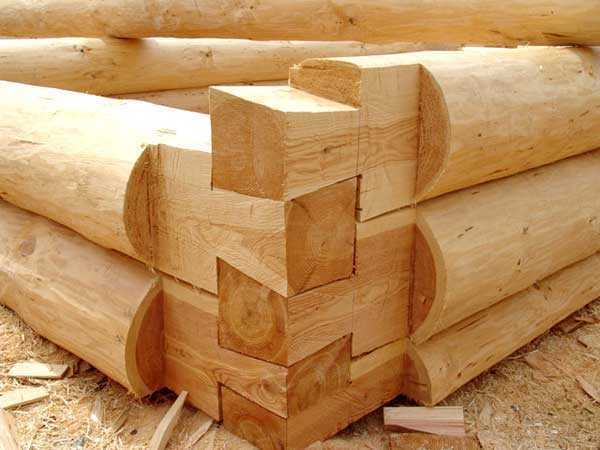

Заметьте: пазы могут иметь довольно сложную асимметричную форму; но в этом случае их выборка обычно выполняется не вручную, а на станках при производстве домокомплекта из бруса.

Одна из возможных форм четырехстороннего паза.

Угловые соединения без остатка

Этот тип соединений более экономичен: материал не выступает за край стены. Цена экономии — несколько меньшая надежность и худшая защита от ветра.

Итак, какими могут быть угловые соединения профилированного бруса или материала квадратного сечения без остатка?

Встык

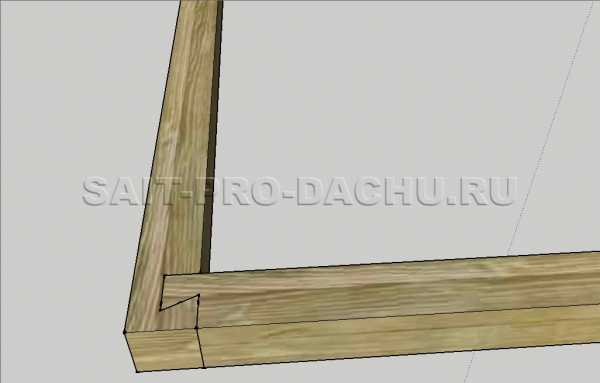

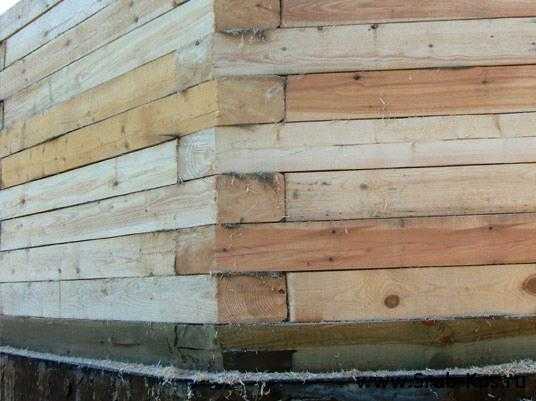

Простейший способ сводится к укладке бруса нужной длины без всякой дополнительной обработки. Материал укладывается в шахматном порядке; от смещений строитель страхуется нагелями, накладными пластинами из оцинковки или стальными скобами.

Соединение при стыковке бруса по длине предельно простое, требует минимума временных затрат и может быть выполнено своими руками даже при полном отсутствии плотницких навыков. Однако собирать таким образом угол из сырого дерева как минимум неразумно: деформация при сушке гарантированно будет присутствовать.

Кроме того, обеспечить защиту от ветра почти невозможно: любое уплотнение при пресловутых изменениях влажности (а, значит, и линейных размеров) не защитит от появления зазоров.

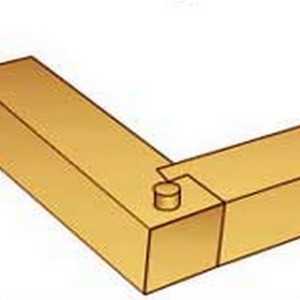

Прочность обеспечивается нагелями или скобами.

На шпонках

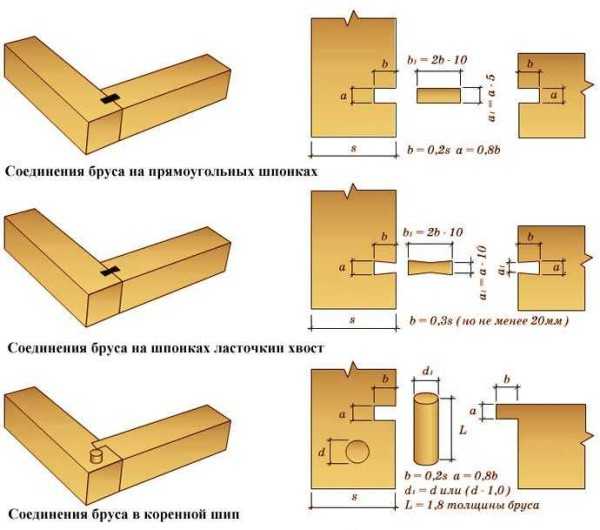

Соединение встык, однако, можно модернизировать, после чего оно лишится существенной части своих недостатков. Достаточно выбрать на торце одного бруса и боковой поверхности другого пазы, в которых расположится шпонка.

Шпонка гарантированно защитит угол от продувания и от смещения стен в одном из направлений. Однако разойтись в другом направлении шпоночное соединение все же способно.

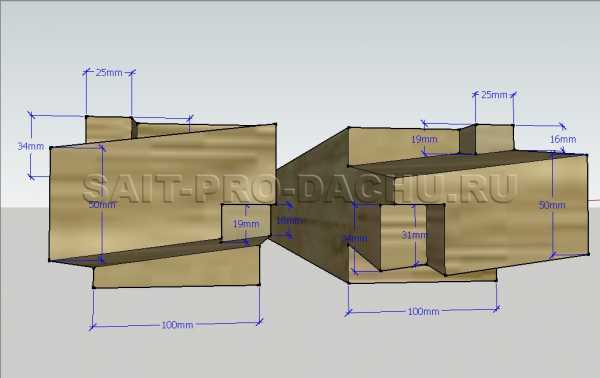

Чтобы этого не происходило, используется особая форма шпонки — ласточкин хвост: она делается расширяющейся от середины к краям. Разумеется, и изготовление самой шпонки, и выборка пазов под нее в этом случае несколько сложнее.

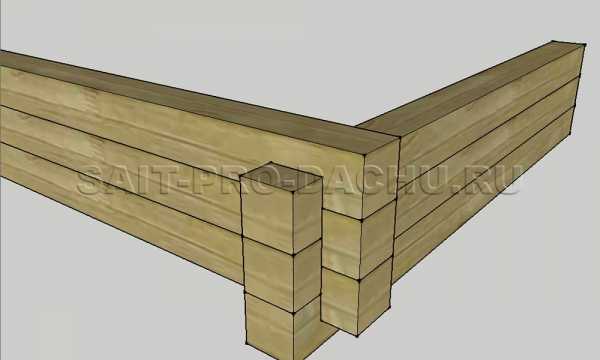

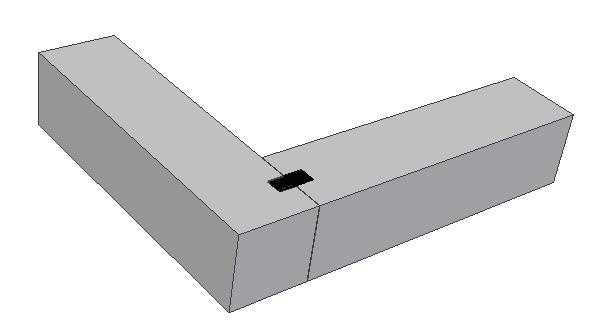

Шпонка предотвращает смещение и преграждает путь сквознякам.

Вполдерева

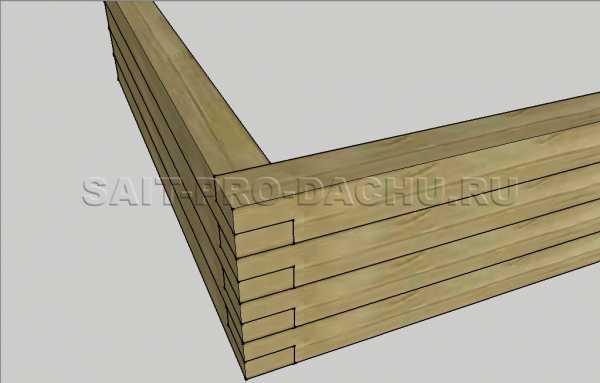

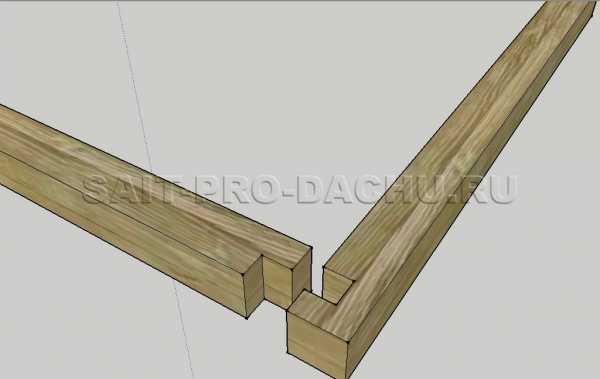

Как выполняется соединение вполдерева? Конец каждого бруса спиливается на половину толщины; длина остающегося шипа равна ширине.

О какой-то собственной надежности соединения говорить не приходится: ее обеспечивают нагели. Продувается угол тоже довольно легко: после усадки в нем могут появиться пазы; собственно, поэтому после консервации на усадку деревянные дома обычно конопатятся.

Отчасти проблема с продуванием снимается дополнительной шпонкой; она же подстрахует стены от взаимного смещения.

Угол собран вполдерева с фиксацией шпонкой.

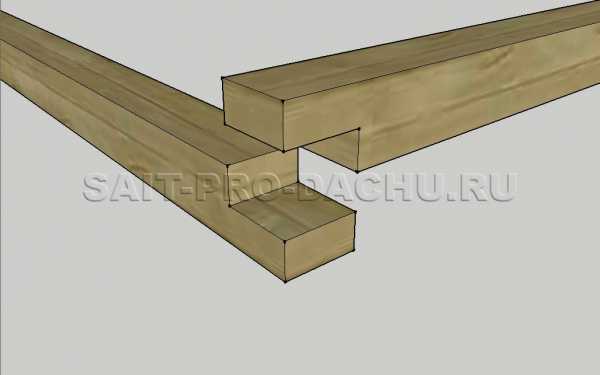

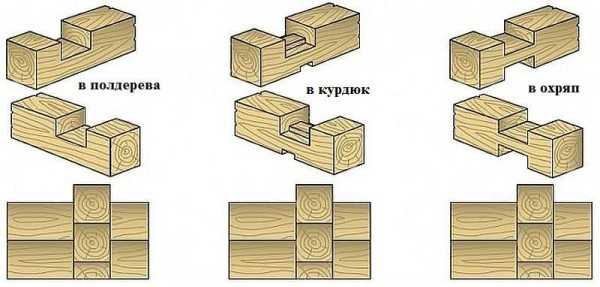

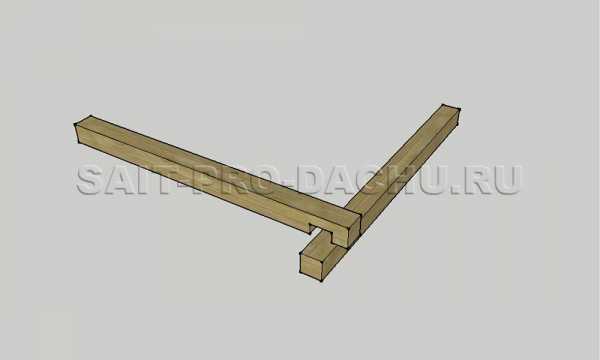

Еще одна модификация метода — стыковка «в лапу», при котором концы бруса имеют несколько более сложную форму. В этом случае мы обеспечиваем большую прочность: взаимному смещению стен препятствует масса верхних венцов.

Соединение углов бруса «вполдерева» и «в лапу».

Теплый угол

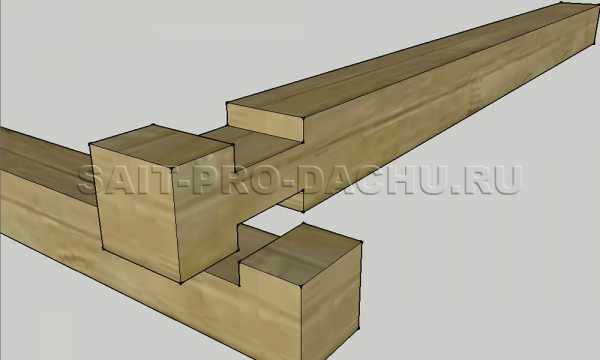

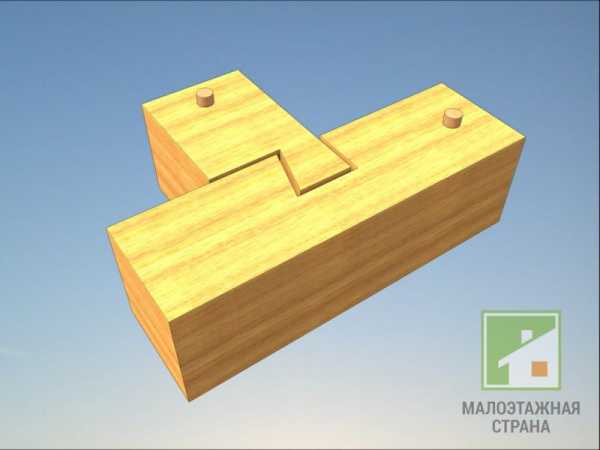

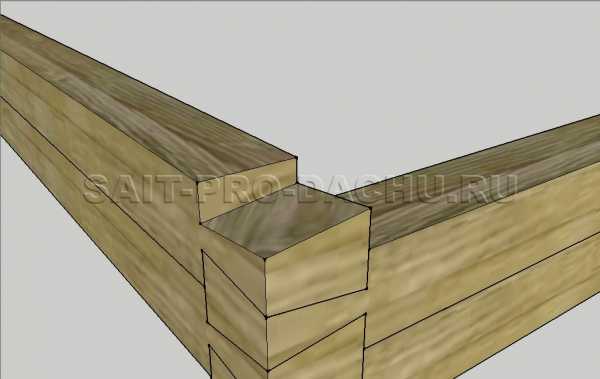

Соединение бруса в теплый угол (иначе — в коренной шип) страхует стены от взаимных смещений и обеспечивает великолепную защиту от ветра.

Инструкция по подготовке материала не слишком сложна:

  1. Торец одного из брусьев обрезается таким образом, чтобы оставить шип длиной и шириной в треть сечения бруса. Шип может быть прямоугольным или иметь расширение от основания к концу.
  2. На втором брусе выбирается соответствующий паз. Не стоит подгонять размер с точностью до долей миллиметра: паз должен вместить не только шип, но и уплотнитель (джут, паклю, пеньку, войлок и т.д.)
  3. Шип осаживается в паз сверху, после чего венец фиксируется нагелями.

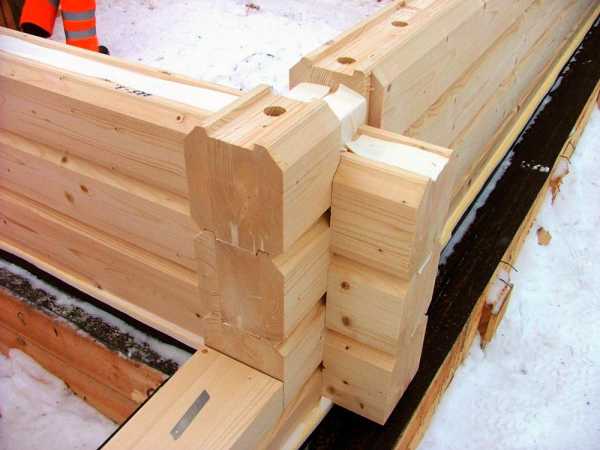

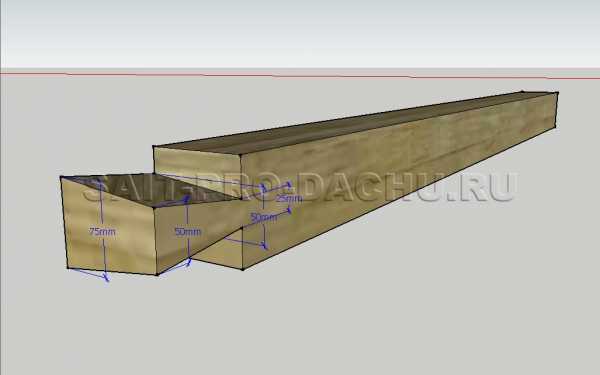

На фото ширина и длина шипа равны половине сечения, что, в общем-то, избыточно.

Прямые соединения

Если протяженность прямого участка стены больше, чем длина используемого материала, последний приходится сращивать.

От того, что два элемента стены стыкуются на одной линии, а не под углом, приоритеты не меняются. Прочность и надежная защита от продувания по-прежнему важны.

Как их можно обеспечить?

  • Сращивание встык на шпонках предотвращает взаимное поперечное смещение венцов; заодно шпонка преграждает дорогу сквознякам. Разумеется, и в этом случае она уплотняется натуральным волокном — джутом, войлоком и т.д.

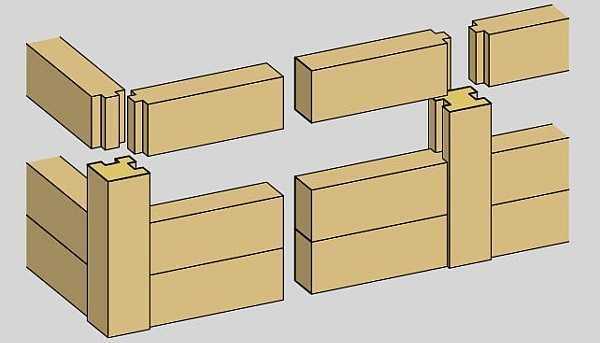

Размеры шпонки должны оставлять небольшой зазор для уплотнения.

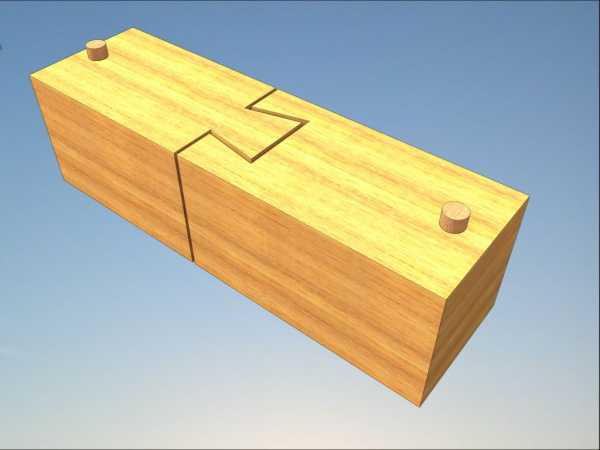

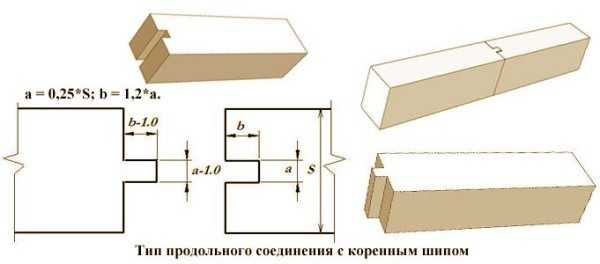

  • Коренной шип — прекрасная замена шпонкам. При прямом сращивании он перемещается с края бруса к его середине.

И здесь тот же принцип: паз и шип прокладываются джутом или войлоком.

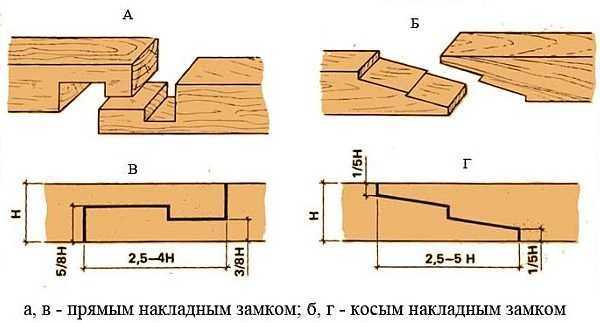

  • Косой замок — самый трудо- и материалоемкий способ. Два бруса перекрываются как минимум на два собственных сечения; жесткие требования к подгонке обеих половин замка жизни тоже не облегчают.

Чем окупаются наши жертвы? Прежде всего — возросшей прочностью и принципиальной невозможностью появления зазоров при любых усадках.

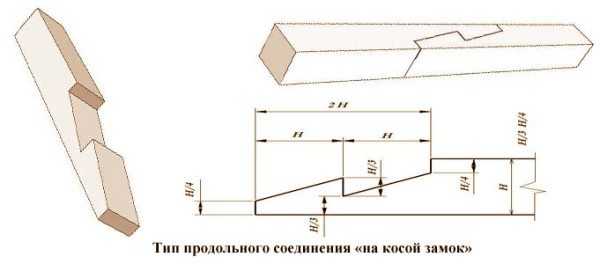

Косой замок.

Нагели

Напоследок — несколько замечаний относительно фиксации элементов стен.

  • Нагели должны иметь длину примерно в 4/5 суммарной высоты двух венцов. Впрочем, практикуется и фиксация одним нагелем трех брусьев.
  • Их оптимальный диаметр — 25 — 30 миллиметров.
  • Шаг между двумя нагелями — не более полутора метров; при этом фиксация ими углов обязательна.
  • Два горизонтальных ряда нагелей располагаются в шахматном порядке, со смещением от ряда к ряду.

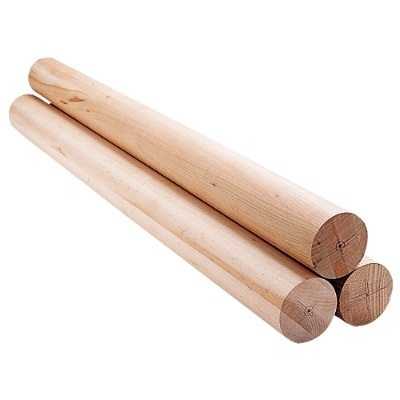

  • Традиционный материал для их изготовления — береза. Волокна должны быть расположены параллельно оси; сучки и косослой — под строгим запретом.

Древесина должна быть твердой и не иметь выраженных дефектов.

Вывод

В статье мы затронули лишь наиболее популярные способы стыковки. Как обычно, видео в этой статье подтвердит все вышесказанное. Успехов в строительстве!

Добавить в избранное Версия для печати

1brus.ru

Соединение бруса в углах: 9 основных вариантов

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных  технологий. Так порой  хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных  домов худо-бедно известна каждому. При  желании таковой можно смастерить и своими  руками.

Главное не напортачить с углами. Ведь  соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так  давайте  же присмотримся к ним повнимательнее.

Содержание

  1. Требование к угловым соединением
  2. Как соединить брус на углах

Требование к угловым соединением

Перед тем как браться за какую-либо  работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило  касается и угловых соединений.

А требований тут на самом  деле всего  два:

  • Надежность
  • И не продуваемость

С первым просто. Если брусья не будут между собой  держаться в углах, домик имеет все  шансы развалиться, ведь на стены  в обязательном порядке  действуют  не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором  требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не  лишены логики, вот  только  реализовать их  пытались далеко не одним способом.

Как соединить брус на углах

Хорошо владельцу каркасного дома. На углах никаких  заморочек. Но если  хотите построить сруб, придется выучить не один вид всевозможных стыковок, пока не облюбуете  по душе. Начнем с тех, которыми пользовались  еще на Руси.

Угловые соединения с остатком

Самыми древними и одновременно  самыми надежными считаются угловые соединения с остатком. Это такой вид стыковки, когда на углах стен остаются своеобразные  «хвосты» Такие можно увидеть на любой картинке, где изображена Русская изба. Наши деды  знали, как нужно  строить.

Помимо того, что соединения с остатком  по праву считается самим надежным, так оно еще и лучше всего защищено  от промерзания. Не абы какой  плюс в пользу находчивости предков.

Односторонний паз

Рассматривая основные виды рубки углов, начинать всегда следует с «Одностороннего паза». Это, на самом  деле, достаточно  надежное соединение, между тем не заслужено  пользуется сомнительной  репутацией.

Некоторым, горе специалистам кажется, что при таком варианте стыковки, дерево фиксируется только по направлению  одного вектора, забывая при  этом, что уже следующий венец будет  удерживать конструкцию в строго перпендикулярной плоскости.


Двусторонний паз

Большинство же избушек изготавливались по принципу двустороннего паза.  В этом варианте, на каждом брусе делалось по  две зарубки в четверть  дерева, а потому каждый венец фиксировался  в двух направлениях. Но не в этом плюс.

Как показала практика, гораздо проще вырезать  два паза в четверть  толщины бруса, чем  один в его  половину.  А это в свою  очередь  положительным образом влияет  на скорость всего строительства.


Правда есть еще более надежное и витиеватое соединение в четыре четверти, где пазы отбираются на каждой грани, но на практике оно себя не оправдало. Мороки много, а пользы ничуть не больше чем у двух предыдущих вариантов.

Угловые соединения без остатка

И все же, как бы ни прочны были и красивы выше рассмотренные углы, в современном строительстве они применяются не часто. Уж больно выступающие венцы  ограничивают  варианты будущей фасадной отделки, а она вовсе не обязанная быть деревянной. Сегодня брусовый дом можно обшить  хоть  бы и керамогранитом. Никто и не догадается что под ним ель.

Встык

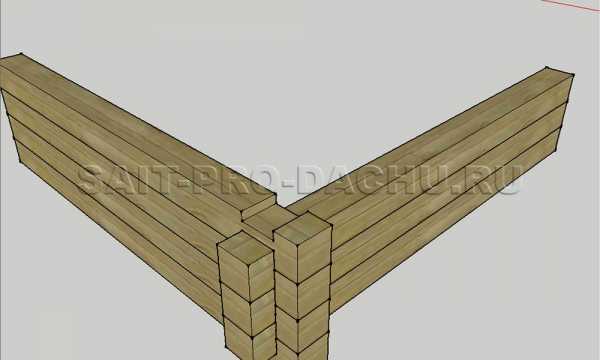

Самым простым из всех возможных вариантов является соединение встык. При таком ровно срезанный торец бруса подгонялся вплотную под  его  боковую  грань, а чтобы стены не расползались, узел  дополнительно еще можно было зафиксировать и металлическими скобами.

Все просто и понятно, вот  только таким образом мастерить  можно разве что  сарай. Как угловые  щели тут не конопать, как ни герметизируй, а промерзать они будут  обязательно.


Встык с фаской

Более современным и добротным считается соединение встык с фаской. В этом случае в обоих  элементах узла прорезается  по одному пазу, под фаску.

А поскольку брус в доме укладывается в разбежку, то и фаска с каждым рядом будет  менять свой вектор.

Тут можно уже обойтись и без скоб, но теплее  от  этого соединение, увы, не становится. Да и хлопот со всеми  этими вставками немало.

В полдерева

А вот узел в полдерева уже можно  отнести  к наиболее распространённым  современным видам угловых соединений.


Сбитое при таком  запиле нагелями  дерево хорошо  держится кучи, в нем меньше появляется щелей, как результат и сквозняков практически нет. Конечно, и  этот вариант  требует  постоянного  ухода и ежегодного ремонта, но в меньшей степени, чем два предыдущие.

Некоторые умельцы, правда,  пытались, улучшить этот узел,  добавив в него фаску, но на деле овчина получилась  гораздо  дешевле вычинки.

В лапу

Довольно интересным выглядит и соединение в лапу. Оно  немного похоже на то, что мы только что  рассматривали, но продуманные косые  запилы делают  узел  абсолютно статичным.  Выполненным по данной технологии углам не чего боятся  даже небольшой сейсмической активности.


Ласточкин хвост

А вот среди  строителей  беседок, заслуженной популярностью  пользуется доставшийся нам по наследству от предков «ласточкин хвост». По прочности он не уступает даже  сверх надежным соединениям с остатком. Но в отличие от последних, позволяет обустраивать вокруг себя вентилируемый фасад.


Теплый угол

Но все же что  ласточкин  хвост, что соединение в лапу, довольно  сложны в исполнении и требуют  от строителей не дюжего плотничьего  мастерства, которым, если сказать по правде, сегодня обладают единицы. А потому в большинстве случаев при постройке современных  деревянных домов  вы увидите угловое соединение шип-паз,  которое в народе еще называют  теплый угол.


Как видите, вырезать такой узел довольно просто, тем более он  не требует  точной подгонки. Все  щели  заделываются уплотнителем и никаких сквозняков. Ну, а для особо привередливых, мастера немного усовершенствовали соединение, добавив туда  элементы ласточкиного хвоста и сделав его неразрывным.

Коренной шип

Но если  все выше описанные системы вам не подходят и вы хотите использовать в своем  тереме чего посложнее, да понадежнее ваш выбор непременно  остановится на соединении «Коренной  шип». Описывать  его словами  бесполезно, тут  проще один  раз показать.


Впечатляет? А между тем  наши  деды и прадеды довольно часто использовали его в работе. Можно только позавидовать  их упорству.

Конечно, на этом  перечень  угловых узлов вовсе не заканчивается, а при желании вы можете к уже существующим придумать и парочку, от себя. Но чтобы понять саму идею таких  соединений достаточно  будет и вышеизложенного материала.

Дерзайте. Учитесь. Осваивайте основы плотничьего мастерства вместе с нами.

А сейчас  до свидания и до скорых встреч на страницах  сайта про  дачу.

Василий Молька

sait-pro-dachu.ru

плюсы и минусы, разновидности и особенности их реализации

05 Июня 2018 2018-06-05

4647

Время чтения 9 минут

Прочитать позже
Отправим материал на почту
Распечатать

Проекты домов из бруса

Количество проектов 1524

  • 2 комнаты
  • 1 санузел
Проект Дома Кама-1.3К
  • 43.3² Общая площадь
  • 6 x 8м Площадь застройки

от 412 361 р.

Срок возведения 33 дня

  • 3 комнаты
  • 2 санузла
Проект Дома SR-116
  • 61² Общая площадь
  • 5 x 8м Площадь застройки

от 482 878 р.

Срок возведения 90 дней

  • 5 комнат
  • 2 санузла
Проект Дома Амур-1К
  • 84.5² Общая площадь
  • 7 x 7м Площадь застройки

от 734 907 р.

Срок возведения 40 дней

Проект Дома Уют-1
  • 78² Общая площадь
  • 8 x 6м Площадь застройки

от 733 329 р.

Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла
Проект Дома Олеандр
  • 94² Общая площадь
  • 8 x 8м Площадь застройки

от 1 224 960 р.

Срок возведения 52 дня

  • 4 комнаты
  • 2 санузла
Проект Дома Тамерлан
  • 326² Общая площадь
  • 14 x 14м Площадь застройки

индивидуальный расчет

Срок возведения индивидуально

  • 2 комнаты
  • 1 санузел
Проект Дома Алабино
  • 77² Общая площадь
  • 12 x 7м Площадь застройки

индивидуальный расчет

Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел
Проект Дома Ольга
  • 100² Общая площадь
  • 7 x 7м Площадь застройки

индивидуальный расчет

Срок возведения индивидуально

  • 7 комнат
  • 4 санузла
Проект Дома Брют
  • 320² Общая площадь
  • 13 x 25м Площадь застройки

от 3 552 653 р.

Срок возведения 154 дня

  • 2 комнаты
  • 2 санузла
Проект Дома Илим
  • 41.2² Общая площадь
  • 8 x 6м Площадь застройки

индивидуальный расчет

Срок возведения индивидуально

  • 3 комнаты
  • 2 санузла
Проект Дома Ольга 10*10
  • 130² Общая площадь
  • 10 x 10м Площадь застройки

от 1 731 813 р.

Срок возведения 68 дней

  • 5 комнат
  • 3 санузла
Проект Дома Триумф
  • 345² Общая площадь
  • 14 x 16м Площадь застройки

индивидуальный расчет

Срок возведения индивидуально

  • 3 комнаты
  • 3 санузла
Проект Дома Сирень
  • 114² Общая площадь
  • 6 x 15м Площадь застройки

индивидуальный расчет

Срок возведения индивидуально

  • 3 комнаты
  • 3 санузла
Проект Дома Клязьма
  • 167² Общая площадь
  • 9 x 8м Площадь застройки

от 1 160 000 р.

Срок возведения индивидуально

  • 5 комнат
  • 3 санузла
Проект Дома Орхидея
  • 213² Общая площадь
  • 14 x 9м Площадь застройки

от 2 034 595 р.

Срок возведения 106 дней

  • 6 комнат
  • 3 санузла
Проект Дома Дунай 203
  • 200² Общая площадь
  • 12 x 10м Площадь застройки

от 3 307 000 р.

Срок возведения индивидуально

  • 5 комнат
  • 3 санузла
Проект Дома Иртыш-Б
  • 115.4² Общая площадь
  • 8 x 9м Площадь застройки

от 1 861 000 р.

Срок возведения 55 дней

Смотреть все проекты

История деревянного домостроения исчисляется тысячелетиями. Теплая, дышащая и легкая древесина всегда ценилась за свои качества. Несмотря на появление новых материалов и технологий, она традиционно считается лучшей для строительства жилых домов. Сруб выкладывают из горизонтальных венцов, соединенных между собой вырубленными или выпиленными замками. Главная задача при строительстве — обеспечить плотное прилегание всех элементов. Холодные углы — не такая уж редкая проблема деревянных зданий. Неутепленные зазоры служат прямым каналом для теплопотерь. Узел соединения угловых брусьев должен обеспечивать изоляцию помещений от окружающей среды. Такой вид конструкции получил название «теплый угол». Его выполняют несколькими способами. Монтаж узла проводят с помощью замков разнообразной формы, с малым количеством дополнительных скрепляющих деталей.

Соединение теплый угол

Брус в строительстве

Сруб возводят из профилированного или клееного бруса. Первый вид изготавливают из цельной древесины без разрушения структуры и использования клеев. Внешнюю сторону обрабатывают в виде ровной или выпуклой поверхности, с фаской или без нее. Внутренняя — обычно плоская, под отделку. Опорные грани имеют систему шип-паз, благодаря которой элементы прочно стыкуются. Профилированный материал удобен в работе, сечение имеет стандартные размеры. При строительстве деревянные балки не нужно подгонять.

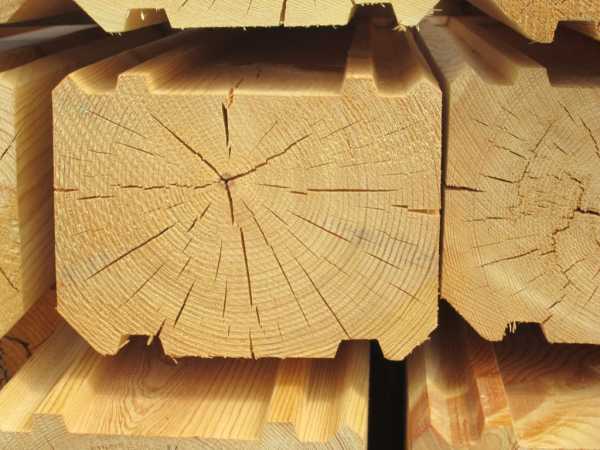

Цельный профилированный брус

Клееный брус, в отличие от цельного профилированного, состоит из склеенных тонких ламелей. Для выполнения стыков в заводских условиях выбирают пазы и просверливают отверстия. На строительной площадке остается только собрать готовые звенья, как конструктор.

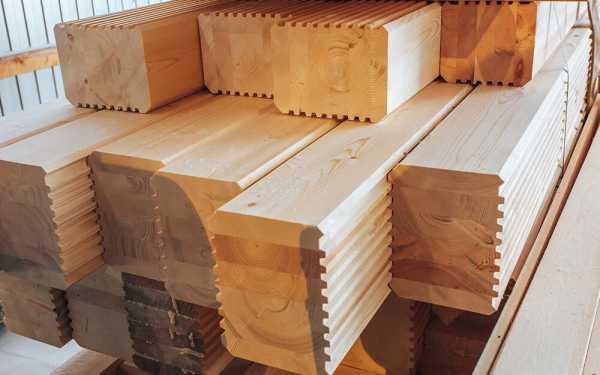

Клееный брус

Дома, сложенные из деревянных профилей, обладают преимуществами перед кирпичными или бетонными:

  1. Быстро возводятся, не требуют «мокрых» работ по замешиванию раствора или бетона.
  2. Легкие, не нуждаются в мощных заглубленных фундаментах, достаточно железобетонного ленточного основания мелкого заложения или «плавающей» плиты.
  3. Теплые, коэффициент теплопроводности древесины 0,09 вт/м°с, что сравнимо с характеристиками базальтовой ваты.
  4. Красиво сложенные деревянные здания гармонично выглядят на фоне зелени, природы, не требуют дополнительной отделки сайдингом, декоративными панелями, штукатуркой.
  5. Благоприятный микроклимат в помещении обеспечивается высокой паропроницаемостью древесины, в таком доме поддерживается оптимальная влажность воздуха.
  6. Качественный сруб прочен, устойчив и долговечен, срок службы не уступает сооружениям из камня.

Теплый угол — участок наиболее технологически сложных узлов. Из-за особенностей древесины усыхать, разбухать и коробиться стыки в местах пересечения элементов подвержены разнонаправленным напряжениям, образованию зазоров. Правильное выполнение сопряжения — залог того, что с течением времени не появятся сквозные щели, откуда будет задувать ветер и проникать сырость. Классификацию, типы конструкций и рекомендации по расчету размеров угловых соединений дает ГОСТ 30974-2002.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Виды соединений

Знать, что такое теплый угол, при строительстве дома из бруса должен каждый строитель. Проектная документация содержит необходимую информацию о конструкциях и размерах угловых соединений. Они выполняются в виде пазов и выступов различной формы. Два, три или четыре элемента связываются между собой и образуют прочную основу для укладки следующего венца.

Конструктивное решение узла может быть в виде:

  • соединения без остатка, когда элементы не пересекают границы стыка;
  • с остатком — брус, проходя через узел, выходит наружу;
  • встык — элементы примыкают и крепятся скобами, нагелями, накладками;
  • Т-образные — сопряжение стены и простенка.

Пазы в деревянных профилях выбирают с помощью бензопилы, лобзика, ручного чашкорезного станка.

Т-образные соединения

К соединению звеньев предъявляют требования:

  1. Легкость исполнения.
  2. Прочность.
  3. Минимальные теплопотери.

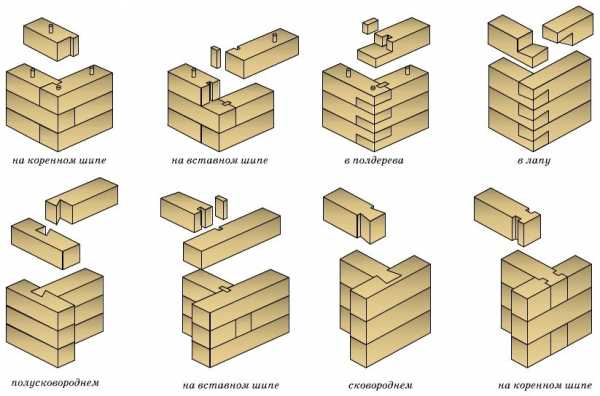

В строительстве деревянных домов применяют типы угловых соединений:

  • в «чашку»;
  • в «лапу»;
  • на прямоугольных шпонках;
  • на шпонках «ласточкин хвост»;
  • с коренным шипом;
  • в «обло» — с одно-, двух- или четырехсторонним замочным пазом;

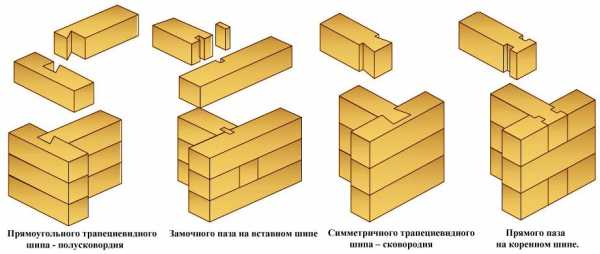

  • открытым или закрытым «сковороднем» — трапециевидным симметричным шипом;
  • открытым или глухим «полусковороднем — прямоугольным шипом.

Способы соединения бруса

Необходимая теплоизоляция соединения достигается не только конструктивным решением стыка, но и применением утеплителей:

  • эластомерных и полимерных ленточных материалов;
  • пакли;
  • мха;
  • джута;
  • льноволокна;
  • пенных или силиконовых герметиков.

Их помещают в выемки профилированных брусьев, пазы замков, швы между венцами.

Древесина для строительства дома должна быть хорошо просушена, иметь влажность не более 20%. Это основное условие для прочности и надежности конструкции. После заготовки элементов их обрабатывают антисептиком, чтобы все пропилы получили защитное покрытие.

Посмотреть, как осуществляется соединение бруса в теплый угол, можно в этом видео:

Это может быть интересно! В статье по следующей ссылке читайте про шлифовку бруса.

Соединение встык

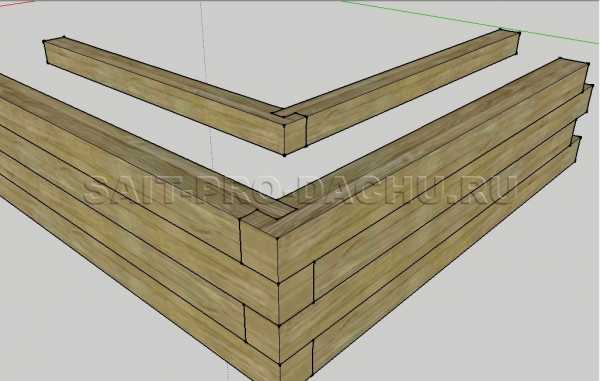

Самая простая конструкция узла. Соединение встык осуществляется с помощью металлических шипованных пластин, уголков. Их закрепляют скобами или гвоздями. Торец профиля тщательно выравнивают, чтобы обеспечить плотное прилегание.

Снаружи соединение утепляют, чтобы ветер и холод напрямую не проникали в зазор. Для этого по торцу примыкающего бруса прокладывают теплоизолятор.

Соединение встык

Такое сопряжение звеньев применяют, если предполагается утепление наружных стен и обшивка.

Сначала обязательно конопатят щели, так как профильная древесина склонна к высыханию. Утепление проводят по поверхности стены, сверху укладывают гидроветрозащитную мембрану, монтируют наружную отделку.

Соединение встык быстро выполнить, но для качественного теплого угла в доме из бруса оно не подходит. Слишком много дополнительных операций нужно проделать, чтобы обеспечить его теплоизоляцию. Такой способ используют для возведения хозпостроек и других неответственных сооружений.

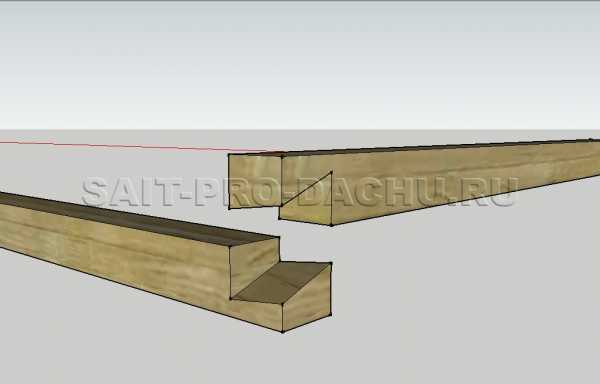

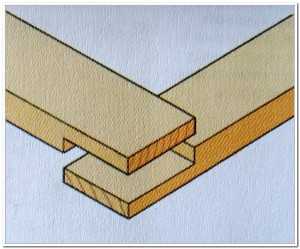

Встык со шпонкой

Это усиленное соединение встык двух элементов, в торце и в боковой части которых выбирают отверстия по форме шпонки, глубиной 0,2-0,3 от толщины бруса. Крепеж изготавливают из древесины твердых пород — ясеня, дуба, осины.

Встык со шпонкой

Шпонка может иметь прямоугольное сечение или форму ласточкиного хвоста с расширениями к краям.

При креплении прямоугольным элементом достигается прочность конструкции в одном направлении. «Хвост ласточки» лучше фиксирует брусья, но требует точности при выборке пазов и подготовки шпонки.

С коренным шипом

Соединение получило название «теплый угол», брус в таком узловом креплении меньше подвержен смещениям. Нарушение структуры дерева здесь минимально, а защитой от проникновения холодного воздуха служит шип на внутренней поверхности сопряжения.

Пиломатериал предварительно подготавливают:

  1. На одном торце выпиливают выступ длиной, равной 0,2 толщины бруса, прямоугольный или с расширением к краю («полуласточка»).
  2. На второй детали выбирают паз с небольшим зазором для свободного вхождения коренного шипа.

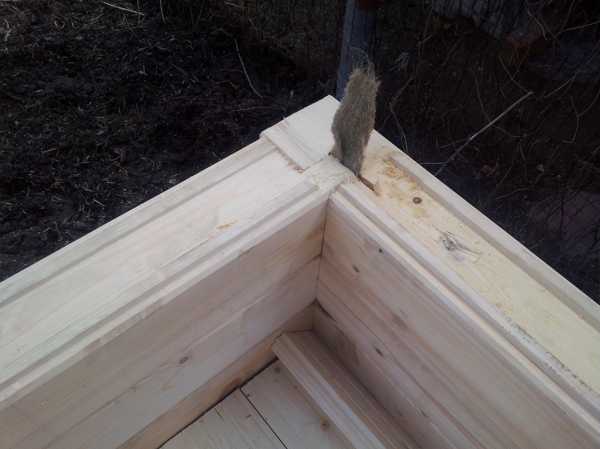

  3. В паз помещают тонкий слой утеплителя, например, льноджутовое полотно.

Вставляют шип в выемку, длинным нагелем скрепляют узел с нижерасположенным венцом.

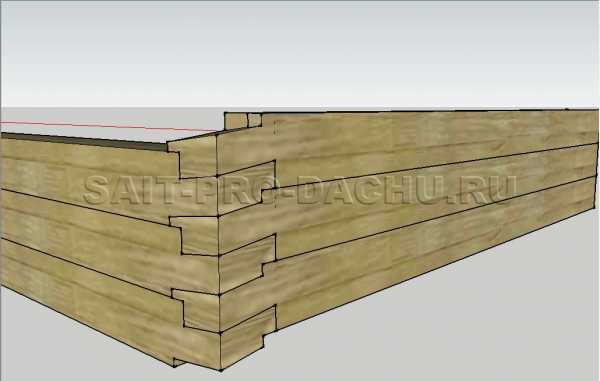

С коренным шипом («ласточкин хвост»)

Разновидность узла с коренным шипом — соединение «ласточкин хвост», или «сковородень». Чаще всего применяют для Т-образных сочленений стен и перегородок. Шип и паз имеют трапециевидную форму. Выступ вырезают в средней части торца бруса. Для разметки используют специальные шаблоны подходящего размера.

Сруб с укладкой венцов в «теплый угол» равномерно усаживается, брусья при колебаниях влажности в стыках не расходятся.

Это может быть интересно! В статье по следующей ссылке читайте про краску для имитации бруса снаружи и внутри помещения.

Соединение «в лапу»

Крепление применяют для сращивания угловых звеньев и выполнения Т-образных сопряжений стен. На торцах выпиливают горизонтальные выступы в форме сложной трапециевидной призмы — «лапу». Стыки в узле расположены в 4 наклонных плоскостях.

Соединение «в лапу»

Такой вид сопряжения надежно скрепляет угловые звенья, препятствует их расхождению как внутрь, так и наружу. Теплозащиту стыка выполняют прокладкой изоляторов.

Соединения с остатком

Колоритный вид сруба, сложенного с выпусками бруса по углам, компенсирует издержки от перерасхода материала. Соединения с остатком выполняются различными способами:

  • В нижнем венце выбирают паз для укладки верхнего в форме половины сечения пиломатериала. Это односторонний узел в «обло» или в «полдерева».
  • Двухсторонний замок предполагает пропил выемки снизу и сверху. В каждой детали уже есть гнездо для установки следующего венца.

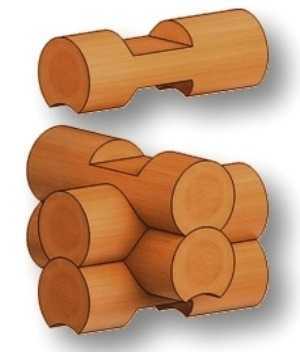

  • Четырехстороннее соединение в «обло» отличается от остальных выборкой пазов на всех поверхностях бруса. Такая форма придает устойчивость конструкции даже без применения нагелей.

Сборка бруса в «обло»

Венцы, уложенные способом в «обло», смещены в углах на половину высоты.

Соединение бруса в теплый угол — преимущества и недостатки

Основное преимущество такого способа рубки дома — отсутствие продуваемых и промерзаемых щелей. Не нужны дополнительное утепление фасада и дальнейшая наружная отделка стен.

При сборке дома шипы и пазы соединительных узлов выполняют вручную. Это, пожалуй, единственный недостаток такого вида строительства.

Готовые комплекты из клееного бруса лишены этого минуса. Все элементы заранее обработаны под удобный монтаж и сборку узлов. Венцы промаркированы согласно рабочих чертежей. На строительной площадке дом возводят за несколько дней, пользуясь инструкцией с разработанной схемой.

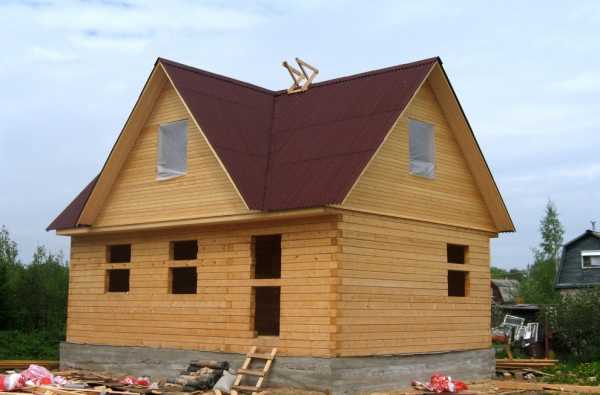

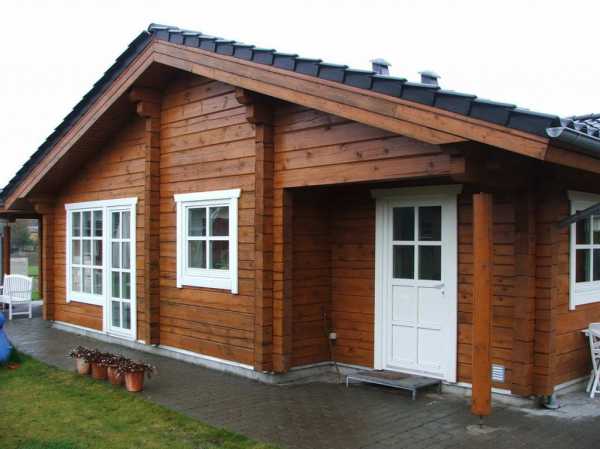

Дом из бруса с соединением углов с остатком
Это может быть интересно! В статье по следующей ссылке читайте про профилированный брус.

Итог

Укладка бруса в «теплый угол» требует значительных усилий, высокой квалификации мастеров и материальных затрат. Но это быстро окупается экономией на отоплении жилья.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Соединение бруса в углах: способы, схемы, фото, видео

Если вы решили ставить сруб сами, вам необходимо задуматься о соединение бруса в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Содержание

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

  • с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
  • или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

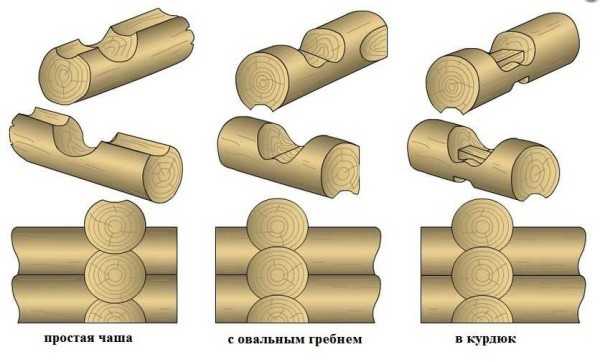

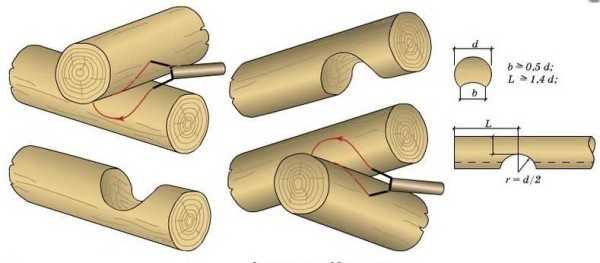

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

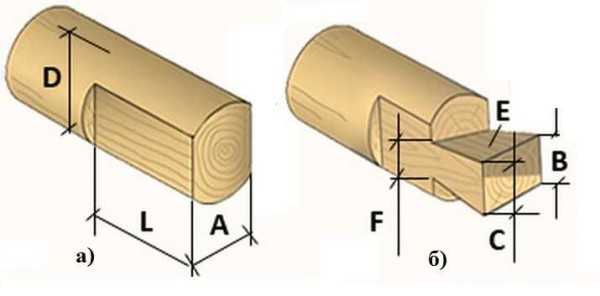

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

  • Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
  • Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по ½ значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
  • Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
  • Берем соответствующие размеры из таблицы и размечаем их на болване.
  • Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

    Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

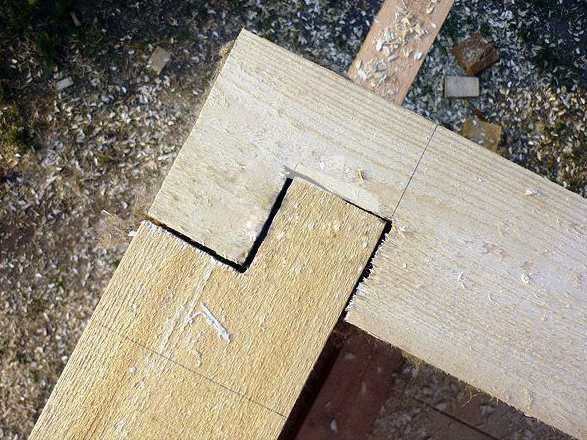

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

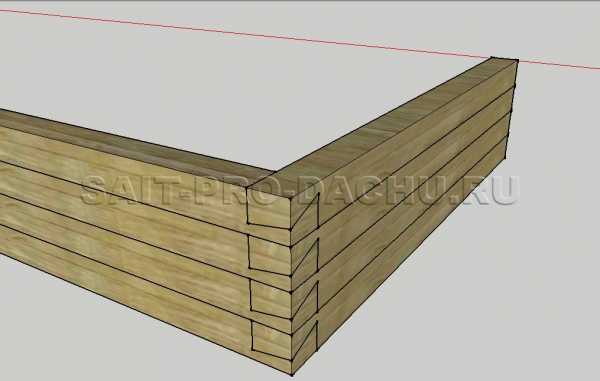

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

bannyi-den.ru

немного информации о видах и способах соединений

Все большее количество людей, решившихся на строительство собственного дома, отдают предпочтение натуральным материалам – в частности, строительству домов и прочих надворных построек из лесоматериалов.

Наиболее популярен в современном строительстве обычный или профилированный брус — он гораздо удобнее в работе, имеет стандартное сечение и не требует специальной подгонки. Дома, построенные из деревянного профилированного бруса, ничем не отличаются от срубленных домов из круглых бревен – углы из бруса крепятся по тому же принципу.

Главным условием прочности и долговечности таких построек все так же является правильное угловое соединение бруса при поднятии стен постройки.

Виды углов в срубе

Существует два основных вида углов сруба из деревянного бруса:

  1. «без остатка»
  2. «с остатком».

Они различаются по способам соединения, прочности и экономичности.

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Главные требования к угловым соединениям в деревянном срубе

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

  1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
  2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

Виды соединения в углы без остатка

Основное преимущество этого способа поднятия углов – его экономичность. На возведение сруба с углами без остатка требуется значительно меньшее количество материала, поскольку концы деревянных деталей не выступают за границы углов сруба.

Существует много способов выведения углов без остатка. Можно выделить четыре основных:

  1. «В стык»;
  2. Соединение «вполдерева»;
  3. С коренным шипом;
  4. Крепление с использованием шпонок.

Способ укладки углов без остатка называют еще креплением «в лапу».

В стык

Самым простым из видов крепления «в лапу» является соединение деревянных частей «в стык».

Этот вид крепления не требует дополнительной обработки пиломатериалов. Бревна укладываются торцами друг к другу и скрепляются между собой вспомогательным крепежом. В качестве крепежа используются шипованные пластины, гвозди, уголки или скобы.

Т-образные углы укрепляются металлическими уголками – так значительно сокращается время на строительство. Однако нужную герметичность углов в этом случае можно достичь лишь при идеально ровном брусе без геометрических изъянов.

Важно: металлический уголок не рекомендуется применять для крепления угловых соединений профилированного или клееного бруса – в данном случае он будет виден, и стены потребуют дополнительной отделки.

Крепление «в стык» не обладает необходимой надежностью для капитальных построек. Оно не обеспечивает максимальную прочность строения и его герметичность. Поэтому не стоит применять его при возведении жилого дома – этот вид скрепления деревянных угловых деталей больше подойдет для хозяйственных построек.

C коренным шипом

Соединение с коренным шипом, или «теплый угол», позволяет предотвратить смещение стен и проникновение в помещение сквозняков.

При этом способе лес загодя подготавливается особым способом:

  1. На одном из соединяемых брусьев обрезается край таким образом, чтобы образовался шип, равный по длине 1/3 его толщины. Шип должен иметь прямоугольную форму с небольшим расширением к наружному краю.
  2. На поперечном брусе вырезается соответствующий паз с небольшими зазорами для свободного вхождения шипа одного бревна в паз другого. Щели между пазом и шипом герметизируют утеплительными материалами.
  3. После того как шип вставлен в паз, деревянные части следует укрепить между собой нагелями.

На шпонках

Углы сруба на шпонках – усовершенствованная разновидность крепления «в стык».

При этом на торце одного сопрягаемого бруса и на соответствующей поверхности другого вырезается выемка; при их соединении в угол образуется общий паз, в который вставляется шпонка. Этот способ может придать прочность и герметичность конструкции только в одном направлении.

Чтобы обеспечить максимальную прочность соединения и герметичность в обоих направлениях, шпонку изготавливают в форме ласточкина хвоста, где ее середина более узкая, чем расширяющиеся краевые грани. Таким же образом вырезаются и пазы в брусьях. Довольно сложный способ, требующий скрупулезности и точности при подготовке пазов и изготовлении шпонки.

“Вполдерева”

Крепление «вполдерева» также требует дополнительной обработки сопрягаемых частей дерева.

Торцы обоих сопрягаемых деталей спиливаются до половины толщины, обеспечивая необходимую плотность стыковки. Дополнительно между собой бревна закрепляются с помощью нагелей. При этом обязательно следует утеплить образовавшиеся пазы паклей или другим строительным уплотнителем.

Углы «с остатком»

Основным недостатком крепления «с остатком» в деревянном срубе является повышенный расход дерева.

К преимуществам таких углов можно отнести:

  1. Высокая герметичность соединений, не дающая возможность проникновению внутрь строения воздуха извне.
  2. Строения, срубленные из дерева в углы «с остатком», отличаются высокой прочностью соединения и выдерживают даже землетрясения средней силы.

Крепление при укладке в угол «с остатком»

Самым распространенным способом при укладке углов «с остатком» является угловое соединение брусьев «в чашу».

Для этого на концах брусьев вырезаются выемки, позволяющие укладывать поперечные бревна друг на друга достаточно плотно, венец за венцом, образуя замок. Эта технология проста в выполнении и надежна в эксплуатации. Благодаря простоте соединения, его широко применяют и для крепления профилированного бруса.

А – простая чаша в полдерева Б – в «курдюк» В – в «охряп»



Замочные пазы для такого типа крепления могут быть выполнены в трех видах:

  1. Однострочные
  2. Двусторонние
  3. Четырехсторонние

Однострочные пазы

В верхней части каждого из угловых брусьев делается перпендикулярная выемка (обло), по ширине равная сечению перпендикулярного бревна. При этом деревянные детали укладываются в угол поочередно, чашей кверху. Таким способом происходит их укладка в своеобразный замок.

Двусторонний пазовый замок

В данном случае пропилы делаются в верхней и нижней плоскостях брусьев на глубину около ¼ части их высоты. Это очень качественный замок, но его подготовка требует скрупулезности в работе плотника, чтоб избежать трещин и сколов дерева при его подготовке или укладке.

Четырехсторонний пазовый замок

Для четырехстороннего пазового замка пропилы бруса делаются со всех четырех сторон. Это намного увеличивает надежность крепления и плотность укладки венцов между собой. Однако подготовка строительного деревянного материала таким способом требует точности и аккуратности.

Итак, мы ознакомились с основными видами угловых соединений бруса в деревянных срубах. Учитывая особенности, преимущества и недостатки каждого вида, можно без ошибки выбрать именно тот вариант крепления, который приемлем именно для вашего строения – будь то баня, жилой дом или хозяйственная постройка. Имея необходимый багаж знаний и немного опыта, можно без опаски приступать к возведению своей будущей постройки. Удачи вам!

brusgid.ru

Соединение бруса в углах: основные способы

Частные застройщики в последнее время при выборе материала для строительства дома все чаще отдают предпочтение дереву. И это не только дань моде на экологически чистое жилье — это еще и генетическая память о поколениях предков, на протяжении тысячелетий строивших деревянные дома.

Дома из бруса пользуются большой популярностью не только благодаря экологичности, но и простоте монтажа.

Есть еще один немаловажный аспект. Древесина сегодня относительно дешевый строительный материал, вдобавок он легче по отношению к таким распространенным материалам, как кирпич или разнообразные блоки, из-за чего деревянному дому не нужен массивный фундамент. Поэтому выбор дерева в качестве строительного материала для дома — это еще и существенная экономия средств. Но сегодня вследствие научно-технического прогресса в строительстве домов на смену традиционному бревну все чаще приходит новый строительный материал — деревянный брус. В обоих случаях строительство дома предполагает одну технологическую операцию — возведение сруба, но способы угловых соединений для бревна и для бруса несколько различаются, хотя и имеют общую основу.

Основные виды углового соединения бруса

При возведении дома из бруса, очень важно правильно выполнить соединение материала.

Угловое соединение — важнейший элемент конструкции дома. Поэтому, прежде чем приступить к работе, нужно иметь четкое представление не только о том, как его устроить, но и какие требования к такому соединению предъявляются. Таких требований два.

Первое — угол должен быть прочным. Понятно, что правильно уложенные венцы должны оставаться на месте под собственной тяжестью. Но уложенные венцы, и в первую очередь в местах угловых соединений, в любом случае будут иметь дело с естественной деформацией дерева, обусловленной воздействием окружающей среды. Поэтому уложенный угол при деформации ни в коем случае не должен разойтись, образовав щель. Второе важное требование: угловое соединение должно быть герметичным, особенно в жилом доме или бане.

Ведь вряд ли хозяева таких построек будут рады сквознякам в углах. В строительстве сруба есть неписаное правило: вероятность появления сквозняков тем меньше, чем сложнее тип углового соединения. Но если речь идет о постройке сарая или амбара, то высокой герметичностью угловых соединений в этом случае можно пренебречь.

Электролобзик понадобится для того, чтобы вырезать пазы в брусе.

В строительства дома из бруса, как и дома из бревна, различают два вида угловых соединений: с остатком и без остатка. При соединении бруса в углах без остатка углы дома получаются традиционно ровными, при угловом способе соединения с остатком торцы венцов на некоторое расстояние выходят за плоскость стены.

Способ соединения без остатка считается более экономным, ведь в этом случае на строительство дома идет меньше материала. Но при способе соединения угла с остатком общая конструкция сруба получается более устойчивой, а углы теплее, что для жилого помещения очень важно.

Для рубки угла дома, независимо от выбранного способа и типа соединения бруса, понадобятся:

  • топор,
  • электролобзик (при его отсутствии можно воспользоваться ножовкой, но, учитывая объем работ на всех четырех углах, длительность возведения сруба значительно увеличится),
  • молоток,
  • долото,
  • киянка.

Вернуться к оглавлению

Угловое соединение «с остатком»

Угловое соединение «с остатком» чаще всего выполняется с помощью замочного паза «в обло». Такой паз может быть односторонним, двухсторонним и четырехсторонним. Но во всех случаях он делается не в торце, а на расстоянии 2 или 3 поперечных сечений от края торца. Ширина сделанного паза должна соответствовать поперечному сечению бруса.

Ширина паза должна полностью соответствовать поперечному сечению бруса.

Самый простой способ такого крепления — в полдерева. Это способ с односторонним пазом, при котором с верхней стороны делается поперечный пропил на глубину в половину толщины бруса. В этот паз под прямым углом вставляется верхний венец, и так, поочередно перевязывая укладываемые венцы, рубят угол дома из бруса. Венцы для большей прочности скрепляются между собой скобами.

При устройстве двустороннего паза пропилы делаются не с одной, а с двух сторон, но на меньшую глубину — на четверть толщины сверху и четверть снизу. Сложенная вместе, общая глубина пропила будет все та же — в полбруса.

Выполняя четырехсторонний замковый паз, пропилы делают со всех четырех сторон. В этом случае пазы делаются на четверть толщины сверху и снизу продольные, а с боков на четверть ширины поперечные. Поперечные пазы значительно упрощают сборку дома из бруса, так как их укладка во многом схожа со сборкой конструктора. И поскольку при таком способе крепления за счет поперечных пазов укладка бруса выполняется намного плотнее, то прочность всей конструкции получается значительно выше, чем при первых двух способах.

Вернуться к оглавлению

Угловое соединение «без остатка»

Угловое соединение без остатка.

Соединение «без остатка» выполняется с помощью соединения «в лапу». Оно может быть выполнено встык, на шпонках или на коренных шипах. Независимо от выбранного типа соединения, крепление брусьев «без остатка» подразумевает дополнительную фиксацию уложенных в углах венцов.

Самый простой способ соединения бруса «без остатка» — это соединение встык. При нем брусья в углу соединяются торцами друг к другу и фиксируются при помощи шипованных металлических пластин. Никаких других мер по их фиксации не применяется. Несмотря на то что это самый простой способ соединения бруса в углу, при строительстве жилых домов он практически не используется, поскольку с его помощью угол невозможно сделать теплым и герметичным.

При сборке углов с помощью шпонок крепление выполняют, используя специальные деревянные вкладыши твердых пород. При этом способе заранее подготавливаются пазы: в одном брусе — в торце, а в другом — сбоку, неподалеку от торца. Чтобы скрепить эти два бруса вкладышем (шпонкой), очень важно, чтобы при их стыковке эти пазы совпали. Установленная шпонка фиксирует торцы, не давая им перемещаться. По направлению установки шпонки такое крепление может быть поперечным, продольным или косым. Косое крепление — самое сложное в исполнении, но зато оно позволяет добиться более плотного и надежного соединения.

Распространенные виды соединения бруса.

Самый надежный и оттого наиболее применяемый способ сборки углов дома — с помощью коренного шипа. При нем на торце бруса делается паз, а на торце стыкуемого с ним вырезается шип. Шип осаживается в паз сверху. При соединении он должен плотно входить в паз. Но это не значит, что паз нужно строго подгонять под размеры шипа.

На самом деле паз должен быть чуть больше шипа, ведь для обеспечения большей плотности в паз при сборке обязательно закладывают льно-джутовое полотно или другой утеплитель. Помимо обеспечения нужной плотности, это значительно улучшает и теплоизоляцию угла. Для большей надежности крепления угла может выполняться в два или три шипа (и два или три паза соответственно).

Также для большей надежности крепления и устойчивости сруба каждый уложенный венец дополнительно укрепляют круглым деревянным нагелем диаметром 25-30 мм. Обычно нагели делаются в длину в 80% суммы высоты двух венцов. Но если речь идет не о жилом доме, иногда для ускорения сборки сруба практикуется фиксация одним нагелем сразу 3 венцов.

Отличительной чертой всех креплений по типу «шип в паз» является то, что между пазом и шипом обязательно нужно предусматривать вертикальные зазоры.

Они будут исполнять роль компенсаторов при усадке сруба.

Самый надежный способ крепления конструкции угла дома — это соединение бруса с помощью «ласточкиного хвоста». Называется он так потому, что шип в торце делается не прямоугольной, а трапециевидной формы, напоминающей хвост ласточки. Соответственно, под форму шипа подгоняется и паз на торце соединяемого бруса. Вставленный в паз шип не позволяет углу дома разъезжаться при усадке сруба вне зависимости от размеров деформации материала. К тому же он имеет лучшую воздухонепроницаемость по сравнению с другими способами крепления. Поэтому угол, собранный с применением «ласточкиного хвоста», по праву получил название «теплый угол».

Все виды угловых соединений подробно описаны в ГОСТе 30974-2002. Однако данные требования носят только рекомендательный характер. Окончательное решение должен принять сам застройщик, тщательно взвесив все плюсы и минусы каждого из видов и способов таких соединений.

Тепла и уюта вашему дому!

masterbrusa.ru

Виды соединения бруса в углах

На первый взгляд кажется, что технологии возведения дома из профилированного бруса или цельного бревна уже давно устоялись и ничего нового в этом направлении уже не придумать. Но стоит отметить, что с течением времени, устоявшиеся методики сборки все же претерпевают существенные изменения. Вот, например, классический способ углового соединения деревянного сруба, так называемое соединение «в чашку», благодаря появлению современного инструмента преобразовалось в более технологичное соединение «в лапу», однако, и такое соединение оказалось не без изъянов. На смену ему уже пришла новая схема, получившая название «в теплый угол».

Сборка углового соединения является наиболее ответственным этапом в процессе сборки деревянного сруба, кроме того он и наиболее трудозатратен. От того насколько качественно будет собран угол зависят практически все эксплуатационные характеристики дома, это и срок службы и подверженность короблению и деформации стен, а самое главное насколько теплым будет дом.

Каждый из нас на своем опыте убеждался, что в первую очередь зимой промерзают углы, а если такое случается, то бороться с этой проблемой достаточно сложно. Лучше всего об этом позаботиться на этапе строительства. Существует несколько способов добиться хороших результатов.



Характеристики, которыми обладает
качественное угловое соединение:



Тут все достаточно просто прочность, герметичность, эстетичность, технологичность и экономичность, вот те характеристики, что в первую очередь приходят нам на ум, но наиболее нам интересны:

Прочность. Известно, что брус фиксируется под давлением своего веса, а также давлением перекрытий и тяжестью кровли. Но, подобные соединения должны быть устойчивы к возможным изменениям линейных размеров бруса, а дерево, как известно подвержено деформации, возникающей при колебаниях атмосферной влажности и температуры воздуха. Уменьшить данный эффект возможно использованием бруса, предварительно просушенного до 18-25%, в отличие от материала естественной влажности, он будет создавать минимум проблем, как в процессе строительства, так и во время эксплуатации.

Герметичность. Одно из основных условий, для того мы и строим дом, что бы оградить себя от внешней среды, гуляющие сквозняки мало кому доставят удовольствие. Самое простое решение избежать сквозняка, это усложнить путь для прохождения воздуха сквозь соединения, т.е. мы должны сделать соединение деталей геометрически более сложным.



Виды соединения бруса в углах



При строительстве дома из бруса все виды угловых соединений можно разделить на два вида:

  1. Угол с остатком.
  2. Угол без остатка



Угол с остатком



Такое соединение может иметь различные названия: «в чашку», «в обло» или угол с перерубами. Что же именно представляет собой угол с остатком, — при строительстве сруба соединения формируют таким образом, что края бревен выходят за пределы стены. Стыковка же происходит за счет пазов – одно-, двух- либо четырехсторонних. В первом варианте сверху бруса делается надпил по ширине, который соответствует поперечному сечению верхнего сегмента. А при рубке двухстороннего паза такие же надпилы делаются, и сверху, и снизу, и по ширине, а равны они четверти от высоты пиломатериала.

Для увеличения прочности строения применяют четырёхстороннее соединение. В данном случае надпилы делаются с четырех сторон. Укладка бруса такой формы очень удобна, венцы в данном варианте располагаются друг над другом поперечно. Для того, чтобы обеспечить дополнительную герметичность угол наполняют утеплителем между венцами – это, как правило, льняная пакля или джутовый утеплитель.

Основные положительные качества углового соединения бруса с остатком:

Оно обладает высокой степенью надежности и не нуждается в дополнительной фиксации. При этом венцы, расположенные сверху надежно удерживают нижние путем давления собственной массой. Смещение любых элементов стен в данном случае становится невозможным, даже при сейсмических колебаниях.

Этот вариант соединения очень технологичен, готовить пазы на брусе возможно заранее в производственных условиях, а затем компактно собрать на объекте словно конструктор.



Основные минусы сборки углов сруба с перерубами:



  • В результате усыхания и усадки бруса после сборки могут появиться щели в угловом соединении, в данном случае паз может промерзнуть и продуваться. Организовать герметичность и утепление при этом почти не представляется возможным.
  • Происходит очевидный перерасход используемого материала, так как бревна, как правило, должны быть значительно длиннее самого строения.
  • И конечно же, выпирающие торцы существенно мешают внешней отделке дома
  • Торцы трескаются и требуют специальной обработки



Угол без остатка



При таком типе строительства дома используемые детали обрезаются точно в необходимый размер. Важно отметить, что стыковка в угловых частях производится таким образом, чтобы торцы располагались в одной плоскости. Такое строение получается более аккуратным и эстетичным. Применяется несколько способов соединения бруса в таких углах сруба. Но, как правило, лишь некоторые подходят для строительства жилых помещений.



«Встык»



Детали при данном способе укладываются стык в стык. Для соединения используется специально приспособленный для крепления элемент или же винтовая шпилька. Такой вариант постройки характерен для хозяйственных помещений. Сруб построенный данным способом, изначально не предполагает наличия высоких теплоизоляционных характеристик, поэтому такие помещения не предназначены для проживания в нем в холодное время года. Данное соединение углов, возможно применить для возведения дачного домика, который не претендует на круглогодичное проживание. Для улучшения теплоизоляционных характеристик данного вида соединения используют установку дополнительного шканта поперек соединительного шва.





«В полдерева»



Такой способ может значительно уберечь помещение от сквозняков, но все же данных характеристик недостаточно для постройки теплого жилища. Данный метод отлично показывает себя для строения дачных или легких садовых домиков.





«В лапу»



Проявляет себя как более модифицированный вариант предыдущего строения. Данный метод принято считать упрощенным вариантом классического способа углового соединения. В старые времена в лапу рубили из скобленого бревна. Данный способ подходит исключительно для первого венца и верхней обвязки, но ни в коем случае не годится для возведения стен, потому как обладает сквозной щелью.





«Ласточкин хвост»



Данный вид стыковки годится для бревна и бруса. Из-за специальной формы запила после насыщения дерева влажностью или же наоборот в процессе его усыхания детали соединения не меняет свою первоначальную форму, благодаря чему сохраняется защита жилых комнат от проникания холода. Чтобы ликвидировать щели их заделывают при помощи утеплителя, а затем обшивают снаружи.





«Теплый угол»



Недостатки, которые описаны в способах, приведенных выше совершенно отсутствуют при сборке «в теплый угол». Данное соединение более остальных подходит для профилированного бруса. На конце бруса вырезается специальный профиль, при соединении он полностью исключает возможность продувания углов. Для достижения совершенно плотного сопряжения, вырубается специальный паз. Он располагается внутри ствола, который используется для стыка, а на сопрягаемом торце бруса формируют шип, что обеспечивает отличную герметичность.

Данный вид соединения, который также именуют как «коренной шип» сохраняет стены от смещений, и обеспечивает непревзойденную защиту от ветра.

При данном типе сборки  щели также  требуют заделки при помощи утеплителя, а затем обшивки угла снаружи.



Если запланировано строительство не просто хозяйственной постройки, а именно помещения для постоянного проживания – следует выбрать наиболее подходящие для этого типы соединений углов – «теплый угол» или «ласточкин хвост». Второй вариант потребует от исполнителей  определенного мастерства, поэтому необходимо учитывать, что сборка в «ласточкин хвост» может потребовать дополнительных финансовых расходов.











ecobrus-sibir.ru
