Как сделать коптильню горячего копчения из металла своими руками

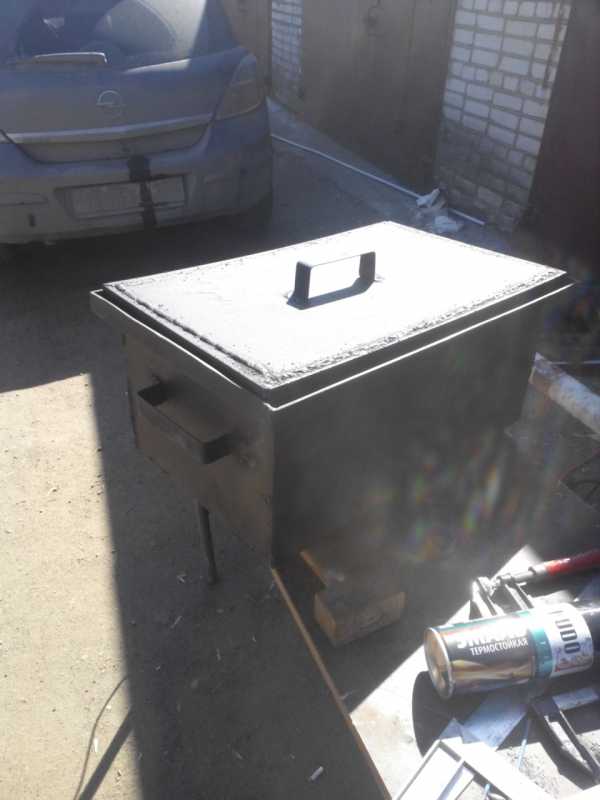

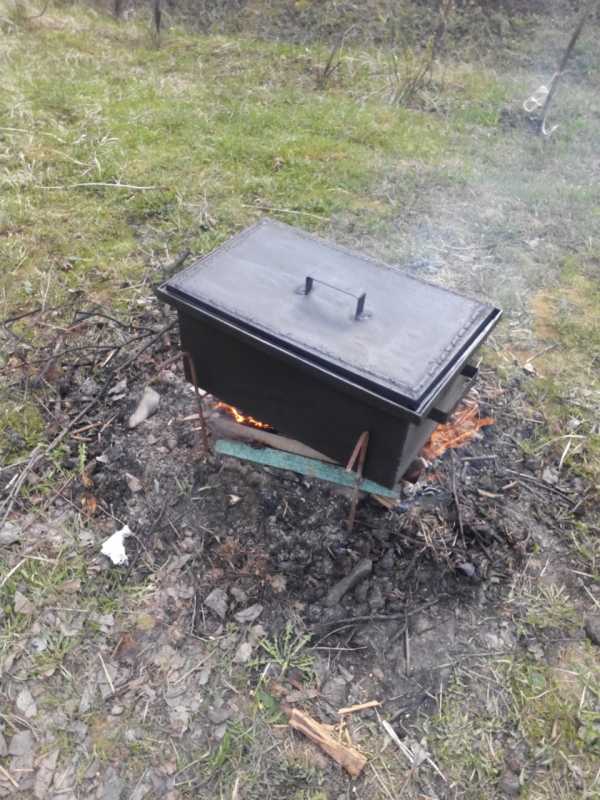

Коптильня горячего копчения с гидрозатвором сделанная из листового металла 2,5 мм своими руками. Пошаговые фото изготовления коптильни горячего копчения с гидрозатвором и термометром представлены далее. Коптильня горячего копчения предназначена для копчения мяса, рыбы, курицы и сала, одним из самых простых и доступных способов -это горячим копчением. Процесс длиться в основном не более часа ( в зависимости от исходного продукта) Коптиться быстро, выглядит аппетитно и очень вкусно)

Сделать коптильню горячего копчения можно из листового металла, в данном случае автор применил лист 2,5 мм от старой металлической двери которая у него лежала в сарае бесхозно,

Размеры в каждом индивидуальном случае конечно будут разные, но стоит учесть что внутри обязательно должна располагаться полочка для поддона сбора жира и пара полочек с решетками для укладки продукта (рыба, мясо итд)



Из металла сваривается металлический ящик с плотно закрывающейся крышкой. Лучше всего дополнительно сделать гидрозатвор, таким образом камера копчения будет полностью герметичной и не будет нежелательных воспламенений и подгораний.

Гидрозатвор сделать довольно просто, а именно по краю верхней части металлического короба наваривается уголок, тем самым образуя некую полость в которую будет заливаться вода  предотвращая выход дыма из коптильни.

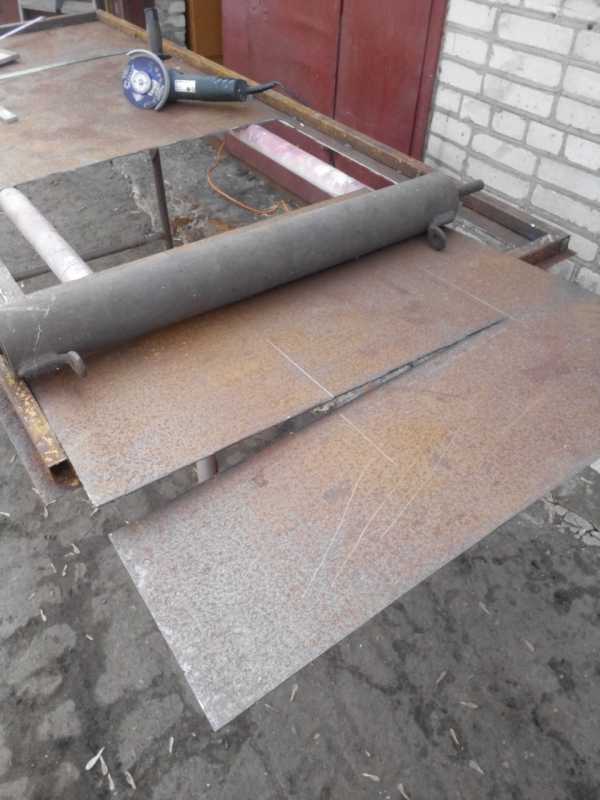

 Для изготовления коптильни горячего копчения понадобится листовой металл толщиной 2-3 мм, в данном случае автор использовал вообще старую дверь) оптимально 2,5 мм

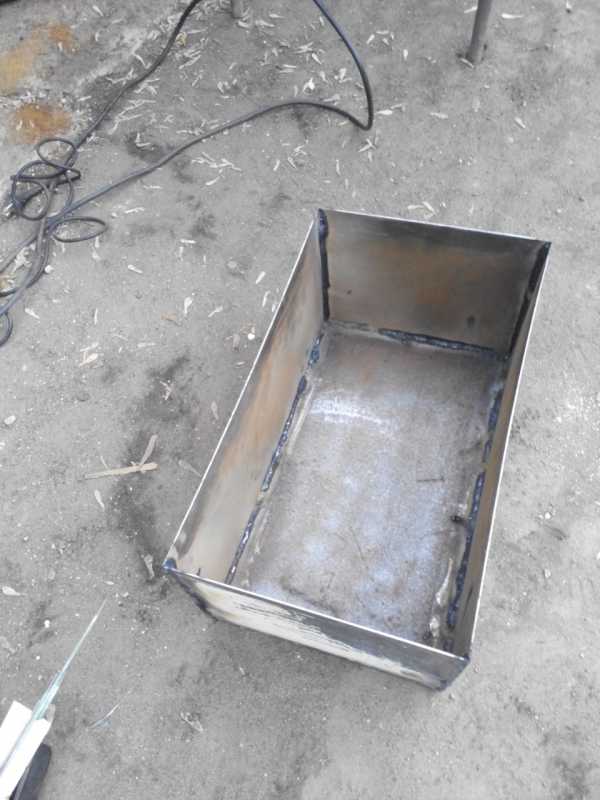

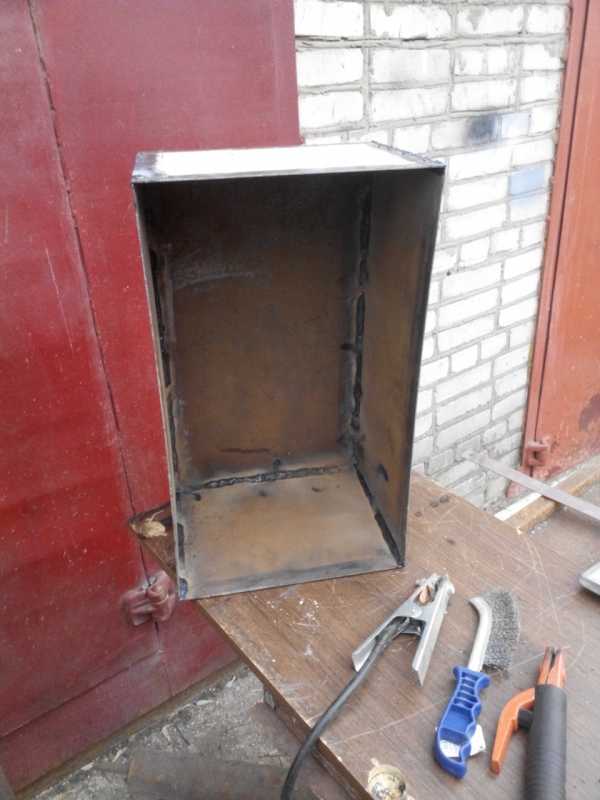

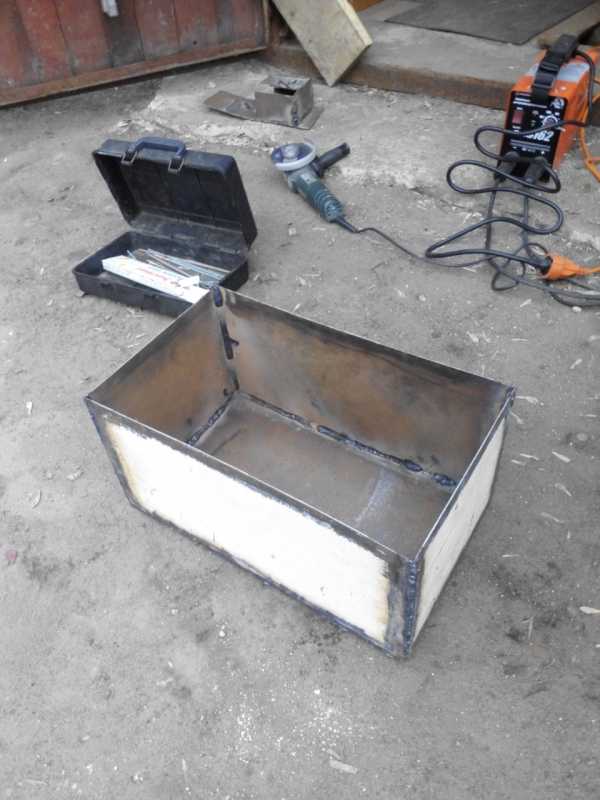

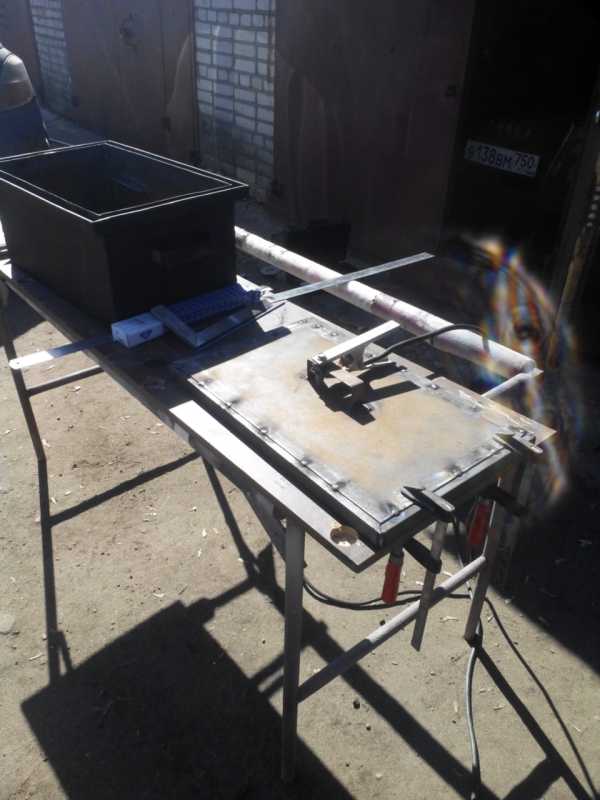

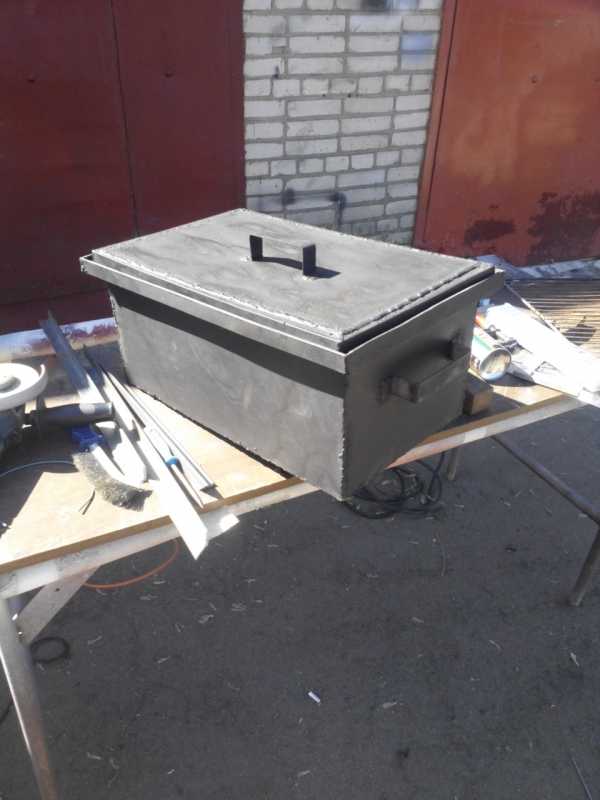

 Из вырезанных заготовок сваривается металлический короб.  Далее крышка, гидрозатвор и полочки.

Приятного аппетита 😉



www.samodelkindrug.ru

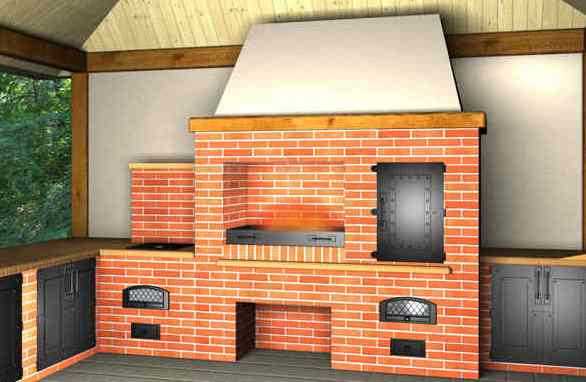

Мангал с коптильней из металла или кирпича своими руками: чертежи и фото

Мангал на своем дачном участке позволяет не только приготовить вкусную пищу, в качестве которой вы будете уверены, но и является отличным поводом собраться с друзьями за ужином или обедом и приятной беседой. Мангал-коптильня из кирпича – это не только удобный, но и довольно привлекательный вариант для участка, если к вопросу строительства подойти правильно. Очень часто кирпичному варианту предпочтительнее коптильня с мангалом или барбекю из металла. Работать с таким вариантом легче, сама конструкция выглядит просто и не требует особых усилий в проектировании, изготовлении и установке. Но если в приоритете печка, которая позволит изготавливать не только шашлык, но и копченое мясо, лучше все-таки выбрать работу с кирпичом.

Кирпичные конструкции могут отличаться отделочными материалами, внешними конструкциями, но принцип работы всегда будет одинаков. Если говорить об уже готовом варианте, то более в широком ассортименте представлен мангал с коптильней из металла. Но изготовить его можно и самостоятельно, поскольку, несмотря на привлекательность покупных готовых товаров, к минусам можно отнести немаленькую стоимость, что и толкает к самостоятельному изготовлению.

Содержание статьи:

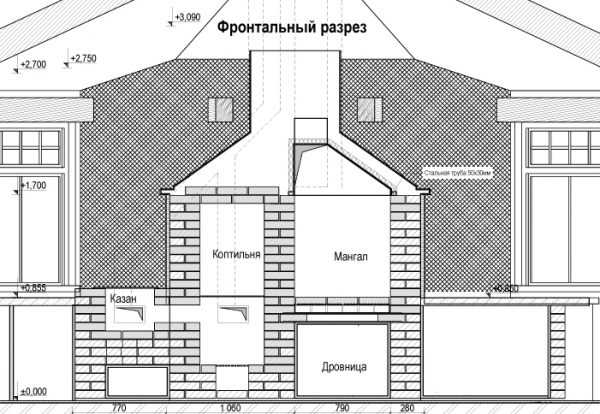

Проектирование с чертежами и фото

На первом этапе строительства вне зависимости от того, будет это мангал с коптильней из кирпича или металла, необходимо учитывать несколько основных элементов:

• размеры конструкции, стоит определить, на какое количество людей чаще всего будет готовиться еда;

  Для увеличения кликните по чертежу

• стационарный или разборный мангал;
• материал изготовления, какой материал изготовления будет выбран, зависит качество и глубина фундамента под постройку.

Поскольку более сложной и многоэтапной является задача соорудить мангал с коптильней своими руками из кирпича, поэтому тщательно нужно продумать и уделить внимание именно данному варианту постройки на вашем участке, ниже приведём для вас несколько чертежей с порядовкой и фото.

Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Перед тем как начинать работу, стоит определиться со всеми вытекающими функциями приготовления пищи, которые вы ожидаете от мангала, барбекю, коптильни, то есть 3 в 1 или даже 4 в 1, если туда добавить ещё и гриль. Вариант строительства из кирпича вполне позволяет создать сооружение, максимальное по своей функциональности, включая установку ещё и казана в мангале-коптильне. Это даёт возможность обеспечить блюдами на любой вкус довольно большое количество людей. Такая конструкция позволит приготовить на одном устройстве и домашние копчености и супы, и плов.

Сразу для себя стоит продумать и такие моменты, как дровяник, стол для разделки продуктов, полочки для посуды, подставку под кочергу, место для хранения шампуров и прочих материалов, которые вам понадобятся.

Как результат в конечном варианте коптильня и мангал из кирпича включают в себя следующие элементы: непосредственно мангал, очаг с камерой для копчения, камеру горения, дымоход, дополнительные элементы. Все дополнения компонуются необходимым способом на этой основе, и создается общая конструкция, которая в дальнейшем оформляется в соответствии с желаниями и предпочтениями хозяина. Исходя из конечного проекта, количества и общего веса всех строительных и отделочных материалов рассчитываются параметры будущего фундамента.

Как сварить коптильню из металла – инструкция с чертежами, фото и видео

Печь или мангал с коптильней из металла невозможны без крышки, которая удерживает дым для копчения. Крышка изготавливается разными способами:

• из двух половинок;
• откидная с одной половинкой;
• съемная модель;
• задвигающаяся.

Ножки могут быть совершенно разнообразной длины, все зависит от желания и размера коптильни. Рядом с жаровней можно обустроить столик, который изготавливается также из качественных материалов, поскольку находится в максимальной близости к мангалу.

На металлическом варианте мы сильно останавливаться не будем, но все же приведём несколько фото и чертежи с размерами.

Для увеличения нажмите на картинку

Видео в тему:

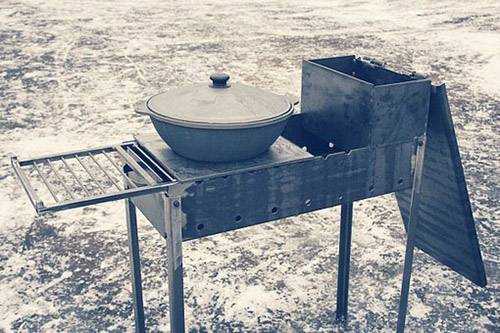

Ну и есть ещё такой интересный вариант с казаном, здесь сразу 4 в 1:

А также предоставим подробную видео-инструкцию, если для вас все-таки этот тип мангала предпочтительней.

На следующем видео вы можете увидеть все необходимые размеры:

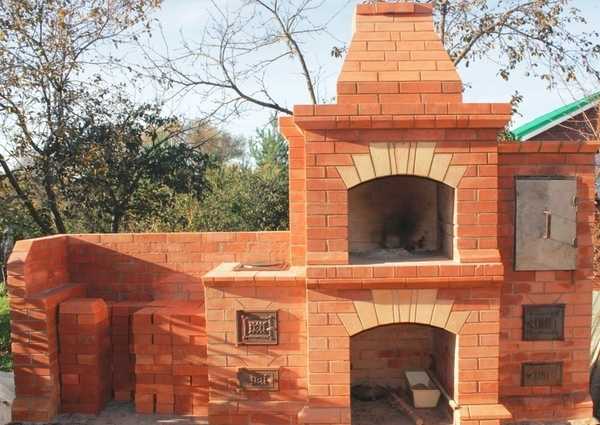

Этапы строительства мангала-коптильни и барбекю три в одном из кирпича своими руками

Несмотря на то что строительство кирпичного мангала с коптильней потребует больше времени и сил, конечный результат будет отличным. Качественная коптильня – это залог того, что ваши блюда всегда будут идеально и правильно приготовлены.

Фундамент – пошаговая инструкция

Даже небольшой по размеру кирпичный мангал с коптильней имеет большой вес, поэтому не стоит экономить на фундаменте и лучше сделать его армированным. Закладка фундамента не должна проводиться быстро, может потребоваться несколько недель для полного высыхания и затвердения. При нарушении технологии заливки и застывания в будущем он может потрескаться, что приведет к нарушению целостности всей конструкции.

Для правильного фундамента нужно разметить необходимый размер участка, вырыть котлован, глубина которого рассчитывается индивидуально, исходя из грунта и массы конструкции. Далее нужно подготовить опалубку, которая должна быть выше грунта на 5-10 см. Затем укладывается гидроизоляция, послужить которой может рубероид. На дно котлована насыпается влажный песок и вяжется армирующая сеть. Толщина прутьев обычно составляет 10-12 мм. Укладывать прутья надо на расстоянии около 10 см и связывать проволокой. Лучше сделать 2 сетки, которые будут равны площади котлована. Решетка из прутьев укладывается в котлован, затем заливается смесью из песка и цемента.

Универсальный вариант смеси изготавливается из песка и цемента в соотношении 3:1. Для более прочной смеси туда можно добавить щебень. Когда первый слой будет залит, ему потребуется не меньше суток для застывания, каждый последующий слой также требует просушки не меньше суток. Заливается котлован до края опалубки. Завершающий слой фундамента нужно выровнять при помощи уровня и изолировать от влаги пленкой. Когда фундамент полностью высохнет, можно приступать к основному этапу – строительству мангала-коптилки своими руками.

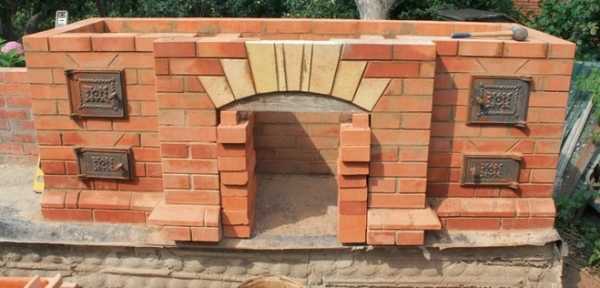

Процесс укладки кирпича

Кладка состоит из цоколя, поддувала, жаровни и дымохода. Универсальным вариантом будет использование красного печного кирпича, он достаточно устойчив к высоким температурам, а также к перепаду температуры и влажности в целом. Это является основным требованием, поскольку мангал располагается на улице и будет залогом того, что кирпич не потрескается ни от огня, ни от мороза зимой.

Для максимального удобства лучше составить схему кладки. Для мангала-коптильни из кирпича подойдет стандартный вариант укладки. Но если вы хотите сделать что-то оригинальное, лучше попробовать уложить кирпичи без использования цементной смеси и понять, насколько укладка требует сил и знаний, а также мастерства в работе.

Для смеси укладки используются песок, цемент и гашеная известь в следующих пропорциях 3:1:1. Первый ряд кирпичей нужно укладывать насухо, наметив для себя кладку, подгоняя размеры и стыковку, используя целые кирпичи и половины. Укладка насухо позволит создать идеальный ряд и не использовать в дальнейшем четвертинки, которые значительно могут продлить и усложнить выкладку.

Второй ряд кирпича укладывается, смещаясь так, чтобы стыки не совпадали. Укладка напоминает шахматный порядок. Это делается не только для визуального эффекта, но и позволяет конструкции быть крепкой при высыхании. Укладка начинается с угла, так стенки будут ровными и крепкими, постепенно заполняя пространство. Ровность ряда проверяется при помощи строительного уровня.

Внутри используем огнеупорный кирпич

Там, где начинается жаровня, устанавливаются уголки из прочного металла, на которых потом закрепляется база топки. Сама топка делается из металла с толстыми стенами. Для обеспечения притока воздуха часть кирпичей укладывается без раствора, в итоге всего две или три трещинки будут давать необходимый приток воздуха для быстрого и стабильного горения дров. Вот вам пример с полной порядовкой для наглядности:

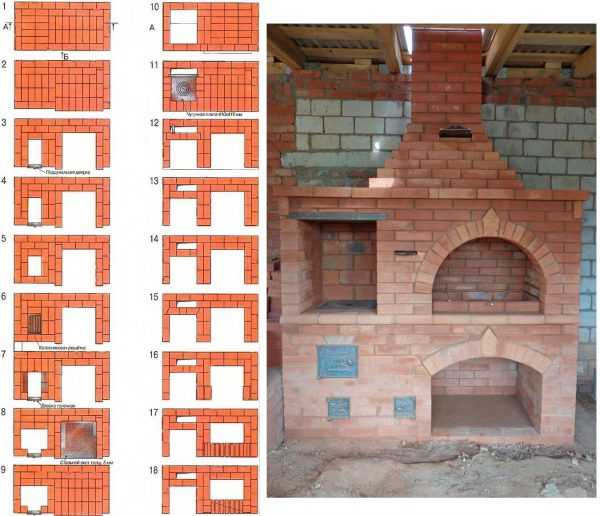

Для увеличения порядовки и фотографии кликните на схему

Следуя чертежу, выкладывается цоколь, стенки жаровни, барбекю с коптильней из кирпича, дымоход, сделав место ещё и место под шампуры, сразу выйдет три в одном. По завершении кладки и ее полного высыхания можно устанавливать металлические двери, разместить крепления для шампуров или решетки, поверхность для варки, котел или другие элементы, которые были запланированы в конструкции.

Также можно посмотреть простой вариант строительства на данном видео:

Ну, или более сложный на этом:

Облицовка

Для придания конструкции красивого вида, печь можно облицевать декоративным кирпичом. Уложить вокруг её тротуарную плитку, которая в этом случае будет не только служить элементом оформления, но и отлично справится с профилактическими мерами противопожарной безопасности. А также для будущего удобства над всей конструкцией можно изготовить навес, что позволит комфортно готовить любимые блюда при любых погодных условиях. Необходимо установить разделочный стол, полочки, мойку, подвести воду и свет, превращая мангал, сделанный своими руками из металла или кирпича, в комфортное и безопасное место для приготовления самых разных любимых блюд для гостей и своей семьи.

mangalka.com

изготовление самодельной коптильни, видео, чертежи

Для копчения рыбы или мяса существуют два основных метода копчения: холодный (ХМ) и горячий (ГМ). При готовке блюда по первому методу оно не утратит своей структуры и плотности. Процесс по ХМ длится очень долго – до недели и более. И торопиться дегустировать пищу не стоит – есть большой риск отравления.

При действиях по ГМ пища приобретает изысканный аромат и более глубокий вкус. Это заслуга тепла, идущего от углей. Это и есть основа ГМ. Фото:

Соответственно есть и аппараты для готовки по ГМ или ХМ. Создать агрегат горячего копчения (АГК) можно и своими усилиями. Есть различные вариации коптильни для рыбы и мяса самостоятельного производства. Они могут быть разборными и стационарными.

Принцип действия коптильни

Приготовление блюда идёт за счёт солидных объёмов дыма. Они образуются тлеющим древесным сырьём. Обычно это опилки или щепа. Важно контролировать, чтобы сырьё не горело. Если нет специальных приборов для контроля над температурой, готовить и контролировать можно только при наличии серьёзного опыта

Копчение не должно стать горением. Для этого необходимо удостовериться, что крышка закрыта без зазоров, плотно прилегает к корпусу коптильного отделения (КО). Можно сверху разместить на неё кирпич. Метод копчения основан на устройстве коптильного агрегата.

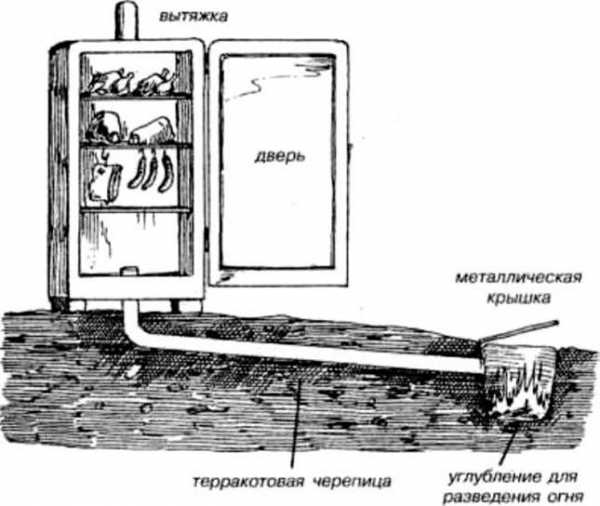

Так, коптильня своими руками начинается с ямы. Она сосредоточена на некоторой дистанции от КО. Она с ним связывается с помощью специальной трубы.

Для создания АГК требуется очаг с углями устроить прямо под КО

Как сделать коптильню своими руками (АГК):

• Из стальных листов.
• Из бочки.
• Из металлического ведра.
• Из кирпичей.

Коптилка из листов стали

Здесь понадобится обеспечить себя такими материалами:

• Двумя листами стали или другого подходящего металла. Требования к длине – 115 см, ширине – 60 см, плотности – 2 мм.
• Арматурой. Лучше всего здесь подходит её тонкая версия.

В работе ещё потребуется применение:

• Болгарки.
• Сварочной техники.
• Столярного угла.
• Метра.

До работ обязательно начертите проект задуманного аппарата. Можно раздобыть чертежи в сети. Это позволит не допустить ошибок с расчётами нужного числа материалов. Их размеры могут быть различными.

Главный критерий – герметичность коптильного отделения

Алгоритм работ следующий:

1. Все листы разделываются на четыре заготовки. Здесь применяется болгарка. Полученные детали сварить аппаратом капельным методом. Угол соединения плоскостей – 90 градусов. Для сохранения этого параметра используется столярный угол. Те же операции проводятся с другими сторонами намеченного аппарата. После тщательной проверки внутренних швов можно соорудить конструкцию с отличной герметизацией. По форме это короб.
2. К нему присоединяется дно будущего АГК. Оно вырезается из последнего листа под самодельную коптильню.
3. Изготовление коптильни, точнее крышки для нее. Опять используется болгарка: из материала (нержавеющей стали) нужно сделать четыре листа. По параметрам они немного превосходят короб с внешней стороны. Так образуется крышка с большой глубиной. Она без проблем размещается на корпусе агрегата. Затем она приваривается.
4. Создание удобных ручек и двух ступеней стержней. Первая ступень делается для поддона для жировых скоплений. Вторая – для крюков. На них подвешиваются продукты.

Всё. Эта вариация АГК готова. Можно её эксплуатировать. Тепловым генератором здесь становится электроплитка. Для развития температуры потребуется разводить костёр.

Этот аппарат оптимально подходит для копчения рыбы. Если вы сооружаете из листов агрегат только для копчения рыбы, лучше задать ему прямоугольную форму. Так сможете помещать крупную рыбу целиком.

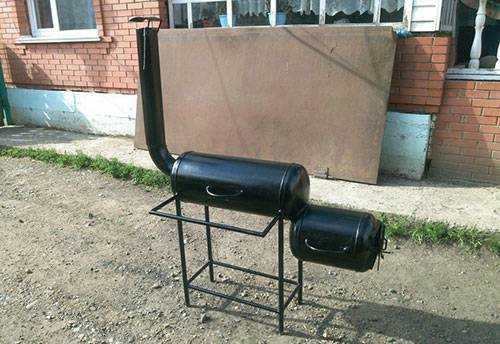

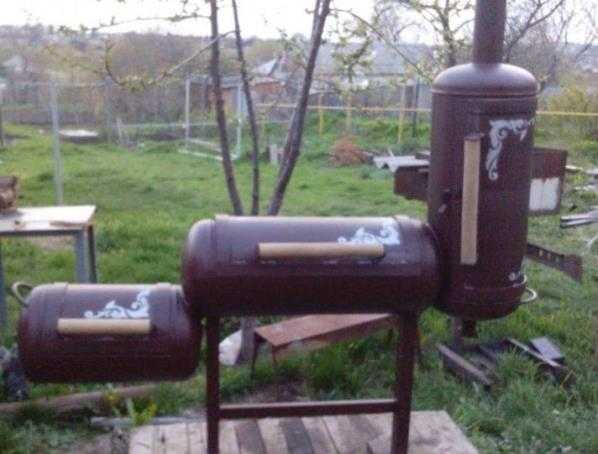

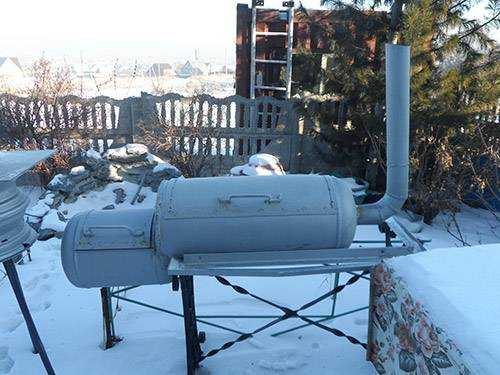

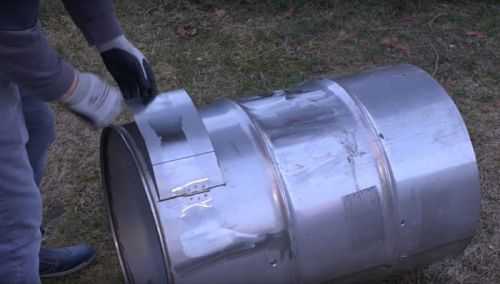

Из бочки

Основа этой вариации – бочка. Топочный отсек (ТО) аппарата можно разместить внутри неё. Для него потребуется 1/3 от её размера. Разделить отсеки проще листами из металла. Их максимальная плотность – 4 мм. Он приваривается к стенкам основы. Из него получается дно АГК.

Обустроить ТО нельзя без создания дырочек в полученном дне. Через них топка получит необходимые порции воздуха. Ещё они нужны для устранения золы.

В нижней стороне основы устраивается дверка ТО

Дверка вырезается из стенки. Её приемлемые параметры: 20 х 30 см. К ней привариваются ручки с функциями задвижек и петли. Работа над дверкой закончена.

Дно камеры – это место расположения дымовой трубы. Для этого элемента создаётся отверстие. Длина трубы – незначительная. Иначе в ТО получится излишняя тяга.

Здесь, как и в первой вариации, устраивается поддон, ставится решётка или вешаются крюки для продукции. Также создаётся крышка. В ней обязательно наличие дырки для дымоотводной трубы.

Рациональное применения объёма данной основы подразумевает устройство ТО сразу под ней. Для выкладки ТО используется термоустойчивый кирпич. Также здесь нужны отверстия для загрузки опилок и устранения лишнего дыма.

Бочка размещается на постаменте. Таким образом освобождается пространство. В нём можно установить ещё решётки, 2-3 штуки.

Исключение ошибок с температурными параметрами копчения достигается специальным термометром. Его тип – механический. Он монтируется на стенку бочки. Также у него есть выносной индикатор. Это решение значительно облегчит новичкам работу с таким АГК.

Хотя при отсутствии данного прибора проверка температуры также возможна. Способ простейший: на поверхность аппарата брызгается немного воды. Если нет шипения воды, значит, процесс проходит без осложнений.

Из ведра

Её база – это металлическое ведро.

На его дне размещается древесное сырьё. На один уровень выше ставится решётка. В верхней стороне проделываются дырки. В них вставляются прутья с монтированными крюками. Так получается скромный АГК. В нём можно размещать продукты двумя способами. Здесь крышка также должна иметь отверстия для выхода дыма. Аппарат готов для использования.

В нём блюда готовятся очень быстро. Например, на среднем пламени приготовленная еда появится за 30 – 60 минут. А надобности в сильном пламени здесь нет. Применяемое сырьё должно медленно тлеть. Когда данный процесс заметен, можно закладывать продукцию и плотно закрывать крышку.

Стационарная

Она считается самой сложной, но эффективной, многофункциональной и долговечной. Обычно это стационарный блок. Далее предложено, как построить коптильню (АГК) из кирпичей.

Версия 1

Это сочетание АГК и мангала. Такая коптильня для дачи – лучший вариант, так как позволяет готовить еще и на гриле.

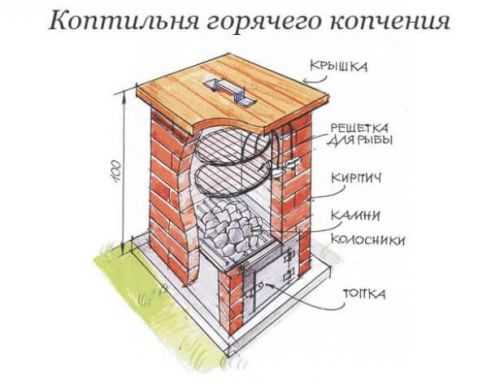

Простая схема:

Базисные материалы здесь – это нержавейка и кирпичи. Этот гибрид создавать непросто. Понадобятся серьезные траты сил и времени. Зато сооружается долговечный и очень практичный аппарат.

Изготовить коптильню по следующим стадиям работ можно и самому:

1. С учётом критериев пожарной безопасности подбирается подходящая зона для задуманной коптилки. Для удобства можно организовать здесь источник воды и сделать канализационный отвод.
2. Проектно-чертёжная работа. Создаётся эскиз задуманного АГК. В чертеже предусматривается схема укладки каждой кирпичной линии. Рассчитываются все параметры с учётом фундамента.
3. Зона для такого гибридного АГК тщательно расчищается.
4. Закладывается фундамент.

Подобная конструкция капитальная по своим параметрам. Для неё нужно делать котлован. В нём из дерева следует устроить опалубку. Для её отделки применяется рубероид.

Затем укладывается бутовый камень в одинарный слой. Вместо него можно устраивать бетонирование с арматурой. После чего сюда насыпается щебень, заливается состав.

В течение суток начальный слой хорошо подсыхает. После чего устраивается следующий слой. Число слоёв обусловлено параметрами и массой конструкции.

Завершив финальный слой, организуется его проверка уровнем. Прокладывается гидроизоляция. В течение нескольких дней этот слой высыхает.

Пример реализованного проекта:

Для кладки оптимально задействовать красный печной кирпич. Первая линия выкладывается без применения состава. Делаются разметки. Решается вопрос с позициями решёток.

Подходящий рабочий состав образуется из песка, и цемента, и небольшой доли извести. Он замешивается так, чтобы по консистенции он напоминал густую сметану.

Кладка стартует с углов. Они усиливаются проволокой. Вторая и дальнейшие линии укладываются в разбежку. Необходим постоянный контроль горизонтальности всех линий.

Для создания ТО лучше применять чугун или другой жароустойчивый металл.

До монтажа жаровни следует закрепить уголки и арматурные элементы между стенками.

Главное преимущество этой вариации таково: при размещении объёмов друг над другом образуется агрегат для копчения по ГМ. А при устранении мобильного очага на небольшую дистанцию и соединении его с ТО дымоходом получается самодельная коптильня для работы по ХМ. Вопросы оформления и декорирования каждый хозяин решает в соответствии со своими вкусами.

Версия 2

Здесь также работа начинается с определения зоны расположения задуманного АГК. Данная конструкция весьма опасна в плане потенциальных пожаров. От неё постоянно исходит дым. По этим причинам её требуется размещать на безопасной дистанции от хозяйственных и жилых строений, а также растительных ограждений. В выбранной зоне должны быть условия для прокладки дымоотвода. С этого места ликвидируются мусор, трава и прочие предметы.

Все необходимые материалы подготавливаются. Кондиции инструментов заранее проверяются. Перечень требующихся материалов:

• Огнестойкий кирпич.
• Материалы для рабочего состава: цемент, глина и песок
• Деревянная дверка.
• Мешковина.
• Материалы для кровли.
• Уголки из стали.

Список нужных инструментов:

• Мастерок.
• Уровень для строителей.
• Шпатель.
• Подходящая ёмкость.

Высокое качество выполнения работ невозможно без:

• наличия предварительно созданного чертежа,
• строгого следования алгоритму работ.

Не помешает ознакомиться с видео- и фото материалами уже реализованных подобных проектов.

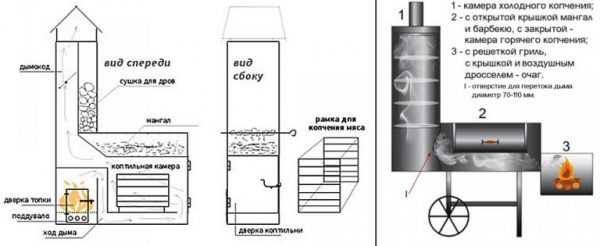

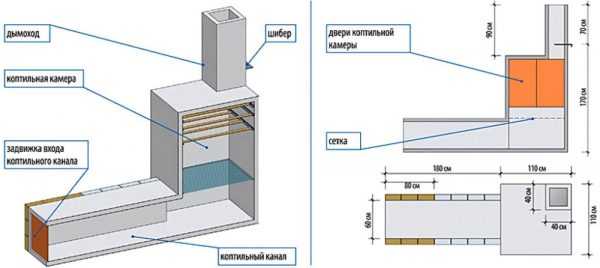

Схема стационарной коптильни:

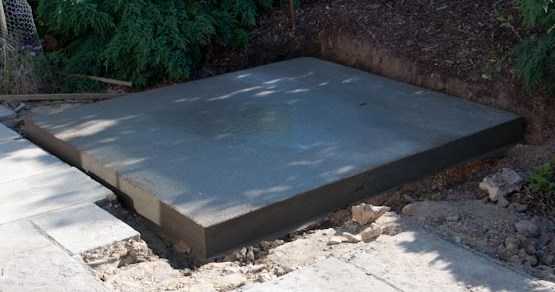

Фундамент

Практически каждой постройке необходим надежный прочный фундамент. И кирпичный АГК – не исключение.

В первую очередь нужно правильно сделать необходимые разметки. Используются деревянные колья и простой шнур. Если вы намерены сооружать небольшую конструкцию, фундамент не обязательно сильно углублять. Достаточно глубины в 40 см. Для массивной версии фундамент серьёзно углубляется и армируется до заливки состава. Состав образуют цемент и песок с добавкой гравия. Им заполняется траншея. И можно ограничиться такой заливкой. Поскольку на фундамент здесь не оказывается мощных воздействий.

Фундамент под установку для дачи своими руками нуждается в гидрозащите. Поэтому сверху он покрывается рубероидом. Слой – одинарный.

Коптильня на даче своими руками потребует:

• Более 400 керамических кирпичей, точнее 430.
• Дверки. Все 4 штуки. Первая предназначается для коптильной камеры, её параметры: 14х14 см. Вторая – для дымоотвода, её параметры идентичные. Третья – для ТО, её параметры: 28х28 см. Четвёртая – для коптильной, её размеры: 49х25 см.
• Плита с двумя конфорками. Её размеры: 41х71 см.
• Задвижка. Её данные: 12х21 см.

Ещё предварительно нужно решить вопрос с печной арматурой, состоящей из:

• вязальной проволоки,
• стального уголка,
• штырей.

Для реализации поставленной задачи поможет данная схема:

Здесь отражается, сколько кирпичей необходимо для определённой линии. Также несложно высчитать, сколько необходимо кирпичей и их половинчатых вариантов. Основываясь на чертёж, легче заранее запастись требуемым количеством этого материала. Особенно такие меры помогают, когда отсутствует специальный распиловочный агрегат. Без него кирпич при построении раскалывается и обрабатывается вручную.

Вопросы с порядовкой

Огромных сложностей здесь нет. Главное – это работать очень внимательно. Также нужно знать некоторые тонкости:

1. Зону 2-3 линии, где обычно под ТО устраивается зольный отсек, можно заполнить галькой из реки. Так образуется превосходный тепловой накопитель.
2. В 4-ой линии есть некоторое пространство. Если его замуровать тремя кирпичами, образуется небольшая оптимальная зона для запекания продуктов.
3. Между 3-4 линией крепится дверца. Она нужна для очищения нижнего дымоотводного туннеля.
4. Выкладывая 6-12 ряды, акцентируйте внимание на верном сужении и рассечении дымоотвода. Особенного внимания заслуживают 8-11 линии. Особым нюансом является расслоение нагретых потоков дыма на более «инертные». Они воздействуют на действующую тягу и равномерное нагревание плиты.
5. В 23-ем ряду нужно монтировать два штыря и две металлические полоски. Это элементы для подвешивания продуктов.
6. Для дымоотводной трубы нужно отверстие. Его можно сделать, применив полкирпича. Должен получиться проход с размерами 13 х 13 см.

Вопросы с древесным сырьём

Чтобы создать изысканный аромат при копчении, к примеру, для рыбы горячего копчения, можно использовать ольховое сырьё. Хорош для этой задачи и можжевельник.

Замечательных рекомендаций заслужили дубовые, яблоневые, грушевые, кленовые и буковые материалы для горячего копчения своими руками. Ещё часто применяют сырьё от ясеня и орешника. Каждый из этих вариантов пропитается изящным ароматом и вкусом. Можно устроить оригинальное сочетание, использовав одновременно несколько разных материалов, чтобы закоптить сало.

Перед использованием с древесины ликвидируется кора. Ведь в коре содержится смола, негативно влияющая на вкусовые свойства блюда. По такой же мотивации не применяют сырьё от хвойных пород.

Перед помещением древесины в аппарат её нужно измельчить на кусочки. Максимальный параметр каждого кусочка – 3 см. Затем материал увлажняется и равномерно распределяется на дне АГК. Если копчение происходит в ведре, можно применять опилки или кинуть одну маленькую горсть используемого сырья для дачного приспособления.

edaturistu.ru

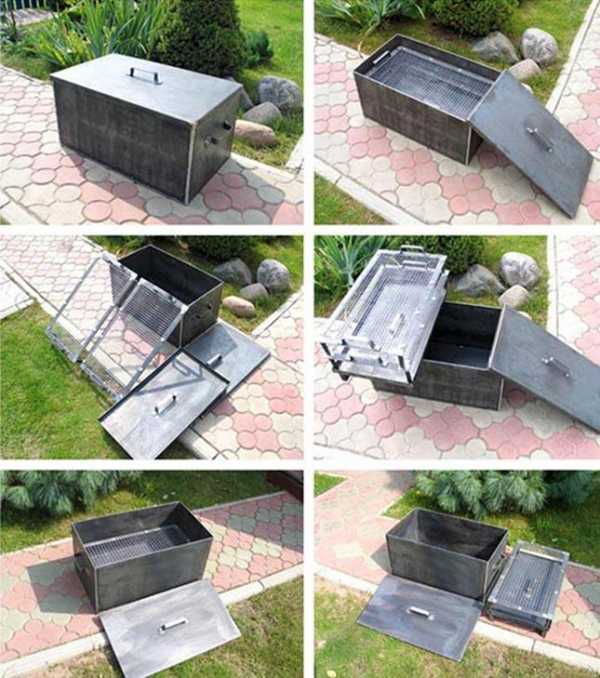

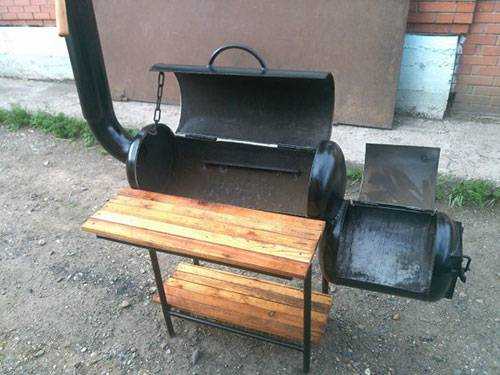

Мангал-коптильня своими руками из металла

Рано или поздно у владельцев приусадебных участков возникает вопрос – сколько можно пользоваться разными агрегатами при приготовлении шашлыка и копченостей на своем участке? Неудобно, дров и опилок уходит в два раза больше. Да и бегать от мангала к коптильне не интересно и не входит в программу отдыха на природе. А если совместить две эти нужные каждому дачнику вещи?

Выбрать оптимальный вариант

При огромном разнообразии на сегодняшний день мангалов, коптилен, мангалов-коптилен просто глаза разбегаются. Можно просто приобрести агрегат в магазине или в интернет-магазине. Но можно сделать мангал-коптильню для себя собственными руками, учитывая все свои потребности и личные нюансы. При определении будущего мангала или печи надо учитывать:

1. Большую или маленькую конструкцию вы хотите (зависит от количества членов семьи, друзей, родственников).
2. Разборным будет агрегат или монолитным.
3. Переносным или автономным будет ваш мангал.
4. Из какого материала он будет сделан.

Преимущества

И если Вы хотите оптимальный вариант: и недорогой, и качественный, и удобный, и долговечный, то ваш выбор – мангал-коптильня своими руками из металла. Смотрите видео, как быстро и довольно просто можно сделать эту чудо-печь.

Местоположение

Расположение печи или мангала может быть в любом месте – у беседки, в тени, на солнечной полянке. И если это место вдруг не устроит по каким-либо причинам, то печь с мангалом можно перенести на другое место. Надо только учитывать, чтобы рядом не было легковоспламеняющихся конструкций. Должна быть удаленность от забора, чтобы не смущать соседей. Если есть беседка, то лучше поставить мангал-коптильню рядом, но учесть, что дымоотвод должен быть не на одном уровне с сидящими в беседке за столом людьми.

Главное – выбрать ровную твердую поверхность для устройства печи.

Изготовление

Так как приобрести большие листы металла обычно непросто, то в производстве мангала-коптильни своими руками лучше вырезать из металла по чертежам и видео стенки мангала и ящик для копчения. Позже приварить их. Использовать лучше металл нержавейку не тоньше 2 мм. или углеродистые виды металла. Можно, конечно, взять и чугун. Если вы планируете переносную конструкцию, которую хотите периодически брать с собой, то толщина металла должна быть не больше 2 мм. Так как в противном случае конструкция будет неудобна и тяжела для перевозки. Но, надо помнить, что такой металл быстрее прогорит, и срок годности мангала-коптильни и печи будет небольшим.

На стенках мангала – отверстия для циркуляции воздуха, чтобы мясо или барбекю не были отравлены вредными продуктами горения.

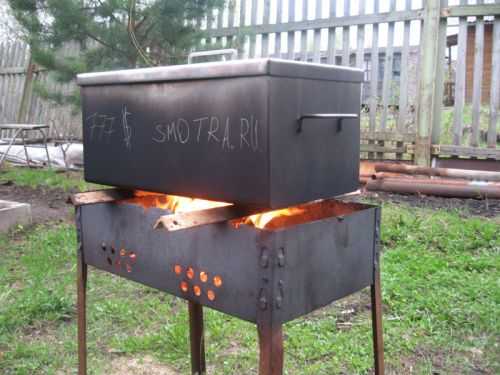

С приваренным рядом на коробе мангала ящиком коптильни чуть больше проблем:

1. Внизу – поддон для стекания жира.

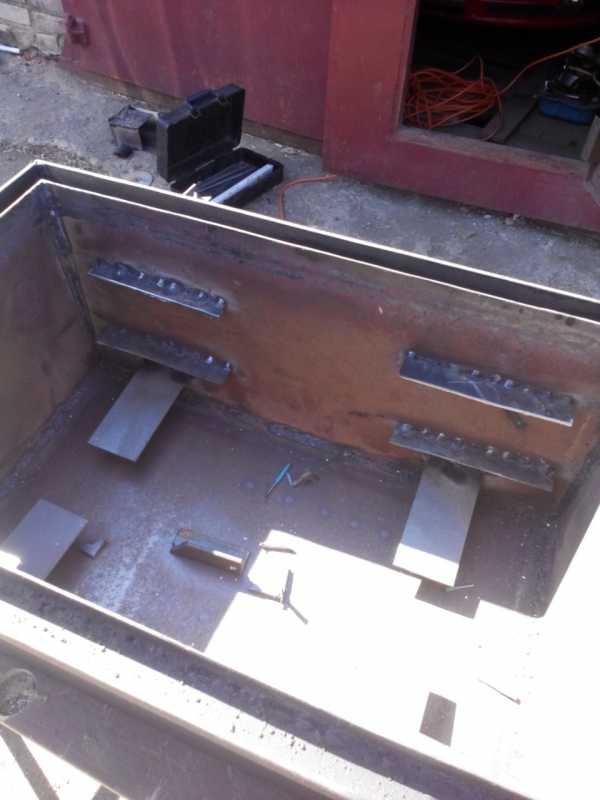

2. Внутри – приваренные крюки или скобы для размещения решеток.
3. Герметичная крышка.
4. Дымоотвод.

Необходимо производи сварку и установку коробов и решеток строго в соответствии с чертежами, видео и схемами и строго по размерам.

Мангал-коптильня должна стоять на металлических ножках, которые целесообразно не приваривать, а прикрутить болтами для случая транспортировки агрегата.

Способы приготовления

Мангал-коптильня, сделанный своими руками из металла, поможет сразу готовить как жареные, так и копченые продукты. Также можно печь овощи и запекать или сушить фрукты. На дно мангала насыпается уголь, на короб кладутся либо решетка, либо шампура. На дно короба коптильни насыпается деревянная стружка, опилки, сухие веточки. Для копчения предпочтительно использовать:

1. опилки фруктовых пород деревьев,
2. ольхи,
3. веточки липы, березы.

Специалисты рекомендуют сначала отмочить опил, чтобы исчезли вредные микроэлементы, выделяющиеся при тлении. Затем, тщательно просушить и лишь потом, употреблять для копчения продуктов.

На крюки внутри коптильни или на полки-решетки выкладываются продукты для копчения. Рыбу и сало рекомендуют укладывать на полки коптильни или упаковывать в сетчатые жгуты и подвешивать. А мясо просто подвешивать на крюки, протыкая его.

Главное – плотно прикрутить и герметично закрыть крышку коптильни (то есть сделать все строго по чертежам), чтобы воздух не мог гулять внутри агрегата.

По времени копчения надо учитывать, что продукты готовятся следующим образом:

1. Рыба – не более 30 минут.
2. Мясо – до часа.
3. Морепродукты (креветки) – 20 минут.
4. Курица – час, плюс-минус 10 минут.

Нюансы

Выгода построить мангал-коптильню своими руками из металла – налицо. Во-первых, затратная часть строительства агрегата – минимальна. А вот затраты на приобретение жареного мяса или копченых продуктов в супермаркетах просто огромны. Поэтому, единожды вложившись в производство мангала-коптильни своими руками, получите в дальнейшем огромную экономию и выгоду.

Также в своем сооружении, если будете руководствоваться чертежами, можно надстроить и варочную плиту, и шкаф для жарки, как в русской печи. Тогда агрегат будет по-настоящему многофункциональным, как печь в домах. Подгореть, сварить, закоптить, пожарить – все можно сделать в этой чудо-печке. А отдых на природе, дымок печи и вкусная здоровая пища – это ни с чем несравнимое удовольствие.

poluchi-teplo.ru

Делаем коптильню из металла своими руками самостоятельно

Существуют разные способы изготовления аппаратов, один из них – коптильня своими руками из металла. Этот вариант доступен и прост в воплощении. При наличии чертежей или хотя бы рисунков сделать коптильню своими руками из металла будет легко.

Схема коптильни

Чертежи коптильни из металла можно создать самостоятельно или найти готовые. Для устройства классического аппарата нужны схемы коробки (квадратной или прямоугольной). Аппарат оснащается поддоном, решеткой и крышкой. По бокам для удобства делают ручки. Такой агрегат можно переносить, использовать на открытом огне или на электроплите. Для установки поддона или решеток чаще используются уголки. Решетка может быть на ножках для большего удобства в эксплуатации.

В коптилки ручной работы устанавливают гидрозатвор для герметичности, чтобы дым, запах, испарения не просачивались наружу. Его изготавливают из нержавейки и устанавливают по всему периметру дымницы.

Материалы и инструменты

Для создания коптилки из металла своими руками потребуются материалы:

• плита;
• листы металла;
• уголки;
• прутья;
• уголки;
• труба.

Необходимые инструменты:

• болгарка;
• сварочный аппарат;
• молоток;
• дрель.

В целом требуются базовые материалы и инструменты, которые наверняка есть у каждого владельца частного дома. Если же нет, то их нетрудно достать.

Создание коптильни

Есть несколько вариантов, как самостоятельно сделать коптильню из металла. У каждого есть плюсы и минусы, все они отличаются по сложности изготовления.

Из холодильника

Если есть старый холодильник, то он станет отличной основой для дымницы. Из него вынимаются все внутренности, затем проделывается отверстие для дымохода. Внутри закрепляются уголки, на которых будет крепиться поддон для жира, решетка для заготовок и поддон с опилками. На дно кладется плита.
При использовании такого агрегата на решетках раскладываются продукты, в поддон засыпаются опилки, включается плита, дверца закрывается.
Если портативной плиты нет, то можно провести трубу, как показано на картинке.

Схема коптильни из холодильника

Наглядно показано, как делать коптильню из холодильника в мастер-классе:

Из листов металла

Берется лист металла и болгаркой делится на 4 части. 2 элемента привариваются друг к другу, к получившемуся углу прикрепляются оставшиеся элементы. Внутренние швы нужно проварить для лучшей герметичности. Из другого листа вырезается дно. Оно прикладывается к нижней стороне уже готовой коробки и приваривается.

Для изготовления крышки нужен металлический лист, из которого вырезается кусок, по периметру немного больше коробки. Также вырезаются 4 полоски, которые привариваются к вырезанной детали. Так крышка сможет плотно прилегать к основному блоку и будет препятствовать попаданию воздуха в коптильню. К крышке приваривается ручка для удобства и небольшая трубка для вывода дыма.

Затем изготавливается жироприемник, если нет готового металлического поддона. Он крепится внутри. Из металлических прутьев создается решетка для продуктов.

Коптильня из листов метала

На этом видео показано, как делается коптилка своими руками из метала. Здесь детали не вырезаются отдельно, а «складываются».

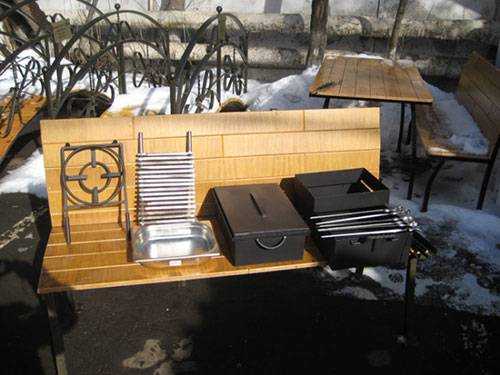

Из нержавейки

Нержавеющая сталь — самый подходящий материал для изготовления дымницы. Она может эксплуатироваться в разных условиях, при сильных перепадах температуры. Такую коптильню можно использовать даже зимой, она также выдерживает работу с солями и кислотами. Стальная коптильня прослужит долго.

Форма агрегата может быть любой: круглой, прямоугольной, квадратной и т.д. Лист стали делится на элементы, как в предыдущем способе. Сваривать части лучше аргоновой сваркой – самый надежный способ. На крышке делается отверстие, чтобы выходил дым. Решетка делается также из нержавейки — прутья свариваются между собой с шагом в 2-4 см. Чтобы легче было очищать поддон от сгоревших опилок, жироприемник делается на небольших ножках, а не на полках. Таким образом, он просто вынимается из коптильни. С поддоном на уголках сложнее чистить аппарат.

Коптильня из нержавеющей стали

moekopchenie.ru

Мангал коптильня своими руками из металла

Современные технологии помогают из металла изготовить все, что душе угодно. Сейчас редкий дачный участок, не может похвастаться собственным барбекю под открытым небом. Его можно приобрести в готовом виде, но для тех, кому интересен процесс, предлагаем ознакомиться, как своими руками делается мангал-коптильня.

---

Начальный этап

Готовить различные мясные деликатесы своими руками легко, когда есть соответствующее оборудование. Иметь отдельно коптильню и мангал иной раз бывает нецелесообразно. Рассмотрим варианты современного чудо-гриля 2-в-1 из металла.

В первую очередь стоит составить чертеж, в котором будут указаны все размеры. На рисунке можно показать дополнительные аксессуары. Для облегчения сборки рекомендуем на схеме указать все составляющие части, с их точным количеством и размерами. Так никогда ни про что не забудете и не упустите.

Размерный ряд

Здесь все зависит от индивидуальных предпочтений, можно только дать несколько рекомендаций:

1. Если мангал-коптильня будет с вами путешествовать на природу, тогда лучше продумать разборную конструкцию, которая будет иметь компактные размеры.
2. Влияет и то, какая семья по количеству человек. Если готовите много, значит делать оборудование нужно больших размеров.
3. Для неопределившихся предлагаем сделать мангал, каких хотите размеров, но дополнительно пусть он будет разборным.

Когда наметили образ будущего изделия, можно приступать к следующему шагу.

Работа с металлом

Для качественного мангала, который будет путешествовать, нужно подобрать листы металла, толщиной не более 2 мм. В противном случае конструкция получится тяжелой и неподъемной. Для всех остальных случаев можно выбирать металл толще.

Отдельно стоит сказать о коробке для мангала. Она бывает трех видов:

1. Для этого вида подготовьте полоску металла, ширина которой будет около 20 см. Длина ее должна равняться сумме всех сторон изделия. Полосу нужно согнуть в трех местах под прямым углом. Делаем сварной шов в одной точке.
2. Бывает достаточно проблематично найти длинные листы металла, поэтому предлагаем пойти другим путем. Отдельно вырежьте четыре стороны будущего изделия и приварите их. Получается быстро и аккуратно.
3. Если хотите сделать мангал своими руками, но нет аппарата для сварки, то и из этой ситуации есть выход. Для этого вырезаем стенки мангала, каждую из них делаем с припуском около 2 см. Сгибаем его по всей длине под прямым углом. На сгибе делаем 2 отверстия и вкручиваем болты.

Что касается дна, то тут есть два варианта:

• сварка;
• соединение болтами.

У переносного варианта все узлы крепятся с помощью болтов

Предпочтение советуем отдать второму варианту. Потому что в глухой коробке углям тяжело будет разгореться, и они затухнут.

Дополнения

Мангал-коптильня не может просто лежать на земле. Соответственно конструкции нужны ножки. Если собираетесь возить с собой оборудование, то они должны быть съемными, поэтому приваривать их не рекомендуется. Использовать можно обычные болты.

Если планируете сделать крышу, то ее лучше крепить на коптильню, которая будет стоять в вашем саду. В этом случае можно все детали сварить между собой. Не знаете, что еще добавить в конструкцию? Мы подскажем:

• различные ручки;
• дымоход;
• столешница;
• дополнительные полки;
• крышки.

Перевоплощение

Если получился больше мангал, чем коптильня, не переживайте. Достаточно сделать несколько шагов к перевоплощению:

1. Если мангал без каких-либо аксессуаров, то нужно подготовить крышку, которая должна плотно закрывать оборудование.
2. Стоит позаботиться о решетке из металла, на которую можно будет выкладывать продукты для приготовления. Она должна быть толстая, легко убираться и вставляться вовнутрь.
3. Продумайте конструкцию поддона. Его наличие обязательно. На него будет стекать весь жир.

Еще один способ изготовления коптильни из газового баллона описан тут!

Быстро не значит плохо

Делается мангал-коптильня своими руками достаточно долго. Основное время уходит на разработку чертежа и подготовку всех деталей. Можно сделать все быстро и просто. Для этого понадобится железная бочка с крышкой. Ее устанавливают на мангал. Внутрь обязательно укладывают решетку для продуктов. Низ закладывают фруктовыми опилками и углем. Теперь можно готовить мясные деликатесы, затратив на изготовление оборудования несколько минут.

Раз речь пошла о подручных материалах, то рассмотрим еще один интересный способ.

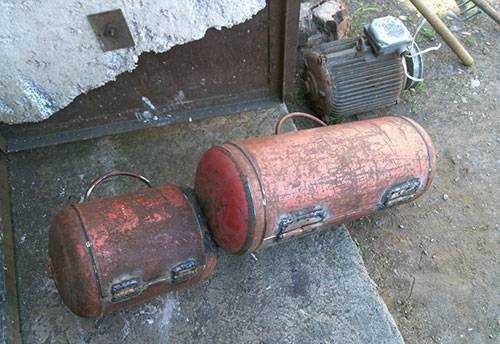

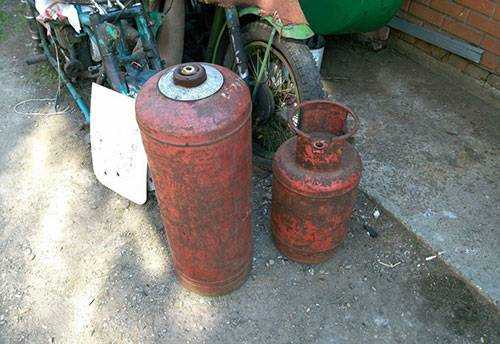

Мангал из металлических газовых баллонов

Если случайным образом завалялись два таких баллона, то не спешите их выкидывать. Найдем для них хорошее применение в быту и сделаем первоклассный мангал своими руками. Все что понадобится, это:

• сами баллоны;
• болгарка;
• аппарат для сварки;
• термометр;
• небольшой кусок трубы диаметром не меньше 100 мм;
• различные кованые ручки.

Остальное все дело техники. Главное, соблюдать правила безопасности, чтобы не получить травму. Из газовых баллонов необходимо сделать заготовки, но перед этим нужно их правильно подготовить к процедуре. Делается это следующим образом:

1. Открутите вентиль;
2. Выньте шпильку;
3. В получившееся отверстие нужно вставить трубку и через нее залить в баллон воду. И вот после этого можно готовить детали;
4. Из всех баллонов делаем посудину похожую на корыто, используя болгарку;
5. После этого воду можно вылить;
6. В каждом из баллонов необходимо сделать окно, чтобы проходил дым из одного сосуда в другой;
7. Теперь их нужно соединить друг с другом. Один должен быть ниже своего соседа. Свариваем их таким образом, чтобы один баллон входил в другой с нахлестом по краям;
8. Всю конструкцию необходимо установить на ножки. Их также привариваем к телу мангала;
9. В части, где будет готовиться еда, к торцу нужно приделать трубу. Для этого выпиливаем отверстие и свариваем две детали;
10. Следующим шагом будет — установка крышек. Для этого понадобятся петли. Просверливаем дырки и закручиваем шурупами. Чтобы крышка не падала назад, предлагаем установить ограничители движения. Распиливаем пополам две ручки и привариваем к задней стенке корпуса. Это нужно сделать с двумя баллонами;
11. Установить нужно по одной ручке на каждую часть;

Совет! Лучше все швы делать с внутренней стороны. В дальнейшем мангал, сделанный своими руками, получит более красивый внешний вид. На технические характеристики это никак не повлияет.

В принципе основная работа закончена. Осталось продумать несколько дополнений для хорошей работы:

1. В часть, где будет коптиться мясо нужно вывести наружу термометр. Он поможет контролировать температуру.
2. Удлиняем боковую трубу. Используем обычную гофрированную накладку.
3. В топке должно быть отверстие для доступа воздуха.

Осталось своими руками привести мангал в порядок. Окрашиваем его термостойкой краской, высушиваем и можно приступать к готовке великолепных деликатесов.

Мангал коптильня из газовых баллонов

okopchenii.ru
