Фото крыши вальмовой – 85 фото применения и обзор основных преимуществ

Содержание

85 фото применения и обзор основных преимуществ

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

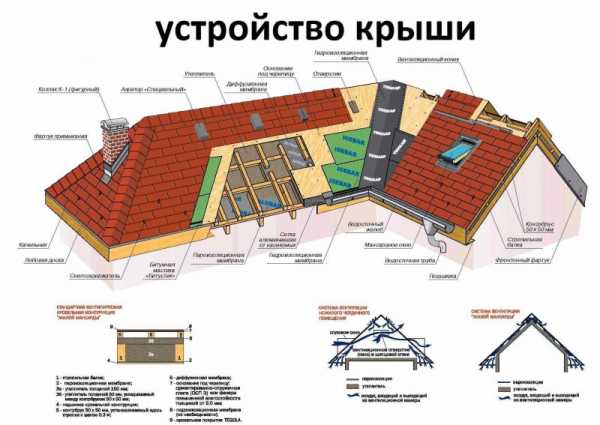

Общее устройство вальмовой крыши

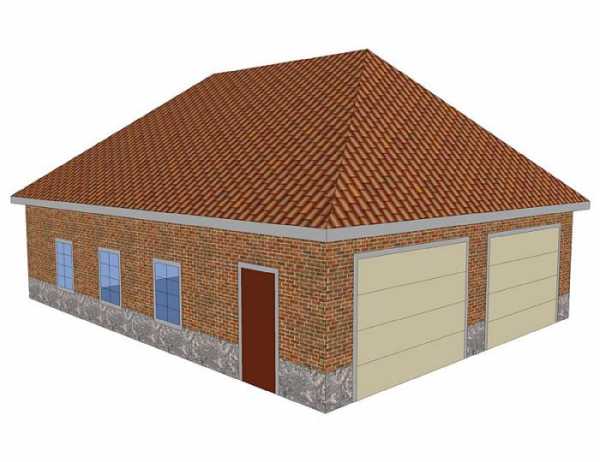

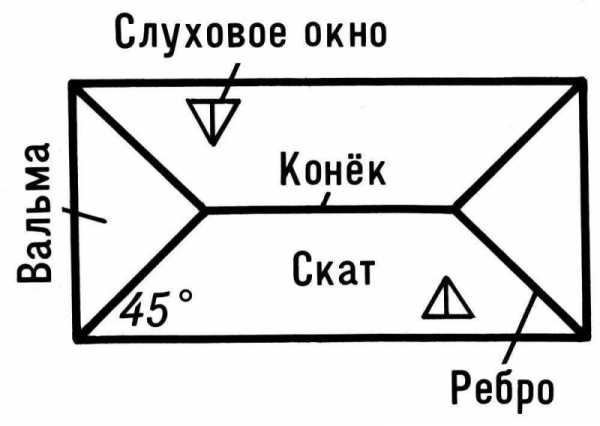

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.

Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

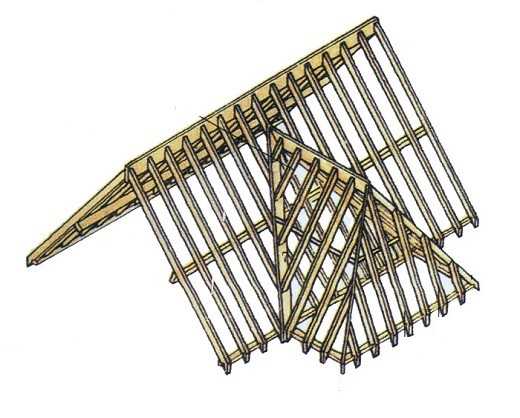

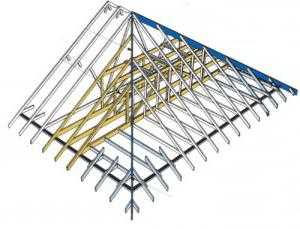

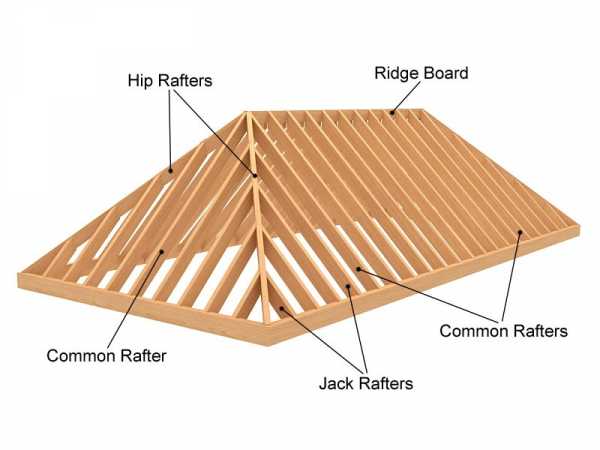

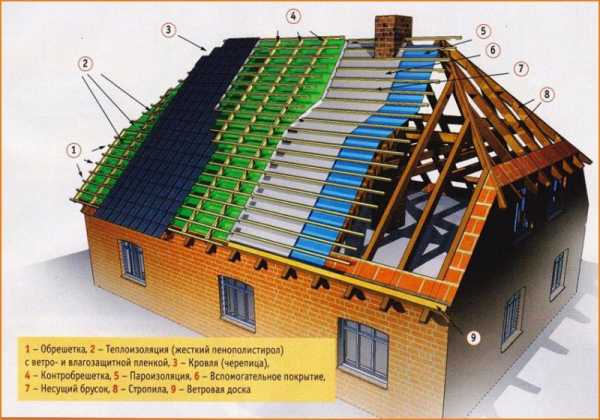

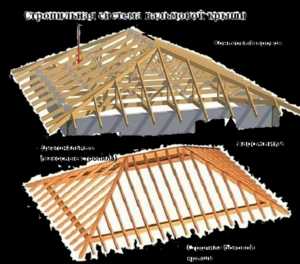

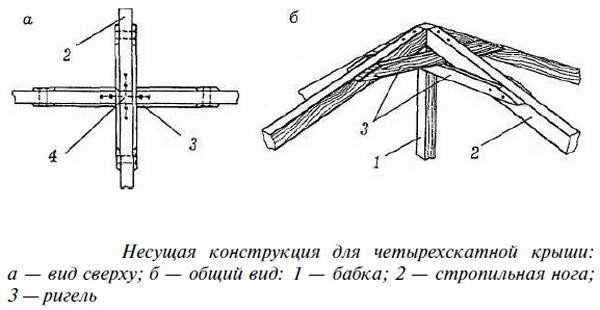

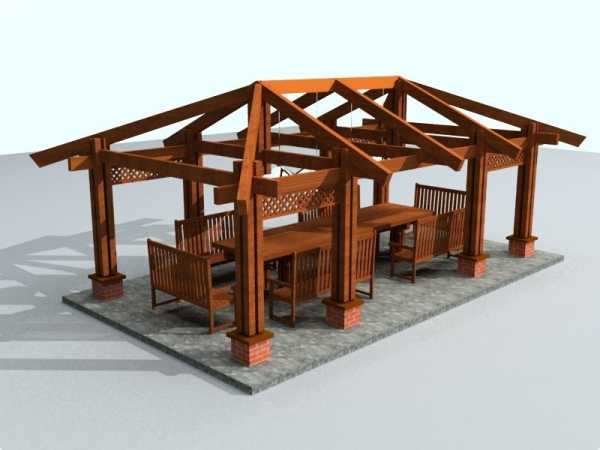

Основными элементами в конструкции вальмовой крыши являются:

Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;

Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» – коньковый брус с углами строения;
Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом – шесть штук;
Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

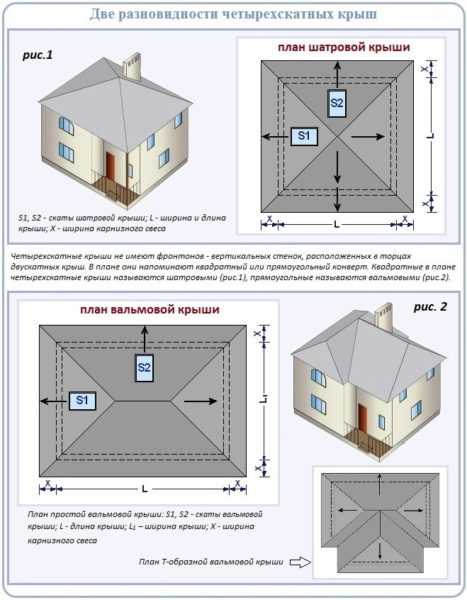

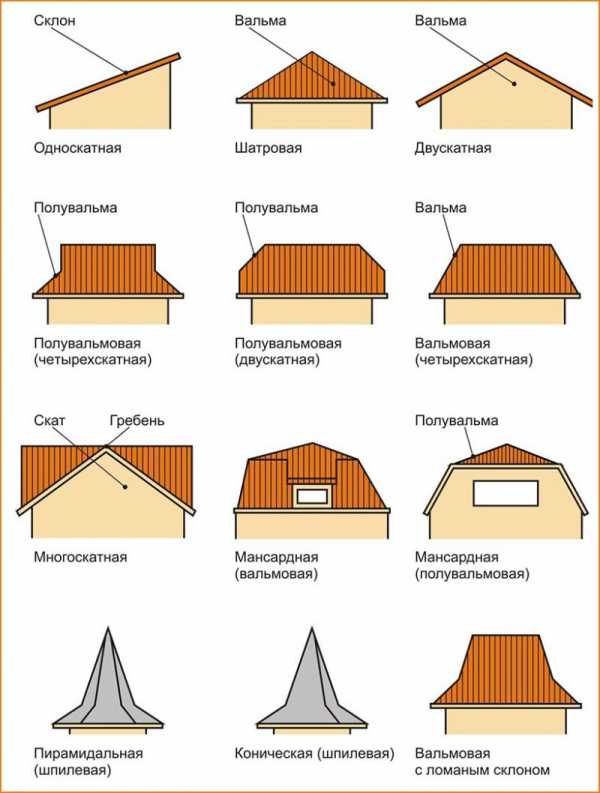

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

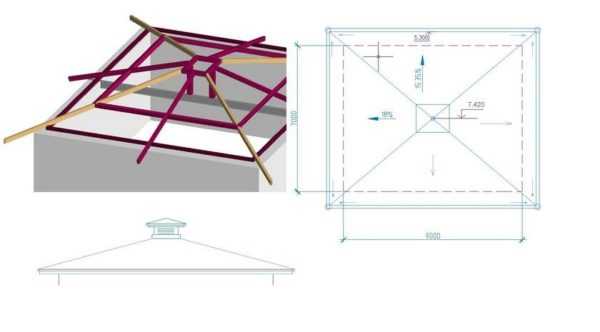

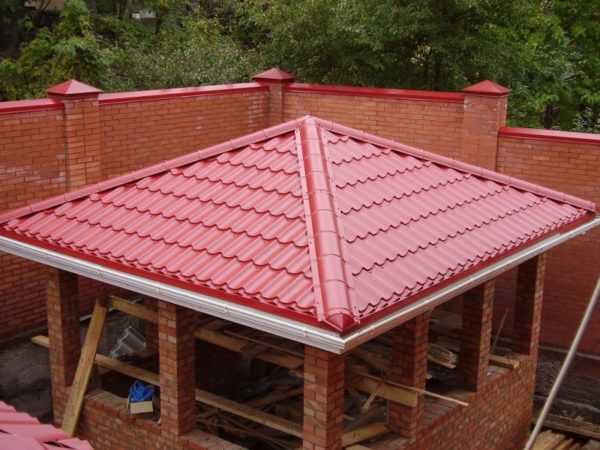

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

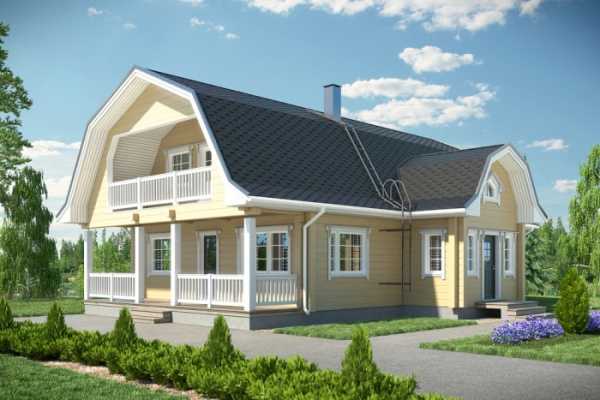

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть – вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.

Самостоятельное строительство вальмовой крыши

Отвечая на вопрос – как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

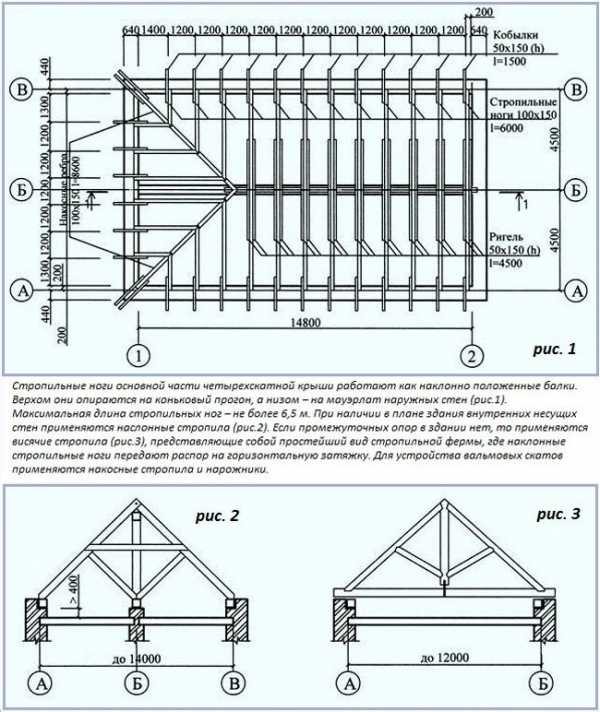

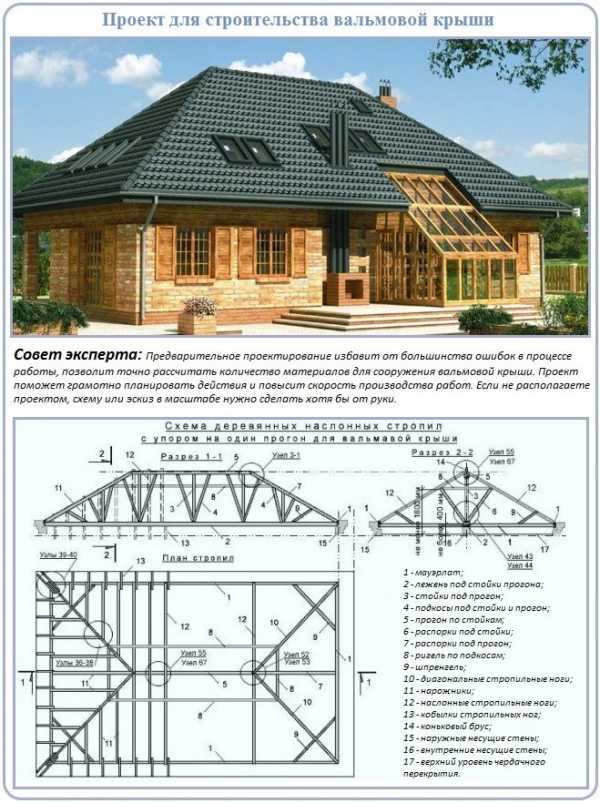

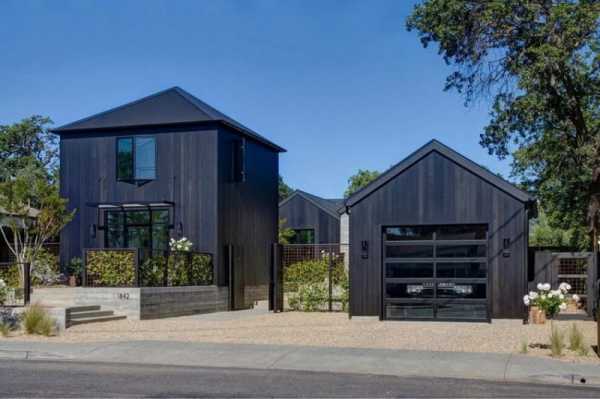

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

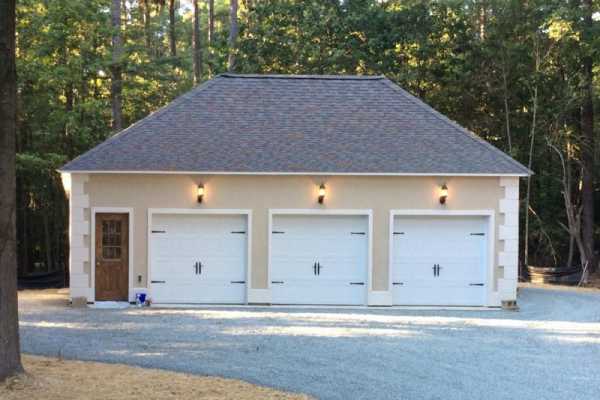

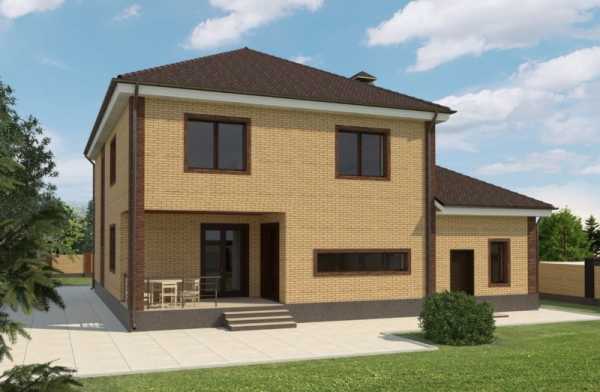

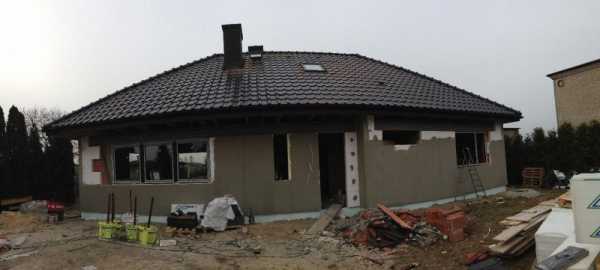

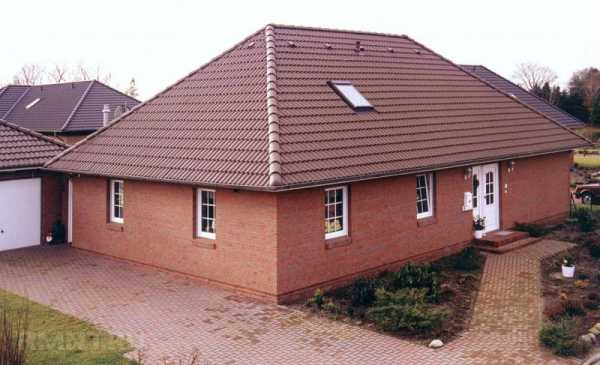

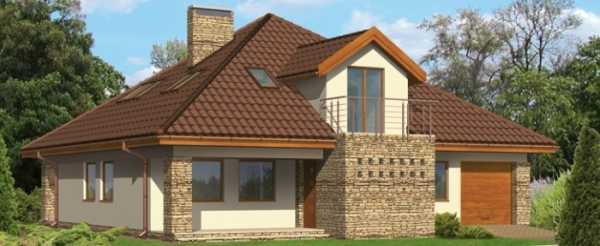

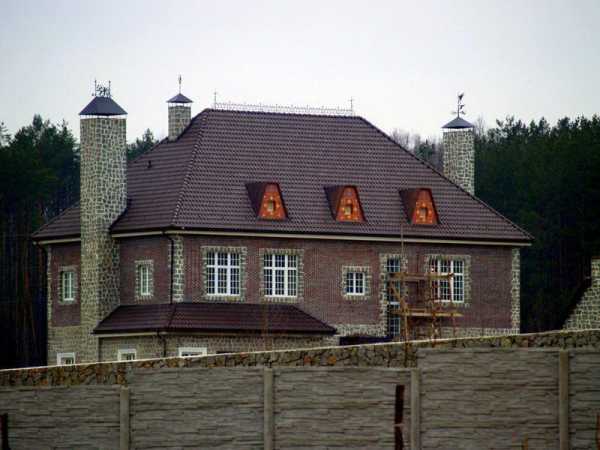

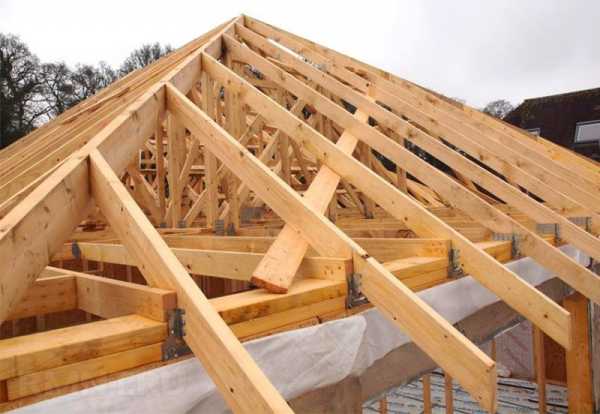

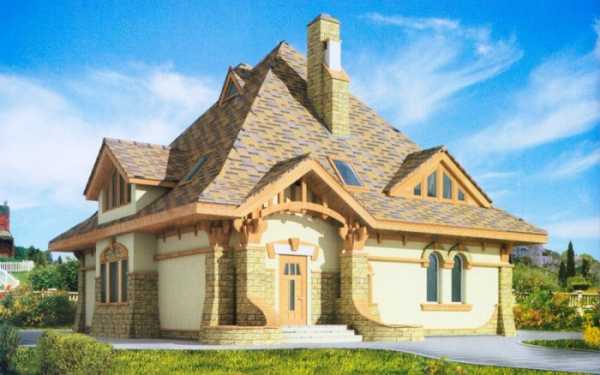

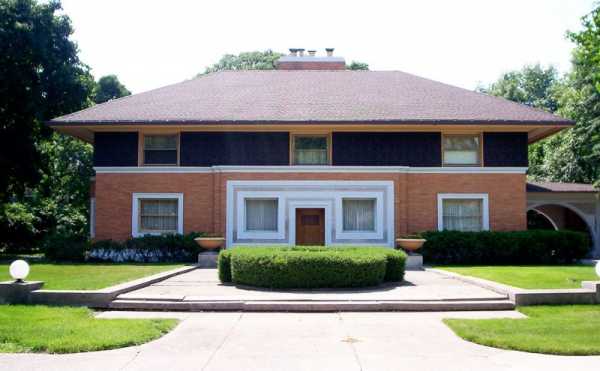

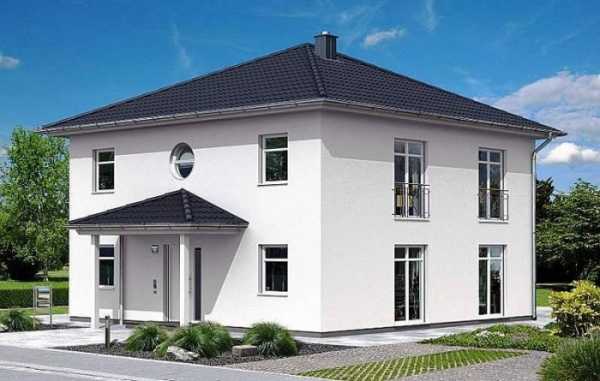

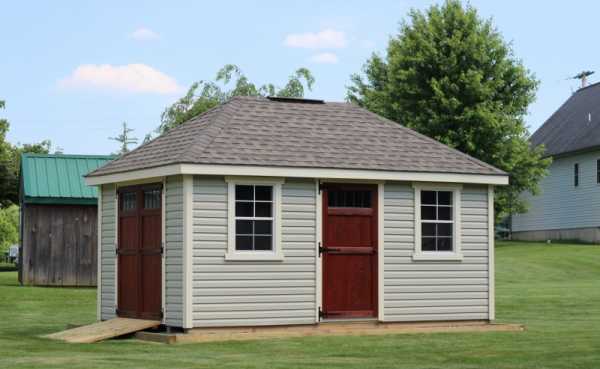

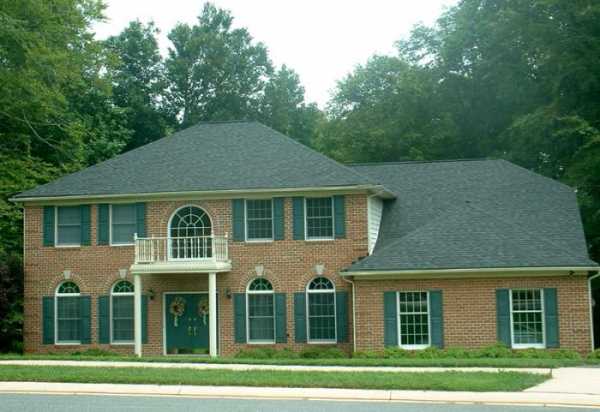

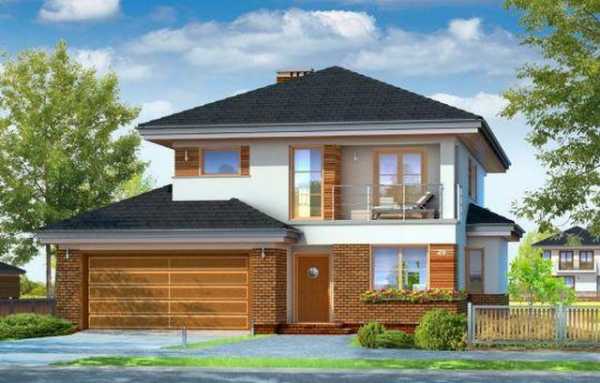

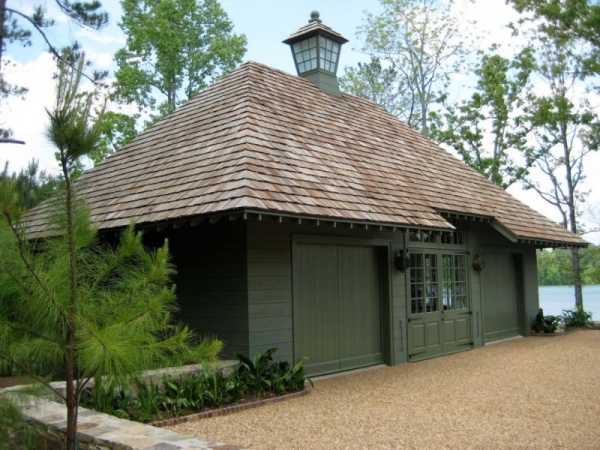

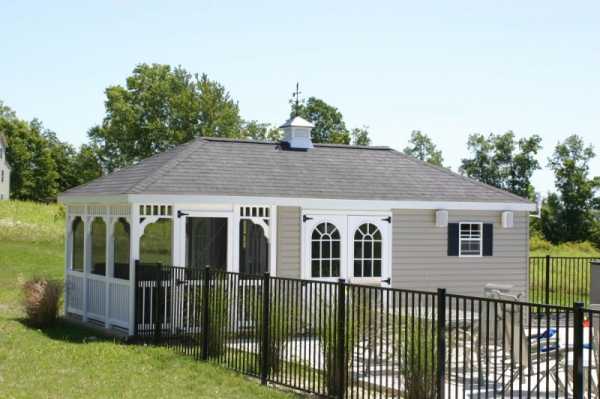

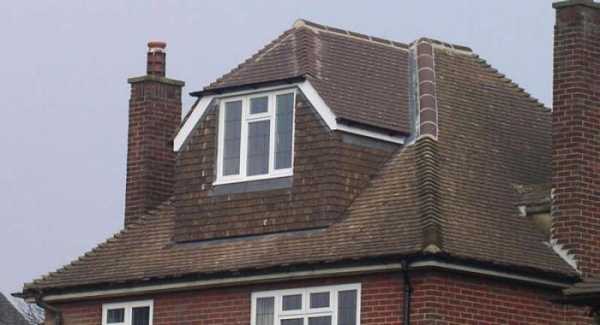

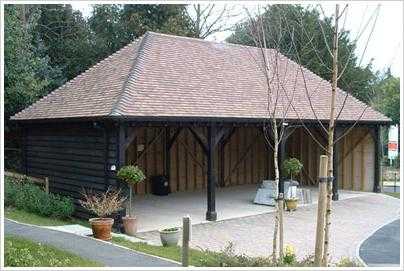

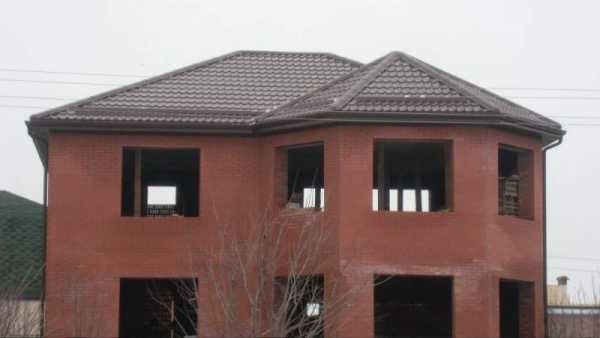

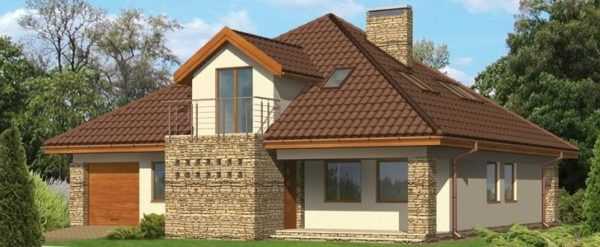

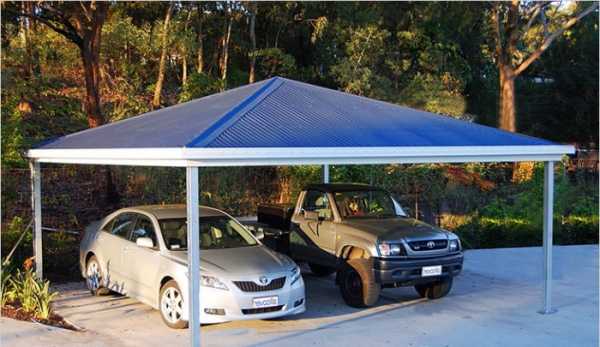

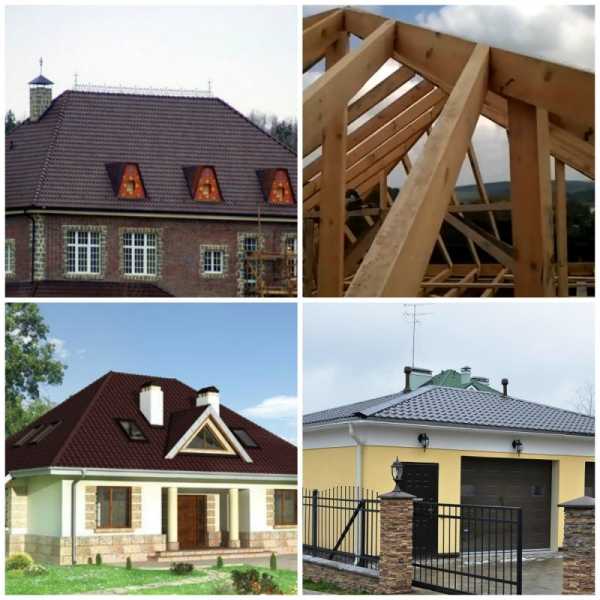

Фото вальмовой крыши

Также рекомендуем посетить:

mojdominfo.ru

описание конструкции и её особенности, а также разновидности

Крыша является важнейшим элементом дома, который будет оказывать непосредственное влияние на его состояние. Конструкцию выбирать нужно таким методом, который будет учитывать условия погоды определённой местности. А также определённое внимание необходимо уделять материалам, которые используются при возведении. Большое значение уделяется внешнему облику конструкции. Вальмовая крыша заслуживает отдельного внимания.

Особенности и конструкция

Вальмовая крыша имеет большую популярность, поскольку обладает хорошей прочностью, красивым видом и долговечностью. Необходимо отметить также и её конфигурацию. Подобный вид крыши идеально подойдёт для обустройства жилого чердака, поскольку он упрощает процедуру возведения мансардных окон.

Крыша имеет довольно обтекаемую форму. Именно поэтому она не будет подвергаться давлению, которые вызывают ветра. Стоит отметить, что конёк, который устанавливается на крыше, не станет подниматься из-за различных ветров.

Вальма крыши — это треугольник. Конструкция представляет собой набор из скатов. Они будут наклонены абсолютно по всем сторонам здания. Два ската — боковые. Это очень напоминает классическую конструкцию любой крыши. А также имеется несколько дополнительных, которые располагаются между предыдущими двумя вариантами.

Вальмовая крыша имеет пару вершины, а, к примеру, шатровая — только одну. Они будут соединяться при помощи коньков. Вертикальный фронтон напоминают треугольный скат. Эти элементы называются вальмами. Два элемента конструкции напоминает по форме трапецию, имеющую очень длинные стороны. Торец же похож на треугольник.

Конструкция состоит из нескольких основных частей:

Коньковый брус. Этот компонент устанавливается в верхней точке и является несущей осью. Это место, где будут соединяться абсолютно все грани сооружения. Центр конька делают таким образом, чтобы он совпадал с центральной частью покрытия кровли.
Стропила, устанавливающиеся под углом. Этот элемент является основным силовым показателем крыши, что скрепляет углы сооружения, а еще коньковый брус. Чтобы сделать устройство, следует применять те доски, толщина которых должна равняться толщине конька. Стропильную ногу необходимо разместить на коньке одним концом. Второй уже будет располагаться за границами дома. Стоит использовать несколько штук в зависимости от составленного проекта.
Короткие стропила. Этот вариант конструкции различается по своей длине. Но располагаться они должны исключительно под одним углом. Чтобы выбрать правильное количество, надо рассчитать площадь всей крыши. Стропила, имеющие короткую форму, надо соединить при помощи одного конца с угловыми ногами стропил. Другие станут упираться об угол здания и к коньку крепиться не будут.
Каркас. Стропила, которые располагаются по центру, устанавливаются на концах конькового бруса. Их необходимо вывести на несущие стены всего сооружения. Число должно равняться шести. На каждой стороне по три части.
Промежуточный каркас. Этот вид стропил будет начинаться на коньке. Вторая сторона будет ложиться на мауэрлат.

Стоит особое внимание уделить выбору всех материалов, чтобы постройка была максимально надёжной.

Разновидности вальмовых крыш

Перед тем как начинать возведение крыши, нужно разобраться с вопросом разновидностей. Если конструкция будет обрываться выше уровня бокового скота, то такая кровля — голландская. Некоторые строители называют её также датской. Эта конструкция довольно сложна в сооружении, если сравнивать с классическим вариантом. Но если имеется старый дом, который выполнен с подобной кровлей, то можно сделать вывод, что она продержится десятилетия, а может и дольше.

А также имеется разновидность, носящая название шатровой вальмовой крыши. Её скаты обладают абсолютно одинаковой формой. Боковые скаты отсутствуют. При помощи вальмы будут формировать одинаковый угол. Если дом имеет квадратную форму, то выбирать необходимо именно этот вариант крыши.

Ломаные варианты. Всё сооружение будет представлять собой скаты, имеющие абсолютную асимметрию, что расходятся под различными углами. Очень редко можно увидеть крыши подобной конфигурации, но стоит отметить, что смотрятся они довольно эффектно.

Уровни наклона

Необходимо выбрать угол наклона. Полагаться следует на климатические условия, которые имеются в регионе:

Если дом располагается в ветреной местности, то уклон должен быть очень маленьким. Таким образом, можно будет защитить конструкцию от нагрузок.
Если часто идут сильные снегопады, тогда наклон необходимо будет увеличить. Так можно добиться того, чтобы с крыши сваливался снег без посторонней помощи.
Если погода жаркая и сухая, тогда уклон делается минимальным. Таким образом конструкция будет избавляться от перегрева.

Есть ещё некоторые показатели, от которых нужно отталкиваться при выборе уклона. Чтобы выбрать правильный угол, необходимо изучить материалы, из которых будет сооружаться кровля:

Если конструкция собирается из шифера, тогда минимальный угол должен составлять 22 градуса.
При использовании рулонных материалов угол выбирается в зависимости от числа накладываемых слоёв. Если будут применяться два слоя, тогда уклон можно выбрать под 15 градусов. При трёх слоях — от 2 до 5 градусов.
С применением профнастила необходимо делать минимальный уклон. Если имеются геометрические стыки, тогда нужно ставить 12 градусов.
Металлочерепица подразумевает минимальный уклон в 14 градусов.
Если имеется мягкая черепица, тогда стоит выбирать уклон, равный 11 градусам.
Ондулин — 6 градусов.
Мембранная кровля применяется абсолютно для любых крыш, и угол уклона здесь совсем неважен.

Угол необходимо пропорционально увеличивать в том случае, если общая площадь постройки увеличивается, а количество материалов удваивается. Именно поэтому, когда хочется сэкономить деньги, то необходимо этот момент сразу продумать перед тем, как началась постройка.

Площадь крыши

Имеются определённые детали дома, которые не стоит учитывать при постройке крыши. Факторы, которые не включаются в расчёт:

Размеры дымовой трубы.
Мансардные окна.
Фальцы.
Парапеты, которые совсем не имеют никакого отношения к покрытию кровли.
Длина ската.
Бруски, которые будут выступать над покрытием.
Различные виды примыканий.

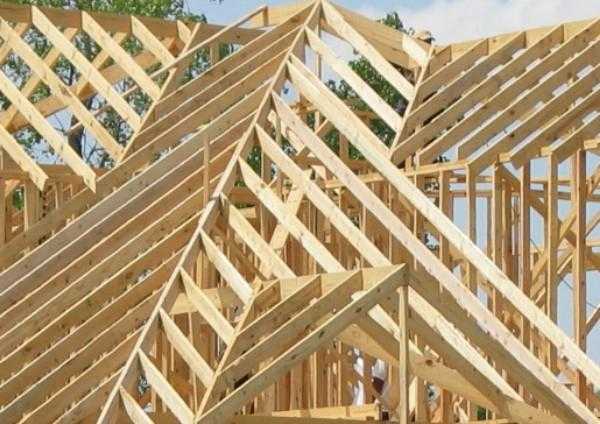

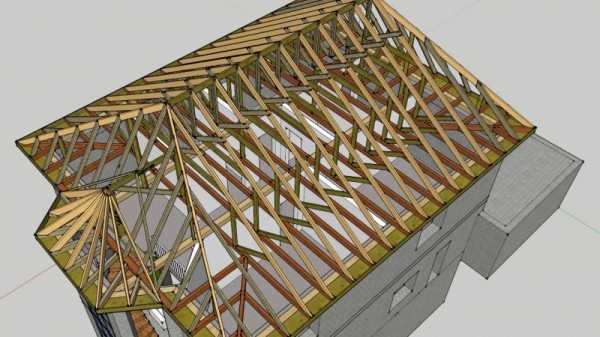

Стропильная система

Для постройки стропильной системы следует обладать определённой информацией. Очень много нюансов следует учитывать.

Серьёзно необходимо отнестись к расчёту стропильной системы. Эта работа очень важна. Стропила должны быть довольно крепкими, чтобы выдержать весь материал, который будет помещаться на верхнюю часть дома.

Они должны противостоять нагрузке от снега и ветров. Поэтому, когда идут расчёты, необходимо учитывать все материалы, которые будут использоваться для отделки и покрытия.

А также стоит брать в расчёт вес системы стропил, погоду, которая имеется в определённом регионе. Чтобы произвести правильные расчёты, надо использовать замерную рейку, на которую нужно будет наносить все обозначения. Таким образом, можно будет избежать неточностей. Чтобы изготовить рейку надо применить фанеру, имеющую ширину в 5 см. А также надо найти таблицу, где будут указываться все соотношения длины и размещения ног стропил. Так достигается самое верное измерение.

Расчёты желательно доверить профессионалам. От этого будет зависеть прочность всей конструкции.

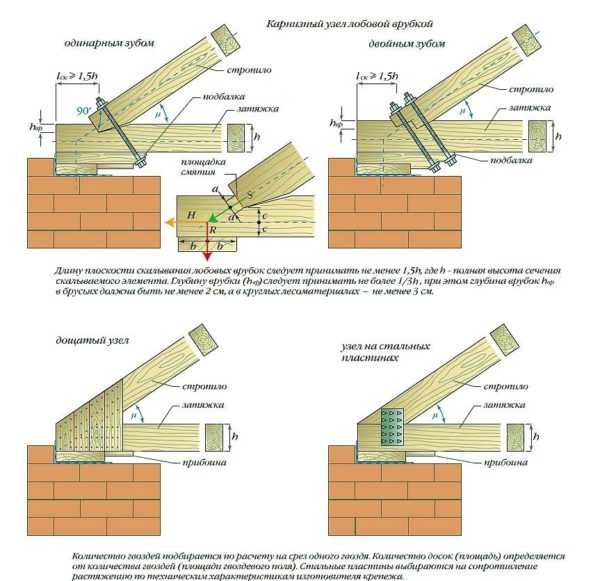

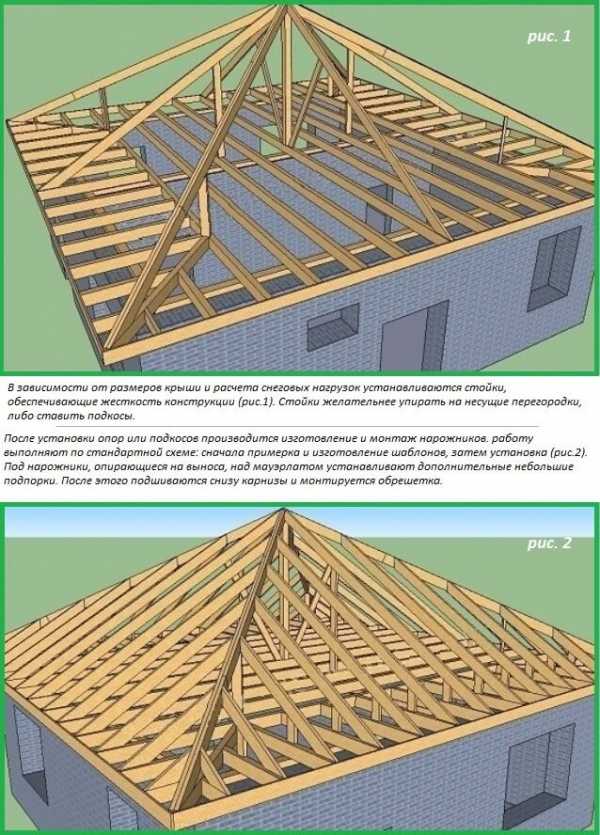

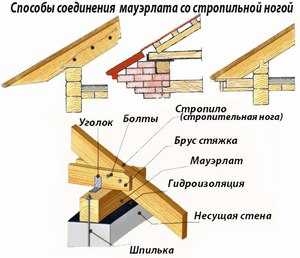

Установка опор

Это важная операция, которую нужно выполнить тщательным образом. Для начала необходимо установить опоры, которые будут поддерживать брус конька:

Нижние опоры могут отличаться. Это будет зависеть от материалов, которые используются при постройке всей конструкции. Если имеется брусчатый или рубленый дом, тогда все функции на себя будут брать верхние венцы сруба. Если используется каркасная технология, то в качестве опоры будет использоваться обвязка каркаса. Кирпичные дома имеют опоры на мауэрлате.
Чтобы вся нагрузка распределилась по внешним стенам, необходимо использовать мауэрлат. Для этого следует применять деревянную балку с сечением 10 на 10 см. Этот элемент необходимо будет поставить к внутреннему краю стены. А также можно устанавливать балку по самому центру.
Чтобы избежать срывания крыши под воздействием ветров, следует использовать крепление из проволоки. Шаг необходимо соблюдать в 1 тыс. мм.
Чтобы впоследствии имелась возможность осматривать стропила и мауэрлат, необходимо соблюдать некоторые расстояния при сборке. От перекрытия чердака до мауэрлата должен быть промежуток в 400 мм.
В качестве верхней опоры будет использоваться балка.
Стоит отметить, что при создании крыши будут отсутствовать кирпичные фронтоны, которые обычно устанавливаются на двускатных крышах. Именно по этой причине под коньковый брус надо поставить специальные стойки с сечением в 100 на 100 мм, шаг между ними должен составлять 4 метра.
Стойку необходимо упирать на лежень. Его нужно положить на несущую стену (внутреннюю). Доска должна иметь сечение 50 на 150 мм.

После того как установка опор была завершена, можно переходить к следующему действию. Необходимо будет позаботиться о стропильной системе.

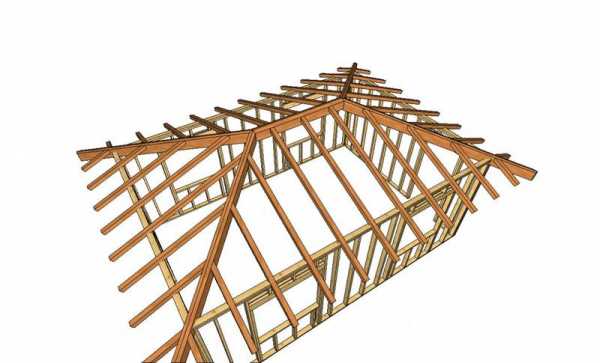

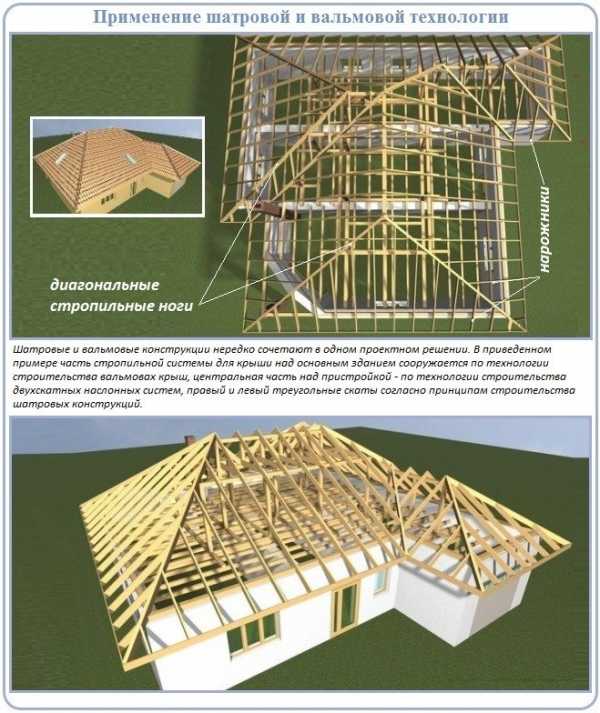

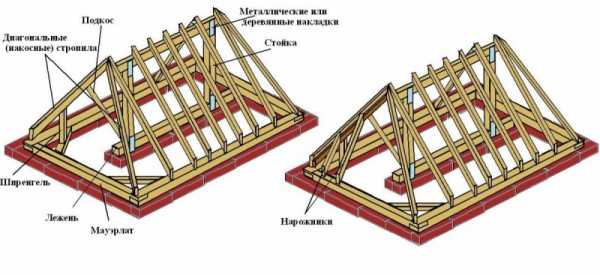

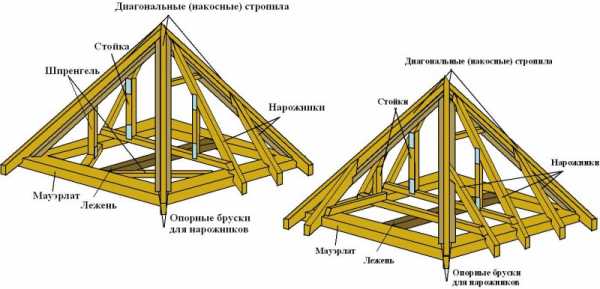

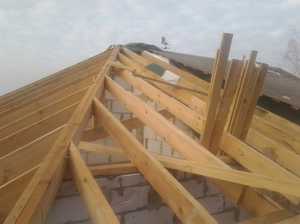

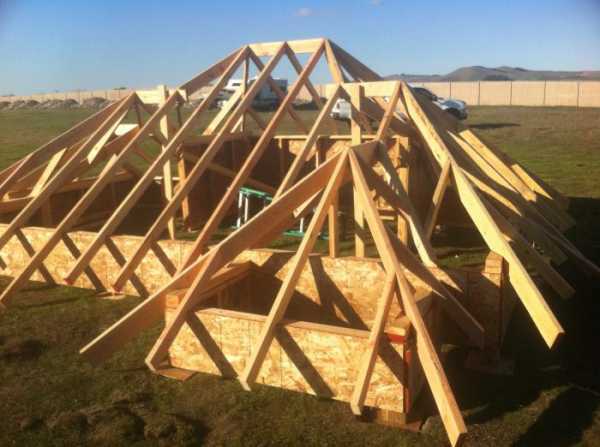

Система стропил

Чтобы установить систему стропильных ног, следует придерживаться определённой инструкции:

Накосные стропила помещаются на внутренние углы стен. А те, что имеют диагональное расположение — на внешние. Длина таких стропил несколько больше, чем у остальных. Это объясняется тем, что на них приходится очень большая нагрузка.
На накосные стропила будут устанавливаться укорочённые стропила скатов. Они должны состоять из нескольких ног.
Под диагональный вид стропил необходимо поставить несколько опор. Лучше всего применить для этой задачи стойки, изготовленные из прочного бруса. Подкосы должны составлять угол в 45 градусов.
Промежуточные ноги надо упереть на коньковый брус к верхней части. А в нижней части на мауэрлат. При установке надо оставлять шаг в 1,2 м.

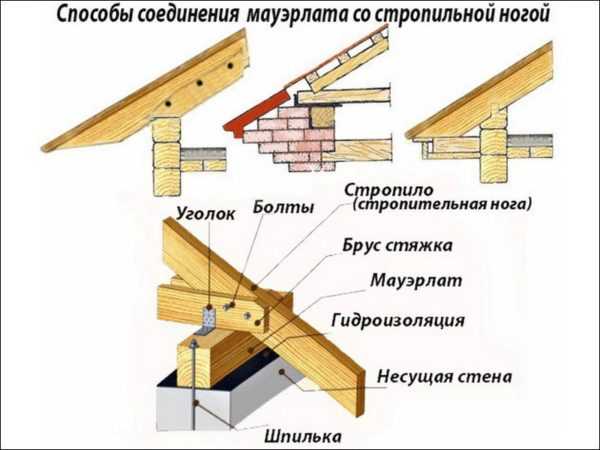

Стропила (через одну) необходимо крепить скрутками к несущей части стены. Надо применять несколько проволок, имеющих диаметр примерно в 4 мм.
Промежуточный каркас скрепляется с мауэрлатом. Для этого необходимо применять обратную скобу. Угловые стропильные ноги следует упирать на мауэрлат, а другая сторона должна располагаться на диагональной ноге.
Чтобы добиться симметрии всех ног, следует использовать отметки, нанесённые на мауэрлат и коньковый брус. Очень важно грамотно соединить все элементы в тех местах, которые будут пересекать диагональные и центральные стропила. Для этой цели потребуется проделать в брусьях надрезы с двойным скосом.

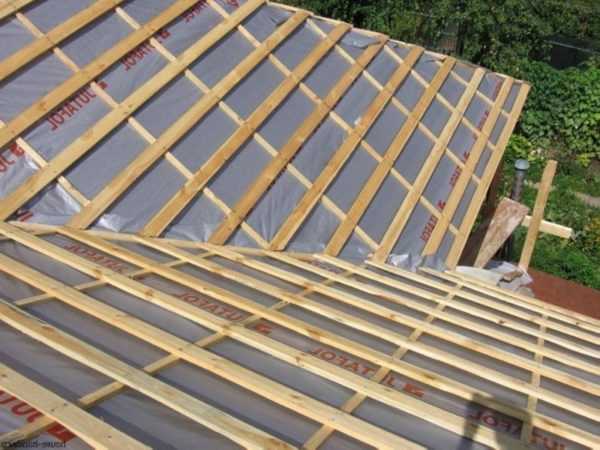

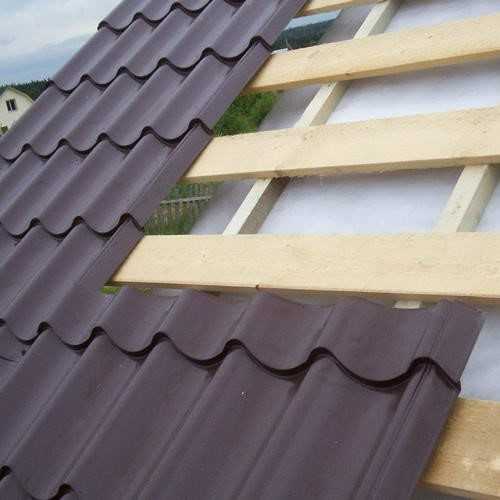

После всех этих мероприятий можно ещё заняться обрешёткой получившейся крыши, чтобы придать ей большую долговечность. Таким образом стропильная система получится намного крепче и прослужит долгое время.

Вальмовая кровля довольно часто используется в современных конструкциях. Если есть желание построить очень красивое архитектурное сооружение, имеющее различные возвышения или выступы, то следует применять именно этот метод.

sotka.guru

советы профессионалов по монтажу, фото четырехскатных крыш

Строительство дома является довольно сложным и длительным процессом, особенно когда оно проводится собственными силами. Для того, чтобы построить хороший дом, необходимо иметь не только желание и средства, но и определенные навыки в этом деле. Без определенных знаний можно построить дом, который обладает плохим качеством, а это значит, что риск его разрушения очень велик. Особенно надо уделить внимание крыше — выбор правильной конструкции надежно защитит ваш дом. Вальмовая крыша — наиболее подходящий вариант для большого дома.

Перед тем как приступать к строительству дома, необходимо понимать, что это поэтапный процесс, к которому необходимо отнестись очень внимательно. Каждый этап играет важную роль в том, насколько комфортно будет проживать в нем, а также срок его эксплуатации. Здесь каждый этап важен, но особого внимания стоит уделить устройству крыши. Ведь именно эта конструкция будет защищать строение от атмосферных осадков.

Какой тип крыши выбрать?

Если вы хотите избежать многих проблем, которые могут возникнуть в результате эксплуатации дома, при его возведении стоит задуматься над тем, какую крышу вы хотите сделать. Самой распространенной является двухскатная крыша, которая, разумеется, состоит из двух скатов. По торцам этих скатов находятся фронтоны. Реже всего устраивают односкатную крышу. Зачастую такие конструкции используют на гаражах и других хозяйственных постройках.

В последнее время повысился спрос на обустройство вальмовой крыши, которая имеет свои особенности. Основной особенностью данной крыши является то, что в ней помимо двух основных скатов есть еще и два дополнительных. Эти два дополнительных ската размещаются с торцовой стороны крыши. Именно этим вальмовая крыша отличается от двухскатной конструкции. Вальмовая крыша, в свою очередь, имеет несколько конфигураций. Итак, какими бывают вальмовые крыши:

крыша, в которой дополнительные скаты наполовину закрывают фронтон, называется полувальмовой. Классическая вальмовая крыша полностью закрывает фронтоны.;
шатровая вальмовая крыша. Основной особенностью такой конструкции является то, что все ее скаты имеют одинаковые размеры, что и делает ее похожей на шатер. Такие конструкции устраивают исключительно на постройках, которые имеют квадратную форму;
ломаная конструкция состоит из большого количества скатов. Такие скаты могут иметь разные размеры и устанавливаться под различным углом. Устройство такой крыши является довольно сложным процессом.

При выборе конструкции вальмовой крыши стоит учесть свои навыки в этом деле. Особое внимание стоит уделить расчетам конструкции. Если вы не можете сами рассчитать размеры крыши, то стоит обратиться за помощью к специалистам. Неопытным людям лучше не браться за эту работу и не испытывать судьбу. Неправильно проведенный расчет может привести к разрушению крыши в ближайшем будущем.

Конструктивные особенности крыши

Если вы решили самостоятельно обустроить вальмовую крышу, то необходимо хорошенько подготовиться, как теоретически, так и практически. Для того, чтобы создать качественную крышу, необходимо знать ее основные конструктивные особенности:

В основе вальмовой крыши лежит коньковый брус, который профессионалы называют попросту «коньком». Коньковый брус монтируется по центру конструкции, к которому в дальнейшем будут крепиться остальные элементы.
Второй составляющей крыши является угловые стропила, которые с одного конца примыкают к коньковому бруску. Другой же конец угловых стропил выходит на стены здания, и даже может выступать за их края. Так как на стропила действует большая нагрузка, их изготовляют из того же материала, что и коньковый брус.
Еще одним элементом вальмовой крыши являются промежуточные и промежуточно-центральные стропила. Центральные промежуточные стропила одним концом закрепляются на коньке, а другим устанавливаются на стены постройки. При этом эти стропила устраивают как на основных, так и дополнительных скатах.

Промежуточные стропила используются исключительно на скатах. Также в процессе устройства крыши используют короткие стропила, которые соединяют угловые стропила с коньком. Все короткие стропила монтируют только под одним углом.

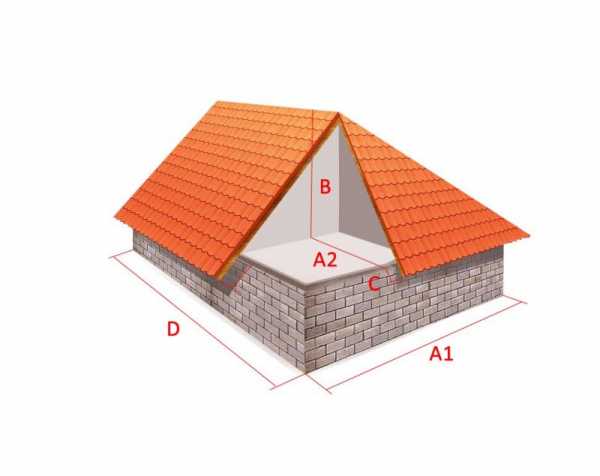

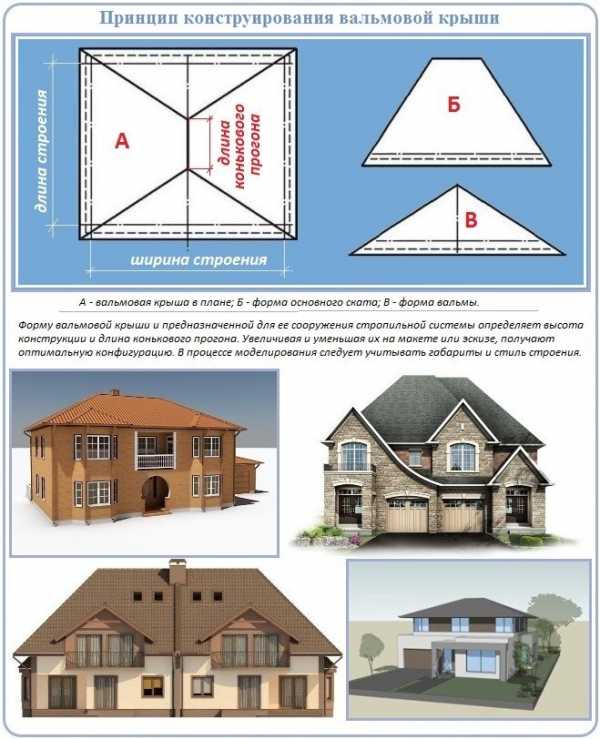

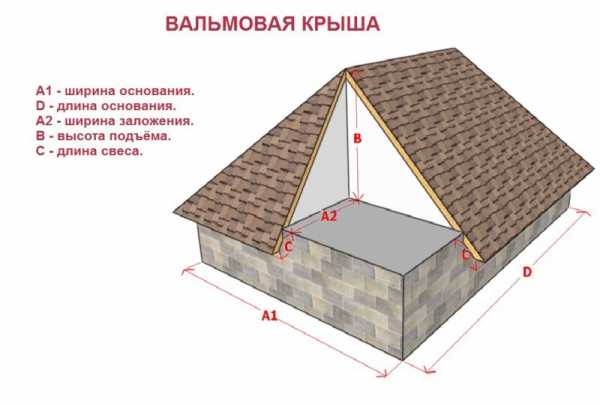

Разметка и расчет будущей конструкции

Если вы решили построить вальмовую крышу, то вам необходимо будет провести расчет и разметку конструкции. С помощью расчетов можно будет определить размеры не только крыши, но и всех ее элементов. Это позволит создать надежную крышу. Как произвести разметку:

Для начала нужно измерить длину конькового бруса. Для этого с торца здания поверх обвязки нужно провести линию, над которой и будет монтироваться коньковый брус. После этого нужно взять толщину конька и поделить напополам. Получившиеся значение нужно нанести по обе стороны осевой линии. Это позволит перейти к разметке первой стропилы.
На следующем этапе проводится определение и разметка месторасположения промежуточных стропил. Просто нужно взять рейку и приложить ее одним концом к осевой линии, а другим положить на стену постройки. Таким образом вычисляется стропильный вес. На основании полученных размеров надо вычислить параметры других элементов стропильной системы. Для этого можно использовать всем известную теорему Пифагора.
При расчетах и разметки будущей конструкции можно использовать строительную рулетку. Этот инструмент чаще используют опытные строители, которые уже не первый раз сталкиваются с монтажом вальмовой крыши. Если вы впервые имеете дело с данной конструкцией, то лучше остановить свой выбор на замерной рейке, которую можно легко изготовить в домашних условиях. Просто нужно взять деревянную планку, можно из фанеры, и приставить к ней рулетку. Затем на планку нанести основные размеры. Для того, чтобы отметки было хорошо видно, необходимо взять широкую планку, толщиной где-то около 5 см. Таким образом планка будет выступать в роле измерительного прибора как строительная рулетка. Но, по сравнению с рулеткой, шанс допущения ошибки в измерениях и разметки, при которой будет использоваться замерная рейка, будет сведен к минимуму.
При расчете и устройстве вальмовой крыши стоит использовать специальную таблицу, в которой приведены соотношения между параметрами элементов стропильной системы. С ее помощью можно провести точные расчеты за довольно короткое время.

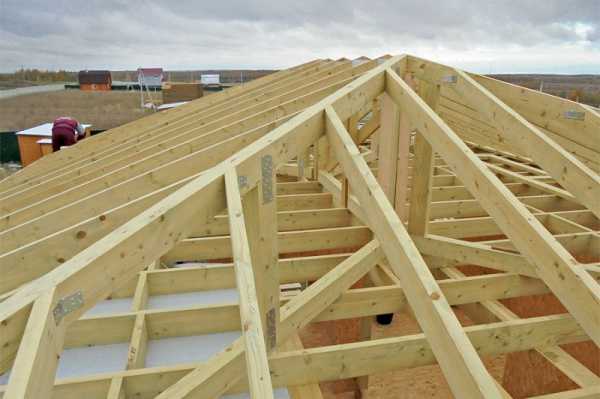

Установка вальмовой крыши

Строительство вальмовой крыши начинается с установки специальных стоек, основным назначением которых является поддерживание конька. Коньковый брус в свою очередь закрепляется с помощью системы укосов. После этого можно приступать к монтажу стропил по диагонали. При этом стоит учитывать, что стропила, которые монтируются по диагонали, должны иметь одинаковую длину. Соединения должны быть надежными, так как от этого будет зависеть устойчивость конструкции.

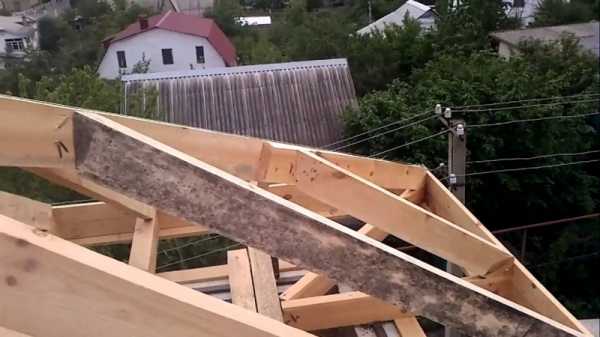

На следующем этапе проводится монтаж угловых и промежуточных стропил. При монтаже промежуточных стропил стоит учитывать, что расстояние между ними должно составлять не больше 70 см, так как это повлияет на надежность и устойчивость всей конструкции. Для крепления промежуточных стропил используют врубки, ригели и стяжки, которые обеспечивают дополнительную фиксацию конструктивных элементов. Промежуточно-центральные стропила необходимо надежно закрепить с обеих сторон конькового бруса.

Выбор материала для вальмовой крыши

При выборе материала для вальмовой крыши стоит использовать только одну древесину. Так как древесина является пожароопасным материалом, а также плохо переносит повышенную влажность и другие негативные факторы, перед монтажом крыши все ее элементы необходимо обработать специальными веществами. Это позволит существенно продлить срок эксплуатации конструкции.

Основным недостатком вальмовой крыши является сложность ее монтажа. Это связано с тем, что данный тип крыши имеет сложную конструкцию. Зачастую именно это заставляет людей отказываться от обустройства такой крыши. Но, если знать основные принципы возведения такой кровли, то ее может сделать и человек, который ранее не сталкивался с ней.

Если осилить технологию и соорудить вальмовую крышу, то можно придать дому элегантный вид и неповторимый дизайн. А ради этого можно постараться.

Фото четырехскатных крыш

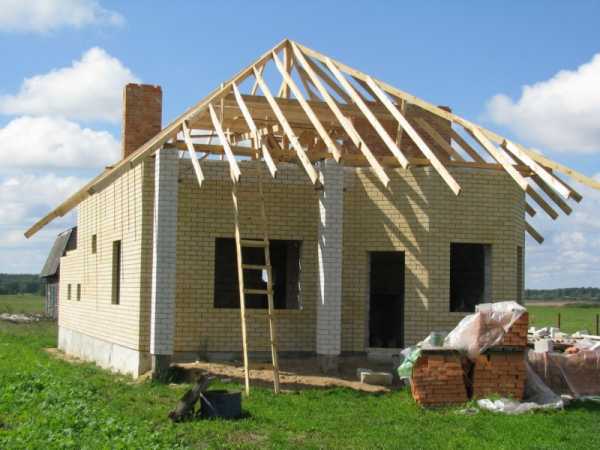

Вариант установки вальмовой крыши на одноэтажном домике.

fasad.guru

Шатровая вальмовая крыша + фото

Сложно переоценить важность и значение такого конструктивного элемента здания, как крыша. От ее надежности во многом зависит долговечность здания или сооружения, а также комфортность проживания в нем, если речь идет о жилом доме. Одним из наиболее распространенных видов кровли является вальмовая крыша, которая является универсальной конструкцией и может применяться на зданиях и сооружениях практически любого размера и формы.

Наиболее популярные виды скатных кровель

Все используемые конструкции скатных кровель достаточно просто разделить по количеству скатов.

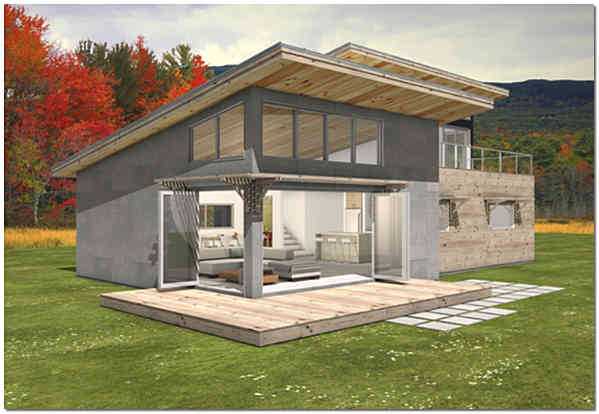

Односкатные крыши

Конструкция, состоящая из одного ската, что очевидно из названия, образует уклон благодаря опиранию либо на стены разной высоты, либо на несимметричную стропильную систему. Простая и удобная конструкция, позволяющая экономить средства на строительстве. Но ее использование на больших зданиях и сооружениях крайне затруднительно.

Двускатные крыши

Самая распространенная разновидность кровли, очень часто применяемая при строительстве частных домов. Будучи более сложной конструктивно, по сравнению с односкатной, она функционально не проигрывает ей, значительно превосходя в разнообразии возможных вариантов и вдобавок имеет гораздо более привлекательный внешний вид.

Вальмовые крыши

Главной особенностью вальмовой крыши является наличие 4-х скатов. Данный вид крыш также имеет несколько разновидностей:

классическая вальмовая крыша. Обладает 4-я скатами, два из которых имеют трапециевидную, а два других – треугольную форму. Именно эти два треугольных ската и называются вальмами, а разновидность кровель получила свое название от них;
полувальмовая крыша. Для нее характерна усеченная форма треугольных скатов. Применяется данная разновидность кровель, как правило, в наиболее ветреных регионах. Полувальмовая крыша обладает прекрасными функциональными характеристиками, но достаточно сложна в изготовлении, кроме того, расход материала для ее устройства выше, чем при других конструкциях;
шатровая крыша. Разновидность вальмовой кровли, при которой все четыре ската имеют треугольную форму и сходятся в верхней точке. Наиболее часто применяется при возведении зданий и сооружений, в том числе частных жилых домов, которые имеют квадратную форму. Также может применяться при количестве скатов, превосходящем четыре, в случае если строящийся дом имеет форму равностороннего многоугольника. Реже используется, когда основной каркас здания выполнен прямоугольно. Вальмовая шатровая крыша является сложным конструктивным элементом, но в случае ее использования, позволяет добиться прекрасных функциональных и эксплуатационных характеристик при привлекательном и оригинальном внешнем виде;
ломаная крыша. Особенностью данной разновидности является то, что кровлю образуют вальмы, различающиеся между собой формой и размером. Ломаная вальмовая кровля наиболее сложна для строительства, но выглядит чрезвычайно дорого и роскошно.

Купольная и сферическая крыша

Применяются гораздо реже, чем вышеперечисленные конструкции. Основная область использования – различные церковные сооружения, стадионы. При возведении купольных и сферических крыш применяется стропильная система в виде изогнутого каркаса, а в качестве покрытия – мягкие рулонные и гибкие, оцинкованная сталь, пластиковая черепица, материалы, способные принять форму купола или сферы.

Вальмовая шатровая крыша – достоинства и недостатки

Вальмовая шатровая крыша имеет крайне привлекательный вид и множество достоинств.

Плюсы использования шатровой вальмовой крыши:

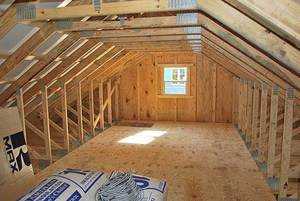

позволяют использовать создаваемое чердачное помещение в качестве дополнительной полезной площади;
не подвержены временным деформациям. Достигается особенностями конструкции, обеспечивающей максимальную надежность и долговечность;
производя утепление кровли, автоматически происходит улучшение теплоизоляции всего здания или сооружения, что позволяет значительно сэкономить на отоплении;
способность противостоять различным погодным явлениям, в том числе значительным ветровым нагрузкам. Данное свойство становится возможным благодаря относительно низким углам наклона конструкции;
наличие больших и далеко располагающихся от стен свесов позволяет качественно и надежно защитить фасад от попадания на него нежелательной влаги. Также уже упомянутым далеким выносом обуславливается и привлекательная форма кровли;
крайнее привлекательный внешний вид, что в сочетании с использованием в качестве покрытия современных материалов придает дому оригинальность и красоту.

Наличие большого количества достоинств вовсе не отменяет того, что некоторые недостатки шатровым вальмовым крышам также присущи:

более сложная конструкция крыши приводит к тому, что затраты на ее устройство (и на материалы, и на заработную плату рабочих) выше, чем при обычной двухскатной кровле. Частично удорожание компенсируется тем, что присутствует экономия на возведении фронтонов, отсутствующих при данной конструкции крыши;

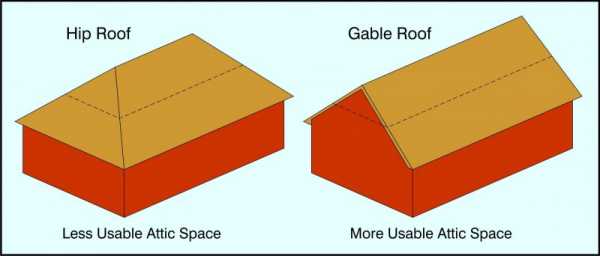

наличие скатов со всех сторон несколько сокращает объем пространства чердака;
наличие мансардных окон, в случае эксплуатируемого чердака, предусматривает их обязательное закрытие во время дождя. При заполнении окнами фронтонов такой потребности не возникает.

Вальмовая шатровая кровля – разновидности и примеры

Несмотря на кажущуюся однообразность шатровых вальмовых кровель, на самом деле это очень универсальная и многогранная конструкция. Ее можно с успехом применять на самых различных по функциональным и конструктивным особенностям зданиях и сооружениях.

Некоторые основополагающие примеры подобных крыш рассмотрены ниже.

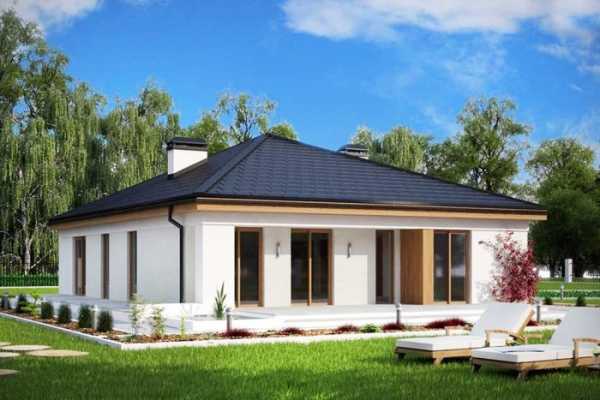

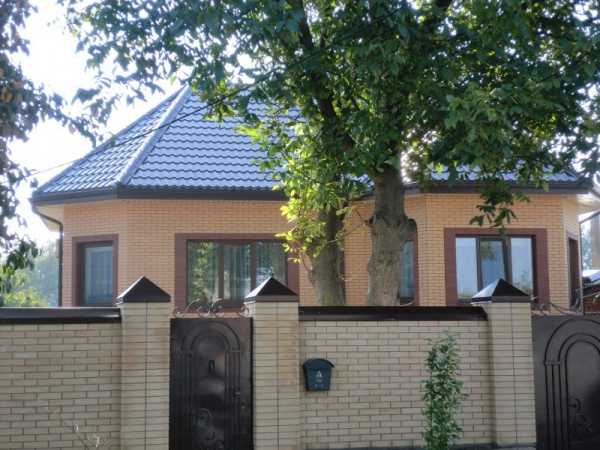

Самый простой и незатейливый вариант показан на следующем фото.

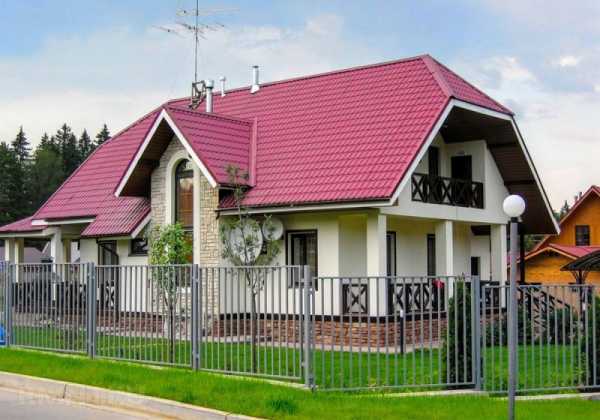

Обычный небольшой жилой дом. Малый угол наклона примененной здесь крыши делает его очертания еще более приземистыми. Это хорошо показывает одно из свойств подобной разновидности шатровой вальмовой крыши – она делает здание визуально более низким, чем на самом деле. Этим качеством частенько пользуются строители мансард, когда требуется сделать так, чтобы дом после возведения мансарды не казался сильно выше соседних.

Но малые углы наклона – не единственный вариант шатровой вальмовой кровли. Пример противоположного свойства – на следующем фото.

Такая конструкция придает зданию прямо противоположные свойства – оно кажется гораздо выше, чем является в действительности. Подобные задачи также зачастую приходится решать строителям и проектировщикам. Очевидно, что и значительной части потенциальных потребителей данное решение также может понравиться.

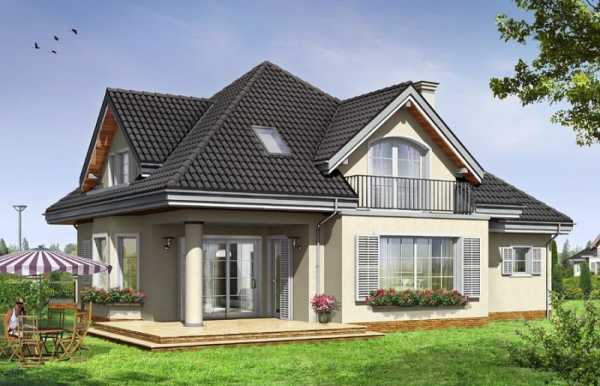

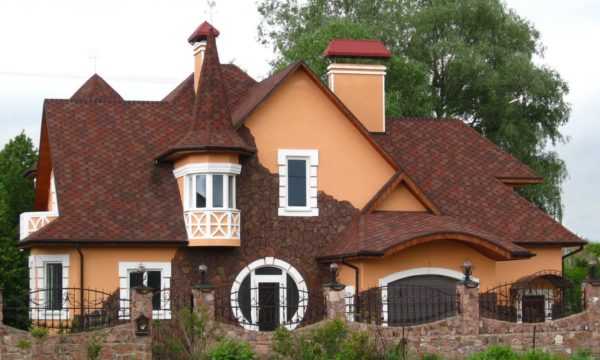

Достаточно органично вписываются в шатровую вальмовую крышу и различные архитектурные элементы – эркеры, окна различной формы, вентиляционные и печные трубы и многое другое. Часть элементов была на фото выше, следующее фото демонстрирует еще один вариант их сочетания:

Благодаря грамотно вписанному в профиль кровли эркеру, дом моментально приобретает оригинальный внешний вид, значительно выделяясь из числа себе подобных. Современные технологии и материалы, используемые при производстве кровельных систем, с легкостью позволят выполнить любые, гораздо более сложные, чем на данном фото, примыкания различных конструктивных элементов.

Помимо приведенных выше вариантов, особое внимание следует обратить и на то, как органично и внешне красиво может сочетаться вальмовая крыша в форме шатра с кровельными элементами, находящимися на другом уровне по вертикали. Конструктивно и с точки зрения технологии, выполнение таких сопряжений и примыканий также не представляет особых трудностей, достаточно тщательно соблюдать все необходимые технологические процессы. А полученный результат вполне окупит незначительное увеличение затрат на выполнение этих работ. Следующее фото красноречивее любых слов.

Форма шатровой вальмовой крыши может быть использована и на самых простых из всех возможных сооружениях. Пример навеса над автостоянкой приведен на фото.

Данный пример еще раз доказывает, что не бывает слишком сложных или, напротив, слишком простых типов конструкций, бывает лишь правильное и неправильное их применение и использование на практике.

Особенности устройства шатровой вальмовой крыши

При возведении шатровой вальмовой крыши существуют свои особенности и правила, которые должны быть обязательно выполнены для получения надежной и долговечной конструкции:

использование одной породы дерева для всех элементов стропильной и особенно коньковой системы;
из-за того, что крыша имеет более крутой, по сравнению с большинством других конструкций угол наклона, размер промежуточных досок принимается 50*150 мм и более;
короткие элементы, придающие системе большую прочность и надежность, крепятся к угловым элементам стропил, а не к коньку;
стропильная система должна в обязательном порядке предусмотреть наличие промежуточных (центральных) стропил, крепящихся непосредственно к коньковому узлу. Также должно быть обеспечено их упирание в верхнюю часть обвязки и в коньковый узел.

Очевидно, что конструкция шатровой вальмовой кровли достаточно сложна. Ее самостоятельное выполнение вполне допускается и возможна, но при любом раскладе обязательна разработка проекта или привязка существующей проектной документации к условиям конкретного здания. В противном случае сложно гарантировать надежную и долговечную работу кровли.

Заключение

Вальмовая шатровая крыша – сложный конструктивный элемент здания. Но ее грамотное возведение позволит помимо высочайших функциональных характеристик получить и крайне привлекательный и оригинальный внешний вид зданию или любому жилому дому. Можно с уверенностью утверждать, что все ресурсы, и финансовые, и человеческие, вложенные в возведение шатровой кровли с лихвой окупятся долгим сроком ее службы и удовольствием от проживания в красивом доме.

bouw.ru

Вальмовая крыша – фото и основные конструктивные особенности

Четырёхскатную крышу можно зачислить к одним из наиболее популярных видов кровли, придающей внешнему виду строения оригинальности. Она зачастую используется при возведении больших сооружений по той простой причине, что такая конструкция выглядит компактно и аккуратно в отличие от двускатного аналога с фронтонами. Вальмовая крыша может быть как стандартной, так и включать различные конструктивные элементы. Так, мансардное или слуховое окно придают конструкции оригинальности.

Четырёхскатная система крыши как на фото выгодно отличается от двускатного аналога кровли не только внешне, но и способностью намного надёжнее справляться с защитой помещения от внешних погодных факторов – дождь, снег или ветер. При этом, несмотря на то, что вальмовая кровельная система конструктивно сложнее стандартной двускатной крыши, её вполне можно соорудить своими руками в домах и беседках небольших размеров.

Разновидности вальмовых четырёхскатных кровельных систем

Если говорить о четырёхскатных кровельных системах, к ним можно смело зачислить любую крышу, имеющую четыре ската, при этом 2 из них всегда имеют форму трапеции, а оставшиеся 2 повторяют форму треугольника. Также четырёхскатные кровельные конструкции подразделяются на вальмовую, шатровую и переходную полувальмовую крышу.

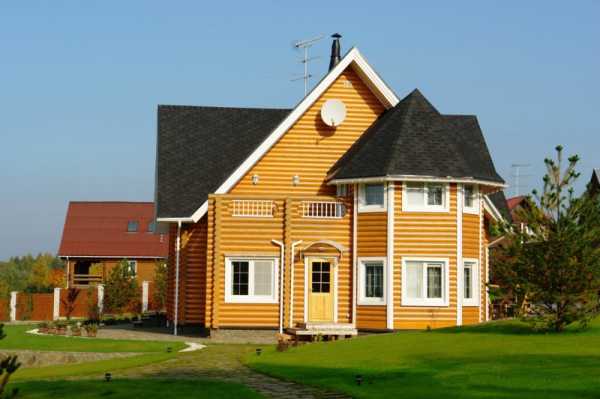

Вальмовая крыша, фото которой можно видеть, является кровельной системой с двумя треугольными и двумя трапециевидными скатами. В свою очередь, полувальмовая конструкция отличается от предыдущей кровли треугольными скатами, которые возводятся не на всю высоту, а только в верхней части крыши.

Если говорить о шатровой конструкции крыши, то она состоит из четырёх плоскостей треугольной формы, которые сходятся в одну точку в вершине кровли, таким образом, полностью повторяя конструкцию пирамиды с 4 рёбрами. Основой такой крыши всегда является квадратное помещение. При этом конструкция не имеет фронтонов.

Разновидности четырехскатной крыши

Проектирование вальмовой крыши

Как и при выполнении большинства других строительных работ, перед обустройством кровли составляется подробный проект будущей крыши с учётом основных нагрузок, возложенных на стропильную систему. При этом существуют следующие основные нагрузки, которые могут повлиять на конструкцию и параметры стропил:

вес материала, используемого в качестве кровли;
общая масса кровельного «пирога», в который входят следующие элементы: гидроизоляция, теплоизоляция и обрешётка;
предполагаемая нагрузка на крышу от слоя снега в зимний период;
ветровая нагрузка на кровельную систему;
специфическая нагрузка, зависящая от сейсмической активности и других природных факторов.

Также немаловажную роль при расчёте сечения и длины стропильных балок играет угол ската кровли, в соответствии с которым и будет выбираться кровельный материал. Если вальмовая четырёхскатная крыша, фото которой можно видеть, будет иметь пологий, практически плоский скат, то есть коэффициент наклона кровли не будет превышать 15°, тогда целесообразно использовать рулонные материалы. В том случае, когда угол ската равен или превышает 35°, то подойдёт металлочерепица, профнастил или листы асбестоцемента.

Помимо этого проект должен содержать все этапы и чертежи возведения стропильной конструкции и узловых соединений, а также обрешётки крыши. Если проектирование будет выполнено максимально точно и подробно, то выяснить количество необходимого кровельного и сопутствующего материала, в том числе и брусков для стропильной системы, не составит особого труда. Если такой возможности нет, то проект можно заказать у специалистов.

Вальмовая крыша — устройство диагональных стропил

Четырёхскатная вальмовая конструкция кровли как на фото состоит из четырёх диагональных стропильных балок, направленных по отношению к внешним углам строения и сходящихся в одну точку на конце конька крыши. Конструкция нижних накосных стропильных балок четырёхскатной кровли может отличаться в зависимости от материалов, используемых при строительстве здания.

Если строение имеет деревянную брусчатую конструкцию, то опорой для стропильной системы, является верхний венец сруба. В домах каркасной системы – это основная обвязка каркаса. В зданиях, возведённых из кирпича или камня, в качестве опоры скатных стропил используется мауэрлат, который равномерно распределяет сосредоточенные точечно нагрузки от балок по всей площади кладки стены.

Сам мауэрлат – это не что иное, как брус сечением 10х10 см, который укладывается как в центральной части стены, так и ближе к её внутренней стороне. Для защиты крыши от возможности срыва сильным ветром, мауэрлат закрепляется к стенам здания при помощи скруток из проволоки, размещённых с шагом не более 100 см. Один конец проволоки закрепляется к костылю, который, в свою очередь, вбивается между швами кирпичной кладки на уровне 30 см от верхнего края стены, другой свободный конец надёжно фиксирует мауэрлат.

Чтобы в дальнейшем обеспечить свободный доступ к осмотру и ремонту мауэрлата и стропильной системы, расстояние от верхней части перекрытия чердака и нижней частью мауэрлата должно быть более 40 см. При этом все деревянные конструкции, контактирующие с кладкой из кирпича, качественно изолируются при помощи гидроизоляционного материала.

Основной опорой верхней части скатных стропил является коньковый брус — балка из древесины с сечением, аналогичным как у стропильных ног. По той причине, что конструкция вальмовой кровли не предусматривает кирпичных фронтонов, как в случае с двускатной кровельной системой, деревянный коньковый брус опирается на специальные стойки сечением 10х10 см, расположенные с шагом в 3 — 4 м в зависимости от размеров строения. Нижний конец стойки упирается в лежень, который обустраивается несколькими способами:

на внутреннюю стену, если такая имеется в наличии;
на плиту перекрытия из железобетона, через столбики из кирпича.

Сечение лежня напрямую зависит от особенностей четырёхскатной вальмовой крыши, фото которой можно наблюдать. В первом случае – это балка размерами 5х150 см, а во втором — брусок сечением 15х15 см. Однако, в обоих вариантах обязательно обустроить качественную гидроизоляцию из любых доступных рулонных материалов.

Конструкция накосных стропил в таком случае немного длиннее стандартных, при этом на них опираются нарожники (укороченные скатные стропила). По этой причине они, как правило, подвержены нагрузке в 1,5 раза больше, чем на стандартную стропильную систему. Чтобы конструкция диагональных ног выдержала такие нагрузки, их изготавливают спаренными, то есть состоящими из двух одинаковых элементов, скреплённых между собой.

Для уменьшения расчётной длины диагональных ног под ними устанавливаются опоры. В качестве опор может быть использован как брус размерами 10х10 см, так и подкос с аналогичным сечением. Подкосы располагаются под углом в 45°, упираясь нижним краем в лежень.

Конструктивные особенности промежуточных стропил и нарожников

Промежуточные стропильные балки вальмовой кровли верхним краем упираются в коньковый брус, а нижним концом на мауэрлат. Размещаются они с шагом 100-122 см. При этом параметры сечения стропильных балок напрямую зависят от промежутков между стропилами, снеговых нагрузок и общей массы кровельного «пирога».

Очень важно учитывать и то, что промежуточные стропильные балки не должны обладать слишком большой свободной длиной. В случае если пролёт кровли здания превышает 8 м в длину, то под каждой стропильной ногой устанавливается одна стойка или подкос, если же длина превышает 10м, то устанавливают две дополнительные опоры.

Каждую вторую стропильную ногу также необходимо зафиксировать на стене проволочными скрутками 4 мм диаметра и костылями, вбитыми между швами кладки из кирпича на расстоянии 30 см ниже обреза стены. Крепление промежуточных стропил к мауэрлату выполняется специальными обратными скобами.

Стропильные полуноги или нарожники упираются одним концом в диагональные ноги, а другим в мауэрлат. При этом для равномерного распределения нагрузок от нарожников на диагональные стропила их крепят к накосным стропильным балкам в разных местах.

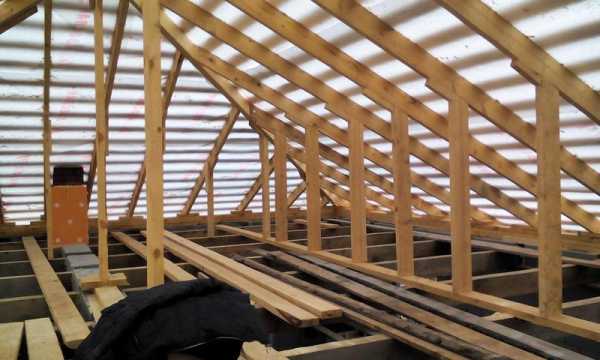

Стропильная система вальмовой крыши

Для возведения несущего каркаса четырёхскатной вальмовой крыши используют следующую последовательность работ:

По наружному периметру стен крепится мауэрлат.
В местах расположения стоек сооружается лежень.
На лежне располагаются опоры для конькового прогона. Стойки размещаются вертикально по уровню и при необходимости усиливаются подкосами.
По отвесу закрепляется коньковый прогон. От точности установки последнего будет зависеть качество всей конструкции крыши.
На следующем этапе устанавливаются накосные стропила между мауэрлатом и коньком.
Монтируются промежуточные стропильные балки по аналогии с диагональными ногами.
На финишном этапе крепятся нарожники.

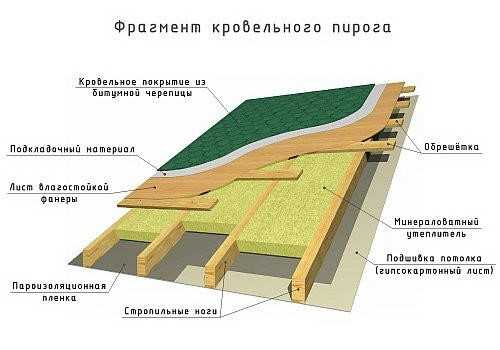

Устройство кровельного пирога

После монтажа стропильной системы вальмовой конструкции крыши переходят к сборке так называемого кровельного пирога, при этом строго следуя одному условию – паронепроницаемые слои должны увеличиваться, начиная изнутри по направлению наружу. Система кровельного «пирога» обустраивается следующим образом:

в межстропильном пространстве укладывается слой теплоизоляционного материала;
с внутренней стороны подкровельного пространства укладывается пароизоляция;
снаружи утеплителя по стропильным балкам укладывается гидроизоляционная плёнка, которая образовывает воронки. Сам материал прижимается к стропильной системе контробрешёткой. При этом гидроизоляционный слой будет пропускать пар наружу строения и не позволит проникать влаге извне;
поверх контробрешётки закрепляется обрешётка.

Обрешётка будет принимать нагрузку кровли и передавать её на стропильную систему. Монтируется она перпендикулярно по отношению к стропилам, а поверх неё настилается кровельный материал. При этом параметры обрешётки будут зависеть от типа кровли. Так, под металлочерепицу укладывают доски 3,2х10 см и шагом 35 см; под 8-волновой шифер — брус 6х6 см и шагом 50 см; для битумной кровли и плоского асбестоцементного шифера – укладывается водостойкая фанера, так как для них нужна сплошная обрешётка.

krovlya.guru

расчет, схема, фото :: SYL.ru

Крыша – это завершающая конструкция здания, к установке которой нужно подходить ответственно и грамотно. Особенно сложное устройство имеет конструкция вальмовой крыши, которая еще называется щипцовой: она отличается наличием двух скатов по торцам, которые выполнены в форме треугольников и называются вальмами.

Виды и особенности

Существует несколько видов вальмовых кровельных систем:

Четырехскатная вальмовая крыша – это кровля, которая состоит из вальм, не доходящих до низа, а лишь закрывающих скаты и прикрывающих верхнюю часть фронтона.
Шатровая крыша, которая имеет четыре одинаковых по размеру и конструкции ската. Вальмы в такой конструкции расходятся во все стороны под одинаковым углом. Такая кровля используется при оборудовании зданий квадратной формы.
Ломаная крыша представляет собой скаты разных размеров, которые объединяются друг с другом под разными углами. Конструкция достаточно сложная, поэтому требует грамотного проектирования.

С чего начать?

Дом с вальмовой крышей – это красивое и гармоничное строение. Чтобы он служил долго и надежно, важно правильно подойти к проектированию каждого этапа строительства и в первую очередь кровельной системы. Данная конструкция состоит из следующих элементов:

Конька (конькового бруса), расположенного по центру строения и являющегося ее основным несущим элементом, поскольку именно к нему крепятся остальные деревянные детали.
Угловых (накосных) стропил. Каждое стропило с одного конца крепится к коньку, а с другого – выходит на угол здания и даже за его пределы. На стропила приходится основная силовая нагрузка. Для их изготовления используется брус той же толщины, что и в коньке.
Промежуточных центральных стропил. Они располагаются от концов конька и выходят по скатам и вальмам на стены.
Коротких стропил различной длины, которые крепятся к угловым деталям под одним и тем же углом.

Каждый проект вальмовой крыши учитывает точность расчетов, выполнение разметки, составление чертежей. Именно цифры лежат в основе проектирования вальмовой крыши.

Основные расчеты и сведения

Если вы хотите, чтобы крыша служила надежно, долго и не приносила неприятных сюрпризов, следует пристальное внимание уделить именно расчетам:

во-первых, выполняется разметка осевой линии по верхней части обвязки с торца строения;
во-вторых, рассчитывается половина толщины конькового бруса, а затем размечается, где будет располагаться первый элемент стропильной системы;
в-третьих, определяется место расположения промежуточного стропила при помощи замерной рейки;
в-четвертых, выполняется расчет длины стропильного свеса, опять же при помощи рейки.

Эти же действия следует выполнить на остальных трех углах – таким образом мы определим, как и где будут располагаться все элементы стропильной системы.

Как видно, устройство вальмовой крыши непростое, поэтому нужно выполнять каждый этап с особой тщательностью. Чтобы не ошибиться в цифрах, можно воспользоваться специальной таблицей, но сначала нужно рейкой измерить величину горизонтальной проекции промежуточного стропила. На основе полученной цифры подбираем в таблице угол наклона, умножаем два числа. Таким же способом измеряется длина свеса.

Вальмовая крыша: как устроена?

Четырехскатная вальмовая крыша – это сложная и своеобразная конструкция. При ее возведении важно, чтобы для создания конькового бруса и стропил использовался материал одной и той же толщины. Только это будет гарантией прочности и надежности всей конструкции. Любое изменение в толщине рано или поздно скажется на деформации крыши и ее разрушении. Важно, чтобы короткие стропила надежно крепились к угловым, а не к коньку, при этом важно точно соблюсти все углы уклона.

Вальмовая крыша (фото показывает, насколько разные конструкции могут иметь дома с такой кровлей) бывает любой высоты, но при этом стоить помнить: низкая крыша – это дополнительные опорные элементы, которые необходимы для удержания тяжелых элементов конструкции. Чтобы вальмовая крыша была надежной и долговечной, ее следует возводить из высушенного бруса хвойных пород. Кроме того, готовые стропила обязательно нужно обработать специальными пропитками и составами.

Зачем нужен мауэрлат?

Конструкция вальмовой крыши, как мы уже сказали, сложна. Для начала укладывается мауэрлат – именно на него будет в дальнейшем опираться вся система стропил. Укладка мауэрлата ведется на армированный пояс из железобетонных конструкций. Это позволит сделать несущие стены более прочными и усиленными, плюс создаст ровную поверхность для монтажа мауэрлата. Для каменных и кирпичных стен нужно выполнить опалубку, которая дополнится каркасом из арматуры, а потом будет залита бетоном. Главное, чтобы при заливке бетона сохранялся одинаковый горизонтальный уровень по всему зданию.

К установленному арматурному каркасу крепятся оцинкованные металлические шпильки – их длина должна выходить за пределы брусового мауэрлата. После затвердевания бетона верхняя часть промазывается битумом, а после оклеивается рубероидом — это позволит защитить дерево от гниения и иных воздействий среды. Шпильки нужны для того, чтобы закрепить всю конструкцию. Как правило, стропила вальмовой крыши создаются на основе деревянного бруса.

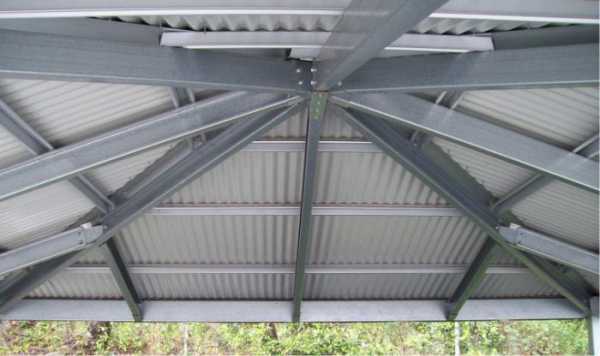

Каркас вальмовой крыши

Вальмовая крыша – это сочетание ряда элементов: прогона, опорной доски, мауэрлата, обрешетки, затяжек, стропил (рядовых, диагональных, накосных). Детали крыши формируют стропильную форму, в основаниях которой лежат несколько треугольников. В самой конструкции большое значение имеют стропильные ноги, которые должны устанавливаться в соответствии с определенным углом наклона ската кровли.

Мауэрлат – один из основных элементов, без которого невозможна конструкция вальмовой крыши. Именно при его помощи происходит равномерное распределение массы стропильной системы на несущие стены здания. Итак, какова роль стропил?

Скользящие опоры играют важную роль для достижения надежности кровли.
Висячие опоры позволяют сделать вальмовую крышу прочной и надежной, даже если на нее будет приходиться слишком большая нагрузка.

Если дом строится на основе столбчатых опор, то монтируются наслонные стропила, которые торцами опираются на наружные стены. Монтаж этого вида опор целесообразно выполнять в том случае, если расстояние между опорами составляет не больше 6 метров. Для достижения прочности и надежности соединения используются дополнительные саморезы и болты. А для усиления прочности накосных стропил иногда используется шпренгель.

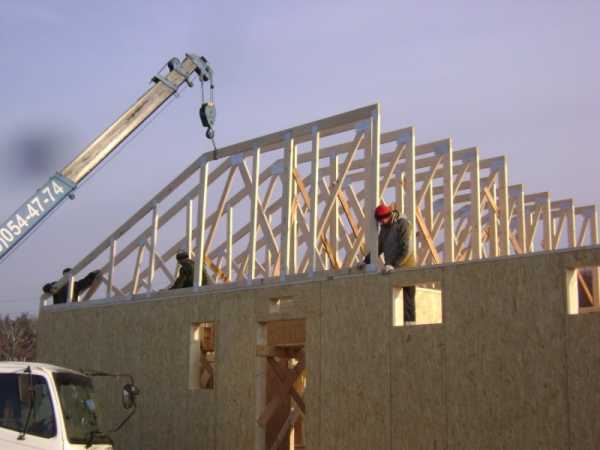

Как устанавливаются стропила?

Конструкция вальмовой крыши возводится в несколько этапов. Сначала устанавливаются стойки в вертикальном положении – они должны служит поддержкой конькового бруса. Стойки, удерживающие конек, крепятся к центральной балке специальной системой укосин. Только после этого применяются диагональные стропила из обрезной доски. Однако главные элементы – это именно накосные и диагональные стропила, на которые приходится основная нагрузка кровельной системы.

Расчет — важнее всего!

Если возводится вальмовая крыша, расчет играет важную роль. При этом следует соблюдать определенные правила:

Во-первых, диагональные стропила должны иметь одну длину – от этих показателей зависят свесы кровли.
Во-вторых, свесы должны выполняться на расстоянии 50-60 см, а если дом построен в климатически сложных регионах, где очень сильны ветровые нагрузки, то свесы могут доходить до одного метра.
В-третьих, диагональные и центральные стропила должны стыковаться грамотно и внимательно.

Стропила должны быть закреплены анкерными соединениями, что важно для удержания срыва кровли ветром. Установка стоек позволит сделать нагрузку на балки меньше. Если уклон крыши не очень большой, то потребуется усиление крыши при помощи шпренгельных ферм и шпренгелей. Шпренгель – это брус, который укладывается по обе стороны, и сходящийся наверху углами.

Если вам нужна крыша своими руками, вальмовая конструкция довольно сложна в возведении, помните это. Для ее усиления требуется обрешетка, которая выполняется из брусков. Она может быть сплошной или с зазорами. Шаг обрешетки зависит от размера и вида кровельного материала. Популярность вальмовой крыши объясняется ее необычным видом, надежностью, долговечностью и необычностью конфигурации. Если вы планируете возведение мансардного этажа, эта конструкция будет наиболее идеальна. Обтекаемая форма защищает кровлю от ветра.

Основные расчеты

Схема вальмовой крыши составляется с учетом угла наклона стропильной системы, кроме того, важную роль играет выбранный утеплитель. В России чаще всего применяется теплоизоляция минеральной ватой: она укладывается рулонами и не требует подгонки. Чтобы рассчитать нужное количество материала, следует узнать стандартные размеры плит и площадь самой кровли. Часто кровельные материалы образуют меньшую площадь, чем крыша. Это сказывается на расходе материалов. Чтобы вычислить площадь кровли, нужно учесть суммарную площадь двух вальмовых треугольников, а также двух боковых плоскостей в виде трапеции.

Избегаем ошибок

Как мы уже сказали, сложная конструкция – это одно из отличий, которыми характеризуется вальмовая крыша. Расчет можно выполнить самостоятельно, а можно использовать калькулятор. Если строительство ведется своими руками, то нужно учитывать все особенности стропильной системы вальмовой крыши. Успешность строительства зависит в первую очередь от правильности расчетов, точности разметки и корректного плана. Чтобы сделать крышу надежной, нужно следить за следующими моментами:

избегать возможных конструктивных ошибок, используя мерную рейку, а не рулетку;
выполнять разметку осевой линии;
рейкой выполнять определение размещения остальных промежуточных стропил.

Плюсы и минусы конструкции

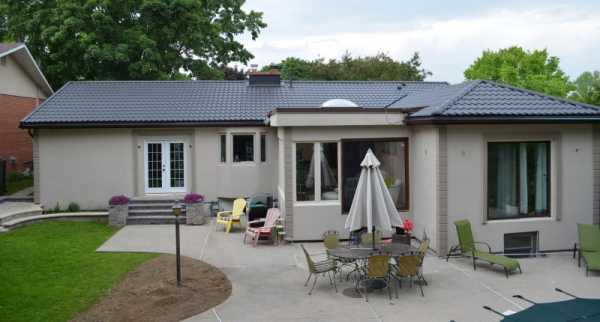

Вальмовая крыша (фото показывает, насколько разнообразные решения можно воплотить в реальность) – сложная в монтаже конструкция, поэтому требует профессионального подхода. К достоинствам вальмовой конструкции можно отнести:

Высокую устойчивость к природным воздействиям, что объясняется наличием фронтонов и щипцов – они обеспечивают высокую надежность и прочность, защищая дом от воздействия ветра.
Высокая жесткость конструкции обеспечивается наличием угловых ребер, сходящихся к опорной балке конька.
Фасады домов с вальмовой крышей защищены от атмосферных осадков благодаря большим свесам по всему периметру здания.
Четырехскатная крыша – это гармоничное и привлекательное завершение любого загородного дома, который выглядит торжественно и презентабельно.

С другой стороны, вальмовая крыша имеет ряд недостатков. Во-первых, сложность конструкции, которая отталкивает многих от возведения крыши. Во-вторых, это большие затраты на строительные материалы. В-третьих, скаты с четырех сторон приведут к нецелесообразности использования чердачной площади, поэтому если планируется возведение мансардного этажа, данная кровельная система не подойдет.

Какие еще варианты?

Если вы планируете использовать второй этаж в качестве жилого, то классическая вальмовая крыша не подойдет. В таких случаях лучше возводить полувальмовую крышу: сверху она представляет собой традиционную конструкцию из двух скатов, а снизу – между первым и вторым этажами – трапецию, которая позволяет сделать крышу оригинальной и интересной. Более того, будет видна четко очерченная грань между этажами. Изломанный скат хорошо подходит для тех проектов, когда площадь жилого помещения трудно вписать в стандартный треугольник. Специалисты советуют возводить полувальмовую крышу на зданиях и домах, которые находятся в зоне действия сильных ветров.

Выводы

Какой бы вариант кровли вы ни выбрали, главное, чтобы она была крепкой, надежной, но чтобы достичь этих показателей, нужно (еще раз акцентируем ваше внимание) провести грамотные расчеты. Только они станут основой четкого и правильного выполнения всех работ.

www.syl.ru

Крыша шатровая вальмовая

Разрабатывая проект крыши для дома или беседки, в первую очередь смотрят на форму коробки постройки. Сомнений нет, что многим специалистам по душе приходится вальмовая конструкция. Однако этот тип кровли подразделяется на несколько видов. Например, для квадратного дома подойдет шатровая крыша, а для прямоугольного – классическая конструкция с коньком. Чтобы не запутаться в разновидностях кровель, давайте возьмем за основу шатровую модель и изучим ее устройство, а также рассмотрим другие варианты конструкций.

Отличие классической вальмовой кровли от шатровой

Четырехскатные крыши между собой объединяет конструкция, напоминающая конверт. Его можно увидеть на фото. Только прямоугольная форма этого конверта определяет вальмовые крыши, а шатровым конструкциям присуща квадратная форма конверта. Однако независимо от того, что форма кровли может быть квадратной или прямоугольно-продолговатой, ее каркас изготовляют из висячих и наслонных стропил.

Шатровая и вальмовая крыши имеют характерные черты отличия:

Скаты шатровой конструкции имеют форму равнобедренного треугольника и сходятся сверху в одной точке. Основная черта отличия – отсутствие сверху конька. Его заменяет стоящая по центру опора при использовании наслонных стропил или в случае с висячими фермами – их вершина.
Вальмовая конструкция имеет два трапециевидных и два треугольных ската. Такой крыше обязательно присущ конек, где сверху сходятся все скаты.

Иногда вальмовые и шатровые каркасы объединяют при возведении одного дома или дополняют ими другой вид крыши. Один из примеров показан на фото.

Устройство шатровой крыши

Шатровая крыша среди строителей рассматривается как вальмовая четырехскатная конструкция, где коньковый узел из линии преобразовался в точку. Идеальная симметрия кровли возможна только на квадратной коробке.

Каркас кровли состоит из следующих элементов:

Верхушкой крыши является коньковый узел, напоминающий пик. Он образуется на стыке стропильных ног. Поддерживает все элементы вертикальный опорный столб. Ему попадает основная часть нагрузки от кровельного пирога.
Четыре треугольных ската, как видно на фото, могут лежать под наклоном от 20 до 50^о. Опытные строители считают оптимальный угол скатов 40^о.
Каркас стропильной системы удерживает на себе весь вес кровельного пирога и образует форму скатов. Образованные каркасом геометрические фигуры в виде одинаковых треугольников придают шатровой крыше прочность.
Кровельный пирог состоит из гидроизоляции, контробрешетки, обрешетки и основного покрытия, в качестве которого может быть металлочерепица, ондулин, шифер и другие подобные материалы. При обустройстве теплого чердака, в состав кровельного пирога добавляют слой теплоизоляции и пароизоляции.

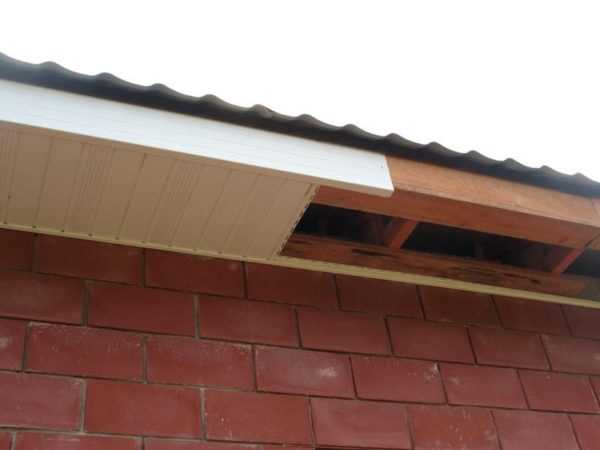

Свесы являются продолжением кровли и выступают за пределы коробки здания, что можно увидеть на фото. Они защищают фасад от осадков. Оптимальная длина свеса считается 400–500 мм.

Вот в принципе и вся схема шатровой крыши.

Совет! В зависимости от планировки шатровую конструкцию изготавливают из наслонных или висячих стропил. Но если угол уклона скатов больше 40^о, желательно монтировать висячий тип стропил.

Порядок возведения каркаса крыши

Строительство шатровой крыши начинают после утверждения проекта и закупки всех необходимых материалов

Первым на стены укладывают мауэрлат, закрепляя анкерами или вмурованной в стены проволокой. Под него обязательно кладут гидроизоляцию. Если дом деревянный, роль мауэрлата исполнит верхнее бревно. Сверху укладывают балки перекрытия шагом 500–600 мм, закрепляя металлическими уголками к мауэрлату. Если проект предусматривает выносные балки, их монтаж начинают от центра стены, двигаясь к краю.

Строго по центру крыши устанавливают вертикальную опору из бруса сечением 150х150 мм². Для устойчивости столб фиксируют временными укосинами.

Сверху к стойке, а снизу к мауэрлату крепят ноги центральных стропил. Все соединения делают металлическими накладками и уголками. От верхушки опоры к четырем углам мауэрлата натягивают шнур и по нему устанавливают накосные ноги. Верхнее крепление у конька выполняют двойной врезкой. На свесы прибивают гвоздями ветровую доску. При надобности монтируют подкосы и ригели.

Внимание! Некоторые элементы каркаса имеют длину, превосходящую стандартные размеры пиломатериалов. Здесь уместно изготовление наборных заготовок, состоящих из нескольких частей.

Следующими крепят нарожники. Если они имеют упор на выносные балки, для прочности под них устанавливают стойки. Это уменьшит нагрузку. Подшивку карнизов выполняют доской, но можно использовать влагостойкую фанеру.

Когда каркас шатровой крыши готов, приступают к обустройству кровельного пирога. По стропилам раскатывают рулонную гидроизоляцию. Каждый лист укладывают внахлест 200 мм, двигаясь по направлению снизу ската вверх. Пленку пристреливают скобами строительного степлера и прибивают рейками контробрешетки к стропильным ногам. Следующая идет обрешетка. Ее конструкция зависит от кровельного покрытия. Под мягкую кровлю прибивают сплошную обрешетку из доски или фанеры, а для жесткого покрытия приемлемее разреженная установка элементов.

На обрешетку начиная от края ската, укладывают кровельное покрытие. Порядок и технология монтажа зависят от выбранного материала. Оканчиваются кровельные работы установкой коньковой планки и других доборных элементов.

Финалом строительства крыши является обустройство водосточной системы, крепления снегозадержателей, лестниц, антенн и других сооружений.

Особенности возведения сложных крыш

Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.

Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Фронтоны вальмовых крыш

Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.

Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.

Вальмовая крыша с выносом

Возведение каркаса с выносом применяется, когда необходимо увеличить площадь карниза. Другими словами, удлиняется свес кровли. Конструкция такого каркаса стропильной системы обходится без мауэрлата из-за его ненадобности. Дело в том, что ноги стропил имеют упор непосредственно на балки перекрытия. К ним они и фиксируются металлическими накладками. А выравнивание самих ног выполняют деревянными прокладками.

Окна на вальмовой крыше

Треугольные скаты вальмовой крыши являются самыми прочными и устойчивыми к воздействию ветровых нагрузок. Именно в этих местах кровлю чаще всего оборудуют окнами. Кроме украшения здания, мансардные окна обеспечивают естественным светом чердачное помещение. Особенно это необходимо, если верхний этаж жилой. Однако окнами могут украсить трапециевидные скаты кровли и даже обустроить балкон.

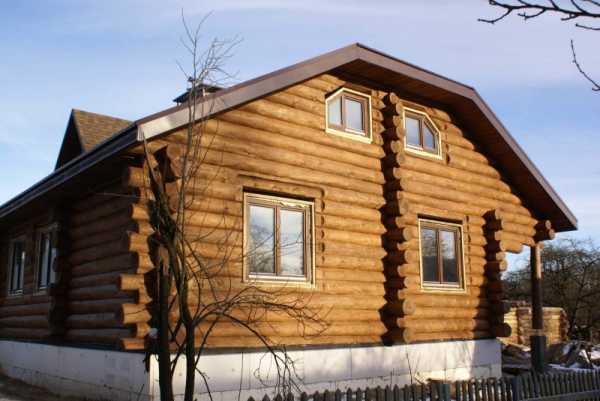

Ломаная вальмовая кровля

Самой трудоемкой при возведении считается ломаная кровля. Ее проект очень сложен, так как конструкция имеет много составляющих элементов. Все они соединены под разным уклоном, отличаются формой и размером. Это позволяет выстроить скаты в виде разных геометрических фигур. При их сочетании получается эксклюзивное творение вальмовой крыши, что можно увидеть на фото. По стоимости ломаная крыша является самой дорогой среди других вальмовых разновидностей, однако, затраты стоят красоты готовой конструкции.

Ломаная кровля увеличивает жилое чердачное пространство, сокращая нежилые зоны. Но даже эти холодные участки крыши можно оборудовать под хранилище домашних вещей.

Возводя любую из видов вальмовых крыш, важно использовать материал высокого качества. Такие конструкции должны обладать повышенной прочностью и сопротивляемостью сложным погодным условиям.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

РубрикаРазное
