Чертежи теплицы 6х3х2 своими руками – Чертежи теплицы из поликарбоната своими руками из профильной трубы

Изготовление каркаса теплицы из профильной трубы: размеры, чертежи + видео

Геометрическая форма сечения полого профиля четырёхугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, приведенная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции. Виды и сечения, отраженные на рисунке, представляют собой чертеж крепежных элементов для соединения деталей, используемый при сборке тепличной постройки.

Распространены конструкции теплиц из профильной трубы двух типов – с двухскатной и арочной формой крыши. Стандартным размером теплицы из профильной трубы является конструкция с шириной 3 метра и длиной 6 метров.

Изготовление теплицы из профильной трубы своими руками проще выполнить при скатной конструкции, представленной на схеме выше, ввиду отсутствия необходимости изменения геометрии металлопроката для придания ему дугообразного профиля.

Теплица из профильной трубы с дугообразной формой каркаса при той же длине конструктивных элементов, что и скатная постройка, позволяют получить постройку с большими размерами по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, это наглядно демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный внешний вид и существенно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен. В то же время для возможности остекления и более длительного срока службы больше подходит теплица домиком из профильной трубы.

Важно! Металлический профиль должен быть защищен от коррозии, в противном случае срок службы ограничен.

Чем покрасить теплицу из металлических профильных труб определяется по состоянию поверхности. При нержавеющем металле – покраска не потребуется, при поверхности без следов ржавчины – достаточным будет трехслойное нанесение нитрокраски, если же поверхность ржавая – потребуется кислотная обработка и многослойное покрытие грунтом.

Двухскатная конструкция

Двухскатная теплица из профильной трубы своими руками является наиболее распространённым вариантом изготовления сооружения с жестким корпусом, предназначенного для продолжительной эксплуатации и пригодного для остекления или применения полимерного укрывного материала.

Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий собой опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:

1. Выполнение надрезов в трех точках по длине профиля, выполнение сгиба под нужным углом и закрепление при помощи сварки.
2. Сборка сегментов соединением отдельных стоек при помощи тройников и их взаимное скрепление при помощи болтовых соединений.

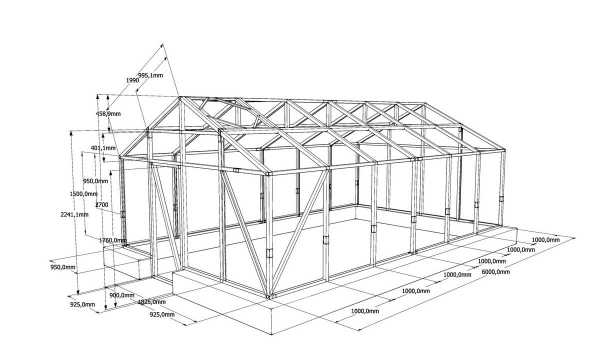

Чертеж тепличной постройки с размерами, приведенный ниже, наглядно демонстрирует конструктивные элементы, входящие в её состав и придающие необходимую жесткость законченному сооружению.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход смещен относительно центра, что подразумевает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого микроклимата.

Каркас тепличной постройки является основным несущим элементом и требует тщательного скрепления деталей конструкции между собой при помощи разъемных болтовых соединений или посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.

Расчет теплицы из профильной трубы в этом случае сводится к определению высоты фронтона крыши [h], представляющего собой равнобедренный треугольник с основанием равным ширине сооружения [S]. Длина бедра треугольника при таком расчете определится как половина разницы длины металлопроката [L] и удвоенной высоты боковой стенки сооружения [H], с учетом высоты фундамента [h₁]. Возвышение фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину равную своему удвоенному значению.

Калькулятор расчета тепличного сооружения в этом случае можно представить формулой:

Расчет каркаса проектируемого сооружения заключается в определении общей длины металлопроката, получаемой суммированием длины всех деталей.

Рассчитать профильную трубу на теплицу 3х4 приняв, что один сегмент изготавливается из цельной плети металлопроката, можно применив следующее соотношение:



Важно! Запас длины в 10% принят при восьми раскосах, по четыре на каждый торец. При большем количестве элементов жесткости потребуется увеличение коэффициента запаса.

Сварка каркаса

Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.

Схема надрезов по длине плети металлопроката и ее сгиба, представленные ниже, наглядно демонстрируют содержание операций по сборке основной детали, составляющей каркас тепличной постройки. Сварка производится по местам сгибов позволяя получить жесткий элемент каркаса.




Арочная конструкция

Изготовление тепличного сооружения при арочном своде включает в себя следующие мероприятия:

1. Подготавливаются и крепятся к фундаменту продольные основания с направляющими для вертикальных дуг.
2. Готовятся дуги арочного свода, для чего потребуется оцинкованная профильная труба для теплиц сечением 20х20. Прокат загибается на 90^О вокруг бетонного кольца диаметром 3 м – данный способ является практическим решением получения дугового профиля, без специальных приспособлений.
3. Производится крепление вертикальных дуг, для чего она вставляется и крепится в направляющей продольного основания.
4. Соединение вертикальных дуг между собой производится при помощи продольных планок с направляющими, размер которых определяется тем, какой длины будет самодельная теплица из профильной трубы.

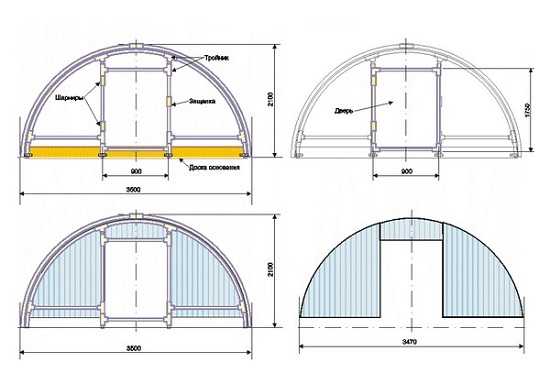

Ниже представлена схема тепличной постройки арочной формы с обозначением элементов конструкции при изготовлении полудуг, а не цельной сборочной единицы в виде арки. Такая схема изготовления требует большего числа продольных планок, что увеличивает металлоемкость и вес конструкции.

При больших габаритах арочного сооружения потребуется соединение деталей между собой при помощи сварки. Видеосюжет процесса монтажа подобной конструкции представлен ниже:

Как самому загнуть профильную трубу для теплицы

Ниже представлено видео, демонстрирующее как загнуть профильную трубу для теплицы при помощи самодельного трубогиба и отвечающее на вопрос — Как правильно согнуть профильную трубу для теплицы? Именно применение станочного оборудования позволяет добиться постепенного изменения формы цельного металлопроката и получить полноценный арочный свод без применения дополнительных стыков между элементами.

При отсутствии трубогибного станка или приспособления, алгоритм получения гнутой формы металлопроката, можно сформулировать следующим образом:

1. Гнутье следует выполнять вокруг предмета цилиндрической формы с поперечным размером, соответствующим диаметру арочного свода, например, вокруг железобетонного кольца.
2. Во избежание резкого сгиба следует заполнить внутреннюю полость песком и запечатать ее с обеих концов при помощи деревянной пробки.
3. Во избежание смещения, металлопрокат следует закрепить в бетонном кольце посредине, а для получения равномерного профиля производить одновременное сгибание в обе стороны.
4. Для лучшего сгибания поверхность материала может быть нагрета при помощи паяльной лампы.

Видеоматериал, демонстрирующий работу трубогибного станка, для получения гнутой формы металлопроката в условиях гаража можно увидеть ниже:

Оборудование для изготовления теплиц из профильной трубы, помимо рассмотренных выше трубогибных станков, может включать ручные приспособления для получения гнутья небольшой длины. Также для обработки металла в процессе изготовления потребуется следующий электроинструмент: болгарка или турбинка, сварочный трансформатор, дрель с регулируемой частотой вращения и шуроповерт, при отсутствии такой возможности.

Готовая теплица из профильной трубы

Теплицы из профильной трубы представленные на фото ниже наглядно демонстрируют чего можно добиться, если захотеть возвести тепличную постройку на приусадебном участке собственными руками.




bouw.ru

Теплица из поликарбоната своими руками чертеж и видео

Выращивание своими руками овощей и фруктов – уверенность в полезности и экологической чистоте употребляемых продуктов. Именно поэтому все больше людей пытаются на приусадебных участках наладить выращивание культур, причем не только в теплые времена года. Для создания подходящей среды для роста растений в холодную пору сооружают специальные конструкции – теплицы. При их строительстве все чаще прибегают к использованию поликарбоната. Дальше рассмотрим как сделать теплицу из поликарбоната и приведем детальные чертежи для сооружения своими руками.

Почему выбирают поликарбонат?



Благодаря некоторым особенностям своей структуры и уникальным характеристикам его стали все чаще выбирать для изготовления теплиц. Кроме долговечности и возможности круглогодичной эксплуатации он выделяется следующими показателями:

• Повышенная прочность.
• Пожаробезопасность.
• Устойчивость к температурным перепадам.
• Хорошая пропускная способность солнечного света.
• Низкая теплопроводность.
• Его можно сгибать и гнуть, что упрощает сооружение теплиц с определенными конструктивными особенностями.
• Высокая степень защиты растительности от воздействия ультрафиолетовых лучей.
• На его поверхности не скапливается грязь или пыль, что в значительной степени упрощает уход.
• Благодаря особенностям структуры обеспечивает рассеивание солнечного света, что обеспечивает его равномерное распространение внутри конструкции.

Среднее время службы материала составляет около 2-3 десятков лет.

 Поликарбонат в разрезе



Если есть хороший чертеж, то теплицу из поликарбоната значительно проще сделать своими руками, чем из стекла. Также конструкция будет иметь меньшую массу, что значительно упрощает монтаж и не требует сооружения основательного фундамента. Такие парники легко собираются и перемещаются на другое место.

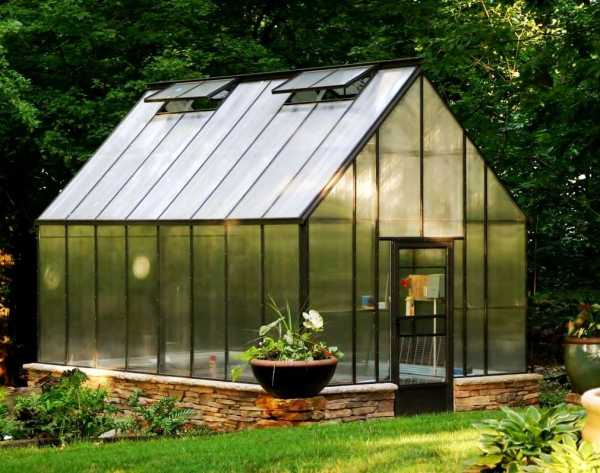

 Парник с вентиляцией на крыше

С чего начать строительство теплицы из поликарбоната?

Для выполнения работы своими руками, перед закупкой необходимого материала, нужно создать или найти подходящий чертеж.



 Чертеж двускатного поликарбонатного парника



Если представленные чертежи не подошли и хочется сделать собственный, то нужно учитывать следующее:

1. Определить размеры. В большинстве случаев строение имеет вид вытянутой конструкции, в которой по бокам высаживается растительность, а в средине проходит аллейка для передвижения. Чтобы обеспечить свободное перемещение для человека стандартной комплектации достаточно 0.4 м. Ширина же грядок обычно составляет около 1 м (нужно учитывать, что если этот показатель значительно больше, то уход за растениями под самой стенкой парника будет проблематичен). Также при создании схемы учтите, что стенки конструкции имеют ширину около 0.05 м. Получится, что общая ширина сооружения составит около 2.5 м. Что касается длины, то тут уже нужно проводить расчеты количества растительности, которую планируется выращивать в пределах теплицы из поликарбоната. Размеры парника по вертикале оптимально сделать, основываясь на размерах листов материала – 2.1 м. Получив размеры нужно проверить, достаточно ли будет места для размещения конструкции на выбранном участке.
2. Выбор основания. Если выбрана арочная конструкция из поликарбоната, то необходимость в основании может быть только при строительстве на грунтах с недостаточными показателями плотности структуры. В таком случае сооружать основание обязательно. В остальных случаях достаточно под каркас сделать подушку из щебня или бутового камня. Если же парник будет больших габаритов, что подразумевает большую массу конструкции, то без бетонного или кирпичного основания не обойтись.
3. Определиться с материалом для каркаса. Для таких целей можно использовать несколько вариантов: профиль, ПВХ трубы, обычные металл или дерево. Последний вариант в такой среде начинает гнить, но имеет легкий вес. Трубы трудно гнуться. Профиль обладает небольшой массой, прост в монтаже, но не долговечен в таких условиях использования. Наиболее оптимальным вариантом считается использование металла, но его следует обработать средствами защиты от коррозии.
4. Форма. В основном сооружают теплицы из поликарбоната своими руками, чертеж которых подразумевает конструкцию в виде дома или арки. Для первого варианта форма верхней части может быть одно- или двухскатной. При сооружении арки также есть пространство для творчества: обычная полукруглая или многогранная.
5. Расчет проемов. Любой парник требует качественного проветривания, поэтому к определению количества окон нужно относится ответственно. Также можно создать некоторые части конструкции, которые могут выдвигаться. При их создании могут возникнуть некоторые сложности, но выполнить работу своими руками вполне возможно.

 Возможные формы парника

Собственноручное создания парника на участке – реальная задача, но для ее качественного выполнения нужно иметь хороший чертеж и выполнять сооружение в точном соответствии с указанными в нем данными.

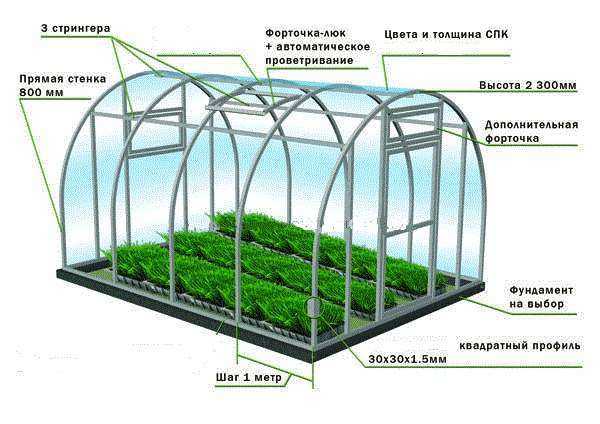

 Каркас из профильных труб для поликарбонатного парника

Создание парника из поликарбоната своими руками

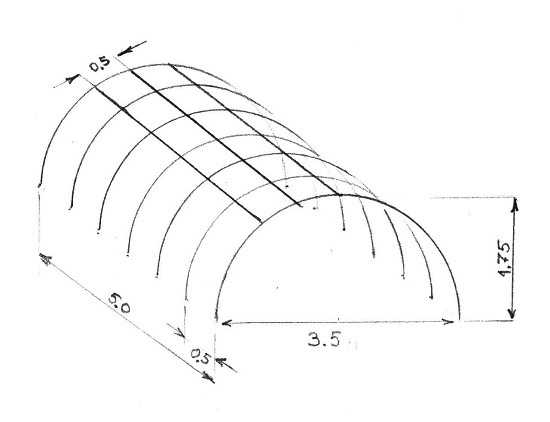

 Чертеж поликарбонатного парника с детальными размерами



Представим, что уже есть готовый чертеж и пора приступать к работе:

1. Разметка. В соответствии с будущими размерами парника на выбранном участке нужно разметить его расположение. Для этого можно использовать любые подручные материала (например, веревку и колышки).
2. Дальше вырывается траншея, глубина которой зависит от показателей грунта и массы конструкции. Как правило, для фундамента ленточного типа достаточно глубины около 30 см, а для кирпичного – 20 см.
3. Засыпается гравийная подушка.
4. Проводится защита от воздействия на основание влаги и заливается бетонная смесь.
5. В соответствии с выбранной схемой и материалом для каркаса изготавливаются его составляющие, после чего скрепляются в определенной последовательности с помощью заклепок или саморезов. Как правило, сначала создаются части конструкции (торцевые, боковые и т. д.), и только после этого собираются в цельный каркас.
6. Закрепляется поликарбонат на каркас. Для этого используют саморезы. На данном этапе стоит позаботиться об должной герметизации отверстий с помощью резиновых прокладок и герметика. В противном случае возможно проникновение в средину конструкции холодного воздуха, что непременно отразится на растениях.

 Пример чертежа невысокого парника



Теплицы из поликарбоната может быть сделана своими руками практически каждым. В работе главное выполнять работу в соответствии с чертежом и не допускать грубых ошибок. Особое внимание нужно уделить герметичности конструкции и системе вентиляции. При условии ответственного подхода к сооружению парника появится возможность лакомиться выращенными своими руками овощами и фруктами в течении всего года.

jsnip.ru

чертежи и проекты, планировка, примеры схем теплиц, а также обзор самых лучших проектов зимних построек, сделанных своими руками

Климат нашей страны таков, что получить урожай некоторых культур представляется возможном только при использовании теплиц. Сегодня мы имеем возможность рассматривать массу проектов, схем, иллюстрирующих конструкции разных типов.

Стационарные, сборно-разборные, арочные, одно-, двухскатные, тоннельные… а ведь еще с размером не промахнуться надо. Эта статья поможет вам определиться с устройством теплицы, чертежами и проектами.

Выбираем проект теплицы

При выборе сооружения придется учитывать множество разных факторов, начиная с видов культур, которые вы собираетесь выращивать, заканчивая планировкой внутреннего пространства парника.

Постоянная или временная?

Начнем с того, что конструкции могут быть сборно-разборными и стационарными. Первые – самый экономный вариант, правда, использоваться могут только летом. Они хороши для выращивания редиса, лука, укропа, салата и т. д. Кроме того, это выход для садовых участков, за которыми нет возможности присматривать круглый год.

Делая выбор в пользу проекта теплицы из поликарбоната сборной конструкции надо учитывать, что сооружается она из металлического профиля или полипропиленовой трубы. Это означает, что при дальнейшем составлении проекта теплицы в чертежах придется столкнуться с разными видами соединительных узлов. Это кропотливая работа, требующая пристального внимания, большой точности.

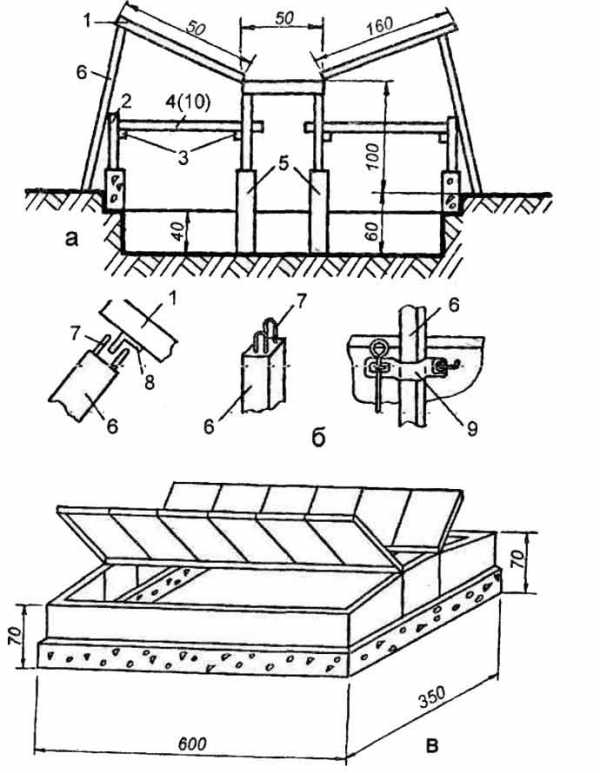

Чертеж с примерами соединительных узлов

Стационарная конструкция более затратна в строительстве, разработать проект теплицы с отоплением или без него сложнее. Однако такая схема имеет массу преимуществ:

• Парник может иметь любые размеры, схему.
• Доступно оборудование внутри систем отопления, что обеспечивает возможность круглогодичной эксплуатации.
• Схема полива может быть любой – ручной, полуавтоматической, автоматической. То же касается проветривания.
• Проект можно сделать самостоятельно или заказать в специализированной фирме.

Вариант схемы проекта теплицы, в чертеже пронумерованы все элементы конструкции

Обратите внимание: на схеме стационарной теплицы останавливаемся в случае, если ее предполагаемая площадь будет более 5 м². Сооружение меньшего размера не оправдает затраты на строительство.

Проект арочной теплицы

Арочные парники отличаются от дуговых своим строением. В схеме обязательно присутствуют две вертикальные боковые стены, которые дают возможность использования всего пространства даже при выращивании высокорослых культур. Подойдет такое сооружение как для летнего, так и для зимнего использования – все зависит от наличия/отсутствия отопления, фундамента и материала изготовления каркаса.

Проектирование и строительство теплиц арочной конструкции очень распространено. Причин тому несколько: удобство монтажа укрывного материала; правильно спроектированный каркас способен выдерживать большие снеговые нагрузки; большая площадь крыши позволяет сделать удобную схему размещения под ней инфракрасных обогревателей, ламп освещения.

Рассматривая варианты проектов по всесезонным теплицам надо учитывать устойчивость каркасов к ветровым, снеговым нагрузкам

К сведению: Неудобство может создать только момент организации кровли, как на схеме выше. Для сгибания профиля понадобится трубогибочная машина, либо какое-то другое приспособление.

Дуговые парники

Дуговые или, по-другому, тоннельные теплицы можно назвать предшественниками арочных схем. Конструкция их и, соответственно, проект будет примитивной. По сути это несколько дуг, выставленных друг за другом на определенном расстоянии, с перемычками или без них. Чаще всего сборные конструкции такого типа, как на схеме, применяются для укрывания зелени, ранних ягод, моркови, редиса…

Также можно выбрать проект отапливаемой теплицы тоннельного типа. Однако надо учитывать, что необходимая высота кровли тут достигается за счет увеличения расстояния между боковыми сторонами. Высота парника всегда в два раза меньше ширины. Например, при высоте кровли в 1,7 метра боковые стены будут отстоять друг от друга на 3,4 метра. Следовательно, придется вставать перед выбором: передвигаться внутри согнувшись, либо пожертвовать свободным пространством придомового участка.

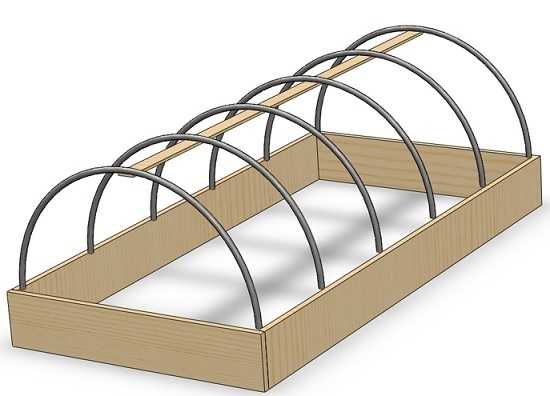

Простой проект теплицы, своими руками из поликарбоната и металлических дуг сооружение собирается очень быстро

Проекты двускатных и односкатных конструкций

Этот вариант можно назвать классическим, так как до популяризации арочных поликарбонатных сооружений проектирование теплиц с двумя скатами применялось повсеместно. Основные преимущества двускатной схемы:

• Высота может быть любой, независимо от ширины.
• Вентиляция под коньком крыши осуществляется намного лучше, чем под сводом арочного парника.
• Снег на крыше, сделанной по такой схеме задерживается меньше, его сход осуществляется самостоятельно.
• Возводиться сооружение может из любых материалов, дерева, металлопрофиля, старых оконных рам и т. д.

Не стоит выбирать проект – схему двускатного сооружения только для летних тепличек под зелень, высотой до 1 м – они будут неудобны в обслуживании.

Схема двухскатного каркаса

Следующая схема теплицы из поликарбоната иллюстрирует пример односкатной постройки. Она имеет все преимущества двускатной, однако надо помнить, что:

• При пристенном размещении конструкция должна находиться с южной стороны дома. Только так растения будут получать достаточное количество солнечного света.
• Отдельностоящий односкатный парник обязательно ориентируется низкой стороной туда, откуда чаще дует ветер. В противном случае ветровые нагрузки на каркас будут очень велики.

Чертеж – схема односкатной теплицы

Предпочтительные размеры

Один из этапов выбора схемы — проекта теплицы из профильной трубы – определение желаемых размеров. Для начала отвечаем на следующие вопросы:

• Для каких целей нужен парник? Томаты, огурцы потребуют просторного, добротного укрытия, тогда как для выращивания редиса, зелени, будет достаточно маленькой теплички на дугах.
• Какие виды растений вы собираетесь выращивать? От ответа зависит высота постройки. Если это тыквы, перцы, ягоды – смотрим только на собственное удобство; огурцы, томаты могут достигать в высоту 1,5 – 1,7 м, плюс обязательные 30 см свободного пространства над верхушками.
• Сколько свободного места имеется на участке?
• Какие многолетние растения, деревья находятся в непосредственной близости от места сборки теплицы, проект которой создается. Это, опять же, вопрос высоты сооружения.

Рисунок – схема маленького парника

Обратите внимание: теплицы по индивидуальному проекту могут иметь любые размеры. Однако при составлении схемы стоит придерживаться пропорций, выработанных опытом садоводов: длина постройки должна быть больше ширины в два раза — 3х6, 4х8 и т. д. Также учитываем ширину грядок (от 60 см), проходов (от 80 см).

Планировка теплицы

Теперь о планировке теплицы внутри. Выбирая проект постройки с фундаментом, надо обратить внимание на планировку, ведь от этого зависит удобство обслуживания растений. Для узких сооружений будет оптимальным вариант с двумя грядками по всей длине боковых сторон. Если ширина парника позволяет, то логично будет выбрать схему на три и более ряда. Главное, чтобы средние ряды не доходили до торцов постройки на полную ширину прохода. На схеме ниже приведены два варианта для парников разной ширины.

Устройство зимней теплицы, чертеж и проект должен включать планировку внутреннего пространства

setroom.ru

чертежи и проекты, фото летних и зимних построек, советы по выбору планировки, а также схемы теплиц из поликарбоната, дерева, профильной трубы

Приняв решение о строительстве теплицы необходимо определиться с размерами, внутренней планировкой, материалами. Главным критерием, влияющим на проектирование теплиц, является время ее эксплуатации. В зависимости от того является ли строение сезонным или круглогодичным (зимним) выбирается форма каркаса, его материал, тип отопления и вид покрытия.

В этой статье предоставлены проекты отапливаемых теплиц, которые можно сделать своими руками. Описания и основные технические характеристики схем сборки, узлов и материалов, особенности эксплуатации.

Критерии выбора

Отличительными чертами проектов по всесезонным теплицам являются:

• Капитальная модель строения с надежным фундаментом ленточного типа;
• Возможность разделения полезной внутренней площади на зоны с различными теплотехническими показателями;
• Встроенная система вентиляции, освещения и отопления. Самые лучшие проекты зимних теплиц сделанных своими руками предусматривают автоматическую регуляцию температуры и влажности в помещении.

Проект теплицы в чертежах – схема заземленной зимней конструкции

Выбор оптимального проекта крыши

Каплевидная схема. Преимуществом такой схемы является уменьшение давления снега. Снег просто скатывается с кровли не задерживаясь. Недостатком является сложность сборки и устройства вентиляционных люков.

Арочная схема. Имеет довольно высокую стойкость к ветровой и снеговой нагрузке. Однако сам каркас должен быть укреплен дополнительными укосинами. Во время солнечных зимних дней снег на такой кровле подтаивает и смерзается с материалом покрытия, что требует периодической чистки поверхности.

Схемы проекта арочной теплицы

Многогранная схема.

Переходной вариант между арочной и двускатной формой. Характеризуется высокой прочностью и стойкостью к снеговым нагрузкам. Ломаная схема адаптирована для сезонного использования. Нижние сегменты крыши могут являться большими вентиляционными люками. Главный недостаток такого проекта – высокая сложность и трудоемкость сборки каркаса.

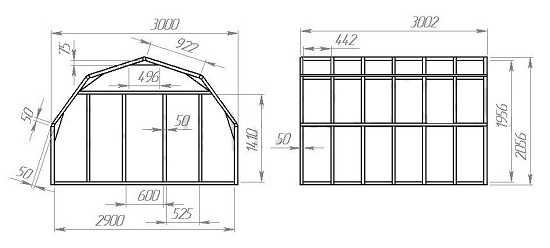

Проекты, чертежи ломаной крыши для теплицы с указанием основных конструкционных размеров и углов

Односкатная крыша. Наиболее распространены примыкающие проекты теплиц с отоплением имеющие односкатную кровлю. Преимущества такой схемы компоновки для зимней теплицы намного больше, если она размещена на южной стороне дома. В этом случае экономия на обогреве может составлять до 20 %. Кроме того, если позволяет схема отопления дома с ней можно соединить систему обогрева теплицы.

Схема пристенной конструкции, по проекту скат должен выходить на юг

Двускатные схемы. Характерны для проектов теплиц из профильных труб или металлического уголка, швеллера, двутавра. Угол наклона стропильной системы должен быть в пределах 20-30°. Это оптимальная величина, позволяющая снегу беспрепятственно сходить с плоскости. Эта крыша достаточно пологая, для того чтобы не укреплять стропильную схему дополнительными укосами для защиты от ветровой нагрузки.

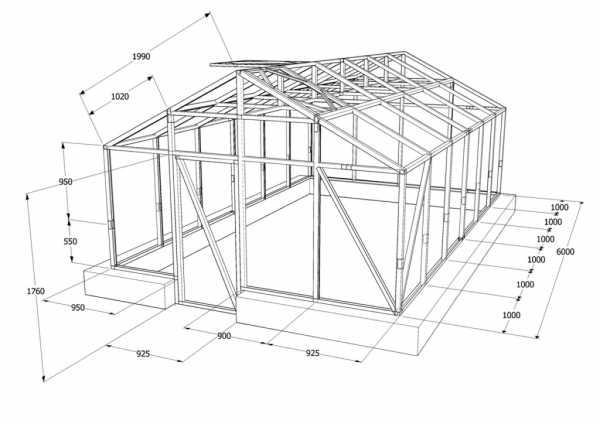

Схема двускатной теплицы с точными габаритными размерами

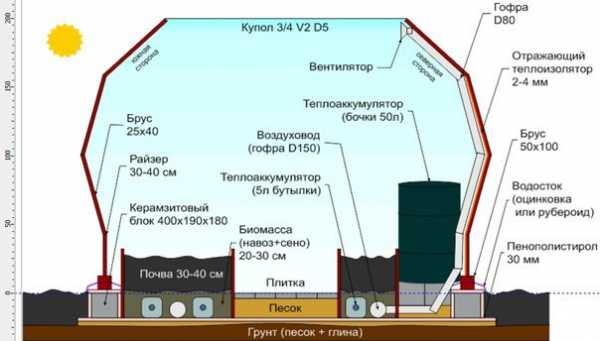

Купольные схемы. Проект оптимально подходят для создания теплицы термоса с внутренней дополнительной прослойкой. Полусферическая форма позволит эффективно отражать тепловое излучение внутрь сооружения. Существенным недостатком такой схемы является завихрения в конвекционных потоках и образование застойных зон воздуха, как результат очень плохая вентиляция помещения. В качестве материала используются металлические профиля и деревянные брусья. Нестандартная форма рам может вызвать определенные сложности в экономной раскройке поликарбоната.

Схема устройства зимней теплицы, чертежи и проект размещения приспособлений для нагрева

Общие рекомендации по особенностям каркаса для зимней теплицы

Все деревянные элементы необходимо обработать антисептиком для предотвращения гниения. Кроме средств строительной химии можно воспользоваться олифой, или отработанным автомобильным маслом, разогретым со смолой в пропорции 1:1.

В качестве покрытия используются либо стеклопакеты с внешним стеклом толщиной не менее 4 мм. Или листы поликарбоната многослойного профиля толщиной 10-16 мм.

Важно! Для обеспечения достаточной прочности ширина листов не должна превышать для 10 мм 105 см для 16 мм листов и более – до 140 см.

Отдельно стоящие сооружения должны быть ориентированы торцевыми стенками по линии север – юг с отклонением на запад на 15-20°. Такое расположение  даст максимальный прогрев солнечными лучами в зимний период. Теплицы с односкатной схемой кровли должны иметь аналогичное позиционирование, и развернуты плоскостью ската на восток.

Поликарбонатные листы нельзя вплотную прижимать к элементам каркаса – образуются мостики холода. Устанавливать его рекомендуется через термоизоляционную прокладку (пенополиуретан, вспененный полиэтилен и т.п.)

Сезонные теплицы

Конструкциям сооружений предназначенных для сезонного выращивания культур не предъявляют таких строгих требований по прочности. Они вполне могут быть выполнены из легких профилей, а в качестве покрытия использовать пленку или тонкий поликарбонат. Форма каркаса в сезонных проектах теплиц из поликарбоната, не имеет ключевого значения, ориентироваться необходимо только на простоту монтажа и частично на стоимость всего изделия. Существует несколько рекомендаций, выполнение которых смогут существенно облегчить жизнь огороднику:

• При проектировании и строительстве теплицы необходимо предусмотреть достаточное количество вентиляционных люков. Желательно, чтобы они размещались на разных уровнях. Тогда конвекционные потоки смогут проветривать весь объем помещения;
• Монтаж поликарбонатных листов целесообразнее производить при помощи специальных профилей, которые не повреждают покрытие. Так можно демонтировать листы после окончания сезона, что предотвратит их порчу легкого каркаса от снеговой нагрузки;
• Конструкция и проект теплицы своими руками из поликарбоната должен предусматривать возможность разборки для зимнего хранения или переноски на новое место.

Устройство теплицы, чертежи и проекты схемы Митлайдера

Заключение

Подводя итоги можно сказать, что оптимальной схемой теплицы из поликарбоната для сезонного использования является проект Митлайдера. В качестве материала каркаса допускается использование облегченного металлического профиля для гипсокартона. Покрытие – армированная полиэтиленовая пленка или тонкий сотовый поликарбонат толщиной до 8 мм.

Для зимней теплицы по индивидуальному проекту характерно использование стеклопакетов и толстого поликарбоната. Двускатная или каплевидная схема компоновки каркаса. Планировка теплицы внутри должна включать изолированное, пожаробезопасное место для установки приборов отопления.

roomgood.ru

особенности и варианты составления, арочная теплица, двухскатная теплица, теплица из профильной трубы, деревянная теплица, простой парник, видео

Чертёж парника или теплицы должен учитывать некоторые конструктивные особенности и характеристики используемых материалов В настоящее время в приусадебных хозяйствах и на дачных участках все чаще огородники отдают предпочтение строительству парниковых или тепличных сооружений своими руками. Готовые проекты дачных теплиц и их фото предлагаются опытными огородниками, долгое время использующие такие конструкции в собственных хозяйствах. Самостоятельное устройство теплицы или парника позволяет не только индивидуально распланировать участок, но и выращивать овощные или ягодные культуры на протяжении всего года.

Готовые современные парники безусловно удобны, однако не всегда есть возможность приобрести такую конструкцию. Проектирование индивидуальных теплиц достаточно популярно, но чертёж такого парника или теплицы должен учитывать некоторые конструктивные особенности и характеристики используемых материалов.

Особенности и варианты составления

Грамотный чертёж теплицы базируется на форме и размерах конструкции, а схема такой конструкции должна основываться на требованиях, предъявляемых к такому сооружению для дачи и целей её использования. За основу можно взять фото и параметры, которыми обладают готовые каркасы теплицы для дачи или выполнить проектирование индивидуальных теплиц полностью самостоятельно.

Грамотный чертёж теплицы базируется на форме и размерах конструкции, а схема такой конструкции должна основываться на требованиях, предъявляемых к такому сооружению для дачи и целей её использования

Готовые заводские теплицы предполагают полное соответствие используемого при возведении материала и каркасной конструкции основным нагрузкам и условиям эксплуатации. Схема теплицы для дачи, выполняемая своими руками, должна опираться на такие же правила. За основу можно взять фото готовых тепличных и парниковых сооружений для приусадебного хозяйства или дачи.

Технология составления чертежа теплиц предполагает соблюдение следующих конструктивных особенностей:

• использование для сборки каркаса пиломатериала предполагает низкий показатель сопротивляемости влажности, которая легко образуется внутри тепличного сооружения;
• практически все готовые заводские теплицы для дачи имеют каркасную конструкцию на основе профиля или труб, что является оптимальным вариантом для тепличных сооружений;
• если своими руками будет возводиться конструкция из древесины, то требуется выполнить обработку этого материала специальными составами и нанести защитный, лакокрасочный слой, который продлит её эксплуатационный срок;
• схема конструкции будущей теплицы должна быть составлена в соответствии с расчётом параметров различных нагрузок на каркас и покрытие, включая ветер и снег;
• если схема и чертежи возводимой своими руками теплицы не предполагает наличия достаточно прочного каркаса, то сооружение будет необходимо периодически очищать в зимний период от снега. Такой каркас будет дешевле, но менее практичным и долговечным.

Если готовые заводские теплицы имеют очень значительные ограничения по материалам для каркаса, то конструкции, возводимые своими руками, могут быть выполнены с использованием:

• пластика;
• пиломатериала;
• стали;
• алюминия.

Если при составлении чертежа теплицы или парника своими руками выполняются все требования и правила, то такая конструкция не будет уступать по своей долговечности и надёжности готовым конструкциям для дачи

Если при составлении чертежа теплицы или парника своими руками выполняются все требования и правила, то такая конструкция не будет уступать по своей долговечности и надёжности готовым конструкциям для дачи.

Мы вам предлагаем прочитать статью, в которой мы рассказываем о правилах составления чертежа теплицы из поликарбоната.

Теплица своими руками (видео)

Арочная теплица

Возведение своими руками каркаса арочной теплицы для дачи предполагает, как правило, использование пиломатериала или алюминиевых составляющих.

Правила выполнения деревянного каркаса своими руками:

• фундаментное основание;
• скрепление посредством гвоздей четырёх досок, составляющих тепличное основание;
• установка на тепличное основание четырёх арок с расстоянием в пятьдесят сантиметров;
• установка в крайней арке дверной коробки;
• укрепление полученной конструкции посредством деревянной обрешётки;
• выполнение покрытия из укрывного материала.

Возведение своими руками каркаса арочной теплицы для дачи предполагает, как правило, использование пиломатериала или алюминиевых составляющих

Правила выполнения алюминиевого каркаса своими руками:

• углубление в грунт алюминиевых тепличных рёбер;
• закрепление коньковой рейки с использованием кронштейнов;
• крепление посредством оцинкованных саморезов двух боковых реек;
• установка двух реек под дверной проём;
• выполнение покрытия из укрывного материала.

Двухскатная теплица

Двухскатные тепличные конструкции являются наиболее распространённым вариантом сооружений, которые выполняются огородниками своими руками. Для обустройства варианта теплицы, эксплуатируемого круглогодично, достаточно выделить участок земли в пятнадцать квадратных метров.

Правила выполнения двухскатной теплицы своими руками:

• установка фундаментного основания и стоек;
• сверху стоек выбранной высоты выполняется укладка двух брусков сечением 120 х 150 миллиметров;
• установка рам на бруски для образования двухскатной тепличной крыши;
• фиксация верхней части рам в пазах конькового бруса с сечением 120 х 150 миллиметров;
• объединение нижних брусов с коньком посредством стропил сечением 80 х 100 миллиметров;
• установка поперечин в качестве рёбер жёсткости;
• выполнение покрытия из укрывного материала.

Двухскатные тепличные конструкции являются наиболее распространённым вариантом сооружений, которые выполняются огородниками своими руками

Следует учитывать, что оптимальная ширина двухскатной теплицы, возводимой своими руками, составляет три метра, что соответствует углу кровельного наклона в двадцать градусов. Это нужно учитывать при составлении схемы будущей конструкции.

Теплица из профильной трубы

Составление плана-чертежа тепличной конструкции на основе профильной трубы не составляет сложностей и включает в себя размеры, стандартное расположение и количество необходимых для возведения сооружения деталей. Оптимальным вариантом является использование готовой схемы-чертежа.

Правила выполнения теплицы на основе профильной трубы своими руками:

• изготовление каркаса по схеме и окрашивание его качественным грунтом по металлу;
• выполнение из трубы профильной двух продольных оснований с навариванием на них направляющих для установки тепличных дуг;
• выполнение из труб профильных вертикальных дуг с наваренными в верхней части направляющих для продольной средней трубы, количество которых соответствует длине тепличного сооружения;
• выполнение из профильной трубы фиксатора для вертикальных труб;
• выполнение торцевых частей с дверями и направляющих для продольных средних профильных труб;
• установка продольных оснований и закрепление их оцинкованными саморезами;
• установка первой вертикальной торцевой дуги с закреплением на продольном основании;
• установка в торцевую дугу верхней продольной планки;
• поочерёдная установка вертикальных дуг с последующим соединением средней продольной трубой;
• установка последней торцевой дуги с последующим присоединением к верхней планке;
• крепление укрывного материала, в качестве которого удобнее всего использовать листовой поликарбонат.

Вас также может заинтересовать статья, прочитав которую вы узнаете о правилах по выбору места и особенностях самостоятельного монтажа тепличных конструкций.

Деревянная теплица

Такой материал, как древесина, очень популярен и востребован у огородников, что обусловлено экологичностью и невысокой ценой этого материала. Кроме того, выполнить деревянный тепличный каркас под силу даже тем, кто никогда не занимался строительством и имеет стандартный набор строительного инструмента.

Выполнить деревянный тепличный каркас под силу даже тем, кто никогда не занимался строительством и имеет стандартный набор строительного инструмента

Правила выполнения деревянной односкатной теплицы своими руками:

• подготовка парниковых рам с размерами 160 х 160 сантиметров;
• выполнение каркаса из деревянных брусков;
• крепление настенного бруса к строению;
• закрепление стропилин на настенном брусе и к небольшому фундаментному основанию;
• стропила должны обладать Т-образным сечением, образованным закреплённой на внутренней брусовой части широкой обрезной доски, что позволит установить подготовленные рамы;
• для обеспечения герметичности и нормального водостока крепление к каждой стропилине накладных панелей;
• монтаж нескольких верхних рам на шарниры для выполнения вентилирования тепличного пространства.

Простой парник

Парники относятся к категории наиболее простых и менее затратных сооружений для выращивания растений в летний период. Основные правила, которым необходимо следовать при возведении простого парникового сооружения, состоят в следующем:

• каркас должен быть максимально гладким;
• целесообразно окрашивать каркас в белый цвет с последующим оборачиванием белой плёнкой;
• натягивание плёнки выполняется при температурном диапазоне от пяти до пятнадцати градусов тепла;
• не рекомендуется укладывать плёночный сгиб на парниковый конёк без закрепления.

Парники относятся к категории наиболее простых и менее затратных сооружений для выращивания растений в летний период



Дешевая большая теплица из бруса своими руками (видео)



Выполнить тепличную конструкцию своими руками достаточно несложно, а главное правило заключается в выборе наиболее оптимального проекта. Перечисленные выше конструкции относятся к наиболее простым схемам-чертежам, однако всегда есть возможности возвести самостоятельно купольные или асимметричные варианты тепличных сооружений.



Чтобы не потерять материал, обязательно сохраните его к себе в социальную сеть Вконтакте, Одноклассники, Facebook, просто нажав на кнопку ниже:

Отзывы и комментарии

moyateplica.ru
