Что такое диаметр трубы – таблица внутренних диаметров металлических труб, основные соответствия номинального диаметра

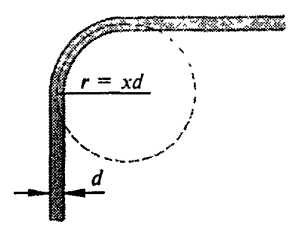

Чтобы было понятно, что такое ДУ трубы, нужно рассказать об общепринятой маркировке труб согласно ГОСТ. То есть, «ДУ» – это номинальный диаметр, а его величина указывается в цифровом выражении. Например, если номинальный диаметр трубопровода составляет 150 мм, то маркируются такие изделия ДУ 150.

Тем не менее, отметим, что реальные показатели внутреннего сечения труб с подобной маркировкой могут быть совсем иными. В частности, с такой маркировкой могут выпускаться трубопрокаты с внешним и внутренним сечением в 156/144 или 156/149 мм.

Связано такое расхождение с тем, что в ГОСТ предусмотрены только два стандартных размера сечения – 125 и 150 мм. Следовательно, данные значения проходов округляют в большую сторону до «условного» показателя.

Поскольку трубная продукция отечественного и импортного происхождения должна быть сходна по размерам, за границей приняты такие же стандарты условных размеров, а трубы маркируют DN.

Классификация труб по условному сечению

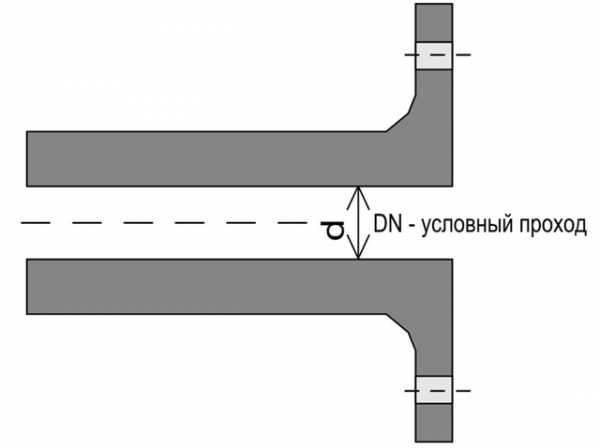

Диаметр условного прохода трубы – это один из параметров, который во многом зависит от типа производства стальных изделий.

В целом различают четыре типа труб в зависимости от технологии производства:

• 20-500 мм – такие изделия производят путем горячей прокатки согласно ГОСТ 8732-78;
• 5-250 мм – подобные значения определены ГОСТ 8734-75 для способа холодного проката;
• 10-1400 мм – данная группа трубопрокатов относится к сварным изделиям, имеющим продольные швы, а их параметры указаны в ГОСТ 10704-91;

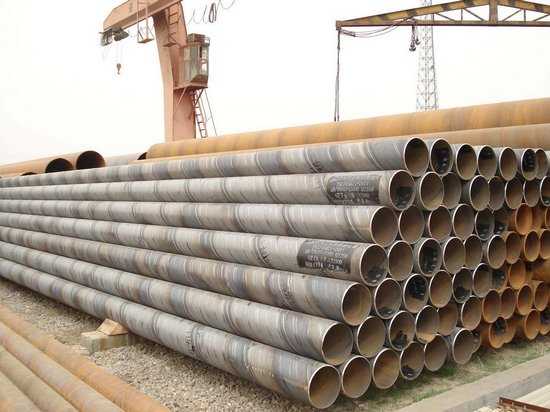

• 160-2400 мм – это границы размеров для сварных стальных труб со спиральными швами, приведенные в ГОСТ 8696-74.

В данном случае, стальные трубопрокаты представлены в 38 типоразмерах, номинальные диаметры в которых колеблются от ДУ 5 до ДУ 2400. В их число входят и четыре специализированных группы, которые предусмотрены для систем гидравлического и пневматического типа.

Стоит отметить, что параметры номинального диаметра труб указываются не только в ГОСТ со стандартной классификацией и характеристикой сортамента, но и в справочной литературе, специальных таблицах. Там же можно найти данные о максимальных значениях рабочего давления в системе, продольной и поперечной нагрузке, а также иную информацию, которая может быть связана с условным проходом трубопроката и видом его сечения. Читайте также: «Что такое условный диаметр труб – стандарты и нормы».

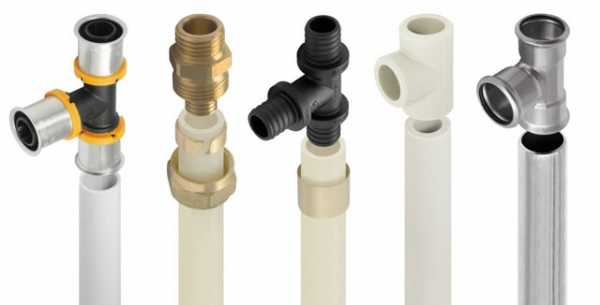

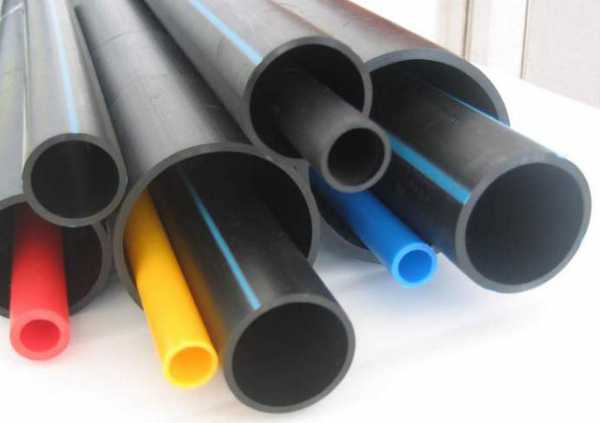

Параметры условных проходов труб из полипропилена

Для изделий из полимеров, в частности, полипропиленовых труб, параметры условного прохода предусмотрены ГОСТ 18599-2001. Согласно этому документу пластиковые трубы делятся на 32 типоразмера с граничными значениями диаметров в 10 и 1600 мм.

Вместе с тем, данный документ распределяет все изделия на 7 групп в зависимости от толщины стенок – их размеры колеблются в пределах 2-70 мм, а рабочее давление разнится от 0,16 до 2 МПа.

Таким образом, можно сделать вывод, что от показателя условного прохода трубопроката зависит не только максимально допустимое давление в системе, но и пропускная способность трубопровода. Это важно учесть на этапе проектирования любой магистрали.

trubaspec.com

Как определить диаметр трубы: рулетка и правильные измерения

Одним из навыков, необходимых для качественной и быстрой замены труб в домашних условиях, является точное определение их диаметра с помощью подручных средств.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что диаметр труб всегда измеряется в дюймах (1 дюйм = 2,54 см).

Будь то проблемы с сантехникой или водопроводом в ванной комнате или же неполадки с водоснабжением на кухне, знание о том, как определить диаметр трубы с помощью подручных средств, будет как нельзя кстати.

Конечно же, существуют специальные инструменты для замера, такие как линейка-циркометр, лазерный измеритель и т.д. Но все может быть намного проще.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что такие значения всегда измеряются в дюймах (1 дюйм = 2,54 см), а типоразмер, например, изделия из стали чаще всего равен 1 или 0,5 дюйма. К слову, диаметры пластиковых, стальных и металлопластиковых деталей разнятся.

Следующим шагом будет выбор измеряемого значения. Наружный — более важный, т.к. именно по нему производится установка резьб и резьбовых соединений. Этот диаметр напрямую зависит от толщины стенок трубы. Размеры толщины стенок определяются разностью внешнего и внутреннего диаметра данной трубы.

Приступая от слов к делу

Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

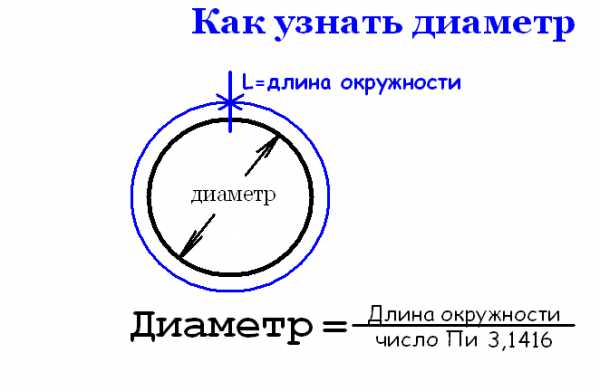

Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).

Нам понадобится:

• линейка;
• штангенциркуль;
• рулетка (лента сантиметровая).

Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.

Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы — на 0,398.

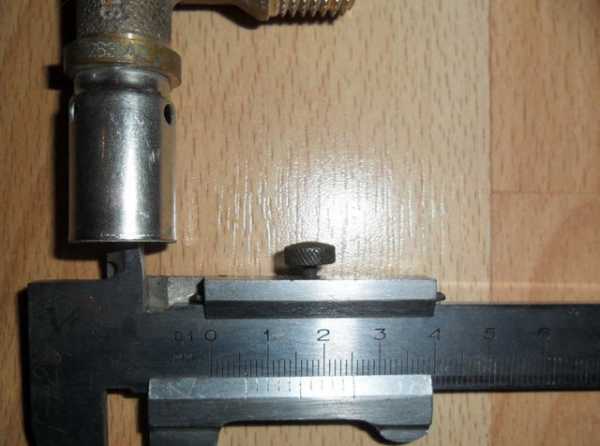

Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.

Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.

Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.

Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.

Поделитесь полезной статьей:

Похожие статьи:

experttrub.ru

Диаметры труб

Какие существуют диаметры труб?

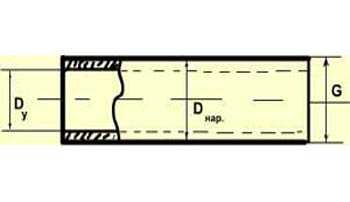

Водогазопроводные трубы имеют 2 основные характеристики (диаметра).

1. Внутренний диаметр труб или по-другому, условный проход трубы Dу
2. Наружный диаметр труб Dн

Внутренние диаметры труб:

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.

Применяется так же система измерения по диаметру резьбы в дюймах. 1 дюйм = 25,4 мм.

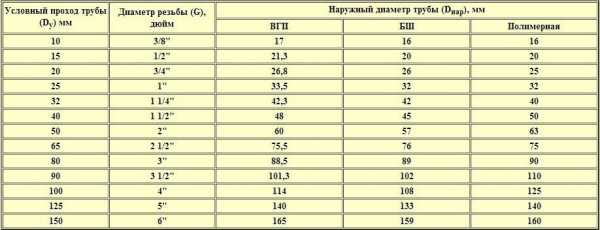

В таблице указаны размеры труб (диаметры) в мм и дюймах:

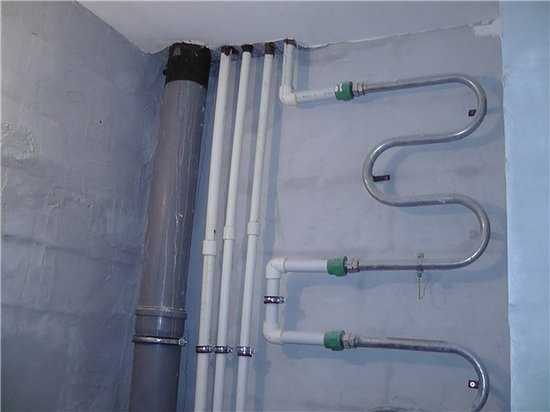

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.

В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.

Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

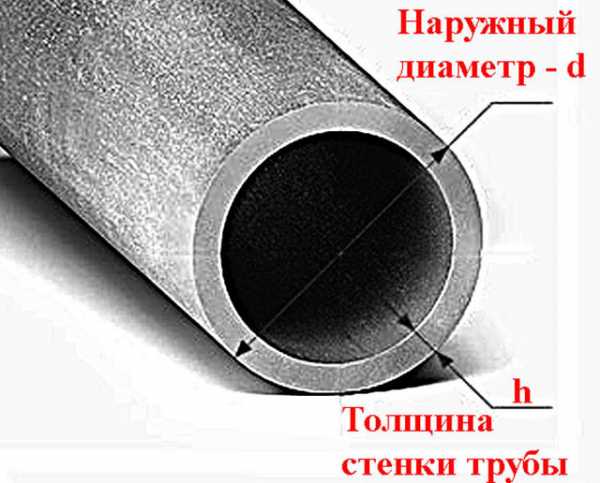

Наружные диаметры труб и толщина стенки труб:

xn--b1ahhahznja9a.xn--p1ai

Диаметры труб

Какие существуют диаметры труб?

Водогазопроводные трубы имеют 2 основные характеристики (диаметра).

1. Внутренний диаметр труб или по-другому, условный проход трубы Dу
2. Наружный диаметр труб Dн

Внутренние диаметры труб:

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.

Применяется так же система измерения по диаметру резьбы в дюймах. 1 дюйм = 25,4 мм.

В таблице указаны размеры труб (диаметры) в мм и дюймах:

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.

В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.

Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

Наружные диаметры труб и толщина стенки труб:

xn--b1ahhahznja9a.xn--p1ai

Как определить диаметр трубы?

Содержание статьи:

В настоящее время трубы канализации обладают разными характеристиками, ввиду этого канализационную инфраструктуру возможно сделать под какой–либо определенный вид конструкции или дома. Надо лишь знать, как определить диаметр трубы. Расширение и усовершенствование канализационного трубопровода можно осуществлять без особого труда ввиду наличия элементов различной величины.

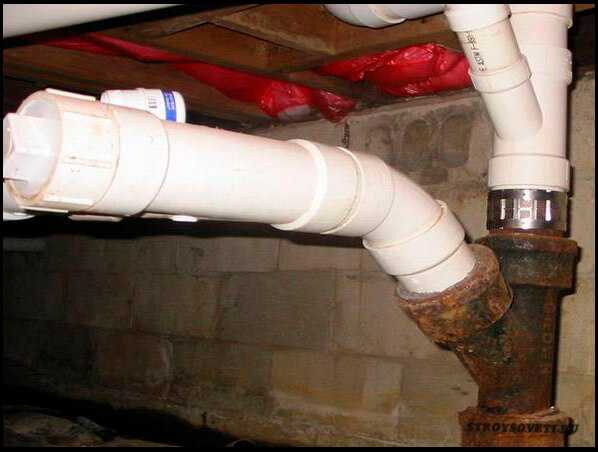

Материалы для производства трубопровода канализации

Как и любая труба, канализационная обладает собственным соотношением внутреннего и наружного диаметра. Оно зависит от материала, который задействовался для изготовления изделия. Для того, чтобы сделать трубу, можно применять:

• Поливинилхлорид (ПВХ). Стоек к наружным воздействиям, однако плохо переносит высокотемпературное влияние;
• Полипропилен. Располагает отличной стойкостью к внешним воздействиям. Нежелательно его применение для установки внешней части канализационного комплекса, потому как он не выдерживает холодных условий;
• Чугун. Стоит дороже пластиковых. Установка изделий из чугуна представляет некоторые трудности, зато они универсальны и долговечны. Помните, что диаметры канализационных труб из различных материалов отличаются по маркировке. Пластиковые изделия промаркированы внешним диаметром, чугунные – внутренним.

Виды типовых размеров

Трубы производятся разной величины. К примеру, сферой применения труб диаметром пять сантиметров считается отведение сточных жидкостей от ванн, умывальников. Исключение представляют собой унитазные трубопроводы.

Для унитазного стока применяется трубопровод диаметром 10 см. Размер поменьше приведет к загрязнению стока при проникновении в него плотных элементов. Невзирая на то, что большое количество жидкости уходит в слив и при опорожнении ванны, для ее стока применяются изделия меньшего размера.

Бессмысленно устанавливать в ванне трубу более крупной величины, а вот в стояках и уличной сети будет целесообразна установка канализационных труб из ПВХ диаметром пятнадцать и 20 сантиметров соответственно.

Также имеет значение длина изделия. Наименьшей считается один метр, наибольшей – шесть.

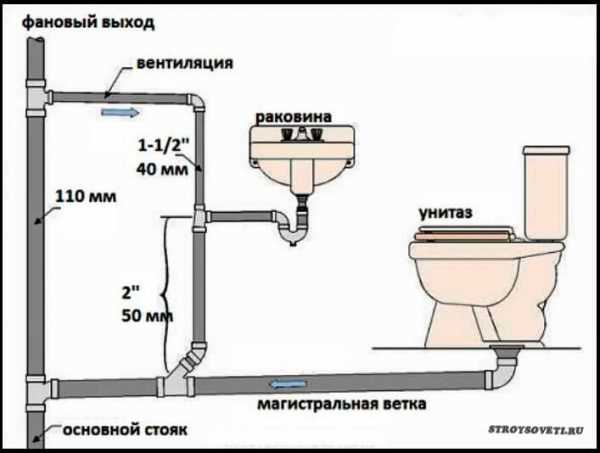

Величина трубы для соединенной сантехники

Размер зависит от числа соединенной с ней сантехники. Разумеется, есть специальная для труб ПВХ таблица с формулами, она дает возможность вычислить необходимую величину, опираясь на число сантехнических элементов: раковин, ванн, умывальников, унитазов. Однако в жизни подобная таблица используется весьма нечасто.

Что надо делать, когда в туалете есть биде? Не требуется повышать диаметры канализационных пластиковых труб до пятнадцати–двадцати сантиметров. Объясняется это тем, что степень проходимости трубы будет зависеть от ее диаметра в квадрате.

Из этого следует, что, если брать изделие диаметром двадцать сантиметров, то степень его проходимости окажется в четыре раза выше, чем при окружности в десять сантиметров. Тем более такая ситуация, когда полностью наполняется бачок, почти нереальна.

Нужно учитывать, что унитазная труба должна обладать промежутком воздуха. Это требуется для обеспечения беспрепятственного прохода жидкости, в которой присутствуют твердые включения.

Если промежуток воздуха отсутствует, образуется вакуум, который способен вытолкнуть затворы воды в каждом отводе канализационных пластиковых труб, принести большое количество проблем. Для примера, в жилье может возникнуть не слишком приятный запах.

Регламенты и нормативы

СНиП определяет всякие конструктивно необходимые диаметры канализационных труб. С помощью него возможно вычислить все требуемые показатели. Вычисления сложные, подразумевают принятие во внимание разнообразных факторов, таких, как угол стыка выводов из жилых помещений со стояком, наклон горизонтальных областей и так далее. Еще сведения, которые имеются в СНиП, дают возможность подсчитать проходимость.

1. Для создания канализационного комплекса во всяком жилье хватает канализационных труб из ПВХ диаметром один дециметр. Нужно лишь соблюдать разумные пределы количества сантехнических приборов.

2. В ванных и раковинах рекомендуется использовать трубу канализации в пять сантиметров, потому что подобный размер оптимален для смывания.

3. В многоэтажках сооружают стояки диаметром один дециметр.

4. Выход к колодцу и элементы сливного комплекса, которые считаются общими для ряда стояков, изготавливают диаметром полтора дециметра.

Трубы канализации из пластика обладают неизменным внутренним размером. Ввиду ровного покрытия на пластике не появляется жирового осадка. Когда внутри отсутствуют неровности с шероховатостями, создан верный наклон, то песчаного осадка также не появится.

Выбор оптимальной величины труб канализации, нюансы укладки канализационной сети

Величина горизонтальной трубы канализации не должна быть больше, чем у стояка, к коему стекаются ее воды, потому что всякие узкие места считаются возможными участками загрязнений. Устанавливаются все горизонтальные стыки лишь посредством косых углов с тройниками. Только при присоединении горизонтального участка со стояком допускаются прямые уголки. Следование данному правилу дает возможность предотвратить возможные проблемы с очищением канализационной системы.

На всех поворотных участках канализационного трубопровода обязательно монтируются ревизии, которые являются отверстиями для очистки, оборудованными крышками. Исключение допускается тогда, когда поблизости располагается, допустим, тройник для подсоединения раковины, он способен заменить ревизию.

Ревизии монтируются на каждом третьем этаже. В верхней части стояк канализации нельзя закрывать. Это требуется для подсоса воздушных масс, дабы разрежение при смывании на первых этажах засосало затвор воды с последних. Рекомендуется делать вертикальный наклон в пару сантиметров, горизонтальный – в один метр.

Советуем почитать:

stroysoveti.ru

Диаметры стальных труб: классификация, замеры, расчеты

Рано или поздно каждый сталкивается с такой проблемой, как замена трубопровода. Для выполнения ремонта водо- или газопроводной системы следует определиться с такими параметрами, как длина или толщина.

Статьи по теме:

Особое внимание необходимо уделить диаметру профиля. Данная величина регламентируется различными нормативными документами – ГОСТами, где, помимо конкретных значений, представлены допустимые отклонения.

Основные параметры

Диаметры стальных труб бывают следующих типов:

• наружный;
• внутренний;
• условный.

Для классификации изделий по данным параметрам обычно отталкиваются от способа производства в каждом отдельном случае. Диаметр будет зависеть от одной из разновидностей сортамента:

1. В первую категорию входит продукция горячего проката, диаметр которого составляет 20-550 мм. Согласно действующему ГОСТу, существует более семи десятков моделей только по одному из критериев.
2. Ко второй категории принадлежат изделия холодного проката диаметром 5-250 мм.
3. В третью и четвертую группу входят трубы, которые имеют шов прямого и спирального типа соответственно. В таблице проката с прямым швом имеется продукция с диаметром 10-1420 мм, а в таблице со спиральным швом – 160-2520 мм.

Благодаря известному диаметру можно узнать пропускную способность изделия и его прочность. От пропускной способности зависит функционирование данного водо- или газопровода.

Если неправильно просчитать данный параметр, то, к примеру, для жильцов в доме может не хватить воды, которая не дойдет до всех потребителей. Если же была допущена ошибка при проектировании канализационной системы, и стальные трубы нужных больших диаметров не были установлены, в результате можно возникнуть экологическая катастрофа из-за растекания стоков по окрестностям.

Расчеты пропускной способности профиля

С недавних пор благодаря использованию различных полимеров и металлопластиковых конструкций стала возможной установка таких водопроводных систем, которые не зарастают со временем, а также не подвергаются гниению или коррозии. Внутренний диаметр здесь остается постоянным, как и пропускная способность, и необходимость учитывать при подсчетах изменения условий прохождения жидкостей исчезает.

Для расчетов необходимо учитывать различные параметры, такие как коэффициент шероховатости для конкретной категории изделия. В процессе нахождения окончательного результата можно воспользоваться таблицами данных либо специальными онлайн-программами.

Степан Быков, эксперт

В целом же учитываются такие факторы, как:

• внутренний диаметр,
• длина данного участка профиля,
• материал, из которого он изготовлен,

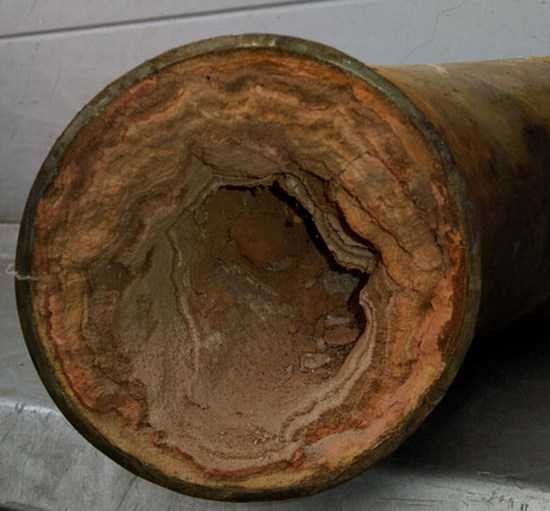

• возможное внутреннее зарастание,
• различные сопротивления, такие как отводы или компенсаторы.

Как точно определить параметры

Трубы стальные большого диаметра существенно отличаются от небольших. Последние бывают чаще всего полудюймовыми или однодюймовыми. Данный параметр в миллиметрах составляет 11-13 мм для первых, 21-23 мм для вторых. Большие профили рекомендуется применять в тех случаях, когда система предусматривает множество стыков и поворотов, и если водопровод будет проложен на значительном расстоянии.

Не нужно делать разводку так, чтобы в итоге величина диаметра изделия была больше, чем у стояка. Следует учитывать, что чем больше данный параметр, тем сильнее напор. Чтобы с точностью определить диаметры стальной водогазопроводной трубы самостоятельно, необходимо использовать линейку, а также выполнить расчеты с применением формулы.

Как провести вычисления

Обычно по внешней части профиля оборачивается рулетка, а результат делят на число Пи – это наружный диаметр. Внутренний параметр подсчитывается несколько иным способом – по толщине, которую имеют стенки на срезе. В данном случае используют штангенциркуль. От наружного параметра отнимают толщину стенки, которая умножена на два, и результат составляет внутренний диаметр.

Точное значение диаметра металлической трубы для газо- или водопровода позволяет правильно рассчитать объем перемещаемых веществ и верно выполнить разводку по системе.

protryby.ru

Как определить и узнать диаметр трубы: способы

Капитальный ремонт в доме, как правило, предусматривает необходимость замены всех коммуникаций. Однако чтобы что-то заменить, сначала нужно купить новые детали, которые будут установлены вместо старых. Когда дело касается трубопроводов – многие хозяева домов сталкиваются с проблемами. Нельзя просто так снять трубу, чтобы замерить ее диаметр или вес, поэтому приходится использовать самые различные методы. На самом деле, нет ничего нереального, и разбирать трубопровод необязательно. Все можно сделать гораздо проще. Сегодня поговорим, как узнать диаметр трубы, зная длину или без такой информации, а также какие способы для этого используют.

Типоразмеры труб

На сегодняшний день существует несколько методов получения необходимых нам сведений. Однако перед тем как использовать их, сначала необходимо определиться, что именно мы хотим узнать? Важно знать, что технология установки и расчета труб из различных материалов может сильно отличаться. Поэтому изначально нужно знать типоразмеры изделий.

Итак, как мы знаем из школьного курса геометрии, диаметр бывает двух видов:

• внутренний;
• наружный.

Если вам необходимо заменить водопроводы, где установлены старые стальные трубы, потребуется внутренний диаметр. Единицей его расчета считается дюйм. Наверняка вы когда-нибудь слышали о дюймовых и полудюймовых трубах.

В первом случае необходимый показатель равен 25,4 мм, а во втором – 12,7 мм.

Что касается наружного диаметра, он более актуален для профессиональных водопроводчиков. Дело в том, что при создании трубопровода используется резьбовое соединение, а нарезка резьбы осуществляется как раз по наружной части. В данном случае применяется специальный термин, получивший название «трубная резьба», и размеры несколько отличаются от метрической. Например, говоря о полудюймовых изделиях, можно отметить, что внешний диаметр у них составляет примерно 21 мм.

Читайте также: Преимущества гидродинамической промывки канализационных труб

Способы замера

Если типоразмеры вам не помогли, придется воспользоваться одним из методов расчета диаметра окружности без разборки трубопровода. Если замеры ранее не проводились, приготовьте следующие инструменты:

1. Рулетку.
2. Линейку.
3. Штангенциркуль.
4. Калькулятор.

Определить необходимые нам значения, имея под рукой необходимое оборудование, не составит труда. Теперь рассмотрим методы.

Если труба находится рядом, проблем с расчетом не будет. Достаточно обмерить ее рулеткой. Если же нужно замерить торцевую сторону – может подойти и линейка. Если изделия большие и линейка со штангенциркулем не справятся – оберните мерной лентой, разделите на число Пи (3,14), и вы получите необходимое значение для наружной части. Вас интересует внутренний диаметр? Тогда, опять же, обмеряем трубы при помощи штангенциркуля или линейки, после чего нам понадобится узнать толщину стенки и умножить ее значение на 2. Отнимите полученный результат от толщины стенки и получите нужную информацию.

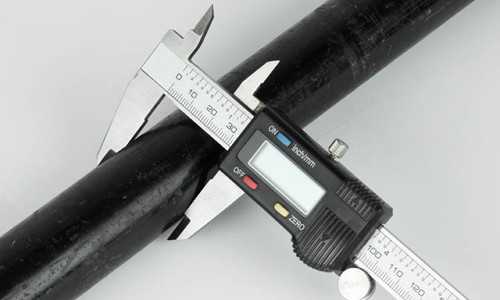

Штангенциркуль может стать вашим верным помощником и в случае, если разъединить трубопровод нельзя и добраться до его торца невозможно. Длина ножек измерительного инструмента должна превышать 1/2 диаметра трубы. Приложить инструмент нужно к боковой части изделия, в самой широкой точке.

Читайте также: Как защитить трубопровод от промерзания

Помните, получить необходимую информацию несложно. Все что вам понадобится – калькулятор и несколько простейших измерительных инструментов, которые есть у каждого хорошего хозяина. Проводите необходимые вычислительные действия всегда, когда вам нужно поменять трубы, но информация об их диаметре у вас отсутствует.
