Для чего нужен обратный клапан?

Обустройство водопроводной и отопительной системы — очень ответственное и важное занятие, которое нуждается в профессиональном подходе. Связано это с необходимостью правильной комплектации и подбора всех необходимых составляющих. В этой статье мы расскажем, для чего нужен обратный клапан и на что следует обратить особо пристальное внимание при его выборе и монтаже.

к содержанию ↑

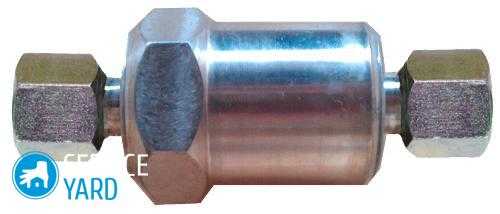

Что такое обратный клапан?

Обратный клапан — один из видов трубопроводной арматуры, который выполняет защитную функцию и препятствует движению рабочей среды в обратном направлении основного потока. Эти запорные устройства имеют достаточно простую и понятную конструкцию, что существенно упрощает процедуру их эксплуатации и монтажа.

Большинство жителей многоквартирных и частных домов задаются вопросом, для чего нужен обратный клапан в водопроводе? На самом деле именно этот вид защитной арматуры не только обеспечивает корректное функционирование системы водоснабжения, но и позволяет существенно экономить.

Важно! Основной фактор экономии заключается в том, что вода задерживается в системе, а не уходит обратно.

Для чего нужен обратный клапан?

Данное устройство подходит для монтажа на любые типы коммуникаций:

1. Обязательной является установка обратного водопроводного клапана в системах, где производится водозабор из скважины или колодца. Основная задача данного устройства заключается в поддержании давления в системе, что в свою очередь препятствует утечке воды, даже в случае возникновения проблем с электроснабжением.
2. Также благодаря наличию обратного клапана существенно продлевается срок эксплуатации насосного оборудования, ведь оно никогда не функционирует “на сухую”.

к содержанию ↑

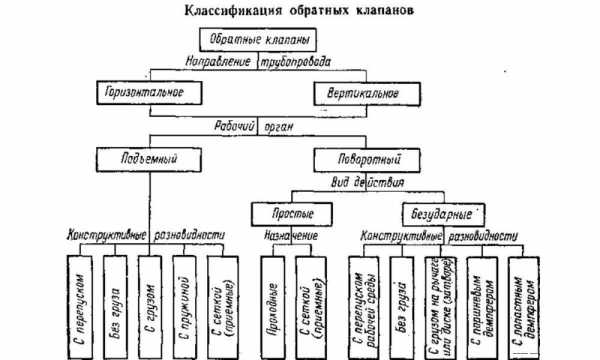

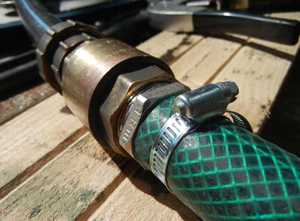

Виды обратных клапанов

Между собой обратные клапаны отличаются не только по конструкции, но и по способу присоединения к общей системе трубопровода. Вид крепления может быть следующим:

• Неразъемное соединение — сварка или пайка, которая может быть выполнена на трубопроводе из любого материала. Данный способ крепления отличается достаточно высокой трудоемкостью, но при правильном выполнении обеспечивает отличную герметичность.
• Фланцевое крепление — два элемента, которые по форме напоминают диск, стягиваются между собой при помощи специальных болтов. Этот вариант присоединения часто используется в трубопроводах больших объемов.
• Муфтовое соединение — лучше всего подходит для небольших по объему трубопроводных систем и представляет собой крепеж узла с внутренней резьбой. Чаще всего данный метод используется в частных постройках.
• Межфланцевое крепление — предназначено для изделий, которые имеют плоскую форму и выполняется за счет их фиксации между двумя фланцами.

Важно! Наиболее подходящий способ крепления следует выбирать, заранее посоветовавшись со специалистом, так как именно от этой характеристики будут зависеть особенности выполнения монтажных работ.

к содержанию ↑

Область применения

Существуют водопроводные системы, где применение обратного клапана является обязательным, а также трубопроводы в которых применение данной арматуры рекомендуется со стороны специалистов. Свое применение данное оборудование нашло как в промышленном секторе и ЖКХ, так и в жилых помещениях.

Чтобы понять лучше, для чего нужен обратный клапан, надо знать, в каких бытовых ситуациях он применяется. В основном это такие направления:

• при оборудовании стояков для подачи холодной и горячей воды в многоквартирных домах;
• в процессе эксплуатации накопительных систем нагрева воды — бойлеров, электрических и газовых колонок;
• для оснащения системы автономного отопления в частном доме;
• при использовании глубинных насосов для подачи воды из скважин.


Системы центрального водоснабжения в многоквартирных домах

Зачастую в каждой квартире производится подача горячей и холодной воды, что осуществляется за счет использования раздельных стояков. В основном давление в различных системах отличается и иногда это различие может быть очень существенным.

При пользовании водой мы обычно открываем одновременно оба смесителя, что позволяет получить водный поток желаемой температуры. В результате данного действия вода движется по направлению от большего уровня давления к меньшему.

Именно поэтому бывают ситуации, когда стояк с большим давлением пересиливает более слабую магистраль, а в результате такого взаимодействия может наблюдаться обратное движение воды по трубе.

Важно! При неправильном оборудовании водопроводной системы может наблюдаться ситуация, когда в предназначенном для холодной воды стояке появляется горячий поток.

Избежать данной ситуации можно за счет использования обратного клапана, который устанавливается непосредственно после счетчика водопотребления. В данных случаях установка арматуры является обязательной и документально зафиксирована среди основных требований водоснабжающих организаций.

Установка водонагревательных приборов накопительного типа

Если вы решили установить в своей квартире бойлер или же колонку, то специалисты обязательно посоветуют вам произвести монтаж обратного клапана в области входа холодной воды в систему. Связана такая рекомендация преимущественно с особенностью действия нагревателя.

Такой прибор обычно наполняется благодаря напору холодной воды, а в процессе эксплуатации, благодаря естественным процессам физики, при нагревании жидкости, повышается уровень ее давления. Таким образом, горячая вода стремится начать обратное движение по магистрали с холодной жидкостью. По такому примеру, надеемся, вам более понятно, для чего нужен обратный клапан, ведь именно он препятствует подобному явлению.

Организация автономного отопления в доме

Использование обратных клапанов является необходимым, если вами выполняется обустройство системы автономного отопления для обогрева частного жилого помещения. Связана такая потребность с использованием нескольких рабочих контуров, которые могут иметь различную температуру рабочей среды и разное функциональное предназначение.

К примеру, часто оборудуются следующие системы:

• контур для нагрева воды в накопительном приборе — бойлере;
• контур для снабжения водой отопительных радиаторов;
• контур для реализации теплых полов.

В каждой из вышеперечисленных систем имеется свое гидравлическое сопротивление, которое регулируется циркуляционным насосом с разнообразными напорными характеристиками.

При такой системе автономного отопления пользователи достаточно часто сталкиваются с ситуацией, когда насосное оборудование с большей мощностью может спровоцировать обратное движение рабочего потока по системе с менее мощным насосным оборудованием. Возникновение такой ситуации не только нежелательно, но и недопустимо. Поэтому специалисты настаивают на обязательной установке обратных клапанов на выходе каждого циркуляционного насоса.

к содержанию ↑

Особенности конструкции

Между собой клапаны отличаются не только по предназначению и способу крепления, но и по конструктивному строению. Чаще всего для оборудования систем водообеспечения применяются следующие разновидности обратных клапанов.

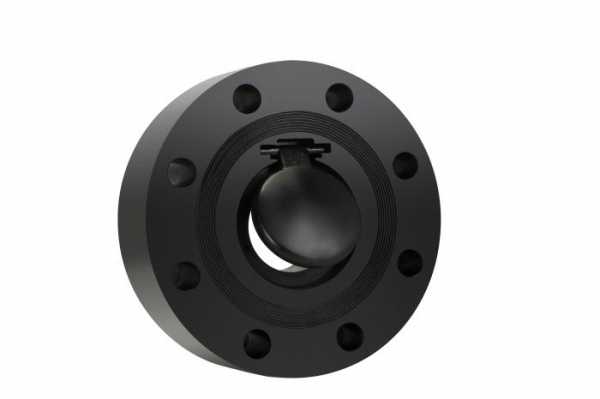

Межфланцевые

Главным преимуществом такого вида арматуры является демократическая цена и небольшие габариты. Наиболее рационально использование таких конструкций для систем, где имеется существенный дефицит пространства. Монтаж данного оборудования осуществляется достаточно просто, ведь его достаточно зажать между основными элементами конструкции. Главное условие — установить обратный клапан в правильном положении, чтобы водный поток свободно проходил в нужном направлении.

Основной рабочий узел данной конструкции представлен прижимным диском, который фиксируется за счет пружины определенной жесткости. Под давлением потока клапан открывается, а когда физическое воздействие ослабевает, то происходит его автоматическое закрытие, которое препятствует движению рабочей среды в обратном направлении.

Важно! Для систем водообеспечения, где существует опасность гидроударов, принято использовать двухстворчатые механизмы с помощью которых достигается защита высокого уровня. Такого рода система представлена в виде двух кругов, которые закрепляются на общей оси. На многих механизмах такого рода предусмотрено наличие амортизирующих узлов, которые смягчают удары.

Лепестковые

Рабочий узел такого обратного клапана представлен в виде специального золотника-захлопки, который имеет располагающуюся над проходным отверстием ось. Под давлением водного напора происходит поднятие захлопывающегося элемента и система наполняется.

Важно! Выбирая такую модель обратного клапана следует учитывать, что захлопывание основного элемента при снижении давления рабочей среды происходит существенный износ оборудования. Поэтому лучше отдавать предпочтение оборудованию с амортизирующей системой.

Основное преимущество таких обратных клапанов — возможность их эксплуатации в конструкции трубопроводов с большим диаметром.

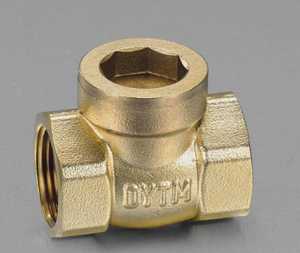

Подъемные

Обратные клапаны подъемного типа состоят из подъемного золотника, который двигается по направлению вверх-вниз. При понижении давления рабочей среды данная система опускается в область седла и полностью перекрывает систему водоснабжения. Узел данного типа монтируется на горизонтальной области трубопровода таким образом, чтобы его ось находилась строго вертикально.

Важно! Основное достоинство данной системы — возможность замены определенных деталей без замены всего узла.

к содержанию ↑

Видеоматериал

В этой статье мы рассказали, для чего нужен обратный клапан в водопроводе, каким он может быть и как используется. Искренне надеемся, что данная информация поможет вам сделать вашу водопроводную систему максимально эффективной и безопасной.

Поделиться в соц. сетях:

serviceyard.net

Что такое и для чего нужен обратный клапан для воды

Для нормального функционирования водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта. В некоторых случаях обратный клапан для воды является хорошей защитой от возникновения внеплановых неполадок и дорогостоящего ремонта при утечке. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно. На корпусе всегда можно увидеть яркую стрелку, указывающую, в какую сторону должен быть направлен поток.

Принцип действия

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым:

1. В квартире многоэтажного дома подача горячей и холодной воды проходит раздельно друг от друга. Каждый водный поток имеет свой стояк. Как правило, давление воды в них не совпадает. Когда человек открывает кран, начинается подача горячей и холодной воды. Из-за разницы в уровне давления в трубах происходит неравномерное распределение подачи воды в кран. Те потоки, которые поступают с большим давлением, идут первыми. Именно они приводят к повышению давления в магистрали. Потоки воды с меньшим давлением могут иметь обратный отток в трубу и стояк. Для многих знакома ситуация, когда из крана с холодной водой идет горячая. Чтобы исправить такой казус, используют обратный клапан для воды.
2. При установке накопительного обогревателя (бойлера) монтаж обратного клапана на вход холодной воды является обязательным. Особенностью эксплуатации бойлеров является то, что наполняются они только напором холодной воды. В процессе нагревания давление внутри емкости увеличивается, и горячая вода стремится к выходу в магистраль холодного водопровода. Монтаж обратного клапана исключает такую ситуацию.
3. В частных современных домах отопительная система состоит из нескольких контуров. В каждом из них различная температура теплоносителя. Например, в здании предусмотрен один контур для эксплуатации бойлера, а второй предназначен для отопительной системы, третий контур — для теплых полов. В каждом контуре есть свое сопротивление, поэтому их оборудуют различными по своим характеристикам насосами. Для того чтобы предотвратить ситуацию, когда насос провоцирует обратное движение теплоносителя с меньшим насосом в контуре, используется клапан обратный.
4. Насосы для водонапорных скважин должны быть в обязательном порядке оборудованы обратным клапаном. Принимая во внимание, что насос может быть расположен на глубине в десятки метров, в случае отключения агрегата вода обязательно устремится обратно из водопровода. Допустить такую ситуацию нельзя, шланг для насоса в этом случае не спасет.
5. Подключая отопительный прибор к основным магистралям, питающим дом, специалисты рекомендуют монтировать обратный клапан на магистрали отопления перед входом в систему. Это гарантирует правильное направление теплоносителя.

Разнообразие видов

Обратные клапаны подразделяют на несколько видов:

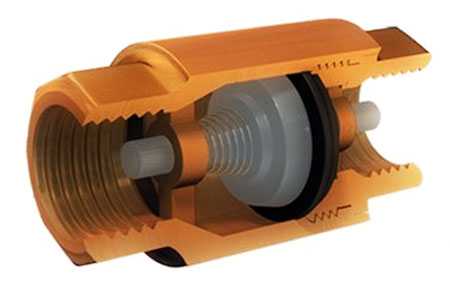

1. Пружинный отличается наименьшими размерами. Данный элемент включает особый затвор — диск или пластину, которая прижимается пружиной. В работе диск, попадая под давление воды, отжимается, тем самым обеспечивая свободный проход для водных потоков. Если давление снижается, пружина прижимает пластину, перекрывая отток воды. Размеры обратного клапана данного вида варьируются от 0,15 см до 0,20 см.

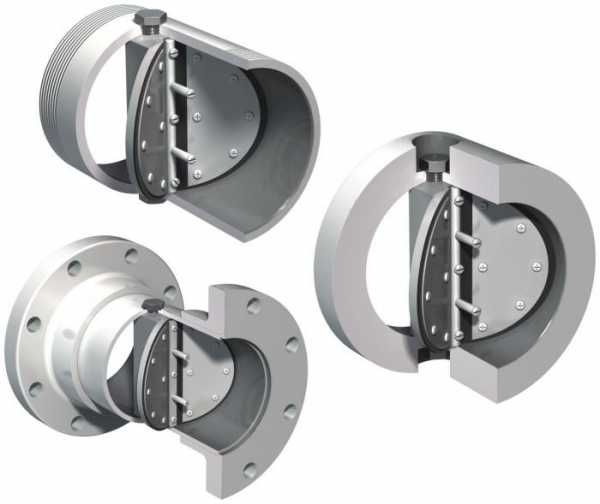

2. Двустворчатый, как правило, используется в габаритных и сложных системах. Например, если в гидросистеме дома произойдет остановка насоса, возникнет водный поток большой силы, который нанесет существенный урон всей системе. Принцип работы обратного клапана двустворчатого типа основан на том, что под воздействием сильного потока воды запорный элемент складывается пополам. Сильные водные потоки возвращают исходное положение элемента, прижимая его.
3. В лепестковом устройстве запорным элементом является золотник. При сильном давлении воды золотник опрокидывается, открывая путь жидкости. Стоит давлению снизиться, золотник падает и закрывает доступ проходного канала.
4. Принцип работы обратного клапана шарового типа немного иной. Запорный элемент — шар с пружиной. В случае низкого давления он прижимается, закрывая доступ к оттоку воды. Данный вид обратных клапанов используется в сантехнических элементах, где трубы имеют меньший диаметр, чем в общей магистрали.
5. Устройство обратного клапана подъемного типа включает в себя особый элемент — подъемный золотник. Высокое давление воды поднимет его, тем самым открывая путь для теплоносителя. Как только давление снизилось, золотник падет и препятствует обратному оттоку. Стоит отметить, что данный вид клапана монтируется только на горизонтальных трубах.

Предназначение обратного клапана для канализации

Обратный клапан для канализации используют, чтобы предотвращать возвратное поступление отходов жизнедеятельности человека. Переполненный унитаз грозит серьезными неприятностями, если отсутствует обратный канализационный клапан. Именно он предотвращает возврат в систему стока, когда забивается общая система канализации. Несмотря на всю важность вопроса, данное устройство имеет довольно простую конструкцию. Обратный клапан для канализации включает в себя специальный пружинистый рычаг, который крепится к корпусу, и особую пластину круглой формы с резиновой прокладкой. Она призвана закрывать плотно выход. Напор поднимает запор, и вода начинает поступать. Как только давление снижается, рычаг опускается и препятствует возврату жидкости в систему.

Обратный клапан для канализации может быть изготовлен из разных материалов. Традиционно применяется бронза, чугун или нержавеющая сталь. В некоторых случаях данный прибор можно встретить выполненным из полипропилена и поливинилхлорида.

Установка обратного клапана на канализацию требует соблюдения некоторых правил:

1. Монтаж устройства проводится только в том месте, из которого легко провести осмотр и текущий ремонт.
2. Выбирая модель для канализации, важно учитывать все ее технические характеристики.
3. Монтируя выбранный клапан, важно придерживаться направления, указанного стрелками на корпусе прибора.
4. Обязательно проверяют купленный прибор на предмет герметичности.

Чтобы установка обратного клапана на канализацию прошла легко и быстро, следует заранее продумать месторасположение прибора и подготовить все необходимые инструменты. В трубопроводе вырезают кусок поверхности, в который без труда вписывается обратный клапан.

Если труба чугунная, необходимо предусмотреть специальный переходник с пластика на металл.

Монтаж обратного клапана — дело важное, позволяющее защитить ваш дом от проникновения посторонних неприятных запахов, шумов и канализационных вод. Работы по монтажу не требуют особых знаний или подготовки, главное — все делать аккуратно и продуманно.

pikucha.ru

Обратный клапан и его применение

Обратный клапан применяют для придания внутренней среде требуемого направления, причем оно является единственным, что сделано с целью исключения возможности движения имеющейся среды в обратном направлении. Данный вид арматуры представлен в нескольких видах. Обратный клапан может быть поворотным и подъемным.

Для нефтебазовых и водозаборных приспособлений используется клапан с сеткой, его еще называют приемным. Установка данного вида арматуры всегда осуществляется в единственном направлении. Повышение чувствительности клапана к изменению потока среды возможно благодаря тому, что тарелка оснащена грузом или пружиной. Однако это может стать причиной потери напора, а также повышенного расхода энергии, которая требуется для перемещения внутренней среды трубопровода. В ряде случаев он обязан допускать циркуляцию теплоносителя естественным образом. В таких устройствах полное запирание происходит при обратном потоке, который выше расчетного. Однако циркуляция в данном случае не прекращается, так как в диске элемента имеется маленькое отверстие, которое и берет на себя ответственность за необходимое циркулирование среды внутри трубопровода.

Иногда обратный клапан применим в качестве невозвратно-запорной арматуры. Эта возможность реализована за счет того, что устройство снабжено шпинделем или иным элементом, позволяющим притиснуть тарелку к седлу, тем самым зафиксировав его. Подъемные клапаны намного проще в конструктивном плане, чем поворотные, однако при этом в надежности и герметичности они абсолютно идентичны. Недостаток этого типа устройств состоит в том, что при работе в загрязненной среде иногда случается заедание затвора. Подъемные обратные клапаны используются для относительно небольших диаметров прохода и чистых сред. В прочих случаях вполне целесообразно использовать поворотный тип.

Обратный клапан вентиляции предназначается для перекрытия сечения воздуховода в автоматическом режиме при отключении вентилятора. Принцип действия данных устройств – гравитационный. Створки клапанов открываются под влиянием потока воздуха, а при прекращении его подачи возвращаются в первозданное положение также в автоматическом режиме. Подобный принцип действия служит ограничением для применения этого вида: на горизонтальном участке он должен быть обязательно установлен при четком ориентировании «верх-низ» устройства, а на вертикальном его применяют только в случае направления потока вверх. К этому виду арматуры не принято предъявлять требований по герметичности.

В других сферах тоже применим обратный клапан. Канализация использует его для перекрытия движения потока в обратном направлении в случае засорения труб разнообразными стоками. Разные виды устройств предназначены для разных типов труб, это позволяет добиться необходимого эффекта в каждой конкретной ситуации.

Производят обратные клапаны из разных материалов. Конкретный тип подбирается исходя из того, с каким видом труб он стыкуется.

fb.ru

Обратный клапан в системе водоснабжения

  Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.

  Для чего нужен обратный клапан

  В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

  Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

  Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.


Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана

Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода

  В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

  Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

  Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.

  Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.

  Специфические места установки обратных клапанов в системе водопровода частного дома

  Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

  Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

  Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

  Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

  И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.

  Возможные неисправности и методы их устранения

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:

• При попадании в корпус мусора и камней;
• При повреждении пружины;
• При снашивании поверхности резиновых или пластиковых уплотнителей;
• Постепенного старения и потери эластичности пластика и резины;
• Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


greenglade-snt.ru

Нужен ли обратный клапан при установке водосчетчиков: разбираемся в вопросе

Прежде чем задаваться вопросом о том, нужен ли обратный клапан при установке водосчетчиков, следует разобраться в функциях подобных устройств в трубопроводных системах. Основная задача, которую решают обратные клапаны в этом случае, заключается в том, чтобы не допустить движения воды в обратном направлении. Кроме того, установка обратных клапанов защищает элементы систем водоснабжения от последствий такого негативного явления, как гидравлический удар.

Обратные клапаны устанавливаются на трубопроводы с холодной и горячей водой

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.

Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета. Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

• перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
• слить из трубопровода остатки воды;
• к смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый. Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.

Схема монтажа обратного клапана

Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны. Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления. Кроме того, в тех водопроводных системах, в которых не установлены обратные клапаны на счетчики, вода из той части трубопровода, давление в которой выше, будет более интенсивно поступать в ту часть системы, где давление напора меньше. Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет учитывать и холодную воду, что, соответственно, приведет к дополнительным расходам при оплате коммунальных услуг.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества. Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры.

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.

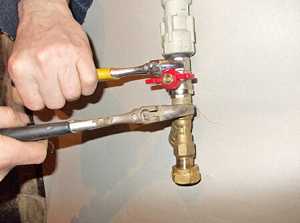

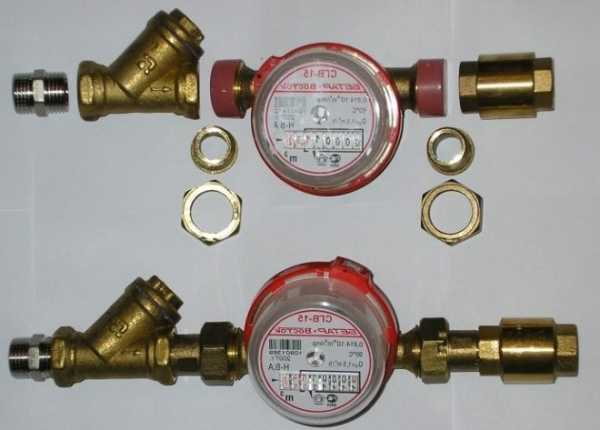

Сборка узла с водосчетчиком, фильтром и обратным клапаном

Конструкция обратных клапанов, используемых в комплекте с приборами учета воды

Для установки в водопроводных системах могут использоваться отдельные обратные клапаны или применяться счетчики воды с обратным клапаном, который изначально встроен в сгон прибора учета. Конструкция обратного клапана, основной функцией которого является недопущение движения потока жидкости в обратном направлении, включает в себя корпус и запорный элемент. В качестве запорного элемента выступает подпружиненный золотник, перемещающийся по штоку-оси. В тот момент, когда давление воды, поступающей в клапан, достигает требуемого давления, пружина отжимается, золотник открывает проходное отверстие, давая возможность жидкости свободно протекать через устройство. Как только давление потока жидкости падает или он начинает двигаться не в том направлении, пружина возвращает золотник на посадочное место, запирая клапан.

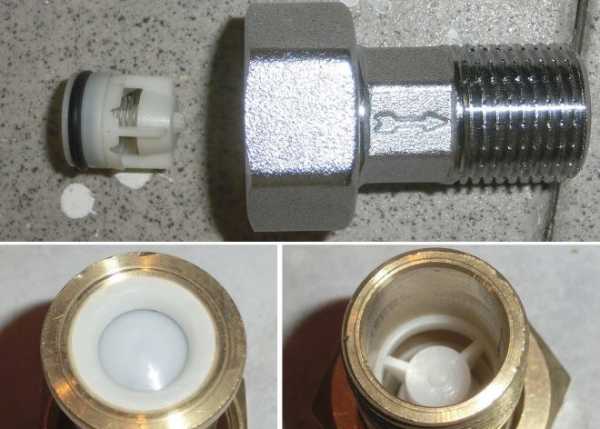

Устройство резьбового обратного клапана для воды

Более практичными в плане технического обслуживания являются отдельно устанавливаемые обратные клапаны, которые при выходе из строя их запорного элемента достаточно легко отремонтировать. В случаях, когда ломаются обратные клапаны, изначально встроенные в водосчетчик, менять приходится весь прибор учета.

Если нет места для установки отдельного клапана, можно использовать клапан-вставку, размещаемую в штуцере счетчика

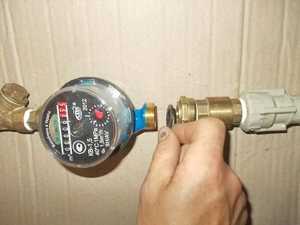

Выполняя установку обратного клапана на водосчетчик, необходимо обратить внимание на несколько моментов:

1. Направление движения воды в трубопроводе должно совпадать с направлением открытия такого устройства.
2. Все резьбовые соединения, при помощи которых осуществляется установка обратного клапана, должны выполняться с использованием ФУМ-ленты, что обеспечит таким соединениям требуемую герметичность.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Для чего необходим обратный клапан для воды и где он используется?

В современных системах водоснабжения и отопления широко используются такие нужные устройства как обратные клапаны для воды.

Они являются одним из видов защитной трубопроводной арматуры, которая позволяет функционировать системе в нормальных режимах, а иногда и защищать трубопроводы от возникновения нештатных и аварийных ситуаций.

Назначение обратного клапана для воды в том, чтобы обеспечить проток жидкости только в заданном направлении и не допустить изменения направления на обратное.

Подобно полупроводниковому диоду в электрической цепи, который пропускает ток только в одном направлении, обратный клапан пропускает воду тоже только в одном направлении, поэтому на его корпусе всегда есть стрелка, показывающая движение жидкости.

Применение

Существуют ситуации, предписывающие обязательное применение обратных клапанов обязательно и такие, когда их применять желательно.

Не будем рассматривать их применение в промышленности, в ЖКХ, там этим занимаются специалисты, а рассмотрим случаи, где они применяются в наших жилищах: квартирах и домах.

• В многоквартирных домах подача горячей и холодной воды производится раздельно, каждая через свой стояк.

В большинстве случаев давление в разных стояках разное и может отличаться даже в разы.

При открытии смесителя, когда открывается и горячая и холодная вода, происходит продавливание жидкости через смеситель от большего давления к меньшему.

В результате, та вода, которая имеет большее давление будет давить в магистраль, имеющую меньшее давление и произойдет обратный ток воды в трубе или даже стояке.

Бывали случаи, когда в холодном стояке появляется горячая вода и наоборот.

Этого можно избежать, если установить обратный клапан после счетчика для воды.

Тем более, что это в настоящее время является требованием водоснабжающих организаций и установка обратного клапана на воду в этих случаях обязательна.

• При использовании накопительных водонагревателей (бойлеров электрических и газовых) обязательна установка обратного клапана на входе холодной воды.

Особенностью таких нагревателей является то, что они заполняются напором холодной воды.

В дальнейшем, когда происходит нагревание воды, повышается давление и горячая вода будет стремиться попасть в магистраль с холодной водой.

Обратный клапан исключит это ненужное действие, перекрыв обратный ход горячей воды на холодном трубопроводе.

Например: один контур для подогрева воды в бойлере, второй контур для радиаторов отопления, третий для теплых полов.

Каждый контур имеет свое гидравлическое сопротивление, поэтому на них ставятся циркуляционные насосы, имеющие разную напорную характеристику.

Может сложиться ситуация, когда более мощный насос может спровоцировать обратное движение теплоносителя в контуре с менее мощным насосом, а это недопустимо.

Поэтому все циркуляционные насосы на выходе в обязательном порядке оснащаются обратным клапаном.

Здесь причина совершенно понятна.

Учитывая, что насосы могут быть расположены на глубине в несколько десятков метров, при неработающем насосе вода будет стремиться вытечь из трубопровода.

А это и неприятно, и недопустимо.

• При подключении отопительного котла ко всем магистралям системы отопления дома или как это называют специалисты, «обвязке» котла очень рекомендуется поставить обратный клапан на обратной магистрали отопления перед входом в котел.

Для чего это нужно?

Во-первых, это будет гарантией того, что теплоноситель движется в правильном направлении.

Во-вторых, при возникновении нештатных ситуаций (разрыв трубы, радиатора, течь соединений) он будет предотвращать вытекание теплоносителя из теплообменника котла, что недопустимо ни при каких обстоятельствах.

Кроме этого, могут возникать иные ситуации, когда желательна или обязательна установка обратных клапанов.

Каждый случай уникален и рассмотреть все возможные в рамках одной статьи невозможно.

Классификация

Существует великое множество разновидностей обратных клапанов для воды:

1. по конструкции,
2. по материалу изготовления,
3. по габаритным размерам и так далее.

Попробуем их классифицировать.

По конструкции обратные клапана можно разделить на следующие группы:

• Шаровые обратные клапана – имеют запорный элемент в виде металлического шарика, который прижимается к седлу пружиной.

Довольно надежная конструкция, но применяется только на небольших диаметрах трубопровода.

• Подъемные золотниковые обратные клапаны имеют конструкцию схожую с запорным вентилем.

Только подпружиненный золотник открывается не вручную, а под давлением воды.

При обратном токе воды, давление надежно прижимает золотник к седлу и таким образом происходит его запирание.

Используется на трубопроводах больших размеров.

• Подъемные поворотные обратные клапаны имеют крышку (захлопку), закрепленную на оси.

При токе воды в нужном направлении, крышка приподымается, пропуская поток.

Если вода будет пытаться течь в обратную сторону, то захлопка закрывается, садится на седло и надежно перекрывает воду.

Такие клапаны широко используются в системах отопления частного дома, они оказывают очень малое сопротивление току волы, но их устанавливают только горизонтально.

Несомненным их плюсом является наличие съемной резьбовой крышки для ревизии.

• Дисковые обратные клапаны, в которых запорным элементом служит диск, который связан с подпружиненным штоком.

Напор воды преодолевает небольшое усилие пружины и диск приподнимается от седла, открывая проход.

Как только вода будет пытаться течь в обратную сторону, ее давление вернет диск на седло и ток воды прекратится.

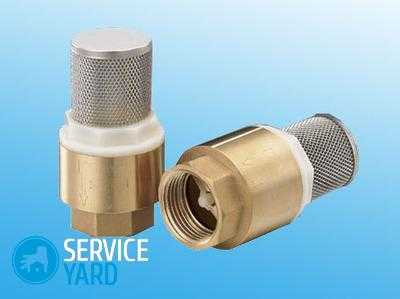

Такие обратные клапаны для воды применяют чаще всего, благодаря надежности, простоте конструкции и разумной цене.

По материалам изготовления обратные клапаны бывают:

1. Из нержавеющей стали — самые лучшие, но и самые дорогие.
2. Из латуни – оптимальный для бытовых условий вариант.
3. Из чугуна – используются на трубопроводах большого диаметра.

Чаще всего в конструкции клапана применено несколько материалов.

Например, корпус дискового клапана сделан из латуни, тарелка (диск) из пластика, а пружина – из нержавеющей стали.

По способу крепления обратные клапаны делятся на:

• Муфтовые – имеющие для крепления резьбовые переходы. Чаще всего, это внутренняя резьба от ½” до 3” (15-80 мм). Самый распространенный вид.
• Фланцевые – крепящиеся к трубе при помощи фланцев. Используются только на трубах большого диаметра.
• Межфланцевые – конструкция клапана помещается между фланцев, которые стягиваются удлиненными болтами. Аналогично предыдущим, применяются только в больших трубопроводах.

Процесс установки

При установке обратного клапана всегда необходимо учитывать направление движения воды, которое указано на его корпусе стрелкой.

Следует предусмотреть ситуацию, что может потребоваться замена обратного клапана.

Чтобы эта операция могла происходить локально, не разбирая весь трубопровод, может понадобиться установка разъемного металлического соединения (американки) на одну из сторон клапана.

Подъемные поворотные клапаны устанавливаются только горизонтально.

При установке надо предусмотреть удобство их разборки для ревизии.

Выводы

1. Обратный клапан для воды в современных сантехнических системах должен всегда применяться во всех вышеуказанных обязательных случаях. Он является недорогим решением очень дорогостоящих проблем. Например, дисковый обратный клапан ½” можно купить всего 3$, а ¾” – 4.5$.
2. При установке обратных клапанов следует учитывать направление тока воды, возможность их замены и ревизии.

---

Пожалуйста, поделитесь статьей, если она вам понравилась:

domtechs.com

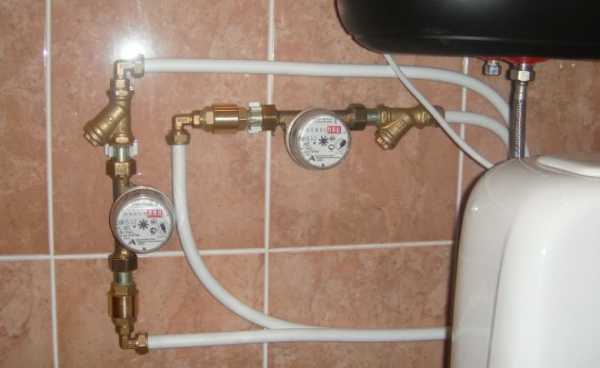

Место установки обратного клапана в системе водоснабжения. Для чего нужен обратный клапан в городской квартире

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Если создаваемого давления недостаточно, например, из-за утечки или остановки , подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Статья по теме:

Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Поворотные обратные клапаны бывают:

• простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
• безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давлен

ruscos.ru
