Что такое разделитель гидравлический – принцип работы, расчет и выбор гидрострелки

Что такое гидрострелка (гидравлический разделитель) в системе отопления

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Что такое гидрострелка и где её устанавливают

Содержание статьи

• 1 Что такое гидрострелка и где её устанавливают
• 2 Назначение и принцип работы
  • 2.1 Режимы работы
  • 2.2 Когда гидрострелка нужна
  • 2.3 Когда можно поставить
• 3 Как подобрать параметры
  • 3.1 По максимальному потоку теплоносителя
  • 3.2 По максимальной мощности котла
  • 3.3 Как найти длину гидрострелки
• 4 Купить или сделать своими руками?

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

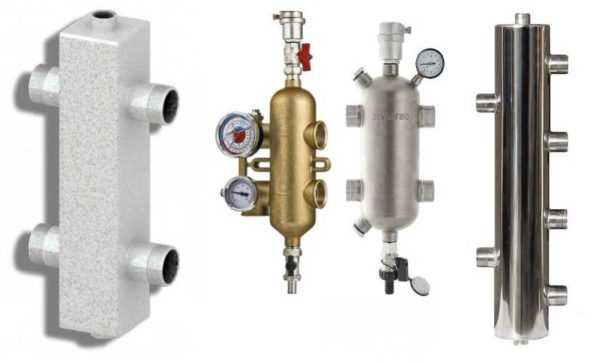

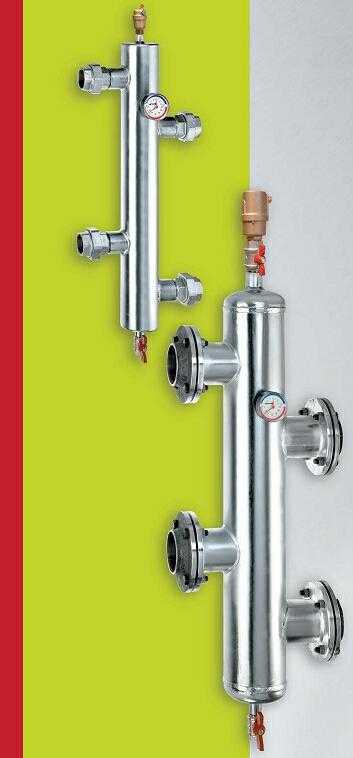

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

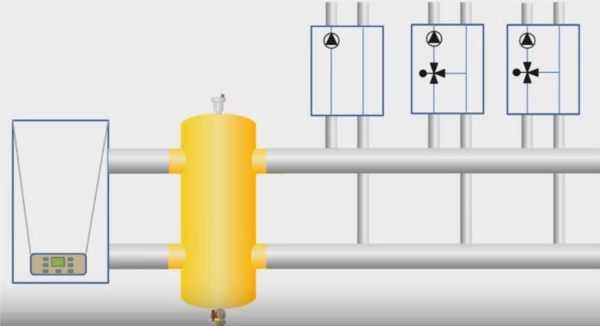

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

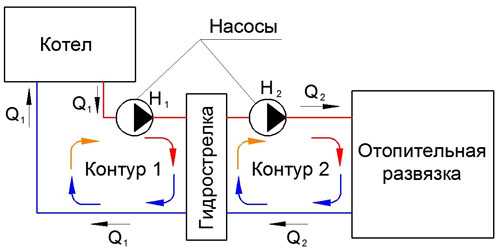

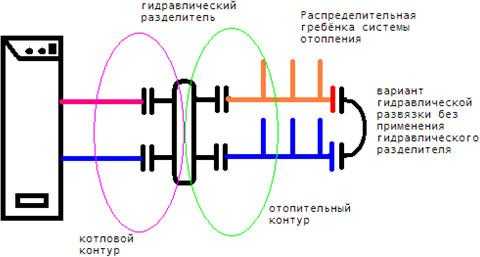

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

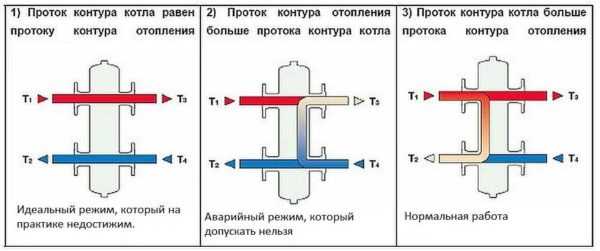

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

• Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
• Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
• В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

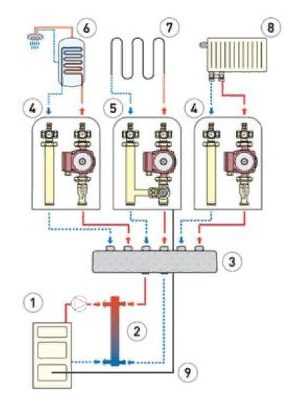

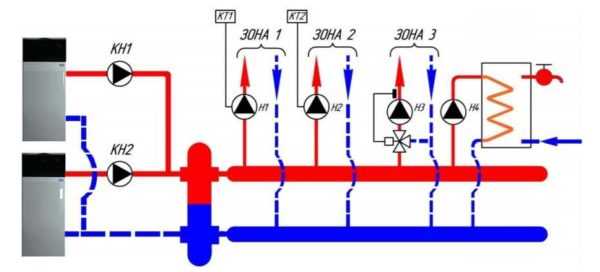

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

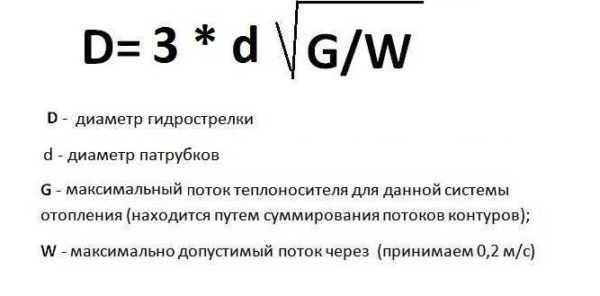

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

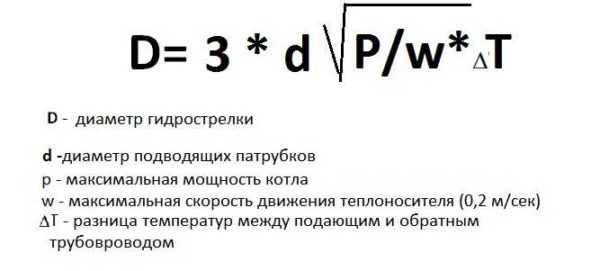

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

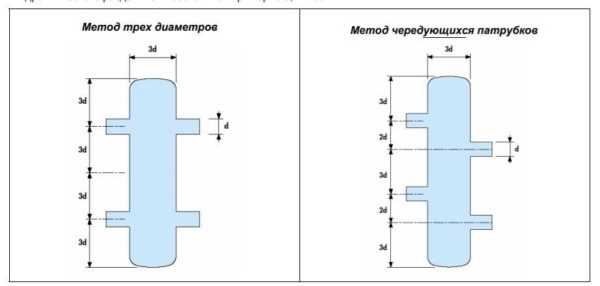

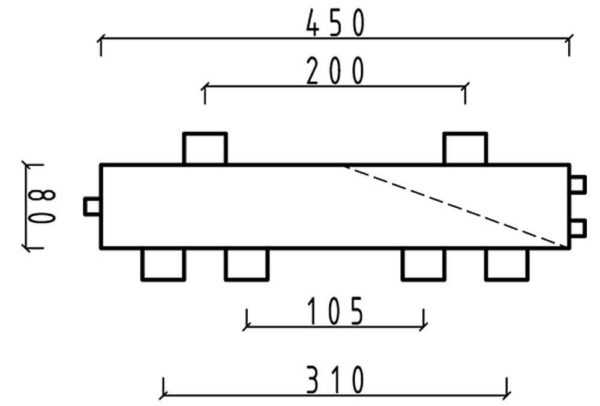

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

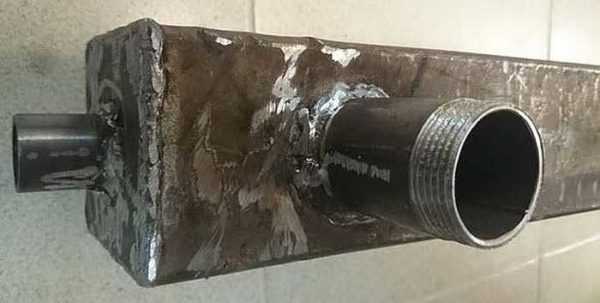

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

www.abkhazeti.ru

Гидравлический разделитель — Энциклопедия отопления

Гидравлический разделитель это гидроколлектор, гидрострелка, термогидравлический разделитель, анулоид. Наименований у данного типа изделий много. Причина в широте профессионального жаргона и маркетинге. Производители придумывают десятки названий, но суть, то есть принцип работы и конструкция схожи, за исключением некоторых деталей. Чтобы не путаться, возьмём классическую трактовку. И поговорим сегодня о гидравлическом разделителе. Для чего нужен, как работает, из каких материалов изготавливается и других важных характеристиках.





Гидравлический разделитель и его функции



Гидравлический разделитель используют в котельных частных домов. Именно автономное отопление нуждается в постоянном контроле. Конечно, за центральными системами следят не менее пристально. Однако оценить, а главное увидеть изменения жители многоквартирных домов едва ли могут. В собственном доме доступ в котельную открыт постоянно, и только от нас зависит, какими устройствами её наполнить.



Гидравлический разделитель приобретают после того, как выбрали котел и рассчитали мощность. Так вы сможете быстрее подыскать подходящую модель, если покупаете, или произвести расчёты, если делаете гидрострелку своими руками. От мощности теплогенератора зависят габаритные и соединительные размеры, а также пропускная способность. С учётом перечисленного найти подходящее изделие не сложно.



Товары этой категории



Гидрострелка (Термо-гидравлический разделитель) Gidruss TGR-60-25х3 (до 60 кВт, 3 контура G1»)

8100 р.

Подробнее

Гидрострелка (Термо-гидравлический разделитель) Gidruss TGRSS-40-20х2 (до 40 кВт, 2 контура G ¾») из нержавеющей стали

8900 р.

Подробнее

Гидрострелка (Гидравлический разделитель) Gidruss GRSS-60-25 (60 кВт, G 1») нерж. сталь AISI 304

9500 р.

Подробнее

Гидрострелка (Термо-гидравлический разделитель) Gidruss TGRSS-40-20х3 (до 40 кВт, 3 контура G ¾») из нержавеющей стали

9900 р.

Подробнее



Главной задачей гидравлического разделителя является выравнивание температуры и давления в многоконтурной системе отопления. Для наглядности, рекомендуем просмотреть следующее видео.



Без звука, зато понятно, что куда течёт и вытекает



Или вот



Со словами и звуком



Принцип работы гидрострелки основан на законах термодинамики и гидравлики. В системе постоянно циркулирует теплоноситель. Путь начинается от котла и дальше по трубам, они в свою очередь образуют замкнутую цепь, и таких цепочек может быть две, три, четыре. Внутри каждой жидкость транспортируется с определённой скоростью и объёме. Если в одном месте прибыло, то в другом убыло. Во избежание переизбытка или недостатка теплоносителя, потоки нужно разделять. Для этого котел соединяют с гидрострелкой. Она связывает контура и делает их независимыми. При этом передача тепла осуществляется непрерывно.



Три важных задачи гидравлических разделителей



1. Корректируют расход теплоносителя. Например, ваш котёл берёт 40 литров в минуту, а система съедает все 120. С гидрострелкой вам не придётся ставить дополнительный насос и разгонять котловой контур до «аппетитов» остальных устройств обвязки. Вы уложитесь в бюджет, счет за электроэнергию не испугает размером сумм.

2. Близко и далеко. Гидравлический разделитель исключает сообщение контуров. Тёплые полы, радиатор, бойлер косвенного нагрева можно включать и выключать, не теряя баланса.

3. Без примесей. При наличии отводных патрубков из системы можно удалять шлам и примеси, что существенно увеличивает срок службы котельного оборудования.



Устройство гидравлических разделителей



Стандартный гидравлический разделитель имеет полую конструкцию, прямоугольную или круглую. К ней приварены патрубки подачи и обратки.

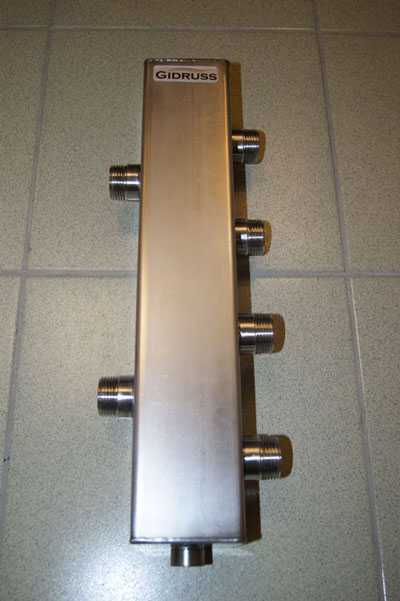

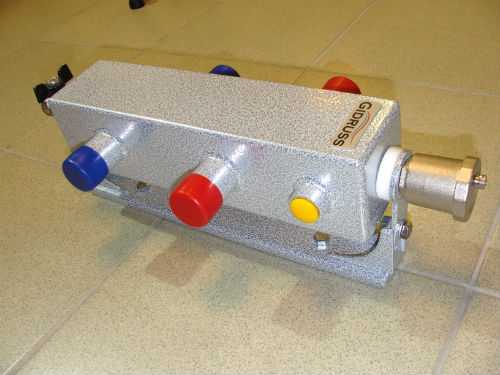

Гидрострелка Гидрусс из нержавеющей стали на 2 контура

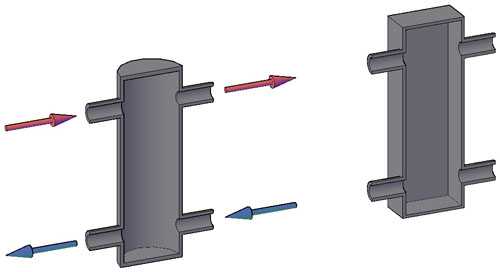

Гидрострелка в разрезе



Внутри гидравлические разделители обычно пустые. Поверхность ровная и гладкая гарантирует высокую пропускную способность. Данная характеристика определяется мощностью. Чем выше кВт, тем больше теплоносителя прогонит. В номенклатуре обозначается V или Q.



Гидравлические разделители Gidruss GR-40-20 (Q 1,7 м3/с) GR-100-32 (Q 4,3 м3/с) GR-250-50 (Q 10,8 м3/с)





Материалы для изготовления гидрострелки



Гидравлические разделители делают из металлических сплавов и полипропилена. Последний вариант дешевый, но небезопасный. По качеству проигрывает стали, да и брак в этом сегменте сырья встречается значительно чаще. Если вы выбрали полипропиленовую стрелку, советуем приготовиться к неожиданностям. Лучше один раз взять брендовую вещь, чем совершенствовать самодел. Это справедливо и для стальных гидрострелок. Самыми долговечными считаются конструкции из нержавеющей стали.

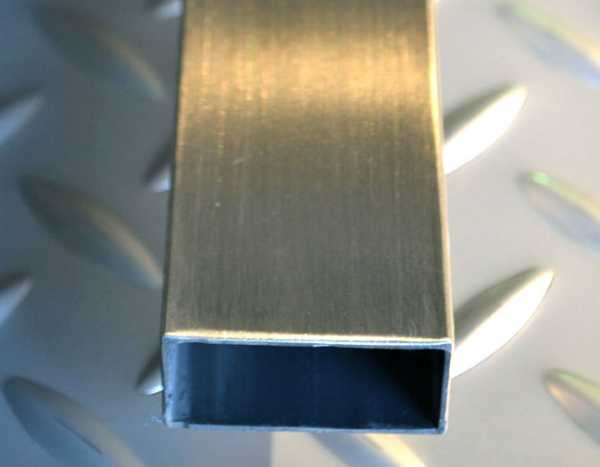

 Профильная труба AISI 304, толщина 4 мм



Нержавейка прекрасно переносит повышенные температуры, не боится влаги и окисления. Специальная термообработка делает её невосприимчивой к ржавчине. По словам проектировщиков, гидрострелка из нержавейки не имеет срока годности. Вечный металл для вечного пользования.



Обычная сталь также востребована. Цена ниже, сопротивляемость коррозии тоже. Хотя отметим, что своё такая стрелка отрабатывает.







Гидрострелка из конструкционной стали 09Г2С



Полимерное окрашивание предупреждает окисление и разрушение структуры. Металл сохранит цельность несколько лет. При правильной эксплуатации и того дольше.





Гидравлические разделители в системе отопления

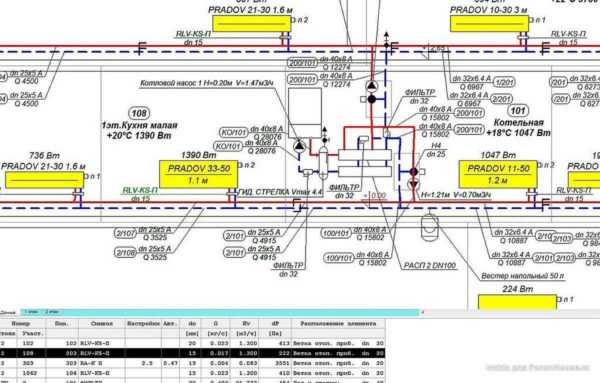

Работу гидравлических разделителей демонстрируют сотни схем и чертежей. Мы рассмотрим такую







Насосы функционируют на двух контурах, обычно на обратке. Некоторые ставят и на подачу, объясняя это низкой вязкостью теплоносителя. Так жидкость циркулирует быстрее.



Первый насос отвечает за подающий контур, второй за обратный. Гидрострелка смешивает воду. При равном расходе в системе поддерживается баланс. Когда объём первого контура больше, теплоноситель идёт сверху вниз и наоборот. Направление строго вертикально. Шлам, песок осядет в одном месте, удалить можно через сливной кран. Скопления воздуха через специальный отводчик.





Когда необходим гидравлический разделитель



Гидрострелку монтируют в частном доме с многоконтурным отоплением. Это разветвлённая система с обвязкой на два и более устройств. Благодаря патрубкам формируются подводки с фиксированной температурой и давлением.



Что в итоге



Покупка гидравлического разделителя решит следующие задачи

• Предупредит дисбаланс температур и давления в контурах.
• Защитит котёл от гидравлического удара.
• Разделит и обеспечит подмес теплоносителя.
• Не даст скопиться шламу и воздуху в трубопроводах системы

pls99.ru

Что такое гидрострелка (гидравлический разделитель) в системе отопления

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

• Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
• Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
• В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

fasaddomstroy.ru

устройство, преимущества и недостатки, принцип работы гидроразделителя

Гидрострелка — это очень простое устройство, предназначенное для балансировки системы отопления, а также и для её защиты. Иногда бывает так, что встречаются и другие названия, такие как гидравлический разделитель систем управления, бутылочка, гидроразделитель и так далее. Такие наименования используют профессиональные монтажники.

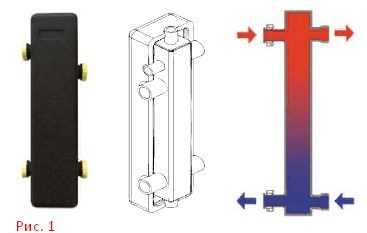

Гидрострелка для отопления в разрезе представляет собой определённый отрезок полой трубы с квадратным сечением. Воздух в котле сепарируется и после этого устраняется автоматическим отводчиком. А сама отопительная система разбивается на два контура — большой и малый.

Принципы работы гидравлического разделителя

Гидрострелка нужна для того, чтобы была гидродинамическая балансировка отопительной системы — получается добавочный узел. С помощью этого можно легко сберечь теплообменники котлов, которые сделаны из чугуна, от каких-либо ударов. Благодаря гидрострелке можно сохранить целостность всей системы отопления в целом.

Можно выровнять давление при различных расходах в суммарном потреблении вторичными контурами тепла и в основном контуре котла. Гидроразделитель будет очень удобным в том случае, если же у вас многоконтурная система отопления.

Если же правильно рассчитать размеры и гидромеханические параметры, то гидроразделитель сможет выполнять ещё и функцию отстойника.

Гидравлические процессы, протекающие в гидрострелке

Для того чтобы понять зачем нужно устанавливать гидрострелку для отопления, необходимо разобраться с тем, что происходит с водой, пока она проходит в полости гидроразделителя. Для этого следует понять всю суть основных опций котла.

Причины установки гидрострелки.

1. После того как рабочие выполнили монтажную работу систему отопления следует заполнить прохладной водой, в пределах примерно 5-15 градусов.
2. Когда котёл включается, то начинает работать автоматика и подключается циркулярный насос — он выполняет роль розжига. С помощью этого поток направлен вниз по гидрострелке.
3. Когда теплоноситель достиг уже определённого температурного режима, то начинается равнозначный отбор, который проходит во второстепенном контуре водяного потока. Именно так и происходит процесс отопления и нагревания горячей воды для ваших нужд.
4. На этом этапе автоматика регулирует расход только в большом контуре. Это происходит, например, когда вода в ГВС достигает определённого уровня температуры насос горячего водоснабжения сразу отключится.
5. При остановке насоса поток теплоносителя стремится вверх, такая ситуация бывает достаточно редко.

Плюсы гидравлического разделителя

Гидрострелка — это очень удобное в использовании устройство, которое обладает рядом достоинств и преимуществ. Плюсы гидравлического разделителя:

• при нахождении параметров насоса отпадает и проблема исполнительного элемента;
• здесь нет какого-то взаимовлияния контуров отопления и контура тепла;
• потребители тепла и генераторы тепла могут нагружаться только объёмными потоками воды;
• можно подключать различные компоненты дополнительного оснащения;
• есть места, куда можно подключать расширительный бак и отводчик воздуха.

В каких случаях нужна гидрострелка?

Отопительная система может быть как слабомощной, так и очень мощной. Например, она имеет много радиаторов не на одном этаже, а на нескольких, водяные тёплые полы, бойлер, то есть тепловой расход будет слишком большим. Именно в таком случае и нужен гидравлический разделитель.

Итак, в каких же случаях нужна гидрострелка?

1. Система отопления имеет разветвлённый характер с большим расходом, когда работает только один настенный котёл.
2. Такая же система отопления и два настенных котла.
3. Такая же система отопления, один настенный котёл и один напольный.

Во втором и третьем случаях, второй котёл должен быть резервным, так как в любом случае на мощную систему отопления будет работать всего лишь один настенный котёл. Гидрострелка необходима для согласования потоков в отопительной системе и в котельной части.

Как правильно выбрать гидроразделитель?

Выбор этого устройства — это очень ответственное дело, ведь если выбрать неправильно, то она может не выдержать мощности. Обычно гидрострелку выбирают по следующим двум параметрам:

• мощность — обязательно суммируется тепловая мощность всех контуров системы;
• общий объем прокачиваемого теплоносителя.

Эти данные необходимо обязательно просчитать перед тем, как отправиться в магазин. Там следует прочитать паспорт, который прилагается к гидроразделителю и сверить указанные параметры с вашими расчётами.

Изготовление гидравлического разделителя своими руками

Гидравлический разделитель можно легко сделать своими руками, но прежде всего следует рассчитать правильно его размер.

После того как вы произвели расчёт, необходимо сделать чертёж и закупить нужные запчасти для этого. Когда все материалы куплены, необходимо найти сварщика, чтобы он собрал все в единое целое. Теперь остаётся только установить гидравлический разделитель и использовать его в работе. Стоимость такой гидрострелки получается намного ниже, чем если же её покупать.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Что такое гидравлический разделитель, как оно работает и где его использовать? |

Обычно гидравлические разделители используются в установках с несколькими контурами отопления, каждый из которых оснащен собственным насосом. Это позволяет правильно сбалансировать давление и потоки между котлом и приемной установкой. Внутренняя часть разделителя пустая, так что движения потока возможно во всех направлениях, но это зависит от насосов и клапанов, используемых в установке, которые непосредственно влияют на движение.

Принцип работы гидравлического разделителя

Гидравлические разделители — это устройства очень простые. Обычно их изготавливают из углеродистой или нержавеющей стали. Разделитель должен иметь изоляцию, что сводит к минимуму потери тепла рис.1. Дополнительно может быть оборудован сливным клапаном, установленным в нижней части, и вентиляционным отверстием, расположенным в верхней части.

Рис. 2

На рис. 2 (расположенному выше) показан пример схемы установки, в которой имеются три отопительных контура:

1. Радиаторный контур.
2. Низкотемпературный контур с напольным отоплением.
3. Накопительный бак с горячей технической водой.

В каждом контуре работает отдельный насос, в установке есть источник тепла, с которым работает основной насос. Между котлом и установкой имеется разделитель, соединенный с распределителем отопительного контура рис. 3 (см. ниже). В этом примере мы можем проанализировать три возможности работы гидравлического разделителя.

navro.org

Гидравлический разделитель стрелка, принцип работы

“Гидрострелка” – служит для гидравлического разделения потоков. То есть гидравлический разделитель является неким каналом между контурами и делает контура динамически независимыми при передачи движения теплоностителя. Но при этом хорошо передает тепло от одного контура другому. Поэтому официальное название “гидрострелки” – гидравлический разделитель.

Назначение гидрострелки для систем отопления :

Первое назначение. Получить при малом расходе теплоносителя – большой расход во втором искусственно-созданном контуре. То есть, например, у Вас имеется котёл с расходом – 40,0 литров в минуту /2,4 м3/час/, а система отопления получилась в два-три раза больше по расходу – это к примеру, расход = 120,0 литров в минуту /7,2 м3/час/. Первым контуром будет являться контур котла, а вторым контуром будет – система развязки отопления. Экономически не целесообразно разгонять контур котла – до расхода больше чем это было предусмотрено производителем котла. Иначе увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на движение жидкости, что приведет – к дополнительным расходом насоса на электроэнергию.

Второе назначение. Исключить гидродинамическое влияние, на включение и отключение определенных контуров систем отопления на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются – Тёплые полы, радиаторное отопление и контур горячего водоснабжения /бойлер – водонагреватель косвенного нагрева/, то имеет смысл разделить эти потоки на отдельные контура. Чтобы они друг на друга не влияли. Схемы рассмотрим ниже.

“Гидрострелка”– является связующим звеном двух отдельных контуров по передаче тепла и полностью исключает динамическое влияние двух контуров между собой.

Система отопления современного жилого дома многофункциональна. В функции системы могут входить: приготовление горячей воды, подогрев бассейна, тёплые полы, радиаторное отопление, подогрев воздуха в системах вентиляции и т.д. И все эти функции должны осуществляться независимо друг от друга по времени, расходу теплоносителя и разнице давления производимому насосами каждой отдельной подсистемы.

Проектирование инженерных систем
Тюмень +7-932-2000-535
Исправляем ситуацию

Например, для быстрого приготовления горячей воды требуется подать на теплообменник максимальную мощность /максимальные параметры температуры и расхода теплоносителя/ в тоже время теплые полы наоборот требуют пониженной мощности и всё это может произойти в один интервал времени.

Так как подсистемы выполняющие разные функции работают из одного источника /теплоноситель поступает из одного источника/ то по правилам гидравлики они становятся зависимыми по показателям разницы давления, расхода и температуры теплоносителя. В результате в общей системе и подсистемах появляются нежелательные эффекты. Паразитирующие неконтролируемые потоки теплоносителя. Возрастает нагрузка на насосы подсистем в следствии одновременной работы насосов разных подсистем в один и тот же интервал времени вплоть до полного падения мощности насосов. Появляются нежелательные шумы. Происходит полная либо частичная разбалансировка системы. Для того чтобы это предотвратить существует понятие гидравлической развязки системы. И функцию гидравлической развязки выполняет гидравлический разделитель.

Гидравлический разделитель образует два основных контура. Контур теплогенератора /котловой контур/ и общий контур подсистем системы отопления. Котловой контур позволяет исключить влияние работы общего контура подсистем на теплогенераторы и исключает влияние самого котлового контура на общий контур подсистем. Подсистемы в общем контуре подсистем в свою очередь также гидравлически развязаны. Влияние подсистем друг на друга сводится к минимуму.

Что представляет из себя гидравлический разделитель

Традиционный гидравлический разделитель представляет собой трубу с вваренными в него четырьмя патрубками. В зависимости от изготовителя разделитель может дополнительно комплектоваться сепаратором воздуха, который совместно с автоматическим воздухотводчиком позволяет выделять и удалять воздух из теплоносителя. Также комплект может содержать кран для слива теплоносителя из гидравлического разделителя и съёмную теплоизоляцию корпуса. Есть ещё одно немаловажное для нормальной работы системы преимущество  это шламоулавливатель который позволяет отделять и выводить из системы шлам образующийся в системы отопления в процессе эксплуатации. То есть гидравлический разделитель может также выполнять функции грязевика. Конкретную комплектацию и конструкцию изделия можно уточнить у производителя.

Монтаж гидравлического разделителя в основном производят на линиях подачи и обратки перед распределительными гребёнками системы отопления непосредственно после котла /-ов/. Гидравлическую развязку можно осуществить и без применения гидравлического разделителя. Например, применить вариант указанный на рисунке. В таком варианте трубопроводы распределительных гребёнок подачи и обратки образуют котловой контур. Окончательная конфигурация гидравлической развязки зависит от особенностей и конфигурации системы отопления в каждом конкретном случае.

Расчёт гидравлического разделителя

Гидравлический разделитель можно изготовить самостоятельно. Для этого потребуется расчёт.

Основным расчётным размером гидравлического разделителя является внутренний диаметр корпуса. Внутренний диаметр должен пропускать максимально возможный в системе расход теплоносителя с минимальной скоростью. Рекомендуемая максимальная скорость теплоносителя должна быть не более – 0,2 м/сек.

Внутренний диаметр рассчитывается по формуле:

Dразд = 1 000 х √, из выражения (4 х Gмакс) / (3,14 х 3 600 х W)

где :

√ – корень квадратный ;

Dразд – внутренний диаметр гидравлического разделителя, мм;

Gмакс – максимальный расход теплоносителя, через поперечное сечение разделителя, м3/час. При определении требуется сравнить расход в котловом контуре и расход в отопительном контуре. Для расчёта использовать большее значение ;

W – максимальная скорость движения теплоносителя, через поперечное сечение гидравлического разделителя, м/сек.

Гидравлические разделители заводского исполнения, подбираются согласно – техническим характеристиками, которые можно взять у каждого производителя / Майбес; Ловато; Gidruss; Comparato и т.д. /.

Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

Сантехнические работы Тюмень

proekt-tmn.ru

Гидравлический разделитель (гидроразделитель) в отоплении. Гидроразделители Linear

Linear — гидравлические разделители



Получить профессиональную консультацию по данной группе товаров Вы можете по телефону: (812) 240-48-85



Гидравлические разделители

Гидравлические разделители SPLITFLO предназначены для использования в тех гидравлических системах, где целесообразно разделить контур теплогенератора и распределительный контур. Гидравлический разделитель (стрелка) обеспечивает постоянный расход в обоих контурах, каждый из которых становится независимым и создает зоны с уменьшенной потерей напора. Таким образом, мы можем иметь постоянный расход в контуре теплогенератора и переменный расход в распределительном контуре. Кроме этого, в гидроразделитель встроены воздухоотводчик и термоманометр. Низкая потеря напора в разделителе способствует оседанию шлама, который затем можно легко удалить из нижней части разделителя с помощью специально предусмотренного для этого шарового крана. Материал разделителя — чистая сталь для электросварки по стандарту UNI 7091/72. Маркировка труб: DIN 2458 ST37.0 WB WI TCB DIN 2458 ST37.0 WA TCB   Холодная электролитическая оцинковка Фланцы (при наличии): UNI 2278 PN16 Стандартные модели: Резьбовые 1″ — 1 1/4″ — 1 1/2″ — 2″ Фланцевые DN 50 — 65 — 80 — 100 — 125 — 150 — 200 — 250







модель	код		A	B	C	D	E	F	G	H	I
Splitflow	106 001		1″	3/8″	170	150	150	150	210	255	830
Splitflow	106 114		1 1/4″	3/8″	170	150	250	150	210	305	930
Splitflow	106 112		1 1/2″	3/8″	170	150	250	150	210	325	930
Splitflow	106 002		2″	3/8″	183	150	350	150	210	370	1043
Splitflow	106 050		DN 50 PN 16	1/2″	360	150	350	150	225	410	1235
Splitflow	106 065		DN 65 PN 16	1/2″	360	150	350	150	225	410	1235
Splitflow	106 080		DN 80 PN 16	1/2″	420	200	300	200	280	445	1400
Splitflow	106 100		DN 100 PN 16	1/2″	430	200	300	200	290	475	1420



	SplitFlo. Стальные гидравлические разделители   Описание Модель Код Цена, € С резьбовыми соединениями 1″ 106001 229,22 1″1/4 106114 329,21 1″1/2 106112 374,65 2″ 106002 461,86 С фланцевыми соединениями DN 50 106050 736,21 DN 65 106065 799,76 DN 80 106080 1139,83 DN 100 106100 1.379,12 DN 125 106125 2.655,40 DN 150 106150 2.999,80 DN 200 106200 3.896,60 DN 250 106250 4.775,00

Система отопления из-за сурового климата является стандартным элементом обустройства жилого дома, она необходима для обеспечения уюта, хороших условий проживания. В отопительных системах, до и после котла, монтируется гидравлический разделитель. Задача – выровнять уровень давления воды в системе в целом. При применении гидравлического разделителя котел будет функционировать намного дольше, ведь его работа станет равномернее. Можно услышать мнение, что такое оборудование должно покупаться только для систем в крупных котельных.

Очень важно, чтобы во время функционирования оборудования для обогрева теплоноситель расходился по трубам равномерно, правильно. А также имеет значение скорость течения. Во многом это обеспечивает гидроразделитель в отоплении, если он произведен из очень хорошего материала и спроектирован грамотным специалистом. Сам по себе этот распределитель – емкость вертикального плана, сечение которой может быть разным (например, квадратным). Есть варианты, которые подсоединяются к одному котлу, но есть и такие, что могут объединять и несколько теплогенераторов. Благодаря установке указанного оборудования снижается территория гидравлического давления, что позволяет дольше эксплуатировать теплогенератор, батареи.

Установка распределителя повышает эффективность обогревательной системы , как распределяется теплоноситель – зависит от работы насосной группы. Только при включении циркулярного насоса теплоноситель будет расходоваться во время работы генератора.

Рекомендуется купить гидроразделитель с учетом такого критерия, как его диаметр, от него зависит, как будет расходоваться распределитель. Скорость воды в качественном гидроразделителе будет иметь минимальный показатель и очень низкий, практически незаметный нулевой перепад давления. Независимо от того, к одному или к нескольким котлам подсоединяется гидроразделитель в отоплении, он должен характеризоваться прекрасной гидравлической устойчивостью.

Рекомендуется учитывать — гидравлический разделитель для некоторых систем, в частности для проточных котлов, оказывается обязательным элементом. Но и другие теплогенераторы будут работать с ним эффективнее, экономно и безопасно.

Монтируется устройство как в новую систему обогрева, так и в уже эксплуатируемую. Подробные технические характеристики, от которых зависит на гидроразделитель цена, помогают понять не только устройство, принцип работы, но и правила безопасной эксплуатации. Производители или продавцы могут по-разному указывать название этого оборудование. Варианты – гидравлическая стрелка, коллектор. Выпуск готовых гидравлических распределителей значительно упрощает установку системы отопления, делает работу производительнее и стабильнее.

ferotrade.ru
