Мангал с пропанового баллона – технология изготовления, последовательность проводимых операций

инструкция и лайфхаки от мастеров

Мангал часто используется на дачной территории, представляя из себя довольно востребованную конструкцию. Зачастую народные умельцы своими руками изготавливают настоящие произведения искусства за место простенькой коробки из металла. В качестве материала, как правило, применяются старые бросовые автомобильные ресиверы, несгораемые сейфы, промышленные трубы и т.п. Из немалого разнообразия всевозможных решений наиболее простым и доступным считается сделать мангал из газового баллона своими руками. Первоначальную заготовку можно найти как в пункте приема металлолома, так и в своем сарая или гараже. Так каким образом и в какой последовательности можно реализовать такую конструкцию самому, и существуют ли недостатки у столь популярного решения?

Достоинства и недостатки применения старого баллона

Выбор материала для мангала сделать несложно: лучшим решением станет 50-литровый баллон, ведь длина и ширина емкости составят 85 и 30 сантиметров соответственно, что будет просто идеально для готовки. Разумеется, в дело можно пускать и 40-литровые емкости, но в таком случае охват будет гораздо меньше, следовательно, готовить будет не столь комфортно!

Главным преимуществом корпуса газового баллона выступает высокое качество используемого металла. Стоит ли говорить, что при производстве баллонов для последующего хранения газа под давлением производители к материалу предъявляют серьезные требования, что выливается в немалую 3-миллиметровую толщину стенок корпуса. Благодаря этому, при использовании газового баллона, можно рассчитывать на недорогую, но качественную емкость для мангала.

Главные преимущества:

• Удобство при эксплуатации. После готовки еды нет нужды выметать пепел с дачной территории и заливать огонь водой – достаточно перекрыть тягу и можно переходить к трапезе;

• Долговечность. Марка стали 30 ХГСА, Д и 45, помимо большой толщины и надежности конструкции в целом, будут предлагать отличную устойчивость к негативным факторам, благодаря чему мангал сможет прослужить более 10-15 лет, не коррозируя и не прогорая;
• Универсальность. Под закрытой либо открытой крышкой можно запечь, закоптить и поджарить любую еду и продукт;

• Мобильность. Даже если мангал из газового баллона не будет комплектоваться колесиками, размеры конструкции позволяют спокойно перенести его в любое удобное место или просто сменить направление от ветра.

Но, как и любое изделие, применение газового баллона с целью создания мангала своими руками имеет и некоторые недостатки, а именно:

• Качественные термостойкие красящие составы стоят немало денег, а потому, скорее всего, со временем готовая конструкция приобретет не самый удачный вид, напоминая выцветшее фото. Помните, что с наружной стороны мангал из баллона достаточно быстро обгорает, так что на привлекательный внешний вид можно не рассчитывать;

• В цилиндрической емкости проблематично добиться равномерного прогрева, в результате чего, к примеру, при готовке шашлыка, по краям мясо долгое время будет оставаться сырым, в то время как в середине начнет гореть;
• Если вы захотите приготовить мясо в холодное время года, то придется заготовить заранее немало углей, дров и терпения – низкая теплоемкость металла сказывается на скором остывании емкости баллона, из-за чего жаровня становится намного прожорливее;

• И самый главный недостаток: даже очень старый и давно не эксплуатируемый газовый баллон может хранить в себе оставшиеся взрывоопасные вещества, так что применять его в качестве мангала для готовки стоит с особой осторожностью, заранее проведя необходимые меры предосторожности!

В частности, о последнем и пойдет дальше речь …

Как правильно резать баллон?

Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином. Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона. Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!

Выполняется все перечисленное следующим образом:

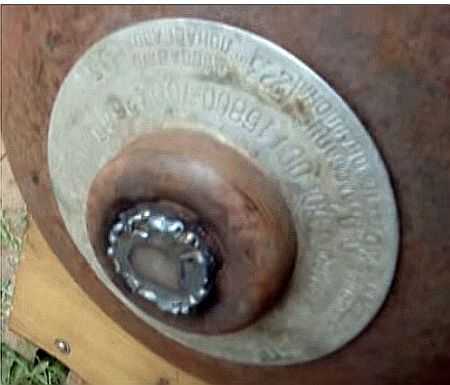

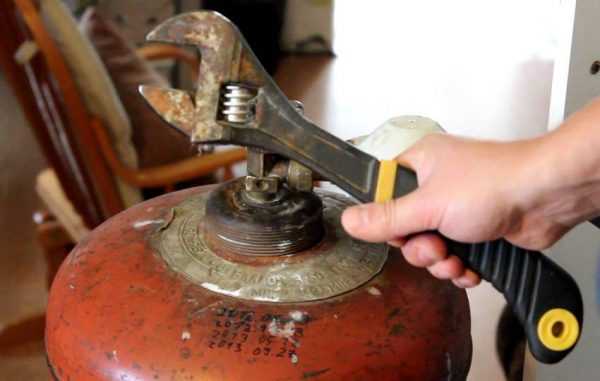

1. При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.
2. Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
3. Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.

Вскрытый баллон стоит оставлять только на улице, в стороне от источников огня и детей, либо в хорошо проветриваемом помещении!

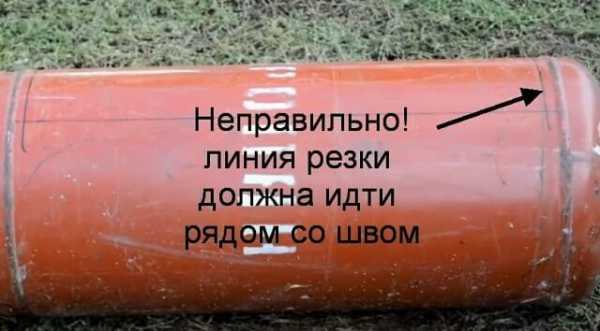

По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает. Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие. Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.

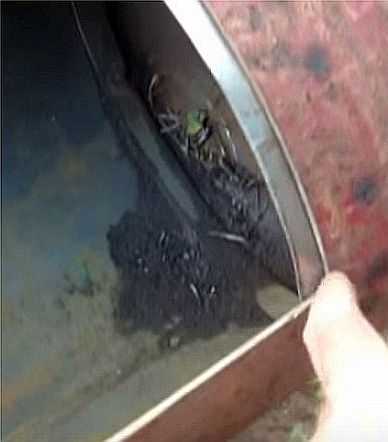

Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности. По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.

Проводить приятную трапезу на открытом воздухе в границах дачного участка лучше всего в беседке. А так как наш ресурс посвящен самостоятельным работам, то и беседку мы рекомендуем сделать своими руками! Ознакомиться с инструкцией по сборке, советами по выбору материала и с готовыми фото-проектами можно по следующей ссылке.

Собираем мангал своими руками: сложная и простая конструкция

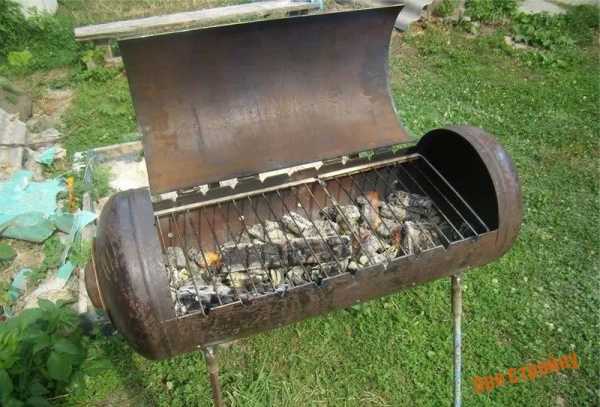

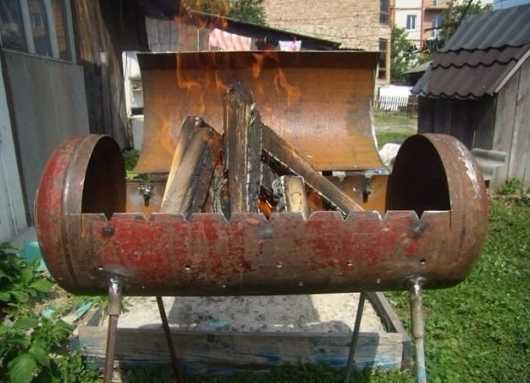

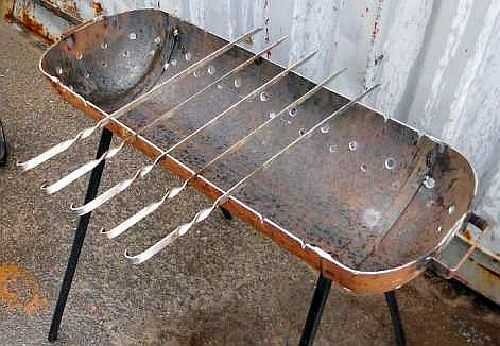

Самой простой моделью считается мангал из половинки газового баллона, которая будет размещаться на любой опоре, собранной из подручных материалов, будь то камни, кирпичи или просто насыпь из земли. Временные затраты будут минимальны, однако работать с таким мангалом после будет не сильно удобно! К тому же похвастаться перед друзьями или соседями Вам тоже не захочется. Обладая хоть небольшими навыками по сварке, можно создать интересный и уникальный мангал своими руками.

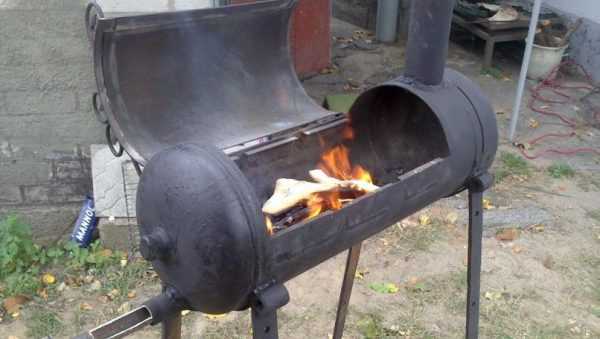

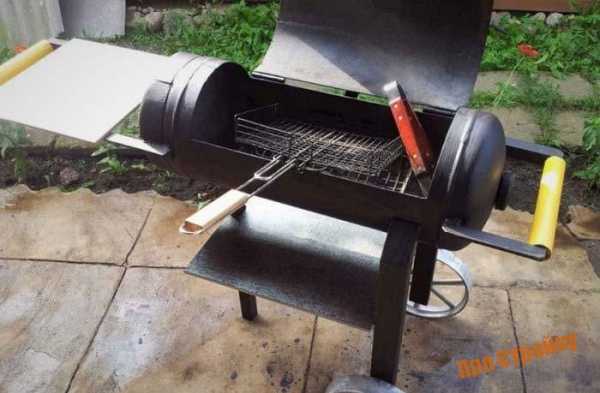

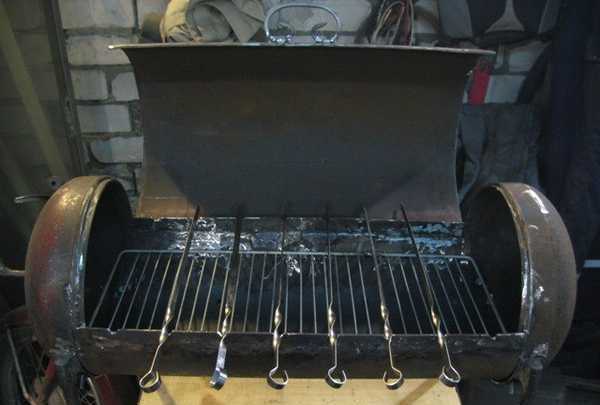

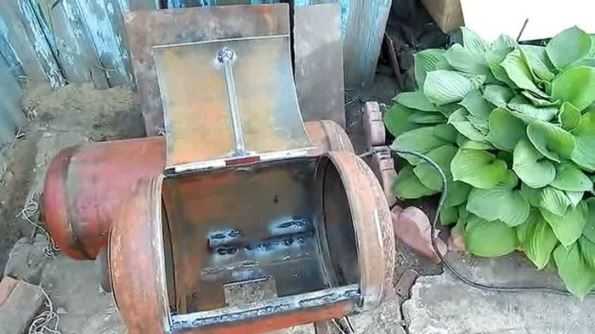

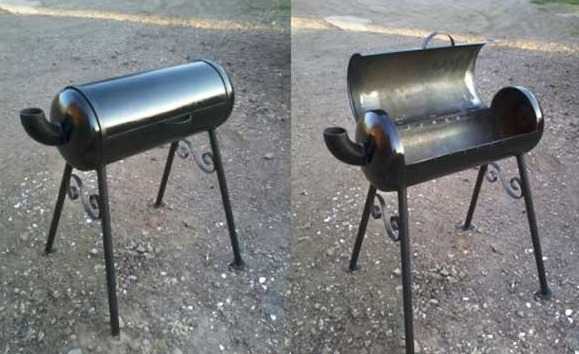

Емкость с крышкой или барбекю-жаровня

Привнести в конструкцию мангала большей функциональности получится за счет второй половинки баллона, которую можно использовать в качестве крышки. Полезным окажется и система подачи воздуха, ведь естественная тяга в виде ветра часто, помимо неравномерной тяги, создает мангальщику много дополнительных хлопот.

Порядок работ:

• Нанесите отметки на половинку баллона таким образом, чтобы боковые части оставались больше – в дальнейшем это не позволит ветру раздувать угли.
• Проделайте горизонтальный пропил при помощи электрического лобзика или болгаркой. Не забывайте про технику безопасности, о которой мы писали выше!
• Сразу же приварите пару петель, после можно до конца выпиливать крышку.

• Обожгите поверхность, засыпав ее предварительно деревянной щепкой. При желании можно воспользоваться паяльной лампой.
• Чтобы избежать ситуации, когда металл «уводит», приварите по периметру разреза уголок размерами 32 на 32. В последующем он послужит в качестве опоры для шампуров.
• Приварите одну металлическую полосу по центру или две по сторонам для фиксации крышки.

• Сделайте опору для мангала: для этого можно воспользоваться стальной полосой в 1 метр длиной, уголком и 4-метровой профильной трубой диаметром 15 миллиметров.

• Для большего удобства при готовке есть смысл приварить между петлями небольшой ограничитель, который позволит удерживать крышку в открытом положении. Сгодится простая стальная полоска, слегка выгнутая в сторону противоположную мангалу.
• По одну сторону выполните пропилы для размещения шампуров, с противоположной стороны просверлите небольшие отверстия для них же. Достаточно будет 11-мм сверла, пропилы и отверстия следует делать на одном уровне!

• На дне емкости проделайте отверстия для тяги. 8-миллиметрового сверла будет достаточно.
• Для удобной от Вас стороны приварите ручку к крышке, также не забудьте про боковые рукоятки для возможного переноса мангала.
• Разместите конструкцию на станину, обработайте поверхности грунтовкой и жаростойким красящим составом.

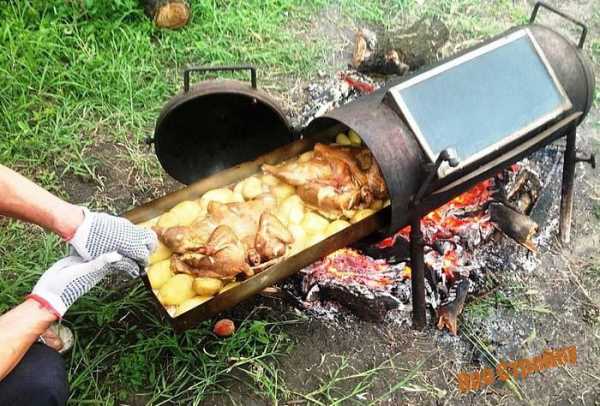

При необходимости мангал из газового баллона можно всегда дополнить навесом, полочками и прочими элементами. Кроме этого, идеальная тяга будет обеспечена, если приварить дополнительно к конструкции вытяжную трубу.

Помимо металлических элементов, красивый мангал можно сделать и из кирпичей. Примеры удачных работ с подробной инструкцией по созданию кирпичной основы своими руками представлены в нашем спецматериале.

prostrouky.ru

Как сделать мангал из газового баллона своими руками + фото и видео

Лето — пора пикников на свежем воздухе, за городом, на даче или во дворе своего дома. А какой пикник без шашлыка, мяса и овощей на гриле или барбекю? Способов приготовления много, но для каждого из них нужен мангал. Конечно, можно купить его в готовом виде в магазине или заказать в мастерской. Предлагаем вам отличную возможность прокачать собственные навыки домашнего мастера, сделав универсальный мангал своими руками из пустого газового баллона.

Материалы и инструменты

Первое, что нужно подготовить — это, конечно, сам газовый баллон. Главное условие — ёмкость устройства должна составлять 50 литров, а высота — 120 см. Это наиболее подходящий размер для мангала, на котором можно будет приготовить много еды одновременно.

Из старого, пришедшего в негодность газового баллона высотой 120 см можно сделать отличный мангал

Обратите внимание! Выбранный баллон нужно внимательно осмотреть на предмет повреждений. Не должно быть ярко выраженной коррозии, поскольку места, поражённые ею, быстро прогорят насквозь, когда вы будете использовать мангал для приготовления пищи.

Кроме баллона, вам будут нужны:

• болгарка;
• дрель;
• молоток;
• зубило;
• разводной ключ;
• отвёртка;
• 2 крепкие дверные петли;
• металлическая труба;
• уголок.

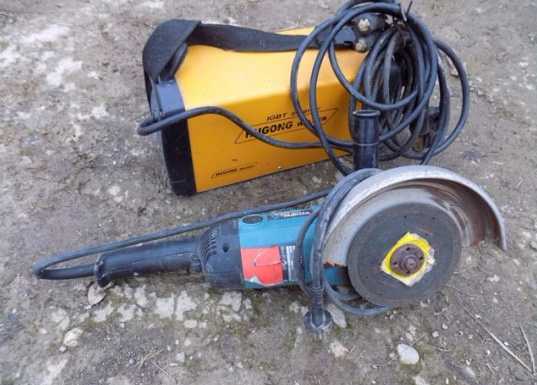

  Болгарка — главный инструмент, который вам понадобится для изготовления мангала

Мангал нужно будет установить на ножки. Их вы сможете изготовить из металлических уголков или труб либо заняться дизайном и применить, например, стойки от старинной швейной машинки.

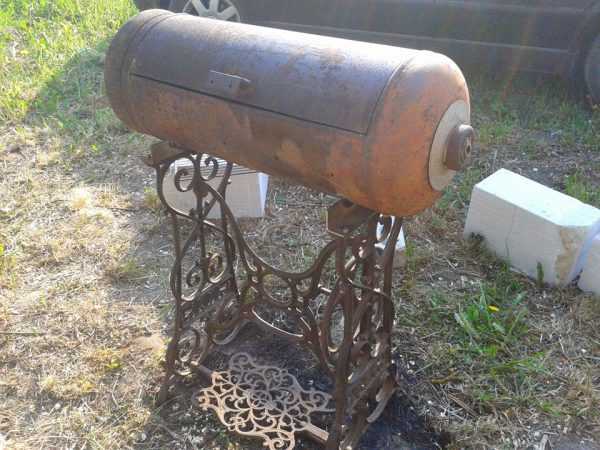

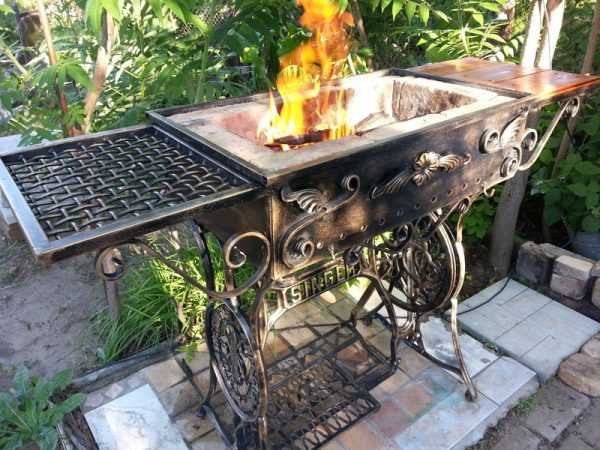

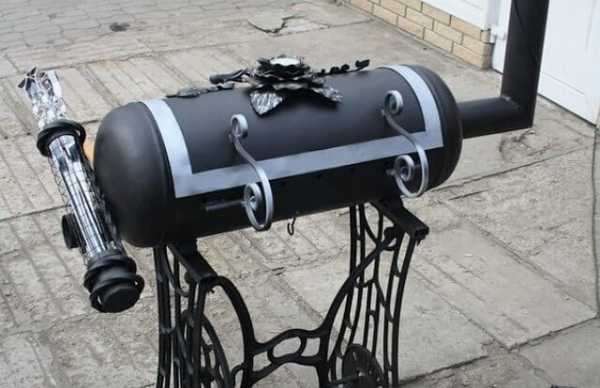

Ножки от швейной машинки Зингер будут очень оригинальной подставкой для мангала

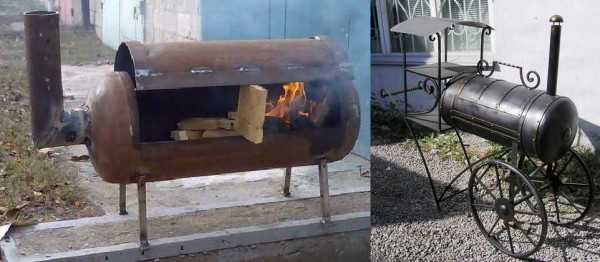

От простого к сложному: открытый мангал, барбекю, коптильня, смокер

Существует несколько самых распространённых типов мангалов, и все их можно соорудить из старого, вышедшего из строя газового баллона:

• обычный мангал без крышки;
• барбекю;
• коптильня;
• смокер.

У трёх последних видов есть ряд существенных отличий, которые мы и рассмотрим подробно.

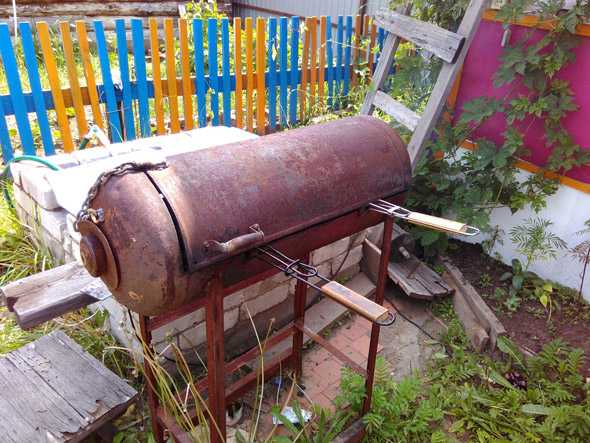

1. Барбекю — довольно простая конструкция как на вид, так и в изготовлении. У баллона отрезается часть бока, которая после крепится на петли и служит дверцей. Внутри — место для углей и сетка, на которую вы будете класть продукты для жарки.

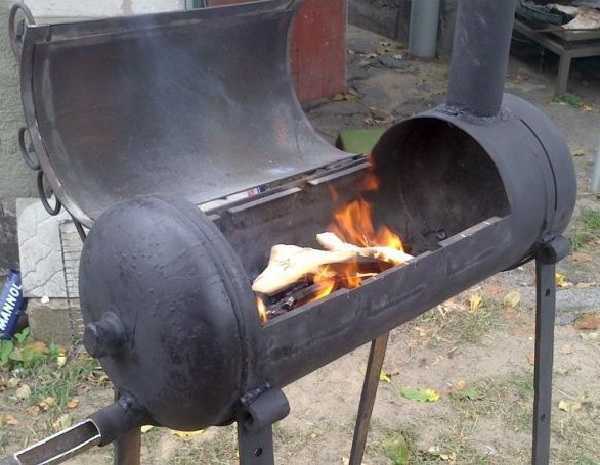

   Мангал-барбекю — простая конструкция с крышкой без трубы для отвода дыма

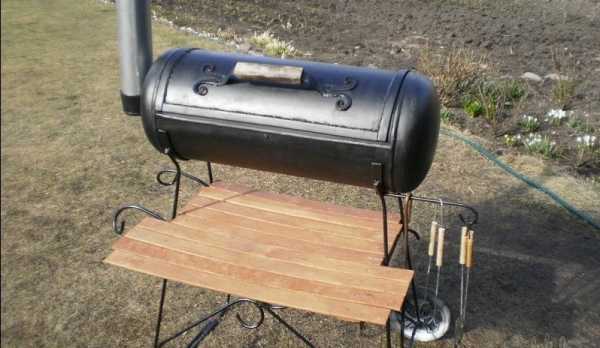

2. Коптильня от обычного мангала отличается наличием топки и герметичностью. Для её изготовления в дне баллона срезается полоса металла и спиливается часть днища, обычно половина. Сделанную из листового железа или из другого баллона топку нужно приварить и оборудовать конструкцию дополнительно трубой для отвода дыма. Когда коптильня будет готова, её нужно несколько раз прокалить дровами, после чего можно заняться собственно копчением.

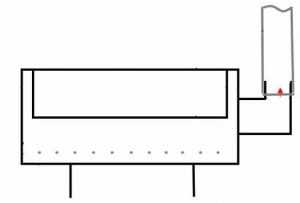

   Мангал-коптильня предполагает наличие топки и дымохода

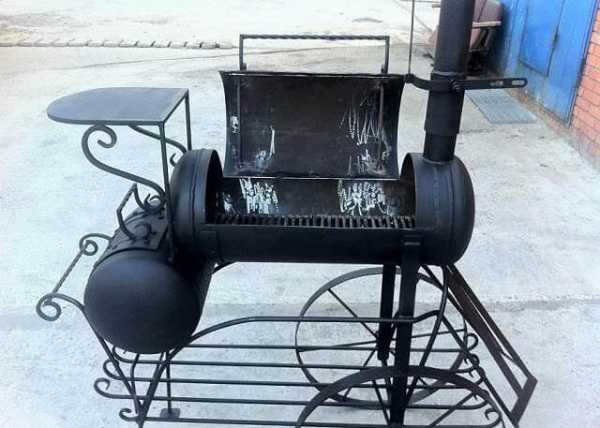

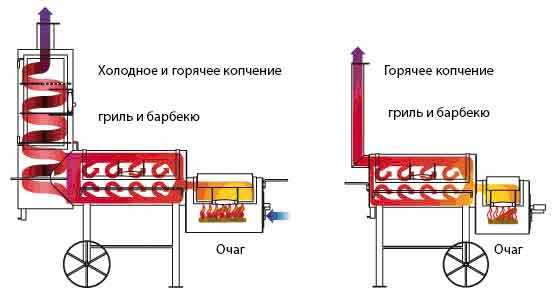

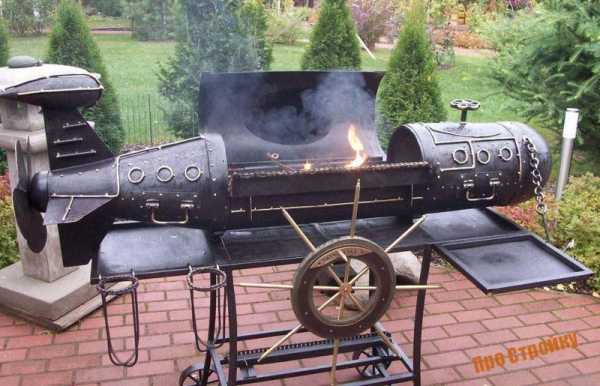

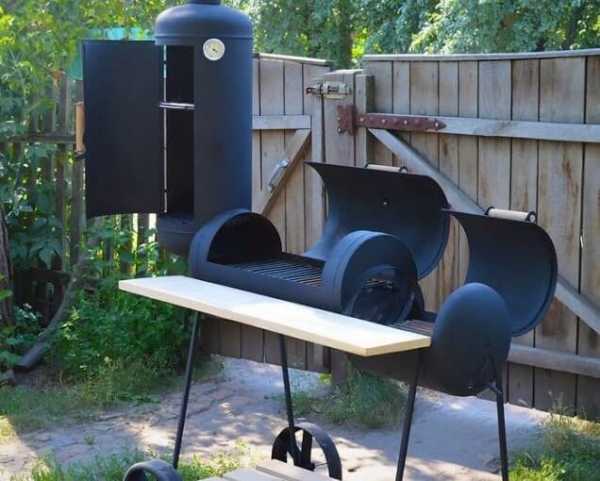

3. Мангал-смокер, или как его ещё называют — паровоз. Гораздо более сложная конструкция, зато многофункциональная — она сочетает в себе всё, чего можно желать от подобного устройства: мангал, гриль, коптильню, барбекю. Для того чтобы построить такой супер-агрегат, понадобится несколько труб-баллонов, и у каждого будет своя опция. В итоге это устройство действительно становится внешне похожим на паровоз.

   Мангал-смокер — это наиболее сложная, но и самая многофункциональная конструкция из нескольких газовых баллонов

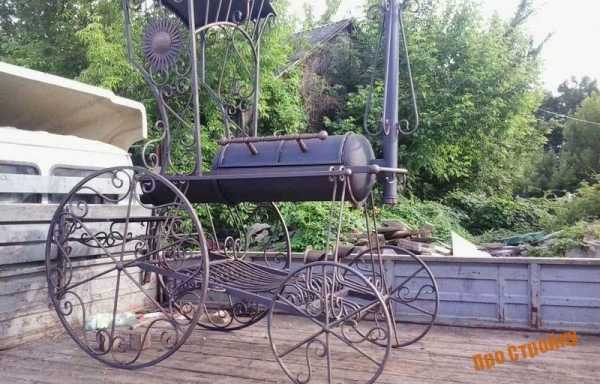

Фотогалерея: как можно оформить мангал

Подготовительные работы

Как правильно вскрыть и промыть пропановый баллон

Никогда не забывайте о правилах безопасности. Вам придётся разрезать баллон, в котором содержался газ, а это значит, что нельзя допустить возникновения искры и воспламенения остатков пропана.

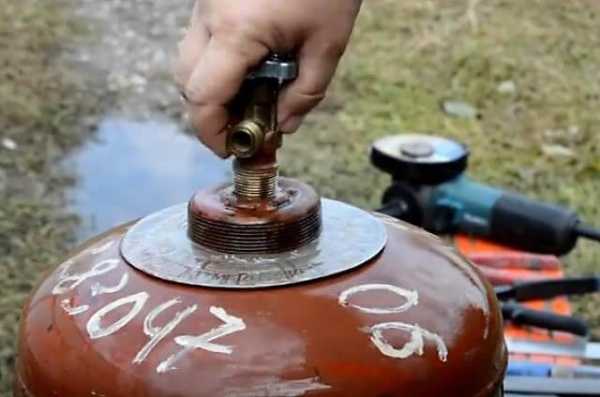

1. Чтобы избежать неприятностей, в первую очередь откройте вентиль баллона и дождитесь полного испарения газа.

   Полностью открутите вентиль баллона, чтобы выпустить все остатки газа

2. После этого поставьте его вверх тормашками и слейте конденсат. Чтобы контролировать выход газа, нанесите на отверстие вентиля немного мыльной пены. Когда она перестанет пузыриться, можно продолжить работу. Положите баллон набок и отпилите вентиль, постоянно поливая место спила холодной водой. Присоедините к срезу шланг и наполните ёмкость доверху водой, постоянно встряхивая её, чтобы внутренняя поверхность омывалась от запаха газа.

   Обязательно промойте баллон

3. Оставьте его на несколько суток, после чего опустошите где-нибудь подальше от жилых домов. После этого можно приступать к резке.

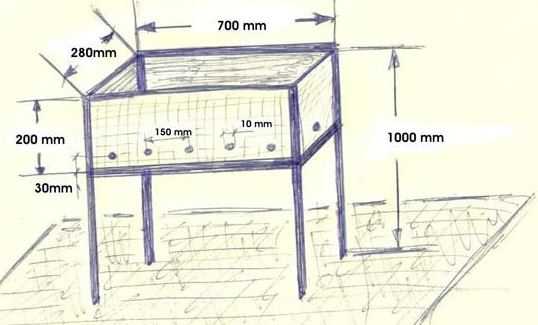

Нужен ли чертёж

Что касается работы с баллоном, то для изготовления открытого мангала никаких чертежей не понадобится. С барбекю всё тоже несложно. Какой-то единственно правильной схемы нет, всё зависит от вашего вкуса и любимого способа приготовления блюд. Если вы планируете пользоваться только готовыми углями и решёткой, то, возможно, стоит между ними расстояние может оставить меньше, разрезав баллон вдоль ровно посередине. Если же вы будете делать угли самостоятельно и пользоваться шампурами, а не решёткой, то пусть крышка по высоте будет меньше, чем основа.

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв.

Разделка баллона

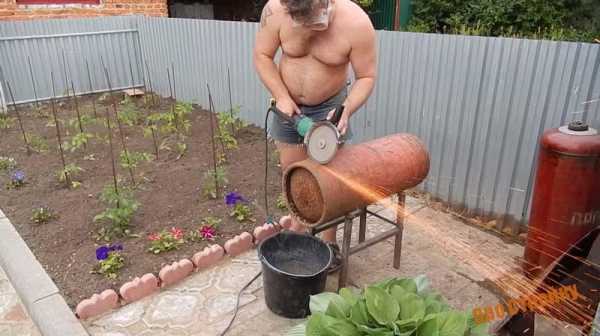

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

От интенсивности работы и из-за толщины стенок баллона диск болгарки может сгореть к окончанию резки. Чтобы избежать этого, на некоторых местах режьте участки не до конца; потом вы легко перекусите при помощи зубила эти маленькие отрезки.

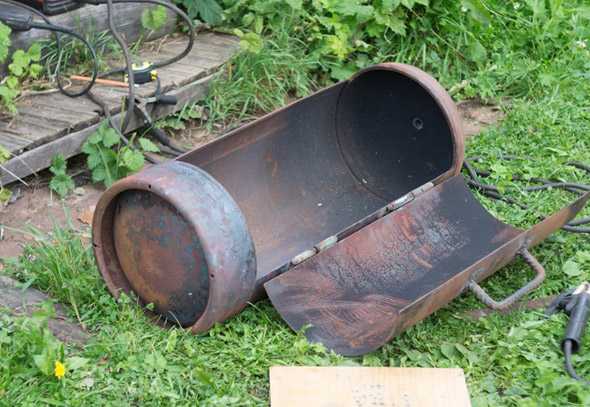

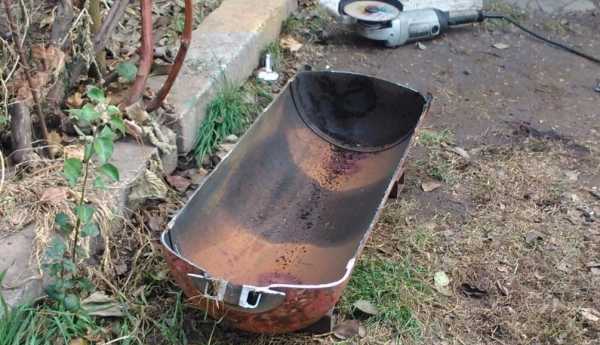

Так выглядит разрезанный баллон — заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

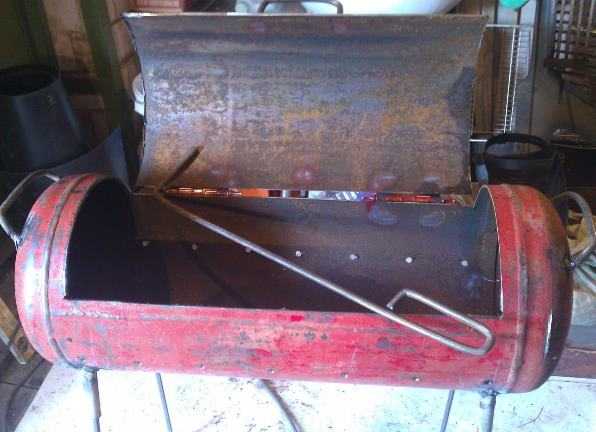

Закрепите на мангале крышку с помощью приваренных дверных петель

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Предварительно соединять детали при работе лучше струбцинами, которые плотно прижмут все части конструкции, не оставляя зазоров.

Сборка

1. Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.

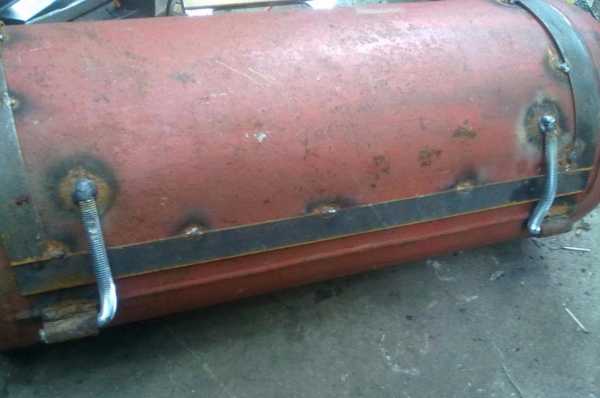

   Корпус мангала нужно укрепить, чтобы в последствии жаровня не деформировалась

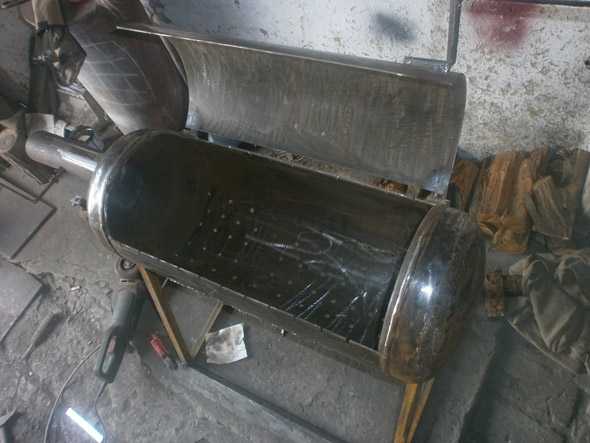

2. В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.

   Проделайте в днище мангала отверстия

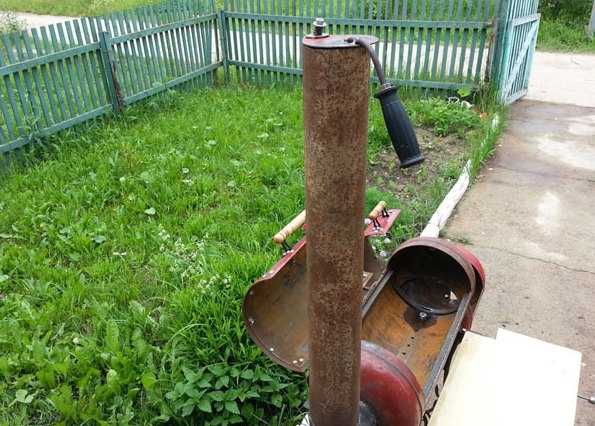

3. В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.

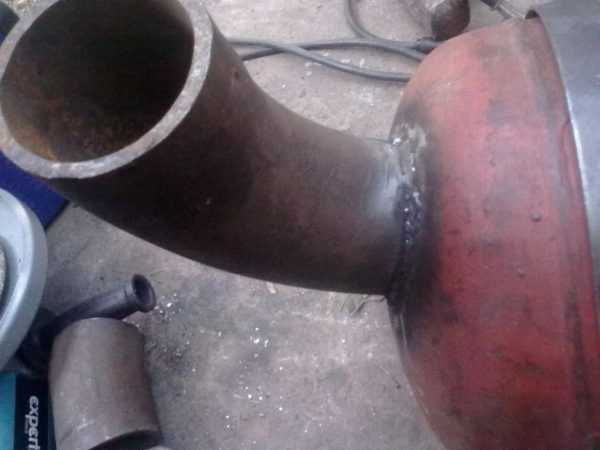

   Вмонтируйте трубу для вывода дыма

4. Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.

Сделайте болгаркой прорези в стенках баллона для шампуров

Чем покрасить

Возможно, вам захочется окрасить мангал из баллона. Это вовсе не обязательно, но вполне приемлемо с эстетической точки зрения. Выбирайте термостойкие краски, которые не будут разлагаться под воздействием температур, придавая готовящейся пище нездоровый аромат и вкус.

Сейчас в продаже есть много отечественных и импортных красок, рассчитанных на работу при 600–800 ^оС. Они наносятся на слой специальной грунтовки (желательно подобрать её в магазине сразу вместе с краской). Эти краски, как правило, экологически чистые, поэтому подойдут для окраски мангала как снаружи, так и изнутри. По цвету такие они чаще всего чёрные или красные, бывают также серебристые.

Перед покупкой обязательно изучите инструкцию и выбирайте покрытие с устойчивостью не ниже 600 градусов.

Видео: мангал-коптильня из баллона своими руками

Видео: как сделать мангал из газового баллона за три часа

Как видите, сложных манипуляций в изготовлении мангала из баллона нет, правда, работа потребует внимательности и терпения. Зато такое устройство прослужит вам много лет, радуя семью и друзей не только вкусными шашлыками, но и другими мясными и рыбными блюдами. И заметьте, насколько дёшево вам обошёлся этот мангал. Расскажите нам в комментариях о своём опыте самостоятельного изготовления мангалов из баллонов. Удачи вам и лёгкой работы!

legkovmeste.ru

Как сделать мангал-барбекю из газового баллона своими руками: видео

Отдых на природе всегда ассоциируется с шашлыком, грилем и барбекю. Конечно, для их приготовления нужно иметь мангал. Если их нет, то можно сделать устройство своими руками. Для изготовления мангала хорошо подходит газовый баллон. Это потому, что его стенки являются очень грубыми (почти 4 мм.), и они сделаны из высококачественного металла. Для сравнения: стальной лист такой же толщины более мягкий и легче деформируется.

Что же можно сделать? Газовый баллон является лишь емкостью, которая в умелых руках может превратиться в отличный мангал, коптильню или буржуйку. При этом сделать мангал из газового баллона можно в разных вариантах. Так, он может быть:

• конструкцией в виде одной половинки распиленного по длине пропанового баллона;
• конструкцией, которая имеет крышку;
• вариантом, который является мангалом и буржуйкой одновременно;
• конструкцией, которая является и мангалом и коптильней;
• мангалом в виде паровоза (его всегда любят изображать на фото).

Интересно то, что каждый может сделать любой такой мангал из газового баллона своими руками. Конечно, эта статья даст все необходимые рекомендации и пошаговые инструкции создания вышеперечисленных вариантов. Не лишним будет и просмотр различных видео, а также чертежей.

Общий алгоритм действий

Создание мангалов из баллона предусматривает выполнение очень похожих действий. Пошаговая инструкция, которую часто показывают в видео, включает такие этапы:

1. Подготовка баллона.
2. Резка.
3. Создание крышки, поддувала и вспомогательных отверстий.
4. Монтаж ножек.
5. Укрепления конструкции для барбекю.
6. Проведение дополнительных действий и декорирование.

Инструменты и материалы

Перед тем как начать создание самодельного мангала из баллона, нужно запастись необходимыми инструментами, а именно:

1. Дрелью.
2. Угловой шлифовальной машиной (болгаркой).
3. Сварочным аппаратом.
4. Металлической щеткой.

Что касается материалов, то главным является газовый или фреоновый баллон. Лучше всего брать емкость с объемом, равным 50 л. Короткий баллон будет создавать сложности с переворачиванием углей. Не стоит брать емкость с большим количеством ржавчины, поскольку сделать из нее хороший мангал не получиться. Также нужно будет иметь:

1. Металлическую трубу (диаметр 80 мм. и более). Из нее получится дымоход.
2. Алюминиевые заклепки.
3. Болты с гайками.
4. Петли.
5. Ручку крышки.
6. Профильную трубу размером 50х50 мм. Можно и с меньшим сечением.
7. Огнестойкую краску.
8. Элементы, напоминающие части паровоза.

Подготовка баллона

Газовый баллон может содержать в себе остатки газа, который при появлении маленькой искры (а она всегда образуется при резке) взрывается. Поэтому начинать резку баллона без надлежащей подготовки нельзя.

Правильное вскрытие газового баллона под мангал предусматривает первоочередный выпуск газа. Для этого открывают вентиль или, если возможно, откручивают его и переворачивают баллон. Далее ждут, пока не выйдет газ. Чтобы проверить наличие газа, нужно воспользоваться мыльной пеной. Отсутствие мыльных пузырьков означает, что газ вышел. Об этом часто отмечают в разных видео.

Следующий шаг – спиливание части, в которую был вкручен или в которой находится намертво зафиксированный вентиль. Во время этого процесса будет образовываться много искр. Устранить их появление можно, поливая место среза водой. Лучше, если эту работу будет делать помощник. Также вода не позволит металлу нагреваться.

В таком баллоне могут быть некоторые остатки газа. Чтобы их полностью устранить, в сделанное отверстие на месте вентиля наливают воду. Ею нужно заполнить весь баллон. Чтобы облегчить работу, стоит воспользоваться шлангом с напором. Во время наливания воды, емкость следует встряхивать. После, можно сливать жидкость. Однако следует помнить, что она впитала в себя не только остатки газа, но и его запах. А он устойчив, и на месте выливания будет ощущаться в течение нескольких дней. Поэтому, если не хочется чувствовать его на территории дома или дачи, воду лучше выливать в другом месте.

Резка

Особенности этого процесса зависят от того, какой мангал из газового баллона владелец решил сделать. Некоторые люди просто распиливают емкость пополам. Распил осуществляется вдоль баллона. При этом делают так, чтобы продольный сварной шов металлической емкости находился на несколько сантиметров ниже.

Когда прорез на одной стороне завершен, стоит сразу приступить к фиксации петель. Это стоит делать потому, что баллон все еще является цельной конструкцией, и крышка никуда не движется. Благодаря этому, завесы приваривать очень удобно. Более того, существенно уменьшается вероятность допуска ошибки. Об этой хитрости часто говорят на видео. Также ее предусматривают лучшие пошаговые инструкции.

Для крепления петель сначала следует сделать отверстия для заклепок. Далее,приложить петли и вставить заклепки. Если они алюминиевые, то целесообразно приваривать петли. Петли стоит размещать в одном направлении. Тогда крышку можно будет снять. После фиксации петель продолжают резку.

Согласно разным чертежам и видео крышку лучше вырезать. Продольные распилы делают посередине баллона. Поперечные следует осуществлять в местах, расположенных в 2-3 см. от поперечных швов. Работать нужно так, чтобы линии распила получались ровными. В противоположном торце от вентиля выпиливают отверстие для поддувала. Достаточно дыры размером в 5х5 см.

Крышка и поддувало

К закрепленной на петлях крышке остается приварить ручку, фиксирующие элементы и металлическую полоску. Ручку лучше размещать в одном конце крышки, так, чтобы она была над другой частью баллона. Конечно, она должна выдерживать высокую температуру, ведь крышка будет сильно нагреваться и отдавать тепло ручке. Размещенная в одном из углов крышки ручка не позволит обжигать руку человека во время открывания барбекю.

Нужно ограничивать величину открывания крышки. Это делают путем крепления к ее свободным краям и основанию цепей. Также, согласно некоторым чертежам, можно со стороны петель приварить металлический штырь. В него будет упираться крышка. Он должен быть вертикальным. Его наклон зависит от того, насколько хозяин дачи хочет открывать крышку.

Между крышкой и основанием всегда будет щель. Чтобы ее устранить, к крышке по всему периметру приваривают металлическую полоску. Итог этого процесса часто показывают на фото.

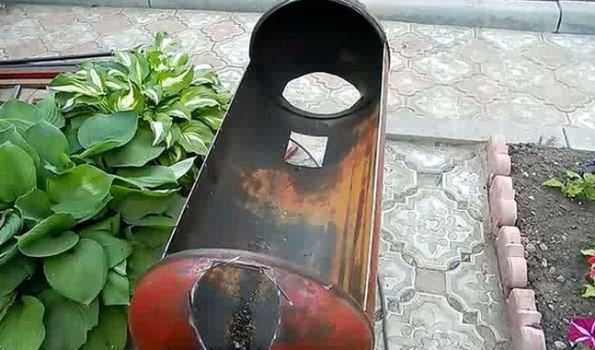

Чтобы изготовить поддувало, нужно к сделанному в нижней части торца отверстию с размером 5х5 см. приварить квадратную трубу. Ее длина не должна превышать 10 см. Посередине двух ее противоположных сторон делают два отверстия, в которые вставляют грубую проволоку или болт. До последнего приваривают металлический квадратный лист. Он должен перекрыть отверстие трубы. Крутя болтом, можно будет изменять положение листа и управлять тягой.

Ножки и дымоход

Чтобы разведения огня и приготовление гриля или барбекю было удобным,  баллон нужно поднять на определенную высоту. Это делают благодаря монтажу ножек. Лучше всего делать их из профильной трубы. Сначала приваривают две трубы к нижней половине мангала. Они должны располагаться вдоль разрезанного баллона. Далее к ним приваривают четыре ножки. Для удобного перемещения по территории дачи или дома к краям ножек можно прикрепить колесики. Такую особенность можно увидеть на различных фото.

Чтобы ножки были более надежными к каждой паре можно приварить дополнительную трубу или укосину. Вместо профильной трубы могут подойти уголки. Они также прекрасно справляются с нагрузкой. Далее приваривают трубу дымохода. Ее высоту следует делать 1-метровой. Чертежи могут предусматривать и более высокую трубу.

Укрепление конструкции

При нагревании мангал может деформироваться. Для избегания этого его стоит укрепить. Это делают, приваривая к внутренней части, чуть ниже среза, уголок. Чтобы этот элемент плотно касался стенки баллона, его фиксируют с помощью струбцин. Его также можно прикрепить болтами. Для этого нужно сверлить отверстия. Этот же уголок будет основой для размещения решетки под гриль.

В продольных срезах также следует сделать вырезы для шампуров. Благодаря им шампуры не превратятся в препятствие для плотного закрывания крышки.

Чтобы огонь получал достаточно кислорода, на дно следует поставить решетку для буржуйки. Альтернативой являются сделанные в дне мангала отверстия. Однако в этом случае под мангалом нужно делать крепление для полочки, на которую будет падать пепел, и которую можно будет легко снимать. В конце остается удалить ржавчину и покрасить конструкцию для гриля.

Мангал-буржуйка

Создание мангала, который одновременно может быть буржуйкой, предусматривает внесение изменений в схему вышеописанной конструкции. Эти изменения заключаются в спиливании торца, где находится поддувало. К образованному отверстию приваривают круглый металлический лист с вырезанным в нем отверстием для дров.

К этому листу приваривают завесы и прикрепляют дверку. Также делают крючок для ручки дверки. Под отверстием для дверки буржуйки делают поддувало. В такой буржуйке никогда не делают отверстия в стенке, над которой будет гореть огонь. Для улучшения доступа воздуха к огню дрова ставят на специальную решетку.

Мангал-коптильня

Мангал-буржуйка не позволит готовить барбекю. Чтобы готовить это блюдо нужно брать второй баллон, делать из него буржуйку, и ее дымоход прикреплять к тому торцу вышеописанной конструкции мангала, где находится поддувало. Такой вариант более универсален.

Подобная конструкция часто ложится в основу мангала паровоза. Правда, чтобы создать вид паровоза, к нему приваривают колеса и элементы, которые имеет паровоз.

poluchi-teplo.ru

Как сделать мангал из газового баллона, бочки, трубы

Старый газовый баллон — одна из самых полезных вещей в хозяйстве. Что только из него не делают: и печки, и буржуйки, и барбекю и мангалы. а все потому, что форма почти готовая. Остаются небольшие переделки которые занимают всего несколько часов. Например, мангал из газового баллона своими руками можно сделать часа за три-четыре (это если ножки не делать).

При желании, мангал можно оформить очень привлекательно, например, в виде паровоза

Безопасная разборка

Перед тем, как приступать к работе с баллоном, из него обязательно нужно удалить остатки газа. Операция несложная, но надежно предотвращает возможные неприятности: емкость заполняют водой. Она вытесняет все пары и остатки.

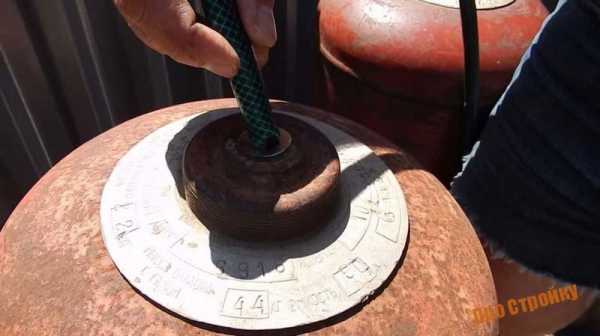

Сначала откручивают кран, подключают водопроводный шланг и под небольшим напором подают воду. Когда весь объем будет залит полностью, можно начинать резать металл.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Делаем мангал из газового баллона

Все эти манипуляции проводим с баллоном, заполненным водой. Разметили, и первым делом разрезаем по линии, к которой будет крепится крышка (смотрите на фото внизу). Только не забудьте: разрезая баллон, не доходите до круговых швов на 3 см.

Сделав разрез во всю длину этой линии остановитесь. Дальше резать пока не нужно: будем сразу приваривать петли.

Если сначала отрезать всю крышку, приваривать петли будет сложно: придется как-то фиксировать крышку, удерживать ее на одинаковом расстоянии. Одному это сделать нереально, нужен будет помощник. Остановившись после первого пропила по линии, легко сделать все одному.

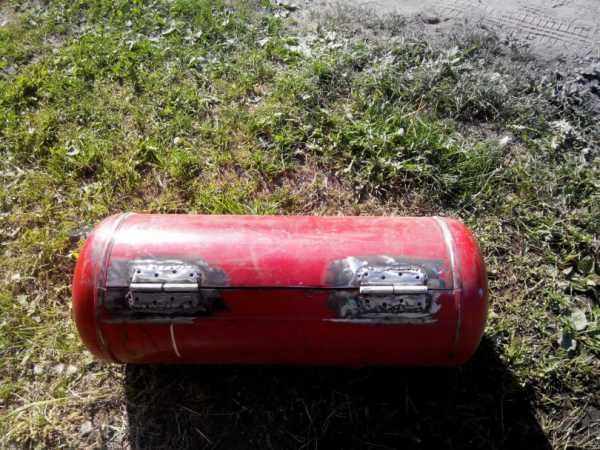

Сделав первый надрез по верху крышки, сразу привариваем петли

Приварив петли, продолжаем работать болгаркой — отрезали дверь, а она поворачивается, а не падает. Теперь уже можно вылить воду из бака.

О том, как варить инверторным сварочным аппаратом, читайте тут.

Дальше, чтобы открытая крышка не заваливалась назад и не выламывала петли, привариваем по линии разреза между петлями куски уголка (смотрите на фото ниже). Достаточно ширины 3-4 см, а уголок отрезайте какой есть — 40*40 мм или 50*50 мм.  Такие упоры нужны с обеих сторон крышки — справа и слева.

Расстояние, на которое будет открываться крышка, изменяют разогнув уголки. Подбираете такое расстояние, чтобы вам было удобно закрывать ее — не нужно было наклоняться вперед, доставая до ручки. Но в то же время, сильно вперед ее тоже нельзя подавать, чтобы она не захлопнулась и не стукнула по руке.

Привариваем кусок уголка между петлями — это будет стопор для крышки

Оставшийся нижний обод легко удалить, если сделать надрез. Боковые (круговые) швы желательно не трогать. В них проложены уплотнительные кольца, которые жестко держат всю конструкцию мангала. Именно поэтому при разметке крышки мы от них отступали несколько сантиметров: чтобы мангал был прочным и надежным.

На крышку приделываем ручку. Она может быть любой. Если есть что-то подходящее в «загашнике» используем, нет — можно приварить просто кусок выгнутой соответствующим образом арматуры. Только желательно приспособить еще кусок древесины, чтобы можно было рукой браться.

Следующий шаг при изготовлении мангала из газового баллона необходим для того, чтобы крышка не проваливалась внутрь. Для этого вырезаем из металла толщиной 1-3 мм полосу шириной около 3 см. И привариваем к вырезу в баллоне.

Изнутри по всему периметру привариваем полосу металла, которая не даст крышке провалиться

Далее по нанесенным ранее меткам просверливаем отверстия под шампура.

Ранее мы наносили метки через 8 см. Теперь по ним высверливаем отверстия

На другой стороне, на приваренной пластинке напротив каждой из дырок делаем пропилы. Это тоже место под шампура.

Следующий шаг — вырезать на донной части прорези для поступления воздуха. Конструкция мангала закрытая, и без этого гореть дрова и угли будут плохо. Потому переворачиваем мангал дном вверх, и от шва в обе стороны откладываем по 10 см. Далее от каждой из этих линий отложим еще по 10-12 см и тоже проведем линии. Получилось, что на равном расстоянии от центрального шва, у нас есть две полосы шириной 10 см. В этих полосах прорезаем болгаркой через каждые 5 см отверстия для подачи воздуха. При желании можно делать не полосы, а сверлить дырки, но их должно быть много, и изготовление полос займет меньше времени.

Так выглядит разметка под отверстия для подачи воздуха

О том, почему отверстия не сделать на самом дне. Во-первых, шов трогать нежелательно. Он придает жесткость конструкции. Во-вторых, любые отверстия на дне быстро забиваются жиром, перемешанным с золой и пеплом. Потом эта смесь сильно чадит, а через забитые отверстия воздух поступает очень плохо, приходится постоянно обмахивать дрова и угли и часто чистить отверстия.

Последний штрих — срезаем кран и завариваем отверстие.

Срезаем кран, накладываем заплатку и привариваем

Сам мангал из газового баллона уже готов. Осталось приделать ножки. Как — читайте на пару пунктов ниже.

То, что должно получится в результате: мангал из газового баллона с крышкой

Как сделать мангал из листового железа читайте тут.

Простая конструкция

Описанный выше вариант  удобный, но достаточно сложный в изготовлении. Можно все сделать проще. Самый простой способ — распилить пропановый баллон вдоль пополам, по краям нарезать углубления по шампура, насверлить в боках дырок для поступления воздуха и приделать ножки. Вот и вся работа.

Самый простой мангал из пропанового баллона

Если есть желание сделать мангал с крышкой, вторую половину приваривают на петли. А чтобы крышка не проваливалась, по наружной и боковой стороне к ней наваривают полосу металла 3 см ширины (в предыдущем варианте полосу варили к корпусу, а не к крышке).

Чтобы открытая крышка не падала, иногда в качестве стопора используют кусок цепи. Отрезок нужной длины приваривают справа и слева. Но вариант с упорами сзади гораздо более практичный: цепь путается и пачкается: при закрытой крышке она оказывается внутри мангала.

Мангал из бочки

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.

Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.

Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

Мангал из пропановых баллонов с емкостью для угля или дров

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Мангал-бербекюшница

Не все и не всегда получается насадить на шампуры. Тогда нужна решетка для гриля или барбекю. Если вы хотите иметь что-то подобное, то вместо полосы металла по длинной стороне корпуса мангала приваривайте не полоску металла, а уголок 30*30 мм. Вы получите полочку, на которую можно будет класть решетку. Саму решетку можно сварить из прутка.

Мангал-барбекюшница из газового баллона

Как вариант — опору для решетки можно сделать, приварить чуть ниже уровня дверцы куски уголков 3-4 см шириной.

В видео показана конструкция мангала из трех газовых баллонов, который может быть и барбекю, и коптильней. Очень грамотная конструкция. Посмотрите! Полезно!

Изготовление бербекю из кирпича описано тут.

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры.  Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).

dekormyhome.ru

Мангал из газового баллона своими руками: чертежи, инструкция

Те, кто частенько жарит шашлык и барбекю на даче, знают, насколько ненадежными и хрупкими бывают магазинные мангалы. Жар получается небольшим, конструкция гнется и скрипит, размеры какие-то нестандартные, а вопреки заверениям продавцов, конструкция быстро ржавеет. Может быть, хватит выбрасывать деньги на ненужные вещи? Если на вашей даче есть старый газовый баллон, из него вполне под силу изготовить не только мангал, но и шикарную коптильню. Как сделать мангал из баллона правильно? Наша статья как раз об этом.

Содержание:

Показать все содержание

Подготовка инструментов

Чтобы соорудить газовый мангал своими руками, вам потребуется сам баллон емкостью 50 литров и высотой 120 сантиметров. На наш взгляд, это самые удачные размеры, позволяющие за один раз приготовить достаточное количество еды.

Достав из сарая старый баллон, внимательно осмотрите его. Изделие считается пригодным, если на нем нет коррозии. В противном случае, ржавые места прогорят, и вместо качественного мангала из газового баллона вы получите непотребное решето.

Естественно, помимо мангала, понадобится определенный набор инструментов. Сейчас мы его перечислим: дрель и болгарка, зубило, молоток, отвертка и разводной ключ, две петли, труба из металла, уголок. Поскольку основной спектр работ будет приходиться на порезку металла, именно болгарка будет вашим основным инструментом в изготовлении конструкции из баллонов.

Без болгарки не обойтись

Что будем делать из баллона

Прежде чем приступать к работе, подробно рассмотрим, какие именно виды мангалов реально соорудить из металлического баллона для газа.

Основных разновидностей четыре:

1. классический мангал из газового баллона своими руками без крышки;
2. коптильня;
3. смокер;
4. барбекюшница.

С первым классическим типом все понятно, и в лишней рекламе он не нуждается. А вот чем конкретно отличаются между собой остальные три вида, сейчас разберемся.

Барбекю представляет собой достаточно простую конструкцию не только внешне, но и внутри. Если вкратце, то вы срезаете часть бока, крепите ее на петли, используете вместо дверцы. Внутри ставится сетка. Именно на ней вы будете жарить грибочки и мясо.

Барбекю

Мангал-барбекю из газового баллона своими руками хорош тем, что на нем можно жарить практически все. Приготовление будет быстрым и простым.

В чем особенность коптильни? Оказывается, у нее есть своя топка, а сама конструкция на удивление герметична. Чтобы сделать коптильню, как на фото, на дне вырезается полоска металла, часть днища тоже спиливается. Топка, которая сделана из крепкого железа или второго баллона, приваривается. Для беспрепятственного отвода дыма приваривается труба. Как только коптильня будет готова, она хорошенько прокаливается дровами 2-3 раза.

Коптильня

А это еще что за паровоз? Не удивляйтесь, но смокер в народе действительно называют именно так. Сборка сложнее, но конструкция в разы функциональнее. В ней сочетается абсолютно все: гриль, мангал, коптильня, барбекю из газовых баллонов. Для строительства супер агрегата вам обязательно потребуется 2-3 трубы-баллона. У каждой будет своя собственная опция.

Все в одном — смокер

Вскрываем баллон правильно

Не нужно быть великим физиком, чтобы понимать – при работе с оборудованием, так или иначе связанным с газом под давлением, безопасность всегда должна быть на первом месте. Так что бросаться на баллон с болгаркой точно не стоит. Внутри наверняка остались остатки пропана, и любая искра может привести к неприятным последствиям.

Вооружившись гаечным ключом, аккуратно открутите вентиль и дождитесь, пока газ полностью испарится. Затем переверните конструкцию вентилем вниз и слейте весь образовавшийся конденсат. Кстати, следить за выходом пропана легко. Для этого на вентиль наносится немного мыльной пены. Как только она перестанет пузыриться, работа продолжается.

Конструкция укладывается набок, отпиливается вентиль. Место спила постоянно поливается водой. Последний шаг – присоединить к срезу шланг и наполнить емкость водой до самого верха. Время от времени баллон встряхивается, чтобы можно было омыть внутреннюю поверхность от остатков газа.

Рекомендуем также прочитать

1.

   Деревянный колодец как декоративный элемент экстерьера

2.

   Дровница — роскошь или необходимость


Советы мастера как безопасно вскрыть баллон (видео)

От разделки до установки ножек

Многие пользователи интересуются, какие видео инструкции и чертежи нужно использовать, когда планируешь сделать мангал из газового баллона без посторонней помощи. Объясняем – сам процесс настолько простой и понятный, что вы легко сможете обойтись без чертежа. Конечный результат и порядок действий целиком и полностью зависит от ваших личных предпочтений.

А вот и наглядный пример. Хозяин дома хочет сделать мангал, но планирует пользоваться только решеткой и готовыми углями. В этом случае, расстояние между ними нужно сделать небольшим. Наш совет – разрезать баллон ровно посередине. Если же каждый раз вы планируете жечь настоящие дрова и время от времени пользоваться шампурами, крышка делается меньше основы.

Когда металлическая емкость полностью вымыта и хорошо просушена, вам остается только разрезать ее вдоль. Результат – два открытых классических мангала. Один будет основой для углей, второй можно сдать на металлолом, использовать для создания крышки или отдать соседу – тоже для изготовления мангала.

Из баллона можно сделать сразу два мангала

А вот тем, кто делает барбекю из газового баллона своими руками, придется пойти другим путем. Понадобится «выкройка» прямоугольника, который станет крышкой. Вторую часть оставляем за основу.

Для этого очертите прямоугольник из линий разреза на поверхности. Следите, чтобы горизонтальные линии проходили строго посередине баллона, а поперечные– 20 сантиметров от края.

Как разрезать баллон для мангала с крышкой

Как грамотно разрезать?

Ваше дело действительно простое – взять в руки болгарку и разрезать баллон. Дабы наметить границы крышки, потребуется отступить от сварочного шва, который соединяет дно и основу, обозначить линию разреза.

Процесс распила рекомендуется начинать от середины к краю. Диск болгарки всегда держите перпендикулярно баллону.

Даже если соблюдать все правила, форс-мажорные ситуации в процессе разрезки тоже вероятны. Когда у баллона достаточно толстые стенки, а работа выполняется интенсивно, к окончанию резки диск болгарки может просто сгореть. Во избежание этого советуем либо запастись несколькими дисками про запас, либо не дорезать каждый пропил до конца. Впоследствии вы легко сможете завершить работу зубилом.

Тщательно прикинув, какая величина мангала будет для вас оптимальной, начинайте приделывать ножки. Для удобства приваривания крыши конструкция устанавливается на землю.

На фото можно увидеть, как сделать барбекюшницу с ножками от швейной машинки. Если бабушка не оставила вам такой антиквариат, не беда. Его вполне сможет заменить подстолье школьной парты. Трубы прикручиваются болтами к днищу. Достаточно проделать четыре отверстия, а затем вставить болты. Они либо фиксируются гайками, либо привариваются – выбирать вам.

Ножки для мангала от швейной машинки

Тонкости монтажа ручки

Ваша крышка будет держаться на петлях. Поэтому необходимо позаботиться о том, чтобы для них были сделаны отверстия. Каждая петля фиксируется заклепкой и надежно приваривается. Как это выглядит в действительности, можно увидеть на фото.

Приваривание петель к крышке мангала

Приварка обязательна, потому что заклепки могут не выдержать постоянного воздействия высокой температуры и запросто отвалиться. Некоторые мастера устанавливают съемный вариант крышки без петель. В этом случае к поперечным краям конструкции приделываются планки из металла. Так крышка никогда не провалится внутрь.

Крепеж ручки для крышки мангала осуществляется с помощью петель. Просверлите отверстия, выполните фиксацию – и можно смело открывать и закрывать крышку. Поинтересуйтесь в хозяйственном магазине, есть ли у них ручки, которые не обгорают и не боятся воздействия высокой температуры. Такие и покупайте. Ограничитель на крышку делается из части трубы или уголка, сама крышка фиксируется цепями.

От сборки до покраски – мангал почти готов!

Многие пользователи спрашивают: я сделал все по инструкции, но после готовки жаровня начала деформироваться. Что делать в этой ситуации? Во избежание этого советуем приварить углы ко внутренним краям основы, а на выступ положить шампура или решетку. Сделать высокие ножки мангала более прочными и устойчивыми можно, если приварить по периметру уголок.

Зачем в днище делают отверстия? Все просто – они упрощают извлечение углей и слив дождевой воды. Однако важно другое – 10-15 отверстий обеспечат великолепную тягу снизу.

Труба для отвода дыма всегда устанавливается там, где раньше находился вентиль. Кстати, это желательная, но не обязательная мера, и вы вполне можете обойтись без нее. Это особенно касается ситуаций, когда планируется готовка пищи исключительно с открытой крышкой.

Труба обычно устанавливается на месте вентиля

Помните, мы писали об установке уголка для более удобного переворачивания шампуров и защиты от деформации? Далеко не все прикрепляют такой уголок, и вот почему. Есть вполне рабочий, альтернативный способ – сделать прорези в боках для установки каждого шампура.

В принципе, мангал готов – осталось только покрасить его хорошей краской. В первую очередь, такая процедура важна с эстетической точки зрения. Лучше купить термостойкую краску. Она не боится высокой температуры и не разлагается, так что пища всегда будет пахнуть вкусно.

В продаже можно найти великое множество лакокрасочных материалов, рассчитанных на работу при температуре от 600 до 800 градусов. Их и покупайте. Сначала мангал вскрывается грунтовкой, после чего наносится экологически чистая краска.

Покраска мангала (видео)

Заключение

Если вы дочитали статью до вывода, поздравляем – вы полностью готовы к созданию барбекюшницы или гриля из газового баллона. Не забудьте загрузить в сделанный своими руками мангал приличный объем мяса, овощей, и пригласить в гости близких вам людей. Пусть газовый мангал станет символом гостеприимства и тем местом, которое будет собирать родных и друзей круглый год!

Мастер-класс по изготовлению мангала своими руками (видео)



lanshaft.com

Мангал коптильня из газового баллона своими руками – чертежи, фото и видео

Поскольку покупка листа 2,5 мм обойдется дороже приобретения б/у 50 л резервуара для хранения пропан-бутановой смеси, а трудоемкость работ в последнем случае существенно снизится, чаще всего сооружается мангал коптильня из газового баллона своими руками. Чертежи, фото и видео облегчат работу домашнего мастера по изготовлению многофункциональной жаровни.

Содержание статьи:

Конструктивные особенности многофункционального очага

Основной сложностью комбинированных очагов являются неодинаковые условия для приготовления продуктов. Поэтому мангал с коптильней из газового баллона должен конструироваться с учетом этого нюанса.

Технология копчения

Существует несколько вариантов копчения продуктов:

• холодное – дым вначале охлаждается внутри длинной трубы, поступает в камеру с рыбой/мясом в течение 1 – 3 суток, обеспечивая сохранность деликатеса 2 – 6 месяцев;
• горячее – дымогенератор расположен непосредственно возле камеры с продуктами, процесс копчения резко сокращается, однако деликатесы хранятся в течение пары месяцев, не более того;
• полухолодное – процесс занимает 24 – 36 часов, длина трубы между дымогенератором и продуктовой камерой среднего размера 1,5 – 2 м.

Поэтому в зависимости от выбранной технологии коптильня из баллона по умолчанию будет иметь, в принципе, одинаковую конструкцию. Но, ее элементы будут разнесены друг от друга на разное расстояние.

Размеры мангала и барбекюшницы

Жаровни, предназначенные для приготовления мяса на шампурах, называются мангалами, имеют габариты:

• длина – произвольная, зависит от количества шампуров, расстояние между которыми составляет 8 – 10 см;
• высота (глубина) – 15 – 20 см считается оптимальным расстоянием от мяса до углей;
• ширина – в зависимости от длины шампура (выпускаются производителями 30 – 50 см), стандартным размером считается 25 – 40 см;
• ну реальный чертеж с реального баллона, чтобы рассмотреть все цифры, нажмите на картинку для увеличения.






Высота от уровня земли менее критична, при изготовлении стационарной жаровни обычно составляет 0,8 – 1,2 м. Барбекю жарят на решетках, высота и длина очага остаются прежними, ширина зависит от аналогичного параметра самой решетки. Для гриля габариты жаровни менее критичны, однако требуется крышка для поддержания одинаковой температуры внутри жаровни.

В отличие от жаровни из листовой стали и бочки мангал из газового баллона обладает достоинствами:

1. толщина стенки 2,5 мм;
2. б/у баллоны стоят недорого;
3. компактные габариты сэкономят пространство участка;
4. корпус в принципе готов, что снизит трудоемкость работ.

Внимание: Для многофункционального очага одного баллона будет недостаточно, так как он будет использован для мангала. Дымогенератор сооружается из второго 50 л резервуара аналогичного назначения или из листовой стали.

Конструкция мангала-коптильни

В силу вышеизложенных нюансов гриль, мангал, барбекю и коптильня вполне могут совмещаться внутри одной конструкции. Классический мангал идеально подходит для продуктовой камеры коптильни при наличии герметичной крышки, не пропускающей дым наружу. К жаровне необходимо добавить дымогенератор, соединенный с ней напрямую (горячее копчение) или трубой (полухолодное и холодное копчение) нужной длины.

Поскольку очаг в 90% случаев является стационарным, его опорный узел (ножки, подставка) можно декорировать витыми или коваными элементами, дополнить козырьком от дождя. Дымоход необходим в любом случае.

Технология самостоятельного изготовления

Конструирование многофункционального очага своими руками из газового 50 л резервуара следует начать с проектирования. В идеале коптильню-мангал лучше нарисовать в 3D в любом доступном графическом редакторе. Обязательным минимумом является эскиз на бумажном носителе от руки, чтобы хотя бы примерно представлять, сколько уйдет дополнительно металлопроката различного сортимента (уголок, труба круглая и профильная).

Техника безопасности

Основными требованиями при работе с сосудами под давлением с легко воспламеняющимися газами являются:

1. стравливание пропан-бутановой смеси, если она осталась внутри баллона;
2. аккуратное откручивание вентиля;
3. заполнение внутреннего пространства водой минимум на 12 часов.

Сливать жидкость следует в зонах участка, не предназначенных для посадки растений. В 90% случаев баллон режется УШМ с оснасткой по металлу, инструмент следует использовать правильно:

• диск «болгарки» должен располагаться слева от ее корпуса, чтобы абразивная оснастка набегала на заготовку сверху, а искры вылетали под ноги оператора;
• направление реза от себя по ходу вращения диска;
• при шлифовании сварки, кромок плоскость оснастки УШМ должна находиться минимум под углом 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Для осколков лопнувшего на больших оборотах диска спецодежда практически не является препятствием, поэтому запрещено снимать защитный кожух во время работы.

Изготовление мангала

Для жаровни, эксплуатируемой поочередно в режиме мангала и продуктовой камеры коптильни, потребуется целый 50 л пропановый баллон. Его размечают и разрезают следующим образом:

• крышка – длина по всей высоте резервуара от утолщающего кольца возле днища до начала закругления горловины, ширина примерно 1/3 от длины окружности баллона, приваривается сбоку на петлях к баллону;
• посадочные поверхности для шампуров – вертикальные прорези на одном бортике получившейся чаши, сквозные отверстия напротив них;
• отверстие дымохода – лучше прорезать в верхней части со стороны горловины;
• входное отверстие – при горячем способе копчения дымогенератор врезается в корпус мангала снизу, отверстие имеет овальную форму, вытянутую по горизонтали, для трубы, отходящей от дымогенератора, при холодном способе копчения отверстие имеет круглую форму и меньший размер.

Для удобства эксплуатации заслонок на корпуса резервуаров привариваются уголки, которые станут направляющими для заслонок, оснащенных ручками.

Сооружение дымогенератора

С конструкцией генератора дыма немного сложнее:

• баллон следует обрезать до 0,5 м в высоту, приварить обратно дно или горловину;
• изготовить в верхней части отверстие для стыковки с мангалом;
• установит решетку для опилок;
• вырезать крышку для доступа внутрь дымогенератора.

Внимание: В момент копчения продуктов мангал должен быть герметичным, а при жарке мяса на углях необходим доступ воздуха к ним для горения. Поэтому вместо классических отверстий по бокам корпуса снизу вырезается люк, а кусок корпуса становится заслонкой-шабером.

Дымоход и опорное устройство

Ножки универсальной жаровни можно выполнить несколькими способами:

1. выложить кирпичом;
2. сварить из уголка или профильной трубы классические козлы;
3. использовать б/у подставку от швейной машины;
4. вырезать в вертикально установленном 50 л баллоне посадочные поверхности полукруглой формы под диаметр жаровни;
5. уложить друг на друга и прихватить сваркой несколько автомобильных металлических колесных дисков.

Кроме существующих схем стоек, ножек и опорных узлов, домашний мастер может использовать собственный вариант.

Для дымохода подойдут стальные трубы подходящего диаметра. Основными нюансами при этом не рекомендуется врезать дымоход в отверстие, из которого был выкручен вентиль баллона, лучше установить трубу в верхней точке цилиндрической конструкции, при открытой крышке мангала дымоход становится неэффективным, применяется только во время копчения деликатесов.

Внимание: Минимальная высота трубы для обеспечения тяги составляет 1,5 м от топки дымогенератора, в которую заложены смоченные опилки.

Сборка мангала с коптильней, грилем и барбекю — пошаговая видео-инструкция

На последнем этапе коптильня собирается из полученных заготовок:

1. жаровня мангала устанавливается на ножки или подставки;
2. снизу к ней приваривается дымогенератор, также опирающийся на собственные лапки или ножки;
3. сверху в мангал вваривается дымоход.

В отличие от кирпичной печи-барбекю или мангала конструкция готова к немедленной эксплуатации, тягу можно проверить сразу же.

Ну и вот пара пошаговых видео-инструкций:

Декорирование универсальной жаровни

Получившуюся многофункциональную барбекюшницу можно оснастить дополнительными функциями и украсить конструкцию декоративными элементами:

1. разделочный стол – удобен для укладки продуктов в коптильню, нанизывания шампуров, фасовки готовых блюд;
2. навес – защитит от временных осадков и снега зимой;
3. поленница – избавит от хождения в процессе приготовления пищи;
4. кованые и витые элементы – повысят художественную ценность конструкции.

Если оснастить универсальный очаг колесами, мангал-коптильню можно будет перемещать по участку, чтобы при изменении ветра продукты горения не мешали отдыху гостей и членов семьи.

Таким образом, минимум из двух 50 л баллонов б/у для хранения пропан-бутановой смеси получается многофункциональный очаг. На нем можно приготовить барбекю или шашлык, коптить мясные продукты круглогодично.

mangalka.com

Мангал из газового баллона: разновидности и инструкция изготовления

Каждому любителю посидеть с друзьями или в кругу семьи вечерком за шашлычком на даче необходим мангал. Но те мангалы, которые зачастую подсовывают нам в магазине, не подходят либо по размеру, либо по качеству, либо по толщине металла.

А потому самым лучшим выходом из положения будет смастерить мангал своими руками, и самой удобной заготовкой для этого будет газовый баллон, который и сам по себе уже жаровня, стоит только его разрезать вдоль болгаркой.

Газовый баллон имеет очень толстые стенки, поскольку ему приходится выдерживать в процессе эксплуатации очень большое давление, а потому любое изделие из него будет надежными и прослужит долгое время.  Диаметр его, то есть ширина будущей жаровни, как раз подходит под средний шампур, а высоту всегда можно сделать в соответствии со своим ростом, чтобы удобно было заниматься жаркой мяса. О некоторых разновидностях мангалов из газовых баллонов, и,в частности, о технологии их изготовления, мы и поговорим в данном материале.

Подготовка

Какую бы конструкцию мы для себя не выбрали, а все в любом случае начнется с того, что баллон нужно избавить от остатков газа и разрезать в соответствии с чертежами.

Итак, берем обычный 50 литровый баллон из-под горючего газа пропана, и смотрим на объект уже не с позиции его применения по прямому назначению, а с оценкой того, что и как из него может получиться в процессе вмешательства в его структуру болгарки, сверл, сварочного аппарата и прочих инструментов. И, конечно же, первоочередной задачей является избавление от остатков газа, находящихся в баллоне.

Не стоит доверять людям, которые говорят, что баллон пуст. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разорвать эту металлическую оболочку на части, попутно причинив незадачливому создателю мангалов массу увечий. А потому, все же, отвинчиваем кран полностью. На старом баллоне штуцер может отказаться прокручиваться наотрез, а потому придется срывать «прикипевший» металл подручными средствами. Самое первое, что можно сделать, это попытаться сорвать его одновременно налегая на рожковый разводной ключ и постукивая вдобавок по свободному месту его рукоятки молотком.

Если это не помогло, следует прибегнуть к помощи теперь уже разводного водопроводного ключа, на более длинные сведенные рукояти которого можно одеть в качестве рычага длинную металлическую трубу.

Перед таким усилием никакая резьба не устоит, главное закрепить баллон, чтобы он не проворачивался вместе с ключом, посредством упорного уголка.

Также для того, чтобы отвинчивание пошло более гладко, можно смочить место, где резьба крана соприкасается с баллоном, «ВэДэшкой», подождав после часика два и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она без остатка вытолкнула все горючие газы из баллона. Проделав такую манипуляцию можно быть на 100% уверенным, что в процессе резки вы не улетите на вашем потенциальном мангале на Луну.

Как только емкость наполнена, воду сливать сразу не рекомендуется. Вместо этого следует ввинтить кран на место и приступить к разметке корпуса.

Делается это следующим образом. С одной из сторон баллона уже имеется заводской продольный шов, который в данном случае будет служить нам своеобразным маяком. Замерив полную длину окружности делим ее пополам и ставим отметки на половине ее, то есть на противоположной маяку стороне. После отмеряем от нее еще 8 см в сторону маяка, это и будет отметка, по которой следует отмечать крышку емкости. 8 см мы добавляем затем, чтобы емкость была более глубокой, могла вместить больше углей, а мясо не подгорать на малой высоте.

После этого можно брать болгарку и вырезать ту часть корпуса баллона, которая отныне превратится в своеобразную крышку мангала. При этом стоит обратить внимание, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе можно повредить внутреннее стальное кольцо, которым скрепляется конструкция. Край кольца будет необходим, чтобы держать крышку навесу, то есть, чтобы та не проваливалась вовнутрь мангала.

На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас. Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости.

Теперь можно удалить штуцер, обрезов его вровень с корпусом.

После можно при помощи шлифовального круга зачистить место от заусенцев.

Далее порядок работы будет зависеть от того, каков будет функционал мангала. В частности, можно расширить его функциональность до уровня коптильни, о чем мы поговорим по завершении обзора разнообразных моделей простых мангалов.

[av_video src=’https://youtu.be/E6BESqf-y5E’ format=’16-9′ width=’16’ height=’9′]

Разновидности мангалов из газовых баллонов

Наиболее простым решением будет попросту разрезать баллон продольно на две половины, просверлить по бокам ряд отверстий, чтобы угли «дышали», приварить к днищу ножки, сделать прорези под шампуры, и мангал готов.

Но более популярен следующий метод. Хоть посредством данного метода две жаровни из одного баллона уже не получатся, зато получится одна, но гораздо более эстетичная, потому как у нее будет иметься крышка, а жаровня будет более глубокой, поскольку если, как мы оговаривали в предыдущем разделе, крышку мы сделали на 8 см меньше, то сама жаровня стала глубже на 4 см. К тому же, за счет крышки можно дольше сохранять максимальную температуру углей.

Для того, чтобы мангал стал более мобильным, пару ножек справа или слева можно снабдить колесиками. Тогда, приподняв один край, ее легко можно перекатывать с места на место. К тому же, если есть два колеса, две остальные ножки можно заменить одной, которая попросту будет служить упором. Также жаровню можно снабдить небольшой столешницей для приправ, столовых приборов (тарелок, ножей или вилок) и пр. Для удобства транспортировки с противоположного колесикам края можно приварить ручку.

В качестве станины превосходно подойдет тяжелая чугунная подставка из-под старой швейной машинки, которая из-за большого веса снизит риск переворачивания конструкции.

Кованные детали и отводная дымовая труба не только придадут конструкции более презентабельный и изысканный вид, но и улучшат функциональность жаровни.

Интересное по теме:

Оснастив свой мангал с вытяжкой в виде зонта, приделав по бокам маленькие столешницы и водрузив всю конструкцию на гнутые ножки из стали можно получить вот такое произведение «мангального искусства».

Далее представлено то, о чем мы говорили ранее, усложненные варианты мангалов. В этом конкретном случае нам представлен мангал-коптильня, для изготовления которой потребуется уже два баллона, а именно, 50-ти и 20-ти литровые. Как видно меньший располагается чуть ниже основного и сопрягается с ним посредством небольшого окошка. В данном случае малая емкость выполняет функцию генератора дыма для коптильни, в кою превращается по мере надобности основной мангал. Чем выше будет труба, тем лучше будет тяга.

Можно и на этом не останавливаться, а приделать к основному баллону еще один 50-ти литровый, занимающий относительно его вертикальное положение. Данный баллон будет служить в качестве камеры для холодного копчения. Не стоит и говорить, что такой большой камеры хватит, чтобы не только накормить копченостями достаточно большое семейство, но и заготовить продуктов про запас.

В большинстве случаев мангал находится на всеобщем обозрении, а потому некоторые хозяева спешат придать ему наиболее, на их взгляд, привлекательный вид.

В частности, за счет трубы и округлого основного сегмента, конструкция отдаленно схожа с паровозом, а потому большинство умельцев стараются еще более подчеркнуть данную данность.

Некоторые и вовсе доводят эту идею до идеального подражания. Остается только надеяться, что такой паровоз и впрямь не тронется с места и не умчит ваш шашлык вместе с собой за дачные пределы.

Но некоторые умудряются подвести дизайн такого мангала и под подводную лодку. У следующего умельца это получилось просто на высшем уровне.

Но некоторые склонны увидеть в своем мангале и нечто другое. Данному субъекту показалось, что его мангал замечательно будет выглядеть в качестве поросенка-переростка. Сразу становится ясно из какого именно мяса здесь обожают готовить шашлык.

Вдоволь насмотревшись на чудеса «мангального искусства» из музея славы знатных мастеров по изготовлению мангалов вновь вернемся к изготовлению нашего устройства.

Инструкция по изготовлению мангала из газового балона своими руками

Начнем с того места, на котором и остановились. В настоящее время у нас имеется баллон с вырезанным в нем верхним сегментом – крышкой и удаленным штуцером.

Вообще петли лучше всего приваривать к крышке пока та еще не совсем отделена от емкости, так сказать, «не до конца дорезанная». В таком случае крышка максимально ровно будет стоять на своем месте. А после того, как петли будут приварены, крышку можно «дорезать». С лицевой стороны к крышке сразу же можно приварить и ручку.

Без ограничителя, как уже и было оговорено раннее, крышка будет проваливаться вовнутрь, а потому придется приварить, желательно с каждого угла тыльной стороны емкости, металлические «тормоза». То же самое и наоборот. Если не приварить со стороны петель ограничитель, например, отрезок металлического уголка, крышка при открывании будет постоянно падать назад до упора, грозя с каждым разом сорвать сварные швы и деформируя конструкцию.

Отверстия для циркуляции кислорода можно, конечно, просверлить и при помощи дрели, но легче всего это будет сделать при помощи той же болгарки.

Также необходимо озаботиться и вырезами для установки шампуров, которые прорезают по методу треугольника через каждые 6 – 7 см. Ножками же мангал можно оснастить по трем методам:

1. Просто приварив отрезки труб или арматуры нужной длинны к днищу.
2. Сделав из металлопрофильных труб и гнутых металлических полос специальную подставку, на которую впоследствии можно устанавливать получившийся мангал.

3. Не стоит забывать и про вариант с колесиками, описанный выше.

Для обновления нашего мангала до версии«мангал-коптильня» придется дополнить основную конструкцию дополнительным малым 20-ти литровым баллоном, который будет служить в качестве дымогенератора.

Малый баллон проходит ту же обработку, что и до этого большой, то есть, с него стравливается воздух посредством наполнения водой, потом он избавляется от штуцера и в нем также делается крышка, оснащенная петлями и ограничителями, как внутренними, так и внешними.

После этого в каждой емкости намечают отверстия для прохода дыма и вырезают при помощи болгарки.

После этого емкости приваривают друг к другу отверстие к отверстию.

После основная конструкция оснащается ножками. Затем на тот же манер, что и в случае с генератором дыма, вычерчивается и вырезается болгаркой отверстие под трубу дымохода, которая после к нему и приваривается.

Внутри баллоны оснащают уголками, на которые впоследствии можно устанавливать полочки из металлических решеток. Позади в корпусе дымогенератора нужно будет просверлить некоторое количество отверстий и установить поворотную заслонку, при помощи которой будет регулироваться тяга воздуха. Такой же заслонкой должна быть оснащена и труба.

Некоторые практикуют установку на корпус камеры мангала температурного датчика с верхним пределом до 350°С. Посредством данного датчика процесс копчения можно держать на контроле и постоянно корректировать температуру, из-за чего процесс копчения будет стабильным и качественным.

После конструкцию можно покрасить термостойким составом и пользоваться долго и с удовольствием.

[av_video src=’https://youtu.be/kHJIoKZi7nc’ format=’16-9′ width=’16’ height=’9′]

ideiddachi.ru
