Схема монтажа дымохода сэндвич через стену – Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция

Монтаж дымохода из сэндвич труб через стену: свойства, тонкости и требования

Из всех типов котельного оборудования, пожалуй, только электрические не нуждаются в устройстве отвода продуктов сгорания топлива – дымоходов. Человек, основываясь на многолетнем опыте строительства, научился отводить дым, применяя различные формы конструкций, которые могут быть выполнены из природного камня, кирпича, листового металла.

Монтаж сэндвич трубы через деревянную стену

Сэндвич труба для дымохода. Почему она?

С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа. На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.

Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.

Особенности применения стали

Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.

Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.

Применение для создания систем по отводу продуктов горения таких труб, позволило решить большинство из обозначенных выше проблем и позволяет выполнять установка дымохода сэндвич своими руками.

Свойства сэндвич – дымоходов

Среди свойств, присущих дымоходам из сэндвич  панелей можно выделить некоторые, неоспоримые достоинства:

• малый вес;
• совместимость со всеми приборами, применяемыми для генерации тепловой энергии;
• эстетичный внешний вид;
• высокая стойкость к воздействию коррозии;
• снижение риска возгорания строительной конструкции;
• снижение количества сажи, скапливающейся внутри трубы;
• высокая сборка монтажных работ;
• возможность выполнять монтаж из сэндвич труб как внутри, так и снаружи строения.

В то же время потребитель должен понимать, что стоимость дымохода из нержавеющей стали превышает цену аналогичной конструкции, выполненной из оцинкованного материала. Еще один недостаток, который может проявить себя при наличии ошибок монтажа или нарушений технологии сборки – это потеря герметичности. Другая причина, по которой дымоход может потерять герметичность – это результат длительной эксплуатации.

Что необходимо для работы по монтажу дымохода

Производители, занятые выпуском труб из нержавеющей стали, комплектуют свою продукцию крепежными изделиями, которые необходимы для их монтажа. Поэтому во время приобретения комплекта целесообразно проверить их наличие.

Установка сэндвич труб может потребовать некоторые дополнительные материалы и инструменты, среди них такие:

• кронштейн, удерживающий узел перехода через стену;
• крепеж;
• хомуты, соответствующие размеру трубы;
• заглушки;
• маркер разметочный;
• герметик с повышенными требованиями по огнестойкости, до 1000 градусов.

Монтаж дымохода – некоторые тонкости

Выполнение работ по монтажу необходимо проводить с учетом некоторых технологических тонкостей. Например, схема окончательного монтажа сэндвич дымохода должна учитывать, то, большая часть конструкции должна проходить внутри помещения. Это снизит тепловые потери в отопительный период. В процессе разработки схемы системы отвода газов, необходимо учитывать то, что горизонтальные участки не должны превышать одного метра в длину.

Кроме того, существуют таблицы подбора, на основании которых можно подобрать диаметр трубопровода.

Таблица 1.

Тепловая мощность котла или печи	Минимальное сечение дымохода	Диаметр трубы
до 3,5 кВт	140 × 140 мм	158 мм
от 3,5 до 5,2 кВт	140 × 200 мм	189 мм
от 5,2 до 7 кВт	140 × 270 мм	220 мм

Кстати, при самостоятельном расчете необходимо учитывать и то, что толщина тепловой изоляции напрямую связана с мощность котельного или печного оборудования. Так, для котла мощность в 0,6 кВт, необходима изоляция толщиной в 25 мм. Чем выше мощность, тем выше мощность, тем тепловая изоляция должна быть толще.

Данные о применяемости труб, должны быть указаны в инструкции по руководству или эксплуатации.

Еще одна задача, которую необходимо решить при составлении схемы – это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно это касается газовых коммуникаций. Ко всему прочему, необходимо разместить участки дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные кронштейны специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.

При проектировании конструкции необходимо обустроить ревизионную дверцу, через которую будет выполняться осмотр и чистка конструкции от сажи.

Монтаж этой конструкции должен быть совершен без недочетов. Чаще всего ошибки и брак в монтаже трубопровода совершают по причинам:

• ошибок в расчетах и монтажной схеме;
• несоблюдение технологической дисциплины.
• применение низкопробных материалов, инструмента, крепежа.

Цена вопроса

Никто не будет спорить с тем, что монтаж сэндвич дымохода своими руками позволяет снизить расходы на обустройства дома. Но и, тем не менее лучше эту работу доверить профессионалам.

Несмотря на внешнюю простоту монтажа, необходимо знать что цена, напрямую зависит от способа выполнения работ. Он может быть выполнен «по дыму» или «по конденсату». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и монтажа, дополнительных комплектующих не потребуется.

Надо всегда помнить, что установка сэндвич дымохода – это процедура очень важна и ответственна. И если все-таки домовладелец решил самостоятельно выполнить сборку и установка дымохода из сэндвич трубы, то он должен осознавать всю меру ответственности за эту деталь.

Вывод через стену

Вывод дымохода через стену выполняют в том случае, если работы выполняют в уже возведенном здании. В этом случае дымоход будет проходить по внешней стене здания и домовладелец должен предусмотреть меры по защите стены от воздействия температуры, исходящей от дымохода.

При сооружении нового дома, дымоходную систему выполняют внутри здания, в этом случае тепловые потери сводятся к минимуму.

Принимая решение об установке трубы через сруб необходимо осознавать, что придется выполнить ее обязательную изоляцию с помощью материалов типа базальтовой ваты, асбеста или кирпича. Эта операция должна быть проведена в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на ее обслуживание при длительном сроке службы.

С чего надо начинать проход через стену

Приобретение дымохода

Приобретаемая труба для дымохода должна соответствовать схеме, разработанной перед началом монтажа. Длина дымохода, также должна соответствовать расчетным данным. Слишком малая высота будет создавать проблемы с тягой, в помещение, где установлен отопительный прибор постоянно будет попадать копоть, возникающая в процессе сгорания, слишком длинная, наоборот, вызовет ускоренное сгорание топлива, и как следствие будет происходить дополнительный выброс тепла в атмосферу.

Важно! Специалисты отмечают, что длина системы отвода газом должна лежать в пределах от 5 до 10 метров.

В комплект приобретаемого дымохода, не считая штатного крепежа, должны входить колена, тройники и конечно трубы.

Общие условия прохождения через стену

На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности. Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.

Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.

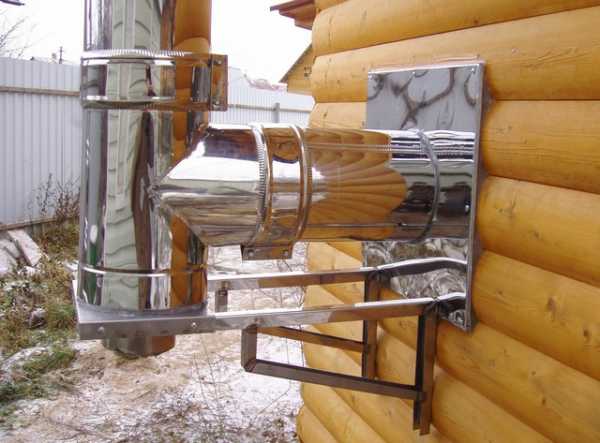

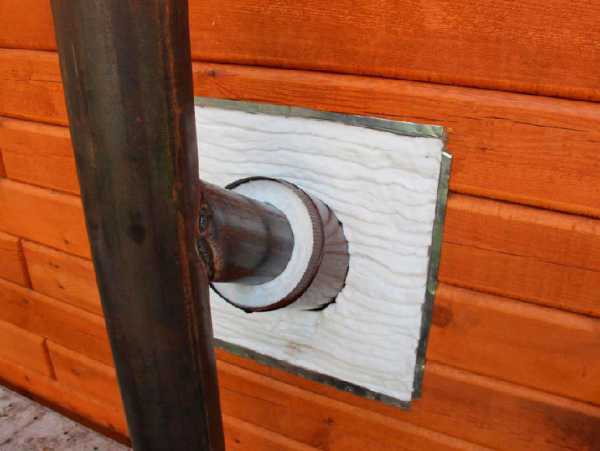

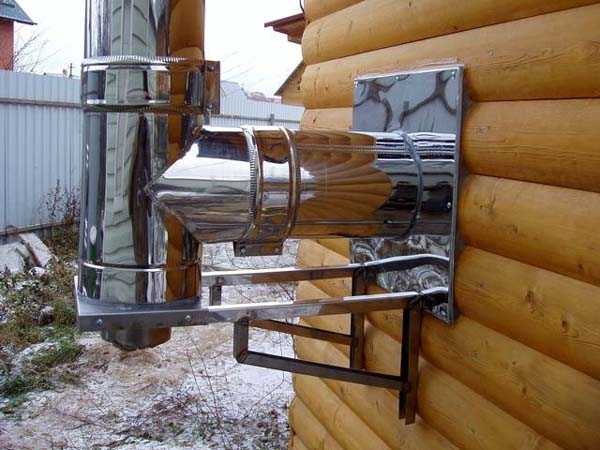

Схема иллюстрирует, как выполнить проход сэндвич трубы через стену

Проход через стену бревенчатой конструкции

Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.

Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».

Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.

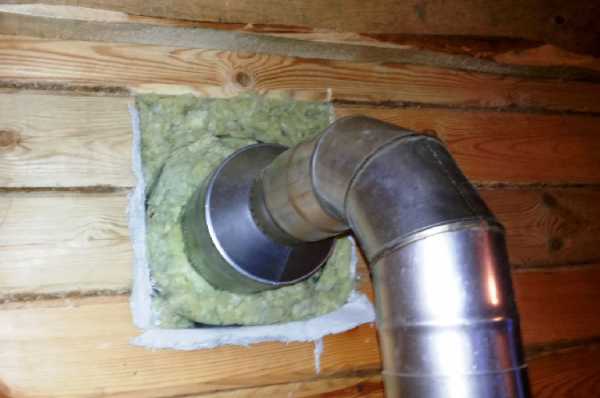

Проход через стену здания, построенного из бревен, выполняют следующими способами:

• можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
• дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.

Проход через кирпичную стену

Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент. В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

• сам монтаж производится в несколько операций:
• на выход из котла необходимо установить трубу;
• установить тройник с вмонтированной в него задвижку;
• после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.

Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.

Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода  к стене.

Домовладелец,  монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.

prohlados.ru

Монтаж дымохода через стену: особенности и правила установки

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

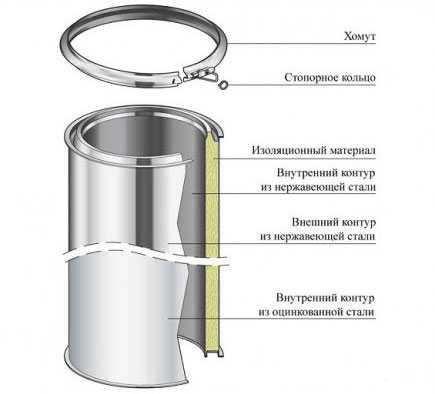

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

• пожаробезопасности;
• теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
• лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

• практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
• монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
• нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
• кровля остаётся целой;
• дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

• необходимость утепления находящейся на улице части дымохода;
• поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Мощность котла	Диаметр трубы
до 3.5 кВт	8 см;
от 3.5 до 5.2 кВт	9.5-11 см
свыше 5.2 кВт	более 11 см.

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

• трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
• от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.

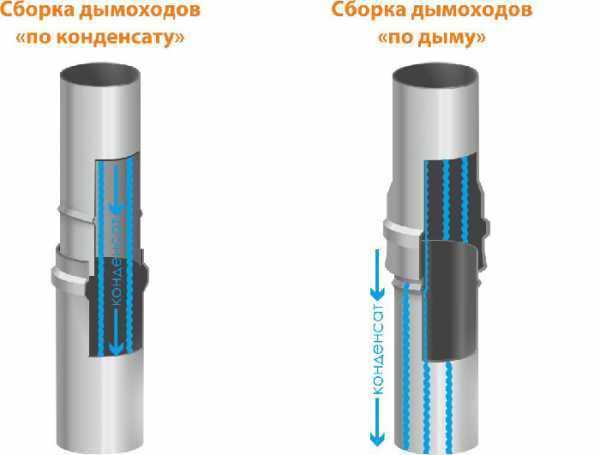

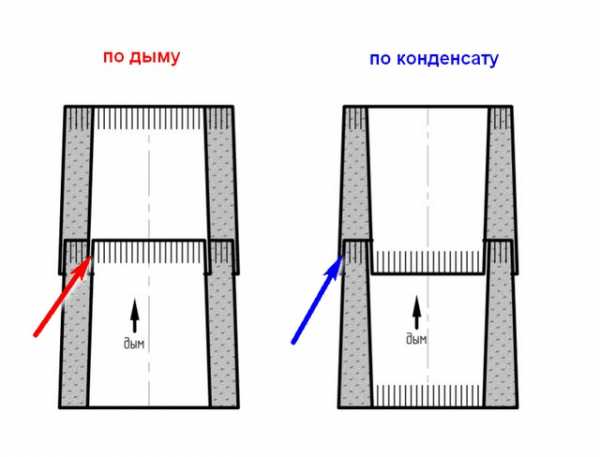

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

• При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
• Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

Основные правила:

• Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
• Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
• Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
• Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
• В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.
• Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
• Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
• Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

На что обратить особое внимание:

• Важно не допускать контакта дымохода с электричеством, газопроводом, водоснабжением или водоотведением.
• Горизонтальные участки трубы длиной не должны превышать длину в 1 метр.
• Необходимо при монтаже добиваться строго вертикального положения дымохода, контроль можно осуществлять при помощи отвеса либо строительного уровня.
• Не следует располагать стыки конструкции так, чтобы они совпадали с креплением на кронштейнах.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

infotruby.ru

Дымоход через стену в деревянном доме: порядок установки

Дымоход через стену.

Устанавливают отопительное оборудование после завершения строительных работ. Для монтажа системы отвода продуктов сгорания выводят дымоход через стену. Конструкция представляет собой несколько соединенных труб из стали или других современных материалов. Крепление дымохода к стене своими руками выполнить не сложно. Для этого нужно разобраться в его устройстве и соблюдать правила техники безопасности.

Конструкция дымохода

Оптимальная длина трубы для отвода дыма от 5 до 10 м. Если конструкцию сделать короче конька, будет плохая тяга. При длине превышающей 10 м сильная тяга будет провоцировать излишнее горение, следовательно, возрастет расход топлива.

На гладкой внутренней поверхности меньше оседает копоти, поэтому все чаще при монтаже дымохода используют металлическую трубу.

Кирпичные конструкции постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

При установке дымохода через стену с последующим его монтажом снаружи дома нужно выполнить монтаж защитного короба.

Преимущества наружного дымоотвода

Вывод дымохода через стену используется в современном строительстве чаще, чем возведение кирпичных конструкций.

Преимущества:

• система наружного дымоотвода не занимает в доме площадь в отличие от кирпичных дымоходов;
• можно монтировать в давно построенном доме при замене системы отопления;
• является оптимальным вариантом для двухэтажных построек, не нужно вырезать отверстия в перекрытиях;
• не нарушает целостность кровли;
• легкий и быстрый монтаж.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Недостатки

Как и любой вид строительных конструкций, наружная система отвода дыма обладает не только достоинствами, но и недостатками:

• наружные части трубы нужно обязательно утеплять;
• у дымохода, монтированного через стену, коэффициент полезного действия ниже, чем у вертикальной конструкции, выведенной через кровлю.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Что нужно знать

Существуют правила, которых нужно обязательно придерживаться при монтаже системы:

• Важно правильно рассчитать диаметр трубы. Он зависит от мощности котла и других параметров. Если приобрести трубу несоответствующего (маленького) сечения, может возникнуть задымление вследствие пониженной тяги. Высокая тяга при излишне широкой трубе увеличит расход топлива.
• При проходе дымохода через стену обязательно должен быть соблюден прямой угол (90 градусов).

Оптимальным расстоянием между крепежными элементами считается 60 см, максимальный шаг не должен превышать 100 см.

Сэндвич труба в деревянном доме.

Сэндвич труба для дымохода

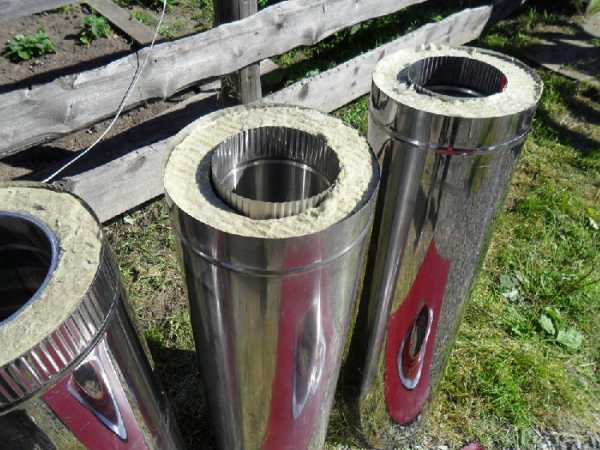

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых  котлов и колонок малой мощности.

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Марка AISI	Применение	Характеристики
430	Для внешних кожухов сэндвич труб	Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям.
439	Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт.	В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды.
316	Оптимальный вариант для любого типа газовых котлов.	В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур.
304	Для котлов малой и средней мощности.	Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316.

Модели, имеющие невысокую стоимость, применяют для устройства внешнего кожуха, более термостойкие марки применяют для внутренней части дымохода.

Классификация утеплителя

Как влияет толщина термоизоляционного материала на способность выдерживать температурные нагрузки:

Слой каменной ваты	Температура, °C	Применение
3 см	Не более 250	Для эксплуатации с газовыми котлами небольшой и средней мощности.
5 см	До 400	Котлы, работающие на дровах, жидком топливе, газу.
10 см	850	Камины на дровах, угле, котлы на твердом топливе.

Только некоторые марки огнеупорной каменной ваты выдерживают температуру до 850 градусов, на это нужно обращать внимание при покупке утеплителя.

Как выбрать диаметр трубы

Внутренний диаметр трубы должен быть таким же, как сечение выходного патрубка, или шире. Если трубы для дымохода шире выходящего из котла патрубка, на месте их соединения устанавливают переходник.

Зависимость диаметра трубы от мощности котла:

№	Внутреннее сечение	Мощность котла
1	8 см	До 3,5 кВт
2	9,5-11 см	3,5- 5,2 кВт
3	11 см и более	Более 5,2 кВт

Рекомендуется сначала приобрести котел, только после этого покупать трубы. Многие производители для улучшения тяги увеличивают сечение патрубка.

Вид изнутри.

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

1. Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
2. Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Технология монтажа

К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.

Пошаговая инструкция, как сделать дымоход правильно:

1. Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению – 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
2. В отверстие в стене монтируют короб из металла.
3. Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
4. Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
5. Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.

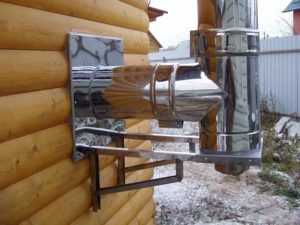

6. Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
7. На выходящий отрезок устанавливают переходник в виде тройника.
8. Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
9. К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.

Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.

В каркасном доме рекомендуется вместо опорной площадки выстроить небольшой фундамент, который будет удерживать наружную трубу, чтобы снять нагрузку со стены.

Более подробно, как установить дымоход через стену, можно посмотреть на видео:

Рекомендации по технике безопасности

Опорная площадка и переходник в виде тройника.

При выводе дымохода сэндвич трубы через деревянную стену нужно соблюдать технику безопасности.

Советы:

• Чтобы была правильная направленность тяги, стыки изолируют жароустойчивыми герметиками.
• При выводе дымохода через стену в деревянном доме на пересечении трубы со стеной возникает вероятность воспламенения в результате перегрева. Для предотвращения пожара советуют увеличивать на стыках толщину теплоизоляционного материала.
• Крепят трубу к стене с помощью хомутов, установленных на расстоянии друг от друга не более 100 см.

При соблюдении всех норм противопожарной безопасности можно выводить дымоход через стену даже в домах из материалов с малой устойчивостью к воздействию огня и высоких термических нагрузок.

Установить дымоход через стену может даже новичок в строительстве. Лучшим теплоизоляционным материалом является каменная, базальтовая вата. Очень важно правильно выполнить расчеты всех параметров, и только после этого приступать к монтажу. Безопасность постройки и ее владельцев зависит от соблюдения всех правил по установке дымохода.

moyastena.ru

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.

Монтаж дымохода из сендвич трубы через деревянное перекрытие

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:

• хомуты,
• отводы,
• прямые элементы,
• тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:
• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;

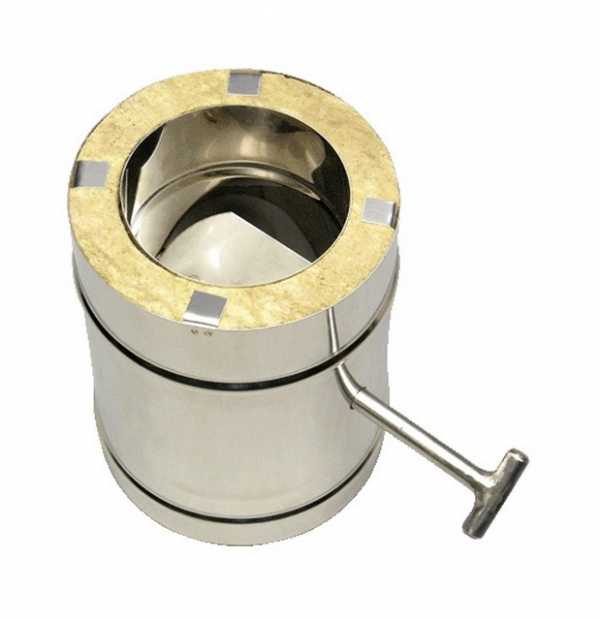

• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;

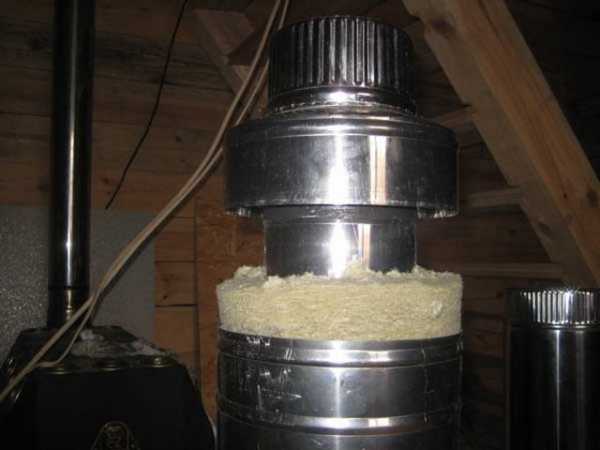

• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.

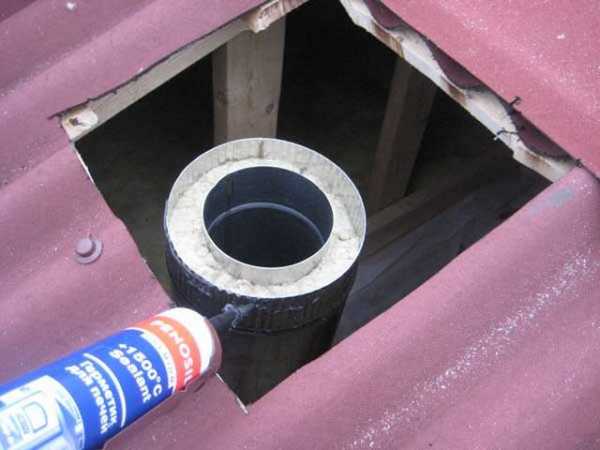

Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.

o-trubah.com

Монтаж дымохода из сэндвич труб через стену

Существуют много способов по возведению дымоотводов, а конкретно в этой статье мы рассмотрим один из способов. Любые печи нуждаются в отводе побочных продуктов сгорания, но создать качественную, надежную систему могут далеко не все. Зависит это в большей мере не от умелых рук строителей, а от того, когда работники задумались об отоплении. В случае, когда дом уже построен, но не были учтены необходимые приспособления под отопительную систему, остается 1 вариант — монтаж дымохода непосредственно через внешнюю стену. Подробнее о способе рассказано ниже.

Значение и принцип работы

Самое главное в дымоходе — не его эффективность, а безопасность. Она заключается в отводе из дома опасного для жизни угарного газа, отравление которым может привести к сильнейшему поражению организма. В процессе горения важен постоянный доступ кислорода в камеру сгорания, обеспечивается он в основном дымоходом.

Основные правила возведения конструкции

Стоит запомнить, что там, где проходит канал, не должно быть никаких других коммуникаций.
В том месте, где труба проходит через стену, используют защитный кожух или же можно воспользоваться штукатуркой, предварительно проложив вокруг трубы материал, который плохо проводит тепло.

Особенности

1. Внутри дома остается горизонтальная труба, которая обеспечивает более эффективный прогрев помещения, нежели простая вертикальная труба.
2. Крайне не желательны в конструкции отвода дыма — острые перегибы труб, так как в них могут образовываться завихрения.
3. Тяга трубы пропадает в случае, когда в дымоходе накопилось слишком много сажи — лучше использовать народный способ отчистки от сажи и копоти — периодическая топка осиновыми дровами.
4. Строение сэндвич трубы:

Установка

Все начинается с первой трубы от печи, которая должна выходить через стену на улицу.

Сначала на стене производится необходимая разметка, а затем проделывается отверстие нужного диаметра под проходной патрубок, вокруг которого обязательно должна находиться теплоизоляция (например, минеральная вата).

Затем нужно соединить дымоотводную трубу с отопительным прибором при помощи колена, состоящего из 3 секций, которое соединяется переходным элементом с тройником. В случае, если нужно изменить направление трубы, используется тройник с очистным стаканом.

Видео-инструкция:

Завершается установка закреплением дымоотводных труб с помощью креплений к стене дома (крепления должны иметь расстояние между друг другом до 2 метров), выводом трубы через кровлю (при этом для безопасности рекомендуют не стыковать трубы в месте вывода), а также при необходимости на вершине трубы можно установить защитный зонт (см. Зонтик на трубу дымохода).

Монтаж дымохода из сэндвич труб через деревянную стену

Главное в таком монтаже — осуществить пожарную безопасность. Для этого на выводе трубы через стену необходимо создать изоляцию от прямого контакта с древесиной (обычно используют асбест или обкладывают трубу вокруг кирпичами).

Такая конструкция обеспечит долгое обслуживание дымоотводного канала без каких-либо затрат, а главное — безопасное эксплуатирование.

Полезные советы:

1. От мощности вашего отопительного прибора зависит выбор необходимого диаметра трубы — для достижения оптимальной тяги.
2. Дымоход через стену должен быть и не слишком длинным и неочень коротким, иначе топливо будет расходоваться слишком быстро, а как следствие — менее эффективно, или же в дом будут залетать сажа и копоть.
3. Монтаж дымохода из сэндвич труб через стену является одним из самых легких и наименее затратных способов обеспечения в доме отопления. Главное — соблюдать технику безопасности при сборке конструкции и учесть все необходимые для вас нюансы. Если все сделать правильно, то такой дымоход прослужит вам много лет, не создавая никаких «лишних» проблем.

Читайте также: Устройство дымохода в бане для дровяной печи

banyagid.com

Дымоход через стену: особенности конструкции, установка

Зачастую дымоход через стену приходится устанавливать в тех случаях, когда строение уже построено и требуется монтаж внешнего канала. Для этого нужно грамотно рассчитать все нюансы, учесть уровень наклона, особенность самой конструкции и материала, и, безусловно, предусмотреть возможность установки разного рода котлов. Кроме того, важным аспектом правильного функционирования дымохода через стену является верный и последовательный порядок работы, который содержится в соответствующей документации.

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам. Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла. Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации.

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Преимущества и недостатки

При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:

• Экономия внутреннего пространства.
• Возможность оборудования канала даже после завершения возведения дома.
• Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
• Высокая пожарная безопасность. Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
• Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.
• В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.

Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

• Обязательное утепление (за исключением «сэндвича»).
• Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
• От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
• Сложно подобрать конструкцию к дизайну сооружения.
• При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

• Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
• Произведите разметку, и подготовьте нужного диаметра отверстие.
• Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
• Труба стыкуется с котлом, печкой с помощью трех конечного «колена». Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
• Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
• Дальше производится монтаж вертикальной части. Обращайте внимание на крепление, используйте только качественные крепежные элементы.

Схема дымохода

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Особенности работы с деревянными стенами

Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.

Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.

Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.

Монтаж дымохода

Проход любого дымохода через стену ответственное занятие, важно правильно рассчитать все нюансы. Вывод дымохода через стену нужно делать только в том месте, где нет никаких коммуникаций. Кроме того, к специфике монтажа в стене относится установка надежной разветвительной системы. Не допускается образования острых углов, они приводят к образованию завихрений, что негативным образом скажется на работоспособности системы.

Варианты вывода дымохода

Выполнять монтаж, нужно начиная от источника тепла, то есть с соединения трубы и котла. Далее переходим непосредственно к креплению перегородки, установке крепления дымохода на стене. Не советуют использовать сделанные своими руками крепежи.

Предварительно, начертите место прохода в стене, отметьте место крепления на наружной стене. Обязательно сделайте правильный проходной узел, как описывалось выше. Особое внимание уделяйте домам из дерева. Как правильно вывести на улицу через кирпичную стену смотрите в обучающих видео, но помните, что особенность всегда одна. Нужно тщательно утеплять место, а также проводить качественную термоизоляцию, во избежание пожара.

После проводки через стену, проводим крепление трубы на кронштейны, заранее установленные на стене. После вывода на крышу, крепится труба дополнительно специальными растяжками, при условии, что высота намного превышает конек кровли.

odymohodah.ru

Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Основные достоинства сэндвич-дымоходов

Содержание статьи

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

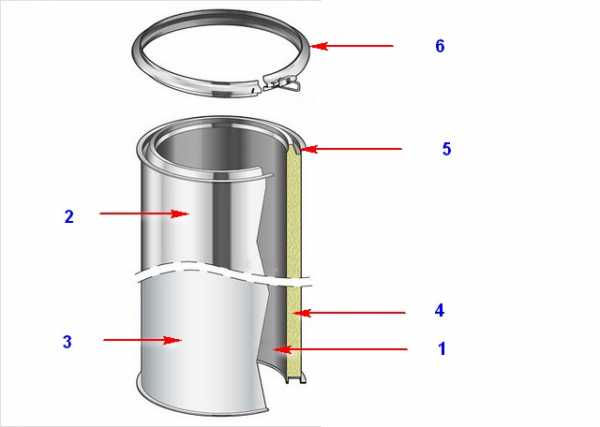

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м?). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

• Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
• АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
• Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
• АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
• К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
• Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печи	Минимальное сечение дымохода	площадь поперечного сечения	в пересчете на трубу — диаметр
до 3,5 кВт	140 ? 140 мм	19600 мм ?	158 мм
от 3,5 до 5,2 кВт	140 ? 200 мм	28000 мм?	189 мм
от 5,2 до 7 кВт	140 ? 270 мм	37800 мм?	220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котла	средняя температура отводимых продуктов сгорания	толщина утеплителя сэндвич трубы
Газовые котлы конденсационные	60	25 мм
Газовые котлы	110 — 180	25 мм
Дизельные котлы	150 — 250	25 мм
Газопоршневые и дизель-генераторные установки	450 — 600	50 мм
Твердотопливные котлы	400 — 700	от 50 до 100 мм
Дровяные печи и камины	300 — 600	от 50 до 100 мм

Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

• При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности- через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

• При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

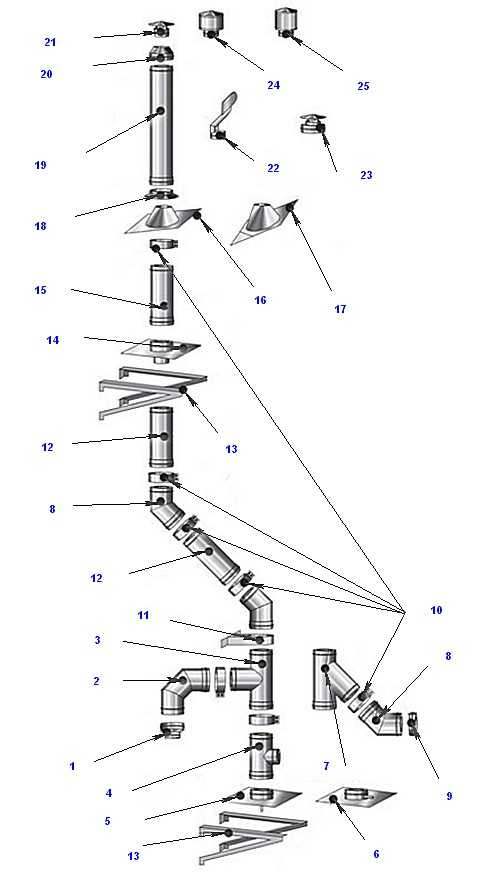

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

• 1 – переходной элемент для подключения к патрубку котла или печи.
• 2 – отвод (колено) на 90 °.
• 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
• 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
• 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
• Тройник с выходом под углом 45 ° (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
• Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
• В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
• Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
• К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
• Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
• 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
• Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ? 15°; 15° ? 30°; 30° ? 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
• Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

• Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
• Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
• Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
• Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
• Особое внимание уделяется высоте дымохода над кровлей:

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

• В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
• Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

• В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.

термостойкий герметик, необходимый для монтажа дымохода

• Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

• Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 ? 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Коробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

Стартовый узел на внешней стене здания

• На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
• После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».

Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград оBя свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сендвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

Установка внутренней трубы «по конденсату»

• Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).

Соединительный узел двух элементов дымохода в разрезе

• Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном или наклонном положении на нужном расстоянии от поверхности здания.
• Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
• Заканчивается монтаж установкой конуса и требуемого оголовка.

Специальный хомут с проушинами для крепления растяжек

• При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.

Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

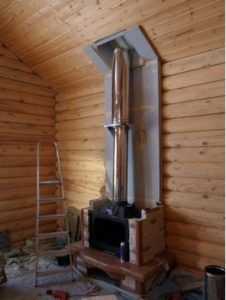

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

• Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.

Блок с задвижкой-шибером

• На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.

Стартовая заглушка надежно прикроет слой термоизолятора

• Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.

Вырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

• При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.

Иногда приходится слегка изменять направление дымохода

• Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.

Проем для прохода через кровлю

• При проходе трубы через кровлю вначале вырезается проем, как правило, прямоугольной формы.

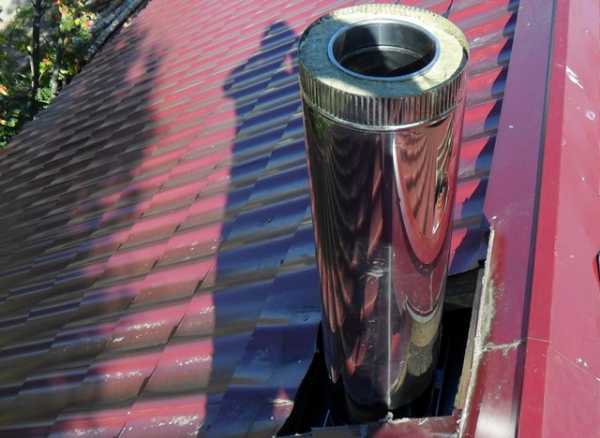

Сэндвич-труба пропущена через вырезанное окно

• Затем через это окно проводится очередной отрезок дымохода.
• Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши, или даже просто зафиксировав дымоход металлическими профилями.

Вариант фиксации трубы по центру кровельного проема

• Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.

Металлическая крыза с окапником

• Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.

Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т.п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

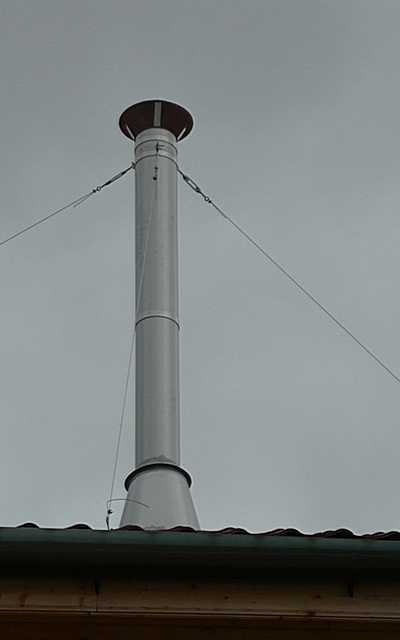

Законченный участок сендвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

kamburg.ru
