Узо как расшифровывается — Всё о электрике в доме

Что такое УЗО в электрике

Для чего устанавливают УЗО
Принцип действия
Где устанавливают
Как установить УЗО
Электромонтажные работы
Видео

УЗО — расшифровывается как устройство защитного отключения. основной функцией которого отсечка тока при его утечке на землю. Устройства защитного отключения обеспечивают защиту от поражения током, особенно в тех случаях, когда отсутствует возможность подключения к заземлению. Отключающая защитная аппаратура способна работать в однофазных и трехфазных сетях с переменным током 220 и 380В. Устройство заключено в корпус из негорючих ПВХ материалов и способно пропускать через себя токи различной величины.

Для чего устанавливают УЗО

Очень многие только слышали о том, что существуют устройства, специально предназначенные для защитного отключения. Сокращенно они называются УЗО. Полное представление о его работе можно получить, обладая хорошими знаниями электротехники. Однако понять общие принципы работы устройства, его специфические особенности вполне возможно и не имея специальных знаний. В большинстве квартир и частных домов УЗО ранее не использовались. Этим и объясняется отсутствие знаний об устройстве, назначении, особенностях эксплуатации данных приборов.

Каждое устройство защитного отключения представляет собой коммутационный электромеханический прибор. Основной функцией которого является автоматическое прерывание цепи, когда ток превышает установленное определенное значение. УЗО расшифровка в электрике, означает устройства защитного отключения. Они представлены большим количеством разнообразных моделей, в целом, обладающих одинаковой функциональностью и принципом работы.

УЗО очень эффективны при использовании в системе электробезопасности. Однако многие хозяева квартир и домов при самостоятельном монтаже проводки забывают о существовании защитных устройств и пренебрегают их использованием. УЗО защищает жизнь и здоровье человека от поражения электротоком в случае нарушения изоляции, а также при случайных контактах с неизолированными проводами и токопроводящими частями электрооборудования.

В отличие от автоматов. защищающих электропроводку от перегрузок и коротких замыканий, устройства защитного отключения обеспечивают безопасность людей. Своевременно реагируя и отключая напряжение при уходе тока «на землю». Как правило токовые утечки имеют небольшие значения, поэтому традиционные автоматы на них просто не реагируют.

Практически каждый человек подвергался воздействию слабых токов, возникающих в домашней сети. Несмотря на малое значение тока в 4-5 мА, человеческий организм его ощущает, например, при касании холодильника, стиральной машины и другой бытовой техники. С возрастанием силы тока возрастает и угроза жизни человека. Основной причиной подобного состояния считается нарушенная изоляция проводов. В результате ток начинает проходить непосредственно через корпус прибора, который оказывается под напряжением. Последствия касания к нему могут быть такими же, как и в случае соприкосновения с оголенным проводом. В момент касания возникает замыкание на землю, и далее, при отсутствии защитного заземления, человек получает удар током.

В настоящее время не во всех домах существует возможность заземления корпусов электроприборов и оборудования, поскольку это не предусмотрено схемой и конструкцией проводки. Поэтому для защиты от поражения током используются УЗО, устанавливаемые вместе с автоматическими выключателями, которые способны реагировать даже на слабые токи и своевременно отключать сетевое напряжение.

Принцип действия устройства защитного отключения

Принцип работы устройства защитного отключения основан на фиксации токовых утечек «на землю» и своевременном отключении напряжения при возникновении подобного состояния. При нормальном значении напряжения в сети, отсутствии утечек и скачков, сила тока на входе и выходе прибора будет одинаковой. Их отличие будет заключаться лишь в противоположном направлении. Определение самого факта утечки определяется по разнице значений входящего и выходящего тока.

При наличии токовой утечки, например, при пробое на корпус оборудования, человек, соприкасаясь с ним, превращается в своеобразный проводник тока на землю. В результате, значение тока, возвращающегося в УЗО по нейтральному проводу, снижается. К такой же ситуации приводит нарушение целостности изоляционного покрытия, возникающее в электроприборах и оборудовании.

Разница входного и выходного тока регистрируется трансформатором с кольцевым сердечником. Фазный и нейтральный проводники размещаются внутри трансформатора и выполняют функцию первичного витка обмотки. Подключение вторичной обмотки сердечника осуществляется к механизму, который размыкает контакты, разрывает цепь и предотвращает дальнейшее течение тока. При повреждении изоляционного покрытия, образование отводящего контура происходит независимо от того, касается человек токоведущих частей или нет. В любом случае устройство срабатывает и размыкает электрическую цепь. Это и есть ответ на вопрос: что такое УЗО в электрике.

Современные УЗО предназначены для работы в двухфазных и трехфазных сетях. Последний вариант отличается наличием системы слежения. Она контролирует и фиксирует изменения нагрузки, когда напряжение неравномерно распределяется по фазам. Исправление ситуации осуществляется путем восстановления симметрии в каждой из них.

Где устанавливают УЗО

Прежде всего установка УЗО предназначена для защиты групповых линий от избыточных нагрузок. Они представляют собой обычную электрическую проводку, включающую себя различные группы розеток, в которые подключаются бытовые приборы или производственное оборудование.

Использование УЗО обязательно в следующих случаях:

При отсутствии системы уравнивания потенциалов в том или ином помещении.
В помещениях с повышенной опасностью (кухни, ванные комнаты).
При наличии питающих розеток, установленных вне помещений.
В сооружениях с несущими элементами в виде металлических каркасов.
При наличии автоматов или предохранителей, со скоростью срабатывания выше, чем 0,4 секунды.

Устройства защитного отключения запрещено применять на линиях, от которых поступает питание к системам аварийного освещения или оповещения. При выборе УЗО следует обращать внимание на номинал, который должен быть выше номинала автоматического выключателя. В противном случае контакты устройства перегреются. Если в сети установлено сразу несколько автоматов, значение минимальной номинальной мощности УЗО рассчитывается, исходя из суммы номиналов всех автоматических выключателей.

Как установить УЗО

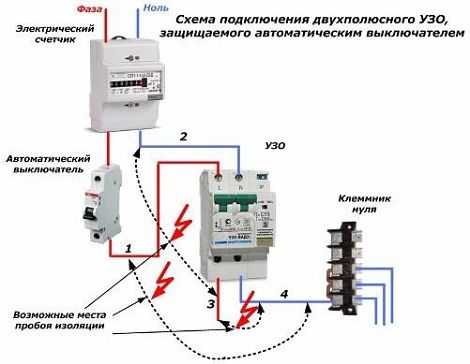

Существуют различные варианты подключения УЗО вместе с автоматическими выключателями. В одном из них одно устройство обеспечивают защиту нескольких групповых линий. Которое устанавливается на первом месте, а за ним устанавливаются автоматы. Эта простая схема широко используется в бюджетных щитках. Ее работу можно рассмотреть на примере аварийной ситуации, когда короткое замыкание произошло на одной из групповых линий. Ток будет проходить по маршруту от УЗО к групповому автомату, далее по кабелю к розетке. Считается, что в данной ситуации УЗО должно сгореть под действием тока короткого замыкания, поскольку автомат установлен после прибора и не способен защитить от высокого тока и напряжения.

В другом варианте линия защищена одним автоматом и одним УЗО, причем автоматический выключатель устанавливается на первом месте. Если предположить, что в розетке произошло короткое замыкание, то путь тока будет проходить от автомата к УЗО и далее по кабелю к розетке. Есть мнение что в данной ситуации наступает срабатывание автомата и таким образом пресекается разрушающее действие тока. Однако по схеме ток все-таки доходит до розетки. Получается, что независимо от места расположения, УЗО не выйдет из строя по нескольким причинам.

Защитное устройство остается целым так же как и провода, подключенные к розетке. Под действием короткого замыкания возникает высокая температура, от которой изоляция проводов и корпуса приборов начинают плавиться. Тем не менее, для этого нужно определенное время, в течение которого срабатывает автоматический выключатель и дальнейший процесс разогрева прекращается. Нет разницы где его подключать, до или после автомата. Выбор того или иного варианта связан лишь в удобством монтажа.

Большое значение имеет правильный выбор номинала защитного устройства, чтобы исключить его выход из строя в результате перегрузок. На корпусе каждого УЗО обозначен номинал, то есть величина максимально длительного тока, который может протекать через него без какого-либо вреда. Контакты прибора своевременно обесточивают линию в случае возникновения в ней утечки. Не допускается прохождение через контакты тока, превышающего номинальное значение, поскольку это вызовет их разогрев, плавление корпуса и другие повреждения. В связи с этим УЗО защищается с помощью автоматического выключателя, срабатывающего от перегрузок раньше, чем будет причинен вред устройству.

Для наиболее эффективной защиты УЗО от перегрузок его номинал должен выбираться на одну ступень больше, чем у защищающего автомата. Например, если номинал автоматического выключателя составляет 16А, то устройство защитного отключения должно иметь номинал 25А. Такой запас по току необходим для исключения протекания через УЗО повышенного тока, прежде чем произойдет срабатывание автомата от перегрузки.

Электромонтажные работы

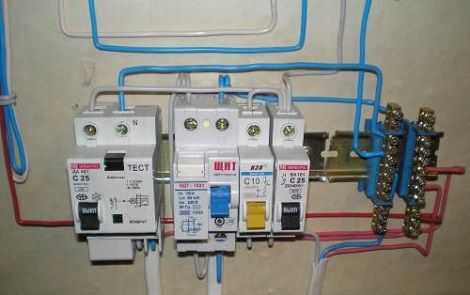

Практическая установка УЗО в электрическую цепь квартиры не вызывает каких-либо затруднений. Непосредственное подключение осуществляется на DIN-рейке, которая может быть встроена в щиток или расположена отдельно. Она оборудована специальными перфорированными отверстиями, куда вставляются защелки прибора. На корпусе имеется маркировка верхних и нижних клемм фазного и нулевого проводов. В соответствии со схемой подключение вводного силового кабеля осуществляется сверху, а нагрузок – снизу.

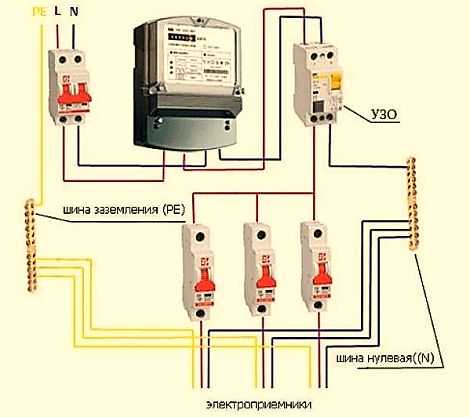

Порядок подключения защитного устройства:

Вводный автоматический выключатель подключается к силовому кабелю наружной сети. Данный прибор выбирается по максимальному току в соответствии с нагрузками, предусмотренными для конкретной квартиры.

Далее устанавливается электросчетчик для регистрации расхода электроэнергии и передачи напряжения на защитное устройство.
В верхние клеммы УЗО подключаются кабели от счетчика – фаза и ноль, к нижним клеммам подключаются кабели нагрузки. Порядок подключения должен соблюдаться, в противном случае защитное устройство не будет работать.
К оборудованию повышенной мощности подключаются отдельные автоматические выключатели.

Другая схема предполагает подключение УЗО в электрике в двухфазную цепь. Работа устройства обеспечивает своевременное отключение оборудования в случае утечки тока на корпус. Практически такую же функцию выполняет и заземление, предотвращающее прохождение тока через участки, не предназначенные для этого. Таким образом, УЗО и система заземления выполняют обесточивание приборов различными способами, а в некоторых ситуациях они дополняют друг друга. Основным преимуществом УЗО является возможность использования его в старых зданиях, где до сих пор используются двухфазные цепи, а заземляющий провод отсутствует. Подключение УЗО в электрощитке зависит от схемы и разводки домашней сети.

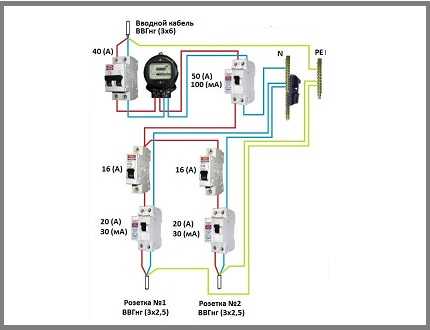

В одном из вариантов применяется одноуровневая защита с использованием одного УЗО. Для этой цели подбирается аппарат с высокой мощностью, в расчете на нагрузку от всех имеющихся потребителей. Применяется следующая схема подключения: с выхода УЗО проводник подключается к автоматам, после чего он разводится на розетки и приборы освещения. Эта простая и компактная схема имеет существенный недостаток: в случае неисправности УЗО или автомата подача электричества в квартиру прекращается. Как правило, одноуровневая защита устанавливается для отключения какого-то одного потребителя (стиральной машины или бойлера).

УЗО — аббревиатура, способная спасти от короткого замыкания

Каждый человек хотя бы раз сталкивался с термином «УЗО». Это аббревиатура обозначает устройство защитного отключения. При этом не каждый человек понимает, что это такое и какие принципы лежат в основе работы данного устройства. Также важным для многих является вопрос, устанавливается устройство в обязательном порядке и от чего УЗО защищает .

Что такое УЗО в электрике и для чего оно нужно?

Следует отметить, что применение данного устройство является достаточно новым явлением, которое получило широкое применение лишь несколько лет назад. Буквально 20 лет назад при строительстве домой, и прокладки схемы электрического питания квартир и прочих помещений УЗО не предусматривалось. При этом ни строители, ни сами хозяева квартир не стремились спешить установить защитный агрегат. Это большое упущение. Чтобы доказать это, следует знать, что такое УЗО и каково его предназначение.

Многие противники установки УЗО ссылаются на то, что имеющийся в электрическом щитке автоматический выключатель уже работает на отключение электричества в случае перегрузки в общей сети и, таким образом, способствует защите сети. Автомат работает на размыкание сети, которая подает напряжение к источнику потребления, тем самым позволяя избежать возгорания при перегрузке или коротком замыкании.

УЗО, которое расшифровывается как устройство защитного отключения, предотвращающее от перегрузки не только саму сеть, но также служит для защиты человека от поражения электрическим током. УЗО — это вид быстродействующей защиты, которая реагирует на замыкание фазы на корпус, землю или прикосновение человека.

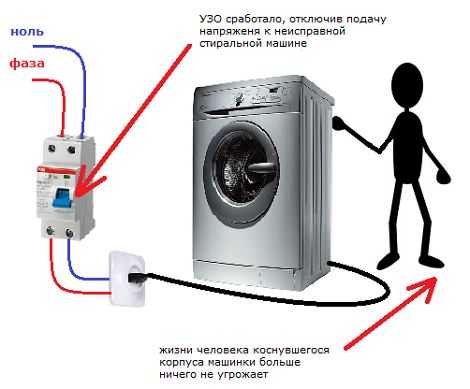

Для лучшего понимания можно обратиться к примеру. Каждое бытовое устройство, применяемое в ежедневной жизни человеком, имеет конечный срок эксплуатации. По мере изнашивания существует отличная от нуля вероятность повреждения изоляционных участков бытового прибора. В данном случае электрический ток может начать свое движение не по контуру, а перекидываться на корпус, а в дальнейшем на землю. При этом проводником тока в описанном случае является сам человек, соприкасающийся с неисправным оборудованием, на корпус или отдельные части которого действует электрический ток. В качестве проводника выступает не только человек, а также части здания или коммуникационные линий. В бытовых условиях получить удар электрическим током можно не только касаясь оголенного провода или ковыряясь в розетке, но просто пользуясь привычными приборами. Во избежание этого было придумано УЗО.

Описание принципа работы УЗО

Основой работы защитного устройства является фиксация утечки тока «на землю» и отключение напряжения в случае возникновения подобной ситуации. Сам факт утечки фиксируется по значениям разницы выходящего из УЗО тока и поступающего на него через нейтральный провод. Если напряжение в сети находится в пределах нормы и не наблюдается скачков и утечек, то входящий и исходящий ток равны по силе и отличаются исключительно противоположным направлением.

В случае если происходит утечка в виде, например, пробоя на корпус устройства, человек при соприкосновении становится проводником тока на землю, что приведет к снижению возвращающегося по нейтрали в УЗО тока. Аналогичная ситуация возникает при нарушении целостности изоляционного покрытия в приборе или оборудовании.

Разницу между токами на выходе и входе регистрирует трансформатор с кольцевым сердечником. Провод, который является фазой и нейтральный провод находятся внутри трансформатора и являются первичным витком обмотки. Вторичная же обмотка сердечника подключена к механизму, задачей которого является размыкание контактов, прерывая цепь и предотвращая протекание тока. В случаях, если повреждается изоляционное покрытие, отводящий контур образовывается даже без участия человека, но при такой ситуации устройство защиты также срабатывает, приводя к размыканию цепи.

Современная электрика предлагает УЗО как для двухфазной электрической цепи, так и для трехфазных вариантов. Последние отличаются наличием системы слежения за изменением нагрузки, заключающимся в неравномерном распределении напряжения по фазам. В таком случае устройство защиты сработает для восстановления симметрии.

Где устанавливается УЗО?

Устройство защитного отключения устанавливается для защиты групповых линий от избыточной нагрузки. Групповые линии, по-простому, обычная электрическая проводка, включающая в себя систему розеток, которые служат для подключения бытовых приборов или производственного оборудования. Устанавливать УЗО необходимо:

в помещениях, где отсутствует система уравнивания потенциалов;
в квартирах или помещениях, где питающие розетки находятся вне помещения или же располагаются в помещениях, относящихся к опасным;
в сооружениях, где несущими элементами служат металлические каркасы;
в тех помещениях, где имеющиеся предохранители или автоматические выключатели не обеспечивают скорость срабатывания в 0,4 секунды.

При этом запрещается применять устройства защиты на тех линиях, которые служат для питания устройств аварийного оповещения или освещения.

Для установки УЗО лучше всего воспользоваться услугами профессионального электрика. При этом следует знать, что устройство защиты допускается устанавливать как перед автоматом, так и после него. Это связано с тем, что современные УЗО гарантируют отключение за 0,2 секунды, что является намного быстрее той скорости, которую предполагает автомат. Поэтому при КЗ или перегрузке не произойдет оплавления проводов или корпусов защитных устройств, поскольку УЗО разомкнет цепь намного быстрее.

Единственное, что следует учитывать при выборе защитного устройства — его номинал, который должен быть выше номинального напряжения автоматического выключателя. Равность номинала приведет к перегреву контактов УЗО. При этом, если в сети присутствует сразу несколько автоматов, то минимальная номинальная мощность будет рассчитываться по сумме номиналов всех автоматов.

Дополнительные материалы:

Использование газовых генераторов в частном доме
Первые атомные электростанции и их роль в развитии ядерной энергетики
Самые крупнейшие атомные электростанции мира и России

Расскажем про УЗО: что это такое и как работает

В наш век высоких технологий люди со всех сторон окружены огромным количеством приборов и устройств, работающих при помощи электроэнергии. А чем больше их число, тем выше вероятность поражения человека электрическим током. Во избежание этого было изобретено УЗО. Что это такое и для чего нужно, мы подробно расскажем в этой статье.

Назначение

Устройство защитного отключения (УЗО) предназначено для дифференциальной защиты человека от поражения электрическим током при касании корпуса электрооборудования (бытовых электроприборов), который при нарушении изоляции оказался под напряжением.

Когда УЗО срабатывает

Продолжим рассказ об УЗО. Что это такое и как работает? Через человека, прикасающегося к находящемуся под напряжением корпусу электроприбора, начинает протекать электрический ток. Когда он достигает величины 30 мА, происходит отключение УЗО. В результате этого напряжение автоматически отключается от поврежденного оборудования. При этом человек ничего не чувствует, так как болезненные ощущения возникают при гораздо больших токах (от 50 мА). Смертельным для человека является ток в 100 мА.

Из чего состоит УЗО

Устройство защитного отключения включает в себя трансформатор тока, исполнительный механизм (реле и система ломающихся рычагов), схему самотестирования. Более совершенные устройства содержат в своей конструкции систему электромагнитной и обратнозависимой от величины тока отсечки (защита от токов короткого замыкания и от перегрузки).

Принцип работы УЗО

Что это такое? Каким образом это устройство приводится в действие? Сейчас расскажем обо всем этом максимально подробно. В основу действия УЗО заложен принцип работы трансформатора тока (ТТ). Фазные и рабочий нулевой проводники проходят через трансформатор тока. При нормально действующем оборудовании (с неповрежденной изоляцией) величины токов, протекающих по ним, равны по величине, но обратны по направлению. В результате этого они индуцируют магнитные потоки в обмотке ТТ, одинаковые по величине, но обратные по направлению, которые полностью компенсируют друг друга (на концах вторичной обмотки ТТ отсутствует напряжение). При нарушении изоляции оборудования часть тока фазного проводника утекает на землю через заземляющий проводник (если корпус прибора заземлен) или через человека, прикоснувшегося к этому электроприбору. В результате этого величина тока, протекающего по нулевому рабочему проводнику, становится меньше идущего по фазному. Это приводит к тому, что магнитные потоки в обмотке трансформатора становятся разными по величине. В результате на концах обмотки ТТ появляется напряжение. Через реле, подключенное к ним, начинает протекать ток. При достижении разницы величин в 30 мА срабатывает реле, приводящее в действие систему ломающихся рычагов. Оборудование отключается.

Включение УЗО

Оно производится только после выявления и устранения неисправности электрооборудования, приведшей к срабатыванию устройства, путем нажатия на взводящие рычаги.

Заключение

В этой статье мы достаточно подробно познакомили вас с УЗО: что это такое, как работает и для чего применяется. Надеемся, эта информация вам пригодится.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Источники: http://electric-220.ru/news/chto_takoe_uzo_v_ehlektrike/2017-03-08-1195, http://madenergy.ru/stati/chto-takoe-uzo-v-ehlektrike.html, http://fb.ru/article/123551/rasskajem-pro-uzo-chto-eto-takoe-i-kak-rabotaet

electricremont.ru

Узо в электрике что это

Что такое УЗО в электрике

Для чего устанавливают УЗО
Принцип действия
Где устанавливают
Как установить УЗО
Электромонтажные работы
Видео

Для чего устанавливают УЗО

Принцип действия устройства защитного отключения

Где устанавливают УЗО

Использование УЗО обязательно в следующих случаях:

При отсутствии системы уравнивания потенциалов в том или ином помещении.
В помещениях с повышенной опасностью (кухни, ванные комнаты).
При наличии питающих розеток, установленных вне помещений.
В сооружениях с несущими элементами в виде металлических каркасов.
При наличии автоматов или предохранителей, со скоростью срабатывания выше, чем 0,4 секунды.

Как установить УЗО

Электромонтажные работы

Порядок подключения защитного устройства:

Вводный автоматический выключатель подключается к силовому кабелю наружной сети. Данный прибор выбирается по максимальному току в соответствии с нагрузками, предусмотренными для конкретной квартиры.
Далее устанавливается электросчетчик для регистрации расхода электроэнергии и передачи напряжения на защитное устройство.
В верхние клеммы УЗО подключаются кабели от счетчика – фаза и ноль, к нижним клеммам подключаются кабели нагрузки. Порядок подключения должен соблюдаться, в противном случае защитное устройство не будет работать.
К оборудованию повышенной мощности подключаются отдельные автоматические выключатели.

Электрика в жилье и на предприятиях оборудуется проводкой в изоляционной оболочке и нагрузкой (электроустановками и приборами), части и механизмы которой тоже имеют изоляцию. УЗО в электрике — это устройство защитного отключения, главная задача которого — обезопасить человека или животное от поражения электротоком при незначительных повреждениях изоляции электрооборудования и фазных токоведущих проводников. При нарушении изоляции ток «утекает» по металлическим корпусам приборов или токопроводящим элементам дома, квартиры или производственного цеха, кабинета. УЗО реагирует на превышение определенного значения этого тока утечки мгновенным автоматическим отключением всех фаз поврежденного участка цепи или всей контролируемой сети.

УЗО для защиты человека должно быть достаточно чувствительным — величина тока отсечки в этом случае не более 30 мА. Также установка УЗО обеспечит защиту помещения от возникновения пожара из-за утечки тока, вызванной изношенностью изоляции проводов или некачественными соединениями. Для такой защиты применяется аппарат с током отсечки 100 мА, 300 мА, 500 мА. Как только в цепи случится существенная токовая утечка, устройство отсечет энергоснабжение всего здания, тем самым купируя возможность короткого замыкания и последующего искрения и появления пламени.

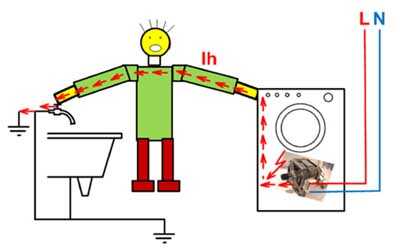

Чем опасен для человека ток утечки

В отличие от выключателей автоматических, срабатывающих при коротких замыканиях или перегрузках в сети, УЗО осуществляет отключение питания от нагрузки при возникновении токов утечки. Их величина мала, поэтому обычные автоматы такие токи «не замечают». Но их воздействие опасно для человека. Например, при касании проводника, по которому проходит электроток 0,3 мА, человек чувствует что-то типа укуса муравья, при токе 15 мА от проводника уже будет сложно оторваться. А «утекающий» ток в 40 мА скует судорогами тело человека и диафрагму при касании поврежденного проводника. При возникновении такого тока высока вероятность попадания человека под напряжение, иногда немалое, оно может достигать и 220 В. Наверное, многие на себе чувствовали, как неприятно бьет током от работающей в ванной комнате стиральной машины.

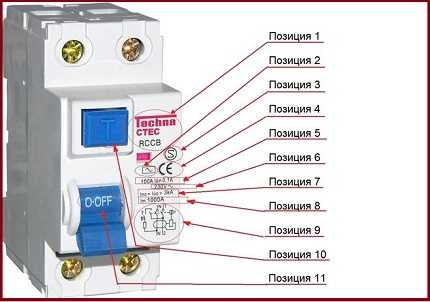

Типы УЗО и базовые технические параметры

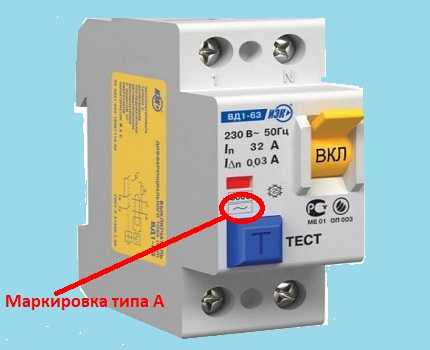

УЗО типа AC реагирует на утечку переменных синусоидальных токов, а устройство типа А — на утечку токов синусоидальных и пульсирующих постоянных. Источниками последних являются работающие телевизоры, магнитофоны, стиральные машины, факсы, регуляторы освещения, компьютеры. Установка защитного устройства типа А подходит для нагрузок, содержащих в своих схемах тиристоры, выпрямители. Аппарат типа В, применяющийся в промышленности в электроустановках с питанием смешанного вида, «распознает» утечку тока переменного, выпрямленного и постоянного. Селективное УЗО типа S отключается с задержкой по времени. Такой аппарат чаще монтируют во вводном щите для защиты от потенциального пожара. Устройство типа G, тоже селективное, используется для индивидуальной противопожарной защиты отдельных устройств. УЗО бывают электромеханическими, электронными, одно-, двух-, трех- и четырехполюсными. Существуют классификация по способу установки и по другим характеристикам.

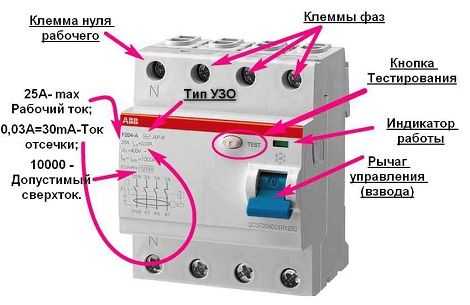

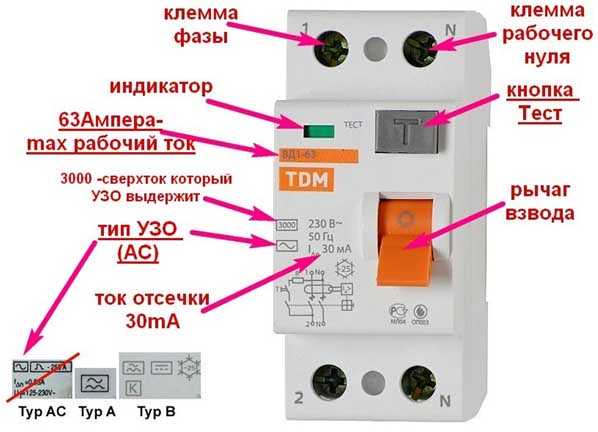

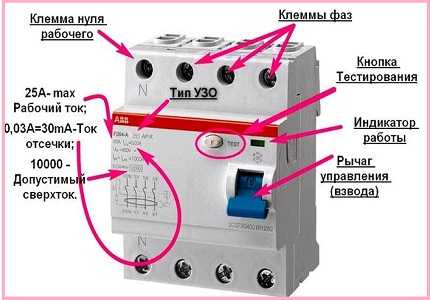

Главными параметрами защитного аппарата являются номинальные величины:

• тока нагрузки, в амперах — это максимальная величина, при которой у устройства длительное время сохраняется работоспособность. Ряд номиналов с некоторым шагом укладывается в промежуток от 10 до 125 А;
• тока отключающего (отсечки, срабатывания, утечки), в миллиамперах. Данный параметр указывает на величину тока, при которой аппарат должно сработать при заданных условиях. Номинал данного параметра выбирается из ряда: 6, 10, 30, 100, 300, 500 мА. По нормам, УЗО должно реагировать в диапазоне (0,5 – 1) х ток утечки. Например, устройство на 30 мА сработает от тока 15–30 мА;
• времени срабатывания (в миллисекундах) — при напряжении 230 – 380 В эта величина не должна превышать 0,2-0,3 мс.

Критерии выбора УЗО

Монтируется аппарат в электроустановках различного функционала вместе с предохранителями или автоматами, которые обеспечивают ему защиту от перегрузок. УЗО может включаться в цепь различных электрощитов, в щитках квартирных и на этажах, для защиты отдельных устройств.

Выбор УЗО по току отсечки осуществляется, исходя из положений:
• для безопасности человека в электрике жилых и подсобных помещений с нормальной влажностью подходят аппараты на 30 мА;
• для влажных пространств ванных, душевых, бассейнов, бань, саун, для детских комнат, электрика которых питается от отдельной линии, целесообразно ставить УЗО на 10 мА;
• для защиты от пожара, вводного кабеля (в некоторых случаях), для разводки щита берутся во внимание номиналы в 100, 300 или 500 мА. Такой аппарат не предназначен для защиты человека, так как опасным для здоровья считается ток уже от 50 мА;
• для исключения ложных срабатываний на групповые цепи ставится УЗО на 30 мА;
• для одиночных нагрузок, стиральной машины или электроплиты, подходит номинал по току срабатывания в 10 мА;
• на одиночные приборы, функционирующие в электрике помещений с высокой влажностью, очень желательна установка УЗО на 10 мА.

Надо отметить, что УЗО — нужный в электрике квартиры или производства аппарат, но это лишь дополнительное средство защиты. Он — не панацея в авариях, которые не связаны с токовой утечкой. Установка УЗО, конечно, существенно повышает степень безопасности приборов, но не исключает возгорания или поражения человека при коротком замыкании между нейтралью и фазами. Устройство защитного отключения на это событие никак не отреагирует. Не «заметит» аппарат и одновременного касания человеком проводников фазы и нуля, находящихся под током.

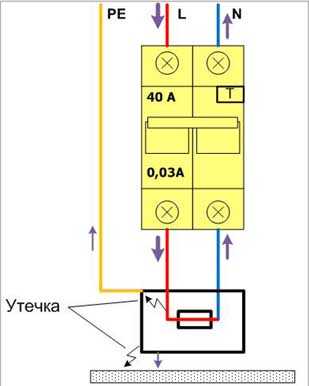

Принцип работы устройства

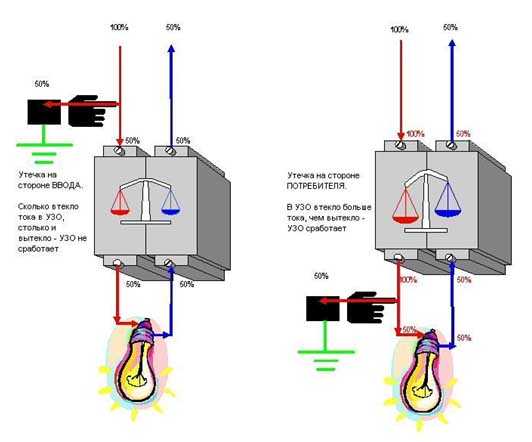

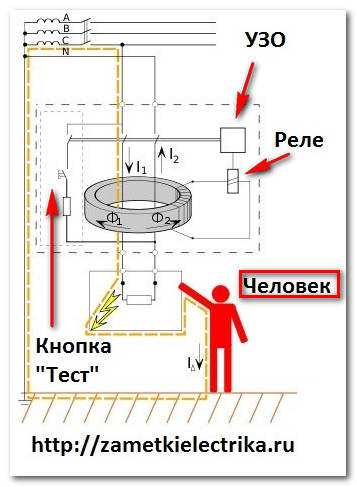

Простой алгоритм работы аппарата базируется на сравнении силы токов «втекающего» в измерительный трансформатор УЗО по одним проводникам и «вытекающего» по другим. Если тока выходит столько же, сколько вошло в устройство, — отключения не произойдет. А если часть тока утекает по другому пути и в другое место, то аппарат отключит от питания защищаемую нагрузку. Внутри УЗО имеется трансформатор тока с тремя обмотками. Две из них — первичные обмотки, включенные встречно, а третья — управляющая. У однофазного устройства первая обмотка образована фазным проводником, в ней течет ток к потребителю. Вторая обмотка образована нулевым проводом, в ней идет ток от потребителя.

Схема подключения УЗО

В нормальном режиме токи в первой и второй обмотках равны и противоположно направлены. Поэтому наводимый ими в сердечнике трансформатора магнитный поток — нулевой. А когда, например, случился пробой изоляции на корпус нагрузки (бытового прибора), то по фазному проводнику будет протекать сумма токов нагрузки и утечки. Разные токи в первичных обмотках проводников фазного и нулевого создают суммарный магнитный поток, отличный от нуля. Во вторичной обмотке наводится напряжение. При достижении в ней заданной пороговой величины тока произойдет срабатывание УЗО. В результате на нагрузку, находящуюся под защитой устройства, перестанет поступать электропитание.

Соответственно, если человек коснется открытых токопроводящих частей или корпуса прибора, на который пришелся пробой изоляции, ток утечет через человеческое тело на землю. Возникший в УЗО в обмотке управления трансформатора ток даст команду на срабатывание реле — цепь питания прервется. Для проверки исправности аппарата на нем нажимают кнопку «Тест»: принудительно вызывается разность токов. Если аппарат в рабочем состоянии, он должно отключиться. А если он при проверке не отключается, его ремонтируют или заменяют.

Что такое УЗО в электрике

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое узо, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек. Для того чтобы получить полное представление о том, что такое узо в электрике. о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает. Если говорить языком принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха. Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем. очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике. – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает? Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю. Что понимается под выражением утечка тока?

Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.

Для чего устанавливают устройства защитного отключения

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов. они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления. то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке. Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

Так, что такое узо? – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Где устанавливается УЗО

УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током.

В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.

Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.

Надо отметить тот факт что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает. А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.

Надеюсь, данная статья помогла вам разобраться с вопросом, что такое УЗО в электрике. Если будут вопросы пожалуйста обращайтесь в комментариях, с удовольствием отвечу.

Источники: http://electric-220.ru/news/chto_takoe_uzo_v_ehlektrike/2017-03-08-1195, http://mirotdelka.ru/elektrika/chto-takoe-uzo-v-elektrike.html, http://electricvdome.ru/uzo/chto-takoe-uzo-v-elektrike.html

electricremont.ru

Автомат узо что это такое

Что такое УЗО в электрике

Для чего устанавливают устройства защитного отключения

Где устанавливается УЗО

Главная
Выключатели и розетки

Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

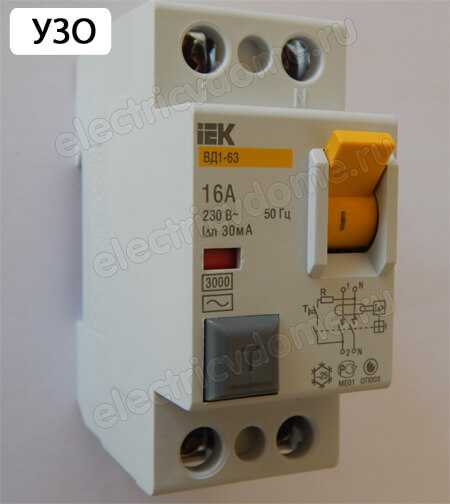

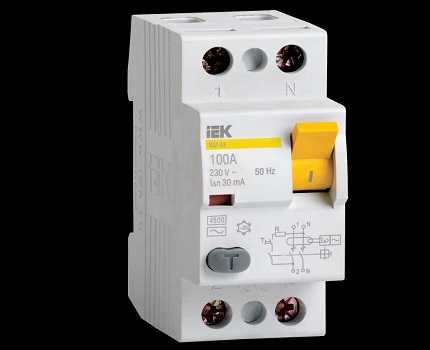

Устройство защитного отключения (УЗО) – отключит электричество, если вы коснетесь рукой оголенного провода, если изоляция кабеля начнет «пробивать». Но оно совершенно не защитит проводку от короткого замыкания или перегрузки для этого нужен автоматический выключатель (автомат). Дифавтомат объединяет в себе функции узо и автомата. Что выбирать, узо + автомат или дифавтомат и как их отличить?

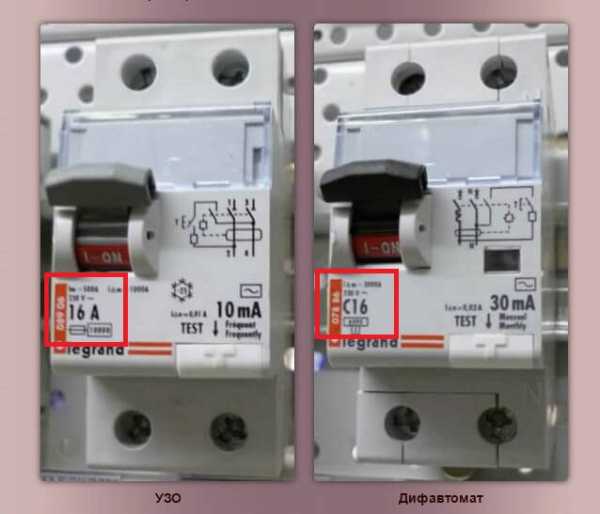

Как отличить УЗО от дифавтомата

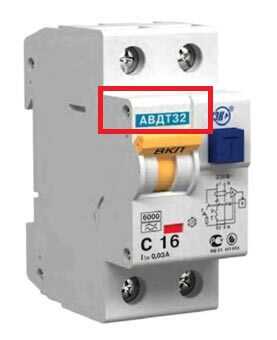

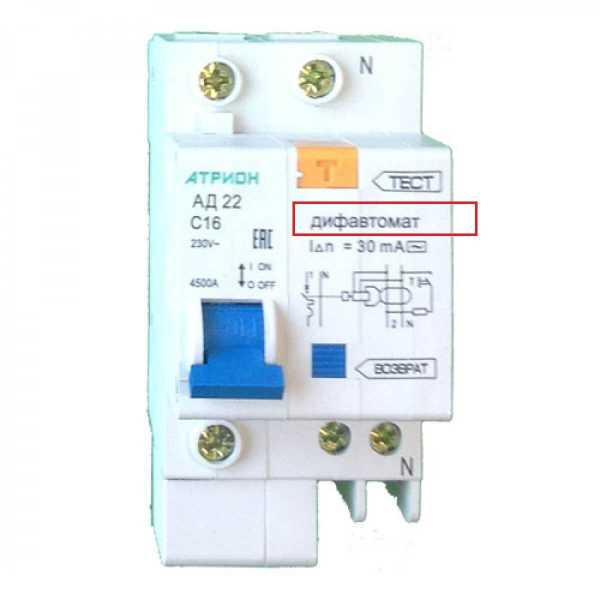

Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»

Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.

Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.

Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.

Подключение

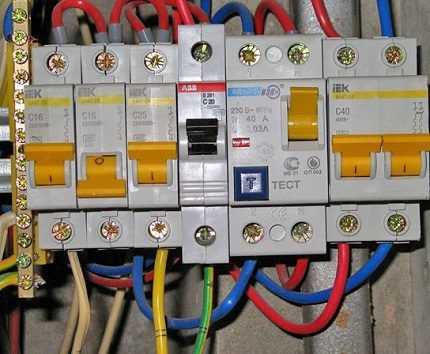

В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

Схема подключения УЗО и автомата в щитке

В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

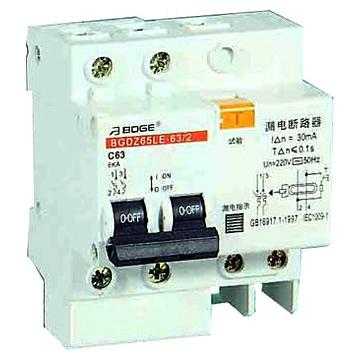

Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

Контур розеток;
Контур освещения;
Проточный водонагреватель;
Электроварочная панель;
Электродуховка;
Кондиционер.

Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

УЗО с автоматами

А теперь решим ту же задачу с использованием дифференциальных автоматов:

Дифавтоматы на рейке

Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

Давайте подсчитаем, сколько денег придется потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:

Подсчет стоимости оборудования УЗО+автоматы

Теперь такие же подсчеты сделаем для использования дифавтоматов:

Подсчет стоимости дифавтоматов

Получается, что использовать дифавтоматы в три раза дороже, чем связку УЗО + автоматы.

Какой бы ни была надежной техника – со временем она ломается. В случае с УЗО, автоматами и дифавтоматами – ремонтировать сами устройства нет смысла – их меняют целиком. В случае поломки автомата, стоимость замены будет 2.15$ + услуги электрика.

Внутри корпуса дифавтомата находится такой же электромагнитный и температурный автомат. В пределах одного производителя качество деталей идентичное, следовательно вероятность поломки автоматического выключателя за 2.15$ такая же, как и дифавтомата за 31$. Следовательно, преимущество, опять же, за связкой УЗО + автомат.

Что выбрать, УЗО или дифференциальный автомат?

Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:

Дешевле;
Экономит место на DIN-рейке ;

Но эти преимущества проявляются только при формировании простой схемы, где используется только один выключатель в щитке. Что случается очень редко. В остальных случаях использовать связку автомат + УЗО лучше дифференциального автомата.

Видео. Преимущества УЗО и дифавтоматов.

В ролике наглядно показаны отличия подключения УЗО+автомат и дифавтомата, рассказаны плюсы и минусы обоих решений.

Никакого смысла покупать ДИФ автомат не вижу. Стоят дороже, а функции выполняют хуже. На своих объектах устанавливаю только УЗО+автомат. Надежнее и дешевле получается. Да и в ремонте проще

ALEX, ДИФ автоматы нужны для экономии места в щитке при определенных условиях. Есть еще автоматы со специальным табло и горящими веселыми лампочками.

ALEX, судя по ценам в инете ДИФ автомат дешевле, чем УЗО+автомат.

Vasiliy, ты статью почитай. Там в таблице все расписано. Если брать один ДИФ и одно УЗО+автомат, то действительно дороже получается, но в целом, если собирать рейку, то получится в 3 раза дешевле.

Какую цель Вы преследуете при установке дифференциального автомата или устройства защитного отключения?

Оставить комментарий Отменить ответ

Преимущества диф-автоматов ABB перед конкурентами Инструмент для отверстия под розетку и порядок выполнения работ Что надо знать, чтобы правильно, надежно и безопасно подключить двухклавишный выключатель? Встроенные в столешницу розетки – отличный способ экономии места Встроенные в столешницу розетки очень функциональны и не нарушают

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

Power Bank с солнечной батареей — расчет на безграмотность
Ремонт стабилизаторов Ресанта — тонкости и рекомендации
Почему стоит выбирать водонагреватель с сухим тэном

«Электрика в доме»

Учимся отличать УЗО от дифференциального автомата – 4 внешних признака

18.04.2016 1 комменатрий 14 874 просмотров

Очень часто неопытные электрики и домашние мастера не знают, как определить, что стоит в щитке – УЗО или дифавтомат. В результате ошибочно можно думать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле, от первой небезопасной ситуации защита не предусмотрена, т.к. в щитке стоит обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие между двумя этими аппаратами, но и расскажем, как отличить УЗО от дифавтомата визуально.

Различие по функциям

Вкратце расскажем, чем устройство защитного отключения отличается от дифференциального автоматического выключателя. Все достаточно просто:

УЗО срабатывает только тогда, когда в цепи обнаруживается ток утечки.
Дифавтомат включается в себя функции устройства защитного отключения + автоматического выключателя. Итого, дифференциальный автомат срабатывает не только во время утечки тока, но и при коротком замыкании, а также перегрузки сети.

В этом основное функциональное отличие между двумя аппаратами. Узнать, что лучше поставить УЗО или дифавтомат. вы можете в нашей соответствующей статье. Сейчас мы расскажем, как по внешнему виду отличить их.

Визуальная разница

Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.
Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.
Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:
Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему. На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.

Дополнительно рекомендуем посмотреть видео, на котором наглядно показывается, как по внешнему виду определить, что установлено в электрощите:

Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!

Будет интересно прочитать:

Источники: http://electricvdome.ru/uzo/chto-takoe-uzo-v-elektrike.html, http://electricadom.com/chem-otlichayutsya-uzo-i-differencialnye-avtomaty.html, http://samelectrik.ru/uchimsya-otlichat-uzo-ot-differencialnogo-avtomata.html

electricremont.ru

принцип работы, устройство, виды и маркировка + для чего нужно УЗО

Любая электрическая сеть должна иметь устройство защиты, но, что такое УЗО и какой принцип его действия знает далеко не каждый.

Расшифровка аббревиатуры выглядит так – устройство защитного отключения. Этот электрический низковольтный аппарат предназначен для выключения защищаемого участка цепи при создании дифференциального тока, превышающего номинальное значение для этого прибора.

Содержание статьи:

Предназначение аппарата защиты

Устройство контура заземления УЗО является РЕ-проводником нейтральных токопроводящих корпусов или деталей электрических механизмов с сопротивлением не выше 4 Ом.

При возникновении тока утечки указанные элементы оборудования могут быть под напряжением, что представляет опасность для жизни человека и животных при соприкосновении с ними, а также для имущества в целом.

Спасти от получения электротравм — призвание обзорных аппаратов. При обнаружении тока утечки они отключают напряжение.

Наибольшая опасность кроется в том, что такие нарушения в цепи являются невидимыми и в редких случаях ощутимыми, когда при касании к прибору можно почувствовать легкий удар током.

Основной причиной этого явления служит нарушение изоляционного слоя проводки. Неконтролируемые процессы могут нанести большой вред, поэтому защитное оборудование обретает большую популярность в бытовых условиях.

Воздействие токопроводящих сетей на человеческий организм может обернуться плачевными последствиями. Эта проблема была решена с помощью контрольно-измерительных приборов УЗО, относящихся к защитному сегменту. Основные требования по монтажу и использованию описаны в МЭК 60364

УЗО получило наибольшее распространение в сетях с переменным током и заземлением нейтральной линии, а также с показателями напряжения до 1 кВт в формате бытового электроснабжения.

Конструктивное исполнение УЗО

Опциональные особенности защитного механизма помогут разобраться в принципе действия УЗО, а именно воспроизводимую реакцию аппарата на утечку тока.

К ключевым рабочим узлам относятся:

трансформаторный дифференциальный датчик;
пусковой орган — механизм, разрывающий некорректно функционирующую электроцепь;
электромагнитное реле;
контрольный блок.

К датчику подключены встречные обмотки – фаза и ноль. При нормальном режиме работы сети, эти полупроводниковые элементы образуют в сердечнике магнитные потоки, имеющие противоположное направление по отношении друг к другу. За счет этого магнитный поток равен нулю.

Трансформатор состоит из замкнутого стального сердечника, на который надеты две катушки: первичная – подключена к источнику переменного тока, вторичная – подсоединена к нагрузке. Во сколько раз трансформатор увеличивает напряжение переменного тока, во столько же раз уменьшается сила тока

Ко вторичной обмотке, намотанной на магнитопровод трансформатора, подключено реле электромагнитного типа. Если в сети соблюдены стандартные условия работы, оно не задействовано.

При возникновении утечки тока вся работа кардинально меняется. Фазный и нейтральный проводники начинают пропускать разные величины тока. Теперь силовое значение и направление магнитных потоков на сердечнике трансформатора также будут иметь различные параметры.

Во вторичных витках появляется ток и при достижении заданных значений, воспроизводится срабатывание электромагнитного реле. Оно подсоединено в паре с механизмом расцепления. Эта связка в нужный момент реагирует и расцепляет электросеть.

Согласно требованиям пожарной безопасности контрольные проверки устройства дифференциальной защиты производятся регулярно, не менее одного раза в месяц. Для этого на приборе есть специальная кнопка «ТЕСТ»

Проверочный узел представлен механизмом сопротивления — определенная нагрузка, подключенная в обход дифференциального датчика. Этот элемент имитирует утечку тока и таким образом производится проверка работоспособности аппарата.

Принцип действия/работы УЗО состоит в следующем: подача тока с фазной линии на контрольное сопротивление и после этого — на нейтральный провод, минуя датчик.

Таким образом создаются условия разных показателей тока на входе и выходе прибора. Этот дисбаланс и должен привести к запуску узла отключения.

В зависимости от разработчиков, схемотехническое устройство может разниться, однако принцип, используемый в работе УЗО, будет идентичный у всех моделей.

Принцип срабатывания защитного механизма

Рассмотрим, для чего нужно использовать УЗО. Функционирование защитного прибора основано на измерительном методе.

Фиксируются входящие и выходящие параметры протекающих через трансформатор токов. Если первое значение больше, чем второе, это означает, что в электроцепи происходит утечка тока и прибор воспроизводит отключение. Если параметры идентичны, устройство не срабатывает.

В двухпроводной системе дифференциальное устройство не срабатывает, если по проводам фазы и нейтрали проходит ток, одинаковой силы. Если есть разница в этих величинах, значит в сети изоляционный пробой и защитный механизм отключит поврежденный участок

Для лучшего понимания, рассмотрим, как будет работать УЗО в бытовом распределительном щитке с двухполюсной системой.

К верхним клеммным блокам подключен входной двухжильный провод (фаза и ноль). К нижним клеммникам подсоединены фаза и ноль, проложенные до участка нагрузки, например, к розетке питания бойлера. Защитное заземление бойлерного блока будет выполняться кабелем, минуя УЗО.

При стандартном рабочем режиме, передвижение электронов выполняется по линии-фаза от входящего кабеля на электрический нагреватель бойлера, протекая через прибор дифференциальной защиты. Назад они перемещаются на землю опять-таки через УЗО, однако по линии-нейтраль.

Если человек коснется к корпусу токопроводящего прибора, на котором из-за пробоя появился потенциал, в этой ситуации утечка тока будет проходить через тело человека, на что устройство практически мгновенно реагирует, отключая систему питания

К примеру, на ТЭНе была повреждена изоляция. Таким образом, через воду, находящуюся в приборе, ток частично будет проводиться корпусом, а затем уходить в землю посредством проводки защитного устройства.

Остатки тока вернутся по нейтральной линии через УЗО. Однако его сила станет меньше на величину утечки по сравнению с входящей.

Разницу показателей вычисляет дифференциальный трансформатор. Если цифра больше разрешенной, прибор моментально реагирует и разрывает цепь.

Целесообразность использования прибора

Рассмотрим, для чего нужно использовать УЗО и от каких негативных факторов воздействия устройство обеспечивает защиту.

В первую очередь — замыкание фазы на корпус электротехники. В основном к проблемным участкам относят ТЭНы нагревателей и стиральных машин. Стоит заметить, что пробой образуется только в том случае, когда теплообразующая деталь нагревается под действием тока.

Также при некорректном подключении проводов. Например, если используются скрутки без клеммной коробки, которые в последующем утапливаются в стене и закрываются слоем штукатурки. Поскольку поверхность имеет повышенную влажность, эта скрутка и будет пробоем, дающим утечку в стену.

Дифференциальный защитный механизм в этом случае будет постоянно выполнять обесточивание линии пока участок полностью не высохнет или пока не будет переделан соединительный узел.

Автоматическая защита эффективно применяется в условиях быта: в электрических группах для ванной комнаты, кухни и розетках, с большим количеством питающихся приборов. Идеальный вариант, когда такого рода устройства установлены на каждой группе розеток

Сфера применения обзорных аппаратов довольно разнообразна — от общественных построек до масштабных предприятий. Ими комплектуются электротехнические конструкции и схемы, предназначенные для приема и распределения: щитки в жилых домах, системы снабжения током для индивидуального потребления и т.д.

Виды приборов и их маркировка

Фирмы-разработчики наделяют свои изделия разноплановыми возможностями, которые необходимо учитывать при определении нужного вида УЗО, отталкиваясь от конкретных условий эксплуатации электропроводной сети.

Определение принципа срабатывания

Для того чтобы обычный потребитель сумел подобрать необходимое устройство защитного отключения среди многообразия предлагаемых моделей, была создана классифицирующая система, основанная на следующих характеристиках:

принцип срабатывания;
род дифференциального тока;
задержка по времени отключающего дифференциального тока;
количество полюсов;
метод установки.

Существуют всего два метода включения – электромеханический и электронный. В первом случае автомат отключит питание на поврежденной линии вне зависимости от напряжения сети. Основной рабочий орган – тороидальный сердечник с обмотками.

При образовании утечки, во вторичной цепи формируется напряжение для задействования работы реле поляризации, что и приводит к активации механизма выключения.

Для устройств электромеханического типа не требуется внешнее напряжение. Источником для их срабатывания является дифференциальный ток на линии повреждения

Функционирование аппарата с электронной начинкой полностью зависит от дополнительного напряжения, т.е. требуется внешнее питание. Здесь рабочим органом представлена электронная плата с усилителем.

Внутри такого механизма нет дополнительных источников, аккумулирующих энергию, поэтому для работы схемы используется электричество внешней сети и, если напряжения нет, – устройство не разорвет цепь.

Определение типа устройства: к клеммам пальчиковой батарейки «АА» припаять два провода. Включить УЗО и подсоединить к входу защитного блока, а следующий – к выходу. Линии присоединяют на один полюс. Если аппарат отключится – это означает, что представлен электромеханический тип, если нет – электронный

Пример работы электронного УЗО, установленного на линии с розеткой, откуда питается микроволновая печь: произошел обрыв нулевой фазы, в дополнение к этому, в этот же период образуется неисправность электропроводки СВЧ и происходит замыкание фазы на корпус, т.е. на нем появляется опасный потенциал.

Если дотронуться до печки, электронный тип защиты не будет задействован, т.к. нет питающей сети. Именно по причине ненадежности в сравнении с электромеханическим аналогом этот прибор получил меньшее распространение.

Тип защиты по роду тока утечки

Все модели, выпускаемых автоматов безопасности, дополнительно разделяют по току нагрузки, проходящего через устройство. Они обрабатывают напряжение заданного формата колебаний.

На корпусе всех приборов и в паспорте прописывается номинальное значение рабочего напряжения. Этот параметр должен соответствовать диапазону номинального тока электротехники.

Тип АС будет активирован при моментальном возникновении переменного напряжения утечки в подконтрольной схеме или же при его волнообразном наращивании. Эти аппараты маркируются надписью «АС» или символьным знаком «~».

Наиболее подходящий форм-фактор для бытового применения — УЗО-АС. Модель является самой дешевой из приборов аналогичного действия. В паспорте к электротехнике производители нередко указывают конкретную модель защитного автомата, подходящую для этого изделия

Тип А срабатывает при мгновенном образовании переменного или пульсационного пробойного тока в контролируемой цепи, или при их медленном нарастании.

Такой механизм можно использовать в любых представленных ситуациях. На корпусе автомата нанесена аббревиатура «А» или символ, как на графическом изображении в прямоугольнике .

Чаще всего А-тип подключается к схеме, где воспроизводится регулирование нагрузки посредством обрезания верхушки синусоиды, например, корректировка показателей скорости оборотных движений двигателя тиристорным преобразователем.

Стоимость модели А в разы дороже в сравнении с АС, т.к. здесь дополнительно осуществляется контроль постоянного напряжения, возникающего в силовой преобразовательной технике

УЗО подвида В эффективны для воспроизведения реакции в подчиненной электросхеме постоянного, переменного или преобразованного (выпрямленного) тока утечки.

Это дорогостоящее оборудование, предназначенное для объектов промышленной деятельности. В бытовых условиях они не применяются.

Представленные устройства защиты отключения типа А, В и АС рассчитаны на время активизации 0,02-0,03 с.

Выдержка по времени: тип S и G

Автоматическую защиту типа S можно охарактеризовать реакцией селективного формата. Выдержка по времени срабатывания соответствует диапазону 0,15-0,5 с. Его целесообразно выбирать в случае группового подключения УЗО.

Схема квартирного щитка с двумя группами нагрузки, где подключены два разных типа защитных устройств: АС или А, и S

Согласно схеме, в щитке размещено две нагрузочные группы в виде розетки №1 и №2, на которые подключено УЗО типа А, а на вход помещения второй автомат – S.

Если произойдет пробой в одном пучке, вводной прибор активизируется только тогда, когда коллективное устройство не выполнит свою функцию и не отключит дефектный участок.

Селективность активизирования разрыва цепи можно выполнить, используя другой метод – посредством уставок тока утечки. Этот способ получил наибольшее распространение.

Схема квартирного щитка с двумя группами нагрузки, где подключены два разных типа защитных устройств: АС с уставкой пробоя, и второе А, но с большим значением

Возьмем аналогичную предыдущей схему и видоизменим ее таким образом: групповой автомат выбираем типа АС только уже с уставкой дифтока 0,03 А, а на вводе будет аналогичное устройство только на 0,1 А.

Есть ситуации, когда дифференциальный ток в цепи повреждения превышает номинальные уставки двух приборов защиты. Для первой схемы выборочность не будет нарушена, а во второй – ток отсечки может подать любое из подключенных устройств.

Аппарат форм-фактора G также представлен селективным принципом сработки и обладает выдержкой 0,06-0,08 с. Все описанные выборочные виды рассчитаны на воздействие экстремальных токов – до 15 кА.

Некоторые модели УЗО обладают системой регулирования уставки дифоргана, другие не имеют такой возможности. Однако для бытовых целей подходит второй вариант исполнения

Ток ограничения является важным параметром выбора, т.к. именно за счет этого и обеспечивается безопасность.

Например, в помещениях с повышенной влажностью, питание электроприборов осуществляется с подключением в схему устройств отключения с уставкой 0,01 А. Для стандартных бытовых условий – 0,03 А. Для организации противопожарной безопасности зданий – 0,1-0,3 А.

Классификация по числу полюсов

Ввиду того что автоматическое устройство функционирует по принципу сравнения величин тока, проходящих через него, то количество полюсов у автомата будет идентично количеству токопроводящих линий.

Двухполюсное УЗО обозначается как 2Р. Его включают в однофазную схему для обеспечения защиты человека и предотвращения возможных причин пожара.

Маркировка четырехполюсных УЗО – 4Р. Они рассчитаны на работу в сети с тремя фазами. Также возможен вариант комбинации установки, например, прибор с четырьмя полюсами вводится в двухпроводную сеть.

Однако при этом будет реализован не весь потенциал устройства, что является экономически невыгодным.

При установке защитного автомата стоит учитывать вероятность того, что ток нагрузки может превысить максимальные рабочие значения устройства. Поэтому дополнительно устанавливается автоматический выключатель с номинальным напряжением не больше, чем рабочий ток системы безопасности

Способ установки прибора

Поскольку дифференциальные защитные устройства выполняются в различных корпусах, их можно использовать в качестве стационарных или переносных.

Во втором случае аппарат снабжается удлиняющим проводом. Приборы, фиксирующиеся на din-рейке, монтируются в электрощит, что размещается либо в коридоре, либо в квартире.

Также есть варианты исполнения вида УЗО-розетка и УЗО-вилка. И в первом, и во втором случае любой электроприбор, подключенный посредством такого механизма, при поломке не представляет опасности для человека.

Полная расшифровка маркировочных значений

В обязательном порядке на корпусе устройства присутствует название фирмы-разработчика. Далее следует стандартизированная маркировка с обозначением серийного номера.

Для расшифровки аббревиатуры будем использовать такой пример [F][X]00[X]-[XX]:

[F] – устройство защитного отключения;
[X] – формат исполнения;
00 – цифровые или буквенно-цифровые обозначения серии;
[X] – количество полюсов: 2 или 4;
[XX] – характеристики по виду тока утечки: АС, А и В.

Также здесь будут обозначены и номинальные параметры прибора, на которые при выборе необходимо обратить особое внимание.

Декодировка аббревиатуры: 1 – бренд; 2 – тип устройства; 3 – селективный вид; 4 – соответствие европейским стандартам; 5 – номинальный рабочий ток и уставка; 6 – максимальное переменное рабочее напряжение; 7 – номинальный ток, который прибор может выдержать; 8 – дифференциальная включающая и отключающая способность; 9 – электросхема; 10 – ручная проверка работоспособности; 11 – маркировка положения переключателя

К максимальным параметрам, на которые рассчитаны устройства, относятся: напряжение Un, ток In, дифференциальное значение тока размыкания цепи IΔn, способность включения и отключения Im, коммутационная способность при замыканиях Icn.

Основные маркировочные значения должны быть расположены таким образом, чтобы оставаться видимыми после установки прибора. Некоторые параметры могут наноситься сбоку или на задней панели, видимые только до монтажа изделия.

Выходы, предназначенные только для подсоединения нулевого провода, обозначаются латинским символом «N». На отключенный режим УЗО указывает символ «О» (окружность), включенный — короткая вертикальная черта «I».

Не на каждое изделие нанесены оптимальные температурные показатели окружающей среды. В тех моделях, где есть символ — это значит, что диапазон рабочего режима от -25 до + 40 °C, если нет никаких обозначений — имеются в виду стандартные показатели от -5 до +40 °С.

Выводы и полезное видео по теме

Видеоматериал с подробным обзором всех составляющих элементов обзорных механизмов защиты, их предназначения и принципа взаимодействия друг с другом:

Описание всех типов защитных автоматов, а также советы, как правильно делать свой выбор:

Ответ на извечный вопрос, на чем остановить свой выбор – на дифференциальном автомате, или на УЗО + секреты монтажа:

Применение УЗО — выгодное и правильно решение не только со стороны экономии, но, с точки зрения пожарной безопасности, и защиты человека. Рекомендуется максимально задействовать его потенциал в бытовых условиях, устанавливая на все группы электротехники для обеспечения полной изоляции от воздействия электричества.

sovet-ingenera.com

Принцип работы УЗО | Заметки электрика

Дорогие гости, рад Вас приветствовать на страницах сайта «Заметки электрика».

Сегодня разберем с Вами интересную статью на тему принцип работы УЗО.

Что же такое УЗО? Для чего оно необходимо?

Устройство защитного отключения (УЗО) предназначено для:

защиты людей от поражения электрическим током при появлении неисправности в электроустановке
отключения напряжения при случайном или ошибочном соприкосновении с токоведущими частями электроустановки во время утечки тока
защиты от воспламенения электропроводки при замыкании на землю (корпус)

Более подробно о назначении и видах УЗО Вы можете познакомиться в моих статьях — применение УЗО и типы УЗО.

На рынке электрических товаров появились альтернативы УЗО — это дифференциальные автоматы. Их особенность заключается в том, что они объединяют в себе и УЗО, и автоматический выключатель.

Дифференциальные автоматы занимают меньше места в квартирных щитках, но зато по стоимости превышают в несколько раз. Но обо всех особенностях дифференциальных автоматов мы поговорим в следующих статьях. Чтобы не пропустить интересное — подписывайтесь на получение новостей.

Принцип работы УЗО

В основе принципа работы УЗО лежит реакция датчика тока на изменяющуюся входную величину дифференциального тока в проводниках.

Датчик тока — это и есть обычный трансформатор тока, который по конструкции выполнен в виде тороидального сердечника. Уставка по току срабатывания выставляется на магнитоэлектрическом реле, которое обладает очень высокой чувствительностью.

УЗО, выполненные с релейным контролирующим органом являются очень надежными и безотказными.

Но развитие электротехники не стоит на месте, поэтому не так давно появились электронные УЗО, в которых контролирующим органом является не реле, а специальная электронная схема.

Реле действует на исполнительный механизм, который в свою очередь размыкает электрическую цепь.

Исполнительный механизм состоит из:

контактной группы (выбирается на максимальный ток — смотрим по паспорту УЗО)
пружины (для размыкания электрической цепи в случае ненормального режима работы)

Чтобы самостоятельно проверить исправность УЗО необходимо нажать кнопку «Тест». При этом создается искусственная утечка по току, которой достаточно для срабатывания УЗО. Таким образом, можно самостоятельно производить проверки УЗО без привлечения специалистов электротехнической лаборатории. Проверку УЗО кнопкой «Тест» необходимо проводить ежемесячно. Для более тщательной проверки УЗО мы производим замер тока и времени его срабатывания с помощью специального прибора MRP-200.

А теперь мы рассмотрим принцип работы УЗО более подробно.

Работа УЗО при нормальном состоянии сети

В нормальном состоянии электропроводки (без утечек) рабочий ток (I1=I2) протекает встречно-параллельно и наводит во вторичной обмотке трансформатора тока магнитные потоки (Ф1=Ф2) одинаковой величины, которые компенсируют друг друга. В этот момент реле не срабатывает, т. к. ток вторичной обмотки трансформатора тока близок к нулю.

Работа УЗО при утечке

При случайном или ошибочном соприкосновении с токоведущими частями электроустановки появляется ток утечки. В этот момент нарушается величина токов проходящих через трансформатор тока (I1 не равно I2), поэтому во вторичной цепи трансформатора тока появится ток (не баланс), которого будет достаточно для срабатывания реле. Реле приводит в работу пружинный механизм и происходит отключение УЗО.

Как выглядит УЗО изнутри смотрите на рисунке ниже:

1 — пластиковый корпус
2 — замки под DIN-рейку
3 — трансформатор тока
4 — электромагнитное реле
5 — расцепитель тока
6 — дугогасительные камеры
7 — медные зажимы (клеммы)

В данной статье мы рассмотрели принцип работы УЗО. В следующих статьях мы продолжим знакомиться с УЗО и рассмотрим следующие темы: схемы подключения УЗО, характеристики УЗО, как правильно купить УЗО, почему выбивает УЗО и многое другое.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

УЗО что это такое в электрике — современное защитное устройство

Большинство потребителей из каких-либо источников слышали о каком-то устройстве защитного отключения. Но, не так много людей знают какие именно функции выполняет защитное устройство, что это такое в электрике и как это оборудование вообще применяется на практике.

Поэтому, следовало бы разобраться в этом вопросе немного подробнее и уточнить, УЗО что это такое в электрике, какой функционал может выполнять устройство, его принципиальные особенности эксплуатации.

Не обязательно иметь профессиональное образования и работать в сфере электрики, чтобы понять важную информацию, которая поможет обезопасить не только вас, но и ваших близких.

Давайте разбираться

В подавляющей массе старых частных домов, владений и квартир не использовалось УЗО, и из-за этого потребитель не знает зачем вообще нужны такие устройства, и как оно функционирует.

Проще говоря, УЗО, также именуемое, как устройство защитного отключения, это коммутационный приборчик, который предназначен для автоматического обрыва цепи, если происходит повышение тока небаланса установленного значения.

В специализированных магазинах и на строительном рынке можно найти различные модели УЗО, большинство специалистов хорошо знакомы с принципа работы такого оборудования, и с лёгкостью применяют эти знания для создания качественной электрической проводки.

Но есть и такие работники, владельцы частных имений, домов и квартир, которые хотят самостоятельно установить все устройства и создать электрическую систему, не зная о плюсах и достоинствах УЗО.

Исключая такой интересный и полезный элемент из своей схемы, выполняющий такую полезную защитную функцию.

УЗО прекрасно обезопасит от удара электричеством, если при каких-либо обстоятельствах случилось нарушение изоляции, при непроизвольных соприкосновениях с токопроводящими частями разнообразного вида и типа электрооборудования. А также даст защиту вашему имуществу от электрического воздействия.

С большей долей вероятности удары током можно получить на кухне или в ванной комнате. Именно там обычно установлено огромное количество электроприборов, также имеются заземлители – такие, как трубы водопровода, трубы газа. В добавок ко всему там недостаточно свободного места и достаточно влажные воздушные массы.

УЗО ещё именуют дифференциальным выключателем.

На сегодняшний день данное устройство очень широко применяется в европейских странах – огромное количество УЗО разнообразного типа и вида.

Так с чем же мы всё-таки имеем дело? Устройство защитного отключения – высоко эффективное средство защиты конечного пользователя от воздействия электроэнергии, и кроме того, это защита от пожароопасных ситуаций и возгораний. А конкретно, УЗО среагирует на утечку тока.

А что такое утечка тока? Это абсолютно любой ток, который проходит мимо проводки или запитанных в систему электроприборов.

Как только такое безобразие происходит, в дело вступает устройство защитного отключения. В итоге прибор начнёт свою работу и выключит всю сеть.

Ток утечки в большинстве случаев имеет небольшую величину, следовательно, простые автоматические выключатели в такой ситуации не действуют.

Здесь начинает работу УЗО. И появляется защита от пожара из-за замыканий. А самое главное появляется защита человеческих жизней.

Зачем производят монтаж таких приборов?

По пальцам можно пересчитать тех людей, которые ни разу не получали удара электричеством у себя дома. А это напряжение в двести двадцать вольт. Это около четырёх-пяти миллиампера.

При более высоких показателях силы тока очень на много повышается вероятность опасности для человека. Травмы, увечья или же летальный исход.

Дабы обезопасить себя от удара электричеством не нужно лесть в розетку или же в щиток в подъезде. Хватит и простого прикосновения, например, к вашему холодильнику, фену и множеству других вещей. Из-за чего это случается?

Мы с лёгкостью вам ответим – при нарушении изоляции проводов, по которым идёт ток, электроэнергия переходит на корпус. Значит, конструкция теперь находится под напряжением, и теперь всё равно, дотронетесь ли вы до провода или до корпуса – финал всегда один и тот же.

Как только произойдёт соприкосновение с конструкцией, произойдёт замыкание с землёй и если нет заземления, то произойдёт удар по человеку.

Есть такая проблема, что в большинстве частных домов, владений и квартир совершенно нет ни единого способа заземлить конструкции электроприборов.

От такого, конечно же, не спасёт ни один супер-пупер выключатель с автоматом. В таком случае единственное на что вы сможете рассчитывать, это на УЗО.

Ещё раз напомним, что такое УЗО – это устройство, которое обеспечивает защиту от токов утечки, отключая сути при их обнаружении. Если повторится несчастный случай, который мы описали только что, то человека ударит электричеством.

Учтите, что сила тока утечки достаточно низкая, если сравнить с обычным током, то простые автоматические выключатели не смогут определить и выявить данную ситуацию.

А человек может получить серьёзные травмы или даже погибнуть. Устройство защитного отключения сразу же отреагирует на такую ситуацию и тут же разорвёт цепь.

Как и где мы сможем установить прибор?

УЗО в подавляющем большинстве случаев монтируют в тех цепях, где есть риски утечки тока и, следовательно, появление опасности для жизни человека от электричества.

В простом жилище это такие комнаты, как ванная или кухня. Выбор очевиден ввиду наличия в этих помещениях высокой влажности и скопления множества электроприборов. Например, стиральная машина, фен, бойлер, плойка или, например, холодильник.

Не забывайте, что лучше защитить розетки и другие приборы в других комнатах с помощью УЗО.

Важна информация: УЗО прекрасно защищает человека от ударов тока, однако, оно работает только при утечках! Не засовывайте пальцы в розетку – устройство не сработает. Нагрузка будет стандартной, и поэтому человек получит удар электричеством.

mirotoplenie.ru

Что такое УЗО в электрике

Что такое УЗО в электрике

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек. Для того чтобы получить полное представление о том, чтотакое УЗО в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает. Если говорить языком принятым среди электриков, то УЗО, илиустройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.

Основные параметры УЗО:

Номинальное напряжение (Un)- значение напряжения, установленное изготовителем УЗО, при котором устройство работоспособно. Обычно 220 или 380 В. Равенство напряжения в сети и номинального напряжения УЗО очень важно для электронных УЗО. От этого сильно зависит его работоспособность.

Номинальный ток (In) — максимальный ток, при котором УЗО сохраняет свою работоспособность продолжительное время. Номинальный ток УЗО выбирается из ряда: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А. Для дифференциального автомата это еще и номинальный ток автоматического выключателя в составе УЗО. Номинальный ток дифференциальных автоматов выбирается из ряда: 6,8,10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.

Номинальный отключающий дифференциальный ток (Idn)- ток утечки. Основная характеристика УЗО. Данное значение показывает величину дифференциального тока, указанное при котором УЗО должно срабатывать при заданных условиях. Номинальный отключающий дифференциальный ток УЗО выбирается из следующего ряда: 6, 10, 30, 100, 300, 500 мА.

Номинальный условный ток короткого замыкания (Inc)- характеристика, определяющая надежность и прочность устройства, качество исполнения его механизма и электрических соединений при протекании сверхтока (тока короткого замыкания в сети), значение этого параметра проверяется при сертификационных испытаниях. Еще этот параметр называют «стойкость к току короткого замыкания». Автомат, который защищает цепь, сработает на отключение, но это произойдет через 10 мс. За это время УЗО будет находиться под воздействием сверхтока, если оно сохраняет работоспособность, то его качество считается высоким. Значения номинального тока короткого замыкания стандартизованы и равны: 3000, 4500, 6000 и 10000 А. Минимально допустимое значение — 3000 А. Для УЗО с задержкой срабатывания предъявляются повышенные требования к току короткого замыкания. Их устанавливают на вводе и они находятся под воздействием сверхтока более продолжительное время.

Номинальная коммутационная способность (Im)- согласно требованиям, должна быть не менее чем в 10 раз больше номинального тока или равна 500 А. Качественные устройства имеют, как правило, гораздо более высокую коммутационную способность — 1000, 1500 А. Такие устройства надежнее, и в аварийной ситуации, например, при коротком замыкании на землю, УЗО, опережая автомат защиты, гарантированно произведут отключение электроустановки.

Примечание: УЗО отлично защищает людей от поражения электричеством в случаях, когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Внимание! Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха. Практика показала, что УЗО, которое еще иногданазывают дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Типы УЗО.
1. Без встроенной защиты от сверхтоков, которое просто реагирует на ток утечки.
2. С встроенной защитой от сверхтоков. Совмещает в себе функции УЗО и автомат для защиты от сверхтоков, называется дифференциальный автомат.
3. Тип AC — реагирует только на переменный ток утечки.
4. Тип А — реагирует на переменный и постоянный ток. Там, где имеются выпрямители и тиристоры, при пробое изоляции возможна утечка постоянного тока. Эти устройства имеют более сложную конструкцию, стоят дороже.
5. Тип S — селективное (с выдержкой по времени отключения), это может быть необходимо там, где используется АВР.
6. Тип G — то же что и S, но с меньшей выдержкой времени.

УЗО в электрике – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Под выражением «утечка тока» понимается любой ток, проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Примечание: Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.

Для чего устанавливают устройства защитного отключения

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

УЗО – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Примечание: УЗО, в отличие от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током. В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.

Внимание! Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.

Примечание: Надо отметить тот факт, что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током, но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает. А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.

P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте полезные советы, информацию по ремонту своими руками, по купле-продаже квартир, по оптимизации бюджета, полезную информацию по строительству вашего дома, коттеджа и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.

Если Вы достаточно избалованы жизнью, чтобы самим заниматься Электромонтажомквартире, доме, коттедже. Оставить заявку — Специалисты компании решат все насущные проблемы и вопросы ремонта, строительства (проект, бюджет, снабжение, качество выполняемых работ, авторский и технический надзор, сроки).

А Вашей заботой будет только периодическое знакомство с отчетами о реализации проекта ремонта вашей квартиры, дома, коттеджа — включающего

его Утверждение, подписание.

Задать вопрос или оставить заявку Специалисту — Нажмите здесь, чтобы заполнить

P.S. S. Надеюсь, что помог Вам разобраться с вопросом, что такое УЗО в электрике. Если будут вопросы, пожалуйста обращайтесь в комментариях, с удовольствием отвечу.

Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

На главную

azbukainfo-tlt.ru

РубрикаРазное

Что такое узо в электрике и как оно выглядит – что это в электрике: расшифровка, подключение и как выбрать

Узо как расшифровывается — Всё о электрике в доме

Что такое УЗО в электрике

Для чего устанавливают УЗО

Принцип действия устройства защитного отключения

Где устанавливают УЗО

Как установить УЗО

Электромонтажные работы

УЗО — аббревиатура, способная спасти от короткого замыкания

Что такое УЗО в электрике и для чего оно нужно?

Описание принципа работы УЗО

Где устанавливается УЗО?

Дополнительные материалы:

Расскажем про УЗО: что это такое и как работает

Назначение

Когда УЗО срабатывает

Из чего состоит УЗО

Принцип работы УЗО

Включение УЗО

Заключение

Узо в электрике что это

Что такое УЗО в электрике

Для чего устанавливают УЗО

Принцип действия устройства защитного отключения

Где устанавливают УЗО

Как установить УЗО

Электромонтажные работы

Чем опасен для человека ток утечки

Типы УЗО и базовые технические параметры

Критерии выбора УЗО

Принцип работы устройства

Что такое УЗО в электрике

Для чего устанавливают устройства защитного отключения

Где устанавливается УЗО

Автомат узо что это такое

Что такое УЗО в электрике

Для чего устанавливают устройства защитного отключения

Где устанавливается УЗО

Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Как отличить УЗО от дифавтомата

Подключение

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Что выбрать, УЗО или дифференциальный автомат?

Видео. Преимущества УЗО и дифавтоматов.

Оставить комментарий Отменить ответ

Учимся отличать УЗО от дифференциального автомата – 4 внешних признака

Различие по функциям

Визуальная разница

принцип работы, устройство, виды и маркировка + для чего нужно УЗО

Предназначение аппарата защиты

Конструктивное исполнение УЗО

Принцип срабатывания защитного механизма

Целесообразность использования прибора

Виды приборов и их маркировка

Определение принципа срабатывания

Тип защиты по роду тока утечки

Выдержка по времени: тип S и G

Классификация по числу полюсов

Способ установки прибора

Полная расшифровка маркировочных значений

Выводы и полезное видео по теме

Принцип работы УЗО | Заметки электрика

Принцип работы УЗО

Работа УЗО при нормальном состоянии сети

Работа УЗО при утечке

УЗО что это такое в электрике — современное защитное устройство

Давайте разбираться

Зачем производят монтаж таких приборов?

Как и где мы сможем установить прибор?

Что такое УЗО в электрике

Добавить комментарий Отменить ответ
