Содержание

Как выбрать керамический энергосберегающий обогреватель для дома

Керамическим обогревателем называют прибор отопления, в котором выработка тепловой энергии осуществляется с помощью так называемого, керамического нагревательного элемента.

В настоящее время под понятие керамических попадает целый ряд нагревательных элементов, среди которых

Керамические инфракрасные обогреватели нового поколения
Позисторные керамические обогреватели
Керамические электрические конвекторы

Как видите, выбирать есть из чего, нужно только понять, чем один прибор отличается от другого, в чем его преимущества и есть ли недостатки.

Начнем наш обзор с керамических инфракрасных обогревателей Пион Керамик, выпускаемых отечественным предприятием Фитинг Ателье.

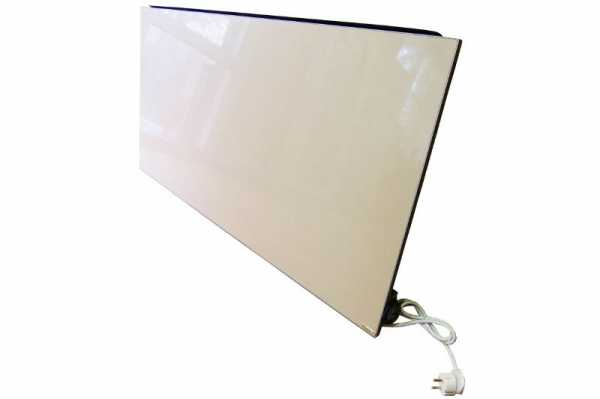

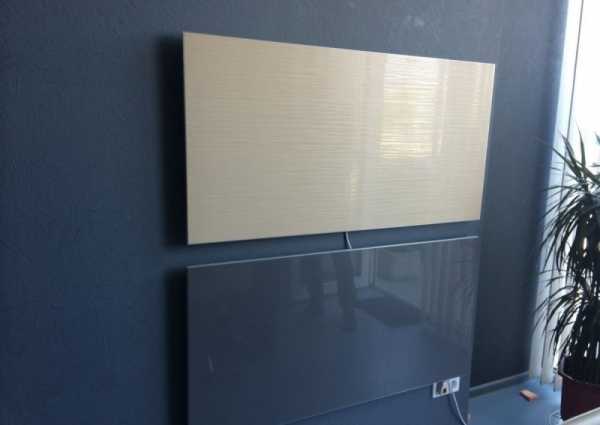

Керамические инфракрасные обогреватели нового поколения

В керамических инфракрасных обогревателях нового поколения используются нагревательные элементы, изготовленные по технологии микродугового оксидирования или МДО, суть которой состоит в образовании из металла и керамики абсолютно нового вещества, в кристаллической решетке которого одновременно присутствуют молекулы углерода и металла.

Нагревательные элементы из металлокерамики демонстрируют лучшие свойства исходных материалов: высокую прочность металла и способность керамики создавать тепловое излучение в наиболее комфортном для человека, инфракрасном диапазоне.

Отличительной особенностью керамических инфракрасных обогревателей является достаточно низкая температура нагрева поверхности излучающего элемента (примерно 200 С), что исключает жесткое тепловое излучение, создающее ощущение дискомфорта в помещении.

Если проводить аналогию, то тепловое излучение керамического инфракрасного обогревателя нового поколения можно смело сравнивать с тепловым излучением русской печи. Только в отличие от кирпичной печи низкотемпературный керамический обогреватель рекомендуется крепить к поверхности потолка и направлять его излучение на предметы расположенные внизу комнаты.

Для увеличения площади покрытия тепловым излучением сзади нагревательного элемента располагают отражающий экран.

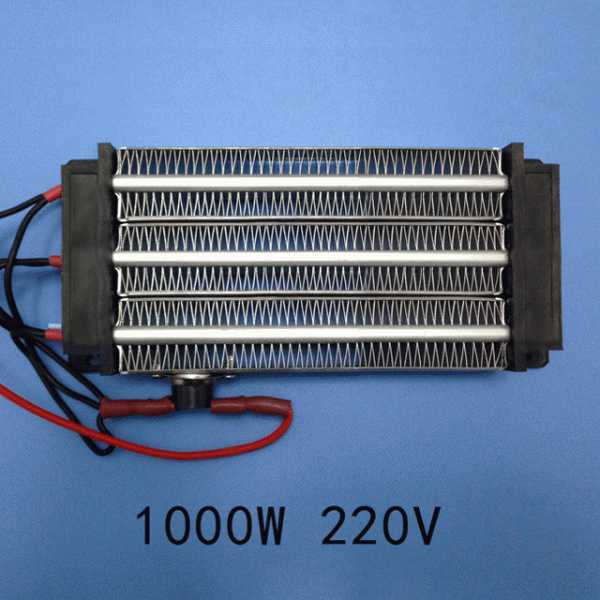

Позисторные керамические обогреватели

Позисторы это разновидность резисторов, полупроводниковых элементов, изготовленных на основе керамики и характеризующихся положительным температурным коэффициентом сопротивления.

Позисторы получают в результате сложного технологического процесса, в ходе которого происходит спекание исходных окислов в присутствии ряда добавок, таких, как титан, кремний и ряд других химических элементов. Процесс идет при температурах от 650 до 1100 С.

Полученный материал обладает свойством керамики создавать интенсивное тепловое излучение, к тому же имеет высокую прочность и долговечность.

Теплоотдача позисторной керамики при нагреве всего лишь до 150 С соизмерима с теплоотдачей обычного нагревательного элемента (ТЭН) с температурой поверхности 600 и более С.

Эта способность передавать тепло делает позисторную керамику просто незаменимой при производстве современных электрических обогревателей

Но на этом уникальные свойства керамических обогревателей не ограничиваются. Дело в том, что позисторный нагревательные элементы обладают способностью к саморегулированию: при комнатной температуре они имеет низкое сопротивление, благодаря чему, нагреваются очень быстро. По мере роста температуры, их сопротивление возрастает, что при нагреве примерно до 170-190 С приводит к прекращению нагрева.

При остывании поверхности позисторной керамики процесс нагрева возобновляется. Таким образом, происходит процесс саморегулирования теплоотдачи, что положительно сказывается на экономичности самого прибора отопления.

Еще одно достоинства позисторной керамики состоит в возможности придания ей любой формы: в виде сложной ребристой конструкции, плоскости или цилиндра, что позволяет выпускать различные приборы отопления, а также использовать позисторную керамику в различных отраслях народного хозяйства, например, для подогрева жидких сред в пищевой или фармацевтической промышленности.

В настоящее время, говоря о керамическом обогревателе, в подавляющем большинстве случаев речь идет именно о приборах, в которых процесс теплопередачи осуществляется с помощью позисторной керамики.

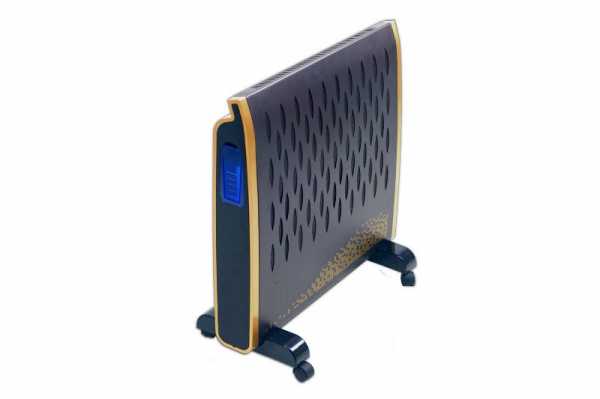

Керамические конвекторы

Керамический конвектор представляет собой устройство, в котором нагревательный элемент, изготовленный, из керамики, дополнен вентилятором, создающим воздушный поток и обеспечивающим интенсивную передачу тепла в помещение.

В керамических конвекторах известных торговых марок, а также в приборах отопления, выпускаемых добросовестными производителями, используется позисторная керамика. Такие конвекторы отличаются высокой эффективностью. Благодаря невысокой степени нагрева поверхности теплоизлучателя, керамические конвекторы обеспечивают комфортное тепло в доме.

Но, к сожалению, есть производители, выпускающие приборы с обычной спиралью, дополненной керамической трубкой или залитой керамикой. В этом случае не следует рассчитывать на комфортное тепло в сочетании с высокой теплоотдачей и вести речь об экономичности прибора отопления.

Для улучшения теплообмена в позисторных конвекторах часто используют особую конструкцию поверхности нагрева, сделанную в виде горизонтально расположенной спирали, во время движения по которой воздух создает микроскопические вихревые потоки, захватывающие тепловую энергию от нагретой поверхности и носящие ее в нагреваемое пространство.

Несмотря на различия в конструкции, все современные керамические обогреватели имеют общие достоинства:

Максимальная температура нагрева их поверхности не превышает 200С, что позволяет вести речь о комфортном тепловом излучении
Керамические обогреватели надежны и долговечны
Керамические обогреватели экономичны: благодаря высокой излучающей способности они обеспечивают прогрев помещения с меньшими затратами электрической энергии, чем любые другие электрические приборы отопления. Экономия может составлять 20 и более процентов.

При выборе керамического обогревателя главное, убедиться, что его греющий элемент изготовлен из полупроводникового материала, неважно, металлокерамики или позисторной керамики. При выборе керамического обогревателя нужно избегать подделок.

aquagroup.ru

Преимущества тепловых завес с позисторным керамическим нагревательным элементом

26.10.2012

Австралийская корпорация JAX Hi-Tech Equipment & Engineering поставляет в Россию тепловые завесы с позисторным керамическим нагревательным элементом, позволяющим экономить от 20 до 30 процентов электроэнергии. Учитывая высокое качество и надежность данного климатического оборудования, этот факт делает продукцию марки JAX весьма привлекательной для широкого круга потребителей.

За счет чего возникает экономия

Как известно, традиционные модели тепловых электроприборов оснащаются электрическими спиралями или ТЭНами (трубчатыми электронагревателями). В чем же разница между ними и керамическими элементами? Главное отличие керамических нагревателей заключается в более высокой эффективности при меньших энергозатратах. Здесь работает такое соотношение: повышение температуры полупроводниковых нагревателей ведет к снижению потребляемой мощности воздушной завесы.

Выбранное конструктивное решение — нагреватель состоит из электропроводных керамических панелей — позволяет заметно экономить энергию. Дело в том, что поверхность теплоотдачи традиционных спиралей и ТЭНов меньше поверхности теплоотдачи керамических панелей. Вот и получается, что работая на низкой температуре нагрева, воздушная завеса с керамическим нагревателем производит столько же тепла, сколько установка с раскаленной спиралью, а энергии этот процесс требует намного меньше.

Ряд неоспоримых преимуществ

Воздушные завесы JAX, оснащенные позисторными керамическими нагревательными элементами, разогреваются в 4 раза быстрее, чем те модели, на которых установлены ТЭНы. Австралийское оборудование имеет высокие показатели пожаробезопасности, которые обусловлены тем, что керамические элементы просто не нагреваются свыше 130-150°С, а постоянная температура в них поддерживается автоматически. Как только завеса отключается от сети, вентилятор не останавливается, а работает на протяжении двух минут. Таким образом нагревательные элементы получают охлаждение.

Тепловые завесы JAX отвечают и современным экологическим требованиям, предъявляемым к подобному оборудованию. Ввиду того, что здесь нет необходимости в сильном нагреве керамических элементов, тепло получается абсолютно «чистым». Эти установки не сжигают кислород и в процессе работы не образуют СО. Во время их функционирования не происходит горения частиц пыли, а значит, и не ощущается запаха гари.

К неоспоримым преимуществам керамических нагревателей можно отнести и их повышенный ресурс непрерывной работы, составляющий более 30 000 часов. Этот объем в 3 раза больше ресурса, характерного для воздушных завес с обычными ТЭНами.

Модельный ряд

Простым и экономичным решением специалисты признали тепловые воздушные завесы JAX серии LIGHT: JHAS-1006R3 и JHAS-1008R4 . Эти агрегаты оснащены керамическими нагревателями с двумя уровнями нагрева. Оборудование заключено в металлический корпус, имея металлический же барабан вентилятора. Серия отличается пониженным энергопотреблением, пожаробезопасностью, высокой эффективностью работы. Управление завесами осуществляется с помощью дистанционного пульта ИК.

Технические характеристики серии LIGHT:

мощность двигателя — 70 W,
напряжение — 200 V,
мощность нагревателя — 3 и 4 W,
вес — 7 и 8 кг.

Тепловые воздушные завесы серии TITAN (JRM-1209SJ-D/Y, JRM-1212SJ-D/Y, JRM-1215SJ-D/Y , JRM-1209SJ-3D/Y, JRM-1212SJ-3D/Y, JRM-1215SJ-3D/Y) обладают повышенной надежностью. Все модели оснащены керамическими нагревателями с двумя уровнями нагрева, не выжигающими кислород. Для них также характерны экономичность и пожаробезопасность. Вентилятор, заключенный в металлический барабан генерирует мощный поток воздуха, способный перекрыть проем высотой высоту до 3,5м. Управление агрегатами осуществляется через дистанционный пульт ИК.

Технические характеристики серии TITAN:

мощность нагревателя — 6,8,10 W,
напряжение — 220,380 V,
мощность двигателя — 160, 200, 230 W,

вес — 17,5; 21,5; 26,5 кг.

Высоконапорные тепловые воздушные завесы серии HIGH BALL (JMRM-3009-AR-T, JMRM-3012-AR-T, JMRM-3015-AR-T) обладают мощным двигателем и большим барабанным вентилятором. С помощью данного оборудования могут перекрыты проемы высотой до пяти метров. Завесы этой серии имеют корпуса из алюминиевого сплава с двойным антикоррозионным покрытием. Разработанная в JAX Hi-Tech Equipment & Engineering защита от перегрузок гарантирует оборудованию дополнительную безопасность и работу в энергосберегающем режиме. Модели могут работать и в теплом, и в холодном режиме, управляемые с дистанционного пульта ИК.

Видео по теме:

Технические характеристики серии HIGH BALL:

мощность нагревателя — 14,17,21 W,
напряжение — 380 V,
мощность двигателя — 260,320, 380W,
вес — 14,17,18.

Характерные черты тепловых завес JAX

За счет использования упорно-радиальных подшипников каждая из названных моделей может быть установлена и в горизонтальном, и в вертикальном положении. Уровень шума самых мощных установок составляет всего 62-64 db. Имеющиеся поворотные жалюзи, отклоняющие поток воздуха на необходимый угол, дают возможность максимально закрывать дверные проемы. Для простоты монтажа здесь применены специальные панели, позволяющие легко закреплять завесу по принципу внутренних блоков сплит-систем.

Компания «БЮРО ПОГОДЫ» — тепловые завесы оптом.

nicstroy.ru

особенности, преимущества, виды, критерии выбора, популярные производители, как сделать своими руками

Без тепла уюта в доме быть никак не может. Обязательно нужна печка, обогреватели газовые или электрические, керамические обогреватели для дома. Стационарная печь есть не в каждом загородном доме, не на каждой даче. Газовые и электрические обогреватели тоже не всем доступны. Именно в этом случае подойдет керамический нагреватель воздуха.

Сведения о керамическом обогревателе

Обогреватели действуют по принципу принудительной конвекции. Поток холодного воздуха подается на пластину из керамики и нагревается. Нагрев идет от множества элементов, объединенных в пластину. Существенных недостатков у этих аппаратов практически нет. Они совершенно безопасны и не могут пересушить окружающий воздух. Их разрешено устанавливать даже в комнатах для детей. Довольно часто используется в работе приборов инфракрасное излучение. Луч дает обогрев предмету, который отдает тепло окружающей атмосфере. Все обогреватели можно разделить на несколько видов:

настенные;
напольные;
настольные.

Настенные являются самыми малогабаритными вариантами. Их пластина бывает разной толщины. Внешне они напоминают сплит-систему. Устанавливаются на стене. Более эффективными обогревателями являются напольные варианты. Они обладают системой защиты, которая срабатывает при переворачивании прибора. Стоит ему упасть, как система выключает питание. Настольные варианты способны вращаться. При этом прогретый воздух хорошо распространяется по разным сторонам.

Керамические обогреватели для дачи необходимо разместить правильно. Его лучше всего устанавливать как можно ниже. Теплый воздух будет подниматься вверх и нагревать все помещение. Если аппарат повесить высоко, его эффективность резко упадет.

В целом эти приборы имеют некоторые преимущества перед масляными нагревателями:

керамические обогреватели способны нагреть воздух в комнате гораздо большей площади, чем масляные собратья;
они расходуют на треть меньше электроэнергии;
вес их значительно меньше;
имеются настенные и настольные варианты изготовления прибора;
аппарат абсолютно безопасен для человека и его питомцев;
часть моделей комплектуются пультами дистанционного управления;
любая модель способна бесшумно работать в трех режимах;
обогреватели можно использовать в помещениях с повышенной влажностью;
при работе не сушат воздух.

К недостаткам можно отнести лишь довольно высокую цену.

Керамический инфракрасный обогреватель (видео)

Как выбрать обогреватель

Моделей обогревателей можно встретить очень много. Лучше выбирать агрегат, оборудованный таймером. Не помешает и функция ионизации. При ней окружающий воздух не сушится, а электризуется. Это может пригодиться в маленьких по площади помещениях. Профессионалы рекомендуют выбирать приборы с защитной решеткой высокого качества и с запасом мощности, равным 5-15%.

Керамические обогреватели некоторых типов работают на газе. Это удобный вариант для использования прибора на даче, так как для него не нужны ни розетки, ни газовые сети. Достаточно к аппарату подключить небольшой газовый баллон. Воздух в помещении прогревается достаточно быстро. При выборе такого керамического обогревателя нужно убедиться в наличии функции, отключающей нагреватель при его падении или опрокидывании. В приборе должен быть датчик, который указывает на превышение уровня в помещении углекислого газа. Связано это с выгоранием кислорода в помещении и образованием углекислого газа. Если его уровень достигает критического значения, нагреватель должен выключаться автоматически.

Подобные аппараты применяются и для обогрева салонов автомобилей. За несколько минут с их помощью даже в сильный мороз можно отогреть стекла машины и нагреть воздух в салоне. Это бывает необходимо при неисправностях штатного автомобильного нагревателя. Прибор довольно компактный, не занимает много места. Питается он от прикуривателя, мощность составляет 150 Вт, но бывает меньше или больше. В летнее время автомобильный нагреватель может использоваться в качестве вентилятора.

Многие потребители отдают предпочтение нагревателям европейских производителей. Но и отечественные аппараты могут быть не хуже иностранных изделий. Большой популярностью пользуются марки «Гибрид», «Сикар», «Wild Wind» и некоторые другие. Но часть потребителей имеют жалобы на качество сборки приборов, на нагревательные элементы. Чаще всего эти недостатки наблюдаются у китайских изделий. Германские нагреватели или итальянские обычно бывают очень хорошими. Не стоит спешить при выборе. Потребители не рекомендуют покупать для дачи или дома керамический обогреватель настенного типа. Он не очень эффективен, долго прогревает воздух, который поднимается вверх. Лучший вариант — это напольный образец.

Хорошие приборы выпускает фирма «Polaris». Стоят они сравнительно немного и служат очень долго. Обогреватели «Bork» имеют красивый внешний вид, хорошую систему безопасности, высокий КПД. Для дачи трудно найти что-либо более подходящее. «НВА» — прибор для обогрева средних по площади помещений. После выключения он очень долго остается теплым.

Желающие могут своими руками попробовать сделать небольшое устройство для обогрева из керамических горшков. Нужно для работы взять 3 цветочных горшка разного размера. Самый большой может быть диаметром 18 см и высотой 23 см. Размеры эти приблизительные. Остальные горшки вставляются внутрь большого по принципу матрешки. Скрепить их между собой удобнее всего металлическим болтом достаточной длины, шайбами и гайками. Отверстия в горшках уже бывают сделаны производителем. Работать этот нагреватель будет на свечке. Полностью обогреть помещение в зимнюю стужу он не в состоянии, но как дополнительный источник тепла вполне сгодится. Восковой свечи весом 4,5 г хватит на сутки беспрерывной работы. Парафиновая горит еще дольше.

Керамические обогреватели (видео)

Заключение по теме

В торговой сети множество разных приспособлений для обогрева помещений. Это всевозможные печи, масляные нагреватели, приборы, работающие на керосине или бензине, газовые аппараты. Особое место среди них занимают керамические обогреватели. Они бывают выполнены в напольном, настенном или настольном варианте. Форма их обычно очень современная, позволяющая установить приспособление в любом месте комнаты. Часть моделей имеет системы вращения. Такие аппараты более эффективно выполняют свои функции. Нагревательные элементы в них объединены в единую керамическую плиту или панель.

Многие модели обогревателей имеют встроенный термостат. Это очень удобное изобретение позволяет регулировать температуру на выходе из прибора. Это убережет аппарат от перегрева. При выборе необходимо учитывать мощность аппарата и длину тепловой волны. Эти данные написаны в прилагаемых к изделию документах. Для жилых помещений рекомендуется длина волны 5-100 микрон. Хорошо приобрести прибор с встроенным ионизатором. Он не только нагревает окружающий воздух, но и обеззараживает помещение.

К числу керамических изделий относятся и совершенно новые позисторные обогреватели, обладающие высоким КПД.

worldorchids.ru

Позисторный корпусный нагреватель

Изобретение относится к электронагревательным устройствам, основанным на нагревательных резисторах, и может быть использован в качестве комплектующего для различных нагревательных устройств для повышения их производительности благодаря более быстрому нагреванию и для экономии электроэнергии и размещению в нагревательном устройстве благодаря малым размерам. Введение 2 позистора в корпус нагревателя позволило избежать необходимости изолировать позисторы от корпуса, что уменьшило тепловое сопротивление между позисторами и корпусом. 1 ил.

Предлагаемое изобретение относится к электричеству, электронагреву, резистивному нагреванию, конструктивным нагревательным элементам, сопряженным с соединительными деталями, а именно к корпусным позисторным нагревателям.

Широко известен проволочный нагреватель в виде ТЭНа, содержащий металлический трубчатый корпус 1, проволочный нагревательный резистор 10 и изолирующую засыпку 15 /1/.

Недостатки 1-го аналога

1. Медленное нагревание, ибо

1.1. Металлы имеют небольшой положительный ТКС, поэтому резистор должен иметь большое номинальное сопротивление, чтобы при достижении заданной температуры, например 300°С, все возникшее тепло рассеивалось, поэтому небольшой начальный ток медленно нагревает резистор, к тому же он сразу начинает уменьшаться.

1.2. Изолирующая засыпка имеет большое тепловое сопротивление.

2. Перерасход электроэнергии из-за медленного нагревания.

3. Пожароопасность, ибо возможны межвитковые замыкания и на корпус.

Известен позисторный нагреватель карбюратора, содержащий тепловод 1 в виде пластинки, на конце которого с хорошим тепловым и электрическим контактом закреплен позистор 3 /2/. Позистор — это резистор в виде тела простой формы из полупроводниковой керамики с электродами, имеющий ненормально большой положительный ТКС в очень узкой температурной области (области обратимого фазового превращения в вещества позистора), где сопротивление растет на 3…4 порядка, поэтому при включении течет большой ток, быстро нагревая позистор, но его сопротивление даже несколько уменьшается, но при температуре фазового превращения сопротивление резко возрастает, ток резко падает до значения, которое обеспечивает лишь возмещение рассеиваемого тепла, поэтому позистор не может перегреться, т.е. позистор способен самоподдерживать температуру, как будто его питает автоматическая система поддержания температуры. Поэтому позисторный нагреватель не имеет недостатков ТЭНа или они существенно уменьшены.

Недостатки 2-го аналога

1. Недостаточно быстрое нагревание, ибо тепло рассеивается с наружной грани позистора и с поверхности тепловода пока тепловой поток идет к другому его концу.

2. Перерасход электроэнергии из-за потерь тепла, рассеиваемого вне карбюратора.

В качестве прототипа выбран позисторный корпусный нагреватель, содержащий корпус с электроцепью, включающей позистор, внутренний ввод и сам корпус, служащий наружным вводом, сопряженным с позистором с малым электрическим и тепловым сопротивлением /3/. В прототипе (фиг.5) металлический корпус 7 выполнен П-образным с широкими стенками, ими зажата электроцепь в виде стопки (снизу вверх): изолятор 4, внутренний ввод 2, один электрод (не показан), тело позистора 1, другой электрод (не показан) позистора 1. Некоторые позиции здесь названы правильнее, чем в описании прототипа. Позисторы — тонкие, но широкие для большей теплоотдачи электроды 2 (фиг.2) — на широких гранях тела позистора они не доходят до краев позистора, образуя охранные зоны 3, предотвращающие возможности замыкания электродов при случайном касании с корпусом 7. Конец внутреннего ввода 2 (фиг.5) тоже не выходит за границы электрода. Прототип соответствует его назначению.

Недостатки прототипа

1. Необходимость изолятора 4 под внутренним вводом 2.

2. Не наиболее быстрое нагревание корпуса 7 из-за изолятора 4.

3. Перерасход электроэнергии из-за не наиболее быстрого нагревания и рассеяния тепла через 3 открытые стороны корпуса 7.

Техническим результатом предлагаемого изобретения является устранение указанных недостатков: устранение изолятора внутреннего ввода из корпуса, возможно быстрое нагревание и устранение перерасхода электроэнергии.

Указанный технический результат достигается тем, что в позисторном корпусе нагревателе, содержащем корпус с электроцепью, включающей позистор, внутренний ввод и сам корпус, служащий наружным вводом, сопряженный с позистором с малым электрическим и тепловым сопротивлением, согласно предлагаемому изобретению корпус выполнен полым из электротеплопроводного материала с наименьшей толщиной стенок, достаточной только для предотвращения повреждения электроцепи, электроцепь снабжена 2-м позистором, симметричным 1-му, относительно вертикальной плоскости симметрии корпуса, внутренний ввод выполнен пружинным и установлен враспор между позисторами.

На чертеже изображен паропозисторный корпусный нагреватель, вид сбоку. Если после названия детали нет номера, значит она понятна из описания и уровня техники, она может не быть на чертеже. В металлическом или электропроводном полимерном корпусе 1 в виде плоского параллелепипеда с полостью, открытой с одной стороны, со стенками наименьшей толщины, достаточной только для предотвращения повреждения расположенной в ней электроцепи, содержащей пару плоских позисторов 2л (левый) и 2п (правый), расположенных симметрично вертикальной плоскости симметрии корпуса 1, пружинный внутренний ввод 3 и сам корпус 1, служащий наружным вводом; ввод 3 установлен враспор между позисторами 2, поэтому прижимает их широкими гранями к корпусу 1. На обеих широких гранях каждого позистора 2 выполнены стандартные электроды в виде тонких металлических покрытий, поэтому 1 соединены параллельно между вводом 3 и корпусом 1, выполняя роль изоляторов, предотвращающих короткое замыкание между ними, и проводников тока питания, что является основным замыслом этого нагревателя и причиной его преимуществ. Вход в полость корпуса закрыт изолирующей пробкой 4, скрепленной с корпусом 1 встречно согнутыми выступающими краями 5 широких стенок корпуса 1; вдоль пробки 4 пропущено начало ввода. Узкие стенки корпуса 1 снабжены продольными изгибами (как и дно) для уменьшения тепловых напряжений. Для питания нагревателя к корпусу 1 и вводу 3 могут быть присоединены известные средства с помощью прижимов, пайки и т.д. Нагреватель может быть плотно вставлен в нагреваемое устройство; при напряжении 6…36 В, постоянном или переменном, питание может быть однопроводным с использованием нагреваемого устройства в качестве одного из проводов; при большем напряжении между корпусом 1 и гнездом для него в нагреваемом устройстве должна быть плотно вставлена теплопроводная изолирующая прокладка. Для нагрева воздуха или жидкости нагреватель может быть закреплен на средствах подвода питания, например к жилам кабеля, присоединенным к корпусу 1, и ввод 3.

Работа нагревателя известна из уровня техники. Этот нагреватель дает больший тепловой поток благодаря параллельному соединению позисторов 2л и 2п (доказательство: так соединены э/лампы), наименьшему тепловому сопротивлению между позисторами 2 и корпусом 1, прохождению почти всего теплового потока сквозь корпус 1 и его малой теплоемкости. По этим причинам у него почти нет перерасхода электроэнергии. Отсутствие электроизоялции между позисторами 2 и корпусом 1 не вредно, ибо переходное сопротивление между ними вне электродов велико, а при случайном низком сопротивлении часть объема позистора между пятном сопряжения и вводом 3 работает как дополнительно включенный параллельно позистор, ускоряя нагревание, но перегреться он не сможет, ибо позисторы 2 это предотвратят.

Преимущества позисторного нагревателя с металлическим резистором

1. Повышение производительности и экономия электроэнергии по указанным причинам и прохождению всего теплового потока из середины нагревателя.

2. Пожарная и технологическая безопасность, ибо исключен перегрев нагреваемого материала и среды.

3. Возможность питания различными видами напряжений в широкой области номинальных значений без всяких дополнительных мер: при отсутствии изоляции корпуса 1 от нагревателя — от 6 до 36 В, с изоляцией, обеспечивающей безопасность, — от 120 В и выше.

4. Использование в нагревателях небольших размеров.

5. Отсутствие дорогих устройств, предназначенных поддерживать температуру, и более точное поддержание температуры, поскольку нет реле и цепей управления и исполнительных устройств, где задерживается прохождение извещающих и командных сигналов и операций.

Преимущество перед прототипом

1. Наибольшая быстрота нагревания благодаря использованию 2-х позисторов, меньшему тепловому сопротивлению между позисторами и корпусом без изолирующей пластинки между ними, отсутствию потерь тепла благодаря замкнутому корпусу 1.

2. Экономия электроэнергии благодаря почти полному отсутствуют потерь тепла по указанным в п.1 причинам.

Источники информации

1. Бирни Дж. С., Францис Р. Дж. Трубчатый электронагреватель, заявка ДПС № WO 97/28670, МКИ Н 05 В 3/50.

2. Николаев Ю.Д. и др. Позисторный нагреватель карбюратора двигателя внутреннего сгорания, патент РФ 2020254, МКИ F 02 М 31/12, 1992/93 г.

3. Докторович З.И. Терморезистивный элемент, патент РФ 2068587, МКИ Н 01 С 7/02, 1994/96 г.

Позисторный корпусный нагреватель, содержащий металлический корпус, служащий наружным электрическим вводом, с электроцепью, позистор которой одним своим электродом сопряжен со стенкой корпуса с малым электрическим и тепловым сопротивлением, а другим — с внутренним электрическим вводом, отличающийся тем, что корпус выполнен полым из электропроводящего материала с наименьшей толщиной стенок, достаточной только для предотвращения повреждения электроцепи, электроцепь снабжена вторым позистором, внутренний ввод выполнен пружинным и установлен враспор между позисторами.
