Как выбрать счетчик — АО «Энергомера»
29.03.16 Статьи
Если Вы являетесь владельцем квартиры, частного домовладения или дачи, то перед покупкой счетчика, Вам необходимо точно знать, какой электрический счетчик вам нужен.
В данной ситуации правильнее всего обратиться к специалистам энергосбытовой компании, которые определят параметры требуемого счетчика электроэнергии.
Если Вы решили самостоятельно выбрать счетчик электроэнергии, то Вам необходимо ответить на нескольковопросов:
- Однофазный или трехфазный счетчик.*
Фазность счетчика определяется типом питающей сети. Узнать это можно посмотрев на табло прежнего счетчика. Если на табло указано только 220 V или 230 V, значит Вам нужен однофазный электросчетчик. Если указано 220/380 V или 230/400 V, значит трехфазный. - Максимальный ток счетчика.*
Рабочий ток счетчика электроэнергии определяется величиной нагрузки, энергопотребление которойон будет учитывать. Для определения нагрузки достаточно определить ток вводного автоматического выключателя, который установлен на вводе в домовладение. Если на нем указан ток до 40 А включительно, то Вам подойдет прибор с током до 60 А, если от 40 до 100 А, то необходим прибор с током до 100А. - Однотарифный или многотарифный счетчик.
В РФ потребители могут выбирать способ расчета за электрическую энергию: по одному или нескольким тарифам в различные временные зоны суток. Например, при двухтарифной схеме потребитель с 8.00 до 23.00 платит одну цену за каждый потребленный КВт*ч, а с 23.00 до 8.00 меньшую стоимость. Для уточнения тарифных расписаний и их стоимости Вам необходимо обратиться в энергосбытовуюкомпанию.
Таким образом, если Вы платите по одному тарифу, то Вам нужен однотарифный счетчик, а если по двуми более тарифам, то многотарифный. - Способ крепления счетчика.*
Счетчики изготавливают с возможностью крепления либо на 3-х винтах – для обычных электрощитов (корпуса типа S или Ш), либо на DIN-рейке (корпуса типа R или Р).установка на DIN-рейку установка в щиток - Дополнительные функции счетчика (только для многотарифных приборов).
Дополнительными полезными функциями счетчика для потребителя могут являться:- измерение параметров сети – счетчик сможет выводить на дисплей ток, напряжение, частоту сети на текущий момент;
- возможность снятия показаний при отсутствии напряжения сети – т.е. когда отключили подачу электроэнергии в доме, возможно визуально считать показания со счетчика;
- подсветка индикаторного устройства – удобство снятия показаний в темных помещениях;
- другие функции.
Если Вы ответили на все вопросы, то уже наверняка сможете выбрать себе прибор учета.
Обращаем Ваше внимание, что установку прибора учета должен выполнять специалист, имеющий допуск для выполнения работ под напряжением до 1000 В. Также не забывайте, что после установки электросчетчик должен быть поставлен на учет. Для этого приглашают представителя энергоснабжающей компании, который, убедившись, что все сделано правильно, опломбирует прибор, снимет начальные показания счетчика и даст разрешение на его использование. Только после этого расчеты за электрическую энергию будут осуществляться в соответствии с показаниями нового прибора учета.
* Если Вы впервые устанавливаете счетчик электроэнергии, либо затрудняетесь с определением его параметров, то Вам необходимо обратиться к специалистам энергоснабжающей организации.
www.energomera.ru
Какой электросчетчик установлен в квартире? Виды электросчетчиков.
Как определить: какой электросчетчик установлен в вашей квартире? Виды электросчетчиков.
Если вы читаете эту статью, вероятно, вы недостаточно осведомлены о том, какой электросчетчик установлен у Вас и/или как определить его параметры. В данной статье мы постараемся не углубляться во все тонкости, при этом постараемся раз и навсегда ответить на самые важные вопросы. Если вы желаете заменить электросчетчик, заполните онлайн-заявку, наши специалисты свяжутся с Вами в кратчайшие сроки, договорятся о дате и времени проведения работ.
Для начала, давайте с Вами разберемся, какие бывают электросчетчики?
Все электросчетчики можно разделить на:
- однофазные и трехфазные
- однотарифные и многотарифные
- электронные и индукционные
Однофазные и трехфазные счетчики.
В 95% случаев, в обычных квартирах установлен однофазный электросчетчик. Трехфазные счетчики устанавливаются на предприятиях, офисных зданиях и загородных домах. Информация, о том, какая фазность устанавливаемых счетчиков должна быть, находится в технических условиях на электроснабжение помещения.
Зачастую, данной информации под рукой нет, поэтому есть еще один способ определения фазности, достаточно подойти к щитку. Если на счетчике указано напряжение 220В , то у Вас установлен однофазный счетчик, а если 220/380В – трехфазный счетчик.
Пример определения фазности:
Однофазный счетчик Меркурий 201.5
Трехфазный счетчик Меркурий 230
Однотарифные и многотарифные электросчетчики.
В России тарифы электроэнергии подразделены на зоны суток и для каждой зоны существует свой тариф. Так вот многотарифные счетчики позволяют учитывать потребление энергии в разные зоны, и ,благодаря этому, экономить энергию и собственные сбережения (об этом читайте в статье «Плюсы многотарифного учета»). Напомню, что данная статья посвящена тому, как же определить, однотарифным или многотарифным является установленный счетчик?
Прежде всего, эту информацию можно взять из паспорта прибора. В случае если под рукой он отсутствует, нужно посмотреть на прибор учета, и в случае, если на дисплее высвечиваются значения тарифности «Т1,Т2 и т.д.», данный счетчик является многотарифным.
Пример многотарифного счетчика: на дисплее высвечены данные по зоне Т2:
Электронные и индукционные электросчетчики.
Индукционные счетчики.
Счетчики с вращающимся диском знакомы каждому еще с детства, и вы наверное замечали, что чем быстрее вращается диск, тем больший будет расход энергии. Данные счетчики называются
Электронные счетчики.
Стоимость этих приборов гораздо выше, выше и точность измерений, данные счетчики также позволяют учитывать многотарифный учет. Как вы уже заметили, смотря на фото ниже, вместо вращающегося диска установлен дисплей, который служит отображения показаний. Данные приборы также имеют свои недостатки: они дороже индукционных, чувствительны к изменениям напряжения, их сложно ремонтировать.
Мы затронули тему класса точности прибора. Но что это значит? Как правило в квартирах стоят электросчетчики с классом 2,0. В данном случае это значит, что погрешность измерений будет составлять 2%, иными словами прибор может учесть на 2% больше или меньше электроэнергии. Соответвенно, чем выше класс точности электроприбора, тем выше точность и ниже погрешность.
lveservice.ru
Как подключить однофазный счетчик электроэнергии
Ушли в небытие времена, когда счетчики учета электроэнергии были одинаковыми. Сегодня это огромное разнообразие приборов, которые отличаются друг от друга внешними данными (размеры, дизайн и так далее). Но необходимо отметить, что как бы ни отличались они между собой, схема подключения электросчетчика осталась прежней. Никаких изменений она не претерпела, да и незачем, ведь простота и эффективность не требуют замены. Поэтому давайте рассмотрим в этой статье данную схему, которая будет отвечать на часто встречающийся вопрос, как подключить однофазный счетчик электроэнергии?
Сразу же оговоримся, что существует два основных способа подключения:
- Прямой.
- Трансформаторный.
Первый используется в быту, второй в промышленности. Название трансформаторное подключение говорит само за себя, то есть, в схеме присутствует трансформатор, который регулирует нагрузки тока в сети. Оно нормализует силу тока при перегрузках, тем самым сохраняет счетчик в рабочем состоянии. Понятно, что трансформаторное подключение связано с трехфазным счетчиком.
Хотя необходимо отметить, что трансформаторы устанавливаются и в больших домах. Но это встречается редко, так как ток в бытовых сетях протекает с нормальными параметрами, то есть, соответствует пределам самого электрического однофазного счетчика.
Однофазные счетчики учета электроэнергии
Перед тем как перейти к разбору вопроса, как подключить однофазный счетчик, необходимо рассмотреть его виды, которые сегодня предлагают производители. Основной параметр прибора контроля и учета – это сила тока, которую счетчик может через себя пропустить. Вот его номинальные пределы: 5-15 А, 5-40 А, 5-60 А и 5-80 А.
Для чего необходимы такие разные пределы? Все дело в том, что суммарная потребляемая мощность всех бытовых приборов дома и освещения может варьироваться в различных пределах. К примеру, данный показатель будет равен 10 А, то это не значит, что можно будет устанавливать счетчик номиналом 5-15 А, лучше установить прибор с большим показателем, так сказать, про запас, ведь всегда есть вероятность приобретения и установки дополнительной бытовой техники, что увеличит нагрузку.
Теперь, почему этот прибор называется однофазный счетчик? Все дело в том, что через него будет проходить электрическая сеть одной фазы. Конечно, без нуля здесь не обойтись, поэтому к электросчетчику будут подсоединяться два провода: фаза и ноль.

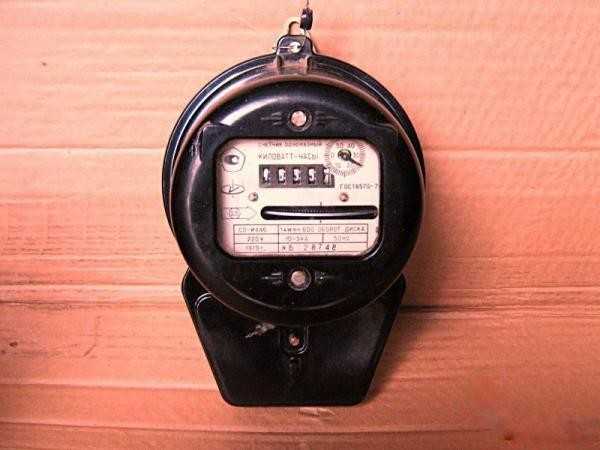

Счетчик однофазный механическийПравильное подключение
Для человека несведущего в электрике процесс подключения покажется очень простым. Конечно, необходимо для этого схема подключения однофазного счетчика электроэнергии. Где ее взять? Производитель об этом сам позаботился. В сопроводительных документах к прибору вы всегда найдете инструкцию, где данная схема показана на рисунке и описана словами.
Правда, иногда встречаются ситуации, когда аннотацию подключения не нашли. Что делать тогда? И здесь производитель приходит вам на помощь. Просто открутите крышку клеммной коробки, снимите ее и переверните обратной стороной к себе. Именно на обратной стороне схема подключения счетчика и расположена. Она нанесена на пластмассовую поверхность методом теснения.

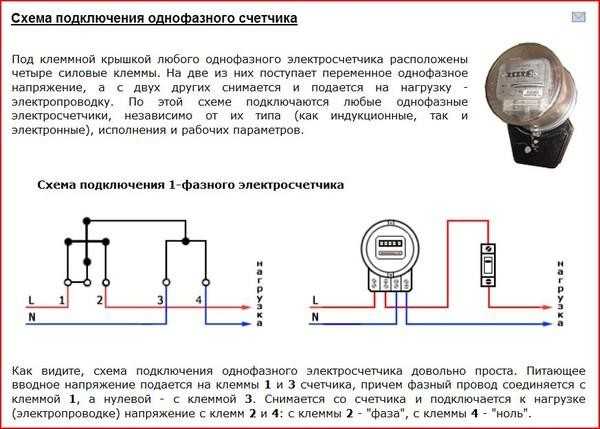

Как было сказано выше, подключить однофазный счетчик электроэнергии своими руками несложно. Это вы поймете, обратив внимание на рисунок ниже.
Что из данного рисунка видно?
- Во-первых, это четыре клеммы подключения.
- Во-вторых, две первые клеммы предназначаются для фазы, две последние для нуля. Кстати, клеммы пронумерованы, так что ошибиться просто невозможно.
- В-третьих, фазный контур (питающий) подключается к клемме номер один, выходной к клемме номер два. Далее провод идет на автомат. К клемме номер три подключается входной нулевой контур, к четвертой выходной.
То есть, все достаточно просто. Здесь главное не ошибиться. Вот такие правила и схема подключения однофазного электросчетчика.
Полезные советы
На самом деле необходимо отметить, что подключить счетчик учета электроэнергии своими руками – проблема небольшая. Но вот на что еще хотелось бы обратить ваше внимание.
- Многое будет зависеть от правильно проведенного монтажного процесса. Если распределительный ящик уже установлен, то сам счетчик установить и закрепить внутри него будет просто. Обычно они крепятся на три самореза или на DIN-линейку, все зависит от конструкции прибора. Но в любом случае придется поработать перфоратором. Кстати, DIN-линейки продаются в магазинах, нужно только подрезать ее под определенный размер и закрепить двумя или тремя саморезами.
- Существует оптимальная высота установки счетчиков – это 1,6-1,7 м. Хотя это не жесткое требование, можете устанавливать там, где хотите.
- Перед проведением монтажных работ отключите общий автомат подачи электроэнергии. То есть, обесточьте сеть дома полностью.
- Если используется для сборки схемы подключения медный многожильный кабель, то его концы обязательно надо пропаять или установить специальные наконечники обжимного типа. Это увеличит плотность контактов. Но лучше для этих целей использовать жесткий одножильный провод, к примеру, ПВ-1. Обратите внимание, что провод ПВ имеет одноцветную окраску, поэтому фазные и нулевые провода надо будет как-то обозначить. К примеру, разноцветной изолентой.
- Если в распределительный щит устанавливаются защитные приборы¸ то необходимо оставить для них место.
- Если распределительный щит устанавливается на улице, то необходимо на входном и выходном кабеле установить специальные резиновые манжеты, которые обеспечат герметичность ящика. Обычно манжеты дополнительно затягиваются резьбовым патроном.
- В современных однофазных счетчиках клемма – это два зажимных винта. Чтобы подключение было проведено правильно, необходимо конец провода вставить в клемму, затянуть верхний винт, проверить надежность крепления подтягиванием провода вниз, затем затягивается нижний винт, после чего опять проводится подтяжка рукой вниз.
- В этой схеме подключения электросчетчика последним соединяется кабель нагрузки, который отходит от автоматов внутрь помещений.
- Как только сборка будет закончена, можно приглашать представителя энергоснабжающей организации. Обратите внимание, что счетчик ставится именно для них, и поэтому они и берут его на учет. Представитель должен проверить, правильно ли проведен монтаж, все ли нормы соблюдены. Если все соответствует правилам, то прибор ставится на учет, для чего он пломбируется.
Есть в этом вопросе один момент, который касается коммунальных квартир. Так вот электроснабжающая организация берет на контроль только один счетчик на всю квартиру. Внутренние приборы и их работу она не учитывает. Так что их показания на совести хозяев комнат.
onlineelektrik.ru
Однофазный счетчик
Однофазный счетчик представляет собой специальный прибор, устанавливаемый для учета электроэнергии в двухпроводной сети с переменным током, где стандартное напряжение составляет 220 В.
Виды однофазных счетчиков
Приборы разделяются на:
- однофазный однотарифный счетчик – в течение суток применяется один тариф для учета электроэнергии;
- однофазный двухтарифный счетчик – в течение суток применяются два тарифа в зависимости от временного интервала – дневной и ночной.
Подключение однофазного счетчика

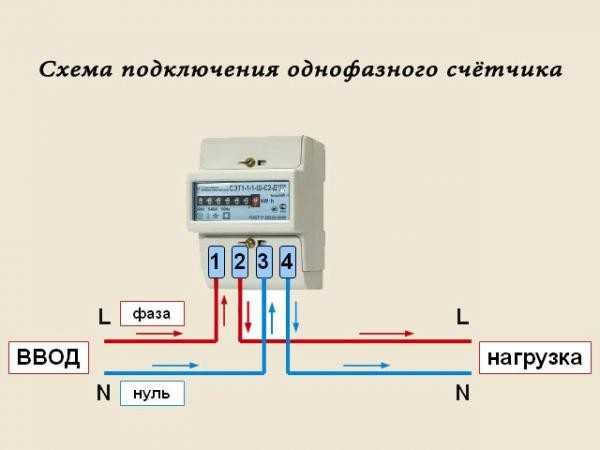

Перед подключением однофазного счетчика вам необходимо будет ознакомиться со схемой, которая содержится в руководстве по эксплуатации, а также на обратной стороне клеммной крышки.
На клеммной колодке содержатся 4 контакта, а именно:
- ввод фазы к квартире или дому от внешней сети;
- выход фазы внутрь квартиры или дома;
- ввод нуля к квартире или дому от внешней сети;
- выход нуля внутрь квартиры или дома.
Перед осуществлением процесса отключают автомат, рубильник или пробки. В случае, если вводной кабель приходит на счетчик, отключают линию. Провода подключаются к контактам однофазного счетчика в вышеуказанной последовательности.
Однофазный или трехфазный счетчик для квартиры
Трехфазный счетчик отличается тем, что он устанавливается в трехпроводных или четырехпроводных сетях с переменным током, стандартное напряжение составляет 380 В.
Однофазный и трехфазный счетчики имеют разные сферы применения:
- однофазные счетчики устанавливают в квартирах, жилых и офисных зданиях, на дачах, в гаражах. Они отличаются простотой и удобством в использовании, с них легко можно снимать показания;
- трехфазные счетчики устанавливают на промышленных предприятиях и в зданиях, где предполагается большое количества потребления электрической энергии. Их устройство гораздо сложнее, чем в однофазных приборах, но их измерения намного точнее.
Трехфазные счетчики можно подключать и к сети с одной фазой. Если рассматривать вопрос, какой счетчик лучше подключить для квартиры – однофазный или трехфазный, рекомендуется остановить свой выбор на первом. Трехфазный прибор намного мощнее и требует большего количества распределительного тока. Кроме того, он обладает более высоким напряжением и поэтому гораздо опаснее в случае возникновения короткого замыкания.
Таким образом, вы сможете подобрать необходимый вид однофазного счетчика для вашей квартиры.
womanadvice.ru
Как выбрать электросчетчик |
Приобретение и установка электрического счетчика предполагает полное ознакомление не только с продукцией производителей, но и учет всех технических характеристик энергосетей. В первую очередь необходимо узнать о номинальной нагрузке в сети, о количестве тарифов по оплате за электроэнергию, в зависимости от времени суток. Данную информацию можно получить в энергоснабжающей компании, которая обслуживает район, а также получить у нее разрешение на установку счетчика.
Фазность счетчиков
Самыми распространенными являются однофазные и трехфазные счетчики. Для определения фазности счетчика энергии, будет достаточно ознакомиться с данными на табло предыдущего счетчика. Если табло имеет вольтность в пределах 220/230V- это данные однофазного счетчика. Для трехфазного — характерно напряжение в сети 230/400V или 220/380V. При желании, можно заменить однофазный счетчик на трехфазный. Для этого достаточно обратиться в энергосберегающую организацию и получить новые технические условия.
Мощность потребления электрического счетчика
Важную деталь, которую необходимо учитывать перед приобретением электрического счетчика, является нагрузка номинального тока. Это значит, что каждый счетчик рассчитан на определенную нагрузку током. Если на вводном автомате указано, что допустимая нагрузка током составляет 40 А, тогда новый прибор должен быть рассчитан на 60А, при показателях от 40 А до 100А, необходимо устанавливать счетчик с максимальной нагрузкой током в 100 А. Электроснабжающие организации следят за установкой счетчиков, чтобы они соответствовали номинальной нагрузке током. Любая попытка установить неподходящий по амперности прибор, будет считаться нарушением закона.
Тарифы
Многие регионы практикуют тарифные расписания, на основании которых происходит начисление оплаты за использованную электроэнергию, в зависимости от времени суток. Если в регионе единый тариф, тогда есть смысл приобретать однотарифный счетчик. Там же где существует два и более тарифа, необходимо устанавливать многотарифные счетчики. Узнать о наличие тарифов в регионе, можно в организации, которая отвечает за электроснабжение. Трехфазный счетчик меркурий, уже давно представлен на рынке в сериях 230 и 231. Подробнее о нем читайте здесь. Все приборы торговой марки Меркурий обслуживают однотарифные и многотарифные режимы электросетей, имеют различные возможности.
Только специалисты, которые имеют уровень допуска, могут заниматься установкой счетчиков учета электроэнергии.
www.avtostoyanki.net
Трехфазный счетчик электроэнергии
Современную жизнь невозможно представить без электричества. Оно нам необходимо для работы электрических приборов — мультиварок, пылесосов, холодильников, телевизоров, освещения наших домов и квартир и многого другого. И для учета потребления электроэнергии нам просто необходим специальный прибор. Например, трехфазный счетчик электроэнергии.
Чем отличается трехфазный счетчик от однофазного?
Однофазный прибор учета электроэнергии представляет собой специальный прибор, устанавливаемый только в двухпроводной сети с переменным током и напряжением в 220 В. Зато трехфазные счетчики могут помочь с учетом в трех- и четырехпроводных проводных сетях с частотой в 50 Гц, переменным током и напряжением в 380 В.
Однофазные счетчики обычно устанавливают в жилых домах и квартирах, в административных и офисных помещениях, в торговых точках, гаражах и т.д. Они устроены очень просто, снимать с них показания не составляет труда.
Трехфазные многотарифные счетчики электроэнергии более сложные в устройстве и более точные. Они нужны на объектах с повышенной сложностью – промышленных производствах, объектах с большим потреблением электроэнергии, предприятиях.
На вопрос, стоит ли покупать и устанавливать трехфазный счетчик при однофазной сети, можно ответить, что с ним есть вероятность, что при коротком замыкании из-за более высокого напряжения, удар током будет сильнее. Кроме того, его подключение более хлопотное, не говоря уже о том, что для начала вам нужно будет получить на это разрешение от службы энергосбыта.
Установка трехфазного счетчика в жилом помещении оправдана лишь в случае, когда площадь его превышает 100 квадратов, и когда вы планируете использовать особо мощные приборы.
Преимущества трехфазных счетчиков
Среди очевидных преимуществ этих сложных устройств:
- низкое собственное потребление электроэнергии;
- высокий запас точности;
- устойчивость к перепадам напряжения и отключениям электроэнергии;
- световые индикаторы работы;
- телеметрический выход;
- отсутствие самохода;
- фиксация в журнале событий перегрузки, самодиагностику, попытки несанкционированного доступа;
- устойчивость к механическим и климатическим воздействиям, радиочастотному электромагнитному полю, импульсным помехам и электростатическим разрядам;
- возможность установить прибор в бытовом секторе, жилых помещения, сооружениях, административных зданиях, гаражах и коттеджах, а также в производственном секторе – на крупных промышленных предприятиях, в предприятиях торговли и сервиса.
Как пользоваться трехфазными счетчиками электроэнергии?
Если вы все же установили трехфазный счетчик электроэнергии, вам нужно узнать, как снять с него показания. Делать это может как сотрудник службы энергосбережения, так и вы сами.
Итак, вам понадобится лист бумаги, карандаш, калькулятор и инструкция к модели вашего счетчика. Последняя вам нужна для того, чтобы определить конкретный тип устройства. На сегодня они бывают электронными и индукционными.
Осмотрите счетчик и определите, четырехзначный он или трехзначный. В первом случае максимальный показатель равен 10 000 кВт/час, во втором – 1000 кВт/час. После достижения этих отметок, показания обнуляются и счет начинается с нуля.
Далее вам понадобятся для сравнения показатели за прошлый месяц. Выпишите текущие показания и вычтите от них прошлые. Вы получите расход электроэнергии за период с момента последней платы. На забудьте записать показания на листок бумаги.
Осталось умножить показания трехфазного счетчика электроэнергии на действующий тариф. При самостоятельном снятии показателей, сохраняйте квитанции об оплате, чтобы в дальнейшем не возникало вопросов и проблем.
