Какой насос лучше для скважины центробежный или винтовой: Какой насос для скважины выбрать — винтовой или центробежный?

Что лучше выбрать для скважины – винтовой или центробежный насос.

Организация водоснабжения на загородном или частном участке без централизованных магистралей всегда упирается в вопрос о том, какие насосы лучше для скважины винтовые или центробежные. Правильное решение задачи можно получить двумя путями: обратиться с полным доверием к профессиональному консультанту или самостоятельно изучить особенности их конструкций и преимуществ в применении.

Главные особенности центробежных насосов

Рабочий орган у центробежных насосов выполнен в виде лопастного колеса с минимальными зазорами к корпусу (камеры прокачивания воды), что определяет ряд эксплуатационных особенностей:

• Довольно низкий рабочий шум и вибрация, т.к. детали при производстве не только точно подгоняются, а и балансируются.
• Большая производительность при небольших размерах и мощности электропривода, причем существуют многоступенчатые модификации, которые позволяют качать с больших глубин и на большую высоту.
• Большой модельный ряд при компактных габаритах, а также высокая надежность с большим моторесурсом.

На первый взгляд у насосов отличные характеристики и проблему, какие насосы лучше для скважины винтовые или центробежные, можно закрыть, но центробежные агрегаты зависимы от качества перекачиваемой жидкости. Центробежная сила возникает за счет минимальных зазоров между рабочим колесом и корпусом, поэтому попадание в поток твердых фракций приводит к кавитационным проявлениям с интенсивной выработкой рабочего органа и перегрузкой электропривода. По этой же причине запуск «на сухую» или прекращение подачи воды приводит к выходу из строя насоса.

Главные особенности винтовых насосов

В винтовых насосах рабочий орган представлен в виде шнека, который вращением создает турбулентный поток воды, что и обуславливает эксплуатационные особенности:

• Большая производительность и напор воды, причем многоступенчатые модификации практически снимают ограничения по глубине забора и высоте подъема воды.
• Низкий рабочий шум и вибрация, причем выработка деталей агрегата более равномерная, т.к. возникающие усилия воздействуют в разных направлениях.
• Высокая рабочая надежность, поэтому поломки агрегата крайне редки, а сам ремонт не сложен и столь дорогой.
• Винтовые насосы способны перекачивать жидкость с некоторым загрязнением твердыми частицами, причем производительность их не падает, а пульсация потока воды минимальна, что позволяет использовать агрегаты в скважинах и колодцах с малым дебетом.

Учитывая указанные факторы проблема, какие насосы лучше для скважины винтовые или центробежные, может показаться, что решена, но винтовые насосы имеют несколько большие размеры, что обязательно нужно учитывать при подборе агрегата для скважины с определенным диаметром.

Обобщение и упрощение выбора насоса для скважины

Чтобы правильно подобрать насос, необходимо учесть несколько параметров:

• Характеристики скважины: чистоты воды, глубина и дебет скважины, диаметр ствола скважины. Именно от совокупности характеристик зависит выбор насоса, т.к. при низкой загрязненности, относительно небольших глубинах и достаточном дебете целесообразно подбирать центробежные насосы, ведь их габариты и электрическая мощность несколько ниже, что упрощает монтаж и экономит при эксплуатации средства.
• Проблемные скважины, у которых нестабильный дебет, очень низкий уровень забора воды или отмечается повышенное содержание твердых частиц в жидкости, целесообразно снабжать винтовыми насосными установками, т.к. они менее проблематичны в эксплуатации и более надежны при жестких условиях.

Какой насос лучше винтовой или центробежный?

Первое о чем задумывается владелец частного загородного дома – это водоснабжение. Подача чистой воды в дом невозможна без скважины и установленного в ней насоса. Но какое оборудование устанавливать? Что должно обеспечить дом водой. Винтовой или центробежный насос лучше справится с поставленной задачей?

В этой статье собрана вся необходимая информация для того, чтобы Вы однозначно решили какой из этих двух типов насосного оборудования подходит именно Вам, рассмотрены плюсы и минусы и приведено сравнение этих двух агрегатов.

Содержание статьи

Винтовой насос: достоинства и недостатки

Винтовой принцип подачи воды – это один из первых принципов насосного оборудования. Перемещение воды в этом случае осуществляется за счет её перемещения вдоль оси винта в камере. Камера образована винтовыми канавками и внутренней поверхностью корпуса.

Оборудование этого типа впервые появилось в 1936 году, и благодаря своей простой конструкции стала широко распространяться по всему миру.

Устройство, принцип работы и все что необходимо знать о винтовом насосе для скважины здесь

Достоинства:
  возможность подачи воды с любой глубины;
  оборудование способно создавать большой напор на выходе;
  вода перекачивается равномерно, без скачков и пульсаций;
  способен перекачивать воду даже в наличием в ней загрязненний, таких как песок;
  низкий уровень шума при работе;

  высокая надежность обусловлена хорошо отработанной конструкцией;
  низкая стоимость запасных частей и технического обслуживания.

Недостатки:
  большие габариты и вес;
  отсутствует возможность регулирования напора воды.

Центробежный насос: достоинства и недостатки

Центробежный насос на сегодняшний это самый распространенный тип циркуляционного оборудования. Перемещение жидкости в этом случае происходит за счет воздействия лопастного колеса на перекачиваемую среду.

Центробежные насосные агрегаты изготавливаются как с одним колесом, так и с несколькими. Модели с несколькими рабочими колесами называются многоступенчатыми. Многоступенчатые колеса отличаются увеличенным напором при сохранившейся производительности.

Устройство, принцип работы и все что необходимо знать о центробежном насосе для скважины здесь

Достоинства:
  центробежные насосы уникальны, они выпускаются как погружного так и поверхностного исполнения;
  оборудование обладает компактными габаритными характеристиками и небольшим весом, что позволяет использовать его даже в стволе скважины;
  высокая надежность такого оборудования обусловлена отработанной конструкцией;

  vблагодаря широкому модельному ряду Вы сможете подобрать оборудования для любых целей.

Недостатки:
  оборудование этого типа требовательно к качеству перекачиваемой жидкости, поскольку наличие загрязнений в жидкости может привести к поломке;
  агрегат охлаждается перекачиваемой жидкостью, поэтому падение уровня воды в скважине может привести к поломке.

Что выбрать: винтовой или центробежный насос?

Каждый хозяин хочет для себя только лучшее и перед тем как приобрести оборудование часто возникает вопрос: какой насос лучше винтовой или центробежный для скважины?

Из двух описанных выше разделов следует, что такое оборудование отличается между собой не только принципом работы, конструкцией и расходно-напорными характеристиками, но и что более важно для нас областью своего использования, поэтому мы будем сравнивать эти агрегаты по нескольким параметрам.

Наличие загрязнений в перекачиваемой воде

Центробежный насос используется для организации постоянного обеспечения чистой водой частного дома и загородного участка. И вот в этом самом слове чистой и кроется вся суть.

Оборудование этого типа сконструировано для перекачивания только чистой воды без наличия каких-либо примесей. Наличие в жидкости загрязнений, таких как крупные частицы песка или грязи может привести к поломке оборудования.

Винтовой погружной насос для скважины или для колодца способен перекачивать воду даже с содержанием довольно крупных загрязнений без ущерба для себя.

Если рабочая среда – это питьевая вода – то Ваш выбор должен остановиться на оборудовании центробежного типа.

Если требуется перекачивать жидкость с незначительными загрязнениями, то ничего лучше винтового насоса Вам не найти.

Технические характеристики

Современный винтовой или центробежный насос в зависимости от модификации можно подобрать на любые необходимые Вам значения напора и производительности, но принцип работы таких агрегатов накладывает ряд ограничений.

Центробежные насосы более шумные, но вместе с тем имеют небольшие габариты и возможность широкого регулирования расхода и напора перекачиваемой жидкости.

Винтовой насос тяжелее, имеет чуть большие размеры, но при работе практически бесшумен.

Глубина скважины

Центробежный агрегат в силу своей конструкции рассчитан на создание определенного напора, уменьшить величину которого могут имеющиеся на трубопроводе сопротивления, например изгибы или установленные краны и фильтры.

Винтовому насосу не важна глубина нахождения воды в скважине и наличие сопротивлений, он создает один и тот одинаковый напор в системе.

Вибрация

В специфике своей работы центробежные агрегаты отличаются двумя неприятными особенностями – это вибрации и возможность появления кавитации.

Винтовой погружной насос во многом благодаря низкой частоте вращения двигателя лишен этих недостатков, поэтому такой агрегат может быть размещен даже в стволе скважины.

Техническое обслуживание

Если сравнивать конструкцию, то центробежные агрегаты имеют более сложное исполнение. К тому же безусловным плюсом винтовых насосов является низкая частота вращения, благодаря чему существенно увеличивается срок службы насосного агрегата.

Что в итоге. Видео по выбору

Какой же из винтовых насосов выбрать? Или стоит взять центробежный насос для скважины.

Давайте под итожим основные плюсы и преимущества винтовых насосов
  долговечность. Двигатель насоса обеспечивает вращение винта, он не работает в контакте с внутренностями насоса, это способствует к снижению трения и повышению долговечности работы насоса.
  отсутствие пульсаций. Осевое перемещение воды в насосе и постоянные показатели подачи характеризуют отсутствие пульсации жидкости на выходе из насоса.
  низкий уровень шума. Благодаря небольшой инерции движущихся частей насоса уровень шума остается так же на невысоком уровне.
  простота конструкции обеспечивает высокую ремонтопригодность и долговечность как отдельных узлов, так и всего насоса.

Центробежные насосы отличаются высоким КПД, небольшим потреблением электроэнергии и широкой линейкой моделей на любые варианты расхода и подачи.

Винтовой глубинный насос в большинстве случаев используется в промышленности и гораздо реже в бытовой сфере. Особенности конструкции такого оборудования позволяют перекачивать воду с незначительным содержанием загрязнений – не более 150 г / мм³ жидкости.

Исходя из всего вышеперечисленно можно сделать вывод, что окончательный выбор оборудования завит от воды, которую он будет перекачивать.

В дополнение к статье «Какой насос лучше винтовой или центробежный?» Вам может быть интересно:

Сравнение винтовых и центробежных насосов

Любая автономная система водоснабжения немыслима без применения перекачивающего устройства. В качестве источника на большинстве загородных участков используется скважина. Для нее в основном приобретаются бытовые насосы винтового или центробежного типа. В чем разница между ними, и какую модель стоит выбирать?

В конечном итоге решать придется собственнику, так как, не зная всех особенностей системы водоснабжения, параметров скважины (в том числе, и ее дебита), давать однозначную рекомендацию не возьмется ни один профессионал. Чтобы выбор был осознанным, необходимо разбираться, в чем плюсы и минусы перекачивающих устройств различных типов.

Насосы винтовые

Такие приборы являются аналогами роторных агрегатов. Рабочий элемент в них – винт, оснащенный лопастями. В первом приближении он напоминает шнек мясорубки. При его вращении происходит всасывание воды и подача ее под давлением на выходной патрубок.

Насосы этого типа выпускаются в различных модификациях – с одним винтом, двумя и даже тремя. Но их достоинства и недостатки одинаковы; разница лишь в значениях отдельных характеристик.

Плюсы

• Способность создавать высокий напор.
• Ограничений по глубине скважины практически нет.
• Подача воды даже при минимальном ее уровне. Для скважин, характеризующихся низким дебитом – один из лучших выборов.
• Пульсаций давления в системе из-за работы насоса не будет, так как подача воды осуществляется равномерно, плавно.
• Такие приборы способны перекачивать жидкости недостаточно очищенные, то есть с включениями твердых фракций.
• Бесшумность.
• Поломки винтового насоса крайне редки, так как его устройство очень простое.
• Техническое обслуживание несложное и незатратное.
• Стоимость значительно ниже, чем аналогичных приборов центробежного типа.

Минусы

• Повышенные габариты. Центробежные насосы гораздо компактнее.
• Нет возможности дозирования подаваемого объема воды.
• Все винтовые модели – погружного типа. Это отражается на удобстве их обслуживания или ремонта; прибор придется вынимать из скважины. И если поломка произойдет в зимний период, возникнет ряд проблем.

Насосы центробежные

Такие перекачивающие приборы от винтовых устройств отличаются рабочим элементом. В них перемещение жидкости осуществляет колесо. В более простых моделях оно одно, хотя их бывает и несколько.

Плюсы

• Универсальность применения. Это относится как к источнику воды (скважина, колодец или иное), так и к способу монтажа – модели глубинные и поверхностные.
• Компактность.
• Высокая надежность.
• Большой модельный ряд.
• Повышенная производительность, что позволяет поднимать воду со значительной глубины и подавать ее на большую высоту.
• Шумы в рабочем режиме практически отсутствуют.

Минусы

• Требовательность к «чистоте» воды. Малейшие твердые взвеси, содержащиеся в жидкости, воздействуют на рабочее колесо как абразив.
• Центробежные насосы стоят дороже винтовых приборов.

Приведенная информация – всего лишь обобщенные сведения о насосах винтовых и центробежных. На рынке множество приборов этих типов, отличающихся производителем, характеристиками и возможностями по обеспечению водой. Выбор не ограничивается лишь определением группы перекачивающего устройства. Чтобы понять, насколько сложен данный вопрос, можно отметить некоторые критерии оценки целесообразности приобретения.

1. Размеры. Получится ли установить прибор в конкретную скважину, имеющую свой диаметр?
2. Мощность насоса. А это и глубина забора жидкости, и особенности схемы водопровода.
3. Количество «потребителей» и их потребность в воде.
4. Создаваемый напор. Все бытовые приборы, подключаемые к магистрали (машины посудомоечные, стиральные, котельное оборудование и так далее), работают лишь при определенном минимальном давлении в системе.
5. Техническое сопровождение изделия в данном населенном пункте. А это, в первую очередь, скорость ремонта и профессионализм мастеров.

Примечание. Выбор насоса для скважины – вопрос достаточно сложный, и приобретать его без консультации со специалистом не стоит. Иначе велика вероятность, что результат окажется неудовлетворительным, а деньги и время будут потрачены зря.

«АЛЬФАТЭП» не первый год работает в сфере инженерных коммуникаций по московскому региону. Достаточно позвонить на номер контактного телефона компании 8 (499) 116-32-26, и ее сотрудники дадут предварительную консультацию по любому вопросу, касающемуся водоснабжения из скважины. При необходимости помогут подобрать для нее оптимальную модель насоса. Если подходящего прибора на складе нет, в кратчайшие сроки организуют его закупку. В штате «АЛЬФАТЭП» – профессионалы высокого класса, оказывающие широкий спектр услуг; от составления проекта системы водопровода до монтажа, настройки и пуска в эксплуатацию оборудования.

Какой насос для скважины лучше центробежный или винтовой

Автор Петр Андреевич На чтение 3 мин. Просмотров 567

С целью добычи воды за пределами крупных населенных пунктов, необходимо делать скважину или колодец. Для комфортного проживания важно обеспечить автоматическую подачу воды. Пед тем как выбрать насос для скважины, нужно разобраться какой лучше центробежный или винтовой вариант. Разберем их конструктивные особенности, плюсы и минусы.

Принцип выбора насоса для скважины

В каждой автономной системе водоснабжения необходимо устройство для перекачивания воды из подземной шахты в домашний водопровод. Единственным решением такой задачи является установка водяного насосного оборудования.

Какой насос лучше: винтовой или центробежный, какую модель выбрать, в чем заключаются их отличия?

Окончательное решение принимать собственнику, да и зависеть оно будет от следующих особенностей:

• глубина залегания водного пласта;
• производительность скважины;
• особенности грунта и воды.

Каждый аппарат предназначен для решения конкретных задач, имеет свои достоинства и недостатки.

Центробежный насос – плюсы и минусы

Основным рабочим элементом такой конструкции является вращающееся колесо или несколько колес. За счет этого происходит перемещение жидкости в нужном направлении. Центробежный насос имеет свои плюсы и минусы.

Устройство и принцип работы.

Плюсы:

• Универсальность такого технического решения превосходит все ожидания. Его можно использовать в качестве поверхностного и погружного насоса. Он превосходно работает в скважине и колодце, а также способен качать воду из любого другого источника водоснабжения.
• Компактность конструкции позволяет ее использовать в стволе скважины.
• Превосходная надежность такой конструкции обусловлена ее простотой.
• Широкий спектр предлагаемых моделей.
• Большая производительность позволяет поднимать воду из глубоких артезианских скважин.

Тишина работы является очередным бонусом данного технологического решения.

Минусы:

• Транспортируемая вода должна преждевременно поддаваться жесткой фильтрации, так как наличие мелких фракций твердых частиц негативно сказываются на рабочем механизме.
• Стоимость таких конструкций является достаточно высокой.

Вышеперечисленные характеристики являются обобщенными, в каждом случае необходимо внимательно читать возможности конкретной модели.

Винтовые насосы – плюсы и минусы

Данные конструкции аналогичны роторному агрегату. В качестве рабочего элемента выступает винт с лопастями в виде шнека мясорубки. Во время вращения он создает эффект всасывания воды во входящем патрубке. На выходе вода подается с большим давлением. Для увеличения давления в таких конструкциях могут одновременно работать до трех винтов. Винтовой насос имеет ряд преимуществ и недостатков.

Полная характеристика всех моделей “Водолей”.

Основные плюсы:

• Возможность создать на выходе большой напор.
• Нет ограничений по глубине залегания водного пласта.
• Возможность создать хороший напор воды при ее незначительном объеме.
• Вода подается равномерно, исключены перепады давления.
• Способность транспортировать воду с наличием в ней мелких частиц песка.
• Во время работы нет шума.
• Устройство является достаточно простым, что увеличивает его надежность.
• Техобслуживание производится в указанное время, но оно не несет значительных затрат.

Бонусом такой конструкции является ее низкая стоимость. Полный принцип работы и устройство.

Минусы:

• Габариты таких конструкций больше нежели у центробежных насосов.
• Нет возможности регулировать напор воды.
• В этом типе конструкции возможны только погружные модели.

Во время техобслуживания понадобится оборудование вынимать из скважины, на что потребуется некоторое время.

Рекомендации по выбору + видео

Выбирая вид насоса и его модель необходимо учитывать следующие особенности:

• глубину своего источника воды;
• производительность скважины или колодца;
• особенности местного грунта и наличие в воде мелких фракций твердых частиц;
• расстояние между источником водоснабжения и точек потребления воды;
• особенности домашнего водопровода, количество установленной сантехники.

Только с учетом всех вышеперечисленных нюансов можно определить, какой тип насосного оборудования лучше для скважины.

Внимательно подбирайте модель водяного насоса и наслаждайтесь его безотказной работой!

ПолезноБесполезно1

центробежный или вибрационный, внутренний или внешний

Частные дома, удаленные от города, чаще всего не подключены к системе водоснабжения. Единственным выходом в такой ситуации становится обустройство колодца или скважины. Но чтобы вода поступала в дом, необходима установка насоса. По конструкции они могут быть погружными и поверхностными, но каждый из них имеет свои достоинства и недостатки. Поэтому крайне важно знать, какой насос лучше для скважины выбрать.

Внутренний или внешний

Поверхностные устройства предназначены для колодцев и скважин с небольшой глубиной. До поверхности воды не должно быть больше 8-9 м. Для скважин с большей глубиной устанавливаются погружные насосы, поэтому по-другому их называют ещё глубинными.

Поверхностные устройства ставятся снаружи скважины. Благодаря чему их легко и удобно обслуживать. Часто их устанавливают вместе с аккумулирующим бачком для стабилизации давления в системе. Но из-за того что поверхностный насос работает вне скважины, он издаёт много шума, а также занимает место. В итоге необходимо обустраивать для него площадь и сооружать постройку для поглощения звуков. Так как насос находится вне воды, его двигатель не охлаждается ей.

Схема расположения внутреннего и внешнего насоса для скважины

Погружные устройства делятся на несколько видов:

• вихревые;
• винтовые;
• вибрационные;
• центробежные.

Вихревые насосы имеют одно рабочее колесо. Оно втягивает воду во внутреннюю часть и выталкивает во внешнюю, за счёт чего и появляется вихрь. В момент прохождения воды через колесо увеличивается её скорость и давление. Конструкция этих насосов проста, поэтому они имеют невысокую цену. Но из-за этого у них низкий КПД и они неспособны работать с жидкостями, в которых есть песок или другие подобные примеси, так как это приводит к быстрому износу устройства.

Вихревые насосы рекомендуется использовать для скважин с низким дебитом или когда требуется малая подача воды.

Устройство вихревого насоса

Основным рабочим элементом винтового устройства является винт (шнек). Вода, попадая внутрь насоса, постепенно нагнетается шнеком, в итоге появляется напор и жидкость вытесняется наружу. Так же как и вихревое устройство, винтовой имеет простую конструкцию и невысокую цену. Рекомендуется к использованию в скважинах с низким дебитом. Но по сравнению с вихревым насосом, винтовой более устойчив к примесям в воде.

Схема устройства винтового насоса

Вибрационный или центробежный

Вибрационное устройство способно выкачивать воду из скважин глубиной до 40 м. Имеют простую конструкцию и сравнительно небольшую цену. Вибрационный насос не требует постоянного техобслуживания, и имеет небольшой вес и габариты. Но он неспособен работать длительное время, а также может выдавать недостаточно сильный напор. Самый главный недостаток – из-за вибрации разрушаются стенки скважины, и она постепенно засыпается.

Схема устройства вибрационного насоса

Центробежный насос в отличие от вибрационного, работает без ущерба для стен скважины и не издаёт шума. Также существует большой выбор устройств этого типа с разными характеристиками.

Рабочее колесо центробежного насоса состоит из переднего и заднего дисков, а между ними находятся лопасти, направленные в противоположную сторону его движения. Именно от количества этих колёс и зависит высота напора, чем их больше, тем он выше. Поэтому центробежные насосы имеют разную высоту.

Обратите внимание! В отличие от всех предыдущих устройств, центробежные насосы способны работать длительное время, а также они более энергоэффективны.

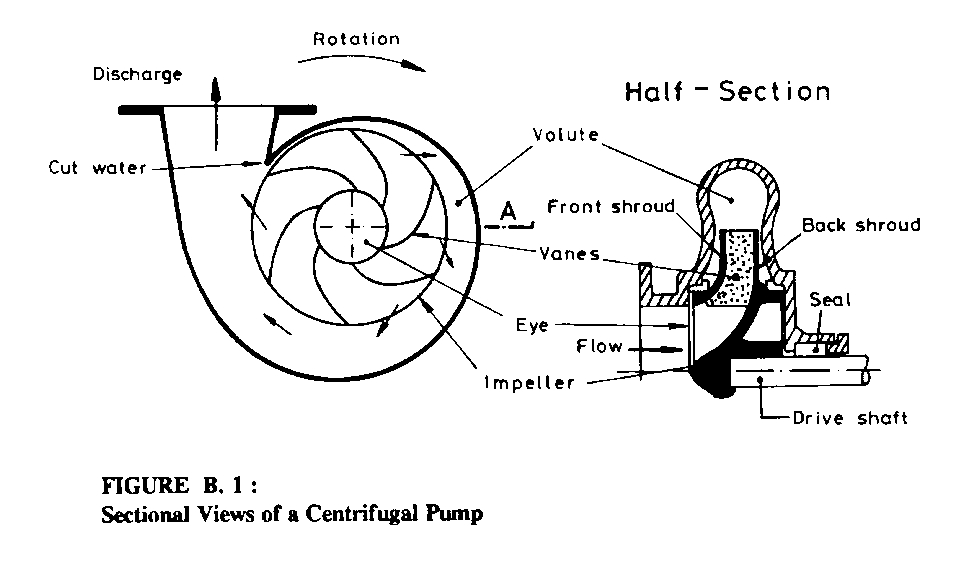

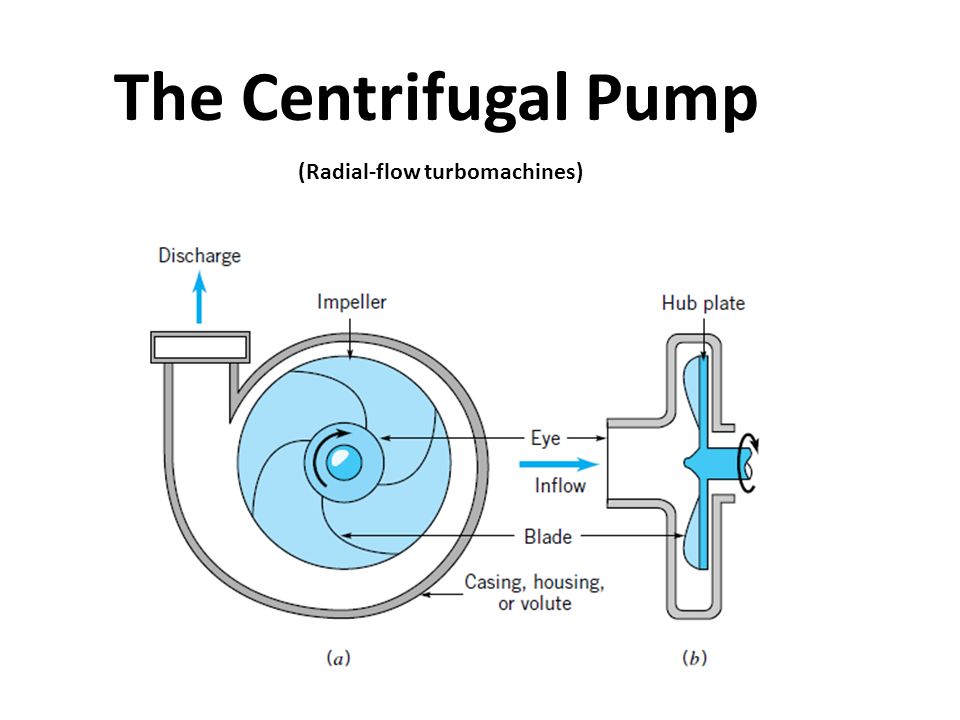

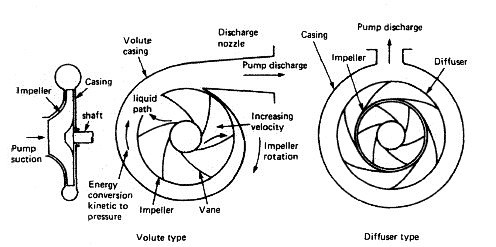

Принцип работы центробежного насоса

Лучшие погружные насосы

Водолей БЦПЭ 0,5-32У

Характеристики устройства:

• вес – 11 кг;
• напор – 47 м;
• номинальная мощность – 820 Вт.

Насос может работать только с чистой водой и температурой до +35°С. Устанавливается вертикально, диаметр выходного отверстия 1″. Дополнительно устройство оснащено защитой от перегрева и плавным пуском. Погружной насос Водолей БЦПЭ 0,5-32У работает бесшумно и имеет длинный кабель. Верхняя крышка сделана из металла, а не пластика как у многих других устройств. Пусковой конденсатор выносной и находится в коробке. В случае поломки его можно заменить.

К недостаткам насоса относят зависимость от напряжения в сети, поэтому рекомендуется дополнительно установить стабилизатор напряжения. Так как в случае его снижения, уменьшается напор.

Судя по отзывам пользователей, погружной насос Водолей БЦПЭ 0,5-32У надёжное устройство и способно работать длительный срок.

Grundfos SQ 2-55

Характеристики насоса:

• вес – 5,2 кг;
• напор – 68 м;
• номинальная мощность – 1020 Вт.

Устройство рекомендуется использовать для выкачивания чистой воды без примесей. Диаметр выходного отверстия 1 «.  Длина кабеля – 1,5 м. Насос можно устанавливать как в горизонтальном, так в вертикальном положении. Помимо плавного пуска и защиты от перегрева, имеется функция контроля за уровнем воды. Двигатель работает так же, как и у предыдущего устройства, бесшумно.

Насос Grundfos SQ 2-55 произведён в Дании, поэтому имеет высокое качество всех деталей и надёжен в эксплуатации. Единственный недостаток – очень короткий кабель.

Джилекс Водомет ПРОФ 55/75 Дом

Параметры устройства:

• глубина погружения – 30 м;
• напор – 75 м;
• потребляемая мощность – 880 Вт;
• есть защита от перегрева.

Диаметр выходного отверстия 1″, длина кабеля – 30 м. Устанавливать насос можно только в вертикальном положении. В комплекте с насосом идет запорная арматура, панель управления и гидроаккумулятор.

Насос Джилекс Водомет ПРОФ 55/75 Дом работает бесшумно и отлично держит напор. Управление панелью простое и интуитивное.

Беламос TF3-150

Параметры устройства:

• глубина погружения – 80 м;
• напор – 150 м;
• потребляемая мощность – 1600 Вт.

Диаметр выходного отверстия 1 «.  Длина кабеля равна 80 м. Монтируется устройство только в вертикальном положении.

Насос Беламос TF 3-150 может качать воду, содержащую не более 180 гр в м³ песка. Выдаёт постоянный и стабильный напор.

Лучшие поверхностные насосы

Marina CAM 80/PA

Технические характеристики поверхностного насоса:

• глубина всасывания 8 м;
• напор – 42 м;
• вес – 7,2 кг.

Устройство Marina CAM 80/PA работает бесшумно и дополнительно оснащено датчиком контроля воды. Монтаж проводится только в горизонтальном положении. Диаметр отверстия — 1″.

Насос Marina CAM 80/PA выдает стабильный напор.

Обратите внимание! Среди пользователей он нередко используется для выкачивания первоначальной воды из скважины с большим содержанием примесей.

Grundfos MQ3-35

Максимальный напор устройства 33,8 м, глубина всасывания не более 8 м. Насос устанавливается горизонтально и весит около 13 кг. Оснащен датчиком, контролирующим уровень воды, защитой от перегрева, а также дополнительной функцией повышения давления.

Большинство пользователей довольно этой моделью, так как она не требует обслуживания длительное время и выдаёт постоянный и стабильный напор.

Основные недостатки – это короткий шнур длиной 2 м и большой вес. Устройство издает больше шума, чем указано производителем. Рекомендуется для выкачивания только чистой воды, без примесей, так как иначе детали изнашиваются в течение одного или двух лет, что приводит к поломке насоса.

Джилекс Джамбо

Модель 70/50 Ч-24 устанавливается в горизонтальном положении. Максимальный напор составляет 45 м. Длина шнура 1,5 м. Устройство оснащено гидробаком объёмом 24 л и полностью автоматизировано. Корпус выполнен из чугуна и имеет маленькие размеры. Возможна настройка давления. Все детали и соединения выполнены качественно и без люфтов.

Главный недостаток модели 70/50 Ч-24 Джилекс Джамбо – насос не имеет защиты от работы всухую, а также короткий кабель.

Вихрь ПН-1100Н

Центробежный насос этой модели предназначен для монтажа в горизонтальном положении. Максимальный выдаваемый им напор 50 м, глубина всасывания 9 м. Двигатель работает тихо, корпус выполнен из нержавеющей стали и имеет лёгкий вес. Насос рекомендуется для использования только с чистой водой.

Во время работы насоса нужно следить, чтобы он не работал всухую, так как устройство не укомплектовано датчиком контроля за водой.

Wilo PW-175EA

Максимальный выдаваемый напор этим насосом равен 35 м при глубине всасывания 8 м. Так же как и предыдущий модели поверхностного устройства, устанавливается горизонтально. Насос Wilo PW-175EA оснащён датчиками от перегрева и имеет компактные размеры. Потребляемая мощность 125 Вт. Устройство собрано надёжно и качественно, работает тихо.

Единственный недостаток, выявленный пользователями, – после длительного простоя, возможно, потребуется подтолкнуть крыльчатку для первого запуска (отвёрткой).

NeoClima GP 600/20 N

Насос может работать с глубиной всасывания до 8 м. Максимальный выдаваемый им напор – 35 м. Потребляемая мощность составляет 600 Вт. Устройство оснащено функцией от перегрева. Укомплектован гидробачком с объёмом 20 л. Рекомендуется для выкачивания только чистой воды.

Корпус насоса сделан из нержавейки. Двигатель работает бесшумно.

Обратите внимание! Хотя устройство и произведено в Китае, все детали выполнены и соединены качественно.

Судя по отзывам пользователей, возможно, потребуется регулировка реле давления, иначе насос не будет отключаться.

Рекомендации по выбору

Выбирая насос, следует отдать предпочтение устройствам со стальным или чугунным корпусом, так как они более долговечны. Чтобы прибор не сломался от скачков напряжения в электрической сети, рекомендуется установить защиту от перепадов. Чтобы рабочие элементы не изнашивались слишком быстро, следует поставить фильтры.

Для защиты насоса от перегрева и работы всухую лучше установить датчики, если он ими заранее не укомплектован. Рассчитывая мощность, следует выбрать прибор на 20% мощнее, чтобы он постоянно не работал при максимальных нагрузках, так как это быстро приведёт к его поломке.

Какой выбрать насос для скважины вибрационный или центробежный

Ассортимент техники на этом рынке сегодня очень широк и разнообразен, и выбирать глубинные насосы для скважин необходимо особенно внимательно, так как от грамотного выбора зависят комфортные условия проживания в загородном доме.

Специалисты рекомендуют владельцам домов, выбирая оборудование для обеспечения водой участка и жилья, ориентироваться на определённые критерии.

Критерии выбора насоса для скважин

Критерий #1: Показатель водного уровня и глубина, на которую нужно бурить скважину.

Данные параметры считаются основными при приобретении насосной техники. Инструкция к применению и паспорт изделия дают точные ответы, для скважины какой глубины предназначена конструктивно техника. Измерить глубину уже существующей скважины, если это не было указано бурильщиками, можно самостоятельно – для этого верёвка с грузом в сухом состоянии опускается в скважинное пространство до дна. Сухой участок показывает расстояние до водного зеркала, а мокрая – высоту слоя воды.

Критерий #2: Объём потребляемой воды

Принять решение, какой выбрать насос, нельзя, без расчёта потребления, а это зависит от количества обитателей, времени их проживания в доме, наличия бытовой техники, бассейнов, газонов, оранжерей, площади полива и пр. Сегодня существуют насосы, которые могут подавать воду в дом и на участок в объёмах большого диапазона – 20-200 л/мин. И только грамотный расчёт, учитывающий эти данный и нормы потребления и полива, климата в конкретной зоне, может показать, какого вида оборудование необходимо приобретать.

Критерий #3: Объём воды, стабильно поступающий из скважины в час (сутки) — дебет пробуренной скважины.

Данный параметр должен быть указан в характеристики скважины, самостоятельно его вычислить можно только приблизительно. Для этого нужно определит время, за которое можно выкачать и пополнить водный запас скважины. Отношение первого значения ко второму даст приблизительный результат (чтобы подобрать оборудование этого достаточно).

Критерий #4: Значение напора.

Чтобы получить данный параметр метраж скважинной глубины увеличивают на 30 метров (это высота водного слоя) и добавляют ещё 10 % (в метрах). Исходя из полученного размера, выбирают глубинный насос.

Критерий #5: Диаметр скважины.

Диаметр скважины влияет на выбор мощности насоса, и, по сути, помогает понять, как выбрать оптимально подходящее устройство. Это значение есть в паспорте пробуренной скважины, если оно отсутствует, его определяют сами владельцы. Насос выбирают по этой характеристике в документации (нужно учесть, что для насосов она даётся в дюймах), как правило, большая часть насосов рассчитана на скважинный диаметр в 4 дюйма (реже 3).

Критерий #6: Финансовая составляющая.

Приобретая насос для скважины, нужно заранее выяснить у консультантов, какие ещё необходимы для его полноценной работы комплектующие и дополнительные элементы. Это важно для расчёта затрат (обычно докупают трос и автомат управления, хотя они могут идти в комплекте). При покупке не стоит руководствоваться мнением – дороже, значит, лучше, это не всегда совпадает с реальным положением вещей (качество не всегда стоит дороже).

Читайте также: На какую глубину спускать погружной насос в скважину

Выбор типа насосного оборудования

Помимо технических и эксплуатационных критериев, важных для выбора и покупки, нужно определить тип оборудования, то есть, решить, какой насос приобретать конструктивно.

На сегодняшний день всё насосное оборудование, выпускаемое производителями конструктивно можно подразделить на два больших класса – поверхностные и погружные насосы.

Насосы поверхностной конструкции не предназначены для обслуживания скважин, так как могут качать воду с глубины, не превышающей 8-и метров. Они устанавливаются вне пределов зеркала воды (на земле или на водной поверхности при помощи поплавков).

Для скважин подходят только техника погружного типа. Такие насосы установлены с частичным или полным погружением, и в свою очередь подразделяются на виды, в зависимости от принципа действия и расчётной глубины установки.



Центробежные насосы

Наибольшим спросом сегодня пользуются насосные устройства центробежной конструкции. Его функционирование основано на принципе действия центробежной силы – лопасти, закреплённые на валу, создают эту силу в момент вращения вала, и за счёт этого осуществляется движение воды, которая собирается и заполняет насосное пространство. Этот вид оборудования характеризуется универсальностью использования, высоким уровнем надёжности, а также отличается лояльной стоимостью при отличных эксплуатационных качествах.



Вибрационные насосы

Насосы вибрационной конструкции имеют меньшую стоимость, но и небольшие недостатки при эксплуатации, связанные с зависимостью от перепадов напряжения в сети и шумовым эффектом при работе. Основным элементом устройства является мембрана с вибраторным приспособлением. Под действием вибрации мембрана деформируется, что создаёт разность давления, за счёт которого перекачивается водный поток.



Спецоборудование

Если поставить перед собой вопрос, какая модель из всех видов насосной техники, больше подходит для качественного обеспечения дома и участка водой, то нужно выбирать устройства, дополнительно оснащённые специальными элементами для защиты двигателя от перегревания – выключателями, реагирующими на температуры.

При скважинах с большой глубиной целесообразно покупать специальное скважинное оборудование – глубинную насосную технику (ни один вид погружных насосов не справится с доставкой воды на поверхность с большой глубины). Такой вид оборудования выпускается специально для глубоких скважин, и представляет собой сложную конструкцию, для бесперебойной подачи воды на поверхность. Отличается надёжностью, мощностью, долговечностью и считается оптимальным решением для автономного водоснабжения домов большой площади и участков с различными точками потребления.

Читайте также: Как правильно выбрать насосную станцию для дома

Какой насос лучше выбрать — винтовой или центробежный

При организации автономного водоснабжения приходится выбирать между двумя типами перекачивающих устройств – винтовыми и центробежными. Именно насосы данных групп наиболее популярны в частном секторе во многом благодаря приемлемой стоимости. Но у них имеется ряд отличий, не разобравшись с которыми, сложно принять верное решение.

Центробежный насос

Принцип функционирования несложный. Крыльчатка (рабочее колесо), закрепленная на валу эл/двигателя, при его вращении «поднимает» воду из источника и проталкивает ее по трубе.

Минусов у центробежного прибора немного. Главный – он чувствителен к качеству (степени очистки) перекачиваемой жидкости. Допустимое содержание мелких фракций (например, песка) в среднем до 150 г/м3. Но преимущества таковы, что насосы данной группы более востребованы «частниками».

Плюсы

• Значительный сортамент. Это облегчает выбор центробежной модели по размерам и иным характеристикам применительно к конкретному источнику.
• Компактность.
• Низкий уровень шумов.
• Высокая производительность – существенный плюс центробежного насоса для автономного водопровода.
• Возможность забора жидкости с большой глубины.
• Универсальность применения. Перекачивающее устройство данного типа используется для водоснабжения из любого источника: скважина, открытый водоем, колодец.
• Низкое эн/потребление.
• Центробежный насос отличается высоким КПД.
• Надежность, что обуславливает большой ресурс таких моделей.
• Приемлемая стоимость.

Винтовой насос

В нем используется несколько иное инженерное решение. Рабочим органом в устройствах этой группы является лопастной винт, установленный на одной оси с ротором двигателя перекачивающего прибора. В зависимости от модели и серии, их количество – от 1 до 3-х.

Плюсы

• Высокий напор и его стабильность.
• Значительная глубина погружения.
• Вибрации отсутствуют. Это дает возможность забора жидкости при ее низком уровне в источнике (практически у дна).
• Способность работы с загрязненной (недостаточно очищенной) средой.
• Простота конструкции, что облегчает обслуживание/ремонт винтового насоса.

Минусы

Их немного, но именно они ограничивают сферу применения винтовых насосов, несмотря на все преимущества таких моделей.

• Неизменность напора имеет обратную сторону. Регулировать подачу воды изменением подаваемого на двигатель напряжения не получится. Это влечет повышение расходов и усложнение схемы.
• Крупные габариты приборов. Сложно выбрать винтовой насос для скважины на придомовом (загородном) участке, чтобы он подходил к ней и по размерам, и по всем остальным характеристикам (производительность, глубина подъема жидкости и так далее).
• Особенность конструкции. Винтовые насосы – погружные приборы. В них много трущихся деталей, а потому необходимо эффективное охлаждение. Следовательно, резко сужается сфера применения перекачивающего устройства данного типа.
• Запуск «вхолостую» нежелателен – возможен перегрев эл/двигателя. Такая особенность винтового насоса усложняет его эксплуатацию.
• Устройства данной группы дороже центробежных аналогов.

Рекомендация. Приобретение насоса – вопрос, требующий грамотного подхода. Кроме того, что придется выбирать прибор по конструкции (винтовой или центробежный), необходимо правильно определить его возможности в конкретной схеме водопровода. То есть оценить соответствие характеристик (создаваемый столб, производительность и ряд иных) условиям дальнейшей эксплуатации.

Учесть все нюансы использования образца под силу лишь профессионалу. Ориентироваться на собственные познания или советы «знающих» людей вряд ли целесообразно. Ошибки в выборе чреваты перебоями с водоснабжением, некорректной работой системы, быстрым износом оборудования. И это еще не все возможные «сюрпризы», с которыми придется столкнуться.

Приобретение насоса в интернет-магазине «alfatep.ru» позволит избежать многих проблем. На сайте представлен большой сортамент перекачивающих устройств разных типов и характеристик; достаточно оставить заявку, и товар будет доставлен в сжатые сроки по указанному адресу. Всем позвонившим по телефону компании «АЛЬФАТЭП» 8 (495) 109 00 95 ее специалисты помогут правильно выбрать насос под конкретный водопровод. Это значит, что в дальнейшем не придется заниматься переделками схемы или заменой прибора на другую модель.

Техническое обслуживание центробежных насосов

— Engg Cyclopedia

Центробежные насосы

Проблемы в работе центробежного насоса, которые могут вызвать повреждение центробежного насоса, могут быть гидравлическими или механическими. В первой категории (гидравлической) насос может не подавать жидкость, он может обеспечивать недостаточную производительность или развивать недостаточное давление, или он может потерять заливку после запуска. Во второй категории (механической) он может потреблять чрезмерную мощность, или могут развиться симптомы механических проблем в камерах уплотнения или в подшипниках, или в результате вибрации, или поломки некоторых деталей насоса.Например, повышенный износ рабочих зазоров следует классифицировать как механическую неисправность, но это приведет к снижению полезной производительности насоса — гидравлическому признаку — без обязательной механической поломки или даже чрезмерной вибрации. Поэтому важно классифицировать симптомы и причины отдельно.

Следует проводить ежедневные проверки, а любые нарушения в работе насоса следует регистрировать и немедленно сообщать. Это относится к изменениям звука работающего насоса, резким изменениям температуры подшипников и утечкам из камеры уплотнения.

В течение дня следует регулярно проверять манометры и расходомеры, а также проверять вибрацию. Если имеются записывающие приборы, следует проводить ежедневную проверку, чтобы определить, указывает ли текущая емкость, давление, потребляемая мощность или уровень вибрации, что требуется дальнейшая проверка. Должны быть составлены графики тенденций, чтобы можно было наблюдать изменения как функцию времени. Определенные тенденции могут допускать запланированные отключения для устранения ухудшения конкретных значений производительности.

Меры предосторожности от повреждения центробежного насоса.

Центробежные насосы

необходимо регулярно, правильно и точно контролировать в соответствии с конкретным планом, который составляет специально обученный персонал. Следующие шесть параметров следует регулярно контролировать, чтобы понять, как работает насос:

1. Давление всасывания (Ps)
2. Давление нагнетания (Pd)
3. Расход (Q)
4. Скорость насоса (Н)
5. КПД насоса (η)
6. Мощность.

Преимущества регулярного мониторинга насосов —

1. Разборка насоса не требуется.
2. Предлагает экономию затрат и экономию энергии за счет увеличения коэффициента готовности и надежности насосов.
3. Время технического обслуживания насосного агрегата можно спрогнозировать и спланировать более точно и квалифицированно в соответствии со стратегиями прогнозируемого и планового технического обслуживания.
4. Если для измерения расхода технологической жидкости установлен расходомер, то монитор насоса может проверить точность показаний счетчика путем вычисления «Q» по эмпирической формуле для мощности «P».

Кроме того, очень важно контролировать некоторые другие условия для центробежного насоса во время нормальной работы, такие как: —

1. Контроль вибрации.
2. Анализ уровня масла и графика масла.

График осмотра центробежного насоса

Проверку центробежного насоса следует проводить регулярно. Но для разных уровень проверки зависит от того, как часто проводятся проверки насоса. Так как во время регулярных проверок насоса можно проверить только такие легко контролируемые факторы, как давление, температура, вибрация и т. Д.Но во время ежеквартальных проверок также следует проверять соосность валов и уровни масла. Некоторые типовые графики проверок обсуждаются ниже вместе с контрольным списком действий, которые необходимо выполнить.

Текущие проверки

Выполняйте следующие задачи всякий раз, когда вы проверяете насос во время профилактических осмотров:

• Проверьте уровень и состояние масла через смотровое стекло на опорной раме.
• Проверьте наличие необычного шума, вибрации и температуры подшипников.
• Проверьте насос и трубопровод на герметичность.
• Проанализируйте вибрацию.
• Проверьте давление нагнетания.
• Проверьте температуру.
• Проверьте герметичность камеры уплотнения и сальника.
• Убедитесь в отсутствии утечек из механического уплотнения.
• Отрегулируйте или замените набивку в сальниковой набивке, если вы заметили чрезмерную утечку.

Трехмесячные проверки

Каждые три месяца выполнять следующие задачи:

• Убедитесь, что фундамент и прижимные болты затянуты.
• Проверьте механическое уплотнение, если насос не работал, и при необходимости замените.
• Меняйте масло как минимум каждые три месяца (2000 часов работы).
• Меняйте масло чаще, если есть неблагоприятные атмосферные или другие условия, которые могут привести к загрязнению или разрушению масла.
• Проверьте центровку валов и при необходимости отцентрируйте.

Ежегодные проверки

Выполняйте следующие проверки один раз в год:
• Проверьте производительность насоса.
• Проверьте давление насоса.
• Проверить мощность насоса.

Если производительность насоса не удовлетворяет требованиям вашего процесса, а требования процесса не изменились, выполните следующие действия:

1. Разберите насос
2. Осмотрите его.
3. Заменить изношенные детали.

График технического обслуживания насоса

Текущее обслуживание (может производиться во время работы насоса)

Выполняйте следующие задачи каждый раз при выполнении планового обслуживания:

• Очистите опору подшипника от любого масла, если оно обнаружено.
• Проверить маслосливную пробку.
• Смажьте подшипники.
• Проверить всасывающий и нагнетательный фланцы на предмет утечек.
• Осмотрите корпус насоса на предмет необычных признаков повреждения.
• Осмотрите уплотнение.
• Если насос отключен, проверьте муфту и ее прокладки на предмет повреждений.
• Убедитесь, что Ограждение муфты ы хорошо затянуты, чтобы накачать опорную плиту.
• Убедитесь, что все установочные болты двигателя находятся на своих местах.

,Принцип работы центробежного насоса

, техническое обслуживание

В этой статье обсуждается полная информация, относящаяся к центробежным насосам.

Центробежный насос

Центробежный насос является наиболее распространенным насосом в любой отрасли, и причина этого в том, что это простые насосы и требуют меньшего обслуживания. Если говорить о насосах с точки зрения отгрузки , то они в основном используются на кораблях и составляют около 60% насосов, которые используются на кораблях. Этот насос не является самозаливным.Поэтому перед запуском его необходимо прогрунтовать.

Детали и конструкция центробежного насоса

Ниже приводится часть центробежного насоса:

Впускное и выпускное отверстия
Корпус
Рабочее колесо
Щелевое кольцо
Гидравлическое уплотнение
Двигатель как привод
Муфта
Подшипники

Центробежный насос (радиальные турбомашины)

Материал, из которого изготовлен центробежный насос

Корпус : Корпус центробежного насоса изготовлен из чугуна.Чугун обладает хорошими свойствами: он принимает желаемую форму, поэтому ему легко придать любую форму.

Износостойкие кольца : Эти кольца обычно изготавливаются из металлической латуни.

Торцевое уплотнение: Может быть из металлической латуни. В этом подшипнике есть два разнородных металла, которые соединены вместе на близком расстоянии
. Также широко используются графит или керамические материалы !!

Принцип работы центробежного насоса

Этому учат во время курса, и это основа, которая поможет вам понять принцип работы центробежного насоса.Фактически центробежный насос использует центробежную силу для создания давления воды. Этот эффект можно увидеть на схеме в дизайнерской части. Основная функция любого насоса, используемого в любой отрасли, заключается в повышении напора перекачиваемой жидкости или создании в ней давления. Центробежный насос в основном используется для больших разгрузок.

Перед запуском насоса необходимо произвести заливку насоса. Причина этого в том, что этот насос не является «поршневым насосом ».Так что поток может идти в обе стороны. Но в начале работы насоса мы должны подать определенную воду или жидкость, которая будет закачиваться во впускную линию, чтобы можно было перекачивать воду или жидкость. Об этом нужно позаботиться, констатируя. Также открывается воздушный клапан, расположенный на выпускном отверстии, для удаления воздуха из насоса.

Итак, в насос встроено рабочее колесо, которое вращает воду, находящуюся в полости. Эта энергия от рабочего колеса передается
от рабочего колеса к воде, и затем вода выталкивается вперед.Так происходит откачка воды. Расположение насоса можно увидеть выше. Таким образом, крыльчатка забирает воду из впускного отверстия и направляет ее на выпуск.

Примечание. Диаметр выпускного патрубка насоса меньше диаметра впускного патрубка. Причина этой аномалии в том, что насосу требуется большая площадь для всасывания, чтобы могло поступать больше воды, а выпускное отверстие меньше, потому что давление больше. Так что вода может легко выйти.

Требуется техническое обслуживание центробежного насоса

Поскольку центробежный насос — это механическое устройство, которое также содержит движущуюся часть, мы должны время от времени проводить техническое обслуживание, чтобы насос работал хорошо.Ниже приводится техническое обслуживание, выполняемое в насосе:

1. Износное кольцо, которое устанавливается в центробежный насос, используется для обеспечения малого зазора между рабочим колесом и корпусом. Но по прошествии времени
это кольцо начинает изнашиваться. Поэтому мы должны использовать новое кольцо и заменить его. Это основное техническое обслуживание, которое проводится на насосе.

2. Сальниковая набивка используется в насосе для обеспечения уплотнения на валу, где привод вала, приводящий в движение рабочее колесо, выступает наружу.Так что там торцевое уплотнение. Это также время от времени изнашивается. Итак, мы должны позаботиться об этой сальниковой набивке. Рабочее колесо, которое является сердцем этого насоса, иногда приходится снимать и менять полностью. Причина этого заключается в том, что серьезное воздействие точечной коррозии рабочего колеса из-за воды или жидкости привело к повреждению металлической поверхности. Так что точечная коррозия или кавитация — очень плохое явление в этом насосе.

Использование насоса

Эти насосы в основном используются для общего обслуживания, такого как система водяного балласта, для очистки палубы и машинного отделения.Таким образом, эти насосы находят применение там, где требуется высокий расход, но необходим низкий напор на выходе.

Преимущества центробежных насосов

Ниже приведены преимущества центробежного насоса:

1. Центробежный насос дает нам более высокий расход, и такой поток не может быть получен другим насосом.
2. Центробежный насос требует меньше обслуживания и требует минимального обслуживания.
3. Эти насосы обеспечивают непрерывный поток.
4. Начальная стоимость установки и их огромный размер не влияют на производительность любой ценой.

Недостатки центробежного насоса

1. Напор, создаваемый центробежным насосом, очень меньше, или можно сказать, что давление, развиваемое этим насосом, очень меньше.
2. Требуется заправка, запуск насоса.

Заключение

Несомненно, центробежный насос имеет наименьшие затраты на обслуживание и эксплуатацию. Но с другой стороны, если вы хотите большего давления и высокой температуры при разряде, тогда вам придется использовать.

,

Принцип работы и характеристики центробежных насосов

Принцип работы и характеристики центробежных насосов

Домашняя страница || Судовые насосы ||

Принцип работы и характеристики центробежных насосов

Вращение рабочего колеса центробежного насоса (Рис. 1) заставляет жидкость, которая в нем содержится, перемещаться наружу от центра за пределы окружности рабочего колеса.Вращающаяся жидкость приводится в движение центробежным эффектом. Его можно выдвинуть в кожух по периметру рабочего колеса только в том случае, если другая жидкость в кожухе может вытесняться. Вытесненной жидкости при переходе от корпуса к напорной трубе, вызывает поток в нагнетательной стороне системы. Жидкость в рабочем колесе и корпусе центробежного насоса также важна для его работы.

Выдвигаясь под действием центробежного эффекта, он понижает давление в центре, куда всасывающая или подающая труба подает перекачиваемую жидкость.Движущаяся жидкость действует так же, как поршень возвратно-поступательного насоса на такте всасывания. При условии, что центробежный насос изначально заполнен жидкостью и этот поток поддерживается, такт всасывания будет продолжаться. Если в такой пурпе изначально нет жидкости, это как будто отсутствует существенная часть.

Рис. 1: Центробежное рабочее колесо

Насос со спиральным корпусом (Рис. 2) называется так из-за формы корпуса. Целью спиральной камеры является постепенное снижение скорости воды после того, как она покидает рабочее колесо, и, таким образом, преобразование части ее кинетической энергии в энергию давления.Для общих целей обычно используется спиральный насос.

Рис. 2: Типы центробежных насосов (Hamworthy Engineering Ltd)

Диффузорный насос (Рис. 2) получил свое название из-за кольца направляющих каналов вокруг рабочего колеса. Конструкция используется для высокого давления как в питательных насосах многоступенчатых котлов. Каналы диффузора способны преобразовывать большее количество кинетической энергии жидкости, покидающей рабочее колесо, в энергию давления.

Одноступенчатый диффузорный насос может подавать намного больший напор, чем обычный спиральный насос.Термин турбинный насос иногда используется для описания диффузорного насоса. Многоступенчатые глубинные насосы для наливных жидких грузов можно отнести к турбинным насосам. Регенеративный насос (рис. 2) используется там, где требуется относительно высокое давление и небольшая производительность.

Характеристики нагнетания центробежного насоса

Из математического рассмотрения действия центробежного насоса можно показать, что теоретическая зависимость между напором H и пропускной способностью Q представляет собой прямую линию (Рисунок 3) с минимальным пропускная способность при максимальном напоре.Из-за потерь от ударов и вихрей, вызванных лопастью крыльчатки толщина и другие механические факторы будут иметь некоторую потерю напора, немного увеличивающуюся с пропускной способностью.

Рис. 3: Отображение работы центробежного насоса математическим соотношением {Hamworthy Engineering Ltd.)

Эти потери вместе с потерями на трение из-за контакта жидкости с корпусом насоса и впуском, а также ударными потерями дают фактическую кривую H / Q показано на рисунке. Форма этой кривой показывает характеристику нагнетания, которая изменяется в зависимости от конструкции и характеристик конкретного насоса.

Характеристика нагнетания для типа насоса получается путем измерения производительности (Q) путем увеличения напора (H) во время испытания на постоянной скорости. Фактические характеристики нагнетания предоставляют важную информацию для проектировщика насосной системы; это также объясняет, почему производительность центробежного насоса изменяется в зависимости от напора нагнетания или противодавления.

Низкая скорость разгрузки центробежным грузовым насосом может быть объяснена увеличением напора из-за суженной или очень длинной сливной трубы, высокой вязкости жидкости, сброса в резервуар, расположенный на высоком уровне, или даже частично открытого клапана. на линии нагнетания.

В зависимости от области применения центробежные насосы могут быть спроектированы с относительно плоскими кривыми H / Q или, при необходимости, кривая может быть крутой, чтобы обеспечить относительно большой запорный напор.

Из рисунка 3 и кривой мощности HP / Q следует, что эта минимальная мощность потребляется насосом при отсутствии потока и при максимальном напоре на выходе. Это равносильно закрытию нагнетательного клапана. Поскольку максимальное давление при закрытом нагнетательном патрубке лишь умеренно превышает рабочее давление, для центробежного насоса нет необходимости в предохранительном клапане.Следует отметить, что кривая эффективности для насоса является выпуклой, что означает, что максимальная эффективность достигается в точке где-то между максимальным и минимальным напором нагнетания и условиями производительности.

В случае насоса с регулируемой скоростью: 1 Напор зависит от скорости в квадрате. 2 Емкость напрямую зависит от скорости. 3 Мощность изменяется как куб скорости, так как это функция напора и мощности.

В случае насоса с постоянной скоростью: 1 Напор изменяется как квадрат диаметра.2 Вместимость зависит от диаметра. 3 Мощность зависит от диаметра куба.

Если напор в данной установке известен, для расчета необходимой скорости насоса можно использовать следующую формулу: N-95 2 N ~ ~ D где: N = об / мин, D = диаметр рабочего колеса по концам лопастей в м, H общий напор в м, C = постоянный. Насосы и насосное 149 Значение C значительно варьируется в зависимости от формы насоса, но обычно составляет от 1,05 до 1,2; более высокое значение берется для насосов, работающих значительно за пределы своей нормальной нагрузки, или для насосов с рабочими колесами, имеющими небольшой угол наклона,

Центробежные насосы — уход

Запрещается использовать центробежный питающий насос, если он не заполнен полностью.Перед запуском необходимо заполнить корпус насоса, всасывающий патрубок и патрубок. на выпускной запорный клапан также должна быть полным. Если жидкость поступает во всасывающий патрубок насоса самотеком, заливка обычно не требуется, и насос будет оставаться заполненным жидкостью при отключении. Для первоначальной заправки насоса или насоса, который был заполнен воздухом, откройте небольшой воздушный кран в верхней части корпуса насоса, чтобы выпустить воздух, и закройте его, когда жидкость начнет течь.

Если насос работает с высотой всасывания, он может быть заправлен либо от независимого источника, например, путем открытия забора забортной воды балластного насоса, либо с помощью вытяжного устройства или системы заливки, которая откачивает воздух из насос и всасывающий трубопровод.Нагнетательный клапан остается закрытым при заливке насоса.

Рисунок: Двухступенчатый центробежный насос

Ниже приведены некоторые основные процедуры судовых насосов и насосной системы на борту :

1. Осевые насосы

Насос с осевым потоком — это насос, в котором винтовой пропеллер используется для увеличения давления, вызывая осевое ускорение жидкости внутри его лопастей. Случайное вращение, сообщаемое жидкости, преобразуется в прямолинейное осевое движение выпускными направляющими лопатками соответствующей формы…..
2. центробежные насосы

Вращение рабочего колеса центробежного насоса заставляет содержащуюся в нем жидкость перемещаться наружу от центра за пределы окружности рабочего колеса. Вращающаяся жидкость приводится в движение центробежным эффектом …..
3. Центробежный насос кавитационный

Благодаря своей самовсасывающей способности поршневые поршневые насосы широко используются для смазывания маслом. Эта практика полностью удовлетворительна в установках, где скорость насоса является переменной, но когда насос приводится в движение с постоянной скоростью a.с. двигателя необходимо организовать байпас, который можно закрыть для увеличения потока. ….
4. Шестеренчатые насосы

Системы смазки дизельного двигателя и коробки передач обычно поставляются с редуктором. насосы с независимым приводом для больших тихоходных двигателей и дежурный режим, но обычно с приводом от вала для двигателей средней и высокой скорости. Шестеренные насосы также используются для перекачки топлива и масла, в системах сжигания котлов и другие функции …..
5. Общие характеристики насосной системы

Насос делит свою систему трубопроводов на две отдельные части, каждая из которых имеет разные характеристики.Это стороны всасывания и нагнетания. На стороне всасывания падение давления, которое может быть произведено насосом, ограничено падением давления почти идеальный вакуум. На стороне нагнетания теоретически нет предела высота, на которую может подниматься жидкость …..
6. Насосы общего назначения

Насосы общего назначения с одним входом используются для циркуляции соленой и пресной воды, а также для трюмных и балластных операций. Рабочее колесо подвешено к валу без нижней опоры…..
7. Лопастные насосы

Лопастные насосы производства Stothert и Pitt имеют внутреннюю и внешнюю элементы, которые вращаются в заменяемой гильзе, установленной в корпусе насоса. Внутренний ротор эксцентричен по отношению к внешнему и прикреплен к валу, расположенному подшипниками в крышки насосов ….
8. Строительство судовых насосов

Судовые насосы обычно устанавливаются с вертикальным валом и двигателем над насосом. Это позволяет расположить насос как можно ниже для достижения наилучшего NPSH, занимает минимум места по горизонтали и защищает электродвигатель от утечек сальников и других утечек…..
9. Насосы эрозионные

Насос, работающий с жидкостями, содержащими абразивы, будет подвергаться эрозии на всех внутренних поверхностях, включая подшипники и уплотнения вала. Циркуляционные насосы морской воды судов, работающих в водах, содержащих большое количество ила и песка. требуют частой замены уплотнений вала или набивки, а также втулок вала в месте сальника и подшипников …..
10. Поршневой насос

Поршневые насосы прямого вытеснения имеют малые зазоры между движущимися запчасти для их эффективной работы.Чрезмерный износ или эрозия деталей из-за фрикционный контакт или присутствие абразивов можно избежать за счет использования этого типа насоса для специализированных, а не общих задач ……
11. Винтовые насосы

Оба двухвинтовых насоса, в которых винты приводятся в действие синхронно по времени. шестерни и трехвинтовые насосы, у которых центр винт приводится в движение, а внешние винты на холостом ходу используются в море, особенно для откачки жидкости с высокой вязкостью, такие как нефть и некоторые жидкие грузы…..

Домашняя страница || Охлаждение || Машины || Услуги || Клапаны || Насосы || Вспомогательная энергия || Карданный вал || Рулевые механизмы || Судовые стабилизаторы || Холодильное оборудование || Кондиционирование воздуха || Палубное оборудование || Противопожарная защита | | Дизайн корабля || Главная ||

General Cargo Ship.com предоставляет информацию о различных системах оборудования грузовых судов — процедурах обращения, мерах безопасности на борту и некоторых базовых знаниях о грузовых судах, которые могут быть полезны людям, работающим на борту, и тем, кто работает в терминале.По любым замечаниям, пожалуйста Свяжитесь с нами

Copyright © 2010-2016 General Cargo Ship.com Все права защищены.
Условия использования
Прочтите нашу политику конфиденциальности || Домашняя страница ||

.

Не запускайте центробежные насосы на конце кривой

Не запускайте центробежные насосы на конце кривой. Насосы спроектированы и выбраны для работы с максимальной эффективностью.

Если они работают на правом конце кривой насоса, вероятность кавитации увеличивается.

Ключевые слова: давление всасывания, скорость потока, давление пара, рабочая точка.

Характеристики насосов и их значение

Когда рабочие колеса центробежных насосов вращаются, они раскручивают жидкость, находящуюся в полостях между лопастями, наружу.

Эта жидкость нагнетается вверх по выпускной трубе, и новая жидкость всасывается для замены жидкости, выбрасываемой вращающимся рабочим колесом.

Количество перекачиваемой жидкости зависит от:

1. Диаметр рабочего колеса
2. размер и форма полости между лопатками
3. Размер насоса и размер его входа и выхода
   отверстий
4. частота вращения (об / мин) рабочего колеса
5. сколько противодавления на выходе насоса
6. какое давление на всасывании насоса
7. плотность и вязкость (скользкость) жидкости

Для насоса с определенным рабочим колесом, работающим с определенной скоростью в жидкости, единственными элементами в приведенном выше списке, которые могут изменить объем, протекающий через насос, являются давления на входе и выходе насоса

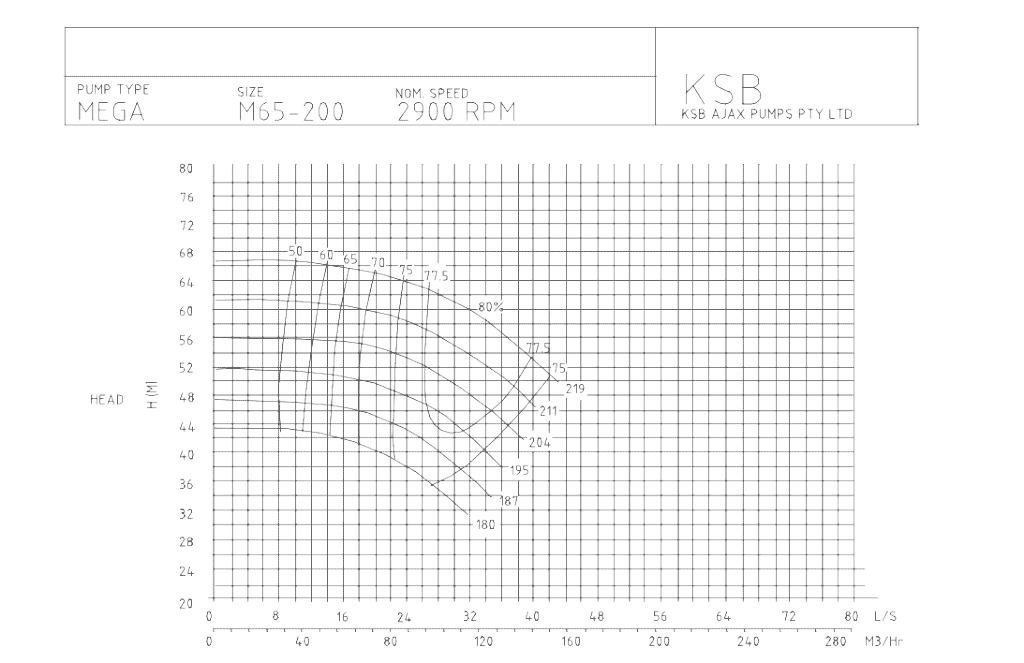

Влияние на поток через насос за счет изменения выходного давления отображается на кривой насоса.Типичный набор кривых для центробежного насоса показан выше.

Линии, идущие вправо и вниз, представляют собой кривые производительности насоса.

Они применимы только к этому насосу, работающему со скоростью 2900 об / мин, с диаметром рабочего колеса, указанным в правом конце каждой кривой. При разных скоростях или с разными рабочими колесами могут возникнуть разные кривые. В качестве примера того, как использовать кривые, предположим, что 120 кубометров воды в час нужно было перекачивать в резервуар на 50-метровом здании.

Размер рабочего колеса, используемого в насосе, можно найти по кривым, проведя линию вверх на странице при 120 м3 / ч. Другая линия проходит через страницу на расстоянии 55 метров (допуская дополнительное противодавление на 10% из-за потерь на трение в трубопроводах и клапанах).

Точка пересечения приходится на крыльчатку размером 211 мм.

Кривые, идущие вверх и вниз, представляют собой кривые КПД насоса.

Они показывают эффективность насоса при различных условиях эксплуатации.

Эффективность насоса — это мера того, сколько энергии, вложенной в насос, фактически уходит на перекачивание жидкости.Рабочая точка 120 м3 / ч и обратное давление 55 м для рабочего колеса диаметром 211 мм, определенное выше, хорошо позиционируется с точки зрения высокого КПД.

Это хороший выбор насоса для работы.

Что говорят нам кривые насоса?

Кривые насоса показывают, какой поток можно ожидать от рабочего колеса определенного размера при заданной величине противодавления в насосе.

Когда насос выбран для работы, проектировщик выбирает насос, который работает с высоким КПД на кривой насоса для данного размера рабочего колеса.Изменение ширины рабочего колеса, диаметра рабочего колеса или угла лопастей рабочего колеса изменяет характеристики кривой рабочего колеса.

Более широкое рабочее колесо забирает больше жидкости и производит больший поток, рабочее колесо большего диаметра выбрасывает жидкость с более высокой скоростью и, таким образом, создает большее давление, а изменение угла лопастей изменяет форму и крутизну кривой насоса.

Кривые насоса внезапно останавливаются на правом конце каждой кривой.

Производитель насоса сообщает о невозможности безопасной эксплуатации насоса за пределами кривой.

Попытка запустить насос за правым концом кривой приведет к кавитации насоса и, в конечном итоге, к его разрушению.

Кавитационный насос

Кавитация в насосе возникает, когда в насос попадают карманы пара из-за кипения жидкости.

По мере того, как насос пытается протянуть больше жидкости, потеря давления на трение в трубе на линии всасывания увеличивается, и жидкость, поступающая в насос, испытывает меньшее давление (потому что оно теряется на трение). На всасывании насоса начинает образовываться разрежение.

Если вакуум станет достаточно глубоким, жидкость начнет кипеть и испаряться, а жидкость, проходящая через насос, будет содержать пузырьки пара. Слышен рев, как будто насос перекачивает гравий.

Этот шум возникает из-за взрыва пузырьков пара, когда давление снова увеличивается после точки низкого давления.

Эффекты «бега справа»

Насос, работающий справа от кривой, кавитирует.

Давление на всасывании и нагнетании сильно колеблется, вытягивая и толкая крыльчатку из-за дисбаланса сил.

Вал гремит; механические уплотнения повреждены; изношена упаковка; подшипники разрушены бринеллингом (молотком), валы погнуты. Насосы будут шуметь, вибрировать и трястись, нагреваться, а микроструи жидкости, выбрасываемые взрывающимися пузырьками, будут ударяться и разъедать металл рабочего колеса.

Следовательно, насос будет часто выходить из строя и требует значительного обслуживания.

Некоторые возможные причины, по которым насос может работать с правой стороны кривой, показаны в таблице ниже:

Неправильный расчет напора	Мощность насоса определена неверно или неизвестна.Захват любого доступного насоса без выполнения расчетов и проверки кривой насоса может привести к этой проблеме.
Добавлен дополнительный резервуар и удлинен всасывающий трубопровод	Более длинная всасывающая линия имеет большую потерю давления на трение стенок трубы, что снижает давление на всасывании насоса.
Заблокирована всасывающая линия.	Заблокированные сетчатые фильтры и закрытые клапаны — примеры
Всасывающий трубопровод. Потери на трение не допускаются.	Потеря давления возникает на каждом клапане, каждом колене и тройнике, каждом выступе в поток и на каждом миллиметре трубы.
Разбитое напорный трубопровод или выпускной перепускной клапан открыт.	Когда противодавление снижается, возникает более высокий поток, который перемещает рабочую точку вправо от исходной рабочей точки.
Удаление клапанов, резервуаров и труб из линии подачи насоса.	Уменьшение противодавления в насосе приводит к увеличению потока через насос.Рабочая точка перемещается вправо от исходной точки.
Старый насос переведен на новую работу.	Для снижения капитальных затрат старые насосы часто используются повторно. Если насос слишком большой, он будет работать с правой стороны от исходной расчетной рабочей точки.
Изменение условий процесса.	Часто новый продукт вводится через существующий насос. Этот продукт может иметь разные свойства и поэтому вести себя по-разному.

Исправляем ситуацию

Для решения проблем, вызываемых насосами, работающими с правой стороны кривой, необходимо убедиться, что давление всасывания насоса выше давления, при котором жидкость испаряется (кипит).

В приведенном ниже списке указаны способы поддержания давления всасывания:

Используйте всасывающие трубопроводы большего диаметра	Труба большего диаметра имеет меньшие потери на трение о стенку трубы, поскольку скорость потока ниже.
Подайте давление на всасывающей стороне.	Давление всасывания можно увеличить, поддерживая более высокий уровень в баке, перемещая бак выше и опуская насос.
Увеличьте противодавление на выходе насоса.	Частичное закрытие клапана на выпуске насоса увеличивает противодавление и заставляет насос работать дальше в левой части кривой насоса.
Установите индукторы, чтобы уменьшить потери на всасывании.	Это длинные винтовые винты (например, подающий винт на шнеке), которые устанавливаются на всасывающую трубу и вращаются вместе с крыльчаткой. Они собирают жидкость и вытягивают ее силой.
Остановите ненужные потери давления.	Поддерживайте свободный поток всасывающей линии.Устраните засоры, используйте трубы с гладким отверстием и колена с большим радиусом.
Замена рабочего колеса насоса на более медленное и увеличенное	Измените размер насоса на такой, который обеспечивает тот же расход и давление, но с меньшей скоростью. Обычно это также требует замены всасывающего трубопровода.
Охлаждение технологической жидкости	Сохраняйте жидкость как можно более прохладной, чтобы увеличить температурный диапазон до точки кипения.
Уменьшите скорость вращения крыльчатки.	Замедление откачки снижает скорость потока жидкости и снижает потери на трение в трубе. Перекачивание занимает больше времени, и напор падает.
Сообщите производителю насоса диапазон требуемых обязанностей.	Производитель может внести изменения в насос, например, использовать более твердый материал рабочего колеса, более крупные подшипники и изменить форму рабочего колеса для улучшения работы в условиях кавитации.

---

Майк Сондалини — инженер по техническому обслуживанию

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: поскольку авторы, издатели и торговые посредники не знают, в каком контексте должна использоваться информация, представленная в статьях, они не несут ответственности за последствия использования информации.

---

Мы (Accendo Reliability) опубликовали эту статью с любезного разрешения Feed Forward Publishing, дочерней компании BIN95.com

Интернет: trade-school.education
Эл. Почта: [email protected]

Если вам это показалось интересным, вам может понравиться электронная книга «Проблемы и ответы на центробежный насос».

,
