Цоколь g5 и g13 отличие. Справочная информация по цоколям

Стандарты присоединительных размеров - цоколей и патронов электроламп. Винтовые. Байонеты (= патроны Свана, bayonet). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.

В данном обзоре проект ДПВА описывает присоединительные размеры практически распространенных бытовых и офисных электроламп. Присоединительный размер не имеет прямой связи с напряжением питания, размером колбы и потребляемой мощностью. Их надо специфицировать = прояснять отдельно.

Распространены два типа присоединения:

1) BC = B22d диаметром 22 мм с двумя фиксирующими пальцами. Используется не только в лампах накаливания, но и в натриевых лампах низкого давления.

2) SBC = B15d то же, но диаметром 15мм. Применяется как в лампах накаливания, так и в галогеновых лампах низкого напряжения.

Винтовые электрические лампочки накаливания и "энергосберегающие".

В мире они известны как лампочки с присоединением "винт Эдиссона" = Edison Screw =ES. Это самое рапространенное присоединение для электрической лампочки.

Из ES самым распространенным патроном является E27, диаметром 27 мм - обычная лампочка в РФ да и в мире. E14 = SES = "миньон" находится на втором месте по распространенности. E12 = CES встречается на импортных и дизайнерских люстрах с большим количеством ламп. Еще более редким типом является E10 = MES, авторы проекта видели их в детстве на елочных гирляндах.

Тип E40 = GES редко встречается в доме, в основном эти лампы используются в полупромышленных применениях, НО имеющие на даче, или на участке уличный фонарь на столбе сразу их впомнят. Не совпадает с предельно похожим американским типом E39 = Mogul Screw диаметром 39 мм - написано на всякий случай. Размеры E11, E17 и E26 практически не используются в РФ.

Таблица: винтовые электрические лампочки накаливания и "энергосберегающие".

Обозначение Диаметр Полное английское наименование Британское сокращение
E5 5 мм Lilliput Edison Screw LES
E10 10 мм Miniature Edison Screw MES
E12 12 мм Candelabra Edison Screw CES
E14 14 мм Small Edison Screw SES
E27 27 мм Edison Screw ES
E40 40 мм Giant Edison Screw GES

Галогеновые мини лампочки и прожекторные трубки.

Миниатюрные галогеновые инкапсулированные лампочки обычно специфицируются расстоянием между пинами (контактами). Легко догадаться, что G4 имеет таковым 4 мм и т.д. Типы G4 и GY6.35 обычно предназначены для низковольтных применений, а G9 для сетей 220 В.

Большинство галогеновых лампочек направленного света крепятся на 2 пина (штыря) (GU4 и GU5.3, где цифры - расстояние между контактами в мм - это на низковольтные применения (GU10 или GZ10 по 10 мм - это на 220 В, обычно). Внимание! между GU10 и GZ10 есть существенное отличие. На GU10 есть фаска вокруг ножки, а у GZ10 угол прямой. Таким образом, GZ10 нельзя использовать в патроне для GU10, а GU10 моджет быть установлена в оба патрона.


Большинство таких ламп имеют присоединение "два пина" - два контакта с каждой из сторон лампы.

Стандартные размеры трубок T8 (диаметр 25 мм) и T12 (диаметром 38 мм) оба имеют присоединение G13 - 13 мм между пинами.

Менее распространенные трубки T5 (диаметр 16 мм) имеют присоединение G5 - 5 мм между пинами.

Дополнительная информация к обзору флюоресцентные (люминисцентные) трубки.

Очень тонкая трубка T2 (диаметром 7 мм) имеет разъем W4.3 с "разеткой" с расстоянием 4.3 мм между отверстиями T2 tubes.

Трубки T4 (диаметром 12 мм) имеют разъем G5 с расстоянием 5 мм между пинами.

Лампы накаливания - "дневного света"

Такие лампы обычно имеют одно из двух возможных присоединений: S14s, устанавливаемый на одном из концов лампы, или тип S14d, устанавливаемый в центре лампы.

Традиционные (музейные) лампы накаливания - "дневного света" обычно имеют присоединение диаметром 15 мм типа S15s на обоих концах лампы.

Компактные флюоресцентные (люминисцентные) лампы. Встречаются нечасто, но могут попасться.

Двухтрубные компактные флюоресцентные (люминисцентные) лампы
= две трубки с газом.

Нередко выбирая лампочку, человек не помнит ее основных характеристик. Более того, многие покупатели недоуменно качают головой на вопрос продавца о нужном цоколе. В данной статье будет рассказано о существующих видах цоколей.

Представленная ниже информация поможет вам сделать правильный выбор лампочки.

Цоколь Е14

Является одним из наиболее распространенных. Цифра 14 в названии – это диаметр в мм. Бытовое название цоколя Е14 – «миньон». Сегодня данный тип цоколя широко распространен среди диодных и компактных энергосберегающих ламп – многообразие их световых и цветовых характеристик, форм, обеспечивает большое количество вариантов оформления освещения в здании и помещении. Что касается традиционных ламп накаливания с цоколем Е14, они могут выполняться как в классической, так и в свечеобразной формах.

Цоколь Е27

Наиболее востребованный тип цоколя, изобретенный Эдисоном. Применяется в традиционных лампах накаливания, галогенных и компактных энергосберегающих лампах, диодных и газоразрядных лампах и др. Однако следует учитывать, что компактные

electricianprof.ru

Цоколь G5: конструкция, преимущества, типы

    Среди всего многообразия цоколей осветительных приборов штырьковые занимают значимую часть рынка. Одним из таких является цоколь G5. Его используют с трубчатыми линейными лампами люминесцентного и светодиодного типа. В этой статье мы рассмотрим его особенности и область применения.

Особенности конструкции цоколей G5

Буква G в маркировке цоколей значит, что он штырьковый, а цифра – расстояние в миллиметрах между штырьками. То есть у лампы с цоколем G5 есть два штырьковых контакта на расстоянии 5 мм друг от друга.Вид и размеры цоколя G5

Такая контактная группа устанавливается с обеих сторон трубчатой лампочки. Их назначение зависит от типа источника света:

  • У люминесцентных трубок они соединены со спиралями.
  • У светодиодных – к ним подключается фаза и ноль, по схеме, указанной на упаковке конкретной лампы.

Патрон на светильнике

     Патрон для цоколя G5 имеет следующую конструкцию: он выполнен в виде детали из диэлектрического материала с парой прорезей и контактной группой для штырьков. Они вводятся в цоколь и поворачиваются до упора, после чего вы почувствуете легкий щелчок, он говорит вам о том, что штыри стали на свои места и лампа зафиксирована.

Патрон G5: внешний вид

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Внимательно следите за тем, чтобы штыри вошли в патроны G5 с обеих сторон, а также надежно в них держались. При повороте лампы будьте осторожны. Поворачивайте ее уверенным, но не резким движением, поскольку люминесцентная трубка может лопнуть от нагрузки.

Подобные

Среди цоколей для трубчатых источников света кроме G5 популярным является и цоколь G13, он используется немного с другим типом трубок, отличающихся в первую очередь по толщине и световому потоку.

Стоит отметить, что лампы с цоколем G5 могут быть установлены в цоколь G13 через переходник. к содержанию ↑

Типы ламп

Кроме типа источника света, в первую очередь нужно обратить внимание на тип самой трубки, они бывают:

ОбозначениеДиаметр в дюймахДиаметр в мм
T44/812,7
T55/815,9
T88/825,4
T1010/831,7
T1212/838,0

Такая маркировка объясняется диаметров в долях от целого дюйма, это вы можете наблюдать во втором столбце таблицы.

Так по маркировке определяют, влезет ли трубка в светильник или нет. К тому же каждому диаметру соответствует определенный цоколь или группа цоколей.

Наиболее популярным на сегодняшний день являются T4, T5 и T8, а от диаметра трубки зависит эффективность использования рефлекторов. Кроме этого, T5 отличается повышенным световым потоком, нежели «толстые» аналоги.Сравнение габаритов трубчатых ламп

T5 обычно выполняются с типом цоколя G5, T8 с цоколем G13. Естественно, могут быть и исключения, например, G5 на лампе T8. Они подобны, но прямая замена без переделки схемы питания недопустима. К тому же отличаются и конструкции рефлекторов и самих светильников.

Как было ранее отмечено, такими разъемами комплектуются трубчатые люминесцентные и светодиодные лампы. Различия заключаются в световом потоке, энергопотреблении и в том, что светодиодные модели не требуют электронного или электромагнитного балласта для их питания, а работают напрямую от сети 220 В. А для того чтобы заменить люминесцентную на светодиодную лампу T5 или T8, нужно исключить балласт (дроссель или ЭПРА) из цепи питания, и выполнить подключения по соответствующей схеме, например, как показано на рисунке ниже.Схема переделки светильника с люминесцентными лампами на светодиодные

То есть нужно извлечь стартер и закоротить дроссель или вообще отключить его, а оставшиеся два провода скрутить между собой.

Преимущества и недостатки каждого типа ламп очень зависят от конкретной модели конкретного производителя. к содержанию ↑

Где используется?

Область применения трубчатых ламп с цоколем G5 достаточно широка:

  • Освещение рабочих мест на производстве, но допускается только при использовании ЭПРА в качестве источника питания для люминесцентных трубок.
  • Освещение офисов растровыми светильниками.
Растровый светильник с лампами T5

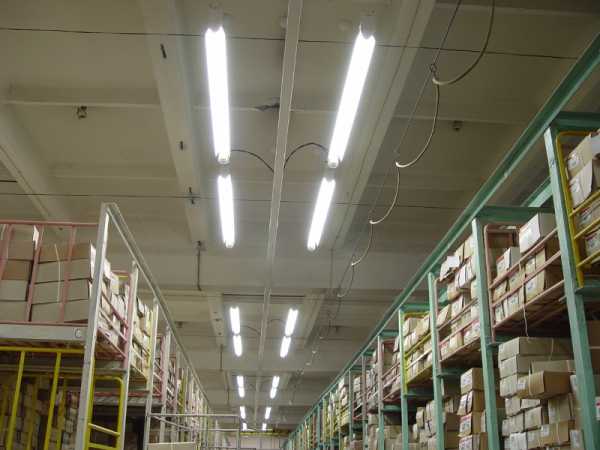

  • Освещение складов. Длинный линейный источник света позволяет осветить большую площадь равномерным световым потоком.
Освещение складак содержанию ↑

Заключение

Штырьковый цоколь G5 достаточно удобен в применении, трубчатые источники света часто используются в освещении помещений любых типов. Они дают равномерный световой поток по всей длине, что позволяет организовать хорошую. систему общего освещения. Заменить их несложно, единственным недостатком является то, что организациям нужно договариваться об утилизации люминесцентных источников света, но эту проблему можно решить заменив их светодиодными.

lampaexpert.ru

Типы цоколей ламп. Обозначения и виды ламп.

ПОРУЧИК ГОЛИЦИН - ПРОВЕРЬТЕ ПАТРОНЫ! А ТАКЖЕ ЦОКОЛИ И ЛАМПЫ.

В каждом светильнике используется определенный тип патрона, в который можно установить только такую лампу, которая имеет подходящий цоколь. Таким образом, при покупке светильника следует обратить внимание на тип цоколя ламп, которые используются в светильнике.

В комплект подавляющего большинства светильников лампы не входят и об их приобретении следует позаботиться одновременно с покупкой светильника. Кроме того, лампы недолговечны и их приходится периодически заменять. В нашем обзоре - небольшой экскурс в мир патронов, цоколей и источников света.

При выборе лампы для светильника следует учитывать не только тип цоколя, но и разрешенную для светильника мощность лампы, напряжение в сети, подходящие под конкретный светильник габариты лампы, схему подключения светильника.

Каждый тип цоколя имеет свое обозначение, которое позволяет не заблудиться в их довольно широкой номенклатуре. Например, цоколь "Е" (Edison Screw type / Винт Эдисона) - винтовой, цифра после буквы обозначает наружный диаметр в миллиметрах.

Цоколь E14

E14 - один из самых привычных типов цоколя. Для миниатюрных классических ламп накаливания с таким цоколем прижился термин "миньон". Традиционные лампы накаливания являются наиболее широко применяемым источником света. Их отличает наибольшее разнообразие типов: грушевидая, свечеобразная, каплевидная, шарообразная, зеркальная и др.


накаливаня

галогенная

люминесцентная

Цоколь E27

E27 - самый популярный тип цоколя, придуманный еще Эдиссоном. Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.
Будьте внимательны - компактные люминесцентные лампы с цоколем E27 и E14 не подходят для работы в схемах с диммерами и электронными выключателями.


накаливания

галогенная

люминесцентная

Цоколь G4

Цоколь G4 разработан для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления благодаря своему яркому точечному свету. В основном это низковольтные лампы для напряжения 12В или 24В. Преимущества этих ламп проявляются, прежде всего, во встраиваемых потолочных светильниках и гибких системах освещения. Срок службы таких ламп - свыше 2000 часов. В настоящее время лампы с таким цоколем широко используются в светильниках с хрустальными стразами.


патрон G4

галогенная

низковольтная галогенная

Цоколь G5

Цоколь G5 используется в люминесцентных трубчатых лампах с диаметром колбы 16 мм. Эти лампы излучают свет очень высокого качества цветом от теплого белого до холодного дневного. Люминесцентные лампы отличаются высокой световой отдачей и малым потреблением электроэнергии.


патрон G5

патрон G5

люминесцентная

Цоколь G9

Миниатюрные галогенные лампы с цоколем G9 предназначены для использования в сети переменного тока напряжением 220В и являются идеальным источником света для декоративных светильников в жилых помещениях и работают без трансформатора.



патрон G9

высоковольтная галогенная

галогенная

Цоколь 2G10

Четырехштырьковый цоколь 2G10 используется в особоплоских компактных люминесцентных лампах с высокой светоотдачей. Такие лампы применяются для светильников типа Downlights (вниз-светящие) и Uplights (вверх-светящие), для плоских настенных или потолочных светильников.



патрон 2G10

люминесцентная

Цоколь 2G11

Компактные люминесцентные лампы с односторонним четырехштырьковым цоколем 2G11 используются в системах внутреннего и наружного освещения. Такие лампы - идеальный вариант для современных малогабаритных светильников.


патрон 2G11
горизонтальный

патрон 2G11
вертикальный

люминесцентная

Цоколь G12


патрон G12

металлогалогенная

Цоколь G13



патрон G13

люминесцентная

U-образная

Автор: Февзи Мусаев, специально для Superpokupka.ru

www.superpokupka.ru

Типы цоколей ламп

Все виды цоколей обозначаются согласно единым требованиям ГОСТ.
Большая буква в обозначениии указывает на тип цоколя:

  • B - штифтовой цоколь (Байонет)
  • E - резьбовой цоколь (Эдисона)
  • F - цоколь с одним штырьком, где
  • a - цилиндрический штырёк
  • b - рифленый штырёк
  • c - штырёк специальной формы
  • G - штырьковый цоколь
  • H - цоколь для ксеноновых ламп
  • K - цоколь с кабельными соединениями
  • P - фокусирующий цоколь
  • R - цоколь с утопленным контактом
  • S - софитный цоколь
  • T - телефонный цоколь
  • W - основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

Число, следующее за буквенным обозначением, указывает диаметр соединительной части цоколя или расстояние между штырьками.

Строчные буквы после цифры показывают количество контактных пластин, штырьков или гибких соединений:
  • s - один контакт
  • d - два контакта
  • t - три контакта
  • q - четыре контакта
  • p - пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):

  • U - энергосберегающая лампочка;
  • V - цоколь с коническим концом;
  • A - автомобильная лампа.

Пример:

Лампа Е27 - резьбовой цоколь, диаметр соединительной части - 27 мм.


Резьбовой цоколь Е (Эдисона):

Цоколь Эдисона - резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя.
Кроме классических ламп накаливания, такой цоколь применяется и в лампах других типов, например в энергосберегающих компактных люминесцентных лампах, галогенных лампах и других.

Обозначение Е хх соответствует диаметру в миллиметрах.

Тип Диаметр (мм.) Наименование
E5 5 Микроцоколь (LES)
E10 10 Миниатюрный цоколь (MES)
E12 12 Миниатюрный цоколь (MES)
E14 14 "Миньон" (SES)
E17 17 Малый цоколь (SES) (110 В)
E26 26 Средний цоколь (ES) (110 B)
E27 27 Средний цоколь (ES)
E40 40 Большой цоколь (GES)

Штырьковый цоколь G:

Штырьковый цоколь G использовался ранее только для установки трубчатых люминесцентных ламп. Споявлением новых вилов ламп, для соединения лампы и патрона используются различные штырьковые системы.
Цифра обозначает расстояние между контактами.
Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Обозначение G хх соответствует растоянию в миллиметрах между контактами.


R - Цоколь с утопленным контактом

Основные представители ламп с цоколем R7s - кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности, например в прожекторах.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

ТипРасстояние
между
штырьками
(мм.)
Цоколь Патрон Лампа
R7s 7
Цоколь R7s патрон R7s кварцевая галогенная R7s

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).


Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.


Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.


Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.


В некоторых случаях вместо типа цоколя указывается тип лампы.

MR16 (цифры могут различаться) - стандартный типоразмер галогенных ламп накаливания с отражателем.
Обычно, цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света.
Цоколь типа E (резьбовой).

2D - это компактные люминесцентные лампы.
Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.


Колбные лампы

Представляют собой лампы в виде стеклянной трубки.
Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

www.pulsar-electric.com

Типы цоколей ламп

Поиск по названию:
Поиск по артикулу:
Поиск по тексту:
Цена:
от: до:
Выберите категорию
Все »Лампы »»Светодиодные лампы »»»Замена лампы накаливания до 60 Вт. »»»Замена ламп накаливания до 100 Вт. »»»Замена галогенных ламп »»»Диммируемые светодиодные лампы »»»Мощные светодиодные лампы »»»Декоративные лампы »»»Лампы для холодильников и швейных машин »»»Замена люминесцентных ламп »»»Лампы GX53 и GX70 »»Фитолампы »»Ретро лампы »»Лампы 12 Вольт »»Диско лампа »»Лампы энергосберегающие »»»Аналоги ламп накаливания до 60 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 100 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 500 Вт. »»»»Теплый свет лампы »»Лампы накаливания »»Лампы люминесцентные »»»Лампы Т4 люминесцентные »»»Лампы Т5 люминесцентные »»»Лампы Т8 люминесцентные »»Лампы галогенные »»»Лампы галогенные декоративные »»»Лампы галогенные G4, GU 5.3, GU10 »»»Блоки защиты галогенных ламп »»Лампы металлогалогенные »»Лампы ртутные и натриевые »Светильники »»Светодиодные светильники LED »»»Потолочные светодиодные светильники »»»»Светодиодный светильник под Армстронг »»»»Встраиваемые светодиодные светильники »»»»Накладные светодиодные светильники »»»»Точечные светодиодные светильники »»»»Крепления для потолочных светильников »»»Настольные светодиодные светильники »»»Прожекторы светодиодные »»»Светодиодные светильники уличного освещения »»»Для ЖКХ »»Для дома »»»Потолочные светильники, люстры »»»»Светильники под лампу накаливания »»»»Люстры »»»»Люминесцентные светильники »»»Настенные светильники, бра »»»»Светильники под лампу накаливания »»»»Люминесцентные светильники »»»Ночники »»»Для ванной и туалета »»»Для кухни »»»Точечные светильники »»»Настольные светильники »»Светильники лофт »»Диско шар »»Для дачи »»Для теплицы »»Для бани и сауны »»Для гаража и подвала »»Для производства »»Для офиса »»Для склада и производства »»Для улицы »»»Кронштейны для уличных светильниов »»Светильники для сада и парка »»Для подсветки »»Для спортивного зала »»Для магазина »»Переносные светильники »»Аварийные светильники »»Аккумуляторные светильники »»Патроны к светильникам »Светодиодная подсветка »»Светодиодная подсветка потолка »»»Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-3528 »»» Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-5050 »»»Светодиодная гибкая герметичная лента ULS-3528 »»»Светодиодная гибкая герметичная лента ULS-5050 »»»Драйверы для светодиодов »»»Контроллеры для управления светодиодными источниками света »»Светодиодная подсветка шкафа »»Электронные трансформаторы »Стабилизаторы напряжения »»Однофазные стабилизаторы напряжения »»Стабилизаторы напряжения напольные, электронные »»Стабилизаторы напряжения настенные, релейные »»Стабилизаторы напряжения настольные »»Стабилизаторы напряжения электромеханические »Низковольтная аппаратура »»Автоматические выключатели »»»Автоматы для проводов сечением до 25мм. »»»»Для дома, характеристика B »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 35мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 50мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы промышленные ВА88 »»УЗО »»Дифференциальные автоматы »»»Серия АВДТ 63 »»»Серия АВДТ 64 с защитой »»»Дифавтоматы АД12, АД14 »»»Серия DX »»Разрядники, ограничители импульсных перенапряжений »»Выключатель нагрузки (мини-рубильник) »»Предохранители »»»Плавкие вставки цилиндрические ПВЦ »»»Предохранители автоматические резьбовые ПАР »»»Предохранители ППНН »»Контакторы »»»Контакторы модульные серии КМ63 »»»Контакторы малогабаритные КМН »»»Контакторы КМН в оболочке IP54 »»Пускатели ручные »Электроустановочные изделия »»Выключатели »»»Выключатели внутренние »»»Выключатели накладные »»Розетки »»»Розетки внутренние »»»»Серия INARI »»»»Серия LARIO »»»»Серия VATTERN »»»»Серия MELAREN »»»»Розетки, выключатели Legrand Valena »»»Розетки накладные »»»»Серия SUNGARY »»»»Серия BALATON »»»»Серия SAIMA »»Коробки монтажные, подрозетники »»»Монтажные коробки для открытой проводки »»»Монтажные коробки для скрытой проводки »»Удлинители электрические »»»Удлинители бытовые »»»Удлинители силовые »»Сетевые фильтры »»Тройники электрические »»Вилки электрические »»Силовые разъёмы »»»Вилки переносные »»»Розетки стационарные »»»Розетки переносные »»»Розетки стационарные для скрытой установки »»»Вилки стационарные »Щитовое оборудование »»Корпуса к щитам электрическим »»»Для помещения »»»»Пластиковые боксы »»»»»Боксы пластиковые навесные »»»»»Боксы пластиковые встраиваемые »»»»»Бокс КМПн »»»»Металлические корпуса »»»»»Щиты распределительные »»»»»Щиты учётно-распределительные »»»»»Щиты с монтажной панелью »»»»»Щиты этажные »»»»Шкафы напольные »»»»»Сборно-разборные шкафы »»»»»Моноблочные шкафы »»»»»Аксессуары к шкафам »»»Для улицы IP65 »»Электрощиты в сборе »»»Ящики с понижающим трансформатором (ЯТП) »»»Ящики с рубильником и предохранителями (ЯРП) »»»Ящики с блоком "рубильник-предохранитель" (ЯБПВУ) »»»Щитки осветительные (ОЩВ) »»Аксессуры для шкафов и щитов »»»Шина нулевая »»»Шина нулевая на DIN-рейку в корпусе »»»Шина N нулевая с изолятором на DIN-рейку »»»Шина N нулевая, в изоляторе »»»Шина N нулевая на угловых изоляторах »»»Шина соединительная »»»DIN-рейки »Фонарики »»Фонарики налобные »»Фонари прожекторы »»Фонари ручные »»Фонари кемпинговые »»Фонари с зарядкой от сети »»Фонари для охоты »Провод, Кабель »»Кабель »»»Кабель медный NYM (3-я изоляция, еврост.) »»»Кабель медный силовой ВВГ-нг »»»Кабель медный силовой ВВГ »»»Кабель алюминиевый АВВГ, АВВГп »»»Кабель бронированный »»Провод »»»Провод медный »»»Провод медный осветительный ПУНП, ПУГНП »»»Провод монтажный »»»Провод медный гибкий соединительный ПВС »»»Провод медный гибкий соединительный ШВВП (ПГВВП) »»»Провод медный установочный ПВ »»»Провод водопогружной ( ВВП) »»»Провод алюминиевый »»»Провод телефонный »»»Провод ВВП »Звонки дверные »»Звонки беспроводные »»»1 звонок + 1 кнопка »»»1 звонок + 2 кнопки »»»2 звонка + 1 кнопка »»»1 звонок (вилка 220В) + 1кнопка (батарейка А23) »»Звонки проводные »Системы для прокладки кабеля »»Кабельные каналы »»Гофрированные трубы »»»Аксессуары для труб »»Металлорукав »»»Аксессуары для металлорукава »»»Металлорукав в ПВХ-изоляции »»Труба ПВХ »»»Аксессуары для труб »»Лотки металлические »Климатическое оборудование »»Тепловые пушки и вентиляторы »»»Тепловые пушки »»»Масляные радиаторы »»»Тепловентиляторы электрические »»»»Керамические обогреватели »»»»Спиральные обогреватели »»Охлаждаемся, климатическое оборудование »»»Кондиционеры напольные »Инструмент, расходные материалы »»Инструмент »»Изоляция »»»Термоусаживаемая трубка ТУТнг »»»Изолента »»Клеммы, зажимы »»»Строительно-монтажная клемма КБМ »»»Зажим винтовой ЗВИ »»»Соединительный изолирующий зажим СИЗ »»Хомуты, скобы »»»Лента спиральная монтажная пластиковая ЛСМ »»»Хомут нейлон »»»Хомут полиамид »»»Кабельный хомут с горизонтальным замком »»»Скоба плоская »»»Скоба круглая »Умный дом »»Датчики движения »»Дистанционное управление »»Фотореле
Производитель:
ВсеFamettoGaladLegrandTDMUnielVolpeКМ-ПрофильРесантаРоссияСтарлайтСтройСнаб

Прежде чем купить лампу, рекомендуем обратить пристальное внимание на тип ее цоколя, иначе она может просто не подойти к светильнику.
Давайте попробуем разобраться, какие типы цоколей ламп существуют и что они обозначают.

Все типы цоколей обозначаются согласно единым требованиям ГОСТ.

Например, что обозначает лампа Е27?

Большая буква в обозначениии указывает на тип цоколя:

B - штифтовой цоколь (Байонет)
E - резьбовой цоколь (Эдисона)
F - цоколь с одним штырьком, где
a - цилиндрический штырёк
b - рифленый штырёк
c - штырёк специальной формы
G - штырьковый цоколь
H - цоколь для ксеноновых ламп
K - цоколь с кабельными соединениями
P - фокусирующий цоколь
R - цоколь с утопленным контактом
S - софитный цоколь
T - телефонный цоколь
W - основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

Число, следующее за буквенным обозначением, указывает диаметр соединительной части цоколя или расстояние между штырьками.

Строчные буквы после цифры показывают количество контактных пластин, штырьков или гибких соединений:

s - один контакт
d - два контакта
t - три контакта
q - четыре контакта
p - пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):

U - энергосберегающая лампочка;
V - цоколь с коническим концом;
A - автомобильная лампа.

Пример:

Лампа Е27 - резьбовой цоколь, диаметр соединительной части - 27 мм.

Резьбовой цоколь Е (Эдисона):


Цоколь Эдисона - резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя.
Кроме классических ламп накаливания, такой цоколь применяется и в лампах других типов, например в энергосберегающих компактных люминесцентных лампах, галогенных лампах и других.
Обозначение Е хх соответствует диаметру в миллиметрах.

Тип Диаметр (мм.) Наименование
E5 5 Микроцоколь (LES)
E10 10 Миниатюрный цоколь (MES)
E12 12 Миниатюрный цоколь (MES)
E14 14 "Миньон" (SES)
E17 17 Малый цоколь (SES) (110 В)
E26 26 Средний цоколь (ES) (110 B)
E27 27 Средний цоколь (ES)
E40 40 Большой цоколь (GES)



















Штырьковый цоколь G:

Штырьковый цоколь G использовался ранее только для установки трубчатых люминесцентных ламп. Споявлением новых вилов ламп, для соединения лампы и патрона используются разлиные штырьковые системы.
Цифра обозначает расстояние между контактами.

Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Обозначение G хх соответствует растоянию в миллиметрах между контактами.

Пример: лампа G13

R - Цоколь с утопленным контактом

Основные представители ламп с цоколем R7s - кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности, например в прожекторах.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

Тип Расстояние
между
штырьками
(мм.)
 цоколь  патрон  лампа
R7s 7
Цоколь R7s патрон R7s кварцевая галогенная R7s


Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

В некоторых случаях вместо типа цоколя указывается тип лампы.

MR16 (цифры могут различаться) - стандартный типоразмер галогенных ламп накаливания с отражателем.
Обычно, цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света.
Цоколь типа E (резьбовой).

2D - это компактные люминесцентные лампы.
Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Подробнее про виды ламп

Колбные лампы

Представляют собой лампы в виде стеклянной трубки.
Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Подробнее про лампы Т8

Рекомендуем также посмотреть:

Обозначение ламп

Какие светодиодные лампы лучше

Энергосберегающие лампы - вредны или нет?

Как выбрать хороший стабилизатор напряжения

7207971.ru

E27, E14, E40, G4, GU10, GU5.3, G53, GX53, G13

Для полноценного функционирования и замены лампу подбирают в соответствии с патроном или разъемом, который используется в светильнике. Наиболее распространены резьбовые цоколи, также называемые цоколями Эдисона (обозначаются литерой E), и штырьковые разъемы (обозначаются буквой G). Кроме букв, в маркировке цоколя используются цифры, указывающие диаметр цоколя для первого типа или расстояние между контактами в разъеме — для второго. Традиционными считаются цоколи E27 (стандарт) и E14 (миньон).

E27 и E14 — резьбовые цоколи диаметром 27 мм и 14 мм соответственно. Чаще всего в бытовые светильники встраивают такой цоколь.

E40 — самый большой резьбовой цоколь, использующийся в мощных лампах для освещения промышленных помещений и улиц. Лампа с указанным цоколем эквивалентна, например, ртутной люминесцентной лампе ДРЛ.

G4, GU10, GU5.3 — штырьковые разъемы, применяемые в галогеновых лампах. Лампы на основе светодиодов с указанным типом разъема полноценно заменяют галогеновые лампы MR16. G4 используется в небольших лампах для точечной дизайнерской подсветки, GU5.3 — для подсветки ниш, картин, стендов и витрин, GU10 — в потолочном освещении. Лампы с GU10 фиксируются в патроне за счет поворота.

G53 — двухконтактный разъем с плоскими контактами. Чаще всего такие лампы используются во встраиваемых светильниках.

GX53 — двухконтактный разъем с контактами в форме штырька. Конструкция такого типа обычно требуется в натяжных и подвесных потолках. Как правило, это круглые лампы, в которых светодиоды расположены на плоской поверхности.

G13 — двухштырьковый разъем, в котором контакты находятся на расстоянии 13 мм. Используется в большинстве типовых ламп дневного света и трубчатых лампах серии Т8.

designbd.ru

Как определить тип цоколя у светодиодной лампы?

Часто в магазине на вопрос «С каким цоколем вам нужна лампа?» можно услышать следующие ответы: «Ну… с обычным..», «Ну… с большим…», «… с плоскими ушками…» или «… там такие две иголочки торчат…»?

От того, насколько верно клиент угадает тип цоколя, будет зависеть его повторный визит в магазин.

Существует всего 11 распространенных типов цоколей ламп.
Вот они: Е27, Е14, GU4, GU5.3, GU10, G4, G6.35, G9, GX53, GX70, E40.

Самый простой способ их запомнить – после покупки оставить упаковку из-под лампы или вырезать ту сторону коробки, на которой имеется обозначение цоколя. На другой стороне вы сможете подписать ручкой, в каких комнатах установлены такие лампы.

Способ посложнее – запоминать названия и цифры. Его и рассмотрим.

Цоколи Е27 и Е14 – самые распространенные в быту и часто встречаются в настольных лампах, люстрах, бра, торшерах. На них есть характерная резьба. Цифры после буквы «Е» указывают на диаметр в мм: 27мм и 14мм. Толщина цоколя Е14 ассоциируется с диаметром пальчиковой батарейки. Цоколь Е27 продавцы в магазинах легко распознают по названию «лампочка Ильича».

GU4, GU5.3 – цоколи в виде металлических штырьков-иголок, расстояние между которыми 4 и 5,3мм, соответственно. В основном лампы выпускаются в виде полусферы в стеклянном, пластмассовом, керамическом или металлическом корпусах. Площадка у штырьков прямоугольной формы.

Так же встречаются лампы в виде вытянутых цилиндров (цоколи G4, G6.35), выполненных из прозрачного силикона или пластика.

Цоколь GU10 представляет собой два штырька похожих на «т-образные» цилиндрики, которые при повороте лампы фиксируют её в патроне светильника. Межосевое расстояние штырьков 10мм.

Цоколь G9 выглядит в виде двух загнутых проводков, образуя два ушка. Другое его исполнение – это две металлические пластинки с отверстиями. Обычно лампы с таким цоколем выполнены в пластиковых корпусах с колбой или бескорпусные — залитые прозрачным силиконом.

Лампы с цоколями GX53, GX70 имеют формы в виде «таблеток» и хорошо смотрятся в интерьерах с натяжными потолками. Штырьки похожи на цоколь GU10 с разницей лишь в расстоянии между ними: 53мм и 70мм.

И, наконец, Е40. Этот цоколь вы не встретите у себя в доме. Он частый гость в уличных и промышленных светильниках. Цоколь выглядит так же, как у «лампочки Ильича» и отличается диаметром равным 40мм.

Надеюсь, каждый из вас почерпнёт из прочитанного частичку полезного.
Смотрите также видео: Ключевые факторы выбора светодиодных светильников

ЕЩЁ БОЛЬШЕ ИНТЕРЕСНОГО И ПОЛЕЗНОГО ПО ССЫЛКАМ:



prospectt.ru
