Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и конечно их цоколь . Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.
Что такое цоколь лампы и его цели?
Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.
Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.

Типы цоколей ламп и их обозначение

Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами. О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.
И так, что же обозначает маркировка цоколя и что она может «рассказать» обывателю. Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.
Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.

Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.) Далее и поговорим более конкретно, о каждом из типов цоколей.
В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.

Время от времени подглядывайте в нее, когда подойдете к соответствующему описанию цоколя.

Резьбовые цоколи ламп (Е)

Со дня Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран. Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним. Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр. Далее в таблице приведены выпускаемые резьбовые цоколи.

Штыковой цоколь (G)

Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами. О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.

Цоколь с утопленным контактом ®

Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые кварцевые, галогенные лампы. Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц. После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.

Софитный штифтовой цоколь(S)

Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны. Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.). Кроме того, такой цоколь распространен и на автомобильных лампах. (SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)

Фокусирующий цоколь (P)

Полный размер

Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку. Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь (Т)

Полный размер

Лампы с такими цоколями применяются обычно как лампы подсветки. Например в комбинации и панели приборов автомобилей. Цифры означают измеренную внешнюю ширину основания, на котором установлены контактные выводы.

Цоколь типа (W)

Этот цоколь фактически является элементом ламы. Проволочные, питающие контакты выведены через ее колбу наружу. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах. Лампы с такими цоколями также активно применяются на автомобилях (указатели поворотов)

Обозначение специфических ламп без указания маркировки цоколя

Также существует ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

MR16 (цифры могут варьироваться) — стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно, цоколь используется штырьковый (типа G).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света. Цоколь типа E (резьбовой).

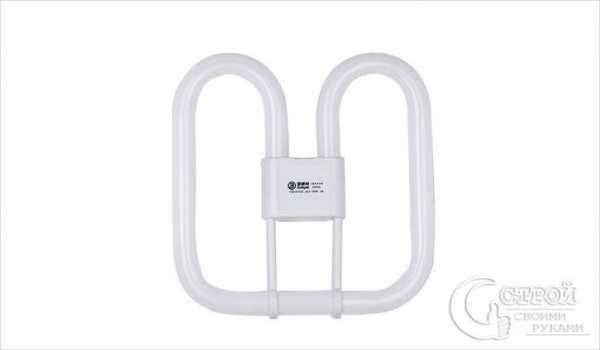

2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

www.drive2.ru

Виды лампочек и типы цоколей

Покупая в магазине тот или иной светильник, мы в первую очередь должны обращать внимания, на то, какие лампочки к нему подойдут. В комплекте с прибором они отсутствуют, поэтому важно знать те их разновидности, которые представлены сегодня в продаже. Отличаются лампочки формой, размерами, мощностью, а также цоколем, которым они закрепляются в патроне светильника. Через него в лампу поступает электрический ток.

Сами цоколи делают металлическими или керамическими. Внутри них имеются контакты для подачи тока на рабочий элемент лампы. Каждый светильник оборудуется одним или несколькими патронами для крепления ламп. Цоколи приобретаемых лампочек должны по форме и размерам им соответствовать. Поэтому при покупке светильника важно ориентироваться в том, какие виды лампочек и типы цоколей к нему подойдут.

Важно правильно определиться с типом лампы для осветительного прибора

Кроме того, большинство ламп требуется время от времени менять, поскольку они не обладают большой долговечностью. Чтобы сделать оптимальный выбор и не заблудиться во всем их многообразии, важно знать, какие вообще существуют виды ламп и типы цоколей. Кроме цоколя, при покупке лампы нужно учитывать еще потребляемую мощность лампы, напряжение, ее габариты и схему подключения к люстре.

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому — винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения — Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

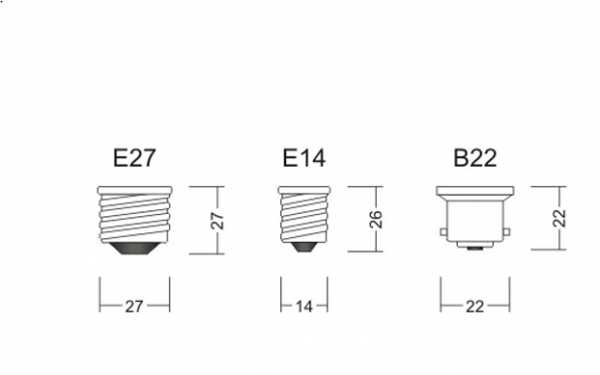

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века. Это очень важно для тех, кто увлекается возрождением старинных вещей.

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

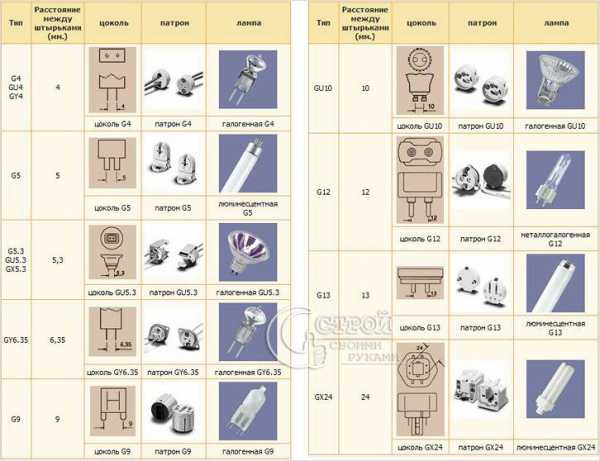

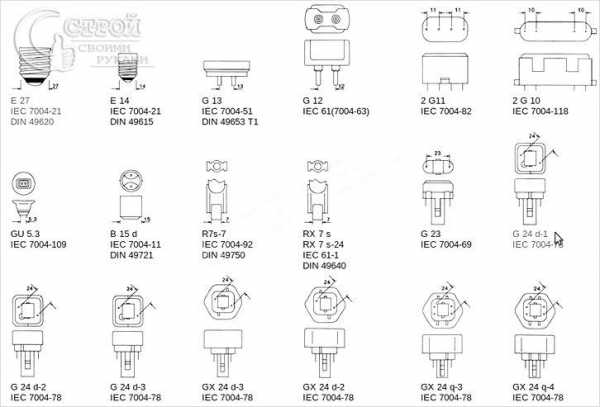

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

• Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
• Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
• Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
• Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
• Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
• Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

• V – цоколь, имеющий конический конец.
• U – энергосберегающая люминесцентная.
• A – автомобильная лампочка.

Различные типы цоколей бытовых ламп

Виды осветительных лампочек

Речь пойдет о самых часто встречающихся лампах, которые мы обычно используем дома, в офисах и различных производственных помещениях. Можно к ним отнести лампы накаливания, энергосберегающие, галогенные, люминесцентные и светодиодные. Разберем подробнее каждый из названных видов.

Обычная лампа накаливания

Наверное, это самая распространенная лампа, несмотря на то, что ее возраст уже более 150 лет, а за последние 100 лет она практически не претерпела существенных изменений, мы пользуемся ею до сих пор. Все дело в том, что ее производство очень дешево, а конструкция простая. Она представляет собой колбу без воздуха, в которую помещена вольфрамовая нить. Под действием электрического тока она раскаляется до высоких температур и излучает свет. У современных ламп накаливания с вольфрамовой нитью есть одна особенность: при комнатной температуре сопротивление в нити вольфрама очень низкое, примерно, в 15 раз ниже рабочего, что повышает риск ее перегорания при прохождения более сильного тока в момент включения. В первых лампах использовались графитовые нити, сопротивление которых наоборот уменьшалось с ростом температуры. Это давало эффект постепенного увеличения яркости. В тоже время, графитовые нити быстрее вырабатывали свой ресурс.

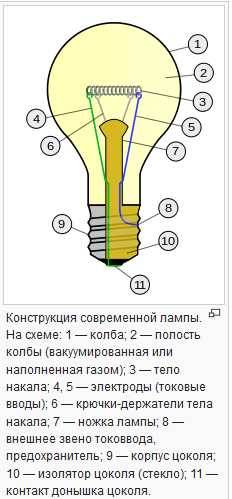

Устройство простейшей лампы накаливания

По своим техническим характеристикам лампы накаливания сильно уступают другим видам ламп. Срок службы обычной лампочки составляет примерно около 1000 часов. Примечательно, что в пожарной части небольшого города Ливермор, что в Калифорнии, есть лампочка, которая непрерывно горит с 1901 г. Это, конечно же, исключение из правил. Кроме короткого срока эксплуатации, лампы накаливания со временем мутнеют из-за образующихся в колбе паров. Это сильно снижает их светимость. Лампы накаливания светят желтым светом, что близко к спектральным характеристикам солнечного света. Практически все лампы накаливания выпускают с цоколями Е14 и Е27. Исключение составляют маленькие лампочки, которые пару десятилетий назад вкручивали в фонарики и елочные гирлянды. Сегодня уже сложно найти патрон под такие лампочки.

Среди ламп такого типа встречаются особые рефлекторные лампы. Их отличительной особенностью является посеребренная внутренняя поверхность колбы. Такие приборы используют для создания луча направленного света, когда необходимо осветить какой-нибудь объект. На полках магазинов встречаются рефлекторные лампы, которые имеют маркировку R50, R63 и R80, где число – это диаметр лампы. Что касается цоколя, то он такой же, как и у простых ламп накаливания. Некоторые лампочки имеют матовое стекло для получения более рассеянного света. Встречаются и разноцветные лампы, применяемые для создания различных световых эффектов.

Галогенная лампа

Такая лампочка может прослужить примерно в четыре раза дольше, чем обычная лампа накаливания. Производители утверждают, что срок ее эксплуатации может составлять около 4000 часов, а так называемый индекс цветопередачи – 100%. По своему устройству такая лампа мало чем отличается от обычной, но в колбу добавлены пары таких веществ, как йод или бром. Это сильно повышает светоотдачу и срок службы. Современные галогенные лампы обладают светоотдачей 20-30 лм/ватт, которая сохраняется на протяжении предусмотренного срока эксплуатации и не теряется со временем, как у обычной лампочки накаливания.

Галогенные лампы

Чаще всего галогенные лампы гораздо меньше обычных по размеру. У них существует множество разнообразных форм, а цоколи бывают: G9, G4, R7S, GU10. Есть даже лампы с галогеном, встроенные в колбу обычной лампочки с цоколем Е27.

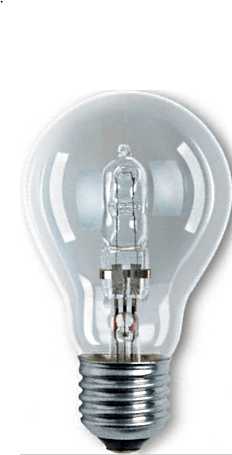

Галогенная лампа с цоколем Е27, изготовленная внутри обычной колбы

Недостаток у галогенных ламп один – это низкочастотный шум при использовании совместно с диммерами, которыми регулируется светимость. Самое широкое применение такой тип ламп нашел в автомобильной промышленности. Современные фары головного света автомобилей оборудуются именно галогенными лампами.

Люминесцентные трубчатые лампы

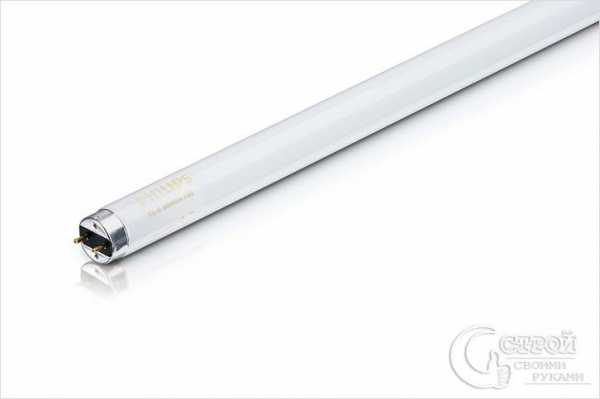

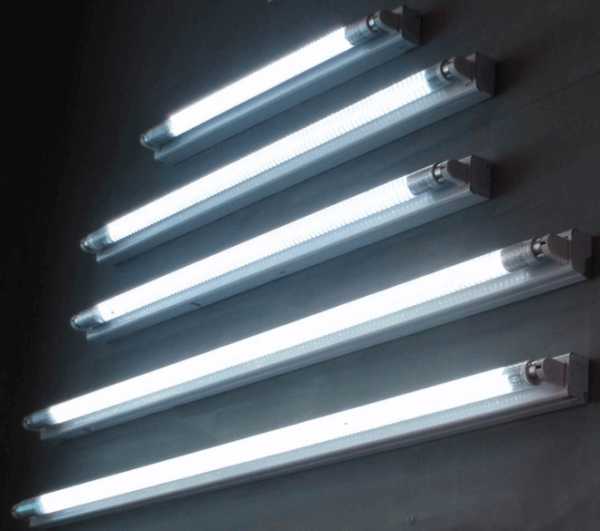

Эти источники света имеют характерную вытянутую форму в виде трубки различной длины и диаметра. Последний обозначается буквой Т на маркировке. Например, T12 (диаметр 12/8 дюйма=3,8 см). Для таких ламп требуются специальные светильники с пусковым устройством. Оно требуется для того, чтобы создать внутри колбы электромагнитное поле, способное вызвать свечение люминофора под воздействием паров ртути. В таких лампах отсутствуют накаливающиеся части, что в разы увеличивает их экономичность и КПД, так как необходимость в разогреве вещества отпадает и практически вся энергия преобразуется в световой поток. Цоколи у такого типа ламп чаще всего штырьковые и расположены с двух сторон колбы.

Трубчатые люминесцентные лампы

Энергосберегающие типы ламп

Этот термин принято использовать в отношении маленьких люминесцентных ламп. Они сегодня приобрели высокую популярность, так как способны сократить энергозатраты очень значительно. Продаются они в любых магазинах, а установить их в обычный патрон с резьбой не проблема, поскольку они снабжены такими же цоколями.

Энергосберегающая лампа

Благодаря современным технологическим разработкам, энергосберегающие лампочки обладают весьма компактными размерами, различными вариациями мощности, большим многообразием форм, но определенно длительным сроком службы и необычайной эффективностью. Однако нужно помнить, что такие осветительные приборы «не любят» слишком частого включения и отключения, а также, как и все люминесцентные лампы, требуют специальных условий утилизации, так как пары ртути, содержащиеся в них очень опасны для человека и окружающей среды. Сегодня имеются энергосберегающие лампы с любыми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.

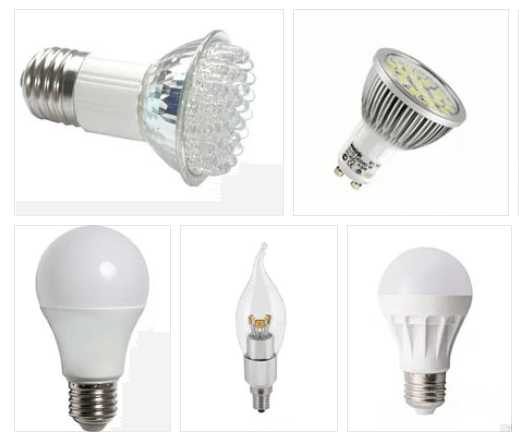

Светодиодные лампы

Их тоже можно назвать «энергосберегающие», но это не главное их преимущество. При значительной экономии электроэнергии, они обладают поистине огромным сроком службы, который может исчисляться десятками тысяч часов и годами. От 25 000 до 100 000 часов прослужит светодиодная лампа, что равняется 3-12 годам непрерывной работы. К тому же светоотдача у них практически стопроцентная. Светодиоды не используют нагрев, поэтому такие лампы совершенно безопасны в пожарном смысле. Большинство светодиодных ламп оборудовано стандартными цоколями, что позволяет использовать их в любых светильниках. Они полностью экологически безопасны, так как не содержат никаких вредных веществ.

Светодиодные лампы

Из недостатков следует отметить только очень высокую стоимость. Это, конечно, компенсируется очень долгим сроком эксплуатации. Приобретать же более дешевые светодиодные лампы не рекомендуется, так как за счет экономии на конденсаторах они светят невидимым мерцанием, что в скрытом виде влияет на зрение. Еще одним недостатком можно считать смещенный в сторону синего цвета спектр излучения, что не соответствует естественному солнечному свету. Светодиоды светят достаточно холодным неестественным светом.

Использование энергосберегающих источников освещения позволяет сильно сэкономить на электроэнергии. В тоже время, при их покупке следует быть внимательным к выбору производителя и покупать только известные модели, так как иначе многие достоинства становятся не столь очевидными.

stroyvopros.net

Виды лампочек и типы цоколей

С того момента, как была изобретена первая лампочка, прошло много времени, и осветительные приборы претерпели ряд изменений. Менялись формы, размеры, принцип их работы, мощность, напряжение, виды лампочек и типы цоколей.

Цоколь обеспечивает фиксацию лампы в патроне и ее питание с помощью электропроводящих контактов, находящихся снаружи. Внутри элемента располагаются нити накаливания лампочки, электроды. Чаще всего используются металлические, керамические и пластиковые устройства. Встречаются стеклянные цоколи, выполненные совместно с плафоном лампы. Но из какого бы материала не был изготовлен элемент, требования, предъявляемые к его функциям, всегда одинаковые.

Цоколь лампочки

Цоколь обеспечивает герметичность вокруг контактов, посредством которых ток передается в лампу и питает ее. Герметизация в этом случае необходима, потому что в лампе обычно создается вакуум или туда закачивается инертный газ.

Маркировка элементов

Типы цоколей и обозначения

Несмотря на то, что использование стандартного цоколя могло бы быть удобным, элементы менялись в зависимости от габаритов ламп и других параметров. Сегодня рынок осветительного оборудования предлагает покупателям широкий ассортимент цоколей, имеющих различные обозначения и маркировку. Маркировка элементов выглядит следующим образом:

• E – резьбовой цоколь (Эдисона),
• G – штырьковый цоколь,
• R – цоколь с утопленным контактом,
• B – штифтовой цоколь (Байонет),
• F – цоколь с одним штырьком,
• a – цилиндрический штырёк,
• b – рифленый штырёк,
• c – штырёк специальной формы,
• S – софитный цоколь,
• K – цоколь с кабельными соединениями,
• H – цоколь для ксеноновых ламп,
• P – фокусирующий цоколь,
• T – телефонный цоколь,
• W – контакт выполняется посредством токовых вводов, находящихся на стеклянной части лампы.

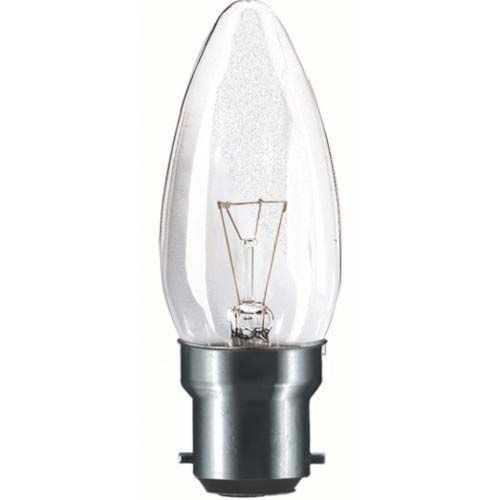

Цоколь байонет

Буква обозначает тип цоколя, а следующее после нее число – расстояние, существующее между контактами, либо диаметр устройства в месте соединения. Следующие далее буквы рассказывают о численности контактных устройств: пластин, штырьков, гибких соединений:

• s — один контакт,
• d — два контакта,
• t — три контакта,
• q — четыре контакта,
• p — пять контактов.

Часто можно увидеть буквенные уточнения к некоторым типам цоколей:

• U – энергосберегающий прибор,
• V – устройство с коническим концом,
• A – лампа автомобильная.

Например, расшифровывать надпись на цоколе B10А следует так: лампа автомобильная с штифтовым цоколем диаметром 10 мм.

Описание типовых устройств и их предназначение

Различают следующие типы цоколей ламп: резьбовые и оснащенные поверхностными контактами.

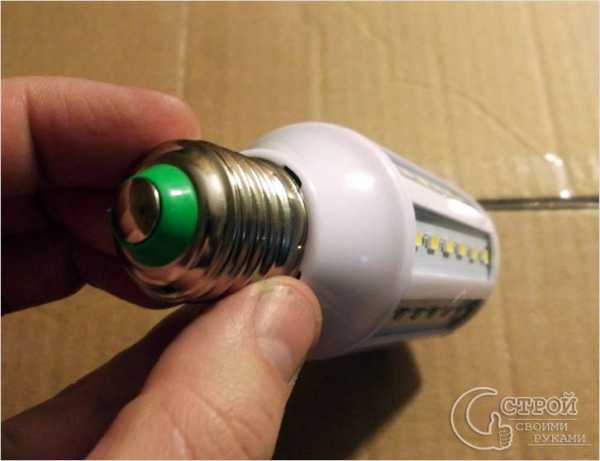

Цоколь Эдисона

Лампы с резьбовым цоколем Эдисона считаются самыми популярными на рынке осветительных приборов. Изначально таким типом устройств оснащались лампы накаливания. Сегодня резьбовой цоколь применяется в конструкции энергосберегающих ламп. Форма и принцип работы элемента остается неизменным и одним из самых удобных. Число, следующее за буквенным обозначением устройства (Е), говорит о его диаметре в месте соединения.

Цоколи галогенных и люминесцентных ламп

В небольших галогенных лампах, также как и в люминесцентных приборах, предназначенных для потолков, установлен штырьковый цоколь (G). Разница между контактами в устройстве может быть минимальной, всего несколько миллиметров, но путать их ни в коем случае не рекомендуется. Цифровое значение, следующее после буквы G, указывает на расстояние, существующее между контактами в миллиметрах.

Галогенная лампа

Осветительные конструкции, обладающие высокой мощностью и большой температурой нагревания, требуют применения особенных цоколей. В трубчатых кварцевых и галогенных лампах, имеющих небольшие размеры и вес, и функционирующих от сетей переменного тока 220 В, 50 Гц, применяются элементы с утопленным контактом (R). Первые цифры, следующие после буквы, например, R7s сообщают о диаметре равном 7 мм и наличии двух контактов. Далее идут числа, которые позволяют определить строительную длину лампы: 78 мм, 118 мм.

Софитный цоколь

Цоколь софитный (S), используемый в осветительных приборах для ванных комнат, подсветки для витрин или зеркал, оборудовании для театральных сцен, располагается либо с двух сторон лампы трубчатого вида, либо с одной, как одиночное устройство. Число, проставляемое за буквой S, указывает на величину диаметра. Часто подобный цоколь применяется в устройстве автомобильных ламп. Например, для подсветки в салоне машины используется цоколь SV – софитный с коническим концом.

Фокусирующий цоколь

На первый взгляд, фокусирующий цоколь с утопленным окончанием (P) очень схож с софитным элементом. Но их различие в существовании дополнительной рассеивающей площадке, которым оснащена фокусирующая конструкция. Устройство применяется в прожекторах, фонарях, кинопроекторах, навигационных огнях. Благодаря сборной линзе, существующей в цоколе лампы накаливания, поток света направляется в определенную сторону. Числовое значение говорит о величине диаметра фокусирующего фланца или соединительной части цоколя, где лампа устанавливается в горизонтальном положении.

Лампа, оснащенная телефонным цоколем (Т) с утопленным контактом, чаще всего используется в качестве подсветки в автомобилях, на зеркалах. Число сообщает о размере внешней ширины основания, оснащенной контактными выводами.

Устройство с утопленным контактом типа W является, по сути, элементом лампы, через колбу которой наружу выводятся проволочные питающие контакты. Общая толщина стеклянной части с одним токовым вводом обозначается следующими за буквой W цифрами. После знака умножения проставлено число, определяющее ширину основания цоколя. Обычно такие устройства служат указателями поворотов на автомобилях.

Нестандартные элементы

Перечисленные виды цоколей относятся к стандартизированным элементам. Но встречаются и нестандартные устройства, применяемые в проекционных лампах. Среди них цоколь (К), оснащенный кабельным соединением, специализированные элементы, являющиеся частью ксеноновых осветительных приборов. Последние маркируются буквой Н и цифровыми значениями, соответствующими модификации устройства.

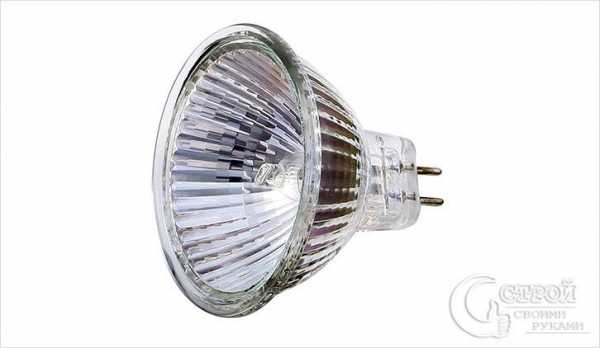

Галогенная лампа MR16

Встречаются элементы, на которых указан тип лампы. Вид цоколя в данном случае нужно определять самостоятельно. Например:

• MR16 (цифровое значение меняется в зависимости от величины диаметра) – стандартное обозначение галогенных ламп накаливания со штырьковым цоколем G, оснащенных отражателями;
• R50 – типоразмер рефлекторного осветительного устройства, оснащенного резьбовым цоколем Эдисона, где цифры указывают на величину диаметра соединительной части;
• 2D – обозначение малогабаритных люминесцентных устройств, с цоколем G10q или GR8, где ламповые колбы имеют форму дуги.

Лампа 2D

Спросом у покупателей пользуются лампы-колбы, имеющие форму стеклянной трубки, и отличающиеся друг от друга диаметром и типом цоколя.

Люминесцентная лампа

Необходимо помнить, что в разных осветительных приборах монтируются различного вида патроны, в котором можно зафиксировать только лампочку с соответствующим цоколем. Поэтому, выбирая лампу для светильника, следует тщательно изучить маркировку на цоколе устройства, которое уже использовалось в данной осветительной конструкции.

Видео

Дополнительная подробная информация о видах цоколей ламп и их маркировке представлена в видеоматериале:

stroysvoimirukami.ru

Виды цоколей ламп освещения, для домашнего и уличного применения

Что такое цоколь лампы? Он служит для ее подключения к электрической сети и крепления в патроне осветительного прибора. Какие бывают виды цоколей ламп и для чего нужно знать, какой тип цоколя имеет ваша лампа? Чтобы не запутаться, прибыв в магазин для покупки замены.

Цоколи, в зависимости от назначения, конструкции и мощности лампы, бывают разных видов. Они отличаются формой, размерами, способом фиксации в патроне, и изготавливаются из различных материалов: от металла до керамики.

Рассмотрим подробнее виды лампочек и типы цоколей, применяемых для их подключения. Начнем с их классификации. Каждый тип имеет уникальную маркировку, позволяющую отличить его от других.

Теперь рассмотрим виды цоколей ламп подробнее.

Резьбовые

Какой цоколь у обычной лампы накаливания? Вот про них сейчас и пойдет речь. Их еще называют «цоколями Эдисона». Это – самое первое устройство, придуманное для подключения источников света. Различают следующие основные цоколи ламп накаливания, имеющих резьбу:

• Е10
• Е14 (миньон)
• Е27 (стандарт)
• Е40

Цифры означают диаметр резьбовой части. Е10 — самая маленькая лампочка накаливания, использовалась ранее как устройство индикации. Напряжение их не превышало 12 В. Модели с Е14 раньше использовались как подсветка, например, в холодильнике. Мощность таких лампочек была невелика и не превышала 25 Вт. В настоящее время Е14 используются шире: для миниатюрных плафонов люстр и бра. За счет уменьшения размеров патрона удалось минимизировать габариты самих светильников. Это, несомненно, сделало их дизайн лучше.

Е27 — самый распространенный винтовой цоколь. Мощность лампочек накаливания, снабженных им, достигает 250 Вт. Для более мощных ламп освещения, использующихся внутри уличных светильников, применяют патроны под Е40.
Но не только лампы накаливания снабжают цоколями типа «Е». Осветительные приборы типа ДРЛ или ДНАТ тоже подключаются к сети с их помощью. А компактные люминесцентные и светодиодные лампы тоже содержат эти элементы, чтобы обеспечивалась возможность замены ими устаревших ламп накаливания. Естественно, электрическая нагрузка на контактную систему при этом значительно меньше.

Покупателей часто озадачивает вопрос продавца при покупке обычной лампочки или ее энергосберегающего эквивалента. Многие и не подозревают, что существуют различные типы цоколей ламп. Поэтому, собираясь в магазин, выкрутите старую лампочку и определите тип ее цоколя. Или возьмите ее с собой, если есть сомнения.

Штырьковые

Принцип соединения лампы с патроном заложен в самом названии. Два или более металлических штырька выполняют двойную функцию: через них соединяется электрическая цепь, а также происходит удержание лампочки внутри патрона. Патрон снабжен зажимами, такими же, как у штепсельной розетки, которые держат лампу за выводы цоколя.

Это цоколи галогенных ламп, но также встречаются и у ламп накаливания и у светодиодных небольших размеров (G4, G6.35, G9). Достоинства этих разъемов – легкая и быстрая замена лампочки и небольшие габариты осветительного прибора.

Цифры маркировки означают расстояние между контактами разъема. Если контактов больше двух, то цифра обозначает диаметр окружности, на которой они расположены. Маркировка иногда расширяется еще и буквами: U, X. Y или Z. Они указывают на особую конструкцию разъема. Например, буква «U» может означать поворотную фиксацию, как у стартера люминесцентной лампы. Такие осветительные приборы используют там, где из-за вибрации лампочки со временем могут выпасть из обычных штырьковых цоколей. Лампочки же с фиксацией удерживаются лучше, так как после поворота закрепляются специальным замком.

На наличие букв в маркировке следует обратить особое внимание. Нередко лампочки одного и того же типоразмера снабжаются разными цоколями. Например, G53 и GX53 при одинаковом расстоянии между контактами требуют для подключения разные разъемы.

При подключении трубчатых люминесцентных ламп применяются разъемы G5 и G13. При различной конструкции патрона они крепятся в нем либо с поворотом, либо торцевой установкой с подпружиниванием. Встречаются варианты и со втычным разъемным соединением.

В настольных светильниках используются люминесцентные лампы с маркировкой цоколя G23. Его отличительная черта – контакты находятся только с одной стороны, а трубка лампочки согнута пополам.

Цоколи лампочек GХ53 и GX70 используются в сочетании с подвесными и натяжными потолками. Увеличение расстояния между штырьками связано с увеличенным диаметром лампы со светодиодами. За счет этого удается уменьшить ее высоту, что и способствует ее успешному размещению в ограниченном пространстве над потолком, которого мало для стандартных световых приборов. Присутствие буквы «X» в маркировке означает, что крепление лампочки в патроне производится поворачиванием до защелкивания в нем.

С утопленными контактами

Этот цоколь используется в основном для кварцевых или галогенных ламп, использующихся внутри маломощных прожекторов. Лампа при этом представляет собой трубку, к которой с обеих сторон припаяны подпружиненные разъемные соединения.
Буквенная маркировка R такой лампочки дополняется значением диаметра в миллиметрах, затем следует буква, означающая количество контактов, а после нее – общая длина лампы (тоже – в миллиметрах). Пример: R7s118.

Софитные

Их конструкция внешне напоминает стеклянный предохранитель, использующийся для бытовой техники или радиоэлектроники. Контакты расположены по торцам, между ними – осветительный прибор. Примером осветительных приборов с софитными цоколями являются автомобильные лампочки, освещающие салон или номерной знак.
Цифра в маркировке означает наружный диаметр в миллиметрах.

Фокусирующие

Лампочки с такими цоколями устанавливают в кинопроекторы, прожекторы, фонари навигационных огней. Их особенность: цоколь частично выполняет роль отражателя света или фокусирует световой поток на заданном направлении. Самый близкий пример: лампы фар автомобиля.

Штифтовые

Еще их называют байонетами. Особенность: фиксация источника света в строго определенном положении за счет штифтов, не позволяющих поставить ее как-то по-другому.

Телефонные

Лампочки с такими цоколями используются для устройств индикации. Их устанавливают на различных электронных блоках, пультах, панелях управления. После буквы в маркировке указывают цифру, соответствующую ширине основания контактных выводов.

Бесцокольные лампы

Самое простое соединение, которое можно было придумать. Выводы расположены непосредственно на теле лампочки – прямо на стекле. Иногда они имеют вид выводов для подключения при помощи пайки, как у радиодеталей (например, конденсаторов).



Загрузка…

1509

Понравилась статья? Поделитесь:

Советуем к прочтению

voltland.ru

Цоколи автомобильных ламп, типы, обозначение — DRIVE2

В современном автомобиле больше сотни лампочек . Из задачи различны, начиная от подсветки салона, панели приборов и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты, электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.

Цоколь — конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической лампы накаливания.
Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее. В итоге количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

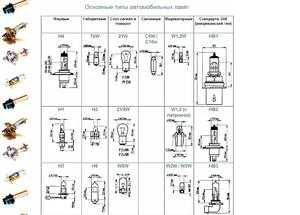

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Обозначение ламп не по цоколю

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения

Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.

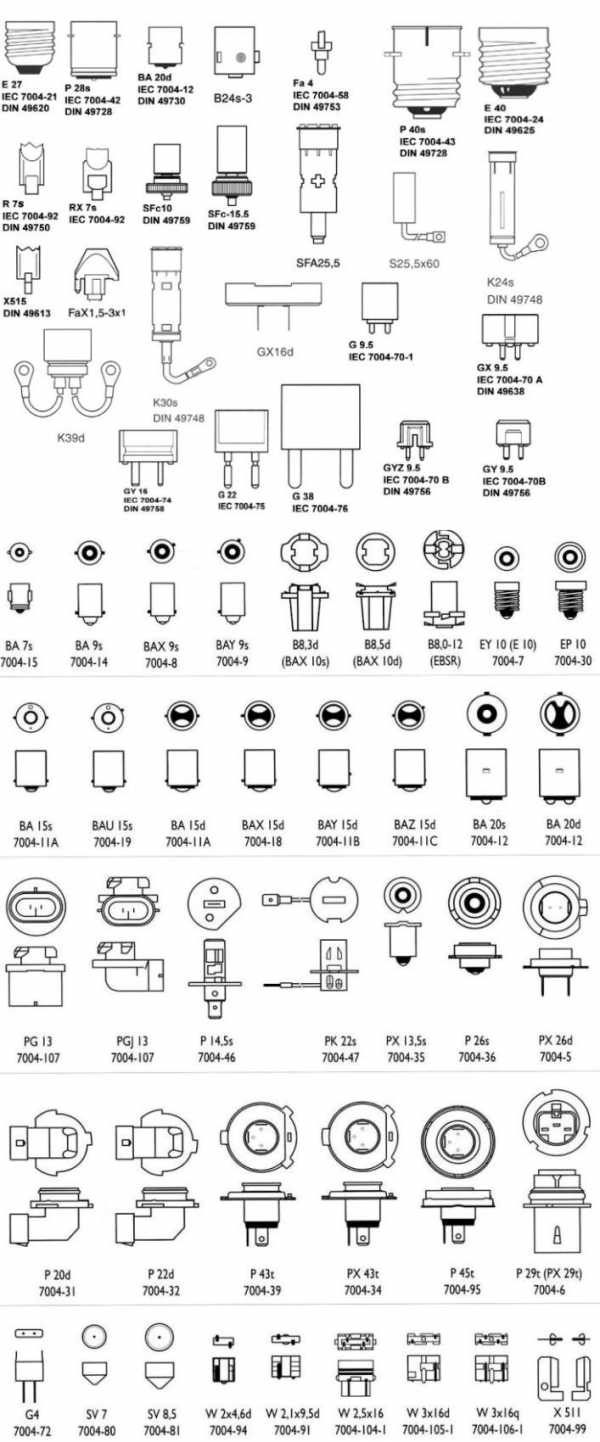

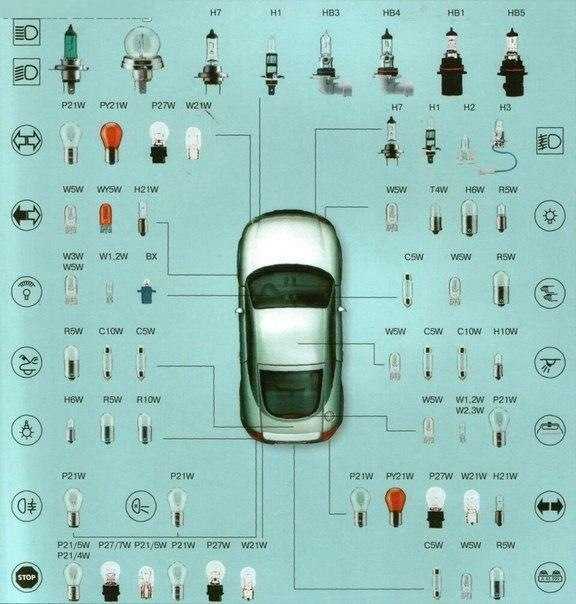

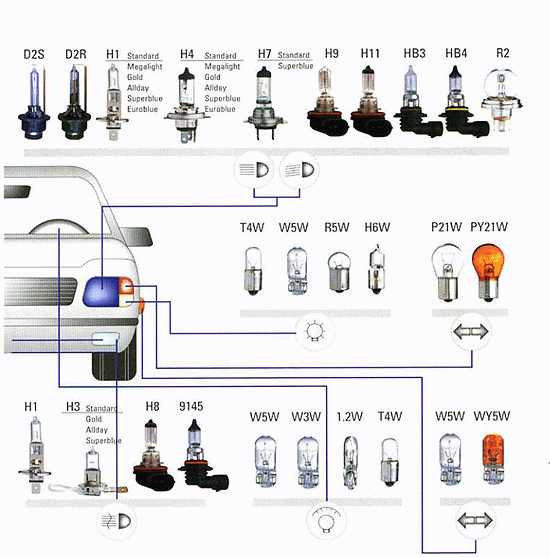

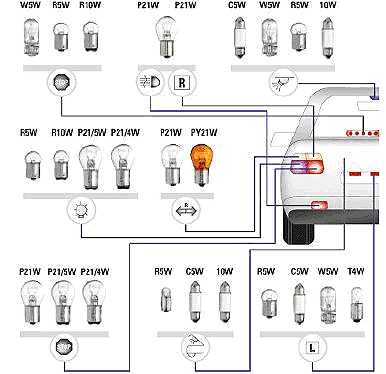

Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной лампы и цоколя

лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h4 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h22 цоколь PZ20d
лампа h20 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15s
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2.1×9.5d
лампа W3W цоколь W2.1×9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1×9.5d
лампа H6W цоколь BAX9s
лампа h31W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2.5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8
лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1×9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q

www.drive2.ru

список с описаниями, картинками и размерами

Томас Эдисон изобрёл первый цоколь для обычного источника освещения типа накаливания уже очень давно. Но наука не стоит на месте и каждый день делаются новые открытия и появляются новые изобретения. На сегодняшний день можно найти более 10 видов различных цоколей для самых разных источников освещения. Это не только домашние люстры и бра, но и все возможные фонари, прожектора, автомобильные осветительные приборы.

У домашних источников освещения также бывает большой ассортимент цоколей, и важно выбрать правильно, особенно если вы покупаете новую люстру или бра. Чтобы понять какой именно купить необходимо знать, что такое цоколь лампы и их виды. Ведь в магазине есть огромный выбор самых разных стереобатов с различным видом применения. Обычно их изготавливают из керамики или металла, делают резьбу, которая должна подходить к патрону.

Обозначение

На каждом цоколе можно найти ряд цифр и букв, если знать их расшифровку можно легко понять для какого источника освещения он предназначен и его общие свойства.

1. P — фокусирующий
2. G — штырьковый
3. T — телефонный
4. E — резьбовой
5. S — софитный
6. H — для ксеноновых
7. F — с одним штырьком
8. R — с утопленным контактом
9. K — с кабельными соединениями c — штырёк специальной формы
10. F — с одним штырьком, где обозначение b это рифлёный штырёк, a это цилиндрический штырёк, а B это штифтовых

Типы цоколя ламп по количеству контактов бывают:

• Один — s
• Два — d
• Три — t
• Четыре — q
• Пять — p

Виды источников освещения

Все источники освещения обозначаются буквами. Например

1. A — автомобильная
2. V — Конический для бра
3. U — Энергосберегающая

Например, возьмём прибор с обозначением E14U. Расшифровать мы его можем как лампа энергосберегающая значение U. Далее буква E будет означать, что цоколь стандартный резьбовой (Эдисона). Цифра четырнадцать обозначает количества Ватт.

Виды осветительных приборов

Если у вас в осветительном приборе перегорела или сломалась лампа, то перед вами встанет вопрос о её замене. Но как же подобрать правильно стереобат? Для этого необходимо определиться с тем, к какому виду принадлежит ваш осветительный прибор, и типы подключения к нему.

1. Накаливания. Этот тип самый распространённый, поскольку и одновременно самый старый. Все чаще их заменяют более новыми источниками света — энергосберегающими источниками освещения разных видов, ведь они потребляют около 10 раз меньше энергии. Однако стоимость таких приборов накаливания гораздо ниже, что является преимуществом. Цоколи ламп накаливания бывают следующих видов: E27, E14 или рефлекторного типа это R63, R50, R80.
2. Галогеновые. При их изготовлении используют такие компоненты, как йод и бром, что способствует более длительному сроку службу. В среднем они работают в четыре раза дольше источников света типа накаливания. И также цоколи галогенных ламп обладают очень хорошей светоотдачей, что помогает делать освещение в комнате мягким и ровным, правильно передавая цвета. Стереобаты для галогенных приборов освещения бывают самые разные, например: G4, G9, GU 10 или R7S. Обычно они имеют меньший размер, формы бывают разные в зависимости от типа подключения. Например, конусовидный, вытянутый.
3. Энергосберегающие. Эти небольшие люминесцентные приборы освещения витой конструкции набрали широкую популярность не просто так. Они обладают превосходными характеристиками, и несмотря на высокую стоимость их цена соответствует качеству. Срок службы этого прибора очень долгий и может быть по гарантии не меньше года. И также они позволяют экономить электроэнергию, съедая в 10 раз меньше чем лампы накаливания. Они горят ровным, ярким светом с хорошей светопередачей. Агрегаты для них имеют стандартный вид типа E14, E27, что позволит без труда их установить на место старой лампы. Подходят также и другие цоколи: G4, G9, GU 10, G. U.
4. Люминесцентные. Имеют трубчатую форму, потребляют мало энергии и светят ярким светом. Однако к их минусу можно отнести потенциальный вред для глаз. Для таких ламп подходят цоколи типа T. Например: T8 или T10, при этом цифра, стоящая рядом, указывает на диаметр лампы в дюймах. Посмотреть конструкции более подробно вы можете в магазине.
5. Светодиодные. Эти лампы также обладают рядом преимуществ. Они имеют очень большой гарантийный срок службы, от 3 до 12 лет. Кроме того, что они ярко светят, при этом они питают мало энергией, таким образом, являясь энергосберегающими. Имеют маленький размер цоколей и подходят только в небольшие светильники, например, GU 5.3 и другие, в зависимости от типа.

Список цоколей и их описание

Кроме вида ламп чтобы подобрать правильный тип, необходимо разбираться и в том, какие бывают цоколи. Поэтому необходимо рассмотреть каждый вид подробнее. Ещё кроме ламп для домашнего использования существуют и те, что имеют узкую направленность назначения. Например, цоколи типа W, которые подходят для установки в личное авто. Они также будут описаны ниже.

• Резьбовые цоколи ламп

Обозначаются буквой E и являются самыми распространёнными, среди остальных видов. С изобретением лампы как источника освещения встал вопрос о том как продлить срок службы осветительного прибора, ведь сама лампа перегорает. Так, был изготовлен первый цоколь класса Е, который открыл Томас Эдисон. На сегодняшний день этот тип цоколей не устарел и не потерял своей уникальности. Он часто применяется в самых разных типах ламп как стандартный.

Этот тип обозначается буквой B, является логическим продолжением предыдущего класса, его модернизированной моделью. Их создатели ставили перед собой цель сделать устройство более компактным и удобным, с той же мощностью, но при уменьшенном энергопотреблении. Их характерной особенностью являются боковые контакты, расположенные не симметрично. Это сделано для более строгого закрепления в нужном положении. Такая технология очень часто применяется в автомобильных огнях дальнего или ближнего освещения.

Обозначается этот тип цоколей буквой G и используется для галогеновых и люминесцентных ламп. Спектр их применения достаточно широк, но основное их достоинство — это то, что такой тип подключения позволяет экономить электроэнергию, за счёт особой конструкции. Однако у неё есть и недостатки. Это то что при работе данных источников света используется ртуть.​

• Цоколи ламп с утопленным контактом

Особый вид цоколей применяется в лампах с очень высокой мощностью, например, галогенных. Обозначается он буквой R, рядом стоит цифра 118 или 78. Она обозначает длину лампы в миллиметрах. Такие лампы имеют продолговатый вид, трубчатые почти ничего не весят. Для их подключения используют сеть в 50 Гц, и 220 В.

• Цоколь для ламп софитовый штырьковый

Этот цоколь обозначается буквой S и обычно используется для слабого освещения таких небольших помещений, как ванная комната, или же в качестве подсветки разных зеркальных поверхностей. Рядом с буквой обычно стоит цифра 6, 7, и другие. Они обозначают диаметр корпуса лампы. Такие цоколи могут быть установлены с двух сторон одновременно. Например, в случае с лампой трубчатого вида или галогенную.

• Цоколь ламповый фокусирующий

Этот тип источников освещения вида накаливания имеет сходную конструкцию с предыдущим. Однако, отличается наличием дополнительной рассеивающей функцией. Этот тип обозначается буквой P и устанавливается в светильники где важна дальность рассеивания луча. Часто их применяют в прожекторах или навигационных огнях. Имеют высокое энергопотребление и высокую мощность.

• Цоколь кабельный

Иногда используется нестандартный вид цоколей. Например, такое часто практикуют в проекционных лампах. Обозначается он буквой K.

• Цоколь для ламп телефонный

Они обозначаются буквой Т. Этот вид цоколей отличается узкой специализацией. Применяют их обычно в салонах автомобиля для подсветки. Они имеют малую мощность и размер.

• Цоколь для ламп формы W

Как и предыдущий вариант их зачастую используют владельцы личного автотранспорта, например, как осветители для указателей поворота. Обозначаются буквой W и имеют сходную внутреннюю конструкцию. Обладают невысокой мощностью и низким потреблением электроэнергии.

Заключение

Виды цоколей ламп освещения бывают разных форм и размеров, ведь в современном мире уже изобретено большое количество осветительных приборов разного назначения. Поэтому при выборе источников освещения следует учитывать какую пользу она в себе несёт. Не только по степени освещённости, но и по продолжительному сроку службы, а также для каких целей она наиболее подходит.

instrument.guru

Цоколи ламп (типы, виды, расшифровка) список с картинками

 Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и, конечно, их цоколь . Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.
 информация приведенная здесь позволит вам определить какой же цоколь применен у вашей лампы, а значит в итоге, вы сможете искать уже к приобретению лампу именно с цоколем, который подходит именно вам. Согласитесь это важно и нужно, а значит мы не будем тратить вашего внимания на болтовню, а приступим к информативной части нашей статьи.

Что такое цоколь лампы и его цели?

Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.
 Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.

Типы цоколей ламп и их обозначение

Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то  случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами.  О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.
 И так, что же обозначает маркировка цоколя и что она может «рассказать» обывателю. Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.
 Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.

 Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.)  Далее и поговорим более конкретно, о каждом из типов цоколей.

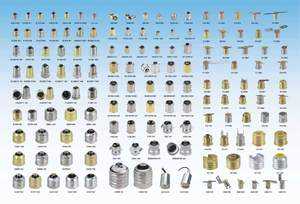

 В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.

Время от времени подглядывайте в нее, когда подойдете к соответствующему описанию цоколя.

Резьбовые цоколи ламп (Е)

 С дней Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран.  Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним.  Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр.
 Далее в таблице приведены выпускаемые резьбовые цоколи.

Штыковой цоколь (G)

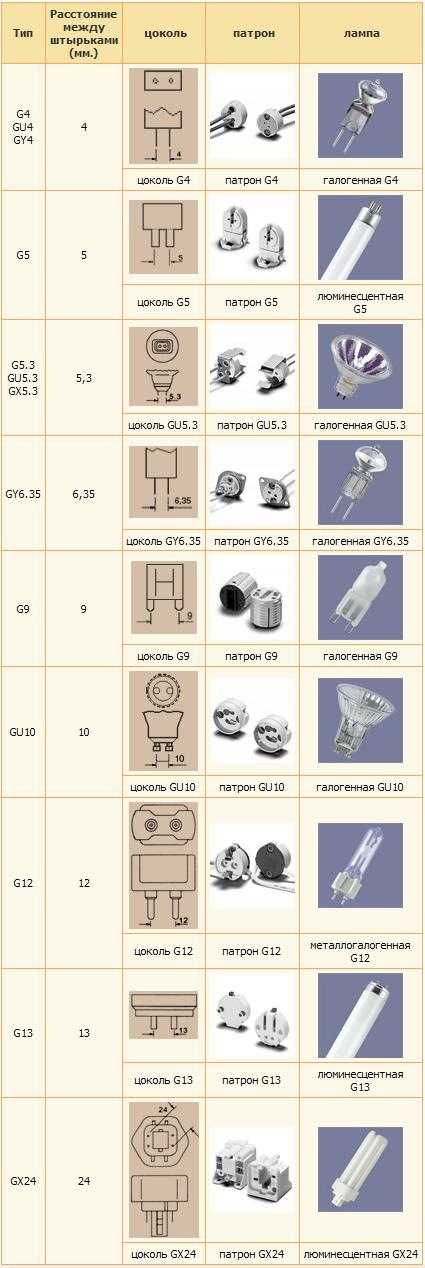

Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами.
 О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.

Еще один вид штыкового цоколя 2G11. Такие цоколи и лампы с ними часто применяются в настольных лампах. При этом в зависиомсти от мощности, они могут быть разной длины. Так бывают лампы с таким цоколем длиной 227 мм, 327мм, 415мм и более… Поэтому обращайте внимание не только на цоколь, но и на длину лампы.

Как вы уже увидели на фото, такие цоколи начал применяють производитель OSRAM.

Цоколь с утопленным контактом (R)

 Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые  кварцевые, галогенные лампы.
 Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.

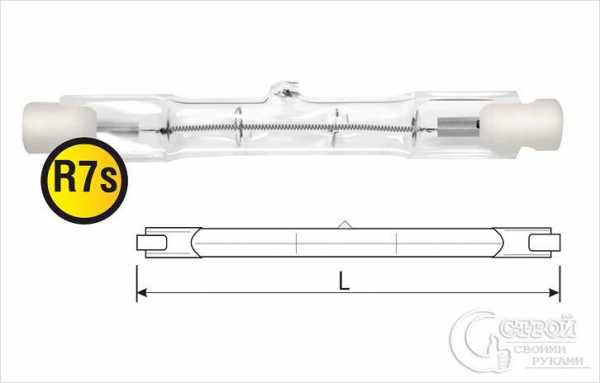

После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.

Софитный  штифтовой цоколь (S)

 Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны. Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.).
 Кроме того, такой цоколь распространен и на автомобильных лампах. (SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)

Фокусирующий цоколь (P)

 Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку.
  Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь (Т)

Лампы с такими цоколями применяются обычно как лампы подсветки.  Например в комбинации и панели приборов автомобилей. Цифры означают измеренную внешнюю ширину основания, на котором установлены контактные выводы.

Цоколь типа (W)

 Этот цоколь фактически является элементом ламы. Проволочные, питающие  контакты выведены через ее колбу наружу. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
 Лампы с такими цоколями также активно применяются на автомобилях (указатели поворотов)

Обозначение специфических ламп без указания маркировки цоколя

Также  существует  ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
 В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

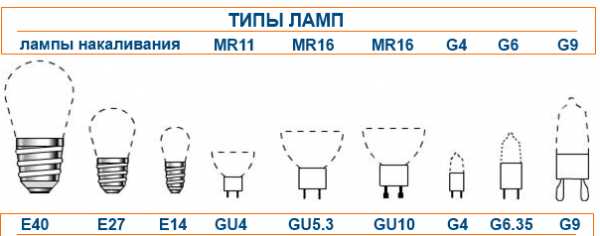

MR16 (цифры могут варьироваться) — стандартный типоразмер галогенных ламп накаливания с отражателем.  Обычно, цоколь используется штырьковый (типа G).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света. Цоколь типа E (резьбовой).
2D — это компактные люминесцентные лампы.  Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Теперь, когда вы ознакомились со всевозможными видами цоколей ламп, необходимо сказать об их применяемости. Здесь можно сказать, что исторически складывалось так, что каждый цоколь был создан в свое время, для определенного вида ламп. Будь то лампа накаливания, галогенная лампа, энергосберегающая или светодиодная. Однако сегодня ситуация сложилась так, что в большинстве случаев производители, да и сами потребители, переходят на энергосберегающие варианты. Таким вариантом, который может быть выполнен с любым цоколем и соответствующими габаритными размерами, при этом обеспечивать номинальный световой поток, будет светодиодная лампа. Именно на светодиодные лампы необходимо обращать внимание при выборе ламп с необходимым вам цоколем.
 В этом случае вы гаранитруете себе долгую и беспроблемную эксплуатацию ваших световых приборов, при этом с оптимальными затратами.

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai
