Как проверить напряжение и найти фазу в домашней проводке

“Бабушка, подай, пожалуйста, вон тот провод”, попросил один электрик проходящую мимо него старушку. А через минуту заявил своему напарнику: “Вот видишь, Миша. Ты утверждал, что здесь фаза, а оказалось — ноль”.

Такой анекдот с бородой очень ярко раскрывает идеологию проверки напряжения в домашней проводке, да и не только в ней.

Содержание статьи

Принцип работы индикаторов напряжения

Внутри любого физического тела находится определенное количество различных электрических зарядов: электронов, анионов, катионов, дырок. Их численность формирует величину потенциала, который может быть положительным или отрицательным.

В электротехнике под термином напряжения понимается разность этих потенциалов, способных при их соединении создать поток зарядов по замкнутому контуру, называемым электрическим током.

Разное количество зарядов образует неодинаковое число движущихся частиц. Подсчитывать их численность в теле технически сложно и нереально, но на практике требуется как-то оценивать. Делают это измерительными приборами, но используют косвенные методы, связанные с действием тока.

Тела с мощными потенциалами разных знаков способны при соприкосновении (пробое изоляции) создать огромные токи. Например, молнии, возникающие при разряде грозовых облаков, могут своим тепловым воздействием разрушать или сжигать многоэтажные здания, раскалывать вдоль ствола вековые деревья.

Когда мы видим подобные явления, то точно знаем, что облака накопили огромный потенциал и между ними или землей создалось значительное напряжение.

Разности потенциалов домашней электроэнергии тоже достаточно для совершения значительных разрушений. Если потенциалом фазного провода создать контакт с землей, то возникнет ток короткого замыкания, по величине которого можно судить о напряжении сети, что и раскрывает суть анекдота про электриков.

Понятно, что этот метод действенный, достоверный, но опасный и поэтому неприемлемый. Однако, с учетом знания закона Георга Ома (I=U/R), им успешно пользуются с момента возникновения энергетики. Для этого на пути тока устанавливают сопротивление, ограничивающее количество движущихся зарядов до безопасной величины, а по способности их преобразовывать электрическую энергию в световую, звуковую или магнитную, судят о значении напряжения.

Таким образом, любой индикатор напряжения подключается своими контактами в домашней проводке к потенциалам фазы и нуля. При этом встроенный в его корпус токоограничивающий резистор, снижает протекающий ток до минимального, безопасного значения, которое способно выполнить механическую работу.

По результатам этого действия судят о наличии напряжения. Например, загорелась индикаторная лампочка или появился звуковой сигнал встроенного динамика — значит на проводе фазы присутствует напряжения. В противном случае — его нет.

Среди электриков, нарушающих требования правил безопасности, используется метод проверки напряжения «контрольными лампами». Он основан на подключении между проводом фазы в сети и землей исправной лампы накаливания, которая светится под нагрузкой и не горит без нее.

Внутри квартиры с однофазной сетью мы пользуемся этим способом, когда вставляем в розетку вилку настольной лампы. А основное нарушение, из-за которого запрещены «контрольки» состоит в том, что при ошибочном контакте между двумя фазными проводами трехфазной сети они подключаются к напряжению не 220, а 380 вольт и в результате их колбы от взрывного воздействия температуры разлетаются мелкими частицами стеклянного потока, травмируя людей.

Электрик, держащий в руке такую лампу, инстинктивным движением бросает ее. Подключенный к цоколю патрона потенциал фазы вместе с летящей лампой, касаясь любого оказавшегося на его пути предмета, создает опасный ток короткого замыкания… Даже случайное падение такой конструкции с открытой колбой ведет к поражению электрическим током.

Не пользуйтесь этим методом и разъясняйте его опасность окружающим.

Виды указателей напряжения для домашней сети

Частой ошибкой неопытных пользователей, создающей травмоопасную ситуацию, является использование электрических приборов не по их прямому назначению.

Все электрические приборы, включая индикаторы, создаются для работы только под определенным видом напряжения.

Эта величина всегда указывается производителем на корпусе.

Нельзя пользоваться индикатором на 220 вольт в сети 380 или выше. Это опасно для жизни.

Указатели напряжения до 0,4 кВ могут срабатывать на основе прохождения через них тока с:

емкостным;
или активным характером.

В первом случае ток идет через тело оператора, а во втором — минуя его по подключенным к цепи проводникам указателя.

Емкостные индикаторы напряжения

Их выполняют в виде отвертки с контактным кольцом. Острие указателя прикладывают к металлу проверяемого провода или контакту коммутационного прибора, а специальную металлическую площадку касаются пальцем руки.

В этом случае создается электрическая цепь переменного тока, ограниченного встроенным в указатель резистором, по пути:

потенциал фазы;
проверяемый проводник;
внутренняя схема индикатора до контактной площадки;
человеческое тело;
контур земли.

Естественно, что ток указателя ограничен до безопасной величины в доли миллиампера. При его появлении загорается свет от вмонтированной в корпусе неоновой лампочки.

Среди старых моделей индикаторов до сих пор работают приборы типов УНН-1х, УНН-1м, ИН-91, УНН-90 и другие подобные конструкции. Зажигание лампочек указателя происходит при контакте с проводником, находящимся под напряжением порядка 70 вольт или больше. На меньшее значение они не среагируют.
Рынок современных указателей емкостного типа заполнен многочисленными изделиями из Китая и других стран. В принципе, они оправдывают в работе свою цену, но среди этих конструкций встречаются приборы со светодиодными лампочками, которые не всегда хорошо налажены и отстроены от токов наводок. Обладая завышенной чувствительностью, они могут светиться от наведенного напряжения. Это часто вводит в заблуждение домашнего мастера.

Профессиональные указатели напряжения емкостного типа менее подвержены этому явлению, но все равно полностью не избавлены от него, хоть и могут выполнять ряд дополнительных функций.

Работая с подобными индикаторами можно ошибиться еще и по той причине, что при ярком свете солнца зрительное восприятие светящейся лампочки индикатора ослабляется, ее загорание можно просто не увидеть. Особенно это характерно для светодиодных бюджетных моделей.

При таких условиях лучше работают индикаторы с автономным питанием, дополнительно сигнализирующие о появлении напряжения писком зуммера.

Двухполюсные индикаторы напряжения

Эти указатели тоже работают по факту проходящего через них тока. Их наконечники прикладывают между проверяемыми потенциалами фазы и нуля. Человек не вступает в контакт с контролируемым током, отделен от него слоем усиленной изоляции.

Подобные указатели имеют в своем корпусе сигнальную лампу и два резистора:

токоограничивающий;
шунтирующий.

Оба корпуса выполнены из прочного изоляционного материала с щупами и защитными ограничительными кольцами, за пределы которых запрещено располагать пальцы при проверках напряжения. Связь между щупами создана гибким проводом со слоем изоляции повышенной прочности и надежности.

Из старых моделей до сих пор популярны МИН-1. УНН-10. Диапазон рабочего напряжения лежит в пределах 70÷660 вольт, а лампа указателя зажигается от 60÷65. Эти приборы могут работать как в схемах переменного, так и постоянного тока.

Ассортимент современных приборов обширен. Среди них встречаются дорогие электронные и микропроцессорные изделия со множеством дополнительных функций, включающих:

проверку чередования фаз;
самодиагностику;
оценку работы УЗО;
автовключение;
подсветку зоны измерения;
звуковую индикацию и многие другие возможности.

Рекомендовать какую-то марку и производителя на основе опыта их использования довольно сложно.

На показания прибора такой конструкции не влияют паразитные емкости кабеля и связи. За счет этого их информация более достоверна и надежна, чем у емкостных аналогов.

Приборы измерения напряжения

Индикаторы либо указатели своим действием указывают на наличие какого-то уровня напряжения на проверяемом участке. Они не предназначены для определения его величины.

Функция измерения возложена на приборы, которые наделены определенными метрологическими характеристиками — вольтметрами.

Принцип их работы основан на использовании измерительной головки, чувствительной к очень маленьким токам порядка микроампера. Она подключается к контролируемой цепи напряжения клеммами через токоограничивающий резистор. У приборов, имеющих несколько пределов измерения, устанавливается переключатель номиналов резисторов.
Таким образом, создавая последовательную цепочку из определенных резисторов, коммутируемую к измерительной головке, осуществляют выбор режима измерения вольтметра, создавая один и тот же предел для отклонения стрелки.

У цифровых приборов функции измерительной головки возложены на измерительные, логические и информационные органы.

Домашнему мастеру для выполнения подобной работы рекомендуется приобрести комбинированный прибор, обладающий функциями измерения напряжения, тока, сопротивления.

Из старых моделей, выпускаемых в СССР, хорошо работает тестер Ц4324. Полузатертый от длительного использования знак качества, нанесенный на корпусе, до сих пор оправдывает свое предназначение.

Конечно, такие стрелочные приборы в современное время считаются анахронизмом. Они требуют внимания, знаний, умения выполнять переключения и быстро делать математические расчеты в уме. А ошибки в положении тумблеров при измерениях заканчиваются выгоранием внутренних элементов схемы.

Раньше приходилось выручать товарищей, спаливших по невнимательности свои приборы и помогать им в ремонте.

С тех пор остались схемы советских тестеров. Если кому нужны — пишите в комментариях, вышлю на почту фотографии необходимых страниц.

Современные измерители электрических параметров называют авометрами, ампервольтомметрами или мультиметрами.

Суть их едина: на основе электронной или микропроцессорной схемы выполняются точные замеры иногда практически в автоматическом режиме с мгновенным выводом информации в текстовом виде на дисплей.

Однако переключатели и кнопки остались, пользоваться ими надо осмысленно.

Неприятные и курьезные случаи из жизни электрика

Опасная ошибка

Работая релейщиком на ПС-330 кВ в конце 90-х годов пришлось срочно выезжать на аварийное отключение системы шин удаленной подстанции 110/10 кВ.

Прибыв на место происшествия, увидели, что к забору ограждения приставлена лестница. Дверь сооружения с высоковольтным оборудованием открыта, рядом валяется взломанный замок. Внутри КРУН около шин обнаружен мужчина в обгорелой одежде без признаков жизни. Рядом с ним — набор слесарного инструмента и на полу — указатель напряжения типа УНН-90.

Выяснилось, что это электрик ЖКХ, промышлявший воровством цветного металла, который решил поживиться на необслуживаемой подстанции. Но знаний электротехники и ТБ явно не хватило. Он пользовался индикатором напряжения поиска фазы в схеме 0,4 кВ, не соответствующим классу сети. 10 киловольт моментально создало ток, который не выдержало тело пострадавшего…

Затрудненный поиск неисправности

В здании Брежневской постройки из ж/б плит, построенном доблестным стройбатом, проводка выполнена алюминиевой лапшой, разбросанной по полу под лагами деревянного пола. Для освещения комнат провода выводятся с верхнего этажа на нижний через отверстие в полу/потолке. Соединения сделаны скрутками без распределительных коробок.

Владельцы квартиры попросили исправить розетку около телевизора, который периодически отключался. Указатель ИН-90 показал фазу. Проверил контакт нуля прозвонкой цепи. Вроде бы все нормально, а телевизор не включается. Замерил напряжение в розетке тестером: вместо 220 между фазой и нулем оказалось 100 вольт. Пришлось разбираться в клубке запутанных проводов в трех разных местах.

В итоге обнаружен облом одной жилы фазы на месте изгиба провода и касание между собой обгорелых подвижных концов, которые при нагрузке отодвигались.

Как определить тестером фазу 🚩 как измерить зарядку авто тестером 🚩 Авто 🚩 Другое

Инструкция

Убедитесь, что прибор (стрелочный тестер или цифровой мультиметр) действительно способен выполнять функцию вольтметра переменного тока и рассчитан на измерение сетевого напряжения. Найдите на поясняющей накладке вокруг рукоятки переключателя секцию обозначенную как VAC или V~. Убедитесь, что в этой секции есть пределы 250, 300, 500 или аналогичные. Переключите аппарат на предел, соответствующий измерению переменного напряжения, превышающего сетевое. Например, если оно равно 220 В, можно выбрать предел 250 или 300 В. В сетях с напряжением свыше 500 В использовать измерительные приборы общего применения не допускается.

Осмотрите тестер или мультиметр. Провода его щупов не должны иметь повреждений изоляции, сами щупы должны быть целыми. Их металлические части должны быть закрыты дискообразными утолщениями, защищающими от пробоев и случайных прикосновений. Целым и закрытым со всех сторон должен быть и корпус самого прибора. Подключите щупы к тем гнездам аппарата, сочетание которых соответствует измерению переменного напряжения.

Держа щупы только за пластмассовые части, прижмите один из них (любого цвета) к заземляющему контакту розетки. Если такого контакта нет, определить фазный провод таким прибором невозможно. Не пытайтесь браться за этот щуп пальцами, как если бы вы использовали индикатор с сенсорным контактом.

Не отделяя первого щупа от заземляющего контакта розетки, второй вставьте вначале в одно из ее гнезд, а затем в другое. К тому из гнезд, на котором прибор покажет напряжение, не превышающее нескольких вольт, подключен нулевой провод. Другое гнездо, на котором будет выявлено напряжение от 205 до 250 В, присоединено к фазному проводу. В обоих случаях не замыкайте щупы между собой.

Полностью отсоедините тестер или мультиметр от розетки. Лишь затем отключите от него и провода с щупами. Переведите переключатель прибора в положение OFF или аналогичное, соответствующее выключенному состоянию. Рядом с фазным гнездом розетки можно сделать на корпусе розетки небольшую пометку несмываемым фломастером (обязательно на некотором удалении от самого гнезда).

Обратите внимание

Не касайтесь металлических частей щупов и не замыкайте их между собой.

Связанная статья

Как найти фазу и ноль в розетке мультиметром (тестером)

Источники:

как мультиметром определить фазу в 2018

www.kakprosto.ru

Как прозвонить проводку мультиметром в доме или квартире

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.

Что нужно знать о приборе, чтобы прозванивать провода

режим прозвонки

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Последовательность действий при прозвонке

Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.

Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.

В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.

Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
Выкрутить из патрона лампу.
Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
Проверяем все группы проводов на наличие в них короткого замыкания.
Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

yaelectrik.ru

Инструкция как пользоваться мультиметром.

Самый распространенный прибор для электротехнических измерений – это мультиметр, который позволяет определить не только величину силы тока и напряжения, а также эффективно прозвонить цепь на целостность, определить величину ее сопротивления. А кроме того мультиметр поможет радиолюбителям проверить транзисторы, диоды и другие радиодетали, но Мы на этом не будем подробно останавливаться, а очень подробно остановимся на тех функциях, которые касаются непосредственно электротехнических измерений в домашней электросети и бытовых электроприборов.

В качестве примера, Я возьму самую распространенную китайскую модель мультиметра, который стоит недорого и купить его можно практически везде. Для редкого использования в домашнем хозяйстве его будет достаточно, но для каждодневного использования профессиональными электриками он не годится из-за низкой надежности и качества изготовления материалов.

Изучив принципы работы в нашей инструкции с мультиметром, изображенном на рисунке ниже- Вы сможете работать и с любой другой моделью, так как принципы работы везде аналогичны. Различия встречаются только в нанесенных значках, видах и пределах измерений и наличии дополнительных функций.

Как пользоваться мультиметром.

Тестер работает с двумя щупами, оголенными наконечниками которого Мы будем касаться контактов розеток, выключателей, проводов и т. п. для получения электротехнических измерений.

Щупы включаются следующим образом: в самый нижний включается черный, а красный- в средний. Самый верхний используется для подключения красного щупа при измерении величины тока до 10 Ампер. Подключение по цветам необходимо только для проведения замеров в сети постоянного тока (красный-плюс, а черный минус), для переменного тока- без разницы, как они подключены. Рекомендую прочитать нашу статью: «про отличия постоянного от переменного тока«.

После подключения щупов необходимо переключателем установить его в необходимое положение, соответствующее виду и пределу измерения. Вот и все осталось произвести измерения, учитывая разницу подключения щупов в зависимости от вида замеров.

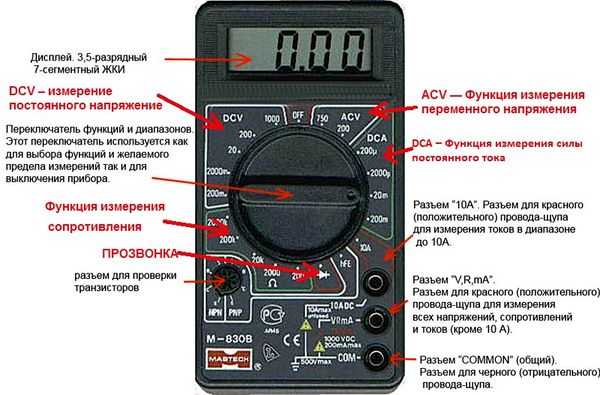

Модель мультиметра на картинке может измерять следующие параметры (перечисление по часовой стрелке, начиная от положения OFF- выключено):

ACV — Функция измерения переменного напряжения (2 положения 200 и 750 Вольт). Ставим максимальный предел 750 В для домашней электросети.
DCA – Функция измерения величины силы постоянного тока или Амперов. В практике не используется, потому что предназначена для определения маленьких токов.
hFE —Измерение коэффициента передачи транзистора (для радиолюбителей).
Генератор прямоугольных импульсов, то же для радиотехников.
Прозвонка для определения целостности цепи или провода. В этом положении при замкнутых щупах пищит звуковой сигнал и показывает сопротивление в Ом , если цепь замкнута.
Функция измерения сопротивления в 5 максимальных пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм. Чаще всего в практике используется два положения 2000 Ом и 2000 кОм.
DCV – измерение постоянного напряжения в рамках пяти максимальных пределов: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В. Для замеров напряжения автомобильных аккумуляторов и разных блоков питания Я ставлю 20 или 200 Вольт.

Примечание: Если на дисплее прибора единица — не правильно выставлен предел, если минус – поменяйте местами клеммы , если батарейка – она села в мультиметре.

Как проверить мультиметр.

Проверить довольно просто, подключив параллельно с ним к розетке другой мультиметр или вольтметр.
Для проверки точности определения сопротивления, возьмите с нанесенной маркировкой и величиной любое сопротивления и сравните с показаниями прибора.
Для проверки точности измерения величины тока. Проведите поочередно измерения одинаковой нагрузки вашим устройством и амперметром.

Как прозвонить мультиметром.

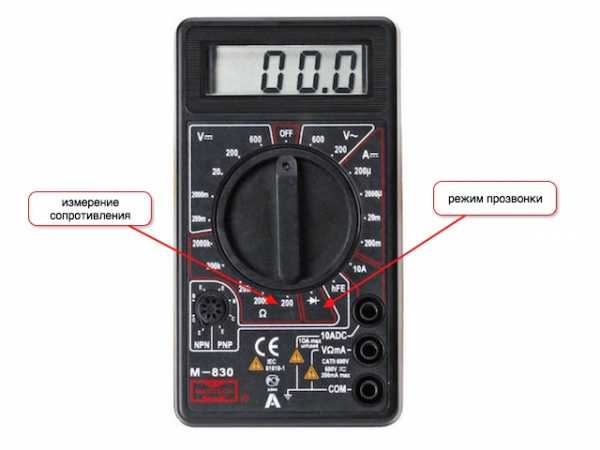

Ставим переключатель в режим прозвонки, и замыкаем щупы- прибор должен запищать и показания должны высветиться: либо ноль, или чуть выше. Звуковой индикатор только пищит до 80 ОМ. После этого проверяем с двух сторон на целостность электрическую схему и ее соединения. Более подробно Я опишу как это правильно делается в отдельной статье.

Как измерять мультиметром.

Как мультиметром измерить ток.

Данная модель позволяет измерять максимум до 10 Ампер. Для определения силы тока потребления подключают последовательно мультиметр к бытовому прибору, как показано на картинке.

Чаще всего делается следующим образом: прибор подключается в разрыв одного фазного провода, идущего к измеряемому потребителю.

Внимание, если для измерения силы тока выше 200 мА предусмотрена отдельная клемма, не забудьте переставить щуп в соответствующее место.

Как мультиметром измерить напряжение.

В домашней электрической розетке мультиметром можно измерить только переменное напряжение с выставлением верхнего предела 700 Вольт. Блоки питания и аккумуляторы необходимо замерять с соблюдением полярности в режиме измерения постоянного напряжения, выставив с запасом верхний предел.

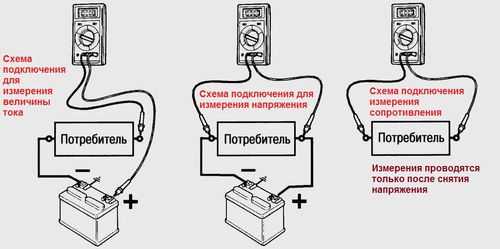

Как проверить аккумулятор мультиметром.

Сразу скажу для того, что бы эффективно проверить автомобильный аккумулятор необходима специальная нагрузочная вилка, которая замеряет напряжение под нагрузкой, иначе качественно Вы не определите состояние аккумулятора автомобиля.

Для обычных пальчиковых аккумуляторов для проверки состояния- необходимо переключатель поставить на самый максимальный предел замера постоянного тока и буквально на не более чем на полсекунды замкнуть его проволочкой, чтобы успеть разглядеть показания на экране. Не держите более 0.5 сек. — это вызывает поломку или ухудшение эксплуатационных характеристик АКБ.

Для 1-2 вольтовых исправных аккумуляторов ток короткого замыкания должен быть не менее 2 Ампер. Если он меньше 1 Ампера, тогда придется покупать новый или использовать его для пультов управления бытовой техникой в доме.

Как измерить сопротивление мультиметром.

Сразу хочу сказать, что сопротивление ни в розетке, ни в батарейке Вы не сможете измерить. Но за то легко можно его узнать у электрической лампочки или тэна электрочайника или обогревателя, это требуется для определения их целостности или работоспособности.

Внимание! Перед измерением необходимо отключить все провода от измеряемого устройства! В этом режиме нельзя измерять находящиеся под напряжением устройства!

Совет! Вы можете измерить даже сопротивление своего тела, просто возьмите щупы мультиметра в разные руки. Это полностью безопасно и не повредит вашему здоровью.

jelektro.ru

Проверка фазы мультиметром. Как в электрической сети определить фазу и ноль мультиметром. Как проверить тестером фазу

методы и инструкции, правила, советы и предостережения

Как определить фазу и ноль мультиметром: методы и инструкции, правила, советы и предостережения

Как определить фазу и ноль мультиметром

Проще всего будет в том случае, если электрический контур снабжения дома заземлён по всем правилам, но мы сейчас покажем, что выход имеется в любом случае. Мы поясним, как понять, где фаза, и как узнать, где ноль. Берите свой М890С и в путь! Посмотрим, как определить фазу и ноль мультиметром.

Простейшие методики нахождения фазы и нуля мультиметром

Если в доме организован контур заземления, то никаких проблем не будет. Во-первых, изоляция PEN должна быть жёлто-зелёного цвета. Её никак не спутаешь с коричневой (красной) фазой или синей нейтралью. Но случается, что проводка проложена с отклонением от требования, либо цвета перепутаны, либо и отсутствуют вовсе. В этом случае поиск фазы мультиметром осуществляем по простому алгоритму:

Допустим, у нас имеется три провода: фаза, нуль и земля.
Ставим мультиметр на диапазон переменного напряжения 750 В и начинаем попарно тестировать проводку.
В результате между фазой и любым другим проводом будет 220 В (действующее значение), а между землей и нейтралью – примерно 0.

Мультиметр с щипами

Что делать, если проводов больше и фаза не одна? Между соседними фазами напряжения 380 В всегда будет разница в это же значение. Оно потому так и называется. Если известно, что заземление в доме есть, но фаз две, то по этому признаку можно разобраться, где и что. Советуем сразу взять маркер и пометить изоляцию нужными цветами. А вот если дом без заземления, то нужно знать, что трансформатору на подстанции глубоко на это наплевать. Он будет гнать все равно три фазы, причем в квартире наверняка окажутся как минимум две. Между ними опять же будет 380 В. (См. также: Как определить фазу, ноль и землю )

Проблемы начнутся тогда, когда мы не знаем, каких проводов у нас и сколько, а фаза приходит одна, но по разным проводам. Вот как это может выглядеть:

Два провода несут фазу, а нейтраль всего лишь одна, заземление вообще забыли проложить. Поэтому между питающими жилами будет нуль, а при оценке нулевого провода как раз будет 220 В. То есть ситуация выглядит так, что фазы будто бы являются нейтралью и нулем. Ну, напутали при прокладке – что поделаешь? В этом случае нужно искать дополнительный источник опоры, о чем мы поговорим ниже.
Два провода одной фазы, а по одному – заземление и нейтраль. В этом случае попарно будет показывать нуль, а между двойками – 220 В. Также нужно воспользоваться опорным ориентиром.

Что из этого следует? Если нет щупа-отвертки, то при помощи одного тестера как ни звони проводку, а нужно иметь опорный источник, где гарантированно имеется земля. Для этой цели подходят:

Контур заземления громоотвода у многих находится прямо на торце балкона. Это такая стальная шина из полосы приличной ширины, которая идет прямо по плитам вертикально вниз. Она хорошо заземлена и вполне годится для наших целей с двумя оговорками: слой ржавчины нужно сточить напильником, а работы проводить, когда в небе нет облачности (угрожающей молнией).
Самым простым выходом для многих станет водопроводный кран в ванной. Да, трубы сейчас пластиковые. Но внутри них находится отличный электролит – вода с растворенными в ней солями. Просто поместите черный щуп тестера на рукав крана и проводите измерения относительно него. Для этих же целей можно применять все фитинги из меди, латуни, алюминия при условии, что в системе имеется вода.

На площадке стальной корпус щитка если и не заземлен, то посажен (закорочен) на нулевой (нейтральный) провода. Проводите все измерения относительно этого ориентира.

На газовую трубу запрещается заводить заземление, но она также обычно находится под нулевым потенциалом, потому что где-то соприкасается с землей. Если где-то имеются сколы краски, этот аксессуар можно использовать в своих целях (спиливать краску самостоятельно запрещено).

По вышеописанным причина батареи из чугуна, алюминия или стали являются неплохим о

ep2nnov.ru

Как прозвонить проводку мультиметром

Полная проверка, а также прозвонка электрической проводки представляет собой обязательный этап ремонта любой квартиры. Кроме этого, прозвонить проводку требуется и в том случае, если существуют сомнения в плане ее исправности. Естественно, самым простым способом проверить исправность электрической проводки квартиры является обращение к специалисту, т.е. к электрику. Но муниципальные службы в этом плане работают не оперативно, а частные специалисты немало берут за такие услуги.

Поэтому сегодня специалисты в вопросах электрики настоятельно рекомендуют каждому самостоятельно освоить самые элементарные и первостепенные навыки работы с электрической проводкой. Рано или поздно, они стопроцентно Вам в жизни пригодятся!
В первую очередь, требуется знать, что абсолютно при любых манипуляциях, которые связаны с электропроводкой, нужно строго соблюдать все правила требования, диктуемые техникой безопасности проведения электрических работ.

Проверка электропроводки

Проверка электропроводки на этапе прокладки

Прежде всего, на этом этапе проверки, необходимо обратить внимание и определиться с теми потенциальными проблемами, с которыми существует реальная возможность столкнуться в процессе прокладки новой электрической проводки. Обычно проводку прокладывают, как правило, по голым стенам. После этого перекрывают штукатуркой, а также и выполняют финишную отделку стен в помещении.

Первый раз проверять всю электропроводку требуется до начала проведения всех штукатурных работ, этот процесс касается любих типов зданий, будь электропроводка в бане или же в квартире! Если этого не сделать, то вас может ожидать в дальнейшем такой неприятный сюрприз, при котором для устранения разного рода неполадок с электропроводами нужно будет вскрывать штукатурку, а после окончания работ все заново штукатурить.

Схема электрической проводки

На этом этапе источники возможных проблем, которые могут возникнуть в скрытой электропроводке, условно подразделяются на две основные группы.

Первая из них – это ошибки мастеров, таких как штукатуры, бетонщики, строители, отделочники и т.д).
Вторая же – это ошибки электрика.

С первой группой неполадок бороться возможно только лишь неусыпным надзором. А вот ошибок электрика возможно заранее избежать. Для этого необходимо тщательно следовать прорисованной схеме электрической проводки в процессе ее прокладки, а также внимательно проверять ее перед началом проведения этапа отделочных работ.

Простая проверка новой электропроводки

Есть несколько советов, с помощью которых можно убедиться в исправности электропроводки. Нужно проверить ее в плане того, нет ли короткого замыкания. То есть не должно быть никакого контакта между землей и нулем, фазой.
Уровень качества изоляции электропроводов при высоком напряжении зависит напрямую от степени качества кабеля. То есть, нужно не поскупиться и приобрести не очень дешевый вариант материалов и тогда проблем, вероятнее всего, не возникает.

Если нет уверенности в качестве изоляции, то его можно проверить при помощи мегаомметра. Зачастую, в большинстве строительных магазинов подобная услуга оказывается на месте при покупке.

Следующим этапом проверки является визуальный контроль состояния и качества изоляции кабеля. Все механические повреждения обязательно следует устранить до того момента, как кабель перекроется штукатуркой или отделочным материалом.

Проверяем розетку

В том случае, когда на предыдущем этапе все хорошо, возможно переходить на следующий этап проверки – нужно выполнить прозвонку проводки (этот этап так же очень важным при пайке проводов). Каждому хозяину помещения не помещает максимально подробно ознакомиться с описанием процедуры прозвонки. По определенному алгоритму возможно проверять не только новую проводку, но и такую, которая расположена в жилой квартире или доме.

Прозваниваем проводку

Инструменты для прозвонки

Прозвонка проводки, как правило, производится специальным прибором — мультиметром , который предназначен для регистрации всевозможных параметров электросоединения (напряжения, силы тока, сопротивления и проч.). Сегодня мультиметры бывают аналоговые и цифровые, но принцип работы этих приборов остается неизменным всегда.

Прозвонка проводки с помощью мультиметра
Проверка подключений

Прежде всего, на мультиметре необходимо установить режим прозвонки — зачастую его отмечают светодиодом.

Потом следует перейти к месту прозвона электрической проводки, т.е. к распределительной коробке. Как правило, там, предстает перед глазами пучок немаркированных проводов.

Нужно найти фазу – включить автомат, проверить все провода при помощи индикаторной отвертки. При этом, найденный провод следует маркировать при помощи изоляционной ленты, а также ленты, которая предназначается для оклейки окон.

Дальше необходимо найти ноль. Включить прибор на измерение напряжения (тогда, когда нам необходимо найти 220В, следует ставить больше – 600В у ряда моделей). Потом одним щупом мультиметра требуется коснуться фазы, а другим концом прибора следует поочередно тестировать электропровода. Как только на приборе появится 220В – значит, тот провод, который был нужен, найден. Его следует обязательно промаркировать.

Затем необходимо проверить другие пары электрических проводов по данному принципу и промаркировать их.

Проверка целостности проводника

Для того чтобы провести проверку целостности электропроводки нам нужно выполнить следующие действия:

Следует отсоединить проводник от самого источников тока. Если проводник является многожильным кабелем, нужно сделать это для всех проводов, которые в него входят.
Затем необходимо включить прибор или в режиме прозвонки, или же – в режиме измерения сопротивления, но обязательно на максимально грубом пределе.
После этого требуется соединить щупы мультиметра. В данном случае на дисплее прибора должны появиться нули. При этом, в режиме прозвона, имеющем звуковое сопровождение, мультиметр издаст писк.
Дальше нужно разомкнутые щупы прибора присоединить к проводнику. Необходимо знать, что целый проводник, при этом, показывает нулевое сопротивление.

Прозвонка электрических проводов в квартире, как и поиск нарушения целостности кабелей или же короткого замыкания могут вполне быть качественно выполнены и самостоятельно – без привлечения дорогостоящего специалиста, а если у вас наружная электропроводка то и необходимости вызывать мастера нет вообще.

Главное походить к этому вопросу последовательно и точно придерживаясь вышеуказанных рекомендаций профессиональных электриков. И конечно, обязательно помнить о том, что даже если Вам кажется, что Вы уже вполне опытный специалист-электрик, то не следует забывать о соблюдении правил техники безопасности!

Видео: Как пользоватся мультиметром

positroika-doma.ru

Как проверить напряжение в розетке мультиметром и отверткой

Если Вам нужно узнать, протекает ли электрической ток в розетке, и какое у него напряжение, то решить проблему можно двумя способами: при помощи специального тестера – мультиметра, либо пробника (отвертки). И тот и другой вариант измерения позволит ответить на возникший вопрос, но все же специальный тестер с дисплеем покажет не только наличие/отсутствие напряжения в сети, но и его величину. Далее мы расскажем читателям энциклопедии Сам Электрик, как проверить напряжение в розетке мультиметром и индикаторной отверткой.

Способ №1 – С помощью мультиметра

Если Вы хотите выполнить проверку и в то же время узнать, какое напряжение на данный момент действует в сети, лучше всего использовать профессиональный прибор. О том, как пользоваться мультиметром мы рассказывали. Даже чайник в электрике сможет быстро проверить розетку этим тестером. Сразу же обращаем Ваше внимание на то, что тип прибора (электронный либо аналоговый или как его еще называют — стрелочный) не влияет на технологию измерения.

Все, что нужно – включить прибор и выставить переключатель на измерение переменного напряжения. Для бытовой электросети необходимо выставить поворотный переключатель на отметку 750 Вольт. После этого на табло засветятся три нуля и все, что останется – вставить два щупа в соответствующие отверстия, как показано на фото ниже.

Не пугайтесь, если на дисплее Вы не увидите ожидаемую цифру – 220 Вольт. По ГОСТу отклонение напряжения в розетке может достигать 10%, поэтому 215, 225 либо даже 198 Вольт для дома это нормально.

Единственный, но очень важный нюанс, который Вы должны учитывать – перед измерениями обязательно нужно проверить изоляцию щупов. Если она повреждена, не нужно использовать такой мультиметр, иначе не исключено, что Вас ударит током. Также будьте внимательными при выборе режима тестера. Если Вы случайно выберите замер сопротивления, тестер может выйти из строя!

Видео инструкция, наглядно показывающая, как померить переменное напряжение в сети 220 Вольт:

Правильная проверка цифровым мультиметром

Способ №2 – Индикатор в помощь

Если у Вас дома нет мультиметра, который обязательно должен входить в набор инструментов электрика, то можете использовать пробник, который также называют индикаторной отверткой. В этом случае проверить, есть ли напряжение в розетке без тестера, Вам удастся, однако узнать, какая его величина, не получится.

О том, как использовать индикаторную отвертку мы говорили. Для измерения напряжения Вам нужно дотронуться пальцем до пятака на пробнике (как показано на фото), после чего жало поочередно вставить в одно и другое отверстие. Если лампочка в рукоятке загорелась, значит электричество есть в сети, а Вы наткнулись на фазу.

Наглядная видео инструкция:

Узнаем, есть ли электричество в комнате

Способ №3 – Современное слежение

Ну и последний, самый удобный и эффективный вариант, позволяющий проверить напряжение в розетке – использование специального реле контроля. Этот вид автоматики является своеобразным устройством защиты от перенапряжения в сети. Установив его дома, Вы сможете не только замерить нужный параметр, но и защитите отдельный электроприбор от скачков в сети.

Недостаток последнего способа в том, что не целесообразно на каждую розеточку покупать отдельное реле. Поэтому такой вариант защиты и контроля мы советуем ставить на самые ценные электроприборы, к примеру, электроплиту либо холодильник.

Теперь Вы знаете, как проверить напряжение в розетке мультиметром и индикаторной отверткой. Если что-либо было непонятно, задайте вопрос в комментариях либо просмотрите предоставленные видео примеры!

samelectrik.ru

РубрикаРазное
