Цокольный этаж своими руками: пошаговая инструкция

Строительство, в ходе которого необходимо возвести цокольный этаж своими руками, требует определенных навыков и знаний. Это трудоемкий процесс, который не может быть осуществлен без точного плана и правильной конструкции, отличающейся своими особенностями и полностью сочетающейся с основанием дома.

Фундамент с цокольным этажом имеет ряд преимуществ, но качественным и надежным может быть создан только в том случае, если все проводимые работы будут строго соответствовать проекту и плану строительства.Строительство дома с цокольным этажом ведут на сыпучих и каменистых пучинистых грунтах, отличающихся высоким уровнем залегания грунтовых вод.

Особенности конструкции

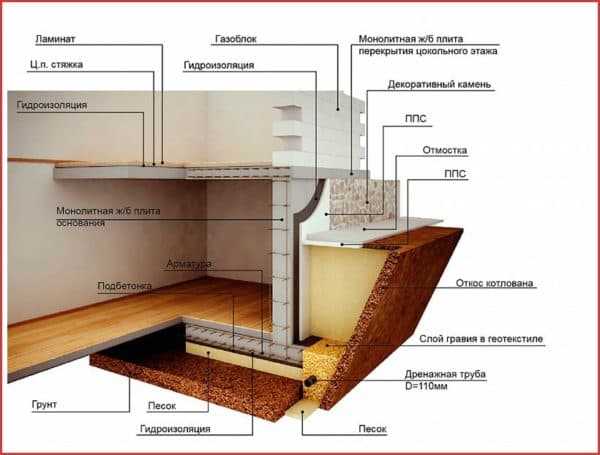

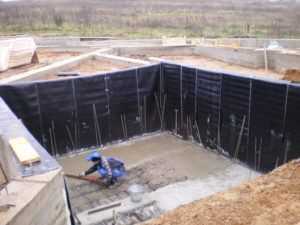

Цоколь должен быть защищен слоем гидроизоляции и утеплителем

Фундамент для дома с цокольным этажом – сооружение, отличающееся высокой степенью прочности и надежности, длительным сроком эксплуатации и повышенной несущей прочностью.

Цоколь фундамента является продолжением несущей конструкции, он обеспечивает надежную защиту от проникновения в помещение влаги и холодного воздуха, помогает создать дополнительное тепло и сократить энергозатраты.

Чтобы сооружение было действительно качественным и функциональным, оно должно соответствовать следующим требованиям:

1. Уровень пола цоколя расположен ниже уровня грунта.
2. Высота перекрытия не ниже 2 м от уровня почвы.
3. Показатель несущей способности фундамента с цоколем в несколько раз превышает подобный показатель иных конструкций.
4. Гидроизоляция обустраивается в строгом соответствии с требованиями технологического процесса.
5. Большая часть стены сооружения расположена на уровне промерзания грунта.
6. Теплоизоляция предупреждает деформацию фундамента, возникающую в результате пучения.
7. Правильно выбранные материалы и грамотно выполненная гидроизоляция препятствуют появлению грибка и плесени.

Во многих строениях главная функция цокольного этажа – обустройство подвального помещения, в котором находится техническое помещение.

Глуюокое основание позволит устроить подвал или цокольное помещение

Избежать разрушения основания дома можно с помощью качественно созданной пароизоляции. Для этой цели используют жидкие составы.

Строительство цокольного этажа своим руками начинают с выбора наиболее подходящей формы и изучения различных видов конструкций. Это может быть сооружение:

1. Возведенное вровень с несущей конструкцией, отличающейся необходимостью обустройства качества гидро- и теплоизоляции.
2. Западающее пользуется особой популярностью и отличается повышенной надежностью и устойчивостью к воздействию негативных факторов. Оно меньше других подвержено разрушительному влиянию влаги и способно выдержать повышенные нагрузки.
3. Выступающий отличен увеличенной толщиной, превышающей толщину стен самого здания. Нуждается в обустройстве дополнительной защиты и специально созданной системе отвода воды.

Выбирая ту или иной форму цоколя, необходимо принять во внимание толщину стен постройки, наличие в проекте дренажной системы, характеристики почвы.

Разнообразие материалов для строительства

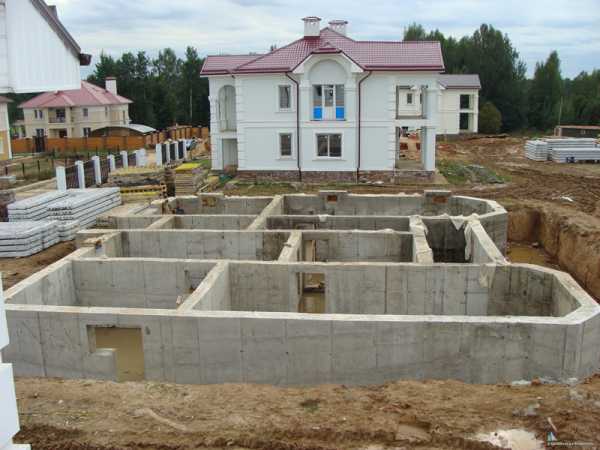

Самое прочное строение — монолитный цоколь

Задумываясь над тем, как сделать цокольный этаж, необходимо правильно выбрать наиболее подходящие для данного строения материалы. Среди самых популярных и востребованных монолитный железобетон.

Он способен выдержать различной степени нагрузки, обладает высокой степенью устойчивости, востребован при сооружении бесшовной конструкции. Монолитный цоколь отличается высокими прочностными показателями и используется при строительстве тяжелых сооружений.

Для монолитного основания необходима высокая опалубка

Фундамент для цокольного этажа может быть возведен из железобетонных блоков в кратчайшие сроки даже при выполнении работ своими руками. Это одно самых прочных и надежных оснований. Блоки дают возможность равномерно распределить нагрузку, отличаются устойчивостью к любого рода негативным воздействиям.

Существующие виды железобетонных блоков имеют различные размеры, что облегчает выбор наиболее подходящего материала для проведения строительных работ при возведении основания в частном доме самостоятельно.

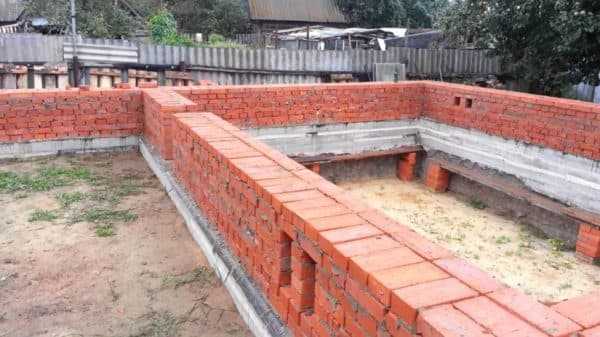

Строительство кирпичного фундамента цокольного этажа своими руками осуществляется без использования специальной строительной техники и не требует особых знаний. Важен правильный расчет и навык в работе с данным материалом.Натуральный природный камень часто используют для сооружения фундаментов с цокольным этажом своими руками. Правда для выполнения работ требуются особые навыки.

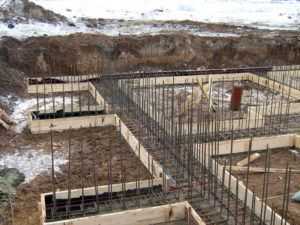

Ленточный фундамент армируется металлическими прутами

Какой материал лучше выбрать, как правильно выполнить все предстоящие работы, из чего и как правильно сделать непосредственно фундамент и как построить цокольный этаж подскажет пошаговая инструкция.

В большинстве случаев самым подходящим вариантом для создания основания с нуля является сооружение ленточного фундамента под цокольный этаж. Лента имеет свои отличительные черты и множество положительных качеств:

• длительный срок эксплуатации;
• высокие прочностные характеристики;
• предельная несущая способность;
• возможность возведения на самых разнообразных грунтах. Подробнее о цокольном этаже в доме смотрите в этом видео:

Проекты, в которых используются такие разновидности оснований, требуют проведения точных математических расчётов. Этим занимаются квалифицированные специалисты.

Порядок проведения работ

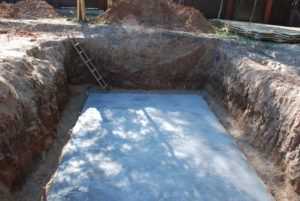

На дно котлована отсыпьте щебень и постелите геотекстиль

Чтобы цокольный этаж дома был надежным и качественным сооружением, мало правильно выбрать строительный материал, требуется проведение геологических изысканий, чтобы выяснить все особенности грунта и разработать поэтапный план выполнения работ.

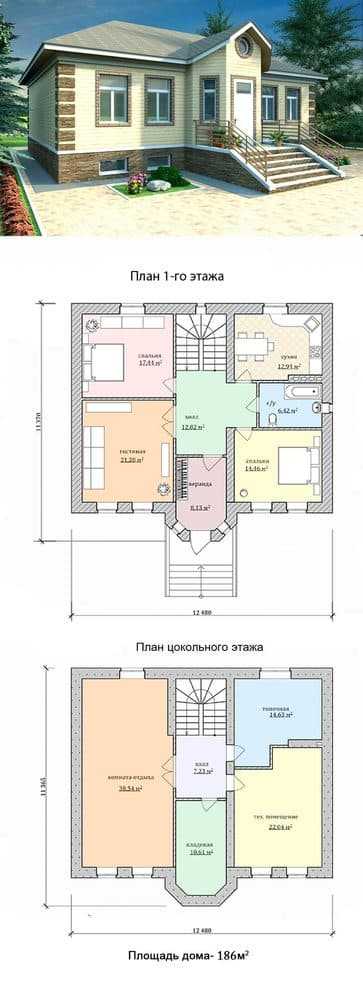

Нужен и подробный проект здания с подвальным помещением. Следующий шаг – сооружение дренажной системы, без которой в подвале может скапливаться талая или дождевая вода. Подтопление и скопление воды в самом подвале приведет к быстрому разрушению постройки.

Теперь можно приступать к разметке участка, копке траншей и созданию подушки для фундамента дома. В соответствии с проведенными расчетами определяют глубину и ширину траншей, устанавливают опалубку. На дно засыпают щебень и песок, тщательно трамбуют.

После того как будет связан из прутов арматуры каркас, его опускают на дно траншеи и заливают бетоном, не забывая трамбовать или удалять из раствора воздух штыкованием.

Бетон набирает прочность не менее 3 недель, только после этого можно продолжать работу и приступить к строительству непосредственно цокольного этажа.

Долговечность построенных стен обеспечит качественная гидроизоляция, для проведения которой используют жидкие материалы типа мастики на битумной основе. Строится цоколь из выбранного заранее материала. Наилучшим вариантом по мнению большинства специалистов является кирпич.

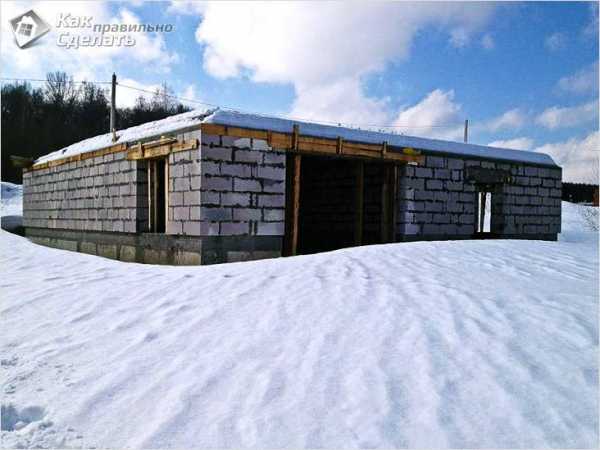

Но сегодня все чаще домашний цоколь возводят из бетонных блоков, обладающих хорошей устойчивость к любого рода отрицательным воздействиям и значительно сокращающим сроки выполнения работ. Подробнее о возведении смотрите в этом видео:

Блоки нужно установить по всему периметру будущего здания, для сцепления использовать цементный раствор. Важно не забыть о необходимости обустройства вентиляции.

Статьи по теме:

kakfundament.ru

Как построить цокольный этаж дома – виды цоколей, для чего нужны, этапы строительства

У будущих владельцев частных домов возникает вопрос о том, стоит ли делать цокольный этаж. Некоторые просто поддаются модным тенденциям, а кто-то хочет увеличить полезную площадь постройки в районе, где разрешается только малоэтажное строительство, к примеру, не более двух уровней над землей. Но существуют ситуации, когда без цокольного этажа обойтись будет сложно. Этому способствует большой уклон местности, когда одна стена остается ниже уровня земли, а другая оказывается полностью видимой. Но, вне зависимости от причин, появляется вопрос – как построить цокольный этаж дома. Попробуем в этом разобраться.

Для чего нужен нулевой этаж

Многие считают, что цокольный этаж – это подвал, который претендует стать жилым помещением. На самом деле, он является полноценным этажом, просто его месторасположение находится частично или полностью под уровнем земли.

По нормам высота цокольного этажа не должна быть менее 2,5 метров, а над землей он может возвышаться не более чем на метр. Использовать цоколь можно в различных целях. Здесь располагают:

• кладовые;
• гаражи;
• винные погреба;
• гостиные;
• игровые комнаты;
• домашние кинотеатры;
• тренажерные залы;
• жилые комнаты;
• спальни;
• кухни;
• подсобки и многое другое.

Ограничений по использованию подземных помещений практически не существует. Строение с цокольным этажом выглядит респектабельно, но кроме этого, он содействует лучшей теплоизоляции всего дома и более равномерному распределению нагрузки на фундамент, что является актуальным для некоторых видов грунта.

Какими бывают цоколи

Стены цокольного этажа являются своеобразным продолжением фундамента основной постройки. Цоколь бывает трех типов:

• вровень со стенами;
• заглубленный;
• выпирающий.

Первый вариант специалисты делать не рекомендуют, так как теряется сам эффект присутствия цокольного этажа в конструкции дома, да и на его стенах придется сделать усиленную гидроизоляцию. Второй вариант является наиболее распространенным. Внешне такой цоколь выглядит достаточно красиво, к тому же, вода, стекающая с фасада, отводится и не попадает на стены цоколя, а через них на фундамент, что защищает его от излишней влаги. Выпирающий цоколь устраивают в том случае, когда стены дома слишком тонкие, а помещение ниже уровня земли необходимо сделать теплым.

Параметры цокольного этажа

Нормативы не ограничивают высоту цокольного этажа, поэтому застройщик сам решает какой она будет, исходя из своих личных потребностей. Главное, чтобы данный параметр не был менее 2,5 метров, иначе при всех усилиях по его обустройству считаться этажом он не будет.

На заглубление строения большое влияние оказывает уровень подземных вод. Именно от него, в первую очередь, зависит, как построить цокольный этаж дома. Если грунтовые воды залегают на расстоянии менее одного метра от поверхности земли, то котлован под постройку не рекомендуется выкапывать ниже уровня водяного слоя. Надземную часть цоколя, в этом случае, прикрывают насыпным слоем грунта, в результате чего появляется поднятая площадка вокруг дома. Но данный вариант «потянет» за собой дополнительные материальные и трудовые затраты.

Если на участке присутствует высокий уровень подземных вод, то необходимо предварительно произвести определенные работы по его осушению и проложить дренаж вокруг дома. При сезонном повышении водного уровня стены и фундамент рассчитывают на дополнительные нагрузки.

Толщина стен цокольного этажа зависит от:

• климатических условий;
• характеристик грунта;
• материала и толщины вышерасположенных стен.

Для подземного этажа размер ограждающих конструкций может быть меньше находящихся над землей стен. В любом случае все параметры рассчитываются в каждом конкретном случае индивидуально.

Этапы строительства

Возведение цокольного этажа предусматривает наличие котлована, который быстрее и удобнее будет выкопать при помощи экскаватора. Обычно его глубина составляет 1,8-2 метра. Подравнивают стенки, углы и дно котлована вручную, а появившуюся воду откачивают насосом.

Далее устраивают бетонную подушку. Вначале размечают месторасположение внутренних и наружных несущих стен по всему периметру дома, и прокапывают траншеи на глубину не менее 30см. Подготовленная поверхность засыпается щебнем, укладывается арматура и вся плоскость заливается бетонным раствором.

При устройстве фундамента экономить материалы не следует, так как от его прочности и правильной закладки будет зависеть надежность и долговечность всей постройки.

В местах, где нет несущих стен, армировать бетонную подушку допускается дорожной сеткой, но это должно быть указано в чертежах и расчетах. Время от времени бетон, до его отвердения, требуется поливать водой, чтобы поверхность конструкции не растрескалась. Примерно через три недели можно приступать к следующему этапу – возведению стен.

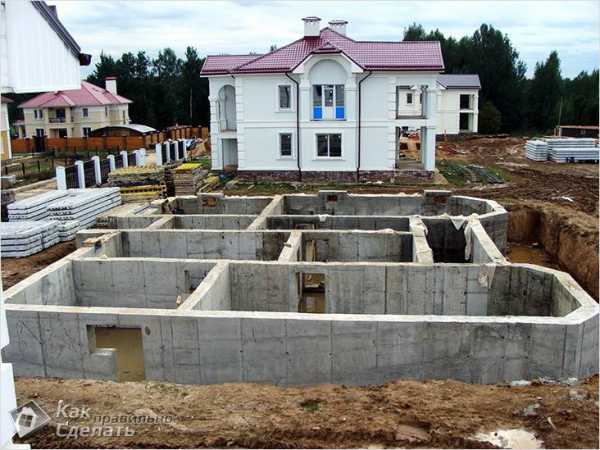

Наилучшим вариантом для цокольного этажа считаются фундаментные блоки. Их монтаж производится достаточно быстро, но более надежными будут монолитные стены. В любом случае, при возведении несущих конструкций оставляют запланированные технологические отверстия для инженерных коммуникаций, окон и дверей.

Бетонные блоки связывают друг с другом цементным раствором, а сверху устраивают армированный пояс из кирпича или бетона, что предпочтительнее. Главными его задачами являются:

• скрепление фундаментных блоков;
• выравнивание горизонтального уровня.

На армированный пояс монтируют плиты перекрытия по всей площади строения.

Важным моментом при строительстве цокольного этажа является выполнение гидроизоляции бетонного основания пола и наружной поверхности стен. Она упредит появление влаги и защитит конструкции дома. Материалов для устройства гидроизоляции продается достаточно много. Это может быть традиционная битумная мастика или наплавляемый рубероид. Более современный материал – жидкая резина. Также следует обратить внимание на устройство вентиляции и системы отопления.

После выполнения защитной гидроизоляции выполняют обратную засыпку пазух котлована. Теперь можно приступать к монтажу первого этажа дома.

semidelov.ru

Как сделать цокольный этаж — особенности строительства

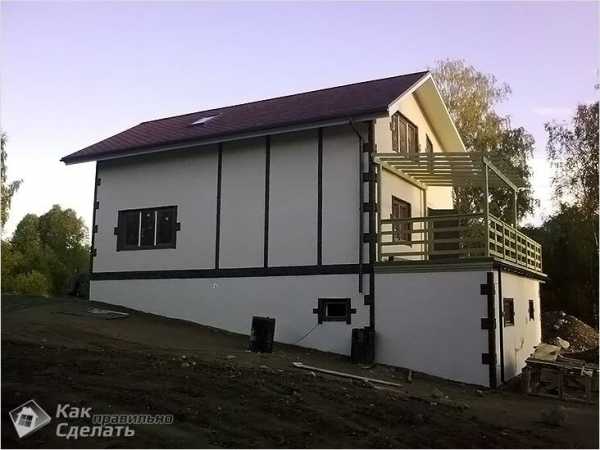

Цокольный этаж представляет собой полностью или частично заглубленный этаж здания ниже уровня земли. Как правило, в таком помещении оборудуют хозяйственные помещения или гараж для автомобиля. Однако индивидуальные проекты домов предусматривают в цокольном этаже баню, сауну, спортзал, бассейн и т. п. В некоторых случаях строительство цокольного этажа является прекрасным решением, особенно если дом расположен на склоне. За счет этого можно эффективно увеличить жилую площадь всего здания. Поэтому если вы еще не начинали строительство дома, то вам будет полезно ознакомиться с предоставленной статьей, из которой вы узнаете для как сделать цокольный этаж и обустроить, а также для каких целей его можно использовать.

Нулевой этаж – полезная площадь

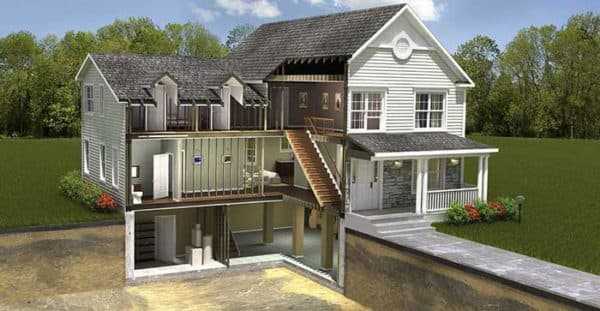

Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.

Не стоит полагать, что цокольный этаж – это подвал. На самом деле он может полностью считаться полноценным этажом, но только при правильном его обустройстве.

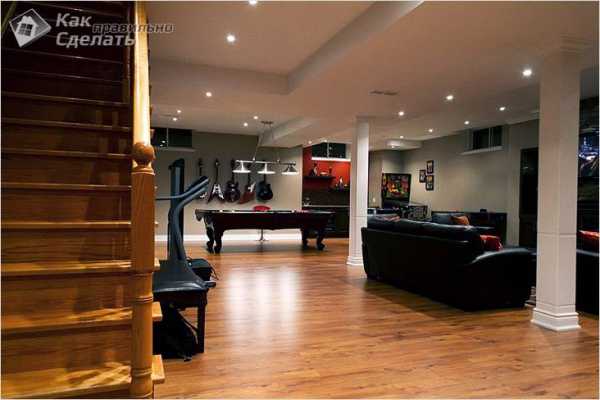

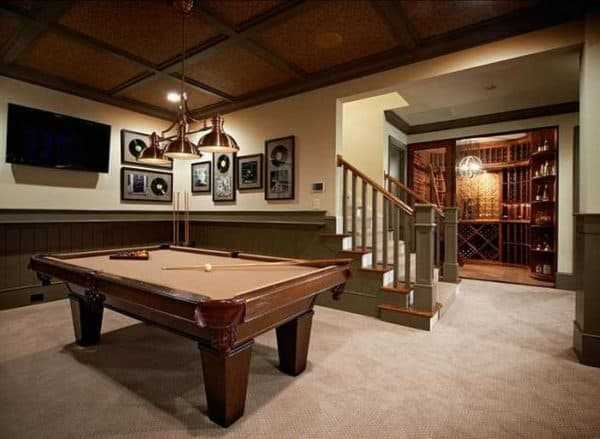

Комната отдыха на цокольном этаже

Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.

Итак, цокольный этаж можно использовать для расположения таких помещений:

• кладовка;
• гараж;
• винный погреб;
• игровая комната;
• гостиная;
• спальня;
• подсобка;
• кухня;
• жилая комната;
• тренажерный зал;
• домашний кинотеатр и прочее.

Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.

Виды цоколей

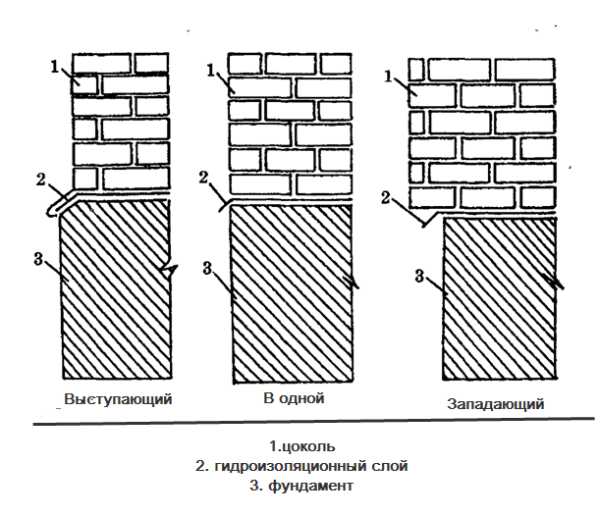

Цоколь различается по своему оформлению и бывает 3 видов:

• выпирающий;
• заглубленный;
• вровень со стенами.

Если стены слишком тонкие и помещения цоколя ниже уровня грунта, то используется первый вариант, так как появляется возможность сделать его теплее. Заглубленный цоколь один из самых распространенных. По внешнему виду он выглядит достаточно красиво. Отвод воды, которая стекает с фасада предотвращает наличие высокой влажности. Что касается заглубленного варианта, то многие специалисты в сфере строительства не рекомендуют строить его. В таком случае полностью теряется эффект присутствия цокольного этажа, а на стенах нужно будет изготавливать мощную гидроизоляцию.

Цоколь вровень со стенами

Существуют некоторые особенности по выбору толщины стен. Главным образом это будет зависеть от нескольких факторов, а именно:

• толщина и материал вышерасположенных стен;
• характеристики грунта;
• климатические условия в вашем регионе.

Итак, определившись с тем, как будет осуществляться строительство и какой тип цоколя вы хотите, можно приступать к подготовительным и строительным процессам.

Расчеты

Этап работы, связанный с разметкой подразумевает под собой следующие действия:

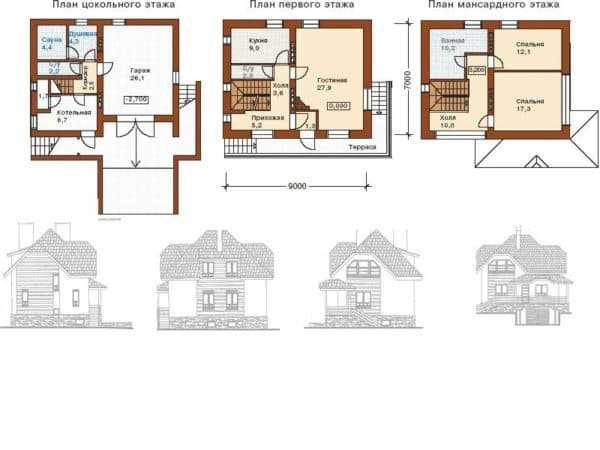

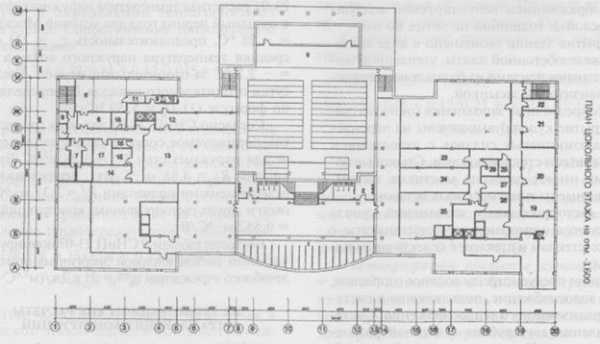

• Проектирование цокольного этажа, а также определение назначения той или иной комнаты.
• Расчеты по несущей способности фундамента и стен подземного этажа. Здесь рекомендуется заложить на 30% большей прочности фундамент. Так, можно будет иметь большую уверенность в прочности всей конструкции.
• Расчистка и разметка строительной площадки. Этот этап работы достаточно ответственный, поэтому зачастую лучше обратиться к квалифицированным специалистам.
• Вынос контура перегородок и несущих стен.

То, насколько тщательно подойти к каждому подготовительному этапу, напрямую повлияет на прочность строения.

Типы фундамента

Не во всех случаях возможно сделать фундамент, который действительно хочется. Причина кроется в особенности грунта того или иного региона. В некоторых климатических зонах, обустройство некоторых типов фундамента вообще невозможно. Поэтому рассмотрим несколько вариантов фундамента, которые можно возводить для цокольного этажа.

1. Свайный фундамент. Этот тип постройки актуален на пучинистом грунте с высоким залеганием грунтовых вод. Что касается цокольного этажа, то в таком случае эксплуатация нулевого этажа не представляет собой никаких проблем и боязни каких-либо воздействий на фундамент. Единственный минус такого метода – особая специфика строения дома.
2. Плитный фундамент. Такой тип фундамента подходит для болотистой почвы со слабым грунтом, а также с водонасыщенным песком. При таком исполнении нулевой этаж будет похож на короб, сверху которого будет строиться основная часть дома. В условиях слабого грунта, плитный фундамент предотвратит проседание, так как вес здания будет равномерно распределяться по всей поверхности плиты.
3. Ленточный фундамент. Если грунт на вашем участке не проблемный, то этот тип фундамента оптимальный.

Ширина фундамента цоколя

Ширина фундамента нулевого этажа полностью зависит от характера стен основного строения. Возьмем за основу пример каркасного дома. В таком случае ширина фундамента может быть:

1. При свайном фундаменте – 300–500 мм. Соответственно толщина стен может быть равной фундаменту. При этом под отделку фасада, вентиляционного зазор и наружной отделки возводить основание не нужно.
2. При монолитной плите ширина фундамента должна соответствовать ширине стен цокольной части здания.
3. При малозаглубленном ленточном фундаменте ширина равная стенам нулевого этажа. Но это в том случае, когда на цокольном этаже не будет обустраиваться бетонная стяжка.

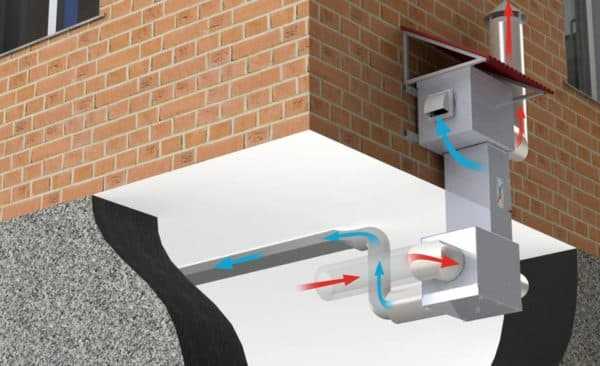

Обязательно продумайте места отверстий для обустройства вентиляционных каналов. Их необходимо указать на общем проекте фундамента. Согласно стандартам и регламентированным нормам СНиП их должно быть от 12 до 24.

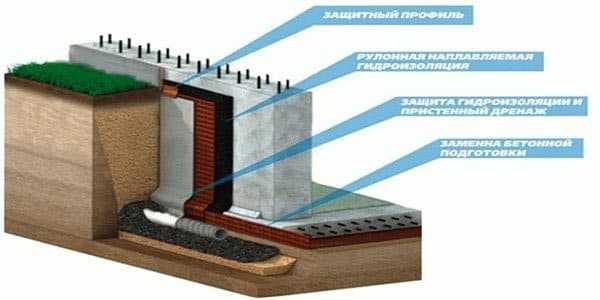

Гидроизоляция

Гидроизоляция для нулевого этажа должна выполняться в 2 слоя. На выбор гидроизоляционного материала влияет несколько факторов:

• материал стен;
• климатические условия;
• тип почвы и пр.

Гидроизоляцией должна быть покрыта вся вертикальная и горизонтальная поверхность строения. Также необходимо покрыть все места соприкосновения с землей.

Можно использовать толь или рубероид. Такая гидроизоляция обойдется вам сравнительно недорого. Как вариант – битумная мастика. Особых правил по нанесению гидроизоляции нет. Главное тщательно защитить и покрыть все участки фундамента от проникновения влаги.

Пошаговая инструкция

Ниже будет приведена подробная инструкция всех действий при строительстве цокольного этажа своими руками. Стоит выделить процессы, которые необходимо выполнить:

• Закладка основания.
• Заливка.
• Гидроизоляция и утепление.
• Облицовка стен.
• Пол.
• Перекрытие.

Закладка основания

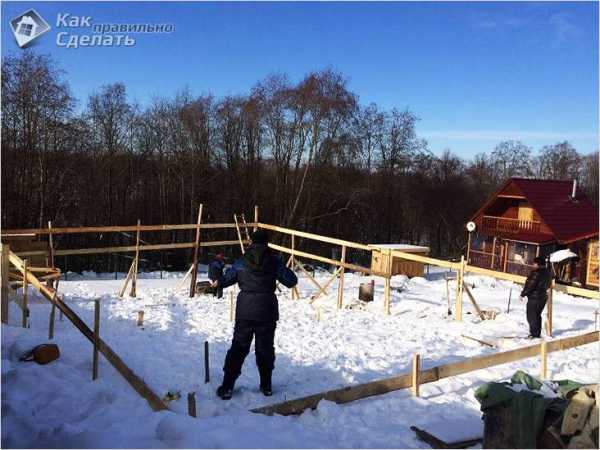

1. Для начала производится разметка участка согласно проекту здания.

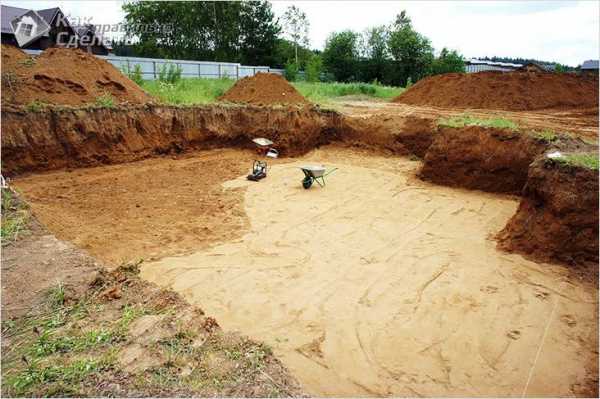

2. Роется котлован по периметру застройки. Глубина также определяется проектом, но он не должен быть глубже чем подземная часть фундамента на 500–600 мм.
3. Из щебня и гравия, фракции 50 мм производится подсыпка, а также слой песка. Каждый из этих слоев должен быть не меньше 100 мм.
4. Каждый слой трамбуется. Песок, в свою очередь, поливается водой. Это обеспечит более качественное уплотнение.
5. После трамбовки заливается основание из бетона М100 толщиной в 5 см. Этот слой необходим для выравнивания основания для укладки плиты пола нулевого этажа. Также он необходим для дополнительной гидроизоляции.
6. Когда бетон полностью высох, укладывается рулонный гидроизоляционный материал в 2 слоя. Соединяется он битумной мастикой.

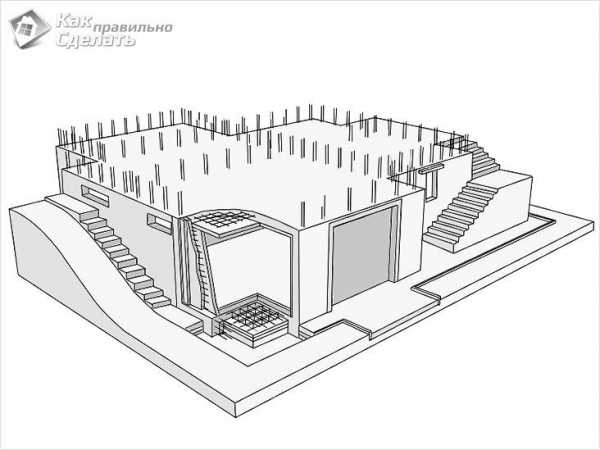

7. После изготовления основания, можно приступать к сооружению внешней опалубки.
8. Но для начала заливается плита пола. Она также будет служить основанием для стен фундамента.

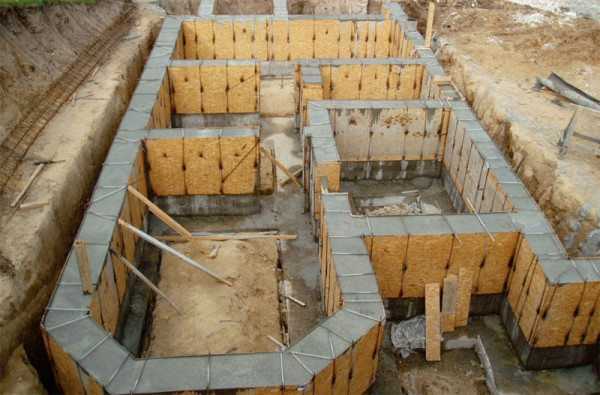

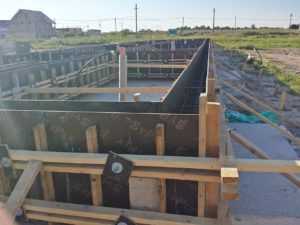

9. Строить опалубку можно из несъемных щитов или досок. Опалубка обязательно армируется.
10. Для армирования купите рифленую арматуру Ø10 см. Между собой она связывается проволокой.
11. В местах, где будут возводится стены, дополнительно монтируется арматура в вертикальном положении.

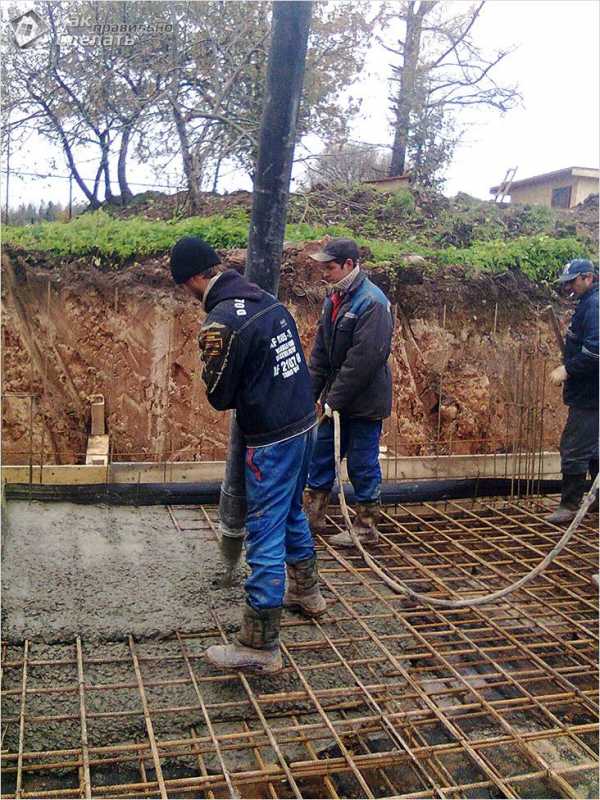

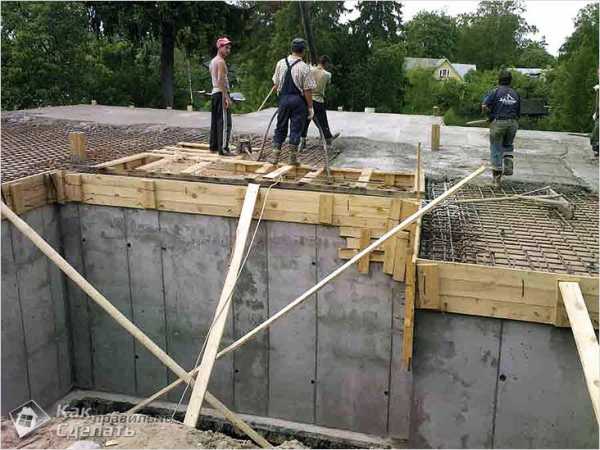

Заливка

• Для заливки рекомендуется использовать бетон М250 или М300.
• Плита заливается толщиной в 200 мм, можно и больше.
• Залитый раствор необходимо пробить виброрейками и глубинным вибратором, чтобы вышел воздух.
• Поверхность должна быть ровной. Залитый бетон необходимо оставить на 4 недели.
• Чтобы ускорить процесс стройки, параллельно можно начать строить опалубку для стен.
• Некоторые специалисты рекомендуют использовать несъемные полипропиленовые щиты, которые одновременно будут служить в качестве утепления.
• Также выполняется армирование в продольном направлении стены.
• Прутья арматуры перевязываются с установленными ранее вертикальными прутьями.
• Согласно предусмотренному проекту, оставьте проемы для дверей. А для прокладки коммуникаций, заложите гильзы из металлической трубы.

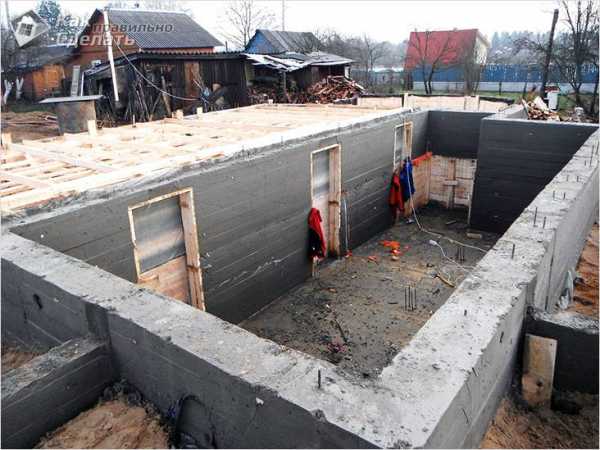

• Заливать стены можно слоями или полностью. Если вы решили заливать слоями, то каждый последующий необходимо заливать, не дожидаясь полного высыхания предыдущего.

В целом вся конструкция набирает свою прочность по истечении 28 дней.

Гидроизоляция и утепление

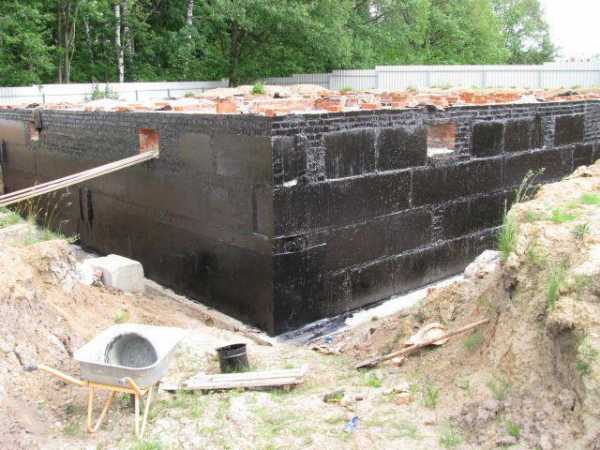

Теперь пришло время выполнить гидроизоляцию цокольного этажа. Можно использовать обмазочный или оклеечный материал. Внутри лучше всего применять проникающую изоляцию. Она не будет нарушать парообмена, а также увеличит прочность конструкции.

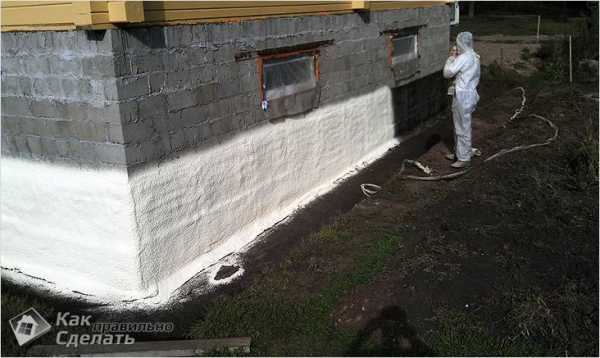

Что касается наружной теплоизоляции, то для этого можно применять пенополистирольные плиты. Их крепеж можно выполнять на клей. Часть стены, которая располагается выше уровня грунта, дополнительно можно использовать дюбеля быстрого монтажа. В завершение остается засыпать грунт по периметру здания.

Если грунт имеет крупные и твердые элементы, то засыпку лучше осуществить песком. В противном случае можно легко повредить теплоизоляционный и гидроизоляционный слой.

Облицовка стен

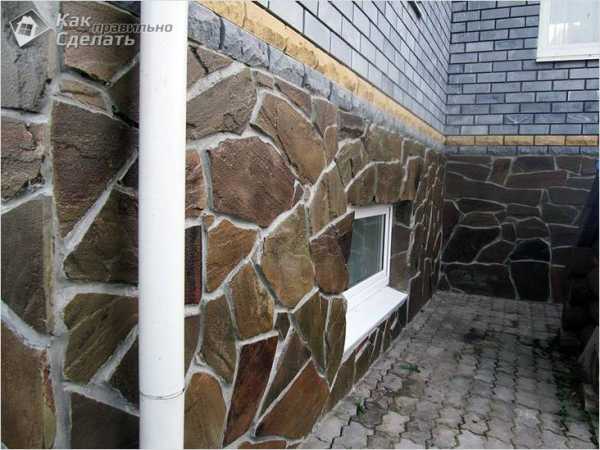

Обшить наружные стены лучше всего натуральным камнем. Такая отделка очень долговечна, т. к. этот материал отличается крепостью. В результате стена будет защищена от разложения и резких перепадов температуры. Поэтому можно использовать мрамор, известняк или гранит.

Одним из самых современных отделочных материалов является цокольный сайдинг. Такой пластик способен справиться с суровым климатом, а на солнце не выгорает. Его установка осуществляется на специально изготовленный каркас/обрешетку.

Что касается внутренней отделки стен, то предварительно необходимо решить для какой цели будет использоваться то или иное помещение. Поэтому предварительно потребуется провести отопление и другие коммуникации, например, канализация, водопровод и свет. Изнутри стены также штукатурятся, утепляются пенополистиролом, пеноплексом или пенным утеплителем.

Для обшивки стен лучше выбирать влагостойкие материалы.

Пол

Для начала производится утепление пола:

1. Первым делом делается подушка из песка.
2. Далее застилается рубероид.
3. При настиле рубероида избегайте пропусков.
4. Сверху монтируется арматура из железной решетки.
5. Затем производится заливка пола бетоном М400 или М300.

В зависимости от предназначения помещения, утепление пола может выполняться по-разному. Например, в гостиной или спортивном зале можно на пол уложить систему «Теплый пол», он может быть электрическим или водяным. Что касается бытовых помещений, то достаточно уложить арболитовые плиты или засыпать полы керамзитом толщиной до 100 мм.

Сверху утепления заливается финишная стяжка из бетона.

Перекрытие

Одним из последних этапов строительства является изготовление перекрытия. Здесь существует несколько технологий:

• Монолитная ЖБИ плита.
• Сборно-монолитная плита.

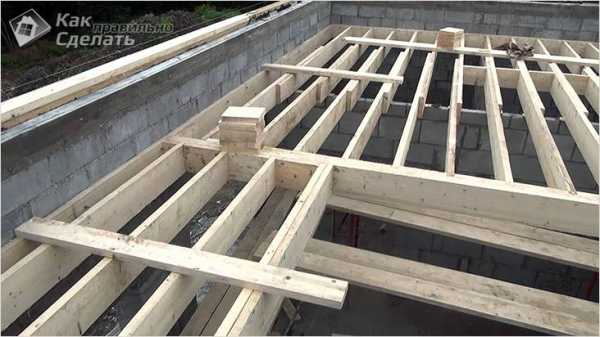

• Деревянное перекрытие.

Из бетонных плит

Рассмотрим пошагово установку монолитной ЖБИ плиты:

1. Для начала необходимо соорудить опалубку с обязательным армированием.
2. Вся конструкция закрепляется стойками с шагом в 1 м.
3. Плита должна заходить на стены, на 150–200 мм.
4. Теперь изготавливаете арматурный пояс.
5. На стены он должен заходить на 40–60 мм.
6. С интервалом 150 мм устанавливается арматура.
7. Следующим этапом будет заливка монолитной плиты толщиной до 200 мм.

После заливки необходимо подождать около одного месяца, чтобы перекрытие высохло.

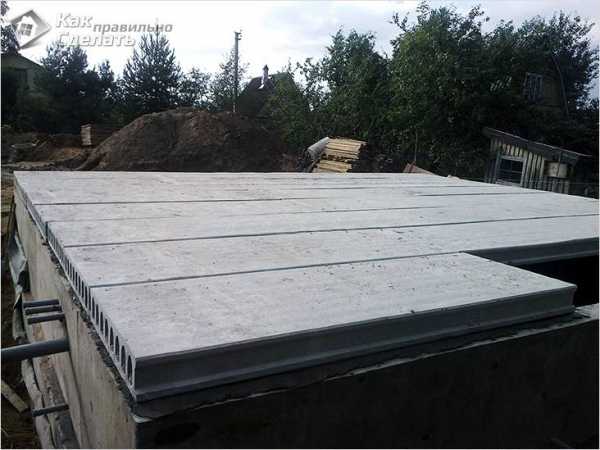

Если говорить за сборно-монолитную плиту, то в этом случае монтаж перекрытия осуществляется при помощи спецтехники. Важно учесть, что такие перекрытия имеют свои стандарты, поэтому могут не подойти для каждого проекта. Так, для ее монтажа необходимо провести следующие работы:

• По всему периметру цоколя сооружается каменная кладка до высоты перекрытия.
• После кладется гидроизоляция и заливается небольшим слоем раствора.
• На следующем этапе собираются стальные каркасы, в которые будет осуществляться монтаж сборно-монолитной плиты.
• При установке между плитами будет оставаться пространство. Его необходимо заполнить бетоном. В результате получится цельная конструкция.

Из дерева

Также рассмотрим технологию по изготовлению деревянного перекрытия, преимущественно она применяется для деревянных домов:

1. Монтируются деревянные балки.
2. Края балок обворачиваются рубероидом, а после их можно класть на цоколь.
3. В стенах предварительно изготавливаются проемы для балок.
4. В эти проемы следует положить утеплитель.
5. После установки балок с нижней стороны производится крепеж небольших брусков.
6. К ним прикручиваются доски наката.
7. На накат расстилаете рубероид и утеплитель толщиной до 150 мм.

Следуя простым рекомендациям, вы сможете шаг за шагом проделать все работы самостоятельно. Хотя в некоторых случаях без помощи квалифицированных специалистов и специальной техники никак не обойтись.

Строительство цоколя из бетонных блоков

Цоколь из бетонных блоков

Если вы в поисках экономичного варианта обустройства цокольного этажа, то бетонные блоки как ничто лучше подходят для выполнения задачи. Этот материал достаточно крепок, хорошо отталкивает влагу, переносит перепады температур, не поддается плесени и грибку. Если говорить о недостатках, то – это обязательное использование спецтехники для их установки. Вручную с ними справиться невозможно.

Блоки устанавливаются по всему периметру будущей постройки. Между собой скрепляются цементом. Обязательно необходимо оставить углубления между блоками для проведения коммуникаций: водопровода, электричества, канализации, вентиляции. Что касается вентиляции, то отверстия должны быть над уровнем грунта не ниже 150 мм. Чтобы в оставленные отверстия не попал мусор, их лучше прикрыть.

Если цокольный этаж возвышается над уровнем земли, то позаботьтесь о месте для окон. В этом случае чем больше будут окна, тем лучше. Это обеспечит нулевое помещение естественным светом.

Чтобы после монтажа блоков не пришлось выделять много средств и материала для штукатурки стен, важно максимально ровно их устанавливать. Хотя блоки являются прочным материалам, сверху все равно нужно изготовить армопояс. Он необходим для того, чтобы выровнять весь ярус по горизонтали, так как все равно установить его идеально по уровню не получится.

Из пеноблоков

Принцип всех подготовительных работ по установке пеноблоков, похож на работу с бетонными блоками. Фундамент заливается небольшим тонким слоем раствора для кладки первого ряда. Чтобы материал лучше схватился, цемент рекомендуется смачивать водой. Для начала производится кладка углов. После выравниваются стены по высоте и горизонтали. Между углами натягивается леска и вытягиваются основные стены цоколя.

После первого ряда необходимо нанести гидроизоляцию в жидком состоянии. Гидроизоляция наносится несколькими слоями. Каждый последующий слой наносится после высыхания предыдущего. После этого кладка пеноблоков продолжается на специальный клей.

Не забудьте, каждый ряд и тем более угол стоит проверять на предмет ровности. После окончания кладки, по всему периметру вырывается траншея глубиной до 50 мм. В нее укладывается арматура, которая по углам между собой сваривается. В заключение траншея заливается бетоном. Это будет случить усилением всей конструкции цокольного этажа.

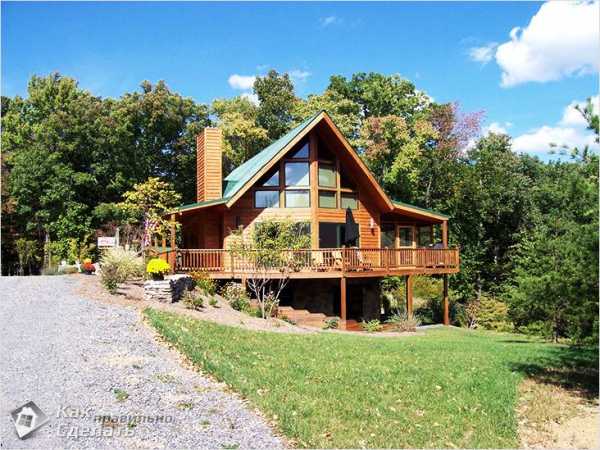

Строительство на склоне

Как это ни странно звучит, но склон только упрощает изготовление цокольного этажа. Идеальный склон считается до 9°. Так, нет необходимости рыть большой котлован. Достаточно часть массива вырезать из склона. В таких случаях оригинально смотрится гараж в цокольном помещении.

Если говорить о технологии, то первым делом изготавливается подушка и гидроизоляция. Дальнейший этап строительства описан выше.

Итак, из этой статьи можно было узнать, как правильно провести работы по строительству цокольного этажа. Если у вас есть личный опыт в строительстве, то оставляйте комментарии в конце этой статьи. Если же у вас остались вопросы, то за помощью можно обратиться к эксперту.

Видео

О том, как сделать самостоятельно цокольный этаж вы можете узнать из видео:

kakpravilnosdelat.ru

видео-инструкция по монтажу своими руками, из чего построить лучше, цена, фото

Проектируя жилой дом, многие соотечественники задаются вопросом,как построить цоколь, и насколько оправдано такое строительство?По статистике наличие цоколя не является причиной для существенного удорожания строительного объекта. С другой стороны, наличие такого этажа сделает эксплуатацию дома более комфортной и эффективной.

Итак, как и из чего строить цоколь самостоятельно?

Строим цокольный этаж своими руками из доступных материалов

Целесообразность строительства

Вид изнутри

Строительство дома с цокольным этажом считается экономичным, независимо от назначения объекта. По сути, цоколь – это малозаглубленный подвал. С другой стороны цокольный этаж, в отличие от обычного подвала, более универсален в плане эксплуатации.

В соответствии с современными строительными стандартами, высота потолка должна составлять не менее 2,5 метров. Поэтому применить такое помещение можно в качестве погреба, подвала или подсобки. Известны случаи, когда в таких помещениях обустраиваются комфортные жилые комнаты, которые по уровню удобства эксплуатации ничем не уступают комнатам, расположенным на первом этаже.

Подытоживая тему необходимости цоколя, отметим то, что решившись на такое строительство, вы можете рассчитывать на существенное увеличение показателей теплоизоляции дома.

Разновидности цоколя

Типы цоколя (схема в разрезе)

Перед тем как решить, из чего строим цокольный этаж своими руками, нужно определиться с типом конструкции.

В настоящее время повсеместно применяется 3 категории цоколя:

• конструкция в одной плоскости с фундаментом и стеной;
• выступающая конструкция;
• западающая конструкция.

Несмотря на то, что все три разновидности выполняют сходные функции, они отличаются рядом эксплуатационных особенностей, которые необходимо предусмотреть еще на этапе проектирования.

Конструкция западающего типа

Западающий цоколь получил наибольшее применение и считается традиционным для малоэтажного строительства. Надо понимать, что данная конструкция менее всего подвержена воздействию избыточной влажности, так как вода быстро стекает не задерживаясь. Но в этом случае необходимо позаботиться о качественной гидроизоляции цоколя, чтобы фундамент и прилегающие стены были сухими.

На фото- выступающий цоколь

Строительство выступающего цоколя оправдано в том случае, если толщина стен в доме небольшая. В результате цоколь поспособствует увеличению теплоизоляционных свойств постройки.Именно поэтому такое решение целесообразно,если в помещении цокольного этажа будут обустроены жилые комнаты.

Конструкция в одной плоскости -это оптимальное решение, если жилой дом строится с большим подвалом. Обустройство заглубленного цоколя допускается на грунтах с нормальным уровнем влажности и с глубоким залеганием грунтовых вод.

Приступаем к строительству

Для начала определимся с толщиной стен. В том случае,если постройка располагается на плотном грунте, стены цоколя достаточно сделать в толщину стен основной постройки.

Если строительство проводится на грунтах с повышенным содержанием песка или глины, толщина стен цоколя должна на 20-30 см превышать толщину несущих стен здания. При постройке деревянных зданий, цоколь можно построить из бетонных полнотелых блоков. Такое решение позволит сэкономить время и снизить себестоимость строительства.

Теперь несколько слов о высоте цокольного этажа. При постройке современных зданий высота цоколя увеличивается по требованию заказчика. Для того чтобы цокольный этаж сделать полноценным первым этажом, выкапывается более глубокий котлован, чем это предусмотрено нормами строительства обычного дома.

Глубину цоколя определяют не только пожелания заказчика, но и ряд параметров, среди которых, например, содержание грунтовых вод. В том случае, если грунтовая вода содержится в почве на расстоянии одного метра от поверхности в течение всего года, углублять цоколь можно не более чем на 1 метр.

Если есть необходимость в большем заглублении можно применить насыпку сухой почвы. В итоге появляется возможность повысить уровень грунта и, как следствие, получить возможность увеличить внутреннее пространство в цокольном этаже. Впрочем, такое решение обернется дополнительными затратами.

Копаем и обустраиваем котлован

Для копки котлована потребуется экскаватор и хотя бы одна машина под вывоз грунта. Ведь даже небольшой загородный дом с длиной стен в 10-15 метров потребует глубины котлована не менее 2 метров.

Котлован

Несмотря на применение экскаватора, потребуется физическая сила для обработки углов ямы и выравнивания поверхности дна.

Важно: Нужно быть готовым к тому, что при выемке грунта на дне ямы буде скопление воды.
Это не страшно, так как в течение суток вода уйдет.
Если воды много, процесс можно ускорить, применив насос.

Делаем подушку

Подушка с переходом в фундамент

На дне котлована потребуется обустроить бетонную подушку:

• для этого делаем разметку с обозначением размеров дома;
• на месте несущих стен роем траншеи глубиной не менее 40 см и шириной на 20 см больше, чем предполагаемая толщина стен;
• на дно траншеи выстилаем слой песка толщиной 5-10 см;
• в траншее делаем опалубку из досок или из ламинированной фанеры с тем расчетом, чтобы эта конструкция была на 10 см выше поверхности грунта;
• внутри опалубки укладываем обвязку из арматурных прутьев;
• далее готовим бетон из расчёта 3 части ц

moypodval.ru

Как сделать цокольный этаж дома

Оглавление:

• 1 Нулевой этаж – полезная площадь
• 2 Виды цоколей
• 3 Расчеты
• 4 Типы фундамента
• 5 Ширина фундамента цоколя
• 6 Гидроизоляция
• 7 Пошаговая инструкция
• 7.1 Закладка основания
• 7.2 Заливка
• 7.3 Гидроизоляция и утепление
• 7.4 Облицовка стен
• 7.5 Пол
• 7.6 Перекрытие
• 8 Строительство цоколя из бетонных блоков
• 9 Из пеноблоков
• 10 Строительство на склоне
• 11 Видео

Цокольный этаж представляет собой полностью или частично заглубленный этаж здания ниже уровня земли. Как правило, в таком помещении оборудуют хозяйственные помещения или гараж для автомобиля. Однако индивидуальные проекты домов предусматривают в цокольном этаже баню, сауну, спортзал, бассейн и т. п. В некоторых случаях строительство цокольного этажа является прекрасным решением, особенно если дом расположен на склоне. За счет этого можно эффективно увеличить жилую площадь всего здания. Поэтому если вы еще не начинали строительство дома, то вам будет полезно ознакомиться с предоставленной статьей, из которой вы узнаете для как сделать цокольный этаж и обустроить, а также для каких целей его можно использовать.

Нулевой этаж – полезная площадь

Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.

Не стоит полагать, что цокольный этаж – это подвал. На самом деле он может полностью считаться полноценным этажом, но только при правильном его обустройстве.

Комната отдыха на цокольном этаже

Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.

Итак, цокольный этаж можно использовать для расположения таких помещений:

• кладовка;
• гараж;
• винный погреб;
• игровая комната;
• гостиная;
• спальня;
• подсобка;
• кухня;
• жилая комната;
• тренажерный зал;
• домашний кинотеатр и прочее.

Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.

Виды цоколей

Цоколь различается по своему оформлению и бывает 3 видов:

• выпирающий;
• заглубленный;
• вровень со стенами.

Если стены слишком тонкие и помещения цоколя ниже уровня грунта, то используется первый вариант, так как появляется возможность сделать его теплее. Заглубленный цоколь один из самых распространенных. По внешнему виду он выглядит достаточно красиво. Отвод воды, которая стекает с фасада предотвращает наличие высокой влажности. Что касается заглубленного варианта, то многие специалисты в сфере строительства не рекомендуют строить его. В таком случае полностью теряется эффект присутствия цокольного этажа, а на стенах нужно будет изготавливать мощную гидроизоляцию.

Цоколь вровень со стенами

Существуют некоторые особенности по выбору толщины стен. Главным образом это будет зависеть от нескольких факторов, а именно:

• толщина и материал вышерасположенных стен;
• характеристики грунта;
• климатические условия в вашем регионе.

Итак, определившись с тем, как будет осуществляться строительство и какой тип цоколя вы хотите, можно приступать к подготовительным и строительным процессам.

Расчеты

Этап работы, связанный с разметкой подразумевает под собой следующие действия:

• Проектирование цокольного этажа, а также определение назначения той или иной комнаты.
• Расчеты по несущей способности фундамента и стен подземного этажа. Здесь рекомендуется заложить на 30% большей прочности фундамент. Так, можно будет иметь большую уверенность в прочности всей конструкции.
• Расчистка и разметка строительной площадки. Этот этап работы достаточно ответственный, поэтому зачастую лучше обратиться к квалифицированным специалистам.
• Вынос контура перегородок и несущих стен.

То, насколько тщательно подойти к каждому подготовительному этапу, напрямую повлияет на прочность строения.

Типы фундамента

Не во всех случаях возможно сделать фундамент, который действительно хочется. Причина кроется в особенности грунта того или иного региона. В некоторых климатических зонах, обустройство некоторых типов фундамента вообще невозможно. Поэтому рассмотрим несколько вариантов фундамента, которые можно возводить для цокольного этажа.

Свайный фундамент. Этот тип постройки актуален на пучинистом грунте с высоким залеганием грунтовых вод. Что касается цокольного этажа, то в таком случае эксплуатация нулевого этажа не представляет собой никаких проблем и боязни каких-либо воздействий на фундамент. Единственный минус такого метода – особая специфика строения дома.

Плитный фундамент. Такой тип фундамента подходит для болотистой почвы со слабым грунтом, а также с водонасыщенным песком. При таком исполнении нулевой этаж будет похож на короб, сверху которого будет строиться основная часть дома. В условиях слабого грунта, плитный фундамент предотвратит проседание, так как вес здания будет равномерно распределяться по всей поверхности плиты.

Ленточный фундамент. Если грунт на вашем участке не проблемный, то этот тип фундамента оптимальный.

Ширина фундамента цоколя

Ширина фундамента нулевого этажа полностью зависит от характера стен основного строения. Возьмем за основу пример каркасного дома. В таком случае ширина фундамента может быть:

При свайном фундаменте – 300–500 мм. Соответственно толщина стен может быть равной фундаменту. При этом под отделку фасада, вентиляционного зазор и наружной отделки возводить основание не нужно.

При монолитной плите ширина фундамента должна соответствовать ширине стен цокольной части здания.

При малозаглубленном ленточном фундаменте ширина равная стенам нулевого этажа. Но это в том случае, когда на цокольном этаже не будет обустраиваться бетонная стяжка.

Обязательно продумайте места отверстий для обустройства вентиляционных каналов. Их необходимо указать на общем проекте фундамента. Согласно стандартам и регламентированным нормам СНиП их должно быть от 12 до 24.

Гидроизоляция

Гидроизоляция для нулевого этажа должна выполняться в 2 слоя. На выбор гидроизоляционного материала влияет несколько факторов:

• материал стен;
• климатические условия;
• тип почвы и пр.

Гидроизоляцией должна быть покрыта вся вертикальная и горизонтальная поверхность строения. Также необходимо покрыть все места соприкосновения с землей.

Можно использовать толь или рубероид. Такая гидроизоляция обойдется вам сравнительно недорого. Как вариант – битумная мастика. Особых правил по нанесению гидроизоляции нет. Главное тщательно защитить и покрыть все участки фундамента от проникновения влаги.

Пошаговая инструкция

Ниже будет приведена подробная инструкция всех действий при строительстве цокольного этажа своими руками. Стоит выделить процессы, которые необходимо выполнить:

• Закладка основания.
• Заливка.
• Гидроизоляция и утепление.
• Облицовка стен.
• Пол.
• Перекрытие.

Закладка основания

Для начала производится разметка участка согласно проекту здания.

Роется котлован по периметру застройки. Глубина также определяется проектом, но он не должен быть глубже чем подземная часть фундамента на 500–600 мм.

Из щебня и гравия, фракции 50 мм производится подсыпка, а также слой песка. Каждый из этих слоев должен быть не меньше 100 мм.

Каждый слой трамбуется. Песок, в свою очередь, поливается водой. Это обеспечит более качественное уплотнение.

После трамбовки заливается основание из бетона М100 толщиной в 5 см. Этот слой необходим для выравнивания основания для укладки плиты пола нулевого этажа. Также он необходим для дополнительной гидроизоляции.

Когда бетон полностью высох, укладывается рулонный гидроизоляционный материал в 2 слоя. Соединяется он битумной мастикой.

После изготовления основания, можно приступать к сооружению внешней опалубки.

Но для начала заливается плита пола. Она также будет служить основанием для стен фундамента.

Строить опалубку можно из несъемных щитов или досок. Опалубка обязательно армируется.

Для армирования купите рифленую арматуру Ø10 см. Между собой она связывается проволокой.

В местах, где будут возводится стены, дополнительно монтируется арматура в вертикальном положении.

Заливка

• Для заливки рекомендуется использовать бетон М250 или М300.
• Плита заливается толщиной в 200 мм, можно и больше.
• Залитый раствор необходимо пробить виброрейками и глубинным вибратором, чтобы вышел воздух.
• Поверхность должна быть ровной. Залитый бетон необходимо оставить на 4 недели.
• Чтобы ускорить процесс стройки, параллельно можно начать строить опалубку для стен.
• Некоторые специалисты рекомендуют использовать несъемные полипропиленовые щиты, которые одновременно будут служить в качестве утепления.
• Также выполняется армирование в продольном направлении стены.
• Прутья арматуры перевязываются с установленными ранее вертикальными прутьями.
• Согласно предусмотренному проекту, оставьте проемы для дверей. А для прокладки коммуникаций, заложите гильзы из металлической трубы.
• Заливать стены можно слоями или полностью. Если вы решили заливать слоями, то каждый последующий необходимо заливать, не дожидаясь полного высыхания предыдущего.

В целом вся конструкция набирает свою прочность по истечении 28 дней.

Гидроизоляция и утепление

Теперь пришло время выполнить гидроизоляцию цокольного этажа. Можно использовать обмазочный или оклеечный материал. Внутри лучше всего применять проникающую изоляцию. Она не будет нарушать парообмена, а также увеличит прочность конструкции.

Что касается наружной теплоизоляции, то для этого можно применять пенополистирольные плиты. Их крепеж можно выполнять на клей. Часть стены, которая располагается выше уровня грунта, дополнительно можно использовать дюбеля быстрого монтажа. В завершение остается засыпать грунт по периметру здания.

Если грунт имеет крупные и твердые элементы, то засыпку лучше осуществить песком. В противном случае можно легко повредить теплоизоляционный и гидроизоляционный слой.

Облицовка стен

Обшить наружные стены лучше всего натуральным камнем. Такая отделка очень долговечна, т. к. этот материал отличается крепостью. В результате стена будет защищена от разложения и резких перепадов температуры. Поэтому можно использовать мрамор, известняк или гранит.

Одним из самых современных отделочных материалов является цокольный сайдинг. Такой пластик способен справиться с суровым климатом, а на солнце не выгорает. Его установка осуществляется на специально изготовленный каркас/обрешетку.

Что касается внутренней отделки стен, то предварительно необходимо решить для какой цели будет использоваться то или иное помещение. Поэтому предварительно потребуется провести отопление и другие коммуникации, например, канализация, водопровод и свет. Изнутри стены также штукатурятся, утепляются пенополистиролом, пеноплексом или пенным утеплителем.

Для обшивки стен лучше выбирать влагостойкие материалы.

Пол

Для начала производится утепление пола:

Первым делом делается подушка из песка.

Далее застилается рубероид.

При настиле рубероида избегайте пропусков.

Сверху монтируется арматура из железной решетки.

Затем производится заливка пола бетоном М400 или М300.

В зависимости от предназначения помещения, утепление пола может выполняться по-разному. Например, в гостиной или спортивном зале можно на пол уложить систему «Теплый пол», он может быть электрическим или водяным. Что касается бытовых помещений, то достаточно уложить арболитовые плиты или засыпать полы керамзитом толщиной до 100 мм.

Сверху утепления заливается финишная стяжка из бетона.

Перекрытие

Одним из последних этапов строительства является изготовление перекрытия. Здесь существует несколько технологий:

• Монолитная ЖБИ плита.
• Сборно-монолитная плита.
• Деревянное перекрытие.

Из бетонных плит

Рассмотрим пошагово установку монолитной ЖБИ плиты:

Для начала необходимо соорудить опалубку с обязательным армированием.

Вся конструкция закрепляется стойками с шагом в 1 м.

Плита должна заходить на стены, на 150–200 мм.

Теперь изготавливаете арматурный пояс.

На стены он должен заходить на 40–60 мм.

С интервалом 150 мм устанавливается арматура.

Следующим этапом будет заливка монолитной плиты толщиной до 200 мм.

После заливки необходимо подождать около одного месяца, чтобы перекрытие высохло.

Если говорить за сборно-монолитную плиту, то в этом случае монтаж перекрытия осуществляется при помощи спецтехники. Важно учесть, что такие перекрытия имеют свои стандарты, поэтому могут не подойти для каждого проекта. Так, для ее монтажа необходимо провести следующие работы:

• По всему периметру цоколя сооружается каменная кладка до высоты перекрытия.
• После кладется гидроизоляция и заливается небольшим слоем раствора.
• На следующем этапе собираются стальные каркасы, в которые будет осуществляться монтаж сборно-монолитной плиты.
• При установке между плитами будет оставаться пространство. Его необходимо заполнить бетоном. В результате получится цельная конструкция.

Из дерева

Также рассмотрим технологию по изготовлению деревянного перекрытия, преимущественно она применяется для деревянных домов:

Монтируются деревянные балки.

Края балок обворачиваются рубероидом, а после их можно класть на цоколь.

В стенах предварительно изготавливаются проемы для балок.

В эти проемы следует положить утеплитель.

После установки балок с нижней стороны производится крепеж небольших брусков.

К ним прикручиваются доски наката.

На накат расстилаете рубероид и утеплитель толщиной до 150 мм.

Следуя простым рекомендациям, вы сможете шаг за шагом проделать все работы самостоятельно. Хотя в некоторых случаях без помощи квалифицированных специалистов и специальной техники никак не обойтись.

Строительство цоколя из бетонных блоков

Цоколь из бетонных блоков

Если вы в поисках экономичного варианта обустройства цокольного этажа, то бетонные блоки как ничто лучше подходят для выполнения задачи. Этот материал достаточно крепок, хорошо отталкивает влагу, переносит перепады температур, не поддается плесени и грибку. Если говорить о недостатках, то – это обязательное использование спецтехники для их установки. Вручную с ними справиться невозможно.

Блоки устанавливаются по всему периметру будущей постройки. Между собой скрепляются цементом. Обязательно необходимо оставить углубления между блоками для проведения коммуникаций: водопровода, электричества, канализации, вентиляции. Что касается вентиляции, то отверстия должны быть над уровнем грунта не ниже 150 мм. Чтобы в оставленные отверстия не попал мусор, их лучше прикрыть.

Если цокольный этаж возвышается над уровнем земли, то позаботьтесь о месте для окон. В этом случае чем больше будут окна, тем лучше. Это обеспечит нулевое помещение естественным светом.

Чтобы после монтажа блоков не пришлось выделять много средств и материала для штукатурки стен, важно максимально ровно их устанавливать. Хотя блоки являются прочным материалам, сверху все равно нужно изготовить армопояс. Он необходим для того, чтобы выровнять весь ярус по горизонтали, так как все равно установить его идеально по уровню не получится.

Из пеноблоков

Принцип всех подготовительных работ по установке пеноблоков, похож на работу с бетонными блоками. Фундамент заливается небольшим тонким слоем раствора для кладки первого ряда. Чтобы материал лучше схватился, цемент рекомендуется смачивать водой. Для начала производится кладка углов. После выравниваются стены по высоте и горизонтали. Между углами натягивается леска и вытягиваются основные стены цоколя.

После первого ряда необходимо нанести гидроизоляцию в жидком состоянии. Гидроизоляция наносится несколькими слоями. Каждый последующий слой наносится после высыхания предыдущего. После этого кладка пеноблоков продолжается на специальный клей.

Не забудьте, каждый ряд и тем более угол стоит проверять на предмет ровности. После окончания кладки, по всему периметру вырывается траншея глубиной до 50 мм. В нее укладывается арматура, которая по углам между собой сваривается. В заключение траншея заливается бетоном. Это будет случить усилением всей конструкции цокольного этажа.

Строительство на склоне

Как это ни странно звучит, но склон только упрощает изготовление цокольного этажа. Идеальный склон считается до 9°. Так, нет необходимости рыть большой котлован. Достаточно часть массива вырезать из склона. В таких случаях оригинально смотрится гараж в цокольном помещении.

Если говорить о технологии, то первым делом изготавливается подушка и гидроизоляция. Дальнейший этап строительства описан выше.

Итак, из этой статьи можно было узнать, как правильно провести работы по строительству цокольного этажа. Если у вас есть личный опыт в строительстве, то оставляйте комментарии в конце этой статьи. Если же у вас остались вопросы, то за помощью можно обратиться к эксперту.

Видео

О том, как сделать самостоятельно цокольный этаж вы можете узнать из видео:

Смотрите также
Источник

Тематические статьи

highlogistic.ru

Как построить цокольный этаж своими руками в загородном доме

При строительстве загородного дома достаточно часто встает вопрос: надо ли строить цокольный этаж, и если да, то как его правильно построить. Цоколь не только придает дому шикарный вид, но и может нести функциональную нагрузку. В том случае, если сам цоколь достаточно высокий, а фундамент низкий, то пространство под всем домом может использоваться и как жилой этаж, и как гараж, и как подвал. Таким образом если вы думаете о том, как построить цокольный этаж, то вы должны понимать, что именно вы хотите разместить в данном помещении.

Кроме того, задумываясь о строительстве собственного дома, не стоит забывать и о материальной составляющей такого шага, так, например, коттедж с цокольным этажом потребует от вас при строительстве меньших материальных ресурсов, чем иные виды стройки.

Некоторые заказчики решают строить коттеджи с расположенным под зданием цокольным этажом, только лишь поддавшись моде. Но есть ситуации, когда без постройки цокольного этажа создание уютного дома невозможно. Например, тогда, когда участок, предназначенный для строительства, имеет большой уклон. В этой ситуации цокольный этаж с одной стороны практически погружен под землю, а с другой стороны полностью остается на поверхности, то есть фактически создает ровную площадку, непосредственно на которой затем осуществляется строительство всего дома.

Также дома с цокольным этажом строят тогда, когда из-за специфики грунта строительство многоэтажного здания невозможно. Но в данной ситуации следует обратить внимание еще и на то, что цокольный этаж без труда может быть возведен лишь при залегании грунтовых вод в песок на глубину, не превышающую полутора метров от земной поверхности.

При ответе на вопрос, как сделать цокольный этаж, следует учитывать общую конструкцию дома. Обратите внимание на фундамент, поскольку цокольный этаж по сути это отдельный его тип.

Общая технология строительства цокольного этажа выглядит следующим образом. Роется котлован, равный периметру дома, его дно уплотняется «подушкой» из песка и щебня, на подушку укладывается фундаментная плита и монолитные столбы, которые будут выступать в качестве опор надземной части строительства, на столбы – еще одна плита, играющая роль пола первого этажа. Фактически, делая цокольный этаж, вы размещаете его между фундаментной плитой и полом первого этажа.

Цокольный этаж может быть и жилым, поэтому при его строительстве необходимо озаботиться тем, чтобы находится в помещениях, в нем расположенных, можно было без вреда для здоровья. Соответственно жилой цокольный этаж должен быть хорошо утеплен и защищен от сырости и гниения.

Как начать строительство цокольного этажа с нуля?

Как мы уже упоминали ранее, начинать строительство цокольного этажа необходимо с котлована. В случае, если копать котлован весной, то велика вероятность того, что в нем окажется вода. Воду необходимо либо откачать, либо дождаться, пока она уйдет сама. Затем – формируется подушка из песка и бетона, которая создаст естественный дренаж для ленточного фундамента. Как карьерный, так и речной песок подойдут для формирования «подушки», а при выборе бетона – отдайте предпочтение бетону низких марок М-25, М-50.

Экономить при строительстве не рекомендуется, поскольку хороший фундамент – гарантия сухого, чистого цокольного этажа и того, что со временем по стенам дома не пойдут трещины и иные виды деформаций. Во избежание растрескивания песчаной «подушки» необходимо ее поливать водой. «Подушка» обычно выдерживается на протяжении 2-3 недель, но если сроки стройки сокращены, а погода стоит сухая и жаркая, то это время можно сократить до недели.

Лента фундамента выполняется из тяжелого бетона марок М-150, М-200, его армирование происходит с использованием стержней арматуры с продольным диаметром не менее 10 мм, поперечных – диаметром 6 мм. Рекомендуемый шаг стержней – 200 мм.

Обращаем Ваше внимание, что необходимо соблюсти расстояние от арматурной сетки до низа ленточного фундамента в 20 мм. Это расстояние обеспечит защиту вашего фундамента от агрессивной среды и грунтовых вод. Опытные проектировщики советуют при выполнении оконных проемов в цокольном этаже предусмотреть их расположение с южной, восточной и западной стороны. Их выполнение с северной стороны может повлечь за собой продавливание стекла снегом, а также проникновение воды от таящего снега при появлении первых солнечных лучей.

Как сделать цокольный этаж из фундаментных блоков: советы проектировщика

Цокольный этаж из фундаментных блоков – это одно из самых оптимальных решений. Но не забывайте, что цокольный этаж это не просто подвальное помещение, а, значит, и не все фундаментные блоки подойдут для его реализации. Опытные проектировщики, во избежание промерзания стен цокольного этажа, рекомендуют использовать фундаментные блоки толщиной не менее 500 мм.

Кладка фундаментных блоков выполняется с перевязкой швов, раствор для кладки – цементно-песчаный. Цокольный этаж, для строительства которого используются фундаментные блоки, желательно закончить на уровне земли, а непосредственно цокольную часть выполнить из керамического кирпича, поскольку тогда наружная отделка вашего дома будет иметь большую прочность по сравнению с другими строительными материалами. Сами же стены из фундаментных блоков армировать не обязательно.

При возведении цокольного этажа не забудьте выполнить технологические отверстия с заложенными гильзами (стальными цилиндрами, предназначенными для прохода инженерных сетей теплоснабжения, водоснабжения, канализации и т.п.).

Прочный монолитный цокольный этаж: этапы возведения

Еще один популярный вид цоколя – это монолитный цокольный этаж. Любые работы с монолитным железобетоном следует разделить на 3 этапа, в том числе и работы по возведению монолитного цокольного этажа.

Первый этап: сборка деревянной опалубки, для возведения которой может применяться необрезная доска. Опалубку следует устанавливать на распорках, так как такой цокольный этаж имеет значительную высоту, из-за чего стенки опалубки могут быть выдавлены. Данный фактор может привести к потере формы стены цоколя, а, следовательно, к необходимости несения неоправданных затрат на его восстановление.

Кроме того, обратите внимание, что в данной ситуации опалубка повторному применению не подлежит.

Второй этап: арматурные работы. Необходимость выполнения арматурного пространственного каркаса для цокольной стены обусловлена тем, что бетон хорошо работает на сжатие и плохо — на растяжение. Однако для определения наиболее эффективного армирования необходимо обратиться к специалисту, поскольку различная высота и толщина цокольной стены требуют индивидуального рассмотрения.

Третий этап: заливка бетона. Бетонная смесь может быть приготовлена как непосредственно на строительной площадке, так и заказана на заводе-производителе. Заливку монолитной стены цокольного этажа не следует разбивать на этапы. Самым правильным будет залить ее целиком. Для того чтобы бетонная смесь не имела воздушных пустот, необходимо произвести вибрирование смеси на стадии заливки глубинными вибраторами. Твердение бетонной смеси происходит на протяжении 28 суток.

Обмазочная или оклеечная гидроизоляция цокольного этажа: выбираем способ

Любая гидроизоляция выполняется в два слоя. Выбор материалов, с помощью которых выполняется гидроизоляция цокольного этажа, зависит от наличия либо отсутствия грунтовых вод. Гидроизоляцией должны покрываться все вертикальные и горизонтальные участки стен цокольного этажа и фундаментов в местах соприкосновения с поверхностью земли. Гидроизоляция стен и пола цокольного этажа осуществляется исключительно снаружи здания, внутренняя часть гидроизоляцией не покрывается.

Обмазочная гидроизоляция выполняется с использованием битумных смесей путем их нанесения в горячем состоянии на изолируемую поверхность.

Оклеечная гидроизоляция выполняется из кровельных материалов с аналогичной технологией нанесения.

Если вы задаетесь вопросом, как сделать гидроизоляцию цокольного этажа – рекомендуем отдать предпочтение более простой обмазочной гидроизоляции.

www.vashcottage.ru

проект строительства на склоне, с панорамным остеклением, своими руками

Проектирование – это начало строительства каждого объекта. Этап важный и непростой, ведь от него зависит надежность, прочность постройки, комфорт жильцов. Конструкцию необходимо сделать удобной, эргономичной и компактной, в особенности если она возводится на маленьком участке земли. Рассмотрим подробнее, как построить цокольный этаж в частном доме, в чем его уникальность и преимущества.

Виды

У проектов домов с цокольным этажом немало плюсов, поэтому они очень распространены. Бывает несколько видов таких построек.

Одноэтажный дом

Одноэтажные дома с цокольным этажом актуальны, когда важно сэкономить финансы, и расширить жилое пространство. Располагать комнаты можно по-разному. При устройстве цоколя частного дома используется заглубленный фундамент усиленной конструкции. Обычно применяется основание монолитное или. Затраты на этот этап составят 20 процентов от цены дома.

Комнаты, располагающиеся на нижнем уровне, бывают схожими по локализации с верхними помещениями или отличаться по планировке и размерам. Из-за углубления в землю, составляющего более половины этажа, здание почти не меняется в высоте. Дом с цоколем будет выглядеть стильно и аккуратно.

Цокольный этаж отделывается искусственным камнем, штукатуркой, керамогранитом, полимерпесчаной плиткой. Этот вид жилья выбирают семьи из двух-трех человек или многодетные. Его площадь – 100–250 кв. м.

Двухэтажный дом

Большим двухэтажным загородным домам с цоколем и гаражом отдают предпочтение люди, ценящие удобство. Уровень комфортности в этом случае увеличивается. Для входа в гараж не требуется выходить из дома, а машина стоит в теплом месте, поэтому зимой прогрев не нужен.

Самым практичным выбором будет дом с цокольным этажом и гаражом, над которым отсутствуют комнаты.

С цокольным этажом и мансардой

Постройку с цоколем и мансардой тоже выбирают часто. Площадь жилой зоны увеличивается из-за дополнительного этажа. Можно обустраивать не только полуподвальные комнаты, но и чердак.

На склоне

Проекты домов на склоне с цокольным этажом скрашивают недостаток рельефа. Плюсом также послужит экономия бюджета за счет уменьшения земляных работ. При грамотном проектном решении можно реализовать полноценные или даже панорамные окна.

Планировка дома

При устройстве цокольного этажа в частном доме общая площадь увеличится в 1,5 раза для двухэтажного здания с цоколем и в 2 раза для одноэтажного. Самые распространенные варианты:

• Обустраивают котельную, мастерскую, кладовку, гараж. Нередко домовладельцы делают сауну или бассейн;
• В цоколе создают прихожую или гардеробную. Тогда входить на первый этаж следует с помощью тамбура, где поставлена лестница;
• Проект коттеджа с цоколем 10 на 10 можно разнообразить обустройством спортзала;
• Можно сделать большую комнату для приема гостей, разделить столовую с кухней. Такое решение оценит любая хозяйка;
• Хватит пространства для больших санузлов, где расположится стиральная машина и другие приборы;
• Получится расширить площадь для компактного плана, сделав эркер. Он обычно выступает над цокольным этажом на 1,8 метра. В основном его площадь не более 4 кв. м., но этого хватает для зимнего сада или маленькой лавки для отдыха. С трех сторон будет освещение растительности.

В зданиях с цокольным помещением нужна лестница. Для удобства ее использования нужно выбирать ширину марша не меньше 0,9 метра. Рекомендуемая ширина проступи – 0,3 м, высота подступенка – примерно 16 см.

Ниже представлена подробная инструкция, как построить цокольный этаж дома.

 Материал

Следует при строительстве учитывать отделку всего дома, сохраняя единый стиль. Рассмотрим, из чего возводят цоколь. Часто цокольный этаж создают из материалов, используемых для отделки стен и кладки. Важно, чтобы они были долговечны и прочны, в особенности если цоколь выступающий, так как на него особо действует влажность. Сделать цоколь вокруг дома своими руками несложно, главное – не экономить на материалах, чтобы избежать затрат на ремонтные работы. Следует выбирать красный глиняный кирпич, бетон, природный камень. Для облицовки поверхности можно применить последние два варианта.

Наиболее прочным считается монолитный железобетонный цоколь. Снаружи его облицовывают натуральными материалами с учетом общего стиля небольшого современного особняка. Монолитный железобетон устойчив к низким температурам, увеличенной влажности, солнечным лучам, не портится от небольших механических повреждений.

Ширина фундамента

Ширина фундамента обозначается с учетом технологии возведения стен дома с цокольным этажом. Если рассматривать каркасное здание, она будет следующая:

• Для свайного фундамента – 30–50 см. Толщина стен — 20–30 см. Оставшуюся ширину задействуют для внутренней отделки. Фасад, вентиляционный зазор и наружная отделка не требуют фундамента;
• Для монолитной плиты ширина основания должна совпадать с шириной стен цоколя;
• При мелкозаглубленном или ленточном фундаменте при наличии бетонной стяжки ширина цоколя должна совпадать с шириной стены.

Важно помнить, что на цокольном этаже необходимо создание вентиляционных отверстий, препятствующих застою воздуха в помещении. Поэтому следует включить их в план. Их нужно сделать с учетом норм СНиП. В здании стандартного размера число отверстий – 12-14. Опалубка создается из струганных досок или покупается целой.

Высота цоколя

На высоту влияет тип фундамента, назначение этажа, характер грунта. Даже если в доме отсутствует подвал, основание нельзя делать на едином уровне с землей, ведь цоколь должен защищать фасад от контакта с грунтом.

Общая высота цоколя в доме по СНиП – не меньше 2,5 м. По нормативам характеристики следующие:

• Высота перекрытия относительно уровня грунта – около 2 метров;
• Заглубление пола в землю – не больше ½ высоты подвала.

Если цокольный этаж станет применяться как зона для отдыха, высоту нужно делать максимальной.

Высоту цокольного этажа каждый выбирает индивидуально, главное, чтобы она не составляла меньше 2,5 м. В обратном случае вне зависимости от планировки дома с цокольным этажом комфортную комнату создать не удастся.

Параметры

На заглубление здания влияет уровень грунтовых вод. Если они находятся на расстоянии меньше 1 метр от земли, то котлован не следует копать ниже уровня водяного слоя. Надземный участок цокольного этажа понадобится прикрыть насыпным слоем земли, что позволяет создать поднятую площадку вокруг постройки. Этот случай требует значительных финансовых и временных затрат.

Если уровень грунтовых вод высокий, то следует заняться осушением и сделать дренаж вокруг здания. При сезонном увеличении уровня происходит расчет стен и основания на дополнительные нагрузки.

На толщину стен цокольного помещения влияет климат, материал и толщина стен, находящихся выше и уровень грунта. Их размер бывает меньше стен, которые располагаются над землей. Расчет всех параметров при строительстве дома проводится на индивидуальных условиях.

Этапы строительства дома с цокольным этажом

Перед постройкой цоколя в доме стоит четко понимать, зачем он нужен. При его возведении следует учесть дополнительные финансовые затраты и подробно ознакомиться со всеми этапами строительства.

Роем котлован

Есть три типа цокольных этажей: на уровне фундамента, выступающий и заглубленный. В последнем случае земля должна находиться в сухом состоянии. Процесс постройки начинается с котлована, его площадь заранее определяется.

Глубина должна быть приблизительно на 1 метр выше уровня подземных вод. Его определяют по воде в колодце в жару. Начинать строить цокольное помещение лучше летом.

Обустройство дренажной системы

Функционирование дренажной системы влияет не только на цоколь в доме, но и на все здание. Сделать ее достаточно легко. После рытья котлована, стоит убрать мусор, сделать ровным дно и утрамбовать. В его углу следует вырыть яму, куда ставится металлическая бочка. Ее края равны с полом.

Дренажная система

Чтобы дно было ровным, следует засыпать его слоем мелкого песка. Толщина должна составлять не меньше 15 см и не больше 20 см. После повторного выравнивания песка, на поверхность кладется гидроизоляция. На нее кладется арматурная стека, затем происходит заливка бетона.

Между бочкой и полом должны отсутствовать щели, иначе в них будет попадать жидкость. В бочку ставится дренажный насос и система установлена.

Монтаж стен цоколя

Стены в основном возводят кирпичные или из строительных блоков. Песчано-цементная смесь выступает связующим раствором. После выкладывания стен, стоит создать верхнее перекрытие. Для этого применяются бетонные плиты. Их стоит выбирать для проекта кирпичного дома с цокольным этажом из-за значительного уровня прочности.

Вентиляция

Если такое помещение создается для хранения продукции, важна хорошая вентиляция. Иначе в цоколе будет много плесени, что исключает хранение еды.

Вентиляция

С двух сторон цокольного помещения ставится пара вертикальных труб (вытяжная или приточная). Они могут быть сделаны из металла или пластика. Приточная труба нужна для втягивания воздуха снаружи, а вытяжная вытягивает его из цоколя.

Воздушные потоки

Нижний конец приточной трубы находится на уровне приблизительно 20 см от пола. Конец другой трубы располагается противоположной стороне на 30 см от потолка. Благодаря такой системе происходит беспрерывная циркуляция воздуха.

Гидроизоляция

Гидроизоляция требуется сделать в пару слоев. Материалом покрывается горизонтальная и вертикальная часть цоколя и области соприкосновения основания и цоколя с землей.

Гидроизоляция

Для оклеечных работ подойдет толь или рубероид. Обмазочным материалом может стать битумная мастика.

Преимущества и недостатки

Рассмотрим подробнее плюсы и минусы постройки цокольного этажа в современном загородном доме.

Преимущества:

• Экономия пространства. В цокольном помещении удастся создать такие большие комнаты, как спортзал, гардеробные;
• Если цоколь в загородном доме нужно отапливать, полы будут сухие и теплые, поэтому дополнительного утепления не требуется;
• Здание, располагающееся на неровной земле, зрительно выравнивается;
• Для основания не нужно дополнительно утепление и укрепление.

Недостатки:

• Высокая стоимость постройки;
• Требовательность к грунтам. Если воды проходят на небольшом расстоянии от почвы, нужно дополнительное укрепление и гидроизоляция;
• Сложности при проведении коммуникаций. В случае его возведения в доме, где уже проживали без цоколя, появляются проблемы в этой области.

Подведем итоги

Возведение цоколя – отличная возможность осуществить мечту по созданию дополнительных комнат для отдыха и любимых дел. Это не только рациональное использование площади, но и интересное дизайнерское решение.

skedraft.ru
