Комнатный регулятор температуры для газовых котлов,виды,принцип работы,экономия

Тема экономии энергии сейчас актуальна больше всего, тарифы дорожают, а экономить и жить в комфорте хочется всем. Вот и я решил разобраться в вопросе экономии тепловой энергии. С этим мне помог датчик комнатной температуры для газового котла. Казалось бы, небольшая электронная коробочка, но именно благодаря ей, я стал платить на 30% меньше. Давайте разберем все по порядку.

Какие бывают датчики комнатной температуры для газового котла

Проводные – связь котла с контроллером обеспечивается проводным соединением (требует дополнительной установки).

Беспроводные – весь рабочий процесс регулируется при помощи радиосигнала.

В комплект беспроводного термостата входят два блока, один из которых устанавливается возле котла и подключается к его клеммам, а второй устанавливается в помещении, из которого предполагается осуществление контроля работы системы отопления.

Оба блока связаны между собой по радиоканалу. Для удобства использования контрольный блок оснащают мини-клавиатурой и жидкокристаллическим дисплеем.

По выполняемым функциям комнатные термостаты делятся на:

Простые – могут только поддерживать заранее заданную температуру в помещении.

Простые датчики

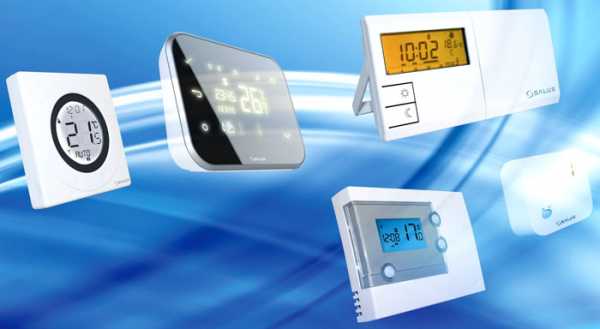

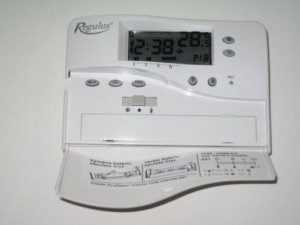

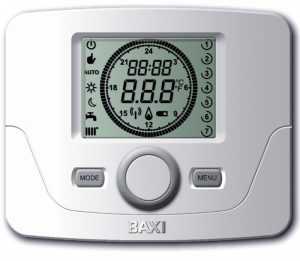

Программируемые – их ещё называют программаторами. Они обладают богатым набор функций: вы можете изменять ряд параметров котла дистанционно, настраивать температурные режимы «день» и «ночь», программировать отопительную систему по дням недели.

программируемые датчики

С встроенной функцией гидростата – они позволяют наблюдать за уровнем влажности в любых помещениях, где есть необходимость контроля микроклимата. Имеют встроенный режим уменьшения и увеличения влажности.

С встроенной функцией гидростата

Самыми востребованными на российском рынке являются термодатчики таких марок, как Siemens, IMIT, Thermolink и Baxi.

Комнатный регулятор температуры для газовых котлов

Для того чтобы не ошибиться в выборе программатора и приобрести подходящую модель, достаточно придерживаться простых советов специалистов:

Особенности выбора

Желательно, чтобы котел и аксессуары к нему были изготовлены одним производителем.
Мощные модели отопительного оборудования можно эксплуатировать с любыми вариантами программаторов.
Перед покупкой стоит рассчитать необходимые технические параметры, иначе велика вероятность простоев оборудования.
При необходимости установки прибора высокого мощностного класса может потребоваться смена проводки, поэтому лучше посоветоваться со специалистом.

Остались сомнения? Всегда можно приобрести дешевую модель с минимальным набором функций и опций. Ее эксплуатация наглядно покажет, насколько целесообразна установка дорогостоящих дополнительных аксессуаров.

Как подключить температурный датчик для газового котла

В котельной устанавливается прибор, принимающий сигнал. Он представляет собой блок с определенными регулировками. Соединяется с газовым клапаном или устройством, контролирующим работу систем газового котла. Так осуществляется подключение беспроводного терморегулятора.

Более простые термостаты сообщаются с системами агрегата напрямую с помощью соединяющих их проводов. Как именно и куда непосредственно присоединять то или иное устройство, подробно описано в прилагаемом к изделию руководстве по эксплуатации.

Принцип работы датчика комнатной температуры газового котла

Беспроводной комнатный термостат для котла отличается простым принципом работы. Пользователю необходимо лишь установить подходящую температуру в помещении, а техника уже сама будет контролировать работу газогорелочного оборудования. Котел будет работать только в том случае, если температура воздуха в доме или квартире будет ниже указанной.

Термостаты, представленные на рынке бытовой техники, имеют различный порог срабатывания. Есть модели, которые способны моментально реагировать на снижение температуры на четверть градуса. Однако большинство термостатов имеют чувствительность, равную одному градусу.

При этом терморегулятор отключает оборудование только в том случае, если температура в помещении достигает уровня чуть выше того, который указал пользователь. Что примечательно, датчик выключает не только горелку, но и циркуляционный насос, тем самым сохраняя его рабочий ресурс.

Зачем нужен датчик температуры

И для кто до сих пор не понял…

По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.

При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.

Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом. Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.

Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды.
Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.

Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива. При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.

Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т.д.

Сколько можно сэкономить?

Поскольку воздух в доме остывает не так быстро, как теплоноситель в системе, число циклов включения и выключения котла сокращается в несколько десятков раз после установки датчика. Без сомнений, такая работа техники заметно продлевает срок ее эксплуатации, а также способствует экономии электроэнергии и топлива. Кроме того, это очень удобно, поскольку вам не нужно вручную настраивать котел каждый раз, когда в доме становится теплее или холоднее. Достаточно однажды задать желаемую комфортную температуру, и она будет поддерживаться в помещении в постоянном режиме.

В большинстве случаев, когда тепло в доме или квартире будет обеспечиваться другими факторами, котел будет отключен. К примеру, помещение может дополнительно нагреваться, если в нем увеличивается количество людей, или тогда, когда солнце обогревает его снаружи. Если ваша квартира расположена между другими квартирами – имеет смысл установить датчик, ведь отчасти ваше жилище будет отапливаться за счет высокой температуры в соседских квартирах.

Говоря об экономии, стоит отметить, что отопительное оборудование, не оснащенное термостатом, расходует около 30% дополнительной энергии. Такой перерасход моментально отражается на семейном бюджете.

Альтернативный «бонус», который получает владелец котла с комнатным датчиком, — гораздо более щадящий режим эксплуатации техники без дополнительного износа. Оборудование прослужит вам гораздо больше, если вы укомплектуете его термостатом.

Таким образом, сделать вывод о целесообразности покупки беспроводного комнатного термостата для котла нетрудно.

Статьи предоставлены ресурсами: prostokotel.ru;mynovostroika.ru;cotlix.com;gidotopleniya.ru

Большое спасибо за информацию!

prof-kirpich.ru

Какие бывают датчики температуры для отопления?

Датчики температуры необходимы для передачи информации о текущем состоянии теплоносителя и о текущей температуре в контролируемых помещениях. Данные с датчиков направляются в контроллер, который обрабатывает полученную информацию и вырабатывает управляющий сигнал для корректировки работы котла отопления.

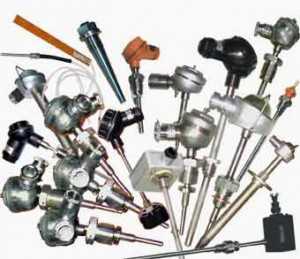

Виды термодатчиков

Все датчики температуры для отопления, которые применяются для контроля текущего состояния контура, разделяются на 2 вида. В принципе полноценный контроль системы отопления обеспечит любой из них, разница в использовании различных конструкторских решений и в способе передачи информации.

Способы передачи информации делятся на такие виды:

проводные датчики;
беспроводные датчики.

Проводные термодатчики для отопления, и это понятно из их названия, передают данные на контроллер через провода, проложенные от датчика к блоку управления котла. Высокотехнологичные беспроводные датчики передают информацию, используя передатчик и приемник радиоволн. Приблизительно так, как работает роутер WiFi.

Термодатчики по способу их размещения делятся на такие виды:

накладные датчики – они крепятся к трубам контура отопления;

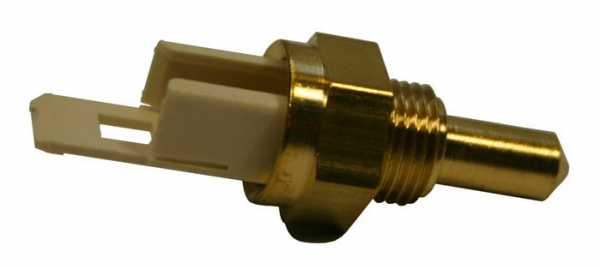

погружные датчики – находятся в постоянном контакте с теплоносителем;
комнатные датчики – располагаются внутри помещений;
внешние датчики – размещаются снаружи обогреваемых помещений.

Сколько нужно термодатчиков для отопления?

Если для обычной схемы отопления применяется только один комнатный датчик температуры для газового котла, то при лучевой коллекторной схеме отопления таких датчиков может быть несколько. В таком случае регулировка температуры происходит для каждого помещения индивидуально. Находящийся в каждой комнате температурный датчик для отопления направляет информацию на контроллер, который через блок управления регулирует независимую подачу теплоносителя от коллектора в нужное помещение для поддержания установленной температуры. Более подробно про автоматику для котлов можно прочитать в нашей статье «Существующая автоматика для котлов отопления».

Визуальный контроль температуры

Для контроля температуры теплоносителя, температуры внутри и снаружи отапливаемого помещения предназначены термодатчики различных типов. Для визуального контроля большинство комнатных термостатов снабжены дисплеями, на которые выводится текущее значение температуры в помещении. В приборах измерения температуры, которые установлены на котлах, также предусмотрена возможность визуального контроля.

Для систем отопления применяются такие виды термометров:

Жидкостные термометры. Применяются для контроля и измерения температуры как внутри помещений, так и снаружи зданий.
В твердотопливных котлах иногда применяется жидкостный термометр для отопления, но в современных агрегатах применяются биметаллические индикаторы температуры.

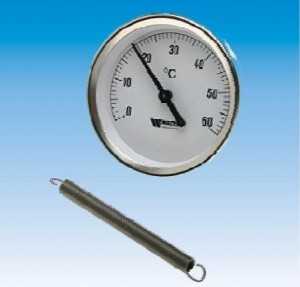

Накладные термометры с биметаллической спиралью. Термометры такого типа имеют низкую точность, но они широко используются как термометр для котла отопления для открытых систем. Он обычно крепится на теплообменники и показывает температуру воды.
Термоэлектрические термометры. Их действие основано на свойствах термопары — вырабатывать ЭДС пропорционально температуре нагрева. Термометры такого типа применяются в современных высокотехнологичных котлах для закрытых систем отопления. В простых энергонезависимых котлах термопара управляет электромагнитным клапаном подачи газа на основную горелку после нагрева ее пламенем запальника.

Неисправности газового котла связанные с датчиками температуры

Причин, которые вызывают отказ или неустойчивую работу газового котла много. В каждом случае нужно разбираться конкретно.

Основные неисправности газовых котлов такие:

котел не запускается;
затухание горелки;
газовый котел не набирает температуру;
котел не отключается.

Могут ли эти неисправности появиться из-за отказа датчиков температуры? Могут, и в процессе поиска причин сбоя датчики температуры, их цепи, передатчик и приемник для беспроводных систем нужно проверить в первую очередь. Нельзя исключить следующие варианты:

Котел выключился и не включается. Одна из вероятных причин отказ или подгорание реле включения датчика температуры. В сложных системах с электронными датчиками и контроллерами чаще всего возникает неисправность в блоке управления.
Неисправность – затухание горелки, может иметь множество причин, но одна из них – сбой датчика температуры, что вызывает выключение основной горелки.
Причиной недостаточного нагрева теплоносителя может быть преждевременное отключение котла вследствие неверной установки температуры или неисправности датчика.
Если залипнет механическое реле датчика температуры, или произойдет сбой в электронном блоке или датчике температуры, то такая неисправность вполне вероятна.

Создать экономичную, надежную и комфортную систему отопления, поддерживать стабильный уровень тепла в доме невозможно без современных датчиков температуры.

Термостаты (более детально о которых можно прочитать здесь) совместно с контроллерами и блоками управления поддерживают постоянный температурный режим, что способствует экономии топлива и уменьшению расходов на отопление. Датчики температуры позволяют полностью автоматизировать процесс управления отоплением и обеспечить ее долговечность и безопасность.

spetsotoplenie.ru

Подключение датчика наружной температуры для газовых котлов

Промышленность выпускает множество различных программаторов, которые управляют работой отопительного оборудования в зависимости от температуры на улице или в помещении. Самыми практичными являются датчики наружной температуры для газовых котлов. Они регулируют работу агрегата в зависимости от условий на улице, что позволяет быстро и четко перестраиваться под погодные изменения.

…

Устройство термодатчика

Комнатный термостат меняет мощность газового котла в зависимости от температуры в помещении, в котором установлен датчик. Однако погода на улице постоянно меняется, в результате пользователю самому приходится перенастраивать термостат после каждого резкого изменения температуры за окном.

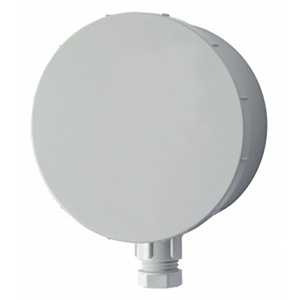

Более прогрессивным устройством является датчик температуры наружного воздуха для газового котла. Он чувствителен к малейшим изменениям погоды, и в зависимости от них меняет температуру теплоносителя. Это дает уличному сенсору значительное преимущество перед комнатными термостатами. Таким образом, агрегат способен долгое время работать без участия пользователя.

Устройство уличного датчика предполагает наличие таких элементов:

датчик;
клеммы для зажима электрокабеля;
кабельная муфта;
пластиковый корпус.

Как правильно установить датчик наружной температуры?

Термодатчики устанавливают на наружной стене дома. При размещении важно выполнять определенные требования:

…

Желательно устанавливать датчик на стене, которая обращена в сторону севера или северо-востока.
На сенсор не должны падать солнечные лучи.
Нельзя прикреплять устройство к поверхности из металла.
Датчик не должен контактировать с источниками тепловой энергии, ветра или холода.
Сенсор должен монтироваться к ровной поверхности с помощью анкерных болтов.

Также существуют правила размещения в зависимости от количества этажей в доме:

Если здание имеет до 3-ех этажей, датчик устанавливают на уровне 2/3 от его высоты.
Если в доме более 3 этажей, рекомендуется размещать устройство между 2-ым и 3-им этажами.

После того как место выбрано, переходят к монтажу уличного датчика. Чтобы получить доступ к крепежным отверстиям, откручивают защитную пластиковую крышку прибора. Затем к датчику подключают два провода. Пробивают перфоратором в стене отверстие под крепеж, затем вкручивают туда дюбель для крепления.

Подключение и настройка датчика уличной температуры

Подключение температурного датчика производят только к отключенному от электроснабжения газовому котлу. Для осуществления данного процесса используют кабель 2*0,5 мм длиной менее 30 м. Его протягивают через отверстие в стене и подключают к к клеммной колодке прибора без соблюдения полярности. Провод изолируют при помощи специальной муфты.

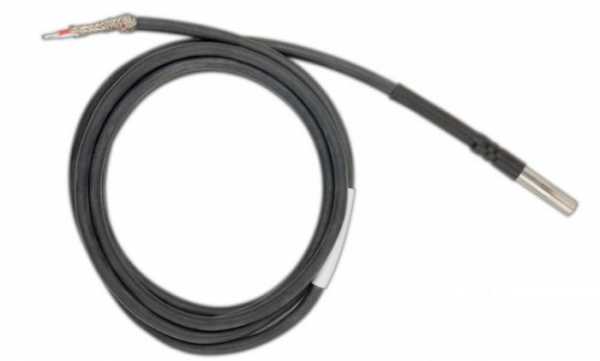

Датчик уличной температуры подключают к электронной плате газового котла. У каждой модели место подключения может отличаться, его определяют по схеме платы управления, которая имеется в инструкции к агрегату.

…

Температуру в комнате можно регулировать в диапазоне 9-30ºС.

Уличный датчик регулирует температуру теплоносителя по методике, где фигурируют такие данные:

T_i – температура воды на выходе из котла;
T_комн– заданное значение комнатной температуры;
T_e– показания датчика уличной температуры;
K– коэффициент изоляции, настроенный параметром P6.

Температура теплоносителя рассчитывается по следующей формуле:

Ti=[( T_комн— T_e)·(K/10)]+ T_комн.

Например, для поддержания температуры в помещении на уровне 23°C при коэффициенте изоляции 10 и температуре на улице -10°C, теплоноситель должен быть нагрет до 56°C.

Самым сложным в этом расчете является подбор коэффициента изоляции, который определяется опытным путем. Его настройка выполняется так:

на газовом котле переводят регулятор температуры ГВС на максимум, а отопление – на минимум;
рукоятку температурного контура переводят в течение 3 секунд 3 раза в сторону увеличения;
на ЖК-дисплее начинает мигать код параметра настройки Р6;
значение коэффициента выбирают, поворачивая регулятор контура отопления;
чтобы увидеть значение выбранного параметра нажимают кнопку reset;
чтобы изменить показатель, следует зажать reset на 2 сек.;
на экране появится заводское значение 20; можно выбрать параметр в диапазоне от 5 до 35;
фиксируют выбранное значение нажатием reset в течение 2 секунд;
чтобы выйти из режима настройки, регулятор отопления 3 раза поворачивают в течение 3 мин.

При выборе коэффициента теплоизоляции следует учитывать, что, чем значение выше, тем хуже утеплено здание.

Чтобы датчики наружной температуры для газовых котлов работали четко и эффективно, важно найти подходящее место для его монтажа и правильно выполнить настройки. Ошибки приведут к тому, что агрегат будет расходовать топливо не экономно или температура в доме не будет поддерживаться на должном уровне.

oteple.com

Датчик температуры для котла: описание, характеристики, принцип работы

Управление современными системами отопления – процесс несложный. Главное в нем – правильно организовать работу автоматики и произвести подключение необходимых принадлежностей. Чтобы не приходилось самостоятельно отслеживать параметры работы оборудования и сопоставлять их с текущим микроклиматом, производители предлагают удобные и функциональные термостаты. Классическое решение такого типа представляет датчик температуры для котла, который выступает своего рода информатором автоматики оборудования. С помощью такого устройства система отопления самостоятельно подстраивается под нужные рабочие параметры.

Общие сведения о датчике

Сам по себе датчик редко рассматривается как составная часть отопительной инфраструктуры. Обычно он включается в базовые комплектации термостатов и реле управления. Как и другие запчасти для котлов, наподобие форсунок, фитингов, горелок и переходников для бойлеров, датчик совмещается с определенными видами оборудования. Конечно, существуют универсальные модели, но их также рекомендуется изначально сопоставлять по характеристикам с целевыми эксплуатируемыми установками.

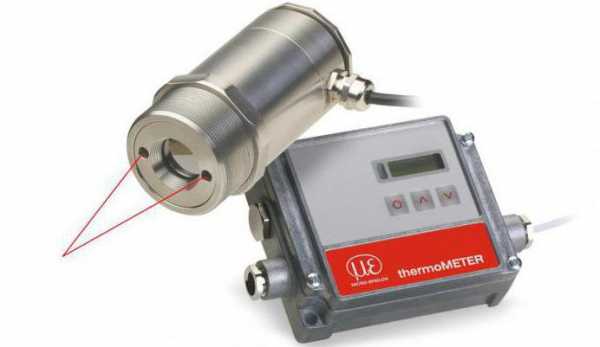

Внешне температурные датчики представляют собой небольшие устройства, которые могут предполагать разные способы крепления к поверхности. При этом желательно предусматривать и средства обеспечения защиты. Особенно если используется датчик наружной температуры для котла, следует подготовить изоляцию от влаги, мороза и механических воздействий.

Принцип работы

Главная задача датчика заключается в определении температурных показателей. Далее полученная информация отправляется в плату термостата, который уже, в зависимости от настроенной пользователем программы, дает команду котельной установке. Температура определяется или по традиционным принципам расширения и сужения активного вещества, в зависимости от характеристик окружающей среды, или же по принципу чувствительности полупроводников. Чаще всего датчик температуры для газового котла работает на принципе электрического сопротивления, позволяющего регистрировать рабочие показания, но также встречаются кремниевые и резистивные устройства. Собственно, с точки зрения бытового назначения принцип определения температурного режима особого значения не имеет, поскольку погрешность датчика все равно будет компенсироваться уже отклонениями в работе котельной станции в диапазоне 1-2 °С.

Виды датчиков

Кроме разделения датчиков по способу определения температуры, также существует классификация по типу взаимодействия с термостатом. В этом плане можно разделить устройства на проводные и беспроводные. Первый вариант имеет преимущество в виде возможности стабильной передачи более точных показаний, а беспроводные модели избавляют пользователя от хлопот в виде прокладки дополнительного кабеля. Кроме того, датчик температуры для котла представлен на рынке в виде уличных и комнатных модификаций.

Уже отмечалось, что наружные устройства требуют более внимательного подхода к защите. По этой причине разработчики датчиков для эксплуатации вне дома наделяют их более прочными, износостойкими и влагозащитными корпусами. К слову, сам по себе внешний датчик температуры для котла целесообразно использовать по той причине, что он даст термостату более полные сведения о состоянии микроклимата, что позволит эффективнее управлять мощностями системы отопления без участия владельца.

Основные характеристики

Основным качеством, определяющим эксплуатационные возможности таких датчиков, является диапазон температур. Простые модели начального уровня обычно поддерживают спектр от 10 до 40°С. Но для работы с производительными котельными установками этого бывает недостаточно. Поэтому беспроигрышным вариантом может стать диапазон от -10 до 70°С.

Что касается размеров, то комнатные датчики температуры для котлов имеют скромные габариты — порядка 2-3 см по длине и ширине. Другое дело, что многофункциональные устройства с несколькими измерительными каналами снабжаются дополнительными блоками. Также в выборе следует учитывать длину кабеля, если речь идет о проводной модели. Существует несколько типоразмеров. Например, те же комнатные датчики, предусматривающие близкий монтаж относительно котла, содержат в комплектации провод до 5 м. Уличные же приборы связываются с котлами проводом длиной выше 10 м. Беспроводные модели, в свою очередь, важно приобретать с учетом наличия возможности такой связи с термостатом по радиоканалу.

Производители

Зачастую производством котельных датчиков занимаются сами разработчики отопительного оборудования. Среди таких компаний можно выделить «Бакси», «Вайсманн», «Веллиант» и т. д. К специализирующимся именно на терморегуляторах производителям можно отнести фирмы «Протерм», «Термо», «Мейбес» и т. д. Эти же производители выпускают аксессуары и запчасти для котлов, среди которых термостаты, шланги, нагревательные элементы, а также элементы автоматики.

Заключение

Оснащение современного котла в базовой комплектации многие пользователи считают излишним. Речь идет о широком наборе функций, предусматривающих возможности произведения сложных настроек оборудования. На этом фоне может показаться неоправданным и обеспечение системы отопления еще одним элементом, для которого требуется даже отдельная линия проводки. Так или иначе, датчик температуры для котла действительно приносит ощутимую пользу. С его помощью автоматика терморегулятора корректно анализирует информацию о местном микроклимате и на основе ее переработки соответствующим образом управляет самим котлом. То есть участие человека, который может допустить ошибку в настройке, практически исключается. От пользователя требуется лишь изначальное определение параметров, в которых должен работать агрегат в тех или иных температурных условиях.

fb.ru

регулятор температуры или нечто более важное?

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Чтобы управлять котлом и всей системой отопления предусмотрены специальные элементы, которые позволяют уменьшить энергозатраты на обогрев, а также помогают создать оптимальный температурный режим и при этом не допустить перегрева помещения. К таким элементам относится терморегулятор для котла отопления. Регулятор температуры позволяет экономить до 20% топливных ресурсов, а за счет чего, мы расскажем в этом обзоре.

Качественный термостат заметно уменьшает расходы на топливное сырье

Содержание статьи

Терморегулятор для котла отопления: регулятор температуры или не только?

Бывает несколько разновидностей котлов. Это газовые, твердотопливные, а также электрические модели. Материал изготовления подобного оборудования чугун или сталь. Контроль и настройка температуры осуществляется при помощи специального термоэлемента. Данное оборудование представляет собой конструкцию из металла. В результате термического расширения меняется положение рычага, который перемещает заслонку. Чтобы горение разрослось, заслонка приоткрывается. В более новых конструкциях монтируются контроллеры, которые могут регулировать воздушные потоки.

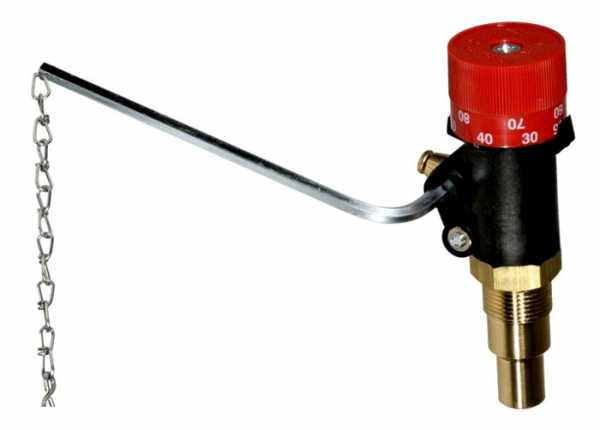

Термостатический регулятор тяги для твердотопливного котла

Чаще всего используются газовые модели, которые бывают одноконтурными и с двумя контурами. Некоторые модели имеют отдельные комнатные терморегуляторы для газового котла для схемы с горячим водоснабжением и контуром на отопление.

Электрические аппараты отличаются большим КПД и несложным подключением. В подобных конструкциях существует защита от перегрева и регулировка температуры. С применением механического таймера производятся разные способы контроля температуры. Чаще агрегат просто включается/выключается при понижении/превышении температуры. Но также возможно задать определенное время включения.

Конструкция электрического агрегата

Полезная информация! Механические устройства обладают круглым циферблатом. Чтобы установить время включения нужно повернуть диск. Подобные приспособления просты в регулировке.

Разновидности регулирующих приборов

Терморегуляторы для котла отопления с опцией регулирования температуры разделяются на несколько видов:

механические модели с одной функцией;
программируемые модели с большим набором вспомогательных настроек.

Беспроводные модели

Также подобные конструкции бывают беспроводными и проводными. Терморегуляторы устанавливаются в выбранное место, подсоединяется датчик температуры и соединяется с управляющим устройством.

Схема конструкции регулирующего прибора

Обратите внимание! К термостатам необходимо обеспечить постоянный доступ воздуха во избежание перегрева. Также рядом не рекомендуется устанавливать электроприборы.

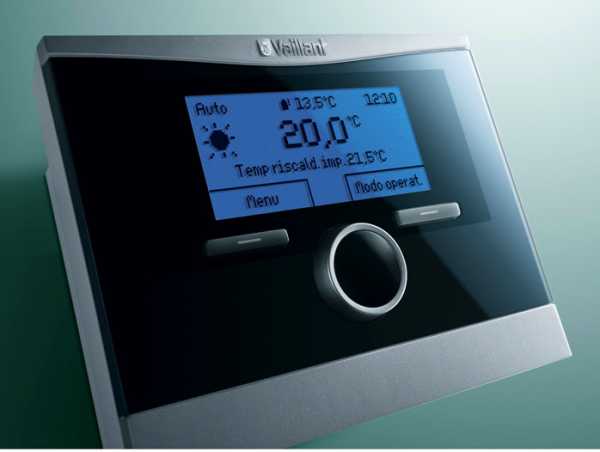

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

Регулятор комнатного типа

Термостат как центральный элемент

Центральный терморегулятор для котла отопления (регулятор температуры) размещается на определенном расстоянии от отопительного агрегата и позволяет отключать и включать оборудование по всему дому.

Схема установки термостатов в отопительной системе

Статья по теме:

Терморегулятор для радиатора отопления. Какую задачу выполняет это устройство и в чем его преимущество? Каков принцип работы и правильный монтаж? Цены также имеют значение. Подробнее в специальной публикации.

Модели прошлых лет соединяются проводами с отопительным агрегатом напрямую, а более современные конструкции отличаются дистанционным управлением. Новейшие приборы монтируются в двухконтурные агрегаты Beretta, Ferroli и АОГВ. Пользуются популярностью комнатные регулирующие механизмы для котлов марки Protherm и Gsm. Они отличаются дилатометрическим механизмом.

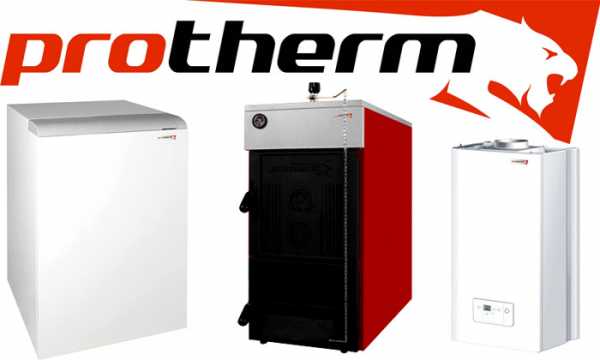

Модели оборудования Protherm

Комнатные устройства останавливают нагрев при возникающей необходимости. Они контролируют температуру воздуха и при падении температурного значения подключают отопление. Самым лучшим местом для микроконтроллера считается спальная комната и гостиная.

Установка контроллера позволит получать точные данные о микроклимате помещения

Полезная информация! Рекомендуемая температура для термостата 20 градусов, а в детской комнате – 21-22 градуса. В ночное время температурное значение может варьироваться от 19 до 21 градуса.

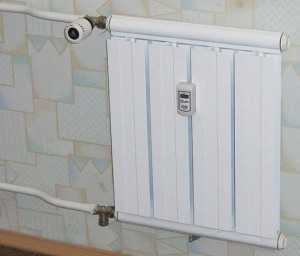

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

Устройство термостатического клапана на примере определенной модели

Выбор датчика температуры для котла отопления

При выборе комнатного датчика температуры для газового котла стоит учитывать, что они делятся на два типа. Это модели без проводов, передающие информацию с помощью механизма передатчика и устройства для приема радиоволн. А также проводные, которые передают данные на контроллер через провода.

Датчик температуры производителя обладает определенными функциями

По способу расположения термодатчики бывают:

накладными, которые монтируются на магистраль;
погружные, которые контактируют с жидкостью;
комнатные устройства размещаются в помещениях;
внешние монтируются снаружи.

Модель погружного механизма

Для стандартной отопительной системы используется один комнатный датчик, а для коллекторной системы лучевого типа можно применить несколько датчиков.

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.

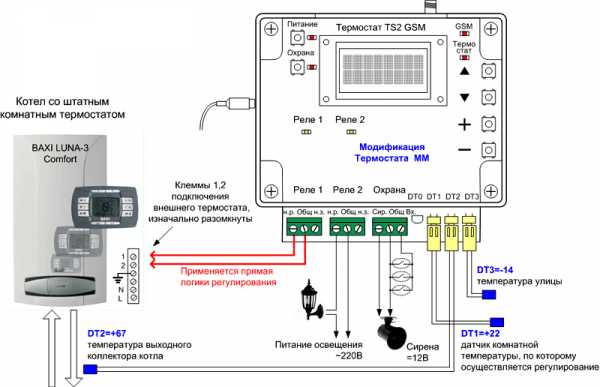

Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Подключение комнатного термостата или программатора котла (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Температурный датчик для котла. Температурный датчик для отопления: виды, назначение, установка, отзывы

Осуществлять контроль работы отопления можно одним из нескольких способов. Для этого используется разное оборудование, а именно:

автоматика для своевременной подпитки;
смесительные узлы;
группы безопасности.

Однако каждая такая разновидность приборов обладает датчиками температуры. О функциональных особенностях и видах этих приборов вы сможете узнать, ознакомившись с информацией ниже. Она особенно будет полезна для тех, кто планирует обустраивать систему отопления.

Назначение температурного датчика

Любая система отопления должна работать под контролем человека. Оператору следует знать, какова температура теплоносителя. Для определения этих показателей требуется для отопления, он позволит следить за расширением объема воды. С помощью него можно наблюдать за текущими данными, предпринимая соответствующие меры, если параметры станут отклоняться от нормы.

Обладает довольно широкой областью использования. Он позволяет визуально просматривать нагрев теплоносителя на отдельных участках, где регистрируются данные на улице и в помещениях. Иногда этот прибор становится частью системы, которая гарантирует автоматическую стабилизацию параметров.

Разновидности температурных датчиков

На этапе важно правильно подобрать тепловой датчик. При этом учитываются характеристики и разновидности прибора. Они классифицируются по месту установки, а расположить прибор можно в системе или на определенном расстоянии, чтобы у устройства была возможность контролировать другие температурные параметры. Последние применяются в тандеме с комнатными термостатами.

Погружной температурный датчик для отопления используется для определения показаний температуры воды в трубах. Устанавливается прибор на одном из участков системы. Ряд моделей котлов на твердом топливе не имеет таких датчиков, поэтому их устанавливают дополнительно. Дистанционный температурный датчик для отопления должен находиться за пределами системы. Его можно подключить к программатору или котлу.

Беспроводные датчики

В последнее время наиболее распространенными стали беспроводные модели, с помощью которых можно получать информацию посредством вспомогательной электроники. Это позволяет монтировать прибор почти в любом месте, даже на улице или в отдельном помещении.

Среди основных характеристик таких датчиков:

погрешность измерений;
наличие батареек;
дальность действия сигнала.

Проводные модели

Если речь идет о простой схеме, то можно воспользоваться проводным датчиком. Сигнал в этом случае будет передаваться к управляющему устройству термометра по проводам. Вероятность ошибки или неправильных данных гораздо меньше по сравнению с беспроводными вариантами. Для того чтобы обеспечить лучшую коммуникацию дистанционных термометров с остальным оборудованием, рекомендуется приобретать модели одного производителя.

Разновидности датчиков по способу снятия показаний

Температурный датчик для отопления может классифицироваться по способу снятия показаний, приборы могут быть:

биметаллическими;
спиртовыми.

Первые из перечисленных конструкций предполагают наличие двух металлических пластин и стрелочного индикатора, пластины выполняются из разных металлов. Одна из них при нагреве деформируется, создавая давление на стрелку. Эта методика отличается высокой точностью, но характеризуется недостатком, выраженным в высокой инертности. Средняя стоимость таких датчиков — от 600 до 900 р.

О спиртовой разновидности

Отопления могут быть спиртовыми. Если проводить их сравнение с вышеописанным, то в данном случае инертность отображения значений почти отсутствует. Во многом принцип работы схож с традиционным термометром. В герметичную колбу помещается спиртосодержащий состав, который расширяется при нагреве. На колбе отметки указывают на значение нагрева воды. Конструкция довольно проста, но для наблюдения за показаниями не очень удобна. Заплатить за спиртовой датчик придется примерно 1900 р.

Перед тем как устанавливать такие датчики температуры для котлов отопления, необходимо ознакомиться с инструкцией. Из нее вы сможете узнать монтажные размеры для подсоединения к патрубку, рекомендации по эксплуатации и граничные температурные значения. Приобретая погружной датчик, вы должны учитывать еще и длину гильзы, она может изменяться от 120 до 160 мм.

Подготовка к установке датчика: сколько приборов потребуется

Датчик температуры для системы отопления потребуется лишь один. Это верно, если речь идет об обычной схеме. А вот если используется коллекторная схема отопления, то датчиков может быть несколько. Регулировка температуры в этом случае для каждой комнаты индивидуальна. Приборы из каждого помещения будут отправлять информацию на контроллер, который с помощью блока управления будет корректировать подачу теплоносителя в нужное помещение для поддержки температуры.

Разновидности терморегуляторов для котла и отзывы о них

Отопления — регулятор температуры, который подразделяется на несколько видов, среди них:

центральный термостат;
терморегулятор для радиатора;
термостат локального назначения;
комнатный термостат.

Центральный термостат, по мнению потребителей, позволяет обеспечить безопасность всей котельной. Его устанавливают совместно с котлом, а с помощью проводов прибор передает информацию. Питается он от электроэнергии, но характеризуется автономностью от котла. Потребители подчеркивают, что центральный термостат необходим для корректировки работы котельного оборудования.

Терморегулятор для котла отопления — регулятор температуры, который может быть комнатным или локальным. С помощью таких устройств, по мнению покупателей, можно настроить температуру в каждой комнате, создавая там свой микроклимат. Прибор должен располагаться рядом с котлом, но в отдалении от дверей и окон, чтобы температурные показатели не оказались искажены.

Как подчеркивают домашние мастера, позв

stroyew.ru

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами

Добрый день!

Меня зовут Марковец Алексей — я отвечаю за техническую поддержку в компании ХОГАРТ.

В сегодняшней статье я хотел бы поговорить о различиях в работе котлов с датчиками уличной температуры и комнатными термостатами, а также о том, как ведёт себя автоматика котлов при работе с подобным оборудованием.

Небольшое предисловие.

Большинство собственников жилья слышали о том, что не лишним будет доукомплектовать свой газовый котел комнатным термостатом или комнатным регулятором с датчиком температуры (забегая вперед, скажу — это совершенно разные устройства и котел работает с ними по-разному).

Все знают, что комнатный термостат является хорошим дополнением к котельному оборудованию. Большинство специалистов приобретают их для экономии газа и, как следствие — экономии денежных средств.

Многие считают, что если в дополнение к котлу и термостату купить датчик уличной температуры, то они получат максимально экономичную систему отопления.
Итак, давайте разберемся в достоверности данных утверждений.

Начнем с определений и отличий:

КОМНАТНЫЙ ТЕРМОСТАТ – устройство, на котором мы устанавливаем уровень нужной нам температуры в комнате (если термостат один, то по его показаниям будет управляться вся система).
При достижении установленной температуры термостат будет размыкать контакты и горелка котла отключится!
Обращаю ваше внимание на то, что обычный термостат НЕ УПРАВЛЯЕТ РАБОТОЙ КОТЛА, он отключает горелку котла полностью.

КОМНАТНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ — имеет встроенный датчик температуры.
На регуляторе, как и на термостате, пользователь устанавливает уровень той температуры, которую он хочет поддерживать в помещении, где стоит регулятор. В отличие от термостата комнатный регулятор не отключает горелку. При изменении температуры в комнате изменяется сопротивление встроенного в регулятор датчика температуры. Плата котла считывает эти изменения и дает команду на модуляцию горелки (уменьшение мощности горелки) либо на ее отключение. У «продвинутых» котлов при подключении комнатного регулятора автоматика сопоставляет скорость изменения температуры воды в контуре отопления и скорость изменения температуры воздуха.
Сопоставляя эти параметры котел «пытается» уменьшить мощность так, чтобы сохранять работу на небольшой мощности поддерживая выставленную на регуляторе температуру в помещении (это идеальная ситуация).

ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ — так же как и комнатный регулятор имеет в своем составе датчик температуры, сопротивление которого меняется в зависимости от температуры воздуха на улице.

Автоматика котла считывает эти изменения и в зависимости от этого устанавливает температуру теплоносителя. Теплопотери помещений бывают разными, поэтому чтобы учесть этот параметр в автоматику котла «зашивают» несколько вариантов работы при одной и той же уличной температуре (так называемые температурные кривые).

Такой подход позволяет настроить автоматику для работы с каждым конкретным помещением.

Теперь немного о самих котлах (говорить будем о газовых, как о наиболее распространенных).

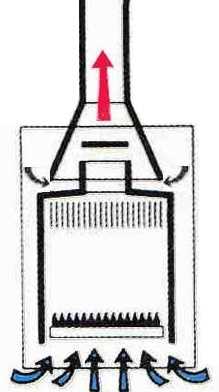

КОТЛЫ С ОТКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — конструктивно это наиболее «древние» представители семейства газовых котлов. Принципиально от своих более современных собратьев они отличаются тем, что количество газа, засасываемого в камеру сгорания, определяется разряжением в ней (конечно диаметр форсунок тоже имеет значение, но этот параметр постоянный). Говоря проще, газа засасывается столько, сколько получается. И качество газовоздушной смеси в этом случае никак не контролируется. Как следствие — расход газа в таких котлах довольно высокий (по сравнению, например, с котлами с закрытой камерой сгорания или с конденсационными котлами). Воздух для горения, при этом, забирается из помещения, где стоит котел.

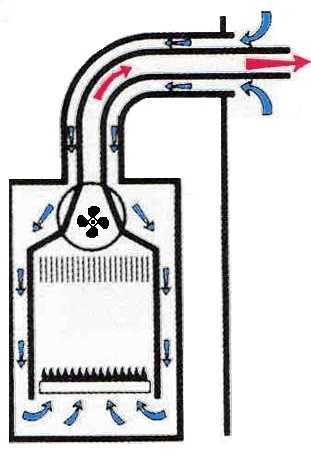

КОТЛЫ С ЗАКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — помимо всего прочего интересны тем, что уровень разряжения в них не зависит от внешних факторов, а определяется работой вентилятора, который чаще всего стоит на выходе из камеры (хотя может стоить и на входе).
За счет стабильного подсоса воздуха такие котлы обеспечивают относительно стабильное качество газовоздушной смеси, а значит, КПД у них будет на пару процентов выше, чем собратьев с открытой камерой, а расход газа немного ниже.

Нюанс: большинство подобных котлов, получая сигнал от комнатного регулятора температуры пытаются снизить мощность — уходят в режим модуляции. Количество газа, поступающего в камеру сгорания, уменьшается, а вот количество воздуха чаще всего остается прежним. Таким образом, качество газовоздушной смеси немного падает. Однако в абсолютном выражении такие котлы все-таки более экономичны, чем аналогичные, но с открытой камерой сгорания.

КОНДЕНСАЦИОННЫЕ КОТЛЫ — на сегодняшний день представляют собой наиболее продвинутую часть отопительного газового оборудования. Как по части внутренних конструктивных элементов (теплообменника, газовой арматуры и пр.), так и по уровню своей автоматики.

Чем отличаются от своих перечисленных собратьев в лучшую сторону?

Самое главное — за счет конструктивных особенностей в таких котлах на протяжении всей их работы в любом режиме (на максимальной, средней, минимальной и любой другой мощности) коэффициент избытка воздуха всегда поддерживается на оптимальном уровне. (для природного газа это величина 1,05 — 1,1)

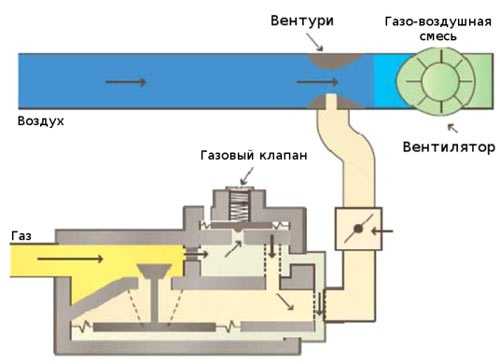

То есть во время модуляции (уменьшении количества газа, подаваемого в камеру сгорания) уменьшается и количество подаваемого воздуха. Таким образом, качество газовоздушной смеси поддерживается на оптимальном уровне.

КОЭФФИЦИЕНТ ИЗБЫТКА ВОЗДУХА — что за величина?

Для сжигания 1 м3 метана необходимо 10 м3 воздуха. Тогда коэффициент избытка воздуха это отношение фактически поданного количества воздуха к необходимому. Таким образом, тем ближе это значение к 1, тем лучше. Для метана (напомню) оптимальное значение этого показателя 1,05 — 1,1.

Теперь про оборудование и датчики.

1). Подключая датчик уличной температуры к котлу, мы экономим газ за счет того, что котел может снижать температуру теплоносителя, учитывая изменения температуры на улице, в том числе и суточные колебания температуры.

2). Подключая механический комнатный термостат вместе с датчиком уличной температуры, будем экономить еще немного. Воздух в помещении остывает довольно медленно. Пока температура воздуха в помещении, где стоит термостат будет выше установленной котел отключит горелку и будет ждать от термостата «разрешения» на ее запуск. Максимальный эффект по части экономии даст установка датчика уличной температуры вместе с программируемым комнатным термостатом (программирование по дням недели и по часам).

Такой вариант позволяет Вам устанавливать сниженную температуру воздуха, когда вас нет дома и подогревать помещение к Вашему приходу. Можно делать то же самое, используя термостаты с выходом в интернет, но это потребует Вашего периодического участия + наличия выхода в интернет (или GSM — хотя этот вариант сейчас уходит в прошлое). Ритм жизни большинства семей достаточно стабилен: утром родители идут на работу, дети в школу или институт (как раз в это время можно снижать температуру воздуха в помещении). Таким образом можно один раз задать программу работы и не возвращаться к этому вопросу.

3). Подключая датчик уличной температуры с комнатным регулятором мы получаем максимальные возможности по части экономии газа. За счет уличного датчика котел будет снижать температуру теплоносителя. Комнатный регулятор со встроенным датчиком температуры даст котлу возможность модулироваться, снижая мощность, но, не отключая при этом горелку (или снизить количество отключений до минимума).

С таким набором оборудования котел будет стремиться поддерживать установленную в помещении температуру, поддерживая свою мощность на минимально-возможном режиме. Такой режим работы оптимален как с точки зрения экономии газа, так и с точки зрения продления срока службы самого оборудования. Наибольшую эффективность данная схема покажет при использовании конденсационного котла.

Небольшое резюме:

если вы хотите экономить на счетах за газ, то датчик уличной температуры или комнатный термостат — это тот МИНИМУМ оборудования, который вам понадобится. Лучше конечно ставить и то, и другое.

если вопрос экономии газа для вас критически важен, то оптимальным выбором будет конденсационный котел с датчиком уличной температуры и программируемым комнатным регулятором (или регуляторами). Особенно это актуально для тех, чье оборудование работает на сжиженном газе.

сложная и продвинутая автоматика будет экономить вам газ, но только в том случае, если ее правильно установили, подключили и настроили. Другими словами — доверять монтаж и настройку такого оборудования соседу, дяде Коле и прочим героям баек на тему «как не надо делать», не стоит.

Если у вас есть вопросы по содержанию статьи, вам требуется консультация по подбору оборудования или у вас просто есть вопросы по тематике «отопление» — обращайтесь в отдел клиентского сервиса компании ХОГАРТ: [email protected] или 8 915 095 47 87.

С уважением, Марковец Алексей.

www.mastergrad.com

РубрикаРазное
