В статье описан самодельный станок с ЧПУ. Главное достоинство данного варианта станка – простой метод подключения шаговых двигателей к компьютеру через порт LPT.

Механическая часть

Станина
Станина нашего станка сделана из пластмассы толщиной 11-12мм. Материал не критичен, можно использовать алюминий, органическое стекло фанеру и любой другой доступный материал. Основные детали каркаса прикрепляются с помощью саморезов, при желании можно дополнительно оформить места креплений клеем, если используете древесину, то можно использовать клей ПВА.

Суппорта и направляющие
В качестве направляющих использованы стальные прутки с диаметром 12мм, длина 200мм (на ось Z 90мм), две штуки на ось. Суппорта изготавливаются из текстолита размерами  25Х100Х45. Текстолит имеет три сквозных отверстия, два из них для направляющих и одно для гайки. Направляющие части крепятся винтами М6. Суппорты Х и У в верхней части имеют 4 резьбовых отверстия для крепления стола и узла оси Z.

Суппорт Z
Направляющие оси Z крепятся к суппорту Х через стальную пластину, которая является переходной, размеры пластины 45х100х4.

Шаговые двигатели устанавливаются на крепежи, которые можно изготовить из листовой стали с толщиной 2-3мм. Винт нужно соединить с осью шагового двигателя при помощи гибкого вала, в качестве которого может быть использован резиновый шланг. При использовании жесткого вала, система будет работать не точно. Гайку делают из латуни, которую вклеивают в суппорт.

Сборка
Сборка самодельного ЧПУ станка, осуществляется в следующей последовательности:

  • Для начала нужно установить в суппорта все направляющие компоненты и прикрутить их к боковинам, которые вначале не установлены на основание.
  • Суппорт передвигаем по направляющим до тех пор, пока не добьемся плавного хода.
  • Затягиваем болты, фиксируя направляющие части.
  • К основанию крепим суппорт, узел направляющие и боковину, для крепления используем саморезы.
  • Собираем узел Z и вместе с переходной пластиной прикрепляем его к суппорту X.
  • Далее устанавливаем ходовые винты вместе с муфтами.
  • Устанавливаем шаговые двигатели, соединяя ротор двигателя и винт муфтой. Обращаем строгое внимание на то, чтобы ходовые винты вращались плавно.

Рекомендации по сборке станка:
Гайки можно изготовить также из чугуна, использовать другие материалы не стоит, винты можно купить в любом строительном магазине и обрезать под свои нужды.  При использовании винтов с резьбой М6х1, длина гайки будет 10 мм.

Чертежи станка.rar

Переходим ко второй части сборки ЧПУ станка своими руками, а именно к электронике.

Электроника

Блок питания
В качестве источника питания был использован блок на 12Вольт 3А. Блок предназначен для питания шаговых двигателей. Еще один источник напряжения на 5Вольт и с током 0.3А был использован для запитки микросхем контролера. Источник питания зависит от мощности шаговых двигателей.

Приведем расчет блока питания.  Расчет прост — 3х2х1=6А, где 3 — количество используемых шаговых двигателей, 2 — число запитанных обмоток, 1 — ток в Амперах.

Контролер управления
Управляющий контроллер был собран всего на 3-х микросхемах серии 555TM7. Контроллер не требует прошивки и имеет достаточно простую принципиальную схему, благодаря этому, данный ЧПУ станок своими руками может сделать человек не особо разбирающийся в электронике.

Описание и назначение выводов разъема порта LPT.

 Выв. Название Направление Описание
 1 STROBE ввод и вывод Устанавливается PC после завершения каждой передачи данных
 2..9 DO-D7 вывод Вывод
 10 АСК ввод Устанавливается в «0» внешним устройством после приема байта
 11 BUSY ввод Устройство показывает, что оно занято, путем установки этой линии в «1»
 12 Paper out ввод Для принтеров
 13 Select ввод Устройство показывает, что оно готово, путем установки на этой линии «1 »
 14 Autofeed
 15 Error ввод Индицирует об ошибке
 16 Initialize ввод и вывод
 17 Select In ввод и вывод
 18..25 Ground    GND GND Общий провод

Для эксперимента был использован шаговый двигатель от старого 5,25-дюймов. В схеме 7 бит не используется т.к. применено 3 двигателя. На него можно повесить ключ включение главного двигателя (фреза или сверло).

Драйвер для шаговых двигателей

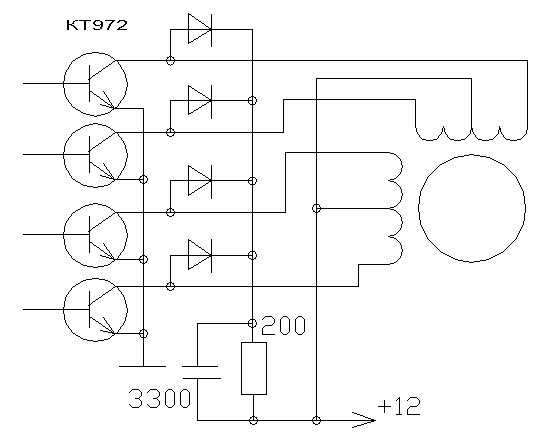

Для управления шаговым двигателем используется драйвер, который из себя представляет усилитель с 4-я каналами. Конструкция реализована всего на 4-х транзисторах типа КТ917.

Применять можно и серийные микросхемы, к примеру — ULN 2004 (9 ключей) с током 0,5-0.6А.

Для управления используется программа vri-cnc. Подробное описание и инструкция по использованию программы находится на официальном сайте.

Собрав данный ЧПУ станок своими руками, вы станете обладателем машины способной выполнять механическую обработку (сверление, фрезерование) пластмасс. Гравировку по стали. Также самодельный станок с ЧПУ может использоваться как графопостроитель, на нем можно рисовать и сверлить печатные платы.

По материалам сайта: vri-cnc.ru

all-he.ru

Домашний ЧПУ станок своими руками (13 фото) . Чёрт побери

По многочисленным просьбам представяю здесь свой станок с ЧПУ. Постараюсь ответить на частые вопросы о цене основных компонентов механики и электрики. Возможно кому-то статья поможет решиться на постройку своего ЧПУ.


Смотреть все фото в галерее

От идеи до готового станка прошло около пяти лет. За это время был построен маленький координатный стол с моторами от 5ти дюймовых флоппиков, для тестирования софта и компонентов электрики.
Были рассмотренны разные варианты конструкции, от совсем уже самопальных решений вроде направляющих для мебели или из уголков, ремней для приводов и так далее было решено отказаться, но в тоже время не выходить за скромные рамки бюджета.

Станок строился для помощи в моем основном хобби — авиамоделизме, то есть для бальзы, фанеры, дерева, потолочки, оргстекла и текстолита. Грызть металл он и не обязан, хотя 1-2мм алюминия проблемы вызвать не должны.

Рабочей объем составляет 400ммх550ммх75мм. Есть возможность обрабатывать длинные штуки в несколько приемов, свешивая их спереди и сзади.

Для создания станка был освоен Autodesk Inventor. На 3Д показан в итоге забракованный вариант — по оси У был недостаток жесткости.

С развитием хобби-3Д печати, цена на направляющие, винтовые валы, подшипники и шаговые двигатели сильно упала. Почти все приобреталось на Алиэкспрессе. Что бы не превращать статью в рекламу Али ссылок давать не буду. Покупалось все это добро постепенно, втечении без малого года, выискивались лучшие предложения, кое что не прошло проверку и было заказано вновь.

И так механика:
Направляющие оси Х: две круглые штанги WSC S16 ( 16мм ) длинной 650мм и два линейных подшипника SCS16LUU цена около 35$

Направляющие оси Y: две рельсы SBR12 ( 12мм ) длинной 500мм и 4 линейных подшипника SBR12UU цена около 30$ На осях Х и У есть возможность выбора люфта.

Направляющие оси Z: две круглые штанги WSC S10 (10мм) и 4 линейных подшипника SCS10UU цена около 20$

Подача на всех осях осуществляется с помощью винтовых валов Т8 (8мм) с шагом 2мм и бронзовых гаек, люфт которых выбран с помощью пружины. Не ШВП. Цена около 30$ за все три. В последнее время у китайцев появились и доступные валы ШВП, замена валов стоит первым пунктом в списке тюнинга.

Мелочи вроде опорных подшипников ( KLF08 ), гибких муфт для посадки двигателей на вал и цепей для кабеля пусть еще 15$. Моторы мне покупать не пришлось, у меня они уже были, б.у. от автомата для пипетирования.
Посадочные места сделаны под типоразмер Nema23, три штуки с Алиэкспресса не самого плохого качества — это около 50$

Станок выполнен из 12мм листового алюминия, резкой лазером. Все отверстия так же были намечены лазером и позже высверлены на станке. Фрезеровочных работ почти не потребовалось, отфрезерованы только торцы пластины оси У с рельсами и посадочные места деталей оси Z.

Думаю подобная конструкция из 12-16мм буковой фанеры будет работать не хуже. Окна облегчения можно и не делать .

Неподвижный опорный подшипник вала Х

Почти вся электрика станка, кроме питания, располагается внутри. Это три драйвера для шаговых двигателей и сам ЧПУ контроллер для УСБ. Драйверы бывают от 9$ за штуку, я потратил на них около 50$. Родные радиаторы драйверов были выброшены, для экономии места. Драйверы привинчены к алюминевой пластине.
Питание станка состоит из двух источников на 24 Вольт /12 Ампер каждый соединенных последовательно. Полученные 48 Вольт нужны для фрезерного шпинделя, 24 Вольт для питания шаговых моторов.

Плата ЧПУ контроллера, ищется по запросу «CNC USB Mach4», стоит от 35$. В комплекте китаец кладет диск с инструкциями и лицензией для софта Масн3. Работает отлично и просто настраивается, нареканий за 2 года эксплуатации нет. Софт Mach4 может немного и устарел, но работает на ура.

Возможна замена на новые контроллеры на основе Arduino.

Рабочая поверхность — пластина из буковой фанеры толщиной 12мм. Сначала была просто гладкая пластина на которую я приколачивал заготовки кнопками или гвоздиками, но это было не дело. Позже станок сам насверлил в своей плите отверстий с шагом 50х50мм, а я ввинтил туда мебельные цилиндрики с внутренней резьбой М5. Этого более чем достаточно, профильная пластина с пазами выйдет по цене дороже раза в три чем весь этот станок.
Палки спереди торчат, потому что жалко обрезать длинные направляющие, может быть позже построю более длинный станок.

Китайский шпиндель на 400 Ватт — мотор постоянного тока на 48 вольт и 13500 оборотов. Шел в комплекте с держателем и цангой для инструмента ER11. Цанга для 3мм, остальные докупал отдельно. Люфта нет, концентричность хорошая, пашет уже два года. Для моих целей его более чем достаточно. Цена от 50$. Честно говоря инстумент больше 4 мм использовать не приходилось пока.

Итого 280 баксов плюс труд, плюс мелочь на шурупы, гайки и кабель — получился вполне рабочий и годный станок. Практическая точность 0.1мм. Максимальная скорость подачи 1000 мм/мин, но в реальности больше 500мм-600мм подача и не используется. Наверное нужен более оборотистый шпиндель. На нем я пилил доски толщиной 18мм, оргстекло толщиной 10мм, фанеру 12мм, делал украшения из березовой сувели (капа), гравировал различные материалы. Точности вполне хватает чтобы изготавливать деревянные шестеренки для часов.

Спасибо за внимание.

Вот мой ютуб-канал с поделками изготовленными на этом станке:
https://www.youtube.com/user/ingwilhelm/

chert-poberi.ru

Как сделать станок чпу своими руками


ЧПУ из принтера своими руками: детали, сборка, чертежи

Из бросовых деталей и материалов, найденных на свалке, можно сделать прекрасный, рабочий станок с ЧПУ. Основной устройства будет старый принтер с шаговым электродвигателем. Самодельное устройство справится с изготовлением рекламной продукции, сувениров и других приятных мелочей.

Возможности самодельного станка с ЧПУ

  • Размеры рабочей поверхности: 16 х 24 х 7 см.
  • Материалы обработки: текстолит не толще 3 мм, фанера не толще 15 мм, любые виды пластика, древесины.
  • Гравировка: дерево, пластики, мягкие металлы.
  • Обработка осуществляется со скоростью 2 миллиметра в секунду.

Хотя станок с ЧПУ совсем небольшой и работает на слабеньком двигателе, он подойдет для любительских и профессиональных задач. А теперь разберемся, какие материалы и инструменты понадобятся, чтобы его сделать своими руками.

Детали и инструменты

Основа самодельного ЧПУ станка — принтер. Предпочтительнее всего взять матричный любой марки (HP, Epson, Xerox, Ricoh, Canon). Двигатели от принтеров легко устанавливаются своими руками, долговечны, тихо работают.

Перед тем, как покупать с рук старое устройство, необходимо посмотреть в инструкции параметры мотора и другие детали конструкции. Некоторые умельцы приспосабливают в дело шаговые моторы от сканеров.

Кроме этого нужны детали:

  • фанера для корпуса №15;
  • дюралевые уголки 20 мм;
  • саморезы;
  • три подшипника 608;
  • несколько болтов М8 длиной 25 мм;
  • строительная шпилька М8;
  • резиновый шланг;
  • 2 гайки М8;
  • дремель;
  • 4 линейных подшипника;
  • кронштейн для досок 80;
  • клей ПВА.

Инструменты:

  • ножовка;
  • отвертка;
  • электродрель;
  • плоскогубцы;
  • тиски;
  • напильник;
  • бокорезы.

Сборка станка с ЧПУ

  1. Из фанеры своими руками выпиливаем два квадрата размерами 370 х 370 мм для боковых стенок, один 340 х 370 мм для задней и один 90 х 340 мм для передней стенки.
  2. Стенки станка с ЧПУ своими руками скрепляются саморезами через заранее проделанные дрелью отверстия с расстоянием до края 6 мм.
  3. Направляющие по Y-оси — уголки из дюраля. Чтобы прикрепить их к боковым стенкам в 30 мм от дна корпуса делается шпунт 2 мм. Благодаря шпунту направляющие устанавливаются ровно и не перекашиваются. Уголки прикручиваются сквозь центральную поверхность саморезами. Длина направляющих составляет 340 мм. Такие направляющие служат до 350 часов работы, после чего необходимо поменять их.
  4. Рабочая поверхность выполняется из уголков 140 мм длиной. Снизу на болты крепится один подшипник 608, сверху два. Важно выдержать соосность, чтобы столешница перемещалась без напряжения и перекосов.
  5. В 50 мм от дна проделывается выход для двигателя Y-оси диаметром 22 миллиметра. Для подшипника опоры винта хода в передней стенке просверливается отверстие 7 миллиметров.
  6. Винт хода сделаем своими руками из припасенной строительной шпильки, с мотором он взаимодействует посредством самодельной муфты (подробно об изготовлении ниже).
  7. В удлиненной гайке М8 проделываются винтовые отверстия поперечником 2,5 миллиметра с резьбой М3. На нее гайка закрутится на ось.
  8. Х-ось сделаем из направляющих из стали, которые найдутся в корпусе принтера. Там же берутся и каретки, которые надевают на оси.
  9. С изготовлением Z-оси придется повозиться. Ее основание делается из фанеры №6. Направляющие поперечником 8 мм изымаем из принтера. Фанерные элементы фиксируются между собой клеем ПВА, в которые на эпоксидную смолу вклеиваются подшипники линейные или снять с кареток втулки. Сделаем еще одну ходовую гайку по уже известному алгоритму.
  10. Вместо шпинделя в станке с ЧПУ будет установлен дремель с держателем из кронштейна для доски. Снизу проделывается отверстие поперечником 19 миллиметров для выхода дремеля. Фиксируется кронштейн на саморезы к основанию Z-оси в заранее подготовленные отверстия.
  11. Опоры для каретки Z-оси делается из фанеры: основание 15 х 9 см, нижняя и верхняя стороны 9 х 5 см. Посередине верхушки делается отверстие для подшипника опоры. Под направляющие также просверливаются выходы.
  12. Итоговый шаг — сборка Z-оси с кронштейном дремеля и монтаж в корпус станка.
направляющие станка с ЧПУ держатель для осей Z кронштейн для Z-оси каретка Z-оси
Изготовление муфты
муфта из резинового шланга и фланцев

Муфта гасит вибрацию, идущую от винта хода. Это позволяет сберечь подшипники шагового электромотора и продлить ему жизнь. Кроме этого, самодельная муфта нивелирует несоответствие осей винта хода и мотора.

Самый удобный и простой вариант изготовления муфты своими руками — это с помощью прочного резинового шланга. Подбирается шланг с поперечником внутри равным диаметру оси мотора. Надеваем конец шланга на шкив мотора и приклеиваем или крепим муфтой. Другой конец шланга также крепим к винту хода. Как правило, диаметр винта больше, чем внутренний поперечник шланга. Но благодаря толстым стенкам его можно немного рассверлить. Облегчает работу жидкое мыло, которое не позволяет сверлу вязнуть в резине.

Второй способ чуть более сложный: вместо резинового шланга своими руками берем газовый с резиновой оплеткой. Оплетку можно аккуратно припаять на фланцы, в которые будут вставляться ходовой винт и шкив мотора.

И самый практичный вариант: установить фланцы на резиновую трубку высокого давления. Таким способом можно очень крепко зафиксировать все необходимые устройства, самодельная муфта отлично гасит вибрацию. Сделать фланцы можно на токарном станке с ЧПУ или заказать в мастерской.

Электронная начинка станка из принтера

Плату ЧПУ самодельным станком сделаем из деталей микросхем принтеров. Можно приобрести уже готовую плату и сэкономить много времени.

Видеоролики демонстрируют разные самодельные конструкции станков с деталями из принтера, которые можно сделать своими руками:

stanokgid.ru

Требования и конструктивные особенности к станкам CNC при самостоятельном изготовлении

Применение числового программного управления в станкостроении значительно расширило функциональные возможности оборудования. Это положительным образом сказалось на увеличении скорости выполнения операций, а также их точности. CNC блоки также можно устанавливать в самодельные станки. Но для этого необходимо детально ознакомиться со спецификой их конструкции.

Общие требования к станкам
