Датчики температуры на батареи отопления – Терморегулятор для радиатора отопления: виды, установка

Содержание

Принцип работы и виды счетчиков тепла на батарею

Постоянно растущие тарифы на отопление заставляют владельцев квартир искать пути экономии расходов на тепло. Одним из них является установка теплосчетчика. Благодаря ему владелец квартиры может платить только за то тепло, которое поступило в его квартиру. Коммунальные предприятия все же увеличат платеж на некоторую сумму, которая будет являться компенсацией за тепло, использованное для обогрева лестниц и коридоров дома. Однако в любом случае счетчик тепла уменьшит сумму в квитанции.

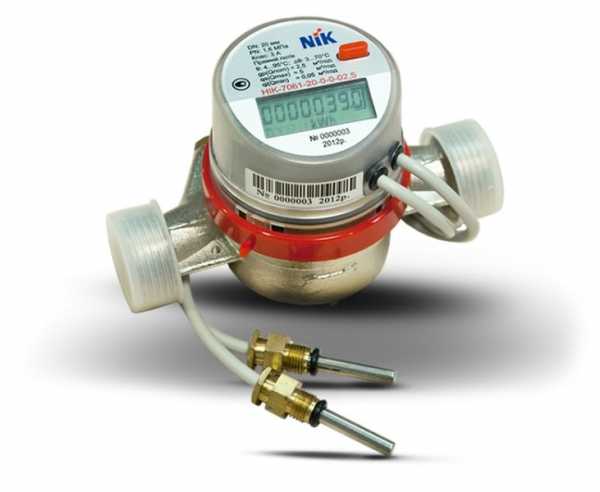

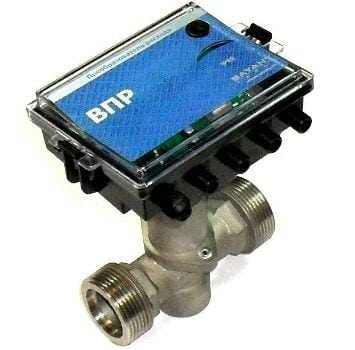

Что представляет собой счетчик тепла

Теплосчетчиком является набор устройств, которые высчитывают количество использованной тепловой энергии, учитывая количество поданного теплоносителя и изменение его температуры.

Любой прибор включает:

  1. Датчики температуры.
  2. Счетчик количества воды, а точнее теплоносителя, прошедшего через трубы и радиаторы квартиры.
  3. Вычислитель. Анализирует данные вышеуказанных элементов и определяет количество потребленного тепла. Часто его сочетают со счетчиком теплоносителя. Он всегда работает на электрической энергии. Подключать его к электросети не надо, ведь в нем есть литиевые батарейки. Они рассчитаны на 7-10-летнюю работу.

Всегда используются два датчика. Один размещают на входе квартирной системы отопления, другой – на выходе. Счетчик можно устанавливать как на входе, так и на выходе.

Проще всего использовать теплосчетчик в домах, в которых есть горизонтальная разводка трубопроводов.

Такая разводка предусматривает подключение всех радиаторов квартиры к одной трубе. Благодаря этому легко посчитать количество теплоносителя и уровень его охлаждения. В таких ситуациях счетчик тепла представляет собой два датчика и основное устройство.

Более сложной является ситуация с вертикальной разводкой трубопроводов. Она предусматривает подключение радиаторов квартиры к различным вертикальным стойкам. Согласно законодательным нормам устанавливать теплосчетчик в домах с такой разводкой нельзя, ведь с технической точки зрения это практически невозможно. Кроме этого, возникают огромные сложности: на каждую батарею надо устанавливать два датчика тепла и отдельный счетчик. То есть теплосчетчик будет набором большого количества датчиков и измерительных устройств. Дополнительная проблема заключается в том, что для определения общего количества тепла нужно суммировать показатели с каждого счетчика.

Принцип работы

Теплосчетчик всегда определяет и использует два показателя:

  1. Количество пройденного по трубам теплоносителя.
  2. Изменение температуры теплоносителя при прохождении по всем радиаторам квартиры. Его определяют два датчика.

Объединяя эти данные, он определяет общее количество поступившего в квартиру тепла. Вычет производится по формуле: Q = c*m*(t1-t2), где

  • с является удельной теплоемкостью теплоносителя (поскольку в его роли часто выступает вода, то этот показатель является неизменным и равняется 4,187 кДж/кг*С°),
  • m представляет собой массу воды или другой нагретой жидкости,
  • t1 и t2 являются уровнями температуры воды, проходящей через подающую и обратную трубу соответственно. Единицей измерения температуры является С°.

Единицей измерения конечной цифры является Гкал (гигакаллория).

Вычислитель получает все данные от датчиков температуры и счетчика, проводит расчеты и конечную цифру фиксирует в архиве. Увидеть сохраненные результаты можно на экране устройства или на обычном оптическом интерфейсе.


Виды счетчиков тепла

Теплосчетчик на батарею всегда классифицируют по устройству, которое измеряет количество горячей воды. Датчики температуры везде одинаковые.

Наиболее часто устанавливают такие виды счетных устройств:

  1. Механические.
  2. Электромагнитные.
  3. Ультразвуковые.
  4. Вихревые.

Механические устройства

Главным их элементом является деталь, которая может вращаться при прохождении теплоносителя через счетчик. При этом один ее оборот соответствует определенному количеству пройденной воды. Устройство вычисляет количество оборотов и определяет объем использованного теплоносителя. Конечные цифры передаются вычислителю.

Вращающаяся деталь бывает разной, и поэтому компании производят несколько  классов механического прибора учета воды. Чаще всего в теплосетях используют крыльчатые и турбинные счетчики. В первых деталь вращения представляет собой крыльчатку, которая размещена так, что ее ось перпендикулярна потоку воды. В турбинных устройствах находится турбина. Производители размещают ее так, что ее ось и поток теплоносителя параллельны.

Преимущества механических устройств:

  1. Простое строение и надежная конструкция.
  2. Отсутствие необходимости во внешней электроэнергии.
  3. Стабильность показателей.
  4. Обслуживание и монтаж очень просты. Во время второго процесса перед устройством нужно устанавливать сетчатый фильтр грубой очистки. Иначе точность прибора упадет.
  5. Возможность установки в любом положении.

Минусы:

  1. Меньший, чем у конкурентов срок годности.
  2. Сильно изнашиваются выступающие части.
  3. Невысокая чувствительность к малому количеству энергоносителя.

Ультразвуковые приборы

Такие теплосчетчики на батарею определяют объем потребленного теплоносителя благодаря ультразвуку. Основная их часть представляет собой трубу, через которую протекает вода, и на концах которой размещаются приемник и излучатель ультразвука. Во время протекания нагретой жидкости через трубу излучатель создает ультразвук, а приемник его улавливает.

Прохождение ультразвука через теплоноситель длится некоторое время. На него влияет скорость воды. Чем она больше, тем большим становится время прохождения ультразвукового сигнала. Устройство определяет задержку сигнала и вычисляет использованный объем носителя тепла. Измерения точны, когда вода чистая. Если есть много примесей и даже воздушных пузырьков, на экране высвечивается цифра с очень сильным отклонением. Также на точность измерений влияют отложения накипи.

На батарею можно поставить такие разновидности ультразвукового теплосчетчика:

  1. Частотное устройство.
  2. Временное.
  3. Доплеровское
  4. Корреляционное.

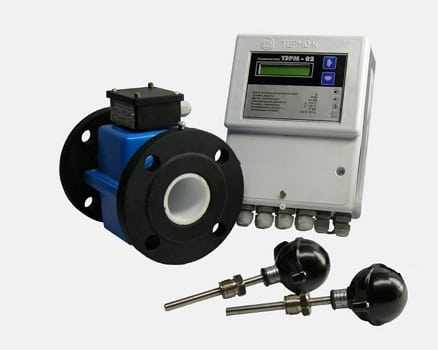

Электромагнитные теплосчетчики

Эти устройства определяют объем теплоносителя, создавая магнитное поле. При прохождении воды через это поле в ней появляется электрический ток. В это же время аппарат определяет напряжение тока, которое тесно связано со скоростью нагретой воды. Чем больше скорость, тем большим становится напряжение. Зная скорость потока, устройство легко определяет объем жидкости.

Напряжение определяется благодаря двум электродам. Они размещены на противоположных концах магнитного поля.

Электромагнитный счетчик можно установить на любую батарею системы с горизонтальной разводкой трубопроводов.

Особенности этих устройств:

  1. Очень высокий уровень точности.
  2. Высокая чувствительность к качеству монтажа. В устройстве возникает ток с малой силой. Чтобы этот показатель соответствовал установленным производителем нормам, нужно сделать качественное соединение проводов, устранить возможность появления внешнего магнитного поля и дополнительного сопротивления в местах скрепления проводов. Иначе погрешность конечных показателей будет высокой.
  3. Чувствительность к качеству теплоносителя. Если вода богата на соединения железа, то конечные цифры становятся завышенными.

Вихревые устройства

Эти теплосчетчики имеют такую конструкцию, в которой образуются вихри теплоносителя. Они появляются благодаря специальному препятствию. Каждый образованный вихрь имеет свою частоту. Она пропорциональна скорости потока. Благодаря магнитному полю или ультразвуку устройство определяет частоту вихреобразования и высчитывает объем теплоносителя.

Преимущества этих теплосчетчиков:

  1. Простая конструкция и малая цена.
  2. Возможность монтажа на горизонтальные и вертикальные отрезки трубопровода.
  3. Малый износ.
  4. Малая потребность в электроэнергии.

Недостатки:

  1. Наличие погрешности показателей тогда, когда в теплоносителе есть большие загрязняющие частицы, воздух, или когда изменяются параметры потока.
  2. Малый рабочий диапазон.
  3. Чувствительность к вибрациям.
  4. Необходимость для установки длинного прямолинейного отрезка трубопровода.

Нюансы использования счетчиков

Различные типы устройств показывают полученные показатели в разных единицах. Они могут определять тепловую энергию в таких величинах:

  1. Гкал (гигакалория).
  2. кВт/ч (киловатт/час).
  3. мВт (мегаватт).
  4. ГДж (гигаджоуль).

Коммунальные предприятия вычисляют тепло в Гкал. Поэтому во время снятия показаний счетчика нужно обращать внимание на физическую величину, а при нежелании постоянно переводить одни величины в другие, следует искать устройства, которые вычисляют тепло в Гкал.

Сами счетчики позволяют определять поступившее в квартиру количество тепла. Частично они уменьшат расходы на отопление. Однако для дополнительной экономии рекомендуется установить на батареи регулирующие вентили. Это позволить оптимизировать отопление и при чрезмерно продуктивной работе системы уменьшить нагрев своей квартиры. Не рекомендуется полностью перекрывать радиаторы, поскольку на теплосчетчике должны светиться хотя бы минимальные значения.

poluchi-teplo.ru

Регулятор температуры отопления для радиатора

Содержание:

1. Необходимость установки терморегуляторов
2. Установка температурных регуляторов в домах многоквартирного типа
3. Монтаж регуляторов температуры в частных домах
4. Температурные датчики для радиаторов

Как известно, для того, чтобы качественно отопить любое помещение, требуется правильно отрегулировать температурные показатели, чтобы нагрев соответствовал оптимально комфортным условиям и обеспечивал благоприятный микроклимат в жилище. Поэтому следует более подробно рассмотреть особенности такого прибора, как регулятор температуры для радиатора отопления, который призван выполнять все эти функции. Кроме того, следует разобраться с тем, как регулировать температуру батареи отопления в различных постройках, включая частные и многоквартирные дома.

Необходимость установки терморегуляторов


Подобные механизмы применяются для следующих целей:
  • экономия производимого отоплением тепла;
  • поддержание комфортного показателя температуры в жилище.

Многие хозяева для решения второй задачи до сих пор пользуются традиционными способами, например, накрывают радиаторы покрывалом или открывают окна для проветривания. Однако гораздо более современным решением будет установка такого прибора, как регулятор температуры отопления, влияющий на расход теплоносителя в отопительной системе и способный функционировать как в ручном, так и в автоматическом режиме.

Очень важно помнить, что при монтаже терморегулятора для радиатора отопления крайне необходимо наличие специальной перемычки, расположенной непосредственно перед прибором отопления. Если ее не будет, то расход теплоносителя не получится регулировать через радиатор, так как делать это придется через общий стояк.
Говоря об экономии, этот фактор является актуальным для тех хозяев, жилое помещение которых оборудовано автономной отопительной системой, а также для служб жилищно-коммунального хозяйства, использующих приборы учета для оплаты тепла, поступающего от его производителей.

Установка температурных регуляторов в домах многоквартирного типа


Чтобы установить регулятор температуры радиатора батарей отопления в многоквартирном доме, необходимо разобраться с тем, что представляет собой учет тепла в такой конструкции.

Трубопроводы подачи и отдачи оснащены специальными подпорными шайбами, перед и после каждой из которых располагаются регулирующие давление датчики. Благодаря тому, что диаметр этих датчиков известен, появляется возможность рассчитать расход теплоносителя, циркулирующего через датчики. Как результат, разница, полученная между расходом воды в трубопроводах подачи и отдачи, будет отображать объем израсходованной жильцами воды.

Контроль температуры теплоносителя в системе отопления на обоих участках призваны осуществлять температурные датчики. Поэтому, зная то, в каком объеме расходуется тепло и чему равна его температура, можно легко рассчитать то количество тепла, которое осталось в помещении.
Для того чтобы регулировать работу отопления было проще, требуется постоянно следить за состоянием температуры.

Сделать это поможет один из двух способов:
  1. Монтаж запорного клапана. Такое устройство призвано частично перекрывать систему трубопровода в том случае, если температура обратки является выше заданной. Представляет собой обычный электромагнитный клапан. Подобный вариант станет подходящим тех домов, где система отопления является относительно простой и не отличается большим объемом теплоносителя.
  2. Устройство клапана трехходового типа
    . Этот прибор также позволяет регулировать текущий расход теплоносителя, однако функционирует он несколько иначе: в том случае, если температура воды превышает норму, то она направляется сквозь открытый клапан в трубопровод подачи в большем количестве. Путем смешения с остывшей водой общая температура снизится, а необходимая скорость циркуляции сохранится.

Подобная конструкция может несколько отличаться в разных системах. Схема устройства может быть оснащена несколькими температурными датчиками, а также одним или двумя насосами циркуляции. Кроме того, могут присутствовать клапаны механического типа, с помощью которых можно осуществлять контроль над работой отопления без подачи какого-либо питания.

Монтаж механических регуляторов не несет в себе особой сложности. Чтобы установить такой прибор, требуется лишь соединить его с фланцем в узле элеватора. Немаловажным является и тот факт, что цена таких устройств является значительно более низкой по сравнению с электронными механизмами.

Монтаж регуляторов температуры в частных домах


Как правило, автоматический регулятор температуры отопления является неотъемлемой частью нагревательного котла в автономной системе отопления. Такой датчик может быть мобильным, то есть его можно переносить, а также способен измерять температуру в комнате.
В котлах электрического типа используются электронные датчики, которые непосредственно связаны с установленными ТЭНами (тепловыми электронагревательными элементами) либо с напряжением, возникающим на электродах или на обмотке котла.

Системы котлов, работающие как с помощью газа, так и с применением технологии пиролиза, зачастую оснащены механическими регуляторами, главное из преимуществ которых – независимость в плане энергии. Но такой вариант, безусловно, не подразумевает использования выносных температурных датчиков. Читайте также: «Какой регулятор температуры на радиаторе отопления лучше установить и как это сделать».

Температурные датчики для радиаторов


Иногда один датчик температуры имеет при себе несколько отопительных радиаторов. Влияет на это, в первую очередь, схема установки. Но гораздо чаще принято монтировать регулятор на каждый прибор отопления по отдельности.

Многие хозяева устанавливают привычную многим систему, именуемую «ленинградкой», принцип работы которой заключается в применении одной опоясывающей дом или один этаж трубы, имеющей довольно внушительный диаметр, а параллельно ей встраиваются батареи отопления или конвекторы.

Стоит отметить, что для того, чтобы отрегулировать температуру отопления, можно использовать не только стандартные устройства.

К распространенным механизмам этого типа относятся:

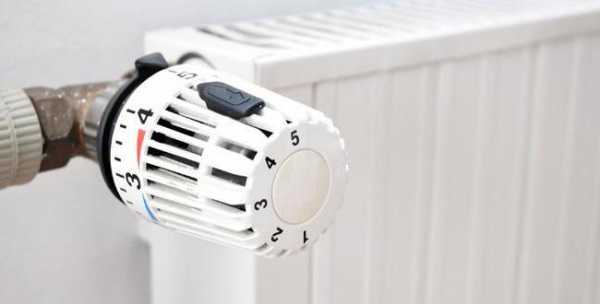

  • головка на термостатической основе. Представляет собой автоматический датчик, контролирующий температуру теплоносителя в батарее. Принцип ее функционирования заключается в следующем: в процессе нагрева жидкие и газообразные вещества расширяются (детальнее: «Какая термоголовка для радиатора отопления лучше – выбор и установка»). Это, как следствие, ведет к тому, что нагретый продукт выдавливает специальный шток, перекрывая, тем самым, доступ теплоносителя;
  • не менее часто применяются и приборы, именуемые дросселями. Они представляют собой специальные краны винтового типа, с помощью которых можно регулировать проходимость теплоносителя ручным образом. Стоимость их является более доступной, а кроме того, с их помощью можно контролировать двухтрубные отопительные системы;
  • наименее дорогостоящий и самый простой механизм, помогающий отрегулировать температуру – это традиционный вентиль. Безусловно, эксплуатировать в данном случае следует лишь современные модели, а не устаревшие винтовые приборы, так как в старых механизмах очень часто отрываются клапаны, а также существует риск протечки сальников. Совершенно иная ситуация обстоит с шаровыми вентилями: даже в полуоткрытой позиции они надежно и качественно функционируют на протяжении долгого периода времени.

Для того чтобы устройство регуляторов температуры прошло максимально удобно, многие специалисты рекомендуют предварительно изучить различные фото этих устройств и детальные видео по их правильному подключению.

Пример регуляторов температуры отопления на видео:


teplospec.com

Терморегулятор на батарею: принцип работы, настройка, установка

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

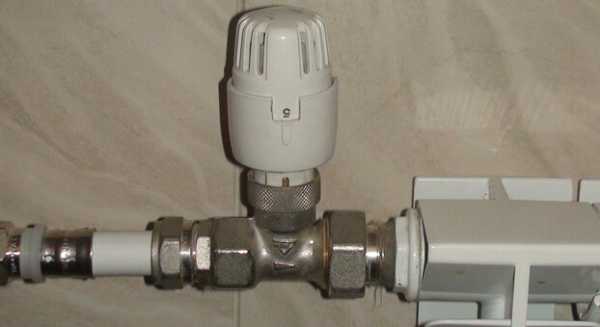

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет — только в этом случае данный прибор будет функционировать максимально эффективно.

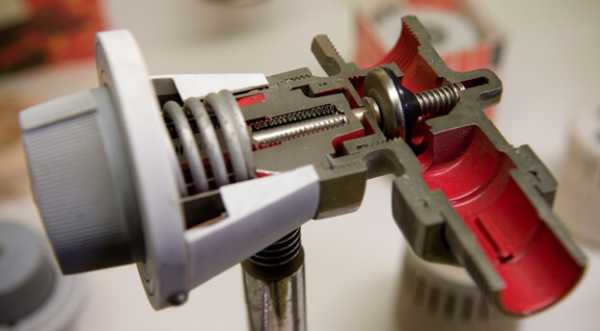

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

  • Компенсационный механизм.
  • Шток.
  • Разъемное соединение.
  • Золотник.
  • Чувствительный элемент.
  • Термостатический элемент.
  • Клапан термостатический.
  • Шкала настройки.
  • Накидная гайка.
  • Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

  • Наружная температура.
  • Проветривание или сквозняк.
  • Солнечный свет.
  • Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Монтаж

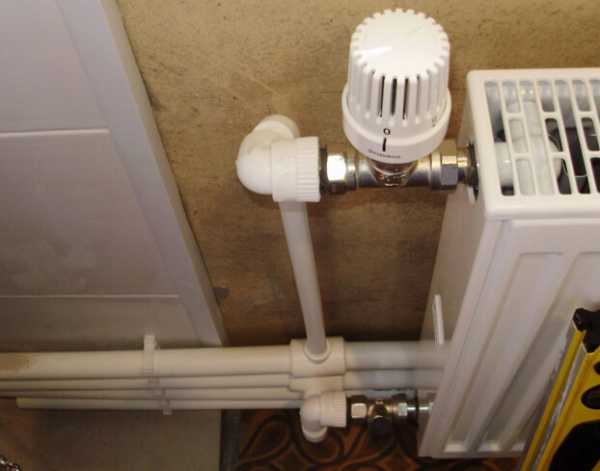

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

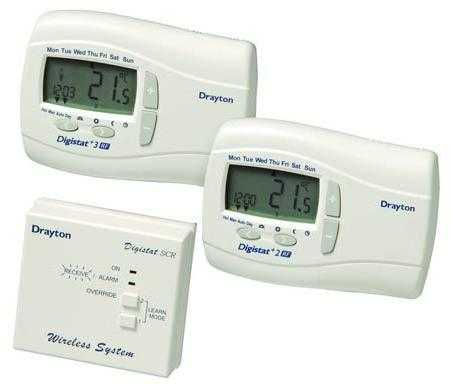

Электронные терморегуляторы

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

  • С закрытой логикой.
  • С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

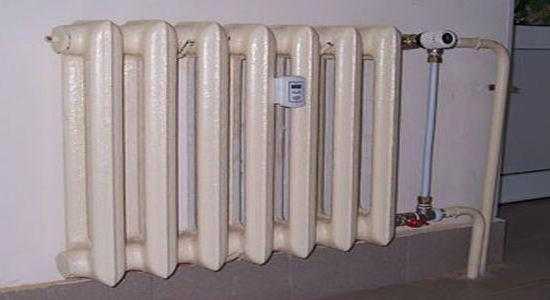

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.

Настройка

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

fb.ru

Подбираем терморегулятор для радиатора отопления по эффективности

Проблема экономии тепла в доме всегда являлась очень важной. А с ежегодным ростом цены за энергию и топливо, расход тепла уже просто необходимо контролировать. Если у вас есть квартира с центральной системой отопления или же частный дом, и свой автономный газовый, электрический котел или котел на дровах, тогда, помимо правильной настройки терморегулятора для котла отопления, желательно установить и терморегулятор для радиатора отопления.

Давайте вместе рассмотрим основные виды терморегуляторов, их технические характеристики, принцип работы, а также разберемся: какой из них лучше выбрать для наших условий.

После того, как вы собрали систему отопления самостоятельно или при помощи специалистов, то можно дополнить ее установкой в регистры специального терморегулятора или термостата для радиатора отопления.

Терморегуляторы для радиатора отопления делятся на три основные группы:

— вентили с ручной регулировкой

— терморегуляторы с датчиком температуры по воздуху

— шаровые краны

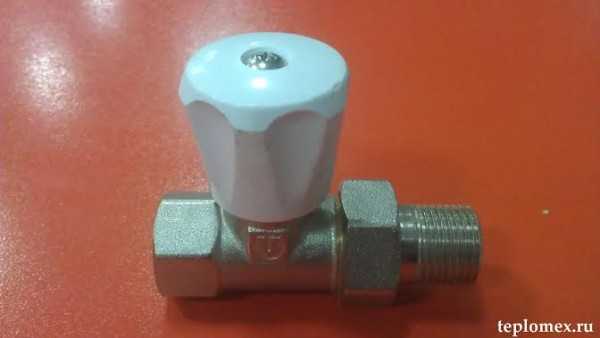

Вентиль механический с ручной регулировкой

Этот вид может называться полноценным терморегулятором для вашего радиатора. Внутри встроен перекрывающий движение теплоносителя шток. При механическом вращении ручки вентиля, шток опускается или поднимается. Благодаря этому мы можем плавно регулировать подачу теплоносителя в регистр, и, как следствие, температуру воздуха в помещении.

Вентиль с ручной регулировкой Valtec


Выпускается он, как правило, вместе с разъемным соединением «американкой» для удобства демонтажа радиатора. Вентили с ручной регулировкой бывают прямые или угловые, в зависимости от того, какая система отопления у вас проведена: однотрубная или двухтрубная. Также различаются по диаметру внутреннего прохода: 1/2 или 3/4 дюйма.

Преимущества механического вентиля:

— простота конструкции

— надежность в использовании

— невысокая цена

Недостатки вентилей с ручной регулировкой:

— низкая точность выставляемой температуры

— неудобства ручного использования

Терморегулятор для радиатора с датчиком температуры воздуха

Этот вид терморегуляторов для радиатора наиболее эффективен.
Автоматический терморегулятор или термостат состоит из двух основных частей:

— термостатический клапан

— термостатическая головка

Термоголовка для радиатора состоит из пластикового корпуса с температурной шкалой. Внутри него находится емкость со специальной жидкостью, реагирующей на колебания температуры окружающего воздуха. Эта жидкость является неким индикатором или датчиком температуры.

Под этой емкостью установлен компенсационный механизм и шток. Термостатическая головка накручивается по резьбе на клапан. Диаметр, направление и шаг резьбы самого клапана и термоголовки должен совпадать.

Продаваться они могут как в сборе, так и раздельно, и в инструкции по эксплуатации об этом должно быть указано. Среди производителей стоит отметить термоголовки для радиаторов отопления марки Danfoss или Valtec.

Клапан с термостатической головкой Valtec


Термостатический клапан может функционировать и без термоголовки, вместо которой можно накрутить обычную заглушку. По сути, сам по себе термоклапан чем-то напоминает механический вентиль только без ручки регулятора температуры. На нем можно задать положение регулирующего штока вручную, но без термостатической головки работать автоматически он не сможет.

Принцип работы терморегулятора для радиатора с датчиком температуры воздуха

Допустим, мы задали при помощи ручки термоголовки по шкале необходимую нам температуру воздуха. При ее изменении, жидкость, находящаяся внутри термостата, имеет свойство расширяться и сжиматься.

При этом она давит через компенсационный механизм на шток термостатического клапана, который, в свою очередь, открывает или перекрывает поток теплоносителя в наш отопительный радиатор.

Как установить автоматический терморегулятор в радиатор отопления своими руками

Основное условие правильного монтажа — устанавливайте термостат для радиатора отопления только на входе в батарею, т.е. по ходу движения в нее теплоносителя.

Термостатический клапан имеет резьбу, один конец — наружная, другой — внутренняя. Диаметр, как правило, или полдюйма или три четверти дюйма.

Вкручивайте терморегулятор наружным концом в радиаторную пробку, соответствующего внутреннего диаметра. Термоклапан обычно снабжен «американкой», что позволяет в любой момент его заменить, например, в случае какой-то неисправности.

Достоинства термостата с датчиком температуры по воздуху

— экономия тепловой энергии

— автоматическая работа устройства

— симпатичный внешний вид

Недостатком автоматического терморегулятора для радиатора является, пожалуй, только цена по сравнению с механическими аналогами отличается примерно в 2 раза.
Да, и то, учитывая быстрый срок его окупаемости 1-2 года, это скорее его достоинство.

Смотрите видео про установленную термоголовку на радиаторе

Краны шаровые и их предназначение

Самый простой и недорогой вид трубопроводной арматуры, очень популярен в современных системах отопления. Однако, назвать его терморегулятором можно лишь с «большой натяжкой», поскольку основное предназначение шаровых кранов — это перекрытие потока движения теплоносителя по системе отопления, в том числе и в радиаторы.

Металлический шар,находящийся внутри крана, не может поворачиваться постепенно и плавно, но, благодаря своей конструкции, надежно перекрывает поток теплоносителя.

Итак, в этой статье мы разобрали основные виды терморегуляторов для радиаторов отопления, их предназначения и принцип работы. А какой из рассмотренных типов термостатов для радиатора отопления подойдет именно для вашего дома, теперь решать уже вам.

Читайте также:

teplomex.ru

РубрикаРазное

Добавить комментарий
