Сортамент стали угловой – Уголок стальной равнополочный: сортамент, ГОСТ 8509-93

равнополочные (ГОСТ 8509-93) и неравнополочные (ГОСТ 8510-86) стальные уголки

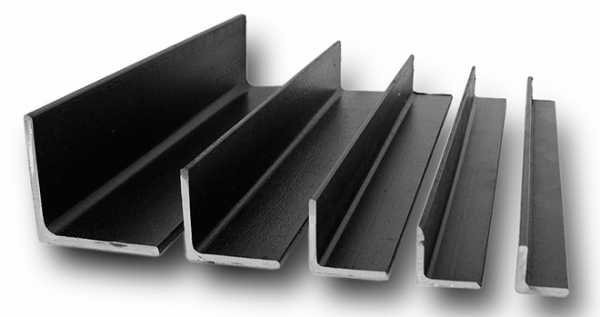

Стальной горячекатаный уголок – вид фасонного металлопроката с Г-образным поперечным сечением, ширина полок может быть одинаковой или разной. Для этого вида металлопродукции характерны сочетание прочности с небольшой массой погонного метра. Визуально горячекатаный угловой профиль отличается от гнутого, изготовленного на профилегибочных станах, четким наружным углом. В производстве этой продукции используются углеродистые стали обыкновенного качества разных степеней раскисления (Ст3, Ст4, С5) и низколегированные (09Г2, 12ГС, 16ГС, 14ХГС, 10ХНДП, 10ХНСД).

Сортамент и области применения стального равнополочного уголка

Этот вид горячекатаной продукции изготавливается в соответствии с ГОСТом 8509-93. По точности прокатки его изготавливают высокой и обычной точности. Минимальный размер – изделие с шириной полки 20 мм и толщиной – 3 мм, максимальное – с шириной полки 250 мм и толщиной 35 мм. В продажу угловой прокат поступает хлыстами длиной 4-12 м.

Равнополочный стальной уголок – наиболее популярный вид углового проката, применяемый в следующих отраслях:

  • строительство – создание каркасных металлоконструкций, перемычек, соединительных узлов, усиливающих поперечных и диагональных связей в ограждениях, воротах и калитках;
  • монтажные работы, ремонт и отделка помещений, реконструкция объектов;
  • мебельная промышленность;
  • благоустройство ландшафта;
  • станкостроение и тяжелое машиностроение.

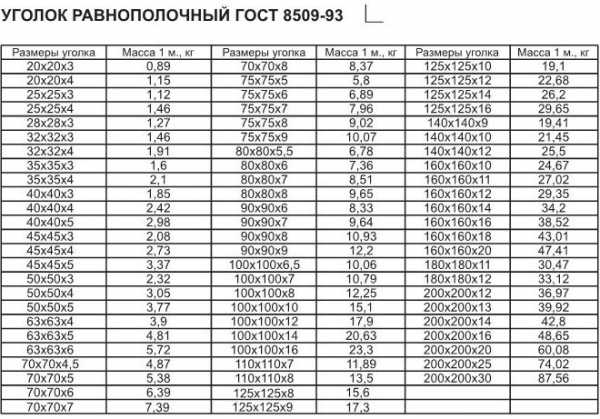

Таблица сортамента горячекатаного равнополочного уголка в соответствии с ГОСТом 8509-93

Ширина полок, мм х мм

Толщина полок, мм

Масса 1 м, мм

Ширина полок, мм х мм

Толщина полок, мм

Масса 1 м, мм

25х25 3 1,12 80х80 7 8,51
25х25 4 1,46 80х80 8 9,65
32х32 3 1,46 90х90 6 8,33
32х32 4 1,91 90х90 7 9,64
35х35 4
2,1
90х90 8 10,93
40х40 3 1,85 100х100 7 10,79
40х40 4 2,42 100х100 8 12,25
45х45 4 2,73 100х100 10 15,1
45х45 5 3,37 100х100 12 17,9
50х50 3 2,32 110х110
7
11,89
50х50 4 3,05 110х110 8 13,5
63х63 5 4,81 125х125 10 19,1
63х63 6 5,72 125х125 12 22,68
70х70 5 5,38 140х140 9 19,41
70х70 6 6,39 140х140 10 21,45
75х75 5 5,8 160х160 12 29,35
75х75 6 6,89 160х160 16 38,52
75х75 8 9,02 180х180 11 30,47
80х80 6 7.36

Масса 1 м уголка – справочная величина, рассчитанная с использованием средней плотности стали – 7850 кг/м3, применяется при проектировании конструкций и объектов. Фактическое значение массы может немного отличаться от табличного.

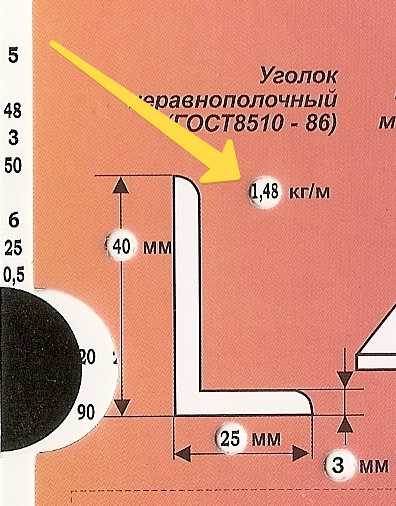

Металлический неравнополочный уголок: сортамент и области применения

Эта продукция изготавливается высокой и обычной точности прокатки. В продажу поступает хлыстами длиной 4-12 м. Минимальные размеры полок – 16х25 мм, толщина – 3 мм, максимальные – 200х125 мм, толщина полки – 16 мм.

Таблица сортамента и веса горячекатаного неравнополочного уголка в соответствии с ГОСТом 8510-86.

Ширина полок, мм х мм

Толщина полок, мм

Масса 1 м, мм

Ширина полок, мм х мм

Толщина полок, мм

Масса 1 м, мм

63х40 5 3,91 125х80 8 12,53
63х40 6 4,63 125х80 10 15,47
75х50 5 4,79 140х90 8 14,13
75х50 6 5,69 140х90 10 17,46
100х63 6 7,53 160х100 10 19,85
100х63 8 9,87

Неравнополочный уголок применяется реже, чем равнополочный. Области его применения:

  • строительство – создание каркасов, армирование бетонных элементов, устройство навесов и козырьков, монтажные работы;
  • изготовление небольших архитектурных объектов – беседок, ларьков, скамеек;
  • мебельная индустрия;
  • прокладка инженерных коммуникаций – в качестве опорных элементов;
  • изготовление нестандартного производственного оборудования.

Для улучшения коррозионной стойкости углового проката его обрабатывают лакокрасочными составами или покрывают защитным цинковым слоем.

Возможно, вас заинтересует другая наша продукция:

Офис

СПб, Лиговский пр.,
д.111-113-115, лит.Б, оф 311

spbrmk.ru

Уголок равнополочный – сортамент по ГОСТ 8509-93 и ГОСТ 19771-93 + Видео

Первые государственные стандарты начали разрабатывать в 1925 г, еще в СССР. ГОСТы не только позволяют обеспечить производство продукции определенного качества, но и, по большому счету, способствуют надежному взаимодействию между изготовителем и потребителем того или иного товара. Руководствуясь существующим стандартом сортамента равнополочного уголка, непосредственные потребители могут заранее закладывать в свои различные расчеты (технические, бухгалтерские и прочие) конкретные параметры этого проката, а производители – быть уверенными, что их металл будет востребован.

1 Виды угловой равнополочной стали

Уголок равнополочный исходя из технологии его производства и используемого для изготовления сырья делится на несколько видов, соответствующих своим определенным ГОСТам и сортаменту (ГОСТ, определяющий размеры, форму и предельные отклонения от регламентируемых параметров). При изготовлении этого фасонного металлопроката из стали применяются сортаменты двух стандартов:

Рекомендуем ознакомиться

Металлопродукцию первого вида чаще всего делают из обыкновенной углеродистой стали и в соответствии с техническими условиями, которые регламентируются ГОСТом 535-2005. Марки и качество применяемой стали должны отвечать требованиям ГОСТ 380-94.

В соответствии с обоими сортаментами уголок равнополочный изготовляют двух основных категорий.

Это может быть металлопрокат, произведенный в соответствии с техническими требованиями ГОСТ 19281-89 из стали, имеющей повышенную прочность. Марки и качество сплавов регламентируются этим же стандартом. Также в соответствии с обоими сортаментами равнополочный угловой прокат производят из легированной стали согласно ГОСТ 4543-71 или высоколегированных, жаростойких, жаропрочных и коррозионно-стойких сплавов согласно ГОСТ 5632-72. Гнутый уголок согласно ГОСТ 19771-93 еще изготовляют из проката обычной углеродистой стали, соответствующей требованиям ГОСТ 380-94. Вся вышеперечисленная металлопродукция по качеству поверхности, требованиям к концам и кромкам должна отвечать техническим условиям, указанным в ГОСТ 535-2005.

2 Сортамент по ГОСТ 8509-93

Масса 1 м, размеры, справочные данные для осей и площадь сечения в поперечном разрезе равнополочного углового проката из стали должны соответствовать отраженным на рисунке ниже, а также в таблице 1. Справочные значения, площадь сечения и величина веса 1 м были рассчитаны по номинальным табличным размерам, без учета допустимых отклонений, которые неизбежны при изготовлении металлопродукции. При вычислении массы погонного метра за плотность стали принималась теоретическая величина 7850 кг/м

3.

Радиусы закругления из таблицы 1 и указанные на рисунке на профиле уголка не контролируются и даны только для создания калибра. Условные обозначения:

  • t – толщина полки;
  • x0, y0 – расстояния между центром тяжести уголка и наружными гранями его полок;
  • R – радиус закругления уголка;
  • b – ширина полки;
  • r – закругление полок;
  • I – момент инерции;
  • F – площадь сечения;
  • i – радиус инерции;
  • Ixy – момент инерции центробежных сил.

По точности прокатки уголок равнополочный изготавливают двух видов: В – обычной точности; А – высокой. Допустимые отклонения ширины полок:

  • для уголков № 2–4,5 – ±1 мм;
  • 5–9 – ±1,5 мм;
  • 10–15 – ±2 мм;
  • 16–20 – ±3 мм;
  • 22–25 – ±4 мм.

Отклонения толщины полки (мм):

  • для уголков № 2–4,5 длиной до и 6 м класса точности В – –0,4–+0,3, А – –0,3–+0,2;
  • 5–9 длиной до и 6 м точности В – –0,5–+0,3, А – –0,4–+0,2;
  • 5–9 длиной 6,5–9 м точности В – –0,6–+0,3, А – –0,5–+0,2;
  • 5–9 свыше 9 м точности В – –0,6–+0,4, А – –0,5–+0,3;
  • 10–15 длиной 6,5–9 м точности В – –0,6–+0,4, А – –0,5–+0,3;
  • 10–15 свыше 9 м точности В – –0,7–+0,4, А – –0,6–+0,3;
  • 16–20 свыше 9 м точности В – –0,8–+0,5, А – –0,7–+0,4;
  • 22–25 свыше 9 м точности В – –0,9–+0,5, А – –0,8–+0,4.

С согласия потребителя возможно изготовление проката, у которого отклонения по толщине заменены предельными допусками по весу:

  • для уголков № 2–7,5 точности А и В – –5–+3 %;
  • более 7,5 точности А – ±2,5 %, В – –5–+3 %.

Уголки производят длинами 3–12 м. Разрешается изготовление длиннее 12 м. Выпускают следующих длин: немерных; мерных; произвольных в пределах немерных; кратных мерным; мерных с немерными, количество которых не превышает от объема всей партии уголка 5 %; кратных мерным вместе с немерными, количество которых не превышает от объема всей партии 5 %.

3 Сортамент по ГОСТ 19771-93

По точности профилирования угловой прокат изготовляют: В – обычной точности; Б – повышенной; А – высокой. Поперечное сечение продукции должно соответствовать отраженному на рисунке ниже. Масса 1 метра, размеры, справочные данные для осей и площадь сечения в поперечном разрезе равнополочного гнутого углового проката должны соответствовать следующему: для продукции из полуспокойной и кипящей обычной углеродистой стали, а также качественных сплавов с сопротивлением разрыву до и включая 460 Н/мм2 – приведенным в таблице 2; для изделий из спокойной и полуспокойной обычной углеродистой стали, а также качественных сплавов с сопротивлением разрыву свыше 460 Н/мм2 – приведенным в таблице 3.

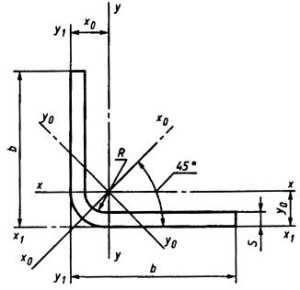

Обозначения к таблицам 2, 3 и рисунку:

  • S – толщина полки;
  • y0, x0 – расстояния между центром тяжести уголка и наружными поверхностями его полок;
  • R – радиус закругления уголка;
  • b – ширина полки;
  • i – радиус инерции;
  • I – момент инерции;
  • F – площадь сечения;
  • – отношение расчетного (теоретического) свеса полки к ее толщине.

Справочные значения, площадь сечения и величина веса 1 м были рассчитаны по номинальным табличным размерам, без учета допустимых отклонений, которые неизбежны при изготовлении металлопродукции. При вычислении массы погонного метра за плотность стали принималась теоретическая величина 7850 кг/м3.

Допустимое отклонение ширины полок исходя из точности профилирования:

  • при высокой до 2,5 варьируется в границах ±0,75–±1,5 мм;
  • высокой свыше 2,5 – ±1– ±1,75 мм;
  • повышенной – ±1,25–±2,5 мм;
  • обычной – ±1,5–±3 мм.

Уголок равнополочный производят длинами 3–12 м: кратными мерным; немерными; мерными; мерными с немерными, количество которых не превышает от объема всей партии уголка 7 %; кратными мерным вместе с немерными, количество которых не превышает от объема всей партии 7 %.

Таблица 1.

Номер уголка b t R r F, см2 Справочные значения величин для осей Масса 1 м, кг
х - х x0 - x0 у0- у0 Ixy, см4 x0, см
мм Ix, см4 Wx, см3 ix, см Ix0max, см4 iх0max, см Iy0min, см4 Wy0, см3 iy0min, см
2 20 3 3,5 1,2 1,13 0,40 0,28 0,59 0,63 0,75 0,17 0,20 0,39 0,23 0,60 0,89
4 3,5 1,2 1,46 0,50 0,37 0,58 0,78 0,73 0,22 0,24 0,38 0,28 0,64 1,15
2,5 25 3 3,5 1,2 1,43 0,81 0,46 0,75 1,29 0,95 0,34 0,33 0,49 0,47 0,73 1,12
4 3,5 1,2 1,86 1,03 0,59 0,74 1,62 0,93 0,44 0,41 0,48 0,59 0,76 1,46
2,8 28 3 4,0 1,3 1,62 1,16 0,58 0,85 1,84 1,07 0,48 0,42 0,55 0,68 0,80 1,27
3 30 3 4,0 1,3 1,74 1,45 0,67 0,91 2,30 1,15 0,60 0,53 0,59 0,85 0,85 1,36
4 4,0 1,3 2,27 1,84 0,87 0,90 2,92 1,13 0,77 0,61 0,58 1,08 0,89 1,78
3,2 32 3 4,5 1,5 1,86 1,77 0,77 0,97 2,80 1,23 0,74 0,59 0,63 1,03 0,89 1,46
4 4,5 1,5 2,43 2,26 1,00 0,96 3,58 1,21 0,94 0,71 0,62 1,32 0,94 1,91
3,5 35 3 4,5 1,5 2,04 2,35 0,93 1,07 3,72 1,35 0,97 0,71 0,69 1,37 0,97 1,60
4 4,5 1,5 2,67 3,01 1,21 1,06 4,76 1,33 1,25 0,88 0,68 1,75 1,01 2,10
5 4,5 1,5 3,28 3,61 1,47 1,05 5,71 1,32 1,52 1,02 0,68 2,10 1,05 2,58
4 40 3 5,0 1,7 2,35 3,55 1,22 1,23 5,63 1,55 1,47 0,95 0,79 2,08 1,09 1,85
4 5,0 1,7 3,08 4,58 1,60 1,22 7,26 1,53 1,90 1,19 0,78 2,68 1,13 2,42
5 5,0 1,7 3,79 5,53 1,95 1,21 8,75 1,52 2,30 1,39 0,78 3,22 1,17 2,98
4,5 45 3 5,0 1,7 2,65 5,13 1,56 1,39 8,13 1,75 2,12 1,24 0,89 3,00 1,21 2,08
4 5,0 1,7 3,48 6,63 2,04 1,38 10,52 1,74 2,74 1,54 0,89 3,89 1,26 2,73
5 5,0 1,7 4,29 8,03 2,51 1,37 12,74 1,72 3,33 1,81 0,88 4,71 1,30 3,37
5 50 3 5,5 1,8 2,96 7,11 1,94 1,55 11,27 1,95 2,95 1,57 1,00 4,16 1,33 2,32
4 5,5 1,8 3,89 9,21 2,54 1,54 14,63 1,94 3,80 1,95 0,99 5,42 1,38 3,05
5 5,5 1,8 4,80 11,20 3,13 1,53 17,77 1,92 4,63 2,30 0,98 6,57 1,42 3,77
6 5,5 1,8 5,69 13,07 3,69 1,52 20,72 1,91 5,43 2,63 0,98 7,65 1,46 4,47
5,6 56 4 6,0 2,0 4,38 13,10 3,21 1,73 20,79 2,18 5,41 2,52 1,11 7,69 1,52 3,44
5 6,0 2,0 5,41 15,97 3,96 1,72 25,36 2,16 6,59 2,97 1,10 9,41 1,57 4,25
6,3 63 4 7,0 2,3 4,96 18,86 4,09 1,95 29,90 2,45 7,81 3,26 1,25 11,00 1,69 3,90
5 7,0 2,3 6,13 23,10 5,05 1,94 36,80 2,44 9,52 3,87 1,25 13,70 1,74 4,81
6 7,0 2,3 7,28 27,06 5,98 1,93 42,91 2,43 11,18 4,44 1,24 15,90 1,78 5,72
7 70 4,5 8,0 2,7 6,20 29,04 5,67 2,16 46,03 2,72 12,04 4,53 1,39 17,00 1,88 4,87
5 8,0 2,7 6,86 31,94 6,27 2,16 50,67 2,72 13,22 4,92 1,39 18,70 1,90 5,38
6 8,0 2,7 8,15 37,58 7,43 2,15 59,64 2,71 15,52 5,66 1,38 22,10 1,94 6,39
7 8,0 2,7 9,42 42,98 8,57 2,14 68,19 2,69 17,77 6,31 1,37 25,20 1,99 7,39
8 8,0 2,7 10,67 48,16 9,68 2,12 76,35 2,68 19,97 6,99 1,37 28,20 2,02 8,37
7,5 75 5 9,0 3,0 7,39 39,53 7,21 2,31 62,65 7,91 16,41 5,74 1,49 23,10 2,02 5,80
6 9,0 3,0 8,78 46,57 8,57 2,30 73,87 2,90 19,28 6,62 1,48 27,30 2,06 6,89
7 9,0 3,0 10,15 53,34 9,89 2,29 84,61 2,89 22,07 7,43 1,47 31,20 2,10 7,96
8 9,0 3,0 11,50 59,84 11,18 2,28 94,89 2,87 24,80 8,16 1,47 35,00 2,15 9,02
9 9,0 3,0 12,83 66,10 12,43 2,27 104,72 2,86 27,48 8,91 1,46 38,60 2,18 10,07
8 80 5,5 9,0 3,0 8,63 52,68 9,03 2,47 83,56 3,11 21,80 7,10 1,59 30,90 2,17 6,78
6 9,0 3,0 9,38 56,97 9,80 2,47 90,40 3,11 23,54 7,60 1,58 33,40 2,19 7,36
7 9,0 3,0 10,85 65,31 11,32 2,45 103,60 3,09 26,97 8,55 1,58 38,30 2,23 8,51
8 9,0 3,0 12,30 73,36 12,80 2,44 116,39 3,08 30,32 9,44 1,57 43,00 2,27 9,65
9 90 6 10,0 3,3 10,61 82,10 12,49 2,78 130,00 3,50 33,97 9,88 1,79 48,10 2,43 8,33
7 10,0 3,3 12,28 94,30 14,45 2,77 149,67 3,49 38,94 11,15 1,78 55,40 2,47 9,64
8 10,0 3,3 13,93 106,11 16,36 2,76 168,42 3,48 43,80 12,34 1,77 62,30 2,51 10,93
9 10,0 3,3 15,60 118,00 18,29 2,75 186,00 3,46 48,60 13,48 1,77 68,00 2,55 12,20
10 100 6,5 12,0 4,0 12,82 122,10 16,69 3,09 193,46 3,89 50,73 13,38 1,99 71,40 2,68 10,06
7 12,0 4,0 13,75 130,59 17,90 3,08 207,01 3,88 54,16 14,13 1,98 76,40 2,71 10,79
8 12,0 4,0 15,60 147,19 20,30 3,07 233,46 3,87 60,92 15,66 1,98 86,30 2,75 12,25
10 12,0 4,0 19,24 178,95 24,97 3,05 283,83 3,84 74,08 18,51 1,96 110,00 2,83 15,10
12 12,0 4,0 22,80 208,90 29,47 3,03 330,95 3,81 86,84 21,10 1,95 122,00 2,91 17,90
14 12,0 4,0 26,28 237,15 33,83 3,00 374,98 3,78 99,32 23,49 1,94 138,00 2,99 20,63
16 12,0 4,0 29,68 263,82 38,04 2,98 416,04 3,74 111,61 25,79 1,94 152,00 3,06 23,30
11 110 7 12,0 4,0 15,15 175,61 21,83 3,40 278,54 4,29 72,68 17,36 2,19 106,00 2,96 11,89
8 12,0 4,0 17,20 198,17 24,77 3,39 314,51 4,28 81,83 19,29 2,18 116,00 3,00 13,50
12,5 125 8 14,0 4,6 19,69 294,36 32,20 3,87 466,76 4,87 121,98 25,67 2,49 172,00 3,36 15,46
9 14,0 4,6 22,00 327,48 36,00 3,86 520,00 4,86 135,88 28,26 2,48 192,00 3,40 17,30
10 14,0 4,6 24,33 359,82 39,74 3,85 571,04 4,84 148,59 30,45 2,47 211,00 3,45 19,10
12 14,0 4,6 28,89 422,23 47,06 3,82 670,02 4,82 174,43 34,94 2,46 248,00 3,53 22,68
14 14,0 4,6 33,37 481,76 54,17 3,80 763,90 4,78 199,62 39,10 2,45 282,00 3,61 26,20
16 14,0 4,6 37,77 538,56 61,09 3,78 852,84 4,75 224,29 43,10 2,44 315,00 3,68 29,65
14 140 9 14,0 4,6 24,72 465,72 45,55 4,34 739,42 5,47 192,03 35,92 2,79 274,00 3,76 19,41
10 14,0 4,6 27,33 512,29 50,32 4,33 813,62 5,46 210,96 39,05 2,78 301,00 3,82 21,45
12 14,0 4,6 32,49 602,49 59,66 4,31 956,98 5,43 248,01 44,97 2,76 354,00 3,90 25,50
16 160 10 16,0 5,3 31,43 774,24 66,19 4,96 1229,10 6,25 319,33 52,52 3,19 455,00 4,30 24,67
11 16,0 5,3 34,42 844,21 72,44 4,95 1340,06 6,24 347,77 56,53 3,18 496,00 4,35 27,02
12 16,0 5,3 37,39 912,89 78,62 4,94 1450,00 6,23 375,78 60,53 3,17 537,00 4,39 29,35
14 16,0 5,3 43,57 1046,47 90,77 4,92 1662,13 6,20 430,81 68,15 3,16 615,00 4,47 34,20
16 16,0 5,3 49,07 1175,19 102,64 4,89 1865,73 6,17 484,64 75,92 3,14 690,00 4,55 38,52
18 16,0 5,3 54,79 1290,24 114,24 4,87 2061,03 6,13 537,46 82,08 3,13 771,00 4,63 43,01
20 16,0 5,3 60,40 1418,85 125,60 4,85 2248,26 6,10 589,43 90,02 3,12 830,00 4,70 47,41
18 180 11 16,0 5,3 38,80 1216,44 92,47 5,60 1933,10 7,06 499,78 72,86 3,59 716,00 4,85 30,47
12 16,0 5,3 42,19 1316,62 100,41 5,59 2092,78 7,04 540,45 78,15 3,58 776,00 4,89 33,12
20 200 12 18,0 6,0 47,10 1822,78 124,61 6,22 2896,16 7,84 749,40 98,68 3,99 1073,00 5,37 36,97
13 18,0 6,0 50,85 1960,77 134,44 6,21 3116,18 7,83 805,35 105,07 3,98 1156,00 5,42 39,92
14 18,0 6,0 54,60 2097,00 144,17 6,20 3333,00 7,81 861,00 111,50 3,97 1236,00 5,46 42,80
16 18,0 6,0 61,98 2362,57 163,37 6,17 3755,39 7,78 969,74 123,77 3,96 1393,00 5,54 48,65
20 18,0 6,0 76,54 2871,47 200,37 6,12 4860,42 7,72 1181,92 146,62 3,93 1689,00 5,70 60,08
25 18,0 6,0 94,29 3466,21 245,59 6,06 5494,04 7,63 1438,38 172,68 3,91 2028,00 5,89 74,02
30 18,0 6,0 111,54 4019,60 288,57 6,00 6351,05 7,55 1698,16 193,06 3,89 2332,00 6,07 87,56
22 220 14 21,0 7,0 60,38 2814,36 175,18 6,83 4470,15 8,60 1158,56 138,62 4,38 1655,00 5,91 47,40
16 21,0 7,0 68,58 3175,44 198,71 6,80 5045,37 8,58 1305,52 153,34 4,36 1869,00 6,02 53,83
25 250 16 24,0 8,0 78,40 4717,10 258,43 7,76 7492,10 9,78 1942,09 203,45 4,98 2775,00 6,75 61,55
18 24,0 8,0 87,72 5247,24 288,82 7,73 8336,69 9,75 2157,78 223,39 4,96 3089,00 6,83 68,86
20 24,0 8,0 96,96 5764,87 318,76 7,71 9159,73 9,72 2370,01 242,52 4,94 3395,00 6,91 76,11
22 24,0 8,0 106,12 6270,32 348,26 7,69 9961,30 9,69 2579,04 260,52 4,93 3691,00 7,00 83,31
25 24,0 8,0 119,71 7006,39 391,72 7,65 11125,52 9,64 2887,26 287,14 4,91 4119,00 7,11 93,97
28 24,0 8,0 133,12 7716,86 434,25 7,61 12243,84 9,59 3189,89 311,98 4,90 4527,00 7,23 104,50
30 24,0 8,0 141,96 8176,82 462,11 7,59 12964,66 9,56 3388,98 327,82 4,89 4788,00 7,31 111,44
35 24,0 8,0 163,71 9281,05 530,11 7,53 14682,73 9,47 3879,37 366,13 4,87 5401,68 7,53 128,51

Таблица 2.

b S R, не более n F, см2 Справочные значения величин для осей Масса 1 м, кг
х-х×(y-y) х0-х0 у0-у0 х1-х1×(y1-y1)
мм Ix(Iy), см4 ix(iy), см Ix0, см4 ix0, см Iy0, см4 iy0, см Ix1(Iy1), см4 x0(y0), см
36 3 4 9,7 2,00 2,51 1,12 4,11 1,43 0,91 0,68 4,70 1,04 1,57
40 2,5 3 13,1 1,89 2,98 1,25 4,84 1,60 1,19 0,77 5,34 1,12 1,48
3 4 11,0 2,24 3,50 1,25 5,71 1,60 1,29 0,76 6,43 1,14 1,76
50 3 4 14,3 2,84 7,02 1,57 11,42 2,00 2,63 0,96 12,54 1,39 2,23
4 6 10,0 3,70 8,94 1,55 14,70 1,99 3,20 0,93 16,70 1,45 2,90
60 3 4 17,7 3,44 12,36 1,89 20,03 2,41 4,69 1,17 21,65 1,64 2,70
4 6 12,5 4,50 15,96 1,88 26,06 2,40 5,88 1,14 28,92 1,70 3,53
70 4 6 15,0 5,30 25,79 2,20 41,95 2,81 9,62 1,35 45,88 1,95 4,16
80 3 4 24,3 4,64 29,96 2,54 48,39 3,23 11,52 1,58 51,27 2,14 3,64
4 6 17,5 6,10 39,00 2,53 63,31 3,22 14,70 1,55 68,43 2,20 4,79
5 7 13,6 7,55 47,70 2,51 77,64 3,20 17,76 1,53 85,65 2,24 5,92
6 9 10,8 18,93 55,50 2,49 91,03 3,19 20,00 1,50 102,60 2,30 7,01
7 9 9,1 10,33 63,90 2,49 104,61 3,18 23,19 1,50 120,33 2,34 8,11
100 4 6 22,5 7,70 77,58 3,17 125,54 4,04 29,63 1,96 133,54 2,69 6,05
5 7 17,6 9,55 95,31 3,16 154,60 4,02 36,06 1,94 167,07 2,74 7,49
6 9 14,2 11,33 112,19 3,15 182,66 4,01 41,72 1,92 200,70 2,79 8,89
7 9 12,0 13,13 124,16 3,08 205,69 3,96 42,62 1,30 229,74 2,83 10,31
120 5 7 21,6 11,55 167,19 3,80 270,48 4,84 63,91 2,35 288,49 3,24 9,06
6 9 17,5 13,78 197,46 3,79 320,48 4,83 74,44 2,33 346,44 3,29 10,78

Таблица 3.

b S R, не более n F, см2 Справочные значения величин для осей Масса 1 м, кг
х-х×(y-y) х0-х0 у0-у0 х1-х1×(y1-y1)
мм Ix(Iy), см4 ix(iy), см Ix0, см4 ix0, см Iy0, см4 iy0, см Ix1(Iy1), см4 x0(y0), см
55 3,0 7 15,0 3,10 9,01 1,70 15,01 2,20 3,02 0,99 16,36 1,54 2,43
60 3,0 7 16,7 3,40 12,25 1,90 20,02 2,43 4,47 1,15 21,66 1,66 2,67
70 4,0 10 14,0 5,34 25,51 2,22 41,93 2,83 9,09 1,32 45,89 1,97 4,10
80 4,0 10 16,5 6,03 38,65 2,63 63,28 3,24 14,01 1,52 68,45 2,22 4,74
5,0 10 13,0 7,48 47,36 2,51 77,61 3,22 17,10 1,51 85,67 2,26 5,87
100 4,0 10 21,5 7,63 77,05 3,18 125,51 4,05 28,59 1,93 133,56 2,72 6,00
5,0 10 17,0 9,48 94,80 3,16 154,53 4,04 35,07 1,92 167,09 2,76 7,44
6,0 14 13,3 11,20 111,10 3,15 182,57 4,04 39,69 1,88 200,76 2,83 8,79
120 5,0 10 21,0 11,20 222,00 3,95 362,00 5,05 80,90 2,39 39,10 3,45 11,10
160 4,0 10 36,5 12,43 325,24 5,11 525,96 6,50 124,51 3,16 546,49 4,22 9,76

tutmet.ru

Сортамент уголков равнополочных: ГОСТ 8509-93, таблица, характеристики

Современная строительная промышленность обладает постоянным спросом на различные виды профилей, особенно равнополочного уголка. Это и понятно. Несмотря на простоту формы, в нем сочетаются такие качества как повышенная удельная прочность, удобство проведения сварных работ, низкая стоимость. Конструкции при соблюдении правил проектирования отличаются жесткостью и относительно малой массой по сравнению с тем же прутком.

Виды уголков

Равнополочный уголок представляет собой два листа одинаковой ширины, соединенных между собой под углом 90 градусов. Материалом для изготовления служат различные виды стальных и алюминиевых сплавов. Реже в изготовлении уголков используют магниевые сплавы. Уголки полностью стандартизированы. Их типоразмеры, способ производства и состав определяются соответствующими ГОСТами.

Сортамент углового профиля подразделяется исходя из следующих особенностей:

  • Технология изготовления (катанные и гнутые).
  • Тип применяемого материала.

Рассмотрим теперь каждый пункт более подробно.

Уголок гнутый равнополочный

Сортамент гнутого углового профиля регламентируется ГОСТ 19771-93. Его особенностью является получение требуемой формы методом гибки. Данный процесс представляет собой одну из разновидностей холодной обработки давлением. Для осуществления этой операции применяют стандартное штамповочное и прессовое оборудование.

Такой тип производства накладывает свои отпечатки на прочность и параметры уголка. Среди них стоит отметить низкую производительность гибочной линии в сравнении с прокатной. Количество получаемых метров при гибки ниже примерно в 5-8 раз в зависимости от типа модели применяемого оборудования.

Также вторым недостатком гнутых профилей является затруднительность, а в некоторых случаях невозможность получения толстостенных уголков. Значительные напряжения, возникающие при данном процессе, способствуют образованию трещин, а, следовательно, резкому снижению несущей способности уголка. Поэтому при прочих равных условиях предпочтительно получение толстостенных угловых профилей методом прокатки.

Помимо этого, уголок полученный способом гибки ограничен в длине в отличие от прокатного. Этот параметр находится в рамках размеров матрицы и не может выходить за его пределы.

Среди плюсов гибочной линии отмечается высокая универсальность. Требуется меньшее значение времени и финансовых затрат для переналадки производства уголков с другими размерами.

Также штамповочное оборудование имеет значительно меньшие габариты и, что немаловажно, стоимость по сравнению с прокатным. В силу вышесказанного выходит, что такой тип технологии изготовления больше подходит для предприятий с невысоким объемом производства.

При холодной формовке деформация металла происходит исключительно на сгибе уголка. В совокупности с отсутствием воздействия повышенных температур это положительно сказывается на общей чистоте поверхности, и соответственно внешнем виде уголков.

По причине всего вышесказанного, равнополочный гнутый уголок нашел большее применение в производстве бытовой техники, обшивки несущих конструкций и светотехнике. Также его частично можно встретить в производстве малогабаритных станков и механизмов. То есть в тех областях, где внешний вид и эстетика первостепенна и при этом не требуется большой длины уголка.





Горячекатаный стальной равнополочный уголок

Его получают методом прокатки. Сортамент размеров и прочностные характеристики регламентируются ГОСТ 8509-93.

Особенность процесса прокатки - это непрерывность, которая значительно повышает его производительность. Обратной стороной медали этого является низкая универсальность, что означает длительность переналадки оборудования на изготовление уголков с другими размерными характеристиками. Также прокатная линия значительно превосходит штамповочную по стоимости и трудоемкости по наладке оборудования.

Прокатный способ позволяет получать сортамент углового профиля практически неограниченным по длине. Длина зависит исключительно от размеров производственного помещения.

Предварительный нагрев проката позволяет применять более массивные заготовки, и соответственно, получать уголки с более толстой толщиной стенки (свыше 6 мм). Такое увеличение площади сечения способствует повышению прочности и сопротивляемости воздействию деформации.

При прокатке горячим способом происходит измельчение зернистости стали, что положительно влияет на общую жесткость уголка. Хотя стоит заметить, данные процессы несущественно повышают склонность углового профиля к образованию трещин и значительно ухудшают его внешний вид.

На основании информации изложенной выше, нетрудно догадаться, что горячекатаный уголок получил главным образом применение в изготовлении несущих элементов конструкций и промышленного оборудования. Сюда относятся различные эстакады, металлические каркасы помещений, строительные леса. Иными словами, места где требуется повышенная жесткость и отсутствуют высокие требования к внешнему виду.

Виды материалов

В зависимости от требований к массе, жесткости и внешнему виду для изготовления применяют следующие виды материалов:

  • Сталь;
  • Алюминий;
  • Магниевые сплавы.

Большая часть всей заготовительной промышленности (около 75%) приходится на сортаменты углового профиля, материалом которых служит углеродистая сталь обычного качества. Регламентируется данный материал ГОСТом 380-2005.

Состав углеродистых сталей состоит из железа и углерода, при небольшом (меньше 1%) присутствии марганца и кремния. Также к ним не применяются высокие требования к содержанию вредных примесей, таких как фосфор и сера. Но при всем при этом такая сталь имеет достаточную для данной сферы прочность, обрабатываемость и, что немаловажно, стоимость. Наиболее востребованной маркой в производстве металлоконструкций из данного типа сталей является Ст3.

Также часто материалом для равнополочных уголков служат строительные стали, типа С255 и С245. Их механические свойства и химический состав регулируется ГОСТ 2772-88. По сравнению с углеродистыми сталями обычного качества к ним предъявляются повышенные требования по содержанию примесей.

При наличии более высоких нагрузок применяют сортамент профилей, изготовленного из прокатных сталей повышенной прочности (ГОСТ 19281-89). Они отличаются увеличенным содержанием марганца, алюминия и кремния в своем составе.

В ответственных металлоконструкциях — мосты, кран-балки длинного пролета — применяют сортамент уголков из низколегированной прокатной стали ГОСТ 19281-89. Такие, как 15ХСНД. Они выделяются более высоким содержанием углерода, а также дополнительно легированы хромом, никелем и кремнием.

В условиях, где в большей степени предъявляются требования к эстетическим свойствам и коррозионностойкости применяют уголки на основе алюминиевых сплавов. Их изготавливают как из конструкционного алюминия, так и дюралюминия. Свойства и химический состав материала полностью описан ГОСТом 4884-76 и ГОСТом 4784-76.

Применение магниевых сплавов имеет аналогичную цель, как и алюминиевых. Но в силу высокой стоимости их использование все больше и больше становится редкостью в промышленности.

Параметры углового профиля

Основными параметрами, которые следует учитывать при выборе сортамента уголка, являются толщина и размер полки. Именно их значение в большей степени определяет площадь сечения, от которого в свою очередь зависит прочность конструкции.

Недостаточно жесткий уголок под воздействием нагрузок деформируется, что приводит если не к полной, то, как правило, к частичной потери работоспособности конструкции. Повышенный запас прочности также нежелателен по причине неэффективности использования металла: завышенный вес и стоимость конструкции.

Также не менее важными параметрами являются:

  • Радиус скругления между полками. Чем больше его значение, тем лучше для механических характеристик уголка по причине нахождения здесь повышенных напряжений. Именно в этом месте появляются первичные следы разрушения.
  • Радиус скругления граней полок необходим для снижения концентрации напряжения.
  • Момент и радиус инерции — эти параметры необходимы для определения максимальной нагрузки, которую способен выдержать уголок. Они характеризуют устойчивость непосредственно геометрии профиля сопротивляться воздействию деформации. Данные параметры указаны в специальных таблицах стандартного сортамента.
  • Длина профиля. Изделия поставляют длиной от 3 до 12 метров, но по предварительной договоренности поставщика и заказчика они могут поставляться и большими размерами.

Таблица 1

Обозначения из таблицы:

  • t – толщина стенок полок;
  • X0, Y0 – расстояния от наружных граней полок уголка до центра его тяжести;
  • R – радиус закругления;
  • b – ширина полки;
  • r – радиус закругления граней полок;
  • I – момент инерции;
  • i – радиус инерции;
  • F – площадь сечения профиля;
  • Ixy – момент инерции, который развивают центробежные силы.

Маркировка

По ГОСТ 19771-93 профили изготавливают трех категорий:

  • А - высокой;
  • Б - повышенной;
  • В - обычной.

Обозначение определенного сортамента выглядит следующим образом:

Уголок (Б-40х40х4 ГОСТ 8509-93)/(Ст.3сп ГОСТ 535-98), где

  • Буква «Б» обозначает повышенную точность проката. Буква «А» на этом месте будет значить высокую точность.
  • 40х40х4 - размеры и толщина полок. ГОСТ 8509 показывает нам, что уголок изготовлен методом прокатки.

Ст.3сп указывает тип материала, применяемого в производстве профиля.

ГОСТ 535-98 регулирует химический состав этого материала.

Оцените статью:

Рейтинг: 0/5 - 0 голосов

prompriem.ru

Сталь прокатная угловая равнобокая. Сортамент

Номер

профиля

ь

d

R

г

Площадь

сечения

профиля

Вес 1 пог. м

X■

—X

Справочные ве

личины

Vo-

для ocei -Vo

Xt — Xi

20

1

X

1

X

/

Хо

наиб.

i

наиб.

/

Vo

найм.

i

Vo

найм.

I

Х\

мм

см*

кг

см4

см

см*

см

см*

см

CM*

см

АЛ

3

О С

1 о

1,13

0,89

0,40

0,59

0,63

0,75

0,17

0,39

0,81

0,60

2

20

4

3,5

1,2

1,46

1,15

0,50

0,58

0,78

0,73

0,22

0,38

1,09

0,64

2 5

25

3

3,5

1 2

1,43

1,12

0,81

0,75

1,29

0,95

0,34

0,49

1,57

0,73

, KJ

4

А 1 ^

1,86

1,46

1,03

0,74

1,62

0,93

0,44

0,48

2,11

0,76

2,8

28

3

4

1,3

1,62

1,27

1,16

0,85

1,84

1,07

0,48

0,55

2,20

0,80

3 2

32

3

4 5

1,5

1,86

1,46

1,77

0,97

2,80

1,23

0,74

0,63

3,26

0,89

о ,

4

Т- , «.7

2,43

1,91

2,26

0,96

3,58

1,21

0,94

0,62

4,39

0,94

ч fi

36

3

4 5

1 5

2,10

1,65

2,56

1,10

4,06

1,39

1,06

0,71

4,64

0,99

о, и

Uv

4

т, и

1 , и

2,75

2,16

3,29

1,09

5,21

1,38

1,36

0,70

6,24

1,04

л

40

3

5

1,7

2,35

1,85

3,55

1,23

5,63

1,55

1,47

0,79

6,35

1,09

TV/

4

U

3,08

2,42

4,58

1,22

7,26

1,53

1,90

0,78

8,53

1,13

3

2,65

2,08

5,13

1,39

8,13

1,75

2,12

0,89

9,04

1,21

4,5

45

4

5

1,7

3,48

2,73

6,63

1,38

10,5

1,74

2,74

0,89

12,1

1,26

5

4,29

3,37

8,03

1,37

12,7

1,72

3,33

0,88

15,3

1,30

3

2,96

2,32

7,11

1,55

11,3

1,95

2,95

1,00

12,4

1,33

5

50

4

5,5

1,8

3,89

3,05

9,21

1,54

14,6

1,94

3,80

0,99

16,6

1,38

5

4,80

3,77

11,2

1,53

17,8

1,92

4,63

0,98

20,9

1,42

ГОСТ 8509-57

standartgost.ru

Уголок. Прокатный равнополочный уголок ГОСТ 8509–93 / Сортамент металлопроката "Линейка

Уголок — это металлическое изделие сортового проката, которое изготавливают его на трубных станах из качественной конструкционной стали. Прокатный металлический уголок применяют практически во всех отраслях, особенно широко его используют в строительной индустрии в качестве жесткой арматуры для усиления бетона (а также швеллер и двутавр) в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженных и большепролетных перекрытиях и покрытиях.


Виды уголка

Существует три вида стального уголка: стальной горячекатаный (ГОСТ 8509-93), уголок равнополочный (ГОСТ 8503-93) и неравнополочный (ГОСТ 8510-93).

Стальные уголки изготавливают длиной от 4 до 12 м, но допускается изготовление уголков и более 12 м — кривизна их при этом не должна превышать 0,4% длины.

Уголок металлический горячекатаный предназначен для изготовления различных металлоконструкций и крепления к ним кабелей, труб и различной электроаппаратуры.

По точности прокатки горячекатаный уголок подразделяют на уголок высокой точности — А и обычной точности — В. По длине его различают на:

  1. мерной длины;
  2. кратной мерной длины;
  3. немерной длины;
  4. ограниченной длины в пределах мерной.


Металлические уголки равнополочные и неравнополочные изготавливаются на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.

Уголок равнополочный по точности прокатки подразделяют: уголок высокой точности — А, обычной точности — В. По длине его различают на:

  1. мерной длины;
  2. кратной мерной длины;
  3. немерной длины;
  4. ограниченной длины в пределах мерной.


Уголок неравнополочный по точности прокатки подразделяют: уголок высокой точности — А, обычной точности — В. По длине его различают на:

  1. мерной длины;
  2. кратной мерной длины;
  3. немерной длины;
  4. ограниченной длины в пределах мерной.

Уголок равнополочный по ДСТУ 2251-93 (ГОСТ 8509-93)

Условные обозначения:

A – ширина полки;

t – толщина полки;

r внутр. – радиус внутреннего закругления;

r внешн. – радиус внешнего закругления полок.

 Размеры и масса уголков по ДСТУ 2251-93 (ГОСТ 8509-93)

Размеры
AxAxt,
мм
rвнутр.
мм
rвнешн.,

мм

Масса 1 м

уголка,
кг

Кол-во

метров в тонне

20х20х3 3,5 1,2 0,8871 1127
20х20х4 1,146 872,5
25х25х3 1,123 890,8
25х25х4 1,460 684,8
25х25х5* 1,782 561,2
28х28х3 4 1,3 1,269 787,8
30х30х3 4 1,3 1,364 733,3
30х30х4 1,780 561,9
30х30х5* 2,180 458,7
32х32х3 4,5 1,5 1,463 683,5
32х32х4 1,911 523,4
35х35х3 1,604 623,3
35х35х4 2,099 476,4
35х35х5 2,578 387,9
40х40х3 5 1,7 1,846 541,8
40х40х4 2,419 413,4
40х40х5 2,976 336,0
40х40х6* 3,518 284,3
45х45х3 2,081 480,5
45х45х4 2,733 365,9
45х45х5 3,369 296,9
45х45х6* 3,989 250,7
50х50х3 5,5 1,8 2,324 430,2
50х50х4 3,054 327,4
50х50х5 3,769 265,3
50х50х6 4,467 223,8
50х50х7* 5,150 194,2
50х50х8* 5,818 171,9
56х56х4 6 2 3,438 290,8
56х56х5 4,247 235,5
56х56х6** 5,040 198,4
60х60х4 7 2,3 3,707 269,8
60х60х5 4,578 218,4
60х60х6 5,434 184,0
60х60х8 7,098 140,9
60х60х10 8,700 114,9
63х63х4 3,896 256,7
63х63х5 4,814 207,7
63х63х6 5,717 174,9
70х70х4,5 8 2,7 4,870 205,3
70х70х5 5,382 185,8
70х70х6 6,395 156,4
70х70х7 7,392 135,3
70х70х8 8,373 119,4
70х70х10* 10,29 97,20
75х75х5 9 3 5,797 172,5
75х75х6 6,889 145,2
75х75х7 7,964 125,6
75х75х8 9,024 110,8
75х75х9 10,07 99,3
80х80х5,5 6,777 147,6
80х80х6 7,360 135,9
80х80х7 8,513 117,5
80х80х8 9,652 103,6
80х80х10* 11,88 84,2
80х80х12* 14,05 71,2
90х90х6 10 3,3 8,327 120,1
90х90х7 9,638 103,8
90х90х8 10,93 91,46
90х90х9 12,21 81,88
90х90х10* 13,48 74,20
90х90х12* 15,96 62,67
100х100х6,5 12 4 10,06 99,38
100х100х7 10,79 92,64
100х100х8 12,25 81,66
100х100х10 15,10 66,21
100х100х12 17,90 55,87
100х100х14 20,63 48,47
100х100х15 21,97 45,51
100х100х16 23,30 42,92
110х110х7 11,89 84,08
110х110х8 13,50 74,06
120х120х8 4,6 14,74 67,84
120х120х10 18,23 54,87
120х120х12 21,65 46,19
120х120х15 26,67 37,50

125х125х8

14 4,6 15,46 64,70
125х125х9 17,29 57,85
125х125х10 19,10 52,36
125х125х12 22,68 44,09
125х125х14 26,20 38,17
125х125х16 29,65 33,73
140х140х9 19,41 51,53
140х140х10 21,45 46,61
140х140х12 25,50 39,21
150х150х10 23,02 43,43
150х150х12 27,39 36,51
150х150х15 33,82 29,57
150х150х18 40,11 24,93
160х160х10 16 5,3 24,67 40,53
160х160х11 27,02 37,01
160х160х12 29,35 34,07
160х160х14 33,97 29,44
160х160х16 38,52 25,96
160х160х18 43,01 23,25
160х160х20 47,44 21,08
180х180х11 30,47 32,82
180х180х12 33,12 30,19
180х180х15* 40,96 24,41
180х180х18* 16 5,3 48,66 20,55
180х180х20* 53,72 18,62
200х200х12 18 6 36,97 27,05
200х200х13 39,92 25,05
200х200х14 42,85 23,34
200х200х16 48,65 20,55
200х200х18* 54,40 18,38
200х200х20 60,08 16,64
200х200х24* 71,26 14,03
200х200х25 74,02 13,51
200х200х30 87,56 11,42
220х220х14 21 7 47,40 21,10
220х220х16 53,83 18,58
250х250х16 24 8 61,55 16,25
250х250х18 68,86 14,52
250х250х20 76,11 13,14
250х250х22 83,31 12,00
250х250х25 93,97 10,64
250х250х28 104,50 9,57
250х250х30 111,44 8,97

Примечание
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
* – размеры, исключенные из последней редакции стандарта.
** – нестандартный размер.

    Предлогаем расмотреть сводную таблицу весов основных позиций металлопроката и рпоизвести расчёт веса уголка неравнополочного. Сортамент изготовлен из плотного картона склеена в виде конверта и имеющая внутренний вкладыш, перемещение которого, совмещая отверстия, позволяет определять вес погонного метра уголка неравнополочного.

Приведём пример:

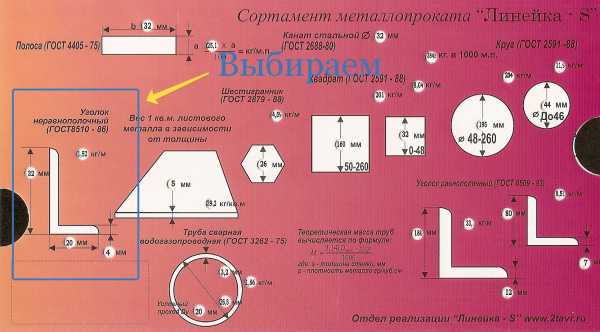

Выбираем Уголок неравнополочный (ГОСТ 8510 - 86) на инструменте расчёта сортамента металла "Линейке-S"

 Выбираем уголок неравнополочный с шириной полки в 32 мм и 20 мм, с толщиной полки 4 мм и получаем вес уголка 1,52 кг/м.

Перемещаем внутрений вкладыш влево.

 Выбираем уголок неравнополочный с шириной полки в 40 мм и 25 мм, с толщиной полки 3 мм и получаем вес уголка 1,48 кг/м.

И так далее, остаётся только умножить вес погонного метра на длину и получить общий вес уголка.

Таким же образом можно определить и вес полосы, листа рифлёного ГОСТ 8568 - 77, шестигранника, Арматуры ГОСТ 5781 - 82, квадрата, круга металлического,балки двутавровой, трубы сварной водогазопроводной, каната стального ГОСТ 2688 - 80 и т.д.

Уголок равнополочный по ГОСТ 8509-93 - Скачать сортамент уголка стального равнополочного бесплатно.


 Уголок стальной – это металлическое изделие имеющие Г-образное сечение. Он имеет различные размеры, находит применение в строительстве легких конструкций, усиления бетонных конструкций, в качестве арматурных креплений. Уголок стальной может быть неравнополочным и равнополочным (по виду сечения), внутренним и внешним, различной длины и ширины, также есть гнутые стальные равнополочные и ненеравнополочные уголки.

Читать по теме:

Уголок равнополочный по ГОСТ 8509-93

Уголок неравнополочный по ГОСТ 8510-86* - Скачать сортамент уголка стального неравнополочного бесплатно (150 КБ).



Гнутые стальные равнополочные уголки ГОСТ 19771-93Настоящий стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой.  Скачать ГОСТ 19771-93 Уголки стальные гнутые равнополочные. Сортамент (151КБ)

Гнутые стальные неравнополочные уголки ГОСТ 19772-93 - Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3-93 от 17 февраля 1993 г.) Взамен ГОСТ 19772-74. Гнутые стальные неравнополочные уголки изготавливаются на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Скачать ГОСТ 19772-93

Читать по теме: Арматура вес 1 метра




2tavr.ru
