Какое давление должно быть в гидроаккумуляторе Реле и автоматика для насоса с гидробаком на 24 и 50 литров, как отрегулировать показатели воды и воздуха

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

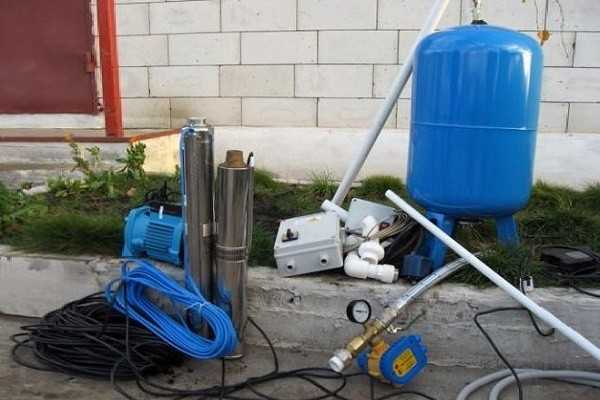

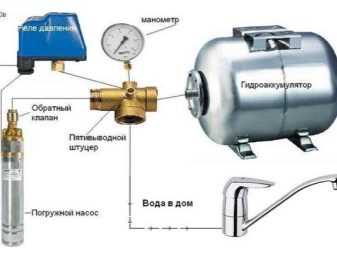

Компоненты системы водоснабжения с гидробаком

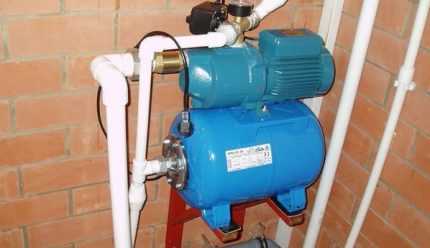

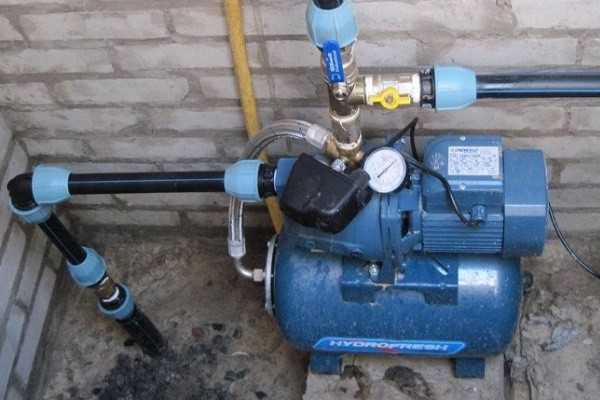

Гидоаккумулятор в составе насосной станции

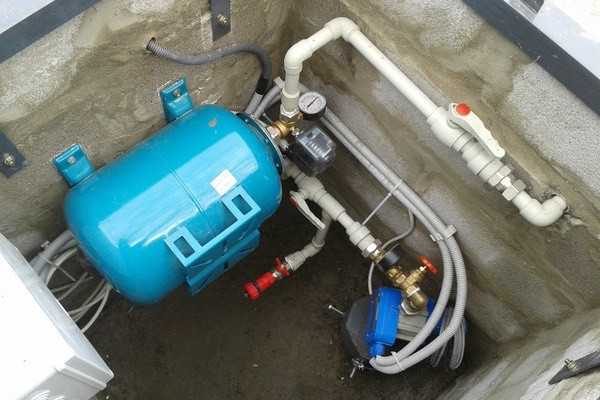

Установка гидроаккумулятора в кессоне

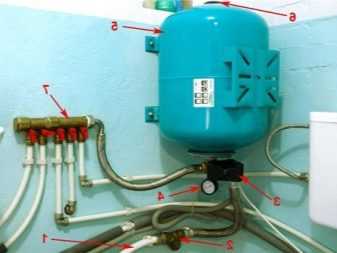

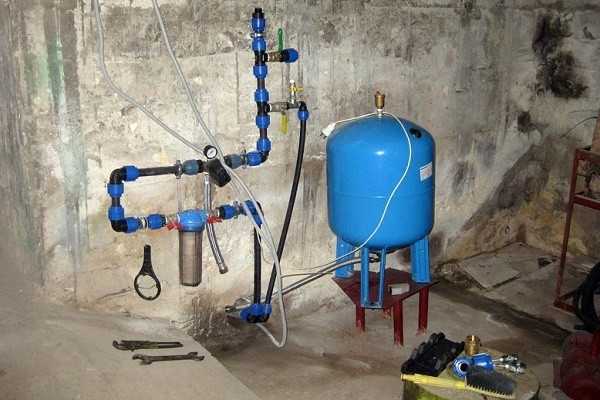

Гидроаккумулятор на вводе водопровода в дом

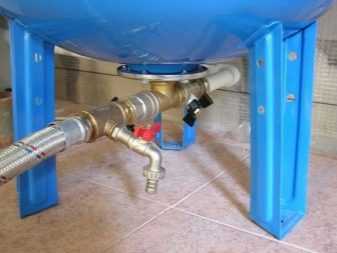

Расположение обратного клапана

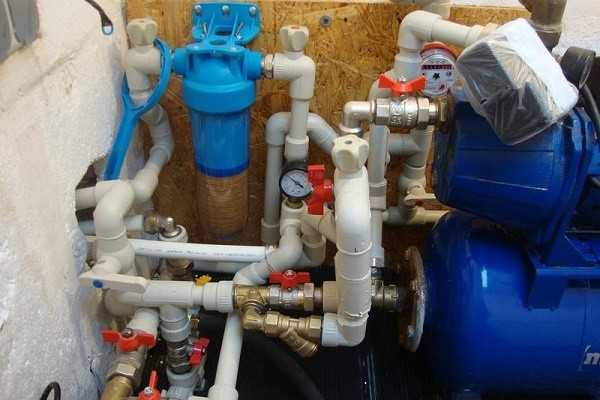

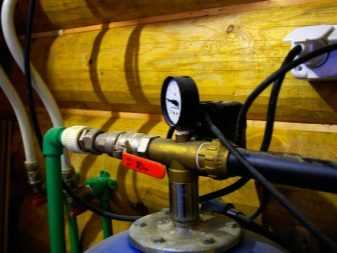

Место установки манометра

Стандарты объема гидроаккумулятора

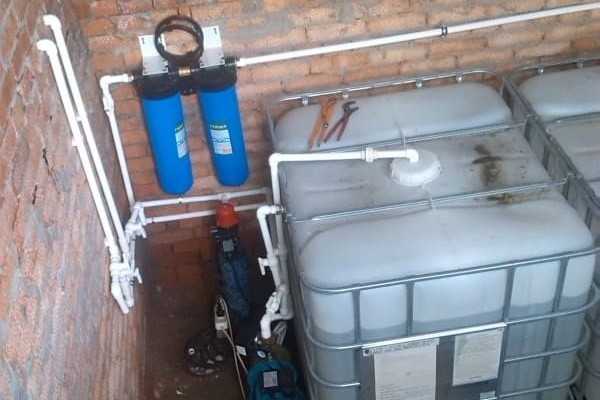

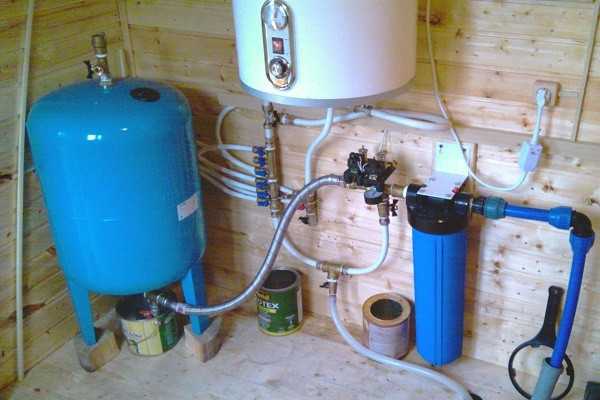

Система для резервного запаса воды

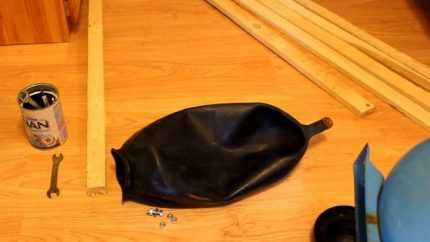

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

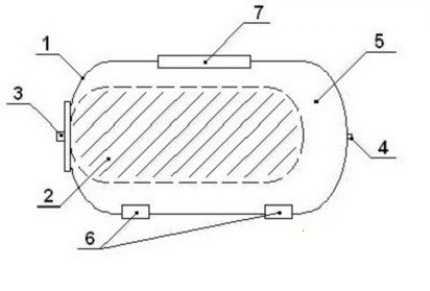

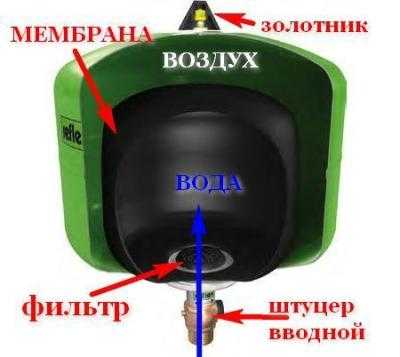

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Устройство гидроаккумулятора и его составляющие

Для начала работы устройства, требуется погружение насоса (причем он может быть погружного или поверхностного типа) в воду, с сохранением конкретного уровня давления, подаваемого в эластичный мембранный бак.

Гидробаки имеют определенный принцип работы, однако конструкция будет правильно функционировать в том случае, если:

При установке использовалась инструкция;
Все тщательно загерметизировано;
Изделие полностью соответствует ГОСТ стандарту по своему качеству.

Происходит расширение емкости и повышение давления воздуха, расположенного в пространстве между полостью мембраны и внутренней частью бакового корпуса. Повышение давления способствует отключению реле, за счет которого работает насос, а в это время происходит поступление воды по точкам раздачи, установленным в доме.

Это значит, снижается давление воздуха, и реле снова включается для набора, но происходит это на определенном уровне, установленным производителем. После включения происходит повторение цикла заново до следующего блокирования насоса.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

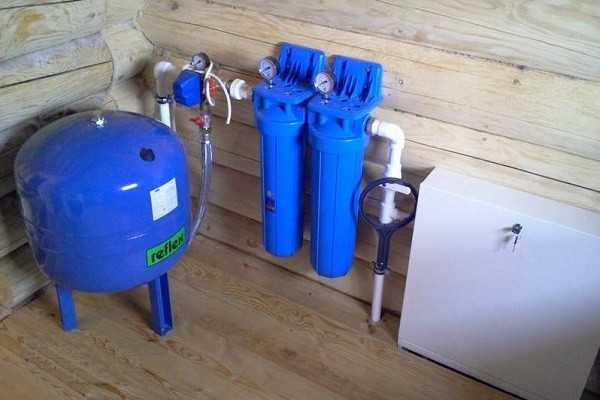

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Подключение гидробака

Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.

С использованием поверхностного насоса

Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.

Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.

Затем следует по очереди привинтить прочие устройства.

Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке

Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос»

Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.

С погружным насосом

Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.

Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.

Схема является следующей:

чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
груз опускают на днище, а на веревочке делают отметку края колодца наверху;
после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:

Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Принцип работы гидроаккумулятора в системе водоснабжения и его вместимость

Снабжая систему подачи воды автоматикой, нужно предварительно проверить ее на наличие протечек и неисправностей, и если такие имеются, то установить причины их возникновения, что позволит осуществить более грамотное обслуживание. Стоит заметить, что некоторые предпочитают установить самодельный гидропневматический ресивер.

Однако, собирая его своими руками, требуется:

Четкое соблюдение технологии;
Соответствие рекомендациям от специалистов;
Применение только качественных материалов.

В данном случае не стоит обращать на такие моменты, как, например, какого цвета бак, синий или красный. После сбора нужно провести полный обзор конструкции на предмет выявления неполадок, от чего напрямую зависит его срок действия. Что касается вместимости бака в гидроаккуммуляторе, то это напрямую зависит от того, на сколько точек поступает вода в доме.

Выбирая виды бака по вместительности, нужно сразу определиться с местом расположения. При монтаже вертикального вида, требуется добавить треть объема к проектному значению давления, за счет чего насос будет включаться гораздо реже. Однако стоит учитывать тот момент, что помещении, где будет установлено оборудование, должно быть теплым и без резких перепадов температуры, что может привести к поломке устройства.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$

Italtecnica РМ/5G (м) 1/4″
1 — 5 атм
1,4 — 2,8 атм
Италия
IP 44
27-30$
Italtecnica РT/12 (м)
1 — 12 атм
5 — 7 атм
Италия
IP 44
27-30$
Grundfos (Condor) MDR 5-5
1,5 — 5 атм
2,8 — 4,1 атм
Германия
IP 54
55-75$
Italtecnica PM53W 1″
1,5 — 5 атм

Италия

7-11 $
Genebre 3781 1/4″
1 — 4 атм
0,4 — 2,8 атм
Испания

7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Какое давление должно быть в гидроаккумуляторе

Существует несколько методик точного подбора вместимости бака гидроаккумулятора, но главным считается принцип выбора по ёмкости накопительного резервуара. Исходными данными служат количество и характер точек водопотребления, мощность и тип насоса, максимально допустимое число его включений, желаемое давление воды в сети

Важно также, какой объём воды из бака можно использовать до следующего включения насоса, а также при перебоях в подаче электричества. Допустимая разница в давлениях воды устанавливается в процессе настройки реле давления

Запас воды в гидроаккумуляторе (который обычно составляет до половины его общей ёмкости) можно с достаточной точностью определить по теоретической ёмкости бака и перепаду давлений в нём:

Для бака до 50 л, при разнице давлений до 1 ат — 15,0…12,5;
Для бака до 100 л, при разнице давлений до 1 ат — 30,0…16,5;
Для бака более 100 л, при разнице давлений до 1 ат — 70,0…55,0;
Для бака до 50 л, при разнице давлений до 1,5 ат – 13,5…8,0;
Для бака до 100 л, при разнице давлений до 1,5 ат — 25,0…20,0;
Для бака более 100 л, при разнице давлений до 1,5 ат — 55,0…40,0.

Объём ёмкости гидроаккумулятора с достаточной точностью определяется по следующим практическим соотношениям:

Для поверхностных насосов с мощностью до 1 кВт – не менее 25 л;
Для поверхностных насосов с мощностью более 1 кВт – не менее 50 л;
Для погружных насосов с мощностью до 1 кВт – не менее 20 л;
Для погружных насосов с мощностью до 1,5 кВт – не менее 50 л;
Для погружных насосов с мощностью до 5 кВт – не менее 100 л.

Вместимость бака гидроаккумулятора зависит также от количества точек разбора воды и числа проживающих в доме. Например, для небольшой семьи со скромными потребностями (по одному крану на кухне и в душевой, +санузел) достаточно будет 50 л, а при наличии ванной потребуется ёмкость не менее 100 л.

Ёмкость рассматриваемого устройства зависит также и от места его установки. Гидроаккумулятор вертикального исполнения, который смонтирован в верхней точке водозабора (например, на высоте 4,5…5 м), добавляет примерно треть к проектному значению давления, что позволит насосу включаться реже. При этом, однако, следует учесть, что помещение для монтажа гидроаккумулятора должно иметь минимальный перепад температур, т. е., либо хорошо утепляться, либо быть постоянно отапливаемым в холодное время года. Минимальными должны быть и колебания относительной влажности.

Привычка подбирать всё с запасом для объёма гидроаккумулятора не годится. Дело в том, что, если объём воды в баке подолгу застаивается, то, во-первых, страдает внутренняя поверхность ёмкости, а, во-вторых, ухудшается качество самой воды (особенно, если при монтаже схемы водоснабжения не предусмотрели установку фильтров биологической очистки). В таком случае придётся часто сливать воду из ёмкости, а толку от габаритного гидроаккумулятора окажется мало.

Большинство производителей заявляет о возможности корпуса и соединительной арматуры выдерживать постоянные эксплуатационные давления не ниже 10 ат. При выборе учитывается также номинальное превышение температуры воды, которое допускает материал мембраны. Для качественных материалов он не может быть меньше 70…100°С.

Производитель подобной продукции в нашей стране — торговая марка Jeelex. Популярны также гидроаккумуляторы от Aquasystem (Италия) и Reflex (Германия).

Виды гидроаккумуляторных баков

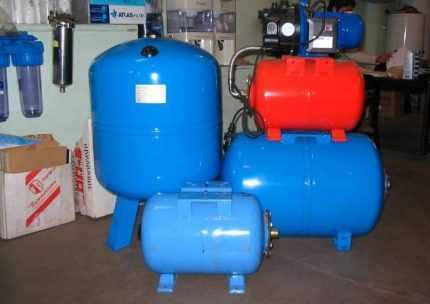

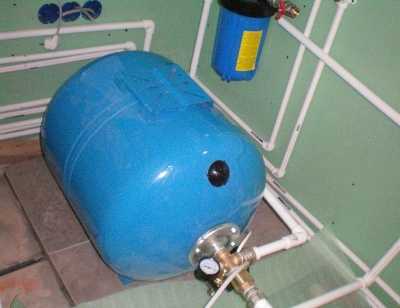

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

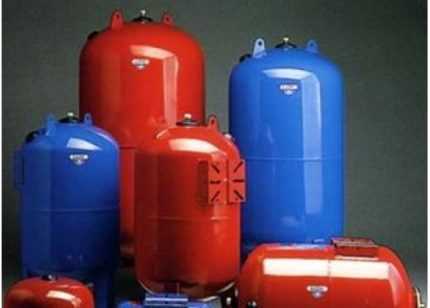

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

italianpumps.ru

Предварительное давление в гидроаккумуляторе. Какое давление должно быть в гидроаккумуляторе

В системе водоснабжения частных домов, осуществляющей водозабор из колодцев и скважин, давление нагнетается насосом. Как только оно достигает верхнего рабочего предела, срабатывает реле, отключая насос.

Во время пользования водой (мытья посуды, душа и т.п.) давление в системе падает. Чтобы в результате не прекратилось поступление воды, при достижении нижнего рабочего предела давления вновь срабатывает реле, включающее насос. Вновь производится водозабор, и давление в системе восстанавливается.

Однако при пользовании водой происходит серия циклов включений-выключений, поскольку давление нужно постоянно восстанавливать. Стартовый ток и ток отключения, воздействуя на электродвигатель насоса и реле давления, уменьшают их рабочий ресурс, причем чем чаще происходит срабатывание, тем меньше срок службы агрегатов.

Для уменьшения числа повторных включений и, следовательно, увеличения общего ресурса эксплуатации электромеханизмов насосной станции служит входящий в ее состав гидроаккумулятор.

Устройство и принцип работы

Конструктивно состоит из металлического бака в вертикальном или горизонтальном рабочем положении и разделенного на две части внутреннего рабочего объема. Разделителем служит эластичный резиновый материал: либо это емкость в форме груши внутри бака, либо мембрана.

Принцип работы гидроаккумулятора построен именно на том, что внутрь основной рабочей части и нагнетается насосом вода. В другую часть гидроаккумулятора под давлением закачан воздух.

При пользовании водой в системе водоснабжения с насосной станцией, забор воды происходит из рабочей емкости гидроаккумулятора для систем водоснабжения. Вода находится в нем под давлением, поскольку воздух в баке гидроаккумулятора стремится вытеснить воду в систему.

При этом насос не работает, поскольку давление в системе держится в допустимых пределах и реле не срабатывает. Поэтому вода из крана будет течь некоторое время даже в том случае, если возникнут перебои с подачей в дом электроэнергии.

Давление воздуха в баке

Давление должно быть в порядке, по умолчанию поддерживается в диапазоне от 1,5 до 1,8 атмосферы. Некоторые владельцы предпочитают самостоятельно уменьшать давление в баке до 1 атмосферы, считая, что создаваемого им напора вполне достаточно для бытовых нужд, а в рабочую емкость гидроаккумулятора можно будет закачать больше воды. Тем самым, число включений/выключений электродвигателя насоса и реле давления дополнительно уменьшится.

Это действительно так, но из-за разного давления меняется режим работы не только насосной станции, но и всей системы водоснабжения.

Давление в гидроаккумуляторе не случайно поддерживается на уровне не ниже 1,5 атмосферы: это значение давления в городской системе водоснабжения.

Если его уменьшить, напор вначале быстро спадет до значения, при котором система обеспечит только спокойное течение воды из крана. В данном случае душ с гидромассажем удастся принять только тогда, когда рабочая емкость будет полностью заполнена водой.

Давление в гидроаккумуляторе следует периодически, раз в 1-3 месяца, проверять. Для этого нужно отключить насос от сети и слить через краны воду из рабочей емкости гидроаккумулятора. Для измерения давления закачанного в бак воздуха следует использовать автомобильный манометр со шкалой, градуированной на минимальные деления. (Все прочие манометры дают недопустимую погрешность измерений.)

Весьма желательно, чтобы перед измерениями манометр прошел поверку. Для проверки его нужно подсоединить к воздушному невозвратному клапану (золотнику) гидроаккумулятора.

Через этот же клапан можно либо стравить воздух из бака, если все же принято решение увеличить объем рабочей емкости за счет сброса давления, либо увеличить его путем подкачки. Для этого используется обычный автомобильный или велосипедный насос.

Правильный монтаж — залог нормальной работы

Перед монтажом гидроаккумулятора необходимо проверить давление воздуха в его баке. Оно должно быть на 0,2-1 атмосферу меньше, чем значение давления включения насоса, выставленное на реле. Если внутри рабочей емкости находится воздух, его следует удалить.

Установка гидроаккумулятора на полу при любой его ориентации — горизонтальной или вертикальной — должна выполняться с обеспечением запаса прочности. Между полом и опорами гидроаккумулятора следует установить резиновые прокладки для снижения уровня шумов и вибраций при работе.

При монтаже следует применять быстросъемные соединения типа «американка». Они удобны в работе, создают надежное соединение, а в случае необходимости обеспечивают быструю его разборку. Также к гидроаккумулятору, как и ко всем составляющим насосной станции, должен иметься свободный доступ.

Подключается гидроаккумулятор через «американку» к пятивыводному штуцеру. Далее к нему присоединяются реле давления, манометр для определения значения давления воды в системе водоснабжения и фильтр с дальнейшим подсоединением к трубе, подающей воду от насоса.

Пятый вывод используется для подсоединения к водоразборной трубе, ведущей в дом. Затем реле давления подключается к насосу. Все подводки при входе в гидросистему не должны сужаться.

Все резьбовые соединения во избежание протечек должны быть уплотнены. Делается это льняной паклей, покрытой сверху герметиком, или ФУМ лентой.

В том случае, если гидроаккумулятор с внутренней резиновой емкостью совершенно новый и еще ни разу не заполнялся водой, это следует учесть при подготовке насосной станции к работе. Сжатые внутренним давлением, стенки емкости могут слипнуться между собой, и если напор наполняющей емкость воды будет мощный, он легко их прорвет.

Поэтому первое заполнение емкости гидроаккумулятора должно быть медленным и производиться слабым напором воды.

Модели на 50 литров

На сегодняшний день в России рынок гидроаккумуляторов емкостью 50 литров, несмотря на ширящееся распространение изделий китайского производства, продолжает оставаться за европейскими производителями. Львиная их доля — из Германии. Такие известные марки, как Varem, Zilmet и Reflex, делят лидирующие позиции с более молодой Aquasystem и активно развивающейся «Джилекс». Цены на 50-литровые ги

issyk.ru

Устройство и принцип работы гидроаккумулятора

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

Обработка информации осуществляется на законной и справедливой основе;
Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

номер основного документа, удостоверяющего личность Пользователя или его представителя;
сведения о дате выдачи указанного документа и выдавшем его органе;
дату регистрации через Форму обратной связи;
текст обращения в свободной форме;
подпись Пользователя или его представителя.

для юридического лица:

запрос в свободной форме на фирменном бланке;
дата регистрации через Форму обратной связи;
запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
защита от вредоносных программ;
обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

в целях удовлетворения требований, запросов или распоряжения суда;
в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

vodomaster.ru

Гидроаккумулятор выбор и принцип работы

Планируя систему индивидуального водоснабжения на основе скважины, помимо выбора насоса также возникает вопрос с выбором гидроаккумулятора. Ведь гидроаккумулятор в индивидуальной системе водоснабжения выполняет сразу три достаточно важных функции, каждая из которых является мотивом для установки этого устройства. Эти функции, в работе гидроаккумулятора можно разделить на три типа:

 Поддержание стабильного давления воды в системе и защита насоса от частых включений.
 Хранение резервного объема воды на случай отключения электроэнергии.
 Защита системы водоснабжения от гидроудара, связанного с перепадами напряжения или попаданием воздуха в водопровод.

Если со вторым и третьим пунктом вроде бы все ясно, то на первом следует остановиться подробнее, тем более, что это одна из самых важных функций гидроаккумулятора.

Напор – это давление воды в трубах системы водоснабжения. Но вода практически не поддается сжатию, поэтому никакой насос не сможет создать стабильное давление (напор) в системе с нестабильным потреблением.

Почему так? Да потому, что производительность скважинного насоса в разы превышает расход воды в любом открытом кране, а все краны в доме бывают одновременно открытыми крайне редко.
Давайте представим, что происходит в системе водоснабжения, оборудованной скважинным насосом с системой автоматики, включающей насос по давлению при открытии любого крана в доме. Итак, предположим, что производительность насоса составляет 4 куб. метра в час. Любой кран или смеситель способен «отдать» не более 500 литров воды в час, т.е. 0,5 м.куб./час. Таким образом, открывая кран с водой, Вы делаете отбор воды из системы со скоростью 0,5 м.куб./час.

В первую секунду после открытия крана сработает автоматика и включит насос, который попытается «отдать» Вам не 0,5 м.куб./час, как Вам бы хотелось, а все 4 м.куб./час, «ненужные» же 3,5 м.куб./час создадут в системе избыточное давление. Поскольку трубы не эластичны, а вода в такой ситуации становится практически твердой средой, уже в следующее мгновение давление в системе превысит порог включения автоматики и произойдет гидроудар, а автоматика отключит насос. Как только давление снова упадет до порога включения насоса, автоматика вновь запустит насос. Это будет проходить на всем протяжении открытого крана несколько раз за секунду.

Результатом такой эксплуатации будет не только прерывистая струя воды из крана, но и повлечет вывод из строя не только насоса, но и в целом всей системы водоснабжения. В некоторых случаях чрезвычайно большая производительность насоса может просто вывести кран из строя, выпрямив у него гусак, а то и повредить новенький дорогостоящий смеситель. Для избегания таких непредвиденных ситуаций и служит гидроаккумулятор.

Такие ситуации происходят ввиду того, что вместе с большой производительностью насоса пропорционально растет и давление создаваемое им на выходе. Будьте внимательны подбирая насос с запасом.

Самая главная ошибка — подбор насоса с запасом. Насос должен подбираться из расчета на максимальное потребление и не более того. Это увеличит срок службы насоса и обезопасит Вашу систему водоснабжения.

Результат работы насоса с большой производительностью — не только гидроудары, это неизбежно ведет к уменьшению срока службы мотора, ведь максимальный износ любого двигателя происходит именно в момент пуска.

В таких ситуациях существует два варианта решения проблемы:

Первый (классический) – водонапорный бак с поплавковой системой (по аналогии с бачком унитаза) устанавливается в самой высокой точке дома. Насос накачивает воду в бак, откуда вода самотеком или с использованием поверхностного насоса с реле давления, насосной станцией разводится к потребителям (кранам). При падении воды в баке ниже определенного уровня насос снова включается и заполняет бак доверху.
Второй (оптимальный) – установка в систему водоснабжения специального напорного устройства – гидроаккумулятора. Гидроаккумулятор способен накапливать гидравлическую энергию (если проще – давление) и отдавать ее в систему постепенно, не вызывая при этом необходимости в слишком частых включениях насоса. Также при очень большой производительности насоса, установка одного или нескольких гидроаккумуляторов в паре позволит немного сгладить эффект гидроудара и позволит настроить автоматику.

Какой вариант из двух выбрать – решать Вам, но важно понимать, что в любой системе индивидуального водоснабжения присутствует 80% вероятность гидроударов. Поэтому решаясь сделать систему водоснабжения с использованием скважинного насоса, сразу рассчитывайте на установку гидроаккумулятора.

Все гидроаккумуляторы помимо своих размеров и объемов отличаются конструкционным исполнением. Существует два вида конструкций:

 Баллонный гидроаккумулятор — гидроаккумулятор с мембраной в виде груши.
 Мембранный гидроаккумулятор — гидроаккумулятор с мембраной в виде перегородки, делящей рабочую область и область с воздухом.

Рассмотрим поближе конструкционные отличия гидроаккумуляторов.

Мембранный или Баллонный гидроаккумулятор.

Гидроаккумулятор – это устройство для накопления резервного объема воды и поддержания стабильного давления воды в системе водоснабжения.

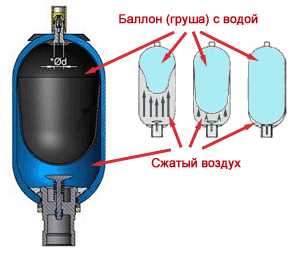

Гидроаккумуляторы баллонного типа

Такой гидроаккумулятор представляет из себя толстостенный сосуд (бак), в который погружен эластичный каучуковый баллон. Пространство вокруг баллона накачивается воздухом под определенным давлением, в сам же баллон набирается вода (также под давлением). Поскольку воздух (в отличие от воды) отлично поддается сжатию, при наполнении баллона водой давление внутри бака растет, а воздух сжимается, и при первой же необходимости (когда давление в трубах падает), воздух вокруг баллона «выдавливает» из него воду в систему. При этом, общее давление в системе будет выравниваться, как только давление воздуха и воды в гидроаккумуляторе станут практически равны — давление в системе водоснабжения начнет падать, но происходить это будет постепенно, что обеспечит достаточно широкую «вилку» для пороговых значений давления в системе, определенных для включения и выключения автоматики.

Гидроаккумуляторы мембранного типа
Принципиальным отличием мембранного гидроаккумулятора от баллонного является то, что пространство бака в мембранном гидроаккумуляторе разделено на две части эластичной герметичной мембраной, при этом в одну часть бака закачивается воздух, в другую – вода. Принцип тот же, что и у баллонного – сжатый воздух через мембрану «выдавливает воду из бака. Однако, в таких гидроаккумуляторах мембрана не сменная, а вода находится внутри металлического баллона.

Исходя из конструкции обоих типов гидроаккумуляторов, баллонные гидроаккумуляторы более практичны и долговечны — баллон (груша) подлежит замене в домашних условиях, при этом вода (агрессивная среда) контактирует только с заменяемым баллоном (мембраной из резины в виде груши).
В мембранных гидроаккумуляторах появляется дополнительное слабое место — металл, из которого сделан сам бак. Поскольку вода контактирует непосредственно со стенками бака, создается реальная угроза коррозии. Кроме того, мембранные гидроаккумуляторы необходимо чистить, в то время как замена груши в баллонном решает сразу и эту проблему.
Таким образом, баллонный гидроаккумулятор конструктивно надежнее и проще в эксплуатации, нежели мембранный. Все зависит от качества исполнения конкретного экземпляра.
Важно знать, что некоторые производители не делят гидроаккумуляторы на тип мембранный или баллонный и баллонные гидроаккумуляторы называют мембранными (что в целом верно, если говорить о принципе действия), поэтому при поиске подходящего Вам гидроаккумулятора нужно уточнять конструкцию конкретного изделия.
Тем не менее, принципиальное отличие состоит в том, что в баллонных гидроаккумуляторах вода контактирует только с «грушей» из каучука, в то время как в мембранных напорных баках имеет место контакт воды с металлическими стенками бака, что создает угрозу коррозии.
Кроме того, «груша» (баллон) в баллонных гидроаккумуляторах является сменным элементом и ее замена не требует никаких специальных знаний и приспособлений, поэтому баллонные гидроаккумуляторы считаются гораздо более практичными – они дольше служат и их проще (и дешевле) обслуживать.
Таким образом, баллонный гидроаккумулятор в общем случае является оптимальным выбором для индивидуальных систем водоснабжения.
Теперь Вы знаете различия между мембранным и баллонным гидроаккумулятором, но существуют также и различия по исполнению монтажа — вертикальное и горизонтальное исполнение.
На самом деле, принципиальной разницы в форм-факторе гидроаккумулятора в данном случае для потребителя практически не существует. Покупать нужно гидроаккумулятор того типа, который удобнее установить в доме, в планируемом месте. Традиционно, горизонтальные гидроаккумуляторы чаще выбирают для насосных станций (их проще крепить на насосе), вертикальные – для скважинных насосов (их проще надежно закрепить в помещении).

Как подобрать объем гидроаккумулятора?

В мировой интернет паутине Вы найдете множество сложных коэффициентов и формул, с помощью которых можно точно рассчитать минимально необходимый объем гидроаккумулятора. Нужна ли эта арифметика? Конечно же нужна, но только при больших промышленных объемах. Для индивидуального водоснабжения такими расчетами можно пренебречь.
Дело в том, что гидроаккумуляторы, предлагаемые на рынке имеют всего несколько стандартных объемов, а поэтому, независимо от того, получится ли у Вас минимальный объем 29,4 л. или 37,8 литра. Вам все равно придется покупать гидроаккумулятор объемом в 50 литров.
Давайте рассмотрим стандартные варианты выбора гидроаккумуляторов. Такой подход является наиболее простым в плане выбора объема гидроаккумулятора. Исходя из практики использования и расчётов по коэффициентам, выходит примерно следующая картина:
 Если количество потребителей (смеситель, унитаз, стиральная и/или посудомоечная машины и т.д.) в системе не превышает 3-х точек, а производительность насоса, соответственно, не превышает 1,5-2 м.куб./час – для этой системы более чем достаточно гидроаккумулятора с объемом 24-35 литров.
 Если количество потребителей составляет 4-8 точек, а производительность насоса не превышает 4 м.куб./час – достаточно гидроаккумулятора объемом 50-100 литров.
 Гидроаккумуляторы объемом в 150 литров и более необходимы в случаях, когда количество потребителей превышает 8 точек, а производительность насоса более – 4,5 м.куб./час.

Запас объема гидроаккумулятора.
С точки зрения продления срока службы насоса – запас объема гидроаккумулятора не нужен. Производители насосов рассчитывают все параметры долговечности исходя из максимальной частоты включений примерно 15-30 раз в час, и уменьшение этого параметра (за счет увеличения объема гидроаккумулятора) принципиально не повлияет на срок службы мотора насоса.
Другое дело, если кроме поддержания постоянного давления в системе, на гидроаккумулятор возлагается также функция хранения резервного запаса воды на случай отключения электроэнергии, либо экономических соображений. Если такие отключения бывают часто и Вам в такой ситуации не комфортно, тогда, конечно же, запас в «сотню литров» воды лишним не будет.
Однако следует учесть, что слишком большой запас воды в гидроаккумуляторе даст эффект застоя воды. Таким образом, подбирая объем гидроаккумулятора не стоит брать запас более, чем в 2 объема от минимально необходимого, в противном случае Вам придется периодически сталкиваться с застоявшейся водой в гидроаккумуляторе. Так как в гидроаккумуляторе всегда присутствует объем, который не вытесняется мембраной в систему водоснабжения.
В случае же, когда электроснабжение относительно стабильно и отключения – редкий случай, тратить деньги на дополнительный объем гидроаккумулятора в большинстве случаев просто не имеет смысла. Тем более, что объем гидроаккумулятора всегда можно увеличить, подключив параллельно еще один или несколько. При этом, место в доме, где устанавливается гидроаккумулятор, не имеет никакого принципиального значения.

Номинальное давление в гидроаккумуляторе.
Одним из параметров гидроаккумуляторов является рабочее давление воздуха. Оно измеряется при пустом баке, т.е. это давление воздуха в баке при отсутствии воды. Этот параметр для каждого гидроаккумулятора является константой и указан на табличке с техническими характеристиками.
Некоторое уменьшение или увеличение допустимо, но не желательно, поскольку ведет к сокращению срока службы мембраны (груши). Важно понимать, что давление включения насоса должно на 0,3 Атм выше, чем рабочее давление воздуха в гидроаккумуляторе. Если гидроаккумулятор планируется установить в подвале двухэтажного дома, то минимальное давление в системе водоснабжения должно составлять примерно 2 Атм. Из них 1 Атм обеспечит подъем воды на высоту 9,5 метров. Обычно примерно таков перепад высот между гидроаккумулятором в подвале и самым высоким потребителем. (например душ на втором этаже дома.) Также следует учесть, что оставшееся давление в 1 Атм обеспечивает необходимый напор в кране для бытового использования. А это значит, что рабочее давление в гидроаккумуляторе должно составлять 1,5 Атм.
Нужно отметить, что давление включения и отключения насоса – это программируемые параметры автоматики реле давления. От них зависит частота включения насоса, давление в водопроводных трубах, а также степень наполняемости гидроаккумулятора.
Нормальным считается уровень наполнения гидроаккумулятора до 50% его номинального объема (в момент выключения насоса).
Для эффективной работы гидроаккумулятора разница между давлением включения и давлением выключения насоса должна составлять 1,5-2,8 Атм. Исходя из этого, для двухэтажного дома нужен гидроаккумулятор с рабочим давлением 1,5 Атм и максимальным — не менее 4,5 Атм.

Большинство гидроаккумуляторов на рынке соответствуют этому условию. Самый распространенный вариант с рабочим давлением 1,6 Атм или 2 Атм и максимальным рабочим давлением в 6 Атм или 10 Атм.

Эпилог
Гидроаккумулятор необходимая вещь, как и расширительный бак в системе отопления. Он сглаживает скачки давлений и делает комфортной эксплуатацию индивидуальную систему водоснабжения. В домашнем водоснабжении получили распространение фланцевые гидроаккумуляторы баллонного типа. В целом, принципиальное значение для потребителя в гидроаккумуляторе баллонного типа имеет качество изготовления следующих составляющих:
Съемный фланец, установленный на баллоне («груше»). Эти фланцы изготавливают чаще всего из нержавеющей или оцинкованной стали, но встречаются экземпляры с пластиковым фланцем. Фланец из нержавейки прослужит намного дольше, поскольку не подвержен коррозии. При этом, фланец является съемным и легкозаменяемым элементом, поэтому, покупая гидроаккумулятор, обязательно уточните, где и за сколько Вы сможете приобрести подходящий фланец в будущем.
Каучуковый баллон («груша»), в который набирается и в котором хранится вода. Именитые производители могут гарантировать качество и безопасность для здоровья материала, из которого изготовлена груша (EPDM резина), поскольку они вкладывают огромные деньги в свои бренды.

Впрочем, если Вы не планируете использовать воду из системы в пищевых целях, либо если после гидроаккумулятора планируется установить серьезную систему водоподготовки (фильтрации), параметром безопасности можно относительно пренебречь. Надежность (долговечность) же в принципе не настолько критична – баллон в гидроаккумуляторе, также как и фланец , является заменяемым элементом, причем его замена рекомендуется не реже, чем раз в 4 года, независимо от производителя.

На этом, в принципе, критичные для потребителя параметры заканчиваются, сам бак, как правило, достаточно качественный у всех производителей, а мелочи типа клапанов всегда можно заменить.
www.td-viko74.ru

РубрикаРазное
